Здравствуйте, уважаемый читатель! Эффективность современных вентиляционных устройств во многом зависит от качества сборки её элементов. Если будет нарушена технология установки, даже при грамотно выполненном аэродинамическом расчёте не удастся изготовить надежную систему.
Важную роль играет при этом соединение воздуховодов между собой. Рассмотрим их способы, особенности применения в различных ситуациях.
Методы крепления воздуховодов
Крепят воздушные рукава чаще всего к потолку или стенам помещения, а технология крепления зависит от их типоразмеров и конфигурации.
По профилю сечения они подразделяются на прямоугольные и круглые отводы. Методы крепления применяют к ним разные.
Для крепежа прямоугольных каналов используют технологию с применением:
- Шпильки и профилей Z и L-образных форм.
- Шпильки и траверса.
Используют данные методы при монтаже тяжелых конструкций.
Для каналов круглого сечения применяют:
- Хомут и шпильку.
- Перфоленту и хомут.
Подобные способы крепежа распространены при сборке небольших систем.
Виды соединения металлических воздуховодов
Круглые отводы монтируются на следующих соединениях:
- Фланцевых.
- Ниппельных.
- Муфтовых.
- Бандажных.
Для прямоугольных каналов используются:
- Соединения на шинах.
- Реечные.
- Фланцевые.
Наряду с ними применяются классические соединения раструбом и сваркой.
Монтажная шина еврошина
Как правило, прямоугольные воздуховоды и фасонные детали стыкуются фланцевыми соединениями, созданными на основе монтажной шины. Другие названия этой уникальной конструкции – «еврошина», шинорейка.
Представляет она собой профиль L-образной конфигурации, благодаря которой стороны короба жестко фиксируются во фланце.
Изделие производится шириной 20 и 30 мм.
Для создания фланца шинорейка нарезается по размеру на четыре части, собирается с помощью уголков, вставляется в отвод и прикрепляется к нему саморезами или болтами.
Места сопряжения стыкуемых фланцев по периметру прокладывают уплотнителем или смазывают герметиком. Прилегающие фланцы соединяют между собой болтами. Для придания дополнительной плотности прилегания устанавливают через каждые 50 см по периметру узла зажимные скобы (струбцины).
Монтажные шины обеспечивают герметичное соединение, создают дополнительную жесткость в вентиляционной конструкции.
Ниппель и муфта
Эти виды соединения используются в работе с круглыми вентиляционными трубами на прямолинейных участках.

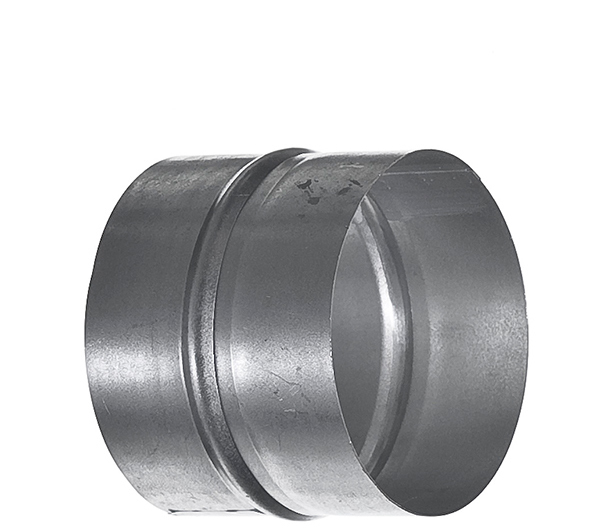

Ниппель представляет собой отрезок трубы, середину которого опоясывает выпуклое ребро.
Деталь вставляют в трубу, где она фиксируется этим выступом. На неё надевается следующий сегмент вентиляционной системы. Стыковочный узел обклеивается алюминиевым скотчем.
Основное требование к соединителю – соответствие размеров и материала параметрам собираемой вентиляции.
Муфта по сути является внешним ниппелем и отличается от него только бортиком, выступающим внутрь, и размером сечения: оно больше диаметра трубопровода. Соответственно, муфта надевается на стыкуемые отводы с внешней стороны и закрывает место сопряжения.
Схема муфтового соединения
Реечное
Реечный способ состыковки используют при монтаже прямоугольных воздуховодов, длина сторон которых составляет 40 см и меньше.
Примыкающие торцы каналов с отгибами бортов соединяют, в изгибы вставляют рейку и загоняют её на всю длину сторон. Затем стык уплотняют молотком. Способ востребован в местах, ограниченных высотой.
Недостатком реечных стыков является утечка воздуха через них. Чтобы улучшить герметичность узла, применяют уплотняющие материалы из резины или полимера.
Способ соединения прямоугольных отводов на рейке
Бандажное
Ещё одним из бесфланцевых способов соединения является стыковка каналов бандажом. Он изготавливается из тонколистовой оцинкованной стали и предназначается для сборки круглых воздуховодов малого и среднего диаметра.
Соединитель надевают на отбортованные торцы соединяемых труб, предварительно заполнив его выемку герметиком. Стягивают концы бандажа, к которым приварены угольники, струбциной или специальным приспособлением. Затем болтовым соединением закрепляют бандаж на отводах.
Схема установки бандажа: а — соединитель, б — узел стыковки; 1 —бандаж, 2 — воздуховоды
Раструбное
Самый простой и быстрый способ монтажа воздушных каналов. Отводы изготовляются слегка конусообразной формы и собираются в единую вентиляционную систему путем вставления следующего отвода в предыдущий элемент.
Для герметизации применяют герметик.
Используют при монтаже круглых воздуховодов, сборке сэндвич-дымоходов, пригоден для оборудования вытяжного канала естественной вентиляции.
Видео: трубы из нержавеющей стали, способы соединения
Как соединять пластиковые и гибкие воздуховоды
Монтаж пластиковых вентиляционных труб не представляет никаких сложностей.
Для сборки пластиковых систем производителями выпускаются специально подобранные фасонные детали и переходники, подходящие по своим типоразмерам воздуховодам. Эти соединители просто вставляются друг в друга и промазываются силиконом.
Гибкие отводы в виде гофрированных каналов соединяют «алюминиевым» скотчем, винтовыми соединителями или обычными хомутами.
Отводы от компрессора соединяются быстросъемами и фитингами, которые бывают металлическими или пластиковыми.
Как соединить вытяжку с воздуховодом
Главное правило – диаметр подключаемого канала не должен быть меньше сечения выходного фланца вытяжки. Если же мощность вытяжки небольшая и возникла необходимость подключения отвода меньшего сечения, или прямоугольного канала, применяется соответствующий переходник, который надевается на выходное отверстие вытяжки. Соединения герметизируются силиконом.
Подробно монтаж пластикового воздуховода описан в данном видео
youtube.com/embed/f3eVafb7t_E?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Заключение
Мы рассмотрели наиболее популярные соединения воздушных каналов. Надеемся, что представленная информация будет полезной для вас. Желаем успехов в благоустройстве вашего жилища, подписывайтесь на наши статьи, делитесь полученными знаниями в социальных сетях.
Обузданный ветер. Воздуховоды круглые
Вентиляционные системы, системы отопления помещений и кондиционирующие установки не могут работать полноценно без применения транспортирующих каналов — воздуховодов. Форма сечения воздуховода имеет определяющее значение для основных показателей вентиляционной системы: производительности, ламинарности потока, динамического давления, уровня вибраций и создаваемого шума. Поэтому, основным типом воздуховодов для большинства вентиляционных систем является круглый воздуховод.
Круглые воздуховоды могут иметь несколько вариантов конструкции, но неизменным параметром является круглое поперечное сечение, которое одинаково на всей его длине.
Таким образом, к круглым воздуховодам относятся изделия, которые имеют круглую форму поперечного сечения, цельную конструкцию, герметичны и удовлетворяют требованиям эксплуатации вентиляционных систем.
Назначение и применение воздуховодов круглых
Самой распространенной конструкцией круглых воздуховодов является цельный металлический цилиндр, который выполнен из металлического листа с соединением его вдоль оси. То есть прямоугольному листу металла придают форму цилиндра и края листа соединяют одним из способов: сваркой или «в замок».
Такие изделия отличаются высокими механическими характеристиками, прочностью, устойчивостью ко многим внешним воздействиям и простотой эксплуатации.
Поэтому воздуховоды круглые применяют в системах вентиляции, отопления, кондиционирования, распределения и транспортировки воздушных масс, дымоудаления, системах отвода продуктов горения отопительных приборов и в промышленных установках. Особое применение жестких гладких цельных воздуховодов круглых предусматривает транспортировку мелких твердых частиц вместе с потоком воздуха или отвод загрязняющих воздух твердых примесей (пыль, стружка и т.п.).Благодаря своей простой конструкции, воздуховоды круглые не требуют специального изготовления дополнительных и крепежных элементов. Монтаж выполняется с учетом расчетных параметров системы в любых помещениях и за их пределами. Изменение геометрии вентиляционного канала из круглых воздуховодов производится при помощи поворотов, тройников, крестовин или специального вентиляционного оборудования. При этом рабочие параметры системы сохраняются на всей длине трассы.
Типы и виды воздуховодов круглых
Воздуховоды круглого сечения делятся на два основных типа по конструкции:
- гладкие прямые с ограниченной длиной,
- витые с большой длиной.
Гладкие прямые воздуховоды круглые имеют ровную внутреннюю поверхность, выполняются из одного или нескольких отдельных прямоугольных листов с соединением в одно изделие. Отличаются простотой монтажа и низкой стоимостью.
Витые воздуховоды круглые обладают некоторым искривлением внутренней поверхности, но характеризуются повышенной прочностью и жесткостью. Шов соединения близлежащих витков выступает в качестве дополнительного ребра жесткости в нескольких направлениях и обеспечивает сохранение формы воздуховода без дополнительных креплений на протяженных участках.
Особенности воздуховодов круглых
К особенностям воздуховодов круглых относятся:
- способ их соединения,
- тип защитного покрытия,
- необходимость и наличие дополнительных элементов,
- эксплуатационные условия.
Воздуховоды круглые могут соединяться несколькими способами при помощи дополнительных соединительных элементов или специально выполненных элементов конструкции. Наличие специальных элементов предусматривает соединение воздуховодов круглых при помощи фланцев или соединителей (муфт). Такое соединение не скрадывает длину воздуховода в общей системе и обеспечивает высокую механическую надежность, но герметичность подобных соединений требует применения дополнительных уплотнительных материалов.
Соединение путем погружения части воздуховода в предыдущий воздуховод обеспечивает высокую герметичность и жесткость, но при этом происходит сокращение общей длины вентиляционной системы, что требует расчета полезной длины воздуховода.
Защитное покрытие на воздуховодах круглых выполняется путем нанесения защитного слоя (обычно хромирование) или специальной защитной пленки. Толщина и состав защитного покрытия зависят от условий эксплуатации и рабочих режимов системы.
Необходимость применения дополнительных элементов определяется сложностью геометрии создаваемой вентиляционной системы на основе круглых воздуховодов. Применение однотипных (того же производителя) элементов для воздуховодов круглых гарантирует сохранение всех характеристик системы независимо от конструкции.
Круглые воздуховоды — это универсальный элемент вентиляционной системы, который обеспечивает максимальную эффективность используемого пространства. Отсутствие в воздуховодах круглых локальных мест и зон, в которых образуются завихрения, позволяет организовать высокопроизводительную систему на базе изделий с наименьшим типоразмером, что приводит к экономии средств на оборудовании, монтаже и обслуживании.
Круглые воздуховоды востребованы практически во всех системах и установках, которые работают в принудительном режиме и перемещают воздушные массы большого объема. А минимальные динамические потери давления в воздуховодах круглых делают их незаменимыми элементами любой надежной вентиляционной системы.
|
Навигация: Виды соединении воздуховодов Виды соединении воздуховодов Отдельные звенья и детали вентиляционных систем (прямые участки, фасонные части, сетевое оборудование) соединяют между собой различными способами. Наиболее распространены фланцевые и бесфланцевые соединения воздуховодов. Рис. 1. Бесфланцевые соединения круглых воздуховодов на бан~ даже При фланцевых соединениях воздуховодов между металлическими фланцами прокладывают уплотнительные прокладки из резины, жгутов различных типов, асбестового шнура и др. Затем в пробитые во фланцах отверстия вставляют болты и затягивают их до отказа. Бесфланцевые соединения воздуховодов применяют наиболее широко. Бесфланцевые соединения круглых воздуховодов диаметром 100—1250 мм выполняют на бандажах из тонколистовой стали. Бандаж таврового сечения надевают на воздуховод с отбортованными торцами. На концах бандажа приварены ушки с отверстиями. Натянув бандаж с помощью струбцины или специальных фиксаторных клещей, в отверстия угольников вставляют болты и затягивают их, после чего струбцину или ключ снимают. Во избежание порчи отбортовки на торцах воздуховоды транспортируют с двумя бандажами, надетыми на концы воздуховодов. Рис. 2. Бесфланцевые соединения прямоугольных воздуховодов Для воздуховодов диаметром 100—180 мм бандажи делают из двух половин методом штампования с ушками и отверстиями под болты. Для герметичности соединения верхнюю часть заполоняют мастикой бутепрол. Соединения круглых воздухово до в с помощью термоусаживающихся манжет СТУМ выполняется следующим образом. На гладкие концы соединяемых воздуховодов надевают манжету соответствующего диаметра и затем нагревают ее паяльной лампой или другим способом. При нагревании манжета усаживается и, плотно сжимая концы соединяемых воздуховодов, создает надежное герметичное соединение. Соединение прямоугбльных воздуховодов на рейках осуществляют в следующем порядке: к торцам воздуховодов на зашелочном соединении или сварке прикрепляют специальный фланец, изготовленный из фасонных шин, в пазы которых вставляется Т-образная резина. Приставив и стянув фиксаторными клещами торцы воздуховодов, в пазы вставляют рейку и с помощью молотка ее надвигают на весь торец воздуховода, вначале сверху, потом внизу, а затем по бокам. В последнее время широкое применение при изготовлении и монтаже воздуховодов прямоугольного сечения находят фланцы, сделанные из металлических шин. При монтаже воздуховодов прямоугольного сечения с фланцами из металлических шин их соединяют: при сечении до 500X500 мм — на четырех болтах, вставляемых в отверстия, имеющиеся в угольниках; при больших сечениях посредине фланца просверливают отверстие и устанавливают дополнительный болт. Для соединения воздуховодов с металлическими шинами применяют соединение на зажимах. Зажим надевают так, чтобы захватить им оба фланца, затем поворачивают рукоятку (закрепленную в пазах зажима) и прочно соединяют оба фланца на воздуховодах, создавая прочное разъемное соединение. Похожие статьи: Навигация:
Главная → Справочник → Статьи → Блог → Форум |
Это объясняется удобством монтажа и снижением трудовых затрат на одно соединение по сравнению с фланцевым, а также значительным сокращением расхода металла. Из бесфланцевых соединений наибольшее распространение получили соединения круглых воздуховодов на бандажах и вновь внедряемые соединения с помощью соединительных термоусаживающих-ся уплотняющих манжетов (СТУМ), а также соединения прямоугольных воздуховодов на рейках и шинах.
В нарубленные мерные заготовки шин вставляют четыре металлических угольника с отверстиями под болты. Эти угольники в трех-четырех местах закрепляют точечной сваркой. Затем в пазы фланца вставляют резиновые Т-образные прокладки. Фланцы из шин изготовляют из металла толщиной: при длине стороны воздуховода до 600 мм — 0,8 мм и при длине более 600 мм — 1 мм. Изготовленные фланцы насаживают на торцы воздуховода и закрепляют их на нем точечной сваркой.
Информационные статьи о воздуховодах, их монтаже и обслуживании в компании Венти
Какой воздуховод выбрать: круглый или прямоугольный?Самочувствие людей в служебных помещениях (как производственных, так и офисных) во многом зависит от того, насколько хорошо, грамотно спроектирована в здании система вентиляции, обеспечивающая приток свежего воздуха или отводящая углекислоту, пыль, вредные газы.
Сегодня гибкие воздуховоды широко используются в различных отраслях человеческой деятельности: промышленность, транспортная сеть, строительство (гражданское, промышленное), энергетика и торговля. Благодаря новейшим технологиям и современным материалам можно изготавливать гибкие воздуховоды для подачи воздуха, транспортировки сыпучих веществ и жидкостей.
Монтаж гибких воздуховодов Ограничения на применение гибких воздуховодовНа использование гибких воздуховодов существуют определенные ограничения, обусловленные в преимущественном количестве случаев наличием различий в существующих национальных и отраслевых нормах и стандартах.
Причины возгорания воздуховодовПочему взрываются и возгораются воздуховоды? Подобные случаи происходят все чаще.
Системы вентиляции и кондиционирования стали небезопасными для людей. Случаи возгорания были всегда, но с каждым годом их становится все больше.
Когда степень риска возгорания определена, необходимо принять меры, для того, чтобы предотвратить пожар. Но как это сделать? Нужно правильно чистить каналы воздуховоды, что поможет заметно снизить опасность. В связи с этим возникает ряд вопросов.
Нормы, определяющие особенности чистки каналов воздуховодовВ технических документах упоминается, что необходимо позаботиться о свободном доступе к системе для ее очистки. Также указана подробная информация о конструктивных особенностях моделей. Поэтому приобретая системы, обратите внимание не только на такие факторы как цена на воздуховоды оцинкованные, но и на особенности их эксплуатации.
Фольгированная и нефольгированная теплоизоляция воздуховодовНа сегодняшний день теплоизоляция из вспененного полиэтилена для воздуховодов является наиболее распространенной.
Однако большинство потребителей в соответствии со сложившимися на строительном рынке стереотипами предпочитают фольгированную изоляцию.
Как известно, нефольгированные и фольгированные поверхности воздуховодов имеют разный коэффициент теплоотдачи (первые имеют высокий, вторые — низкий).
О современном рынке воздуховодовСовременный рынок вентиляционного оборудования переживает настоящий период расцвета. Любой строительный объект нуждается в системах вентиляции, а также очистки воздуха и его кондиционирования.
Советы покупателям гибких воздуховодовВоздуховоды – важнейшие элементы вентиляционных систем, обеспечивающие направленное перемещение воздушных масс по определенному маршруту. Утепленные элементы, защищенные от образования конденсата, могут монтироваться в необогреваемых зданиях и снаружи помещений.
За последние годы рынок централизованных систем кондиционирования и вентиляционного оборудования развивается стремительными темпами. Однако, учитывая то, что странасегодня переживает строительный бум, активная продажа воздуховодов не вызывает удивления. Сегодня на улицах наших городов каждый месяц появляются новые строения, поражающиесвоей красотой и оригинальностью, кроме того, реконструируются старые здания, офисы и производственные конструкции.
Реечное и фланцевое соединения воздуховодовСегодня существует три основных варианта соединения воздуховодов с фасонными изделиями: фланцевый, реечный и соединение, организованное при помощи шины и уголка. Реечное соединение имеет множество недочетов, основным из которых является плохая герметичность.
Соединение воздуховодов при помощи шины и уголкаСпособ соединения воздуховодов между собой, осуществляемый при помощи шины и уголка, оправдывает свою популярность.
Чтобы соединить воздуховоды, имеющие сторону 80 — 1500 мм необходимо три типоразмера шины, имеющей планку 20, 30 или 40 мм. Чтобы нарезать шину применяется маятниковая пила, которая стоит не дорого (намного дешевле пресса).
В системах вентиляции на крупных предприятиях и в крупных административных учреждениях часто используются воздуховоды из оцинкованной стали прямоугольного сечения. Они прочные, надежные, собираются из отдельных элементов и позволяют устроить движение воздуха практически в любом по форме и размеру помещении. Главное достоинство данного типа воздуховодов — это простота монтажа.
Воздуховоды круглого сечения: производство воздуховодов и особенности их установкиК традиционным и часто используемым типам вентиляционных устройств относятся воздуховоды круглого сечения. Они представляют собой круглые, полые трубы, по которым воздух циркулирует в обоих направлениях: отводится и доставляется в помещение.
Такие воздуховоды считаются более эффективными, чем прямоугольные, т.к. при меньшем сечении могут доставить и отвести больший объем воздуха.
Заглядывали ли вы когда-нибудь в воздуховоды оцинкованные круглые или другие воздуховоды, располагающиеся в вытяжных системах ресторанов, баров или кафе? И х поверхность покрыта толстым-толстым слоем жира даже тогда, когда они снабжены специальными фильтрами.
О принципе очистки воздуховодов при помощи сухого льдаКаков принцип очистки воздуховодов при помощи сухого льда? Сухой лед действует как пескоструйная машина: гранулы льда движутся с ускорением, придаваемом им потоком сжатого воздуха и орошают очищаемую поверхность под давлением. Частицы льда, которые движутся с высокой скоростью, обладают абразивным действием, что обусловлено удивительной способностью сухого льда к сублимации.
Устройства для очистки воздуховодов гранулами сухого льдаРобот Danduct Ice Tech, с помощью которого стенки воздуховодов очищаются от жировых отложений, легко управляется, он имеет малый радиус разворота, что особенно важно в стесненных условиях воздуховодов. Робот очищает вентиляционные каналы, имеющие высоту до 200 мм, он снабжен соплом с электроприводом и имеет черно-белую видеокамеру (камера имеет инфракрасную подсветку).
Особенности текстильных воздуховодовВ воздуховодах, в основе которых состоят проницаемые материалы (преимущественно фасонные части воздуховодов), выход воздуха обеспечивается благодаря материалам, обладающих пористостью.
О принципе работы текстильных воздуховодовДля того чтобы на выходе из воздуховода образовывалась широкая полувеерная струя необходимо наличие лишь одного ряда щелей, что является значительным преимуществом сравнительно со стальными типовыми перфорированными воздуховодами, имеющими несколько рядов отверстий замысловатой формы, снабженных откидными козырьками (для обеспечения приточных струй определенной направленностью).
Любое предприятие нуждается в нормализации воздуха в рабочей зоне. Самым эффективным средством является вентиляция воздуха. Вентиляция — это регулируемый воздухообмен в рабочем помещении.
Техобслуживание систем вентиляцииСистема вентиляции — одна из самых важных на промышленных предприятиях. Она обеспечивает отвод выделяющихся в ходе производства вредных газов и паров из производственных помещений и обеспечивает приток свежего воздуха и кислорода к рабочим местам. Выход из строя и даже несущественная поломка вентиляционной системы может привести к отравлениям различными токсичными веществами.
О разновидностях и особенностях систем вентиляцииПрактически каждый из нас знаком с таким термином как «вентиляция». Это система, позволяющая осуществлять воздухообмен между помещением с окружающей средой.
Очень часто на первых этажах жилых домов имеются помещения, выделенные под магазинчики, небольшие кафе или парикмахерские. Однако любое нежилое помещение, как правило, имеет определенные требования к проектированию вентиляции.
Принудительная вентиляция домаС тех пор, как в жизни человека появились первые домостроения, появилась и необходимость в их вентиляции. Приготовление пищи, отопление дома, пребывание в доме большого количества людей требовало постоянного притока кислорода и свежего воздуха.
Встроенные системы пылеудаления вентиляцииВоздуховоды вентиляционные, являющиеся неотъемлемой составляющей любого здания или сооружения не всегда в состоянии бороться с удалением частиц пыли и грязи из воздуха, причем на этот показатель не влияет качество воздуховода и материал (воздуховоды из оцинкованной стали, гибкие воздуховоды).
В таких случаях на выручку придет встроенная система пылеудаления.
Центральный пылесос — это уникальный помощник в быту. В комплекте с пылесосом имеются разные насадки (традиционные и не стандартные): щетки для уборки пола и ковра с ножным переключателем, насадка для уборки коврового покрытия, имеющего длинный и мягкий ворс, насадка для мебели, насадки для чистки одежды, щелевая насадка для плинтусов, насадка, позволяющая ухаживать за горизонтальными и вертикальными жалюзи, набор щеточек для чистки компьютерной клавиатуры и даже для чистки домашних животных.
Монтаж центрального пылесосаВстроенную систему пылеудаления (центральный пылесос) лучше всего монтировать в кладовке, на балконе, лоджии, в подвале, гараже или в каком-либо другом подсобном помещении. Пылесос снабжается глушителем, снижающим уровень шума примерно на 10 — 20 дБ, именно это качество обеспечивает практически бесшумную уборку помещений дома или квартиры.
Оцинкованные вентиляционные воздуховоды, помимо основных конструкционных частей (прямых и фасонных участков), включают целый ряд функциональных элементов, которые обеспечивают бесшумность работы всей системы вентиляции, фильтрацию движущегося воздуха и предотвращение обратного воздушного потока. Пропускную способность воздуховодов и объем движущегося по трубам воздуха регулирует отдельный функциональный элемент – дроссель-клапан.
Комплектующие и расходники для инженерных системЛюбая вентиляционная система – достаточно сложная конструкция, требующая к себе серьёзного внимания как в ходе эксплуатации, так и в процессе монтажа. Её долговечность и правильное функционирование обеспечивают не только собственно воздуховоды оцинкованные, алюминиевые или пластмассовые, но и применяемые при сборке комплектующие изделия и детали, а также расходные материалы.
Для нормального функционирования вентиляции требуется правильная установка воздуховодов вместе с другими элементами вентиляции.
Отливы и их функцииГармоничный вид здания и надёжная защита фасада от осадков немыслимы без эстетичных и качественных оконных отливов. И хотя технология их установки, вне зависимости от типа окна, едина, необходимо учитывать то, что этот элемент практически всегда выполняет не только чисто защитную, но и важную декоративную функцию, а поэтому должен соответствовать общему стилю строения, а лучше дополнять его и придавать сооружению завершённость.
Характеристики круглого тройникаВ процессе производства воздуховодов круглого сечения изготавливаются различные по размерам и форме участки – прямые трубы и соединительные элементы.
Соединительные элементы имеют круглое сечение и криволинейную форму, поэтому носят название фасонных. Они являются неотъемлемой составной частью любой вентиляционной системы и позволяют собрать, смонтировать воздуховоды нужной конструкции.
Из всего множества фасонных деталей, используемых при монтаже вентиляционных систем, самыми распространёнными являются круглые переходы. Эти изделия позволяют надёжно и без потерь соединять трубы разного диаметра и обеспечивать достаточную тягу. Каждая компания, для которой продажа воздуховодов и их монтаж являются профильными видами деятельности, имеет в своём арсенале такие переходы всех основных видов и размеров.
Применение дроссель — клапана прямоугольного сеченияДля регулирования расхода, движения и давления воздуха прямоугольные воздуховоды из оцинкованной стали оснащаются специальными устройствами – дроссельными клапанами.
Клапаны монтируются внутри вентиляционной системы на ответвлениях сети воздуховодов и позволяют изменять площадь сечения каналов, по которым движется воздух.
Потребность человека в чистом воздухе неоспорима, однако постоянно увеличивающееся число источников загрязнения приводит к его дефициту. Наш организм, как губка впитывает в себя многочисленные химические элементы и их соединения на улице, в общественном транспорте и даже дома. Так, под воздействием горячей воды из широко используемых средств бытовой химии выделяются загрязняющие воздух вещества. Ими мы дышим каждый день.
Выбираем воздуховод для вентиляцииПриемлемый микроклимат в любом помещении зависит от наличия функциональной и качественной вентиляции. Один из основных компонентов в этой системе – воздуховод. При реконструкции помещений либо строительстве зданий важно сразу же использовать только надежные воздуховоды, чтобы вентиляционная система служила вам долгое время и без сбоев.
Вентиляционные системы содержат в себе воздуховоды определенной протяженности, посредством которых транспортируются воздушные потоки в заданном направлении. Прочность крепления воздуховодных путей определяет эксплуатационную надежность вентиляции и значительно влияет на фактический уровень шума при работе системы.
Какой формы лучше выбрать воздуховодЕсли Вы стремитесь к созданию комфортной атмосферы в жилом, офисном, торговом или производственном помещении, перед Вами обязательно встанет проблема выбора воздуховода. На современном рынке присутствуют различные варианты систем, различающиеся по материалу изготовления, размеру, форме сечения. Именно о последней характеристике мы сегодня и поговорим.
Особенности установки воздуховодов на производствеЭффективная вентиляция – обязательный элемент системы мероприятий, направленных на создание здоровой воздушной среды в помещениях производственного назначения.
Именно по воздуховодам из цехов удаляется излишнее тепло, пар и влага, дым и различные газы, пылевые частицы, осуществляется приток свежего воздуха. Кроме того, в заводских и фабричных условиях воздуховоды могут использоваться для подачи воздуха к оборудованию и других технологических процессов.
Вентиляционную систему в дачном домике можно смонтировать самостоятельно. Сегодня на рынке и в специализированных магазинах представлены все компоненты, которые необходимы для создания эффективной коммуникации.
Особенности установки воздуховодов в магазины и ТЦОрганизация вентилирования торговых помещений требует специфического подхода, который проявляется еще на стадии разработки системы. И если воздуховоды в небольших однонаправленных магазинах устанавливаются без особых проблем, то в крупных торговых центрах требуется учитывать массу факторов, от объема залов и складов до особенностей реализуемой продукции и уровня посещаемости.
Устройство вентиляционных сетей в жилых помещениях имеет свои особенности. Так, в квартирах воздуховоды используются для вентиляции механического типа, обеспечивающей постоянный воздухообмен, для прокладки канальных кондиционирующих систем, для оборудования вытяжки на кухне.
Соединение воздуховодов между собой: способы стыковки
Главная » Соединение » Самые популярные методы соединения воздуховодов между собой
Содержание
- Классификация воздуховодов
- Круглые и прямоугольные
- Жесткие и гибкие
- Встроенные и внешние
- Популярные виды соединения металлических воздухов
- Монтажная шина еврошина
- Ниппель и муфта
- Реечное соединение
- Бандажное соединение воздуховодов
- Раструбное соединение
Система вентиляции и кондиционирования не может существовать без магистралей из труб, которые переносят воздух из помещений на улицу и обеспечивают приток свежих масс.
Для монтажа используются участки каналов разного размера и диаметра, множество фитингов и других комплектующих, которые служат для соединения воздуховодов между собой в единую систему.
Классификация воздуховодов
Существует много видов конструкций, которые отличаются формой каналов и фитингов, материалом изготовления и жесткостью конструкции, сферой применения и местом установки. От того, какая магистраль спроектирована, будет зависеть соединение воздуховодов и используемые при этом комплектующие.
Основная классификация подразделяет их на такие группы:
- круглые и прямоугольные;
- жесткие и гибкие;
- встроенные и внешние.
Круглые и прямоугольные
Круглые воздуховоды занимают мало места и отличаются небольшим весом. Кроме того, эргономическая форма канала обеспечивает свободное прохождение воздуха и минимизирует засоры, избавляя владельцев от постоянной чистки. Свободное безфланцевое соединение круглых воздуховодов позволяет протягивать магистраль в проблемных местах.
При этом себестоимость всей системы обходится недорого.
Одним из вариантов круглых вентиляций является спирально-навивная конструкция, которая представляет собой трубу из сложенной в виде спирали полосы металла. Изделие имеет повышенную прочность и жесткость. Его зауженное сечение позволяет снизить потери транспортируемого воздуха. Несмотря на ребристую внутреннюю поверхность, такие каналы имеют повышенные аэродинамические свойства. Они не создают препятствия для прохождения воздушных масс и даже усиливают их поток, существенно сокращая электропотребление.
Монтаж круглых магистралей прост — на стыке устанавливают ниппель и фиксируют саморезами. Дополнительно можно проклеить соединительную линию алюминиевым скотчем. При всех плюсах такие каналы занимают много места и при открытом прохождении обладают низкими эстетическими характеристиками. Их можно сгладить облицовкой прямоугольными коробами, что требует дополнительного места в помещении.
В случае минимально доступного пространства рекомендуется использовать прямоугольные элементы, которые по сравнению с круглыми обладают большей стоимостью и некоторыми сложностями в монтаже.
Соединение прямоугольных воздуховодов осуществляется путем установки фланцев и фитингов с поворотным углом. Выбирая такую магистраль, заказчик понимает, что можно играть на соотношении сторон и экономить место под потолком за счет сужения высоты конструкции.
Недостатком прямоугольных воздуховодом можно считать места завихрений в прямых углах и повышенный риск засорения, что требует установки ревизионных отверстий.
Жесткие и гибкие
Все вентиляционные системы подразделяются на жесткие и гибкие.
В гибких воздуховодах используется нагнетательная сила вентиляторов. При их работе может наблюдаться посторонний шум от перемещающихся воздушных масс и вибрации самих каналов. Решением этой проблемы становится использование гладких и гофрированных деталей, способных поглощать звуки ввиду мягкости стенок.
Монтаж гибких шахт осуществляется каркасным и бескаркасным методом. В первом случае трубы оплетают стальной проволокой или пластиком с прошивкой в верхней части синтетическими материалами и алюминиевой лентой.
В бескаркасных системах устанавливают несущую основу из вспененного полиэтилена. Внутреннюю поверхность покрывают алюминиевой пленкой. Чаще всего такие детали используют в качестве коротких магистралей, отводов или гибких вставок.
Жесткие каналы производятся из тонких листов черной, оцинкованной и нержавеющей стали, а также алюминия путем соединения заготовки прямым или спиральным швом. Изделия могут быть круглыми, овальными или прямоугольными, монтаж осуществляется с использованием фитингов и переходников.
Встроенные и внешние
Местом установки вентиляционных труб может быть внешним и встроенным. В первом случае магистрали создаются в виде приставных или подвесных коробов с использованием фасонных элементов и деталей разного размера. При их проектировании учитываются особенности помещения, дизайн и конструкция здания.
Встроенные шахты располагаются внутри стен. Ввиду сложности обслуживания таких конструкций, они должны иметь полностью гладкую внутреннюю поверхность, чтобы обеспечить свободное перемещение воздуха и исключить засоры.
Это требует тщательного контроля при обустройстве. Поверка и обслуживание проводится через специальное технологическое отверстие в нижней части шахты.
Популярные виды соединения металлических воздухов
Способы соединения воздуховодов металлических разделяют на сварные и фальцевые. В первом случае края смежных элементов привариваются друг к другу при помощи сварочного аппарата. Для стыковки при помощи второго метода понадобится дополнительное оборудование.
Монтажная шина еврошина
Чтобы соединить вентиляционные трубы прямоугольного сечения часто используют еврошины в формы английской буквы L. Они прикручиваются саморезами на край элемента шахты в зеркальном отражении с установкой на смежной детали.
По углам канала шина фиксируется специальными уголками. Непосредственное соединение деталей воздуховодов между собой осуществляется при помощи монтажных скоб, герметиков и уплотнительной ленты.
Ниппель и муфта
Муфтовое или ниппельное соединение применяется в большинстве круглых магистралей, так как занимает мало времени и достаточно простое в исполнении.
Оба элемента стыковки имеют центральный выгнутый ободок и 2 свободных стыковочных конца. Ниппель монтируется внутрь вентиляционного канала, а муфта — накладывается поверх оконцовок.
При использовании муфт фиксация реализуется с помощью хомутов. Ниппельное соединение подразумевает наличие уплотнительной прокладки.
Реечное соединение
Установка прямоугольных каналов с помощью реек, монтируемых на окантовку или еврошину, используется при обустройстве воздушных каналов в помещениях с ограниченной высотой потолков.
Для обеспечения герметичности на стыках устанавливают резиновые или поливинилхлоридные уплотнители.
Бандажное соединение воздуховодов
В случае монтажа вентиляционных шахт с повышенными изоляционными характеристиками применяют бандаж — элемент, схожий по своему функционалу с хомутами. Для его установки края вентиляционных каналов отбортовывают. Затем наносят герметик и зажимают бандаж.
Раструбное соединение
Одним из простейших видов стыковки является раструб — сужение или расширение края трубы.
Реализация раструбного соединения осуществляется путем вхождения труб друг в друга с последующим созданием сварного стыка.
правила монтажа и схемы установки
Современные офисы‚ жилые дома‚ промышленные здания нуждаются в обеспечении нормального воздухообмена и в устройстве полноценной вентиляции. Для сооружения организованной системы производится монтаж воздуховодов. Устанавливают их и внутри строений‚ и снаружи. Но полноценная система вентиляции нужна и дома, вы с этим согласны?
Зная принципы обустройства системы и нюансы соединения воздуховодов в определенной последовательности‚ удастся создать функциональную вентиляционную сеть. Но как правильно это сделать? Давайте разбираться вместе — в этом материале рассмотрены разновидности воздуховодов, использующиеся при создании вентсистем.
А также подробно разобраны особенности монтажа гибких и жестких каналов. Статья для наглядности дополнена тематическими фото, схемами, подробными видеоинструкциями по установке и креплению воздуховодов.
Содержание статьи:
- Принцип классификации воздуховодов
- Аэродинамический расчет воздуховода
- Особенности монтажа воздуховодов
- Общие правила монтажа
- Виды соединений жестких воздуховодов
- Методы крепления воздуховодов
- Монтаж гибких труб
- Выводы и полезное видео по теме
Принцип классификации воздуховодов
Воздуховодами называют систему труб, приспособленную для движения по ней воздушного потока и устроенную определенным образом.
Их применяют при в домах‚ сети воздуховодов образуют и кондиционирования‚ с их помощью подключают промышленные и ‚ используют в .
Исходя из конструктивного исполнения‚ их делят на круглые и прямоугольные. Круглые воздуховоды эргономичны‚ воздух движется по ним почти бесшумно‚ вибрация при работе незначительная.
Соединяют элементы воздуховода с круглым сечением без использования дополнительных элементов.
Галерея изображений
Фото из
Воздуховоды используются для формирования направленного потока воздуха, перемещаемого для подачи или отвода из помещения по каналам
Устройство систем вентилирования с воздуховодами производится преимущественно в промышленных цехах пищевой и химической промышленности, в автосервисах и мастерских, работающих с горючими и токсичными веществами
С помощью воздуховода вытяжка подключается к вентиляционной системе для отвода отработанного воздуха за пределы помещения
Воздуховодные каналы приточных систем вентилирования оснащаются решетками, через которые свежий воздух поставляется в помещение
В бытовых условиях воздуховоды чаще всего используются на кухнях при устройстве принудительной системы с вытяжкой
В частных домах воздуховоды используют в системах вентилирования наземных и подземных конструкций.
В основном их ставят там, где требуется искусственно стимулируемая система вентиляции
Если дверные и оконные проемы бань, квартир, загородных домов выполнены с использованием герметичных пластиковых конструкций, устройство вентиляции с воздуховодами просто необходимо
Воздуховоды прокладывают как открытым способом, так и скрытым, т.е. с размещением их в коробах, в строительных конструкциях, за фальш-потолками или в перегородках из гипсокартона
Канальная система вентилирования
Вентиляция предприятия пищевой промышленности
Подключение воздуховода к вытяжке
Решетки на воздуховодах приточной системы
Пластиковый воздуховод на кухне
Воздуховод в подвале частного дома
Воздуховоды с вытяжкой в предбаннике
Прокладка воздуховодов за фальш-потолком
Прямоугольное сечение воздуховода предпочтительнее тогда, когда систему нужно сделать незаметной, спрятав ее под отделкой.
Этим и удовлетворительным уровнем пропускной способности обусловлен их выбор при устройстве системы вентиляции в жилых домах.
Кроме того, воздуховоды бывают жесткими и гибкими.
Металлические воздуховоды с прямоугольной формой сечения в разрезе имеют типовые размеры‚ колеблющиеся в пределах от 10 х 10 до 400 х 320 см. Прямые звенья имеют длину от 1 до 2.5 м
У первых сечение может быть как круглым‚ так и прямоугольным‚ а вторые в разрезе имеют только круг. Их использование уместно в точках разветвления. Производят в основном из алюминиевой фольги‚ полиэфира‚ хотя есть и изделия из силикона‚ текстиля‚ резины, устойчивой к агрессивной химии.
К вентиляторам‚ приточным и вытяжным анемостатам‚ решеткам их подсоединяют напрямую, но иногда, чтобы связать такой воздуховод с основной системой‚ дополнительно нужны соединительно-монтажные детали.
Внутри поверхность гибких воздуховодов не отличается особой гладкостью, поэтому повышенное аэродинамическое сопротивление создает дополнительные шумы.
Гибкие воздуховоды могут быть как каркасными‚ так и бескаркасными. Каркас образует проволока — полимерная либо стальная.
Свитую в пружину проволоку‚ покрывают синтетическим материалом‚ фольгированной лентой или полимером. Этот вид труб иногда оснащают покрытием — теплоизоляционным или шумопоглощающим
Структура у гибких воздуховодов многослойная. Для большей жесткости между слоями размещают стальную проволоку. Наиболее часто вентканалы в жилых домах прокладывают из труб ПВХ‚ обладающих высокими звукопоглощающими и теплоизоляционными характеристиками.
Применяют гофру в тем местах, где скорость движения воздушной массы не превышает 30 м/с‚ а давление не выше 5 т. Па.
Воздуховодные каналы по своей конструкции могут быть встроенными‚ в виде вентиляционных шахт‚ и внешними‚ проложенными по стенам и потолкам. Первые располагают внутри стен.
Чтобы они работали эффективно их поверхность внутри должна быть максимально гладкой‚ тогда воздух будет циркулировать свободно‚ не натыкаясь ни на какие помехи. Внизу шахта имеет отверстие‚ позволяющее очищать воздуховод.
Подвешенные и приставные короба используют для устройства внешних воздуховодов.
Они представляют собой сборку, состоящую из труб и соединителей, различных по размеру и форме. Исходя из такого признака‚ как наличие изоляции‚ воздуховоды бывают изолированными и без изоляции.
Основываясь на дизайне помещений и конструктивных особенностях строения‚ останавливают выбор на каком-то конкретном .
а-з — установка горизонтальных воздуховодных каналов; и-к — вертикальных каналов; а, и — крепление к стенам; б, в, г, к — фиксация к колоннам; д, в — к перекрытиям; е, з — к формам и прогонам. Конструктивные элементы: 1 — консоль; 2 — тяга; 3 — хомут; 4 — воздуховод; 5 — траверса; 6 — стяжной болт; 7 — накладка
Установке системы должен предшествовать качественный аэродинамический расчет. Потребуется определить давление в системе‚ объем воздушных масс‚ проходящих по воздуховоду‚ его сечение‚ тип воздухообмена.
Аэродинамический расчет воздуховода
Чтобы определить размер воздуховода в разрезе, нужен эскизный вариант воздушной сети. Сначала вычисляют площадь сечения.
Для круглой трубы диаметр находят из формулы:
D = √4S/π
Если сечение прямоугольное его площадь находят, умножив длину стороны на ширину: S = A x B.
Вычислив сечение и применив формулу S = L/3600V, находят объем воздухозамещения L в мᶾ/ч.
Скорость движения воздуха в воздуховоде в районе приточной решетки рекомендуют брать в пределах от 2 до 2.5 м/с для офисов и жилья и от 2.5 до 6 м/с на производстве.
В магистральных воздуховодах — от 3.5 до 6 в первом случае, от 3.5 до 5 — во втором и от 6 до 11 м/с — в третьем. Если скорость будет превышать эти показатели, возрастет уровень шума сверх нормативного значения. Коэффициент 3600 согласовывает между собой секунды и часы.
Использование табличных значений упростит процесс расчета. Иногда чтобы уменьшить шум в системе, применяют трубы с сечением, превышающим по размерам расчетную величину. С экономической точки зрения такое решение нерационально. Объемные каналы стоят дороже и крадут пространство
Из таблицы, ориентируясь на скорость воздушного потока, можно взять и ориентировочный расход воздушной массы.
Вам также может быть полезна подробная информация о расчете площади воздуховодов с примерами вычислений, рассмотренная в .
Особенности монтажа воздуховодов
Независимо от вида и возлагаемых на вентиляционную систему функций основную задачу, заключающуюся в транспортировке воздуха‚ выполняют в ней каналы для транспортировки воздушного потока. Изо всех работ по монтажу системы самым сложным моментом является установка воздуховодов.
Даже при грамотно выполненном расчете‚ нарушив технологию‚ никогда не выйдет создать систему‚ работающую без сбоев.
Кроме основных задач‚ вентиляция может выполнять и ряд дополнительных функций:
- осуществлять контроль чистоты поставляемого в помещение воздуха;
- поддерживать заданный процент влажности;
- освобождать от всяких примесей воздух‚ удаляемый из здания.
При устройстве нужен всего один воздуховод. В потребуется прокладка двух независимых воздуховодов для того‚ чтобы по одному из них поступал в помещение чистый воздух‚ а по другому уходил использованный.
Прокладка каналов для приточной, вытяжной и комбинированной вентиляции производится в соответствии с общими правилами. Устройства, побуждающие движение воздуха устанавливаются либо на входе в систему, либо на выходе из помещения
Общие правила монтажа
Существуют документы, в которых прописаны требования к монтажу и работе воздуховодов. К ним относятся СП 60.13330 и СП 73.13330.2012. Первый называется «Отопление‚ вентиляция и кондиционирование» а второй — «Внутренние санитарно-технические системы зданий».
Кроме того‚ производители‚ выпускающие воздуховоды‚ прилагают к ним свои инструкции.
К требованиям, подлежащим неукоснительному исполнению‚ относятся:
- Полное растяжение гибких воздуховодов при их установке.
- Отсутствие провисаний во избежание потерь давления.
- Обязательное заземление т.к. магистраль имеет свойство копить статическое электричество.
- Не планировать монтаж гибких и полужестких воздуховодов, если вертикальный отрезок системы представляет собой трассу, охватывающую больше чем 2 этажа.
- Устанавливать исключительно жесткие трубы в цокольных этажах‚ подвалах‚ в конструкциях из бетона‚ в местах контакта с грунтом.
- На этапе проектирования и при монтаже гибких и прочих воздуховодов следует учитывать тот момент, что в работающей системе вентиляции траектория воздуха представляет из себя спираль.
- На поворотах закладывать радиус‚ равняющийся минимум двум диаметрам трубы.
- Через стены воздуховод проводить, используя специальные гильзы из металла и переходники.
- Поврежденный при установке воздуховод‚ подлежит обязательной замене.
Наиболее часто воздуховоды крепят к стенам‚ потолку‚ в пространстве между потолочными фермами. Неизменным остается то, что центра воздуховодов и плоскости конструкций должны оставаться параллельными по отношению друг к другу.
Нормативами регламентируется и минимальная дистанция от воздухопровода до других конструкций.
Минимальные расстояния можно взять из таблицы. Необходимо учесть, что при пересечении воздуховодами строительных конструкций все соединения должны быть удалены от точек прохождения не меньше чем на метр
При прокладке воздуховодов возможны 2 варианта.
Первый — объединенные трубы составляют систему с общей отводящей трубой. Второй — каждое помещение имеет индивидуальный воздуховод.
Виды соединений жестких воздуховодов
При монтаже системы вентиляции рекомендуется делать как можно меньше соединений. Объединяют воздуховоды при помощи фланцевого и бандажного крепления.
В первом случае фасонные элементы и концы труб дополняют фланцами, затем соединяют с использованием саморезов‚ при помощи клепок, располагая их через каждые 200 мм‚ или применив сварку. В качестве уплотнения для фланцев практикуют использование резиновых прокладок.
Изготовление фланцев — процесс сложный и не очень выгодный для производителя.
За формирование фланцевых соединений не стоит браться, не имея опыта в выполнении подобных работ. Если взялись, делать их лучше на земле, а затем подвешивать уже готовую конструкцию
Бандажное или бесфланцевое соединение более выгодно как в финансовом плане‚ так и по затратам времени. Оно предусматривает наложение на стык бандажа‚ представляющего собой тонкие металлические полосы или рейки.
Этот тип соединения также нельзя назвать совершенным.
Главное — герметичность невысокая‚ из-за чего стыки становятся местами утечки воздуха, а при минусовой температуре здесь накапливается конденсат.
При формировании узлов соединения как жестких, так и гибких воздуховодов важно обеспечить герметичность и исключить утечку в точках подключения к оборудованию
Существует и третий способ соединения при монтаже жестких воздуховодов — шина и уголок. Это изобретение инженеров фирмы Metz из Германии. Сейчас оно успешно отвоевывает позиции у первых двух методов. Для нарезки шин не нужно дорогостоящего оборудования, а уголок изготавливают путем штамповки.
Методы крепления воздуховодов
Существует 4 способа крепления воздуховодов:
- шпилька плюс профиль;
- шпилька и траверса;
- шпилька плюс хомут;
- перфолента.
Первый из этих методов любят использовать профессионалы. Используемый профиль имеет L или Z-образную форму.
Вторым в основном крепят тяжелые воздуховоды. Снижает нагрузку на крепеж и обеспечивает дополнительную жесткую поддержку короба уголок‚ устанавливаемый под нижний угол.
В месте крепления профиля подкладывают уплотнители из резины. Они нужны для снижения шума и гашения вибрации.
На фото изображены способы крепления воздуховодов с использованием шпильки и разной формы профиля. Этот способ предпочитают всем остальным специалисты
Когда выполняют монтаж тепло- и звукоизолированных воздуховодов‚ где ширина магистрали составляет больше 60 см‚ применяют второй способ крепления. Нагрузка от самого воздуховода приходится на траверсу, а от горизонтальных перемещений страхуют шпильки.
Для лучшей изоляции от шумов необходима и прокладка резинового профиля. Размещают его между телом воздуховода и траверсой.
Для установки круглых воздуховодов — простых либо изолированных используют третий способ — шпилька и хомут. На небольших участках воздуховода‚ выполненного из гибких труб‚ можно обойтись одними хомутами.
Простой и дешевый способ — фиксация с помощью перфоленты.
Перфолента упрощает работу и позволяет выполнить монтаж воздуховодов за более короткое время. В ней предусмотрены отверстия для болтов и заклепок
Для круглого воздуховода из перфолент делают петлю, а для прямоугольного — подсоединяют ее к болтам. Применяют этот метод для систем с диаметром не более 20 см‚ т.к. конструкция не обладает достаточной жесткостью.
С тыльной стороны осуществляют фиксацию воздуховода прямо к потолочным конструкциям посредством анкерного соединения или с использованием струбцины.
Монтаж гибких труб
Гибкие воздуховоды монтировать проще, чем жесткие.
Технология состоит из следующих операций:
- Резки. Воздуховод‚ для улучшения аэродинамических характеристик‚ растягивают‚ отмеряют и намечают длину. Далее‚ делают разрез по витку.
- Соединения. Воздуховод одевают на патрубок с заходом минимум 5 см. При этом обязательно учитывают на направление продвижения воздуха‚ отмеченное цветной меткой на гибкой трубе. Правильная установка снижает уровень шума в системе.
- Герметизации. Герметизируют стык с применением герметика или специальной алюминиевой ленты. Фиксируют воздуховод при помощи шлангового хомута.
Правильная установка снижает уровень шума в системе.В случае выполнения монтажа теплоизолированных рукавов применяют такую же технологию, но когда воздуховод отрезают или соединяют его участки‚ предварительно заворачивают слой изоляции.
Голый каркас стыкуют или отрезают‚ герметизируют соединение и только тогда возвращают изоляцию на место. После этого ее нужно зафиксировать повторно и заизолировать.
Гибкий теплоизолированный рукав применяют и в системах вытяжной вентиляции‚ кондиционирования‚ и для подачи воздуха. Слой утепления предотвращает тепловые потери и появление конденсата
Точки крепления должны находиться на расстоянии 1.5 – 3 м друг от друга. Допускается провисание между ними не более 5 см на 1 м. Если воздуховод располагают параллельно и выше потолочных конструкций‚ расстояние между осями хомутов равняется 100 см.
Когда воздуховод занимает вертикальное положение‚ расстояние между крепежом увеличивают максимум до 180 см. Охват воздуховода хомутом не может быть меньше‚ чем ½ диаметра первого.
При необходимости выполнения поворотов нужен максимально большой радиус. С уменьшением этого параметра падает давление. Оптимально, когда радиус на изгибе равняется 2 диаметрам трубы.
Часто изгибы гибких воздуховодов выполняют непосредственно за соединением трубы с каналом. Если сделать этот переход под небольшим углом‚ воздуховоды из металла могут покрыться трещинами. Большое число таких соединений повлечет за собой значительные потери давления
Незащищенный от атмосферных воздействий и ультрафиолета гибкий воздуховод недолго прослужит, если его установить на открытом воздухе.
Гибкий воздуховод‚ выполненный из металлической полиэфирной ленты‚ контактируя с трубой системы отопления, обязательно провиснет и быстро состарится. Нельзя допускать и соприкосновений воздуховодов изготовленных из разных металлов — это также негативно отражается на их сроке эксплуатации.
Немалый урон наносит синтетическим воздуховодам статическое электричество. При большом его скоплении и возникновении разряда может даже произойти взрыв. Такая ситуация возможна‚ когда в воздухе‚ движущемуся с ‚ присутствуют пары природных растворителей.
Поможет в этом случае заземление. Для этого заземляющий провод подсоединяют к проволоке‚ образующей каркас воздуховода. Если это вытяжная установка‚ расположенная над оборудованием‚ спиральную проволоку подводят к его корпусу.
Выводы и полезное видео по теме
Здесь вы увидите‚ как специалисты выполняют монтаж воздуховодов:
Воздуховоды из пластика и их монтаж:
Важно изначально иметь грамотный проект прокладки воздуховодов. Ознакомившись с видами и особенностями монтажа воздуховодов разных типов‚ можно заняться устройством несложной системы самостоятельно.
Громоздкие и сложные в исполнении конструкции лучше поручить профессионалам.
Вы обладаете не только теоретическими знаниями, но и практическим опытом монтажа вентканалов? Возможно вы заметили несоответствие информации или технические ошибки в рассмотренном материале? Напишите нам, пожалуйста, об этом в комментариях под статьей.
Если же у вас возникли вопросы или вы хотите уточнить какой-то момент по установке воздуховодов, спрашивайте совет — постараемся помочь вам.
Круглые воздуховоды и фитинги — Академия MEP
Глава № 2. Круглые воздуховоды и фитинги
Для того, чтобы выполнить монтаж, вам необходимо понять, как выглядят прямоугольные воздуховоды и фитинги и как они представлены на чертежах. .
Типы круглых фитингов и методы изготовления могут различаться в зависимости от региона и компании.
Инженеры используют программы, которые имеют стандартизированные символы воздуховодов и фитингов, в дополнение к возможности создавать свои собственные представления того, как воздуховоды и фитинги выглядят на чертежах, но как только вы знаете, что искать, вы можете определить небольшие различия между конструкциями.
.
В зависимости от ситуации воздуховоды либо начинаются от какого-либо источника охлаждения или обогрева кондиционера, устройства обработки воздуха или аксессуара HVAC, такого как терминал VAV, либо переходят от прямоугольного воздуховода, как в квадратном, к круглому фитингу.
Если раунд не начинается с предмета снаряжения или с квадрата на раунд, то потребуется какая-то начальная подгонка. Производители выпускают различные типы и способы подключения, поэтому вам необходимо ознакомиться с тем, что обычно используется в вашем регионе.
Типы круглых воздуховодовКруглые воздуховоды изготавливаются с различными типами швов, наиболее распространенными являются спиральный или защелкивающийся замок.
Спиральные круглые воздуховоды Круглый воздуховод используется для соединения фитингов, аксессуаров и гибких воздуховодов. Производители обычно имеют стандартную длину, но если у вас есть собственный спиральный станок, вы можете изготовить спираль любой длины.
Длина спирального воздуховода не ограничена, за исключением случаев, когда это необходимо для установки на грузовике или в лифте, или для установки фитинга. Усиливающие кольца, как правило, не требуются для круглых воздуховодов с положительным и низким отрицательным давлением. Использование колец помогает сохранить округлость воздуховода по мере увеличения размеров.
спиральный воздуховодПродольный шов Круглый воздуховод
В дополнение к спиральному шву существуют различные другие типы швов, которые проходят прямо от одного конца к другому (в продольном направлении), например, продольный сварной шов, как показано на видео ниже. Качество видео не самое лучшее, но оно показывает, как можно сваривать круглые воздуховоды из оцинкованной и нержавеющей стали, и как настроить машину под разные размеры.
Сварной продольный шов
Существует также версия продольного шва с защелкой, как показано в следующем видео.
Этот конкретный тип круглого воздуховода имеет внутреннюю прокладку, которая обеспечивает уплотнение.
Защелкивающийся продольный шов
Ролики из листового металланеобходимый размер круга.
Ролик из листового металлаСпециальные вытяжные системы, требующие надежного шва без выступов, могут быть изготовлены с продольным швом.
Вальцовый станок для листового металлаПосмотрите это видео вальца для листового металла, чтобы увидеть вальцовый станок для листового металла в действии.
Ролики для листового металлаПродольный и спиральный швы
Спиральный шов позволяет использовать более тонкие калибры, чем продольные швы при использовании неармированного круглого воздуховода, как показано в таблице SMACNA ниже.
Вы можете видеть, что от 4 до 14 дюймов (столбец № 1), как для продольного шва (столбец № 2), так и для спирального шва (столбец № 3) требуется один и тот же минимум 28 калибра. Но для спирального шва можно использовать 26 калибр от 16 до 24 дюймов, в то время как продольный шов ограничен максимальным размером 18 дюймов при использовании 26 калибра. Это свидетельствует о том, что спиральный шов прочнее и жестче, чем продольный шов.
Из таблицы также видно, что чем больше размер круглого сечения, тем больше или толще требуется толщина металла.
Неармированные круглые воздуховодыСпециальные круглые воздуховоды и фитинги
Различные производители выпускают собственные системы, предназначенные для сокращения трудозатрат, такие как система фитингов с прокладками Eastern Sheet Metal. Резиновая прокладка обеспечивает герметичность, что делает ненужным дополнительное уплотнение. Посмотрите прилагаемое видео, чтобы увидеть, как легко соединяются воздуховоды. У них также есть версия с двойными стенками, в дополнение к одностенной и двустенной фланцевой системе, и одна для овальной формы.
В некоторых случаях инженеры выбирают воздуховод с двойными стенками, часто когда шум является проблемой, но он также обеспечивает тепловые свойства. Двустенные воздуховоды бывают круглых или овальных размеров со сплошной внутренней стенкой или с перфорированной внутренней оболочкой, с изоляцией, зажатой между внутренней и внешней стенкой.
Наружный воздуховод можно приобрести с тремя различными швами: спиральным замковым швом, спиральным замковым швом со стоячим ребром и продольным швом.
В следующем видеоролике показано, как один цех изготавливает двухстенный воздуховод с перфорированной внутренней стенкой и облицовкой из стекловолокна.
Перфорированная внутренняя стенка изготовлена из тонкого витка материала, аналогичного спиральному воздуховоду.
Инженеры также указывают, что воздуховод должен быть изготовлен конкретным производителем, чтобы владелец мог гарантировать определенный уровень качества.
Круглый спиральный воздуховод и фитинги с облицовкой Для обеспечения акустических свойств, то есть способности ослаблять или уменьшать передачу звука, можно использовать круглый спиральный воздуховод с облицовкой путем добавления вкладыша внутрь воздуховода. Посмотрите приведенное ниже видео о том, как футеровочный материал John Mansville Spiracoustic Plus очень легко добавляется к спиральным воздуховодам и фитингам.
Тканевый воздуховод
В особых случаях вместо листового металла можно использовать тканевый воздуховод, например, производства DuctSox. Там, где у вас есть длинные прямые участки открытых воздуховодов, применение DuctSox может иметь смысл, например, в спортзалах и закрытых бассейнах.
У вас есть возможность рассеивать воздух через линейные вентиляционные отверстия, фиксированные отверстия, фиксированные сопла или регулируемые сопла.
Они могут быть разных цветов и могут иметь секции на молнии. Компании также могут наносить свой логотип на ткань или выбирать из различных узоров.
Ткань может поддерживаться внутренним металлическим кольцом, которое обеспечивает натяжение для сохранения формы ткани, или без внутреннего металлического кольца, в этом случае при отключении воздуха ткань сжимается.
Способы подвешивания тканевого канала
Вы можете использовать внешний трос для подвешивания тканевого сокса или канал, который позволяет тянуть ткань, как занавеску, вдоль подвесной железной дороги.
Области применения
Тканевые воздуховоды могут использоваться в спортзалах, складах, производственных помещениях, крытых бассейнах, аудиториях, школах, торговых центрах, ресторанах и других открытых местах.
На многих из этих объектов для подъема на высоту, на которой устанавливаются тканевые воздуховоды, потребуется использование какого-либо подъемника или ножничного подъемника. Не забывайте всегда проверять высоту, на которой должны быть подвешены воздуховоды.
Как показано ниже, система DuctSox (№1) используется в спортзалах и устанавливается на высоте 28 футов-1 дюйм от пола, что требует использования ручного подъемника для установки.
Главный воздуховод приточного воздуха (№4) проходит в прямоугольном оцинкованном воздуховоде, включая воздуховод обратного воздуха (№3).
На видео ниже показан другой бренд тканевых воздуховодов, на котором показаны рабочие, устанавливающие воздуховод с помощью ножничного подъемника.
Тканевый воздуховодКруглые гибкие воздуховоды
Гибкие воздуховоды бывают различных конструкций, включая изолированные и неизолированные, металлические и неметаллические. Изолированная версия будет использоваться для подачи кондиционированного воздуха или для снижения шума, а неизолированная металлическая версия будет использоваться для отработанного воздуха без кондиционирования. Использование гибких воздуховодов должно быть сведено к минимуму во избежание чрезмерного падения давления.
Алюминий является наиболее часто используемым материалом для металлических гибких воздуховодов. Гибкие воздуховоды бывают различной длины в зависимости от производителя.
R-значения гибких изолированных воздуховодов варьируются от R4.2, R6 до R8. Гибкий воздуховод поставляется длиной 3, 6 и 25 футов у некоторых производителей, другие могут отличаться.
Гибкий воздуховод Определено Гибкие воздуховоды должны поддерживаться в соответствии с методом, рекомендованным производителем, но не менее чем через каждые 5 футов, включая максимальный прогиб 1/2 дюйма на фут между опорными подвесками. Это позволит обеспечить максимальный прогиб 2-1/2 дюйма между двумя опорными подвесками, расположенными на расстоянии 5 футов друг от друга.
Часть подвески, на которую опирается гибкий воздуховод, должна иметь ширину не менее 1 дюйма, чтобы избежать уменьшения внутреннего диаметра. Этого можно добиться с помощью подвесного ремня шириной 1 дюйм или с помощью седла для гибкого воздуховода. Размер седла должен составлять половину окружности внешнего диаметра гибкого воздуховода и располагаться на нижней половине.
Для крепления неметаллических гибких воздуховодов к гильзе или воротнику из листового металла необходимо использовать тяговые ленты.
Ленты для гибких воздуховодовНаиболее часто используемый кусок гибкого воздуховода используется для последних 6 футов (2 м), где выполняется соединение с частью воздухораспределения. В некоторых проектах все воздуховоды с нижней стороны могут быть гибкими. Это не лучший подход из-за многих факторов, одним из которых является потеря статического давления.
Детали гибкого соединения распределения воздуха Посмотрите это видео, чтобы узнать о правильных методах поддержки гибких воздуховодов.
В некоторых проектах допускается использование длинных изолированных алюминиевых гибких воздуховодов, но это не является хорошей инженерной практикой из-за более высокого сопротивления, создаваемого сквозной внутренней поверхностью, что создает большие потери статического давления. и повышенная стоимость энергии.
Изолированный алюминиевый гибкий воздуховод Неизолированный алюминиевый гибкий воздуховодЧасто используется для вытяжной системы, где требуется короткий участок воздуховода.
Неизолированный алюминиевый флекс Стартовая муфта В боковой части прямоугольного воздуховода вырезается круглое отверстие, и ласточкины хвосты стартовой муфты попеременно загибаются перпендикулярно, один внутрь, один снаружи, и крепятся винтами для листового металла, а затем наносится герметик.
Стартовая муфта с демпфером объема
Часто стартовая муфта имеет демпфер объема. Размещение демпфера в пусковом вороте и как можно дальше от воздухораспределения поможет уменьшить передачу шума через решетку в помещение.
Стартовая муфта с объемным демпферомНачальная муфта с объемным демпфером Плоский седловидный метчикВместо ввинчиваемого или аналогичного начального фитинга можно использовать плоский седловидный метчик для запуска круглого воздуховода со стороны участка прямоугольного воздуховода . Доступен с ответвлением на 45 или 90 градусов.
Плоский седельный метчик Плоский седельный метчик 45 градусовПодписаться на информационный бюллетень
Радиусный седельный метчик Этот фитинг используется вместо тройника той или иной формы. Это избавит от необходимости резать главный круглый воздуховод для установки тройника. Это круглый на круглый фитинг.
Доступен с 45 или 90-градусная ветвь.
Вот короткое видео об основах установки седельного метчика. Есть электрические ножницы, которые будут работать намного лучше, чем ручные ножницы, которые использует этот джентльмен в этом видео. Вы можете остановить видео через 2 минуты 38 секунд.
Установка седельного крана Квадратное к кругломуКогда прямоугольный воздуховод переходит в круглый воздуховод на прямолинейном участке, это называется квадратным к круглому.
От квадратного до круглого От квадратного до круглого примерКолено 90 градусов
Большинство поворотов составляют 90 или 45 градусов.
Вы не увидите много угловых отводов со странным углом, поскольку они были бы скорее изготовлены на заказ и стоили бы дороже. Обратите внимание на загнутый конец на одном конце фитинга.
Отводы могут быть разных вариаций: регулируемые, штампованные, гофрированные, точечно сваренные или цельносварные. Вот видео о том, как можно манипулировать регулируемым коленом, чтобы создавать различные углы.
Регулируемые отводы под углом 90 градусов Станок для производства спиральных отводов из листового металла Существуют станки, которые соединяют сегменты или секции фитинга вместе, чтобы получить законченный фитинг. Некоторые из этих машин называются Gore Lockers.
Два сегмента соединяются встык и вращаются, так как их швы скрепляются вместе с помощью клиновидной машины. Для отвода с несколькими клиньями это происходит с каждой деталью до тех пор, пока вы не получите необходимое количество клиньев. Это обычное явление для регулируемых клиновидных локтей. Самое время обсудить различные типы локтей.
Существует несколько различных типов отводов в зависимости от типа шва и соединения. Как видите, этот фитинг также имеет загнутый конец, что позволяет ему проскользнуть внутрь следующего участка воздуховода.
Колено 45 градусовТройник-тройник (T-Y)
Используются для ответвлений под углом 45 градусов.
Посмотрите на изображение выше, где T-Wye уменьшает основную ветвь с 10 x 8 x 8 дюймов. Также выше показан, но не выделен, тройник-тройник размером 8 x 8 x 8 дюймов, вы можете его найти. Также обратите внимание, что аббревиатура, используемая для этого фитинга, может быть написана по-разному, но все они относятся к одному и тому же типу фитинга, например; Т-Ю, Т-Уай, Ти-Уай и т. д.
Демпферы объема
Демпферы используются для регулировки объема в воздуховодах. Они будут использоваться персоналом по балансировке воздуха для установки CFM, необходимого для ответвления или магистрали, имеющей ручную заслонку объема.
Volume DamperVolume DampersVolume Damper ПримерВ приведенном выше примере заслонка объема регулирует количество воздуха, которое получает диффузор CD-6, в данном случае это указывает на 500 CFM (кубических футов в минуту)
Переходники
Переходник используется для изменения размера участка воздуховода.
Уменьшить размер также можно с помощью переходного тройника.
Большинство круглых фитингов низкого давления либо имеют обжатый конец, либо имеют размер муфты.
Обжимные концыОбжимные концы лишь немного уменьшают общий диаметр, чтобы фитинг или воздуховод мог проскользнуть в следующую деталь.
Обжимное соединение Круглые муфтыМуфты вставляются в концы двух круглых воздуховодов, которые необходимо соединить вместе, а затем крепятся винты из листового металла, чтобы удерживать их на месте. Муфты могут потребоваться для определенного размера, например, соединения 18” и больше. Заштрихованная область на изображении ниже — это муфта.
круглая муфта Фланцевые соединения Многие производители предлагают различные типы фланцевых соединений, такие как Ductmate™ Spiralmate™. Дополнительную информацию и видеоролики о различных соединениях см.
на их веб-сайтах.
Требование к сварному соединению воздуховодов может быть найдено для кухонных жироотводящих систем или некоторых промышленных процессов и лабораторных вытяжных систем. Некоторыми из наиболее часто используемых материалов для сварки воздуховодов являются оцинкованная сталь, нержавеющая сталь и черное железо. Соединения часто сварные встык или фланцевые.
Часто в сварных кухонных вытяжных системах используется нержавеющая сталь там, где она видна, и черное железо для скрытого воздуховода, ведущего к вытяжному вентилятору для жира. Выпускные каналы для жира нуждаются в очистных дверцах так часто, как это требуется по коду для доступа для очистки. (Также см. главу о смазке выхлопных систем).
FRP – воздуховод, армированный стекловолокном
Используется в промышленных процессах для отвода коррозионно-активных паров, таких как выхлопные системы растворителей или кислот.
Вы можете посвятить свою жизнь бизнесу HVAC и никогда не участвовать в проекте, который требует этого материала, но посмотрите прилагаемый короткий видеоролик, чтобы понять, о чем идет речь.
Существует более одного способа сделать редукционное или разветвленное соединение. Как показано в следующем примере, вы можете использовать два разных способа для достижения одной и той же цели. В примере у нас есть круглый главный воздуховод, который разветвляется на два круглых ответвления диаметром 12 дюймов. Вы можете использовать либо тройник-тройник 14 x 12 x 12 дюймов, либо переходник 14–12 дюймов с седельным отводом 12 дюймов.
Различные варианты фитингов
Переходной тройник-тройник (лучший вариант) Круглый седельный кран и переходник (требуются две дополнительные детали) . Используйте Т-образный тройник, когда размеры главного воздуховода меняются, и седловидные отводы, когда размер главного воздуховода остается того же размера, как показано ниже. Использование седельного крана и переходника в приведенном выше сценарии потребует дополнительного разреза воздуховода и двух фитингов вместо одного Т-образного фитинга. Седельные метчики с радиусом 45 градусов Седельные метчики с радиусом 45 градусов Пример Вместо полнотелого фитинга можно использовать седловидный метчик, который позволяет основному воздуховоду оставаться того же размера без необходимости врезки фитинга. Седловой кран делает то, что следует из его названия, он оседлает главный круглый воздуховод. Это достигается путем вырезания отверстия в главном воздуховоде, где должно происходить ответвление, а затем седловидный отвод крепится винтами для листового металла, а затем герметизируется для обеспечения воздухонепроницаемой сборки.
Всякий раз, когда часть воздуховода врезается в сторону другого воздуховода, вам понадобится начальный фитинг, если вы не используете фитинг для всего корпуса той же формы.
Круглый на прямоугольном воздуховодеИтак, если у вас есть круглый воздуховод, ответвляющийся от прямоугольного воздуховода, вы можете использовать один из следующих вариантов;
Варианты ответвленийВарианты ответвлений
- Закрутка
- Закрутка с демпфером
- Вращение «ласточкин хвост»
- Врезной ковш
- Плоский 45-градусный седловидный врез
- Плоский прямой седловидный врез
Каждый из этих начальных фитингов позволит вам подключиться к стороне прямоугольного воздуховода, а затем к этому фитингу можно присоединить другой круглый элемент, например, отрезок спирального воздуховода.
Круг на круглом канале Пример использования фитинга- Прямой седловидный отвод
- Седельный отвод 45 градусов
- Тройник-звезда
Чаще всего вы обнаружите, что дизайн воздуховода выполнен в виде одной линии, где фактическая ширина воздуховода не представлена.
В приведенном выше примере желтой точкой отмечен фитинг, который может оказаться невозможным для изготовления, и что может быть лучшим выбором, так это тройник-тройник вместо тройника с закругленной головкой, как показано на рисунке.
В вышеприведенном примере красной точкой отмечен типичный тройник-тройник, за исключением того, что обычно предпочтительнее, если это возможно, чтобы ответвление, отклоняющееся под углом 45 градусов, было того же размера или меньше, чем размер уменьшающегося участка, в этом случае Tee-Wye имеет размеры 12 x 8 x 10 дюймов. Если возможно, лучше использовать 12 x 10 x 8 дюймов.
В приведенном выше примере зеленая точка выделяет дорогую примерку, а не простую вкрутку. То, что на самом деле представлено этим символом, представляет собой тип метчика/квадратного-круглого в одном фитинге.
Квадратное к круглому Пример Существует множество различных способов соединения ответвления в круглом воздуховоде от полнотелого фитинга, такого как тройник, до седловидного отвода, для которого требуется только отверстие в боковой части воздуховода, достаточное для размера выходного патрубка.
.
Часто существует несколько методов для выполнения одной и той же ветки или уменьшения ее размера. Использование фитинга или какой-либо формы седельного крана и переходника может зависеть от спецификаций или предпочтений вашей компании.
Переходной тройник-тройник с круглым седельным отводом и переходникВышеупомянутый фитинг обеспечивает ответвленное соединение и уменьшение размера участка. Это также может быть достигнуто путем прорезания отверстия в боковой части основного воздуховода для седлового крана, который обеспечивает соединение ответвления, а затем редуктора, обеспечивающего уменьшение размера основного участка. Фитинг состоит из одной детали, в то время как для другого метода соединения требуются две детали: седловидный кран и переходник.
Седельные врезки — эффективная стратегия, когда у вас есть несколько врезок на главном воздуховоде, размер которых не меняется в процессе работы. Например, если у вас есть основная 20-дюймовая спираль с четырьмя 10-дюймовыми ответвлениями, было бы лучше использовать седельные метчики, чтобы избежать обрезки магистрали для тройникового соединения для каждого ответвления.
Круглые фитинги будут представлены на чертежах в виде одной или двух линий. В любом случае, спецификации дадут вам знать, какой тип фитингов требуется.
Круглые фитинги бывают с различными конструкционными швами и соединениями, которые указаны в спецификациях.
Мы покажем вам, где используется каждый из этих фитингов, и как они могут быть представлены на инженерных чертежах.
Инженеры или их специалисты по САПР могут не показывать фитинги, поскольку вы фактически строите воздуховод. Вы должны прочитать спецификации и посмотреть на детали, чтобы определить, что разрешено.
Полностью сварные круглые фитингиБудут проекты, требующие полностью сварной круглой системы. Обычно это происходит, когда специальная выхлопная система содержит легковоспламеняющиеся или вредные газы в воздушном потоке.
Полностью сварные круглые фитинги Отводы с прорезями Как показано на рисунке выше, это полностью сварные отводы под углом 90 градусов с фланцевыми соединениями.
Швы полностью проварены, указано количество швов. На изображении выше обозначено колено с 5 и 7 клиньями. Когда требуется поворот с большим радиусом, инженер укажет больше канавок для отвода. Это относится к любой степени изгиба из стандартных 45 и 9Отводы от 0 градусов до нестандартных углов, таких как 30 и 60 градусов.
Колено со скосом должно соответствовать приведенной ниже таблице 3-1 SMACNA, в которой указано количество скошенных элементов в зависимости от скорости (№1) в воздуховоде. Если спецификации не требуют чего-то другого или не указаны другие ограничения, то эту таблицу SMACNA можно безопасно использовать для расчета количества скосов (№ 3), которые необходимо добавить к 90-, 60- и 45-градусным изгибам.
Как видно из Таблицы 3-1, по мере увеличения скорости (№1) в отводе требуется большее количество скосов (№3) и больший радиус осевой линии (№2). Радиус центральной линии заставляет локоть поворачиваться шире, что обеспечивает лучшую аэродинамику и производительность.
Угловые отводы машинного производства
Посмотрите приложенный видеоролик, чтобы узнать, как можно быстро изготовить вариант отвода с проточными канавками в этом цехе по производству листового металла.
Изготовление отводов из листового металла Регулируемые отводыНаиболее распространенные отводы на 45 и 90 градусов изготавливаются с регулируемыми выступами, так что вы можете вращать отводы и делать различные углы из двух типов.
Отводы с точечной сваркой Для систем и конструкций, требующих лучшей подгонки, может потребоваться, чтобы клинья были ПРИВАРЕННЫМИ ТОЧЕЧНОЙ СВАРКОЙ. Время от времени по окружности шва делается точечный сварной шов, чтобы скрепить два сегмента фитинга вместе, придавая ему более прочное соединение, чем то, которое используется для регулируемого колена.
А для систем, требующих герметичного уплотнения, есть полностью сварные фитинги с непрерывным сварным швом, а не с точечным сварным швом, часто по окружности. Этот тип фитинга будет иметь непрерывный сварной шов на швах и стыках.
Стоимость фитингов обычно связана с методом изготовления: фитинги регулируемого типа являются наименее дорогостоящими, тогда как фитинги точечной сварки и цельносварные фитинги являются наиболее дорогими. Чтобы полностью сварить швы фитинга, требуется больше работы в мастерской и использование более толстого калибра, чтобы обеспечить чистый шов без разрушения металла, поэтому это самый дорогой тип шва и соединения для круглого фитинга. В отрасли используются и другие типы колен, например;
Штампованные колена Колено изготовлено из двух штампованных деталей. Для этого необходимо, чтобы две половинки были сварены вместе вдоль продольного шва либо сплошным швом, либо точечной сваркой.
Как следует из названия, этот отвод имеет гофрированный вид, почти как если бы он был частью гибкого канала, согнутого в форме колена на 90 градусов, а затем затвердевшего. Я лично никогда не использовал этот тип фитингов, но просто хотел, чтобы вы знали терминологию на случай, если вы живете в районе, где они используются.
Отводы со стоячим швомЭтот фитинг состоит из сегментированных частей со стоячим швом, которые крепятся к соседнему сегменту.
Стоячие стыкиОвальные воздуховоды и фитинги
Не так часто указывается, как круглые воздуховоды, но имеет свое применение. Овальный воздуховод изготавливается из отрезка круглого спирального воздуховода, которому придают овальную форму или вытягивают до овального размера. Посмотрите прилагаемое видео, чтобы увидеть эту машину в действии.
Плоский овальный спиральный воздуховод Посмотрите видео ниже, чтобы увидеть установку овального воздуховода и фитингов.
Обратите внимание, что размер используемого редуктора слишком мал на его манжете, что позволяет овальному воздуховоду скользить по манжете. Они используют Unistrut с резьбовыми стержнями в качестве подвесов для воздуховодов.
Круглые промышленные классификации
Этот курс не охватывает стандарты промышленного строительства, но вы должны знать, что воздуховод классифицируется по среде, проходящей через воздуховод.
Круглые промышленные стандарты распространяются на круглые воздуховоды, по которым проходят коррозионно-активные пары или твердые частицы, например, в системе сбора пыли или в промышленных процессах. Непромышленные стандарты охватывают воздуховоды от +10 дюймов водяного столба (2500 Па) до -10 дюймов водяного столба, в то время как промышленные стандарты охватывают воздуховоды до -30 водяного столба.
Класс 1 – Включает неабразивные применения: Подпиточный воздух, Общая вентиляция, Контроль выбросов газов
Класс 2 – Включает применения с Умеренно абразив Материал в Низкая концентрация : т.е., полировка и полировка деревообработки, зерновая пыль и т. Д.
Класс 3 — включает в себя применение в Ожиро : т. е. операции по абразивной очистке, сушилки, печи, пробивка котлов и обработка песка и т. д.
Класс 4 – Включает приложения с Высокоабразивные твердые частицы в высокие концентрации ; т. е. материалы, переносящие высокие концентрации твердых частиц во всех примерах, перечисленных в классе 3 (обычно используемые на предприятиях тяжелой промышленности, таких как сталелитейные заводы, литейные заводы, горнодобывающая и плавильная промышленность).
Подпишитесь на информационный бюллетень
Курс по установке из листового металла в полевых условиях
- Глава №1 – Прямоугольные воздуховоды и фитинги
- Глава №2 – Круглые воздуховоды и фитинги
- Глава №3 – Подвески для воздуховодов из листового металла
- Глава № 4 – Производительность труда на месторождении листового металла
- Глава № 5 – Численность рабочей бригады
- Глава № 6 – Уплотнитель воздуховодов из листового металла
- Глава №7 – Детали и специальные детали из листового металла
- Глава №8 – Выпуск консистентной смазки
- Глава №9 – Распределение воздуха
- Глава №10 – Арендное оборудование
- Глава №11 – Условия, влияющие на полевые работы
- Глава №12 – Работа с оборудованием ОВКВ
Сейсмостойкое применение круглых воздуховодов | Униструт
- Дом
- Продукты
- Сейсмостойкость
- Применение в сейсмостойких круглых воздуховодах
( Full OPM )
Transverse Brace Detail
( OPM Page 3d.
1 )
Longitudinal Brace Detail
( OPM Page 3d.2 )
1) Duct Connection
Option 1: Sheet Metal Screws
(2 ) #10 Шурупы для листового металла через хомуты и стенки воздуховодов
Макс. 1 дюйм от радиуса угла стальных хомутов сверху и снизу, тип.
после этого
Утвержденные винты для листового металла (размер №10):
- ITW Buildex (ESR-1976 и ESR 3223)
- Simpson Strong Tie (ESR-3006)
- Darts (ER-5202)
- Elco (ESR-3294)
- Hilti
Вариант 2: Сварка
Только для воздуховода 18 ga. и толще
Начало от края ленты
Угловой сварной шов с обеих сторон
Длина 1 дюйм через каждые 12 дюймов наружного диаметра, тип.
0439 F P Сила (фунты) [ASD] под углом 45° к горизонтали Каналы Unistrut имеют клеймо «UNISTRUT».
2. Значения в этой таблице действительны для всех сплошных, T-, WT- и HS-прошивных каналов указанных выше профилей каналов.
3. Эти раскосы подходят для углов от 0° до 60° от горизонтали. Информацию о емкости см. на страницах продукта или OPM.
P1000 OPM Page 4A.1
P1001 OPM Page 4A.2
P5500 OPM Page 4A.3
P5501 OPM Page 4A.4 9000
P5501.
P5001 OPM Page 4A.6
20F12 OPM Page 4A.7
24F12 OPM Page 4A.7
3). Установка
9004 90043). Установка
9004 90043).0615 P Допустимая нагрузка (фунты)
Примечания:
- Используйте с базой P3860.
- Используйте с базой LS 100.
- Используйте с базой LS 200.
- Все углы выше от горизонтали. Все нагрузки основаны на использовании крепежных деталей размером 1/2 дюйма или больше и подключены в соответствии с одним из описанных ниже способов соединения. 1
P1354AW OPM Page 5C.1
P3835-050 OPM Page 5C.1
P3820-050 OPM Page 5C.2
P3825-050 OPM Page 5C.2
P3825-050 OPM 5C.2
P3825-050 Page 5C.2
P3825-050 . 100 OPM Page 5C.2
P3840-050 OPM Page 5C.3
P3845-050 OPM Page 5C.3
SPF 200 PAGE 5C.3
4) Подключение к подключению.
Борсая, болтанная до канала
(OPM Page 5A.1)
3 «мин. Конечное расстояние
- F P Transfers = 1 87015
8
9. 9. 9018 9018 9018 9.. продольный = 1 035 фунтов (640 фунтов OPP.) - F P Вертикальный = 2,810 фунтов
9000 - Используйте с базой P3860.
- 05
Flush to End
- F P Transverse = 2,375 lbs
- F P Longitudinal = 935 lbs (640 lbs opp.)
- F P Vertical = 2 605 фунтов
- F P
- F P
- F P
- F P
- F P
- F P
- F P 9065
- F P 9065
- 9043
- F P Longitudinal = 1,035 lbs (640 lbs opp.
)- F P Vertical = 2,810 lbs
Brace Around Rod to Channel
(OPM Page 5A.4)
Промывание до конца
- F P Поперечный = 2,375 фунтов
- F P 9 F P 439 F P 4439 LONGITINILININ0300 F P Vertical = 2,605 lbs
Brace Around Rod Thru Channel
(OPM Page 5a.5)
1-1/2″ Min. End Distance
- F P Transverse = 1,565 lbs
- F P Longitudinal = 935 lbs (640 lbs opp.)
- F P Vertical = 2,068 lbs
Rod Thru Channel
(OPM Page 5a.
6)Flush to End
- F P Vertical = 2,068 lbs
Rod to Channel
(OPM Page 5A.7)
3 «мин. Конечное расстояние
- F P Вертикальный = 2 065 фунтов
Grow To Channel
- 9.7 9.79.7 9.79.7.
9.7.0004 Flush to End
- F P Вертикальный = 2 065 фунтов
5) Жесткие стержневой жестко
P2486
P2486US
П2485К
P2485
Наружный воздуховод Thermaround — альтернатива практически бесшовной спирали — Thermaduct™
vimeo.com/video/396058825?autoplay=1&loop=1″ frameborder=»0″ allow=»autoplay» allowfullscreen=»»>
Thermaround™ — это решение для круглых наружных воздуховодов для наружного применения
Индустрия HVAC существует не только на прямоугольных воздуховодах. Для применений, требующих круглого или спирального воздуховода на крыше, мы разработали предварительно изолированное решение, которое предлагает те же большие преимущества, что и Thermaduct, но в новой, эффективной форме. Прочные фланцевые соединения позволяют быстро и легко установить это круглое решение. Наш запатентованный процесс позволяет получить непрерывную плакированную поверхность всего с одним сварным швом!
Благодаря стандартной оболочке, которая обеспечивает такую же атмосферостойкую защиту, как и прямоугольный Thermaduct, Thermaround представляет собой превосходное легкое решение для наружных элементов. Эта система с высоким значением R обеспечивает теплоизоляцию R-12 и чрезвычайно низкую утечку воздуха.
Thermaround предлагает несколько вариантов облицовки как нашей виниловой, так и архитектурной облицовкой для долговечного решения, которое естественным образом отводит воду. Внутри воздух проходит через гладкую алюминиевую фенольную поверхность, свободную от свободных волокон, что улучшает показатели качества воздуха в помещении.Features:
- Patented Product
- R12 Insulated Value
- 10″ Positive, 8″ Negative Pressure Class
- UL 181 Listed InspiralR Interior
- 1000 Micron UV Stable Vinyl Cladding
- High Static Pressure Design
- Lightweight Duct System
- Отводы с канавками — нет необходимости поворачивать лопасти
- Низкая утечка воздуха
- Простота установки, быстрые соединения
Thermaround — отмеченный наградами продукт, отмеченный в:
Заводская ламинированная и практически бесшовная виниловая облицовка
Благодаря сплошной облицованной поверхности Thermaround практически исключает попадание воды в общие зоны.
Наше виниловое покрытие толщиной 1000 микрон, устойчивое к ультрафиолетовому излучению, наносится в заводских условиях на нашу изоляцию с закрытыми порами с полным процессом ламинирования для прочного соединения. Этот прочный барьер не пропускает наружные элементы и не пропускает кондиционированный воздух, обеспечивая высокоэффективное распределение воздуха.Секции воздуховодов имеют всего один шов, сваренный растворителем, для бескомпромиссной защитной поверхности, не требующей установки облицовки в полевых условиях.
Эффективность на открытом воздухе — Разработано с мыслью о архитекторах
Независимо от того, нужна ли вам эффективность «холодной крыши» или просто «холодные» цвета, Thermaround теперь доступен с опциональной металлической отделкой Kynar. Это открывает больше возможностей для архитектурного применения, где внешний вид вашего воздуховода играет ключевую роль в проектировании здания, в то же время обеспечивая предварительно изолированное качество Thermaround.
Узнайте больше о наших архитектурных решениях
Практически нулевая утечка воздуха
Энергоэффективное распределение воздуха Идеально подходит для наружного применения
Предварительно изолированная система
Thermaround обеспечивает теплоизоляцию R12 без необходимости дополнительной изоляции воздуховодов
Простота установки
С легким воздуховодом и системой быстрого соединения
10-летняя ограниченная гарантия
На Thermaround распространяется 10-летняя ограниченная гарантия
Легко сочетается с наружным прямоугольным воздуховодом Thermaduct
Thermaduct и Thermaround обеспечивают заводскую ламинированную поверхность с минимальной площадью проникновения воды. Для применений, требующих как круглых, так и прямоугольных воздуховодов, нет лучшего решения для наружных воздуховодов, чем наши наружные продукты.
Оба изделия легко устанавливаются и почти не пропускают воздух.
Наша запатентованная система Thermaround требует, чтобы подрядчики по установке нанесли герметик, соединили секции с помощью смещенной муфты и использовали соединение с тяговым хомутом для быстрой и простой установки.Thermaduct и Thermaround – решение для наружных воздуховодов!
См. Thermaround в действии
2022 Обучение круглой установке Thermaduct — Соединения | training.thermaduct.com
Наружный воздуховод Thermaround на медицинском производственном объекте — альтернатива практически бесшовной спирали
Коррозионностойкий воздуховод Thermaround на крыше — Предварительно изолированный наружный воздуховод Thermaround
Thermaround Outdoor Ductwork
Exterior Pre-Insulated Ductwork
Thermaround Vinyl Cladded Duct
Thermaround Outdoor Ductwork
Thermaround Healthcare Outdoor Seamless Spiral Duct Alternative
Thermaround Hospital Outdoor Round Ductwork Oregon
Спиральный наружный воздуховод Thermaround с двойными стенками Альтернатива
Круглый прямоугольный наружный воздуховод Thermaduct
Thermaround Наружный воздуховод для больниц
Термоизолированный круглый коленчатый патрубок
Thermaround Наружный круглый воздуховод сборный
Предварительно изолированные фенольные воздуховоды Thermaround для наружного применения
Thermaround использует гладкий алюминиевый внутренний слой Kingspan KoolDuct для высококачественной изоляции без волокон, которая защищена виниловым покрытием толщиной 1000 микрон.
Благодаря этому наша система воздуховодов круглого сечения подходит практически для любого применения.больниц и медицинских сред.
Заполните форму, чтобы связаться с нами сегодня.0300 Thermaduct Литература Стр.
- Варианты внутренней облицовки
- Легкие воздуховоды
Найти представителя
Мы работаем с фантастической группой представителей по всей стране. Найдите местного представителя Thermaduct в вашем регионе здесь.
Онлайн-форма — контактная форма Thermaduct
Все продукты — Фергюсон
правда
ложь
Чтобы увидеть местную доступность и точные местные цены, сначала нужно выбрать ближайший к вам магазин.
категория
Нет подходящего результата поиска
Отопление и охлаждение
(36412)
Ванная сантехника
(35078)
Сантехнические детали и расходные материалы
(27464)
Трубная арматура
(27252)
903:00
Освещение и вентиляторы
(18726)
Инструменты
(16914)
Клапаны
(12316)
Охрана и безопасность
(10131)
Дворник
(9343)
Насосы
(8969)
- Показать больше
марка
Нет подходящих результатов поиска
jsp?/category/signature-hardware/_/N-zc3lcg&n=zbq3ov&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/signature-hardware/_/N-zc3lcg&n=zbq3ov&sr=everywhere» data-category-url=»/category/signature-hardware/_/N-zc3lcg&n=zbq3ov&sr=everywhere»>
Оборудование для подписи
(11414)
КОЛЕР
(6166)
jsp?/category/ford-meter-box/_/N-zbqrn6&n=zbq3ov&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/ford-meter-box/_/N-zbqrn6&n=zbq3ov&sr=everywhere» data-category-url=»/category/ford-meter-box/_/N-zbqrn6&n=zbq3ov&sr=everywhere»>
Блок счетчиков Ford
(3382)
Моен
(3086)
jsp?/category/rheem/_/N-zbrmod&n=zbq3ov&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/rheem/_/N-zbrmod&n=zbq3ov&sr=everywhere» data-category-url=»/category/rheem/_/N-zbrmod&n=zbq3ov&sr=everywhere»>
Рим
(3042)
Джонс Стивенс
(2968)
jsp?/category/proflo/_/N-zbq6na&n=zbq3ov&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/proflo/_/N-zbq6na&n=zbq3ov&sr=everywhere» data-category-url=»/category/proflo/_/N-zbq6na&n=zbq3ov&sr=everywhere»>
ПРОФЛО®
(2876)
Компания Мюллер
(2702)
jsp?/category/victaulic/_/N-zbq6nz&n=zbq3ov&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/victaulic/_/N-zbq6nz&n=zbq3ov&sr=everywhere» data-category-url=»/category/victaulic/_/N-zbq6nz&n=zbq3ov&sr=everywhere»>
Victaulic
(2349)
Милуоки®
(2271)
- Показать больше
org/ListItem» itemprop=»itemListElement»> Дом
- Все продукты
Фитинги воздуховодовHVAC: скользящие фитинги или фланцевые соединители? | TCG Duct
Действительно ли один лучше другого?
Фланцевые соединения обеспечивают более прочное соединение, повышают долговечность и сокращают трудозатраты при установке!
Когда дело доходит до установки HVAC, есть два основных способа увеличить вашу прибыль: сократить расходы на материалы и/или рабочую силу.
При рассмотрении вашего проекта важно понимать, что эти области не являются самостоятельными.
Ваши материалы могут напрямую повлиять на затраты на оплату труда, и если запасы не будут выбраны с умом, любая экономия на материалах может быть легко съедена затратами на оплату труда.
Эта взаимосвязь становится очевидной, если сравнить традиционные скользящие муфты с современными фланцевыми соединительными системами.
Фланцевые соединительные системы позволяют сэкономить до 50% времени по сравнению с другими системами!
Вы знаете по опыту, что традиционные скользящие муфты и редукторы просто неуклюжи в работе, а это означает дорогое рабочее время.
Скользящие фитинги имеют несколько дополнительных недостатков. Со сцепкой прочность соединения сопротивляется растяжению и сжатию, но мало влияет на жесткость и прочность на подвешивание. Эта слабость становится серьезной проблемой для воздуховодов диаметром 30 дюймов и более.
Когда речь идет о крупных контрактах, зачем рисковать установкой продукта, который может работать ниже отраслевых стандартов?
Вот где фланцевые системы Excel
Что, если мы скажем вам, что фланцевые соединительные системы улучшают прочность соединения, уплотнение, жесткость и прочность подвешивания всей конструкции воздуховода И в то же время экономят деньги? Это именно то, чего достигают системы фланцевых соединений, такие как AccuFlange™ от Spinfinity.
AccuFlange™ был разработан с одной главной целью: сократить трудозатраты в полевых условиях.
Доступны как для круглых, так и для овальных воздуховодов, фланцы устанавливаются внутри воздуховода и привинчиваются или привариваются прихватками к самой спирали с бутиловой прокладкой, обеспечивающей уплотнение. Двойная стенка может обрабатываться таким же образом, с фланцем, спроектированным так, чтобы иметь два кольца, что позволяет использовать вкладыш различной толщины между ними. Для получения дополнительной информации:
- Паспорт изделия AccuFlange™
- Руководство по установке AccuFlange™
При диаметре трубы 30 дюймов или больше компания TCG Duct рекомендует использовать систему фланцевого соединения.
Фланцевые соединения не только обеспечивают более прочное соединение, повышая долговечность всей системы, но и , что наиболее важно, экономят до 50% рабочего времени при монтаже.
Чтобы узнать больше, позвоните в The Cincinnatus Group по телефону 878-295-8009 или посетите нашу контактную информацию страниц сегодня.
Модернизация коммерческого крышного оборудования HVAC
Компания TCG Duct поставляет индивидуальные адаптеры для бордюров, чтобы модернизация вашего крышного блока прошла гладко.
При установке крышного оборудования HVAC новые блоки часто поставляются с бордюрами на крыше или предлагаются в качестве аксессуаров.
Однако при демонтаже старого крышного блока для модернизации эти дополнительные бордюры на крыше часто оказываются несовместимыми с существующими бордюрами, вентиляционными отверстиями и проходами через крышу.
В The Cincinnatus Group мы изготавливаем индивидуальные бордюрные адаптеры, чтобы ваши модифицированные крышные блоки идеально подходили к месту, обеспечивая водонепроницаемое уплотнение, а также долговечность и экономичность, которые вы ищете.
В дополнение к точной настройке, в TCG мы понимаем необходимость выполнения вашего заказа с максимально возможной скоростью. С вашего первого звонка в службу поддержки клиентов TCG, в процессе заказа и доставки вы поймете разницу в обслуживании клиентов и доставке, которую мы предлагаем.
- Адаптеры для бордюров крыши, изготовленные в точном соответствии с вашими требованиями
- Быстрое оформление и доставка заказа
- Доступные высококачественные решения
Независимо от того, что вам нужно для установки крышного блока, позвоните в Cincinnatus Group по телефону 878-295-8009 или посетите нашу страницу «Свяжитесь с нами» сегодня.
Производство воздуховодов — это бизнес TCG
В TCG Duct мы можем обеспечить все или часть ваших потребностей в производстве ОВКВ. Стоимость вашего проекта определяется по списку материалов или по распечаткам, которые вы предоставляете. Наша команда инженеров, изготовителей и техников обучена работе с новейшим оборудованием и методами, которые позволяют нам соответствовать вашим строгим стандартам.
Позвольте компании TCG Duct стать вашим партнером в отрасли HVAC как опытного и высококачественного производителя воздуховодов всех типов. Наша цель состоит в том, чтобы сотрудничать с нашими клиентами таким образом, чтобы весь рабочий процесс от заказа до установки был беспроблемным, экономя время и деньги.
Cincinnatus Group поставляет традиционные прямоугольные воздуховоды, а также спиральные воздуховоды, спиральные воздуховоды с двойными стенками, воздуховоды из PCD и промышленные сварные воздуховоды.
Почему стоит выбрать Cincinnatus Group?
Являясь вашим партнером, Cincinnatus Group помогает вашей организации выделиться на рынке, выигрывать больше тендеров, экономить значительные средства и приобретать знания и навыки, необходимые вашей команде для эффективного и прибыльного решения новых задач.
- F P
9000
Брэйс вокруг стержня до канала
(OPM Page 5A.3)
3 «мин. Конечная дистанция
