Соединение проводов с помощью зажимов: какими бывают и как их применять

Содержание

порядок соединения проводов и сфера применения

Электротехнические работы, которые связаны с кабелями, сопровождаются необходимостью ремонта, монтажа, обслуживания. Во всех этих процессах используются разные специальные приспособления, в числе которых зажимы. Они позволяют нарастить провод, если не хватает метров или если нужно менять вышедший из строя участок. Также они применяются для временного подключения к тестерам, осциллографам и другим приборам. Существует большое количество видов зажимов, каждый из которых обладает своими характеристиками, достоинствами и способом подключения.

Содержание

  1. Самые распространенные виды электрических зажимов
  2. Простые клеммы с винтом
  3. Самоподтягивающие и рычажные зажимные конструкции
  4. Соединительные изолирующие зажимы
  5. Прокалывающий зажимный механизм
  6. Прокалывающие механизмы для СИП
  7. Зажим между гайкой и болтом
  8. Зажимы другого предназначения
  9. Зажимы анкерного типа под крепление
  10. Зажимы для тестовых задач
  11. Правильное соединение кабелей

Самые распространенные виды электрических зажимов

Клеммы для проводов

В магазинах электротехнической продукции можно найти широкий ассортимент различных зажимов. Они отличаются по материалу (металлический, пластиковый, пластмассовый), предназначению, способу фиксации, месту установки (улица, помещение). Все типы описать невозможно, но есть ряд моделей, которые используются чаще всего. Применение конкретного вида зажимных механизмов зависит от характеристик электросети, параметров соединений, условий эксплуатации и других важных критериев.

Простые клеммы с винтом

Винтовые зажимы для проводов позволяют выполнить соединение без нарушения структуры кабеля. Клемма надежно фиксирует провода даже из разных сплавов, таких как медь и алюминий.

Нормы толщины изоляции проводов

Конструкция приспособления представляет собой канал из металла (бронза, латунь) небольшой длины с малым диаметром. На канале есть два отверстия с резьбой для установки фиксирующих винтов. Обычно в быту используются винты одноходовые на полиэтиленовой основе или из пластика. Соединение двух отрезков производится путем установки концевых частей в канал с двух сторон, после чего производится фиксация винтами.

Можно найти различную конфигурацию зажимов в зависимости от параметров монтажа. К ним относятся:

  • диаметр проводов;
  • класс изоляции;
  • количество контактных точек;
  • токовые характеристики.

Клеммы с винтом подходят для любых технических условий, распространенных в бытовом секторе.

Самоподтягивающие и рычажные зажимные конструкции

Механизмы зажимных клемм самоподтягивающихся

Такие механизмы отличаются повышенным удобством пользования. Для работы с самоподтягивающими одноразовыми зажимами достаточно вставить зачищенный конец провода в отверстие до упора.

Пластинчатые зажимы для подключения проводника имеют внутри пружину, которая не дает проводнику ускользнуть. При прокладке внутрь кабеля пластина поджимается жилой и блокирует провод. Чтобы вытащить при необходимости провод, потребуется отжать пластину через отверстие во втором ряду при помощи отвертки. Этот тип зажимных устройств способен выдержать 3-4 повторных соединения.

Более удобной считается конфигурация, где вместо винтов используются рычаги. Провод поднимается при помощи пластины, которую фиксирует рычаг. Для работы такого устройства достаточно поднять рычаг, вставить в канал кабель и опустить механизм до щелчка. Для вытаскивания провода выполняется обратная процедура.

Соединительные изолирующие зажимы

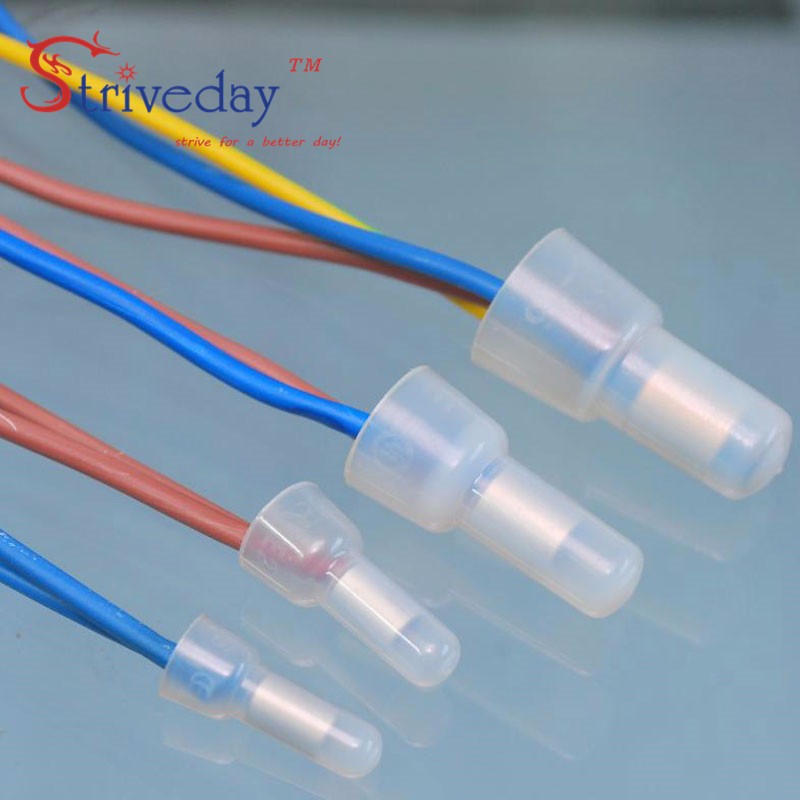

Зажимные колпачки

Зажимы спиральные для проводов используются для соединения небольших по диаметру проводников. Несколько проводов зачищаются, формируются в группу и накрываются изолирующим механизмом до упора. Для надежной фиксации колпачок следует несколько раз повернуть. Стягивание нескольких жил производится за счет конической спирали. При накручивании колпачка группа кабелей затягивается в единый узел.

Используются колпачковые соединители из пластика для электропроводки небольшой мощности. Также такие зажимы применяют при монтаже электросетей внутри дома.

Разновидности колпачков:

  • без упорных выступов;
  • с упорными выступами.

Второй вид применяется для проводов с большим диаметром.

Прокалывающий зажимный механизм

Кабельный прокалывающий зажим

Электролинии мощностью до 1 кВт используют прокалывающие зажимы. Они позволяют соединять отрезки с сечением 1,5-10 кв.мм на ответвительных линиях и с площадью 16-95 кв.мм. на магистральных.

Конструктивно они представляют собой металлический обхват, который покрыт изоляцией. Он сжимается при помощи упорного болта. На обхватывающей пластине нанесены металлические зубцы, которые прокалывают изоляцию и впиваются в сам проводник, надежно его фиксируя.

К преимуществам прокола электрического для кабеля можно отнести возможность отказа от операции по удалению изоляционного слоя. Также при работе с зажимом не требуется отключение электроэнергии на линии. Создается герметизация высокого уровня по отношению к атмосферным влияниям, таким как ультрафиолетовое излучение, влага.

Прокалывающие механизмы для СИП

Соединение с использованием влагозащищенного зажима проводов СИП

С помощью таких механизмов можно осуществить подключение СИП к голому проводу без траты времени на зачистку изоляции. Выполняются из армированного стекловолокна и полимеров.

Есть два варианта зажимов для СИП:

  • с одним болтом;
  • с двумя болтами.

Первый способ также носит название голый СИП. Подходит для подсоединения неизолированных проводов на СИП.

Второй метод с двумя болтами применяется в подключении на главных магистралях. Корпус производится из стеклоармированного полимера.

Зажим между гайкой и болтом

Болтовое соединение проводов

Простой и надежный способ фиксации с помощью болтовых зажимных приборов активно применяется на силовых сетях.

Для соединения потребуются следующие детали:

  • болт соответствующего диаметра;
  • гайка;
  • шайбы;
  • контргайка.

Таким методом можно даже соединять проводники из разных материалов.

Зажимы другого предназначения

Кроме механизмов, которые применяются для соединения электрических проводников, есть модели под другие задачи. К ним относятся зажимы под крепление подвесов, под тестовые задания, типа «крокодил» и другие.

Зажимы анкерного типа под крепление

Такая конструкция используется для крепления кабелей с сечением от 2 до 25 кв.мм. Может соединять от двух до четырех проводов. Состоит коробка с зажимами для кабелей и проводов из корпуса из полимерного материала, у которого имеется саморегулируемый зажимной механизм.

Это устройство не используется для соединения проводов. Оно предназначено именно для монтажа – крепления в подвешенном состоянии. Есть разные конфигурации анкерных зажимов для проводов сип. К ним относятся:

  • модели под самонесущие системы;
  • модели под изолированную нейтраль.

Сами механизмы используются легко. Для крепления есть открывающаяся дуга, на которую можно устанавливать кронштейны, крюки и другие приспособления, которые затем будут крепиться на теле зажима электропроводов.

Зажимы для тестовых задач

Тестовый зажим «крокодил»

Есть множество задач в электронике и электротехнике, при которых нужны зажимы для тестового использования. Это может быть проверка работоспособности устройства с помощью тестера, измерение уровня тока или напряжения или временное подключение к источнику питания. Для таких работ подходят раздвижные или нажимные конструкции с шипами, которые называются «крокодилы». Они выполняются из металла и покрываются ПВХ изолятором. Зубчатая часть должна быть открытой.

Зажимы для тестовых работ можно разделить на две больших группы – для высоковольтной и низковольтной электроники. Их отличие заключается в разных граничных условиях по току и напряжению. При работе важно не перепутать типы тестовых зажимных механизмов, чтобы не вывести из строя устройство.

Правильное соединение кабелей

Безопасное соединение проводов

Правильность процедуры соединения кабелей с помощью зажимных механизмов гарантирует качественный, безопасный и стабильный контакт. Чтобы корректно соединить две жилы, нужно следовать приведенному алгоритму.

Пошаговая инструкция по соединению кабелей:

  • Выведение рабочих проводников к месту контакта.
  • Отключение сети, вытаскивание прибора из розетки, если наращивается провод на бытовой технике.
  • Снятие изоляции на участке ввода в зажим. Зачистить концы можно с помощью ножика или используя специальный инструмент. Последний вариант предпочтительнее, так как профессиональное оборудование не повредит тонкие жилы. Зачистка производится до появления характерного блеска провода.
  • Установка неизолированных частей кабеля внутрь гильзы зажима.
  • Закрепление соответствующим способом. Это могут быть проколы электрические, стягивание, сдавливание и другие виды фиксации.

Если есть необходимость, можно дополнительно заизолировать место контакта.

Обычно работа по соединению проводов с использованием разных приспособлений осуществляется в распределительных коробках, поэтому нужно соблюдать технику безопасности.

разновидности зажимов + порядок выполнения зажимного соединения

Электротехнические работы, связанные с электрическими сетями, неизбежно сопровождаются исполнением монтажа, техобслуживания, ремонта. В свою очередь перечисленный сервис заставляет использовать зажимы для проводов разной конфигурации.

Это, как правило, относительно мелкие детали, рассчитанные на работу с разными видами и размерами проводников. База существующих зажимов велика и охватить весь ассортимент таких аксессуаров достаточно сложно. Однако есть так называемый «популярный» набор, который применяется наиболее часто.

Рассмотрим самые востребованные виды зажимов, обозначим сферу и специфику их применения, а также приведем подробную инструкцию по соединению проводов посредством таких технических аксессуаров.

Содержание статьи:

  • Популярные виды электрических зажимов
    • Вид #1 — простые клеммы с винтами
    • Вид #2 — зажимы самоподтягивающие и рычажные
    • Вид #3 — соединительные изолирующие зажимы
    • Вид #4 — прокалывающий зажимной элемент
    • Вид #5 — зажим между болтом и гайкой
  • Зажимы иного предназначения
    • Зажимы анкерного исполнения под крепление
    • Зажимы для проводов под тестовые нужды
  • Инструкция по соединению проводов зажимом
  • Выводы и полезное видео по теме

Популярные виды электрических зажимов

На практике монтажа электрических схем применяются специальные технические аксессуары — зажимы самого разного исполнения. Конкретное применение обусловлено многими критериями, начиная от назначения сети и заканчивая технико-эксплуатационными параметрами соединений.

Вид #1 — простые клеммы с винтами

Чем примечателен такой вариант разновидности аксессуаров – клемма позволяет выполнять надёжное соединение без явного нарушения структуры проводников. При этом допустимо выполнять сочленение проводников на основе разных металлов, например, медного и алюминиевого.

Широко распространенными в бытовой практике считаются одноходовые клеммы на полипропиленовой (полиэтиленовой) основе.

Конструкция представляет собой металлический, обычно латунный или бронзовый, короткий канал малого диаметра, оснащенный двумя отверстиями с резьбой под винты-фиксаторы.

Простейшая конструкция винтового зажима на базе полипропиленовой основы. Под корпусом из полиэтилена «спрятана» металлическая втулка с винтами-фиксаторами, поджимающими концы проводов, вставленные внутрь втулки

Такой металлический канал внедрён внутрь полиэтиленовой оболочки, обладающей хорошими свойствами изолятора. Для того, чтобы сочленить два отдельных проводника, концевые части этих проводников помещаются в канал с двух сторон, после чего надежно фиксируются (прижимаются) винтами.

Существует разная конфигурация канальных , исходя из таких параметров монтажа, как:

  • диаметр проводников,
  • токовые характеристики,
  • класс изоляции,
  • число контактных точек.

Фактически, подбор таких аксессуаров возможен под любые технические условия, особенно те, что актуальны для бытового сектора.

Вид #2 — зажимы самоподтягивающие и рычажные

Эта разновидность соединительных аксессуаров характерна увеличенным удобством для пользователя. К примеру, если воспользоваться самоподтягивающими зажимами одноразового применения, достаточно зачищенную конечную часть провода вставить до упора внутрь отверстия зажима.

Конструкция пластинчатого типа самоустанавливающаяся в положение «зажима». При монтаже достаточно приподнять пластину лезвием отвертки и вставить конец провода или просто вставить, в случае с одной жилой, без помощи отвертки

Внутри конструкции есть пружинистая пластина, которая установлена режущей частью в «противоход» проводнику. Когда провод вводится внутрь канала до упора, пластина поджимается металлической жилой и врезается «противоходной» частью в тело провода.

Для освобождения проводника требуется отжать пластину отвёрткой через отверстие второго ряда. Такого вида зажимы не поддерживают многократного использования. Их хватает на 3-4 раза повторных соединений.

Удобная конфигурация, где используются специальные рычаги вместо традиционных винтов. Этот конструктивный вариант поджимает провод пластиной, которая фиксируется рычагом

Многочисленную повторяемость соединений поддерживают похожие конструкции, но дополненные пресс рычагом. Применение на практике подобных аксессуаров простое.

Достаточно поднять рычаг перпендикулярно каналу, вставить зачищенный проводник и опустить рычаг до щелчка. Провод будет надежно закреплен. Соответственно, обратная операция выполняется в случае высвобождения провода из канала.

Вид #3 — соединительные изолирующие зажимы

Аксессуары подобного рода обеспечивают соединение проводников, относительно небольших по диаметру. Фактически, соединительные изолирующие зажимы (техническая аббревиатура – СИЗ) представляют некий ручной инструмент той же скрутки.

Два или несколько предварительно зачищенных концов проводников формируются в группу и «накрываются» соединительным изолирующим колпачком до упора. Затем колпачок несколько раз проворачивают.

Внутри такой системы внедрена пружинная спираль, имеющая коническую форму. По мере накручивания колпачка спираль обхватывает группу концов проводников и плотно стягивает в единый узел, зажимая их внутри.

Колпачковый тип элементов, при помощи которых организуется вполне надежное соединение проводников относительно небольшого сечения. Как правило, используются подобные элементы на электрических сетях с напряжением 110-220 вольт

Колпачковые соединители применяются, как правило, на электропроводке относительно небольшой мощности. Очень часто этот вид зажимов выбирают при монтаже .

Существуют две разновидности исполнения колпачков:

  • конусообразная прямая форма без упорных выступов;
  • конусообразная прямая форма с наличием упорных выступов.

Вторая конфигурация, как правило, отличается несколько увеличенным диаметром и предназначена для скрепки проводников большего диаметра.

Вид #4 — прокалывающий зажимной элемент

На электрических линиях мощностью до 1 кВ часто используются зажимы прокалывающего типа. Такого типа аксессуары допускают работу с проводниками сечением 1,5 – 10 мм2 на линиях-ответвлениях или работу с проводниками 16 – 95 мм2 на основных магистральных линиях.

Конструкция представляет собой металлический пластинчатый обхват, покрытый изоляцией, который сжимается силой давления от упорного болта.

Обхватывающие проводник пластины оснащены острыми металлическими зубцами, которые под силой давления прокалывают изоляцию провода и впиваются непосредственно в тело проводника.

Зажимающая конструкция, принцип действия которой основан на прокалывании изоляции проводника с последующим плотным контактом к металлической жиле. Используются обычно такие изделия на высоковольтных сетях

Преимущества таких конструкций очевидны. Работа с ними позволяет отказаться от трудоёмких операций съёма изоляции. Кроме того, конструкция прокалывающих зажимов выполнена таким образом, что позволяет выполнять работы без отключения подачи электричества в линию.

Зажимы прокалывающего типа обеспечивают высокую степень герметизации по отношению к атмосферному влиянию.

Изоляция полимерная, устойчивая к воздействию ультрафиолета, для усиления прочности армирована стекловолокном. Имеется изолирующий резиновый колпачок для наконечника.

Вид #5 — зажим между болтом и гайкой

Нередко на силовых сетях монтажниками используется простой, но вполне надёжный способ скрепки через обычный болтовой зажим.

Для организации соединения подобного рода необходимы всегда доступные детали:

  • болт подходящего диаметра;
  • гайка к болту;
  • две шайбы по размеру;
  • контргайка.

Подобным способом допустимо соединять разнородные электрические проводники, например, медь и алюминий.

Пример создания соединения разных по структуре металла проводников при помощи обычного болтового зажима. Задача разделения непосредственной связи «медь-алюминий» решается простым добавлением лишней шайбы

Однако теоретически такое сочетание не рекомендуется в электрической практике по причине разных химических свойств металлов.

Зажимы иного предназначения

Помимо конструкций зажимов предназначенных под соединения , существует разновидность подобного рода аксессуаров под иные цели.

Зажимы анкерного исполнения под крепление

Конструкции зажимов для крепления (подвеса) проводов сечением 2 – 25 мм2 в количестве от двух до четырех жил. Конструктивно анкерный аксессуар состоит из полимерного корпуса, наделённого саморегулируемым зажимным клином.

Устройство, конструкция которого также предполагает выполнение роли зажима. Однако в этом случае речь идёт уже не о соединении проводников, а о способе монтажа – закрепления в подвесном состоянии

Выпускаются две конфигурации анкерных зажимов:

  • под самонесущие системы;
  • под изолированную несущую нейтраль.

Механизм имеет легко открывающуюся дужку, благодаря чему удобно и просто устанавливать зажим на кронштейны, зацепы, крюки с последующим закреплением на теле зажима электрических проводов.

Зажимы для проводов под тестовые нужды

Часто практика электроники и электрики предполагает использование зажимов так называемого «тестового» назначения. Традиционно такими аксессуарами выступают «крокодилы» — зубчатые раздвижные (нажимные) металлические конструкции.

Зубчатая часть такого зажима остаётся открытой, тогда как часть под нажим изолируется ПВХ материалом.

Ещё один вариант исполнения зажимающих элементов, принадлежащих классу тестируемого оборудования. Так называемые зажимы типа «крокодил» используются для организации временного контакта, например, для измерения напряжения

Используются такие аксессуары для временного крепления (зацепления) к проводам, к примеру, с целью измерения тока или напряжения сети.

Этот вид зажимов можно условно разделить на две категории – для низковольтной электроники и для высоковольтных электрических сетей. Обе категории отличаются одна от другой граничными техническими параметрами по току.

Инструкция по соединению проводов зажимом

Собственно, порядок исполнения работ, в данном случае, — соединение проводов с помощью различных типов зажимов, простой и понятный. Его вполне можно выполнить своими силами.

Первым делом потребуется вывести рабочие проводники к месту сопряжения. И  на участке ввода в гильзу зажима.

Далее тщательно зачистить оголенную концевую часть до характерного блеска — для работы лучше .

Процедура зачистки концевой части провода перед созданием соединения с помощью винтового зажима. Стоит отметить – такую процедуру значительно удобнее выполнять специальным инструментом для съема изоляции

Теперь предстоит вставить подготовленные концы внутрь гильзы зажима и закрепить.

При необходимости такое соединение можно дополнительно заизолировать.

Процедура зажима вставленных в гильзы зачищенных частей проводов. Точно такая же операция выполняется по встречной стороне колодки. Зачастую работу с зажимами проводят в силовых щитах или распределительных коробках

Ещё проще осуществляется работа по соединению проводников, когда используется зажим прокалывающего типа или по типу самоустанавливающегося пружинного .

Выводы и полезное видео по теме

Как соединять провода и какими пользоваться аксессуарами в том или ином варианте скрепки? Об этом в подробностях рассказывает и показывает видеоролик:

Разнообразие механических элементов, исполняющих роль надежного зажима, существенно облегчает производство монтажных и наладочных работ. Благодаря использованию таких элементов, повышается уровень безопасной эксплуатации электросетей.

Единственный нюанс – правильное применение таких аксессуаров, так как несоответствие технических возможностей грозит свести на нет все преимущества зажимов.

Есть опыт выбора и использования зажимов для проводов? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.

Как закрепить NM с помощью пластиковых хомутов для электрических коробок

По

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 27.07.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет



Йенвен / Getty Images

Обзор проекта

При использовании некоторых типов пластиковых электрических коробок вы можете столкнуться со встроенными зажимами для проводов пластиковых электрических коробок сзади.

Как вы используете эти зажимы? Вы должны выбить их полностью?

Зажимы для проводов электрических коробок, при всем их удобстве, могут быть немного сложными в использовании. Они требуют некоторой ловкости и только первого количества силы. Но при правильном использовании пластиковые зажимы для электрических коробок могут реально сэкономить время по сравнению с металлическими кабельными зажимами.

Основные сведения о пластиковых зажимах для электрических коробок

Когда вы устанавливаете новую розетку, выключатель света или соединение, вы используете электрическую коробку. Этот ящик может быть как пластиковым, так и металлическим.

Металлические электрические коробки прочны, и у них редко возникают проблемы с удержанием прочного крепления на шпильке. Сзади у них либо есть встроенные винтовые зажимы для кабеля, либо пробитые отверстия, которые позволяют добавлять отдельные зажимы.

Пластиковые электрические коробки стоят меньше, чем электрические коробки, и иногда не так хорошо держатся на шпильках, как металлические коробки. Но для большинства целей вполне подходят пластиковые коробки.

Эти коробки, называемые формованными розетками со встроенным кабельным зажимом, существуют с 1972 года, и за последние полвека в них было внесено несколько существенных изменений. Первоначальный дизайн предусматривал тонкостенную коробку, которая должна была быть отлита под давлением . Объединение всего пластика в единую форму позволило сэкономить на производственных затратах, но также усложнило пользователям процесс пробивки крепежного кронштейна внутрь.

Один из способов упростить использование встроенных кабельных зажимов — сначала ослабить их с помощью отвертки, а затем протолкнуть кабель через зажим. Должно быть достаточное трение, чтобы удерживать кабель, но не настолько сильное, чтобы было трудно вставить кабель.

Коды и разрешения

Закрепление электрического кабеля в коробке является хорошей практикой и обеспечивает более безопасную установку. Однако вам не нужно закреплять провод NM или Romex внутри пластиковой коробки. В электрических нормах указано, что вы должны скреплять скобами на твердой поверхности (шпильке) восемь дюймов или ближе к внешней стороне коробки. Скоба обеспечивает надежную фиксацию, поскольку она отделена от самой коробки.

Но у электрической коробки есть створки или двери, которые вы открываете с одного конца, чтобы пропустить провод. Вы можете выломать одну сторону этих клапанов (вместо того, чтобы пробивать их полностью), создав прочную дверцу, которая будет действовать как зажим, удерживающий провод внутри коробки.

Несмотря на то, что зажимы предоставляются, вам не нужно использовать метод зажима. Электрический код требует, чтобы вы скрепляли скобами в пределах 8 дюймов от коробки. Тем не менее, чем больше вы можете обезопасить провод, тем лучше соединение. Итак, если предусмотрены зажимы, используйте зажимы.

Вопросы безопасности

Электромонтажные работы всегда требуют, чтобы вы отключили цепь автоматическим выключателем. Просто щелкнуть выключателем недостаточно. После выключения автоматического выключателя проверьте наличие питания внутри коробки с помощью тестера напряжения. Также рекомендуется протестировать сам тестер напряжения, сначала попробовав его на известном проводе под напряжением.

Оборудование/инструменты

  • плоская отвертка
  • Бесконтактный тестер напряжения
  • Инструмент для зачистки проводов
  • Потрошитель проволоки
  • Канцелярский нож или ножницы
  • Перчатки

Материалы

  • Электрический кабель НМ
  1. Стабилизация коробки

    Поместите коробку на ее окончательное место и прикрепите к шпильке, чтобы она была устойчивой во время работы.

  2. Пробойник Откройте зажим

    Дверца на задней части ящика откидывается только в одном направлении; петли всегда находятся по внешнему периметру коробки. Вставьте плоскую отвертку в зажим. Обычно одного удара достаточно, чтобы выломать дверь из прикрепленной к ней коробки. Сторона петли должна оставаться на месте, и ее должно быть трудно освободить, даже если вы попытаетесь.

  3. Открыть зажим

    Не снимая отвертку с дверцы коробки, приподнимите дверцу на размер толщины отвертки. Не открывайте зажим полностью; в противном случае зажим потеряет силу захвата.

    Пока не разрывайте и не зачищайте электрический кабель. Держите конец кабеля тупым, так как это облегчает проталкивание кабеля в коробку.

  4. Вставьте кабель в коробку

    Сзади протолкните электрический кабель через зажим в коробку. Если кабель изгибается или изгибается, снимите его и немного приподнимите зажим. Затем попробуйте снова вдавить кабель в коробку.

  5. Протяните кабель через коробку

    С открытой стороны электрической коробки протяните кабель. Всегда полезно протянуть кабель не менее чем на 6 дюймов. Лучше больше, чем меньше. При необходимости вы всегда можете отрезать лишний кабель.

  6. Разорвать и зачистить провод

    С торчащим из коробки электрическим кабелем НМ сорвите оболочку кабельным рыхлителем. Обрежьте обшивку ножницами или канцелярским ножом до дверцы зажима. Отрежьте бумажную обложку и выбросьте ее. Наконец, снимите покрытие с проводов с помощью инструмента для зачистки проводов.

Когда звонить специалисту

Всегда привлекайте лицензированного электрика к проекту всякий раз, когда вы чувствуете себя некомфортно. Зажим провода NM в задней части пластиковой коробки сам по себе является простым проектом. Но это связано с более крупной и важной проблемой работы с электрическим током.

Как закрепить кабель NM (Romex) в металлической распределительной коробке

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 14.08.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Арнольд Рейнхольд

Неметаллический или NM-кабель (обычно известный под торговой маркой Romex) должен быть прикреплен к электрическим коробкам в точке, где кабель входит в коробку. Это требование кода является важной функцией безопасности, которая защищает проводные соединения внутри коробки в случае, если кабель будет вытянут. Это также предотвращает трение кабеля о край коробки и потенциальное повреждение оболочки. Большинство пластиковых коробок имеют встроенные пружинные язычки, которые фиксируют кабель, когда он вставляется в коробку. Когда дело доходит до металлических коробок, вы можете использовать несколько различных методов зажима, но сначала вам нужно удалить заглушку в коробке.

Удаление заглушки

Выбивные отверстия — это маленькие металлические диски, закрывающие отверстия по бокам или сзади металлической электрической коробки. Вы удаляете столько заглушек, сколько вам нужно для количества кабелей, которые будут входить в коробку, а остальные оставляете на месте. В коробке не должно быть открытых выбивных отверстий, которые пусты, так как это ставит под угрозу защиту, обеспечиваемую корпусом коробки.

Посмотрите на боковую часть коробки и найдите отверстие, в котором вы хотите установить кабель. Некоторые нокауты имеют прямую прорезь в центре. Чтобы удалить заглушку этого типа, вставьте отвертку с прямым лезвием в прорезь и поворачивайте ее вперед и назад, пока заглушка не отделится от коробки. Другой тип выбивки не имеет прорези и должен быть выбит молотком и отверткой. Ударьте его сильно, и он отклонится от отверстия (не волнуйтесь, вы не повредите коробку). Возьмите выбивной диск плоскогубцами и поверните его, пока он не освободится.

Теперь вы готовы использовать один из следующих типов зажимов для крепления кабеля NM к коробке.

Крепление кабеля с помощью внутреннего зажима

Некоторые металлические коробки поставляются с седловидными зажимами, уже установленными внутри коробки. Обычно есть два зажима, каждый из которых может удерживать два кабеля. Если рядом с выбивным отверстием, которое вы используете, нет зажима, просто отвинтите зажим и переместите его в нужное место. Рядом с каждой парой выбивных отверстий должно быть предварительно просверлено отверстие для зажимного винта. Вставьте кабель в заглушку и просуньте его под зажим. Затяните винт зажима, чтобы зафиксировать кабель.

Использование кабельного зажима с контргайкой

Зажим с контргайкой — это классический металлический кабельный зажим с коротким цилиндром с резьбой и контргайкой на одном конце и седловидным зажимом с двумя винтами на другом конце. Чтобы установить этот тип хомута, вставьте конец с резьбой в выбивное отверстие в коробке, затем навинтите контргайку на конец с резьбой изнутри коробки. Затяните гайку плоскогубцами. Вставьте кабель через скобу зажима в коробку и затяните винты на скобе, чтобы зафиксировать кабель.

Наконечник

Расположите зажим таким образом, чтобы седлообразные винты были обращены к вам. Это облегчает затягивание винтов при установке кабеля. Вы также можете сначала закрепить зажим на кабеле, а затем установить кабель и зажим в металлическую коробку.

Использование пластиковых вставных соединителей

Новинкой на блоке является пластиковый разъем push-in. Для них есть несколько различных конструкций, но в основном все они представляют собой пластиковые втулки, которые защелкиваются в выбивном отверстии в металлической коробке. Кабель вставляется через разъем и фиксируется пружинным язычком или другим приспособлением. Одна версия включает в себя небольшую часть ворот, которую вы вставляете в щель (аналогично действию гильотины), а затем зажимаете ворота плоскогубцами, чтобы закрепить кабель.

Наконечники для фиксации кабеля

Вот некоторые стандартные методы, которым нужно следовать, чтобы ваши монтажные работы выглядели как работа профессионала:

  • Около 1/2 дюйма внешней оболочки кабеля должно выступать в коробку за кабельный зажим. Это гарантирует, что кабель будет надежно удерживаться, а зажим не сожмет и не повредит изоляцию вокруг отдельных жил провода. Прямой контакт кабельного зажима с самими проводами, а не с внешней оболочкой кабеля, является нарушением правил.
  • В коробку должно быть не менее 6 дюймов свободного провода для подключения; 8-10 дюймов еще лучше. Этот лишний провод обеспечивает провисание, необходимое для выполнения различных проводных подключений к устройствам, а также обеспечивает достаточный излишек провода на случай, если в будущем потребуется обрезать провода.
  • Никогда не вводите два кабеля в коробку через одно и то же выбивное отверстие с предварительно установленными кабельными зажимами. Для каждого кабеля требуется собственное выбивное отверстие и зажим. Для установленных зажимов (независимо от того, металлические они или пластмассовые) в каждый разъем данного типа должно быть установлено не более 2-х проводов.
  • Будьте осторожны, чтобы не затягивать кабельные зажимы слишком сильно, чтобы не сломать оболочку кабеля или не повредить изоляцию на отдельных проводниках. Зажимы должны быть достаточно тугими, чтобы кабели нельзя было выдернуть руками.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
