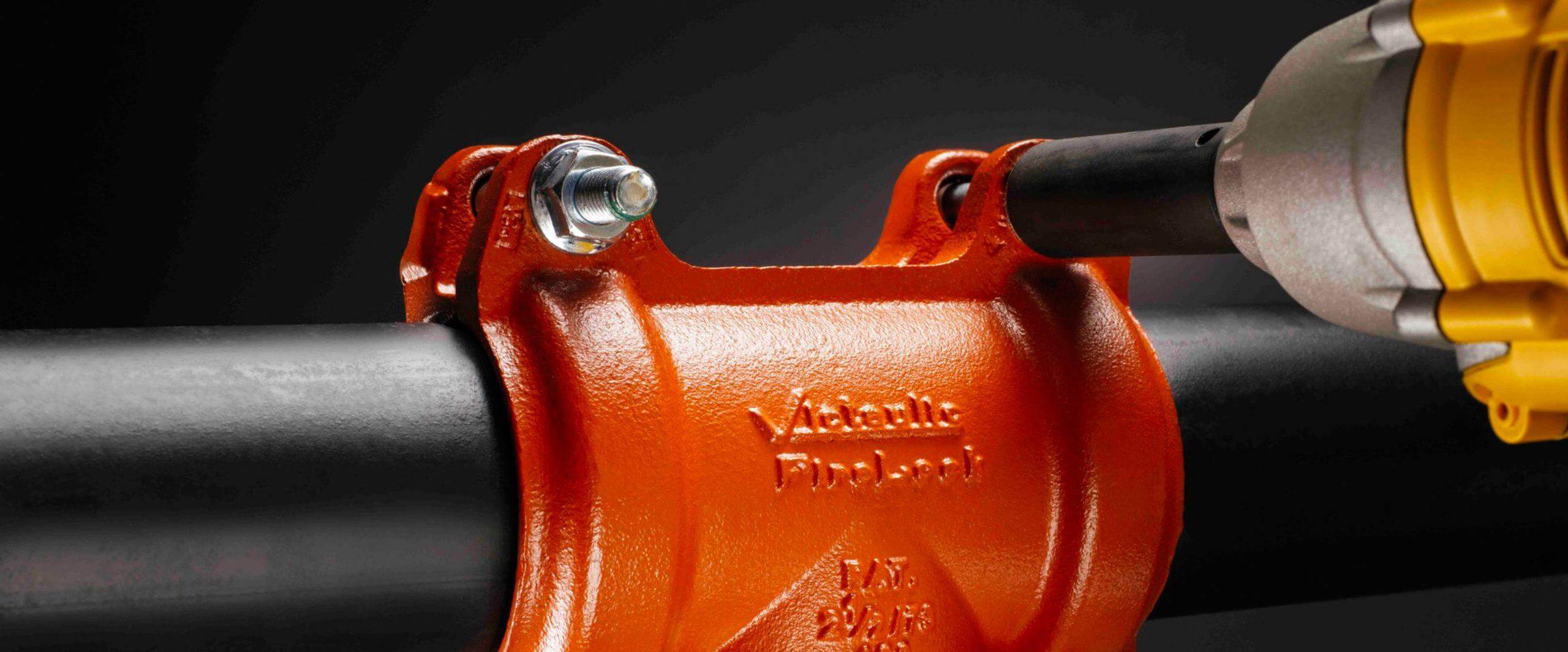

Соединение труб оцинкованных: Соединение оцинкованных труб без сварки Грувлок LedeGroove

Трубы оцинкованные водопроводные: достоинства и особенности монтажа

Основная проблема стальных водопроводных труб — подверженность коррозии. Чтобы увеличить срок службы изделий и избавиться от появления ржавчины, стальные трубы покрывают изнутри и снаружи слоем цинка. Однако известно, что цинк — металл токсичный, накапливаясь в организме он способен вызывать тяжелые формы отравления. Этот факт заставляет задуматься о том, насколько безопасно использовать оцинкованные трубы в водопроводных магистралях.

Содержание

• Способы оцинковки
• Чем хороши оцинкованные водопроводные трубы
  • Опасно ли использование оцинкованных труб для воды
• Особенности монтажа оцинкованных труб
  • Резьбовое соединение
  • Сварка

Способы оцинковки

Оцинковка предохраняет трубу от влаги и контакта с атмосферным кислородом, двух факторов, которые всегда являются причиной появления ржавчины. Цинк — металл, обладающий антикоррозийными свойствами, поэтому при нанесении на трубное изделие он закрывает доступ воздуха и воды к стальным поверхностям и блокирует процессы ржавления.

Сколько прослужит такая труба зависит от качества покрытия и его толщины.

Есть несколько вариантов оцинковки:

Гальванотехника	Нанесение покрытие происходит в результате электролиза, в результате чего молекулы цинка под воздействием электротока притягиваются к поверхности трубы и оседают на ней. Покрытие при этом получается пористым, не обладающим высокой адгезивностью. Толщина слоя оцинковки достигает 10-25 мкм.
Оцинковка горячим способом	Суть процесса — погружение тщательно отшлифованной трубы в расплавленный цинк. Защитный слой при этом более плотный, его толщина от 40 до 200 мкм. Покрытие бывает недостаточно ровным из-за образующихся в процессе оцинковки наплывов.
Термодиффузия	Оцинковка проводится при высокой температуре парами цинка в специальной закрытой емкости. Такое покрытие наиболее надежное, прочное и ровное.

Обратите внимание! После оцинковки масса трубы увеличивается примерно на 3 %.

Чем хороши оцинкованные водопроводные трубы

Труба после оцинковки не только обладает антикоррозийной защитой, благодаря обработке внутренней поверхности увеличивается ее пропускная способность, поскольку гладкие стенки не зарастают отложениями.

Стальная оцинкованная труба обладает небольшим тепловым расширением, свободно выдерживает температуру от 20 до 140°С и давление рабочей среды 1,6 МПа.

Это прочное изделие способно выдерживать гидроудары, его трудно повредить путем механического воздействия.

Средний срок службы оцинкованных трубных изделий составляет 20-30 лет.

Обратите внимание! По сравнению с трубами из обычной стали длительность работы оцинкованных изделий значительно увеличивается. Если обычная стальная труба служит не более 5 -10 лет, то труба из оцинкованной стали может работать до 20-30 лет.

Опасно ли использование оцинкованных труб для воды

Трубы из углеродистой стали с оцинковкой применяют для внутридомовой подачи воды, не смотря на токсичность цинка. Хотя ни в одной стране мира цинк не включен в список веществ, которые являются канцерогенами. Так что проблема просто надумана.

По существующим нормативам контакт цинка с водой для питья не представляет собой опасности.

Обратите внимание! Для того чтобы цинк растворился в воде, температура рабочей среды в трубах должна быть не меньше 100°С. Но даже в этом случае он не может вызвать отравления. Предельно допустимая концентрация цинка в воде 5 мг на литр, а в норме его потребление человеком в сутки должно быть 10 — 20 мг.

Строительные нормы позволяют устанавливать трубы из оцинкованной стали для ХВС и ГВС, а также для отопления, поскольку они не наносят вреда здоровью.

Особенности монтажа оцинкованных труб

Монтаж труб с оцинковкой требует осторожности и особого подхода, поскольку при соединении труб очень просто повредить защитный слой. Сложностями при монтаже объясняется сравнительно низкая популярность изделий из оцинковки несмотря на ее очевидные достоинства.

В трубопроводных системах из оцинкованных изделий применяют резьбовое соединение или сварку.

Резьбовое соединение

Сложность возникает тогда, когда приходится наносить резьбу вручную. Для этого понадобятся специальные инструменты:

• Тиски для трубы, чтобы исключить вращение изделия при нанесении резьбы и, соответственно, повреждения защитного покрытия.
• Плашка с направляющей рамкой, оснащенная держателем и воротком для нарезки.
• Напильник по металлу для зачищения фаски.

Процесс требует необходимых навыков, и знаний, поэтому проще купить трубу с уже готовой резьбой.

Когда резьба наносится в производственных условиях после термодиффузии, она надежно защищена и подходит для монтажа с применением фитингов.

Фитинги для оцинкованных труб

Горячая же оцинковка повреждает резьбу, на ней часто образуются наплывы, и потому ее необходимо заново подготовить. Тем не менее, резьбовое соединение оцинкованных труб довольно прочное и надежное.

Сварка

Долгое время считалось, что сварка не подходит для монтажа оцинкованных труб, поскольку в области шва полностью испаряется защитное покрытие, что неизбежно приводит к появлению ржавчины в месте шва. Поэтому использовать более дорогие оцинкованные изделия, если они прослужат столько же, сколько дешевые аналоги из обычной стали, попросту не имеет смысла. Причина в том, что температура кипения цинка — 900°С, а для того, чтобы расплавить стальную трубу требуется нагреть ее до 1500°С.

В настоящее время известно несколько способов сварки, которые исключают повреждение покрытия. Они основаны на том, чтобы не допустить испарение цинка. С этой целью применяют специальный флюс — защитный раствор, который предохраняет металл от выгорания. Для образования сварочного шва при этом используют присадок, который плавится и образует прочное соединение.

В качестве защиты можно вместо флюса использовать углекислоту.

Обратите внимание! Чтобы избежать пористости соединения, в зоне шва цинковое покрытие зачищают.

Для тонкостенных труб, диаметр которых не превышает 5 мм используют газоэлектросварку и накладное медное кольцо, которое после выполнения шва снимают, что сохраняет целостность покрытия в месте соединения.

Оцинкованные трубы и фитинги из углеродистой стали (пресс-система) Sanha-Therm | ООО «Бивир»

Общая техническая информация по категории «Оцинкованные трубы и фитинги из углеродистой стали (пресс-система)».

Трубы из углеродистой стали (черные) давно являются одними из самых экономичных материалов для систем отопления. Обычно соединение данных труб осуществлялось с помощью сварки. Но после появление технологии пресс-обжима монтаж систем отопления стал значительно надежнее, быстрее и безопаснее.

Пресс-система SANHA-Therm включает в себя качественные пресс-фитинги SANHA- Therm с черным уплотнением из EPDM (этилен-пропилен-диеновый каучук) и трубы из высокоуглеродистой стали SANHA-Therm no DIN EN 10305-3. Тщательно разработанная пресс-система SANHA-Therm и её компоненты предлагают экономичное решение для замкнутых систем отопления, холодоснабжения. В то же время SANHA-Therm отлично подходит для пневматических систем и систем пожаротушения по DIN EN 10346 (серия DZ).

Пресс-системы Sanha-Therm отлично зарекомендовали себя не только в Европе, но вот уже много лет успешно функционируют во многих зданиях России.

Техническая документация, сертификаты и инструкции по монтажу

Видеоинструкция монтажа пресс-фитингов диаметров от 15 до 35 мм

Видеоинструкция монтажа пресс-фитингов диаметров от 42 до 54 мм

Видеоинструкция монтажа пресс-фитингов диаметров от 76,1 до 88,9 мм

Видеоинструкция монтажа пресс-фитингов диаметра 108 мм

Вопросы и Ответы

Какие основные преимущества использование оцинкованных труб и пресс-фитингов из углеродистой стали?

Углеродистый трубы являются традиционным для России материалом, мы можем их видеть практически в любом здании.

Их главное преимущество — это невысокая стоимость и способность выдерживать высокие нагрузки по давлению и температуре, малые линейные расширения. Серьезный недостаток таких труб — это соединение при помощи сварки или резьбы. Процесс соединения получается достаточно сложным, трудоемким и не безопасным. Система труб и фитингов из оцинкованной стали Sanha-Therm лишена этих недостатков т. к. соединяется при помощи пресс-фитингов.

Где можно применять систему труб и пресс-фитингов Sanha-Therm?

Система Sanha-Therm применяется для горизонтальной и вертикальной разводки систем центрального отопления, охлаждения, подвода сжатого воздуха, спринклерного пожаротушения. Не предназначены для питьевого водоснабжения.

Какие характеристики системы Sanha-Therm?

Максимальное рабочее давление для системы Sanha®-Therm 16 бар (1 бар примерно равен 1 атмосфере), рабочая температура от -30° С до 120° С.

Чем отличаются трубы с внешней оцинковкой Sanha-Therm серии 24000 от труб с внешней и внутренней оцинковкой Sanha-Therm серии 24000-DZ и какие фитинги к ним подходят?

Трубы с внешней и внутренней оцинковкой Sanha-Therm серии 24000-DZ используются только для систем спринклерного пожаротушения. Трубы с внешней оцинковкой Sanha-Therm серии 24000 используются для систем центрального отопления, охлаждения, подвода сжатого воздуха. Соединяются трубы одинаковыми фитингами – серии 24000.

Можно ли использовать пресс-фитинги Sanha-Therm с трубами из углеродистой стали других производителей?

Не разрешается

Можно ли использовать трубы системы Sanha-Therm с пресс-фитингами из углеродистой стали других производителей?

Не разрешается

Какие пресс-клещи и пресс-хомуты используются для монтажа системы Sanha-Therm??

Для монтажа пресс-фитингов Sanha-Nirosan используются пресс-клещи с профилем SA, М или V и пресс-хомуты с профилем SA или М соответствующего диаметра. Допускается использование пресс-инструмента различных производителей.

Как сказывается наличие резинового уплотнительного кольца EPDM на характеристики и долговечность системы Sanha-Therm?

Данное кольцо необходимо для правильного монтажа пресс-систем. Срок службы систем составляет не менее 50 лет. Характеристики систем значительно выше существующих стандартов для водоснабжения и отопления. Для справки: резиновое уплотнительное кольцо производится из материала высокой степени прочности, из аналогичного материала изготавливается покрытие для спортивных беговых дорожек.

Как можно перейти с системы Sanha-Therm на другие системы металлические, пластиковые?

Вы сможете сделать переход на другие системы с помощью резьбовых фитингов или фланцевых соединений.

Можно ли соединять с помощью сварки элементы системы Sanha-Therm?

Категорически запрещено. Элементы пресс-систем из оцинкованной стали нельзя соединять при помощи сварки, а также нельзя приваривать никакие элементы других систем.

Можно ли гнуть трубы из оцинкованной углеродистой стали Sanha-Therm?

Допускается холодная гибка труб до 28 диаметра включительно с помощью трубогиба. Минимально-допустимый радиус изгиба при этом равняется 3,5D (где D это внешний диаметр трубы). Данные по радиусу изгиба вы можете найти в инструкции по монтажу.

Можно ли резать трубы из оцинкованной углеродистой стали Sanha-Therm с помощью «болгарки»?

Нельзя. Так как в этом случае будет не только сильно повреждён слой около места резки, но и нельзя будет гарантировать перпендикулярность резки оси трубы, что в свою очередь, необходимо для правильного монтажа и установки трубы в фитинг. Для резки труб с диаметром от 15 мм до 35 мм включительно можно пользоваться ручным инструментом, для резки труб с диаметром от 15 мм до 108 мм включительно нужно пользоваться электрическим инструментом. Резку необходимо осуществлять перпендикулярно оси трубы. После резки необходимо зачищать место резки от заусенцов.

Какая гарантия предоставляется на системы Sanha-Therm?

На системы Sanha-Therm предоставляется гарантия 5 лет.

Какой срок службы системы Sanha-Therm?

Расчетный срок службы системы составляет не менее 50 лет при соблюдении условий эксплуатации.

Отдел продаж

129164, г. Москва, ул. Ярославская д. 21А

Телефон

+7 495 798-36-81

Как соединить оцинкованные трубы

Если вам необходимо соединить оцинкованные трубы, мы объясним, как это делается. Однако, если вы хотите перейти на медь или пластик для ремонта, вы можете это сделать, но для этого вам потребуется использовать некоторые специальные фитинги.

Ковкие фитинги для труб — это фитинги, обладающие свойством податливости. Это физическое свойство металлов и металлоидов или любых других веществ. Мы называем металл ковким, когда его можно легко деформировать, особенно ударом молотка или прокаткой, без образования трещин в металле. Ковкость важна для формирования прессованных материалов, таких как металлы и пластмассы.

Ковкие фитинги обычно используются для соединения стальных труб. Однако для оцинкованных труб используются оцинкованные ковкие фитинги. Фитинги из ковкого чугуна наиболее распространены среди ковких фитингов и доступны во многих различных типах и размерах.



Для соединения оцинкованных труб без резьбы используйте муфту, обеспечивающую герметичное соединение. Важно знать тип муфты, используемой для оцинкованных труб, оцинкованных гибких фитингов и процедуру установки, чтобы обеспечить герметичность труб. Оцинкованные трубы имеют шероховатое или гладкое оцинкованное покрытие, в зависимости от типа процесса нагрева, используемого для цинка и стали. Большинство обычных оцинкованных труб имеют шероховатую поверхность, что может вызвать опасения при попытке надежно герметизировать две трубы.

Шаг 1

Измерьте наружный диаметр каждой трубы рулеткой. Если диаметры совпадают, выбирайте стандартную муфту. Если диаметры разные, выбирайте ступенчатую муфту.

Шаг 2

Посмотрите на оцинкованную поверхность трубы, чтобы определить, является ли покрытие шероховатым или гладким. Если оцинкованное покрытие выглядит и ощущается шероховатым, выберите муфту, изготовленную для трубы с шероховатой поверхностью. Попросите муфты с «шероховатой поверхностью», так как они имеют допуски для всех типов неровных поверхностей труб, таких как бетонные и чугунные трубы.

Шаг 3

Убедитесь, что конец прямой, совместив столярный уровень с концом трубы без резьбы. Если конец ножовки или бензопилы не находится заподлицо, используйте ножовку или бензопилу, чтобы отрезать торцевой квадрат. Используйте металлическую шлифовальную машину, чтобы удалить грубые края с конца трубки.

Шаг 4

Протрите трубу тряпкой и обезжиривателем на водной основе, чтобы удалить грязь и пятна с соединения. Соедините концы труб. Совместите муфту с центром соединения труб и нарисуйте карандашом линию на каждой трубе с каждого конца муфты.

Шаг 5

Вставьте один конец оцинкованной трубы без резьбы в муфту. Совместите конец муфты с нарисованной линией на трубе. Вставьте вторую трубу в муфту и отцентрируйте муфту между двумя нарисованными линиями.

Шаг 6

Затяните крепежные болты, пока муфта не удержит оцинкованную трубу на месте. Используйте динамометрический ключ, настроенный на требуемый момент затяжки, указанный на метке муфты, чтобы равномерно затянуть болты, пока ключ не защелкнется.

Информация предоставлена ​​поставщиком фитингов для оцинкованных труб .



Как соединить оцинкованные трубы без резьбы

Оцинкованные трубы без резьбы соединить сложно. Другими словами, вы не можете просто скрутить две трубы вместе, чтобы герметизировать их. Но не означает ли это, что их соединение невозможно? Существует множество способов соединения оцинкованных труб без резьбы.

Чтобы соединить две трубы, скрутите их вместе или используйте ленту для трубной резьбы. Другой вариант — сварить трубы между собой или использовать муфты для их соединения.

В этом посте будет экспертное руководство по соединению оцинкованных труб без резьбы.

Содержание

Инструменты, которые вам потребуются:

• Ножовка по металлу
• Рулетка
• Шпатель
• Ключ

Как соединить оцинкованную трубу без резьбы: Пошаговая инструкция:

Для соединения оцинкованной трубы без резьбы вам понадобится муфта из нержавеющей стали, которая плотно герметизирует соединение, или вы можете сделать это, используя оцинкованную Труба Фитинги. В результате требуется надлежащее соединение, чтобы трубы не протекали.

Из-за цинкового покрытия и шероховатой поверхности оцинкованных труб соединение двух труб вместе может быть затруднено.

Приступим к соединению стальных оцинкованных труб без резьбы.

Шаг 1: Определите диаметр трубы:

Используя рулетку, определите внешний диаметр каждой оцинкованной трубы без резьбы. Если диаметры двух труб одинаковые, используйте стандартную муфту. Если есть разница в диаметре, используйте ступенчатую муфту.

Шаг 2: Определите гладкость труб:

Осмотрите оцинкованное покрытие трубы , чтобы определить, является ли покрытие шероховатым или гладким. Доступны два типа оцинкованных муфт: муфта с шероховатой поверхностью и муфта с гладкой поверхностью. Выберите более текстурированный захват, если у вас неровная поверхность трубы.

Шаг 3: Проверьте прямоугольность трубы:

Проверьте прямоугольность оцинкованной трубы без резьбы с помощью уровня. Если нет, используйте ножовку, чтобы разрезать его. После этого используйте металлическую шлифовальную машину, чтобы сгладить все шероховатости на трубе.

Шаг 4: Очистка оцинкованной трубы:

Используйте обезжиривающие средства на водной основе для очистки оцинкованных труб без резьбы. Это поможет в удалении грязи и копоти из области сцепления. Выровняйте концы труб и поместите муфту в центр соединения труб. Нарисуйте карандашом линию, где заканчивается муфта на каждой трубе.

Шаг 5: Установка оцинкованных труб без резьбы:

Вставьте один конец оцинкованных труб без резьбы в муфту. Совместите конец сцепки с линией, нарисованной на шаге 4 выше. Вставьте вторую трубу в муфту и совместите ее с двумя линиями, которые вы нарисовали ранее.

Шаг 6: Затяните крепежные болты:

Затяните крепежные болты, пока муфта не будет надежно прикреплена к оцинкованной трубе без резьбы. Равномерно затяните все эти болты с номинальным моментом затяжки, указанным на сцеплении, с помощью динамометрического ключа, пока не услышите щелчок ключа.

Различные методы безрезьбового соединения:

Методы безрезьбового соединения подразделяются на два типа: сварные процессы и бессварочные процессы. Сварка плавлением и сварка давлением — два процесса, идеально подходящие для оцинкованных труб большего диаметра.

Муфты (описанные выше), фланцевые соединения, натяжные соединения и фитинги Gebo представляют собой несварные методы соединения оцинкованной стали без резьбы.

Особенности соединения оцинкованной трубы без резьбы:

Соединение оцинкованной трубы без ступени — это процесс, требующий некоторых важных соображений.

При соединении оцинкованной трубы без резьбы следует учитывать следующие факторы.

Размеры трубы:

Диаметр трубы является важным фактором при определении типа муфты, которую можно использовать. Используйте стандартную муфту, если две трубы имеют одинаковый диаметр 3/4 из оцинкованной стали или трубы другого стандартного размера. Ступенчатая муфта требуется, если одна труба больше по диаметру, чем другая.

Текстура оцинкованной поверхности:

Оцинкованная стальная труба может иметь гладкую или шероховатую поверхность. Текстура муфты должна соответствовать текстуре трубы. Гладкая труба хорошо работает с гладкими соединениями, а шероховатая труба хорошо работает с грубыми соединениями.

Прямоугольность концов труб:

Концы труб с прямыми углами должны быть выровнены, чтобы образовать соединение, соединяющее трубы без зазоров. Если нет, я рекомендую использовать ножовку, чтобы правильно выровнять трубы.

Метод подключения:

Другим важным фактором, который следует учитывать, является метод подключения. В зависимости от ситуации может быть использован один из вышеперечисленных методов сварки или без сварки.

Заключение:

Теперь, когда вы знаете, как соединить оцинкованные трубы без резьбы, справиться с аварийными ситуациями в доме будет проще.

Для этого существует несколько способов, включая сварку и несварку. Это означает, что вы можете выбрать наиболее удобный для вас метод, при этом получая эффективные результаты.

Домовладельцы чаще всего используют муфты. Мы уже предоставили пошаговое руководство для метода выше. Нет сомнений, что после прочтения этого руководства вы сможете легко создать надежное уплотнение между этими оцинкованными трубами без резьбы.

Часто задаваемые вопросы

1. Как соединить оцинкованную водопроводную трубу?

Они могут временно или постоянно заглушать оцинкованные трубы.

Оцинкованные фитинги для труб, такие как пластиковые заглушки, можно использовать для изготовления временной заглушки.
