Мембранный расширительный бак для системы отопления закрытого типа

Мембранный расширительный бак предназначен для компенсации температурного расширения теплоносителя и поддержания необходимого давления в закрытых системах отопления.

Жидкости, которые используются в системах отопления, при нагревании, за счет теплового расширения, увеличивают свой объем. Например, объем воды при нагревании до 90 ^оС увеличивается на 3,55%. Если в качестве теплоносителя в системе отопления применяют антифриз на основе этиленгликоля, то объем жидкости увеличивается еще более.

РЕКЛАМА

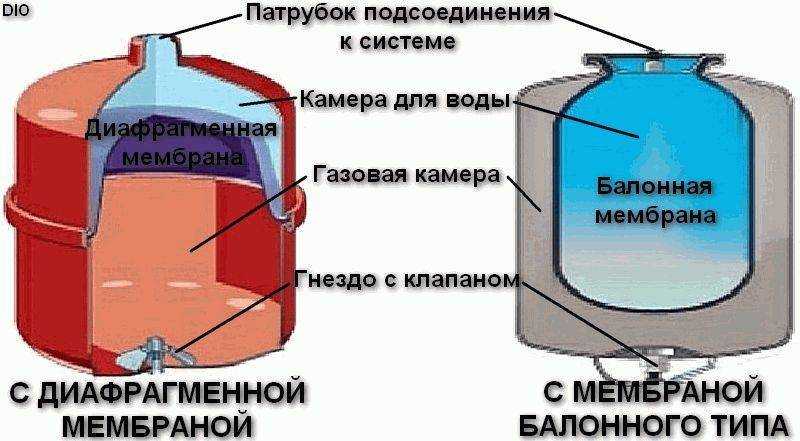

Мембранный расширительный бак для отопления. Устройство и схема работы. Через воздушный клапан (ниппель) воздушную камеру автомобильным насосом наполняют сжатым воздухом.

В закрытой системе отопления без расширительного бака даже незначительное повышение температуры приведет к резкому росту давления и срабатыванию предохранительного клапана. Избыточная часть теплоносителя через клапан выльется наружу.

Мембранный расширительный бак для отопления представляет собой сосуд, разделенный на две части подвижной мембраной. Одна часть сосуда соединена с системой отопления и заполнена теплоносителем. В другую часть сосуда закачивается воздух под определенным давлением.

При изменении объема жидкости в системе отопления, мембрана в баке перемещается в ту или другую сторону. В результате объем, занимаемый жидкостью в баке, тоже меняется. Сжатый воздух по другую сторону мембраны действует как пружина, поддерживая рабочее давление теплоносителя и не допуская срабатывания предохранительного клапана.

Эксплуатационные ограничения и требования безопасности

В зависимости от конструкции расширительного бака и применяемых материалов производители накладывают определенные ограничения на их использование в системах отопления.

Как правило, производители предъявляют определенные требования к составу и коррозионным свойствам жидкости — теплоносителю в системе отопления. Например, ограничивают содержание этиленгликоля в растворе антифриза.

Запрещается использование расширительного бака при давлениях, превышающих допустимые величины, указанные в технической документации производителя. В месте присоединения расширительного бака к системе отопления, обязательно требуется установка группы безопасности, которая контролирует и ограничивает давление в баке.

В системах отопления частных домов и автономного отопления квартир используют баки и другое отопительное оборудование с рабочим давлением не менее 3 бар.

Не допускается расширительный бак для отопления использовать в системах питьевого водоснабжения.

Установка, монтаж и подключение расширительного бака

Расширительный бак подключают к обратному трубопроводу отопительной системы со стороны всасывания циркуляционного насоса. 1 — мембранный расширительный бак; 2 — присоединительная запорная арматура и сливной кран; 3 — циркуляционный насос; 4 — кран подпитки

Расширительный бак устанавливают в отапливаемом помещении. Бак размещают в месте, легко доступном для обслуживания. Монтаж производят так, чтобы имелся доступ к воздушному ниппелю, фланцу и присоединительной арматуре.

Рекомендуется расширительный бак устанавливать вертикально, присоединительным патрубком вниз, а воздушным ниппелем вверх.

Расширительные баки небольшого размера обычно крепятся к стене с помощью кронштейна. Детали крепления, как правило, в комплект изделия не входят и заказываются отдельно. Баки большого размера устанавливают на пол, на ножках.

Расширительный бак подключают к обратному трубопроводу отопительной системы со стороны всасывания циркуляционного насоса.

Присоединительная арматура для расширительного бака позволяет отключать бак от системы, сливать воду из бака, пломбировать запорный кран.

В месте подключения, на линии к баку необходимо устанавливать запорную арматуру, защищенную от случайного закрывания. Кроме того, следует установить сливной (дренажный) кран для опорожнения бака. Производители баков обычно предлагают специальную присоединительную запорно — дренажную арматуру для своих изделий. Такие комплекты необходимо заказывать отдельно.

Для присоединения бака к обратному трубопроводу следует использовать трубы с внутренним диаметром, равным диаметру присоединительного патрубка бака.

Расширительный бак соединяют с системой отопления после промывки системы.

Встроенный мембранный расширительный бак расположен на задней стенке двухконтурного газового котла

Мембранные расширительные баки иногда встраивают в котлы. Например, двухконтурные газовые котлы, как правило, уже имеют встроенный расширительный бак определенной емкости. Если объем встроенного расширительного бака оказался мал для отопительной системы, то необходимо установить новый бак снаружи перед котлом на обратном трубопроводе. Объем нового бака выбирают как обычно, без учета емкости встроенного бака.

Настройка давления в расширительном баке

Перед вводом в эксплуатацию системы отопления, до заполнения бака теплоносителем, в расширительный бак через воздушный клапан — ниппель автомобильным насосом закачивают воздух. Величину давления воздуха контролируют автомобильным же манометром, встроенным в насос или отдельным прибором. Многие производители продают расширительные баки уже заполненные воздухом или азотом до определенного давления, указанного в техдокументации. В любом случае необходимо проверить достаточность начального давления воздуха в баке.

Начальное давление в воздушной камере расширительного бака — Р_о :

P_o > P_ст + 0,2 бар,

где Р_ст — статическое давление системы отопления в месте установки бака — равно высоте столба воды от точки подсоединения расширительного бака до верхней точки системы отопления (высота столба 10 м = 1 бар)

Начальное давление в воздушной камере обязательно проверяют и регулируют при отсутствии в баке жидкости — открыть присоединительный штуцер и вылить остатки теплоносителя из бака. Встроенные в котел расширительные баки тоже освобождают от жидкости.

В системе отопления частного дома удобно устанавливать расширительный бак с заводским наполнением воздушной камеры воздухом или азотом давлением Р_о = 0,75 — 1,5 бар. Такую величину выставленного на заводе давления можно оставить без изменения, даже если она будет значительно больше рассчитанной по формуле Р_о. В большинстве случаев такого давления для систем отопления частного дома или квартиры вполне достаточно.

Встроенные в котел расширительные баки обычно уже заполнены воздухом или азотом до давления, указанного в инструкции к котлу. Перед установкой котла необходимо проверить давление воздуха в расширительном баке и, при необходимости, отрегулировать — закачать или спустить воздух.

Превышение начального давления над статическим минимум на 0,2 бар. необходимо для создания в системе давления, при котором снижается риск образования вакуума, парообразования и кавитации.

На следующем этапе бак присоединяется к системе отопления. Затем открывается вентиль подпитки и система отопления и бак заполняются теплоносителем с начальным давлением подпитки — Р_нач.:

Р_нач > или = Р_о + 0,3 бар

(например, если Р_о = 1 бар, то Р_нач >= 1,3 бар)

Р_о — начальное давление в воздушной камере расширительного бака.

Часто производители котлов, например газовых, указывают в технической документации рекомендуемое начальное давление подпитки теплоносителя в системе. В инструкции также указывают минимальное давление теплоносителя, ниже которого котел просто не будет включаться в работу. В этом случае заполняют систему с начальным давлением, указанным в инструкции к котлу.

Далее, включаем котел и разогреваем систему отопления до максимальной рабочей температуры (например, 75 ^оС). При нагревании из воды выделяется растворенный в ней воздух. Удаляем воздух из системы отопления. Следим за показаниями манометра и фиксируем величину давления в системе с расширившейся водой — Р_расш.

В заключении отключаем циркуляционный насос и снова включаем подпитку и доводим давление в системе при максимальной температуре теплоносителя до конечного — Р_кон:

Р_кон < или = Р_кл — 0,5 бар,

где Р_кл — давление открытия предохранительного клапана системы отопления.

(например, если Р_кл = 3 бар,  то давление в системе доводим до Р_кон <= 2,5 бар при температуре теплоносителя 75 ^оС)

Описанная выше методика настройки давления расширительного бака позволяет поднять до максимума эффективный полезный объем расширительного бака. Бак будет способен принять в себя наибольшее количество воды, и затем вновь отдать её системе.  Это бывает полезно в случае, например, небольших протечек в системе. Бак сможет отдавать воду в систему длительное время — давление в системе будет снижаться с меньшей скоростью. Работоспособность системы отопления будет сохраняться более продолжительное время. Или, в результате  охлаждения теплоносителя, давление в системе может снизиться ниже минимального, необходимого для включения котла.  В этом случае автоматика не сможет запустить отопление в работу. При настройке давления по указанной выше методике риск такого развития событий снижается до минимума.

Эти преимущества, описанной здесь, методики настройки давления особенно актуальны для систем отопления загородных домов, куда хозяева заглядывают не каждый день.

Проверка целостности мембраны

Привести в действие на короткое время воздушный клапан (ниппель). Если из клапана истекает вода, бак нужно заменить, или, в баках со сменяемой мембраной, необходимо произвести замену мембраны.

Если необходимо удалить газ из воздушной камеры расширительного бака, перед этим обязательно следует опорожнить его водяную камеру, а не наоборот!

Перед тем, как снова наполнить бак водой, следует выставить требуемое предварительное давление в воздушной камере. При несоблюдении этих указаний существует опасность разрыва мембраны.

Расчет объема расширительного бака для отопления

Объем расширительного бака выбирается таким образом, чтобы  при нагреве теплоносителя до максимальной рабочей температуры, рост давления в системе отопления не превышал допустимой величины (оставался ниже давления срабатывания предохранительного клапана).

Объем расширительного бака для системы отопления емкостью до 150 литров

Для систем отопления, содержащих небольшое количество теплоносителя, до 150 литров, объем расширительного бака выбирают по упрощенной формуле:

V_n = 10 — 12% x V_s ,

где: V_n — расчетный объем расширительного бака; V_s — полный объем системы отопления.

Выбирают бак с номинальным объемом больше расчетного.

Расчет емкости расширительного бака для системы отопления объемом свыше 150 литров

Расчет начинают с определения приращения объема теплоносителя — дополнительного объема, который образуется в результате нагрева жидкости до рабочей температуры — V_e.

V_e = V_s x n%,

где, V_s — полный объем системы отопления; n% —  коэффициент расширения жидкости в системе отопления.

Значение коэффициента расширения n%, при максимальной рабочей температуре теплоносителя (воды) в системе отопления, определяется из таблицы:

T oC	40	50	60	70	80	90	100
nv%	0,75	1,17	1,67	2,24	2,86	3,55	4,34

Коэффициент расширения для антифриза на основе водного раствора этиленгликоля (Тосол и др.) определяется по формуле:

n_a% = n_v% x (1 + e_a% / 100),

где n_v% — коэффициент расширения воды из таблицы выше; e_a% — процентное содержание этиленгликоля в растворе антифриза.

Товары для дома

⇆

На втором этапе расчета (вторым действием) определяют объем водяного затвора в баке, V_v — это объем теплоносителя, который изначально заполняет расширительный бак под действием статического давления в системе отопления. Емкость водяного затвора определяют по формуле:

V_v = V_s x 0,5% , но не менее 3-х литров.

На третьем этапе находим начальное давление в системе отопления — P_o.  Оно равно статическому давлению в системе отопления и определяется из расчета 1 бар = 10 метров водяного столба. Высота водяного столба в системе отопления равна расстоянию по вертикали между крайней нижней и самой верхней точкой системы, в которых находится теплоноситель. По чертежам или в натуре определяют вертикальные отметки крайних точек системы отопления. Разница между верхней и нижней отметками и будет равна высоте водяного столба жидкости в системе.

На четвертом этапе расчета определяют величину максимального рабочего давления в системе отопления — P_e. Максимальное рабочее давление должно быть меньше давления срабатывания предохранительного клапана в системе отопления на величину, минимум 0,5 бар.

P_e = P_k — (P_k x 10%), но обязательно P_k  — P_e => 0,5 бар.

где: P_k — давление срабатывания предохранительного клапана.

В заключении расчета определяют необходимый объем мембранного расширительного бака для отопления по формуле:

 V_n = (V_e + V_v) x (P_e + 1)/(P_e — P_o)

Выбирают бак с номинальным объемом больше расчетного.

Пример расчета расширительного бака

Выполним расчет расширительного бака для системы отопления с исходными данными:

Общий объем V_s = 270 л.

Высота водяного столба 6 м., отсюда начальное давление P_o = 6/10 = 0,6 бар.

Максимальная рабочая температура теплоносителя (воды) 90 ^оС. По таблице определяем коэффициент расширения n% = 3,55%.

Предохранительный клапан настроен на срабатывание при давлении P_k = 3 бар.

Производим расчет:

V_e = 270 л. x 3,55% = 9,58 л.;

V_v = 270 л. x 0,5% = 1,35 л., так как 1,35 < 3, то принимаем V_v = 3 л.;

P_o = 0,6 бар.;

P_e = 3 бар. — (3 бар. х 10%) = 2,7 бар., так как обязательно выполнение условия P_k — P_e => 0,5 бар., то принимаем P_e = 2,5 бар.

Vn = (9,58 л. + 3 л.) х (2,5 бар. + 1) / (2,5 бар. — 0,6 бар.) = 23,18 л.

Результат:

Принимаем к установке расширительный бак с номинальным объемом 24 литра.

Купить расширительный бак для отопления

⇆

Кроме объема, при выборе конкретного типа расширительного бака, необходимо учитывать максимальное рабочее давление, на которое рассчитан бак.

Еще статьи на эту тему:

⇒ Как уменьшить большой расход газа котлом на отопление дома
⇒ Неисправности и коды ошибок газового котла Ariston, Protherm, Baxi

⇒ Настройка, регулировка мощности газового котла

ПОЧЕМУ ПОЯВЛЯЕТСЯ ОШИБКА Е10 НА ДИСПЛЕЕ КОТЛА BAXI. Или почему падает давление в системе отопления

БАКСИ ПРОФИ

СПЕЦИАЛИЗИРОВАННЫЙ МАГАЗИН

СКЛАД ЗАПЧАСТЕЙ КОТЕЛЬНОГО ОБОРУДОВАНИЯ BAXI

РЕМОНТ КОТЛОВ BAXI В ЧЕЛЯБИНСКЕ, ТЕХНИЧЕСКАЯ ПОДДЕРЖКА

АВТОРИЗОВАННЫЙ СЕРВИСНЫЙ ПАРТНЕР КОМПАНИИ BAXI

г. ЧЕЛЯБИНСК т.8-912-478-7269, 8-951-489-5213

Статьи

29 апреля 2016, 20:38

Итак.

Поговорим о ситуации, у кого-то наболевшей…

А именно. Котел Baxi постоянно останавливается по ошибке отсутствия давления в системе, то есть на дисплее мигает ошибка E10.

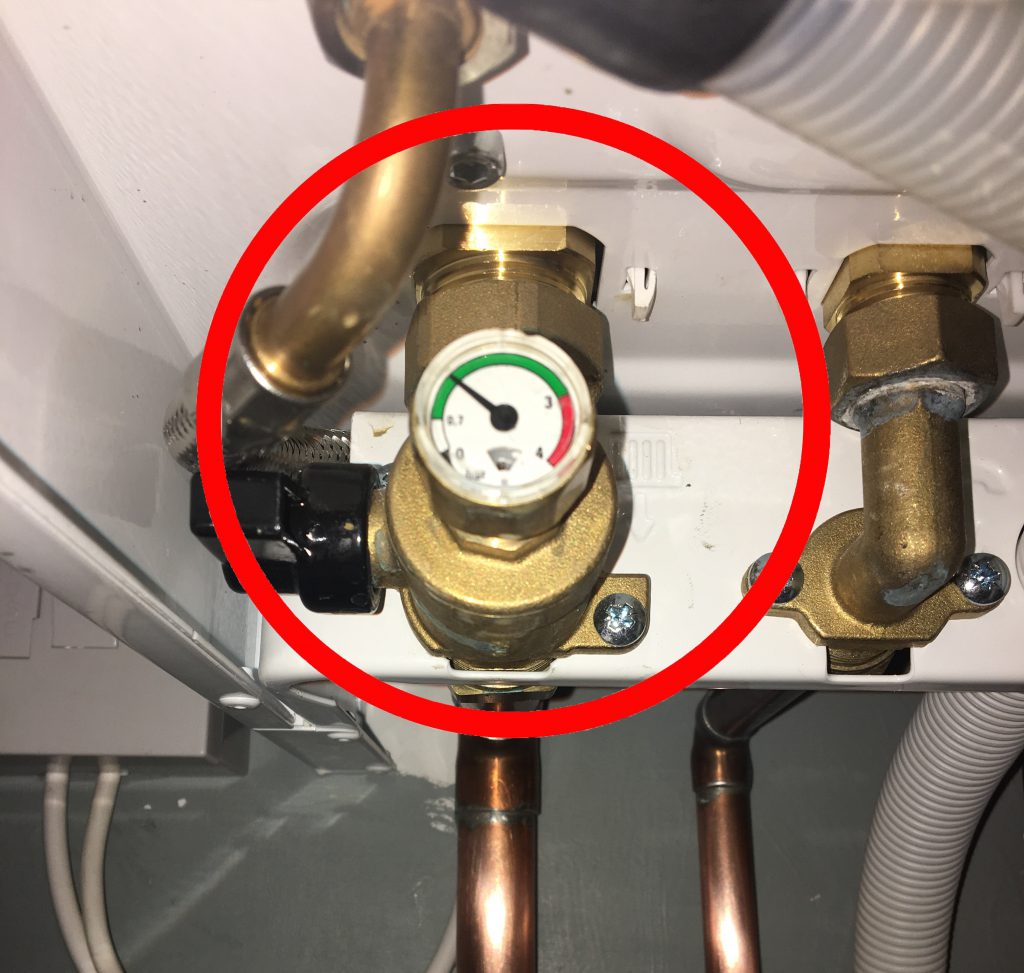

Стрелка манометра находится на нуле….Вы подпитываете, то есть добавляете воду в систему отопления, а через некоторое время, от нескольких часов до нескольких дней, стрелка манометра снова на нуле, и на дисплее котла снова появляется ошибка Е10….

И вы начинаете звонить нам и просить решить проблему. Приехать и разобраться именно с котлом, починить КОТЕЛ BAXI.

И вариант, что дело может быть вовсе не в котле Baxi, и котел не имеет никакого отношения к проблеме, клиентам, как правило, в голову не приходит…

Рассмотрим ОБА варианта.

Вариант первый.

КОГДА ПРИЧИНА ПАДЕНИЯ ДАВЛЕНИЯ В СИСТЕМЕ ОТОПЛЕНИЯ И ПОЯВЛЕНИЯ ОШИБКИ Е10-ДЕЙСТВИТЕЛЬНО В КОТЛЕ.

-Возможно, течь в самом котле.

Например, течь основного/битермического теплообменника, как на фото ниже.

Бежать в котле может все, что угодно, точнее, любой гидравлический элемент: основной/битермический теплообменник, воздухоотводчик насоса, заросший накипью аварийник, медные трубки,прокладки,трехходовый клапан по штоку(особенно актуально для котлов Baxi Fourtech/Eco-5 Compact)…О причинах появления утечек именно в котле мы не будем говорить здесь.

Поэтому первое, что делает мастер-это снимает все панели котла Baxi и крышку камеры сгорания и обследует, визуально и ощупью, на наличие утечек.

ВАЖНО! ЕСЛИ В КОТЛЕ УТЕЧКА ЕСТЬ,ТО ЕЕ ВСЕГДА ВИДНО ВИЗУАЛЬНО!!!

Подтеки, капли,пятна,разводы,сырость,лужицы-все это признаки утечки в котле!!!

В случае обнаружения течи в котле будьте готовы к тому, что будет необходима замена текущих запчастей, в примере на фото- основного/битермического теплообменника!

САМАЯ СТРАШНАЯ ПРИЧИНА УТЕЧКИ В КОТЛЕ-ЭТО ЕГО РАЗМОРОЗКА!

Это когда котел и систему отопления заполняют водой,оставляют котел без присмотра,например,в строящемся доме,затем котел по каким-то причинам не работает или уходит в ошибку,например, отключили электричество или газ. ..ВОДА ПРИ МИНУСОВЫХ ТЕМПЕРАТУРАХ ПРЕВРАЩАЕТСЯ В ЛЕД!

Даже если в помещении тепло,неработающий котел может разморозиться через коаксиальный дымоход!

Последствия-это замена в котле Baxi чего-нибудь дорогостоящего.

Хочется отметить,что на новом,только что установленном котле Baxi- утечек или вовсе не бывает, или их появление ничтожно маловероятно.Если,конечно, вы котел не разморозили!

Все котлы Baxi прессуют на заводе,и котел нормально упакован-повреждения при транспортировке невозможны.

Если утечки не обнаружено, то мастер переходит к второму этапу проверки.

-Возможно, давление воздуха в расширительном баке котла отсутствует или наоборот, выставлено слишком высокое значение(бак «перекачан»)

Тогда возможны и падения давления, и скачки давления…

Расширительный бак выполняет функцию компенсатора. Когда жидкость нагревается, она расширяется в объеме, и этот лишний объем должен куда-то деться-он уходит в бак. Когда жидкость остывает, ее объем уменьшается, и давление падает, и в этом случае недостаток тоже компенсируется из бачка.

Поэтому второе, что сделает мастер после осмотра котла-это проверит и при необходимости отрегулирует давление воздуха в расширительном баке.

ЕСЛИ МАСТЕР К ВАМ ПРИШЕЛ, ПРОВЕРИЛ И ПОДКАЧАЛ РАСШИРИТЕЛЬНЫЙ БАК,А ТАКЖЕ ВИЗУАЛЬНО ОСМОТРЕЛ КОТЕЛ И УБЕДИЛСЯ,ЧТО В САМОМ КОТЛЕ НЕТ УТЕЧКИ-ЗНАЧИТ, ДЕЛО НЕ В КОТЛЕ!!!!!

ПОЖАЛУЙСТА, СМИРИТЕСЬ С ЭТИМ!!!

И у вас больше нет причин нам звонить и рассказывать одно и то же, как снова и снова падает давление, как вы подпитываете, и о том, что вы утечку найти не можете, в утечку не верите и все равно думаете, что это виноват котел…

Понимаю, что вам очень хочется думать, что проблема именно в котле, ведь тогда вам не придется прессовать систему, устранять утечку…Нет и еще раз нет!!!

А теперь о серьезном.

КОГДА ПРИЧИНА ПАДЕНИЯ ДАВЛЕНИЯ И ПОЯВЛЕНИЯ ОШИБКИ Е10-НЕ В КОТЛЕ!!!

САМАЯ ЧАСТАЯ ПРИЧИНА ПАДЕНИЯ ДАВЛЕНИЯ В СИСТЕМЕ И ПОЯВЛЕНИЯ ОШИБКИ Е10 —

ЭТО УТЕЧКА В СИСТЕМЕ ОТОПЛЕНИЯ!!!

Как часто нам приходится слышать. Да я прошелся везде, везде проверил, никакой утечки нет…!!!

Во-первых, УТЕЧКА-это не значит, что вода льется ручьем и где-то должна быть большая лужа! Вовсе нет!

Для падения давления достаточно слегка подтекающей гайки, или прокладки между секциями радиатора…Она может мокнуть и тут же и высыхать!

Как часто клиенты говорят,что утечки нет, при этом не обращают внимания на то,что уже давно подтекает запорный кран,считают,что это нормально или неважно…

По поводу «я прошелся по всем этажам и проверил».

В каждом доме есть непролазные места, из серии трубы под порогом, трубы в подполе, трубы,замурованные в стене, а также теплые полы, залитые бетоном…да, в них тоже бывают утечки, например, из-за самореза…

Бывает, что какой-то участок трубы зимой размораживается, и труба лопается.

Во-вторых. Единственный достоверный способ поиска утечки,когда ее не видно —

это ОПРЕССОВКА СИСТЕМЫ ОТОПЛЕНИЯ!!!

То есть, к вам приезжают сантехники, причем желательно те, кто эту систему делал, с волшебным прибором, который называется опрессовщик. Они перекрывают котел (ведь он не рассчитан на давление выше 3 атмосфер) и нагнетают в систему под давлением воду или воздух. Накачали давление атмосфер примерно шесть и пошли искать места, где вода или воздух из системы выходит(в местах утечек воздух будет выходить со свистом)

В нашу задачу не входит рассказывать,как проводится опрессовка. Проведение опрессовки нужно доверить профессиональным сантехникам.

По окончанию опрессовки логично выдать  АКТ ОПРЕССОВКИ СИСТЕМЫ. Это официальный документ, подтвреждающий, что утечки нет, или говорящий о том, что не удалось обнаружить утечку.

Если вы снова и снова нам звоните и категорично говорите, что ,мол, никакой утечки у вас в системе нет, вы лично все прошли и проверили, а виноват это котел, приезжайте мне и сделайте котел, но опрессовку вы при этом или не делали, или ее делали полуграмотные лица, выдающие себя за сантехников-то если акта опрессовки у вас нет, то разговаривать с вами мы не будем!

Бывает так. В доме старые стальные или железные трубы, лет 30 в доме была система отопления открытого типа, то есть БЕЗ ДАВЛЕНИЯ, и котел АОГВ. ..Поменяли котел на Baxi, а трубы оставили старые…и сразу Е10..Потому что старые трубы под давлением сразу побежали!Причем во всех местах…А чего вы ждали?

По поводу предположений, а не уходит ли давление из отопления через систему ГВС в котле…(то есть, опять виноват котел:)))

Теоретически-да, такое возможно. Практически-как правило, нет.

Рассмотрим, где в котле система отопления напрямую соединяется с системой ГВС.

-Кран подпитки,он же кран наполнения системы. Он действительно может пропускать,изнашиваться. А иногда вы забываете его закрывать)

-Вторичный теплообменник ГВС. Встречалось несколько раз, что в нем образовывалась «дырка», соединившая системы отопления и ГВС, которые обычно в нем несоединимы.

-«Дырка» в битермическом теплообменнике, который представляет из себя конструкцию «трубка в трубке»,где-то между контуром отопления и контуром ГВС.

НО!!! По принципу сообщающихся сосудов, давление пойдет ИЗ БОЛЬШЕГО В МЕНЬШЕЕ!!!

В отоплении среднее давление 1,5 атмосферы.

В водопроводе- 2,5-3, если у вас скважина и есть реле давления, и по-разному, если у вас центральное водоснабжение. Как правило, в нем тоже давление высокое, больше, чем 1,5, хотя могут быть периоды низкого давления.

ВАЖНО! Люди, имеющие проблему из вышеописанных, как правило, жалуются на постоянный РОСТ давления, а не на его падение!

Теоретически, если реально износилась подпитка или появилась «дырка» во вторичном теплообменнике(это вряд ли возможно на относительно новом котле), и давление в водопроводе очень низкое, то есть из холодного крана вода тоненькой струйкой бежит-при наличии этих факторов  ОДНОВРЕМЕННО, что ничтожно маловероятно, причина падения давления будет в этом.

Если вы настаиваете, что у вас все именно так, будьте готовы к тому, что вам нужно будет покупать кран подпитки и вторичный теплообменник, или того хуже битермический.

Бывает, что невозможно найти и устранить утечку. Например, трубы замурованы в стену,заставлены гарнитуром,полы уже залиты. ..Пожалуйста, не надо НАМ об этом снова и снова рассказывать, ведь мы вашу систему не делали! Мы не можем сделать так,чтобы котел работал без давления!

Кстати, если вам приходится подпитывать постоянно, и утечку Вы не находите и не устраняете, то будьте готовы к тому, что в скором времени выйдет из строя,ЗАБЪЕТСЯ НАКИПЬЮ ОСНОВНОЙ /БИТЕРМИЧЕСКИЙ ТЕПЛООБМЕННИК!

НАКИПЬ-ЭТО НЕ ГАРАНТИЯ!

ТАКЖЕ, ПО КОНТУРУ ОТОПЛЕНИЯ ПОЛНОЦЕННО ТЕПЛООБМЕННИКИ НЕ ПРОМЫВАЮТСЯ!

Если в системе есть утечка- в ваших интересах найти ее и устранить как можно быстрее!

Итак. Еще раз. Алгоритм. Если у вас появилась ошибка Е10.

-Если ошибка появилась первый раз,для начала можно просто подпитать и забыть об этом. Возможно, появление ошибки закономерно и не означает, что есть проблема. Например, целый день не было электричества,котел не работал,система остыла,давление упало. Или Вы сами меняли радиатор и систему сливали.

Если ошибка появляется постоянно.

-Пройтись по дому и осмотреть трубы и батареи. Если нашли,где бежит, то устранить.

Если прошлись по дому и ничего не обнаружили:

-Вызвать мастера для проверки котла. Мастер осмотрит котел визуально, а также подкачает расширительный бак.

ВНИМАНИЕ! ВЫЕЗД МАСТЕРА И ДИАГНОСТИКА КОТЛА-ПЛАТНЫЕ!

Даже если мастер выясняет, что дело не в котле, и проблема падения давления у вас остается, вы все равно платите деньги!

ВНИМАНИЕ! МАСТЕР НЕ БУДЕТ ИСКАТЬ ВМЕСТЕ С ВАМИ УТЕЧКУ В СИСТЕМЕ!!! ОН ПРОВЕРИТ КОТЕЛ И УЕДЕТ!

Мы работаем только с теми системами, которые именно мы делали, с «чужими»-нет.

-Опрессовать систему отопления.Найти утечки под давлением и устранить их.

-Если устранить утечку невозможно,например,полы уже залиты -то смириться с этим не не задавать нам вопросов,что же вам делать. И начать откладывать деньги на основной теплообменник…

Дополнительно.

В некоторых случаях в падении давления виноват выходящий из системы  ВОЗДУХ. Например, проводили какие-то работы, сливали систему или ее часть, вместе с теплоносителем в систему попал воздух. Еще при определенных обстоятельствах в некоторых системах может образовываться водород. Или система была сильно завоздушена,так как изначально в нее залили дождевую воду непонятного состава.В этом случае помогает замена теплоносителя, выпуск воздуха из системы.

Важное замечание. Необходимо устранить от участия в балансироке системы лиц с психическими отклонениями,странностями поведения и старческой деменцией, которые не понимают, что они делают. Например,хотят и «спускают воздух» везде и там,где его нет, отчего падает давление, открывают краны,крутят гайки.

У нас был такой пример. В доме вместе со своим сыном проживал старенький дедушка. Во время очередного ТО котла он был дома,пообщался с мастерами,запоминал, что они делают, все это очень ему понравилось. Далее,в отсутствие сына,он начал ходить и,

подражая мастерам,спускать «воздух» из радиаторов) разумеется, несуществующий «воздух» он спускал вместе с давлением)Когда его сын возвращался с работы, то видел ошибку Е10 на котле и отсутствие давления в системе. Он связал это с недавно проведенным ТО и считал, что проблема появилась по вине мастеров…Мастера приезжали два раза, все проверяли и ничего не обнаруживали) Сын подпитывал систему через котел, в его присутствии давление не падало. Но когда он снова приходил с работы, то снова была ошибка Е10…Проблема внезапно решилась, когда дедушка лег на обследование в больницу))) «Утечки» сразу же прекратились) Дедушка себя выдал, попросив сына выполнить в его отсутствие важную миссию -спустить из радиаторов «воздух»)

Вот, пожалуй, и все, что мы хотели рассказать вам касательно данной проблемы.

С уважением к Вам и Вашему дому,

Компания БАКСИ ПРОФИ

Ремонт котлов Baxi в Челябинске

Сервисное обслуживание котлов Baxi в Челябинске

8 912 478 72 69

8 951 489 52 13

сантехника — автоматический воздухоотводчик над котлом, гидронический расширительный бак капает/протекает

Задавать вопрос

спросил 1 год, 6 месяцев назад

Изменено 1 год, 6 месяцев назад

Просмотрено 2к раз

У меня бойлер + бойлер косвенного нагрева. Над котлом со стороны выхода горячей воды расположены расширительный бачок и автовентилятор, а со стороны обратки – еще один автовентилятор. Оба вентиляционных отверстия теперь постоянно капают (пожалуйста, обратите внимание на области, обведенные красным кружком на изображениях). Какой правильный курс диагностики мне сделать?

Большинство ресурсов, которые я нашел, имеют расширительные баки и клапаны сброса давления, установленные сверху водонагревателя. На котле есть предохранительный клапан рычажного типа, который, к сожалению, заклинил. Также странно, что оба автовентилятора вышли из строя одновременно. Судя по стуку, воздух в расширительном бачке внизу.

[ОБНОВЛЕНИЕ] Котел показывает давление подачи 0 (при открытой линии подачи).. и температура была установлена ​​​​на 195 F. Я проверил расширительный бак, и вода не вытекала. Давление в баке составляет 10,5 фунтов на квадратный дюйм. Может ли быть такое, что клапан сброса давления на котле заклинил в закрытом состоянии, из-за чего воздушники негерметичны? Наконец-то мне удалось открутить предохранительный клапан, из клапана начала выходить вода, и вентиляционные отверстия перестали течь. Однако, если я оставлю линию подачи открытой, предохранительный клапан будет продолжать слив. С какой ситуацией я имею дело?

[Обновление] Заменен клапан сброса давления и два автоматических воздухоотводчика. Прочистил систему. Новый клапан сброса давления открывается и закрывается правильно, когда редукционный клапан давления в линии подачи принудительно открывается (уличное давление). Система отопления, кажется, работает нормально, но меня беспокоит то, что манометр котла показывает холодное давление 30 фунтов на квадратный дюйм и горячее давление 46 фунтов на квадратный дюйм после непрерывного нагрева. Манометр котла имеет красную отметку на уровне 40 фунтов на квадратный дюйм, что, по-видимому, является пределом безопасности. Однако предохранительный клапан не сработал. Плохой датчик?

[ОБНОВЛЕНИЕ] Это плохой датчик. Я купил датчик типа крана и измерил чуть меньше 20 фунтов на квадратный дюйм в горячем состоянии. Согласно техническому специалисту, с которым я разговаривал по телефону, первоначальная проблема, вероятно, была связана с низким давлением в бойлере (скорее всего, заклинил автоматический клапан подачи воды), из-за чего вода закипела и сломались оба вентиляционных отверстия.

• сантехника
• ремонт
• водонагреватель
• бойлер

1

Если капает , его нужно почистить или заменить — при правильной работе он только выпускает воздух.

Если ваш редукционный клапан застрял, вам необходимо починить/заменить его или отремонтировать/заменить.

Большинство ресурсов, которые я нашел, имеют расширительные баки и клапаны сброса давления, установленные сверху водонагревателя.

Потому что есть большая часть страны, которая никогда не слышала о водяном котле — у них есть печи с горячим воздухом или тепловые насосы и газовые или электрические водонагреватели. Таким образом, водонагреватель — это единственное место для расширительного бака или сброса давления, и ему не нужны дренажные отверстия, потому что вода проходит через него, а не рециркулирует. Любые пузыри выходят из крана.

Показанная конструкция является абсолютно стандартной для котлов — заливка между расширительным баком и вентиляционным отверстием называется «воздухозаборником», и она специально разработана для удаления воздуха из раствора и автоматического вентиляционного отверстия. Другие вентиляционные отверстия расположены на местных возвышенностях, чтобы улавливать любые проходящие пузыри. На контурах отопления могут быть другие.

5

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Как проверить и обслуживать расширительный бак на моем котле?

Задавать вопрос

спросил 2 года, 1 месяц назад

Изменено 2 года, 1 месяц назад

Просмотрено 186 раз

Я не знаю, какое обслуживание или регулировка возможны на расширительном бачке. Из ответа на этот вопрос я понимаю, что его необходимо «предварительно зарядить», чтобы он соответствовал диапазону давлений, которые могут возникнуть во время использования. Однако, как только он подключен к системе и находится под давлением со стороны воды, мне кажется, невозможно проверить или выполнить техническое обслуживание со стороны воздуха.

• Есть ли способ проверить или откорректировать давление воздуха, когда оно подключено к системе?
• Мой расширительный бак, показанный на фото, должен стоять на полу с воздушным клапаном сверху, поэтому часто можно услышать совет проверить его целостность, наблюдая, не выходит ли вода, воздушный клапан не может быть установлен на моем баке, верно?
• Если система заполнена водой и давление в холодном и горячем состоянии соответствует ожидаемому, а предохранительный клапан не хлопает, могу ли я с уверенностью заключить что расширительный бачок справляется со своей задачей?
• Должен ли я (возможно, в следующий раз, когда мне нужно опорожнить систему) установить шаровой кран и предохранительный клапан на водяной стороне расширительного бака, чтобы я мог снять его, проверить его целостность и проверить давление предварительного нагнетания? Это то, что я должен делать периодически?
• Если я отсоединяю и снова подсоединяю расширительный бачок, как мне удалить воздух из его водяной стороны? Мне кажется, что это невозможно, но и не нужно, потому что немного воздуха там возьмет на себя давление воды в системе и поэтому расширительный бак все равно будет работать как надо.

• котел
• расширительный бак

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.
