Индивидуальные тепловые пункты — проектирование и монтаж ИТП

Оглавление

Назначение индивидуальных тепловых пунктов

В теплоснабжении городов и районов принято выделять  4 (четыре) вида тепловых нагрузок:

1. Отопление.
2. Вентиляция.
3. ГВС (горячее водоснабжение).
4. Технологическая нагрузка (присутствует на производственных предприятиях).



Все эти нагрузки являются разнородными и работают в разных режимах, чтобы правильно и без лишних затрат обеспечить все виды тепловых нагрузок устанавливаются индивидуальные тепловые пункты

Отопление

Цель отопления – это компенсация естественных тепловых потерь помещения. В холодное время года помещения остывают естественным образом, тепло «уходит» главным образом через ограждения (стенки) помещения на улицу. Отопление – привносит тепло в помещение и компенсирует тепловые потери. Если поступление тепла через отопительные приборы превышает потери, то в помещении будет перетоп – температура будет повышаться. Если теплопотери превышают поступление, то температура будет понижаться и в помещении будет холодно. Согласно ГОСТ 30494-2011 температура в помещении должна быть в пределах 18 – 22 град. Цельсия.

На отопление нагретая вода подаётся в радиаторы отопления, в народе – батареи. Температура батарей в домах должна изменяться в зависимости от температуры воздуха на улице. Температура  теплоносителя в радиаторах отопления может изменяться в диапазоне от 35 до 95 град. Цельсия. Регулирование температуры радиаторов отопления осуществляется в индивидуальном тепловом пункте (ИТП).

Вентиляция

Подогреваемая приточная вентиляция используется в административно-бытовых помещениях: ТРК, кинотеатрах, общественных зданиях, поликлиниках, производственных помещениях. При эксплуатации зданий образуются вредные вещества и избыточная влажность, например от присутствия большого количества людей, работы оборудования и пр. На место удаляемого воздуха, содержащего различные примеси необходимо вводить в помещение свежий воздух с улицы. В холодное время года просто подавать воздух с улицы нельзя – его нужно предварительно подогревать при помощи водяного калорифера приточной вентиляции.

В калорифере воздух с улицы проходит по оребрённым межтрубным каналам, в то время как в трубках циркулирует горячая сетевая вода из котельной. При прохождении воздух нагревается от воды и подаётся в помещение, в то время, как вода остывает и возвращается в котельную. Температура теплоносителя, подаваемого на воздухоподогреватели изменяется в диапазоне  от 70 до 95 град. Цельсия. Регулирование нагрева воздуха осуществляется с помощью индивидуального теплового пункта (ИТП).

Калорифер приточной вентиляции

Горячее водоснабжение

В жилых и административно-бытовых зданиях горячее водоснабжение может осуществляться по одной из двух схем. Первый способ – когда вода на водоразбор подаётся напрямую из тепловой сети. Проще говоря, когда вода в котельной и вода в кране горячей воды – это одна и тоже вода. В этом случае, требования к сетевой воде будут соответствовать стандартам на питьевую воду. Температура горячей воды в водоразборном кране составляет 65 градусов Цельсия. Температура горячей воды регулируется в индивидуальном тепловом пункте (ИТП).

Во втором случае, вода из тепловой сети не попадает в кран водоразбора, а лишь подогревает холодную питьевую воду через не смешивающий теплообменник. Теплообменник устанавливается в индивидуальном тепловом пункте (ИТП).

Схема подогрева воды в теплообменнике

Общий вид пластинчатого теплообменника

Технологическая нагрузка

Технологическая тепловая нагрузка – это тепловая нагрузка, которая требуется для того или иного производственного процесса. Например, тепло (подогрев) может требоваться для сушки белья в городской химчистке, сушки макарон в пищевом производстве или иных технологических нужд. Температура теплоносителя для технологических нагрузок может быть очень разной в зависимости от характера нагрузки. Температура теплоносителя для технологической нагрузки также, регулируется в ИТП

Как устроены городские системы теплоснабжения?

В самом общем рассмотрении систему теплоснабжения можно разделить на три составляющие:

1. Источник тепловой энергии (водогрейная котельная).
2. Потребитель тепловой энергии (жилое, административно-бытовое или производственное помещение).
3.  Система транспорта тепловой энергии (тепловая сеть – система трубопроводов)

Котельная вырабатывает тепловую энергию в виде нагретой сетевой воды в тепловой сети. Вода, нагреваемая в котельной попадает в тепловую сеть в подающую линию и перекачивается насосом к потребителю (например, в жилой дом), далее, вода отдаёт тепло в отопительных приборах (радиаторах отопления) и та же самая вода, но уже более холодная чем она была в начале, возвращается в котельную по обратному трубопроводу.

В котельной сетевая вода снова нагревается и весь процесс повторяется сначала. Так сетевая вода постоянно двигается по кругу, нагреваясь в котельной и остывая у потребителя.

В самой котельной вода нагревается, как правило в водогрейных котлах или сетевых теплообменниках (в случае, если в районе теплоснабжение осуществляется не от котельной, а от ТЭЦ).

Водогрейная котельнаяТепловой пункт

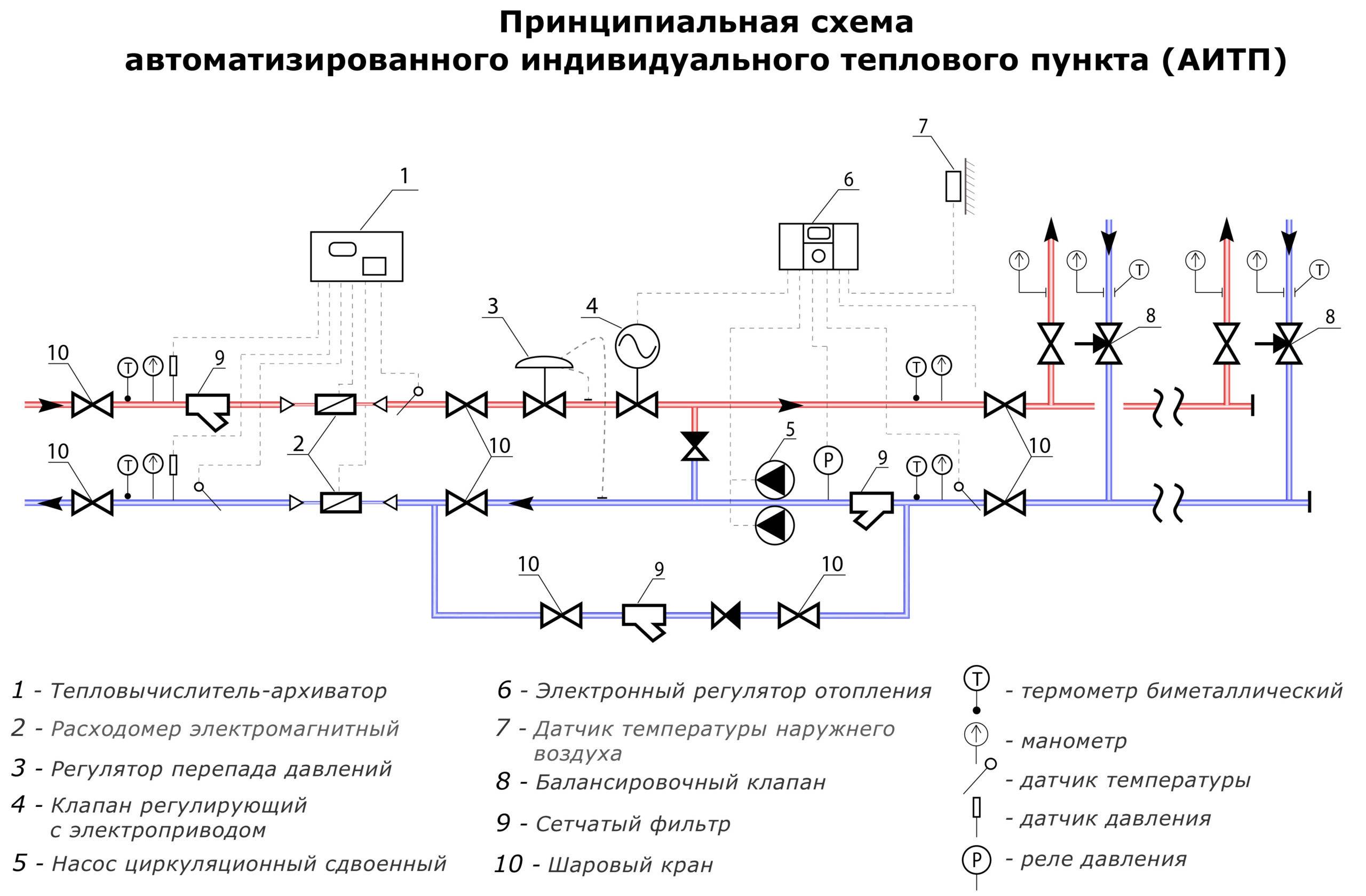

Принципиальная схема индивидуального теплового пункта

Все четыре вида нагрузки имеют различные температурные уровни, следовательно, обеспечить все четыре вида нагрузки непосредственно из тепловой сети невозможно, нужно устройство, которое обеспечивает совместную работу источника тепловой энергии и всех потребителей – это и есть индивидуальный тепловой пункт

Основные функции индивидуального теплового пункта (ИТП)

• Распределение тепловой энергии, на различные виды тепловых нагрузок

• Учёт тепловой энергии

• Регулирование температуры на различные виды тепловых нагрузок, при работе от одной тепловой сети

• Регулирование перепада давления в контурах отопление

• Регулирование температуры горячего водоснабжения

• Подпитка тепловой тети, в случае использования независимой схемы подключения

• Регулирование температуры на выходе из теплового пункта

Работа индивидуального теплового пункта (ИТП).

Фильтр грязевик в индивидуальном тепловом пункте.

Проходя через фильтр грязевик теплоноситель снижает свою скорость и, следовательно взвешенные в воде частицы грязи также, снижают скорость движения. Скорость воды в грязевике снижается за счёт изменения его размера по отношению к трубе. При снижении скорости частицы грязи оседают в нижнюю часть фильтра, откуда потом периодически извлекаются обслуживающим персоналом.

Если в тепловых пунктах пренебрегать использованием фильтров грязевиков, то это может привести к преждевременному выходу из строя теплообменников и насосного оборудования.

Учёт тепловой энергии

Попадая в тепловой пункт (ИТП) сетевая вода из котельной после фильтра и грязевика в первую очередь попадает в узел учёта.

Количество тепловой энергии измеряется в Джоулях или калориях – это основные единицы и они достаточно  малы, на практике, в расчётах теплотехнического оборудования используются единицы в миллиард раз больше – ГигаДжоули и Гигакалории.

Количество тепловой энергии рассчитывается по формуле Q=G*c*(t2-t1).

Q – количество тепловой энергии (ГДж)

G – массовый расход теплоносителя (кг/с)

с – массовая удельная теплоёмкость воды, составляет 4,19 кДж/кг*град.

t2 – температура сетевой воды на входе в подающую линию (град. С)

t2 – температура сетевой воды на выходе из обратной линии (град. С).

Узел учёта тепловой энергии в ИТП

Индивидуальные тепловые пункты с зависимым и независимым подключением тепловой нагрузки

В системах теплоснабжения существует два способа подключения потребителей тепловой энергии.

1. Зависимое подключение потребителей, когда вода из тепловой сети котельной попадает в теплопотребляющее оборудование потребителя и возвращается обратно в котельную

ИТП с зависимым подключением потребителей.



Преимуществом ИТП с зависимым подключением потребителей является экономия на оборудовании, устанавливается меньшее количество теплообменников.

Недостатками ИТП с зависимым присоединением является меньшая надёжность схемы.

2. Независимое подключение потребителей тепловой энергии осуществляется посредством вводного теплообменника. Сетевая вода, приходящая из котельной, попадает только в первый теплообменник, там отдаёт своё тепло и возвращается в тепловую сеть или котельную. Сетевая вода не попадает в отопительные приборы потребителей тепловой энергии. Тепловая сиситема разделяется на два независимых контура, разделённых несмешивающим теплообменником: сетевой контур и контур потребителя.

ИТП с независимой схемой подключения.



Преимуществом ИТП с независимым присоединением является большая надёжность и более низкие требования к подпиточной воде.

Регулятор перепада давления в индивидуальном тепловом пункте (ИТП)

В тепловой сети поддерживается строго установленный перепад давления между подающим и обратным трубопроводом. Перепад давлений поддерживается при помощи сетевых насосов в котельной или в центральном тепловом пункте (не путать с ИТП). При установленном давлении перепаде давлений в подающем и обратном трубопроводах у потребителя в индивидуальном тепловом пункте также должен поддерживаться строго установленный и зафиксированный в договоре на теплоснабжение гидравлический режим. Падение давление у потребителя должно быть у установленных договором пределах, в противном случае произойдёт разрегулировка тепловой сети. Если потребитель не выполняет условий договора и не выдерживает гидравлический режим поставщик тепловой может применить штрафные санкции.

Для поддержания постоянного перепада давлений и потерь напора у потребителя в индивидуальных тепловых пунктах устанавливаются регуляторы перепада давления. Регуляторы перепада давления устанавливаются как в тепловых пунктах с зависимым, так и с независимым подключением.

Регулятор давления индивидуального теплового пункта

Схема работы регулятора давления в индивидуальном тепловом пункте

Распределительная гребёнка индивидуального теплового пункта

Для распределения теплоносителя на различные виды тепловых нагрузок в индивидуальном тепловом пункте используются распределительные гребёнки. Распределительная гребёнка позволяет разделять отдельные участи потребителей тепловой энергии и независимо регулировать контура.

Распределительный коллектор ИТП

Узлы качественного регулирования отпуска тепловой энергии в индивидуальном тепловом пункте

В зданиях различного назначения, будь то жилые дома или общественные здания присутствует несколько типов потребителей тепловой энергии. Как правило типовые потребители в общественных зданиях это отопление, вентиляция и горячее водоснабжение. На все названные виды тепловой нагрузки требуется подавать теплоноситель с различной температурой.

Например, на подогрев вентиляционного воздуха требуется температура теплоносителя от 70 до 90 град. Цельсия, в то же самое время в радиаторы отопления нужно подавать 50 град. Цельсия, а на теплообменники горячего водоснабжения 65 град. Цельсия.

При этом центральная котельная работает на графике 95 градусов в подающем трубопроводе и 70 градусов в обратном трубопроводе – этот график также необходимо соблюдать, чтобы по условиям договора с теплоснабжающей организацией.

В соответствии с уравнением, определяющим количество тепловой энергии, передаваемой теплоносителем регулировать тепловую нагрузку можно двумя способами:

• Изменением температуры теплоносителя – это называется качественное регулирование
• Изменением количества подаваемого теплоносителя – это называется количественное регулирование.

Q=G*c*(t2-t1).

Q – количество тепловой энергии (ГДж)

G – массовый расход теплоносителя (кг/с)

с – массовая удельная теплоёмкость воды, составляет 4,19 кДж/кг*град.

t2 – температура сетевой воды на входе в подающую линию (град. С)

t2 – температура сетевой воды на выходе из обратной линии (град. С).

В индивидуальных тепловых пунктах используется два типа узлов для качественного регулирования:

• Элеваторный узел без использования насоса
• Узел регулирования с насосом и трёхходовым клапаном.

В обоих вариантах регулирования температура у потребителя может только понижаться и не может становиться выше чем температура в тепловой сети. Снижение температуры достигается за счёт подмешивания воды из обратного трубопровода в подающую линию.

Элеваторный узел индивидуального теплового пункта

Схема работы элеваторного узла в ИТП

В элеваторном узле за соплом давление теплоносителя снижается и становится ниже чем в обратной линии, это позволяет подсасывать теплоноситель из обратной линии в подающую и снижать температуру в подающем трубопроводе. Подмешивание в элеваторном узле осуществляется без использования отдельных насосов за счёт располагаемого перепада давлений тепловой сети. Для нормальной работы элеваторного узла требуется перепад давления между подающей и обратной линией не менее заданного в документации элеватора.

Трёхходовой клапан в индивидуальном тепловом пункте

В индивидуальных тепловых пунктах помимо элеваторов широко используются трёхходовые клапаны подмешивания теплоносителя. По принципу регулирования трёхходовой клапан также снижает температуру в подающей линии системы теплоснабжения за счёт подмеса более холодного теплоносителя из обратной линии.

Работа трёхходового клапана в ИТП

Типы тепловых пунктов.

ИТП индивидуальный тепловой пункт для единственного здания или небольшой группы рядом стоящих зданий, расположенный в подвале, техническом помещении или рядом стоящем модульном сооружении.

ЦТП — центральный ТП обслуживает группу зданий или небольшой район. Располагается в отдельно стоящем здании.

БТП — блочный тепловой пункт или модульный тепловой пункт. Включает один или несколько блоков, изготовленных и поставляемых укрупнёнными модулями. Отличается простотой и высокой скоростью монтажа и ввода в эксплуатацию.. Может выполнять функцию ИТП или ЦТП.

Нормативная документация для индивидуальных тепловых пунктов.

Для установки ввода в эксплуатацию блочного индивидуального теплового пункта потребуется оформление следующей документации.

 Проект теплового пункта в минимально необходимом объёме стадии П.

1. Положительное заключение экспертизы (негосударственной или государственной, в зависимости от источника финансирования).
2. Рабочая проектная документация.
3. Исполнительная документация с отметками монтажной организации.

Для сдачи теплового пункта в эксплуатацию потребуется следующая документация.

1. Паспорт теплового пункта.
2. Копия документа подтверждающего квалификацию сварщика и сварочного оборудования.
3. Сертификаты соответствия на используемое оборудование.
4. Акт готовности монтажа.
5. Договор с теплоснабжающей организацией или его копия.
6. Акт приёмки работ между подрядчиком и заказчиком.
7. Приказ о назначении ответственного за эксплуатацию теплового пункта.
8. Акт опрессовки оборудования.

Модульные тепловые пункты

Модульные тепловые пункты по своему функционалу и составу не отливаются от тепловых пунктов в обычном исполнении. Модульные тепловые пункты изготавливаются на заводе и доставляются на объект эксплуатации крупными модулями это позволяет снизить стоимость монтажа и уменьшить время для ввода теплового пункта в эксплуатацию. На модульные и немодульные тепловые пункты требуется одинаковая документация.

.

Модульный ИТП

Проектирование и устройство тепловых пунктов тепловой сети

Для того чтобы организовать теплоснабжение здания или группы зданий, осуществляется проектирование тепловых пунктов и ввод их в эксплуатацию.

Тепловой пункт (ТП) — это комплекс технических устройств, размещенный в отдельном помещении, состоящий из элементов тепловых энергоустановок, связывающих эти установки с тепловой сетью, управляющий их работоспособностью, контролирующий теплопотребление и распределение теплоносителя по видам потребителей.

Индивидуальный тепловой пункт (ИТП) — это совокупность устройств для обслуживания одного потребителя (здания или его части), связывающая его с тепловой сетью. Обычно ИТП размещают в подвальном или техническом помещении. Наличие ИТП является для каждого здания обязательным.

Центральные тепловые пункты (ЦТП) — это связующее звено между источником теплоснабжения и группой зданий и сооружений, функция которого — обеспечение потребителей ГВС, ХВС и теплом. ЦТП являются обязательными для промышленных и сельскохозяйственных предприятий, подключенных к внешним тепловым сетям, при этом их не рекомендуется делать общими с тепловыми пунктами, обслуживающими жилые здания. Центральные тепловые пункты обычно проектируют изолированно от других помещений.

Блочный тепловой пункт (БТП) — готовая к эксплуатации конструкция для передачи тепловой энергии и контроля параметров теплоносителя, сформированная в заводских условиях и поставляемая для монтажа в виде готовых блоков.

Блочный индивидуальный тепловой пункт (БИТП) — блочный тепловой пункт (готовое техническое решение) заводской сборки, предназначенный для установки в помещении ИТП здания и присоединения систем теплопотребления к теплосетям.

Проектирование и устройство тепловых пунктов. Виды тепловых пунктов: индивидуальные тепловые пункты (ИТП), блочные тепловые пункты (БТП), центральные тепловые пункты (ЦТП), их функции

Согласно СП 60. 13330.2020 «СНиП 41-01-2003 Отопление, вентиляция и кондиционирование воздуха», системы внутреннего теплоснабжения зданий надлежит присоединять к теплосетям централизованного теплоснабжения или автономного источника теплоты через автоматизированные центральные, индивидуальные или поквартирные тепловые пункты, позволяющие организовать расчетный гидравлический и тепловой режимы систем внутреннего теплоснабжения, а также автоматическое регулирование потребления теплоты в системах отопления и вентиляции в зависимости от температуры наружного воздуха. Мощность теплового пункта должна отвечать потребности здания в тепловой энергии.

При централизованном теплоснабжении группы малоэтажных домов (не более трех этажей) допустимо присоединять их к теплосетям через ЦТП с автоматическим регулированием подачи теплоты во внутриквартальные сети отопления и параметрами теплоносителя, циркулирующего в этих сетях, соответствующими требуемым для систем отопления подключенных к ним зданий.

ИТП жилых и общественных зданий следует размещать в выделенных помещениях внутри обслуживаемых зданий. Встроенные в здания тепловые пункты должны быть расположены у наружных стен зданий на расстоянии не более 12 м от выхода из этих зданий. При длине помещения теплового пункта более 12 м требуется предусматривать из него два выхода. Один выход на лестничную клетку с выходом наружу, второй выход — в коридор либо смежное помещение, в том числе на стоянку автомобилей, при ее наличии. Выход на улицу должен быть оборудован аварийным освещением.

В соответствии с СП 253.1325800.2016 «Свод правил. Инженерные системы высотных зданий», в случаях размещения ИТП на технических этажах под (или над) жилыми (рабочими) помещениями необходимо предусмотреть мероприятия по снижению уровня шума в прилегающих помещениях до значений, установленных действующими нормативными документами.

При отсутствии такой возможности оборудуют пристроенные или отдельно стоящие тепловые пункты при обосновании и по заданию на проектирование.

Для тепловых пунктов, работающих с такими теплоносителями, как горячая вода с рабочим давлением до 2,5 МПа и температурой до 200 ^oC или пар с рабочим давлением в пределах условного давления Ру до 6,3 МПа и температурой до 440 ^oC, разработан СП 41-101-95 «Проектирование тепловых пунктов». Данные правила проектирования распространяются на тепловые пункты, создаваемые для подключения к тепловым сетям отопления, водоснабжения, кондиционирования и других промышленных и сельскохозяйственных объектов.

Проект теплового пункта включает в себя технический паспорт, описывающий схемы присоединения потребителей теплоты, виды теплоносителей и их расчетные расходы, давление в трубопроводе и характеристики оборудования.

Автоматизированные ЦТП и ИТП, посредством которых осуществляется присоедение систем внутреннего теплоснабжения зданий к централизованным тепловым сетям, призваны обеспечивать гидравлический и тепловой режимы систем внутреннего теплоснабжения, а также автоматическое регулирование потребления теплоты в системах отопления и вентиляции в зависимости от изменения температуры воздуха в окружающей среде и поддержание заданной температуры горячей воды в системах ГВС. Тепловой пункт для жилых и общественных зданий, как правило, следует размещать в обслуживаемом здании; при наличии обосновании возможно устройство пристроенных или отдельно стоящих тепловых пунктов.  Прокладку трубопроводов тепловых пунктов следует осуществлять выше уровня пола.

Помещения тепловых пунктов должны быть оборудованы приточно-вытяжной вентиляцией. Помещение теплового пункта длиной 12,0 м и более должно иметь не менее двух выходов, один из которых — наружу.

Важно также принимать во внимание требования СТО 70238424.27.010.007-2009 «Тепловые пункты тепловых сетей. Организация эксплуатации и технического обслуживания. Нормы и требования». Выполнение требований настоящего стандарта касается эксплуатации и технического обслуживания тепловых пунктов тепловых сетей, обеспечивающих присоединение систем теплопотребления двух и более зданий, индивидуальных тепловых пунктов в объеме выполняемых ими функций, теплоносителем для которых выступает горячая вода с температурой до 200 °С и давлением до 2,5 МПа включительно, водяной пар с температурой до 440 °С и давлением до 6,3 МПа включительно, конденсат водяного пара и другие виды специальных теплоносителей.

Для эксплуатации и технического обслуживания теплового пункта должна присутствовать следующая техническая документация: утвержденная проектная документация, включая чертежи и пояснительные записки; акты приемки скрытых работ, испытаний и наладки, акты приемки тепловых пунктов в эксплуатацию; исполнительные чертежи и схема размещения оборудования теплового пункта; паспорт теплового пункта; оперативный журнал и др.

Схемы теплового пункта с трубопроводами, с обозначением и нумерацией запорной и регулирующей арматуры, спускных, продувочных и дренажных устройств, должна отражать фактическое состояние оборудования и запорной арматуры и размещаться в помещении теплового пункта на видном месте.

Для сотрудников, занятых эксплуатацией, ремонтом, наладкой и испытанием оборудования тепловых сетей и конкретно тепловых пунктов, разработан стандарт СТО 70238424.27.010.006-2009 «Тепловые сети. Охрана труда (правила безопасности) при эксплуатации и техническом обслуживании тепловых сетей. Нормы и требования».

Оборудование тепловых пунктов

Технические требования, применяемые при создании, строительстве, модернизации тепловых пунктов тепловых сетей систем централизованного теплоснабжения, содержатся в СТО 70238424.27.060.003-2008 «Тепловые пункты тепловых сетей. Условия создания. Нормы и требования».

К оборудованию ЦТП тепловых сетей систем теплоснабжения относят: тепломеханическое и электротехническое оборудование, контрольно-измерительные приборы, приборы систем автоматики, приборы учета расхода тепловой энергии.

Оборудование тепловых пунктов предполагает следующий набор позиций:

• водоподогреватели с конденсатоотводчиками или регуляторами перелива,
• насосы (циркуляционные, смесительные и др.),
• диафрагмы и элеваторы,
• баки (конденсатные, баки-аккумуляторы, расширительные с предохранительными клапанами) и грязевики,
• трубопроводы из стальных труб и запорная арматура тепловых пунктов,
• приборы автоматики,
• теплосчетчик
• контрольно-измерительные приборы.

Задвижки тепловых пунктов должны находиться в положении «полностью открыто» или «полностью закрыто» (в зависимости от их назначения), легко без заеданий закрываться (открываться) и иметь штурвалы, не должно происходить подтекания воды через сальниковое уплотнение.

На штурвалах задвижек и вентилей тепловых пунктов стрелками должны быть указаны направления вращения при их открытии (закрытии).

Запорная арматура в ИТП или ЦТП должна быть пронумерована согласно технологической схеме данного теплового пункта.

Не допускается подтеканий воды для фланцевых соединений арматуры, трубопроводов, водоподогревателей.

Технологические трубопроводы тепловых пунктов, секции водоподогревателей, калачи, грязевики, корпуса запорной арматуры должны быть оснащены тепловой изоляцией, плотно прилегающей к изолируемым поверхностям и надежно закрепленной. Температура на поверхности теплоизоляционной конструкции внутри рабочей или обслуживаемой зоны помещений для теплоносителей с температурой выше 100 °С должна быть не выше 45 °С, а с температурой ниже 100 °С — не более 35 °С (при температуре воздуха помещения 25 °С).

Помещения тепловых пунктов должны быть оборудованы грузоподъемными механизмами с ручным или электрическим приводом, позволяющие осуществлять подъем и перемещение оборудования.

Согласно СП 30.13330.2020 «Внутренний водопровод и канализация зданий. Актуализированная редакция СНиП 2.04.01-85*», тепловые пункты (ЦТП или ИТП) должны быть оборудованы для измерения потребления горячей воды счетчиками на трубопроводах холодного водопровода, подающих воду к водонагревателям. При непосредственном разборе горячей воды из тепловой сети (открытые системы теплоснабжения) в зданиях и сооружениях счетчики горячей воды размещают на вводе, перед смесительными узлами и на общем циркуляционном (обратном) трубопроводе.

Пример шарового крана для тепловых пунктов

Шаровые краны Бивал производства компании АДЛ

Пример блочного индивидуального теплового пункта (БИТП)

Блочный индивидуальный тепловой пункт производства компании АДЛ

Пример шкафа автоматизации для теплового пункта

Шкафы автоматизации производства компании АДЛ

При обустройстве тепловых пунктов для трубопроводов, запорной и запорно-регулирующей арматуры, оборудования и фланцевых соединений требуется теплоизоляция, обеспечивающая температуру на поверхности теплоизоляционной конструкции, находящейся в рабочей или обслуживаемой зоне помещения, для теплоносителей, имеющих температуру выше 100 °С — не более 45 °С, а имеющих температуру ниже 100 °С — не более 35 °С (при температуре воздуха помещения 25 °С). Необходимо соблюдение требований  СНиП 2.04.14-88 «Тепловая изоляция оборудования и трубопроводов».

Включение тепловых пунктов осуществляется посредством открытия пусковых дренажей, прогревом трубопровода пара, оборудования теплового пункта и систем паропотребления. Скорость прогрева зависит от условий дренажа скапливающегося конденсата, но не должна превышать 30 °С/час.

Электрооборудование тепловых пунктов должно соответствовать требованиям для работы во влажных помещениях, а в подземных встроенных и пристроенных тепловых пунктах — в сырых помещениях.

Качество стальных трубопроводов в ППУ-изоляции для прокладки тепловых сетей подтверждено письмом МОЭК (Ф20/08-577/13), определившего завод «СМИТ-Ярцево» одним из основных заводов, рекомендованных для выполнения работ по ППУ–изоляции труб в г. Москва.

Вся представленная в нашем ассортименте продукция производства «СМИТ-Ярцево» соответствует ГОСТ 30732-2020 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой», снабжена паспортами и сертификатами и характеризуется высокими показателями прочности и долговечности за счет использования высококачественных материалов и самых современных технологий изготовления. Вы можете в любое время ознакомиться с необходимой документацией, отправив запрос в компанию «Констрактика» через электронную почту, форму заявки или с помощью онлайн-помощника, где наши консультанты всегда готовы помочь с выбором продукции.

Компания «Констрактика» — официальный представитель завода «СМИТ-Ярцево»

Трубы в ППУ-изоляции производятся заводом «СМИТ-Ярцево» на самом современном оборудовании из сырья наивысшего качества на производственных площадях более 52000 кв.м.

Разработанная технология производства позволяет обеспечить максимальную коррозионную стойкость стальных элементов стальных частей трубопроводов.

«СМИТ-Ярцево» — единственная в России компания, освоившая технологию вспенивания пенополиуретана на основе циклопентана.

ЖК Cloud Nine (компания Vesper)

ППУ трубопроводы, трубопроводная арматура, Москва

Новодевичий монастырь

ППУ трубопроводы, Москва

Северо-западная хорда

ППУ трубопроводы, Москва

Усадьба “Архангельское”

ППУ трубопроводы, Московская область

ЖК “Серебряный фонтан” (Группа Эталон)

Трубопроводная арматура, ПЭ трубы, Москва

Транспортная развязка МКАД – Бесединское шоссе (ГК “Гера”)

ППУ трубопроводы, Москва

Станции метро “Лефортово” и “Стромынка” (АО “Мосметрострой”)

ППУ трубопроводы, ТПА, Москва

Стадион “Динамо” (ВТБ Арена парк, УК “Динамо”)

ППУ трубопроводы, Москва

ЖК “Счастье на Дмитровке” (ЗАО “Лидер-Инвест”)

Опоры освещения, Москва

ЖК GRAND DELUXE на Плющихе (ГК “Донстрой”)

ППУ трубопроводы, Москва

Вестибюль станции метро “Ленинский проспект”

ППУ трубопроводы, Москва

Инженерные коммуникации Северо-Западной хорды

ППУ трубопроводы, Москва

Дорожная развязка МКАД – Бесединское шоссе

ППУ трубопроводы, Москва

Теплосети Северо-Восточной хорды

ППУ трубопроводы, Москва

Школа на ул.

Исаковского в Москве

Опоры освещения, Москва

Станция метро “Боровское шоссе”

Трубопроводная арматура, Москва

ТПУ “Волоколамская”

ППУ трубопроводы, Москва

ЖК “Садовые кварталы” (ГК “ИНТЕКО”)

Трубопроводная арматура, Москва

ЖК “Влюберцы” (Строительная компания “САС”)

ППУ трубопроводы, Люберцы, МО

Дом-призер Архсовета Москвы в районе Очаково-Матвеевское

Опоры освещения, Москва

ЖК “Академика Павлова” (ГК “ПИК”)

ППУ трубопроводы, Москва

ТПК метро (ст. Электрозаводская- ст. Авиамоторная)

ППУ и ПЭ трубопроводы, Москва

ЖК “Савёловский Сити” (MR Group)

ППУ трубопроводы, Москва

ТПУ “Солнечная” (АО “Мосинжпроект”)

ППУ трубопроводы, Москва

ЖК “Государев дом” (ГК “Гранель”)

ППУ трубопроводы, трубопроводная арматура, Лопатино, МО

Аэропорт “Жуковский”

Опоры освещения, Жуковский, МО

Тепловые сети в г.

Черноголовка

Монтаж полного цикла ППУ трубопроводов, Черноголовка, МО

ЖК “Микрорайон 6А”

ППУ трубопроводы, Реутов, МО

ЖК “Татьянин Парк” (ГК “МИЦ”)

ППУ трубопроводы, трубопроводная арматура, Москва

МФК “Лайнер” (ГК “ИНТЕКО”)

Трубопроводная арматура, Москва

ЖК “Полянка/44” (PSN Group)

Трубопроводная арматура, Москва

ЖК “Пригород Лесное” (ГК “Самолет”)

Опоры освещения, Ленинский район, МО

ЖК “Ярцевская 24” (ГК “ПИК”)

ППУ трубопроводы, Москва

Объекты АО “ГУОВ” (Оборонстрой)

ППУ трубопроводы, Моздок, Северная Осетия-Алания

ЖК “Тимирязев парк”

ППУ трубопроводы, Москва

Гипермаркет “К Раута”

Опоры освещения, Щербинка, МО

ЖК “Родной Город. Октябрьское поле”

ППУ трубопроводы, Москва

ЖК “Пятницкие кварталы”

Трубопроводная арматура, ППУ трубопроводы, Сабурово, МО

ТЦ “LEROY MERLIN”

ППУ трубопроводы, Видное, МО

ЖК “Эко-Парк Вифанские Пруды”

ППУ трубопроводы, Сергиев Посад, МО

Микрорайон “Янтарный”

ППУ трубопроводы, Балашиха, МО

Микрорайон “Экопарк”

ППУ трубопроводы, трубопроводная арматура, Томилино, МО

ЖК “Терра”

Опоры освещения, Дмитров, МО

ЖК «Староалексеевская»

ППУ трубопроводы, Москва

ЖК “Серебрянка”

ППУ трубопроводы, Пушкино, МО

ЖК “Родной Город.

Каховская”

ППУ трубопроводы, Москва

ЖК “Рублёвское предместье”

ППУ трубопроводы, Глухово, МО

Противотуберкулёзный диспансер

ППУ трубопроводы, Москва

Полевой лагерь Западного военокруга

Опоры освещения, Нижегородская область

ЖК “Новоград Павлино” (ГК “МИЦ”)

ППУ трубопроводы, Балашиха

Клубный дом “Набоков”

ППУ трубопроводы, трубопроводная арматура, Москва

ТПК метро, Сев.-Вост. уч-к (АО “МИП”)

ППУ трубопроводы, трубопроводная арматура, монтаж СОДК, Москва

Метрополитен, ст. Парк Победы (3 этап)

ППУ трубопроводы, Москва

Магистральные ТС, Хорошевское шоссе

ППУ трубопроводы, Москва

ЖК “Летний Сад” (“Эталон-Инвест”)

ППУ трубопроводы, монтаж СОДК, Москва

Опоры связи для Калужской области

Опоры освещения-связи, Калужская область

ТЦ “Castorama”

Опоры освещения, Щербинка, МО

ЖК “Ельнинская 14Б” (ГК “ПИК”)

ППУ трубопроводы, Москва

ДОУ, адресная городская программа

ППУ трубопроводы, трубопроводная арматура, опоры освещения, Москва

Гостиница «Hilton Worldwide»

ППУ трубопроводы, Москва

ЖК “Влюблино” (ГК “ПИК”)

ППУ трубопроводы, Москва

“ВТБ Арена” (“Codest International”)

ППУ трубопроводы, монтаж СОДК, Москва

Программа замены теплосетей г.

Брянска

ППУ трубопроводы, Брянск

Фабрика продукции компании “MARS”

Опоры освещения, Ступино, МО

Инженерные сети ПАО “МОЭК”

ППУ трубопроводы, трубопроводная арматура, монтаж СОДК, Москва

ЖК “Изумрудные холмы” (Etalon Gr.)

ППУ трубопроводы, трубопроводная арматура, Красногорск, МО

МКАД, 52 км

Опоры освещения, Москва

ЖК “Утёсов” (ГК “ГРАС”)

ППУ трубопроводы, трубопроводная арматура, Москва

Сев.-Зап. хорда, Аминьевское шоссе

ППУ трубопроводы, Москва

ГБЗУ “Морозовская ДГКБ ДЗМ”

ППУ трубопроводы, Москва

Торговые центры “Глобус”

Опоры освещения, Пушкино, Юдино, МО

ЖК “Balchug Residence” (ГК “ИНТЕКО”)

Трубопроводная арматура, Москва

Квартал “AEROLOFTS”

ППУ трубопроводы, ПЭ трубопроводы, трубопроводная арматура, Москва

ЖК “Флотилия” (ГК “ГРАС”)

ППУ трубопроводы, Москва

Сев.

-Зап.хорда, ул.Народного Ополчения

ППУ трубопроводы, трубопроводная арматура, Москва

ЖК «Опалиха O3» (Urban Group)

ППУ трубопроводы, трубопроводная арматура, Красногорск

ЖК “Некрасовка-Парк”

Трубопроводная арматура, ВЧШГ трубопроводы, Москва

МФК “Nagatino i-Land”

ППУ трубопроводы, трубопроводная арматура, монтаж СОДК, Москва

МИД России

ППУ трубопроводы, Москва

Реконструкция Минского шоссе

Опоры освещения, МО

Метрополитен, Кожуховская линия

Трубопроводная арматура, ППУ трубопроводы, Москва

Московское метро, ст. Ховрино

ППУ трубопроводы, монтаж СОДК, Москва

Калининско-Солнц-я линия (АО “МИП”)

ППУ трубопроводы, трубопроводная арматура, монтаж СОДК, Москва

ЖК Микрогород “В лесу”

ППУ трубопроводы, Марьино, МО

ЖК “Лесной городок” (ГК “Гранель”)

ППУ трубопроводы, Балашиха, МО

Клинский ледовый дворец

Опоры освещения, Клин, МО

ЖК “Золотая звезда” (Etalon Group)

ППУ трубопроводы, трубопроводная арматура, Москва

ЖК “Дом на Смольной”

Трубопроводная арматура, Москва

ЖК “Город Набережных” (Urban Group)

Опоры освещения, Химки, МО

ЖК Бескудниково, мкр.

5 (СК “Горизонт”)

Трубопроводная арматура, Москва

Трасса М-11 (Москва-Санкт-Петербург)

Опоры освещения, Тверская область

Новорязанское шоссе (ГК “АРКС”)

Опоры освещения, Люберцы, МО

Посольство Республики Беларусь

ППУ трубопроводы, трубопроводная арматура, Москва

Новорижское шоссе

Опоры освещения, МО

Московский погранинститут ФСБ РФ

ППУ трубопроводы, монтаж СОДК, Москва

Жилой комплекс «Москва А101»

ППУ трубопроводы, трубопроводная арматура, Москва

Музей-заповедник “Коломенское”

Опоры освещения, Москва

Микрорайон «Дружба»

ППУ трубопроводы, трубопроводная арматура, Домодедово, МО

МФК “ВТБ Ледовый дворец”

ППУ трубопроводы, трубопроводная арматура, Москва

Посмотреть все объекты компании

Наши партнеры

Нас рекомендуют (отзывы клиентов «Констрактики»)

Поставляемые ППУ трубопроводы и запорная арматура производятся по всем нормам и требованиям в кратчайшие сроки и в полном объёме

В. А. Струев

«Нахабинские инженерные сети» — МО, Нахабино

Мы ценим сложившиеся между нашими организациями партнерские отношения и выражаем надежду на дальнейшее сотрудничество

В. Б. Германов

«ОблИнвестСтрой» — Москва

Поставка и монтаж ППУ трубопроводов для строительства линий метрополитена выявил высокий профессиональный уровень компании

А. В. Белявский

«ГлавСтройГрупп» — Москва

Все отзывы клиентов

Наши клиенты

Контуры управления технологическими процессами: тренды PV, SP, OP и режима

Современные производственные и перерабатывающие отрасли часто управляются распределенными системами управления (РСУ) с минимальным участием обслуживающего персонала. Во многом это стало возможным благодаря эволюции аппаратного и программного обеспечения компьютеров и контроллеров.

Основным структурным элементом системы управления технологическим процессом является контур управления технологическим процессом. В контурах управления технологическим процессом используются датчики, преобразователи, расчеты или алгоритмы, системы обработки и приводы или выходы. Их конечная цель — помочь процессу работать стабильно, предсказуемо и последовательно. Некоторые общие примеры переменных процесса, которые контролируются контурами управления, включают уровни в резервуарах, потоки жидкости, температуру воздуха и давление пара.

Крупное промышленное перерабатывающее предприятие, такое как нефтеперерабатывающий завод или бумажная фабрика, использует тысячи контуров управления технологическим процессом. Этот тип объекта также обычно использует архиватор данных для хранения данных, связанных с их системой или системами управления, а также других важных данных. Эти данные содержат большое количество информации, которую можно использовать в качестве мощного средства устранения неполадок или оптимизации. Хитрость заключается в том, чтобы знать, как его использовать.

Ознакомьтесь с нашими инструментами отслеживания тенденций и аналитики в режиме реального времени и узнайте, как это сделать они могут помочь вам повысить эффективность процесса.

Ознакомьтесь с PARCview

Что такое контур управления технологическим процессом?

Прежде чем мы углубимся в некоторые способы использования данных, важно понять, какие данные процесса обычно доступны. Мы начнем с описания элементов очень простого цикла управления технологическим процессом, а затем данных, которые он генерирует. Часто используются и более сложные контуры управления, но подробное описание всех возможных типов контуров управления здесь не требуется.

Температура жидкости в резервуаре может автоматически контролироваться контуром управления технологическим процессом с использованием пара.

Простой контур управления с обратной связью с одним входом и одним выходом (SISO) состоит из следующих элементов:

Вход процесса

Внешняя переменная, влияющая на процесс. В цикле управления вы должны иметь возможность контролировать и манипулировать этой переменной. Например, поток пара в резервуар может быть входным сигналом процесса в контуре управления, контролирующем температуру жидкости на выходе из резервуара. (Обратите внимание, что вход процесса иногда называют «входной переменной».)

Выход процесса

Характеристика процесса, влияющего на внешний мир. В контуре управления технологическим процессом это должно быть измеримым и согласовываться с входными данными процесса. В примере с контролем температуры резервуара температура жидкости, выходящей из резервуара, будет выходным сигналом процесса. (Выход процесса иногда называют «выходной переменной».)

Уставка

Требуемое значение для выхода процесса. В примере с резервуаром это желаемая температура жидкости.

Контроллер

Аппаратное и программное обеспечение, которое сравнивает измеренный выход процесса с заданным значением и рассчитывает, нужно ли изменить вход процесса и насколько. Затем контроллер отправляет сигнал исполнительному механизму для корректировки входного сигнала процесса, если это необходимо. В примере с резервуаром это может быть привод регулирующего клапана на паропроводе, ведущем к резервуару.

Какой тип данных хранят историки?

Контроллер индикации температуры (TIC) сравнивает значение переменной процесса (PV) со значением уставки (SP), вычисляет и отправляет выходной сигнал (OP) на клапан управления потоком пара.

Данные процесса, связанные с контуром регулирования температуры резервуара в архиве данных, будут включать:

PV или MV

Переменная процесса или измеряемая переменная. Это измеренное значение технологического выхода – в данном случае это температура жидкости на выходе из резервуара. Это значение передается от датчика к контроллеру.

SP

Значение уставки, которое является желаемым значением переменной процесса (PV). Требуемое значение уставки может быть введено оператором, либо оно может быть рассчитано или основано на сигнале от внешнего источника.

OP

Выход контроллера. Выходной сигнал передается от контроллера на исполнительный механизм для выполнения регулировки, если это необходимо, или он может быть отправлен на другой контроллер (более подробно это описано в следующем пункте).

Режим

Определяет, когда и как работает контроллер. Наиболее распространены три режима контроллера: автоматический, ручной и каскадный.

В Автоматическом режиме контроллер получает заданное значение (SP) и измеренное значение переменной процесса (PV), вычисляет и отправляет выходной сигнал (OP) на привод.

В ручном режиме контроллер блокируется, позволяя обслуживающему персоналу посылать выходной сигнал (OP) непосредственно на привод.

Каскадный режим аналогичен автоматическому режиму, за исключением того, что контроллер получает заданное значение (SP) из внешнего источника, обычно другого контроллера. Чтобы проиллюстрировать эту концепцию, представьте, что в нашем примере с резервуаром регулятор температуры отправляет выходной сигнал (OP) на регулятор расхода пара, а не на привод клапана. Контроллер расхода пара будет получать заданное значение (SP) от контроллера температуры, а также сигнал PV от расходомера о потоке пара в резервуар, а также вычислять и отправлять выходной сигнал (OP) на исполнительный механизм. Эта «каскадная» стратегия управления улучшит реакцию регулирования температуры, поскольку она в значительной степени устранит внешние воздействия, такие как колебания подачи пара или нелинейность любого регулирующего клапана. (Обратите внимание, что это уже не простой контур управления с одним входом и одним выходом.)

Управление производственными операциями в режиме реального времени и средства промышленной аналитики

Ознакомьтесь с PARCview

Мониторинг процессов

Во время производства рабочий и контролирующий персонал может отслеживать текущие и изменяющиеся во времени переменные процесса (PV) для мониторинга процессов. Текущие значения PV могут отображаться на графике DCS или в других компьютерных графических приложениях, а значения тренда во времени можно просматривать с помощью приложения анализа трендов.

Многие архиваторы данных (например, dataPARC) имеют графические приложения и приложения для анализа тенденций (например, PARCgraphics и PARCview) для отображения данных процесса. Наиболее полезные приложения для анализа трендов позволяют отображать несколько переменных на каждом тренде и просматривать несколько трендов на одном экране. Это может быть очень полезно при попытке сопоставить данные или устранить проблему.

Дисплеи PARCview в dataPARC могут включать несколько переменных для каждого тренда и несколько трендов на каждом экране для любых доступных данных за любой период времени

Ключевые переменные процесса, которые часто отслеживаются, включают уровни в резервуарах и резервуарах, температуру пара и жидкости, давление пара и масла, а также потоки жидкости и газа. Единственное требование состоит в том, чтобы контролируемая характеристика была измеримой, чтобы можно было контролировать рН, электропроводность и мутность, а запахи и вкусы в настоящее время нет.

Преимущество отображения данных с временной тенденцией по сравнению с одноточечным отображением данных заключается в том, что в дополнение к отображению текущего состояния процесса вы также можете видеть, где он находился и куда движется. Это чрезвычайно ценно на предприятиях, перерабатывающих большие объемы продукции, поскольку изменения в управлении могут занять много времени, прежде чем они вступят в силу.

Настройка контуров управления

Другим ценным применением данных процесса является настройка контуров управления. Не вдаваясь в подробности, настройка контура управления включает корректировку числовых значений в расчетах контроллера для оптимизации реакции выхода контроллера (OP) на возмущения процесса или изменения уставки (SP). Настройка может выполняться вручную или автоматически с помощью программного обеспечения для настройки.

Для ручной настройки контура управления необходимо хорошее приложение для построения трендов, предпочтительно такое, которое позволяет одновременно отслеживать тренды SP, OP и PV на одном тренде. Приложения для отслеживания трендов также полезны для выборочной проверки контуров управления, поскольку контуры иногда требуют настройки.



Этот конкретный тренд показывает три попытки настройки контура управления. Синяя линия – это значение уставки (SP). Он показывает, когда и на сколько была изменена уставка. Фиолетовые, зеленые и красные линии показывают, как переменная процесса (PV) реагировала на три разных набора констант настройки. В фиолетовой попытке контроллер быстро отреагировал на изменение уставки, но реакция PV немного превысила уставку. С другой стороны, красная попытка, контроллер реагировал намного медленнее, но не было перерегулирования. Желаемый отклик PV во многом зависит от контролируемого процесса. Для каждого контура управления необходимо решить, насколько приемлемым будет перерегулирование и как быстро переменная процесса должна достичь заданного значения.

На пути к цифровой трансформации? Получите нашу бесплатную дорожную карту цифровой трансформации — пошаговое руководство по достижению совершенства в производстве на основе данных.

Устранение неполадок

И последнее, но не менее важное: тренды PV, OP, SP и Mode могут оказаться неоценимыми при устранении неполадок и нарушений процесса. Возможность наблюдать за измеренными значениями нескольких переменных процесса (PV) во времени позволяет определять корреляции, что помогает в анализе первопричин.

Нанесение значений нескольких переменных процесса (PV) на один тренд может помочь определить взаимосвязь между ними.

Временные тренды других значений управления процессом также могут быть полезны:

• Тренды уставок (SP) показывают изменения, произошедшие с введенными оператором значениями уставок и вычисленными значениями уставок. Это важно, потому что несанкционированные или необоснованные изменения уставок могут привести к нестабильности и сбоям процесса.
Тенденции режима
• показывают, когда контроллеры были переведены в автоматический, ручной и каскадный режимы. Подобно изменениям уставки, изменения режима могут привести к нестабильности и сбоям процесса.
• Тенденции выхода контроллера (OP) могут выявить проблемы с оборудованием или процессом. Например, если ранее функционировавший контур управления перешел на выход 0% или 100% и не соответствует заданному значению, это хороший признак неисправности оборудования или изменения в процессе.

Пакеты трендов, такие как PARCview

, которые позволяют быстро отслеживать данные процесса за очень длительные периоды времени (один или несколько лет), а также позволяют пользователю увеличивать и уменьшать масштаб данных, особенно полезны при устранении неполадок.

OEE: Полное руководство

Все ресурсы, необходимые для успешного внедрения, анализа и повышения общей эффективности оборудования.

Получить руководство

Жидкости и жидкости — удельная теплоемкость

Engineering ToolBox — ресурсы, инструменты и базовая информация для проектирования и проектирования технических приложений!

Удельная теплоемкость некоторых распространенных жидкостей и жидкостей — ацетона, масла, парафина, воды и многих других.

Рекламные ссылки

Удельная теплоемкость для некоторых часто используемых жидкостей и жидкостей указана в таблице ниже.

Для перевода единиц измерения используйте онлайн-конвертер единиц Удельная теплоемкость.

См. также табличные значения удельной теплоемкости газов, пищевых продуктов и пищевых продуктов, металлов и полуметаллов, обычных твердых и других обычных веществ, а также значения молярной теплоемкости обычных органических веществ и неорганических веществ.

90 183 Алкоголь, метил. 40 — 50 ^o F 901 83 2,18 9016 4 903 37 901 51 90 151 901 51 9018 3 2,36 901 64 9 0164 9018 3 Кунжутное масло

Продукт	Удельная теплоемкость — c p —
	(кДж/(кг К)) Уксусная кислота 9018 3 2,043	0,49
Ацетон	2,15	0,51
Спирт этиловый 32 о F (этанол)	2,3	0,548
Спирт этиловый 104 o F (этанол)	2,72	0,65
2,47	0,59
Спирт метиловый. 60 — 70 o F	2,51	0,6
Спирт, пропил	2,37	0,57 9018 4
Аммиак, 32 или F	4,6	1.1
Аммиак, 104 o F	4.86	1.16
Аммиак, 176 o F	5.4	1.29
Аммиак, 212 o F	6.2	1,48
Аммиак, 238 o F	6,74	1,61
Анилин	0,514
Асфальт жидкий	2,09	0,5
Бензол, 60 o F	1,8	0,43
Бензол, 150 o F	1,92	0,46
Бензин	2,1
Бензол	1,8	0,43
Висмут, 800 или F	0,15 9 0184	0,0345
Висмут, 1000 o F	0,155	0,0369
Висмут, 1400 или F	0,165	0,0393
Бром	0,47	0,11
н-бутан, 32 o F	2. 3	0,55
Кальция хлорид	3,06	0,73
Сероуглерод 9018 4	0,992	0,237
Четырёххлористый углерод	0,866	0,207
Масло касторовое	1,8	0,43
Хлороформ	1,05	0,251
Цитроновое масло	1,84	0,44
Декан	2,21	0,528
Дифениламин	1,93	0,46
Додекан	2,21	0,528
Dowtherm	1,55	0,37
Эфир	2,21	0,528
Этиловый эфир	2,22	0,529
Этиленгликоль	0,56
Дихлордифторметан R-12 насыщенный -40 o F	0,88	0,211
Дихлордифторметан R-12 насыщенный 0 o F	0,91	0,217
Дихлордифторметан R-12 насыщенный 120 o F	1,02	0,244
Мазут мин.	1,67	0,4
Мазут макс.	2,09	0,5
Бензин	2,22	0,53
Глицерин	2,43	0,576
Гептан	2,24	0,535
Гексан	2,26	0,54
Кислота соляная	3,14
Йод	2,15	0,51
Керосин	2,01	0,48
Льняное масло	1,84	0,44
Легкое масло, 60 o F	1,8	0,43
Легкое масло, 300 o F	2,3	0,54
Ртуть 9 0184	0,14	0,03
Спирт метиловый	2,51
Молоко	3,9 3	0,94
Нафталин	1,72	0,41
Азотная кислота	1. 72
Нитробензол	1,52	0,362
Октан	2,15	0,51
Масло, Кастор	1,97	0,47
Масло оливковое	1,97	0,47
Масло минеральное	1,67	0,4
Масло, скипидар	1,8
Масло растительное	1,67	0,4
Оливковое масло	1,97	0,47
Парафин	2,13	0,51
Перхлорэтилен	0,905
Нефть	2,13	0,51
Петролейный эфир	1,76
Фенол	1,43	0,34
Калий гидрат	3,68	0,88
Пропан, 32 o F	2,4	0,576
Propy лен	2,85	0,68
Пропиленгликоль	2,5	0,60
1,63	0,39
Натрий, 200 или F	1,38	0,33 901 84
Натрий, 1000 или F	1,26	0,3
Натрия гидрат	3,93	0,94
Соевое масло 9018 4	1,97	0,47
Кислота серная концентрированная	1,38
Кислота серная	1,34
Толуол	1,72	0,41
Трихлорэтилен	1,30
Тулуол	1,51	0,36
Скипидар	1,72	0,411
Вода пресная	4,19	1
Вода морская 36 o F	3,93	0. 938
Ксилол	1,72	0,41

• 1 кДж/(кг К) = 1000 Дж/(кг ^o Кл) = 0,2389ккал/(кг ^o C) = 0,2389 БТЕ/(фунт _м ^o F)
• T( ^o C) = 5/9[T( ^o F) — 32]

Для перевода единиц измерения используйте онлайн-конвертер единиц Удельная теплоемкость.

См. также табличные значения удельной теплоемкости Газов, Пищи и пищевых продуктов, Металлов и полуметаллов, Обычных твердых тел и других Обычных веществ.

Энергия нагрева

Энергия, необходимая для нагрева продукта, может быть рассчитана как

q = c _p m dt                                          (1)

, где 9000 3

q = необходимое тепло (кДж)

c _p = удельная теплоемкость (кДж/кг K, кДж/кг ^o C)

dt = разность температур (K, ^o C)

Пример — Тепло, необходимое для повышения температуры i Вода

10 кг воды нагревается из 20 ^o C до 100 ^o C — разница температур 80 ^o C (K) . Требуемое тепло можно рассчитать как

q = (4,19 кДж/кг·К) ( 10 кг ) (80 ^o C)

  = 3352 кДж 900 03

• Смешивание жидкостей и/или твердых тел — конечные температуры

Рекламные ссылки

Похожие темы

• Свойства материалов

  Свойства материалов газов, жидкостей и твердых тел — den удельные теплоемкости, вязкость и многое другое.

• Термодинамика

  Работа, тепловые и энергетические системы.

Связанные документы

• Аммиак – динамическая и кинематическая вязкость в зависимости от температуры и давления давление в диапазоне от 1 до 1000 бар (14,5 — 14500 фунтов на кв. дюйм) — единицы СИ и имперские единицы.

• Аммиак – свойства в условиях газожидкостного равновесия

  Рисунки и таблицы, показывающие, как свойства жидкого и газообразного аммиака изменяются по кривой кипения/конденсации (температура и давление между тройной точкой и критической точкой). Приведена фазовая диаграмма аммиака.

• Аммиак — удельная теплоемкость в зависимости от температуры и давления

  Онлайн-калькулятор, рисунки и таблицы, показывающие удельную теплоемкость C _P и C _V газообразного и жидкого аммиака при температуре от -73 до 425°C (от -100 до 800°F) при давлении от 1 до 100 бара (14,5 — 1450 фунтов на квадратный дюйм) — единицы СИ и имперские единицы.

• Аммиак. Теплопроводность в зависимости от температуры и давления

  Онлайн-калькулятор, рисунки и таблицы, показывающие теплопроводность жидкого и газообразного аммиака в диапазоне температур от -70 до 425 °C (от -100 до 800 °F) при атмосферном и более высоком давлении — имперские единицы и единицы СИ.

• Аммиак – теплофизические свойства

  Химические, физические и термические свойства аммиака. Фазовая диаграмма включена.

• Аммиак – давление паров при газожидкостном равновесии

  Рисунки и таблица с давлением насыщения аммиака при температурах кипения, СИ и имперских единицах.

• Газообразный аммиак — плотность в зависимости от температуры и давления

  Онлайн-калькулятор с цифрами и таблицами, показывающими плотность и удельный вес аммиака для температур от -50 до 425 °C (от -50 до 800 °F) при атмосферном и более высоком давлении — имперские единицы и единицы СИ.

• Электрический нагрев массы

  Электрический нагрев объекта или массы — изменение температуры в зависимости от подводимой энергии.

• Продукты питания и пищевые продукты — Удельная теплоемкость

  Удельная теплоемкость обычных продуктов питания и пищевых продуктов, таких как яблоки, окунь, говядина, свинина и многие другие.

• Газы — Удельная теплоемкость и индивидуальные газовые постоянные

  Удельная теплоемкость при постоянном объеме, удельная теплоемкость при постоянном давлении, удельная теплоемкость и отдельная газовая постоянная — R — распространенные газы, такие как аргон, воздух, эфир, азот и многие другие.

• Бензин.

  Плотность, удельная теплоемкость, вязкость и теплопроводность в зависимости от температуры Плотность, удельная теплоемкость, динамическая и кинематическая вязкость и теплопроводность бензина в зависимости от температуры

• Теплоемкость

  Количество теплоты, необходимое для изменения температуры вещества на один градус.

• Применения для нагрева — Требуемая энергия и скорость теплопередачи

  Энергия, необходимая для нагревания вещества.

• Всасывание легкого масла — скорость потока

  Рекомендуемая макс. скорости всасывания при перекачке легких нефтепродуктов.

• Аммиак жидкий. Термические свойства при давлении насыщения

  Плотность, удельная теплоемкость, теплопроводность, вязкость и число Прандтля. жидкого аммиака при давлении насыщения.

• Жидкости для смешивания

  Окончательная масса и температура при смешивании жидкостей.

• Смешивание жидкостей и/или твердых веществ – конечная температура

  Расчет конечной температуры при смешивании жидкостей или твердых веществ.

• Трубы, погруженные в масло или жир – тепловыделение

  Тепловыделение от паровых или водяных нагревательных труб, погруженных в масло или жир – с принудительной и естественной циркуляцией.

• Полимеры — Удельная теплоемкость

  Удельная теплоемкость полимеров, таких как эпоксидная смола, ПЭТ, поликарбонат и т.д.

• Твердые вещества – удельная теплоемкость

  Обычные твердые вещества, такие как кирпич, цемент, стекло и многие другие, и их удельная теплоемкость – в имперских единицах и единицах СИ.

• Удельная теплоемкость — Онлайн-конвертер единиц измерения

  Онлайн-преобразователь удельной теплоемкости с наиболее часто используемыми единицами измерения.

• Стальные трубы – Температурное расширение

  Расчет температурного расширения для труб из углеродистой стали.

• Сохранение теплоты в материалах

  Энергия, хранящаяся в материалах в виде явного тепла.

• Серная кислота – плотность

  Плотность серной кислоты при различных температурах и концентрациях.

• Вода – зависимость удельной теплоемкости от температуры

  Онлайн-калькулятор, цифры и таблицы, показывающие удельную теплоемкость жидкой воды при постоянном объеме или постоянном давлении при температуре от 0 до 360 °C (32-700 °F) — единицы СИ и имперские единицы.

Рекламные ссылки

Engineering ToolBox — Расширение SketchUp — 3D-моделирование онлайн!

Добавляйте стандартные и настраиваемые параметрические компоненты, такие как балки с полками, пиломатериалы, трубопроводы, лестницы и т. д., в свою модель Sketchup с помощью Engineering ToolBox — расширения SketchUp, которое можно использовать с потрясающими, увлекательными и бесплатными программами SketchUp Make и SketchUp Pro. Добавьте расширение Engineering ToolBox в свой SketchUp из хранилища расширений SketchUp Pro Sketchup!

Перевести

О Engineering ToolBox!

Мы не собираем информацию от наших пользователей. Подробнее о

• Политика конфиденциальности Engineering ToolBox

Реклама в ToolBox

Если вы хотите продвигать свои продукты или услуги в Engineering ToolBox, используйте Google Adwords.
