Водяное пожаротушение. Дренчерные и спринклерные установки.

Наши услуги

Полный список услуг

Пожарная техника / Статьи / Водяное пожаротушение

Воду с древних времен используют для тушения пожаров, однако, ручное тушение огня не актуально и малоэффективно. При создании мер пожарной безопасности рекомендуется устанавливать автоматические системы пожаротушения. Наиболее популярны автоматические водяные системы тушения пожара. В первую очередь это связано с их относительно низкой стоимостью и универсальностью. Вода – это недорогое средство для борьбы с огнем. Она химически инертна и не несет угрозы для жизни и здоровья человека.

Водяное пожаротушение применения на объектах, где вода не навредит сооружению и находящемуся в нем оборудованию, а также на объектах, где температура круглогодично выше 0 градусов.

Системы водяного пожаротушения бывают нескольких типов: спринклерные и дренчерные.

Нужно водяное пожаротушение?

Отправить заявку

Спринклерные установки водяного пожаротушения

Спринклерные установки водяного пожаротушения — это системы локального тушения в зонах с повышенной температурой, которые оснащены спринклерными оросителями. Спринклерные установки состоят их водопровода с оросителями, насосной станции и центра управления пожаротушением.

Такой вид водяного пожаротушения действует следующим образом. Спринклерный ороситель состоит из теплового замка, который при высокой температуре разрушается и через отверстие оросителя начинает литься вода. В водопроводе падает водяное давление. Центр управления пожаротушением фиксирует уменьшение давления воды и запускает насосную станцию, подающую воду в пожарный водопровод с необходимой для тушения силой.

Перед монтажом систем автоматического пожаротушения обязательно выполняется проектирование с учетом особенностей объекта. Проектировщик определяет количество спринклерных оросителей, их тип и схему расположения на основании расчетов и нормативных документов.

Дренчерные установки водяного пожаротушения

Дренчерные установки водяного пожаротушения – это система водяного пожаротушения, в которой используются оросители открытого типа — дренчеры.

Дренчерная система отличается от спринклерной тем, что оросители открытого типа не имеют насадок с тепловым замком, которые разрушаются при высокой температуре. Срабатывание дренчерной пожарной установки происходит по команде от датчиков или с центра управления.

Водопровод дренчерных установок в режиме ожидания остается незаполненным водой. Такие системы разрешено использовать на объектах, в которых отсутствует угроза взрыва. Дренчерная система может выполнять как функции тушения пожара, так и функции препятствия распространения огня.

Системы автоматического водяного пожаротушения имеют сложную конструкцию и множество составных элементов. Заниматься проектированием и установкой таких систем должны только высококвалифицированные специалисты компаний-лицензиатов МЧС, состоящих в проектных СРО. При проектировании и монтаже систем водяного пожаротушения необходимо обеспечить четкую работу всех узлов и их взаимодействие.

Специалисты компании «Пожарная техника» помогут выбрать необходимую систему водяного пожаротушения, произведут проектирование и установку. Звоните по телефону указанному на сайте, чтобы получить бесплатную консультацию.

Мы производим монтаж систем автоматического пожаротушения уже много лет. Специалисты компании «Пожарная техника», работающие по данному направлению, имеют большой опыт и отличную репутацию.

« Назад

Водяное пожаротушение.

Виды водяного пожаротушения

В настоящее время водяные системы пожаротушения подразделяются на следующие виды:

спринклерные системы пожаротушения;
спринклерные установки пожаротушения с дистанционным пуском;
дренчерные системы пожаротушения;
модульные установки пожаротушения тонкораспыленной водой (МУПТВ EI-Mist).

Водяное пожаротушение зарекомендовало себя с лучшей стороны на протяжении многих лет и постоянно совершенствуются. Наряду со спринклерным и дренчерным пожаротушением, представляющими из себя сеть трубопровода для подачи воды в зону горения, насосных станций и оросителей, в настоящее время всё большее распространение получают модульные установки пожаротушения тонкораспыленной водой (МУПТВ).

Это обусловлено тем, что модульное пожаротушение с успехом применяются на уже эксплуатируемых объектах, где невозможно предусмотреть запас огнетушащего вещества для целей пожаротушения, требуемый для спринклерных и дренчерных установок пожаротушения, а также не требует прокладки сложных коммуникаций.

Специалисты компании «Пламя Е1» подберут оптимальное противопожарное решение для любого помещения.

Заказать расчет системы

Водяное пожаротушение — наиболее распространенная, обладающая наибольшим количеством преимуществ при ликвидации пожара система пожаротушения. Системы водяного пожаротушения допускается применять в местах массового пребывания людей, кроме того системы спринклерного пожаротушения способны выполнять функции пожарной сигнализации (запускать системы оповещения людей при пожаре, передавать сигналы на отключение технологического оборудования, электроснабжения, запуск систем дымоудаления).

Автоматические спринклерные системы пожаротушения

Самые простые, эффективные автоматические системы пожаротушения — это спринклерные системы пожаротушения.

Коснструктивной особенностью является использование элементов, которые способны самостоятельно включаться при достижении в помещении оперделенной пороговой температуры.

Высокая эффективность и отказоустойчивость спринклерных систем определяется тем, что в них нет элементов обратной связи любого типа, а так же полуавтоматических или автоматических устройств.

Постоянно разрабатываются новые элементы и материалы, растет эффективность и мощность систем. Инерционность срабатывания значительно сокращается, но ключевые принципы функционирования все те же.

Спринклерная система — сеть труб, заполненных водой с постоянным давлением. Конечным элементом системы является спринклер.

Спринклер — центральный элемент системы, разбрызгиватель, который распыляет воду под давлением, оснащенный наконечником.

Система наконечников, герметично закрытых колпаками из материала, быстро разрушающегося при достижении пороговой температуры — ключевое средство тушения пожара.

При возникновении пожара наконечники быстро разрушаются от высокой температуры и вода начинает распыляться на очаг возгорания.

Следующие улучшения спринклерных систем производились преимущественно с конструкцией наконечников а также запирающих устройств.

Спринклерная система пожаротушения в настоящее время

Главным веществом для пожаротушения выступает обыкновенная вода из водопровода. Давление воды в системе сохраняется на постоянном уровне при помощи обратных запорных клапанов.

В случае поломки или временного отключения магистрального трубопровода уровень давления в системе будет достаточным для однократного первоначального срабатывание.

Преимущества спринклерной системы системы:

работа в автоматическом режиме;
отсутствие электропитания;
отсутствие сложных схем обратной связи;
постоянная готовность к работе;
длительный срок эксплуатации.

При старте системы, давление воды падает и происходит включение резервного насоса автономного водоснабжения, являющегося обязательной частью спринклерных систем пожаротушения.

Классический распылитель со временем также подвергался многократным усовершенствованиям. Наиболее эффективным до сих пор, является распылитель с запорным клапаном с легкоплавкой вставкой, закрепленной с внешней стороны.

Распылитель в системах, использующихся в настоящее время, эффективно работает с площадью до 12 м².

Необходимая длительность и эффективность работы спринклерной системы тушения пожаров дополнительно обеспечивается еще и тем, что при срабатывании одного распылителя могут сработать смежные с ним спринклеры.

Недостатки системы:

инерционность срабатывания;
зависимость от работы сети водоснабжения;
противопоказания к тушению электропроводки;
зависимость от температуры воздуха.

Спринклерные системы имеют еще одну особенность, увеличивающую эффективность пожаротушения: при распылении воды дополнительно смачиваются поверхности и предметы, находящиеся в зоне эффективного действия.

Автоматическое спринклерное пожаротушение функционирует полностью автономно, но должно интегрироваться в единую систему противопожарной безопасности, так как первичное тушение пожара является лишь начальной частью ликвидации возгорания.

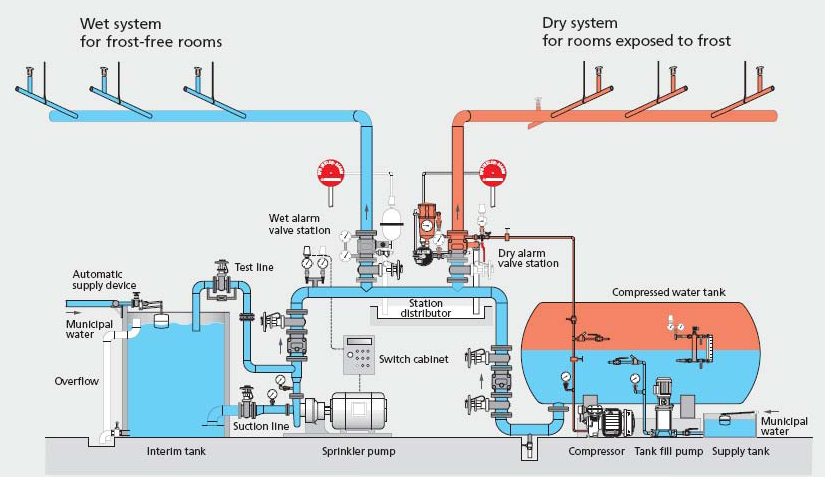

Сухие спринклерные системы тушения огня

Использование классических спринклерных систем ограничено, так как рабочее вещество (вода) при температурах ниже 0С замерзает, парализуя работу системы и разрушая подводящие трубы вследствие изменения объема при кристаллизации.

Снижение точки замерзания воды при помощи химических реагентов не оправдало себя из-за выпадения осадочных компонентов, которые сильно сказываются на работоспособности спринклерной системы пожаротушения, вплоть до полного отказа.

В данной ситуации есть выход — использование сухой спринклерной системы. В режиме ожидания срабатывания трубопроводы заполнены сжатым воздухом.

При включении любого спринклера сжатый воздух выходит через клапан, возникает локальное разрежение давления. В свою очередь, это приведет к включению ускоренной продувки для остальных спринклеров для приведения системы пожаротушения в режим непосредственного функционирования

После этого вода начинает заполнять турбопроводы системы. Далее все происходит по стандартной для спринклерных систем пожаротушения схеме.

Проектирование и техобслуживание спринклерных систем должно осуществляться организациями, имеющими необходимые лицензии для работ подобного рода. Спринклерные системы пожаротушения являются сертифицированными объектами пожарного назначения, и все их параметры регламентируются соответствующими ГОСТами и СНиПами.

Дренчерные системы пожаротушения

Одним из вариантов спринклерных систем являются дренчерные системы пожаротушения.

Главное отличие спринклерной и дренчерной систем пожаротушения состоит в способе активации.

Распылители дренчерных систем приводятся в действие с помощью сигнала от центрального пульта или пожарного извещателя, а не от срабатывания теплового замка. Во многих случаях это уменьшает инертность срабатывания системы и повышает ее эффективность.

Применяются дренчерные системы на объектах любого типа и назначения. Отличие может состоять только в состоянии трубопроводов. Сухие системы применяются на неотапливаемых объектах или любых других точках, где исключена возможность взрыва или внезапного интенсивного возгорания. Во всех остальных случаях устанавливаются водонаполненные дренчерные установки.

Для того, чтобы определить оптимальный вариант противопожарной системы вы можете воспользоваться формой обратной связи.

Заказать расчет системы

Вам нужна система пожаротушения и спринклерной системы? Узнайте здесь

вернуться в блог

Многие решения для вашего бизнеса или организации требуют «того или иного» ответа (например, использование определенного программного обеспечения или выбор марки принтера), но когда речь идет о противопожарной защите вашего офисного помещения, это не простой выбор A или B. Соответствует как местным, так и государственным нормам пожарной безопасности и максимально защищают ваших сотрудников, имущество и здания, важно иметь полную систему противопожарной защиты.

Многие люди спрашивают нас в Kauffman Co., нужны ли им огнетушители, когда у них уже установлена система пожаротушения, или наоборот. Вот индивидуальные преимущества каждой системы противопожарной защиты и то, почему вам нужны обе системы для вашей компании!

Защита спринклерной системы пожаротушения

Вы не можете постоянно находиться в офисе, поэтому важно иметь на месте систему противопожарной защиты, которая будет тушить пожар независимо от дня недели и часа дня. Спринклерные системы пожаротушения необходимы для обеспечения круглосуточной защиты от непредвиденных пожаров и помогают свести к минимуму ущерб и время простоя после пожара.

Национальная ассоциация противопожарной защиты (NFPA) устанавливает стандарты в отношении того, для каких типов компаний и офисных помещений требуются спринклерные системы — в зависимости от занятости и классификации опасности. В то время как различные законы и адаптации будут варьироваться от города к городу, установка спринклерной системы пожаротушения поможет свести к минимуму время простоя, ущерб и травмы после пожара в вашем офисе. В конечном счете, лучше быть слишком подготовленным к пожару, чем осматривать сгоревший фундамент того места, где когда-то стоял ваш офис.

Защита от огнетушителей

Огнетушители — ваша первая линия защиты во время пожара. Они могут потушить небольшой пожар, который обычно может привести к разрушительным разрушениям. Чтобы соответствовать местным правилам пожарной безопасности — вы также можете найти их в NFPA — у вас должны быть огнетушители, которые регулярно проверяются и перезаряжаются во всем вашем офисе.

Но что, если у вас уже есть спринклерная система пожаротушения — действительно ли огнетушители помогут? Если в вашем здании наблюдается падение давления воды, трубы системы могут не получить достаточно воды для эффективного тушения пожара. Если у вас есть пожарный насос для решения этой проблемы, но вы не проверяли и не тестировали его регулярно, это также может не помочь. Поиск и использование огнетушителя может быть наиболее эффективным способом тушения пожара, вспыхнувшего в вашем офисе. Огнетушители требуются во всех зданиях, кроме домов в Соединенных Штатах, и являются отличным средством для тушения небольших пожаров.

Другие услуги противопожарной защиты

Коммерческая противопожарная защита с полным спектром услуг позволяет вам бесперебойно вести свой бизнес и спать спокойно, зная, что ваше здание или офис круглосуточно защищены от пожара. После того, как ваши огнетушители и спринклерная система установлены и запланированы регулярные проверки, компания Kauffman Co. предлагает круглосуточные услуги экстренной противопожарной защиты, включая ремонт и техническое обслуживание в районе Хьюстона и побережья Большого Мексиканского залива.

Как семейная противопожарная компания, мы стремимся поддерживать ваши системы противопожарной защиты в актуальном состоянии, поэтому ваш бизнес в Хьюстоне всегда будет защищен в случае пожара. Наши услуги не заканчиваются спринклерами и огнетушителями. Наши лицензированные специалисты имеют опыт в следующих областях:

Установка и проверка пожарных насосов
Противопожарная защита для коммерческих кухонь
Системы пожаротушения FM-200
Проверка и мониторинг пожарной сигнализации
Круглосуточная аварийная служба
И более

Свяжитесь с нами сегодня, и компания Kauffman Co. позаботится о том, чтобы ваш бизнес был полностью подготовлен на случай пожара.

Служба запроса

С гордостью обслуживаем
техас

см. полную зону обслуживания

Можно ли отказаться от спринклерной защиты, если используется другое средство пожаротушения?

NFPA Today — 11 сентября 2020 г.

Вернуться на целевую страницу блогов

Хотя вода часто является идеальной средой для пожаротушения благодаря доступности, цене и эффективности, есть определенные здания, содержимое и оборудование, которые владельцы зданий хотят защищать от воздействия воды. Это обычная тема для обсуждения исторических зданий, незаменимых артефактов, таких как те, которые можно найти в музеях, областей с чувствительным электрическим оборудованием, включая серверы данных, и диспетчерских электростанций. Также был задан вопрос об операционных больницах и кабинетах МРТ. Владельцы зданий и проектировщики часто задаются вопросом, есть ли варианты исключить спринклеры и трубопроводы из этих пространств или из здания полностью, ссылаясь на опасения по поводу повреждения водой либо из-за случайного сброса спринклеров, либо из-за утечек в трубопроводе.

Альтернативой, предложенной теми, кто сомневается в необходимости спринклеров в этих случаях, обычно является другая система пожаротушения, которая будет иметь гораздо меньшее воздействие на содержимое защищаемого помещения. Эти системы могут включать углекислотный газ, водяной туман или системы пожаротушения с чистыми реагентами. Хотя это эффективные системы, которые при правильном проектировании и установке должны активировать и тушить пожар в помещении еще до того, как сработает спринклер, их установка не обязательно допускает отсутствие спринклерной защиты в этом пространстве. Здесь мы рассмотрим некоторые соображения при задании этого вопроса, почему спринклеры обычно нельзя опускать, а также некоторые другие шаги, которые можно предпринять для снижения предполагаемых рисков повреждения водой.

Нужны ли в здании спринклеры?

Лучше всего начать с определения того, требуются ли спринклеры. Это зависит от местных строительных норм и правил. Полномочия для разбрызгивателей будут основываться на заполняемости, типе конструкции, высоте этажей и площади пола, а также на других факторах. Правила безопасности жизнедеятельности, правила пожарной безопасности и любые специальные правила или стандарты, относящиеся к зданию, оборудованию или содержимому, которые были приняты, также могут повлиять на это решение (подробнее об этом ниже). Как правило, человек приходит к вопросу об исключении спринклеров после того, как определил, что они необходимы для здания.

Могут ли другие системы пожаротушения заменить спринклерную защиту?

Если требуется защитить здание спринклерной системой, маловероятно, хотя мы пока не исключаем, что спринклерная защита может быть исключена из определенных помещений или зон, даже если предусмотрена альтернативная система пожаротушения. Этому есть несколько причин, но основная из них заключается в том, что пожарная безопасность и безопасность жизни сложны и являются частью общей системы, в которой множество различных компонентов работают вместе, чтобы обеспечить безопасную среду для жильцов, защиту имущества и более безопасные условия для служб быстрого реагирования. . Многие допущения в строительных нормах и нормах безопасности жизнедеятельности основаны на условии, что здание «защищено повсюду» автоматической спринклерной системой. Например, обеспечение спринклерной защиты может позволить использовать менее огнестойкий тип конструкции, чем это было бы разрешено для размера здания, снизить классы противопожарной защиты для разделения людей, увеличить расстояние перемещения, допуски на специальные дверные замки и множество других допусков, которые не предусмотрены. разрешено для зданий без спринклерной защиты.

Теперь тот факт, что зданию потребуется защита спринклерами в зависимости от количества людей, типа конструкции, размера и любых других факторов, делает аргумент в пользу отказа от спринклеров в определенных зонах более трудным, но это не завершает дискуссию полностью.

Означает ли это, что другие системы пожаротушения хуже спринклерных систем?

Логическим продолжением этих пунктов является вопрос подразумевают ли нормы и стандарты, что другие системы пожаротушения хуже или не так эффективны, как спринклерные системы. Это не вариант. Специализированные системы пожаротушения, безусловно, могут быть эффективны при тушении пожара и обычно предназначены для срабатывания на стадиях пожара задолго до того, как сработает спринклер. Это обеспечивает повышенную защиту имущества для материала в этих помещениях, особенно когда средства пожаротушения не повредят конструкции, оборудованию или содержимому помещения.

Реальные различия заключаются в эксплуатационных характеристиках этих систем. Эти альтернативные системы обычно предназначены для локального применения или полного затопления помещения и имеют ограниченный доступный объем. Если за это время до того, как объем огнетушащего вещества будет полностью израсходован, пожар не будет остановлен, больше ничего сделать нельзя. С другой стороны, спринклеры, даже если они не могут потушить пожар, предназначены для подачи воды в течение нескольких часов или неопределенно долго в зависимости от подачи воды.

На какие коды и стандарты, касающиеся занятости или опасных факторов, следует ссылаться?

Помимо общеприменимых строительных норм, правил безопасности жизнедеятельности и пожарной безопасности существует множество норм и стандартов, которые применяются конкретно к особым типам зданий, типам оборудования и материалов. К ним, безусловно, относятся:

NPFA 75, Стандарт противопожарной защиты оборудования информационных технологий.
NFPA 909, Кодекс защиты культурных ценностей — музеи, библиотеки и места отправления культа
NFPA 914, Кодекс защиты исторических сооружений

Следует указать, приняты ли эти кодексы или стандарты в юрисдикции напрямую или через ссылку. Объем и назначение этих документов также важно понимать. Некоторые, такие как NFPA 75, потребуют защиты от разбрызгивателей, если здание обрызгивается, другие, такие как NFPA 9.09 позволит использовать спринклерную защиту или альтернативные системы пожаротушения.

Если должны быть предусмотрены спринклеры, как можно свести к минимуму возможность повреждения водой?

Если спринклеры по-прежнему необходимы, существует несколько подходов, которые могут помочь уменьшить опасения по поводу повреждения помещения водой. Спринклерные системы предварительного действия, с одинарной или двойной блокировкой, могут использоваться для ограничения возможности повреждения водой из-за случайного сброса в результате физического повреждения спринклера. Трубопроводы могут иметь увеличенный шаг, могут быть предусмотрены дополнительные вспомогательные дренажи, а также могут быть реализованы программы тщательного осмотра, испытаний и технического обслуживания, чтобы ограничить возможность проблем с коррозией. Конечно, установка другой системы пожаротушения (хотя, возможно, и не устраняет необходимость в спринклерах) также может значительно ограничить возможность сброса воды в случае фактического возникновения пожара, если она способна эффективно подавлять или тушить пожар на начальной стадии. до срабатывания спринклера.

Резюме

Вероятность сброса воды в некоторых зданиях, в определенных помещениях со специальным содержимым или в оборудовании внутри здания, безусловно, может вызывать беспокойство у владельцев зданий, будь то пожар или случайный сброс. , или протечка. Часто для защиты здания, содержимого и / или оборудования часто предлагается удаление спринклеров в пользу альтернативной системы пожаротушения. Хотя эти альтернативные системы могут быть очень эффективными для защиты рассматриваемого имущества, они не всегда так просты, как прямая замена. Необходимо иметь представление об общем подходе к пожарной безопасности и безопасности жизнедеятельности для здания, а также понимание строительных норм, норм безопасности жизнедеятельности и противопожарных норм, а также специальных норм и стандартов, которые могут изменять эти требования. Даже там, где спринклеры необходимо оставить, существуют подходы, которые можно использовать для ограничения возможности сброса воды в этих местах.
