Теплые полы схема водяные: Схемы и технологии монтажа водяного «теплого пола»

Содержание

Схема теплого пола, способы монтажа теплых полов. Как разложить нагревательный элемент?

Топ 5 статтей

  1. Обзор стоимости теплых полов за м2, стоимость монтажа
  2. Монтаж электрического и водяного теплого пола своими руками
  3. Какой теплый пол лучше
  4. Какое напольное покрытие можно использовать для теплого пола?!
  5. Во сколько обойдется отопление теплым полом в месяц

Поставьте лайк, поблагодарите автора за его труд!

Скачать инструкцию по водяному и электрическому ТП

Скачать розничный прайс по ТП

  • Популярные
  • Хиты продаж

   ( о электрическом см ниже)

Термин схема теплого пола в основном применим к водяным теплым полам, где требуются особые методы укладки, так как контур теплой воды, а вернее вход теплой воды и выход (обратка) существенно отличаются по температуре. Но в электрических теплых полах все совсем по-другому, электрические нагревательные системы имеют равномерный обогрев по всей длине кабеля.

Схема водяного теплого пола

      Энергоэффективность и экономичность теплого пола напрямую зависит от того, по какой схеме уложены трубы. Существует две схемы теплого пола: «спираль» и «улитка». Обе схемы предусматривают прокладку трубы от подачи коллектора до его возвратки. Схема «улитка» имеет преимущество над спиралью, ведь теплоноситель проходит равномерно по контуру, не остывая до возврата. В чертеже «спираль» имеются небольшие теплопотери (около 15%), из-за этого трубу в такой системе желательно укладывать с шагом от 10-ти до 12-ти см для того, чтобы уберечь теплый пол от образования холодных зон.

Читайте Как и какой выбрать теплый пол ?

       Если трубы уложены по системе «улитка», то можно сэкономить на трубе, ведь расстояние между трубами может составлять 15 см, а в случае, если теплый пол не является основным отоплением (в помещении дополнительно есть радиаторное или электрическое отопление)- 20 см.

К недостаткам системы «спираль» можно отнести частые большие повороты трубы, что делает эти участки трубы более уязвимыми к давлению и температуре. В чертеже «улитка» жидкость движется более равномерно, благодаря плавным поворотам трубы. Выходя из вышеизложенного можно сделать заключение, что схема напольного отопления «улитка» является наиболее эффективной и эргономичной.

Наилучший способ укладки — улитка, но если у вас помещения пару кв м 2-3 м3, можете использовать змейку

Схема укладки трубы водяного теплого пола


    И все же понятие

схема применима и к электрическому полу.


 Приведу пример по экономии теплого пола как материала. Известно, что теплый пол электрический нельзя резать, так же известно, что один большой комплект в сумме дешевле двух маленьких такой же площади в сумме.

Что же делать если мы, например, хотим на кухне постелить теплый пол возле места готовки и стола и только (а между ними расстояние 2-3 метра). Для этого уложите часть пола в зоне готовки с шагом к примеру 10 см, потом не разрезая кабель протяните его к зоне стола и опять сделайте укладку уже возле стола. Здесь стоит упомянуть, что шаг укладки кабеля и толщина стяжки и клея и напольное покрытие должны быть одинаковы, тогда и температура будет одинакова. Таким образом вы сэкономили и на комплекте, и на терморегуляторе.

По поводу планировки электрического напольного отопления, напомню, что для того чтобы монтаж был правильный и все было по гарантии нужно зарисовать схему, как и где вы уложили напольное отопление, а лучше сфотографировать и распечатать на обычном листе.

Можно еще добавить следующее:

1.            Всегда соблюдайте одинаковый шаг укладки – например 10 см.

2.            Соблюдайте равномерную толщину стяжки или покрытия (например, 3 см.) по всей площади.

3.            Отступайте от стен см 10-15, от мебели – 5 см.

4.            Не перегибайте кабель или мат.

5.            Не режьте кабель, если у вас остался кабели его некуда деть, пустите вдоль плинтуса, если много – на стену под штукатурку.

6.            Помните одножильные системы стоит возвращать назад.



Кроме того, если вас не смущает тепловая зебра, а вам нужен мягки подогрев с пола можете, например, размещать нагревательные маты или пленочный теплый пол не стык в стык, а на расстоянии каком пожелаете.



По поводу водяного греющего пола тут все сложнее и важнее в этом вопросе, схема имеет большое значение из-за неравномерности температуры воды.

Часто задаваемые вопросы

— Теплый пол может прослужить 50-70 лет без проблем.

— Для маленьких площадей локально – электрический, для отопления дома – водяной.

— Да, теплым полом можно управлять через WiFi и подключать к умному дому.

Если эта статья оказалась для Вас полезной, сделайте себе репост.

Полезная информация по теплому полу

  1. Heattherm — теплый пол двужильный кабель и мат
  2. ThermoPEX для теплого пола — оптимальный вариант для дома
  3. Бобышки для теплого пола. Маты с бобышками что это?
  4. Боится ли теплый пол воды. Может ли ударить током?
  5. Виды электрических теплых полов
    6. Показать больше
  6. Во сколько обойдется отопление теплым полом в месяц
  7. Водяной теплый пол в деревянном доме
  8. Водяной теплый пол под ламинат. Стоит ли?
  9. Водяной теплый пол. Преимущества и недостатки.
  10. Время монтажа теплого пола. Сколько займет?
  11. Выбор электрического и водяного теплого пола
  12. Где установить гребенку или коллектор теплого пола?
  13. Для какого теплого пола подходит инфракрасная пленка?
  14. Для чего нужен кислородный барьер?
  15. Для чего нужен насос в коллекторе?
  16. Для чего нужна демпферная лента в теплом полу
  17. Для чего нужны расходомеры в теплом полу?
  18. Зачем нужны расходомеры, смесительный узел и евроконус?
  19. Как выбрать мощность теплого пола
  20. Как выбрать нагревательный мат теплого пола
  21. Как выбрать насос для водяного теплого пола?
  22. Как выбрать насос теплого пола. База насоса
  23. Как делать первое включение теплого пола?
  24. Как дешево, экономно сделать теплый пол?
  25. Как заменить датчик теплого пола если он замурован?
  26. Как купить надежный теплый пол?
  27. Как надежны терморегуляторы? Ремонт и замена регулятора
  28. Как отличить стержневой теплый пол от подделки?
  29. Как подключить датчик теплого пола?
  30. Как проверить роботу монтажников по теплому полу?
  31. Как работает система водяного теплого пола? Принцип работы
  32. Как рассчитать количество контуров гребенки?
  33. Как рассчитать количество контуров коллектора?
  34. Как рассчитать количество трубы на квадратный метр?
  35. Как рассчитать материалы на водяной теплый пол?
  36. Как сделать теплый пол если нельзя сделать стяжку!?
  37. Какая должна быть стяжка для теплого пола
  38. Какие бывают виды теплого пола?
  39. Каким должен быть бетон и стяжка теплого пола?!
  40. Какого цвета выбрать трубу теплого пола?
  41. Какое напольное покрытие можно использовать для теплого пола?!
  42. Какое напольное покрытие можно использовать для теплого пола?!
  43. Какое напольное покрытие можно использовать для теплого пола?!
  44. Какой должна быть температура теплого пола
  45. Какой кабель подходит под плитку, а какой в стяжку?
  46. Какой котел лучше использовать для теплого пола?
  47. Какой крепеж используется в водяных теплых полах
  48. Какой теплый пол лучше выбрать под плитку?!
  49. Какой теплый пол лучше? Какой выбрать водяной или электрический
  50. Какой шаг укладки делать в теплом полу 7, 10, 12, 15 или 20 см?
  51. Какую подложку для теплого пола выбрать?
  52. Калькулятор теплого пола
  53. Когда целесообразен монтаж водяного теплого пола ?
  54. Контура теплого пола, какие бывают?
  55. Куда девать остаток нагревательного кабеля . Можно ли резать?
  56. Латунь или нержавейка? Какая гребенка лучше?
  57. Лучшие водяные теплые полы и их рейтинг
  58. Лучшие электрические теплые полы и их рейтинг!
  59. Маты с бобышками для водяного теплого пола. Что это?
  60. Минусы и недостатки водяного теплого пола
  61. Можно ли … теплый пол? Ответы!
  62. Можно ли подключить радиатор к коллектору?
  63. Можно ли ремонтировать теплый пол, нагревательный мат и кабель?
  64. Монтаж
  65. Монтаж ламината на теплый пол своими руками
  66. Монтаж стержневого теплого пола?
  67. Монтаж электрического и водяного теплого пола своими руками
  68. Обзор стоимости теплых полов за м2, стоимость монтажа
  69. Основание под водяной теплый пол. Виды и способы укладки.
  70. Основные составляющие водяного теплого пола.
  71. Особенности конструкции бойлеров Ento
  72. Отличие двужильного от одножильного нагревательного кабеля?
  73. Отличие механического терморегулятора от программируемого
  74. Отличие сплошной пленки от классической полосочной?
  75. Отопление дома теплым полом. Стоит ли?
  76. Отопление теплым полом
  77. Отчет об отправке
  78. Официальный сайт теплого пола
  79. Перегревается ли стержневой теплый пол?
  80. Плиточный клей для теплого пола, какой использовать?
  81. Плюсы и минусы электрических и водяных теплых полов
  82. Подключение электрического и водяного теплого пола
  83. Подложка под водяной теплый пол. Для чего она нужна?
  84. Почему мат теплого пола, не кабель?
  85. Почему электрический теплый пол не греет
  86. Правильный водяной и электрический теплый пол
  87. Правильный шаг укладки водяного и электрического теплого пола
  88. Преимущества водяного теплого пола перед радиаторным отоплением.
  89. Преимущество стержневого теплого пола
  90. Прогреет ли теплый пол 5-6 см стяжки?
  91. Проектные работы
  92. Расчет теплого пола водяного и электрического
  93. Ремонт нагревательного кабеля теплого пола
  94. Ремонт электрического и водяного теплого пола
  95. С чего состоит система водяного теплого пола
  96. Система водяных и электрических теплых полов
  97. Система управления водяным теплым полом.
    Что такое сервопривод?
  98. Сколько потребляет нагревательный кабель? Его мощность.
  99. Сколько потребляет теплый пол?
  100. Сколько энергии потребляет пленочный теплый пол?
  101. Способен ли терморегулятор экономить электричество?
  102. Справочная
  103. Стандартная пленка Felix Excel и ее конструкция
  104. Стоит ли экономить на терморегуляторе?
  105. Схема укладки теплого пола
  106. Сшитый полиэтилен для теплых полов. Какие трубы выбрать?
  107. Сшитый полиэтилен или металлопластик? Какую трубу выбрать?
  108. Тепло инфракрасного от инфракрасного теплого пола Felix Excel
  109. Теплоизоляция под плитку для теплого пола
  110. Теплые полы в гипермаркете
  111. Теплый пол 27 ua или 24 на 7, длительность работать?
  112. Теплый пол без стяжки
  113. Теплый пол в бане и сауне, как реализовать?
  114. Теплый пол в ванной и санузле. Как реализовать?
  115. Теплый пол в ванную электрический и водяной
  116. Теплый пол в стяжку водяной и электрический
  117. Теплый пол в частном доме
  118. Теплый пол и его эпицентр температуры
  119. Теплый пол из металлопластиковых труб
  120. Теплый пол на балконе и лоджии. Как осуществить?
  121. Теплый пол на кухне. Где можно размещать?
  122. Теплый пол от печки или камина, как сделать?
  123. Теплый пол от Розетки
  124. Теплый пол от центрального отопления или котла
  125. Теплый пол под деревянный пол
  126. Теплый пол под ковролин
  127. Теплый пол под ламинат
  128. Теплый пол под линолеум
  129. Теплый пол под линолеум на деревянный пол
  130. Теплый пол под плитку
  131. Теплый пол своими руками
  132. Теплый пол, цена на 2020 год. Обзор цен теплых полов
  133. Терморегулятор водяного теплого пола. Какой выбрать?
  134. Типы изоляции теплого пола. Фторопласт, тефлон, эластомеры
  135. Труба для теплого пола 16 диаметра
  136. Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?
  137. Укладка теплого пола, как осуществить? Как правильно сделать
  138. Управление теплым полом. Какие бывают системы?!
  139. Устройство теплого пола водяного и электрического
  140. Утепление и подложки под теплый пол
  141. Чем гребенка отличается от коллектора?
  142. Чем зафиксировать трубу теплого пола?
  143. Чем и как закрепить нагревательный кабель теплого пола
  144. Чем отличается нагревательный мат от кабеля?
  145. Что лучше водяной теплый пол или электрический?
  146. Что подобрать для теплого пола без стяжки?
  147. Шаг укладки теплого пола электрического и водяного?! Расчет
  148. Электрический теплый пол плюсы и минусы
  149. Консультация
  150. Тестовая статья
  151. Доставка и оплата
  152. Сотрудничество теплый пол оптом
  153. Документация
  154. Водяной теплый пол в многоэтажном доме и в квартире. Подключение
  155. Как сделать замер площади под теплый пол самостоятельно?
  156. Можно ли укорачивать нагревательный кабель или мат теплого пола?
  157. Связаться с нами

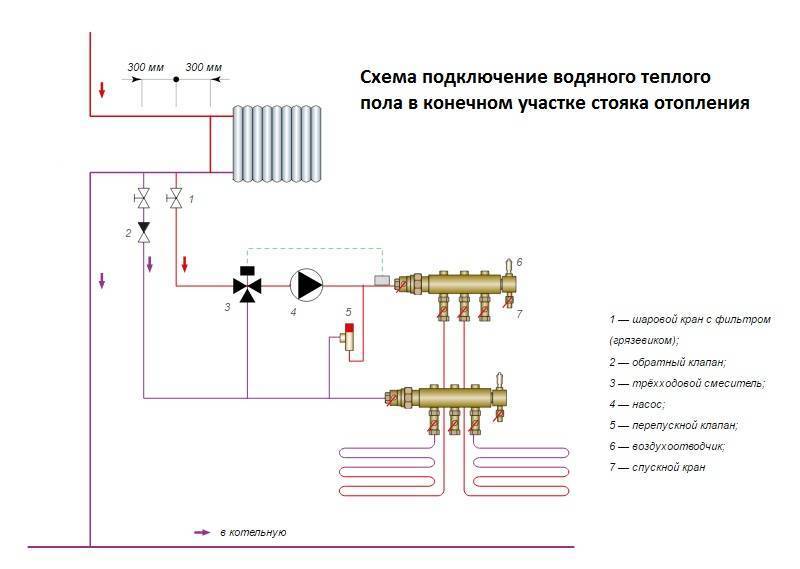

Схема подключения водяного теплого пола

Водяной обогревающий пол подсоединяют к электрическому либо газовому котлу. Он, прогреваясь, подает комнате тепло с помощью циркуляции горячей жидкости. Схема подключения водяного теплого пола может выполняться несколькими способами.

Пирог водяного пола

Содержание

  • 1 Основные нюансы подсоединения водяного пола
  • 2 Коллекторная система

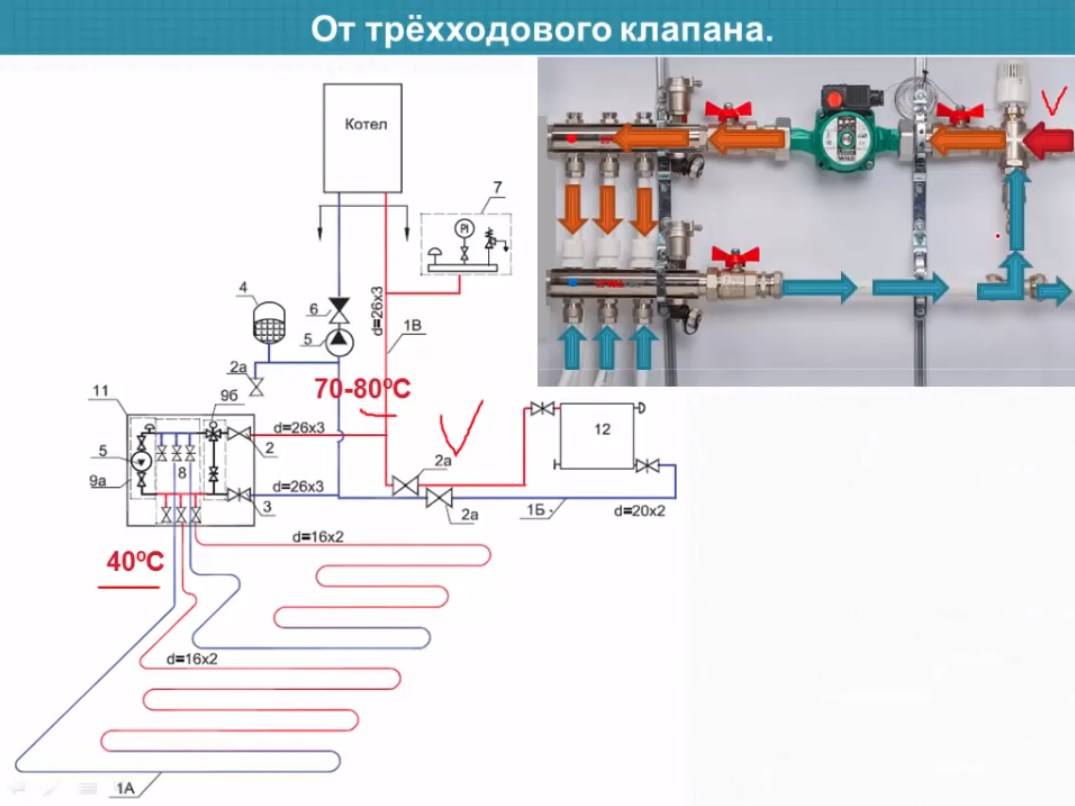

  • 3 Схема с 2 ходовым клапаном
  • 4 Система со смесительным 3 ходовым клапаном
  • 5 Параллельная и последовательная схема

Основные нюансы подсоединения водяного пола

Главным отличием водяной системы является температура циркулирующей жидкости, которая варьируется от 33 до 38 градусов. Тогда как в радиаторных батареях она достигает 80 градусов. С учетом способа теплового распределения и напольного покрытия при обустройстве такого обогревающего пола подобает соблюдать следующее:

  • независимо от схемы подсоединения контура пола к централизованной системе его закрепление к коллекторным выходам сбоку производится при помощи фитингов;
  • под ламинатом утеплительный слой значительно понижает тепловую отдачу, именно по этой причине его использовать крайне нежелательно;
  • под финишное покрытие стяжку делают тонкой, и усиливают ее армированной сеткой, которая выкладывается сверху труб;
  • при использовании керамики либо керамогранита стяжка имеет вышину в 3 — 5 см, а между трубками шаг варьируется от 10 до 15 см.

После того как подключен водяной теплый пол к системе отопления первое включение с целью прогрева делается на протяжении 2 дней. Зная, как правильно подключить водяные теплые полы, можно обеспечить себя необходимым теплом.

Коллекторная система

Полноценная коллекторная система включает не только вентили запора на трубках и сливной кран, отводчик воздуха, смеситель и насос для циркулирования, чтобы облегчить протекание воды.

Процедура подсоединения такого типа обогрева к котлу заключается в объединении труб с коллекторной группой, а непосредственно коллекторы подключаются к трубкам, исходящим от котла. Соответственно, при коллекторном подсоединении выполняется монтаж шкафа для коллекторов и выкладывание пола.

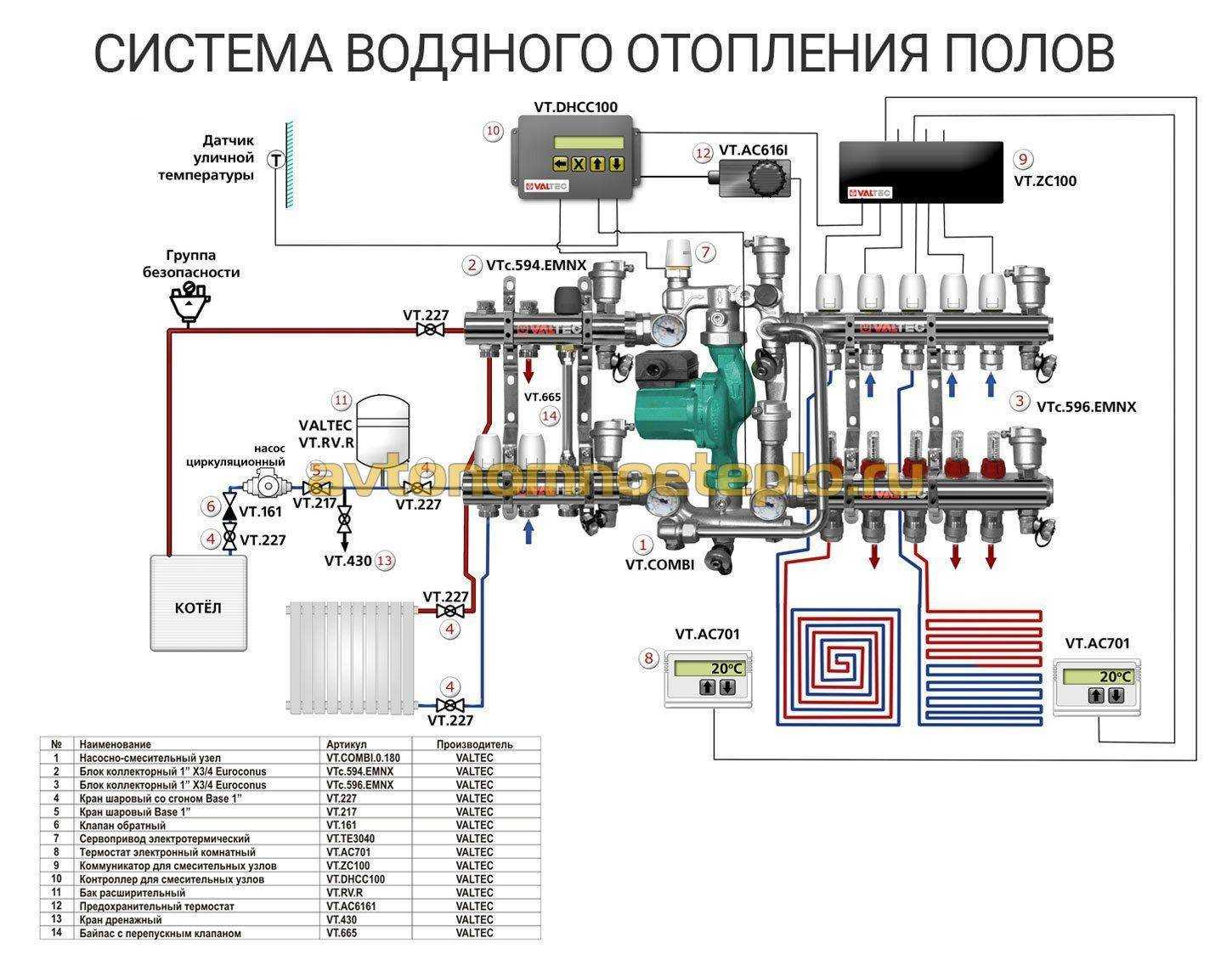

Коллекторная система водяного пола

Иногда клапаны запора на входе/выходе заменяют наладочными термовентилями. Их оборудуют термическим баллоном с парафином, благодаря которому выставляется пропускная вентильная способность.

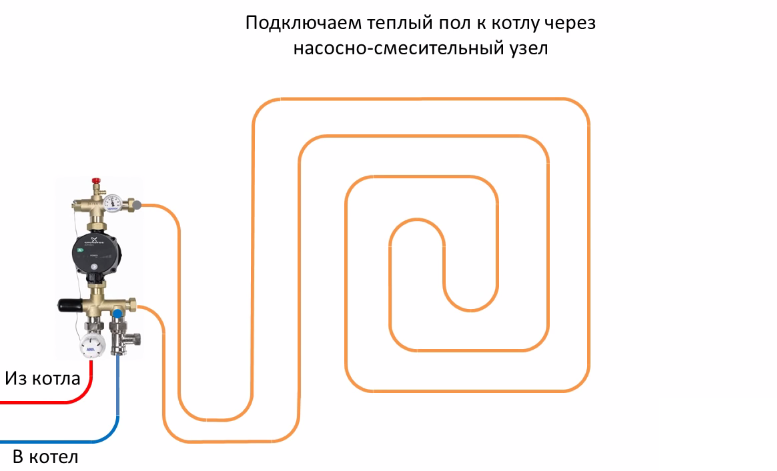

Узел смесительно-насосный используется с целью подмешивания остывшей воды из обратной трубы в подающую, понижая температуру чрезмерно нагретой воды. Тем, кто обустраивает водяной пол в области с холодной погодой, неизбежно необходим смеситель. Это объясняется тем, что устройство постоянно функционирует в порядке интенсивного нагрева, а нагрев жидкости не должен быть более 55 градусов.

Смесительный узел для водяного пола

Насос смесителя монтируется в зоне промеж коллектора и подающей магистрали. Насосный 3-й выход обеспечивает обратное протекание воды перед отдающей трубой. Следовательно, насос забирает воду с наименьшей температурой и отдает ее в подающую трубу.

При помощи особых соединителей осуществляется объединение с коллекторами трубок пола. Соединитель состоит из:

  • опорной втулки;
  • гайки из латуни;
  • кольца зажима.

Посредством компрессионных фитингов между собой связываются:

  • клапаны;
  • коллекторы;
  • трубы.

Когда соединение имеет неравные диаметры, то применяются переходные фитинги. Наиболее простой вариант схемы состоит из типовых коллекторов с клапанами запора. Подсоединяется обратка/подача с трубами и кранами запора, подключаются коллекторы и трубы для воды.

Коллекторный шкаф располагают в той зоне помещения, где можно легко подвести обратный и подающий трубопровод. К ним подсоединяются выходы коллекторов сбоку на:

  • подачу;
  • обратку.

Коллекторный шкаф в квартире

Но прежде устанавливаются краны запоров на коллекторы. В некоторых моделях запорного вентиля есть термометр, он сделан для удобства контролирования температуры.

Специалисты рекомендуют использовать уже собранный набор коллекторов от проверенных производителей. Обычно в него входят вентиля как на выходах подачи/обратки, так и на выходах для монтирования труб для жидкости обогреваемого пола. Это позволяет при возможном починке выключать только один контур от системы, а остальные будут работать.

Важно! После того как коллекторная система создана и подсоединена к трубкам обогревающего пола, надо протестировать работоспособность. Проверка осуществляется на протяжении ряда часов, чтобы увериться, что весь трубопровод герметичен.

Схема с 2 ходовым клапаном

Данный элемент называется еще питающим краном. Он состоит из термоголовки с термодатчиком жидкостного типа, которая открывает и закрывает устройство. Благодаря этому можно добавлять либо отсекать подачу нагретой жидкости, поступающей от отопительного аппарата.

Схема с 2 ходовым клапаном водяного пола

В данном случае подмешивание производится не все время, как в случае с 3 ходовым устройством, а лишь при открывании крана. Установка узла с 2 ходовым краном обязательно требует предусматривания в схеме обвязки монтаж байпаса, который оснащен предохранительным клапаном. Если повышаются критические параметры давления на входе в коллектор, то клапан открывается и сбрасывает определенную часть жидкости в обратную трубу.

Достоинством схемы с 2 ходовым клапаном является исключение возможности перегревания системы пола, что существенно увеличивает его срок функционирования. Такая схема обладает ограничением обогреваемой площади — не больше 200 м2, что объясняется маленькой пропускной способностью крана.

Система со смесительным 3 ходовым клапаном

Для того чтобы лучше управлять температурой теплой жидкости, лучше всего делать подключение водяного теплого пола к системе отопления с помощью 3 ходового крана. Его конструкция состоит из:

  • отдельного термодатчика;
  • термоголовки.

Использование такого устройства в схеме пола дает возможность обеспечения единой температуры воды в каждом контуре. Посредством циркуляционного насоса приводится в движение теплоноситель. А термостатический 3 ходовый клапан подмешивает определенное количество теплоносителя в подающую трубу.

Причем установка 3 ходового смесителя делается на коллекторной выходной ветке обратной трубы. Такая схема максимально простая, сложность состоит только в регулировке температуры в некоторых контурах.

Схема с 3 ходовым клапаном водяного пола

Важно! Смесительный 3 ходовый кран может иметь не только стандартный температурный датчик, но и подсоединяться к автоматической системе управления водяным обогревающим полом.

Бывает так, что неопытные монтажники выбирают данную систему из-за простоты, но потом не могут понять, почему пол плохо греет. Обязательно нужно учитывать, что трубопровод с запорным 3 ходовым клапаном без насоса обладает небольшой проходимостью. Именно по этой причине использование такой схемы ограничивается 2 — 3 параллельными магистралями нагрева. Из-за дополнительных требований длина труб в контурах достигает не больше 35 — 40 метров. Однако при использовании насоса циркулирования ограничения снимаются.

Параллельная и последовательная схема

Существуют схемы, где используется несколько видов смешивания. Параллельная схема подразумевает замену байпаса пропускным краном. Он необходим с целью пропускания сквозь себя теплоноситель при предопределенном напоре. Все это позволяет сквозь байпас не прогонять непрестанно жидкость, когда контуры работают.

В случае, когда не доступны контуры, то открывают пропускной кран и выпускают поток с целью разгрузки насоса и экономии электричества. При закрытых контурах байпас с перепускным краном подсобляет насосу в подаче расхода. Пропускной кран настраивается вручную на нужный напор. Есть у этой схемы особенность — жидкость на выходе имеет такие же показатели температуры, как и при входе.

Последовательная система подсоединения водяного обогревающего пола выполняется последовательно и отличается одним преимуществом. Такой вариант самый продуктивный и точный относительно тепловой техники, поскольку выходной поток понижен в котел, а температурные показатели — аналогичны полу.

Параллельная и последовательная схема водяного пола

Если сравнивать эти две схемы, то стоит отметить, что для получения наибольшего эффекта от функционирования насоса, лучше всего выбрать последовательное смешивание. К тому же оно позволяет подсоединять большее количество контуров, а насос не будет отдавать свою мощность другим циркуляционным кольцам.

Посмотрите небольшое видео про правильный смесительный узел для Вашего теплого пола:

Электрический теплый пол против водяного теплого пола

Итак, вы решили, что вам нужен теплый пол. Вероятно, есть множество причин, почему (вы хотите комфорт теплых полов, вы хотите иметь энергоэффективную систему отопления и т. д.), но как выбрать между электрическим и водяным теплым полом? Что ж, обе системы можно использовать практически в любом приложении, но некоторые факторы вашего проекта могут означать, что одна или другая может лучше подходить для вашего дома.

  • Электрическая плита подогрева пола Warmup

Сравнение электрических и водяных систем теплого пола

Электрическая система Система водоснабжения
Время установки? Быстрая установка. Некоторые системы можно установить за 30 минут. Установка занимает больше времени.
Как это работает? Электронагревательные провода или нагревательные маты, подключенные к линии от электрощита. Трубы отопления перекачивают воду в контурах теплых полов, отапливаемых котельной системой.
Тип проекта ? Идеально подходит для проектов реконструкции. Рекомендуется для новых проектов.
Текущие расходы? Систему можно зонировать, чтобы компенсировать затраты на электроэнергию. Более низкие долгосрочные эксплуатационные расходы, чем у электрических систем.
Стоимость установки? Дешевле в установке, чем системы водоснабжения. Более дорогая установка.
Функция? Electric быстрее нагревается и остывает. Hydronics медленнее нагревается и остывает.
Обслуживание? Не требует обслуживания. Требуется регулярное техническое обслуживание.

Как работает система подогрева пола?

Существует два типа систем напольного отопления, которые вы можете установить в своем проекте: водяные или электрические системы. Оба используют технологию лучистого тепла, чтобы мягко обогреть комнату от пола до людей и предметов в комнате, в отличие от систем центрального отопления, которые сосредотачиваются на нагреве только воздуха в комнате, тратя энергию впустую. Напольные обогреватели также обеспечивают гораздо большую свободу дизайна, поскольку больше не требуются видимые трубы или громоздкие радиаторы.

Электрический

Электрические напольные обогреватели доступны либо в виде нагревательного мата, либо в виде системы с нагревательным кабелем, и в обоих случаях электрическая энергия преобразуется в лучистое тепло. В нагревательных матах используются сверхтонкие электрические нагревательные провода, предварительно прикрепленные к мату готового размера, который можно просто раскатать и приклеить к основанию. Нагревательные кабели имеют форму электрического провода произвольной формы, который можно прокладывать непосредственно на черновом полу или внутри него.

Вода

Водяные системы, также известные как водяные теплые полы или водяные теплые полы, включают перекачку воды, нагретой до оптимальной температуры источником тепла (традиционным бойлером или тепловым насосом) через трубы напольного отопления, также известные в виде контуров, которые укладываются внутри или поверх чернового пола под финишным покрытием пола. Warmup предлагает широкий спектр гидравлических систем и труб отопления для всех видов проектов в Великобритании и, в конечном итоге, в США.

Для какого проекта подходит подогрев пола?

Если вы планируете обогрев пола для своего дома, первое, на что следует обратить внимание, — это тип установки; вы хотите отремонтировать и, следовательно, модернизировать систему или вы устанавливаете новую сборку?

Электрический

Если вы работаете над проектом реконструкции, электрический подогрев пола может быть более подходящим, так как он не увеличивает высоту пола значительно. Sticky Mat оснащен нагревательным кабелем диаметром 3/8 дюйма, который можно укладывать в слой выравнивающей смеси или клея, поэтому он практически не влияет на нарастание пола. Электрические системы также предпочтительнее, если вы устанавливаете систему отопления только в одной или двух комнатах.

Вода

Системы водоснабжения обычно рекомендуются для новых проектов, где система будет основным источником тепла во всем доме. Большинство систем требуют установки в толстом слое бетона, что приводит к большей глубине системы по сравнению с электрическими нагревателями и котлами для работы.

Могу ли я установить у себя дома пол с подогревом?

Расположение системы напольного отопления в вашем доме также может повлиять на тип системы, которую вы можете или должны приобрести.

Электрические

Электрические системы идеально подходят для использования в качестве основного или дополнительного источника тепла. Отопление больших площадей с помощью электрических теплых полов возможно и эффективно в сочетании с интеллектуальным термостатом или особенно с использованием возобновляемых источников энергии. После установки электрическая система не требует обслуживания и полностью скрыта от глаз.

Вы должны всегда проводить расчет тепловых потерь и выбирать систему напольного отопления, которая обеспечивает большую тепловую мощность, чем максимальные тепловые потери. Тем не менее, установка высококачественной теплоизоляции пола с электрическим нагревателем значительно повышает эффективность системы и помогает снизить потери тепла.

  • Воспользуйтесь нашим калькулятором эксплуатационных расходов
  • Свяжитесь с нами для обсуждения расчета тепловых потерь

Вода

Теплый пол на водной основе обычно рекомендуется для установки на первом этаже проекта с хорошей изоляцией. Если вы ремонтируете и используете низкопрофильную систему, может быть трудно достичь достаточной теплоотдачи от маломощной системы на водной основе, если черный пол недостаточно изолирован.

Над полом за работу системы отвечает котел. Необходимо спланировать пространство и обслуживание котла.

Сколько денег я могу сэкономить?

Напольное отопление потребляет меньше энергии, чем системы центрального отопления, поскольку работает при более низких температурах, чем радиаторы, и производит такое же количество тепла. Эта повышенная эффективность приводит к снижению долгосрочных эксплуатационных расходов по сравнению с традиционными системами отопления. Эксплуатационные расходы будут зависеть от конструкции вашего дома, его изоляции, ваших затрат на энергию и того, как вы контролируете отопление.

Электрический

После надлежащей установки вы будете платить от 1 доллара в неделю за обогрев ванной комнаты обогревателем Warmup. Чтобы уравновесить цены на энергию, электрическая система обогрева пола может быть зонирована для обогрева только тех комнат, которые вы используете, пока вы их используете. Стоимость эксплуатации электрического напольного обогревателя будет немного выше, чем у водяной системы, но первоначальные инвестиции будут не такими большими, и не потребуется никаких затрат на обслуживание системы в течение долгого времени.

Вода

Водяные системы отопления обеспечивают более низкие долгосрочные эксплуатационные расходы по сравнению с электрическими системами, а использование более эффективного источника тепла, такого как воздушный тепловой насос, может обеспечить еще большую экономию. Дополнительными расходами, связанными с системой водоснабжения, являются регулярные платежи за техническое обслуживание.

Каково время установки?

Установка напольного отопления в вашем проекте проще, чем вы думаете, но все системы должны быть установлены полностью квалифицированным монтажником, который ранее работал с напольным отоплением. Для вашего спокойствия на все продукты Warmup распространяется расширенная гарантия, включая нашу известную гарантию установки SafetyNet, которая защищает вас от любого случайного повреждения системы Warmup в процессе установки.

Электрические

Электрические системы обеспечивают быструю установку, при этом некоторые продукты устанавливаются менее чем за 30 минут. В электрических нагревателях используется широкий спектр методов установки, включая самоклеящуюся основу наших электрических систем StickyMat и DCM-PRO.

Водоснабжение

Для установки водяных систем часто требуется больше времени, чем для электрических систем, при этом требуется время для проверки системы, расхода и давления воды и, в случае «мокрых» установок, ожидания слоя бетона просушить перед укладкой напольного покрытия.

Сколько стоит установка?

При выборе системы знание разницы в стоимости между профессиональным сантехником и квалифицированным электриком является огромным плюсом. Ваши собственные параметры проекта будут определять, что предпочтительнее. Вы можете рассчитывать на оплату от 50 до 100 долларов в час за квалифицированного подрядчика, который установит систему отопления в вашем доме.

Электрические

Электрические напольные обогреватели — отличное соотношение цены и качества. Установка нашего липкого коврика в ванной комнате с отапливаемой площадью 40 квадратных футов, включая изоляцию и термостат для прогрева, обойдется примерно в 738 долларов США + налог.

Вода

Водяные системы дороже в установке, но дешевле в эксплуатации в долгосрочной перспективе.

В чем разница между «мокрой» и «сухой» установкой?

Системы напольного отопления предлагаются для «мокрого» или «сухого» метода монтажа; «мокрый» означает, что для работы системы требуется слой бетона, а «сухой» означает установку без бетона.

Электрический

Это единственная система, для которой требуется глубокий слой бетона, в то время как для большинства других электрических продуктов Warmup требуется только клей для плитки или выравнивающая смесь. Может быть установлен полностью сухой.

  • Посмотрите наши видео по установке

Вода

Водные системы обычно требуют установки внутри слоя бетона. Есть некоторые гидравлические системы, которые можно установить «всухую» без бетона.

Что бы вы хотели сделать дальше?

  • Узнать цену
  • Просмотр диапазона электрических систем
  • Исследовать Эксплуатационные расходы

Системы водяного теплого пола | Гидравлические системы

VLo Ultra-12

Низкотемпературная система VLo Ultra-12 идеально подходит для проектов реконструкции с неизолированным основанием пола, увеличивая толщину пола всего на 18 мм.

Просмотр товара ➝

VLo Nexxa-12

Замковая система Warmup VLo Nexxa-12 представляет собой низкопрофильную систему водяного отопления со стяжкой, разработанную для использования с изолированными полами.

Просмотр товара ➝

VLo Econna-12

Система балочных перекрытий VLo Econna-12 предназначена для использования как на бревенчатых, так и на балочных перекрытиях, оставляя пространство между ними свободным для других услуг.

Просмотр товара ➝

Clypso Floor System

Система Warmup Clypso предназначена для использования в полах с плавающей стяжкой. Идеально, если напольное покрытие (деревянное, ковровое или виниловое) может быть заменено.

Посмотреть продукт ➝

Система метрополитена

Система метро Warmup предназначена для использования в полах с плавающей и наклеенной стяжкой, что позволяет быстро прокладывать трубопроводы на постоянном расстоянии друг от друга.

Просмотр товара ➝

Панельная система Nexxa

Панельная система Warmup Nexxa обеспечивает наиболее точную установку напольного отопления в плавающей стяжке пола.

Посмотреть продукт ➝

Система Tectora Joisted Floor System

Система Warmup Tectora предназначена для использования в деревянных полах с обрешёткой или в подвесных полах, включая балочные конструкции TJI.

Просмотр товара ➝

Система Forte Grid System

Система Warmup Forte является логичным выбором для железобетонных полов и полов со стяжкой, где труба крепится к стальной арматуре.

Просмотр продукта ➝

Индивидуальное решение для водяного теплого пола

Системы водяного отопления Warmup поставляются с полным набором высококачественных компонентов и элементов управления, готовых к установке. Системы доступны в различных конфигурациях и компонентах, что гарантирует идеальное соответствие вашему проекту и бюджету. Каждая система, которую мы предоставляем, адаптируется на этапе проектирования проекта, чтобы получить оптимальный баланс между производительностью и эффективностью системы. После завершения пожизненная гарантия на наши трубы для отопления дает уверенность в том, что система будет продолжать работать.

Выбор используемой системы водоснабжения определяется двумя основными факторами: типом основания и типом готового пола.

Низкопрофильные гидравлические системы

Наиболее распространенными системами напольного отопления, используемыми в новостройках и реконструкциях, являются система Clypso и система Total-16. Система Clypso предназначена для полов с плавающей стяжкой, и на нее не влияют изменения напольного покрытия, будь то дерево, ковер или винил. Эта система поставляется с ламинированными изоляционными панелями для эффективного обогрева. Система Total-16 популярна благодаря своей малогабаритной конструкции, состоящей из 12-миллиметровой трубы и 16-миллиметрового общего наращивания. Благодаря алюминиевым пластинам рассеивателя его можно быстро установить на бетонное или деревянное основание и практически под любую отделку пола.

Трубы

Компания Warmup предлагает широкий выбор труб для отопления, которые гарантируют, что вы получите наилучшую систему, адаптированную к вашему конкретному проекту, установке и бюджету. Системы прогрева поставляются с тремя типами труб на выбор: PEX-A, PE-RT и PE-RT/AL/PE-RT.

Установка

Водяные полы с подогревом обычно монтируются внутри конструкции пола здания. Перед началом установки обязательно прочтите руководство по установке и следуйте ему на каждом шагу. Участок должен быть сухим, а изоляция должна соответствовать строительным нормам и правилам и, опять же, укладываться в соответствии с инструкциями производителя.

Комплект водяной системы отопления

Если вам нужна простая и быстрая установка системы водяного отопления, Warmup также предлагает комплект водяного теплого пола. Система HydroPack позволяет быстро установить систему водяного теплого пола, содержащую все необходимое для установки системы за несколько часов.

Сколько стоит система водоснабжения?

Водяные полы с подогревом — это очень экономичная система отопления, так как она потребляет гораздо меньше энергии, чем система центрального отопления. Влажный теплый пол выделяет достаточно энергии, чтобы довести вашу комнату до комфортной температуры при температуре подачи 30-40 градусов. Это значительно меньше температуры, требуемой обычными радиаторами для доведения вашей комнаты до комфортной температуры (60-70 градусов). Это связано с тем, что системы водяного отопления равномерно распределяют тепло по поверхности пола и излучают лучистый нагрев через предметы помещения.

Эксплуатационные расходы

Водяные системы особенно популярны в энергоэффективных новостройках. Вы можете рассчитать эксплуатационные расходы на м2 вашей системы водяного теплого пола здесь.

Вода Часто задаваемые вопросы по UFH Рекомендуется ли гидросистема только для новостроек?

Из-за требований к установке водяные системы обычно рекомендуются для проектов нового строительства, однако мы предлагаем ряд низкопрофильных гидросистем UFH, которые были специально разработаны для использования в проектах реконструкции.


Могу ли я отапливать весь дом с помощью водяной системы UFH?

Да, можно. Гидросистемы идеально подходят для использования в качестве основного источника тепла во всем доме.


Могу ли я использовать гидросистему с тепловым насосом? Тепловые насосы

идеально подходят для использования в системах водяного теплого пола. Тепловые насосы работают при более низких температурах, чем традиционные котлы, что означает, что они лучше всего работают с системами лучистого теплого пола.


Сколько денег и энергии может сэкономить мне гидро UFH?

Теплый пол предлагает низкие эксплуатационные расходы по сравнению с традиционными решениями для отопления. Замена системы центрального отопления вашего дома новым тепловым насосом и гидросистемой Warmup может сократить выброс углерода почти на 19%.00 кгCO2/год, при этом экономя около 700 фунтов стерлингов в год.


Водяные полы с подогревом не требуют особого ухода?

Нагревательные системы Warmup практически не требуют технического обслуживания, а на все продукты распространяется лучшая на рынке гарантия для вашего спокойствия.


Компоненты воды

Трубы

Системы прогрева поставляются с выбором из 3 типов труб; PEX-A, PE-RT и PE-RT/AL/PE-RT — в зависимости от конкретной установки и бюджета.

Коллектор

Коллектор Warmup изготовлен из нержавеющей стали и обеспечивает регулирование воды для 12 контуров теплого пола.

Центр управления

Для всех гидравлических систем требуется центр управления, который работает с термостатами и источником тепла, например, бойлером или тепловым насосом.

Изоляция

Использование нашей высококачественной изоляции в системах водяного теплого пола значительно сокращает время нагрева и эксплуатационные расходы.

Бетон с двойным покрытием

Бетон Dual Overlay Concrete от Warmup можно использовать с различными нашими решениями для водяного теплого пола в качестве системы замены стяжки.

Связанные статьи

Получите бесплатное предложение и закажите онлайн сегодня

Воспользуйтесь нашим онлайн-инструментом для расчета стоимости, чтобы найти лучшую систему водяного теплого пола для вашего проекта и приобрести ее непосредственно в компании Warmup.

Узнать цену

Дом
