Делаем тёплый пол от центрального отопления своими руками

Просмотров 44 Обновлено

В последние годы всё больше людей интересуются вопросом тёплых полов. Это связано не только с особенностями климата нашей страны, но и, к сожалению, зачастую с неудовлетворительной работой коммунальных служб. Тёплый пол как частичное решение проблемы отопления помещений привлекает не только собственников коттеджей и частных домов, но и квартиросъёмщиков. Особенно тёплый пол от центрального отопления актуален  для квартир первых этажей, так как нередко даже при горячих батареях в квартире прохладно. Это зависит и от наличия цокольного этажа (подвал), и качества фундамента, почвы и т. д.

Что нужно знать, прежде чем подключать теплый пол к отоплению

 Если вы уже решили смонтировать систему тёплого пола и подключить её к трубам центрального отопления, то следует иметь ввиду некоторые нюансы:

  •  как правило, система отопления — водяная (паровые встречаются реже).
      Для подключения к водяной системе используются металлопластиковые трубы. Дело в том, что обычный пластик может не выдержать гидроудар. Трубы укладываются на пол в определённой конфигурации, с оставлением выводов для подключения к системе отопления. Вся конструкция закрывается стяжкой.
  • температура воды для батарей колеблется в пределах от 70 до 900 С.  — это по норме. А для тёплого пола необходимо 35 – 400 С.  Поэтому необходимо смонтировать отдельный теплопункт для обогрева пола. Основной его элемент – водяной насос, который обеспечивает более быструю циркуляцию воды по трубам в полу, что понижает теплоотдачу.  Применяются разные схемы, с разными  дополнительными элементами, но это отдельный и длинный разговор.
  •  необходимо определиться с местом установки коллекторного шкафа. Именно внутри него расположатся все трубные соединения, вентили, дренажные отводы. Шкафы имеются в продаже, главное – определиться с размером.

Необходимо иметь ввиду, что тёплый пол, подключенный к системе центрального отопления, является дополнительной нагрузкой на всю систему. Следовательно — это дополнительные теплопотери. Если вы будете устанавливать такую конструкцию официально, через ЖКУ, то вас могут заставить установить дополнительный счетчик учета расхода тепла. Поэтому нужно проконсультироваться, прежде всего, у знакомых. Кто-то уже поставил систему, кто-то собирается это сделать. Есть и специализированные фирмы, которые занимаются тёплыми полами.

А главное – надо помнить, что единого рецепта нет. К каждой конкретной квартире или дому – свой индивидуальный подход.

Как сделать теплый пол от отопления: секреты и хитрости

Краткое содержание

Владельцы загородных домов не всегда знают, как сделать теплый пол от отопления. Самостоятельно произвести монтаж системы и ее подключение очень просто, если знать несколько нюансов.

Подключение водного теплого пола к системе отопления

Принципы технологии подключения теплого пола к системе отопления

Установка теплого пола от существующей системы отопления осуществляется на основании следующих принципов:

  • к существующим радиаторам нужно произвести подключение коллекторного узла;
  • температуру теплоносителя необходимо уменьшить как минимум до +55°С;
  • устанавливаемая конструкция должна отличаться нормативным давлением, которое не превышает 8-9 атм.

Подключение водяного теплого пола к существующей системе автономного водяного отопления

Также в перечень подготовительных работ включается расчет всех рабочих параметров теплого водяного пола, которые зависят от характеристик существующей отопительной системы. Она может быть однотрубной или двухтрубной.

Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой – для отвода остывшего теплоносителя обратно к котлу для нагрева.

Однотрубная отопительная система отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол подключают к ней по принципу еще одного радиатора. Его устанавливают после отопительного прибора, что позволяет без дополнительных приспособлений снизить температуру теплоносителя.


Как подключить теплый пол к системе отопления

Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости. При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.

Материалы для устройства теплого водяного пола

Теплый пол от отопления устанавливается при помощи нескольких важных элементов, к качеству которых предъявляются высокие требования.

Устройство водяного теплого пола от отопления

Трубы

Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.

Характеристика труб Рехау для теплых полов

Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.

Структура трубы SANEXT для теплого пола

Монтаж контура производится по выбранной схеме. Если материал труб – полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.

Монтаж водяных теплых полов VALTEC

Коллектор

Коллектор предназначен для регулировки работы теплого водяного пола. При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы.

Строение коллектора теплого пола

Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.

Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.

Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.

Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.

Коллектор теплого пола своими руками

Теплоизоляционная подложка

Укладка трубопроводов происходит на подготовленное основание, которое формируют  с применением специальных теплоизоляционных подложек. Используют такие варианты:

Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления

Подключение теплого пола к отопительным приборам происходит несколькими способами, в зависимости от конфигурации существующей системы:

Схемы подключения теплого пола в зависимости от конструкционных особенностей

Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:

Устройство системы водяного теплого пола

  • нерегулированная. Для функционирования конструкции применяется циркуляционный насос небольшой мощности. Учитывая такую особенность, длина контура не должна превышать 70 м. Его диаметр составляет 16 мм, что обеспечивает пропускную способность 5-10 л/мин. Такая схема не отличается эффективностью, поскольку отсутствует возможность контроля ее рабочих параметров;
  • применение балансирующей регулировки. В составе схемы присутствует специальный кран. Он позволяет понизить до необходимого уровня скорость потока жидкости. Таким образом можно регулировать температуру теплого водяного пола;

    Устройство трехходового термостатического смесительного клапана

  • использование трехходового клапана. Применяется специальное термочувствительное устройство. Оно позволяет повысить эффективность напольного отопления, поскольку в системе температура регулируется автоматически. Трехходовой кран устанавливают в точке с самой высокой температурой. Если будет наблюдаться снижение эффективности отопления, ее можно понизить до оптимального уровня;
  • внедрение смесительного узла. В данном случае производится монтаж балансирующего клапана или расходометра. Последний регулирует уровень расхода тепловой энергии, что обеспечивает необходимую степень отопления. Также существует вариант, когда устанавливается автоклапан. С его помощью можно стабилизировать перепад рабочего давления и получить в результате требуемое количество тепла.

Преимущества и недостатки теплого пола от существующего отопления

Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:

  • оптимальный и равномерный прогрев всей поверхности пола, который достигается внедрением в конструкцию дополнительных устройств регулировки;

    Схема подключения водного теплого пола к центральной системе через отдельный ввод

  • создание комфортной среды в помещении. Все тепло концентрируется снизу, а холодный воздух размещается у потолка. Такая схема считается более комфортной для любого человека;
  • для устройства все элементов используется материал, который не поддается коррозии и разрушению на протяжении длительного периода времени при соблюдении всех правил монтажа;
  • при установке теплого водяного пола снижается движение воздушных масс в помещении, что уменьшает количество пыли. Это положительно сказывается на организме людей, которые страдают от аллергии;
  • используя один источник для напольного и обычного отопления можно существенно сэкономить на монтаже и количестве дополнительных агрегатов для их нормального функционирования;

Недостатком данной конструктивной схемы считается невозможность ее применения в многоэтажных домах с централизованным отоплением. Также могут возникнуть некоторые трудности во время монтажа всех элементов. Но если учитывать все рекомендации, сделать это не так сложно.

Видео: Монтаж однотрубной системы отопления с теплыми полами

Водяной теплый пол от отопления своими руками: монтаж, схемы подключения, видео

Предусмотреть напольный обогрев в процессе строительства частного дома – задача непростая, но вполне решаемая. Гораздо сложнее сделать водяной теплый пол от существующего отопления загородного коттеджа либо квартиры. Как своими руками правильно уложить и подключить греющие контуры в подобной ситуации, читайте в данной статье.

Планирование и выбор материалов

Чтобы успешно интегрировать теплые полы в действующую систему отопления, нужно предварительно решить несколько серьезных вопросов:

  1. Получить разрешение на подключение к сети центрального отопления, если речь идет о квартире многоэтажного дома.
  2. Выяснить, какую высоту можно выделить под «пирог» напольного обогрева, не поднимая порогов межкомнатных дверей.
  3. Определить точки присоединения к существующей системе и рационально подобрать схему.
  4. Подготовить стройматериалы, трубы и сантехническую арматуру.

Каждый пункт подготовительного плана предлагается рассмотреть отдельно.

Можно ли подключиться к системе центрального отопления

Просто взять и врезать греющие контуры в общие поквартирные стояки нельзя. Напольный обогрев отнимет ощутимую часть тепла у соседей, которые подадут жалобу в управляющую компанию, а вы схлопочете крупный штраф за несанкционированное вмешательство в работу сети.

Совет. Не подключайтесь к стоякам на собственный страх и риск. Попытайтесь оформить разрешение надлежащим образом. Если получите однозначный отказ, задумайтесь о подогреве электрическими теплыми полами.

Когда можно надеяться на положительное решение вопроса:

  • в новостройке с индивидуальными вводами отопления от общего стояка, проходящего по техническим помещениям;
  • в квартире первого этажа при верхней подаче теплоносителя либо отдельном подключении из подвала;
  • в жилище последнего этажа при нижней разводке подающей магистрали.

При вертикальной разводке согласование может получить владелец верхней квартиры, когда теплоноситель подается снизу

Идея квартирного подключения базируется на том, что батареи вашей квартиры – последние по счету. Дополнительная нагрузка на стояк в виде отопительных контуров не повредит соседям. Правда, организация – поставщик тепловой энергии вправе потребовать монтаж индивидуального узла учета и разработку проектной документации. Жильцам остальных квартир получить разрешение проблематично.

Определяем толщину «пирога»

Основная проблема при устройстве водяного напольного обогрева в жилом доме – малое расстояние от основания пола (плит перекрытия) до низа дверного проема. Обычно эта высота равна толщине стяжки и составляет 6—10 см. Ситуация с деревянными полами аналогична – ширина лаг, куда укладываются доски покрытия, лежит в пределах 50—150 мм.

Важный момент. Перед тем как сделать теплый пол в обжитой квартире, существующую стяжку придется разбить до основания, а деревянный настил полностью разобрать. Иначе «пирог» не поместится, а поднимать пороги дверей или делать на входе ступеньку – решение неконструктивное.

Существует всего 1 способ уместить греющие контуры в толщину 50 мм – применить настильную систему с металлическими пластинами – распределителями тепла, показанную на схеме. Состав «пирога» выйдет таким:

  • слой плотного полимерного утеплителя 30 мм;
  • металлические пластины с канавками;
  • греющие трубы Ø16 мм;
  • тонкое напольное покрытие – ламинат или кафельная плитка, если речь идет о ванной комнате.

Справка. Для укладки теплораспределительных пластин применяются специальные пенополистирольные маты с бобышками либо готовые модули из дерева.

Из-за высокой цены подобных систем мастера нередко предлагают установить пластины между досок 2—2,5 см толщиной, уложенных на слой вспененного полиэтилена 8—10 мм (Пенофола). Мы не рекомендуем реализовывать такие решения – малый теплоизоляционный слой пропустит львиную долю тепла к соседям снизу или в подвал частного дома.

При высоте порогов 10 см устраиваются монолитные теплые полы со стяжкой. В основание закладываются полистирольные плиты 30—40 мм толщиной, остальные 6—7 см остаются под стяжку и чистовое покрытие.

Схема «пирога» теплых полов со стяжкой

Схемы подключения греющих контуров

Один из важнейших вопросов, который необходимо решить до начала работ, — как подключить водяной теплый пол к существующей системе отопления. Мы предлагаем следующие варианты:

  1. В квартире с индивидуальным тепловым вводом – по классической схеме со смесительным узлом, установленным в прихожей. Шкаф с коллектором аккуратно заделывается внутрь стены.
  2. В частном доме желательно подключаться напрямую от газового или другого котла, используя распределительную гребенку и узел смешивания.
  3. В квартирах с двухтрубными стояками контур каждой комнаты присоединяйте прямо к сети возле радиаторов отопления. Регулирование температуры производится термоголовками типа RTL.
  4. В многоквартирных домах с однотрубными стояками не обойтись без монтажа смесительных узлов с циркуляционным насосом.

Схема подключения при поквартирной раздаче тепла

Примечание. Присоединение теплых полов к отопительным магистралям без насоса и узла смешивания можно реализовать практически в любой двухтрубной системе. Как это правильно делается, читайте ниже.

Теплоноситель, приходящий от котла либо из сети централизованного теплоснабжения, имеет температуру 50—90 °С, что неприемлемо для теплых полов. Температурный график нагревательного контура лежит в пределах 35—45 °С, максимум – 55 °С (если трубы замоноличены в стяжке).

Схема присоединения теплых полов к котлу через двухходовой клапан

Чтобы приготовить воду требуемой температуры, используются смесительные узлы с двух— или трехходовым клапаном и циркуляционным насосом, перекачивающим теплоноситель по контурам. В централизованных системах отопления лучше применять схему с двухходовым клапаном, в индивидуальных – с трехходовым.

Справка. Качество теплоносителя в сетях центрального отопления слишком низкое – вода насыщена ржавчиной и прочими примесями. Чем проще и надежнее подобрать оборудование, тем дольше оно прослужит без проблем.

Схема подключения напольного отопления к котлу через трехходовой клапан

Отдельное подключение контуров к двухтрубным магистралям производится через термоголовки типа RTL, ограничивающие обратный поток теплоносителя, когда температура воды на выходе превышает установленное значение. Смесительные узлы, коллекторы и циркуляционные насосы не применяются.

Схема подключения ветвей без дополнительного насоса

Для присоединения теплого пола достаточно купить готовый блок с термостатическим краном и головкой RTL, помещенной внутрь аккуратной пластиковой коробки. Подобные изделия предлагает известный бренд Oventrop, название – RTL Unibox.

Схема подсоединения к однотрубной вертикальной системе

Доступно о различных вариантах подключения напольного обогрева к существующей системе расскажет эксперт в своем видео:

Подбираем стройматериалы и комплектующие

Когда вы правильно выбрали схему подсоединения, рассчитать нужное количество материалов довольно просто. Надо узнать площадь кухни, спальни и остальных помещений, где планируется монтировать теплые полы. Плюс подобрать схему укладки и расстояние между трубами.

По закупке материалов дадим следующие рекомендации:

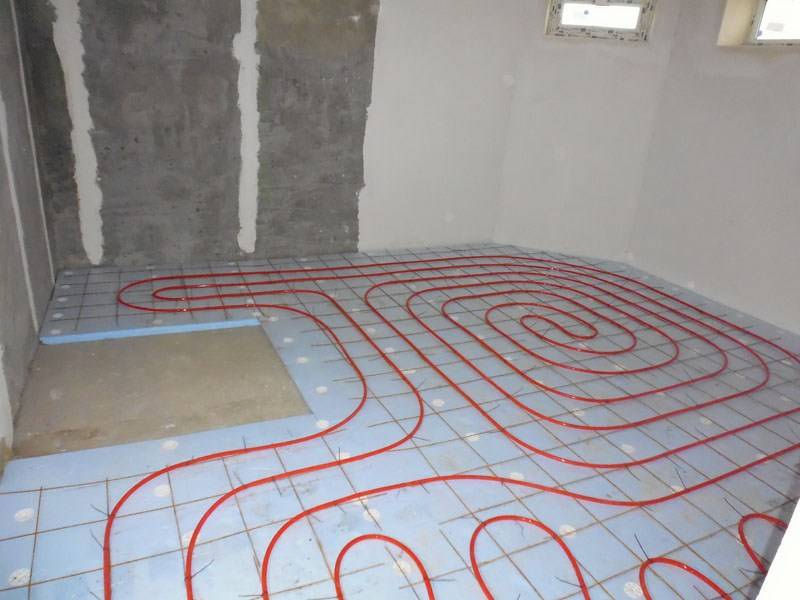

  1. Трубопроводы греющих контуров раскладываются в виде улитки либо змейки. Принципиальной разницы нет, но при выполнении работ своими руками проще провести трубы змейкой.
  2. Чтобы не определять шаг укладки сложным расчетом, возьмите среднее значение из диапазона 10—15 см.
  3. Оптимальный вариант трубы для теплого пола – металлопластик либо сшитый полиэтилен с диаметром условного прохода DN10 мм (наружный – 16 х 2 мм). Не берите материалы неизвестных фирм, чьи изделия могут не отвечать требованиям качества.
  4. Утеплитель – пенопласт плотностью не ниже 35 кг/м³ или экструдированный пенополистирол 40 кг/м³ и выше. В качестве гидроизоляции допускается применить фольгированный «Пенофол» толщиной 5 мм, он послужит дополнительной теплоизоляцией.
  5. Распределительный коллектор лучше покупать с расходомерами (ротаметрами). Байпас с перепускным клапаном в случае с централизованным отоплением обязателен.
  6. Смесительный узел дешевле собрать самому из отдельных комплектующих, нежели приобретать в готовом виде.

Также при устройстве теплых полов используются расходные материалы – демпферная лента (клеится по периметру комнаты), клипсы для крепления труб и гидроизоляционная пленка, закладываемая под утеплитель. На стяжку идет готовая строительная смесь, чей расход указан на упаковке.

Для греющих контуров «сухого» типа придется купить полистирольные плиты с бобышками и теплораспределяющие пластины (лучше из алюминия). Модульные комплекты из дерева обойдутся дороже. Бюджетный вариант – провести трубы между обычными досками толщиной 20 мм, уложенными на утеплитель своими руками.

Совет. Если перепад высот между основанием и дверными проемами составляет 10—20 см (например, на балконе, лоджии), наращивайте толщину «пирога» за счет утеплителя. То есть, берите теплоизоляционные плиты не 30, а 50 или 100 мм. Результат – повышение энергоэффективности помещений и экономия тепла.

Технология монтажа монолитного теплого пола

После демонтажа половых конструкций – стяжки или деревянных лаг – основание следует очистить и выровнять под укладку теплоизоляционных плит. Трещины в перекрытии и по углам заполните раствором, бугры и наплывы сбейте. Вынесите мусор и максимально уберите пыль (в идеале – специальным строительным пылесосом).

Пошагово технология устройства теплых полов в жилой квартире выглядит так:

  1. Железобетонное основание покройте глубокопроникающей грунтовкой с целью обеспыливания. Землю под первым этажом частного дома следует утрамбовать и выполнить бетонную подготовку толщиной 4—5 см.
  2. Расстелите полотна гидроизоляционной пленки с нахлестом 10 см, проклеивая стыки скотчем. Минимальный напуск на стены считается так: толщина утеплителя + высота будущей стяжки.
  3. Уложите термоизоляционные плиты и оклейте стены по периметру комнаты демпферной рантовой лентой на высоту стяжки.
  4. Выполните греющие контуры из труб согласно выбранной схеме раскладки. Закрепите их пластиковыми фиксаторами к утеплителю с шагом 30—40 см. Второй вариант – фиксировать трубы одноразовыми хомутиками к кладочной сетке.
  5. Присоедините подводки к коллектору либо к термостатическому вентилю с головкой RTL, но к существующему отоплению не подключайтесь. Закачайте в контур воду для проверки герметичности системы.

Примечание. Вместо гидроизоляционной пленки допускается использовать «Пенофол» толщиной 4—5 мм, укладывая его фольгой кверху. Полотна размещаются без нахлеста и проклеиваются алюминиевым скотчем.

При использовании регулирования с помощью термоголовок RTL длина трубопровода в контуре не должна превышать 60 м, иначе комната прогреется неравномерно. Испытание на герметичность проведите рабочим давлением 3 Бар в загородном доме и 6—7 Бар в квартире с централизованным теплоснабжением. Выдержите указанное давление в течение 24 часов.

Убедившись в герметичности соединений, переходите к заливке стяжки, не опорожняя контуров. Минимальная толщина цементно-песчаного монолита – 5 см, максимальная – 10 см. Чтобы в процессе приготовления раствора не ошибиться в пропорциях, рекомендуется работать с готовой сухой смесью для заливки полов, содержащей пластификатор.

Как правильно забетонировать полы в гараже, читайте в подробной инструкции.

Дальнейшие работы по подключению теплых полов к существующей отопительной сети ведутся спустя 20—28 дней (точный период застывания указан на мешках строительной смеси). Контуры присоединяются согласно выбранной схеме, после чего настилается финишное покрытие. Наглядно технология монтажа напольного обогрева показана в видеоролике.

Устройство напольного отопления без стяжки

С помощью деревянной модульной системы или матов, оснащенных бобышками, сделать теплые полы несложно. Отличие от предыдущей технологии – отсутствие цементной стяжки и укладка финишного покрытия прямо на утеплитель либо доски.

Существует более простой и дешевый способ вместить водяные контуры на перепаде высот 5 см:

  1. Уложите поверх гидроизоляции плиты экструзионного пенополистирола толщиной 50 мм, имеющие боковые соединительные замки.
  2. Разметьте на утеплителе трассы прокладки труб и вырежьте под них пазы термоножом или острым инструментом.
  3. Установите в канавки металлические пластины и проложите трубопроводы.
  4. Настелите ламинат либо другое тонкое покрытие.

Остальные работы по испытаниям и подключению теплого пола к магистралям действующего отопления ведутся по технологии, описанной в предыдущем разделе.

Заключение

Прежде чем сделать напольный обогрев внутри обжитой квартиры с работающей системой отопления, убедитесь в технической возможности подключения и закладки труб в толщу полов. Если перепад высот между основанием и проемом двери не достигает 5 см, остается 2 варианта: поднимать пороги и дверные коробки или отказаться от затеи. Решение зависит от желания устроить теплый пол и бюджета, который вы готовы выделить на строительство.

Водяна тепла підлога від котла або центрального опалення

Поставьте лайк, поблагодарите автора за его труд!

(о центральном отоплении см ниже)

   Водяной теплый пол чаще всего монтируют в системах, где теплонагревателем служит газовый или твердотопливный нагреватель. Если быть точнее, то 50% людей пользуются теплым полом совместно с газовыми котлами, 30%- твердотопливными, и лишь 20%  припадает на электрокотлы и центральное теплоснабжение. Если сравнивать напольное отопление от газового и твердотопливного котла, то здесь преимущество принадлежит именно твердотопливным котлам, но они требуют наличия котельни и доступ к дешевому топливу. Все объясняется тем, что современные  котлы имеют встроенные терморегуляторы, и в отличии от старого котла не будут нагревать воду до предкипящего состояния, а будут держать температуру в пределах комфортных 40-60 °С, что позволит сэкономить до 70% энергоресурсов и денежных средств соответственно.

Узнайте как сделать водяной теплый пол своими руками

В случае с центральным отоплением нужно учитывать давление системы (детальнее ниже)


Можно подключать теплый пол от отопления с помощью трехходового клапана, но коллектор в сборе — значительно лучше


     Но не всегда есть возможность использовать газовый  нагреватель. В этом случае водяной греющий пол можно подключать и от твердотопливного котла. Главной задачей в такой системе будет защита от перегрева, которую обеспечивает специальная автоматика для твердотопливного котла в комплексе с коллекторным блоком водяного теплого пола. Проще говоря, температуру на выходе с котла (зачастую до +80 °С), необходимо превратить на комфортную температуру для водяного греющего пола (до +55°С) . С этой задачей справляется коллекторный блок со смесительным узлом, смешивая горячую воду на подаче с холодной обраткой.

Газовый конденсационный котел экономичнее обычного

        Если Вы решили подключать напольное отопление от газового и твердотопливного котла одновременно (часть пола обогревается газовым котлом, часть- твердотопливным, или один нагреватель исполняет роль аварийного) , основным котлом стоит выбрать тот, который с уверенностью будет бесперебойно функционировать и при этом работать на более дешевом виде топлива, только тогда Вы получите экономию до 70% в сравнении с радиаторным отоплением.

Можно ли подключить радиатор к коллектору? (Читать)

         Также водяной теплый пол подключают от центрального отопления. Но здесь стоит учесть несколько нюансов, таких как обязательное разрешения от эксплуатационной службы (ЖКХ) и соблюдения всех норм, для избегания потери напора в отопительной системе. В случае как и с твердотопливным котлов, в центральной системе отопления температура теплоносителя может достигать +75 °С, в то время как температура теплого пола35-55°С. Если все разрешения получены, водяной теплый пол обязательно подключается через распределительный коллектор 1″, а внешний диаметр трубы не может превышать 16 мм. И самое главное- в многоэтажном доме водяной греющий пол от центрального отопления должен выполнять квалифицированный специалист, который вместе с эксплуатационной службой подпишет акты выполненных работ.

Котельное оборудование стоит подбирать с автоматикой

Солнечные коллекторы позволят сильно сэкономить на отоплении даже зимой:

Часто задаваемые вопросы

1. Насколько долговечный теплый пол?

— Теплый пол может прослужить 50-70 лет без проблем.

2. Какой теплый пол лучше использовать?

— Для маленьких площадей локально – электрический, для отопления дома – водяной.

3. Можно ли управлять теплым полом дистанционно?

— Да, теплым полом можно управлять через WiFi и подключать к умному дому.

Если эта статья оказалась для Вас полезной, сделайте себе репост.

Полезная информация по теплому полу

  1. Heattherm — теплый пол двужильный кабель и мат
  2. ThermoPEX для теплого пола — оптимальный вариант для дома
  3. Бобышки для теплого пола. Маты с бобышками что это?
  4. Боится ли теплый пол воды. Может ли ударить током?
  5. Виды электрических теплых полов
  6. Показать больше
  7. Во сколько обойдется отопление теплым полом в месяц
  8. Водяной теплый пол в деревянном доме
  9. Водяной теплый пол под ламинат. Стоит ли?
  10. Водяной теплый пол. Преимущества и недостатки.
  11. Время монтажа теплого пола. Сколько займет?
  12. Выбор электрического и водяного теплого пола
  13. Где установить гребенку или коллектор теплого пола?
  14. Для какого теплого пола подходит инфракрасная пленка?
  15. Для чего нужен кислородный барьер?
  16. Для чего нужен насос в коллекторе?
  17. Для чего нужна демпферная лента в теплом полу
  18. Для чего нужны расходомеры в теплом полу?
  19. Зачем нужны расходомеры, смесительный узел и евроконус?
  20. Как выбрать мощность теплого пола
  21. Как выбрать нагревательный мат теплого пола
  22. Как выбрать насос для водяного теплого пола?
  23. Как выбрать насос теплого пола. База насоса
  24. Как делать первое включение теплого пола?
  25. Как дешево, экономно сделать теплый пол?
  26. Как заменить датчик теплого пола если он замурован?
  27. Как купить надежный теплый пол?
  28. Как надежны терморегуляторы? Ремонт и замена регулятора
  29. Как отличить стержневой теплый пол от подделки?
  30. Как подключить датчик теплого пола?
  31. Как проверить роботу монтажников по теплому полу?
  32. Как работает система водяного теплого пола? Принцип работы
  33. Как рассчитать количество контуров гребенки?
  34. Как рассчитать количество контуров коллектора?
  35. Как рассчитать количество трубы на квадратный метр?
  36. Как рассчитать материалы на водяной теплый пол?
  37. Как сделать теплый пол если нельзя сделать стяжку!?
  38. Какая должна быть стяжка для теплого пола
  39. Какие бывают виды теплого пола?
  40. Каким должен быть бетон и стяжка теплого пола?!
  41. Какого цвета выбрать трубу теплого пола?
  42. Какое напольное покрытие можно использовать для теплого пола?!
  43. Какое напольное покрытие можно использовать для теплого пола?!
  44. Какое напольное покрытие можно использовать для теплого пола?!
  45. Какой должна быть температура теплого пола
  46. Какой кабель подходит под плитку, а какой в стяжку?
  47. Какой котел лучше использовать для теплого пола?
  48. Какой крепеж используется в водяных теплых полах
  49. Какой теплый пол лучше выбрать под плитку?!
  50. Какой теплый пол лучше? Какой выбрать водяной или электрический
  51. Какой шаг укладки делать в теплом полу 7, 10, 12, 15 или 20 см?
  52. Какую подложку для теплого пола выбрать?
  53. Калькулятор теплого пола
  54. Когда целесообразен монтаж водяного теплого пола ?
  55. Контура теплого пола, какие бывают?
  56. Куда девать остаток нагревательного кабеля . Можно ли резать?
  57. Латунь или нержавейка? Какая гребенка лучше?
  58. Лучшие водяные теплые полы и их рейтинг
  59. Лучшие электрические теплые полы и их рейтинг!
  60. Маты с бобышками для водяного теплого пола. Что это?
  61. Минусы и недостатки водяного теплого пола
  62. Можно ли … теплый пол? Ответы!
  63. Можно ли подключить радиатор к коллектору?
  64. Можно ли ремонтировать теплый пол, нагревательный мат и кабель?
  65. Монтаж
  66. Монтаж ламината на теплый пол своими руками
  67. Монтаж стержневого теплого пола?
  68. Монтаж электрического и водяного теплого пола своими руками
  69. Обзор стоимости теплых полов за м2, стоимость монтажа
  70. Основание под водяной теплый пол. Виды и способы укладки.
  71. Основные составляющие водяного теплого пола.
  72. Особенности конструкции бойлеров Ento
  73. Отличие двужильного от одножильного нагревательного кабеля?
  74. Отличие механического терморегулятора от программируемого
  75. Отличие сплошной пленки от классической полосочной?
  76. Отопление дома теплым полом. Стоит ли?
  77. Отопление теплым полом
  78. Отчет об отправке
  79. Официальный сайт теплого пола
  80. Перегревается ли стержневой теплый пол?
  81. Плиточный клей для теплого пола, какой использовать?
  82. Плюсы и минусы электрических и водяных теплых полов
  83. Подключение электрического и водяного теплого пола
  84. Подложка под водяной теплый пол. Для чего она нужна?
  85. Почему мат теплого пола, не кабель?
  86. Почему электрический теплый пол не греет
  87. Правильный водяной и электрический теплый пол
  88. Правильный шаг укладки водяного и электрического теплого пола
  89. Преимущества водяного теплого пола перед радиаторным отоплением.
  90. Преимущество стержневого теплого пола
  91. Прогреет ли теплый пол 5-6 см стяжки?
  92. Проектные работы
  93. Расчет теплого пола водяного и электрического
  94. Ремонт нагревательного кабеля теплого пола
  95. Ремонт электрического и водяного теплого пола
  96. С чего состоит система водяного теплого пола
  97. Система водяных и электрических теплых полов
  98. Система управления водяным теплым полом. Что такое сервопривод?
  99. Сколько потребляет нагревательный кабель? Его мощность.
  100. Сколько потребляет теплый пол?
  101. Сколько энергии потребляет пленочный теплый пол?
  102. Способен ли терморегулятор экономить электричество?
  103. Справочная
  104. Стандартная пленка Felix Excel и ее конструкция
  105. Стоит ли экономить на терморегуляторе?
  106. Схема укладки теплого пола
  107. Сшитый полиэтилен для теплых полов. Какие трубы выбрать?
  108. Сшитый полиэтилен или металлопластик? Какую трубу выбрать?
  109. Тепло инфракрасного от инфракрасного теплого пола Felix Excel
  110. Теплоизоляция под плитку для теплого пола
  111. Теплые полы в гипермаркете
  112. Теплый пол 27 ua или 24 на 7, длительность работать?
  113. Теплый пол без стяжки
  114. Теплый пол в бане и сауне, как реализовать?
  115. Теплый пол в ванной и санузле. Как реализовать?
  116. Теплый пол в ванную электрический и водяной
  117. Теплый пол в стяжку водяной и электрический
  118. Теплый пол в частном доме
  119. Теплый пол и его эпицентр температуры
  120. Теплый пол из металлопластиковых труб
  121. Теплый пол на балконе и лоджии. Как осуществить?
  122. Теплый пол на кухне. Где можно размещать?
  123. Теплый пол от печки или камина, как сделать?
  124. Теплый пол от Розетки
  125. Теплый пол от центрального отопления или котла
  126. Теплый пол под деревянный пол
  127. Теплый пол под ковролин
  128. Теплый пол под ламинат
  129. Теплый пол под линолеум
  130. Теплый пол под линолеум на деревянный пол
  131. Теплый пол под плитку
  132. Теплый пол своими руками
  133. Теплый пол, цена на 2020 год. Обзор цен теплых полов
  134. Терморегулятор водяного теплого пола. Какой выбрать?
  135. Типы изоляции теплого пола. Фторопласт, тефлон, эластомеры
  136. Труба для теплого пола 16 диаметра
  137. Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?
  138. Укладка теплого пола, как осуществить? Как правильно сделать
  139. Управление теплым полом. Какие бывают системы?!
  140. Устройство теплого пола водяного и электрического
  141. Утепление и подложки под теплый пол
  142. Чем гребенка отличается от коллектора?
  143. Чем зафиксировать трубу теплого пола?
  144. Чем и как закрепить нагревательный кабель теплого пола
  145. Чем отличается нагревательный мат от кабеля?
  146. Что лучше водяной теплый пол или электрический?
  147. Что подобрать для теплого пола без стяжки?
  148. Шаг укладки теплого пола электрического и водяного?! Расчет
  149. Электрический теплый пол плюсы и минусы
  150. Консультация
  151. Тестовая статья
  152. Доставка и оплата
  153. Сотрудничество теплый пол оптом
  154. Документация
  155. Водяной теплый пол в многоэтажном доме и в квартире. Подключение
  156. Как сделать замер площади под теплый пол самостоятельно?
  157. Можно ли укорачивать нагревательный кабель или мат теплого пола?
  158. Связаться с нами

Водяной теплый пол в квартире от отопления своими руками в многоквартирном доме: схема, устройство, монтаж, стоимость

Владельцы собственности, которые решили сделать теплый пол в квартире, почти всегда задаются вопросом «Какой из вариантов напольного отопления применить лучше, — водяной или электрический?

Водяной теплый пол в квартире — вариант вполне возможный и даже более экономичный, чем электрический тёплый пол. Обязательным условием при подключении системы водяного теплого пола от центрального отопления является подключение через теплообменный узел.

Комфортное тепло, излучаемое системой водяного теплого пола, не может сравниться ни с одной из существующих систем отопления по эффектности и экономичности. Благодаря разработкам компании Thermotech, водяные теплые полы в квартире стали обычным явлением, позволяющим экономить, что также является немаловажным моментом.  В нашем интернет-магазине представлен теплообменный узел, разработанный шведским производителем Thermotech, —TMix-E30. Основная задача данного устройства — разделение теплоносителей, приходящего от источника тепловой энергии и поступающего непосредственно к потребителям. Также немаловажной функцией работы теплообменного узла является снижение температуры теплоносителя, поступающего к потребителю.

Водяные теплые полы в квартире: как обойти подводные камни

Теплый пол от центрального отопления — это экологично и экономично, однако, приготовьтесь к некоторым трудностям при установке оборудования.

  1. Если вы задумали монтировать водяной теплый пол в квартире, лучше запланировать это мероприятие на стадии ремонта. Придется снять конструкции пола вплоть до перекрытия или чернового пола (если перекрытия деревянные).
    Приготовьтесь к тому, что высота пола может увеличиться на 10 см, за счет нескольких слоев водяного теплого пола. В первую очередь необходимо уложить достаточный слой термоизоляции, чтобы не расходовать тепловую энергию на обогрев межэтажных перекрытий.

    В случаях, когда помещение находится на втором и последующих этажах, водяной теплый пол в квартире укладывается на основание из теплоизоляции в 3 см. Для первого этажа, под которым неотапливаемый подвал или технические помещения, нужен слой в 5-10 см. После теплоизоляции добавляется слой стяжки минимум в 5 см, а сверху ваше чистовое покрытие —  минимум 1,5 см. Задумайтесь, реально ли это в условиях вашей квартиры.

    Высоту пола можно снизить за счет использования вместо стяжки металлических пластин в готовых деревянных модулях или специальных термоизоляционных матов.

    Термоизоляционные маты – маты из пенополистирола толщиной 30-50 мм. Имеют фольгированное покрытие и ламинирующий слой, а также разметку-сетку или выпуклые выступы для легкой укладки труб поверх.

    Если вы хотите провести теплые полы только в спальню, кухню или ванную, приготовьтесь к появлению ступеньки на входе в помещении из-за разницы высот пола.

  2. Очень важно помнить о ваших соседях по стояку отопления и не оставить их без тепла. При проектировании нужно учитывать, что в радиаторах температура воды достигает 90°С, а теплый пол требует только 45-50°С. По этим причинам подключение теплых полов к стояку отоплмонтажения напрямую невозможно. В общем случае смесительный коллектор тёплого пола с циркуляционным насосом необходимо подключать к обратной магистрали распределительного трубопровода с установкой обратного клапана.

    Обратите внимание, что в каждом отдельном случае схему подключения стоит принимать исходя из существующих условий.

  3. Законы. Позаботьтесь о том, чтобы иметь все разрешительные документы для оборудования новой отопительной системы. Подключать теплый пол в квартире от отопления в некоторых регионах запрещено. Разумеется, это не касается тех домов, в которых ВТП задуманы по проекту.

    Примером таких домов служат здания, построенные с применением технологии MultiLevel™ от Thermotech. Водяной теплый пол в многоэтажные здания интегрируется прямо в перекрытия, образуя саморегулирующуюся систему.

Перед запуском системы в обычном многоквартирном доме необходимо провести экспертизу. Несогласованные изменения в системе обогрева могут повлечь штраф и демонтаж оборудования.

Обычно разрешение выдают квартирам, которые находятся в конце отопительного контура. Например, на последних этажах. С первыми этажами могут возникнуть трудности. В любом случае, потребуется установить дополнительные учетные приборы.

Безопаснее будет устройство тёплого пола с циркуляцией теплоносителя по замкнутой системе. Это достигается путём подключения смесительного коллектора к сети центрального теплоснабжения через теплообменник. Однако несмотря на некоторую автономность системы с теплообменником, она не отменяет необходимости установить дополнительные приборы учета тепла.

Кстати, если вы хотите обогревать водяным теплым полом не всю квартиру, а только часть, например, ванную, более удачным решением будет электрический тёплый пол. На маленькой площади такой монтаж пройдет быстрее и обойдется дешевле.

Какие трубы подойдут под теплый пол в квартире

Поскольку водяной теплый пол монтируется в квартире надолго и не подразумевает возможность обслуживания труб, выбирать оборудование нужно очень внимательно. Прежде всего это должны быть трубы без стыков и швов, способные сохранять целостность при колебаниях давления. Места стыков также могут вызвать засоры или протечки.

Трубы следует выбирать прочные и готовые выдержать цементную стяжку, напольное покрытие и нагрузки от жильцов. Минимальный показатель по давлению 10 бар. Трубы должны быть достаточно гладкими, чтобы в них на поверхности стенок не скапливались отложения. Также важна устойчивость труб к коррозии.

Оптимальный диаметр труб 16-20 мм, а длина одного контура тёплого не меньше 60 м. Превышение длины контура в 80 м. повлечёт увеличение гидравлического сопротивления контура. Таким образом в больших помещения, где длина трубопровода одноконтурного тёплого пола будет значительной, целесообразно устройство двух и более контуров.

Наиболее подходящими трубами для водяного теплого пола в квартире оказываются полимерные трубы. Соединение труб и арматуры тёплого пола осуществляется при помощи фитингов.

Хорошим вариантом будут трубы PEX из сшитого полиэтилена, гибкие и прочные. Полипропилен и сталь не подойдут из-за дополнительных элементов для соединения. Качественные, но дорогие медные трубы и гофрированные трубы из нержавейки также будут надежным помощником в деле установки теплого пола (подробнее о выборе труб).

Хотите заказать проект монтажа или рассчитать точную стоимость водяного теплого пола для вашей квартиры? Пообщайтесь с нашими менеджерами по бесплатному телефону горячей линии 8 (800) 505-23-46 или подайте заявку на расчет прямо сейчас.

Теплый пол на балконе от отопления

Укладывать теплый пол на балконе или лоджии можно только после полноценного утепления пола, потолка и стен. Важным условием является монтаж теплосберегающих пластиковых окон. Если этого не сделать, система теплого пола окажется неэффективной. Также заранее определяется конечная цель работ – чтобы ноги были в тепле или просто для обогрева помещения. Во втором случае лучше купить обогреватель. Выполнить утепление пола на балконе своими руками достаточно просто. Главное – соблюдать инструкцию.

Особенности укладки

Перед укладкой теплого пола важно сделать правильную теплоизоляцию. Этот этап работы обязателен в любом случае. Иначе работа системы окажется неэффективной. Монтаж утеплителя позволяет существенно сократить расходы. Минимальной толщиной утеплителя является 5 см. Чаще всего используют:

  • Экструдированный пенополистирол;
  • базальтовую вату;
  • пенопласт.

Пол балкона обычно выполняют из бетона или дерева. В первом случае теплый пол укладывают на черновое покрытие, а сверху заливают стяжкой. Во втором – система укладывается между лагами. В обоих вариантах монтаж теплого пола проводится быстро и без лишних усилий.

При использовании для утепления пола минваты укладка пароизоляционной пленки обязательна. Она позволит избежать попадания влаги на утеплитель из помещения.

Водяной пол от отопления

Наибольшее распространение получили системы водяного обогрева. Они представляют собой уложенные в стяжку шланги. Водяной пол подключают как к центральному отоплению, так и к электрокотлу.

Трубы укладывают на утеплитель, а затем бетонируют. На такую систему укладывают любое покрытие. Уложить теплый пол на балконе своими руками можно и без помощи профессионалов. Однако для этого потребуется основательная подготовка.

Единственный недостаток системы– множество сложностей в процессе монтажа, если балкон находится в квартире, а не частном доме. Процесс отличается трудоемкость, а также для начала работ требуется разрешение соответствующих органов.

Особенности водяного пола

Небольшие помещения балконов идеально подходят для монтажа теплых полов. Систему дополнительного обогрева укладывают на утепленную поверхность, которую предварительно выравнивают. Выполнять на балконе монтаж конструкции под бетонную стяжку не рекомендуется ввиду ее большого веса.

Благодаря установке системы уровень полов балкона сравнивается с уровнем внутренних комнат. Однако предварительно необходимо получить разрешение на перепланировку. Это поможет избавиться от возможных проблем в будущем, если квартиру нужно будет продавать. Основное отличие водяного теплого пола – под него укладывают толстый утеплитель.

Первое, с чего начинается работа – диагностика состояния балконной плиты. Если замечены сколы по углам, необходимо доварить арматуру и заделать бетоном. Небольшие трещины замазывают цементным раствором. Если систему укладывают также и комнате, уровень полов выравнивают. С этой целью применяется цементная стяжка. Однако перед началом работ стоит рассчитать нагрузку на балконную плиту и сравнить ее с допустимой.

Многие строители утверждают, что такой метод утепления больше подходит для лоджий. Простота укладки, относительно невысокая стоимость и возможность подключить систему к центральному отоплению объясняет популярность такого вида обогрева. Поверх водяной системы можно монтировать даже ламинат или камень.

Процесс укладки водяного пола

Сначала создают прочное основание. С поверхности чернового пола удаляют весь мусор, остатки старого покрытия. При обнаружении неровностей устраивается цементная стяжка.

После подготовки чернового основания выполняют такие действия:

  • Стелют пароизоляцию.
  • Укладывают минеральную вату. Если под бетонной плитой находится неутепленный балкон соседей снизу, в холодное время года водяной обогреватель может промерзнуть.
  • Укладывают гидроизолирующий слой.
  • На основание при помощи специального крепежа монтируют трубу подогревателя. Это помогает обеспечить ему устойчивость. Для армирования применяют сетку из прутов 5 мм толщиной. Ячейки должны быть размером 150х150 мм.

Водяной пол можно подсоединить к центральному отоплению. Для этого необходимо подключить контур до 20 м² к подаче и обратке, установить на обратке вентиль, имеющий регулировку «унибокс». Последний завершает процесс циркуляции при нагревании пола до установленной температуры, и включает после его остывания.

Греющий кабель

Уложить электрический теплый пол на балконе– достаточно сложно. В процессе работ по укладке такого теплого пола нужно учесть множество тонкостей. При выборе этого варианта стоит помнить, что пол поднимется на 15 см. Кроме того, выполнение стяжки занимает достаточно много времени. В процессе работ выполняются такие действия:

  • Демонтаж старого основания, выравнивание поверхности.
  • Утепление стен и пола вспененным полиэтиленом с фольгированной стороной наверх. Проклеивание стыков скотчем.
  • По периметру основания проклеить демпферную ленту, которая будет защищать пол от деформирования во время температурного расширения стяжки.
  • Закрепить на утеплителе сетку для укладки кабеля.
  • Уложить кабель, заранее рассчитав шаг. Ориентироваться необходимо на площадь комнаты. Рекомендуемая мощность кабельного теплого пола – 250 Вт/м².
  • Затем необходимо установить термодатчик и терморегулятор, прозвонить цепь для проверки правильности подключения. Сфотографировать готовую систему. Это необходимо, чтобы всегда точно знать, где находятся все элементы системы.

После этого необходимо подготовить раствор и залить стяжку, в которую и будет помещен теплый пол. Ее толщина обычно равна 4-5 см. После полного застывания раствора можно переходить к укладке финишного покрытия.

Важно! При укладке греющего кабеля такой системы теплого пола в качестве напольного покрытия нельзя применять ламинат и паркетную доску.

Греющие маты

Укладывается кабель в данном типе теплого пола с шагом 5 см, каждая нагревательная жила выполняется из материала, который обладает высокой степенью сопротивления. Основное преимущество системы – качественные маты обладают низким электромагнитным полем, что повышает безопасность такого теплого пола для человека.

Другие плюсы системы:

  • толщина пола увеличивается незначительно;
  • при необходимости мат можно разрезать на несколько кусков – при этом важно не повредить кабель;
  • нагревательные маты представляют собой готовую конструкцию, которая готова к укладке.

Выполнить монтаж теплого пола можно самостоятельно. Бетонное основание используется в качестве подложки. Его тщательно очищают от грязи и пыли. Чтобы обеспечить лучшую сцепку, основание грунтуют.

Перед выполнением работ по монтажу теплого пола маты проверяют на работоспособность при помощи омметра. Следом оборудуют место для помещения терморегулятора. Для проводов в полу и стене выполняют канавки. Термодатчик устанавливают непосредственно в полу. Его запрещено помещать вблизи нагревательного кабеля.

После проведения всех действий можно приступать к укладке матов. Их помещают непосредственно в клеевую мастику под плитку. После окончания работ проверяется работоспособность матов.

Укладка инфракрасного пола

Для установки пленочного пола применяют готовые комплекты. В него входят:

  • пленка;
  • терморегулятор и термодатчик;
  • провода;
  • изоляция.

Минимальная мощность пленки для балкона – 200 Вт/м². При настиле пленки важно соблюдать несколько условий. К примеру, их нужно размещать в 5 см от стен. Все токоведущие шины должны располагаться с одной стороны. Резать пленку разрешается только в предназначенных для этого местах. Пленку необходимо обращать матовой стороной вверх. Необходимо следить, чтобы конец гофоротрубы выходил между нагревательными элементами.

Кабели питания необходимо подключать по инструкции, которая предоставляется вместе с пленкой. Сначала ножом разъединяют пленочные слои, затем запрессовывают контакт, а потом подсоединяют провода. Каждую контактную группу закрывают изолятором.

Для пола лоджии такой пол подходит идеально. Его проще укладывать, и требований к эксплуатации намного меньше. Выводятся питающие провода в специальной канавке в стене. После этого систему проверяют на работоспособность, а затем укрывают полиэтиленовой пленкой для защиты от влаги, проникающе со стороны помещения. Укладывать полиэтилен необходимо внахлест, скрепляя на стыках строительным скотчем. В этом случае на балконе можно укладывать паркет или ламинат.

Какой теплый пол применять для своего балкона, зависит от его расположения, типа (утепленный или выносной), а также финансовых возможностей и целей создания обогрева. Прежде всего, выбирают тип системы – водяной пол или электрический (кабель, маты, пленка). Также учитывается и финишное покрытие пола. К примеру, под ламинат нельзя укладывать кабельную систему. Под любое покрытие укладывают водяную систему обогрева.

Водяной теплый пол — преимущества и особенности

Водяной теплый пол в квартире

Под водяным, теплым полом понимается особенная конструкция, размещенная под напольным покрытием и обеспечивающая полу качественный прогрев в любое время года. Такая конструкция представляет собой замкнутую трубу, размещенную под напольным покрытием.



Принципиальная конструкция водяного пола

Теплый водяной пол является сложной конструкцией, состоящей из:

  • Труб
  • Насоса (для циркуляции воды)
  • Нескольких фитингов
  • Коллектора (распределительного узла)
  • Запирающей арматуры
  • Воздухоотводчика
  • Различных соединительных и закрепительных элементов

Элементы распределительного узла водяного пола

Единственной задачей водяного пола является нагрев напольного покрытия и обогрев помещения. Осуществляется это за счет равномерного распределения тепла в пространстве между чистовым полом и стяжкой. Такая система воздействия дает прогреться не только полу, но и всему помещению. Особенностью такой системы прогрева является то, что прогрев осуществляется путем теплоотдачи по всей площади помещения, с обеспечением естественной циркуляции воздуха снизу (от пола) к верху (потолку). Такая система отопления не расходует кислород в комнате и как следствие, нет связанных с этим проблем со здоровьем у находящихся там людей.



Особенности водяного пола

Главной, положительной особенностью теплого пола является отсутствие потерь излучаемого тепла. Все вырабатываемое тепло остается в помещении, распределяясь по всему его пространству, не создавая дискомфорт для человека, в отличие от радиаторного отопления, тепло которого концентрируется под потолком и в зоне радиатора.

На сегодняшний день такое средство отопления называют наиболее выгодным для жилых помещений, благодаря его экологической чистоте, наибольшей совместимости по безопасности жизни и здоровья человека, полное соответствие действующим СНиПам.

Распределение тепла в помещении при теплом полу и радиаторном отоплении



Устройство водяного теплого пола

Если говорить обобщенно, то конструкция теплого пола на водяной основе представлена в виде нескольких технических слоев. При этом он устанавливается в самую нижнюю часть помещения под напольное покрытие в следующей очередности:

  1. Слой гидроизоляции (ее роль выполняет пленка или покрытие, наносимое через распыление)
  2. Слой теплоизоляции
  3. Демпферная лента. Она необходима для компенсации расширения бетонного слоя стяжки
  4. Труба для циркуляции горячей воды — носителя тепла в системе. Здесь используются трубы из смеси металла и полимера, хорошим вариантом могут быть трубы из сшитого полиэтилена или нержавеющие, гофрированные трубы.
  5. Бетонная стяжка. Ее толщина не должна быть менее 30 мм и более 60 мм.

Схема пирога водяного теплого пола, основные элементы скрытой отопительной части системы

Техническая часть конструкции закрепляется и регулируется СНиПом 2.03.13-88. Здесь перечислены все требования и устройство водяного, теплого пола.



Устройство теплого пола в квартире

Монтаж и подключение теплого водяного пола можно осуществить без врезки в систему  центрального водяного отопления. Таким образом, удается обеспечить тепло в своем жилье и не нарушать СНиПы. В качестве отопительного котла, при такой организации системы выступает теплообменник, который устанавливается дополнительно. Теплообменник необходим для того, что бы разделять теплоноситель водяного пола и горячую воду от центрального отопления. Разделение происходит за счет установленной в самом теплообменнике, медной пластины. Эта пластина предотвращает смешивание воды, но при этом допускает обмен теплом между ними.

Сам теплообменник вполне выдерживает повышенный уровень давления в системе, разделяя при этом водные контуры между теплым полом и центральным отоплением. За счет этого в обеих системах поддерживается разность давления: центральное отопление до 12 атм., а в теплых полах – 0,2-1 атм.

Конструкция и устройство водяных, теплых полов в квартире и других помещениях несколько отличаются между собой. Установленный в квартире теплый пол включает:

  • Теплообменник – самая важная часть конструкции, которая и обеспечивает теплом носитель — воду.
  • Гидронасос – обеспечивает циркуляцию горячей воды по контуру (трубам) теплого пола.
  • Расширительный бак – защищает от последствий избытка воды в теплоносителе при нагреве.
  • Система безопасности – такая система состоит из манометра, воздухоотвода автоматического типа и предохранительного клапана. Она обеспечивает отсутствие завоздушивания труб и системы отопления в целом, при избыточном давлении.

Элементы теплового узла водяного теплого пола в квартире

Самостоятельный монтаж теплого пола такого типа категорически не рекомендуется, потому, что здесь наиболее важно правильно произвести сборку и установку теплового узла. При этом нужно не забыть разделить тепловые контуры между полами и центральным отоплением. При этом, влезая в систему центрального отопления, следует помнить, что давление там составляет от 7 до 12 атм.



Коротко о достоинствах и недостатках

Теплый водяной пол обладает самым главным преимуществом – очень долгим сроком службы. Здесь не потребуется каждые 2-3 года менять трубы и внутренние механизмы. Финансовые затраты на отопление при обогреве теплыми полами значительно снижаются. Установка оборудования теплого пола отвечает всем санитарным нормам, соблюдая эстетическую красоту жилого помещения – ведь они монтируются в пол, под напольное покрытие, а значит, не видны и не портят дизайн интерьера.

Водяная система наиболее безопасная из всех существующих видов отопления на сегодняшний день. Установив такой пол один раз, можно на ближайшие 10-15 лет вообще про него забыть. Он не требует регулярного технического или сервисного обслуживания.

Установка такой системы отопления в жилом помещении избавляет человека от множества стандартных проблем, делая его жизнь, более простой и комфортной. Не стоит стараться сэкономить на стандартных системах отопления, ведь водяной теплый пол более экономичен и безопасен.

Среди основных преимуществ такого отопления выделяют:

  • Экономичное использование энергетических ресурсов при отоплении помещения
  • Надежность конструкции и безопасность во время ее эксплуатации
  • Такие полы можно применять как единственное отопление для всего помещения, где они установлены. Практика доказывает, что их вполне хватает, чтобы обеспечить комнату теплом даже в зимний сезон.
  • Возможность верхнего перекрытия любым видом напольного покрытия от паркета до плитки.
  • Отсутствие выступающих частей системы, которые будут визуально видны.
  • Отсутствие излучения электромагнитных полей.
  • Уровень тепла и микроклимата можно регулировать вручную в любое время.
  • Самое комфортное для человека отопление, которое уберегает от всех простудных заболеваний в холодное время года и рекомендовано для таких учреждений как: детские сады, поликлиники, больницы.

Среди недостатков теплого пола выделяют:

  • Высокая стоимость оборудования и монтажа. Никто не скрывает, что такая система достаточно дорогое удовольствие. Так может показаться сначала, но если начать сравнивать его первоначальную стоимость и преимущества, которые получаются в итоге, можно понять, что не настолько уж и велика его стоимость и монтаж.
  • Сложность в ремонте (если она возникает). Для осуществления ремонтных работ придется снимать все напольное покрытие или какую-то его часть.
  • Очень высокие требования к профессиональной квалификации монтажников, которые будут осуществлять сборку и подключение системы теплого пола. Здесь уже не получится его купить и поставить самому. Монтажом водяного теплого пола должны заниматься не просто специалисты, а высококвалифицированные специалисты.

Обращаясь за сборкой и подключением системы теплого пола в специализированные фирмы не нужно стараться сэкономить и купить материалы самому. Даже если специалист предоставит вам необходимый перечень материалов, у человека, не разбирающегося в этих вопросах, всегда может возникнуть риск купить что-то не то. Большая часть компаний, которая профессионально занимается этим вопросом, имеет договоренности с фирмами-производителями необходимых материалов. Как бы это не казалось дорого, но будет лучше, если специалисты приедут со своими материалами, на которые имеются все необходимые Сертификаты соответствия.

Но если хорошо разобраться во всех аспектах монтажа водяного пола и закупить сертифицированные комплектующие смонтировать его можно и самостоятельно.

Важно помнить, что после монтажа водяного контура необходимо опрессовать систему сжатым воздухом или теплоносителем, создать давление в системе в 3 раза выше рабочего и выждать 2-3 суток. Если давление в системе упало, необходимо найти протечку и устранить ее. Чаще всего место протечки – коллекторный фитинг, нужно определить какой именно и переобжать его. После чего выждать снова 48-72 часа и проверить давление. Если система герметична и давление не упало – приступить к бетонным работам по монтажу цементно-бетонной стяжки.









Что бы еще почитать?

Системы лучистого отопления под полом, сэкономьте тысячи

Описание нескольких типов систем лучистого отопления


, включая нашу предпочитаемую систему.


Есть способов воспользоваться преимуществами лучистого отопления и охлаждения. Некоторым концепциям систем лучистого теплого пола не менее 100 лет. Наши системы лучистого отопления более новые и инновационные. Мы призываем вас хотя бы взглянуть на эти современные системы. Новые и более инновационные системы подогрева пола могут предложить значительные преимущества.

Обратите внимание, что Radiantec часто рекомендует использовать бытовые водонагреватели вместо дорогих бойлеров. Щелкните здесь, чтобы получить дополнительную информацию об этом использовании. Это возможность сэкономить тысяч долларов и при этом иметь лучшую и более энергоэффективную систему лучистого теплого пола.

(тепло и ГВС поступают напрямую от одного и того же отопительного агрегата)

«Открытая прямая излучающая система» — это значительный прорыв в дизайне лучистого отопления.Открытая прямая излучающая система предлагает беспрецедентную эффективность с очень доступной начальной стоимостью и является нашей предпочтительной системой из всех систем лучистого отопления. Это единая система, которая работает двумя разными и разными способами. Когда требуется обогрев пола, включается насос, и вода вытекает из бака через зону излучающего теплого пола и обратно в бак. Когда требуется горячая вода, вода вытекает из резервуара и направляется в арматуру. Вся вода в системе остается питьевой.

Это, пожалуй, самая энергоэффективная и экологически чистая система отопления в мире.

Это одно из очень немногих исключений из правила, что лучшие вещи стоят дороже. Вы буквально получаете гораздо лучшую систему за гораздо меньшие деньги.

Преимущества энергоэффективности открытой прямой системы.

  • «Открытая прямая система» использует лучистое отопление, которое на существенно более энергоэффективно .
  • Конструкции двойного назначения имеют менее 1/2 потерь в режиме ожидания по сравнению с двумя независимыми методами. Один набор исключен, а другой уменьшен из-за эффективного использования.
  • Более низкая первоначальная стоимость дает возможность купить более качественное и эффективное устройство .
  • «Открытая прямая система» совместима с солнечной батареей.
  • Бытовые водонагреватели потенциально более эффективны, чем бойлер. Они могут работать при низких температурах и позволяют конденсировать дымовые газы.Имейте в виду, что эти преимущества доступны только с качественными водонагревателями и не могут быть реализованы с дешевыми моделями.
  • Предварительный нагрев холодной воды обеспечивает ограниченное естественное охлаждение за счет того, что холодная замещающая вода проходит через трубы в полу, прежде чем попасть в резервуар.
  • Бак позволяет установить огромный теплообменник для дымохода.

Экологические преимущества открытой системы Direct.

  • Снижение расхода топлива
  • ЕСЛИ ВЫ СОГЛАСИВАЕТЕ ПАР В ВЫПУСКНОЙ ВОДЕ ДЛЯ ВОДЫ, ВЫ МОЖЕТЕ ПОЛУЧИТЬ ЕЩЕ 10% ЭФФЕКТИВНОСТИ. Значительное количество загрязняющих веществ растворяется в воде, и они безвредно уходят в канализацию вместо того, чтобы загрязнять воздух.

Другие преимущества системы «Open Direct»

Наша открытая прямая система исключительно доступна

  • Наш дизайн простой и элегантный
  • В конструкции используется водонагреватель двойного назначения
  • Отсутствие котла экономит тысячи долларов
  • В нашей конструкции используется на деталей меньше
  • Простая установка экономит затраты на рабочую силу
  • Энергоэффективность снижает затраты на топливо.

Простота установки

Наша открытая прямая система отличается простой конструкцией и небольшим количеством деталей по сравнению с другими системами.

Легко работать на

Простота нашей конструкции и легкость, с которой вы можете найти наши детали в любом хозяйственном магазине , делают эту систему не проблемой для разнорабочего или Do-It-Yourselfer .

Простота обслуживания

Наш дизайн прост для понимания.Наша излучающая система работает при гораздо более низкой температуре, чем у печи, поэтому с ней безопаснее работать, и наших материалов служат долго , поэтому они не нуждаются в постоянном уходе.

Легко достать запчасти для

У нас простая конструкция и общие детали . Может показаться, что это не очень хорошо, но это так! Вы можете найти запчасти, которые мы используем, в любом хорошем хозяйственном магазине, специального заказа не требуется.

Меньше деталей

Поскольку наша конструкция проста и мы используем водонагреватель для отопления и горячего водоснабжения, наша система менее сложна и использует меньше деталей .

Более надежный

Наша система имеет меньше движущихся частей , работает при более низких температурах, чем котельные системы, и предлагает качество из нержавеющей стали.

Более длительный

Более низкие рабочие температуры, конструкция из нержавеющей стали и высококачественные трубки. — это система, которая служит и служит .

Энергоэффективность

Лучистое отопление естественно энергоэффективно.Наша система работает при более низких температурах, поэтому требуется на топлива меньше для нагрева воды, а наши водонагреватели конденсируют дымовые газы до , чтобы получить максимальное количество тепла от вашего топлива .

Экологически чистый

Поскольку мы используем конденсационные водонагреватели, наши системы имеют меньше выбросов, чем другие. Наши системы также потребляют меньше топлива, чем котельная система , и совместимы с солнечными батареями.

Совместимость с Solar

Наша открытая прямая система совместима с солнечной батареей .Вы можете запланировать установку солнечных батарей на начальном этапе или в любое время в будущем. Ознакомьтесь с нашей библиотекой солнечной энергии для получения дополнительной информации о том, как интегрировать солнечные панели в вашу систему лучистого отопления.

Сделай сам дружелюбно

Наша открытая прямая система — это простой и элегантный дизайн , в котором используются простые для поиска общие детали. Многие из наших клиентов предпочитают использовать нашу бесплатную помощь в проектировании и устанавливают систему самостоятельно с большой экономией .
Подробнее об установке своими руками здесь.

Соответствует Коду

Наши системы соответствуют Кодексу . Обратитесь к своему техническому специалисту за дополнительной информацией о вашем конкретном приложении, но в целом вот некоторая важная информация:

Сейф

Наша система работает при более низких температурах, чем системы с бойлером , что делает ее более безопасной в установке, использовании и обслуживании.

ВНИМАНИЕ, ОТРИЦАТЕЛЬНОСТЬ

Здесь следует отметить, что инновации не всегда приветствуются теми, кто имеет особые интересы в существующем статус-кво. Вы должны учитывать источник, когда оцениваете комментарии тех, кто получает прибыль от продажи котлов. Низкая стоимость и простота не всегда приветствуются. Вы не можете получить прибыль в 5000 долларов из системы за 5000 долларов. Использование водонагревателей в системах лучистого отопления допускается всеми основными нормативами. Не было ни одного случая болезни легионеров, приписываемой открытой прямой системе.

Не позволяйте лжи недовольных конкурентов лишить вас того, на что вы имеете право.

Щелкните здесь, чтобы получить дополнительную информацию об открытой системе прямого излучения Radiantec .

(обогрев осуществляется косвенно через теплообменник)

Когда требуется теплый пол, горячая вода перекачивается в теплообменник, где тепло передается теплоносителю на другой стороне. Одновременно включается насос (-ы) зоны подогрева пола и направляет теплоноситель туда, где он нужен.

Теплообменник отделяет теплоноситель от источника питьевой воды. Это позволяет использовать непитьевой теплоноситель (например, антифриз). Эти системы лучистого отопления

Щелкните здесь, чтобы узнать больше о косвенной системе Radiantec.

(Эта «традиционная» система использует бойлер или водонагреватель для нагрева воды)

Закрытые системы лучистого отопления выделяют бойлер или водонагреватель исключительно для отопления помещений .Затем вода (или гликоль) циркулирует по трубам излучающего пола. Когда используется бойлер, этот знакомый и традиционный подход хорошо принят чиновниками строительного кодекса.

Щелкните здесь, чтобы получить дополнительную информацию о закрытой системе Radiantec

Radiantec поддерживает использование солнечной энергии везде, где это возможно, и отмечает, что эффективность использования солнечной энергии значительно улучшилась за последние несколько лет. На следующем рисунке представлена ​​солнечная система для горячего водоснабжения, которая особенно подходит для систем лучистого отопления.

Дополнительную информацию о нашей технологии солнечного отопления можно найти на сайте www.radiantsolar.com

Если вы видите слова и выражения, с которыми вы не знакомы, обратитесь к этому разделу.

Понимание значений следующих фраз облегчит понимание параметров вашей системы отопления.

БОЙЛЕР
Котел — это нагревательное устройство, которое спроектировано для производства очень горячей воды (до 250 градусов по Фаренгейту под давлением) для радиаторов и плинтусов.Многие котлы плохо работают при более низких температурах, и для их регулировки может потребоваться дорогостоящее управление.

БЫТОВЫЙ НАГРЕВАТЕЛЬ ГОРЯЧЕЙ ВОДЫ
Бытовой водонагреватель вырабатывает воду умеренной температуры , и обычно предоставляется накопительный бак. Существует потенциал для более высокой эффективности водонагревателя из-за более низкой рабочей температуры и более низкой температуры выхлопных газов, но многие водонагреватели низкого уровня не используют этот потенциал.

ТЕПЛООБМЕННИК
Теплообменник — это устройство, которое передает тепло от одной жидкости к другой без смешивания жидкостей.Типичное использование — хранить питьевую горячую воду отдельно от котловой жидкости.

ЗАКРЫТАЯ СИСТЕМА
Закрытая система отопления изолирована от окружающей среды, и ее теплоноситель заменяется только для технического обслуживания.

ОТКРЫТАЯ СИСТЕМА
Открытая система — это система, открытая для атмосферы или система, в которой часто заменяется теплоноситель. Бытовой водонагреватель — это открытая система, потому что нагретая жидкость постоянно меняется. Для открытых систем требуются разные механизмы и материалы.

POTABLE
Питьевые средства, пригодные для питья.

ПРЯМАЯ СИСТЕМА
Прямая система использует одну и ту же воду как для отопления, так и для горячего водоснабжения для мытья посуды, стирки, принятия душа и т. Д. Между ними нет разделения.

НЕПРЯМАЯ СИСТЕМА
Непрямая система — это система, в которой тепло от нагревательного блока проходит через теплообменник, прежде чем попадет в трубы напольного отопления.

4 лучших способа обогреть дом без газа

Итак, вы отправляетесь в новое приключение? Все ваши утки в ряд; карьера, партнер, дети.Пришло время поставить галочку в следующем поле — построить собственный дом. Годы мечтаний и интриг наконец окупились, и вот вы стоите на пороге… чего? Как вы подойдете к этой гигантской задаче и что вы будете делать по-другому?

Одно из важнейших решений, которые вам придется принять, — это отопление. Дорогое мероприятие как по установке, так и по обслуживанию, которое практически невозможно исправить, если вы не сделаете правильный выбор с самого начала. Сетевой газ — самый дешевый способ обогреть дом, не так ли? Но что, если у вас нет доступа к магистральному газу? Или дом без газа? Какая система отопления самая эффективная? Какие есть альтернативные методы отопления домов?

Хорошая новость в том, что существует множество жизнеспособных вариантов.Плохая новость: это не универсальный сценарий. Каждая система имеет свои преимущества и недостатки для вас, вашей семьи и окружающей среды. Чтобы принять действительно обоснованное решение, ваш первый шаг должен состоять в том, чтобы иметь четкое представление о тепловых характеристиках вашей собственности, что означает понимание комнаты по потере тепла в холодный день зимой (подробнее об этом см. Нашу статью о SAP и тепловом моделирование). Имея в руках этот важный расчет, можно согласовать различные системы отопления с тепловыми характеристиками здания.Правильно подобранная система должна иметь самые низкие затраты на установку и эксплуатацию и обеспечивать комфорт в вашем доме на долгие годы.

Давайте рассмотрим некоторые варианты, включающие электричество, тепловые насосы, нефть, биомассу и даже солнечную энергию;

Варианты замены магистрального газа

Прямое электрическое соединение

Если вы строите новое здание, потери тепла будут минимальными, а скорость отклика системы отопления станет наиболее важным фактором, который необходимо учитывать. Это связано с тем, что комнатам требуется так мало энергии для обогрева, даже небольших изменений, таких как вход нескольких человек в комнату или выходящего солнца, может быть достаточно, чтобы перегреть пространство.Вам нужна система, в которой излучатель отопления (то есть радиатор) имеет низкую тепловую массу, поскольку это соответствует более отзывчивому нагреву для поддержания комфортной температуры в помещении. Следовательно, инфракрасные, электрические или вентиляторные радиаторы не только будут наиболее удобными вариантами, но и при правильном управлении будут самыми дешевыми в установке и эксплуатации.

Тепловые насосы

Тепловые насосы — это сложное оборудование, которое нужно определить, но технология довольно обычная.Они работают по тому же принципу, что и холодильник или морозильная камера, но вместо того, чтобы забирать тепло изнутри и сбрасывать его извне, тепловой насос из наземного или воздушного источника извлекает тепло из внешнего воздуха или земли и перекачивает его в ваш дом. Они работают с максимальной эффективностью, когда существует лишь небольшая разница между источником тепла и целевой комнатой, что означает, что типичная температура подачи в системе теплового насоса составляет около 40 ° C (традиционный бойлер — 75 ° C). Чтобы компенсировать меньшее количество тепла от источника, необходимы излучатели большего размера, которые обычно представляют собой теплые полы, а иногда и радиаторы увеличенного размера.Поскольку энергия теплового насоса относительно низка по сравнению с бойлерами, необходимо значительно улучшить изоляцию здания. К сожалению, слишком часто тепловые насосы устанавливаются в зданиях, которые не имеют достаточной теплоизоляции, и это приводит к непомерным счетам за электроэнергию (и выбросам).

Поскольку тепловые насосы менее эффективны при повышении перепада температур, они не подходят для подачи горячей воды [подробнее здесь; Тепловые насосы для отопления — плюсы и минусы. Это важно, потому что по мере того, как здания становятся лучше изолированными, доля энергии, используемой для отопления помещений, уменьшается, и пропорционально больше энергии используется для горячего водоснабжения (обычно в 3 раза больше).Прежде чем принять решение о тепловом насосе, необходимо серьезно подумать о тепловых характеристиках здания, вероятной занятости и образе жизни жителей.

Котлы на жидком топливе, сжиженном нефтяном газе или биомассе

Для зданий с плохими тепловыми характеристиками, что на самом деле означает любое здание, построенное до этого столетия, вероятно, количество теплопотерь в каждой комнате будет слишком большим для экономичного обогрева с помощью теплового насоса или прямого электрического отопления. Вам нужно будет рассмотреть систему с очень высокими температурами подачи.Соображения, влияющие на точный выбор котла, выходят за рамки этой статьи, но на самом деле необходимо тщательно изучить как капитальные, так и текущие затраты, а также практические аспекты управления и обслуживания системы. Все эти системы требуют хранения энергии на месте, поэтому не забывайте о доступе для регулярных поставок.

Дровяная горелка и солнечная энергия

Не бойтесь отличаться — для здания с низким энергопотреблением в сельской местности рассмотрите дровяную печь и солнечные тепловые (например, горячие воды) панели.Типичному низкоэнергетическому дому с 3 или 4 спальнями, вероятно, потребуется всего 2 или 3 кВт тепла для всего здания в середине зимы. Дровяная печь, вероятно, будет производить от 6 до 12 кВт тепла, что почти в три раза превышает ваши потребности. Большая часть этой энергии собирается обратным бойлером, хранится в тепловых накопителях и используется как для горячего водоснабжения, так и для отопления помещений. Радиаторы, стратегически расположенные в коридорах и на лестничных площадках, могут распределять тепло по всему зданию.

Когда слишком тепло для уютного костра, солнечные тепловые панели обеспечат достаточно горячей воды даже в Великобритании.Эти совместные системы очень эффективны и могут иметь электрическую резервную копию, поэтому они очень надежны, а также относительно дешевы в установке и эксплуатации. Конечно, наличие бесплатных дров в задней части дома не помешает!

Две ключевые вещи, о которых нужно помнить

Два основных момента, которые следует помнить при выборе любой системы отопления, — это действительно понимать тепловые характеристики здания и вероятной занятости . Пара пенсионеров, которые остаются дома, будет сильно отличаться от молодой семьи, где все отсутствуют в течение дня.Поэтому, когда вы отдыхаете в своем недавно построенном доме, построенном собственными руками или, по крайней мере, в соответствии с вашим собственным воображением и драйвом, вы действительно будете отдыхать с идеально контролируемым климатом — по задумке!

Чтобы узнать больше об отоплении экологического дома, щелкните здесь.

Какой тип теплого пола выбрать? — Энергид

Существует два основных типа полов с подогревом: гидравлическая система (вода) и электрическая система .

Более эффективная и экологически чистая, гидравлическая система — это та, которую в настоящее время рекомендует . Он также обычно устанавливается в новых сборках.

Гидравлический теплый пол

  • Из двух систем это — самая эффективная , самая экологичная и самая экономичная в использовании .
  • С другой стороны, его сложнее установить, и поэтому немного дороже , чем электрические теплые полы.
  • В среднем вы должны ожидать израсходовать от 70 до 100 евро за м 2 .

На практике

Подключаемые к системе центрального отопления (бойлер, тепловой насос и т. Д.), Водяные полы с подогревом представляют собой сеть из труб, встроенных в пол (залитых в стяжку или уложенных на бетонную плиту), по которым горячая вода циркулирует в закрытая схема.

Тепло от труб равномерно распределяет по комнате от пола.

Для кого?

Водяной теплый пол идеален для новостройки . При ремонте его иногда труднее установить, потому что это означает, что поднимает пол примерно на 10-15 см .

Электрический теплый пол

  • Гораздо менее распространенная электрическая система имеет то преимущество, что проще и дешевле в установке. : стоимость от 40 до 60 евро за м. 2 .
  • Если вы разнорабочий, вы можете выполнить установку самостоятельно, что дополнительно снизит цену вдвое.
  • Иногда эту систему предпочитают для конкретных проектов ремонта, потому что она на намного тоньше , чем гидравлическая система ( от 3 до 13 мм ).

На практике

Электросистема не требует котла : его просто нужно подключить к электросети. Он состоит из решетки электрических кабелей , которые просто разворачиваются на стяжке или бетонной плите под напольным покрытием, как ковер.

Кабели работают как резисторы: они нагревают и передают тепло излучением в разные комнаты в доме.

Для кого?

Электрический пол с подогревом потребляет гораздо больше энергии, чем его гидравлический родственник, и поэтому намного менее экологичен и менее экономичен в использовании . А поскольку мы в основном обогреваем в течение дня, мы не можем полагаться на ночную оплату электроэнергии для снижения затрат.

Вот почему электрические полы с подогревом не часто рекомендуют и не приветствуются все более строгими правилами в Бельгии.

Использование системы электрического теплого пола не рекомендуется, поэтому остальное объяснение в основном касается гидравлической системы.

Ограничения при установке

Основным препятствием к установке системы теплого пола является то, что трубы необходимо прокладывать под напольным покрытием. Поэтому в случае ремонта этаж необходимо поднять на 10-15 см. (а значит, в старом здании снести).

Кроме того, для обеспечения хорошей производительности полы с подогревом должны сочетаться с отделкой пола с хорошей теплопроводностью : плитка, камень, терракота и т. Д.

Можно использовать полы и паркет, ламинат, ковролин, ПВХ или линолеум, но только при определенных условиях . Уточните на упаковке или у продавца, совместимы ли они с вашей системой теплого пола.

Полы с подогревом — провода, маты и фольга

Вы думаете об установке системы теплых полов в своем доме? Подумайте только: теплый пол — это удовольствие от ходьбы босиком — больше никаких холодных ног!

Полы с подогревом позволяют лучше и точнее контролировать температуру, чем традиционные системы центрального отопления.В каждой комнате есть индивидуальный термостат, в отличие от центрального в системах центрального отопления. Это экономит электроэнергию и может сэкономить значительную сумму денег. Кроме того, поскольку все это скрыто, полы с подогревом избавят вас от забот о поиске радиатора, который соответствует схеме дизайна вашей комнаты; на самом деле радиатор вам вообще не нужен! Полы с подогревом не пылятся и не усугубляют аллергию, как это делают радиаторы, и при правильной установке не нуждаются в обслуживании.

Инвестиции в полы с подогревом могут иметь огромное значение для вашего дома, но как узнать, какой продукт лучше всего подходит для вашего дома? Система электрического теплого пола, которую вы установите, будет зависеть от размера, формы и уровня изоляции в вашей комнате, а также от ваших планов на будущее.

Знакомство с вашими опциями

В настоящее время мы продаем теплые полы с незакрепленным проводом (также называемым незакрепленным кабелем), липкими матами и матами из фольги. Все они модернизированы, что означает, что их можно просто положить на существующий фундамент вашего дома, без необходимости выкапывать пол.

Наш ассортимент типов теплых полов представлен в различных ценах и мощностях. Мощность измеряет тепловую мощность, и, в отличие от других систем отопления, теплый пол измеряется в ваттах на квадратный метр.Плотность нагревательных кабелей определяет мощность, а уровень мощности, который вам требуется, зависит от ваших потребностей в отоплении — вы устанавливаете пол с подогревом только для того, чтобы ваши полы оставались теплыми, или как метод обогрева для всей комнаты? — и уровень теплоизоляции в вашей комнате. Для обогрева стандартного изолированного помещения требуется мощность 140 или 150 Вт / м 2 , тогда как для обогрева плохо изолированных помещений, например, в старинных помещениях, зимних садах и гаражах, требуется не менее 190 Вт / м 2 .То же самое можно сказать и о комнатах, в которых большая площадь пола занята фиксированной мебелью, например, кухни, поскольку площадь обогрева, таким образом, намного меньше, чем общая площадь поверхности, которую вы пытаетесь обогреть. Чтобы облегчить ваше решение, вот краткое введение в каждый из наших типов теплых полов и их лучшие применения.

Ослабленный провод или ослабленный кабель

Теплый пол со свободной проволокой состоит из катушки с нагревательной проволокой, которую можно расположить по полу близко друг к другу или далеко друг от друга, чтобы обеспечить желаемый уровень обогрева.Чем ближе провода, тем выше уровень тепла и тем быстрее нагревается ваша комната. Кроме того, поскольку провода еще не проложены в маты, кабели можно разместить в небольших пространствах и вокруг объектов, что делает их идеальными для небольших комнат или комнат с фиксированными функциями, например, ванных комнат. По этим причинам они являются наиболее гибким вариантом для полов с подогревом, однако на их установку уходит больше всего времени, поскольку кабели необходимо разложить и закрепить лентой вручную. Пол с подогревом из неплотной проволоки подходит для всех основных напольных покрытий, включая плиточные, каменные, виниловые, ковровые, деревянные и ламинатные, и поднимает высоту пола только на несколько миллиметров.

Если вы выбрали вариант обогрева полов со свободным проводом, и вы пытаетесь обогреть стандартную комнату, вам может подойти комплект электрического обогрева пола со свободным проводом — 150 Вт / м 2 . Доступный в различных вариантах длины, с выбором термостата и изоляционных панелей, этот продукт идеально подходит для большинства комнат и домов, включая ванные комнаты. Если вы пытаетесь обогреть плохо изолированную комнату, вам следует выбрать комплект электрического обогрева пола со свободным проводом 195 Вт / м 2 Vario Pro, который, как и Warmup, имеет ряд настраиваемых дополнительных функций.

Клейкие коврики

Клейкие коврики можно использовать под всеми теми же напольными покрытиями, что и свободная проволока, но они отличаются тем, что кабели уже предварительно разнесены и прикреплены к сетчатому мату, а это означает, что все, что вам нужно сделать, это раскатать коврик, а не по отдельности проложить провода. Это сокращает время установки и идеально подходит для больших квадратных комнат, однако эти маты труднее использовать в маленьких комнатах или комнатах сложной формы.

Как свободная проволока, так и липкие коврики требуют дополнительной подготовки перед укладкой пола сверху.Сюда могут входить клеи, выравнивающие составы и грунтовки, в зависимости от того, какой тип пола вы используете. Для получения дополнительной информации о том, что вам нужно для пола, щелкните здесь.

У нас есть две разновидности липкого коврика: Warmup Sticky Mat и Thermonet EZ. Оба продукта имеют мощность 150 Вт / м 2 , но различаются размерами, термостатами и доступными вариантами изоляции. Поэтому они не подходят для обогрева больших, плохо утепленных комнат, но отлично подойдут для большинства утепленных домов.Они также подходят для использования в ванных комнатах. Вы можете просмотреть эти продукты здесь.

Маты из фольги

Коврики из фольги — это самый особенный из всех наших типов полов с подогревом. Они состоят из предварительно разнесенного кабеля, заключенного внутри фольгированного мата. Их проще всего установить; все, что вам нужно сделать, это развернуть коврик по полу, и, в отличие от липких ковриков, не нужно наносить клеевые слои перед тем, как пол будет положен поверх. Однако, как следствие, эти полы с подогревом подходят только для деревянных, ламинатных, ковровых и виниловых полов.При установке системы пленочного мата под виниловые и ковровые покрытия необходимо нанести тонкий слой МДФ поверх мата, чтобы предотвратить повреждение проводов. Эта система не подходит для использования с напольными покрытиями из плитки или камня, поскольку клеевые слои не прилипают к поверхности фольги.

У нас есть две марки напольных обогревателей с фольгированным матом, обе с плотностью 140 Вт / м 2 , что делает их непригодными в качестве основного источника тепла в больших, плохо изолированных помещениях. Кроме того, их нельзя использовать для обогрева ванных комнат.Однако они идеально подходят для обогрева стандартных изолированных помещений до 30 м 2 , и, поскольку исходный продукт дешевле на квадратный метр, этот вариант может показаться наиболее привлекательным. Плитка, камень и бетон являются лучшими поверхностями для полов с подогревом, поэтому, если вы планируете оборудовать свой дом одним из этих типов полов, мы рекомендуем установить систему с неплотной проволокой или липким ковриком, чтобы обеспечить безопасность вашего дома в будущем, уменьшая необходимость в замене. ваша система теплых полов, если вы решите сменить пол.

Все типы полов с подогревом можно проложить и подготовить своими руками, однако во всех случаях требуется квалифицированный электрик для подключения нагревательных кабелей к термостату, а затем их подключения к сети.

Для получения дополнительной информации о теплых полах посетите наши страницы с советами или позвоните в нашу дружную службу поддержки клиентов.

Теплый пол с подогревом: тосты за пальцы ног!

В осенние и зимние месяцы колебания температуры во всем доме могут стать источником серьезного разочарования.Одно дело носить одежду на улице, но кто хочет носить ее внутри дома? Однако слишком часто мы обнаруживаем, что держим свитера или одеяла под рукой в ​​тех обычно холодных комнатах или в том углу комнаты, который всегда кажется более прохладным, чем остальные.

Большая часть вины за эти колебания температуры может быть возложена на стандартные системы воздушного отопления. Поскольку горячий воздух поднимается вверх, теплый воздух, выходящий из ваших вентиляционных отверстий, направляется прямо в верхнюю часть комнаты.Помещения, отапливаемые с помощью системы воздушного отопления, обычно остаются теплыми — иногда слишком теплыми — возле вентиляционных отверстий или радиатора, в то время как в середине комнаты остается немного прохладнее, чем любая температура, установленная термостатом. Вам может быть интересно, есть ли лучший вариант — лучистые полы с подогревом.

Что такое теплый пол?

Системы лучистого отопления на самом деле являются одним из старейших в мире методов отопления помещений. В Древнем Риме комнаты согревались дымоходами под каменными полами.Горячий воздух попадал в эти дымоходы от костров, которые поддерживали рабы в отдельной части здания. Хотя этот процесс был чрезвычайно эффективным, для его содержания требовалось огромное количество рабского труда, и поэтому он обычно использовался в общественных местах.

Сегодня существует два основных типа лучистого теплого пола — электрический и водяной. Электрические системы лучистого теплого пола состоят из петель из проволочного сопротивления, проложенного под полом зигзагообразно, а гидравлические системы состоят из петель из полиэтиленовых трубок, заполненных горячей водой.Обе системы работают за счет теплового излучения. Горячий воздух всегда будет подниматься вверх, независимо от метода его нагрева, но вместо того, чтобы просто нагревать воздух в комнате, тепловое излучение передает тепло непосредственно людям и объектам внутри него.

С химической точки зрения тепло — это энергия. Эта энергия движется от своего источника — проводов или трубок под полом — ко всему, к чему она прикасается, когда она проходит в верхнюю часть комнаты в форме электромагнитных волн. Этот процесс вызывает нагревание самих людей и предметов, а не только окружающего воздуха.Это также тот же процесс, при котором земля нагревается солнцем, а ваши руки согреваются этой чашкой горячего кофе. Поскольку все, с чем контактируют электромагнитные волны, нагревается само по себе, окружающим людям и вещам не нужно отбирать тепло вашего тела, и вы остаетесь при относительно постоянной температуре.

Какая система мне подходит?

Гидравлические лучистые полы с подогревом обычно более рентабельны, чем электрическая система, если вы планируете обогревать несколько комнат или даже весь дом.Вода дешевле, чем провод, и для ее нагрева требуется мало электричества, если оно вообще есть; популярные неэлектрические методы включают газовые, масляные или дровяные котлы и солнечные водонагреватели. Гидравлические системы также могут быть связаны с регулятором сброса температуры наружного воздуха, который автоматически регулирует температуру воды в зависимости от температуры наружного воздуха.

Электричество, с другой стороны, довольно дорогой метод отопления, поэтому электрические лучистые полы почти всегда являются дополнительными. Как правило, он используется в сочетании со стандартными системами приточного воздуха для обогрева только одной или двух комнат и часто используется в ванных комнатах, спальнях и кухнях.Электрические системы теплого пола также довольно недороги в установке, поэтому они хорошо подходят для небольших ремонтов.

Теплый пол с подогревом сделает вас более комфортным в вашем доме. Помимо защиты от перепадов температуры, системы лучистого тепла не распространяют аллергены, такие как пыль и шерсть домашних животных, по всему дому, как это делают обычные системы с принудительной подачей воздуха. Лучистое тепло также бесшумно и не создает сквозняков, и здесь нет неприглядных радиаторов, воздуховодов или вентиляционных отверстий, которые занимали бы место или иным образом мешали планировке вашего дома.Если вас волнует идея использовать теплые полы холодным утром, позвоните в местный офис Best Pick, чтобы изучить возможные варианты.

Нажмите здесь, чтобы увидеть ваших местных подрядчиков по отоплению и кондиционированию воздуха Best Pick®

Источники: EBSCOhost Ресурсный центр по благоустройству дома: Как нагреть пол, по которому вы ходите , Warm and Toasty ; Этот старый дом; Министерство энергетики США.

Для получения дополнительной информации о наших источниках, пожалуйста, свяжитесь с нами напрямую.

Качество имеет значение при приеме на работу для большого проекта. Назовите лучший выбор прямо сейчас!

Найти эксперта

7 типов систем отопления дома

Может быть трудно отказаться от старой системы отопления и переключиться на новую, о которой вы даже не подозреваете. Однако, если у вас есть устаревший блок, который нуждается в замене, может быть интересно увидеть разнообразие технологий нагрева, доступных в качестве вариантов замены.Все эти системы бывают разных моделей и размеров, чтобы соответствовать вашему дому. Для получения дополнительной информации об установке или замене новой системы отопления проконсультируйтесь с профессиональной компанией по кондиционированию воздуха.

1. Печь (система принудительного воздухораспределения)

В печи (обычно работающей на газе) воздух проходит через ряд каналов. Это распределяет нагретый кондиционированный воздух по всему дому. В то время как печи могут нагревать воздух электричеством, пропаном или маслом, в большинстве домов в США используется природный газ.

Газовые печи — самый популярный тип отопительной системы, так как система принудительного распределения воздуха (воздуховоды) может использоваться вашим кондиционером в летние месяцы.

2. Котел (радиаторная распределительная система)

Котлы — еще одна распространенная система отопления. Они пропускают горячую воду или пар по трубам для обогрева. Хотя это позволяет вам практиковать зонированное отопление и охлаждение, они также значительно дороже в установке и стоят больше денег в эксплуатации.

Причина, по которой печи и котлы известны как системы центрального отопления, заключается в том, что тепло вырабатывается в центральной части дома, а затем распределяется по всему дому.

3. Тепловой насос

Тепловые насосы можно использовать как для обогрева, так и для охлаждения дома. Они используют хладагент и электричество для передачи тепла, а не генерируют его напрямую, как в газовой печи. В результате они часто намного более эффективны, чем другие типы систем отопления. К сожалению, они лучше всего работают в умеренном климате, где температура редко опускается ниже нуля.

4. Гибридное отопление

Гибридное отопление сочетает в себе энергоэффективность теплового насоса с мощностью газовой печи. Большую часть времени тепловой насос будет работать для обогрева и охлаждения вашего дома. Печь срабатывает только при экстремальных температурах.

А поскольку вы не полагаетесь только на одну систему, вы значительно снизите нагрузку на оба устройства, тем самым значительно снизив потребность в ремонте и замене.

5. Бесконтактные мини-разъемы

Избавившись от необходимости в большом количестве воздуховодов, мини-сплит-блоки позволяют создавать отдельные зоны HVAC, каждая с отдельным термостатом.Это очень полезно в больших домах и пристройках, в которых не установлены воздуховоды.

6. Лучистое отопление

Лучистое отопление передает горячую воду или электрическое тепло через специальные трубы, расположенные в полу (а иногда и в потолке или стенах). Тепло может вырабатываться нефтью, газом, пропаном или электричеством.

Хотя распределительная система лучистого отопления может прослужить долго, ремонт может стать очень дорогим, если возникнет проблема. Срок службы лучистого тепла зависит от его системы источника тепла.

Узнайте больше о различных типах систем отопления.

Помимо типа устанавливаемой вами системы отопления, узнайте, что еще должно повлиять на ваше решение.

7. Обогреватели плинтусов

Обычно зарезервированный как дополнительный обогреватель или как дополнительный обогреватель, обогрев плинтуса может быть эффективным и доступным выбором. У вас есть два варианта обогрева плинтуса: электрическое или водяное. Поговорите со своим подрядчиком по ОВК для получения дополнительной информации о обогревателях плинтуса.

Вот обзор различных типов систем отопления от Министерства энергетики США:

Как продлить срок службы системы отопления, вентиляции и кондиционирования воздуха

Что касается наших автомобилей, мы хотим, чтобы срок их службы был максимальным. При надлежащем уходе транспортные средства часто превышают ожидаемый пробег. То же верно и для вашей системы HVAC. Благодаря ежегодному техническому обслуживанию и вниманию к любым предупреждающим знакам вы сможете максимально эффективно использовать свою печь на долгие годы.

В дополнение к профессиональному ежегодному обслуживанию, вы также захотите дополнить его некоторым обслуживанием отопления своими руками.

Выбор замены системы отопления — важное решение. Не воспринимайте это всерьез. Поговорите со специалистами Service Champions для получения дополнительной информации о выборе правильной системы HVAC.

Если у вас есть вопросы, не стесняйтесь спрашивать чемпиона:

Может быть трудно отказаться от старой системы отопления и переключиться на новую, о которой вы даже не подозреваете.Однако, если у вас есть устаревший блок, который нуждается в замене, может быть интересно увидеть разнообразие технологий нагрева, доступных в качестве вариантов замены. Все эти системы бывают разных моделей и размеров, чтобы соответствовать вашему дому. Для получения дополнительной информации об установке или замене новой системы отопления проконсультируйтесь с профессиональной компанией по кондиционированию воздуха.

1. Печь (система принудительного воздухораспределения)

В печи (обычно работающей на газе) воздух проходит через ряд каналов.Это распределяет нагретый кондиционированный воздух по всему дому. В то время как печи могут нагревать воздух электричеством, пропаном или маслом, в большинстве домов в США используется природный газ.

Газовые печи — самый популярный тип отопительной системы, так как система принудительного распределения воздуха (воздуховоды) может использоваться вашим кондиционером в летние месяцы.

2. Котел (радиаторная распределительная система)

Котлы — еще одна распространенная система отопления. Они пропускают горячую воду или пар по трубам для обогрева.Хотя это позволяет вам практиковать зонированное отопление и охлаждение, они также значительно дороже в установке и стоят больше денег в эксплуатации.

Причина, по которой печи и котлы известны как системы центрального отопления, заключается в том, что тепло вырабатывается в центральной части дома, а затем распределяется по всему дому.

3. Тепловой насос

Тепловые насосы можно использовать как для обогрева, так и для охлаждения дома. Они используют хладагент и электричество для передачи тепла, а не генерируют его напрямую, как в газовой печи.В результате они часто намного более эффективны, чем другие типы систем отопления. К сожалению, они лучше всего работают в умеренном климате, где температура редко опускается ниже нуля.

4. Гибридное отопление

Гибридное отопление сочетает в себе энергоэффективность теплового насоса с мощностью газовой печи. Большую часть времени тепловой насос будет работать для обогрева и охлаждения вашего дома. Печь срабатывает только при экстремальных температурах.

А поскольку вы не полагаетесь только на одну систему, вы значительно снизите нагрузку на оба устройства, тем самым значительно снизив потребность в ремонте и замене.

5. Бесконтактные мини-разъемы

Избавившись от необходимости в большом количестве воздуховодов, мини-сплит-блоки позволяют создавать отдельные зоны HVAC, каждая с отдельным термостатом. Это очень полезно в больших домах и пристройках, в которых не установлены воздуховоды.

6. Лучистое отопление

Лучистое отопление передает горячую воду или электрическое тепло через специальные трубы, расположенные в полу (а иногда и в потолке или стенах). Тепло может вырабатываться нефтью, газом, пропаном или электричеством.

Хотя распределительная система лучистого отопления может прослужить долго, ремонт может стать очень дорогим, если возникнет проблема. Срок службы лучистого тепла зависит от его системы источника тепла.

Узнайте больше о различных типах систем отопления.

Помимо типа устанавливаемой вами системы отопления, узнайте, что еще должно повлиять на ваше решение.

7. Обогреватели плинтусов

Обычно зарезервированный как дополнительный обогреватель или как дополнительный обогреватель, обогрев плинтуса может быть эффективным и доступным выбором.У вас есть два варианта обогрева плинтуса: электрическое или водяное. Поговорите со своим подрядчиком по ОВК для получения дополнительной информации о обогревателях плинтуса.

Вот обзор различных типов систем отопления от Министерства энергетики США:

Как продлить срок службы системы отопления, вентиляции и кондиционирования воздуха

Что касается наших автомобилей, мы хотим, чтобы срок их службы был максимальным. При надлежащем уходе транспортные средства часто превышают ожидаемый пробег.То же верно и для вашей системы HVAC. Благодаря ежегодному техническому обслуживанию и вниманию к любым предупреждающим знакам вы сможете максимально эффективно использовать свою печь на долгие годы.

В дополнение к профессиональному ежегодному обслуживанию, вы также захотите дополнить его некоторым обслуживанием отопления своими руками.

Выбор замены системы отопления — важное решение. Не воспринимайте это всерьез. Поговорите со специалистами Service Champions для получения дополнительной информации о выборе правильной системы HVAC.

Если у вас есть вопросы, не стесняйтесь спрашивать чемпиона:

Теплый пол своими руками, технология и установка водяного теплого пола с видео-фото

Чтобы ощутить всю прелесть домашнего уюта и домашнего уюта, вам понадобится теплый водяной пол, который можно легко установить своими руками. Это не так просто, как кажется на первый взгляд. Если вы не знакомы с работами этого типа, вам лучше обратиться к специалистам. Что ж, если вы решили самостоятельно все это сделать, то эта информация для вас, разберетесь, какое устройство, технология укладки и установки самостоятельно и фото-инструкция.Смотрите также, как правильно выбрать теплый пол.

В первую очередь необходимо составить проект, а затем произвести все необходимые расчеты, связанные с нагрузкой B на систему отопления STEM, и, для каждого помещения отдельно. Оптимально рассчитать водяные контуры пола. Всеми этими работами должны заниматься люди, имеющие опыт устройства подобных конструкций.

Опыт показывает, устройство теплого водяного пола, лучше всего подходит для таких построек, как дачный. В городских домах перед вами выстраивается ряд проблем, связанных с подключением к системе центрального отопления.Это запрещено законом.

К преимуществам можно отнести то, что эксплуатируя теплый водяной пол, вы значительно снижаете энергопотребление, а значит, уменьшаются денежные затраты. Кроме того, электромагнитное излучение, которое мы получаем в больших количествах, вы и ваши близкие обойдете стороной.

Правильно спроектированные водяные полы имеют преимущество перед полами электрическими, так как тепло в помещении будет распределяться равномерно.

Устройство

В каждом помещении необходимо подобрать оптимальную систему теплого пола.А их, как известно, три.

  1. Укладка на бетонную стяжку.
  2. Монтаж без бетонной стяжки — технология пастбища. Здесь все немного сложнее, потому что напольное покрытие (линолеум, плитка, ламинат и т. Д.) Укладывается через дополнительную гидроизоляцию (пенополиэтилен, картон) на алюминиевый лист.
  3. Последний тип — деревянный. Это установка теплой воды на плиты перекрытия или бруски — бревна.

Полная система внешнего вида пола: пол из теплоизоляционного материала, металлические или пластиковые трубы, зажимная арматура, комплект сцепления, контргайки для соединения, насоса, создающего давление и циркуляцию, и ограждающий элемент — бетонная стяжка и сам пол.

Монтаж своими руками

Первая технология — бетон. Чаще всего используется среди всех других типов. Как показывает практика, теплые водяные полы своими руками может сделать человек, даже немного разбирающийся в сантехнике и строительстве, и имея под рукой инструкцию по эксплуатации. Давайте разберемся в этой технологии установки.

То, что вам нужно. В первую очередь займемся планировкой нашей комнаты. Сектор должен составлять примерно 40 м. 2 . В этом случае параметры, влияющие на температурные характеристики бетонной стяжки, будут компенсированы.

Затем укладывают на плиту перекрытия или пеноплекс в качестве изоляционного материала. Теплоизоляция нужна для того, чтобы не было потерь тепла. Чтобы компенсировать тепловое расширение шпал, стены прокладывают специальной лентой. Следующим шагом будет разводка арматурной сетки, которая представляет собой болт и фиксирующий элемент для труб.

Теперь переходим к раздаче и установке труб. Многие вопросы касаются того, как сделать светлый пол своими руками так, чтобы тепло распределялось равномерно.Это просто. Трубки можно размещать, как вам нравится, но чаще всего их размещают по спирали или змейке, смещая центр, ракушку. На фото ниже представлены основные варианты напольной укладки водопроводных труб.

После укладки трубы в свою очередь прикрепляют к арматурной сетке с помощью специальных хомутов на расстоянии 90-100 см. Чтобы не напрягать, Хомуты нельзя сильно затягивать. Поскольку при тепловом расширении тела, следовательно, могут выйти из строя и наши трубы.

Для справки: укладываются по трубной технологии друг от друга на расстоянии 10-35 см.От стены, труба напольного водопровода должна находиться на определенном расстоянии и зависит от температуры обратной воды под полом.

Таблица значений шага прокладки труб теплого пола

Сборка. Вставьте подающий коллектор и закрепите первый конец трубки. Затем на основе проекта проложили по контурам трубы и скрепили их вышеуказанным способом. длина спирали должна быть примерно 50-60 м. Когда вы закончите с первым контуром, вставьте конец трубы в обратный коллектор.У коллектора должно быть столько выходов, сколько вы собираетесь наносить контуры.

Во избежание проблем в будущем монтаж теплого водяного пола следует проводить согласно инструкции. При пересечении трубок компенсаторов, расположенных между контурами, применять гофрированный шланг или гофрированную трубу.

Доделаем работы, связанные со сборкой и монтажом оборудования, Проверяем систему на герметичность. Для этого заполните трубку водой и создайте давление выше нормального в 1,5 раза (0,6 МПа).Было бы лучше, если бы этим тестом занимались профессионалы.

Когда теплая вода завершится устройством пола, можно приступать к работе со стяжкой. Смесей много, это касается теплых полов, например, Теплолюкс-ГЛИМС — одна из рекомендуемых. При устройстве стяжки давление в трубах должно быть рабочим. В результате ваш пол поднимется на 5-7 см.

Система водяных теплых полов из полистирола

Эта система предназначена для помещений с низкими потолками, состоящая из пенополистирольных плит, в пазы которых вставлены теплораспределительные пластины.

Этапы перекрытия слоев в зависимости от верхнего покрытия — ламинат, пол или плитка

1бут. финишное покрытие (паркет, ламинат) 1б. финишное покрытие (плитка)
2бут. прокладка (пенополиэтилен, картон и др.) 2б. Ничья национальной сборной (GVL, CSP и т. Д.)
3. Прокладка труб теплого пола 3. Прокладка труб теплого пола
4. Монтажные пластины из алюминия 4.Монтажные планки из алюминия
5. Вставная трубка из полистирола с пазами 5. Вставная трубка из пенополистирола с пазами
6. основание 6. основа

Таким образом, монтаж термального водяного пола своими руками будет выполнен по следующей технологии: Укладывается утеплитель на плиту перекрытия. Нам нужно приступить к укладке уголка, и в соответствии с вашим планом распределить по комнате всю пенополистирольную плиту.Далее эти пластины устанавливаются в теплораспределительную пластину. По завершении укладки плиты контуры труб аккуратно вставляются в посадочные гнезда. Теперь они будут на одном уровне с пластинами. Тест можно проводить без галстуков. А если все удачно, снимают, временно кладут отделку пола, и делают стяжку. Деревянный теплый пол в системе водяного.

Эта технология хорошо подходит для деревянного строительства. В таком доме сделать теплый водяной пол своими руками не составит труда. Между деревянными бревнами укладывается минеральная вата или пенопласт, выполняющий функцию теплоизоляции.

Можно применить систему модульного типа. Это конструкция DSP с уже подготовленными ламповыми каналами.

Или, реечная система, кстати, не так уж и сложна. Между плитами ДСП, предварительно прикрученными к основанию саморезами, уложены плиты и контуры трубы. Ширина планок ДСП должна быть в пределах 150-300 мм. На фото подробно описана технология укладки деревянного пола и система водяного пола. В принципе, ничего сложного, своими руками можно сделать все точно так же.

Финишный пол, уложенный поверх алюминиевых листов, на гидроизоляционный материал. Прежде чем приступить к укладке линолеума или ламината, пройдите по алюминиевой пластине по гипсовой прокладке.

Таким образом, вы узнаете устройство теплого водяного пола и его монтаж можно осуществить своими руками, без помощи специалистов, если вы обладаете знаниями в этой области и пользуетесь инструкцией по эксплуатации сайта с ремонтом квартиры своими руками. . Оставайтесь с нами и узнайте много полезной информации по ремонту.Оставьте комментарий или поделитесь своим опытом.

Видео:

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
