Тигель для пайки
25 989
Паяльная ванна для лужения Zhengbang ZB2520D (1500 Вт) Тип: паяльная ванна
ПОДРОБНЕЕЕще цены и похожие товары
Pro’sKit Паяльная ванна 250 Вт Pro’sKit SS-553B Тип: паяльная ванна, Производитель: Pro’sKit
ПОДРОБНЕЕЕще цены и похожие товары
39 600
Магистр Ц20-В — Паяльная ванна для лужения, прямоугольная 200х75мм, H=60мм, 900Вт 220В
ПОДРОБНЕЕЕще цены и похожие товары
Паяльная ванна Pro’sKit SS-553H 250W Тип: паяльная ванна, Производитель: Pro’sKit
ПОДРОБНЕЕЕще цены и похожие товары
Rexant Паяльная ванна CT-11C 150Вт d38мм 12-0062-4 Тип: паяльная ванна, Производитель: REXANT
ПОДРОБНЕЕЕще цены и похожие товары
20 302
Тигель Bego для Nautilus, 4 шт.
ПОДРОБНЕЕЕще цены и похожие товары
48 600
Магистр Ц20-В — Паяльная ванна для лужения, прямоугольная 160х160mm, H=160mm, 1200Вт 220В
ПОДРОБНЕЕЕще цены и похожие товары
Паяльная ванна Pro’sKit SS-552B Производитель: Pro’sKit
ПОДРОБНЕЕЕще цены и похожие товары
Pro’sKit Паяльная ванна 150 Вт Pro’sKit SS-551B Тип: паяльная ванна, Производитель: Pro’sKit
ПОДРОБНЕЕЕще цены и похожие товары
Паяльная ванна Rexant 09-9230 Тип: паяльная ванна, Производитель: REXANT
ПОДРОБНЕЕЕще цены и похожие товары
Паяльная лампа, Паяльник S-Line
ПОДРОБНЕЕЕще цены и похожие товары
17 954
Паяльная ванна ProsKit SS-562B Тип: паяльная ванна, Производитель: Pro’sKit, Вес: 2300 г
ПОДРОБНЕЕЕще цены и похожие товары
Паяльная ванна ProsKit SS-551B 00305165 15832610 Тип: паяльная ванна, Производитель: Malungma, Вес:
ПОДРОБНЕЕЕще цены и похожие товары
Паяльная ванна SS-552B Тип: паяльная ванна, Производитель: Pro’sKit
ПОДРОБНЕЕЕще цены и похожие товары
Паяльная ванна Ph-21С (150 Вт, 50 мм) Тип: паяльная ванна
ПОДРОБНЕЕЕще цены и похожие товары
22 500
паяльная ванна с цифровым регулятором температуры Магистр Ц20-В круглая D=85мм Тип: паяльная ванна
ПОДРОБНЕЕЕще цены и похожие товары
26 400
Ц20-В Магистр, Паяльная ванна (d85х150 мм) Тип: паяльная ванна
ПОДРОБНЕЕЕще цены и похожие товары
Паяльная ванна Pro’sKit SS-553H 250W Тип: паяльная ванна, Производитель: Pro’sKit
ПОДРОБНЕЕЕще цены и похожие товары
18 139
Паяльная ванна для лужения Zhengbang ZB1510D (600 Вт) Тип: паяльная ванна
ПОДРОБНЕЕЕще цены и похожие товары
Pro’sKit Паяльная ванна 200 Вт Pro’sKit SS-552B Тип: паяльная ванна, Производитель: Pro’sKit
ПОДРОБНЕЕЕще цены и похожие товары
19 500
Магистр Ц20-В — Паяльная ванна для лужения, круглая D=45mm, H=50mm, 150Вт 220В
ПОДРОБНЕЕЕще цены и похожие товары
паяльником,своими руками, горелкой, пошаговая инструкция
В статье мы рассмотрим как осуществляется пайка проводов в распределительной коробке: паяльником,своими руками, горелкой, пошаговая инструкция.
Содержание
- Преимущество пайки перед остальными способами соединений
- Пайка проводов
- Выбор мощности паяльника
- Тип припоя паяльника
- Защита места пайки от окисления. Флюс
- Технология пайки и лужения
- Пайка с помощью тигля и горелки
- Меры предосторожности во время пайки
- Чего категорические нельзя делать!
Преимущество пайки перед остальными способами соединений
Соединение проводников в распределительной коробке можно выполнять несколькими способами, однако только пайка и сварка дают монолитное соединение с минимальным переходным сопротивлением в месте контакта. Поскольку сварку проводов в домашних условиях без специальной аппаратуры выполнить затруднительно, то спаять провода может практически каждый желающий.
Чтобы правильно и аккуратно спаять провода, нужен примерно такой перечень инструментов:
- Нож для зачистки изоляции;
- Бокорезы;
- Пассатижи или плоскогубцы;
- Наждачная бумага;
- Паяльник;
- Припой;
- Флюс.
Пайка проводов
Порядок работы при пайке проводников такой:
- Снятие изоляции;
- Зачистка проводов;
- Облуживание;
- Скрутка;
- Пайка;
- Изолирование.
Перед тем, как приступить к соединению проводов, нужно определиться с их длиной. Провода обрезаются таким образом, чтобы при пайке они находились снаружи распределительной коробки, а потом могли быть уложены желаемым образом. Нельзя укладывать провода в натяг. Лишний запас также неуместен в ограниченном пространстве.
Для снятия изоляции используется остро заточенный нож или специальный инструмент (Рисунок 1).
Рисунок 1. Инструмент для снятия изоляции с проводов – стриппер.При работе ножом процесс снятия изоляции должен напоминать движения ножа при остругивании карандаша. Нельзя делать круговой надрез изоляции или подрезать ее бокорезами или пассатижами. Поперечная риска или царапина на проводе может послужить причиной обрыва. В крайнем случае, такая методика допускается только на многожильных проводах.
Длина оголенного проводника для пайки должна составлять 1.5 – 3 см. Чем толще проводник, тем длиннее должна быть зачищенная часть. Ориентиром может служить количество витков при скручивании проводов. Их должно быть не менее 2-х.
Перед облуживанием поверхность жил нужно зачистить при помощи ножа или мелкозернистой наждачной бумаги от следов окисла. Зачистив провода, желательно сразу же их облудить, чтобы не образовалась пленка окисла на поверхности. На поверхности припоя окисел образуется рыхлый и не будет мешать последующей пайке, поэтому перерыв в работе после этапа облуживания не имеет ограничений по времени.
Облуженные проводники скручиваются вместе при помощи пассатижей или плоскогубцев. Скрутка должна состоять не меньше, чем из 2-х оборотов. Скрутка должна быть плотной, но не перетянутой, чтобы не отломались зачищенные концы. Идеальный вариант скрутки, когда в нее попадает часть провода с изоляцией. Торец скрутки должен быть ровный. При работе с толстыми проводами они часто на конце скрутки направлены в стороны, поэтому выступающие концы нужно обрезать.
На рисунке ниже показаны различные способы скрутки проводов под пайку (Рисунок 2).
Скрученные провода спаивают при помощи паяльника таким образом, чтобы скрутка была равномерно со всех сторон покрыта слоем припоя без пропусков и наплывов. Качество спайки напрямую зависит от того, насколько хорошо были облужены зачищенные концы.
После того, как место спайки остынет, можно приступать к ее изоляции. Для этих целей применяется тканевая изоляция или специальные термостойкие пластиковые наконечники. Их длина должна быть такой, чтобы они частично заходили на изолированные участки проводов (Рисунок 3).
Рисунок 3. Изоляция спаек при помощи пластмассовых колпачковНельзя применять для изоляции обыкновенную ПВХ изоленту, поскольку при нагревании проводов, например, при превышении нагрузки, ПВХ легко плавится и это может привести к короткому замыканию внутри распределительной коробки.
Выбор мощности паяльника
Для качественной пайки нужен достаточно мощный паяльник, не менее 65 Вт./87a3bdd145c0b8d.ru.s.siteapi.org/img/7a6b840d9c75afcec3d9215ac497f4568199f36b.jpg)
Медь является очень хорошим проводником тепла, поэтому эффективно отводит тепло от области пайки. Маломощный паяльник не успеет нагреть место скрутки до того, как начнет плавиться изоляция проводов, а недостаточный прогрев может привести к так называемой «холодной пайке». Слабо разогретый припой имеет низкую текучесть и не способен равномерно покрыть всю спаиваемую область. При застывании он будет иметь матовую, зернистую поверхность, низкую прочность. Спаянные таким образом проводники будут иметь высокое переходное сопротивление и, со временем, потеряют контакт между собой. Паяльник должен прогреть место спайки за время не более 1 минуты. Поверхность припоя после застывания должна быть гладкой и иметь равномерный блеск.
Тип припоя паяльника
Среди всего множества типов припоя, для пайки медных проводов можно использовать только некоторые. Таблица характеристик наиболее распространенных марок припоев
Марка припоя | Состав, % | Температура плавления ˚С | Прочность при растяжении кг/мм | Область применения |
| Сплав Вуда | Олово — 12,5 Свинец — 25 Висмут — 50 Кадмий — 12,5 | 68,5 | – | Для пайки и лужения деталей, чувствительных к перегреву, для изготовления предохранителей, токсичен |
| Сплав д Арсе | Олово — 6,9 Свинец — 45,1 Висмут — 45,3 | 79 | – | Для пайки и лужения деталей, чувствительных к перегреву, для изготовления предохранителей |
| ПОСВ-50 Сплав Розе | Олово — 25 Свинец — 25 Висмут — 50 | 94 | – | Для пайки и лужения деталей, чувствительных к перегреву |
| ПОСВ-33 | Олово — 33,4 Свинец — 33,3 Висмут — 33,3 | 130 | – | Для пайки деталей из меди, латуни, константана с герметичным швом |
| ПОС-61 (третник) | Олово — 61 Свинец — 39 | 190 | 4,3 | Для пайки и лужения токоведущих частей из меди, латуни и бронзы с герметичным швом |
| ПОС-61М | Олово — 61 Свинец — 37 Медь — 2 | 192 | 4,5 | Для лужения и пайки тонких медных проводов и печатных проводников |
| ПОС-90 | Олово — 90 Свинец — 10 | 220 | 4,9 | Для лужения и пайки посуды для пищи и медицинских инструментов |
| ПОС-40 | Олово — 40 Свинец — 60 | 238 | 3,8 | Для лужения и пайки контактных поверхностей в радиоаппаратуре и деталей из оцинкованной стали |
| ПОС-30 | Олово — 30 Свинец — 70 | 266 | 3,2 | Для лужения и пайки деталей из меди, ее сплавов и стали |
Первые три марки припоя имеют очень низкую температуру плавления и невысокую прочность.
Для пайки сильноточных цепей они не пригодны. Наоборот, последняя марка припоя слишком тугоплавка. Пайка таким припоем приведет к перегреву и плавлению изоляции. Наиболее часто применяются припои марок ПОС-40 и ПОС-61. Они стоят недорого и широко доступны. Большинство радиолюбителей используют в своей работе припой марки ПОС-61.
Защита места пайки от окисления. Флюс
Флюс служит для защиты места пайки от окисления кислородом воздуха и растворения тончайших пленок окислов на поверхности материала. Для пайки меди наиболее часто используются такие флюсы:
Таблица характеристик наиболее распространенных флюсов для пайки меди и ее сплавов
Марка флюса | Состав |
| Канифоль | Канифоль сосновая |
| Спиртоканифоль | Канифоль 30-40%, спирт этиловый 60-70 % |
| ЛТИ-120 | Канифоль 20-25%, спирт этиловый 66-73 %, солянокислый анилин 3-7 %, триэтаноламин 1-2 % |
Самый простой и дешевый и беспроигрышный вариант – обыкновенная канифоль.
Единственное затруднение при ее использовании, то, что она находится в твердом состоянии и требует навыков при нанесении на спаиваемые детали.
Гораздо удобнее в использовании спиртоканифоль. Она представляет собой раствор канифоли в этиловом спирте. И имеет вид густой желтоватой жидкости со своеобразным запахом. Удобство использования заключается в том, что на место пайки ее можно нанести кисточкой или обмакнуть в баночку с флюсом скрученные проводники.
Более широкие возможности имеет активированный флюс ЛТИ-120. При его применении нет необходимости в зачистке новых проводников. Зачищать нужно только такие, которые имеют темный цвет из-за окисления поверхности. Поскольку имеются определенные трудности в зачистке многожильных проводов, то применение активированного флюса приветствуется.
Все перечисленные флюсы не требуют смывки после окончания пайки, поскольку абсолютно нейтральны по отношению к материалу проводника.
Совет #1: Спиртоканифоль легко приготовить самостоятельно, растворив порошок канифоли в 96% этиловом спирте.
Если канифоль сыпать в спирт равномерно тонкой струей при помешивании, то процесс растворения займет всего несколько минут. При отсутствии спирта в крайнем случае можно воспользоваться ацетоном. Пропорции для приготовления те же самые. Следует учитывать, что ацетон более летуч, поэтому испаряется значительно быстрее. К тому же он ядовит.Технология пайки и лужения
Для того, чтобы спаять или облудить провода, их нужно расположить так, чтобы они располагались по возможности горизонтально и был доступ со всех сторон для жала паяльника. Вопреки многим рекомендациям, нельзя ставить скрутку вертикально, поскольку при пайке капли расплавленного припоя могут скатиться со скрутки и нарушить изоляцию в нижележащих проводниках.
Если вовремя не обнаружить и не удалить такую каплю, то она впоследствии, может вызвать короткое замыкание. Для лучшего контакта жала паяльника с проводом, конец жала должен быть плоским и хорошо облуженным. Окисленное жало имеет темный цвет, не держит припой и для пайки не годится.
Зачистить жало можно с помощью мелкозернистого напильника. Зачищенный конец немедленно окунают во флюс и облуживают путем растирания капли припоя на поверхности деревянного брусочка (Рисунок 4).
Совет #2: Удобно совместить зачистку и облуживание на кусочке наждачной бумаги, заранее присыпав его порошком канифоли и небольшими кусочками припоя.
Хорошо залуженное жало должно быть блестящим, не иметь раковин. При плавке припоя он должен оставаться на конце жала в виде небольшой выпуклости (Рисунок 5).
Рисунок 5. Правильно облуженное жало паяльника.Для облуживания провод нагревают паяльником и, одновременно, прикасаются к месту нагрева кусочком канифоли до ее плавления. Жидкий флюс наносят заблаговременно, до начала нагрева. Проводя жалом паяльника вдоль провода, равномерно покрывают его слоем припоя. Многожильные провода до скрутки не облуживают, поскольку потом скрутить их будет невозможно.
Облуженные провода скручивают между собой.
Для пайки технология несколько отличается, поскольку тут требуется большее количество припоя. После нанесения флюса паяльником прогревают одновременно скрутку кончик прутка припоя. Расплавленную каплю равномерно распределяют по всей поверхности, следя, чтобы она была полностью покрыта слоем припоя. При необходимости процедуру повторяют. Здесь главное — не перегреть провода, чтобы не расплавилась изоляция. При спайке тонких проводов припой переносится на кончике жала. Многожильные провода требуют большого количество флюса, чтобы он мог заполнить все свободное пространство между жилами.
Пайка с помощью тигля и горелки
При больших объемах работ имеет смысл выполнять их при помощи тигля, который представляет собой полый металлический цилиндр с ручкой, заполненный расплавленным припоем. Тигель может выполняться как насадка на мощный паяльник или нагреваться при помощи газовой горелки (Рисунок 6).

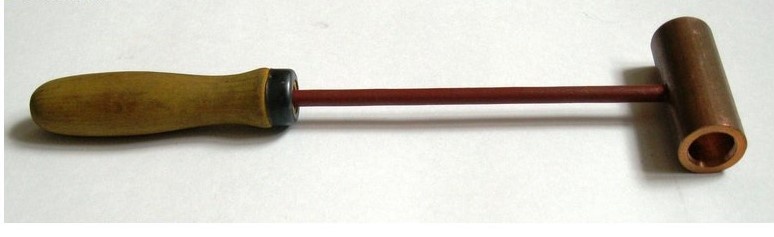

Рисунок 6. Электрический и газовый тигли для пайки проводовБольшой объем металла в тигле не позволяет ему быстро остывать, поэтому нагретым тиглем можно спаять последовательно несколько скруток.
Основное достоинство такого способа пайки в том, что облуживание и спайка скрутки происходит практически мгновенно, когда покрытые флюсом проводники опускаются полностью в ванну с припоем.
Меры предосторожности во время пайки
При пайке, особенно при помощи тигля, нужно работать очень аккуратно, чтобы не получить ожог расплавленным припоем. Пары свинца ядовиты, поэтому при больших объемах работы нужно пользоваться респиратором.
Чего категорические нельзя делать!
Недопустимо для пайки проводов использовать кислотосодержащие активные флюсы, поскольку они требуют полного удаления после окончания работы. Остатки флюса агрессивно воздействуют на материал проводников и в самом скором времени провода будут окислены вплоть до полного разрушения. Особенно разрушительны для меди хлористый цинк или паяльная кислота.
Оцените качество статьи:
Паяльный горшок весом один фунт с. Тигель с керамическим покрытием
Тестирование и оценка
Ремонт и восстановление
Технические раздаточные материалы
Часто задаваемые вопросы
Контакты
Видео
Горшок для припоя # 1035 Тигель с керамическим покрытием 596,00 $ КОЛ-ВО
ДОБАВИТЬ В КОРЗИНУ
Особенности и преимущества
Подходит для работы без свинца.
Тигель из серого чугуна химически стабилен и обладает высокой устойчивостью к коррозионной природе бессвинцовых припоев.
Тигель с широкой кромкой для удобного монтажа. Тигель с керамическим покрытием для легкой очистки и длительного срока службы.
Картриджные нагревательные элементы вставляются непосредственно в тигель, что обеспечивает превосходный способ подачи тепла.
Внутренний съемный скиммер окалины повышает безопасность оператора и поддерживает чистоту и температуру припоя.
Запасные части
В качестве замены для модели 300C, представленной на этой странице, можно использовать следующие продукты:
| Модель | Наименование продукта | Цена | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 302 | Replacement Dross Skimmer for 1 Pound Solder Pot | $24.00 | Add to Cart | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8054-5 | Replacement Fuses | $18. 00 | Add to Cart | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8055 | Сменный термостат | 42,00 $ | Добавить в корзину | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9301 | Сменный нагревательный элемент для 1-фунтовой емкости для припоя | 48,00 $ | В корзину
Аксессуары В качестве аксессуаров для модели 300C, представленных на этой странице, можно использовать следующие продукты:
Похожие продукты Следующие продукты относятся к модели 300C (аналогичная модель, но другие характеристики и т. д.):
Технические характеристики
C of C Лист технических данных Паяльные инструменты American Beauty Нужна помощь? Скучающий? Звоните 1-800-550-2510 Карта сайта 2000-2023 American Beauty Tools Правовая информация Политика конфиденциальности Дизайн Windy Hill Web Solutions
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
220-240 В переменного тока?
jpg»>
Темп.
Чугунные тигли разработаны для удобства оператора, комфорта и крупносерийного производства. Эти горшки для припоя поставляются с трехжильным шнуром.
00
Он оснащен термостатом для контроля температуры и поддоном для шлака.
Эти горшки для припоя поставляются с трехжильным шнуром.
00
Он оснащен термостатом для контроля температуры и поддоном для шлака.
Темп.
