Требования к монтажу турбодефлекторов на плоскую крышу детский сад: сборка и монтаж на крышу

Содержание

Монтаж систем вентиляции и кондиционирования в Санкт-Петербурге

Турбодефлекторы

Естественная вентиляция обеспечивает правильный воздухообмен в жилых и промышленных помещениях. Благодаря тяге грязный воздух удаляется вместе с неприятными запахами, газами и излишней влагой. Если по каким-то причинам естественная вентиляция неисправна или не справляется с объемом, поможет установка турбодефлектора. Компания «Эльтон» предлагает соответствующую услугу с гарантией.

Конструкция устройства

Это достаточно простое оборудование может работать либо от силы ветра, либо используя электричество. Второй вариант предпочтительнее, если вам нужна бесперебойная работа вентиляции в любое время года и при любых погодных условиях.

Благодаря специальному зонту турбодефлектор предотвращает попадание в трубу снега и дождя. Внутренний механизм с активной головкой и системой лопастей во время вращения создает микропотоки воздуха, которые захватывают исходящий воздушный поток, увеличивая тягу. Для эффективности работы имеют значение:

1. Размер устройства.

2. Форма и конструкция.

3. Высота монтажа.

Особенности установки турбодефлектора

Механизм устанавливается не только как часть вентиляционной системы, но и используется для улучшения тяги в печах и каминах. Существует целый ряд разновидностей турбодефлекторов, но все они требуют точных расчетов и грамотного монтажа. С помощью этого устройства можно исправить такие недочеты вентиляции, как:

— недостаточная высота вентиляционной трубы;

— неправильно подобранный диаметр воздуховода;

— неправильное расположение выхода вентиляции.

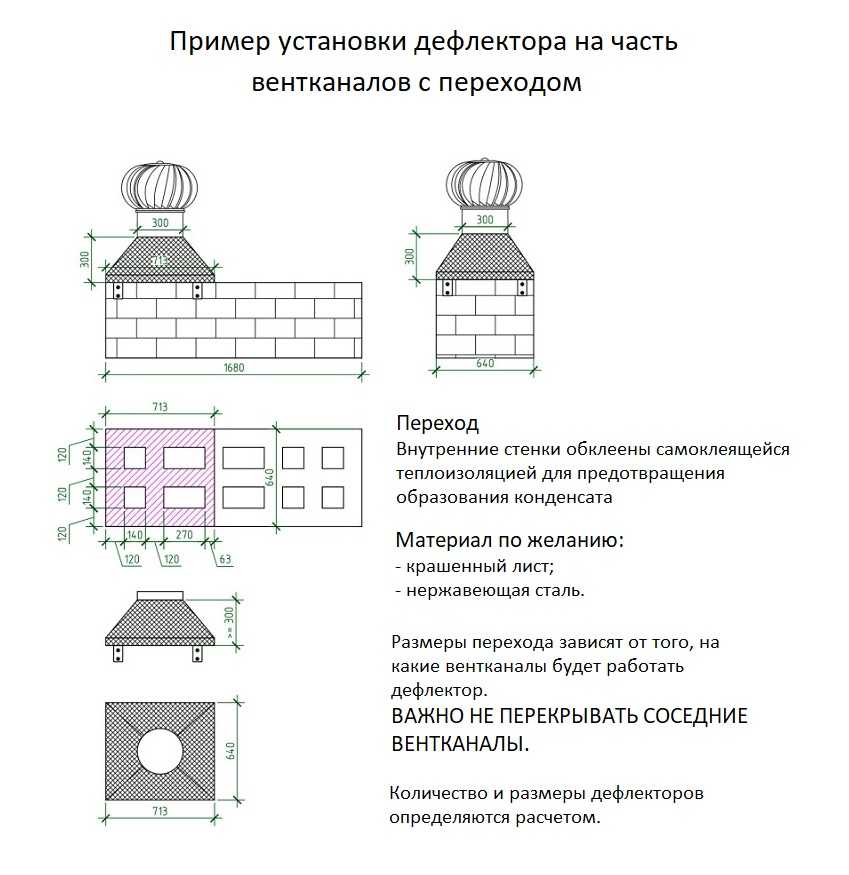

Классический вариант установки – на вылет трубы вентиляции или дымохода. От надежности крепления зависит и долговечность механизма.

Монтаж оборудования

Прежде чем браться за установку турбодефлектора, стоит тщательно ознакомиться с характеристиками и инструкцией, потому что малейшая погрешность может нарушить работу всей системы вентиляции.

По этой причине компания «Эльтон» предлагает услуги монтажа. Установка включает в себя следующие этапы:

1. Распакованный механизм устанавливается на плоскую поверхность на открытом воздухе. От порыва ветра лопасти должны начать вращение.

2. На воздуховоде устанавливается на болты или заклепки входной патрубок.

3. С помощью нижних кронштейнов или хомутами на патрубок монтируется воронка диффузора.

4. Надевается колпак диффузора и крепится с помощью хомутов.

Сборка устройства включает и высотные работы, поскольку установка выполняется непосредственно на крыше.

Правила монтажа

Турбодефлектор может устанавливаться на любой тип крыши или вывод вентиляции. Если крыша имеет скат, механизм монтируется в высшей точке, при этом мы

учитываем максимально возможную высоту снежного покрова, чтобы устройство оказалось выше него. Дополнительно можно установить задвижки или регулируемые воздухозаборы внутри помещений.

Если выход вентиляции находится дальше, чем 3 метра от конька крыши, его отверстие должно находиться выше, чем условная линия от конька с уклоном в 10º. Если расстояние от 1,5 метров до 3 метров, отверстие может находиться на уровне конька. Если до вентиляционного канала менее 1,5 метров, отверстие должно быть минимум на полметра выше уровня конька. Это позволит обеспечить нормальную циркуляцию воздуха и хорошую тягу.

Профилактический уход

Для нормальной работы устройства нужно хотя бы раз в год выполнять профилактический осмотр, очищать лопасти при необходимости и смазывать подшипники. Лучше всего это делать весной, потому что зимой механизм турбодефлектора подвергается большим нагрузкам. Мастера компании «Эльтон» готовы взять на себя эту задачу.

Также поводом обратиться за помощью являются следующие симптомы:

— ухудшение работы механизма;

— замедление или остановка вращения пластин;

— появление постороннего шума;

— отсутствие тяги.

Мы направим специалиста, который быстро и грамотно проведет осмотр, определит причину неисправности и устранит ее. Если вы обратились к нам за установкой турбодефлектора, мы обеспечим быструю установку, надежное крепление и безупречную работу всей системы вентиляции. Обращайтесь к нам по контактным телефонам.

Осуществление монтажных и пусконаладочных работ общеобменной вентиляции, приточных и вытяжных установок, воздуховодов, промышленных крышных и осевых вентиляторов. На все монтажные работы, выполненные нашими специалистами, компания предоставляет гарантию.

Монтаж общеобменной вентиляции;
Монтаж приточных и вытяжных установок;
Монтаж канальных, крышных, осевых вентиляторов;
Монтаж шкафов управления и автоматики;
Монтаж систем кондиционирования и холодоснабжения;
Монтаж фреопроводов;
Монтаж сплит-систем и канальных кондиционеров;
Монтаж систем чиллер-фанкойл;
Монтаж VRF систем;
Монтаж осушителей и увлажнителей воздуха.

ПОЧЕМУ ОБРАЩАТЬСЯ НУЖНО ИМЕННО К НАМ:

Бесплатный вызов технического эксперта на объект для предварительного обсуждения объема работ и предоставления коммерческого предложения;
Собственные квалифицированные специалисты;
Квалифицированный подбор и поставки оборудования, наиболее подходящего для здания или помещения;

Подготовка необходимого комплекта документов;
Гарантия на все виды работ.

IronRidge BX Ballasted — Солнечная стеллажная система для плоских крыш

Уникальная форма для плоских крыш.

IronRidge® BX обеспечивает превосходную плотность мощности и гибкость конструкции для солнечных батарей с плоской крышей.

Шасси BX, изготовленное из армированного стекловолокном композитного материала, рассчитано на экстремальные нагрузки на конструкцию, но при этом имеет удобную для крыши форму и простоту установки.

Смотреть видео

Армированный стекловолокном композит

Не подвержен коррозии и спроектирован для долговременной работы конструкции.

Внесены в список UL 2703 и 3741

Вся система и компоненты соответствуют последним стандартам безопасности UL.

Коммерческие услуги

Инженерная поддержка для оптимизации конструкции системы.

Класс огнестойкости А

Сертифицировано для поддержания уровня огнестойкости существующей кровли.

25-летняя гарантия

Продукция гарантированно не имеет дефектов.

Ассистент дизайнера

Интернет-программное обеспечение упрощает создание, совместное использование и оценку проектов.

Компоненты BX

ШАССИ 5°

Крепление с балластом для углов наклона 5 градусов.

Распределение максимальной нагрузки
Полностью закрывает балласт
360-градусный дренаж

Подробнее

ШАССИ 10°

Балластное крепление для углов наклона 10°.

Распределение максимальной нагрузки
Полностью закрывает балласт
360-градусный дренаж

Узнать больше

ВЕРХНИЕ ЗАЖИМЫ

Сочетается с нижним зажимом для захвата модуля сверху вниз.

Крепление над модулем
Одноинструментальная насадка
Фреза для алюминия, серия 600

НИЖНИЕ ЗАЖИМЫ

Комбинируется с верхним зажимом для соединения конструкции вверх.

Крепится под модулем
Крепление одним инструментом
Фреза алюминия, серия 600

МОНТАЖНОЕ ОБОРУДОВАНИЕ MLPE

Дополнительное крепежное оборудование для устройств MLPE.

Колпачковый винт и закладная гайка

Установка торцевой головки 5/16″
Нержавеющая сталь, серия 300

ДОПОЛНИТЕЛЬНЫЙ КРОНШТЕЙН ДЛЯ РАМЫ

Установите устройства MLPE на раму модуля.

Внесен в список UL
Универсален для всех размеров модулей
Узнать больше

ПЕРЕМЫЧКА ДЛЯ СОЕДИНЕНИЯ МОДУЛЕЙ 8″

Соедините соседние модули в массиве.

Установка запрессовкой
Луженая медная проволока
Обжимное соединение на заводе

ПЕРЕМЫЧКА ДЛЯ СОЕДИНЕНИЯ РЯДОВ 38″

Полное соединение рядов в массиве.

Установка запрессовкой
Медная луженая проволока
Заводская обжимка

ПРОУШИНА ЗАЗЕМЛЕНИЯ ФЭМОДУЛЯ

Подсоедините массивы к заземлению оборудования.

Низкий профиль
Крепится к раме модуля
По одному на непрерывный массив

КАБЕЛЬНАЯ СТЯЖКА

Полная система укладки проводов с атмосферостойкими стяжками.

Полиамид, стабилизированный к ультрафиолетовому излучению

Длина 12″, пучок из 100 шт.

Зажимы для модуля и шасси
УФ-стабилизированный полиамид
Черный цвет

КОМПЛЕКТ ДЛЯ МОНТАЖА ИНВЕРТОРА STRING

Создание монтажной платформы для инверторов.

Шасси, направляющая XR10® и крепежные детали
Поддерживает основание инвертора высотой до 4 футов
Поднимает инвертор над настилом

КОМПЛЕКТ КРЕПЛЕНИЯ ДЛЯ ПЛОСКОЙ КРЫШИ

Добавьте анкеры к балласту система.

Включая крепеж
Для гибридов с балластом
Использует распорку местного производства

Используется с приспособлением для плоской крыши

Помощник по проектированию балласта

Комплексные силы реакции
Турбодвигатель расчета
Выбор материала крыши и навесного оборудования
Автоматически генерируемый пакет документов

BX Балласт Документация

Обучение по требованию

Установка BX с балластом на плоские крыши

OPTI-i112 — Вентилятор чердачный одностворчатый с утепленным основанием для плоской кровли

Вентилятор чердачный OPTI-i112 предназначен для плоских крыш. Конструкция ребра и его отверстия обеспечивают оптимальную вентиляцию чердака. Внутренняя часть основания изолирована, чтобы предотвратить любой риск конденсации. Для оптимальной вентиляции в случае этого вентиляционного отверстия необходимо учитывать несколько факторов. Пространство на чердаке, а также наличие или отсутствие софита. В идеальных условиях этот вентиляционный канал способен проветривать от 100 до 150 кв. футов. Всегда рекомендуется размещать удерживающий лоток на изоляции под вентиляционным каналом.

Категория: Мансардные вентиляционные плоские крыши

Технические характеристики

902 37 КОЛИЧЕСТВО ОТРАЖАТЕЛЕЙ 9 0249 0,10 м² • 157,5 дюйма²

ИЗДЕЛИЕ	РАЗМЕРЫ				ЭВАКУАЦИЯ	ИСПОЛЬЗУЕМЫЙ СТАЛЬНОЙ МАНОМЕТР
ИЗДЕЛИЕ	A	B	C	D	ЭВАКУАЦИЯ	ИСПОЛЬЗУЕМЫЙ СТАЛЬНОЙ МАНОМЕТР
OPTI-i112	30,4 см • 12 дюймов	49,5 см • 19,5 дюймов	13,9 см • 5,5 дюймов	39,3 см • 15,5	0,06 м² • 99 дюймов²	1	22 – 24 и 26
OPTI-i114	35,6 см • 14 дюймов	60,9 см • 24 дюйма	1 3,9 см • 5,5”	46,6 см • 18,4 дюйма	0,07 м² • 121,5 дюйма²	1	22 – 24 и 26
OPTI-i116	40, 6 см • 16 дюймов	66 см • 26”	13,9 см • 5,5”	54,9 см • 21,6”	0,09 м² • 139,5 дюйма²	1	22 – 24 и 26 90 238
OPTI-i118	45,7 см • 18 дюймов	71,1 см • 28 дюймов	13,9 см • 5,5 дюймов	55,2 см • 21,8 дюймов	1	22 – 24 и 26
OPTI-i120	50,8 см • 20 дюймов	81,2 см • 32 дюйма	20,3 см • 8”	52,7 см • 20,8”	0,16 м² • 263,25 дюйма²	1	22 и 24
OPTI-i12 2	55,8 см • 22 дюйма	86,3 см • 34 дюйма	20,3 см • 8 дюймов	52,7 см • 20,8 дюйма	0,18 м² • 290,25 дюйма²	1	22 и 24
OPTI-i124	60,9 см • 24 дюйма	91,4 см • 36 дюймов	20,3 см • 8 дюймов	52,7 см • 20,8 дюйма 90 238	0,20 м² • 317,25 дюйма	1	22 и 24

Гарантия

Оптимальные Венты имеют ограниченную гарантию на срок службы против любых дефектов изготовления, которые могут поразить подразделение. Мы можем обеспечить это спокойствие всем нашим клиентам, потому что все наши продукты одобрены CSA. Мы применяем те же самые критерии качества ко всем нестандартным моделям. Это означает, что в течение того времени, пока владелец дома, установивший или установивший вытяжку «Оптимум», находится по адресу установки, «Оптимальная вентиляция» заменяет ее бесплатно в течение первых пяти лет, а затем, пропорционально годам использования, против любой дефект. В таком случае стоимость транспортировки и установки будет за счет клиента, а также любой ремонт на дому. Гарантия распространяется на все случаи, когда вентиляционная система Optimum была установлена в соответствии с нашими рекомендациями и не подвергалась каким-либо злоупотреблениям, неправильному использованию или другим обстоятельствам, не зависящим от Ventilation Optimum, включая соленый воздух.

Гарантия на покраску:
Крышный вентилятор Optimum изготовлен из оцинкованной стали 24 и 26 калибра и покрыт порошковой или жидкой краской на основе полиэстера.

Optimum Ventilation с гордостью предлагает вам 5-летнюю гарантию от коррозии. В течение этого периода Ventilation Optimum заменит товар на стойке при предъявлении оригинала чека о покупке.
Условия:
Ответственность Ventilation Optimum ограничивается только заменой деталей в мастерской. Настоящая гарантия не распространяется на все расходы, связанные с затратами времени, проездом и домашним ремонтом.

Настоящая гарантия не распространяется на коррозию, которая не является результатом дефекта материала или изготовления. Обстоятельства, не зависящие от Ventilation Optimum, такие как: коррозия, вызванная промышленными осадками, кислотными дождями, авариями, повреждением, небрежностью, модификацией продукта, а также возникшая в результате неправильной установки, повреждение стали, царапины краски в результате обращения, установки или небрежности, кислотная среда, такая как свинофермы и т. д., исключается из настоящей гарантии.
Настоящая гарантия также не распространяется на повреждения, вызванные:
– просачиванием воды из-за неправильной установки, не соответствующей рекомендациям и инструкциям производителя,
– просачиванием воды и/или конденсатом из-за строительного дефекта на уровень национальных строительных норм.

– Выход из строя водосточной системы крыши.
– Скопление снега на вентиляционном отверстии
– Любые бытовые покрасочные работы или неподходящие чистящие растворы.
– Плохая погода и стихийные бедствия
– Транспортировка, обращение или хранение
Герметичность крыши или частей, установленных подрядчиком, не гарантируется, так как они находятся вне контроля производителя. Кровельщик несет ответственность за обеспечение надлежащей гидроизоляции основания с использованием подходящих кровельных материалов. Ассоциация мастеров-кровельщиков (AMCQ) рекомендует использовать следующую технику: Металлические фланцы: Металлические фланцы всех выступов должны быть покрыты грунтовкой, залитой в пластиковый кровельный цемент, покрыты ватным тампоном, пропитанным битумом или холстом, с последующим складка из 15-фунтового войлока и еще одна складка из хлопка, пропитанного битумом или холстом, пропитанным битумом. Кроме того, не имея точного представления о составе здания, например, о плотности пароизоляции, изоляции или точном количестве воздухозаборников; эти элементы не позволяют нам давать гарантии на конечный результат.
