Котел своими руками — 109 фото безопасных самодельных котлов и нагревателей

В каждом доме должно быть уютно и комфортно, но какой же уют без тепла? Для этого в домах оборудуют отопительную систему, которая выглядит в виде сложной разводки труб и котла.

Именно в котле находится теплоноситель, который нагревается и при помощи насосного оборудования проходит по трубам через радиаторы, отдавая часть тепла, и охлажденным возвращается обратно в котел. И действие вновь повторяется.

В наше время компании, выпускающие оборудование для систем отопления, предлагают широкий выбор вариантов нагревательных приборов. От дорогостоящих моделей до приемлемых по цене простому обывателю.

Но низкая цена, как правило, не подразумевает качество и долгий срок службы. В связи с этим некоторые потребители заинтересовались вопросом: как сделать котел отопления своими руками?

Постараемся помочь вам дельными советами и рекомендациями с предоставлением фото разных форм котлов.

Содержимое обзора:

Разновидности

Во-первых, стоит определиться с моделью котла, которая подойдет вашему жилищу. Это зависит от вида топлива, которое вы собираетесь использовать.

Разновидности моделей делят на:

Газовые

Это наиболее сложные по конструкции модели и очень похожие между собой. Для установки газового котла необходимо получить разрешение в службе газа, которая легко может воспротивиться его установке, ссылаясь на то, что нужно пройти опрессовку котла в их лаборатории.

Но имея акт проверки лаборатории, разрешение вам выдадут.

Электрические

Самые простые в изготовлении своими руками. Для этого достаточно взять бак и оснастить его ТЭНом, двумя патрубками, которые соединяются с контурами подачи и обратки. Нет необходимости устройства дымохода и камеры сгорания.

Но есть всё же два отрицательных момента: электроэнергия стоит дорого и при перепадах напряжения падает мощность котла и температура теплоносителя.

Твердотопливные

Самый популярный и оптимальный вид котлов в самостоятельном исполнении для дачных домиков. А дрова – самое дешевое топливо.

Жидкотопливные

Этот вариант очень трудоемкий. Потребуется строительство отдельного склада у дома, для хранения топливных ресурсов в соответствии с противопожарными нормами.

От него до помещения котельной нужно провести трубопровод с обязательным утеплением. В котле установить определенную горелку, которая требует непростой настройки.

Сооружение твердотопливного котла собственными силами

Чтобы сделать самостоятельно котел в частном доме, нужно обладать навыками и знаниями сварщика.

Для начала вам потребуется вооружиться следующими инструментами: сварочным агрегатом, автогеном, шлифовалкой, измерительным прибором в виде рулетки, мелком или маркирующим средством, молотком.

И приобрести необходимые материалы: трубы диам. 425, 100 и 25 мм, металл 4 мм, сгон для соединения диам.

25 мм – 2 шт., средние навесы, уголки из стали 25 мм, арматура диам. 8 мм.

Без проектных набросков тоже не обойтись. Нужные чертежи котлов можно найти на определенных сайтах Всемирной паутины или в технических изданиях, но главное с подходящими размерами.

Подготовка к сооружению корпуса

Первым делом стоит подготовить необходимые детали. Короб высотой 100-120 см делается из трубы большего диаметра. Разрезаем её по указанным размерам и шлифовалкой зачищаем края.

Затем нужно прорезать квадратные окошки для топки (20х10 см) и поддувала размером 20х3 см, располагая друг над другом, но топка сверху.

От поддувала до низа корпуса должно быть 5 или 7 см, до топки вверх – 5 см. Края тоже следует обработать. Отрезанную часть трубы используйте как дверцу топки, зачистив края.

Теперь нужно прорезать отверстия для установки патрубков диам. 25 мм: одно для подачи, другое для обратки, расположенные друг напротив друга. Обратку делают сбоку на 0,15 м выше топки. Отверстие для теплоподачи прорезается на уровне 0,05 м от верха короба, и привариваются сгоны.

Следующим этапом вырезаются три круга из металла: два диам. 425 мм и один диам. 412 мм. Круг меньшего диаметра будет располагаться внутри корпуса. По центру всех кругов проделывается отверстие диаметром немного более 10 см.

Дымоходная часть делается из трубы диам. 10 см длиной 120-130 мм. А в качестве ножек используется труба диам. 25 мм в количестве 4 отрезков по 5 см. Из арматуры изготавливается решето для сборника золы диам. 412 мм.

Сбор конструкции котла

К кругу диам. 412 мм при помощи сварки крепится дымоход. После этого во внутренней части корпуса, вверх на 30-35 см от отверстия топки, привариваются на время упоры из арматуры. Поверх них устанавливается круг с дымоходом.

Следующий момент очень важен – это сварка круга с корпусом. Шов нужно сделать двухсторонний и качественный, так как он соединяет топку и бак для воды.

Дальше на дымоход котла одеваем круг диаметром 425 мм. Места соединений необходимо надежно проварить сваркой.

С обратной внутренней стороны дымохода устанавливается арматурная решетка. Делаются упоры из уголков, которые нужно приварить между топкой и поддувалом, и поместить на них решетку.

В завершении сваркой прикрепляем круг диам. 425 мм к низу котла, привариваем ножки и петли для установки дверцы топки.

Проверка работоспособности котла

Когда ваше творение полностью готово, нужно пройти тестирование. Закройте один сгон, а в другой налейте воду. Если сварочные швы не пропускают воду, значит сварочные работы выполнены качественно.

Не стоит опасаться, что во время работы появится течь. Подключите котел к отопительной конструкции дачного домика, соединив сгоны с патрубками теплоносителя. Дымоходная труба должна располагаться вертикально вверх. В пределах чердака её необходимо утеплить.

Вот и пришло время первой топки. Для этого используйте не слишком много дров, чтобы протопить сам котел и дымоход. При скачке температуры может появиться конденсат, который может стать дегтем и сузит диаметр, что повлечет уменьшение тяги.

Во время топки нужно отрегулировать зазор в поддувало, обеспечив нужный размер для пропуска воздуха.

Верх закладки обычно располагается в 20 см от внутреннего круга для оптимального прогорания дров и угля. А дым и гарь будут выходить через дымоход.

Принцип действия

Думаем, вы уже и сами поняли, что котел — это та же печка на дровах. Энергия от сгорания дров прогревает теплоноситель над самой камерой сгорания.

Теплоноситель нагревается от внутреннего круга и дымохода, проходящего сквозь водяной резервуар. Корпус нагревается и аккумулирует остывание при отключении котла.

Горячий теплоноситель перемещается вверх и через верхний отсек перемещается в контур отопительной системы. А возвращается, охлажденным, через патрубок снизу в котел.

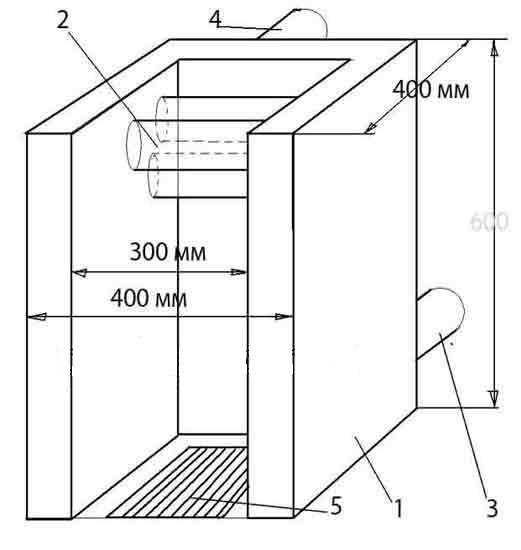

Установку котла на дровах можно сделать кубической формы из металла в 4 мм, но это более трудоемкий процесс, особенно отдельной сборки топки.

В корпусе помещают камеру сгорания, а теплоноситель сможет циркулировать между стенок. Такой вариант эффективен, но сложен в сооружении из-за большого количества сварных швов.

Теперь, при необходимости, вы можете сами соорудить котел для дачного дома!

Фото котла своими руками

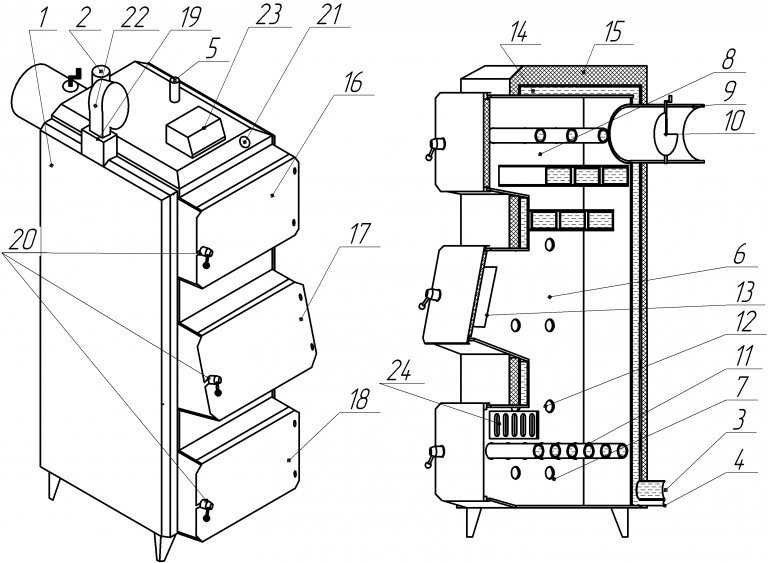

Котлы отопления своими руками чертежи

» Котлы отопления

Перед каждым хозяином коттеджа поднимается вопрос: что сделать, чтобы модернизировать систему квартиры. Абсолютно в каждом регионе Российской Федерации необходимо зимой отапливать квартиру. Каждому россиянину известно, что топливо для отопления постоянно дорожает. Невозможно вообразить существование жителя в нашей стране без обогревающего комплекса коттеджа. На www портале собрано множество систем обогрева коттеджа, использующих абсолютно уникальные принципы получения тепловой энергии. Перечисленные схемы отопления рекомендуется реализовывать комбинационно или самостоятельно.

Твердотопливный котел для обогрева помещения может изготавливаться из металлических листов или труб, иметь теплообменники разной формы (см. фото). Те и другие варианты можно достаточно легко соорудить своими руками.

Для этого достаточно запастись болгаркой, но при этом желательно уметь ей пользоваться, а также иметь хоть элементарные навыки по кирпичной кладке. Швы во время сварочных работ обязательно должны быть герметичными, так как по трубам будет циркулировать вода под высоким давлением, поэтому если нет уверенности в собственных силах, работы лучше всего доверить профессионалам.

Как уже упоминалось, существует несколько видов твердотопливных котлов, которые имеют разную конструкцию и оснащаются различными теплообменниками. Каждый из них имеет свои «плюсы» и «минусы» перед остальными. В статье будет рассмотрено два основных их вида – горизонтальный и вертикальный (см. чертежи), а также рассмотрено как их можно сделать своими руками. Топить такие котлы можно будет как небольшими дровишками, так и достаточно большими поленьями, длиной до 65 сантиметров.

Установить твердотопливный котел лучше всего на даче и в доме в селе, потому как в нем можно предусмотреть варочную поверхность и место, где можно было бы готовить корм для животных. Конечно, конструкцию можно возводить и без них. Стоит отметить, что кирпич для сооружения котла используется не случайно, ведь именно он способен после окончания топлива еще некоторое время отдавать тепло и нагревать помещение.

Создание горизонтального котла

Горизонтальный твердотопливный котел лучше всего соорудить из металлических труб по схеме. Он являет собой соединение прямоугольных и круглых элементов сечением 4х6 сантиметров и диаметром 4 или 5 сантиметров с толщиной стенок 4 миллиметра соответственно, предварительно отрезанных на необходимую длину. Прямоугольные трубы при этом используются для облегчения стыка элементов. Такой теплообменник устанавливается в заранее подготовленный каркас из кирпича. Причем последний обязательно должен быть огнеупорным.

Сооружение вертикального котла

Вертикальный котел, как видно из названия, размещается вертикально. Его рекомендуется делать в том случае, если конструкция предназначается исключительно для обогрева помещения.

В крайнем случае, на нем можно установить только небольшую варочную поверхность. Так, в первом варианте дымовую трубу нежно будет сделать посредине или сбоку, а втором – только сбоку, так как ее место займет варочная поверхность (см. чертежи). Теплообменник такого твердотопливного котла лучше всего соорудить из листов стали, толщиной примерно 4 миллиметра. Стоит отметить, что чем толще будут листы, тем дольше конструкция будет нагреваться и остывать.

Чтобы сделать работу вертикального твердотопливного котла более эффективной «обратку» лучше всего установить в передней части конструкции, например, как это показано на чертежах. Для этого к боковым стойкам, которые можно соорудить из металлических труб, необходимо приварить трубу квадратного сечения 5х5 сантиметров. Причем размещаться она должна на уровне колосниковой решетки, как это показано на схеме.

Монтаж теплообменника, топливника и дымовой трубы

Теплообменник что вертикального, что горизонтального котла должен размещаться на заранее подготовленном прочном основании из бетона, на котором сверху из кирпича выложена поддувальная камера и установлена колосниковая решетка (см. видео).

После того, как теплообменник прочно установлен вкруг него своими руками делается кладка в полкирпича и монтируются нижняя и верхняя дверцы. Первая предназначена для удаления отходов, а вторая – для загрузки дров (см. фото).

Дымовая труба созданной конструкции должна иметь высоту более 5 метров, начиная от колосниковой решетки (см. схему). Труба при этом может идти как с самого котла, так и сооружаться на отдельном основании рядом с ним. Стоит отметить, что строительство этого элемента должно осуществляться одновременно со строительством остальной конструкции. В ином случае после завершения всех строительных работ можно просто установить керамическую, металлическую или асбоцементную дымовую трубу.

Мы предоставили наиболее важную информацию, а что с ней делать — решать вам!

Источник: http://stroimdelaem.ru/tverdotoplivnyj-kotel-otopleniya/

Содержание

Чертежи, советы и рекомендации… ↑

Пиролизный газогенераторный котел

Всё это богатство начинают искать, когда встают перед лицом животрепещущей задачи инженерно-технического свойства. Таковой является и задача изготовления своими руками системы отопления в собственном доме. Можно ли самостоятельно изготовить полноценный эффективный отопительный котел? — спрашивают наши читатели. Конечно, можно. Никто не осмелится утверждать, что это просто. Но это возможно.

И в этом убеждают весьма основательные и вполне квалифицированные советы и видеоматериалы тех наших «самодельщиков», кто решил поделиться своими наработками с другими. Наработки эти у всех разные и, соответственно, заслуживают разного внимания — у кого-то действительно ценные советы по постройке отопительного котла, а кто-то находится в «первом приближении» к решению задачи.

Шахтный твердотопливный котел своими руками ↑

Когда перед нами со всей очевидностью встал вопрос о том, как и чем топить наш загородный дом, ответ появился скоро. Стало очевидно, что наиболее оптимальным будет изготовить твердотопливный шахтный котел длительного горения собственными силами. О том, как это удалось, смотрите видео.

Источник: http://teplolivam.ru/otoplenie/kotly/otopitelnyj-kotel-svoimi-rukami.html

Различные варианты отопления загородного дома имеют своих сторонников и противников. В настоящее время наблюдается постоянный и устойчивый рост стоимости основных видов топлива, что подталкивает потребителей обращаться к наименее дешевым вариантам. Наиболее оптимальным, доступным для рядового жителя нашей страны является использование дров в качестве топлива. При этом, в отличие от газа и электричества, не требующих постоянного внимания, печи и котлы на твердом топливе необходимо периодически загружать новыми порциями, что значительно снижает их удобство в эксплуатации. Одним из способов оптимизации применения дровяных колов является оснащение их печами длительного горения. Раскроем технологию самостоятельного изготовления котла длительного горения  на страницах этой статьи.

Следует отметить, что при нормальном горении дров периодичность загрузки новых порций топлива составляет в среднем 2-3 часа. Для увеличения этого времени до 20-30 часов при тех же объемах загрузки необходимо получить не горение топлива в котле, а его активное тление путем ограничения количества поступающего в зону горения воздуха.

Делаем котел своими руками

Предлагаемый вариант котла длительного горения изготавливается из куска толстостенной стальной трубы диаметром 300 миллиметров и длиной около 850. в верхней части вварен отводок из трубы диаметром 100 миллиметров. Длина его не превышает 40 сантиметров.

Весь секрет показанной конструкции котла в использовании своеобразного ограничителя зоны горения топлива, который уплотняет дрова и не позволяет избыточному количеству кислорода участвовать в реакции.

Приспособление представляет собой отрезок трубы диаметром 60 миллиметров, длина которого чуть больше общей длины печи и равна 900 миллиметров. К нижнему торцу ограничителя приваривается стальной диск диаметром 270 миллиметров с крыльчаткой из шести дугообразных лопастей. Внутренний диаметр трубы ограничен двадцатью миллиметрами с целью ограничения количества воздуха, поступающего в зону горения.

Верхняя часть нашей печи длительного горения закрывается съемной круглой крышкой, в которой выполнено центральное отверстие, диаметр которого чуть больше наружного диаметра штока ограничителя, что позволяет ему свободно перемещаться внутри топливного прибора.

В нижней части корпуса печи необходимо изготовить небольшое прямоугольное отверстие, оснащенное открывающейся дверцей. Оно используется для периодического удаления продуктов сгорания топлива. Необходимо отметить, что в связи с невысокой скоростью горения, дрова сгорают более полно, что ведет к значительному снижению образования золы в камере сгорания котла, а так же копоти в самой печи и дымоходе.

Тепло, образующееся при сгорании топлива может направляться для обогрева  жидкого теплоносителя, которым заполнена система отопления дома.  Возможны несколько вариантов передачи тепла от тлеющего топлива. Первый, более простой в реализации — создание водяной рубашки вокруг всей зоны горения. Данную конструкцию можно сравнить с термосом, внутри которого находится  топливо, а между внутренней и наружной стенками циркулирует теплоноситель.

Второй же вариант подразумевает подвод жидкости непосредственно внутрь поршня, прижимающего дрова в процессе работы печи. Данная конструкция технически  достаточно сложна в реализации и эксплуатации.   На рисунке ниже изображен теплообменник банной печи, которая не имеет подвижных конструктивных элементов. Поэтому вполне приемлемо располагать его непосредственно в зоне горения дров.

К баку присоединяются трубопроводы, по которым подается и отводится вода.

Принципиально схема работы самодельного  котла длительного горения выглядит следующим образом.

Заложенная через загрузочное отверстие большого диаметра, расположенное выше середины корпуса печи партия дров поджигается в верхней своей части. Непосредственно над топливом располагается ограничитель, опирающийся на дрова коническим хвостовиком. Величина этой части играет главную роль в регулировании объема зоны непосредственного горения. Раздвижная телескопическая труба, в описанном нами изделии заменена на единый шток увеличенной длины. По мере горения дров к котле и опускания дров ограничитель подачи воздуха постепенно опускается в нижнюю часть печи. Он же, в зависимости от величины опускания штока, может играть роль сигнализатора дозагрузки очередной партии топлива. В качестве последнего могут быть использованы не только дрова, но и уголь, брикетированный торф, а также приобретающие все большую популярность в последнее время пеллеты.

Для более полной информации по  изготовлению своими руками элементов описанного вида твердотопливных котлов предлагаем вниманию домашних мастеров чертеж деталей печи длительного горения.

Для увеличения нажмите на картинку

На нем более подробно указаны основные габаритные и посадочные размеры не только корпуса котла, но и других деталей. Для облегчения представления о форме и расположении некоторых элементов конструкции в чертеж включены несколько разрезов и сечений.

Описанная нами самодельная конструкция твердотоплевного котла длительного горения может найти широкое применение не только у владельцев частных домов, но и у цветоводов и овощеводов. Ее использование может позволить получить практически круглый год высокие урожаи цветов и овощей в отапливаемых теплицах. При этом в отличие от парников, отапливаемых электроэнергией или газом, себестоимость продуктов, выращенных с использованием твердотопливных котлов будет значительно снижена. В случае установки теплиц в непосредственной близости от жилого дома возможно подключение ее к общедомовой системе отопления.

Теперь посмотрим процесс закладки дров и розжига такой печки.

Комментируйте, задавайте вопросы, подписывайтесь на новые статьи — нам интересно ваше мнение 🙂

Источник: http://nashakrepost.ru/masterim-svoimi-rukami/kotel-dlitelnogo-goreniya.html

Смотрите также:

• Котлы отопления твердотопливные
• Котлы отопления универсальные

26 октября 2022 года

Как правильно подключить, схема системы, подробности в фото и видео

Содержание:

1. Требования к подключению твердотопливных котлов
2. Схемы подключения твердотопливных котлов

При создании системы теплоснабжения в загородных коттеджах и домах, расположенных в сельской местности, при отсутствии магистрального газопровода собственники недвижимости предпочитают использовать котлы, работающие на твердом топливе, преимущественно угле или древесина. Однако схема установки твердотопливного котла может отличаться в конкретном случае, так как пиролизные устройства требуют обязательного наличия электричества, а сам процесс установки имеет ряд особенностей (читайте: «Пиролизный котел своими руками: чертежи») .

Требования к подключению твердотопливных котлов

Насколько эффективно и надежно будет функционировать отопительная конструкция, в первую очередь зависит от того, правильно ли подключен твердотопливный котел с водяным контуром или без него. Но это возможно, когда схема подключения твердотопливного котла составлена ​​профессионально (читайте также: «Подключение котла к системе отопления – делаем правильно»). Если используется этот тип водонагревателя, как видно на фото, он имеет только вход и выход, к которым подключаются остальные элементы схемы.

Чтобы твердотопливный отопительный котел работал долгое время с наибольшим КПД,

инструкция по эксплуатации регламентирует минимальную температуру 55°С на выходе и 45°С на входе (обратке) котла. При несоблюдении этих условий скопившийся на стенках конденсат может вывести агрегат из строя. Чтобы избежать подобных проблем, вам понадобится схема подключения твердотопливного котла отопления к системе теплоснабжения.

Также важна правильная установка прибора, так как он должен располагаться на жестком основании строго вертикально. Для обустройства напольного покрытия создается цементная стяжка толщиной не менее 5 сантиметров с заливкой такой же высоты. Расширительный бак следует устанавливать в самой высокой точке над системой отопления, обычно размещаемой на чердаке.

Дымоход котла оборудовать задвижкой из нержавеющей стали, а внизу установить сборник конденсата (читайте: «Как сделать дымоход для твердотопливного котла своими руками-варианты устройства дымохода»). Для очистки канала от нагара по всей его длине можно создать легкодоступные малогабаритные люки. Если труба для удаления сажи проходит по неотапливаемому помещению, ее следует утеплить и тем самым продлить срок службы.

Специалисты категорически не рекомендуют эксплуатировать эти устройства без предохранительного клапана. Также можно установить трехходовой кран для котла. Необходимо изучить инструкцию, как правильно подключить твердотопливный котел и как его эксплуатировать. Дело в том, что твердотопливные агрегаты можно использовать только вместе с водяным контуром с давлением 2 кг/см2, а допустимый уровень температуры не должен превышать 90°С.

Схемы подключения твердотопливных котлов

Схем подключения котлов ТТ существует множество. Иногда они незаменимы. В каждом отдельном случае схема подключения твердотопливного котла к системе отопления подбирается индивидуально.

При использовании схем необходимо учитывать ряд моментов:

1. При изготовлении твердотопливного котла своими руками-чертеж вообще не следует запоминать. Достаточно будет знать принципиальную конструкцию теплогенератора, работающего на твердом топливе, а также плюсы и минусы таких устройств.
2. При расчете идеальной схемы теплоснабжения необходимо наилучшим образом совместить функционирование твердотопливного прибора с баком, аккумулирующим тепловую энергию. Дело в том, что в процессе эксплуатации температура водонагревателя может колебаться в пределах от 60°С до 90°С, так как поддерживать его в постоянном температурном режиме не представляется возможным. Агрегаты, работающие на угле или дровах, считаются инертными устройствами. Этим они отличаются от газовых, электрических и дизельных ТЭЦ.
3. При установке твердотопливного котла своими руками чертежи не всегда предусматривают установку водяного насоса, обеспечивающего принудительную циркуляцию теплоносителя. Происходит это по ряду причин, одна из них – частые перепады напряжения в электросети или отсутствие рядом с домом линий электропередач. За счет неиспользования насоса стоимость отопительного оборудования будет дешевле, но при монтаже системы нужно будет соблюдать уклон. Читайте также: «Установка и установка твердотопливного котла отопления — пошаговая инструкция».
4. При установке твердотопливного котла схема установки должна предусматривать наличие страховочных линий между котлом и баком в месте входного и выходного патрубков в непосредственной близости от водонагревателя. Кроме того, расстояние между котлом и расширительным баком должно быть как можно короче. В этом месте запрещается устанавливать предохранительные клапаны или краны.
5. Если посмотреть на любой чертеж твердотопливного котла своими руками и схему его установки в систему отопления, то можно увидеть, что циркуляционный насос должен быть установлен на обратку, которую еще называют обраткой, возле теплогенератора. Они действуют таким образом, что в случае сбоя в электроснабжении сооружение теплоснабжения продолжает функционировать без принудительного устройства. Циркуляционный насос устанавливают по байпасному пути и затем, при необходимости, отключают от сети, а байпас перекрывают кранами.
6. Специалисты советуют при монтаже системы отопления оборудовать байпас, представляющий собой перемычку с отводом, размещаемую между подающей и обраткой. Потребуется возврат лишнего количества горячего теплоносителя из радиатора в стояк при его смене с помощью термостата. Читайте также: «Какая схема подключения твердотопливного котла лучше – подключаем правильно».

В результате следует отметить, что функционирование всей системы основано на вытеснении холодной жидкости горячим потоком.

Подробнее о схеме подключения твердотопливного котла смотрите в видео:

Схема подключения твердотопливного котла с тепловым аккумулятором, бойлера косвенного нагрева и электрокотла

Подключение котла (монтаж-обвязка-монтаж) НЕ является следующим этапом после покупки твердотопливного котла, это важно определиться кто и как будет его устанавливать, определиться заранее, и НЕ покупать твердотопливный котел без установки, тем более в Минске. После покупки можно еще криво установить, и тогда какой смысл в твердотопливном котле, следует подойти к этому со всей серьезностью и ответственностью. Обвязка твердотопливного котла требует определенных знаний, умений и навыков. Самостоятельно обвязать твердотопливный котел вряд ли получится. Да, и это опасная идея. Итак, если вы все-таки решили доверить подключение твердотопливного котла специалисту, то наш совет: постарайтесь разобраться в этом процессе и хотя бы попытаться разобраться в нюансах установки котла самостоятельно (будете пользоваться им долгие годы в дальнейшем и эксплуатировать систему отопления, кстати котел на дровах используется чаще всего и имеет больше нюансов по обвязке).

• Обучение
• Безопасность
• Схемы
• Фото
• Видео
• Подведем итоги

Обвязка — комплекс работ по присоединению оборудования к инженерной системе (обвязка котла). Есть стропы: страховочные спортивные и для промышленного альпинизма, обвязки фундамента досками.

Попробуем перечислить некоторые нюансы при подключении твердотопливного котла. Монтаж котлов отопления начинается с подготовки пола и отвода дыма:

• подготовка основания для установки твердотопливного котла — оно должно быть строго горизонтальным. Поскольку твердотопливный котел имеет не маленький вес, то и стяжка пола, залитая под ним, должна быть 7-10 см. Размеры основания должны соответствовать размерам котла, увеличенным на 10%.
• также любой котел отопления (кроме электрического) требует подключения дымохода. Он может быть как внутри помещения (не утепленный) и выходить вертикально через крышу, так и изначально выходить горизонтально через стену и подниматься по стене дома над коньком (утепленный). Любой дымоход необходимо ежегодно чистить и контролировать.

Как правильно обвязать твердотопливный котел

Обвязка твердотопливного котла требует обеспечения определенных мер безопасности системы отопления:

Это лишь некоторые нюансы, соблюдение которых при подключении твердотопливный котел, на который нужно обратить пристальное внимание. Безопасность системы отопления дома – это первое, с чего начинается проектирование отопления.

Контур накопителя тепла

Постепенно прогревается все отопление, а клапан полностью перекрывает байпас — весь теплоноситель циркулирует через блок. Таким образом тепловой контур защищен от резких перепадов, что позволяет поддерживать в доме постоянный температурный режим. Соединительные трубы и элементы безопасности Придерживаясь схемы подключения, вставьте полную группу безопасности для данного типа котла, которая устанавливается перед запорной арматурой. Сначала создается первичное замкнутое кольцо, по которому теплоноситель движется по кругу под действием циркуляционного насоса.

Обычно это выглядит так: пока хозяин дома не спит, он уделяет время дровяному теплогенератору, ночью включается другой тип обогревателя.

Мы используем первичную и вторичную кольцевую систему. Но, чтобы работа одного из них не влияла на работу другого, на выходе каждого из них, после кранов, устанавливаются обратные клапаны.

При необходимости в схемы котлов могут быть включены программирующие устройства, позволяющие регулировать работу в зависимости от наружной температуры. Конечно, наиболее эффективно будет работать схема параллельного подключения газового и твердотопливного котла через буферную емкость.

Применение метода первичных и вторичных циркуляционных колец позволяет осуществить совместную обвязку ТТ агрегата и электрокотла.

Это возможно, если электрокотел работает постоянно и поддерживает температуру в системе отопления. Базовая схема, где имеется малый контур котла и трехходовой вентиль, показанная на рисунке, обязательна для использования при совместной работе с другими типами теплогенераторов. Это распространенная схема бюджетной обвязки твердотопливного котла. Пример отопления частного дома, часть 1

Схемы подключения котла для общего ознакомления

Разберем жгут на схемах. Обвязка простого котла включает в себя:

• циркуляционный насос (1) для обеспечения движения теплоносителя (воды) в трубах и оборудовании системы отопления,
• расширительный бак (2) отводит излишки воды (теплоносителя) из система при нагреве и отдает обратно в систему,
• группа безопасности котла (3) с предохранительным клапаном, при закипании котла сбрасывает лишнюю воду в канализацию.

Далее идут системы безопасности людей и сам котел. Защищаем теплообменник котла от попадания на него чрезмерно холодной воды, которая раньше времени выводит его из строя. Ставим 3-х ходовой термостатический смесительный клапан (8) — если из обратки с радиаторов отопления будет идти холодная, для теплообменника котла это более чем полезно, клапан включит подмешивание горячей воды.

Теперь мы защищаем людей от взрыва и ожогов. Особенностью обвязки твердотопливного котла является то, что горение твердого топлива в котле совершенно неуправляемо как в газовых, так и в электрических котлах. Поэтому обвязка системы отопления твердотопливным котлом обязательна во избежание чрезмерного перегрева воды до 95 градусов. в трубах и радиаторах отопления до температур, опасных для человеческого прикосновения. И для этого существует 3 отдельных способа охлаждения воды к радиаторам отопления, которые можно использовать одновременно.

Вариант 1: Смесительный клапан (7) при необходимости подает в трубу к радиаторам отопления более холодную воду из обратной воды от радиаторов отопления. Выглядит достаточно просто.

Вариант 2: 4-ходовой клапан аварийного охлаждения теплообменника (4) с выносным датчиком при перегреве до 95 градусов. через обратку будет пускать холодную воду из водопровода в котел, а перегретую воду из котла выбрасывать в канализацию. Так как это возможно при отключении электричества в доме. Насос котла останавливается, а также насос в колодце. Поэтому холодная вода для охлаждения котла берется из гидроаккумулятора водопровода и ее может не хватить: устанавливаем дополнительный гидроаккумулятор (5) с обратным клапаном (6) для отключения его от водопровода.

Вариант 3: Аварийная самотечная схема с обратным клапаном (9) — на схеме показан как вариант, однако схема требует специфики, определенного низкого давления и температуры, может содержать для этих целей радиатор отопления.

Вариант 4: одновременное использование нескольких методов.

Схемы применения готовой обвязки Termicus OTK

Также существуют системы обвязки с гидравлическими разделителями и смесительными узлами из нержавеющей стали. На фото обвязка котла с двумя независимыми контурами и защитой котла от конденсата.

Насосный модуль для включения резервного электрокотла в контуре отопления с твердотопливным котлом. Обеспечивает своевременное подключение электрокотла. Особенностью данной схемы является отсутствие расхода электроэнергии на обогрев котлового контура (или др.), все вырабатываемое тепло уходит потребителю.

Отправьте нам паспортные данные котла, мы поможем подобрать необходимую конфигурацию обвязки.

Трубопровод твердотопливного котла

Схема подключения твердотопливного котла

Обвязка твердотопливного котла, подключенного к замкнутому контуру системы отопления, обязательно содержит группу безопасности котла, расширительный бак и циркуляционный насос. Твердотопливные котлы не имеют ряда функций безопасности; поэтому обвязка твердотопливного котла должна включать дополнительно указанные системы безопасности. Безопасное подключение котла является безопасностью жизни и здоровья домочадцев и должно обеспечивать минимальную рабочую температуру теплоносителя на входе в котел на уровне не менее 60°С. Теплообменник не должен подвергаться большим тепловым колебаниям- это предотвратит нежелательную деформацию металла и образование смолы и сажи в вашем котле. Это условие обеспечивается установкой смесительного узла. Он будет поддерживать необходимую температуру теплоносителя на входе в твердотопливный котел.

Монтаж твердотопливных котлов и обвязка твердотопливного котла должны производиться исключительно специалистами. Установка твердотопливного котла своими руками крайне опасна, тем более, что такая установка котла, скорее всего, не будет принята пожарными. Этот материал о том, как подключить твердотопливный котел, направлен на то, чтобы ознакомить вас с темой, чтобы ваш выбор и контроль специалистов по установке были более грамотными.

Фото установка отопления — Минская область, г. Дзержинск

Монтаж отопления: Минск — чертеж схемы, Дзержинск — обвязка котла на месте, монтаж дымохода. Да, начнем с карандашного рисунка схемы будущей системы отопления дома с реальным отопительным оборудованием: твердотопливный котел SAS мощностью 58 кВт, буферная емкость/аккумулятор тепла S-Tank на 2000 л, расширительный бак на 300 л, Циркуляционный насос Грундфос 32-60. Кстати, как и все, клиент выбирал дымоходы для «Купить котельную».

Монтаж твердотопливного котла отопления на фото выполнен Домом котлов Бай г.Минск.

Схемы: Котел ТТ

Также такой котел способен выдерживать высокую и длительную температурную нагрузку, имеет больший срок службы.

Это связано с тем, что сжиженный газ тяжелее воздуха, и если он протечет, то пойдет вниз. Без него эксплуатация таких обогревателей просто запрещена. Устройство должно располагаться на некотором расстоянии от боковых поверхностей: не менее см от лицевой стороны и более 50 см от боковых стенок.

Включает образцы различной конфигурации в зависимости от энергоносителя и функциональных особенностей аппарата. Это не устраивает многих владельцев частных домов.

Как удешевить обвязку Принципиальная схема подключения твердотопливного котла предусматривает использование трехходового смесительного клапана, оснащенного термоголовкой и датчиком насадки. Но у него есть существенный недостаток – высокая стоимость.

Еще по теме: Составление сметы на электрика

Подключение котла к электросети

Управление большинством моделей возможно с помощью удобных пультов или пультов. Нарушение этого пункта сократит срок службы агрегата и приведет к ненужному загрязнению. Схема очень проста и может быть собрана в домашних условиях. При эксплуатации твердотопливного котла всегда есть риск перегрева теплоносителя, особенно на режимах, близких к максимальной мощности.

Самый простой вариант – подключить два теплогенератора параллельно через тепловой аккумулятор, который будет дополнительно выполнять функцию разделителя с низкими потерями. В противном случае повышенное давление в трубах может привести к их разрыву. Если расстояние от конька до дымохода не превышает сантиметра, то необходимо сделать выход на 50 см выше самой высокой точки. Котел подключается к системе холодного водоснабжения гибким шлангом. Устройство требует установки сразу нескольких устройств для организации циркуляции теплоносителя.

оставить отзыв

Вентиляция котельной Для нормальной работы котла котельная должна иметь систему вентиляции, причем не только вытяжную, но и приточную. Схема подачи топлива в таких котлах может быть автоматизирована, электронное управление.

После этого нужно установить котел на прочное основание с учетом всех расстояний, отрегулировать горизонтальное и вертикальное положение аппарата. После этого следует соединить трубы отопления, желательно подключение через запорную арматуру, при этом тщательно герметизируя стыки льном или сантехнической лентой. Котел подключается к системе холодного водоснабжения гибким шлангом. После этого необходимо проверить расположение колосников, заслонок, заглушек, шамотных камней. Герметичная система, теплоноситель не испаряется. Твердотопливный котел. Простая обвязка.

Совместная работа с электрокотлами

Очень часто дровяные или угольные водонагреватели становятся вторым отопительным агрегатом в котельной, где уже есть газовая или электрическая установка. Их нужно будет правильно соединить друг с другом для корректной совместной работы, чтобы один блок страховал другой. Это очень удобно, например, когда в одном из них прогорает весь уголь. Затем автоматически включается электрический или газовый водонагреватель. Типовая схема обвязки твердотопливного котла и электрического котла представлена ​​на следующем рисунке. Предполагается, что электронагреватель имеет собственный циркуляционный насос.

Схемы обвязки

Начнем с двух простых позиций:

• Первая касается устройства самого твердотопливного котла отопления. Помните — ни в одной из его моделей и модификаций вы не найдете встроенных циркуляционных насосов и расширительных баков. Они выбираются отдельно. Первый – по мощности отопительного агрегата и площади отапливаемых помещений. Второй только исходя из объема охлаждающей жидкости. Кстати, объем расширительного бачка всегда составляет 10% от общего объема используемой охлаждающей жидкости.
• Вторая позиция — это, собственно, вопрос от потребителей, которые считают, что суетиться по этому поводу нет смысла. Подключение твердотопливного котла простое – через два патрубка, один из которых подключается к подающему контуру тепловой сети, а второй к ее обратному контуру.

Вторая позиция корректно ставит задачи на подключение для установщиков. Но это самая простая схема. Кстати, тот, кто решил установить твердотопливный котел своими руками, выбирает именно этот вариант подключения и обвязки. Да и зачем заморачиваться, если есть простая и эффективная схема.

Посмотрим правде в глаза. Вышеупомянутая схема обвязки не единственная. Есть и более сложные варианты, основанные на одном очень важном правиле. Кстати, это правило почти все производители твердотопливных котлов указывают в качестве предупреждения в инструкциях по эксплуатации отопительных агрегатов.

В нем указано, что температура горячей воды в обратном контуре на входе в твердотопливный котел должна быть не ниже +60С.

Почему такие жесткие ограничения?

• Во-первых, это единственный способ избежать большой разницы температур внутри теплообменника, что положительно сказывается на сроке его службы.
• Во-вторых, это единственный способ избежать конденсации влажных паров внутри топки котла. Появление даже нескольких капель воды на стенках топочной камеры приводит к образованию на стенках топки смолы. Сажа и влага имеют этот негативный эффект.

Теперь нас интересует вопрос — как сделать так, чтобы все эти процессы не возникали, и температура в обратке не опускалась ниже +60С? Есть несколько вариантов.

Первый вариант

Это самое простое, что касается сложной обвязки твердотопливных котлов. Для этого необходимо встроить в систему отопления так называемый смесительный узел. Многие могут подумать, что это не только усложняет конструкцию, но и удорожает ее. По сути, смесительный узел представляет собой обычную трубную перемычку, соединяющую два контура системы отопления – подачу и обратку. Обычно одним концом врезается в участок между циркуляционным насосом и расширительным бачком, а другим — в любую точку контура подачи.

Зачем нужна эта перемычка? Он играет роль смесителя, куда поступает горячая вода из контура подачи и уходит в обратку. Таким образом, при необходимости можно повысить температуру теплоносителя на обратном участке тепловой сети. На перемычке должен быть установлен запорный вентиль.

То есть отопление работает в штатном режиме, пока температура в обратке не начнет падать. Как только он достигает критического уровня, срабатывает система автоматики и размыкается перемычка. Если вы установили в своем доме простой твердотопливный котел без сложной системы автоматики, то вам придется самостоятельно контролировать температуру теплоносителя и вручную перемешивать среды, открывая и закрывая запорный вентиль. Поэтому установка термометра на входе в твердотопливный котел является обязательным условием.

Второй вариант

Твердотопливный котел в системе отопления
Как обычно работает простой твердотопливный котел без автоматической подачи топлива? Вы вручную загружаете в топку дрова, торф, уголь и так далее. То есть вы полностью привязаны к отопительному агрегату. Мы немного опоздали с закладкой, и можно предположить, что сразу снизили температурный режим внутри помещений дома.

Какие варианты предлагают эксперты, чтобы облегчить вашу жизнь и уменьшить зависимость? Эту проблему можно решить, установив буферный бак. Что это такое, и при чем здесь обвязка твердотопливных котлов?

Начнем с того, что буферная емкость выступает в роли аккумулятора тепловой энергии. В нем находится вода, которая нагревается от подающего контура тепловой сети. Как только в топке котла прогорит топливо, а вы этого не заметите, теплоноситель начнет терять свою температуру. Так установленный буферный бак, а точнее, горячая вода в нем, начинает отдавать свое тепло теплоносителю. Это продлевает время работы системы отопления.

Чем схема обвязки котла будет отличаться от предыдущих вариантов? Бак, установленный в контуре, делит всю систему отопления на две секции:

1. В первом стоит отопительный котел.
2. Второй содержит радиаторы системы отопления.

А теперь самое главное, что касается обвязки котла с буферной емкостью. Всем известно, что котлы ТТ сложны в управлении и регулировке. Управлять ими практически невозможно. Тем более, когда вы забываете провести точную заправку топливом. Для этого рекомендуется установить еще один смесительный узел. То есть один уже установлен на первой секции и предназначен для повышения температуры в обратном контуре системы отопления. Второй блок должен располагаться во второй секции после буферной емкости. Его назначение – снизить температуру теплоносителя в момент пиковой работы твердотопливного котла.

Что мы получим в итоге? У нас есть одна схема трубопровода, где установлен буферный бак. Так что в нем может быть или не быть перемычки. Все зависит от того, как часто вы добавляете топливо. Если вы владелец котла с автоматической подачей топлива в камеру сгорания, то можно обойтись и без перемычки. В общем, в этом случае можно использовать самую простую схему обвязки.

Аварийная схема

Аварийная схема подключения
Возвращаемся к позиции, что управление твердотопливными котлами является проблемой номер один. В них перегрев теплоносителя – обычное дело, поэтому все производители без исключения пытаются найти способы охладить горячую воду до того, как она начнет превращаться в пар. Что они используют? Какие методы эффективны, а какие не очень?

Рассмотрим три основных способа охлаждения теплоносителя:

1. В камере сгорания котла установлены два теплообменника, которые находятся в тесном контакте друг с другом. Один работает на подогрев теплоносителя, а второй используется как холодильник. Его входная труба подключается к водопроводной сети, а противоположная – к канализации. При необходимости понизить температуру теплоносителя нужно просто открыть вентиль на трубе подачи воды и запустить во второй теплообменник холодную воду из-под крана. Вот как это работает.
2. Схема практически та же.
