Монтаж вентиляции: нюансы и лайфхаки

Монтаж вентиляции – это процедура, которая может проводиться как самостоятельно, так и строительными компаниями. Первое, с чего нужно начинать, – этап согласования проекта, а также подготовка перечня действий. Подготовительный этап подразумевает осуществление выбора подрядчика, задачей которого является согласование и утверждение разработанной спецификации существенных условий договора. После этого вместе с заказчиком составляется рабочая программа, которая отражает сроки, поставки нужного для работы материала, тип оборудования и процесс его установки.

Перед тем, как начать работы, важно уделить внимание проверке данных условий:

готово техническое задание;
проект одобрен строительной организацией, числящимся в реестре СРОС;
осуществлено возведение как несущих, так и межкомнатных стен;
обеспечена готовность мест, предназначенных для монтажа вентиляционных устройств внутреннего и наружного типа;
проведена гидроизоляция, если подразумевается мокрая фильтрация;
завершено выполнение воздушных отверстий и каналов, предусматриваемых проектом;
имеется главный вентиляционный канал для естественной циркуляции воздуха;
имеются опоры, предназначенные для вентиляторов крыши, как показано на схеме;
стены воздухоотводов имеют покрытие в виде штукатурки.

Если этап проверки выявил, что какое-либо условие не выполнено, то это отражается на бумаге. Это касается всех изменений, которые появляются в результате выполнения работ.

Лайфхаки для идеального монтажа

При монтаже вентиляции необходимо убедиться в выполнении следующих требований:

положение продольных швов устремляется вверх;
крепежные элементы на болтах затянуты на максимум;
вентиляционные блоки установлены на заранее подготовленные крепления исключительно после того, как закончен монтаж;
крепежный элемент рассчитан на вес воздуховода, он не должен передаваться на механизмы;
соединительные элементы виброизолированы;
жесткие опоры предназначены для радиальных вентиляционных систем с креплением посредством анкерных болтов;
фильтры правильно натянуты без возможности провисания;
обеспечено свободное крыльевое вращение;
отверстия вентиляционной системы закрываются посредством решеток, размер отверстий которых составляет не более 7 см;
в ходе монтажа устройства не должно быть большого количества изгибов.

Монтаж воздухоотводов вентиляционной системы включает в себя несколько этапов:

разметка мест установки крепежа;
сборка крепежных составляющих;
поставка воздуховодов;
сборка секций вентиляции;
установка всех блоков в единую систему, фиксация их в обозначенных местах.

Если говорить о жилых и общественных помещениях, то в данном случае вентиляция скрывается за отделкой. На промышленных предприятиях вентиляционная система открыта, что позволяет быстро получить к ней доступ.

Установка приточного канала в оконном блоке

На сегодняшний день есть компании, начавшие включение приточной вентиляционной системы в оконные блоки либо продажу врезных деталей. Тем не менее, такая задача может осуществиться самостоятельно. Поможет в этом следующая инструкция:

При открытой раме найдите внешнее уплотнение в нижней части и отрежьте кусок, длина которого не превышает 5 см. Снятый кусок нельзя выбрасывать – он может понадобиться.
Проделайте те же действия с внутренним уплотнением в верхней части оконной рамы.

Суть выполнения работы: воздух поступает через щель снизу, проходит через оконную раму внутрь, нагревается и проникает через верхний проем в помещение. Однако есть один существенный минус: в холодную погоду воздухозаборник покрывается ледяной коркой и перестает работать. Следовательно, данные устройства рекомендуется применять в южных регионах, где отсутствуют температурные перепады.

Нюансы устройства вентиляции

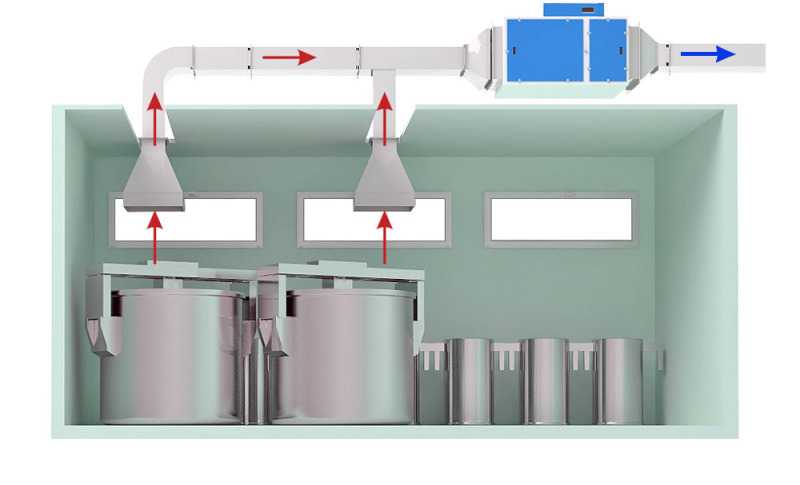

Вся вентиляционная система включает воздушный приток и отток, движение и обмен воздуха в помещениях. Отработанный воздух удаляют из помещения путем установки в кровле либо стенах специальных отверстий. Они должны выполняться при строительстве здания до процесса отделки стен. Коробка воздуховодов, как правило, является жесткой. Переходы между составляющими и повороты часто производятся в виде гофрированной алюминиевой трубы. Вся конструкция скрывается под отделкой строения, остаются лишь отверстия, которые защищены решетками. На производстве вентиляционный комплекс остается открытым. Это необходимо для того чтобы была возможность провести ремонт.

Как правило, в многоэтажных строениях квартиры уже имеют вытяжку. Если требуется монтаж дополнительных вентиляторов в санузле либо на кухне, то есть возможность внести свои изменения. В частном доме вытяжка отсутствует, поэтому необходимо осуществить установку воздухоотводов и обеспечить выход вытяжки на крышу. В этой ситуации необходимо будет утеплить ту часть воздуховода, проходящую через помещения, где отопление отсутствует. Так конденсат не будет образовываться, а трубы будут защищены от сырости. В случае если на кровле планируется создать вентиляционный выход, нужно заранее продумать его защиту от тепла и воды, а также монтаж дефлектора, который повысит тягу и послужит защитой от атмосферных осадков.

Финальные испытания

После того, как весь вентиляционный комплекс собран, все элементы подключены, проверьте его работу. Предварительный тест на максимальной мощности необходим, чтобы убедиться в следующем:

все системы работают исправно;
достигнута производительность проекта;
воздухообмен осуществляется в соответствии с планируемыми нормами проектирования, то есть соблюдаются условия воздухораспределения в отдельных помещениях;
дымоудаление эффективно;
отсутствие вибрации;
при креплении к стене и потолку дефектов не выявлено;
электрические цепи не воспламеняются, не нагреваются, не вызывают короткого замыкания;
нагревательные элементы равномерно изменяют температуру, допускаются небольшие отклонения;
отклонение на 10% верхнего и нижнего значений объема воздуха, проходящего через секции полного изменения напора приточно-вытяжной установки;
отклонение количества воздушного потока, проходящего через дозирующие или приемные устройства, в диапазоне от -20% до + 20%;
отклонение показателей объема воздуха ± 10% воздуха, который поступает в здание специального назначения (операционные, музеи, диспетчерские и другие помещения, требующие хорошей вентиляции).

Согласно СНиП проводится пробный пуск и наладка оборудования с целью подтвердить проектные показатели системы. Как правило, перед коммерческим вводом в эксплуатацию выполняется предпусковая проверка системы вентиляции. Зачастую пуски выполняются после завершения сборки отдельных узлов либо циклов. Итоги промежуточных проверок должны быть зарегистрированы в записях, которые по завершении будут включены в пакет документации системы вентиляции.
