Установка вентиляционной трубы на крыше своими руками
Установка вентиляционной трубы на крыше, является самым сложным шагом монтажа системы вентиляции в доме. Трудность проводимых работ зависит от таковых причин, как: тип перекрытия этажей, системы устройства кровельного пирога, а так же вида кровельного материала. Про то, каким образом верно установить вентиляционную трубу на крыше дома, при всем этом не нарушить верное функционирование самой крыши и не допустить её протечки, вы узнаете изучив эту статью.
Вентиляция в доме — свойства и индивидуальности
Отлично, когда система вентиляции предусмотрена проектом, и все технологические отверстия прохождения сделаны в процессе строительства. Однако, что все-таки делать, если дом не имеет никакой системы вентиляции, а если она и существует, то не так чтобы отлично совладевает со своими обязательствами.
Поправить эту дилемму можно установкой системы принудительного вентилирования, но это не так чтобы доступное наслаждение, а означает не каждому оно подойдет.
Иным методом решения трудности может послужить установка вентиляционной системы естественного вентилирования, завершаемое установкой выходной трубы на крыше дома. Установка этой трубы не такая уж и обычная работа, как кажется на 1-ый взор. Понадобятся определенные строй способности, если вы желаете выполнить эту работу без помощи других.
При неправильных расчетах и плохой установке, можно столкнуться с такими трудностями, как:
- Ошибочно рассчитанная длина вентиляционной трубы (очень маленькая), может значительно понизить частота движения потоков свежайшего воздуха;
- Некорректно выбранное место установки трубы может привести к оборотному эффекту системы вентилирования;
- Плохо заделанное отверстие, во время дождика будет давать течь, что будет содействовать намоканию утеплителя, а промокший утеплитель теряет все свои теплоизоляционные характеристики.
- Нехорошее утепление трубы при мощных морозах приведет к её промерзанию.
Спецы рекомендуют насколько это возможно не соединять все вентиляционные каналы в единую систему. Потому что при определенных метеорологических критериях, когда появляется оборотная тяга, противные запахи будут распространяться по всему дому.
Лучше будет сделать для каждой комнаты свою некоторую вытяжку, это естественно еще больше трудозатратный и накладный вариант, но по истечению времени вы удостоверьтесь, что он всецело себя оправдывает.
Раздельная вентиляция
Передовые типы кровель принуждают к созданию под них трудной системы конструкции кровельного пирога. Потому монтажные работы нужно делать с особенной бдительностью и точностью, чтоб не разрушить элементы стропильной системы, что может привести к ослаблению конструкции в общем.
Устройство вентиляционных труб
Обыденный вариант проходной вентиляции представляет из себя железный отрезок трубы, вставленный в отверстие крыши и закрепленный на ней в железном стакане. В трубе может устанавливаться особый клапан для задержки конденсата, а в верхней её части располагают вспомогающий дефлектор. Заканчивается труба защитным элементом (типичным зонтиком), которая предотвращает попадания дождика и снега вовнутрь системы.
Но в строй торговых точках можно найти больше современный вариант проходной вентиляционной трубы. Принцип её работы этот же, но есть и отличия, заставляющ?? сделать собственный выбор в пользу таковых труб:
- Внутренняя часть трубы выполнена из стали оцинкованной, а наружная из высококачественного полипропилена;
- Высота трубы может колебаться от 50 до 100 см;
- В нижней части размещено уплотнительное кольцо, которое позволяет исключить неплотное соединение;
- Сечение труб колеблются от 100 до 300 мм;
- Труба вначале утеплена, что дозволяет недопустить её промерзания;
- Существует возможность оборудовать трубу доп электрическим вентилятором;
- Высшая часть оборудована дефлектором, который позволяет усилить тягу, а так же защищены куполом от осадков.
Варианты проходных частей вентиляции
Обычно трубы комплектуются проходными элементами, с помощью которых они плотно крепятся к поверхности кровли, но бывают и исключения.
Если ваша труба была приобретена без этого элемента, его постоянно можно будет докупить в любом строительном магазине. Благо их существует большое число под хоть какой тип кровли и разной цветовой палитры.
Проходные элементы для труб
Кровельные аэраторы
Чтоб предупредить образование конденсата, способствующ?? развитию и распространению грибка и плесени, кровельная система обязана отлично вентилироваться. Для данных задач на крыше добавочно инсталлируются особые элементы, называем?? — аэраторы.
Принцип деяния
- Воздух будет поступать в особые технические отверстия установленные в карнизе крыши.
- Потом естественным образом проходя через всю крышу снизу ввысь он будет выходить через аэраторы расположенные поближе к коньку.
Конкретно такая обычная система естественного вентилирования и будет являться гарантией отсутствия образования конденсата под кровлей.
Принцип вентиляции крыши
Где расположить вентиляционную трубу
Располагать вентиляционные трубы на крыше идеальнее всего прямо над теми помещениями от которых случается отвод воздуха. Так достигнуть наибольшей тяги будет легче.
Если же этот возможности нет, то трубы идеальнее всего тогда устанавливать поближе к коньку крыши, а для их соединения с шахтами применять сгибающие бугристые переходники. Преимущество установки трубы в высшей части крыши, состоит в том, что огромную часть трубы можно оставить под крышей где тепло, а на улице оставить только её малую часть, которая будет отлично устойчива к ветру.
Места установки вентиляционных труб
Принципиально! Маленькая длина трубы над крышей значительно понизит тягу вентилируемого воздуха, а очень высочайшая потребуют наличие растяжек для фиксации. В СНиПе обозначено, что высота установки трубы на наклонной крыше обязана быть не меньше 0.5 м., для плоской довольно 0.3 м.

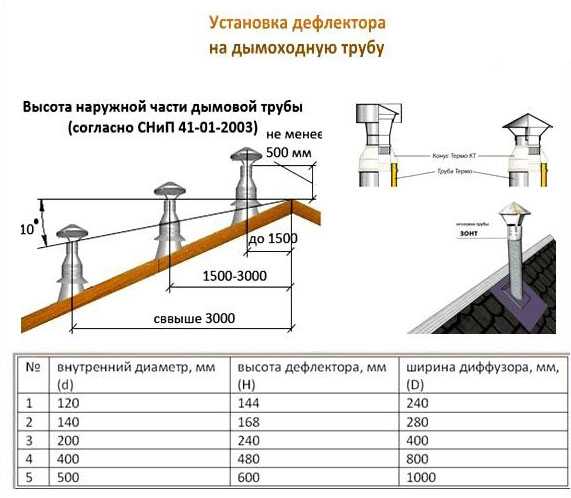

Расчет расположения труб
Главным условием расположения высшей части трубы, чтоб она находилась выше зоны ветрового подпора, в связи с тем, что мощный ветер может мешать нормальному оттоку воздуха из трубы, а то и совсем принуждать его идти в противоположную сторону.
Установка вентиляционной трубы
Давайте рассмотрим пример монтажа вентиляционной трубы на крыше накрытой железной черепицей. Все этапы работ можно расположить в последующем порядке:
- Сперва определяем место выхода трубы наружу через крышу. Потом по картонному шаблону, который идет в комплекте, маркером отмечаем очертание отверстия, где будет закреплен проходной элемент.
- Вооружившись ножницами по сплаву вырезаем в металлочерепице отверстие.
- Потом по соответственному шаблону уплотнителя, при помощи канцелярского ножика делаем отверстие в гидроизоляции. На уплотнитель наносим герметик, плотно соединяем его с гидроизоляцией и шурупами фиксируем его к обрешетке.
- На получившееся в крыше отверстие устанавливаем проходной элемент. Место вокруг отверстия отлично очищается от грязищи и пыли, смазываем резиновый уплотнитель и при помощи шурупов, плотно фиксируем проходной элемент к основанию черепицы.
- Вовнутрь проходного элемента вставляется вытяжная труба.
Уровнем проверяется на вертикальность и при помощи шурупов прочно фиксируется.
- Нижняя часть трубы с помощь гофрированного удлинителя соединяется с вытяжным каналом.
Для больше детализированного описания по монтажу трубы, вы сможете ознакомиться с этим видео:
Принципиально! Таким же методом случается установка вытяжной трубы на крыше с иным типом кровли. Зависимо от кровли, будут употребляться остальные виды проходных частей.
Как вы сумели удостоверится особенной трудности в процессе установки вытяжной трубы нет. Основное соблюдать меры предосторожности, работая на высоте. С этой целью непременно используйте страховочные ремни.
Монтаж вентиляционной трубы на кровле ондулин
говорит эксперт монтаж
Содержание
- Монтаж проходного элемента
- Установка вентиляционной трубы на кровлю
Эксплуатация зданий без эффективной вентиляции внутренних помещений невозможна. Начиная строительство дома своими руками систему очистки воздуха закладывают в проект, в старых домах ремонт крыши всегда совмещают с ревизией вентиляционных выходов.
Строительство мансарды и ремонт кровли тоже не обходятся без вентиляционных работ — в проветривании нуждается подкровельное пространство.
Узлы пересечения проходных элементов с ограждающими конструкциями крыши часто являются причиной протечек и нуждаются в правильном оформлении. Кровля Ондулин оборудуется вентиляционными трубами, основание которых имеет профиль покрытия. Это позволяет сделать примыкание герметичным и существенно упрощает монтаж.
Специалисты компании Ондулин подготовили видеоинструкцию, которая поможет Вам выполнить монтаж вентиляционной трубы на крыше в частном доме быстро и без ошибок.
Монтаж проходного элемента
Установка проходного элемента вентиляционной трубы Ондулин возможна двумя способами:
1. Настелите нижние ряды кровельного покрытия до места вывода вентиляции на крышу.
Установите проходной элемент. Торцевой нахлест основания вентиляционной трубы на нижний ряд ондулина должен составлять не менее 17 см.
Прибейте нижнюю часть проходного элемента по каждой волне кроме крайних — на них лягут боковые листы ондулина.
Приложите и разметьте боковые листы. Торцевой нахлест ондулина на верхнюю часть проходного элемента должен составлять не менее 17 см, боковой нахлест на основание равен одной волне. Обрежьте лишнее.
Для резки ондулина поперек волн используйте ножовку по дереву, электрический лобзик или ручную циркулярную пилу. Для облегчения работы смажьте рабочую поверхность инструмента машинным маслом или смочите водой.
Для резки ондулина вдоль волн можно использовать монтажный нож. Установите и закрепите боковые листы.
2. Настелите кровельные материалы ниже и по бокам места вывода вентиляции на крышу.
Установите проходной элемент поверх листов ондулина с боковыми нахлестами в одну волну. Торцевой нахлест основания вентиляционной трубы на нижний ряд ондулина должен составлять не менее 17 см.
Прибейте нижнюю часть проходного элемента по каждой волне.
Уложите следующий ряд кровельного материала. Торцевой нахлест ондулина на верхнюю часть проходного элемента должен составлять не менее 17 см.
Установка вентиляционной трубы на кровлю
Соберите вентиляционную трубу и закрепите на ней колпак-дефлектор. Он защищает канал от попадания атмосферных осадков и увеличивает тягу, повышая эффективность вентиляционной системы.
Установите собранную вентиляционную трубу на проходной элемент вертикально и закрепите по углам четырьмя саморезами.
После закрепления проходного элемента и установки вентиляционной трубы закончите монтаж кровли.
Скачать
Отправить на email
Как установить вентиляцию на крыше за 5 простых шагов
Вентиляция на крыше важна для экономии энергии в вашем доме. При правильной вентиляции вы можете быть уверены, что ваша система HVAC работает наиболее эффективно.
Также помогает предотвратить скопление влаги на чердаке. Вентиляционные отверстия на крыше могут защитить ваш дом от протечек, плесени и ледяных заторов. Это также помогает сделать вашу крышу более долговечной и долговечной.
И что в этом хорошего? Вентиляция на крыше не будет стоить вам много. А можно взяться за проект в одиночку и закончить его за день. Вот пять простых шагов о том, как установить вентиляцию на крыше для вашего дома.
Заголовок Источник изображения: Roofscapes Exteriors
Как установить вентиляционную решетку за 5 простых шагов
Отметьте места для вентиляционных отверстий
Первое, что нужно сделать, это забраться на чердак и вбить гвоздь в крышу. Это сделает отверстие прямо через вашу крышу и даст вам знать, где установить вентиляционные отверстия. Если на вашей крыше есть черепица, ее также можно снять, чтобы она выделялась, когда вы позже подниметесь на крышу.
Вбивание гвоздя изнутри чердака гарантирует, что вы не заденете ничего важного во время установки вентиляционного отверстия. Это способ избежать обрезания стропил или проволоки.
Если вы планируете установить несколько вентиляционных отверстий на крыше, этот шаг также может обеспечить их равномерное расположение. Проверьте, сколько вентиляционных отверстий в крыше необходимо для надлежащей вентиляции в вашем доме.
Тщательно спланируйте их, чтобы они работали на вас. Вентиляционные отверстия обычно располагаются возле коньков крыши. Доступны также ребристые вентиляционные отверстия или турбинные вентиляционные отверстия. Сначала убедитесь, что вы провели некоторое исследование или обратитесь за советом к профессионалу по кровле.
Удаление поврежденных гонтов
После того, как вы отметили места для вентиляционных отверстий на крыше, снимите черепицу, которая будет затронута.
Снимите гвозди или шурупы, используемые для их крепления. Не торопитесь делать этот шаг. Следите за тем, чтобы не повредить окружающие черепицы.
После удаления пораженных гонтов отложите их в сторону. Но не выбрасывайте их, так как вы будете прикреплять их позже.
Просверлите отверстие в крыше
Просверлите отверстие вокруг гвоздя, которым вы отметили вентиляционные отверстия. В зависимости от вентиляционного отверстия, которое вы будете использовать, вы можете просверлить круглое или прямоугольное отверстие в крыше.
Однако проще всего сделать статическую вентиляцию своими руками. Обычно он имеет коробчатую форму и меньше других вентиляционных отверстий, что упрощает обращение. Это пассивная вентиляция, которая работает, выталкивая тепло, поднимающееся в вашем доме.
При сверлении отверстий для статического вентиляционного отверстия убедитесь, что вы не заденете стропила. Если невозможно избежать размещения вентиляционных отверстий над стропилами, убедитесь, что пильный диск прорезает только кровельный материал.
При выполнении этого шага также важно надевать защитные очки или другие средства защиты глаз. Опилок будет много, поэтому будьте осторожны, чтобы они не попали вам в глаза.
Установите на место нижнюю черепицу
После того, как вы просверлите отверстие, вы можете поместить туда вентиляционную решетку. Но пока не устанавливайте. Это просто для того, чтобы отметить, где вы будете резать старую черепицу.
Нижние гонты должны проходить под вентиляционным отверстием, чтобы вода стекала прямо с них. Установка черепицы над вентиляционным отверстием может привести к скоплению влаги под вентиляционным отверстием и стать причиной протечек.
Вы можете использовать линейку, чтобы убедиться, что ваши измерения будут точными. Или вы также можете просто посмотреть на это. Используйте резак, чтобы отметить ширину вентиляционного отверстия на черепице. Просто будьте осторожны, чтобы не прорезать другие черепицы на крыше.
После обрезки черепицы по размеру вентиляционного отверстия вы можете использовать кровельную смолу или герметик, чтобы заделать старые отверстия от гвоздей в основании вашей крыши. Это предотвратит попадание воды в отверстия и не вызовет у вас проблем.
Теперь вы можете снова установить отрезанную черепицу. Закрепите их шурупами или гвоздями. Убедитесь, что они безопасны.
Установка вентиляционного отверстия на крыше
После переустановки нижней черепицы можно приступить к установке вентиляционного отверстия на крыше. Изучение того, как правильно установить крышку вентиляционного отверстия на крыше, сделает этот проект легким.
Нанесите немного кровельного гудрона или герметика вокруг проделанной ранее дыры. Вы также можете замазать нижнюю часть самого вентиляционного отверстия. В зависимости от того, что для вас проще, просто убедитесь, что у вас есть достаточное количество смолы. Это закрепит вентиляцию на крыше.
После того, как вы установили вентиляционные отверстия на место, пришло время прикрепить их к крыше. Некоторые вентиляционные отверстия имеют отверстия, чтобы вы знали, где их закрепить позже. Но если у вас есть вентиляционное отверстие без отверстий для гвоздей, эмпирическое правило состоит в том, чтобы разместить вокруг него от 4 до 6 гвоздей.
После того, как вы забьете вентиляционное отверстие, замажьте гвозди герметиком, чтобы ваша крыша оставалась водонепроницаемой. Затем вы можете переустановить верхние гонты так же, как и с нижними. Только на этот раз они остаются на крыше вентиляционного отверстия. Как только вы прибили верхнюю черепицу, все готово!
Установка вентиляционных отверстий на крыше
Источник изображения: Unsplash
Независимо от того, занимаетесь ли вы ремонтом кровли или просто обеспечиваете хорошую вентиляцию своего дома, установка вентиляционных отверстий на крыше — это простая задача, которая, несомненно, окупится. Надлежащая вентиляция в сочетании с хорошей изоляцией гарантирует, что ваши счета за электроэнергию не уйдут через крышу (каламбур).
Опять же, вот шаги по установке вентиляционного отверстия на крыше:
- Вбейте гвоздь в крышу, чтобы отметить место для вентиляционного отверстия.
- Удалите черепицу, на которую будет воздействовать вентиляционное отверстие.
Отложите их на потом.
- Просверлите отверстие вокруг гвоздя, которым вы отметили вентиляционное отверстие. Следите за тем, чтобы не прорезать стропила.
- Установите на место нижнюю черепицу. Обязательно замажьте старые отверстия от гвоздей. Правильно закрепите черепицу.
- Установите вентиляционную решетку с помощью кровельного гудрона и гвоздей. Для вентиляционного отверстия на крыше обычно требуется всего около 4–6 гвоздей, чтобы закрепить их на крыше. 9
- Кровельные работы Изображения Сложность
Сложность
Сделай сам, только если знаешь, что делаешь.
Время на выполнение6 часов
Это займет большую часть дня.
100–500 долларов
Самостоятельное выполнение работы имеет большое значение.
Нужна профессиональная помощь с вашим проектом?
Получите цитаты от профессионалов с самым высоким рейтингом.
What you’ll need:
TOOLS
- Ladder
- Circular saw
- Reciprocating saw
- Pencil
- Hammer
- Caulk gun
- Utility knife
SUPPLIES
- Static exhaust vents
- Nails
- Защитное приспособление для глаз
- Герметик
- Кровельная смола
- Кровельный клей
Большинство из нас знает, что тепло поднимается вверх, но мы можем не понимать, что это значит для нашей крыши или чердака.
Правда, теплая крыша или чердак обычно не проблема. Но очень горячий чердак, наполненный спертым воздухом, может вызвать серьезные проблемы, особенно если внутрь проникает влага. Возможность повреждения конструкции из-за плесени и тепла должна дать домовладельцам повод принять меры.
К счастью, установка люка на крыше может решить эти проблемы. Из этого пошагового руководства вы узнаете, как установить вентиляцию на крыше.
Подготовка к установке вентиляционного отверстия на крыше
Основное назначение вентиляционного отверстия на крыше — способствовать прохождению воздуха через чердак. Когда ваш чердак может, так сказать, дышать, он гораздо менее подвержен повреждениям из-за избыточного тепла или влаги внутри.
При подготовке стоит задаться вопросом: Вам нужно установить люк на черепицу?
Признаки того, что вам следует установить вентиляцию на крыше, включают:
Эрозия черепицы, особенно в течение гарантийных лет
плесень или плесень
Настройка ледяной плотины в течение зимы
Чрезмерная температура
Видимый урон от теплового или влажного на древесине
В условиях.
, вот еще два пункта, которые вам нужно проверить, прежде чем вы сможете приступить к установке вентиляционного отверстия на крыше своими руками.
Определите свои потребности в вентиляции крыши
В отличие от популярные мифы о вентиляционных отверстиях , больше вентиляционных отверстий не обязательно лучше. Вам нужно будет определить правильный размер, исходя из того, насколько велика ваша крыша, которую вы можете рассчитать, просто найдя площадь чердака.
Хорошим ориентиром является 150:1, что означает, что на 150 квадратных футов потолочного пространства на чердаке вам потребуется один квадратный фут вентиляции. Таким образом, для крыши площадью 450 квадратных футов вам потребуется установить три вентиляционных отверстия площадью 1 квадратный фут.
Если ваша крыша имеет пароизоляцию, которая используется для предотвращения проникновения влаги на чердак, используйте соотношение 300:1. Это связано с тем, что пароизоляция ограничивает количество влаги, которое может проникнуть внутрь.
Слишком сильная вентиляция просто сделает ваш чердак холоднее зимой без возможности выталкивания воздуха и влаги наружу.
Определите, какой тип вентиляционного отверстия на крыше лучше установили. Эта цена является хорошим ориентиром для потолочных вентиляционных отверстий и статических вытяжных вентиляционных отверстий.
Несмотря на то, что коньковые и софитные вентиляционные отверстия являются популярными вариантами, для коньковых вентиляционных отверстий требуется один конек на крыше, которого у некоторых нет. Вентиляционные отверстия, подобные тем, которые некоторые люди устанавливают в качестве вентиляционных отверстий в ванной, устанавливаются под карнизом вашей крыши, что, в зависимости от планировки вашего чердака, может быть неэффективным местом для выпуска горячего воздуха.
Статическая вытяжка — лучший вариант для многих домовладельцев, поскольку он обеспечивает максимальную гибкость. Они бывают различных форм и размеров (конусные, цилиндрические, коробчатые и т.
д.) и могут быть установлены практически на любом типе кровли.
Выберите расположение вентиляционного отверстия
Фото: SLRadcliffe / iStock / Getty Images Plus / Getty Images
Первым шагом к установке вентиляционного отверстия на крыше является выбор наилучшего места. Для стационарных вентиляционных отверстий лучшее место где-то рядом с вершиной крыши. Поднимающееся тепло будет выходить естественным путем, помогая создать эффект вакуума, удаляющий теплый воздух и влагу.
Определите идеальное место, затем с помощью молотка и гвоздя отметьте точку, где вы будете прорезать крышу для каждого вентиляционного отверстия.
Надежно установите лестницу
Вам нужно будет забраться на крышу, чтобы снять черепицу и подготовить территорию снаружи. Убедитесь, что соблюдаете меры безопасности на лестнице , например, попросите кого-нибудь держать лестницу снизу, пока вы работаете. Работайте только в хороших погодных условиях, то есть без ветра, дождя или экстремальных температур, и обязательно поднимайтесь медленно и по одной ступени за раз.
Обратитесь к местному кровельщику за помощью в установке новых вентиляционных отверстий, если вам неудобно подниматься на крышу.
Ослабление и удаление гонтов
Фото: coachwood / Adobe Stock
С помощью молотка вытащите гонты из мест, отмеченных гвоздями на крыше. Если ваша черепица скреплена кровельными гвоздями, вам также необходимо удалить их.
Потяните черепицу назад, чтобы обнажить участок. Освободите достаточно места для размеров выбранного вами типа вентиляционного отверстия, а также немного больше, чтобы вы могли правильно обрезать черепицу, чтобы установить ее позже.
Спуститесь с крыши и вернитесь на чердак.
Измерьте и отрежьте
Вернувшись на чердак, обведите карандашом внешнюю сторону каждого из вентиляционных отверстий в том месте, где они будут установлены. С помощью циркулярной пилы сделайте соответствующие надрезы для каждого вентиляционного отверстия на крыше. Удалите древесину и убедитесь, что каждое отверстие подходит.
Установите вентиляционные отверстия на крыше и загерметизируйте края
Фото: BanksPhotos / iStock / Getty Images Plus / Getty Images
Вставьте каждый выпускной клапан в созданное вами отверстие. Вернитесь на крышу, затем загерметизируйте края, чтобы убедиться, что они хорошо герметизированы.
В некоторых вентиляционных системах устройство можно привинтить или прибить гвоздями непосредственно к крыше. Это хороший способ закрепить его, но герметизация также обеспечит достаточную защиту, если вы правильно вырезаете отверстие, чтобы оно подходило.
Переустановите черепицу
С помощью универсального ножа сделайте надрезы на черепице, чтобы они подошли по краям новых вентиляционных отверстий. Лучше всего выполнять эту часть на земле, а не на крыше.
Прикрепите черепицу, чтобы она плотно прилегала к вентиляционному отверстию, используя кровельный клей (и кровельные гвозди, если необходимо).
Установить вентиляционную решетку своими руками или нанять профессионала?
Монтаж или ремонт крыши своими руками следует выполнять только в том случае, если вы чувствуете себя комфортно, работая на крыше.
Если вам неудобно находиться там, лучше всего нанять местного специалиста по кровле .
Всегда нанимайте лицензированного и застрахованного специалиста по кровельным работам. Это важно, потому что в случае, если что-то пойдет не так, вы не будете нести ответственность. Также разумно попросить их рекомендации.
Часто задаваемые вопросы
Вентиляционные отверстия необходимы для большинства крыш, поскольку они помогают циркулировать теплому воздуху из вашего дома и уменьшают скопление влаги на чердаке. Установка вентиляционных отверстий может предотвратить повреждение плесенью, чрезмерное тепловое повреждение и другие формы износа в верхней части вашего дома.
Установка вентиляционных отверстий на крыше может помочь снизить расходы на электроэнергию, если вы используете кондиционер в летние месяцы. Когда тепло задерживается на чердаке, оно может вернуться обратно в ваш дом, вызывая повышение температуры в помещении, что усложняет работу кондиционера.
