Установка вытяжки наклонной: Установка наклонной вытяжки своими руками

Содержание

Установка наклонной вытяжки на кухне: правила и советы

Кухонная вытяжка является очень важным элементом создания комфортабельного проживания в доме или квартире. Ведь она способствует устранению кухонных запахов, которые распространяются по всему помещению даже при закрытых дверях и открытом окне. Сегодня очень популярными являются наклонные вытяжки. Подобрать такого рода оборудование не составит труда: рынок переполнен всевозможными моделями, безукоризненно выполняющими свои функции.

Особенности наклонной вытяжки

Наклонная вытяжка очень эффектно смотрится в общем интерьере кухни

Наклонная вытяжка быстро и качественно устраняет запах и гарь, смотрится очень стильно, идеально дополняя стильный интерьер кухни. Кроме того, она:

  • работает практически бесшумно благодаря установке нового двигателя;
  • обладает сенсорным выключателем, благодаря которому можно настроить работу устройства быстро и просто;
  • имеет «умный» дисплей, который подскажет какой режим приемлемей всего использовать в индивидуальной ситуации;
  • оснащена специальными галогенными лампами, которые не раздражают зрение человека.

Совет! Приобрести наклонную вытяжку можно как с дисплеем, так и с кнопочным управлением. Модель NR-MV M IX изготовлена в современном стиле для тех, кто привык к управлению кнопками. При этом функциональность обоих вариантов управления одинакова.

Благодаря незначительным габаритам наклонные вытяжки устанавливают на маленьких кухнях, где важно сохранить буквально каждый сантиметр пространства. Для более вместительных кухонь можно подобрать наклонные вытяжки больших размеров.

На что обратить внимание при выборе наклонной вытяжки на кухню

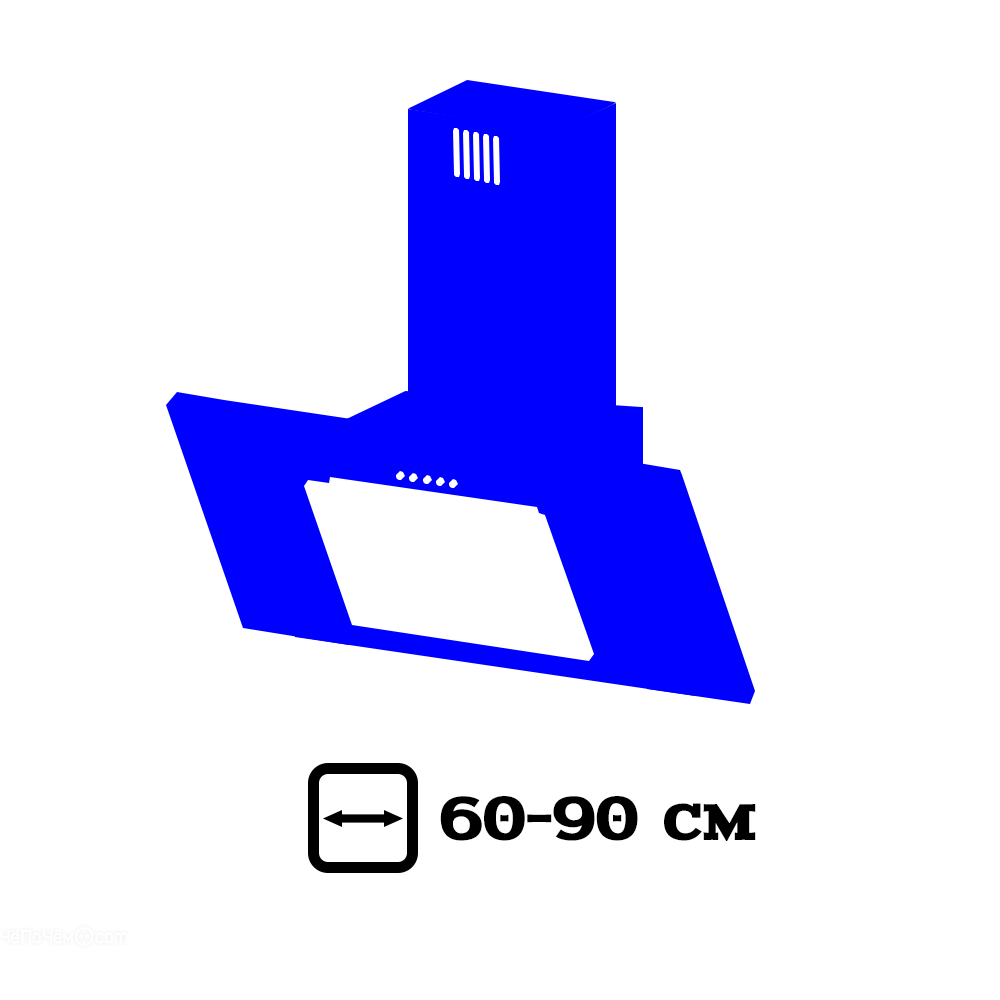

Размер вытяжки

Отличное решение для малогабаритной кухни

Ширина оборудования колеблется от 350 до 1200 мм. В небольших кухнях установлены соответственно малогабаритные плиты. Именно поэтому и вытяжка потребуется небольшая. Как правило, ширина плиты составляет около 50 см, то и вытяжку стоит приобретать шириной в 50 см. Для больших помещений, в которых установлены плиты таких же размеров можно установить более «солидные» приборы.

Производительность

А именно с количеством воздуха, проходящего через вытяжку за 1 час работы. Для определения производительности используется формула: объем помещения кухни*12+15%. Такой расчет не только повысит эффективность оборудования, но и снизит нагрузку на него. К примеру, для кухонного помещения в 17 м2 идеально подойдет вытяжка производительностью 1500 м3/час. Для небольших кухонь можно использовать и вытяжки производительностью до 1000 м3/час

Тип установленного фильтра

Современное оборудование может быть оснащено угольным одноразовым фильтром, который подлежит периодической замене. Также в наклонных вытяжках могут устанавливаться многоразовые жироулавливающие фильтры, уход за которыми заключается в периодическом мытье с моющим средством

Внешний вид и расцветка

Подобрать вытяжку можно не только по внешнему виду, но и по дополнительных функциях: наличию таймера, автоматического отключения.

Материалы и инструменты для монтажа вытяжки

  • Перфоратор.
  • Отвертка.
  • Рулетка.
  • Карандаш.
  • Уровень.

Также необходимо запастись и материалами:

  • гофрированной трубой, по которой будет транспортироваться грязный воздух и гарь;
  • специальная решетка, которая станет своеобразным переходником от гофротрубы к вентиляционному каналу;
  • хомуты для фиксации гофротрубы к решетке воздуховода.

Совет! При приобретении гофротрубы и решетки стоит отдавать предпочтение изделиям с одинаковым диаметром. Такой подход позволит намного проще закрепить гофротрубу на решетке, да и внешний вид будет аккуратным.

Определение высоты установки

Рынок предлагает громадное количество дизайнерских решений наклонных вытяжек

Установка наклонной вытяжки на кухне своими руками своими руками зависит от вида варочной поверхности и модели самой вытяжки. Благодаря использованию жаропрочных материалов наклонную вытяжку можно крепить значительно ниже, чем классические модели. Как правило, высота крепления вытяжки указана в инструкции к устройству. Именно в аннотации можно узнать, как установить наклонную вытяжку, ведь каждая модель устройства индивидуальна.

Важно! Высота крепления наклонной вытяжки должна быть более 35 см над электрической плитой и более 55 см над газовой поверхностью.

Следующим этапом в выполнении измерительных работ является определение размера отверстий на внешней стороне корпуса оборудования, благодаря которым вытяжка и будет крепиться к стене и нанесения показателей на стену, где будет находиться устройство. Размеры следует снимать очень точно, определив их горизонтальность на поверхности с помощью уровня, так как после установки вытяжки переделывать и поправлять ее не получится. Крепиться вытяжка к стене должна надежно и прочно.

Выполнение сверлильных работ

С помощью перфоратора следует произвести отверстия на предварительно размеченных местах. Также следует сделать и отверстия под крепление решетки. Для выполнения работ по креплению вытяжки потребуется сверло диаметром 8 мм. Готовое отверстие «заколачивается» дюбелем 50-кой, в который и вкручиваются саморезы 50 мм. Для крепления решетки используется сверло меньшим диаметром, и, соответственно, меньшие крепежные элементы: 6-миллиметровые будут в самый раз. После установки крепежных элементов выполняется фиксация самой решетки. Как правило, вентиляционная решетка фиксируется с помощью четырех саморезов.

Важно! Прежде чем начать сверлильные работы стоит убедиться, что в местах разметки не проходит скрытый кабель. Для выполнения такого определения потребуется специальный прибор, к примеру, «Сигнализатор скрытой проводки Е121».

Подключение вытяжки к линии электропередач

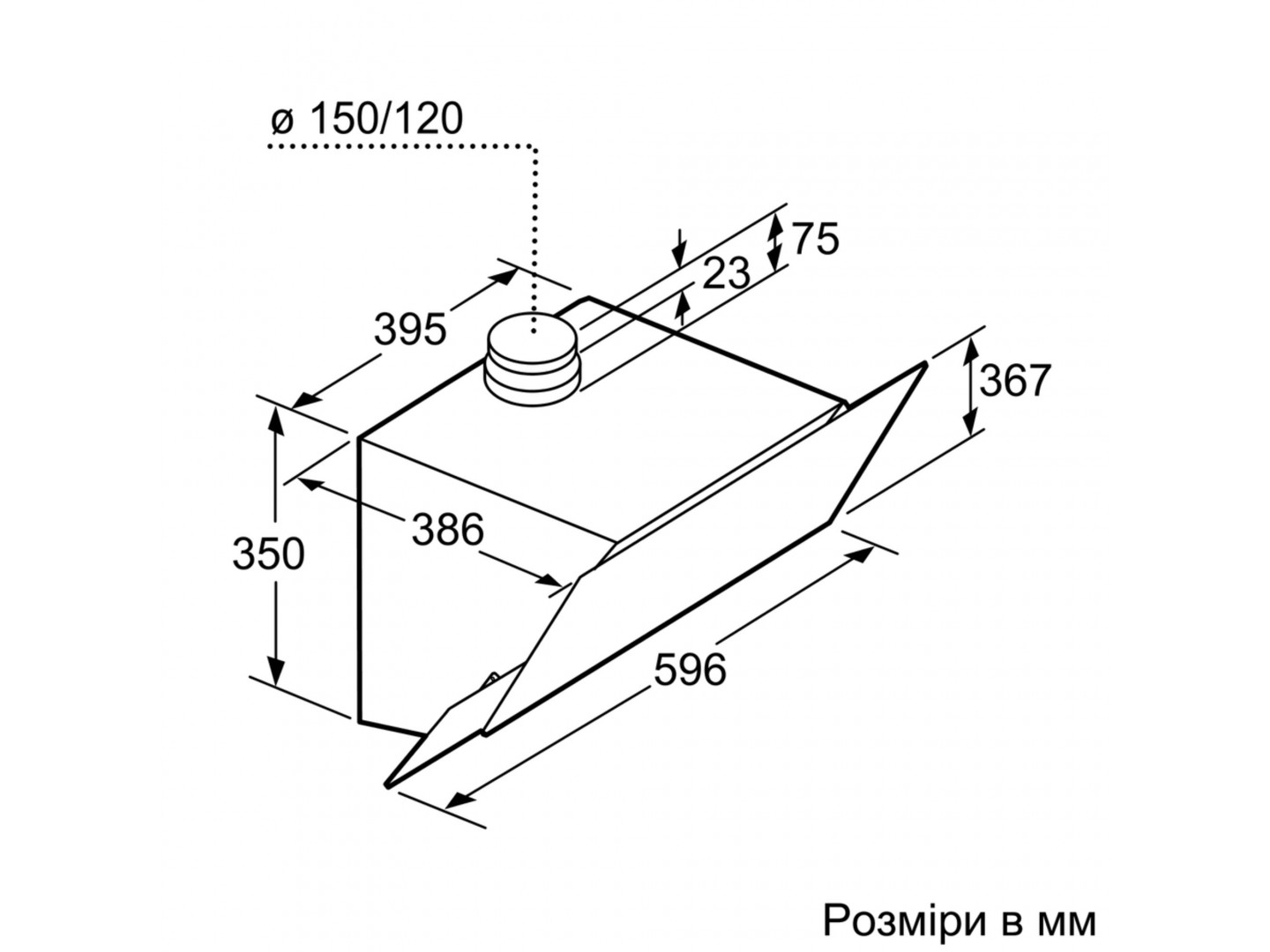

Конструктивная схема наклонной вытяжки — необходимо изучить перед монтажом
  • Такой вид работ не является сложным и заключается в изолировании всех имеющихся контактов.
  • Подключать вытяжку стоит после того, как в квартире отключено электричество – это обязательное правило для работы с электролиниями.
  • После подключения оборудования стоить его проверить на работоспособность, а именно функциональные возможности и наличие тяги.

Крепление гофрированной трубы

Крепление гофротрубы начинается с фиксации ее к решетке: труба надевается на выступ специальной решетки и надежно фиксируется с помощью хомутов. Свободный конец гофры крепиться к установленной вытяжке. Стыки обрабатываются силиконовым герметиком.

Важно! Во избежание уменьшения тяги стоит гофру размещать максимально ровно. Монтаж наклонной вытяжки не терпит резких углов и поворотов.

Декорирование вытяжки

Для создания красивого внешнего вида в помещении, после того как работоспособность оборудования проверена, необходимо:

  • установить декоративный короб, закрывающий места соединения;
  • спрятать гофру, идущую от вытяжки к вентиляционному каналу.

Для создания стильного вида в кухне вытяжку с отводом в вентиляцию оформляют в одном направлении с помещением.

Правильно установленная вытяжка эффективно всасывает гарь и кухонные запахи, не позволяя им распространяться по квартире. Повысить эффект использования оборудования можно, если оставить его включенным на минимальных оборотах еще несколько минут после окончания приготовления пищи.

Навигация по записям

Как правильно установить наклонную вытяжку Elikor – рекомендации

Основным отличием наклонных вытяжек от других моделей является расположенная по горизонтали рабочая панель. Чаще всего она изготовлены из закаленного стекла разных оттенков, иногда – из нержавеющей стали или комбинации этих материалов. Компания Elikor выпускает широкий ассортимент наклонных моделей в различных вариациях дизайна и цветовых решений. В этой статье мы расскажем, как правильно установить вытяжное устройство, чтобы оно полноценно выполняло свои функции.

Установка наклонной вытяжки – инструменты и последовательность работ

Преимуществом наклонных вытяжек Эликор являются новейшие разработки в области очистки воздуха. В приборах используется технология периметрального всасывания, улучшающая производительность в среднем на 20% без увеличения мощности двигателя. Вытяжные устройства работают довольно тихо – уровень шума редко превышает 54 дБ. Кнопочные и сенсорные элементы управления обеспечивают простой доступ ко всему функционалу, а экономичные светодиодные и галогеновые светильники повышают комфорт во время работы на кухне.

Наклонная вытяжка будет полноценно выполнять свои функции только в том случае, если вы правильно установите ее. Особенности конструкции позволяют монтировать вытяжные устройства наклонного типа существенно ниже, чем другие. Если плита электрическая, высота монтажа может составлять от 35 см, если газовая – от 55 см.

Чтобы закрепить корпус вытяжки на стене вам потребуются перфоратор, отвертка, рулетка, уровень, карандаш или маркер. Если прибор будет работать в режиме отвода, нужно подготовить гофротрубу необходимой длины или пластиковый воздуховод, фиксирующие хомуты и специальную решетку для вентиляционного канала.

После того, как вы определили высоту установки вытяжки над поверхностью плиты, необходимо сделать разметку в соответствии с креплениями на корпусе прибора. В отмеченных местах при помощи перфоратора пробиваются отверстия. В них необходимо вставить дюбели и вкрутить саморезы. На этом же этапе выполняются выемки под решетку вентиляции.

Гофротруба сначала соединяется с решеткой, а затем другой конец воздуховода фиксируется на корпусе вытяжки. Соединения выполняются при помощи хомутов, все стыки герметизируются силиконовым составом. Зоны соединений маскируются при помощи декоративного короба.

Последний этап установки наклонной вытяжки – подключение к электросети и тестирование работы.

Грамотно установленное вытяжное устройство будет эффективно удалять все запахи и испарения.

Заказывайте в нашем каталоге наклонные вытяжки Elikor с официальной гарантией производителя. К приборам прилагается инструкция с описанием процесса монтажа.

определение высоты, крепление, подключение к электропитанию.

Кухонная вытяжка стала незаменимым помощником на кухне. Это не удивительно, ведь в процессе готовки в воздухе скапливается большое количество продуктов горения и частичек жира, которые оседают, загрязняя мебель. Одной из самых востребованных на рынке моделей считается наклонная вытяжка, сочетающая в себе стильный лаконичным дизайн и высокую производительность. Поговорим об особенностях её установки.

Содержание статьи

Особенности установки наклонной вытяжки на кухне

Способ установки наклонной вытяжки зависит от принципа её работы. Различают отводные модели — они не очищают воздух, а отводят его в вентиляционную шахту, рециркуляционные — очищают воздух с помощью угольного и жирового фильтров, и комбинированные — имеющие максимальную производительность за счёт сочетания отвода и фильтрации воздуха.

ВНИМАНИЕ! При монтаже отводных и комбинированных приборов стоит предусмотреть наличие вентиляционного отверстия и продумать схему прокладки к нему воздуховода.

Материалы и инструменты

Если с моделью определились, переходим к монтажу. Помимо самого прибора, нам нужны:

  • рулетка;
  • уровень;
  • перфоратор;
  • отвёртка;
  • карандаш.

Для монтажа отводной техники дополнительно понадобится вентиляционная решётка с отверстием для воздуховода, гофрированная труба и соединительные хомуты.

ВНИМАНИЕ! Диаметр отверстия в вентиляционной решётке и диаметр гофрированной трубы должны быть одинаковыми.

Определение высоты монтажа наклонной вытяжки

Высота установки прибора для каждой модели индивидуальна, она указана в инструкции по эксплуатации. Несмотря на то что современная техника оборудована жаропрочными стёклами, существуют стандартные рекомендации по определению высоты, которые зависят от типа варочной поверхности.

При монтаже над газовыми плитами нижний уровень должен быть не менее 55 см, над электрическими — не менее 35 см.

Крепление вытяжки

Первым делом необходимо наметить крепёжные отверстия на стене, предварительно сняв размеры с внешней стороны корпуса прибора. Горизонтальные линии на стене отмечают с использованием строительного уровня строго горизонтально. Проверьте, не проходит ли в местах сверления отверстий скрытый кабель. Для этого можно использовать сигнализатор скрытой проводки.

После, с помощью перфоратора просверлить отверстия в стене, в намеченных местах. Если стена выложена кафелем, то сначала просверлить сверлом для керамики в безударном режиме кафель, а только потом перфоратором бетон. В полученные отверстия вставить дюбеля и вкрутить саморезы, не докручивая около 6–7 мм до конца.

Навесить прибор на саморезы, открыть стеклянную дверку, снять жировой фильтр и вкрутить саморезы до конца. Вставить фильтр обратно.

Подключение к электропитанию

К электропитанию подключаем путём включения вилки в розетку. Желательно, чтобы розетка была заранее проведена на уровне прибора или спрятана за его корпусом. Средняя мощность бытовой вытяжки примерно 160 Вт. Для её подключения будет достаточно провода с сечением 1,5 мм2.

Крепление гофрированной трубы

Первым делом необходимо установить вентиляционную решётку с отверстием. Гофротрубу вставляем в отверстие решётки, закрепляем хомутами и промазываем стыки герметиком. Второй конец трубы соединяется с вытяжкой, швы обрабатываются герметиком. Трубу необходимо устанавливать максимально ровно, избегая крутых углов.

ВНИМАНИЕ! Чем больше углов и поворотов в воздуховоде, тем меньшая производительность будет у вытяжки. Один поворот сокращает производительность примерно на 10%.

Воздуховод из гофрированной трубы смотрится не очень эстетично и может испортить интерьер кухни. Для того чтобы его спрятать, монтируют декоративный короб из гипсокартона, который красится в цвет стен или мебели, или же обклеивается обоими.

Перед монтажом короба следует проверить работоспособность вытяжки, «прогнать» её во всех режимах. Если всё работает исправно, можно переходить к декоративному коробу.

Преимущества конструкции наклонной вытяжки

Помимо стильного и эргономичного дизайна, наклонная вытяжка обладает ещё целым рядом преимуществ. Таких, как:

  • низкий уровень шума, за счёт применения усовершенствованных двигателей;
  • большая производительность, которая достигается, в том числе благодаря наклонной рабочей поверхности, улавливающей потоки поднимающегося от варочной панели воздуха во время его естественного движения;
  • сенсорный дисплей, простота очистки по сравнению с кнопочным;
  • автоматическое включение, выключение и подбор оптимальной мощности для наибольшей производительности.

Конструкция наклонной вытяжки позволяет без специальных навыков произвести её монтаж в помещении. При правильной установке прибора микрочастицы жира, гарь и другие неприятные запахи будут полностью поглощены техникой, а в интерьере кухни появится своя изюминка.

Подпишитесь на наши Социальные сети

Все о наклонных вытяжках: возможности, функции, монтаж

В любом магазине бытовой техники вам предложат огромный выбор вытяжных устройств. Однако наклонные вытяжки сразу будут выделяться на общем фоне благодаря своему необычному дизайну, созданному с учетом современных требований. Изменение формы прибора, то есть установка рабочей панели под углом к плите, решило сразу несколько задач, в том числе и с размещением на маленькой площади.

Наклонные вытяжки для кухни выглядят стильно и современно. Они практически не занимают места, в отличие от купольных моделей, и украшают кухню, в отличие от подвесных и встраиваемых. Но внешний вид не является основной характеристикой бытовых вытяжных устройств. При их выборе основное внимание следует обращать не на дизайн, а на технические характеристики, в первую очередь на производительность. Справляются ли наклонные модели со своей основной функцией – очисткой воздуха на кухне? Об этом, а также о том, как выбрать наклонную вытяжку, вы узнаете, прочитав эту статью.

Устройство и принцип работы

Как работает наклонная вытяжка? Точно так же, как и любая другая, – ее внутреннее устройство ничем не отличается. Внутри корпуса, сделанного в основном из закаленного стекла и нержавеющей стали, находится мощный мотор, управляющий работой вентилятора. Чем мощнее двигатель, тем выше будет производительность вытяжного устройства, то есть оно сможет обработать большее количество воздуха в течение часа.

Воздух, идущий от плиты, загрязнён большим количеством различных примесей, в том числе и частицами жира. Если они попадут на двигатель или вентилятор, механизм вскоре выйдет из строя. Чтобы этого не случилось, сразу за декоративной рабочей панелью наклонной вытяжки располагаются фильтры. Их вид и количество зависит от принципа работы прибора.

Вытяжное устройство может работать по принципу отвода или рециркуляции. В первом случае загрязненный воздух просто удаляется из помещения в канал вентиляции или напрямую на улицу. При установке вам придется смонтировать воздуховод. Зато фильтр понадобится всего один – жировой, который уже идет в комплекте. Желательно, чтобы он был многоразовым (металлическим), а не одноразовым (акриловым или флизелиновым).

Если наклонная вытяжка работает по принципу рециркуляции, то есть не выводит воздух, а очищает его, в дополнение к жировому фильтру придется установить угольный, отвечающий за более тонкую очистку. Угольные картриджи многоразового использования пока встречаются редко, поэтому менять элементы придется раз в 3-4 месяца.

Конструкция наклонной вытяжки обязательно включает встроенную подсветку. Лампы накаливания не используются – производители стараются сделать вытяжные устройства максимально энергоэффективными. Самые популярные варианты – галогеновые и светодиодные светильники.

В качестве элементов управления используются кнопочные и сенсорные панели. Вытяжки с сенсором стоят дороже, но являются более функциональными. Кроме стандартных режимов очистки воздуха эти модели оснащаются современным функционалом. Например, могут самостоятельно отключаться по истечении заданного времени, дают возможность регулировать интенсивность освещения, могут управляться на расстоянии при помощи пульта или смартфона, синхронизируются с варочной панелью.

Одним из важных элементов конструкции вытяжного устройства является антивозвратный клапан. Им комплектуется все больше моделей. Простой прибор не дает грязному воздуху из вентиляционного канала попасть обратно в помещение, когда вытяжка выключена.

Преимущества и недостатки наклонных вытяжек

По сравнению с другими моделями, наклонные вытяжки можно считать сравнительно «молодыми» – на рынке они появились последними. Однако поклонников у этих приборов становится все больше. Этому способствовали многочисленные плюсы данного вида вытяжных устройств.

Об одном из преимуществ мы уже упоминали выше – это эстетичный внешний вид и дизайн, идеально подходящий для современных интерьеров. Вытяжку можно выбрать в тон варочной поверхности, мебели, столешницы или сделать ее контрастным акцентом. Производители предлагают множество вариаций расцветок, экспериментируют с материалом и формами. Стекло, металл, керамика – выбирайте то, что вам по вкусу.

Второе преимущество наклонной вытяжки – это ее эргономичность. Благодаря необычному расположению рабочей панели прибор практически не занимает места над плитой. Во время готовки вы не будете задевать его головой. Некоторые модели дают возможность регулировать уровень наклона.

Вытяжные устройства наклонного типа являются одними из самых технологичных. В них устанавливаются мощные, и при этом экономичные двигатели. Производители подумали и о шумоизоляции – современные технологии позволяют сделать работу наклонной вытяжки практически бесшумной.

Установить наклонную модель очень просто. Вы легко справитесь с работой без посторонней помощи, особенно если не планируете прокладывать воздуховод. Приборы с электронным управлением оснащаются специальными индикаторами, сигнализирующими о загрязнении фильтров.

Найти минусы наклонных вытяжек довольно сложно. Раньше недостатком была высокая цена приборов, однако сейчас в продаже можно найти большое количество бюджетных моделей.

Производительность

Глядя на тонкие и изящные наклонные модели, многие сомневаются, что они способны очищать воздух наравне с купольными, которые до недавних пор считались самыми мощными. Производительность кухонной вытяжки является одним из главных критериев ее выбора, так как именно от нее зависит эффективность работы прибора. Какими показателями могут похвастаться наклонные модели?

Вытяжки данного типа выпускаются как для маленьких, так и для больших кухонь. Соответственно, отличается и их производительность. Характеристики современных моделей впечатляют – за час работы многие из них способны очистить до 1200 м3 воздуха. Для кухни средних размеров вы легко подберете в магазине прибор с производительностью 450-600 м3/час.

Расчет производительности вытяжки нужно провести еще до ее покупки. Для этого вы можете воспользоваться самым простым способом. Для начала измерьте площадь вашей кухни и высоту потолков – эти данные пригодятся для составления формулы. Согласно санитарным нормам, воздух в помещении должен очищаться 12 раз в течение часа. При расчете необходимо также учесть посторонние факторы, например, сопротивление угольного фильтра, изгибы воздуховода или вентиляционного канала. Для этого полученный результат нужно увеличить примерно на 30%.

Итак, вот что у нас получилось:

(площадь кухни х высота потолков) х 12 х 1.3 = производительность вытяжки.

Данную формулу следует немного изменить, если вы используете не электрическую, а газовую плиту. Коэффициент кратности очистки воздуха меняете с 12 на 15. Формула учитывает только площадь кухни, однако, если у вас квартира-студия или кухонное помещение не отделено от остальных дверью, придется учитывать общую площадь комнат.

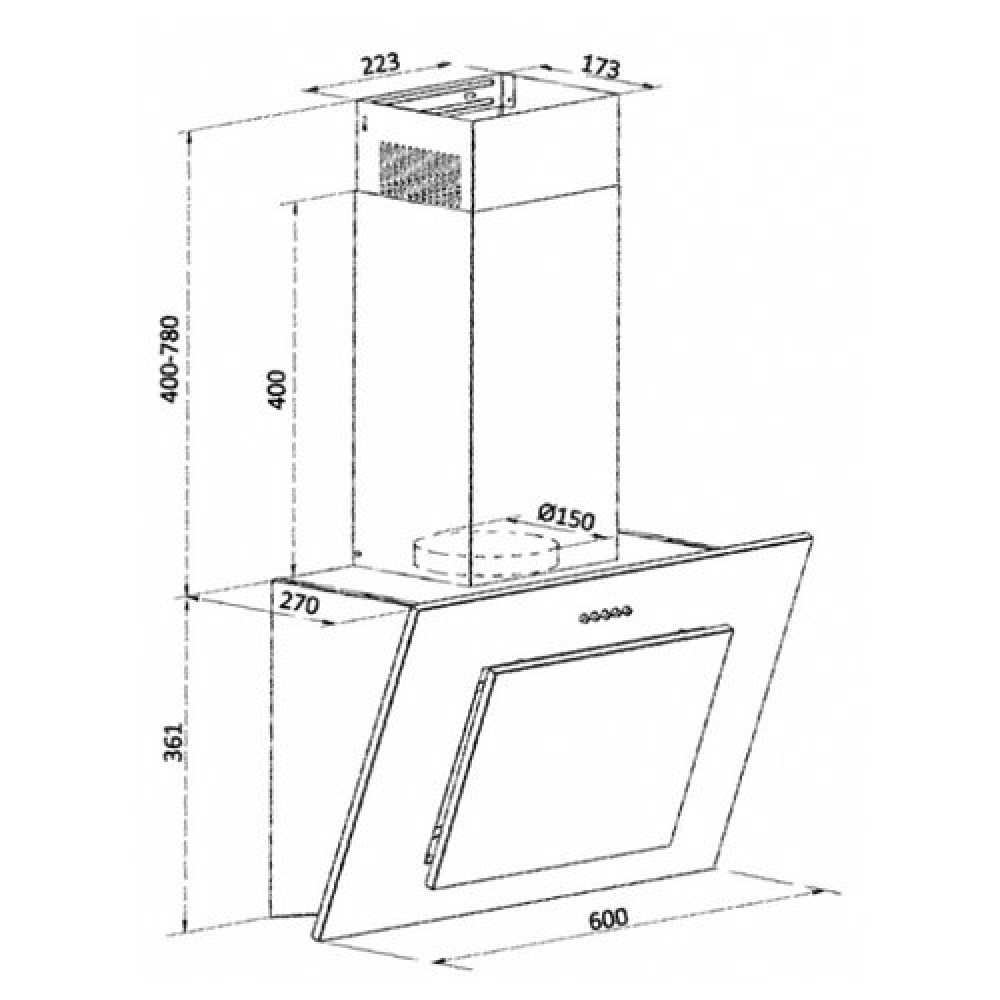

Размеры

Размеры наклонной вытяжки подбираются по тому же принципу, что и остальных воздухоочистительных устройств, а именно – в зависимости от габаритов варочной панели. Самым важным параметром является ширина прибора. Производители предлагают достаточно широкий размерный ряд – от 30 до 120 см.

Небольшие вытяжные устройства (30-45 см) предназначены для варочных панелей типа «Домино». Если вы поставили плиту на 3-4 конфорки, вам потребуется наклонная вытяжка шириной 50-60 см. Модели на 90 см являются одними из самых популярных. Их покупают как для варочных панелей на 5-6 конфорок, так и для четырехконфорочных. Такой подход многие специалисты считают правильным – габариты наклонной вытяжки в идеале должны превышать ширину варочной поверхности или хотя бы соответствовать ей. Если рабочая панель вытяжного устройства меньше, его эффективность заметно снижается. Поэтому, чтобы выбрать размер вытяжки на кухню, вам достаточно измерить плиту.

Энергопотребление

Потребляемая мощность вытяжки – это количество электроэнергии, которое прибор использует за час работы. Не стоит путать этот показатель с производительностью – хоть они и взаимозависимы, однако определяют абсолютно разные технические характеристики.

Потребляемая мощность вытяжки измеряется в киловаттах (кВт). Современные производители предлагают модели с мощностью от 150 до 600 Вт. Как правило, чем мощнее двигатель, тем эффективнее работает прибор. Все более популярными становятся экономные модели, потребляющие минимум электроэнергии и при этом показывающие высокую производительность. Среди наклонных вытяжек таких приборов больше всего.

Выбирая вытяжное устройство, обязательно обращайте внимание на мощность потребления, особенно если вы готовите много и часто. Рекомендуется также выбирать производительность прибора с небольшим запасом, чтобы как можно реже использовать максимальную скорость. Таким образом, можно уменьшить потребление электроэнергии и продлить срок эксплуатации техники.

Правила установки

Установка наклонной вытяжки не потребует от вас особых усилий – пристенный монтаж считается одним из самых простых. Для работы вам потребуются самые простые инструменты: отвертка, перфоратор, карандаш, рулетка и уровень.

Так как вытяжные устройства могут работать в двух разных режимах, то и способов установки два. Для моделей, работающих по принципу отвода, необходимо будет проложить воздуховод. Для этого вам потребуется гофрированная труба или специальные пластиковые коробы, решетка-переходник для вентиляционного канала, специальные хомуты для фиксации трубы. Для монтажа наклонной вытяжки, работающей в режиме рециркуляции, всего этого не потребуется – вам нужно будет просто закрепить корпус прибора на стене и подключить его к розетке.

Благодаря особому расположению рабочей панели и использованию жаропрочных материалов в конструкции корпуса, высота установки наклонной вытяжки может быть меньше, чем других моделей воздухоочистительных приборов. Например, расстояние до поверхности газовой плиты может составлять всего 55-60 см.

Работы по установке начинаются с разметки. Необходимо определить размер и расположение отверстий для крепежа и нанести соответствующие отметки на стену. Затем в отмеченных местах при помощи перфоратора просверливаются отверстия. В каждое из них забиваются дюбели, а затем вкручиваются саморезы, на которых будет держаться корпус вытяжного устройства.

Далее приступаем к креплению гофрированной трубы или пластикового воздуховода. При помощи специальных хомутов производится фиксация на корпусе вытяжки и специальном переходнике на вентиляционном отверстии. Если для прокладки воздуховода вы выбрали гофру, ее желательно замаскировать при помощи декоративного корпуса или спрятать в кухонной мебели. Подключать вытяжное устройство к электросети можно при помощи обычной розетки.

Наклонные вытяжки в интерьере кухни

Классические вытяжные устройства всегда найдут своих поклонников. А наклонная вытяжка – это лучшее решение для современного интерьера кухни. Они специально создавались для стилей хай-тек, модерн, минимализм. В классических и деревенских интерьерах эти приборы будут смотреться неуместно.

Для изготовления корпуса приборов используются комбинации различных материалов: закаленное стекло, нержавеющая сталь, пластик, что дает возможность создавать модели различных цветов. Самыми популярными и покупаемыми являются черные и белые вытяжки. Связано это с тем, что вытяжное устройство чаще всего выбирается под цвет варочной панели.

Цвет вытяжки можно выбрать и по другому принципу. Например, он может сочетаться с фасадами кухонной мебели, отделкой стен, оттенком и материалом столешницы. Или наоборот, стать ярким акцентом в дизайне. Для этого можно купить модель яркого оттенка: красного, желтого, голубого, зеленого и т. д. Некоторые устройства, украшенные росписью и узорами, больше похожи на картины.

Характеристики и преимущества наклонных вытяжек Korting

Удачное сочетание дизайна, функционала и производительности – основная характеристика наклонных вытяжек Korting. Немецкая компания, созданная в 1989 году, успешно конкурирует с более известными европейскими брендами, предлагая покупателям качественные и недорогие вытяжные устройства. Благодаря постоянному внедрению современных технологий и усовершенствованию конструкции, наклонные вытяжки Korting отличаются не только высокой производительностью, но и максимально комфортной эксплуатацией. Пользователи отмечают очень тихую работу приборов, простоту управления и ухода.

Наклонная вытяжка Кортинг, установленная на вашей кухне, в течение часа работы способна очистить 650-1100 м3 воздуха. Высокая производительность стала возможной благодаря мощной турбине усовершенствованной конструкции. Современные изоляционные материалы, использованные в конструкции корпуса, позволили снизить уровень шума во время работы.

Декоративная панель прибора, выполненная из закаленного стекла, придает дизайну кухни особую эстетичность. В некоторых моделях имеется экран, который автоматически открывается при выборе режима работы.

Korting широко использует технологию периметрального всасывания для наклонных вытяжек. Воздух проходит к фильтрующим элементам сквозь специальные узкие отверстия, благодаря чему скорость всасывания повышается, достигается более качественное удаление примесей, испарений и запахов. Данная технология позволила повысить энергоэффективность вытяжных устройств и уменьшить их уровень шума.

Сенсорное управление Touch Control позволяет регулировать скорость вытяжки простым прикосновением. Функция Clean Air дает возможность использовать вытяжное устройство для вентиляции кухни. При активации режима прибор автоматически включается каждый час и работает в течение 10 минут. Режим Booster (интенсивный) можно использовать, если необходимо быстро очистить воздух в помещении. Максимальная скорость работы включается на 10 минут, а затем прибор автоматически переходит в обычный режим.

Самые современные технологии освещения – еще одно преимущество наклонных вытяжек Korting. В большинстве моделей установлены LED-лампы, рабочий ресурс которых составляет около 50 000 часов.

Если вы ищете недорогую и эффективную наклонную вытяжку, выбирайте модели от Korting. Наш интернет-магазин может предложить их по очень привлекательной цене, обеспечив быструю доставку по всей России. На вытяжные устройства предоставляется гарантия производителя – условия уточняйте у менеджеров.

этапы проведения работ и соблюдение безопасности

Многие при покупке новой вытяжки не уверены, смогут ли установить ее самостоятельно, предпочитая обращаться к специалистам. Эта работа сложностей не вызывает, достаточно иметь начальные навыки по обращению с дрелью и разбираться в электричестве. Еще один важный момент – правильный выбор модели в соответствии с помещением. Производительность оборудования должна в 10 раз превышать объем кухни. Дизайн изделия может быть разным, но принцип монтажа практически одинаков. Рассмотрим пошаговый процесс монтажа вытяжки над плитой и основные особенности, которые могут возникнуть во время работы.

Вытяжку подбирают исходя из площади кухни и общего дизайна

Особенности монтажа кухонных вытяжек

Производители выпускают разные вытяжки, которые различаются по способу крепления:

  • встраиваемые – устанавливаются в шкафчик в виде слайдера;
  • плоские – это самостоятельный прибор, ему не нужен доступ к вентшахте. Загрязненный воздух прогоняется через систему фильтров и выпускается обратно в помещение;
  • угловые – такую модель выбирают, если варочная поверхность размещается в углу. Вытяжная система может быть приточная через воздуховод или рециркуляционная;
  • куполообразные, наклонные, каминные – занимают все пространство над плитой, крепятся к стеновой поверхности;
  • островные – устанавливается на потолке над варочной поверхностью, занимают довольно много места.

При выборе важно соблюдать нормы размещения над газовой плитой или варочной поверхностью.

Угловая вытяжка очень органично впишется в дизайн кухни

Как безопасно установить вытяжку на кухне

Вытяжка – это электрический прибор, поэтому важно позаботиться о безопасности во время ее эксплуатации.

  1. В любой модели происходит накопление жира и влаги и может возникнуть пробой, в результате которого ток будет проходить через корпус. В таком случае высока вероятность поражения электротоком. Поэтому в первую очередь необходимо заземлить прибор. Современные квартиры оборудованы заземляющим контуром, дополнительно ничего делать не нужно, достаточно просто включить вытяжку.

Если заземления нет, необходимо самостоятельно провести контур. Для этого подойдет 3-х жильный провод, сечение которого 2,5 мм². Его не нужно проводить на улицу или крепить к радиаторам, достаточно просто протянуть к электрощитку, в котором подключить к глухой нейтрали. Если к ней уже подведена проводка, необходимо просто сверху закрепить свой провод.

  1. Во время установки вытяжки следует придерживаться еще одного правила – расстояние от варочной поверхности до нижней границы прибора должно быть в пределах норм, определенных производителем в паспорте на изделие.
  2. Еще один важный параметр безопасности – пропускная способность вентшахты должна быть выше, чем у вытяжного прибора. В противном случае загрязненные воздушные массы вернутся в кухню или к соседям через другие отверстия в вентиляционном канале.
  3. Установка вытяжки должна быть надежной, крепление достаточно прочным, чтобы во время приготовления пищи она не упала на раскаленную плиту. Особенно нужно быть внимательным, если монтаж производится на гипсокартон. В таком случае необходимо дополнительно выполнить усиление места с помощью деревянных брусков.

Установка розетки с заземлением в целях безопасности

Инструменты и материалы, необходимые для работы

Перед началом работы нужно подготовить следующие инструменты и материалы:

  • воздуховод, при необходимости дополнительные элементы;
  • перфоратор. Подойдет и дрель с ударной функцией, это немного затруднит работу в случае, если стены бетонные;
  • шруповерт;
  • измерительная лента или рулетка;
  • уровень;
  • молоток;
  • крепежные элементы;
  • при необходимости лист гипсокартона, металлические направляющие;
  • грунтовка, краска, кисть, шпатлевка и инструмент для ее нанесения.

Если дорогостоящего инструмента нет в наличии, приобретать его для монтажа одной вытяжки нецелесообразно. Многие магазины предлагают прокат оборудования на короткое время. Установка займет не более 2-3 часов, аренда дорого стоить не будет.

Как правильно установить наклонную или купольную вытяжку над газовой плитой: основные этапы

Монтаж наклонной и купольной вытяжки практически не отличается, сложностей он вызвать не должен и вполне под силу выполнить его своими руками, сэкономив при этом некоторую сумму семейного бюджета. Рассмотрим поэтапно весь процесс установки.

Установка рециркуляционной вытяжки

Такая очистная система не требует подключения в вентшахту, поэтому ее нужно просто закрепить на стене. Это неплохое решение для частных домов или квартир, в которых плита установлена далеко от вентиляционной системы.

Рециркуляционную вытяжку можно установить под верхней мебелью, если позволяет высота

Установка обратного клапана

В первую очередь устанавливают хлопушку в вентиляционной системе или обратный клапан. Он необходим, чтобы препятствовать возвратному проникновению воздуха в помещение. Его несложно изготовить самостоятельно, для этого можно взять кусок жести и сделать короб, диаметр которого должен составлять на 3/4 от сечения воздуховода.

Далее нужно взять небольшой лист алюминия толщиной 5 мм, вырезать заслонку и закрепить на пружину к коробу таким образом, чтобы воздушные потоки при выходе из помещения выталкивали ее. При обратном движении воздуха заслонка должна быть закрыта.

Пружинку можно изготовить из проволоки длиной 120 мм, шириной 5 мм и толщиной 0,3 мм. Натяг ее должен закрывать принудительно открытую заслонку и возвращать в исходное положение.

Принцип действия обратного клапана

Монтаж вытяжки

После установки хлопушки следует закрепить вытяжку на стене. Производители одновременно с оборудованием обеспечивают наличие крепежных элементов. Необходимо тщательно вымерять расстояние, нормы размещения указаны в паспорте на изделие, проверить горизонтальность при помощи уровня и дрелью либо перфоратором высверлить отверстие. Затем вбить дюбель и вкрутить саморезы.

Крепление вытяжки на стену при помощи саморезов

Установка воздуховода

Проще всего установить гофрированную трубу. Ее можно растянуть до необходимых параметров или обрезать ножницами. Во время работы вытяжки она не производит дополнительного шума и имеет отличную аэродинамику. Воздуховод нужно подсоединить одной стороной к патрубку, другая должна войти в вентшахту.

Предварительно в канал следует поставить обратный клапан, корпус которого должен быть прикреплен к стене. Закрепить соединения воздуховода можно при помощи хомутов. После чего всю конструкцию нужно закрыть перегородкой из гипсокартона или пластиковым коробом.

Если вентшахта находится на удалении от вытяжки, можно протянуть воздуховод и на большое расстояние. При этом нужно помнить, что с каждым поворотом гофры теряется 10% пропускной способности трубы. Кроме того, это выглядит не очень эстетично. Поэтому в данном случае стоит подумать о переносе варочной поверхности ближе к отверстию вентиляции.

При установке воздуховода должен оставаться зазор между потолком и трубой. Это необходимо выполнить в связи с тем, что во время работы вытяжки происходит небольшая вибрация всех элементов, которая может повредить потолок.

Монтаж и подключение пластикового воздуховода

Как самостоятельно подсоединить вытяжку на кухне к электричеству

Перед установкой вытяжки следует в первую очередь проверить длину шнура и расстояние до розетки. Переноской в данном случае пользоваться не желательно, лучше сразу перенести розетку, при этом нельзя размещать ее вблизи от нагревательного оборудования или воды. Самое оптимальное место – проложить скрытую проводку над шкафчиками.

Выполнить перенос розетки можно самостоятельно или пригласить специалиста. Затем место необходимо заштукатурить и задекорировать места после ремонта

Особенности монтажа встраиваемой вытяжки

Встраиваемая вытяжка по своим техническим параметрам не отличается от наклонной или купольной модели. Основное отличие – в дизайне, например, кожух в высоком изделии выполняет декоративную функцию. При правильной установке вытяжка практически незаметна на кухне, в зоне видимости остается только панель управления. Она подойдет для маленьких помещений или кухонь, оформленных в стиле кантри, классическом или деревенском дизайне.

Для монтажа такой конструкции в доме необходимы определенные профессиональные навыки. Для ее размещения нужен шкаф, который устанавливают на требуемом расстоянии над плитой. Можно отвести под вытяжное оборудование уже имеющуюся мебель или изготовить шкафчик индивидуально.

Рассмотрим пошаговый процесс установки вытяжки в уже смонтированную мебель.

  1. В шкафчике следует вынуть дно и полки. Можно для жесткости установить дополнительный крепеж.
  2. В верхней панели нужно вырезать отверстие для последующей установки воздуховода. Его можно выпилить лобзиком.
  3. Установить вытяжку в шкаф и закрепить при помощи саморезов.
  4. Далее следует повесить на место шкафчик с вытяжкой.
  5. Установить и закрепить воздуховод.
  6. Подключить и проверить работу системы.

Гофрированный воздуховод в зоне видимости может испортить дизайн любой кухни. Рекомендуется спрятать его внутри мебели или использовать декоративную модель. Как вариант – установить пластиковую конструкцию, которая визуально выглядит гораздо лучше.

Последовательность установки вытяжки в шкафчик

Высота установки вытяжки

Производители указывают размеры в технической аннотации на изделие, так как они напрямую зависят от мощности оборудования. Оптимальная высота установки вытяжки над варочной поверхностью или плитой должна быть в пределах от 65 до 95 см от нижнего края модели до конфорок:

  • для газовой – от 75 см до 90 см;
  • для электрической – от 65 см до 70 см.

Если установить вытяжку ниже, могут пострадать отдельные элементы под действием высокой температуры, пара и брызг.

Устанавливать вытяжку на высоте более 90 см можно, только если позволяет мощность оборудования.

Как выбрать воздуховод для вытяжки на кухне

Очистка воздуха на кухне зависит не только от мощности и производительности оборудования, но и от правильно подобранного воздуховода. Торговая сеть предлагает следующие элементы:

  • гофрированную трубу из алюминиевой фольги круглого сечения, основное достоинство которой – низкая стоимость. Воздуховод хорошо гнется, благодаря этому монтаж сложностей не вызывает. Дополнительные элементы для организации очистки воздуха не нужны, могут понадобиться только хомуты, с помощью которых следует закрепить гофру на вытяжке и вентрешетке.

К недостаткам можно отнести неинтересный внешний вид и вибрацию во время работы прибора на повышенной мощности;

  • жесткие трубы из пластика – для монтажа вентканала необходимо приобретать переходные детали: повороты, подсоединения. Элементы выпускают круглого и прямоугольного сечения. Готовая конструкция имеет презентабельный внешний вид и неплохую звукоизоляцию. Основное достоинство жестких труб – небольшая высота, благодаря чему ее можно спрятать даже в натяжной потолок.

При выборе воздушного канала следует ориентироваться на диаметр выходного отверстия – раструба, кроме того важно правильно измерить расстояние до вентшахты. Для гофрированной трубы разница при неправильных замерах не повлияет на установку, для жесткого воздуховода это чревато приобретением лишних деталей.

Разнообразие элементов пластикового воздуховода позволяет выполнить сложные обвязки

Заключение

Для установки вытяжки над газовой или электрической плитой понадобится 1-2 часа, работы сложности не вызывают. Поэтому перед тем как обращаться к профессионалам, стоит попробовать установить ее самостоятельно. Важно при этом соблюдать технику безопасности и учитывать все особенности, о которых мы рассказали. И тогда ее эксплуатация надежно защитит помещение от неприятных запахов.

Вытяжка-слайдер, установленная в шкафчик, не загромождает пространство кухни

Установка наклонной вытяжки на кухне: ее особенности и монтаж

Вытяжка на кухне является хорошим помощником при приготовлении пищи и помогает справиться с запахом.

Особенно это удобно, когда жарят какую-то еду, а запах и дым при этом не распространяются по всей комнате благодаря вытяжке.

Достоинства наклонной вытяжки

Вытяжки сегодня могут быть самыми разными, и одним из видов является наклонная вытяжка. Они обладают высокой производительностью и большой мощностью, кроме этого их удобно устанавливать в открытом виде и навесных шкафах:

  • экономят электроэнергию;
  • быстро очищают воздух;
  • монтаж можно произвести самостоятельно;
  • служат долгое время.

Суть наклонной вытяжки в том, что заборная панель находится под углом. Это является основным отличием от других моделей и в магазинах выпускают различный дизайн, поэтому можно подобрать под любой стиль и купить наклонную вытяжку на ventolux.ua/ru/vytyazhki/naklonnye.

Наклонные вытяжки могут быть изготовлены из металла, либо пластика или керамики. Они могут идти как с сенсорными панелями, так и с дистанционным управлением. К тому же они менее шумные, чем другие модели вытяжек, могут иметь до 5 режимов. В дополнении ко всему может быть встроена подсветка, установлены показатели загрязнения фильтра, встроен таймер и отложенный старт.

Наклонная вытяжка может работать по двум направлениям: первое, когда она подключена к вентиляционному стволу и просто засасывает воздух без всякого фильтрования. Второе, когда вытяжки работают по замкнутой циркуляции, то есть воздух, который попадает в вытяжку, проходит несколько ступеней очистки и снова попадает в пространство кухни.

Монтаж наклонной вытяжки

Установка наклонной вытяжки зависит от нескольких факторов, в том числе от модели самой вытяжки и от варочной поверхности. Если плита электрическая, то свободное пространство между ней и вытяжкой должно быть около 35 см. Если же плита газовая, то свободное пространство должно составлять минимум 55 см.

Для установки понадобится подготовить следующие инструменты: рулетку и карандаш, строительный уровень, отвертку и перфоратор. Также при соединении с вентиляционной трубой нужна будет гофротруба, фиксирующие хомуты, чтобы закрепить и соединить вытяжку, а также решетка, которая будет расположена между трубой и каналом. При этом обязательно нужно замерить диаметр решетки, гофротрубы, чтобы соединить с вытяжкой и вентиляционным каналом.

Первое с чего начинается установка — это создание отверстий в местах, где будет закреплена вытяжка. Над плитой в сделанные отверстия вставляют дюбели и вкручивается саморезы. Гофротрубу сначала соединяют с решеткой, а затем уже прикрепляют ее к вытяжке, при этом важно правильно загерметизировать стыки, чтобы воздух не выходил.

Для того, чтобы вытяжка вписалась в интерьер комнаты, можно использовать как специальный шкафчик, где вытяжка будет спрятана, либо декоративный короб, который поможет замаскировать гофрированную трубу. При правильной установке вытяжка будет выводить все неприятные запахи, также жир и гарь, что позволит максимально комфортно готовить различные блюда.

Установка вытяжки — цена в Москве, стоимость установки вытяжки на кухне — YouDo

Если вам требуется недорогая установка вытяжки на кухне или в другом помещении, обратитесь к проверенным профессионалам, зарегистрированным на сайте Юду. Здесь вы легко найдете опытного специалиста по вопросам, связанным с  кухонными вытяжками и вентиляцией. Заказать обслуживание можно в любое время.

Какие услуги предлагают исполнители Юду

Частные мастера и сотрудники фирм, зарегистрированные на Юду, обладают большим опытом работы и располагают профессиональными инструментами, необходимыми для качественного выполнения заказов. Специалисты смогут быстро и грамотно установить кухонную вытяжку на стену или потолок, подключить ее к электричеству. Они работают с любыми моделями и марками приборов:

  • Maan Vertical
  • Fox F88 60
  • Гефест
  • ВО-2601 К41 и др.

Наиболее востребованная услуга – монтаж кухонной вытяжки (встроенной, наклонной, плоской, островной) под ключ. В комплексную установку входят следующие мероприятия:

  • согласование стоимости, даты и времени работы по телефону, во внутреннем чате Юду или другим удобным способом
  • проведение замеров
  • нанесение разметки на плитку, столешницу, навесной кухонный шкаф фирмы Scavolini или другого производителя
  • подготовка отверстий под крепления на стену
  • изготовление вытяжной трубы и хлопушки
  • вкручивание крепежа
  • навеска кухонной вытяжки над газовой плитой
  • подводка коммуникаций к вытяжке
  • подключение оборудования к электричеству и вентиляции в квартире
  • тестирование работоспособности устройства
  • уборка мусора, оставшегося после работы с вытяжкой

Оставьте заявку на Юду и выберите лучшего мастера, гарантирующего оперативность и качество установки вытяжек стандартного, встраиваемого, углового, настенного, скрытого, выдвижного или потолочного типа. Чтобы узнать, сколько стоит монтаж кухонной вытяжки, просмотрите личные профили исполнителей (многие из них указывают средние цены на услуги) или прайс-листы на сайте Юду.

Сделайте вызов установщика – выбранный вами мастер быстро приедет в вашу квартиру или частный дом для составления сметы и выполнения монтажных работ.

По какой цене исполнители монтируют вытяжное оборудование

Разместите задание на этой странице и дождитесь откликов или обратитесь напрямую к одному из установщиков, ознакомившись с его прайс-листом и рейтингом в системе. Итоговые расценки согласовываются по телефону или при личной встрече, после выезда специалиста на дом. На цену влияют следующие факторы:

  • тип кухонной вытяжки (монтаж островной вытяжки и устройства каминного типа стоит дороже)
  • стоимость вентиляционной решетки, креплений гофры, вытяжной трубы и других расходных материалов
  • длина воздуховода
  • объем дополнительных работ (изготовление отверстий в стене для подводки коммуникаций, доработка навесного шкафа, если проводится установка встроенной вытяжки на кухне, и др.)
  • удаленность квартиры или частного дома, необходимость выезжать за пределы города
  • дата и время оказания услуг (вы можете назначить работу на любой удобный час, но в праздники и выходные мастера монтируют кухонные вытяжки по более высоким тарифам)

Возможность заказать помощь в установке любых вытяжек по низким ценам не противоречит качеству услуг. Выгодные расценки легко объясняются отсутствием посредников между заказчиками и исполнителями. Монтаж новой вытяжки у исполнителей Юду дешевле, чем в специализированных фирмах.

Особенности монтажных работ

Квалифицированные исполнители, зарегистрированные на YouDo, обладают большим опытом установки различных вытяжек. Мастера хорошо разбираются в тонкостях выбора оборудования, а также в подключении и эксплуатации плит и других бытовых устройств на кухне.

При креплении механизмов и работе с расходными материалами профессионалы Юду соблюдают правила безопасности и все технические стандарты. Установка вытяжки на кухне выполняется с учетом важных деталей:

  • оптимальное расстояние между вытяжками и плитами на кухне
  • соответствие характеристик воздуховодов рекомендациям производителей кухонных вытяжек и др.

Если вы еще не приобрели вытяжку, профессионалы Юду помогут подобрать наиболее подходящее оборудование (угловое, встраиваемое в шкаф, островное, наклонное, скрытое, плоское), учитывая производительность, уровень шума, характеристики помещения. До или после установки новых вытяжек специалисты рассказывают об уходе за устройствами, особенностях разборки и очищения от гари.

Сделайте вызов «мужа на час», чтобы получить качественное и недорогое обслуживание. Установка вытяжки на кухне будет профессиональной и оперативной.

Отправить отзыв и предложения

послать Закрывать

Спасибо за отзыв!

В нашу команду было отправлено письмо с вашим отзывом.

Произошла ошибка при обработке вашей информации.

Приносим извинения за неудобства и уведомили члена команды.

Закрывать

Rep Наши продукты

Вы заинтересованы в представлении CaptiveAire и продаже нашей продукции?
Заполните следующую форму, и мы свяжемся с вами в ближайшее время.

0/500

Какое у вас образование?

0/500

Какие территории продаж вас интересуют?

0/500

Какие линейки продуктов вас интересуют?

0/1000

Есть ли у вас другие комментарии?

послать Закрывать

Мы искали везде, но не смогли найти эту страницу.

Может быть, его поразил один из наших высокоэффективных вытяжных вентиляторов.

Возможно, вы хотите перейти на главную страницу?

Рекомендации по безупречной установке кухонной вытяжки

При покупке вытяжки для кухни очень важно знать не только ее характеристики, но и шаги, которые необходимо выполнить для правильного выбора и правильной установки.


Необходимо знать меры, которые должна иметь ваша стеклокерамика для достижения максимальной производительности.

1. Размеры

Выбор подходящего размера вытяжки по отношению к конфорке очень важен для получения удовлетворительного результата.

  • Если вытяжка больше зоны нагрева, тогда размер будет оптимальным.
  • Если кухонная вытяжка такая же, как и конфорка, значит, ее размер достаточен.
  • Y Если вытяжка меньше зоны нагрева, значит, ее размер недостаточен.

2. Ситуация с варочной зоной

Как и размер, высота вытяжки очень важна для достижения максимальной производительности.

  • Настенные вытяжки необходимо размещать на высоте не более 70 см и не менее 60 см от зоны приготовления пищи.
  • Наклонные настенные вытяжные шкафы (например, Odyssey) должны быть размещены на максимальной высоте 70 см и минимум 60 см, считая от центра зоны всасывания
  • Встраиваемые кухонные вытяжки необходимо размещать на максимальной высоте 70 см.
  • Островные вытяжки должны быть размещены на высоте не более 70 см и не менее 60 см.
  • И, наконец, потолочные вытяжки необходимо разместить на высоте от 140 до 160 см.

* Наклонные настенные вытяжки и встроенные вытяжки, когда они установлены ближе к конфорке, производят больше конденсации пара, поэтому рекомендуется сушить их после приготовления.
** Согласно стандарту UNE-60335-2-31 минимальное расстояние газовых плит от вытяжки и / или мебели должно быть не менее 65 см.

3. Вентиляция

Основным требованием является наличие на кухне воздухозаборника для обеспечения хорошей циркуляции воздуха и, следовательно, правильной работы вытяжки, поскольку без этого воздухозаборника и при закрытой кухне создается углубление, которое снижает эффективность всасывания вытяжки.

Если есть воздухозаборник для газовой установки, это было бы полезно, а если нет, то его необходимо создать.

4. Монтаж токопроводящих трубок

Большая часть эффективности аспирации и снижения шума зависит от пути и длины выхода наружу, по этой причине мы приводим ряд рекомендаций, чтобы вы остались довольны.


Избегайте уменьшения диаметра на выходе из сопла вытяжки.
Избегайте уменьшения диаметра около локтей, всегда старайтесь делать это прямыми участками и подальше от капюшона.
Избегайте резкого уменьшения диаметра трубы.
По возможности избегайте количества локтей.
Следите за тем, чтобы выход дыма был как можно более прямым, чтобы избежать неправильной циркуляции воздуха.
В случае, если придется ставить локти, постарайтесь сделать их максимально острыми.

5. Канальный или рециркуляционный


Воздух из вытяжного шкафа выходит за пределы вашего дома. При использовании вытяжки с рециркуляцией воздух проходит через фильтр, а затем возвращается на кухню.


Плазменные фильтры Frecan.
Рециркуляция по плазменной технологии. Устраняет 96% запахов, аллергенов и загрязняющих веществ.
Box-R — HELSA.
Диссоциированная рециркуляция. Самым большим преимуществом угольных кубиков является соотношение между фильтрующей способностью, эффективностью и небольшим перепадом давления.
Долговечные фильтры с активированным углем FC-Plus.
Внутри фильтра активированный уголь имеет толщину 20 мм и способен поглощать до 920 г жиров.
Угольные фильтры.
Которые состоят из частиц активированного угля, которые благодаря своей нанопористости удаляют жир и запахи от готовки и рециркулируют воздух обратно на кухню.

Узнать больше о вытяжных шкафах с рециркуляцией

Чем отличается вытяжка с рециркуляцией от обычной?

Плазменный фильтр Frecan разработан специально для очистки воздуха домашних кухонь

Как установить вентиляционную вытяжку (полное руководство!)

Перед установкой: осмотр вентиляционной вытяжки

Перед началом установки следует помнить о нескольких вещах.После получения вытяжки в течение 24–36 часов обязательно достаньте ее из коробки, чтобы осмотреть ее на предмет повреждений. Убедитесь, что у вас есть все детали и что они в хорошем состоянии. Самое главное, подключите вытяжку к сети и убедитесь, что она работает должным образом. Меньше всего вам захочется тратить время на установку неисправной вытяжки.

Для правильной вентиляции — что можно и нельзя

Dos

  • Оставьте расстояние 28–36 дюймов между верхней частью варочной поверхности и нижней частью вытяжки.
  • Позвольте 36-42 дюйма для вентиляции над грилем для барбекю.
  • Наилучший вариант — по возможности сделать вентиляцию вертикально через крышу. Выполните вентиляцию через боковую стенку, если вы не можете вентилировать прямо над капюшоном.
  • Используйте только воздуховоды ОВК из оцинкованной стали или металла.
  • Для наилучшей производительности используйте как можно меньше колен, но не более трех колен на 90 °. Прежде чем использовать колено в воздуховоде, сделайте по крайней мере 18 дюймов прямо от переходной детали и убедитесь, что между любыми другими коленами имеется не менее 24 дюймов прямого вентиляционного отверстия.
  • Используйте ленту HVAC для герметизации всех стыков в вентиляционной системе.
  • Используйте герметик, чтобы закрыть внешние отверстия вокруг крышки.
  • Всегда содержите воздуховод в чистоте, чтобы обеспечить надлежащий воздушный поток.

Нельзя

  • Прервать вентиляционную систему на чердаке или другом закрытом помещении.
  • Установите вытяжку за пределами высоты 28–36 дюймов над варочной поверхностью. Слишком низко установленные вытяжки могут быть повреждены нагреванием или огнем. Вытяжки, установленные слишком высоко, будут плохо работать и станут неэффективными.
  • Используйте бейсболки для стирки 10,2 см (4 дюйма).
  • Используйте пластмассовый вентиляционный канал или пластмассовый воздуховод.
  • Установите вытяжку ниже 36 дюймов над барбекю.
  • Используйте воздуховоды длиной более 35 дюймов.
  • Уменьшите диаметр воздуховода по сравнению с размером выпускного отверстия вытяжки.

Вертикальная вентиляция крыши

Вертикальная вентиляция крыши — наиболее эффективный способ вентиляции и предпочтительный вариант вентиляции для всех настенных или островных вытяжек. Крышка необходима для защиты воздуховода снаружи.Закройте крышу крышкой герметиком.

Горизонтальная вентиляция в стене

Опция 1

Это вариант, альтернативный вертикальной вентиляции. Воздуховод проходит горизонтально от вытяжки через боковую стену дома. В зависимости от модели вытяжки вентиляция может проходить прямо через внешнюю стену с задней стороны вытяжки, если вытяжка имеет возможность поворота панели вентилятора (Вариант 1). Эта опция доступна только на определенных моделях.

Вариант 2

Второй вариант — отвод воздуха через верхнюю часть воздуходувок и колено через стену (Вариант 2).Для правильной вентиляции оставьте не менее 18 дюймов по вертикали от верхней части переходной детали перед тем, как прикрепить колено. Заглушка боковой стенки необходима для защиты воздуховода снаружи. Закройте заглушку боковой стенки герметиком.

Вариант дополнительной вентиляции 1 — Настенная вытяжка Дополнительный вариант вентиляции 2 — Островная вытяжка
Дополнительные опции
  • Это варианты, альтернативные вертикальной вентиляции. Воздуховод проходит через кухонный потолок сверху вытяжки, а затем через ближайшую внешнюю стену.
  • Для настенных вытяжек рекомендуется выпускать воздух из стены, на которой установлена ​​вытяжка, чтобы использовать наименьшее количество воздуховодов. Для островных вытяжек рекомендуется вентиляция ближайшей наружной стены в любом направлении.
  • Крышка боковой стенки необходима для защиты воздуховода снаружи. Закройте заглушку боковой стенки герметиком.

Установка вытяжки на стену

Что вам понадобится

  • Электродрель
  • Отвертки
  • Сверла
  • Рулетка
  • Малярная лента
  • Карандаш / маркер
  • Металл или алюминий HVAC
  • Лента
  • Уровень
  • Стеновые анкеры *
  • Ножницы / ножницы для резки коробок

ПРИМЕЧАНИЕ : Вытяжку необходимо установить для закрепления шпилек или опор.Стеновые анкеры могут использоваться для дополнительной поддержки и будут варьироваться в зависимости от материала стены и веса устанавливаемой вытяжки.

Осмотрите вытяжку

Проверьте содержимое коробки. Они должны включать в зависимости от конкретной модели вытяжки :

  1. Крепежный кронштейн для вытяжки на стене или потолке
  2. Дымоход
  3. Опорные кронштейны
  4. Переходной воздуховод

При осмотре вытяжки:

  • Заглушка и проверьте элементы управления, свет и вентилятор.
  • Проверьте, нет ли повреждений, причиненных во время транспортировки.
  • Сообщите о любых повреждениях в службу поддержки Proline в течение 14 дней с момента получения вытяжки, позвонив по телефону 877.901.5530 или по электронной почте [email protected].

ПРИМЕЧАНИЕ: Не устанавливайте колпак, если он поврежден или вы не удовлетворены им.

Подготовка воздуховодов

Спланируйте расположение воздуховодов. Установите воздуховоды подходящего размера и внешнюю крышу или заглушку, в зависимости от того, где вы будете выводить вытяжку наружу.Воздуховод должен быть уже пробит через потолок (или стену, если потолок не предусмотрен) и готов к подключению к вытяжке перед началом установки. См. Требования к вентиляции выше.

Установка вытяжки на стену — размеры

Перед началом установки нанесите следующие отметки на стене области установки:

  • Центральная линия области установки.
  • Расположение стоек, ближайших к центральной линии. (По одному с каждой стороны)
  • Горизонтальная линия на высоте 28–36 дюймов над поверхностью варочной панели.Здесь будет нижняя часть вытяжки.

Шаг 1 — Найдите место для установки вытяжки

  • Обведите контур вытяжки на панели ее картонной коробки.
  • Найдите монтажные отверстия и центральную точку вытяжки (непосредственно между монтажными отверстиями) и отметьте их на картонной панели.
  • Аккуратно вырежьте картонный контур.
  • Приклейте картонную вырезную панель к стене, выровняв ее по горизонтальной линии (нижняя часть расположения вытяжки) и совместив центральную точку с осевой линией области установки.
  • Проделайте отверстия в точках крепления на картоне, отмечая места на стене, и удалите картон.
  • При использовании настенных анкеров предварительно просверлите монтажные отверстия в местах ваших меток с помощью сверла правильного размера и вставьте стенные анкеры.
    • ПРИМЕЧАНИЕ : Вытяжку необходимо установить на надежные шпильки или опоры. Стеновые анкеры могут использоваться для дополнительной поддержки и будут варьироваться в зависимости от материала стены и веса устанавливаемой вытяжки.
  • Прикрутите монтажные винты к отмеченным стойкам или стеновым анкерам, оставив зазор примерно 1/4 дюйма .Этот зазор будет использован для подвешивания вытяжки на шаге 3.

Шаг 2 — Установка потолочного кронштейна для дымохода

  1. Приложите кронштейн для дымохода к потолку, совместив центральную точку кронштейна с осевой линией области установки.
  2. Отметьте на стене отверстия для кронштейнов и просверлите отверстия в отмеченных местах.
  3. Вставьте анкеры в просверленные отверстия и прикрутите кронштейн на место. Дымоход крепится к кронштейну.

Шаг 3 — Подвесьте вытяжку

  1. Повесьте вытяжку на монтажные винты, начиная с шага 1. Затяните крепежные винты, чтобы закрепить вытяжку. Низ вытяжки должен совпадать с горизонтальной линией на стене.
  2. Просверлите отверстия в задней части вытяжки, совместив их со стенными стойками, которые были ранее отмечены.
  3. Прикрепите вытяжку к стойкам стены винтами, входящими в комплект с оборудованием.
  4. Прикрепите ранее установленный воздуховод к вентиляторам вытяжки, закрепив его на месте изолентой или лентой HVAC.
  5. Включите вытяжку, подключив трехконтактную вилку к ближайшей электрической розетке или подключив вытяжку к источнику питания жестким проводом.
    1. ПРИМЕЧАНИЕ: Всегда консультируйтесь с электриком перед прямым подключением вытяжки к источнику питания.

Шаг 4 — Установка дымохода

ПРИМЕЧАНИЕ: Не все вытяжки для настенного монтажа имеют дымоходы. Под шкафами и вставками обычно отсутствует дымоход. Дымоходы обычно состоят из двух телескопических частей равного размера, если они не вырезаны на заказ.

  1. Поместите две части дымохода на верхнюю часть вытяжки, убедившись, что вентиляционное отверстие в верхней части направлено вверх, а верхняя часть скользит внутри нижней части телескопически.
  2. Прикрепите верхнюю часть дымохода к монтажному кронштейну, чтобы нижняя часть дымохода надежно опиралась на верхнюю часть вытяжки.
  3. Прикрутите основание дымохода к верхней части вытяжки (при наличии монтажных отверстий).

Островная установка вытяжки

Что вам понадобится

  • Электродрель
  • Отвертки
  • Сверла
  • Рулетка
  • Маскировочная лента
  • Карандаш / маркер
  • Металлическая или алюминиевая лента для систем отопления, вентиляции и кондиционирования воздуха
  • Отвес / Лазерный уровень
  • Ножницы / резак для коробок
  • 2×4 или соответствующий материал для обрамления *

ПРИМЕЧАНИЕ: * 2×4 и другой дополнительный материал для обрамления может потребоваться, если вы устанавливаете дополнительные опоры или если потолочные балки находятся далеко капюшон.

В течение 14 дней после получения вытяжки полностью осмотрите ее и убедитесь, что она работает правильно. По прошествии 14 дней вы уже не сможете вернуть свой капюшон .

Осмотрите вытяжку

Проверьте содержимое коробки. Они должны включать:

  • Вытяжка
  • Кронштейн для крепления на потолке
  • Сумка для оборудования
  • Кронштейны для опоры дымохода
  • Переходной канал (относится к определенным моделям)

Перед установкой:

  • Подключите и проверьте элементы управления, освещение, и вентилятор.
  • Проверьте, нет ли повреждений, причиненных во время транспортировки.
  • Сообщите о любых повреждениях в службу поддержки Proline в течение 14 дней с момента получения вытяжки, позвонив по телефону 877.901.5530 или по электронной почте [email protected].

ПРИМЕЧАНИЕ : Не устанавливайте, если вытяжка повреждена или вы не удовлетворены ею.

Подготовка воздуховодов

Спланируйте расположение воздуховодов. Установите воздуховоды подходящего размера и внешнюю крышку крыши, в зависимости от того, где вы будете выводить вытяжку наружу.Перед началом установки воздуховоды должны быть готовы к подключению к вытяжке. См. Требования к вентиляции выше. * Размеры

Сначала нарисуйте эти отметки на потолке зоны установки:

  • Центральный квадрат зоны установки
  • Расположение потолочных балок ближе всего к месту установки. (По одному с каждой стороны)

Шаг 1 — Завершите разметку потолка

  1. Найдите балки в потолке.
  2. Найдите и отметьте центральную точку прямо над варочной панелью, используя отвес или лазерный уровень, чтобы точно выровнять их.
  3. Поместите потолочный кронштейн на потолок вокруг центральной точки. (Убедитесь, что он перпендикулярен вашей варочной панели.) Убедитесь, что кронштейн пересекает балки потолка. Если это не так, вы должны каркасные опоры для крепления потолочного кронштейна. Для достижения наилучших результатов проконсультируйтесь со специалистом по строительству.
  4. Обведите контур потолочного кронштейна на потолке.
  5. Обведите кружком, где будет проходить воздуховод.
  6. Отметьте четыре угла, в которых вы будете просверливать отверстия.

Шаг 2 — Установите потолочный кронштейн

  1. Просверлите отверстия в четырех потолочных отметках из шага 1. Эти отверстия должны попасть в балки потолка или дополнительный каркас.
  2. Вырежьте в потолке отверстие, где будет проходить воздуховод, и закончите подготовку воздуховода.
  3. Приложить кронштейн дымохода к потолку и надежно закрепить его винтами.
  4. Пропустите воздуховоды и электромонтажные работы через потолок.

Шаг 3 — Установите опорные кронштейны

  1. Поместите кронштейны вертикально внутри четырех углов потолочного кронштейна.
  2. Вытяните кронштейны до нужной длины. (Нижняя часть вытяжки должна быть на 28–36 дюймов над варочной панелью).
  3. Прикрутите все опорные кронштейны к потолочному монтажному кронштейну, надежно закрепив их.

Шаг 4 — Установка дымохода

  1. Наденьте внутреннюю втулку дымохода на опорные кронштейны, закрывая потолочный кронштейн.
  2. Прикрутите к верхней части потолочного кронштейна.
  3. Надеть внешнюю втулку дымохода на внутреннюю.
  4. Регулируйте так, чтобы нижняя втулка дымохода была на несколько дюймов выше нижней части опорных кронштейнов.
  5. Вы можете использовать малярную ленту, чтобы удерживать дымоход на месте, пока вы переходите к шагу 5.

Шаг 5 — прикрепите вытяжку

  1. Если ваша вытяжка поставляется с переходной частью воздуховода, закрепите ее на основании капюшон перед установкой.
  2. Установите основание вытяжки прямо под дымоход.
  3. Прикрутите кожух к опорным кронштейнам по всем четырем углам.
  4. Провести электрические и воздуховодные работы через дымоход. • Включите вытяжку, подключив ее к источнику питания или подключив ее к ближайшей электрической розетке, если таковая имеется.

ПРИМЕЧАНИЕ : Всегда консультируйтесь с электриком перед прямым подключением вытяжки к источнику питания.

  1. Сдвиньте наружную втулку дымохода на место, совместив ее с верхней частью вытяжки.

На этом установка островной вытяжки завершена. Если у вас есть какие-либо вопросы о процессе установки, позвоните в службу поддержки Proline по телефону 877.901.5530 или посетите сайт prolinerangehoods.com.

Установка под вытяжкой шкафа

Что вам понадобится

  • Электродрель
  • Отвертки
  • Сверла
  • Рулетка
  • Малярная лента
  • Карандаш / маркер
  • Металлическая или алюминиевая лента для ОВКВ
  • Уровень
  • Стена Анкеры *
  • Ножницы / Резак для коробок

ПРИМЕЧАНИЕ : * Вытяжку необходимо установить для закрепления шпилек или опор.Стеновые анкеры могут использоваться для дополнительной поддержки и будут варьироваться в зависимости от материала стены и веса устанавливаемой вытяжки.

Осмотрите вытяжку

Проверьте содержимое коробки. Они должны включать:

  • Вытяжка
  • Кронштейн для настенного монтажа
  • Сумка для оборудования
  • Переходной воздуховод (относится к определенным моделям)
Перед установкой вытяжки
  • Подключите и проверьте элементы управления, освещение и вентилятор.
  • Проверьте, нет ли повреждений, причиненных во время транспортировки.
  • Сообщите о любых повреждениях в службу поддержки Proline в течение 14 дней с момента получения вытяжки, позвонив по телефону 877.901.5530 или по электронной почте [email protected].

ПРИМЕЧАНИЕ : Не устанавливайте, если вытяжка повреждена или вы не удовлетворены ею.

Подготовка воздуховодов

Спланируйте расположение воздуховодов. Установите воздуховоды подходящего размера и внешнюю крышу или заглушку, в зависимости от того, где вы будете выводить вытяжку наружу.Воздуховод должен быть уже прошит через потолок и над шкафом или за задней стенкой и готов к подключению к вытяжке перед началом установки. См. Требования к вентиляции выше.

Размеры

Сначала нарисуйте эти отметки на стене зоны установки:

  • Центральная линия зоны установки
  • Расположение настенных стоек ближе всего к центральной линии (по одной с каждой стороны)

Шаг 1 — Найдите место для установки Вытяжка Range

  1. Обведите контур вашей вытяжки на панели ее картонной коробки.
  2. Найдите монтажные отверстия и центральную точку вытяжки (непосредственно между монтажными отверстиями) и отметьте их на картонной панели.
  3. Аккуратно вырежьте картонный контур.
  4. Приклейте картонную панель с вырезом к стене, оставив небольшой зазор (примерно 1/8 дюйма) под дном шкафа. Совместите центральную точку с центральной линией области установки.
  5. Проделайте отверстия в точках крепления на картоне, отмечая места на стене, и удалите картон.
  6. Предварительно просверлите монтажные отверстия там, где есть ваши отметки, сверлом правильного размера.
  7. Вкрутите крепежные винты, оставив зазор примерно 1/4 дюйма. Этот зазор будет использован для подвешивания вытяжки на шаге 3.

Шаг 2 — Повесьте и закрепите вытяжку на монтажной пластине

  1. Осторожно повесьте вытяжку на монтажные винты на шаге 1. Затяните крепежные винты, чтобы закрепите капюшон. Низ вытяжки должен совпадать с горизонтальной линией на стене.
  2. Используя отверстия в верхней части вытяжки, прикрутите верхнюю часть вытяжки к нижней части шкафа наверху.
  3. Просверлите отверстия в задней части вытяжки, совместив их со стенными стойками, которые были ранее отмечены, если вырезы в задней части вытяжки не совпадают.

ПРИМЕЧАНИЕ : Используйте подходящее сверло для крепежных винтов, входящих в пакет с оборудованием.

  1. Прикрепите вытяжку к стойкам стены с помощью винтов, входящих в комплект для оборудования.Кроме того, вы можете использовать выбивные отверстия на задней части вытяжки, чтобы добавить больше винтов.
  2. Прикрепите ранее установленный воздуховод к вентиляторам вытяжки, закрепив его на месте алюминиевой лентой или лентой для вентиляции и кондиционирования.
  3. Включите вытяжку, подключив трехконтактную вилку к ближайшей электрической розетке или подключив вытяжку к источнику питания жестким проводом.

ПРИМЕЧАНИЕ : Всегда консультируйтесь с электриком перед прямым подключением вытяжки к источнику питания.

На этом установка вытяжки под шкафом завершена.Если у вас есть какие-либо вопросы о процессе установки, позвоните в службу поддержки Proline по телефону 877.901.5530 или посетите сайт prolinerangehoods.com.

Подготовка комплекта для рециркуляции воздуха

Что вам понадобится

  • Электродрель
  • Шурупы по дереву
  • Рулетка
  • Самонарезающие винты по металлу 6-8
  • Двусторонняя лента из пеноматериала
  • Карандаш

Проверьте комплект рециркуляции

  • Проверьте содержимое коробки.Они должны включать:
  • Комплект рециркуляции
  • Угольный фильтр (предварительно установлен)
  • Проверьте, нет ли повреждений, причиненных во время транспортировки.
  • Сообщите о любых повреждениях в службу поддержки Proline в течение 14 дней с момента получения вытяжки, позвонив по телефону 877.901.5530 или по электронной почте [email protected].

ПРИМЕЧАНИЕ. Не устанавливайте комплект рециркуляции, если он поврежден или вы не удовлетворены им.

Установка под шкафом

Комплекты рециркуляции можно устанавливать только над кожухом шкафа.Прочтите приведенные ниже шаги, чтобы узнать, как установить рециркуляционный комплект.

  • Установите рециркуляционный комплект (A) в желаемом месте в нижней части шкафа с помощью шурупов или другого подходящего оборудования.
  • Прикрепите верхнюю часть вытяжки (B) к нижней части комплекта рециркуляции (A) с помощью 6-8 саморезов (C), расположенных на равном расстоянии друг от друга.
  • Присоедините верхнюю панель вытяжки к нижнему фланцу рециркуляционного комплекта, просверлив и поместив эти винты с нижней стороны вытяжки.
  • Дополнительно: Наклейте полоски самоклеящейся двусторонней ленты из вспененного материала (D) по нижнему периметру рециркуляционного комплекта перед соединением винтами, чтобы обеспечить лучшее сцепление, минимизировать дребезжание и снизить шум.
  • Завершите установку, закрепив вытяжку и комплект рециркуляции через заднюю часть вытяжки в желаемом месте на стене. Следуйте подробным инструкциям в предыдущем разделе, Установка под вытяжкой шкафа, стр. 20.

На этом установка встроенного вентилятора завершена.Если у вас есть какие-либо вопросы о процессе установки, позвоните в службу поддержки Proline по телефону 877.901.5530 или посмотрите наши обучающие видео для получения дополнительной информации.

Установка встроенного вентилятора

Что вам понадобится

  • Электродрель
  • Отвертка
  • Сверла
  • 2 шурупа по дереву или стопорные болты *
  • 2 переходные детали воздуховода **
  • 12 самонарезающих винтов по металлу
  • Алюминий Лента для систем отопления, вентиляции и кондиционирования воздуха 2х4 или соответствующий материал каркаса ***

* Используйте винты с шестигранной головкой диаметром 1/4 дюйма или шурупы №14 для крепления монтажного кронштейна вентилятора к стене.Длина будет варьироваться в зависимости от материала, к которому вы пристегиваете.

** Могут потребоваться переходы воздуховодов для уменьшения впускных и выпускных отверстий воздуходувки, чтобы они соответствовали размеру используемого воздуховода. Переходные элементы можно приобрести в любом магазине HVAC или магазине товаров для дома.

*** При установке дополнительных опор могут потребоваться 2х4 и другой дополнительный материал для каркаса.

Осмотрите вытяжку

Проверьте содержимое коробки. Они должны включать:

  • Встроенный вентилятор
  • Монтажный кронштейн
  • Сумка для оборудования
Перед установкой вытяжки
  • Подключите и проверьте органы управления, освещение и вентилятор.
  • Проверьте, нет ли повреждений, причиненных во время транспортировки.
  • Сообщите о любых повреждениях в службу поддержки Proline в течение 14 дней с момента получения вытяжки, позвонив по телефону 877.901.5530 или по электронной почте [email protected].


ПРИМЕЧАНИЕ: Не устанавливайте, если вытяжка повреждена или вы не удовлетворены ею.

Найдите место для установки воздуходувки

Найдите место вдоль желаемого пути вашего воздуховода, где у вас будет достаточно места для установки встроенного нагнетателя и которое будет достаточно прочным, чтобы выдержать вес вашего нагнетателя.Это должна быть либо сплошная стена, либо каркас, либо часть конструкции вашего дома, либо обрамленное пространство на чердаке, которое является достаточно прочным конструктивно, чтобы на нем можно было установить вентилятор. Обе точки на монтажном кронштейне должны быть закреплены на шпильке,

Подготовка воздуховодов

После определения места установки встроенного вентилятора спланируйте, где будет проходить рабочий путь воздуховода. Это включает в себя то место, где он покинет вашу вытяжку, пройдет через встроенный вентилятор и выйдет из вашего дома. Установите воздуховод надлежащего размера вдоль запланированного маршрута и на внешней крыше или крышке стены, в зависимости от того, где вы будете выводить вытяжку наружу.Воздуховод должен быть уже проложен через потолок или заднюю стену за вытяжкой и готов к подключению к вытяжке и встроенному нагнетателю перед началом установки на них. См. Требования к вентиляции выше.

Шаг 1. Вставьте крепежные винты в стену

  1. Найдя место, где вы собираетесь установить встроенный нагнетатель, найдите конкретное место, где будет находиться монтажный кронштейн для встроенного вентилятора. Помните, что монтажный кронштейн необходимо крепить к прочным шпилькам или стропилам в каркасе вашего дома или чердака.
  2. Обведите большой круг в двух каналах плоской стороны монтажного кронштейна на стене. Здесь кронштейн будет крепиться к шурупам. См. Иллюстрацию для шага 1 (места, отмеченные красным).
  3. Используя сверло, подходящее для используемого оборудования, предварительно просверлите и вставьте винты в отмеченные места. Оставьте пока головку винта на расстоянии 1/4 дюйма от стены. Этот зазор будет использован для подвешивания воздуходувки и кронштейна при их креплении к стене на шаге 3.

Шаг 2 — Прикрепите монтажный кронштейн к воздуходувке

Совместите два отверстия на воздуходувке с двумя изогнутыми каналами на монтажном кронштейне, которые обращены в сторону от стены. Сориентируйте воздуходувку так, чтобы более длинная коническая сторона была обращена вверх и в направлении, в котором будет выталкиваться воздух. См. Иллюстрацию к шагу 2.

Прикрепите воздуходувку к монтажному кронштейну с помощью крепежных винтов, прилагаемых к воздуходувке.

Шаг 3 — Установите воздуходувку и кронштейн на стену

  1. После того, как монтажный кронштейн будет надежно прикреплен к воздуходувке, повесьте воздуходувку за скобу на винты, которые были установлены в месте установки из шага 1.См. Иллюстрацию к шагу 3 (вентилятор опущен для ясности).
  2. Сдвиньте вентилятор и кронштейн на его канале влево и завершите затяжку двух винтов, чтобы надежно зафиксировать вентилятор в месте установки.

Шаг 4 — Присоедините воздуховод к воздуходувке

После установки нагнетателя на кронштейн пришло время установить ранее установленный воздуховод к нагнетателю. Для этого могут потребоваться переходники (B), если ваш встроенный нагнетатель (A) не соответствует размеру диаметра воздуховода (C), который вы используете.См. Схемы для шага 4.

Если для настройки вашего воздуховода не требуются переходники, переходите к следующему пункту. Поместите переходники (B) на оба конца воздуходувки (A). С помощью дрели ввинтите три самореза, равномерно расположенных по окружности переходов, через переходы в воздуходувку. Оберните швы соединений алюминиевой лентой для вентиляции и кондиционирования воздуха, чтобы предотвратить выход воздуха.

Поместите воздуховод (C) на оба конца нагнетателя (A) или нагнетателя с предварительным переходом.С помощью дрели вверните три самореза, равномерно распределенных по окружности воздуховода, через воздуховод и в воздуходувку или переходные детали. Оберните швы соединений алюминиевой лентой для вентиляции и кондиционирования воздуха, чтобы предотвратить утечку воздуха.

Шаг 5 — Подайте питание на нагнетатель

  • После того, как нагнетатель установлен, последний шаг — это подключение линейного нагнетателя к вытяжке и подача питания на них обоих.
  • Этот процесс будет зависеть от того, где вы живете и какие электрические правила в вашем доме предусмотрены.Перед включением вытяжного вентилятора и вытяжки обязательно проконсультируйтесь с профессиональным электриком.
  • Встроенный вентилятор поставляется с вилкой на 110 В, которую следует подключать к соответствующей розетке на задней стороне вытяжки. Протяните шнур по внешней стороне воздуховода и к задней части вытяжки, которую нужно подключить.

На этом установка встроенного вентилятора завершена. Если у вас есть какие-либо вопросы о процессе установки, позвоните в службу поддержки клиентов Proline по телефону 877.901.5530 или просмотрите наши обучающие видеоролики для получения дополнительной информации.

Установка ProV

Вариант 1 — Установка местного нагнетателя

  • Установите местный нагнетатель и пластину нагнетателя на внутреннюю часть верхней части вытяжки с помощью прилагаемого оборудования. (Если нагнетатель ранее не устанавливался.)
  • Подсоедините воздуховод, используя прилагаемый переходник и заслонку с предоставленным оборудованием.
  • Подключите шнур питания местного вентилятора к разъему, расположенному на задней стороне панели управления внутри вытяжки.
  • Используя предыдущие разделы данного руководства, завершите установку Pro-V для настенной или островной вытяжки.

Вариант 2 — установка линейного нагнетателя

  • Обратитесь к предыдущему разделу на стр. 23 «Установка линейного нагнетателя», чтобы завершить установку линейного нагнетателя.
  • Подключите воздуходувку Inline к разъему, расположенному на задней стороне панели управления внутри вытяжки.
  • Используя предыдущие разделы этого руководства, завершите установку PRO-V для настенной или островной вытяжки.

Вариант 3 — Установка внешнего вентилятора

  • Установите внешний или крышный вентилятор в соответствии со спецификациями производителя.
  • Подсоедините воздуховоды от внешнего вентилятора к вытяжке Pro-V.
  • Используя предыдущие разделы этого руководства, завершите установку PRO-V для настенной или островной вытяжки.

Уход и очистка

Предупреждение

  • Никогда не засовывайте руки в область, в которой находится вентилятор, когда он работает.
  • Отключите питание вытяжки перед чисткой.
  • Перед чисткой убедитесь, что варочная панель и вытяжка остыли.
  • Полностью высушите фильтр (-ы) сразу после очистки.

California Proposition 65 Warning

ДАННЫЙ ПРОДУКТ МОЖЕТ ПОДВЕРГНУТЬ ВАС ХИМИЧЕСКИЕ ВЕЩЕСТВА, ВКЛЮЧАЯ ХРОМ (ГЕКСАВАЛЕНТНЫЕ СОЕДИНЕНИЯ), КОТОРЫЕ ИЗВЕСТНО В ГОСУДАРСТВЕ КАЛИФОРНИИ ВЫЗЫВАТЬ РАК, ПОВРЕЖДЕНИЯ РОЖДЕНИЯ ИЛИ ДРУГИЕ ВОСПРОИЗВЕДЕНИЯ. ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ: www.P65Warnings.ca.gov .

Очистка внешних поверхностей — что можно и нельзя

Dos
  • Регулярный уход поможет сохранить внешний вид вытяжки.
  • Всегда протирайте поверхности из нержавеющей стали зернистостью, чтобы не поцарапать.
  • Периодически очищайте горячей мыльной водой и чистой хлопчатобумажной тканью.
  • Для более тяжелых почв используйте жидкое обезжиривающее средство, такое как 409 ™ или Fantastic ™, и раствор ацетона.
  • Если на вытяжке есть пятна воды или грязи, используйте очиститель для нержавеющей стали.Быстро и аккуратно удалите очиститель мягким полотенцем или салфеткой.
  • После очистки вы можете использовать неабразивный полироль для нержавеющей стали (например, 3m ™ или ZEP ™), чтобы отполировать нержавеющий блеск. Всегда протирайте слегка чистой хлопчатобумажной тканью.
Нельзя
  • Используйте едкие или абразивные моющие средства (например, Comet Power Scrub ™ или EZOff ™ для чистки духовки).
  • Используйте стальную мочалку или мочалки, они поцарапают и повредят поверхность из нержавеющей стали.
  • Утечка чистящего раствора на панель управления или внутрь нее.
  • Позвольте отложениям накапливаться или оставаться на вытяжке.
  • Позвольте солевым растворам, дезинфицирующим средствам, отбеливателям или чистящим средствам оставаться в контакте с нержавеющей сталью в течение длительного времени.

Очистка фильтра

Все вытяжки Proline поставляются с перегородочным фильтром из алюминиевой сетки или нержавеющей стали. Оба типа фильтров можно мыть в посудомоечной машине, что упрощает очистку. Если вы моете фильтр вручную, следуйте инструкциям в разделе «Очистка внешних поверхностей» выше.

Поиск и устранение неисправностей

Ничего не работает

  • Включите питание на панели автоматического выключателя или блоке предохранителей. Проверьте, не сработал ли прерыватель или перегоревший предохранитель.
  • Убедитесь, что главный выключатель питания вытяжки включен.
  • Проверьте проводку капота.
  • Убедитесь, что ничего не отключено.

Свет не включается

  • См. Раздел «Ничего не работает».
  • Поменяйте фары, чтобы определить, неисправны ли лампы.

Вытяжка вибрирует при включенном нагнетателе

  • Убедитесь, что вытяжка правильно прикреплена к стене.
  • Убедитесь, что вентилятор включен.

Система нагнетания кажется слабой

  • Увеличьте скорость вентилятора, убедитесь, что она установлена ​​на достаточно высоком уровне.
  • Убедитесь, что размер воздуховода правильный. Вытяжка не будет работать эффективно при недостаточном размере воздуховода (например, воздуховод 9 дюймов над отверстием 8 дюймов).
  • Проверьте, не забит ли воздуховод или неправильно установлен блок заслонки (полукруглая заслонка). Плотная сетка на крышке боковой стенки также может препятствовать воздушному потоку.

Воздух не выходит должным образом

  • Убедитесь, что расстояние между верхней частью печи и нижней частью вытяжки составляет не менее 28 дюймов (71 см).
  • Уменьшите количество колен и длину воздуховодов. Убедитесь, что все стыки правильно соединены, герметизированы и заклеены лентой.
  • Убедитесь, что питание установлено на высокой скорости для тяжелого приготовления.
  • Убедитесь, что воздушная заслонка не застряла в воздуховоде.
  • Проверьте, выходит ли воздух из верхней части крышки крыши.

Гарантия

Трехлетняя гарантия

Детали — три года

В течение трех лет с даты первоначальной покупки мы заменим любые детали или компоненты, вышедшие из строя из-за производственных дефектов.

Кто покрывается

Только первоначальный покупатель товаров для дома, приобретенных в континентальной части США (ограниченная гарантия в Канаде, на Гавайях и на Аляске).

На что не распространяется

  • Расходные материалы, такие как лампочки и фильтры (нержавеющие, алюминиевые или угольные).
  • Повреждения из-за естественного износа, неправильного монтажа, неправильного обслуживания или использования абразивных чистящих средств.
  • Сколы, вмятины или трещины из-за неправильного обращения, неправильного использования или неправильной установки.
  • Ущерб, причиненный аварией, пожаром, наводнением или стихийным бедствием.

Возврат и обмен

При получении вытяжки

  • Осмотрите вытяжку на предмет повреждений при транспортировке.
  • Подключите и проверьте органы управления (освещение, вентилятор).
  • Сообщите о любых повреждениях в службу поддержки клиентов Proline в течение 14 дней с момента получения воздуходувки, позвонив по телефону 877.901.5530.

ПРИМЕЧАНИЕ: Не устанавливайте колпак, если он поврежден или вы не удовлетворены им.

Возврат

Возврат с повреждением
  • Вы должны сообщить о повреждении напрямую в Proline в течение 14 дней, чтобы получить полный возврат средств.
  • Отправьте фото или видео с повреждениями по электронной почте. Нам это нужно, прежде чем мы сможем утвердить ваше требование о возмещении ущерба.
  • Как только ваша претензия будет одобрена, мы позаботимся о возмещении ущерба.
  • Новый капюшон для замены будет отправлен вам после того, как поврежденный капюшон будет забран и возвращен нам в пути.

ПРИМЕЧАНИЕ. Бесплатная обратная доставка распространяется только на 48 территорий США.Гавайи, Аляска и Канада должны платить обычные ставки доставки.

Возврат без повреждений

Обратитесь в службу поддержки клиентов Proline в течение 30 дней и сообщите о намерении и причине возврата.

Вы заплатите 20% заводской комиссии за возврат. Вы несете ответственность за все расходы по обратной доставке. По запросу мы можем помочь организовать встречу с вами.

Обмен

  • Вы должны запросить обмен напрямую в Proline в течение 14 дней.
  • Сообщите нам причину обмена.Предоставьте фотографию, если ваш капюшон поврежден.
  • Мы поможем организовать обратную доставку вытяжки.
  • Как только мы получим вашу оригинальную вытяжку, мы вышлем вам новую вытяжку.

ПРИМЕЧАНИЕ: Мы разрешаем только один неповрежденный обмен на каждую покупку. Сменный капюшон должен иметь такую ​​же или меньшую ценность. Если стоимость замененной вытяжки выше, вы должны будете оплатить разницу в цене.

Претензии по возврату не принимаются, если…

  • Колпак был установлен.
  • Капот был изготовлен по индивидуальному заказу или переделан иным образом.
  • О повреждении сообщается через 14 дней.
  • Отсутствуют оригинальная упаковка или комплектующие.

Последние советы по правильной установке вытяжки

  • Попросите кого-нибудь помочь вам с поднятием тяжестей при установке вытяжки.
  • Сделайте шаг назад и осмотрите свою работу по установке вытяжного кожуха. Убедитесь, что вытяжной колпак работает правильно и расположен по центру и прямо.
  • Вернитесь на улицу и проверьте, нет ли открытых воздуховодов.Обязательно используйте вертикальную крышку для установки на любые воздуховоды, которые не закрыты.
  • Если у вас особые требования к вентиляции, не забудьте проконсультироваться с профессионалом перед установкой вытяжки.

Мы надеемся, что эта информация помогла вам лучше понять, как установить вытяжной колпак. В Proline Range Hoods мы упрощаем установку вытяжек и вытяжек на любом этапе производственного процесса. У нас также есть много видеороликов о том, как установить вытяжки на нашем сайте. Также не забудьте сфотографировать свою вытяжку и отправить ее в службу поддержки @ prolinerangehoods.com за шанс быть представленным в нашем блоге и в социальных сетях!

Распространенные ошибки при установке — Вытяжки Futuro Futuro

Распространенные ошибки при установке

Ваша новая вытяжка — важная часть кухни и дорогостоящее вложение. Давайте позаботимся о том, чтобы он выглядел и работал наилучшим образом, избегая ошибок, перечисленных в этой статье. (Также внизу есть сводная информация).

Этап 1 — Получение и проверка

Рекомендуется осмотреть новую вытяжку (а также другую бытовую технику и бытовую электронику) сразу после получения посылки.Таким образом, если возникнет проблема (повреждение при транспортировке, недостающие детали и т. Д.), Ее можно будет решить в сроки, установленные продавцом устройства и перевозчиком. Кроме того, не дожидаясь последнего момента, вы избежите проблем с ожиданием замены, что может испортить ваши сроки ремонта.

Несмотря на то, что каждая вытяжка серии Futuro Futuro проходит индивидуальную проверку перед отправкой и специально упакована, чтобы выдерживать жесткие условия транспортировки, повреждения при транспортировке действительно случаются время от времени.Сообщив нам об этом как можно скорее, мы позаботимся о проблеме как можно скорее.

Перед установкой рекомендуется подключить вытяжку и проверить ее работу. Это кажется здравым смыслом, но в суматохе активности, связанной с модернизацией кухни, об этом легко забыть. Все вытяжки Futuro Futuro оснащены стандартной 3-контактной вилкой на 110 В для США / Канады, поэтому все, что вам нужно, — это запасная розетка или удлинительный кабель. Просто подключите вытяжку и проверьте работу вентилятора и освещения.Таким образом, вы будете знать, что он на 100% исправен, и, если ваш установщик допустит ошибку, вы точно будете знать, что устранять.

Во время осмотра вы можете заметить, что некоторые части вытяжки (например, вертикальный дымоход) выглядят так, как будто они выкрашены в белый цвет, а не из нержавеющей стали. Это защитная пластиковая пленка, которая снижает вероятность появления царапин во время установки. Не снимайте эту пленку до завершения установки.

Этап 2 — Планирование установки

Канальный или бесканальный?

Вытяжки могут быть установлены в 2-х конфигурациях: с воздуховодом, («с вентиляцией») или , без воздуховода, («без вентиляции» или «с рециркуляцией»).При установке в воздуховоде воздуховод переносит воздух от вытяжки наружу дома; в бесканальной установке воздух очищается дополнительным набором угольных фильтров, а затем возвращается на кухню.

По возможности рекомендуется подключать вытяжку к наружному воздуховоду. Это приведет не только к лучшей производительности по сравнению с бесканальными установками, но и к снижению шума.

Установка в воздуховоде

При установке вытяжки всегда следует соблюдать рекомендации производителя относительно размера и типа воздуховода.Подключение вытяжки к воздуховоду меньшего размера, чем указано, приведет к снижению производительности и даже может вызвать проблемы с перегревом, что приведет к механическому повреждению.

Практически все высокопроизводительные вытяжки требуют использования жестких воздуховодов . Причина проста: гибкий воздуховод имеет ребристые стенки, которые создают турбулентность. Вместо плавного потока воздушный поток случайный, что приводит к снижению производительности и дополнительному шуму. И наоборот, жесткий воздуховод имеет гладкие стенки, которые помогают поддерживать ламинарный воздушный поток, что особенно важно для вытяжек, которые производят более 200-300 кубических футов в минуту.

Гибкие воздуховоды также подвержены растрескиванию и разрывам, поиск и ремонт которых может стоить сотни долларов. Жесткие воздуховоды могут быть немного дороже и их сложнее установить, но правильный путь . (Кроме того, многие местные строительные нормы и правила требуют использования жестких воздуховодов для вентиляции кухни).

В канальной установке нельзя использовать угольные фильтры .

Установка в воздуховоде — наружная подача

Одна из самых серьезных ошибок при установке вытяжки — это заделка воздуховода в замкнутом пространстве, например.грамм. чердак.

Это приведет к неправильной работе вытяжки (если она вообще работает) из-за противодавления из замкнутого пространства. Каким бы большим ни было пространство, воздух не будет сжиматься — вытяжки — это устройства с большим потоком воздуха, а не с высоким давлением.

Кроме того, выпуск теплого влажного воздуха из кухни на чердак — это рецепт серьезной проблемы роста плесени.

Если вытяжка не всасывает воздух после установки, или вы действительно чувствуете, как воздух выдувает из с поверхности фильтра — обязательно проверьте воздуховоды.

Установка в воздуховоде — Заглушки для воздуховодов / Крышки

Внешний воздуховод, выходящий через боковую стену, должен заканчиваться заглушкой воздуховода, в то время как воздуховоды на крыше иногда заканчиваются U-образным коленом, позволяющим воздуху выходить, защищая от дождя и снега.

Убедитесь, что колпачок имеет тот же размер / диаметр, что и воздуховод — использование колпачка меньшего размера вызовет проблемы с потоком воздуха и статическим давлением. Некоторые установщики думают, что оконцовывать 6-дюймовый воздуховод 4-дюймовым колпачком — это нормально … но это не нормально.Даже не близко.

Независимо от типа концевой заделки важно иметь заслонку (также называемую «обратным потоком» или «регулятором воздушного потока») на конце воздуховода. Заслонка предотвращает попадание наружного воздуха обратно в воздуховод, а также предотвращает неприятные сюрпризы в виде птиц, насекомых и белок.

Рекомендуется проверять состояние крышки воздуховода не реже одного раза в два года — убедитесь, что она не забита, а жалюзи и / или обратная тяга работают свободно и плавно.

Установка без воздуховода (с рециркуляцией)

Хотя всегда рекомендуется подключать вытяжку к наружному воздуховоду, бывают ситуации, когда это просто невозможно. Во многих многоэтажных кондоминиумах и кооперативных зданиях запрещены любые модификации, пронизывающие внешние стены здания. Ультрасовременные квартиры с бетонными потолками и стеклянными окнами от пола до потолка также исключают возможность выхода наружу воздуховода.

Решение заключается в установке вытяжки в «бесканальном» режиме, также называемом «рециркуляционным».В этой ситуации в дополнение к металлическим фильтрам , поглощающим капли жира, вытяжка использует угольные фильтры (также известные как «угольные фильтры») для поглощения запахов. После обезжиривания и удаления запаха воздух выпускается обратно в комнату.

Если вы собираетесь установить вытяжку в бесканальном режиме, вам также потребуется:

  • Закажите угольные фильтры (продаются отдельно)
  • Убедитесь, что угольный фильтр установлен в вытяжке.
  • Заменяйте фильтр каждые 6 месяцев.

. фильтр необходимо регулярно менять.В конце концов, он забивается частицами жира и запаха и ограничивает поток воздуха, что может привести к перегреву двигателя вентилятора и преждевременному выходу его из строя. Если вы не можете заменить угольный фильтр, лучше его снять, чем использовать вытяжку с забитым фильтром.

Сменные фильтры доступны на нашем веб-сайте в категории «Аксессуары для вытяжек». Обратите внимание, что существует несколько типов угольных фильтров — пожалуйста, подтвердите, какой тип используется в вашей модели вытяжки, перед покупкой.

Электрооборудование

Два наиболее важных момента для подключения питания к вытяжке: не отрезайте вилку и убедитесь, что вытяжка подключена к выделенной линии .

Не отрезайте пробку

Одна из самых распространенных проблем при установке прибора — это электрическое подключение. Эмпирическое правило (и норматив UL, кстати) простое: если устройство поставляется с оголенными проводами, оно должно быть подключено жестко; если он поставляется с вилкой, он должен быть включен.Следование этому правилу позволит избежать проблем с гарантией производителя, а также потенциальных проблем с осмотром. Все вытяжки Futuro Futuro оснащены шнуром питания с 3-контактной заземленной вилкой на 110 В по стандарту США / Канады.

Некоторые установщики предпочитают сэкономить несколько минут (вместо установки розетки) и вместо этого отрезать вилку и вставить ее прямо в электрическую линию. Не позволяйте им этого делать! Электропроводка — это не только плохая идея с точки зрения правил и осмотра, но и при необходимости обслуживания вытяжки технический специалист должен иметь возможность отсоединить вытяжку и подключить диагностическое оборудование.Если вытяжка имеет проводной монтаж, вносить изменения в проводку разрешается только квалифицированному электрику. Чтобы избежать этой проблемы, убедитесь, что вилка не отрезана, а вытяжка включена в розетку.

Не делись строкой

Еще одно хорошее правило, которому следует следовать, — подключать каждый основной прибор, включая вытяжку, к своей собственной отдельной (выделенной) электрической линии . Дело не в силе тока (или «нагрузке») на каждом проводе, а скорее в том, чтобы каждое устройство не создавало помех другим, вызывая падение напряжения или создавая электрические помехи в линии.

Такие устройства, как воспламенители газовых плит, компрессоры холодильников и микроволновые магнетроны, могут создавать кратковременную, но значительную нагрузку на цепь. Смешивание и согласование различных устройств на одной линии никогда не является хорошей идеей, особенно когда одно из устройств оснащено чувствительной электроникой или трансформаторами освещения.

Убедитесь, что для вытяжки имеется выделенная линия, которая не используется для других приборов или регулируемого света. Это не только продлит срок службы, но и значительно упростит поиск и устранение неисправностей и выявление потенциальных проблем.

Этап 3 — Расположение и поддержка

Монтажная высота

Есть несколько факторов, которые влияют на то, насколько высоко следует устанавливать вытяжку над варочной поверхностью. Прежде всего, ознакомьтесь с рекомендациями производителя вытяжки. Типичные вытяжки устанавливаются в диапазоне от 26 до 30 дюймов над варочной панелью, хотя это значение может варьироваться от 18 до 36 дюймов.

Для наилучшей производительности Futuro Futuro рекомендует устанавливать вытяжки на высоте от 26 до 28 дюймов над варочной панелью.Поскольку воздух, загрязненный в результате приготовления пищи, не поднимается по идеально прямой линии, а распространяется довольно агрессивно, рекомендуется расположить вытяжку достаточно низко, чтобы дать ей хороший шанс улавливать дым / пар.

Также рекомендуется размещать вытяжку на высоте, на которой свет будет на ниже уровня глаз , что также обеспечивает легкий доступ к панели управления и упрощает очистку.

Правильная опора

Одной из самых опасных проблем при установке вытяжки является крепление агрегата только к листовой породе.Независимо от веса, любую вытяжку следует прикреплять к несущим балкам или балкам, чтобы обеспечить надлежащую долгосрочную поддержку. Если в предполагаемом месте расположения вытяжки нет балки / балки, приемлемой заменой будет поперечная распорка, сделанная из фанеры 2 × 4, 3/4 дюйма или другого прочного материала.

Если вытяжка прикреплена к гипсокартону, первоначально может показаться, что устойчива, но со временем, когда она будет использоваться, анкеры гипсокартона ослабнут. Убедитесь, что ваш установщик с самого начала правильно установил вытяжку.

Вытяжки для настенного монтажа — дополнительные соображения

Вытяжки должны всегда устанавливаться поверх фартука. Не превращайте капюшон в фартук и не превращайте его в фартук по нескольким причинам:

  • Обрезать камень или плитку вокруг вытяжки, особенно изогнутой или необычной формы, — это хлопотно.
  • Видимые линии затирки никогда не выглядят хорошо.
  • Если в будущем потребуется техническое обслуживание или ремонт, вытяжку придется вырезать из раствора, прежде чем технический специалист сможет выполнить обслуживание.
  • Повышенный риск повреждения (вмятины или царапины) вытяжки.

Между стенками шкафа и вытяжкой должно быть свободное пространство. Некоторые архитекторы и дизайнеры предоставляют пространство между шкафами ровно настолько, чтобы уместить вытяжку точно по ширине. Это плохая идея по нескольким причинам:

  • Отсутствие места затрудняет установку.
  • Любой просчет может привести к тому, что вытяжка вообще не поместится в пространстве.
  • Если шкафы со временем расширяются или смещаются, они могут раздавить колпак, что приведет к вздутию нержавеющей стали, а в случае вытяжек, оборудованных стеклянной панелью, стекло может треснуть.
  • В закрытых щелях скапливается грязь и жир, что затрудняет очистку.

Чтобы избежать всех этих проблем, оставьте пространство не менее 1/2 дюйма между краем настенной вытяжки и шкафом.

Этап 4 — Процесс установки

Защитная пленка

Вертикальный дымоход вытяжек Futuro Futuro покрыт защитной пластиковой пленкой, чтобы избежать царапин при установке. Этот фильм не следует удалять до завершения процесса установки — убедитесь, что ваш установщик знает об этом.

Разное

На некоторых моделях жироулавливающие фильтры также могут иметь защитную пленку (обычно полупрозрачного синего цвета). Эту пленку следует удалить перед использованием бленды.

В моделях с обширными стеклянными элементами, такими как Skylight, Luxor, Acqualina, Quest, Wave и другие, НЕ следует поднимать за стекло во время установки. Это может показаться здравым смыслом, но время от времени установщики думают, что стоит поднять 100-фунтовый прибор за декоративную стеклянную панель.

После установки грязь и отпечатки пальцев можно легко удалить, распылив немного WD-40 или другого неабразивного очистителя на бумажное полотенце и протерев поверхности из нержавеющей стали. Не используйте полироли для нержавеющей стали (например, Barkeeper’s Friend), так как они могут поцарапать или обесцветить поверхность.

Заключение

Итак, в итоге:

  • Как только прибудет посылка — осмотрите ее.
  • Перед установкой — подключите и убедитесь, что он работает.
  • Защитная пленка: снимайте пленку только после установки.
  • Если воздуховод — воздуховод должен быть жестким, круглой формы диаметром 6 дюймов, с соответствующими крышками / внешними вентиляционными отверстиями.
  • Если воздуховод — угольный фильтр следует менять каждые 6 месяцев.
  • Электрооборудование: не отрезайте вилку кабеля питания и убедитесь, что вытяжка подключена к отдельной цепи.
  • Поддержка: не прикрепляйте только к гипсокартону; только для балок, балок, фанеры.
  • Вытяжки для настенного монтажа: устанавливайте вытяжку НАД фартуком, а не ВНУТРИ.Оставьте пространство между вытяжкой и шкафами.
  • Не используйте абразивные чистящие средства; мы рекомендуем WD-40 для стали, Windex для стекла.

Как повесить кухонную вытяжку на потолок | Руководства по дому

Многие кухонные вытяжки крепятся к шкафу, который устанавливается над вытяжкой. Однако некоторые домовладельцы предпочитают устанавливать вытяжку непосредственно на потолок и отказываются от верхнего шкафа. Таким образом, внешний вид становится более чистым и современным, и это позволяет устанавливать линейку в различных областях, например, в местах, где нет верхних шкафов.Однако, несмотря на отсутствие шкафа, вытяжка устанавливается таким же образом; крепление к самому потолку, а не к шкафу.

Выключите питание той части кухни, над которой вы работаете. Убедитесь, что провода, выходящие из потолка, к которому будет подсоединяться вентилятор, вытянуты как минимум на 12 дюймов для облегчения доступа.

Определите, какой у вас тип вытяжки. Некоторые вытяжки выходят обратно на кухню, а другим нужен воздуховод. Если для вытяжки требуется воздуховод, убедитесь, что у вас есть рабочий воздуховод с выходом наружу.

Переверните колпак на ближайшем столе вверх дном. Снимите панель, закрывающую низ капота. Это обнажит проводку и вентилятор на вытяжке. Отложите панель в сторону.

Попросите помощника удерживать вытяжку над плитой. Он должен располагаться по центру над плитой с выступом на три дюйма с каждой стороны.

Осмотрите область, где вытяжка встречается с потолком. На потолке должно быть минимум отверстий под винты. Карандашом обведите их контур на потолке, чтобы отметить их положение.Опустите капюшон и отложите в сторону.

С помощью электрической отвертки наполовину вкрутите винты, прилагаемые к вытяжке, в потолок. Если в потолке, где вы работаете, нет стойки, используйте пластиковые анкеры, чтобы надежно закрепить винты. Когда вы закончите, должна быть видна половина винтов.

Наденьте кожух на винты. Если у вас есть воздуховоды, совместите отверстие в вытяжке с воздуховодом. Убедитесь, что кожух находится в правильном положении, и затяните винты, чтобы удерживать кожух на месте.Подключите электричество к вытяжке, как только вытяжка будет надежно прикреплена к потолку.

Ссылки

Советы

  • Не включайте ток, пока у вас нет дипломированного электрика для проверки вашей работы. Большинство вытяжек имеют разрешения и должны быть проверены после установки, прежде чем их можно будет использовать.

Писатель Био

Сарабет Асафф работала и писала об индустрии благоустройства дома с 1995 года. Она написала множество статей по искусству, дизайну интерьера и обустройству дома, специализируясь на дизайне кухонь и ванных комнат.Являясь членом Национальной ассоциации кухонь и ванных комнат, Асафф обладает практическими знаниями во всех областях домашнего дизайна.

Kobe: советы по установке и эксплуатации вытяжки и приемы торговли

Практические правила для любой модели кухонной вытяжки от любого производителя

ВСЕГДА распаковывайте и осматривайте приборы на предмет видимых повреждений сразу же по прибытии
ВСЕГДА переверните кожухи вверх дном и встряхните или выдуйте возможные отходы при транспортировке
ВСЕГДА нанимайте профессионально лицензированного электрика для проверки и проводки вытяжек
ВСЕГДА устанавливайте ограничитель перенапряжения для защиты панелей управления от колебаний напряжения предохранитель прерывателя замыкания на землю — вытяжки обычно потребляют от 2 до 4 ампер
ВСЕГДА устанавливайте вытяжки на расстоянии от 26 до 30 дюймов от варочной панели, никогда не более 36 дюймов
ВСЕГДА используйте винты и шайбы из нержавеющей стали при установке вытяжки из нержавеющей стали
ВСЕГДА установить отводы в вентиляционной трубе как можно дальше от корпуса вытяжки
90 115 ВСЕГДА избегайте резких изгибов на 90 градусов в вентиляционной трубе, когда вы можете использовать две 45-х.
ВСЕГДА ленту, подушку и стяжную вентиляционную трубу надежно, чтобы избежать любого вибрационного шума
ВСЕГДА используйте оцинкованную одностенную вентиляционную трубу и изолируйте проход через чердак
ВСЕГДА устанавливайте соединительную муфту с резиновым чехлом между концом вентиляционной трубы и концом крыши / стены
ВСЕГДА лучше всего устанавливать обратные заслонки на оконечности, а не на корпусе вытяжного колпака

TheNaturalHome.com на протяжении многих лет продавал другие марки кухонных вытяжек для профессионального использования, но сейчас мы продаем только Kobe Premium Series . Мы прекратили продавать неоправданно завышенные цены вытяжек «известных брендов», когда они не смогли сравниться с Kobe в параллельном инженерном сравнении. Мы НЕ продаем дешевую китайскую подделку бытовой техники. Kobe доказал свою надежность многолетним опытом работы с клиентами. Производители бытовой техники, как правило, не перечисляют все технические характеристики своей продукции, если не гордятся своими техническими деталями.Не так с Kobe Premium Series … Kobe указывает ВСЕ : низкий уровень шума, состав нержавеющей стали, толщина металла 18 калибра и ФАКТИЧЕСКИЕ реальные показатели CFM в кубических футах в минуту. Вытяжки прочны и протестированы на рабочие характеристики в установленных условиях с двухметровой вентиляционной трубой, имитирующей типичную планировку кухни. Некоторые производители бытовой техники цитируют вводящие в заблуждение номиналы нагнетателя CFM , не утруждая себя регулировкой падения CFM Performance после того, как нагнетатель установлен в корпусе вытяжки, и отработанный воздух проходит через дефлекторные фильтры и выходит в вентиляционную трубу. Надутые 1000 кубических футов в минуту номинальной мощностью нагнетателя можно легко преобразовать в производительность менее 800 кубических футов в минуту номинальная мощность . Все вытяжки Kobe проходят испытания на соответствие отраслевым стандартам в реальных условиях установки для получения истинных характеристик. Отраслевой стандарт для газовых варочных панелей — максимум производительности выхлопа ~ 6 кубических футов в минуту на 1000 британских тепловых единиц. Например: диапазон газа с шестью горелками с 15 000 британских тепловых единиц на каждую горелку на варочной панели равен сумме 90 000 британских тепловых единиц, умноженной на 6 кубических футов в минуту, что соответствует рекомендуемому показателю производительности на уровне 540 кубических футов в минуту.Эмпирическое правило для вытяжек для профессионального использования: минимум 600 кубических футов в минуту при установке стандартной +/- 30 дюймов от варочной панели. Чтобы представить себе 750 кубических футов в минуту … потребуется всего 2 минуты, чтобы вытянуть ВЕСЬ воздух из вашей средней кухни площадью 200 квадратных футов.

Вытяжки Kobe Range разработаны и изготовлены их японской материнской компанией Tosho & Company, Ltd. Tosho & Company, Ltd. занимается продажей качественных товаров в Японии и во всем мире с 1966 года, предлагая такие разнообразные продукты, как детали машин, роскошные автомобили, чистящие средства для индустрии технического обслуживания и, конечно же, вытяжки из нержавеющей стали. Kobe продает в США и Канаду более шестнадцати лет, и их цель всегда заключалась в разработке вытяжек из нержавеющей стали, которые были не только функциональными, но и стильными и экономичными. Результатом их обширных исследований и разработок является серия бесшовных вытяжек из нержавеющей стали с матовой отделкой, которые отличаются коммерческим качеством, элегантными, мощными и ТИХИМИ. Продукция Kobe сертифицирована CSA 221547 в соответствии со стандартами 3812-01 для Канады и классом 3821-81 для U.S. Этот стандарт CSA соответствует требованиям стандарта ANSI / UL 507/705/710 для сертификации электрических вентиляторов, но продукты Kobe не имеют сертификата для коммерческого приготовления пищи в соответствии с UL710. Kobe поставляет только вытяжки для жилых помещений, не сертифицированные Kobe для использования в коммерческих ресторанах. Метрические измерения округлены для справки о размерах в дюймах здесь, поэтому всегда сверяйтесь с отдельными таблицами технических характеристик продукта для точного определения размера, который часто примерно на четверть дюйма меньше примерно: 29-3 / 4, 35-3 / 4, 41-3 / 4 и шириной 47-3 / 4 дюйма, что упрощает установку между шкафами.

Несколько слов о кухонных приборах из нержавеющей стали

При покупке кухонной вытяжки три основных вопроса, связанных с материалами из нержавеющей стали, — это толщина материала, бесшовная конструкция и сталь товарного качества. Две основные марки (серии), используемые в кухонной технике, — это нержавеющая сталь № 304 и № 430. Серия 430 — это наиболее часто используемая нержавеющая сталь, поскольку она лучше изгибается и формуется для получения уникальных форм, а не только для прямых-плоских изгибов металла. И 304, и 430 обладают относительно одинаковой устойчивостью к ржавчине, в том смысле, что вы не заметите никакой разницы в внешнем виде или производительности такой прочной вытяжки.С нержавеющей сталью серии 304 труднее работать, отчасти из-за более высокого содержания углерода и более низкого содержания железа. Оба имеют почти одинаковое содержание хрома: 430SS от 16% до 18% и 304SS от 18% до 20%. Калибр Калибр — это относительная мера толщины, и все вытяжки Kobe используют самую толстую бесшовную нержавеющую сталь 18 калибра. Более дешевые марки кухонных вытяжек используют толщину 22, 23 или даже что-то столь же жалкое, как сталь 24-го калибра. Бесшовная конструкция является стандартной практикой для всех вытяжек Kobe с тонко отполированными сварными швами, обеспечивающими чистый, бесшовный вид.Более дешевые бренды склепывают несколько кузовных панелей вместе, позволяя влаге, жирам и грязи просачиваться и накапливаться в трещинах. Проведите исследование, и вскоре вы увидите преимущества вытяжек Kobe Range по качеству, цене и производительности. Используйте только аэрозольные очистители из нержавеющей стали (или WD-40) и не оставляйте их на поверхности слишком долго. Не распыляйте на панель управления и не мочите ее. Избегайте грубых чистящих средств, солевых растворов, дезинфицирующих средств, отбеливателей и других агрессивных чистящих химикатов. Используйте чистые, мягкие тканевые полотенца без ворса и всегда трите шерсть, а не поперек. Это очень важно … протирание круговыми движениями или поперек волокон нержавеющей стали приведет к порче поверхности.

Большинство людей используют вытяжку только для случайного появления чрезмерного пара, запаха, дыма или жира, потому что их существующая вытяжка слишком громкая, чтобы работать все время во время готовки. Вытяжки из нержавеющей стали Kobe с их функцией QuietMode ™ достаточно тихие, чтобы работать непрерывно, и оставляются включенными на некоторое время после этого, чтобы удалить остаточное тепло варочной панели. Как гласит их девиз: QuietMode ™: «, так тихо, вы не поверите, что это на !» Kobe имеет многоскоростное управление вентиляторами на всех моделях, так что вы можете получить желаемую производительность, когда вам это нужно.Остерегайтесь диапазона. Производитель заявляет, что вам понадобится вытяжка мощностью 1000 + CFM (кубических футов в минуту) для любой печи — это маркетинговый ход, чтобы продать свою «коммерческую» вытяжку с этой линейкой. Некоторые производители бытовой техники цитируют вводящие в заблуждение номиналы нагнетателя CFM , не утруждая себя регулировкой падения CFM Performance после того, как нагнетатель установлен в корпусе вытяжки, и отработанный воздух проходит через дефлекторные фильтры и выходит в вентиляционную трубу. Надутые 1000 кубических футов в минуту номинальная мощность нагнетателя легко может быть преобразована в производительность менее 800 кубических футов в минуту номинальная мощность .Все вытяжки Kobe проходят испытания в соответствии с отраслевыми стандартами в реальных условиях установки с двухметровой вентиляционной трубой, имитирующей типичную планировку кухни для получения истинных показателей производительности. Это включает в себя установку вытяжки с двухметровой вентиляционной трубкой от выхлопной трубы для имитации реальных условий эксплуатации — чего многие другие производители избегают делать. Отраслевой стандарт для газовых варочных панелей — максимум производительности выхлопа ~ 6 кубических футов в минуту на 1000 британских тепловых единиц. Например: диапазон газа с шестью горелками с 15 000 британских тепловых единиц на каждую горелку на варочной панели равен сумме 90 000 британских тепловых единиц, умноженной на 6 кубических футов в минуту, что соответствует рекомендуемому показателю производительности на уровне 540 кубических футов в минуту. Практическое правило для вытяжек для профессионального использования: минимум 600 куб. Футов в минуту при установке стандартной +/- 30 дюймов от варочной панели. Чтобы представить 750 кубических футов в минуту в перспективе … потребуется всего 2 минуты, чтобы вытянуть ВЕСЬ воздух из вашей средней кухни площадью 200 квадратных футов.

Понимание качества фильтровальных систем кухонных вытяжек

При покупке кухонной вытяжки необходимо обращать пристальное внимание на , что происходит со смазкой . Есть веская причина, по которой мы продаем вытяжки только Kobe в розницу — они спроектированы для правильной РАБОТЫ. Дешевые вытяжки имеют множество углов, одним из которых является установка тонких алюминиевых сетчатых экранов, позволяющих нагретой смазке в фильтре стекать обратно на плиту. Без надлежащей фильтрации излишки жира и влаги попадают в вентиляционную трубу и попадают на крышу или стену вашего дома. Вы никогда не увидите дешевые алюминиевые сетчатые фильтры в ресторане по одной очень веской причине — жир, капающий обратно на плиту, опасен. Компания Kobe решает проблему фильтрации / улавливания жира с помощью центробежных уловителей жира и / или классических промышленных фильтров с перегородкой из нержавеющей стали.Вертикальные вентиляторы с двумя турбинами на некоторых моделях Kobe создают эффект перевернутого торнадо, который очень эффективен для приготовления больших азиатских блюд с выпуклым днищем и паэльи. Очень эффективное улавливание жира внутри воздуходувки, где воздух, содержащий масло и воду, попадает в корпус вентилятора, заставляя его конденсироваться и стекать в перегородочные фильтры или чаши для сбора жира. Чашечки для сбора жира — это небольшие поддоны, которые можно мыть в посудомоечной машине на верхней полке, установленные за коническими воздухозаборниками, которые вы видите на некоторых моделях.Обычно чистка кухонной вытяжки не происходит изнутри, механических частей, только наружная поверхность, корпус и съемные фильтры, но это возможно с помощью центробежного вентилятора. Снимите сетчатые или перегородочные фильтры, распылите обезжириватель прямо в воздуходувки, установите фильтры на место, дайте им пропитаться некоторое время, а затем включите минимальную скорость. Обезжириватель будет стекать через систему, обеспечивая промывку водосборных стаканов или перегородок. Соблюдайте традиционные меры предосторожности при работе с бытовыми приборами: отключайте питание устройства при внутренней работе, держите руки чистыми при включенном питании и защищайте лицо и глаза от воздействия чистящих химикатов.Дефлекторные фильтры представляют собой серию перевернутых U-образных «желобов-перегородок», которые охлаждают жирный воздух по мере его прохождения, конденсируя влагу и масло на верхних перегородках и стекая вниз в нижние желоба, где он удерживается до очистки. Коммерческий вид в жилых кухнях вызвал очень высокий спрос на перегородочные фильтры, особенно в газовых плитах с высокой производительностью, где присутствуют сильные жары и пламя. Дополнительное пространство из нержавеющей стали под ним делает внешний вид более профессиональным и индустриальным, придавая любому дизайну кухни более коммерческий вид ресторана.С точки зрения производительности перегородочные фильтры с вентилятором с короткозамкнутым ротором (по сравнению с центробежной турбиной) улавливают немного меньше жира, но разница, вероятно, слишком мала, чтобы ее можно было рассматривать как фактор при выборе модели. Многие клиенты считают перегородочные фильтры преимуществом при очистке, поскольку их можно мыть в посудомоечной машине на верхней полке. Фильтры перегородки можно вынуть из вытяжки и промыть отдельно, вместо того, чтобы обезжиривать всю нижнюю часть корпуса вытяжки.

Заслонки (предохранители обратной тяги) поставляются со всеми вытяжками серии Premium серии Kobe, но рекомендуется снимать этот демпфер обратной тяги с корпуса вытяжки. Устройства для предотвращения сквозняков (по желанию клиента) лучше всего устанавливать на вентиляционной крышке (концевой заделке), где они могут быть легко очищены и более эффективны. Заслонки являются стандартной практикой в ​​климатических условиях, где клиенты опасаются, что обратная тяга воздуха (холодного или горячего) по вентиляционной трубе увеличит расходы на отопление и охлаждение. И для клиентов, которых беспокоит запах из дренажной трубы. Наиболее распространенный тип заслонки — это заслонка, используемая на вентиляционных отверстиях сушилки. Установление заслонок непосредственно над вентилятором там, где их крайне неудобно заменять и невозможно регулярно чистить, считается инженерным недостатком.В лучшем случае грязные заслонки ограничивают поток воздуха … в худшем случае коррозия и накопление жира в конечном итоге выводят их из строя. Очень важно поддерживать их в хорошем состоянии и смазывать WD-40, особенно любые металлические пружины и петли. Обычной практикой для повышения энергоэффективности является присоединение вентиляционной трубы к концевой заделке крыши / стены с помощью гибкого резинового соединительного элемента. Необязательно быть муфтой Fernco® или готовой муфтой. Два шланговых зажима и кусок прочного резинового коврика разорвут тепловой контакт между металлом вентиляционной трубы и металлическим или пластиковым наконечником.Рекомендуется изолировать металлическую вентиляционную трубу, когда она проходит через чердак, чтобы предотвратить передачу тепла и холода в корпус вытяжки. Мы не продаем вентиляционные трубы, заглушки, заслонки или фитинги для воздуховодов, поскольку они обычно доступны в любом местном магазине сантехники.

определение размеров и размещение вытяжек для бытовых кухонь

Большинство клиентов покупают вытяжку той же ширины, что и у верхней части диапазона, но дизайнеры все чаще сочетают вытяжки большего размера с духовками меньшего размера. Увеличенная площадь навеса вытяжки обеспечивает лучшую производительность на низких скоростях и придает более профессиональный вид дизайну кухни. Шлейф дыма и пара , распространяющийся по мере отрыва от варочной панели, поэтому установка более широкого вытяжного шкафа имеет идеальный функциональный смысл, позволяя более низким скоростям вентилятора более эффективно улавливать отработанный воздух. Хорошее практическое правило для любой газовой или электрической плиты — минимум 50 кубических футов в минуту на квадратный фут варочной панели. Таким образом, для ранжета шириной 3 фута и глубиной 2 фута требуется , по крайней мере, вытяжка 300CFM, а все вытяжки Kobe без рециркуляции имеют 600 + CFM на максимальной скорости.Вытяжки для жилых помещений традиционно имеют глубину от 19 до 22 дюймов (спереди назад), чтобы можно было наклоняться над плитой, не мешая передней части вытяжки, и размещены на расстоянии от 26 до 30 дюймов от верхней границы диапазона для лучшей вытяжной функции. По мере того, как вы удаляетесь намного дальше, чем примерно на 30 дюймов от варочной панели, вытяжка должна работать на все более высоких скоростях, чтобы обеспечить тот же уровень производительности. Kobe предлагает несколько вытяжек UL710 для профессионального использования глубиной 24 дюйма, предназначенных для более «промышленных» жилых помещений, устанавливаемых на расстоянии от 30 до 36 дюймов от варочной панели.Установленная на расстоянии менее 30 дюймов от варочной панели, вытяжка глубиной 24 дюйма будет мешать вашей мобильности на конфорках. Всегда лучше взять немного картона и создать макет вытяжки при ее установке, чтобы не наткнуться на нее, когда вы наклоняетесь, чтобы заняться горшками на заднем плане. Как правило, воздуходувки от 600 до 800 куб. Футов в минуту более чем достаточны при размещении на надлежащем расстоянии от 26 до 30 дюймов от варочной панели и будут намного тише, поскольку вытяжка может хорошо работать при более низких скоростях вращения вентилятора.

общие практические правила для вентиляции кухонных вытяжек

Все вытяжки Kobe включают по крайней мере один двигатель вентилятора, поэтому для их установки не требуются дополнительные детали. Заказчик предоставляет собственную вентиляционную трубу и концевую часть на крыше или внешней стене (см. Примечания выше). Поскольку строительные нормы и правила в разных городах различаются, мы не продаем вентиляционные трубы или части концевых устройств — вы можете найти эти фитинги в местном магазине сантехники. Если местные нормы не требуют иного, установите стандартную одностенную оцинкованную вентиляционную трубу, которая тоньше, чем аналогичная вентиляционная труба для дровяной печи.Хотя гофрированная «гибкая» труба может быть дешевле и ее легче сгибать, она имеет тенденцию задерживать жир (невозможно очистить) и не так надежна (легко рвать отверстия). Обычной практикой для повышения энергоэффективности является присоединение вентиляционной трубы к концевой заделке крыши / стены с помощью гибкого резинового соединительного элемента. Резиновые соединительные муфты в основном представляют собой кусок резины, который оборачивается вокруг трубы и устанавливается с помощью двух шланговых зажимов, нарушая тепловой энергетический контакт между металлом вентиляционной трубы и металлом концевой части крыши. Рекомендуется изолировать металлическую вентиляционную трубу, когда она проходит через чердак, чтобы еще больше предотвратить передачу тепла и холода вниз в корпус вытяжки.Во всех вытяжках Kobe с настенным креплением используются трехсторонние регулируемые крышки воздуховодов (боковая стена открыта), что позволяет установить изгиб на 90 градусов в вентиляционной трубе и выйти прямо из стены, на которой установлена ​​вытяжка. Некоторые модели уникальны тем, что имеют прямоугольные отверстия для вентиляционных отверстий размером 3-1 / 4 на 10 дюймов сверху И сзади. Верхняя круглая вентиляционная труба диаметром 6 дюймов — лучшая практика для новых установок, но при реконструкции иногда требуется прямоугольная труба. Расположение задней заглушки 3-1 / 4 на 10 дюймов: по центру по ширине капота и примерно в одном дюйме от верхней части корпуса капота до верхней части выбивки 3-1 / 4 на 10 дюймов.Обратите внимание, что прямоугольная вентиляция подходит для небольших расстояний и часто встречается при реконструкции, но круглые вентиляционные трубы кухонной вытяжки намного легче чистить и, как правило, имеют лучшую аэродинамику. В домах, где прямая вертикальная (через крышу) вентиляция невозможна, лучше всего установить серию изгибов под 45 градусов. Когда вы вынуждены устанавливать отводы под прямым углом, избегайте размещения первых 90 в пределах двух футов от вентилятора, избегайте использования более двух 90-х и избегайте горизонтальных участков более двадцати пяти футов. В противном случае снижается эффективность любого вентилятора от любого производителя кухонной вытяжки.Пониженная эффективность (меньше кубических футов в минуту CFM) является функцией аэродинамического сопротивления в трубе — противодавление от изгибов и горизонтальных участков вынуждает вентилятор работать с большей нагрузкой при том же CFM. И нет, у нас нет никакой оценки количества потерь CFM на изгиб или прогон, но мы добавим эту информацию, как только сможем ее подтвердить. В конце концов, вы довольствуетесь тем, с чем приходится работать дома … любая вытяжка любого производителя будет иметь точно такие же аэродинамические ограничения.

В линейке вытяжек Kobe используются два типа узлов нагнетателя: горизонтальный с короткозамкнутым ротором и центробежный. Центробежные нагнетатели турбинного типа, как двигатели реактивных самолетов, устанавливаются попарно. Другой — одинарная или двойная беличья клетка, установленная на одной или обеих сторонах одного горизонтального вала двигателя. Оба способны поддерживать профессиональные характеристики с минимальным шумом. Там, где позволяет место в кузове, обычно используются воздуходувки с беличьей клеткой. Двойные беличьи сепараторы на каждой стороне вала / оси поддерживают баланс и помогают предотвратить преждевременный выход из строя подшипников при наличии места.Только низкопрофильный кожух RA38 имеет единственную беличью клетку из-за ограниченного пространства в вентиляционной стойке. Другие модели оснащены обновленными вертикально установленными двухтурбинными вентиляторами для центробежной фильтрации, которые представляют собой передовой подход с низким энергопотреблением и высоким КПД. В то время как некоторые производители используют единую систему вентиляторов для всех вытяжек, Kobe разрабатывает систему вентиляции, которая соответствует потребностям корпуса вытяжки. Плотная конструкция, бесшумные воздуходувки, бесшовная нержавеющая сталь и очень функциональные, легко очищаемые системы фильтрации жира делают линию Kobe уникальной.Вы не увидите на Kobe нефункциональных дешевых алюминиевых сетчатых фильтров или жалких лопастных вентиляторов. Мы надеемся, что вы обнаружите, что вытяжки из нержавеющей стали Kobe отличаются высочайшим качеством, что делает их сегодня наиболее экономически эффективными кухонными вытяжками на рынке. Вы можете найти копию двухлетней гарантии производителя Kobe Range Hood, политику возврата, информацию об обслуживании и доставке на этой странице: Гарантия Kobe Range Hood. Вытяжки Kobe обычно всегда есть в наличии и обычно отправляются на следующий рабочий день, если не указано иное.

как установить вытяжные колпаки на наклонных, соборных и высоких потолках

Уникально видеть, как крышка воздуховода из нержавеющей стали простирается до поверхности наклонного потолка — или намного больше десяти футов ( от пола до потолка). Соборные наклонные и высокие потолки традиционно имеют деревянную рамку «желоба», которая «свешивается», образуя ровную / горизонтальную монтажную поверхность для верхней части крышки воздуховода вытяжки. Дизайнеры используют выемки в качестве архитектурных Focus для всей комнаты, если не для всего дома, как его видят ваши гости.Ваша вентиляционная труба, облицованная камнем, стеклом, оловом, панелями или плиткой, или просто гипсокартоном, проходит через центр желоба. Если вы не стремитесь к индустриальному стилю, «палец» из нержавеющей стали, видимый от пола до 12-футового потолка, может быть чрезмерным «магнитом для глаз». Небольшие выемки (одна рама 2 на 4) отделаны деревом, чтобы соответствовать остальной части комнаты и / или шкафов. Экономичный способ удлинить слишком короткую крышку воздуховода всего на шесть дюймов или более — это окружить верх декоративной деревянной отделкой, плиткой или лепниной, чтобы скрыть любой зазор.

Вытяжки Kobe последнего поколения серии SQB-1 оснащены энергосберегающими светодиодными лампами с низким нагревом. Они доступны с корпусом и стеклом напрямую от Kobe Range Hoods. В более старых моделях вытяжек Kobe серий SQ и SQB использовались двухконтактные галогенные лампы G4 на 10 или 20 ватт 12 вольт «капсульные лампы». Мы не продаем эти галогенные лампы, поскольку их легко найти в Интернете по цене менее одного доллара за штуку. Две гораздо более старые модели вытяжек Kobe использовали стандартную галогеновую лампу большего размера GU10. Двухконтактные цокольные лампы LED G4 и GU10 доступны для модернизации, но они, как правило, имеют очень низкий световой поток для размера, достаточно маленького, чтобы поместиться в розетку.Руководства по установке содержат подробные инструкции по замене лампочки. НИКОГДА не прикасайтесь к стеклу галогенной лампы голыми руками, так как кожный жир может привести к расколу лампы при нагревании. Будьте очень осторожны, снимая стеклянную линзу внутри светильника, так как края обычно очень острые. Светильники вытяжки, в отличие от других приборов, подвержены воздействию очень суровых условий окружающей среды с избыточной влажностью, конденсирующейся водой и агрессивными жидкостями, жирами и химическими веществами. Если свет мигает, сначала попробуйте заменить лампочки.Затем попросите местного специалиста независимого центра по ремонту бытовой техники отсоединить лампы или проверить постоянную подачу питания ~ 12 В постоянного тока на трансформатор. Освещение — единственная функция с питанием от 12 вольт постоянного тока, поэтому на борту есть трансформатор, понижающий мощность с 110 до 12 В постоянного тока. Скорее всего, дело не в самом трансформаторе, а в корродированных соединениях между ним и лампочками. Опытный техник может при необходимости заменить соединения и трансформатор, не требуя заводских деталей.Панель управления и переключатель редко бывают неисправными из-за проблем с мерцанием света.

Kobe — двухлетняя гарантия, доставка, возврат и условия обслуживания.

Вытяжки Kobe хранятся на складе и обычно отправляются на следующий рабочий день с предоставлением информации для автоматического отслеживания по электронной почте. Двухлетняя гарантия производителя Kobe Range Hoods, инструкции по получению и подробные сведения о возврате и замене размещены в полном объеме в Интернете по адресу: Гарантия на вытяжку Kobe Range Одним из главных достоинств гарантии Kobe и совершенно уникальной среди производителей вытяжек является они предоставляют сервисные вызовы на месте.В случае необходимости они сделают все возможное, чтобы нанять местный независимый ремонтный центр по субподряду для обращения за персональным обслуживанием. Отгрузить вашу вытяжку обратно в сервисный центр — это их последнее средство , а не единственный вариант, как у других производителей вытяжек. Использование этого веб-сайта и любая покупка продуктов или услуг на TheNaturalHome.com регулируется нашим Соглашением об условиях обслуживания и Отказом от ответственности , которые вы подтверждаете, что прочитали, поняли и согласились соблюдать все содержащиеся в нем условия.

Поверьте, вы найдете вытяжки Kobe по исключительной цене и высочайшего качества. Мы очень довольны их мастерством и обслуживанием клиентов. Хотя мы могли бы продавать в розницу вытяжки из нержавеющей стали любой марки, мы решили продавать только Kobe в течение многих лет. В отличие от крупных безличных каталогизаторов, мы не продаем других по очень веской причине: мы твердо уверены, что Kobe — самый надежный, самый простой в обслуживании, гораздо более тихий и самый дешевый продукт, так зачем продавать еще один? Их конструкция безупречна, материалы и производство превосходны, детали всегда доступны, если они вам когда-либо понадобятся, а цены превосходят по сравнению с яблоками и яблоками с любой другой вытяжкой профессионального качества, представленной сегодня на рынке.

Что нужно знать перед покупкой вытяжки

Не тратьте деньги на вытяжку, которая не эффективно отводит тепло и запах. Прочтите наши советы экспертов о том, как подышать свежим воздухом на кухне.

Экстракторы превратились из утилитарных приборов в стильные координационные центры. Но прежде чем увлекаться внешностью, найдите время подумать о практичности: будет ли вытяжка, на которую вы настроили работать, в вашем помещении или есть лучшее решение? В конце концов, хорошо оборудованная кухня так же важна, как и стильная, когда речь идет о добавлении ценности вашему дому.

Сейчас на рынке так много вытяжек, что сложно понять, чем они отличаются и какие из них будут работать на вашей кухне. В этом руководстве мы сравниваем наиболее распространенные типы имеющихся экстракторов и отвечаем на некоторые важные вопросы.

Ключевые особенности наклонной вытяжки Siemens iQ700 включают датчик управления климатом, который контролирует пар и запахи и автоматически регулирует уровень мощности. Рекомендуемая розничная цена составляет 1049 фунтов стерлингов.

Что такое вытяжной шкаф с вытяжкой?

Решение номер один должно заключаться в том, хотите ли вы вытяжку с воздуховодом или рециркуляцию, поскольку от этого будет зависеть, где вы можете его разместить.Вытяжным воздуховодам необходим доступ к внешней стене, чтобы воздух мог выводиться из здания по трубе (или воздуховоду) наружу.

Для большинства вытяжек с воздуховодами максимальная рекомендуемая длина воздуховода составляет около 5 метров, хотя вам необходимо уменьшить ее на 1,2 метра для каждого имеющегося у вас прямого угла изгиба. Как правило, чем короче воздуховод и чем меньше изгибов, тем лучше будет работать вытяжка.

Островная вытяжка Gorenje IHGC963A1XUK работает при 60 дБ и имеет максимальную производительность 441 м3 / ч.Он получил рейтинг B за энергоэффективность и стоил около 799 фунтов стерлингов.

Что такое вытяжка с рециркуляцией?

Не все кухни подходят для вытяжной вентиляции — например, плита может находиться слишком далеко от внешней стены. Вместо этого вы можете выбрать модель с рециркуляцией: она будет пропускать воздух через фильтры, чтобы нейтрализовать запахи, прежде чем возвращать его на кухню.

Хотя рециркуляционная вытяжка менее эффективна, чем модель с каналом, нет необходимости подключать ее к внешней стене, это означает, что ее можно установить практически в любом месте кухни.

Многие вытяжки можно настроить на рециркуляцию или вытяжку по воздуховоду. Поговорите со своим кухонным мастером о том, как ваш лучший выбор может работать в рамках вашего предложенного дизайна.

Как и все экстракторы Candy, эта 60-сантиметровая настенная вытяжка может работать как в режиме вытяжки, так и в режиме рециркуляции. При максимальном уровне шума 72 дБ и максимальной производительности извлечения 730 м3 / час он стоит около 229 фунтов стерлингов.

Как я могу рассчитать скорость вытяжки, необходимую для моей кухни?

Вытяжка очистит воздух во всем помещении, а не только рядом с плитой, поэтому перед покупкой необходимо учесть размер помещения.Это особенно важно, если у вас большая комната открытой планировки.

Вытяжка должна иметь возможность менять воздух примерно 10 раз в час, поэтому определите объем (в м3) комнаты (длина x ширина x высота). Затем умножьте это на 10, чтобы определить минимальную скорость извлечения, которая вам нужна. Например, если у вас есть кухня объемом 25 м3, вам потребуется производительность около 250 м3 / час.

Дымоход Hotpoint оснащен технологией удаления запаха на 360 °, которая очищает 98,9% запахов в воздухе за шесть минут.Его можно купить примерно за 849,99 фунтов стерлингов.

Какой ширины должна быть вытяжка?

Распространение паров зависит от типа варочной поверхности. В индукционных плитах они перемещаются как вбок, так и вверх, поэтому вам понадобится вытяжка шире, чем ваша плита. Например, если у вас индукционная плита на 60 см, выберите вытяжку на 90 см.

В случае газа пар имеет эффект свечи, который поднимается, а затем поднимается вверх. Это означает, что вы можете выбрать вытяжку такой же ширины, как и ваша плита.

Современные варочные панели энергоэффективны и упрощают уборку.Наш гид поможет подобрать вам то, что подходит вашему образу жизни.

Угловая вытяжка Indesit Aria имеет энергетический класс B, мощность вытяжки 658 м3 / час и максимальный уровень шума 70 дБ. Он выполнен в черном цвете и стоит около 199,99 фунтов стерлингов.

Каковы преимущества потолочного вытяжного устройства?

Потолочный вытяжной шкаф устанавливается заподлицо с потолком над варочной панелью. Он идеально расположен над островом, так как не мешает обзору через всю комнату. Однако вам понадобится место в потолке над варочной панелью для устройства, двигателя и воздуховода.

«Вы можете отказаться от воздуховодов и выбрать рециркуляционную модель, но, тем не менее, вам потребуется около 200–400 мм глубины потолочного пространства для самого потолочного вытяжного устройства, в зависимости от модели», — говорит Жанетт Уорд из Franke.

Если вы живете в квартире и не можете изменить высоту потолка, этот вариант вам не подойдет. Но даже если вы можете отрегулировать высоту потолка, вам нужно подумать о шумоизоляции, так как двигатель может быть шумным, а пространство на потолке может усиливаться.

Потолочные вытяжки также не идеальны для помещений с очень высокими потолками — скажем, старинных домов — потому что они находятся слишком далеко от источника приготовления пищи. «Если вытяжка слишком высока, вы можете перемещать воздух, но не обязательно удалять запахи и конденсат. Рекомендуемое оптимальное расстояние будет в инструкциях производителя », — советует Жанетт.

«Один из способов обойти эти два сценария — построить коробку в качестве декоративного элемента и разместить в ней экстрактор», — продолжает Жанетт.«Точно так же вы можете сделать декоративную деталь воздуховода, используя стальную трубу или коробку большого диаметра, но это дело личного вкуса. А для некоторых это может свести на нет минималистичный вид, для создания которого создан этот продукт ».

Спланируйте расположение воздуховодов так, чтобы вытяжка работала максимально интенсивно. Жанетт советует избегать перегибов и перегибов, так как это снизит эффективность.

Novy CLOUD — это потолочная вытяжка 110 см, специально разработанная для работы в режиме рециркуляции, что упрощает установку.Он имеет уровень вытяжки до 608 м³ / ч и уровень шума от 36 дБ до 53 дБ. По цене около 3000 фунтов стерлингов.

Что мне нужно знать об установке вытяжного устройства с нисходящим потоком?

Вытяжные устройства с нисходящим потоком располагаются сзади или сбоку от варочной панели, поднимаясь при использовании и опускаясь из поля зрения, когда они не требуются. Расположенные почти заподлицо со столешницей, нисходящие потоки создают обтекаемую эстетику и избавляют от громоздких экстракторов в поле зрения.

Если вы можете установить вытяжной вентилятор у стены, вы можете опустить воздуховод под шкафом прямо к внешней стене, что упростит установку.Однако, если вы хотите установить его на острове, вам нужно будет спланировать маршрут для воздуховода в начале процесса установки.

«Вытяжной воздуховод с нисходящим потоком нельзя превратить в кухонный остров, если вы не готовы выкопать пол и создать канал для воздуховодов», — говорит Жанетт. «Они также довольно голодны и займут большую часть кухонного шкафа под варочной панелью, чтобы разместить двигатель. По этой причине печь под ней — не вариант.”

Есть еще несколько соображений, которые следует учитывать на этапе планирования. «С этим типом вытяжки ваш выбор варочной поверхности может быть ключевым, поскольку исследования показали, что кастрюли и сковороды, размещенные на передних кольцах варочной панели традиционного стиля, вентилируются не так успешно, как те, которые находятся на задней стороне», — говорит Макс Маккормик из Miele.

«По этой причине панорамная плита — лучший вариант, если вы выберете вытяжку с нисходящим потоком. Эта варочная панель более узкая и предлагает четыре зоны почти в одну линию, чтобы отводить дым и пар.”

При предварительном планировании вы можете адаптировать кухонный остров к своему пространству и образу жизни. Следуйте нашим советам, чтобы узнать, как это сделать.

Вытяжка Miele DA6890 Levantar 90 см (цена около 2349 фунтов стерлингов) поднимается на 40 см от столешницы и может достигать скорости вытяжки до 725 м3 / час.

Какую информацию можно найти на этикетке с энергоэффективностью?

Вы найдете общий рейтинг энергии для вытяжки (с маркировкой A, которая является наиболее энергоэффективной), а также более подробную информацию о том, сколько энергии (в киловаттах в час) он потребляет в год.

Также есть рейтинг, который показывает эффективность, с которой экстрактор может удалять испарения от готовки, а также рейтинги для освещения и класса эффективности смазки (сколько жира удерживается в фильтрах). Кроме того, вы увидите информацию о шуме в децибелах (дБ), что очень важно, если ваша кухня является частью большого пространства открытой планировки с множеством функций.

Потолочная вытяжка Franke Galaxy FGA 1000 FX EU16 имеет ширину 1000 мм и предлагает четыре настройки скорости вытяжки, которыми можно управлять с помощью дистанционного управления.При цене около 1 688 фунтов стерлингов он извлекает от 170 до 690 м3 / ч в зависимости от настройки.

Какой уровень децибел мне следует искать?

Уровни шума особенно важны, если вы готовите, едите и развлекаетесь в кухне-столовой-жилой зоне открытой планировки. Ведь никто не хочет кричать из-за шума вытяжного вентилятора.

У большинства вытяжек уровень шума составляет около 70 дБ, поэтому, если вам нужна вытяжка с низким уровнем шума, выберите модель с уровнем шума менее 60 дБ.

Вытяжка Miele DA2620, стоимостью от 2399 фунтов стерлингов, не будет бросаться в глаза: видны только вытяжная поверхность и органы управления.Имеет рейтинг энергоэффективности, его также можно использовать в качестве вытяжки для потолка.

На рынке вы найдете множество вытяжек, но некоторые из них могут не подходить для вашей кухни. Это руководство поможет вам узнать, что лучше всего подходит для вашего помещения.

Нужна помощь в выборе дверей для террасы? Вот как найти идеальные для вас двери для террасы? Вот как найти идеальные для вас Какой уровень децибел мне следует искать? Какую информацию я могу ожидать найти на этикетке с рейтингом энергопотребления? .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
