Устройство котельной в частном доме

9 лет назад

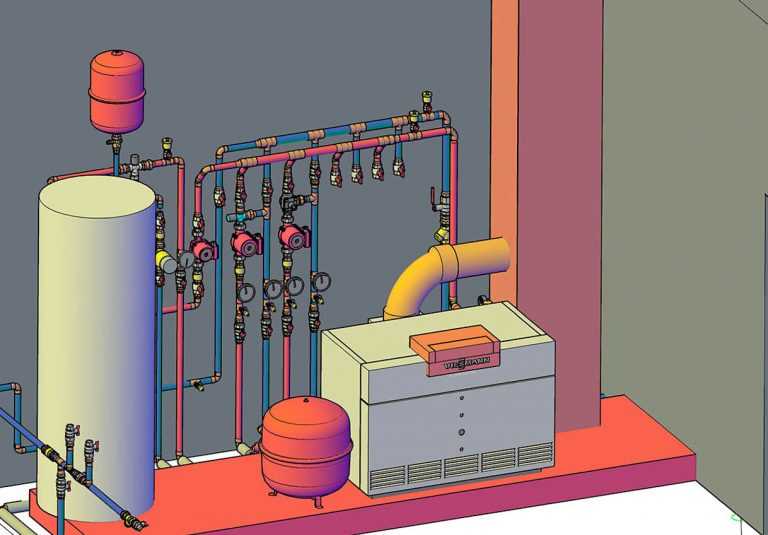

распределительный коллектор обеспечивает распределение и циркуляцию теплоносителя в отопительных контурах (радиаторы, теплые полы, бойлеры), а так же управляет температурой теплоносителя. В состав коллектора входят циркуляционные насосы, гребенка и гидравлические разделители;
группа безопасности котла состоит из манометра, воздухоотводчика и предохранительного клапана. Группа безопасности защищает систему отопления от возникновения избыточного давления, а так же удаляет из системы воздух;
система подпитки котла так же служит контролю давления теплоносителя, только в отличие от группы безопасности, предотвращает снижение давления, возникающее в результате испарения теплоносителя через воздухоотводчик и других утечек;

Установка котельного оборудования в частном доме давно стала необходимостью. По сравнению с печным его КПД гораздо выше и затраты сил на эксплуатацию минимальны. Принимая решение об обустройстве котельной в доме, стоит рассмотреть основные виды оборудования и правила его эксплуатации.

На фото показано обустройство котельной частного дома. Строительство подобного помещения потребует серьезного системного подхода при выборе оборудования и места размещения. Для этих целей стоит обратиться в специализированное учреждение, совместно со специалистами составить техническое задание по проектированию, согласовать объем работ и произвести выбор оборудования для котельной частного дома. Можно обойтись и без привлечения сторонних организаций, но стоит помнить, что любая ошибка может обернуться крупными финансовыми потерями, штрафами или серьёзной аварией.

Оборудование газовой котельной в частном доме не такое уж редкое явление. Низкая цена топлива обеспечила газовому котлу популярность, но его установка потребует соблюдения ряда условий. Это продиктовано взрывоопасностью газа. В зависимости от выбранной мощности будет определяться место размещения. Для котла мощностью до 30 кВт подойдет любое помещение объемом не менее 7,5 м3. Как правило, такой котел размещают на кухне. Требования СНиП весьма строги:

Котлы мощностью свыше 200 кВт устанавливаются только в отдельном здании. Такая котельная должна иметь отдельный фундамент, стены и крыша должны быть изготовлены из негорючих материалов, а сам котел должен располагаться на специальной подложке в 25 см от пола.

При нежелании или отсутствии возможности использования газа, стоит обратить внимание на твердое топливо. Требования противопожарной безопасности в этом случае мягче, а само топливо доступнее. Перед топкой необходимо разместить стальной лист площадью не менее 60 см. Если стены помещения сделаны из горючих материалов, то придется их обшить асбестовой подложкой и сталью. Промежуток между котлом и стеной должен составлять не менее 10 см. В котельную необходимо обеспечить легкий доступ, чтобы доставка топлива не причиняла хлопот.

На рынке сейчас представлено несколько видов твердотопливного оборудования. Благодаря низкой стоимости и простоте эксплуатации, традиционные котлы могут заинтересовать владельца частного дома. Принцип их работы прост и неизменен долгие годы: в открытую топку вручную закладывается топливо, а продукты горения выбрасываются в атмосферу. Нуждается в частой чистке от золы и шлака, а КПД ниже, чем у современных аналогов.

Котлы длительного горения экономически выгоднее, чем традиционные в эксплуатации. Закладываемое топливо прогорает в нем эффективнее за счет изменения процесса горения. Используется принцип свечи, топливо сгорает сверху вниз. Данный тип использует в работе систему автоматического поддержания горения, поэтому потребует подключения к электросети.

Пиролизные котлы за счет использования энергии выделяемых при горении газов показывают наивысшие показатели КПД и экологичности. Но стоимость такого котла выше и окупиться он лишь спустя долгий срок.
Устройство твердотопливного котла
Материалом для изготовления котла обычно служат сталь или чугун. Стальное оборудование обойдется дешевле и будет проще в обслуживании, но чугунное гораздо долговечнее. Если планируется постоянное использование котла, то выбор лучше остановить на чугуне.
Схема простого твердотопливного котла проще, чем газового и включает в себя те же основные элементы оборудования:

Система удаления шлака и продуктов горения, состоит из специальных трубок и дымохода
Топка для сжигания топлива. В зависимости от топливного элемента, подразделяется на топки с ручной загрузкой и автоматической. При автоматической загрузке необходимо постоянное подключение к электросети для работы оборудования
Камера нагрева, в которой происходит прогрев теплопередающего элемента
Система контроля температуры. В зависимости от выбранного котла может быть автоматической или ручной.
Электрическое котельное оборудование
Электрическое котельное оборудование — наиболее безопасный вид оборудования, а потому не требует особых условий установки и эксплуатации. При отсутствии возможности выделения отдельного помещения под котельную, наиболее приемлемый вариант. Не требует запаса топлива, что позволит освободить пространство. Также не выделяет в атмосферу продуктов горения или распада. Данное оборудование отличается своей бесшумностью и малыми габаритами. В процессе эксплуатации не требует постоянного надзора и профилактики. Отрицательным моментом является высокая стоимость электроэнергии в большинстве регионов, что делает использование такого котла затратным.
Устройство электрического котла
Существуют три основных типа электрических котлов, различающихся по принципу работы. Тэновые котлы используют нагревательный элемент для поддержания заданной температуры жидкости в системе. Такие котлы способны работать не только с водой, но и с незамерзающей жидкостью. Происходит постоянный нагрев проточной жидкости, благодаря чему сохраняется температура в системе. Котел оснащен несколькими датчиками, анализирующими температуру жидкости и температуру воздуха в помещение. Монтаж оборудования прост, а управление позволит выбрать оптимальный режим работы. Из-за низкого качества воды на нагревательных элементах может образоваться накипь, что уменьшит теплоотдачу и повысит затраты электроэнергии на нагрев жидкости.
Электродные котлы производят нагрев не за счет нагревательных элементов, а передавая электричество воде. Повышение температуры происходит за счет сопротивления воды в момент прохождения электрического разряда. Происходит распад молекул воды на ионы разной полярности, который происходит с выделением тепла. Не стоит беспокоиться по поводу безопасности использования такого оборудования, так как в случае неполадок котел отключается. Основные сложности возникают при монтаже данного оборудования. Так как работа котла возможна лишь при оптимальном уровне удельного сопротивления воды, необходимо специальное оборудование для ее измерения и изменения. В процессе работы происходит постепенное растворение электродов, поэтому необходима их периодическая замена. Но электрокотлы этого типа наиболее компактны и дешевы, а выход на номинальную мощность происходит плавно.
Индукционные котлы используют принцип индукционного нагрева специальных ферромагнитных элементов. Внутри герметичного отсека располагается катушка индукции, которая передает энергию на специальный сердечник или замкнутый трубопровод, который нагревает теплоноситель. Несмотря на высокую стоимость самого котла, экономически это наиболее выгодный вариант. Отсутствие нагревательных элементов и электродов, позволяют сэкономить на постоянной замене элементов.
Заключение
Строительство частного дома, подразумевает под собой жизнь в нем долгие годы, поэтому подходить к этому следует основательного и придирчиво. Оборудование котельной частного дома позволит обеспечить комфорт семье долгие годы, а потому его выбор так важен.
