Устройство дымохода через стену в деревянном доме: видео-инструкция по монтажу своими руками, особенности прохода через стеновые перекрытия, как провести, вывести лучше, цена, фото

Содержание

Дымоход через стену — как правильно вывести

Бывают случаи, когда выводить дымоходную трубу обыденным способом — через крышу — не удается, и тогда приходится обустраивать дымоход через стену. Для того, чтобы функционирование дымохода было максимально эффективным, необходимо подобрать наиболее подходящие трубы под котёл, качественно выполнить монтаж дымохода, и, по мере надобности, утеплить его.

Кирпичные дымоходы, которые когда-то были очень популярны, теряют свою актуальность, и сегодня все чаще используются стальные сэндвич-трубы. Данные изделия отличаются простотой монтажа, дешевизной. Поверхность у них гладкая, утеплять эти трубы не нужно.

Достоинства и недостатки дымохода через стену

Выполняя вывод дымоход через стену вы получите преимуществ:

  • дымоходная труба практически полностью выступает на улицу, а не проходит через весь дом;
  • монтаж изделия вы можете выполнить и на самом этапе строительства, и уже после того, как дом будет возведен, например, при монтаже отопительной системы;
  • не придется делать отверстия в перекрытиях в том случае, когда котёл располагается на первом этаже здания, высотой в несколько этажей;
  • сохраняется целостность кровли;
  • выполняя сборку и монтаж дымохода через стену особых сложностей не возникнет.

Дымоход через стену в деревянном доме

Несмотря на большое количество достоинств, минусы у конструкции также имеются и их необходимо учитывать:

  1. Обязательным условием для установки дымохода через стену является утепление труб.
  2. Внутри или снаружи дома под такой дымоход нужно будет выделить достаточно большой горизонтальный участок.
  3. По словам специалистов у наружной газоотводящей трубы невысокая производительность.
  4. Навряд ли изделие будет подходить под дизайн помещения, поэтому здесь придется заморочиться.

Устройство дымохода через стену

Установка

Прежде чем приступить непосредственно к монтажу, необходимо произвести ряд подготовительных мероприятий, среди которых расчёт мощности котла, определение оптимального диаметра труб, а также толщины теплоизолирующего слоя.

Очень важно, чтобы значение диаметра внутренней трубы не было меньше, чем диаметр патрубка на котле. Котёл выбирают исходя из критерия отапливаемого объёма, и только после этого под него подбираются составляющие элементы для дымохода.

Если диаметр трубы больше диаметра патрубка, то посреди них необходимо разместить переходник.

Осуществляя установку труб определенного диаметра, необходимо принимать во внимание показатели мощности отопительного прибора. Так, для котлов с мощностью до 3,5 кВт диаметр труб должен составлять 8 см, для оборудования с мощностью от 3,5 до 5,2 кВт нужны трубы с диаметром 9-11 см, для изделий с мощностью от 5,2 кВт — диаметр труб должен быть больше, чем 11 см.

Также необходимо принимать во внимание и толщину теплоизоляционного слоя. При рабочем температурном режиме 250°С, как у газового котла, слой базальта должен быть как минимум 3 см.

Для дровяных и жидкотопливных котлов с рабочей температурой 400°С – уже 5 см.

Монтаж дымоотвода

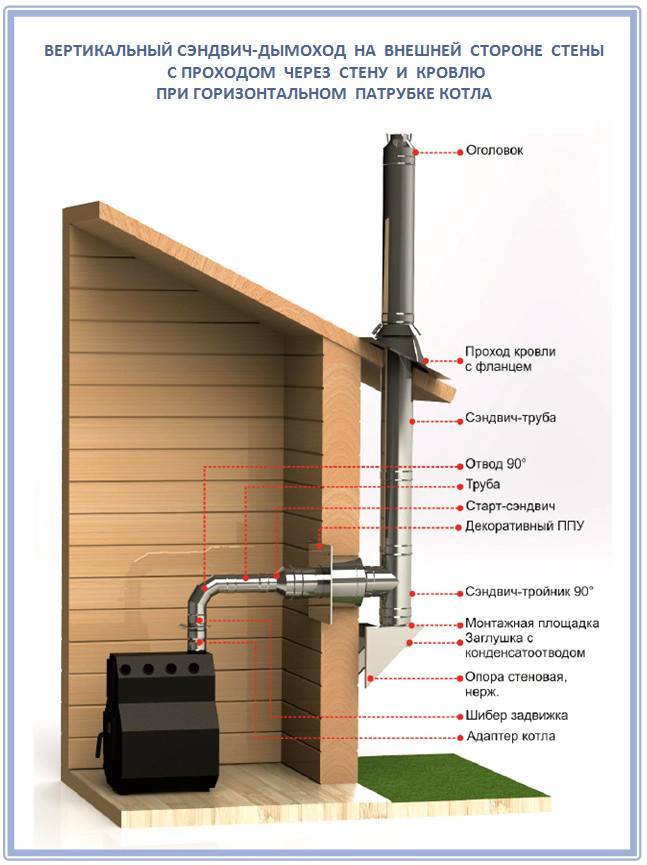

Осуществить вывод дымохода через стену можно двумя способами:

  1. Трубы внутри помещения надо поднять на небольшую дистанцию от потолка, где и выводят их на улицу.
  2. От патрубка котла сразу же в горизонтальном положении ведут трубы сквозь стену. Преимущество такого способа в том, что образуется меньшее количество колен, а это положительно сказывается на производительности дымохода.

Выполнять сборку сэндвич-трубы при монтаже вертикальной части дымохода можно в двух вариациях – «по дыму» либо «по конденсату».

Сборка дымохода «по дыму» и «по конденсату»

Осуществляя установку трубы по дыму газ и продукты сгорания движутся вверх, однако здесь придется столкнуться с таким негативным моментом, как образование конденсата, который скапливается в трубе. Этот метод обрел популярность в случаях, когда дымоход собирается через кровлю. Здесь практически вся труба располагается в доме, и конденсата образуется не так много.

Монтаж по конденсату — это способ установки, при котором труба своим расширенным окончанием направлена вверх.

При такой сборке конденсат просто стекает по трубе в стакан. Недостаток такого метода заключается в том, что дым может просачиваться, если участки на стыках плохо загерметизированы.

Сборка по конденсату применяется при проходе дымохода через стену: при этом конденсат направляется в стакан, а дым выходит из стыков на улице. Это никак не скажется на самочувствии и здоровье жильцов дома.

Основные правила установки

Для того, чтобы функционирование дымохода было максимально эффективным, в процессе монтажа необходимо соблюдать ряд правил и рекомендаций от которых будет зависеть не только производительность установки, но и безопасность.

Основные требования, предъявляемые к установке дымохода через стену:

  1. Важно, чтобы труба возвышалась над коньком, хотя бы на 50 см, а лучше на 100 см. От этого зависит сила тяги. От этого напрямую зависит сила тяги.
  2. Общая длина вертикальной части трубы в идеале должна составлять 5-10 метров, если труба находится на большем расстоянии, то тяга будет слишком сильной, и топливо очень быстро прогорит. Если длины трубы будет не хватать, то тяга наоборот будет слабой, а соответственно и работа отопительного прибора будет не очень эффективной.
  3. Чтобы не произошло оплавление теплоизолятора, первый сегмент дымохода должен состоять из одноконтурной трубы. Необходимо сделать стык с сэндвич-трубой, при этом выдержав дистанцию, достаточную для того, чтобы в процессе эксплуатации не произошло перекаливание крепежа.
  4. Котёл надо поместить на металлический лист. Изолирование стены от котла выполняется точно также. Для деревянных домов, согласно СНиП, необходимо, чтобы котёл и дымоход располагались на расстоянии не менее 45 см от элементов здания, которые могут загореться, и 25 см от деталей, выполненных из малогорючих материалов. Чтобы выходное отверстие для трубы не было слишком большим, древесину нужно обшить металлом, и в этом случае выходное отверстие может составить не 45, а 25 см.
  5. В готовое отверстие надо поместить металлический короб, через который проводится труба, причём без каких-либо соединений, потому что при необходимости доступ к ним будет очень непростым. Полости в стене надо заполнить теплоизолирующим материалом, которому не страшно горение.
  6. Далее необходимо выполнить зашивку отверстия трубы снаружи и изнутри. Для этого используется металлический лист.
  7. Затем, при помощи кронштейнов, нужно зафиксировать опорную площадку для дымохода снаружи здания, а на выходном отрезке трубы следует разместить тройник. Низ трубы съёмный, он имеет форму стакана и в него попадает конденсат, который образуется в процессе горения топлива. Зачастую стакан снабжают краном и шлангом для слива. Конденсат является токсичным веществом, поэтому сливать его лучше вдали от дома.
  8. Дымоход вверху крепится также посредством кронштейнов, которые располагаются один от другого на расстоянии не более метра. Для защиты от осадков сверху на трубу надевается колпак.
  9. Для качественной герметизации стыков, их необходимо обмазать жаростойким герметиком, после чего участок стыка надо стянуть хомутом.

Утепление наружного дымохода

Как уже отмечалось, самый оптимальный вариант дымохода, — это использование сэндвич-трубы, которая не только отличается простотой монтажа, она также не требует дополнительного утепления.

Если для дымоотведения используется одноконтурная труба, тогда нужно вмонтировать её в короб, где расстояние между стенками короба и трубы заполняется базальтовым теплоизолятором. Также в качестве утеплителя можно применить фольгу или другой негорючий материал, но сверху трубу обязательно нужно укрыть плотным слоем теплоизолирующего негорючего материала.

Подводя итог всего вышеописанного, стоит сказать, что произвести установку дымохода через стену — достаточно просто. Если вы будете точно соблюдать технологию монтажа, то эта процедура не отнимет у вас много времени и сил, а отопительный прибор будет радовать эффективностью работы и хорошей тягой.

Дымоходы в доме из бруса

Построив деревянный дом, многие домовладельцы используют для обогрева жилища печи. Любая печь предусматривает наличие дымовой трубы, которая предназначена для вывода продуктов горения. Кроме того, в дымовых трубах устраивают вентиляционные каналы, необходимые для поддержания в доме нужного воздушного баланса. Если дымовая труба построена правильно, то она не приносит проблем жильцам дома. Если же в процессе строительства были допущены ошибки, то это сразу заметно. Важно, что причиной пожара в деревянном доме чаще всего является неправильная установка дымохода. Дымоходы различают по материалу и конструкции, зависит это от вида отопительного оборудования. Дымоходы могут изготавливаться из кирпича, керамических труб, черной и нержавеющей стали. Каждый материал имеет свои плюсы и минусы, так, например, в кирпичных дымоходах накапливается больше сажи, чем в металлических. А дымоходы из черной стали самые дешевые по цене, но в то же время и самые ненадежные с точки зрения пожарной безопасности. Этот вид дымохода может использоваться при нечастой эксплуатации.

Выбор места установки дымохода.

Дымовые трубы необходимо сооружать, строго придерживаясь нормативных документов. По ним труба должна выходить строго вертикально, возможно отклонение до 30 градусов. Считается, что чем длиннее труба, тем лучше тяга, но при этом теряется КПД. Поэтому нужно соблюдать баланс между тягой и теплоотдачей. Рекомендуемая высота трубы не менее 5 метров. При выводе дымовой трубы из крыши нужно учитывать следующие правила:

  • высота дымохода относительно плоской крыши или конька должна быть не менее 50 см.
  • дымоход должен располагаться на расстоянии от конька, не ближе 1,5 м.
  • если дымоход расположен на расстоянии 1,5 – 3 метров от конька, то его высота может равняться высоте конька.
  • если дымоход расположен на расстоянии более чем 3 метра от конька, то дымовая труба должна располагаться не ниже линии, которая проведена от конька вниз под углом в 10 градусов к горизонту.

При выводе дымохода в деревянном доме особое внимание надо уделить проведению трубы через деревянные перекрытия. Эти места должны защищаться листами стали или негорючей теплоизоляцией. Будет очень хорошо, если в этом месте установлен потолочный проходной узел. Особое внимание при выводе дымохода нужно уделить устройству разделок. Следует помнить, что деревянные дома подвергаются усадке, что нарушает целостность разделок и может привести к уменьшению противопожарных зазоров.

Важно обратить внимание на стену, рядом с которой проходит дымоход. Если расстояние между дымоходом и стеной менее 0,6 м., то часть стены можно заменить на пенобетон – негорючий материал, сверху пенобетонный блок закрывают декоративной отделкой. Или деревянную поверхность обработать антипиренами.

Если в деревянном доме есть камин, то лучшим вариантом устройства дымохода является конструкция «сэндвича». Эта конструкция состоит из двух труб, вставленных одна в другую и разделенных теплоизоляционным слоем. Теплоизоляционным материалом чаще всего выступает минеральная вата. Эта конструкция используется при устройстве дымоходных каналов по наружной стене дома.

Уход за дымоходом.

Для того, чтобы дымовая труба работала исправно и не являлась причиной пожара, требуется выполнять ряд правил. Обязательно следить за целостностью отопительного оборудования и дымовой трубы. Трещины, дыры, любые нарушения герметичности срочно исправлять. Причиной пожара также может послужить накопление сажи в дымовой трубе. Поэтому чистка дымохода является профилактикой не только улучшения тяги, но и противопожарной мерой.

Установка печи в деревянном доме. Обновлено 24.03.2020

Деревянный дом имеет множество преимуществ: экологичность, красота, комфортный микроклимат. Но такие постройки являются потенциально пожароопасными, поэтому при установке отопительного оборудования, нужно обязательно следовать правилам, описанным в инструкции и быть особенно осторожным.

Даже если вы решили доверить установку специалистам, мы рекомендуем ознакомиться с основными требованиями, которые обязательно нужно учесть при расположении металлической печи в таком строении.

Содержание:

  1. Особенности печей из металла
  2. Нужно ли делать фундамент под печь?
  3. Где поставить металлическую печь?
  4. Подготовка к монтажу металлической печи
  5. Монтаж печи и дымохода

Металлические печи созданы специально для того, чтобы, не затрачивая много времени и сил, оборудовать дом, коттедж или дачу постоянным источником тепла. Однако в полной мере насладиться преимуществами, которые обеспечивает такая печь, вы сможете, только правильно установив ее.

  1. Большой выбор моделей: от печей традиционной конструкции до технологически сложных вариантов с двух- и трехоборотными топками.
  2. Характеризуются умеренной стоимостью.
  3. Быстро нагреваются, что позволяет за короткое время сделать температуру в помещении комфортной.
  4. Долгий срок эксплуатации. При правильном обращении металлическая печь прослужит не менее пятнадцати лет.
  5. Компактные размеры и наличие варочной поверхности у многих моделей.
  6. Для установки печи в деревянном доме не потребуется много времени и усилий.

Стоит сказать, что металлические печи могут быть дополнительно оснащены большим панорамным стеклом и выполнять также декоративную функцию, как например, печи серии Матрица, Метеор, Вертикаль. В этом случае при выборе места их установки нужно учитывать, что дверца должна находиться в зоне обзора.

Советуем прочитать нашу статью «Установка печи в доме. Как избежать ошибок?» на нашем Дзен-канале.

Нужно ли делать фундамент под печь?

Установка печи в деревянном доме может предполагать наличие фундамента. Однако под печку из металла капитальное основание требуется лишь в том случае, если ее вес превышает 750 кг. Обычно печи из стали весят намного меньше (до 300-400 кг). Но если оборудование обкладывается кирпичом, то вес всей конструкции будет очень внушительным.

При весе печи до 80 кг фундамент не нужен, прибор должен быть установлен на прочное негорючее основание.

Еще один способ определить, нужен ли фундамент, – проконсультироваться у профессионального печника. Делать это нужно еще на этапе проектирования деревянного дома, поскольку фундамент для печки возводится во время создания фундамента для дома. Если здание уже построено, то напольное покрытие в месте установки придется разобрать. После этого потребуется вынуть грунт и сделать основание под печь.

Чтобы правильно выбрать фундамент, необходимо учесть следующие факторы:

  • стоимость материалов, степень сложности монтажных и подготовительных работ;
  • тип грунта: песчаный, глинистый, чернозем;
  • вес печи и площадь, занимаемая ею.

В зависимости от всех перечисленных моментов, выбирают один из типов фундамента:

  • свайный,
  • бетонное основание.

Наличие прочного фундамента позволяет минимизировать вероятность перекоса печи, а значит, приводит к увеличению срока ее службы.

Где поставить металлическую печь

В идеале выбирать место для стальной печи надо после того, как вставлены окна и возведены дверные проемы. Тогда становится ясно, как будут направлены воздушные потоки внутри помещения. Чтобы добиться наиболее эффективной работы печи, ее следует ставить там, где воздух не движется слишком активно.

  • Узкие комнаты – неподходящее место для установки печи. По правилам пожарной безопасности до стены противоположной топке должно быть минимум 130 см.
  • Кроме того, сама печка должна отстоять от стен на 110-125 см, а при использовании изоляции из негорючих материалов – на 40 см.
  • Также не получится поставить печь в комнате слишком малой площади: отопительное оборудование, работающее на дровах, разрешается устанавливать в комнатах площадью не менее 16 м2.

Если устройство оснащено варочной поверхностью, то смело можно устанавливать его на кухне. Например, среди печей «Теплодар» такую конструкцию имеют печи серии Матрица, Вертикаль, Метеор и другие модели. Эти печи могут работать до 8 часов на одной закладке дров благодаря эффективной двухканальной системе дожигателей.

Владельцам двухэтажных зданий стоит учитывать, что для обогрева второго этажа понадобится еще одна металлическая печь.

Подробнее об отоплении большого дома одной печью читайте на нашем канале на Яндек. Дзен.

  1. На полу под печь обязательно монтируется противопожарная разделка, которую еще называют предтопочным листом. Она представляет собой слой асбестового картона, на который укладывают лист из стали толщиной минимум 1 мм. Вокруг защитного слоя следует сделать бортик из негорючего материала. Это нужно для того, чтобы выпавшие из печки угольки не могли перекатиться на деревянную поверхность.
  2. Предтопочный лист со стороны топочной дверцы и по другим сторонам должен выступать минимум на 600 мм и на 300 мм соответственно.
  3. Защитные экраны, которые монтируются на стены, должны быть больше соответствующих сторон печи на 30 % и не менее чем на 300 мм.
  4. Неизолированный дымоход должен находиться на расстоянии от 1000 мм до незащищенных стен и потолка.

Также перед установкой дровяной печи в деревянном доме надо позаботиться о защите поверхностей стен и потолка.

  • Участок потолка, который находится над отопительным прибором, лучше всего сделать из гипсоволокна, которое следует покрыть гипсовой шпатлевкой.
  • Легкие настенные экраны со стальным покрытием подходят только для тех печей, которые используются время от времени. Как правило, печь для постоянного использования требует пристенного кирпичного экрана.
  • Для создания облегченного экрана на стену сначала монтируют базальтовый лист, а сверху – готовый защитный экран из нержавейки, который не только выполняет противопожарную функцию, но и очень стильно смотрится.

Распространенные ошибки при экранировании печей:

  1. Иногда вокруг металлической печи возводят деревянное ограждение во избежание случайных ожогов. Этого делать ни в коем случае нельзя!
  2. Керамическая плитка для создания притопочного листа укладывается прямо на пол. Ошибка состоит в том, что под плиткой должны быть слой изоляции и стальной лист. Отсутствие такой подложки чревато появлением трещин в швах плитки и последующим попаданием в эти просветы углей.
  3. Бывает так, что сначала строят кирпичный портал для печи, а вплотную к нему укладывают отмостку. Это неправильно, противопожарная разделка должна уходить под кирпич, иначе между ними может образоваться зазор.

Монтаж печи и дымохода

Сама установка металлической печи не представляет собой ничего сложного. Главное – это четко следовать рекомендациям в прилагаемой к оборудованию инструкции, а также выставить конструкцию по горизонтальному уровню. При этом до стены должно быть соблюдено минимальное расстояние, указанное выше.
Совет! Перед тем как устанавливать устройство в доме, рекомендуется провести первый обжиг во дворе, чтобы термокраска, которой покрыта печь снаружи и внутри, прочно закрепилась и утратила специфический запах.

После монтажа печи подсоединяют дымоход. Наиболее удачным вариантом для дома из дерева является сэндвич-дымоход. Между двумя слоями стали, из которой он состоит, находится теплоизолятор, поэтому внешняя поверхность не слишком нагревается. К другим плюсам дымоходов такого типа можно отнести то, что они не склонны к образованию конденсата и в них меньше накапливается сажа.

Если труба сделана из нержавеющей оцинкованной стали, то ее обязательно необходимо изолировать с помощью негорючего материала. Но, несмотря на присутствие изоляции, дымоход по правилам техники безопасности должен, как и сама печь, располагаться не ближе 38 см от стены.

Правила установки дымохода заключаются в следующем:

  1. Для того чтобы выполнить проходы дымохода через перекрытие, используется разделка (специальный короб) заводского изготовления. Разделка такого типа называется межэтажной или чердачной.
  2. Выбирать короб следует так, чтобы диаметр его отверстия соответствовал внешнему диаметру трубы.
  3. Между балками следует выпилить квадратное отверстие, которое по размерам должно соответствовать квадратной части разделки. Можно это отверстие сделать чуть больше, чтобы была возможность металл двумя слоями базальтовой ваты.
  4. После этого начинается сборка дымохода. К выходу дымохода, который находится на верхней или на задней поверхности корпуса, надо присоединить трубу. Выше монтируется шиберная задвижка, которая предназначена для регулирования тяги.
  5. Для создания герметичных соединений используются специальные термостойкие составы. При необходимости создать соединение труб различного диаметра устанавливают специальные переходники (так называемые рюмки). Не стоит делать дымоход с большим количеством поворотов – в них будут накапливаться продукты горения топлива.
  6. Далее дымоход пропускается через короб в перекрытии, а пространство между стенками разделки и трубой заполняется базальтовым волокном.

После этого остается вывести дымоход через крышу. Для этого тоже понадобится заводская разделка, но уже кровельная. Такие элементы выпускаются с разными углами уклона и подбираются в соответствии с углом наклона крыши. Технология проведения дымохода через крышу примерно такая же, как и для аналогичной операции с перекрытием:

  1. Надо соблюсти расстояние между трубой и горючими материалами в 25 см.
  2. Дымоход и отверстие под него сверху необходимо закрыть специальной деталью – крызой.
  3. После этого на трубу нужно надеть окапник. Это элемент, который защищает дымоход от попадания осадков.
  4. Участки между стропилами и трубой следует заполнить базальтовой ватой, а снизу прикрепить металлический отражатель.

Дымоход железной печи может быть выведен как через потолок, так и сквозь стену. Во втором случае нужно организовать фиксацию трубы снаружи к стене дома, чтобы обеспечить ее стойкость к воздействию ветра.

При прохождении через стену термоизоляция конструкции выполняется точно так же, как и при прохождении сквозь потолочное перекрытие. Единственный нюанс состоит в том, что деревянная стена со временем может дать усадку. Вследствие этого должна быть реализована скользящая посадка разделки.

Все эти мероприятия можно провести своими силами, но перед тем, как вводить печь в эксплуатацию, обязательно надо будет обратиться в МЧС для получения справки о том, что правила пожарной безопасности соблюдены. Однако мы рекомендуем доверить установку оборудования профессиональным мастерам, а советы из статьи помогут вам проконтролировать их работу.

Установка камина в деревянном доме

Камин в помещении создает особую атмосферу уюта. Он служит не только для обогрева, но и становится яркой деталью интерьера.

Планируя установить камин в деревянном доме, стоит учесть несколько важных моментов, чтобы предупредить возгорание и по максимуму использовать все преимущества такого способа отопления.

Монтаж лучше доверить квалифицированным специалистам, которые точно знают, как устанавливать камины разных видов и могут дать гарантии безопасности.

Виды каминов для деревянного дома

В домах, возведенных из дерева, могут применяться устройства различных типов в зависимости от вида предполагаемого топлива.

  • Твердотопливные камины, которые работают на дровах, древесных брикетах и угле. Такие сооружения требуют наличия дымохода. Рекомендуется это учесть еще на этапе проектирования дома.
  • Газовые модификации используют в качестве горючего природный или сжиженный газ, при сгорании которого не образуются нагар и копоть, а, значит, нет необходимости строить дымоход.
  • Электрокамины нагреваются с помощью электричества. Эти конструкции считаются наиболее безопасными для деревянных домов, поскольку не дают искр, способных зажечь древесину. Минус – отсутствие «живого» огня: пламя имитируется с помощью подсветки. Существенный плюс – исключение копоти.
  • Биокамины выполняют декоративные задачи. Пламя в них настоящее, получаемое за счет сгорания этанола, однако тепла оно не производит.

Твердотопливный, газовый и электрический камин в деревянном доме может одновременно играть роль печи для приготовления пищи. Это особенно удобно в загородном жилье и на даче.

Устройства высокой мощности также применяются для отопления жилья, что позволяет решать сразу несколько задач.

Правила пожарной безопасности при устройстве каминов в деревянных домах

Обустройство камина в деревянном доме требует особенного внимания к требованиям пожарной безопасности. Важно придерживаться определенных правил, чтобы избежать в будущем возникновения пожара.

  • Все деревянные элементы, примыкающие к топке и дымоходу, должны быть изолированы с применением металлических листов или теплоизоляции.
  • Под топкой на деревянном полу необходимо предусмотреть защиту в виде металлического листа. Его минимальный размер – 700х500 мм.
  • Возле топки пол должен быть защищен негорючими материалами – камнем, керамогранитом, металлом.
  • Требуется выполнить защиту стен с помощью негорючих материалов: кальциум силиката (Superlsol) или минерита.
  • Расстояние между топкой камина и стеной напротив него должно быть не менее 1250 мм.
  • Между камином и стеной, и потолком должно быть воздушное пространство – отступка или разделка. Расстояния и рекомендации прописаны в инструкции по установке каждого производителя.

Выбор месторасположения камина

Камин может находиться возле одной из стен комнаты или в ее углу. Автономные (островные) камины располагаются посреди помещения, не «привязываясь» к стенам.

Последний вариант многие специалисты называют оптимальным для деревянного дома, поскольку тогда обеспечивается более высокий уровень безопасности использования устройства.

Важно исключить контакт нагревающихся поверхностей с деревянными элементами. Не рекомендуется размещать очаг так, чтобы напротив находились окна или двери, поскольку могут образовываться сквозняки, что приведет к проникновению дыма в помещение.

Также не стоит устанавливать камин в маленькой комнате.

Инструкция по монтажу каминов

Монтируются камины по следующей схеме, на каждом этапе которой необходимо строго следовать инструкции.

Обустройство фундамента (основания)

Это особенно важно, если устанавливается твердотопливный камин больших размеров. При весе топки в 100 кг, облицовки в 400 кг, защитной перегородки в 500 кг общая масса может достигать тонны. Плюс вес дымохода. Чтобы обеспечить прочное основание для конструкции, перед тем как ставить камин, выполняется демонтаж напольного слоя и готовится котлован глубиной не менее 60-70 см, с длиной сторон как минимум на 10 см больше, чем стороны основания топки. Дно покрывается щебенкой и заливается смесью песка с цементом (1:1). Следующий слой – рубероид, затем металлический лист, на котором выполняется кирпичная кладка.

Защита стены

Это необходимо, если камин располагается возле нее. Для этого применяется кальциум силикат (Superisol).

Установка каминной топки

Важный момент – этот элемент должен быть установлен идеально по горизонтали, иначе могут возникать завихрения воздушных потоков, что приведет к появлению в комнате дыма. Для топки открытых модификаций используется огнеупорный кирпич, закрытых – металл. Класть кирпичи можно только при температуре воздуха выше нуля. Чтобы защитить помещение от искр, рекомендуется закрыть топку дверцей, оснащенной жароустойчивым стеклом.

Монтаж дымохода

При установке дымохода используются следующие виды:

  • металлические дымоходы сэндвич, состоящих из двух контуров нержавеющего металла разного рода стали в зависимости от производителя, между контурами находится утеплитель;
  • керамические дымоходы, внутренняя труба которых выполнена из высокопрочной керамики, далее — утеплитель и керамзитобетонный блок;
  • кирпичные дымоходы (не популярны в наше время) — внутреннюю поверхность стены такого дымохода рекомендуется обработать жидкой глиной; с трубой дымохода не должны соприкасаться никакие элементы из дерева.

Облицовка

Обязательная деталь камина, если у него закрытая топка. Она выполняется из мрамора, кафеля, кирпича и других материалов по желанию.

Полезные рекомендации

Чтобы камин в доме был установлен грамотно и исправно выполнял свои функции, стоит обратить внимание на мельчайшие детали.

Так, рядом не стоит размещать предметы, которые могут легко загореться. А неподалеку от камина необходимо расположить средства для тушения огня.

Поскольку стены деревянного дома подвержены усадке, не рекомендуется жестко фиксировать на стене противопожарные материалы.

Начинать монтаж можно сразу после завершения строительства дома, но с соблюдением определенных технологий.

Обустройство камина в доме из дерева – сложный процесс, требующий наличия соответствующих знаний, навыков и опыта, а также специального оборудования.

Сотрудники компании «Дымовой» с удовольствием ответят на все ваши вопросы и дадут профессиональные рекомендации, как провести эту работу максимально качественно и быстро.

Камин в деревянном доме — азы безопасности

Камины|Монтажные работы|Дымоходы|Банные печи|Кухонные печи|Печи|Барбекю|Топки

Существует расхожее заблуждение о том, что деревянный дом и камин – вещи несовместимые. Оно основано на том, что домашний очаг является местом повышенной опасности. По мнению обывателей, там где есть камин, всегда есть риск случайного возгорания. А если речь идет о доме, построенном и отделанном изнутри деревом, опасность возрастает в несколько раз. На самом деле, это не совсем так. Камин в деревянном доме вполне может быть безопасным источником тепла, при условии соблюдения некоторых правил безопасности на стадии строительства дома, а также во время установки самого очага. Следует помнить, что монтаж любого камина лучше доверить профессионалам своего дела, имеющим недюжинный опыт в данной сфере.

Камин в деревянном доме – основные правила установки

Владельцам деревянных домов нет смысла отказываться от такого функционального элемента современного интерьера, как камин. И все же перед его установкой необходимо учесть большое количество нюансов, которые так или иначе могут повлиять на безопасность его работы. Прежде всего, следует помнить о том, что конструкционные элементы, изготовленные из легковоспламеняющихся материалов, лучше располагать подальше от тех частей очага, которые нагреваются в процессе его работы. Есть смысл подумать об изоляции деревянной стены, у которой будет располагаться Ваш будущий камин. В качестве изоляции обычно используются такие материалы, как жаростойкий кирпич, базальтовая вата и войлок со специальной пропиткой. Опытные строители знают о том, что камин нельзя устанавливать вплотную к стене, зазор между поверхностью очага и стеной должен составлять как минимум 25 см. Дополнительная защита стены с помощью так называемого «кирпичного фартука» и теплоизоляционного слоя позволяет еще немного сократить это расстояние.

Если Вы мечтаете о камине в деревянном доме, необходимо учитывать тот факт, что Ваше жилище на протяжении как минимум первых трех лет после сдачи в эксплуатацию, будет давать усадку. Следует помнить о том, что домашний очаг является довольно тяжелой конструкцией, нуждающейся в специальном фундаменте. Для того, чтобы дополнительная нагрузка на здание и усадка не привели к трещинам, необходимо, чтобы фундамент здания и фундамент камина не были связаны между собой.

Специалисты компании «Мой камин» проведут установку камина в деревянном доме по всем правилам. Они примут во внимание возраст Вашего дома, его расположение (солнечная или тенистая сторона), возможную усадку (у брусовых домов этот показатель может достигать 20 см по коньку крыши) и примут меры для того, чтобы дополнительно защитить стены, примыкающие к камину. При необходимости наши монтажники установят теплоизоляционный щит из негорючих материалов, а также детально продумают сооружение облицовки будущего очага. Они позаботятся и о слое изоляции, расположенном непосредственно внутри камина. При выполнении этого вида работ, монтажники тщательно изучат наклон деталей камина, толщину облицовки, а также теплопроводность строительных материалов.

Дымоход в деревянном доме

Во многом, безопасное функционирование домашнего очага в деревянном доме зависит и от правильной установки дымохода. Опытные монтажники знают о том, как важно обеспечить независимость жилого здания и дымохода. Для таких целей идеально подходят двухконтурные трубы из нержавеющей стали со слоем теплоизоляции между ними. Так называемый модульный дымоход обладает небольшим весом. Он чрезвычайно прост в монтаже и последующем обслуживании. Особое внимание специалисты компании «Мой камин» уделяют направлению дымохода (идеальным считается вертикальное), а также месту выхода дымохода через кровельное покрытие (тут они также предусматривают необходимый зазор).

Пространство вокруг очага

Даже когда камин уже установлен, расслабляться не стоит. На этой стадии его владельцам  следует позаботиться об обеспечении безопасности пространства вокруг очага. Стоит отдать предпочтение негорючим напольным покрытиям вроде стали, плитки и бетона. Легковоспламеняемые предметы интерьера, такие как ковры, шторы и мягкая мебель, должны располагаться на безопасном расстоянии от камина. Следует помнить о том, что домашний очаг в деревянном доме нуждается в обязательном ежегодном осмотре.

Наша компания имеет большой опыт установки каминов на дачах и в деревянных коттеджах. Мы подходим к вопросам теплоизоляции жилища и сооружению дымохода со всей серьезностью, отдавая себе отчет в том, что от качества произведенных нами работ напрямую зависит безопасность наших клиентов. Наши специалисты гарантируют, что при сотрудничестве с  компанией «Мой камин», огнетушитель Вам точно не понадобится!

Похожие статьи:

Устанавливаем камин в деревянном доме, соблюдая правила пожаробезопасности

Дом из дерева более пожароопасен, чем дом кирпичный или блочный, поэтому многие хозяева домов из дерева опасаются устанавливать камины. Но эти опасения преждевременны – камин можно смело устанавливать, если соблюдать правила монтажа и пожаробезопасности. Специалистами уже давно разработана специальная технология строительства каминов в домах из дерева. Если выполнять все предписания, то опасность появления пожара, причиной которого может послужить камин, сводится к минимуму.

Правила монтажа

Условия, которые рекомендуется соблюдать при строительстве камина в деревянном доме, следующие:

  1. Строительство камина следует предусмотреть в проекте деревянного дома, и при строительстве дома изолировать внутреннюю каминную стенку. Специально для этого используется фольгированный теплоизолятор. Он может быть алюминиевым или металлическим.
  2. Организовать защиту потолка от воздействия высоких температур. Для этого используется гипсокартонная перегородка, которая в качестве дополнительной защиты закрывается металлической каминной решеткой.
  3. Пол или напольное покрытие рядом с камином нужно отделать негорючим материалом:
    • керамической
    • плиткойприродным
    • камнемлистовым железом.
  4. Для строительства дымохода нужно использовать многослойные противопожарные сэндвич-панели.

Устройство камина

Конструктивные особенности дома из дерева сильно влияют на функциональные характеристики процесса строительства камина. Например, деревянный дом из бревен дает усадку в течение нескольких лет, поэтому имея в виду эту особенность, следует оставлять некоторое пространство между камином и потолком.

С учетом практических результатов по усадке дома это расстояние должно быть до 30 см (за 1-3 года дом усаживается на 10-15 см).

Устройство камина в деревянном доме основано на использовании разного кирпича. Красный кирпич используется для основного строительства массива, а кирпичом огнеупорным выкладывают топку камина. Также для обустройства дымохода понадобятся металлические листы.

Строительство камина в деревянном доме начинается с рытья котлована. Его дно устилается слоем щебня и утрамбовывается. Щебень заливается цементно-песчаным раствором (1:3).

Перед выкладыванием кирпичной кладки фундамент обязательно накрывается толем или рубероидом – это слой гидроизоляции. Внутренние поверхности камина не штукатурятся, чтобы штукатурка в процессе эксплуатации не разрушалась от высокой температуры, поэтому лишний раствор изнутри кладки нужно убирать и заглаживать.

Кладка каминной трубы проверяется при помощи простейшего отвеса. Если вы хотите над камином делать полки, то для этого используется обработанное специальными составами дерево.

А вы знаете что даже в квартире можно поставить камин, вернее сделать камин из гипсокартона своими руками. Если его умело задекорировать, то он будет как настоящий.

Или вы можете сделать имитацию камина в квартире. Не знаете как? Тогда вот вам статья по теме.

Как эксплуатировать камин

В деревянном доме, рядом с камином нельзя располагать легковоспламеняющиеся предметы и вещи, особенно тканевые занавеси, тюли, шторы.

Дом, в котором есть камин, должен быть оборудован огнетушителем и другими средствами пожаротушения.

Все жильцы должны знать элементарные правила поведения при пожаре и правила пожарной безопасности.

Установка камина

Фундамент

Если перекрытия для пола деревянные, то они не могут служить фундаментом для строительства камина, особенно, если камин будет иметь большой вес. Фундамент для камина обязательно нужно делать отдельным от фундамента дома, так как камин – конструкция относительно мобильная. То есть – под воздействием своего веса каминное сооружение может смещаться на несколько миллиметров или сантиметров. Каминный фундамент должен выдерживать тяжесть всей конструкции – стены прислонения, дымохода и самого камина.

Стена прислонения

Еще один пункт – стена прислонения. Рядом с этой стеной строят печь-камин в деревянном доме. Даже если стена построена из негорючих материалов, вплотную к ней строить камин нельзя – необходимо сделать слой дополнительной теплоизоляции. Если стена сделана из дерева, то нужно построить рядом дополнительную стену из бетона или кирпича вплотную к ней.

Размеры этой кирпичной стены должны быть больше размеров камина на 50-70 сантиметров.

Не бойтесь, что стена прислонения испортит вид камина в интерьере деревянного дома – если ее строительство продумать, то такая противопожарная преграда перед камином, только улучшит ваш интерьер. Пол на месте строительства камина должен быть невозгораемым – нужно покрыть его мрамором, кафелем или керамогранитом.

Можно покрыть керамикой только зону рядом с камином, если вокруг него нет возгораемых предметов.

Дымоход

Отдельная и серьезная тема, связанная со строительством дымохода. Строительство дымохода в деревянном доме также имеет свои нестандартные и характерные особенности. В потолочном перекрытии проделывается отверстие для дымовой трубы, а расстояние между дымоходом и перекрытием следует проложить негорючим слоем изоляции и подбить металлическим листом.

Нужно помнить и о возможной усадке дома – зазор между потолком и дымоходом следует делать с запасом. Если дымоход строится в кирпичной шахте, не связанной с конструкцией деревянного дома – это оптимальный вариант, и некоторые сложности вы испытаете только при пересечении дымоходом кровли.

Чтобы гидроизоляционный слой не нарушался, рекомендуется использовать эластичные элементы для прохода дымохода – рукав из силиконовой резины, герметик, гофрированный рукав и т.д.

Если дымоход построен по типу сандвича  то он обычно крепится на несущие конструкции перекрытия, а дальше – к стенам. При таком строительстве дымохода случае нужно, чтобы соединение между дымовой трубой и камином было гибким, эластичным, так как при возможной усадке кирпичной трубы вместе с домом герметичность может нарушиться.

Также вместо гибких соединений можно применять «плавающие» хомуты – они удерживают дымоходную трубу в вертикальном положении, но не дают ей перемещаться в продольном направлении. Использование этих методов зависит от условий строительства самого камина – от высоты дымоходного хода, от используемых материалов, от размеров камина и т.д.

Существуют варианты которые совмещают отопительную кирпичную печь и камин. Один из таки вариантов: печь голландка с камином. Тепло и красиво.

Ещё достойный вариант – печь-камин Кузнецова. По ссылке: https://obogreem.net/otopitel-ny-e-pribory/pechi/pech-kuznetsova.html вы найдете описание этой и других модификаций печи Кузнецова.

Классификация каминов по месту установки

  1. Фронтальный классический камин, располагается рядом со стеной.
  2. Камин угловой в деревянном доме – треугольной формы, располагается в углу помещения и хорошо экономит пространство.
  3. Отдельный, стен вообще не касается и строится автономно.

Очень оригинальное решение для деревянного дома – угловой камин. Он не только прекрасно вписывается в интерьер дома и сочетается с любым дизайном комнаты, но и экономит полезную площадь. Выглядит такой камин очень эффектно, что можно приумножить каминными решетками, декоративной облицовкой или красивым порталом.

Монтаж отопления в деревянном доме

Особенности монтажа отопления в деревянном доме

Прежде чем перечислить особенности монтажа автономной системы отопления в деревянном доме и дать их описание, расскажем о двух общих моментах.

Во-первых, мы будем говорить о системе отопления с жидким теплоносителем, нагреваемым отопительным котлом, так называемом водяном отоплении. Для отопления деревянного дома так же можно использовать электронагреватели или дровяные печи, но по целому ряду причин для современного загородного дома они не подходят. Если не вдаваться в подробности топить электричеством выходит слишком дорого, а в печь необходимо постоянно подкладывать дрова при этом она отапливает только помещения находящиеся рядом с ней на одном этаже. Вместо печи лучше использовать дровяные котлы отопления, в случае если дрова являются наиболее доступным видом топлива.

Во-вторых, проектирование системы отопления лучше осуществлять совместно с проектированием дома, или выбирать готовый проект дома, в котором предусмотрено место для размещения отопительного оборудования и коммуникаций. Так как большая часть коммуникаций прокладывается в перекрытиях и фальшстенах, монтаж отопления в деревянном доме желательно проводить совместно с возведением самого дома. Не смотря на все выше сказанное можно установить систему водяного отопления в уже построенный деревянный дом, однако это будет сопряжено с дополнительными сложностями.

Подробнее о установке отопления, а так же других инженерных систем и коммуникаций можно узнать в соответствующих разделах нашего сайта. Далее перечислим особенности монтажа отопления в деревянном доме.

1. Усадка. Не секрет что стены из дерева дают значительную усадку в первые несколько лет после строительства, это одинаково справедливо и для срубов и для домов из клееного бруса. Для того чтобы избежать деформации трубопроводов и повреждения оборудования принимают следующие меры:

  • по возможности сокращают количество стояков, применяя поэтажную разводку
  • на стояки устанавливают компенсаторы из расчета усадки в 5 см на каждый этаж
  • оборудование котельной и его обвязку закрепляют не на стенах, а на скользящих металлических стойках, прикрепленных к стенам
  • если это возможно обвязку котельной выносят в подвал. Дополнительным преимуществом такого размещения является снижение уровня шума производимого оборудованием

2. Дымоходы и вытяжка. Согласно СНиП помещение котельной должно быть оборудовано вытяжной вентиляцией и дымоходом. Так как в деревянном доме нет возможности разместить канал внутри стены, производят монтаж утепленного дымохода из нержавеющей стали типа «сэндвич». Для того чтобы полностью исключить вероятность опрокидывания тяги и остановки котла в сильные морозы сооружают встроенный или пристроенный дымоход из кирпича. Внутри пристроенного дымохода размещают дымоход из нержавеющей стали и вентиляционный канал. Как правило, утепленного дымохода «сэндвич» бывает достаточно, главное не экономить на этой части системы отопления и приобрести дымоход проверенного производителя.

3. Прокладка трубопроводов системы отопления. Монтаж трубопроводов отопления в деревянном доме имеет свою специфику. Так как в деревянной стене нельзя пробить канал, трубопроводы по которым теплоноситель подается к отопительным приборам прокладываться в перекрытиях. Стояки стараются разместить в фальшстенах и перегородках когда это возможно. В случае если нет никакой возможности спрятать трубу можно использовать медь. Начищенная и покрытая лаком медная труба выглядит солидно и не испортит интерьер.

Проходная труба / дымоход (без внутреннего подъема?)

Многие выгоды, которые можно было бы получить с внутренней вертикалью, сводятся на нет введением двух дополнительных изгибов на 90 градусов (которые затем должны быть компенсированы более высоким дымоход, так еще холоднее, медленнее нагревается температура убывает с расстоянием . …).

Очевидно, что этот вопрос будет спорным, если строительные нормы и правила не разрешают этого, но есть много причин, по которым большинство из них избегает этого (кстати, моя установка — это прямой выход через задний двор).

В идеале, конечно, это прямая внутренняя часть, все остальное в той или иной степени является ограничением.

Наличие горизонтального прямого выхода фиксирует один на определенной плите или высоте выхода, которая в случае замены печи должна быть идентичной, меньшая печь на приподнятом поде или полная реконфигурация настенного наперстка.

Некоторые коды (или принятые методы) говорят, что нужно иметь возможность отключиться от дымохода или получить доступ к нему, не перемещая печь (моя — на толстых подвижных подушках для мебели, ее можно достаточно легко выдвинуть по полированной поверхности. мраморная плитка на полу, что является очагом).

Попадание прямо в дымоход может вызвать некоторые проблемы, такие как зазор до воротника печи, возможно, более высокая температура для прохождения через стену, либо из-за того, что он находится ближе к печи (хотя это может помочь внешней части дымохода) или любое дополнительное тепло, передаваемое внешнему слою дымоходной трубы (я держу магнитный термометр на открытой части горизонтальной дымоходной трубы до того, как она войдет в стену, пока я не видел температуры, вызывающие беспокойство, но опять же, мой печка имеет утепленную спинку).

Идея о том, чтобы как можно быстрее двигаться по вертикали, увеличивает тягу (хотя, как я сначала сказал, я действительно сомневаюсь в эффективности при добавлении двух дополнительных ограничений, и для меня моя плита уже противостоит этой рациональности за счет вытяжки, идущей горизонтально внутри моей печи плюс полностью через нисходящую трубу, когда байпас закрыт).

Что касается подключения, я использую 6T / DSP-CPA для подключения к дымоходу (selkirk ultra / sure temp), который представляет собой короткий разъем.

Для меня я живу в районе, где строительные нормы и правила и проверки в лучшем случае являются сферой выдачи ипотечных кредитов банками или насколько строгими являются страховые андеррайтеры, что означает, что я сделал свой выбор, приложив все усилия, изучая доступные материалы и руководства, и балансируя здравый смысл и управление рисками в отношении того, чего я хотел достичь, чего я хотел избежать, и пространства, в котором я должен был работать и / или не хотел меняться. Самым безопасным ответом, конечно же, было бы вообще не иметь плиты (или отопительного прибора), но, поскольку это повлечет за собой жизнь в тропиках, нужно сделать все возможное, чтобы чрезмерно спроектировать и минимизировать риски, и, надеюсь, я был в состоянии сделать это с моей ситуацией и выбором, который я позволил себе сделать. При отсутствии кодексов или правил, согласно которым вы не можете напрямую выйти, вам придется провести такую ​​же оценку за и против, сохраняя при этом максимальную безопасность. Самый эффективный дымоход — это самый прямой, но лучший ли он при любых обстоятельствах, на этот вопрос я, конечно, не могу ответить, тем более что каждая ситуация в той или иной степени уникальна.

Дровяная печь и вентиляция камина: полное практическое руководство

Когда вы собираетесь установить дровяной камин или печь в своем доме, вы можете подумать, что это у вас уже есть. Но часто люди упускают из виду одну важную часть — вентиляцию.

Правильная вентиляция жизненно важна для работающей и эффективной печи. Но, когда вы начнете изучать вентиляцию, вы обнаружите, что существует множество вариантов. Итак, с чего начать?

Большинство производителей оценивают свои устройства как приемлемые только для нескольких систем вентиляции.Это делает процесс отбора менее устрашающим. Тем не менее, есть несколько вещей, которые следует учитывать, чтобы обеспечить максимальную производительность вашего устройства. В этом руководстве рассматриваются различные компоненты, необходимые для полной вентиляции дровяного прибора.

Категории вентиляции

Назначение вентиляционных систем для дровяных каминов и дровяных печей кажется одинаковым. На самом деле они очень разные. Вентиляция дровяных приборов делится на две основные категории.

Дымоходная система с воздушным охлаждением

Первая известна как дымоходная система с воздушным охлаждением.Как следует из названия, в системах с воздушным охлаждением для охлаждения используется воздух. Пространство между стенками дымохода позволяет наружному воздуху свободно течь.

Многие системы используют две стены, но бывают и трехстенные. Поскольку воздух не изолирует так хорошо, как твердый материал, эти дымоходные системы обычно имеют большие размеры. Их конструкция обеспечивает по крайней мере два дюйма воздушного пространства между каждым слоем стены.

Большинство дымоходных систем с воздушным охлаждением имеют две свободно плавающие стенки дымохода. Это означает, что они могут расширяться независимо и собираться в отдельные секции.Такая система используется в большинстве сборных декоративных дровяных каминов. И почти все производители имеют запатентованные системы вентиляции для этих устройств.

Таким образом, эти системы делают невозможным замену вентиляции других марок. В противном случае это может привести к небезопасной вентиляции и отклонению от действующих норм.

Изолированные дымоходы

Другой тип вентиляции называется сплошной или полностью изолированной дымоходной системой. Этот тип системы имеет слой твердой изоляции между внутренней и внешней стенками дымохода. Обычно такой утеплитель состоит из керамического покрытия, минеральной ваты или стекловолокна.

В трехстенных дымоходных системах используется комбинация компонентов с воздушным охлаждением и теплоизоляции. Твердая изоляция помещается между внутренней и центральной стенами. В пространстве между центральной и внешней стенками циркулирует воздух для большего охлаждения.

Изолированные дымоходы отличаются от систем воздушного охлаждения еще и своим строением.Обычно это массивные конструкции, препятствующие разделению внутренних и внешних стен. Вот как это работает. К концу каждой секции дымохода прикрепляются приварные или приклепанные заглушки, а между стенками трубы заклепочные распорки делают невозможным физическое разделение.

Встроенные высокоэффективные камины и дровяные печи выдерживают чрезвычайно высокие температуры. Таким образом, им нужны изолированные дымоходы, чтобы поддерживать безопасную температуру для окружающих горючих материалов.Сторонние компании производят множество изолированных дымоходных систем, рассчитанных на конкретное оборудование. В некоторых случаях к одному прибору подходят многие бренды, что может вызвать путаницу в выборе лучшего. Ниже мы рассмотрим различия между брендами и марками материалов более подробно.

Сходства

Несмотря на различия между различными дымоходными системами, у них есть общие точки соприкосновения. Обе системы используют внутреннюю стенку дымохода из нержавеющей стали. Эта стенка предотвращает разрушение из-за постоянного контакта с агрессивными дымовыми газами.Кроме того, они позволяют смещать систему вокруг каркаса или других препятствий. Они также позволяют использовать противопожарные заглушки для прохождения системы через каждый горючий пол. Наконец, каждая система предлагает свой собственный набор компонентов поддержки и завершения. Вместе эти части работают вместе, чтобы обеспечить герметичное уплотнение над крышей.

Этап проектирования

Перед покупкой прибора вы должны определить, сколько вентиляции вам нужно.Во-первых, определите любые особые обстоятельства, которые могут у вас возникнуть. Затем выясните, какую вентиляцию разрешает ваш местный кодекс. Производители предоставляют подробный список возможных сценариев вентиляции в руководстве пользователя. Раздел, посвященный вентиляции, в руководстве пользователя может занимать около трети текста.

Прискорбно узнать, что очаг вашей мечты запрещен в вашем районе. Но могут быть и другие подходящие альтернативы. Проведя исследование заранее, вы сможете избежать дорогостоящей ошибки и хлопот по возврату и пополнению запасов.Это руководство поможет вам разгадать загадку размеров и зазоров вентиляции. Если следовать им, это может обеспечить бесперебойную установку.

При строительстве нового дома мы рекомендуем работать в тесном сотрудничестве со строителем и сертифицированным специалистом NFI. Они могут помочь вам составить исчерпывающий список компонентов вентиляции, которые вам понадобятся.

Доступ к чертежам вашего дома — лучшая отправная точка для этого типа планирования. С помощью этой информации вы можете спланировать все, от высоты вентиляции до размеров смещения.Кроме того, технический специалист может составить список компонентов для вашего конкретного приложения.

Загон для дымохода

При размещении внутри надлежащего ограждения внутри ограждающей конструкции дома вентиляционные системы для дровяных агрегатов можно провести через потолок. Другой способ сделать это — использовать специально изготовленный конверт для дымохода или загон, прикрепленный к внешней стороне дома.

Погоны для дымохода — популярный выбор. Эти конструкции содержат всю систему дымохода, не жертвуя необходимым пространством. Они также скрывают вентиляционную трубу, проходящую через верхние уровни многоэтажного дома. Чейз, хотя и обходится дороже, является наиболее эффективным вариантом, если вы хотите сэкономить место на полу.

Итак, если вы хотите закрыть камин и дымоходную систему, вы можете это сделать. Основание погоны должно соответствовать размерам рамы вашего камина. Вы также можете сузить погоню над камином. Это оставляет место, чтобы опоясать дымоходную трубу.

Меньшие размеры грубого каркаса вытяжной трубы составляют около двух квадратных футов.Это перед добавлением внешней облицовки или шпона. Вы можете сделать погон больше, чем требуется, чтобы соответствовать эстетике вашего дома, хотя это не обязательно. Другой вариант — установить утопленные книжные полки или шкаф для телевизора, встроенный в чейз.

Производители указывают требования к зазорам в дюймах. Зазоры говорят о том, сколько места необходимо между горючим материалом и прибором. Эту информацию важно учитывать при кадрировании.

Строительство дымохода может быть сложной задачей для новичка.Так что рекомендуем работать с опытным установщиком. Это поможет вам соблюдать правила роста и нормы. Мы также рекомендуем заизолировать погон перед ограждением. Это предотвратит большие перепады температур и плохую работу прибора.

Без погони

В некоторых случаях камин или печь не будут встроены в погоню. Вместо этого он находится внутри оболочки здания внутри собственного ограждения. Отдельно стоящие печи могут даже располагаться на специально построенной подовой плите или подобной поверхности.В этом случае вам нужно подумать о том, как система вентиляции будет проходить от прибора через дом.

Если невозможно выделить место для вентиляционного отверстия в доме, вы можете наклонить вентиляционное отверстие к внешней стене. Это позволит ему поступать в консольную вытяжную трубу, предназначенную для удерживания самой вентиляционной трубы.

Если вентиляционное отверстие остается внутри дома, вы можете скрыть систему с помощью ограждения с рамкой. Можно отделать гипсокартоном или другим материалом.В идеале вентиляционную трубу следует проложить в углу комнаты или в туалете, чтобы ее не было видно.

Вентиляционные компоненты

Выбрав вентиляционный канал и устройство, проверьте свой список вентиляционных компонентов. Для большинства дровяных каминов с единственной системой вентиляции выбор прост. Однако другие бренды предлагают множество систем для своей продукции. Вот тогда все становится немного сложнее.

Вы можете не знать, какие из них выбрать для бытовой техники с несколькими марками.Решающими факторами являются цена, доступность, качество материалов и конкретная установка. Цена и качество материалов тесно связаны. Системы вентиляции из нержавеющей стали более низкого качества, например, марки 430, дешевле. И они не длятся так долго.

Часто все сводится к типу топлива и личным предпочтениям в отношении того, какие материалы лучше использовать. Например, древесное топливо не так агрессивно, как уголь из мазута. Таким образом, дымоходные системы более низкого уровня могут прослужить много лет.Тем не менее, некоторые клиенты предпочитают использовать лучшую систему для спокойствия.

Если вы не уверены, не стесняйтесь проконсультироваться с одним из наших сертифицированных специалистов NFI. Они будут рады помочь вам найти лучшую вентиляционную систему для вашей ценовой категории.

Оцените свой план

Для приборов, в которых используются дымоходы с воздушным охлаждением или с твердой изоляцией, оцените свой план установки. Системы с воздушным охлаждением плохо работают в холодном климате.Итак, если вы живете в прохладном климате и это ваш единственный вариант, вам следует закрыть как можно большую часть вентиляционной трубы. Если разрешено использовать массивный дымоход, это лучший вариант для обеспечения надлежащей вентиляции.

После того, как вы определились с маркой вентиляции, запишите размеры вентиляционной системы. Процесс измерения прост для вентиляционной системы, проходящей через дымоход. Этот тип вентиляции обычно не имеет смещений.

Просто измерьте расстояние от верха дымоходной муфты «в установленном состоянии» до «исходной» высоты желоба дымохода.После этого добавьте любую высоту над желобом дымохода для штормового воротника и крышки дымохода. Обычно это значение составляет 8–12 дюймов, хотя оно может варьироваться в зависимости от марки.

В большинстве случаев для правильной вентиляции вам понадобится комбинация труб разной длины. Некоторые производители предлагают регулируемую длину, а другие нет. В таких случаях вам необходимо использовать комбинацию компонентов, которые соответствуют требуемой высоте или превышают ее. Многие производители дымоходных труб перечисляют трубы по количеству дюймов, добавляемому каждой секцией.

Например, 48-дюймовая труба может добавить 46 дюймов высоты к существующей трубе из-за перекрытия на каждом стыке. Поэтому примите во внимание эти измерения, чтобы избежать слишком короткой трубы во время установки. Если вы увеличиваете высоту дымохода в целях норм или дизайна, вы также можете удлинить вентиляционный участок. Просто добавьте еще одну секцию трубы.

К сожалению, не все установки включают выемки в дымоход и прямые участки трубы. Вам могут понадобиться отводы, чтобы отвести вентиляцию. Или для установки может потребоваться длина дымохода, чтобы пройти через скатную крышу.Производители предоставляют офсетную карту. Он указывает, сколько наборов колен или секций труб можно добавить между ними.

Большинство производителей предлагают комплекты отводов на пятнадцать или тридцать градусов. Последнее является максимально допустимым смещением по коду в США. Производители также указывают, сколько смещений может иметь каждый вентиляционный участок. Сюда входит, насколько может быть смещена общая длина трубы.

3-2-10 Правило

Подсчитав смещения и определив точку входа в крышу, вы можете рассчитать, сколько дымоходной трубы вам нужно.Чтобы гарантировать, что у вас достаточно трубы, вы должны следовать правилу 3-2-10.

Правило 3-2-10 обеспечивает соответствие нормам и надлежащую вентиляцию. Слишком короткий дымоход может ухудшить работу прибора. Это может вызвать появление пятен сажи или повреждение прилегающей конструкции вашего дома. Ниже мы объясним, что означает каждое число.

  • 10 — Это число задает радиус, чтобы определить, достаточно ли труб над крышей. Число представляет 10 футов пространства.Другими словами, вы рисуете 10-футовый боковой круг вокруг трубы. Объекты в пределах этого радиуса должны соответствовать требованиям зазора. Чем круче крыша, тем больше труб вам понадобится. Если какая-либо часть дома в пределах этого 10-футового круга выше дымохода, вы также должны это учитывать.
  • 2 — После того, как вы установили радиус 10 футов, добавьте еще два фута трубы перед окончанием. Это помогает избежать проблем с вытяжкой, вызванных эффектом дымовой трубы.Эффект трубы дома означает, что вентилируемая часть дома выше дымохода.
  • 3 — Это правило применяется ко всем ситуациям. Это означает, что любая труба, проходящая через крышу, должна находиться на высоте трех футов над линией крыши со стороны склона прохода.

Если есть крутая крыша или соседнее препятствие, дымоходу потребуется большая длина над крышей, чтобы соответствовать нормам. Вы можете оставить сплошные дымоходы открытыми и закрепленными. Но для дымоходов с воздушным охлаждением вы должны заключить любую длину трубы на пять футов выше крыши.Большее обнажение трубы может привести к снижению производительности из-за чрезмерного охлаждения дымохода, особенно в более холодном климате.

Установка камина

После того, как вы спланировали установку и заказали вентиляционные компоненты, вы готовы к установке. Имейте в виду, что это общее руководство. Особые обстоятельства могут потребовать дополнительных компонентов или распорок.

Установка на крыше

Камины, устанавливаемые внутри дома с перекрытием крыши, должны быть правильно выровнены. Перед закреплением прибора проверьте совмещение вентиляционного кольца и вентиляционного канала. Изменение вентиляционного участка во время строительства часто приводит к смещению между ними.

Может потребоваться смещение между камином и потолком. В этом случае мы рекомендуем установить смещение как можно выше на участке. Это позволяет дымовым газам набрать большую скорость, прежде чем им придется преодолевать смещение.

Для начала прикрепите первую секцию дымохода к вентиляционной решетке камина.Для дымоходов с воздушным охлаждением сначала прикрепите внутреннюю секцию, а затем внешнюю. Этот тип дымохода имеет систему кромок и копья, которая при фиксации на месте со звуком щелкает.

Напротив, массивные дымоходы обычно имеют анкерную пластину. Он принимает и закрепляет первую секцию трубы. Системы Twist-Lock поворачиваются в нужное положение и блокируются при полной установке.

При сборке каждой секции трубы закрепите внешнюю стену с помощью трех саморезов № 10, 3/4 для листового металла из нержавеющей стали. Винты должны располагаться на одинаковом расстоянии по периметру трубы. Продолжайте сборку, соблюдая зазоры до горючих материалов. Мы рекомендуем укреплять вертикальные вентиляционные отверстия каждые 5–6 футов. Сделать это можно с помощью перфорированной ленты или настенных кронштейнов. Они предоставляются производителем.

Противопожарные ограждения и щиты

В соответствии с инструкциями производителя установите противопожарный или радиационный экран. Эти детали располагаются там, где труба встречается с потолком.Производители часто предлагают прибить к отверстию кусок OSB толщиной от 1/2 до 3/4 дюйма. Вам также понадобится отверстие, вырезанное по размеру противопожарной защиты. Затем прибейте или привинтите противопожарный ограничитель.

Продолжайте сборку и установку распорок, проходя через чердак или второй этаж. В чердачном помещении необходимо использовать утеплитель чердака. Этот щит особенно важен для домов с выдувным утеплителем. Приобрести изоляционный экран чердака можно у производителя дымоходной системы.Или вы можете поместить дымоход в ограждение. Если вы выберете последний метод, убедитесь, что дымоходная труба имеет надлежащие зазоры.

При прохождении через крышу необходимо использовать оклад, соответствующий уклону кровли. Прибейте оклад сразу после того, как вы положили толь или защитную пленку. Это нужно сделать и перед установкой рубероида.

Для черепицы задняя кромка основания гидроизоляции должна находиться сверху. Итак, убедитесь, что верхний и соседний ряды черепицы перекрываются краем основания гидроизоляции.Если у вас металлическая или черепичная крыша, установка зависит от производителя.

Большинство производителей рекомендуют закрыть всю основу гидроизоляции и вырезать отверстие достаточного размера, чтобы выступил конус гидроизоляции. Затем можно заделать крышу к основанию конуса кровельным герметиком.

После того, как вы установили оклад, продолжайте сборку дымоходной трубы. Труба должна проходить через оклад и соответствовать требованиям по высоте 10-3-2. После установки труб необходимо установить штормовой воротник вокруг верхней части мигающего конуса.

Грозовой воротник и колпак дымохода

Штормовой воротник — это узкая полоска из стали или алюминия, обвязанная вокруг трубы. Он отводит воду с внешней стороны трубы к конусу мигания. Вы можете использовать гибкие язычки или застежки, чтобы зафиксировать его на месте.

Но перед установкой манжеты нанесите полоску герметика на внешнюю стенку трубы. Вот где сидит штормовой ошейник. Установите шторку вокруг трубы чуть выше валика герметика. Затем вдвиньте его в герметик.Проверьте герметик, чтобы убедиться, что он должным образом заполнил зазоры между манжетой и трубой. При необходимости вам может потребоваться добавить больше.

Наконец, установите колпак дымохода. В случае дымоходов с твердой изоляцией крышка обычно устанавливается на место. Дымоходы с воздушной изоляцией не выходят из колпачка, поэтому их легко снимать и чистить. Вместо этого предусмотрены кронштейны для ввинчивания в систему дымохода. После установки крышки система готова к тестированию.

Внутренняя труба с дымоходом

Для этой установки процесс сборки такой же, как и на чердаке.Оказавшись на чердаке, строитель образует каминную трубу. Он должен проходить от настила крыши до балок потолка для поддержки.

Скорее всего, они будут использовать изоляционный экран для трубы, ведущей в основание погона. Или они могут закрыть погоню после спуска трубы. Труба должна проходить так же, как и остальные из предыдущих секций на всем протяжении чейза.

В зависимости от размера желоба, он может не подходить для каждой новой секции трубы с другой собранной трубой.В этом случае измерьте оставшуюся длину трубы от верха желоба до конца последней установленной трубы.

Соберите эту длину на крыше и установите сверху вниз. Перед подачей отрезка в паз закрепите каждую секцию трубы с помощью крепежа. После этого повторите процесс сборки штормового воротника и кепки.

Чейза Сковородки

Верх почти каждого дымохода защищен чейз-панелью или чейз-фаршем.Обычно это кусок оцинкованной стали толщиной от 18 до 22, обрезанный по размеру для внешних размеров загонки. Соответствующий изготовленный поддон должен иметь край под углом 90 градусов. Он должен быть не менее 2 дюймов в глубину и заходить за край погоны.

В идеале, большие противни должны иметь поперечные распорки непосредственно сбоку от трубы, чтобы поддерживать поддон. Или они образуют опорную полосу по диагонали через поддон. Отверстие в поддоне должно быть примерно на 1/2 дюйма больше наружной стенки дымоходной трубы.Он должен иметь формованный или сварной воротник высотой не менее 3/4 дюйма. Этот воротник предотвращает скатывание воды обратно в желоб по трубе дымохода.

Загонные поддоны можно приобрести у местных производителей листового металла и кровельных материалов. Многие производители не поставляют их из-за большого разнообразия размеров желобов.

Дымоход полностью снаружи

Этот тип установки более простой, чем установка внутри помещения. Вам все еще нужно закончить кадрирование погони.Но вы должны оставить внешнюю обшивку для облегчения доступа во время установки.

Вы должны установить по крайней мере одну противопожарную защиту на полпути. Вы можете построить загон из OSB, фанеры или любого другого материала, который позволяет использовать местный кодекс. Установите металлический противопожарный ограничитель от производителя дымохода в центре материала. В соответствии с местными правилами может потребоваться больше противопожарных мер в зависимости от всего отснятого материала, поэтому учтите это в своих планах.

Установив камин на место, соберите секции дымохода и скрепите их вместе, как вы это делаете.Продолжайте сборку до тех пор, пока последняя часть не будет выступать из верхней части чейза. На этом этапе остановите установку, пока завершите погоню снаружи. По завершении установите поддон и установите на место штормовой воротник и крышку.

Как установить трубу для дровяной печи через стену

Установка дровяной печи означает, что вам понадобится дымоход. Печь отличается от дымоходных систем. Печные трубы или патрубки дымохода могут быть одностенными или двустенными.Установка зависит от маршрута, используемого для вентиляционных труб: вертикальный, горизонтальный или их комбинация.

Одностенная труба обычно 24 или 22 калибра. Трубы из черной оцинкованной стали двустенные. Внутренняя труба изготовлена ​​из стали марки 430 или нержавеющей стали марки 304. Наружная стена изготовлена ​​из оцинкованной стали толщиной 22 или 24, окрашенной в черный цвет.

Дымовая труба закрывает зазор между печью и первой стеной или потолком вентиляционного канала. Это эстетично спроектировано, но позволяет отводить некоторое количество тепла от вентиляционного канала.От установки печи зависит конфигурация вентиляционного участка.

Вертикальный вентиляционный канал

Для печей с полностью вертикальным ходом требования к вентиляции такие же, как для камина. Используйте чертежи дома, чтобы определить, какую часть участка необходимо установить для любых изменений конструкции.

Для установки в существующем доме проверьте расположение потолочных балок и стропил. В идеале вентиляционный канал должен располагаться так, чтобы избежать этих элементов каркаса.Но иногда вам может потребоваться вырезать и вставить в коробку балку потолка или стропило, чтобы разместить вентиляционную трубу. Этой частью проекта должны заниматься только квалифицированные и знающие люди.

Определившись с местом расположения печи, вы должны определить, нужна ли вам труба с одинарными или двойными стенками. Одностенные трубы не служат так долго, как нержавеющая внутренняя часть двустенных труб, но они стоят дешевле.

Еще одна вещь, которую следует учитывать, — это количество необходимого зазора.Для одностенной трубы требуется 18 дюймов, а для двустенной — всего 6 дюймов. При установке в углу или в нише пространство ограничено. Таким образом, зазоры могут потребовать двустенной трубы.

Телескопические трубы и соединители

Большинство дымоходов имеют телескопические секции. Эти телескопические трубы перекрывают необычные расстояния между печью и потолком. В одностенных системах также есть скользящие соединители. Это короткие отрезки трубы. Они гладкие на одном конце, что позволяет им скользить в участок трубы, прежде чем он присоединится к системе дымохода.

Перед покупкой дымохода измерьте расстояние между вентиляционным воротником печи и потолком. Исходя из этого, определите, сколько трубы вам нужно, чтобы закрыть зазор. Рассмотрим длину добавляемые коробки опорной трубы или поддержки потолка, а также.

Как уже говорилось, для встраиваемых каминов и дровяных печей используются дымоходы с твердой изоляцией. Это связано с более высокими температурами дымовых газов. Сама вентиляционная труба не меняется между высокоэффективными каминами и печами. Но связанные компоненты делают.

Потолочные опоры и хомуты
В печах

для вентиляции используются потолочные опорные ящики или опорные хомуты. Эти детали понадобятся вам для перехода от трубы печи в комнате к трубе дымохода над потолком. Как следует из названия, эти части несут вертикальный вес компонентов дымохода.

Хомуты потолочные предназначены для установки в плоский потолок. Таким образом, они обычно короче потолочных опорных ящиков. Ящики для потолочных опор бывают разной длины и выступают вниз в комнату.Можно использовать опорный ящик на плоском потолке. Но они используются в основном для расширения через сводчатый потолок. Чем круче сводчатый потолок, тем длиннее должна быть опорная коробка для сохранения зазоров.

Используйте отвес, чтобы определить центральное положение потолочной опоры или опоры над воротником вентиляции печи. Затем вырежьте в потолке отверстие подходящего размера для крепления светильника. Практически все потолочные опорные коробки и потолочные хомуты учитывают зазоры дымохода.Итак, как только отверстие будет вырезано, используйте брус 2х4 или аналогичный, чтобы закрепить скобу вокруг всех сторон приспособления. Это позволяет прикрутить потолочную опору на место.

Теперь, установив потолочную опору и отвес, соберите дымовую трубу. Почти во всех современных системах дымохода используются гладкие концы. Соединение профилей друг с другом осуществляется саморезами для листового металла. Они удерживают секции вместе.

Переходники для печных труб

Размер вентиляционных воротников зависит от марки. Из-за этого производители предлагают переходники для печных труб для запуска трубы.Эта секция обычно имеет высоту от 3 до 4 дюймов с коническим концом, который входит в воротник печи. Другой конец гладкий и сопрягается с первой частью печной трубы.

Мы рекомендуем использовать как можно больше жестких секций при установке дымохода. Избегайте использования слишком большого количества телескопических секций, поскольку они плохо уплотняются и их легко поцарапать.

Начните с установки первой жесткой секции. Продолжить монтаж до тех пор, пока это только разрыв между печной трубой и опорой коробкой.

Оттуда немного сверните телескопическую секцию. Вам нужно будет сдвинуть его настолько, чтобы он поместился между последней частью трубы и потолочной опорой. Затем подключите эту трубу к секции дымохода ниже. Обязательно прикрутите нижние части вместе. Придвиньте верхнюю часть к опоре потолка. Вы можете использовать винты, чтобы удерживать телескопические компоненты в выдвинутом положении и в нужном положении. Но обратите внимание, многие производители не позволяют крепления дымохода к блоку поддержки.

По завершению трассы дымохода установка дымохода практически такая же, как и у камина. Единственное отличие состоит в том, что первая часть секции дымохода опускается в опорную коробку. Этот кусок может быть как с чердака, так и со второго этажа. Вы поверните эту деталь на место. Пропустив дымоход через опорный короб, установите вокруг него изоляционный экран чердака или радиационный экран. В остальном установка такая же.

Вентиляционный участок от горизонтального до вертикального

В некоторых случаях вертикальная вентиляция невозможна из-за конструкции дома.В таких случаях можно выполнить вентиляцию горизонтально к внешней стене. Оттуда вы можете вернуться к вертикальному дымоходу, прикрепленному снаружи дома.

Горизонтальная установка очень похожа на вертикальную установку. Вы переходите от трубы печи к трубе дымохода при прохождении через стену. Но вместо потолочной опоры вы будете использовать настенный наперсток.

Наперстки для стен

Настенные гильзы представляют собой регулируемые адаптеры из двух частей. У них есть хомут, который адаптируется к двум типам труб.Адаптеры подходят для стен различной толщины.

При горизонтальной вентиляции вы должны следовать специальным инструкциям для обеспечения надлежащей вентиляции. Вы должны начать с вертикального прохода дымохода, а затем повернуть его на 90 градусов к стене. Большинство производителей предлагают не менее 12 дюймов вертикального прохода от плиты. Это позволяет дымовым газам подниматься вверх, прежде чем столкнуться с ограничениями.

Горизонтальная секция должна иметь подъем 1/4 дюйма на фут пробега. Небольшой наклон вверх гарантирует, что дымовые газы не будут застаиваться в вентиляционной трубе.Производители также указывают соотношение горизонтального и вертикального хода.

Типичный горизонтальный участок составляет не более 50% от общего вертикального участка. Каждый производитель указывает свои собственные допустимые проценты пробега.

При горизонтальной установке вместо потолочных опорных ящиков используются настенные гильзы. Поэтому перед установкой убедитесь, что вы выбрали идеальное положение. Возможно, вам придется вырезать и упаковать стеновую стойку, чтобы оставить место для установки наперстка. Но в инструкциях производителя это раскрывается дополнительно.

Считайте вертикальную высоту дымохода от верха печи. Не забудьте учесть высоту, добавленную изгибом под углом 90 градусов. Эти расчеты помогут определить положение горизонтальных участков. Затем вы можете измерить расстояние от пола и отметить центральную точку наперстка. Оттуда вырежьте пространство, необходимое для установки наперстка.

Монтаж печной трубы такой же, как и при вертикальной установке. Начните с жестких секций и двигайтесь от печи до стены.В последнюю очередь устанавливайте скользящий соединитель или телескопическую секцию. Наконец, закрепите каждую секцию дымохода саморезами. Затем подключите его к настенному наперстку.

Внешний вид дымохода отличается. Короткий участок горизонтального дымохода необходимо прикрепить к внешней стороне настенного наперстка. Его длина зависит от толщины стены. Горизонтальный участок должен простираться достаточно далеко, чтобы обеспечить надлежащий зазор для вертикального участка, когда он проходит по стене вашего дома.

Тройник дымохода

После того, как горизонтальная секция установлена, используйте тройник для дымохода, чтобы вернуться к вертикальному участку дымохода. Тройник состоит из трех элементов. Первый — это горизонтальная опора для размещения части горизонтального дымохода. Вторая — это вертикальная опора, от которой отводится вертикальный дымоход. Последний — это нижняя ножка с заглушкой для предотвращения утечки.

Заглушка легко снимается при подметании вертикального участка дымохода. Используйте для тройника опорный кронштейн.Он может быть предоставлен производителем или изготовлен домовладельцем. С присоединенным тройником, опирающимся на кронштейн, соберите дымоход. Мы рекомендуем размещать вертикальные опоры каждые 5 футов. Сделайте это с помощью настенных ремней или аналогичных металлических удерживающих лент.

Карнизы и откосы

Во многих домах есть карнизы или закрытые потолки, выходящие за пределы внешней стены. В зависимости от глубины карниза существует несколько способов борьбы с этим.

Для неглубоких карнизов высотой не более 2–3 дюймов можно использовать отступы.Это позволяет дымоходу образовывать небольшой изгиб вокруг карниза, не изменяя структуру дома. У домов с более глубокими карнизами от 6 до 10 дюймов есть еще несколько вариантов.

Первый — это надрез в карнизе, оставляющий открытый вырез для прохода трубы дымохода. Вы можете закончить его облицовочной доской и отводом дождя, чтобы вода не пролилась в выемку.

Второй вариант — встроить дымоход в карниз, используя металлический оклад для его ограждения.Конечно, вам все равно нужно будет сохранить зазоры до деревянной конструкции. Этот метод идеален, так как опора для дымохода.

Дома с глубокими карнизами от 10 до 36 дюймов требуют, чтобы дымоход проходил через конструкцию. Они заканчиваются окладом на крыше. Это позволяет надлежащим образом поддерживать дымоход. И это избавляет от необходимости делать слишком большой надрез. Вы можете добавить металлическую окантовку вокруг дымохода, когда он проходит через нижнюю часть карниза.

Во всех случаях применения вы должны придерживаться правила 10-3-2, если дымоход находится выше линии крыши. Это поможет определить, какой высоты должен быть ваш дымоход. Завершение дымохода заглушкой такое же, как и в других установках. Но штормовой ошейник не понадобится, если нет кровли.

Надставные опоры

Любая установка трубы над крышей, не поддерживаемая вытяжным каналом, требует надлежащей опоры над линией крыши. Допускается не более пяти футов трубы без опоры.

Сильный ветер сгибает и повреждает трубы без опоры. Многие производители предлагают жесткие двойные кронштейны для крепления труб к крыше. Вы также можете использовать кабели, чтобы привязать трубу к точкам крепления.

Проверьте свою вентиляцию

После завершения установки вы должны проверить на протяжку и утечку. Разведите в приборе небольшой костер на растопке и зажгите его. Поскольку он горит, обязательно осмотрите как можно больше доступных областей вентиляции.

Ищите утечки дыма и капли конденсата.Устраните любые утечки, правильно переставив дымоходную трубу. Возможно, вам потребуется добавить больше креплений.

Если дымоход плохо всасывает, проверьте горизонтальный участок. Он не должен превышать допустимого соотношения. Кроме того, убедитесь, что труба соответствует требованиям по высоте и соответствует правилу 10-3-2.

Если дымоход слишком короткий, то дома видят конкуренцию. Это известно как эффект стека домов. Если система вентиляции слишком короткая, добавьте секции труб, чтобы исправить это.

Теперь вентиляция прошла правильно

Поиск подходящей вентиляции для дровяной печи на первый взгляд может показаться проблемой. Но, имея это руководство, потратив немного времени и терпения, вы можете быть уверены, что у вас есть хорошо вентилируемый и эффективный дровяной прибор.

Остались вопросы по вентиляции, загонам или другим проблемам с камином? Без проблем. Наши специалисты с сертификатом NFI рады помочь!

Об авторе

Дэни Белл

Дэни — страстный писатель, жаждущий знаний. Когда она не пишет, ее обычно можно найти за компьютером: она либо играет с мужем в видеоигры, либо создает цифровое искусство, либо ищет что-то новое, чему можно научиться. Дэни также любит читать, одним из ее любимых является «Властелин колец».

Установка и эксплуатация дровяной печи

ЧТО СЛЕДУЕТ РАЗМЕСТИТЬ ПЕЧЬ НА?

Для обогреватели, установленные на ножках или тумбах, обеспечивающих не менее 6 дюймов вентилируемого пространства под топкой или основанием устройства, используйте плотно прилегающий полнотелый кирпич или блоки толщиной не менее 2 дюймов.Верхняя поверхность кирпичи должны быть покрыты листовым металлом не менее 24 мм.

защита пола должна выходить не менее чем на 18 дюймов за пределы прибор со всех сторон. Напольный протектор, внесенный в список признанная испытательная лаборатория, такая как UL, может использоваться, если она установлена в соответствии с инструкциями по установке.

КАК ДАЛЕКО СЛЕДУЕТ ДЕРЕВЯННАЯ ПЕЧЬ ИЗ НЕЗАЩИЩЕННОЙ СТЕНЫ ИЛИ

ГОРЯЧИЕ МАТЕРИАЛ? Стандартный зазор для приборов, установленных в помещения, которые большие по сравнению с размером устройства находится на расстоянии 36 дюймов от верха, размеров, задней или передней части устройства. В противном случае установите в соответствии с инструкциями производителя.

КАМЕННЫЙ Шпон КРЫШКА СТЕНА СЧИТАЕТСЯ БЕЗОПАСНОЙ ДЛЯ СНИЖЕНИЯ ПРОЗРАЧНОГО ПРОИЗВОДСТВА?

Нет! Коды Национальной ассоциации противопожарной защиты (NFPA) позволяют сократить зазоры до воспламеняющихся стен, если предусмотрена соответствующая защита. Гипсокартон, листовой металл, облицовка каменной кладкой и прочие тонкие или неизолированные материалы, размещенные непосредственно у стен, не обеспечивают достаточной защиты.Эти материалы очень хорошо проводят тепло; они будут почти как горячие на их тыльной стороне, так и на их открытых сторонах.

Сниженный допускаются следующие зазоры:

  • ан. инженерная система защиты, утвержденная инспектирующим орган, обладающий юрисдикцией
  • продуктов и материалы, перечисленные в целях защиты
  • а негорючий протектор установлен на расстоянии дюйма или более от горючая стена для свободной циркуляции воздуха позади Это

The сокращение указано NFPA и большинством кодексов. Например, когда требуемый зазор без защиты составляет 36 дюймов, Кирпичная стена толщиной 3 1/2 дюйма с вентилируемым воздушным пространством в качестве защиты стены уменьшает зазор максимум на 66 процентов, до 12 дюймов от горючей стены.

CAN ИЗЛУЧАЮЩЕГО ТИПА ДЕРЕВЯННЫЕ ПЕЧИ БЫЛИ УСТАНОВЛЕНЫ МЕНЕЕ 36 ДЮЙМОВ ОТ ГОРЯЧИХ ГОРЯЧИХ?

Да.Если к плите, внесенной в список UL, прикреплен тепловой экран, зазор может быть уменьшен, как указано. Или построить тепловой экран должен быть установлен на расстоянии 1 дюйма от стены на негорючих распорках. Для уменьшения стандартного зазора до 12 дюймов теплозащитный экран должен быть из листового металла 28-го калибра, установлен на полу, чтобы обеспечить неограниченную циркуляцию воздуха между экраном и стеной (см. рисунок 1).

КАКОЙ РАЗМЕР ТЕПЛО ЩИТ МНЕ НУЖЕН?

Любая область в пределах 36 дюймов от дровяной печи должна быть покрыта показано на рисунке 2.

ДЕЛАЕТ ПЕЧЬ НУЖЕН СПЕЦИАЛЬНЫЙ ЗАЗОР ДЛЯ ГОРЯЧИХ СРЕДСТВ?

Да. Зазор должен быть в три раза больше диаметра трубы, т.е.г., 6-дюймовая труба требует зазора 18 дюймов. Тепловые экраны могут использоваться для уменьшения зазора в том же соотношении, что и для плита. Например, с помощью листового металла можно уменьшить зазор. на две трети, с 18 дюймов до 6 дюймов.

КАК ВЫ БЕГАЕТЕ ПЕЧЬ ЧЕРЕЗ ГОРЯЧУЮ СТЕНУ ИЛИ ПОТОЛК?

Вы не надо. Но в случае крайней необходимости утверждаются следующие методы:

  • Сборка стена из кирпичной кладки толщиной 3,5 дюйма, обрамленная горючим стена, с минимальным зазором 12 дюймов от глиняной облицовки к горючим.
  • Использование массивный, изолированный, заводской дымоход, с 9-дюймовое воздушное пространство для горючих материалов.
  • Использование соединитель дымохода из листовой стали 24 мм с вентилируемым наперсток плюс 6 дюймов стекловолоконной изоляции.
  • Использование массивный, изолированный, заводской дымоход над Соединитель дымохода 24 калибра, с воздушным зазором 1 дюйм, плюс 2 дюйма от наружной стенки дымохода и горючих материалов.

Разъемы также должен выдерживать шаг не менее 1/4 дюйма на фут от прибор к дымоходу. Избегайте крутых поворотов, которые создают чрезмерное сопротивление потоку дымовых газов и опора и надежно закрепите винтами, заклепками или другими утвержденные средства.

ВЫ МОЖЕТЕ ВЫПУСТИТЬ ДЕРЕВЯННАЯ ПЕЧЬ И МАСЛЯНАЯ ГОРЕЛКА НА ОДИН ДЫМОХОД?

Каждый должен выходить в отдельный дымоход. Множественные подключения может стать причиной выхода дымовых газов и искр из одного дымового отверстия к другому, снижая эффективность и воспламеняя несгоревшие газы в дымоходе.

КАК НАСЧЕТ СОЗДАНО НА ЗАВОДЕ ДЫМОХОДЫ?

Они эффективны и просты в установке, но должны быть внесены в список UL.Изолированные дымоходы заводского изготовления минимизируют образование сажи и креозота накопление, потому что внутренние стены быстро нагреваются. Необходимость зазор от горючих материалов отмечен в каждом разделе списка UL, заводские дымоходы.

ЯВЛЯЕТСЯ КЛАДКОЙ ИЛИ ДЫМОХОД МЕТАЛЛУРГИЧЕСКИЙ ЛУЧШИЙ?

Оба безопасны и долговечны, если построены правильно и содержатся в хорошем состоянии. Важно иметь изолированный дымоход, особенно с герметичная дровяная печь. Внутренние дымоходы предпочтительнее экстерьер, потому что они теплее. Также круглые вкладыши больше эффективнее прямоугольных. Внешний вид и цена другие соображения.

МОЖЕТЕ ЛИ ВЫ ИСПОЛЬЗОВАТЬ ОДИН НАСТЕННАЯ ПЕЧЬ ДЛЯ НАРУЖНОГО ДЫМОХОДА?

Нет! Дымовая труба никогда не предназначалась для использования на улице.Вода и зола образуют щелок, который быстро разъедает одностенные трубы. Также креозот быстро образуется из-за охлаждения газов внутри самой трубы.

МОГУ Я ПРОПУСТИТЬ ДЕРЕВО ПЕЧЬ В НЕЗАКРЫТЫЙ ДЫМОХОД?

Все дымоходы должны иметь облицовку из плитки. Дома, построенные до 1900 г. часто имеют дымоходы без футеровки, которые опасны и не должны быть подключенным к дровяной печи.

ЧТО ТАКОЕ БЕЗОПАСНОСТЬ РАССМОТРЕНИЯ ЧЕРЕЗ КАМИНЫ?

NFPA 211 заявляет следующее:

  • В длина дымохода не должна превышать трехкратное поперечное сечение область выхода дымохода.
  • The система должна быть спроектирована и установлена ​​так, чтобы ее можно было осмотрел и почистил.
  • А устройство, работающее на твердом топливе, ЗАПРЕЩАЕТСЯ выпускать воздух внутрь или через заводской камин, если он специально не перечисленные для этой цели.
КАК ВЫСОКОЕ ДОЛЖНО ДЫМОХОД БЫТЬ?

Это должен выступать не менее чем на три фута над самой высокой точкой, где он проходит через крышу. Он должен быть на два фута выше, чем все в радиусе 10 футов, включая саму крышу, нависающие деревья, соседние постройки и т. д.

КАК Я МОГУ УПРАВЛЯТЬ КРЕОЗОТ?

креозот конденсируется, когда температура трубы опускается ниже 250 ° F, поэтому тип дымохода очень важно. Желателен утепленный. Большой герметичный обогреватель в маленьком доме в закрытом положении. будет производить креозот независимо от типа сжигаемой древесины или его влажность.Свести к минимуму образование креозота за счет:

  • Использование Дровяное оборудование, материалы для дымохода и установка блока в соответствии с инструкциями производителя.
  • Правильный расчет дымохода и комплектующих.
  • Дом небольшой горячий огонь на короткий период, а не «холостой ход» огонь в течение длительного периода при умеренных температурах.
  • Хранение горячий огонь; многие производители рекомендуют открывать заслонку и дать плите гореть как минимум 15 минут. чтобы сжечь небольшое количество креозота.
  • Использование только хорошо выдержанные твердые породы.
  • Проверка вашей системе и научитесь работать с ней наиболее эффективно.Соответственно прочистите дымоход

Публикация №: SF-2


Этот документ взято из Кооперативное расширение Университета Делавэра, Ньюарк, Делавэр. Дата публикации: октябрь 1991 г.

Рональд К. Шут, специалист по безопасности расширений, Делавэрский университет Кооперативное расширение, Ньюарк, Делавэр.

Коммерческий компании или продукты упомянуты в этой публикации исключительно с целью предоставления конкретной информации. Упоминание компании или продукта не является гарантией или гарантия на продукцию Сельскохозяйственной опытной станции или Delaware Cooperative Extension или одобрение продуктов других компаний не упомянуты.

Информация об ограничении ответственности и воспроизведении: Информация в NASD не представляет политику NIOSH. Информация включена в NASD появляется с разрешения автора и / или правообладателя. Больше

Некоммерческая услуга по обеспечению ответственного отопления дома дровами

Беседа у камина о дымоходах для архитекторов и строителей

Джон Гулланд

Если вы проектируете или строите дома, мне нужно серьезно поговорить с вами о дымоходах. Я знаю, что дымоходы не являются самым гламурным аспектом строительного бизнеса, и, возможно, ваши глаза тускнеют, когда речь заходит о теме, но я здесь, чтобы предложить другой взгляд на дымоходы, о котором вы, вероятно, не слышали раньше. Итак, уважая ваш плотный график и ваше отсутствие интереса к дымоходам, вот вам суть: дымоходы принадлежат внутри домов.

Факты без сомнения демонстрируют, что каменные дымоходы, построенные по бокам домов, так что виден их профиль, или металлические дымоходы, заключенные в обрамляющие рамы, даже если они могут выглядеть хорошо, совсем не работают.

На самом деле, я полагаю, что дымоход, свисающий с краю дома, как запоздалая мысль, является мерзостью с функциональной и эстетической точки зрения.

Дымоходы относятся к домам. Я серьезно.

Но когда я оглядываюсь вокруг, становится очевидно, что большинство домов возрастом менее 50 лет были спроектированы и построены людьми, которые не разделяют моих взглядов. Снаружи буйствуют дымоходы. Они повсюду, их толпы в застройках, а по парам застряли на больших таможнях.Это не классическая вещь — городские богатые и сельские бедняки, похоже, в наши дни выходят за пределы дымоходов.

Еще я заметил, что многие люди жалуются на то, что их камины и дровяные печи суетливы и их трудно зажечь, не заполнив комнату дымом. И они жалуются, потому что, когда им не пользуются, двери и очаг остаются холодными. Если в ваших домах есть камины, вы наверняка слышали жалобы. Эй, ты мог бы быть одним из жалобщиков.

Я знаю, о чем вы думаете.Вы думаете, я собираюсь установить связь между наружными дымоходами и раздражающими каминами. Что ж, связь есть, и я могу это доказать, если вы позволите мне объяснить.

И это не только камины — дровяные печи страдают теми же проблемами при подключении к наружным дымоходам. Хотя в масляных печах есть вентиляторы, которые закачивают выхлопные газы в дымоход, их внешние дымоходы пропускают много холодного воздуха в подвалы между циклами розжига. Обычные газовые печи и водонагреватели славятся тем, что выхлопные газы, а также холодный воздух из дымохода попадают в подвалы.Общей чертой всех этих неполадок является внешний дымоход.

Обычно я говорю о каминах, потому что к ним больше всего нареканий. Людям наплевать, что делает их газовая печь, если только хроническая обратная тяга не приводит к отравлению угарным газом. Но когда самец этого вида думает о романтике или, что еще более серьезно, он собирается продемонстрировать свои превосходные навыки разжигания огня для соседей, и комната сразу же наполняется дымом, воздух может быть синим от дыма.В любом случае, наука одинакова для всего оборудования для сжигания с дымоходом, и наука говорит, что вставляйте дымоход внутрь.

Вы думаете, что я туплю. Хорошо, вот доказательство. Дымоход — это, по сути, вертикальная конструкция, охватывающая пространство, полное воздуха и / или выхлопных газов. Во время работы содержимое дымохода теплее, чем наружный воздух. Благодаря своей плавучести теплый воздух и / или выхлопные газы поднимаются вверх, создавая желаемый восходящий поток в дымоходе. Поток и вызывающая его сила называются сквозняком.

Дымоходы предназначены для удаления воздуха и / или выхлопных газов наружу. Когда наружный воздух попадает в дом через дымоход — это не тривиальное дело. Бэкдрафтинг, как его называют знающие люди, примерно как крылья, падающие с AirBus. Это как раз противоположное желаемому поведению. Это катастрофическое событие в жизни дымохода.

Большинство строителей и, возможно, даже некоторые архитекторы, работающие в умеренно-холодном климате, слышали о принципе «дом как система», который предполагает, что дом функционирует как система, а не как ряд не связанных между собой частей, и что его различные компоненты системы, особенно те, которые движутся или содержат воздух, ведут себя интерактивно — можно сказать, что они влияют друг на друга.Вы, наверное, уже знали об этом.

А это: Когда на улице холодно, теплый воздух внутри заставляет дом действовать как дымоход. Теплый воздух в доме хочет подниматься, потому что он менее плотный и более подвижный, чем холодный воздух снаружи. Таким образом, когда на улице холодно, высокое давление воздуха в доме положительное, немного выше атмосферного давления снаружи. А давление воздуха в доме низкое — отрицательное, немного ниже атмосферного. Это явление называется эффектом суммирования.Где-то между высоким давлением в доме и низким давлением в доме находится зона нейтрального давления, которую довольно ловко называют плоскостью нейтрального давления.

Теперь, когда у нас собраны все ингредиенты, мы построим поистине ужасный камин, чтобы исследовать явление обратной тяги. Этот конкретный дом мы построим из кирпича, хотя с таким же успехом это может быть заводской камин и металлический дымоход, заключенный в рамку или загон.

Камин находится на первом этаже двухэтажного дома.Первое, что мы решаем, это сделать так, чтобы задняя часть камина и его дымоход выходили из кирпичной фанерованной стены дома. Выступ широкий внизу и сужается над камином к очертанию дымохода по мере подъема кирпичной кладки. Вам не кажется, что это красивый архитектурный элемент, добавляющий интереса к пустой стене? Как правило, в этом типе строительства стены комнат наверху утеплены между дымоходным кирпичом и гипсокартоном.

На улице 0 ° C или 32 ° F, а печь в подвале поддерживает в доме комфортную температуру 21 ° C или 72 ° F.В камине нет огня, и его не было уже несколько дней. Пара, купившая дом, сидит в гостиной у камина, и она отмечает, что у нее холодные лодыжки. Он тянется к ковру и проверяет, что там прохладно. Они прослеживают его до камина и начинают жаловаться на придурка, который построил дом, или каменщика, или кого бы то ни было, они чувствуют себя комфортно, обвиняя их.

Давайте просто остановимся и подведем итоги. Дымоход кирпичный с облицовкой из глиняной плитки, без теплоизоляции.На большей части его длины имеется изоляционный барьер, предотвращающий отвод тепла дымоходом из дома. Дымоход отдает тепло наружу, и по мере того, как средняя температура воздуха в дымоходе падает, тяга уменьшается, и восходящий поток в дымоходе становится менее стабильным.

Между тем, в доме сверху вниз стабильная температура, которая выше, чем средняя температура в дымоходе после его охлаждения. Низкое отрицательное давление в доме из-за эффекта дымовой трубы сильнее, чем тяга, создаваемая в дымоходе и обратные тяги дымохода.Помните AirBus? Супруги, купившие дом, страдают синдромом холодного очага, и их возмущает то, что холодный наружный воздух хлестает из дымохода в очаг в зону низкого давления, вызванную эффектом трубы в доме.

Синдром холодного очага возникает, когда дом лучше дымохода, чем дымоход. Вы можете подумать, что это банальное высказывание, и на самом деле именно поэтому оно мне так нравится — и тот факт, что оно правдиво и точно во всех смыслах. Дом лучше работает как дымоход, потому что воздух внутри него остается теплым, плавучим и хочет подниматься вверх, в отличие от воздуха в наружном дымоходе, который отдает тепло на улицу.

Также стоит отметить, что такая холодная обратная тяга довольно стабильна. Как только воздух начинает течь вниз, дымоход действительно быстро остывает. Вот почему, когда вы разжигаете огонь в камине, созданном на заднем плане, есть большая вероятность, что вы получите лицо, полное дыма.

Хотя в нашем примере используется кирпичный камин, обратите внимание, что заводской камин, задняя сторона которого свисает со стороны дома в непрочной рамке, с такой же вероятностью, как и холодный воздух, запахи и дым, попадет в комнату. кладка камина задней стороной наружу.Распространенной причиной их неудач является их внешнее местонахождение. Принесите те же системы внутрь, и они будут работать нормально.

Вот суровая реальность: когда вы объединяете наружный дымоход с установкой прибора ниже плоскости нейтрального давления в доме, система будет страдать от синдрома холодного очага в холодную погоду. Период. Результат столь же очевиден для печей и водонагревателей, только это не синдром холодного очага, а холодный подвал.

Я не знаю как вы, но я нахожу это поразительным.Во многих районах Северной Америки большинство дымовых труб выходит за пределы оболочки здания, за пределы отапливаемого помещения. И я только что показал, что если вы сделаете это, прибор, установленный внизу в доме, выйдет из строя, когда на улице холодно. Вам не кажется, что мы должны были поговорить об этом раньше? Вам не кажется, что кто-то должен был что-то сказать?

В последнее время модно говорить о домах, которые настолько тесны, что печь или камин — или что-то еще — «не может получить достаточно воздуха». Тем временем дымоход не охлаждается, с самого начала искалеченный своим расположением.Заявление о нехватке воздуха — это по большей части ерунда. Немногие дома настолько герметичны, что здоровый дымоход не может втягивать достаточно воздуха для работы отопительного прибора. Другое дело — камины, у которых есть большой аппетит к домашнему воздуху.

Давайте проясним — возьмите тот же дымоход и переместите его внутрь оболочки дома, к теплой стороне утеплителя, и он преобразится. Он будет делать сквозняк, много и быстро, как растопка. Этот дымоход всегда будет работать лучше, чем дом, и даже когда огонь не горит, он будет аккуратно вытягивать воздух при каждой утечке в камине.Когда вы открываете двери, чтобы зажечь огонь, воздух из комнаты устремляется внутрь и вверх по дымоходу. Когда вы разжигаете огонь, дым сразу же поднимается в дымоход, и очень скоро у вас будет горячий яркий огонь. Вы с удовлетворением скажете, что это прекрасный дымоход.

Если вы поработаете над этим, вы можете преодолеть даже хороший (читайте внутри) дымоход, например, включив большую вытяжную систему, такую ​​как одна из вытяжных труб с нисходящим потоком для кухонной плиты для приготовления барбекю в помещении. Некоторые из этих присосок достаточно мощны, чтобы заставить ваши уши хлопать или, по крайней мере, тянуть заднюю часть дымохода камина.Вот мой совет людям с дымоходами: барбекю на улице. Тебе не обязательно нравиться мой совет.

Если вы не можете обойтись без чудовищной вытяжки на кухне, вы можете нанять инженера и разработать и установить такую ​​же монструозную систему наддува с принудительной подачей воздуха, которая блокируется на включение при включении вытяжного вентилятора.

Есть строители, которые говорят мне, что они не откажутся от дорогостоящего места на полу, которое занимал бы камин, если бы он не свешивался в погоню за стеной дома. Я говорю им, хорошо, а затем начинаю строить погони, которые действительно находятся внутри оболочки здания, частью отапливаемого пространства. Протяните изолирующий желоб к верхней части ограждающей конструкции дома, плотно закройте его и не изолируйте желоб от дома изоляцией. Конечно, это было бы суетливой и дорогостоящей детальной работой, чтобы выполнить ее должным образом. Но если вы видите себя качественным строителем, вы обманываете себя, делая меньше. Вы можете действовать по моему совету или выслушивать жалобы. Выбери один.

И последнее, я бы предпочел, чтобы вы не стреляли в посыльного.Я только что дал вам краткий урок физики о том, как гравитация и температура влияют на воздушный поток. Вы узнали, что дымоходы принадлежат домам. А теперь перестань бороться с этим и перестань жаловаться. Начните вставлять дымоходы внутрь. Для этого вы станете лучшим и более успешным строителем.

JG

Некоммерческая услуга по обеспечению ответственного отопления дома дровами

Когда люди сообщают о проблемах с производительностью их систем сжигания древесины, причина часто связана с дымоходом. Выбор правильного дымохода и разработка компоновки установки имеют решающее значение для хорошей производительности. А знание того, как работают дымоходы, полезно в повседневной эксплуатации прибора.

Дымоходы работают по принципу подъема горячего воздуха, поскольку он менее плотный, чем холодный. Когда дымоход заполнен горячим газом, этот газ имеет тенденцию подниматься, потому что он менее плотный, чем воздух за пределами дома. Поднимающийся горячий газ создает разность давлений, называемую тягой, которая втягивает воздух для горения в устройство и выталкивает выхлопные газы наружу.

На величину тяги, создаваемой дымоходом, влияют два фактора.

1. Тепло: чем горячее газы в дымоходе по сравнению с воздухом снаружи, тем сильнее тяга.

2. Высота: чем выше дымоход, тем большую тягу он будет производить при заданной разнице температур.

В таблице ниже показано, как тепло в дымоходе и на высоте дымохода работают вместе, создавая тягу.

Перепады давления, возникающие из-за разницы температур и разной высоты дымовой трубы, в паскалях

Примечания:

  1. Красные цифры в основной части таблицы — это количество паскалей (Па) разницы давлений, возникающей в результате пересечения разницы температур и высоты штабеля. Один Па равен 0,004 дюйма водяного столба («вод. Ст.)».
  2. Две нижние строки тела таблицы можно использовать для приблизительной оценки суммарного эффекта суммирования (значения — и +) в домах в холодную погоду.
  3. Одноточечное измерение температуры дымовых газов, обычно на дымовой трубе, дает более высокую температуру, чем в среднем для всей системы из-за потерь тепла через дымоход, и, следовательно, приведет к увеличению прогнозируемых уровней тяги, если не будет внесена поправка.
  4. Измерения высоты системы сгорания и вентиляции следует производить от основания топки; я.е. откуда становится жарко.

Дымоход предназначен для создания тяги, которая втягивает воздух для горения в прибор и безопасно выводит дымовые газы наружу. Но хороший дымоход должен делать больше. Он должен:

  • защищает конструкцию дома от проходящих через нее горячих газов;
  • выдерживает высокие температуры газа, которые могут возникнуть в результате пожара в дымоходе;
  • сохраняет тепло дымовых газов для создания сильной тяги;
  • устойчив к коррозии внутри и погодным условиям снаружи; и
  • должен быть опломбирован для предотвращения утечки.

Вот несколько основных рекомендаций по эффективной установке дымохода. Требования вашего местного кодекса могут отличаться от этих, поэтому лучше проверить.

Установить дымоходы внутри

Дымоход установлен правильно. Обратите внимание, что там, где он проходит через жилое пространство, дымоход должен быть огражден легким каркасом и гипсокартоном. Дымоход должен быть установлен внутри дома, а не вверх по внешней стене. Когда дымоходы выходят за пределы стен, они подвергаются внешнему холоду, и этот эффект охлаждения может уменьшить доступную тягу в приборе.Дымоходы, проходящие через дом, выигрывают от того, что они находятся в теплом помещении, создают более сильную тягу и накапливают меньше отложений креозота. Дымоходы, установленные внутри здания, работают намного лучше, чем наружные. Даже когда огонь не горит, внутри дымохода будет сквозняк. Они не только охлаждают наружные дымоходы, что приводит к появлению холодных обратных тяг, но и вносят как минимум два изменения направления потока на 90 градусов, что также снижает производительность.

Более высокие дымоходы производят более сильную тягу

Эмпирическое правило для минимальной высоты гласит, что общая высота системы (от пола, на котором установлен прибор, до верха дымохода) никогда не должна быть меньше 4.6 м (15 футов). Большинство обычных установок превышает эту высоту, но установка в коттеджах с пологой крышей — нет. Если при использовании коротких систем возникают проблемы с тягой, подумайте о том, чтобы увеличить высоту дымохода. Если возникают проблемы с тягой в системах, высота которых превышает рекомендованную минимальную высоту системы, добавление в дымоход может иметь незначительный эффект или не иметь никакого эффекта. Большинство проблем с тягой связано с недостаточной температурой газа в дымоходе.

Правила прохождения через крышу

Верх дымохода должен выходить не менее чем на 1 м (3 фута.) над точкой выхода из крыши и на 600 мм (2 фута) выше любой крыши, здания или другого препятствия на горизонтальном расстоянии 3 м (10 футов). Эти правила являются минимально необходимым. Часто лучше сделать дымоход выше, чтобы избежать турбулентности ветра. Хорошая цель — расположить верх дымохода над пиком крыши, и это намного проще, если дымоход проникает в крышу рядом с пиком. Обратите внимание, что на приведенном ниже рисунке дымоход слева не будет функционировать должным образом, потому что он проникает в ограждающую конструкцию дома ниже своего наивысшего уровня и потому, что большую часть своей длины он охлаждается снаружи.

Размер дымохода должен совпадать с размером

Дымоход должен быть такого же размера, как и воротник дымохода. Дымоходы, которые слишком велики для оборудования, которое они обслуживают, — обычное дело, отчасти потому, что люди привыкли думать, что чем больше, тем лучше. Теперь ясно, что больше не значит лучше, когда дело касается размеров дымохода. Данный объем дымовых газов течет быстрее и имеет меньше времени для потери тепла в небольшом дымоходе, чем в большом. При проектировании систем отопления на дровах опытные установщики иногда выбирают дымоход, который имеет меньший внутренний диаметр, чем воротник дымохода. Обычно это делают, когда дымоход проходит внутри дома и очень высокий. Дымоходы, превышающие 8 м (около 25 футов) в высоту, иногда создают большую тягу, чем требуется прибору, поэтому можно использовать дымоход меньшего размера без какого-либо снижения производительности. Решение о том, можно ли уменьшить размер дымохода по сравнению с размером воротника дымохода, должно быть оставлено на усмотрение опытного техника.

Ваш дом лучше дымоход, чем дымоход?

Дымоход — это закрытый столб теплого воздуха или газов, окруженный более холодным наружным воздухом.Теплый воздух или газ в дымоходе более плавучие, чем плотный холодный наружный воздух, поэтому он поднимается вверх, создавая тягу в системе.

Этот наружный дымоход будет охлаждать обратную тягу, когда в печи не горит огонь. Зимой ваш дом также представляет собой закрытую колонну теплого, подвижного воздуха, создающего своего рода «сквозняк». Фактически, теплый воздух продвигается вверх к верху дома, создавая там более высокое давление воздуха. При этом давление в подвале ниже, чем давление снаружи. Поэтому подвал дырявого дома кажется «сквозняком», так как холодный наружный воздух втягивается в область более низкого давления, а помещения на втором этаже более комфортны.Между зоной высокого давления наверху в доме и зоной низкого давления в доме находится зона давления, равная атмосферному давлению за пределами дома, которая называется плоскостью нейтрального давления (NPP). Разница в давлении на разных уровнях птичника называется эффектом стека.

В одних домах дымоходы лучше, чем в других. Двух- или трехэтажные дома производят больший эффект стека, чем бунгало, потому что столб теплого воздуха у них выше. Дом с большинством утечек на верхних уровнях имеет тенденцию производить больший эффект стека, потому что утечки предлагают готовый путь для выхода теплого воздуха — как открытый верх дымохода.

Хорошие дымоходы — те, которые изолированы и проходят через весь дом — не подвержены эффекту трубы. Эффект трубы всегда присутствует в домах, но он практически не влияет на тягу, если дымоход проложен через теплую часть дома.

Наружные дымоходы могут двигаться в обратном направлении, если эффект дымовой трубы достаточно силен, позволяя дыму или холодному воздуху проникать в дом через устройство.

Зимой холодная обратная тяга сильно затруднит разжигание огня в этой печи.Одна из ситуаций, в которой влияние стекового эффекта является наиболее неприятным, — это когда прибор, обслуживаемый дымоходом, устанавливается в подвале одноэтажной пристройки к двухэтажному дому, как показано на иллюстрации. По возможности следует избегать такой формы установки.

Дымоходы, которые проходят через оболочку здания ниже ее самого высокого уровня, как те, что показаны выше, не будут работать должным образом. В идеале систему сжигания дров слева следует переместить так, чтобы ее дымоход мог подниматься через двухэтажную часть дома.Точно так же систему справа следует переместить так, чтобы ее дымоход проникал в потолок собора ближе к самой высокой точке.

Подходящие варианты дымохода

Металлические дымоходы отдельных типов заводского изготовления могут использоваться с дровяными приборами. Дровяные печи, печи центрального отопления и некоторые заводские камины должны использовать специализированный высокотемпературный металлический дымоход. Ваш продавец дровяного отопления может показать вам разницу между различными типами и тем, какой из них вам понадобится для вашей установки.Все дымоходы заводского изготовления должны иметь установленный колпачок для предотвращения попадания воды в изоляцию и обеспечения надежной тяги.

Кладочные дымоходы, построенные в соответствии с правилами строительных норм, можно использовать с дровяными приборами. Эти дымоходы состоят из облицовки из глиняной плитки, окруженной кирпичом или камнем. Если вы планируете построить дымоход из каменной кладки, обязательно получите разрешение на строительство и дайте понять каменщику, кто будет выполнять работу, что вы хотите, чтобы она соответствовала правилам строительных норм.

Обычный дымоход для каменной кладки состоит из облицовки из глиняной плитки, окруженной кирпичной, блочной или каменной конструкцией. Вкладыши из нержавеющей стали могут быть установлены в дымоходах, когда они построены, или для устранения внутренних повреждений существующего дымохода. Существующие дымоходы из кладки должны быть проверены квалифицированным трубочистом перед подключением дровяного прибора. Поскольку обычный дымоход из каменной кладки не имеет изоляции и функционирует как радиатор, поглощающий тепло дымовых газов, рекомендуется установить облицовку дымохода из нержавеющей стали перед ее использованием для вентиляции дровяного отопительного прибора.

Если у вас есть каменный дымоход, который вы хотите проверить, наймите квалифицированного трубочиста для его проверки. Если вы видите какое-либо повреждение кирпича или швов раствора в верхней части дымохода, или если на кирпичной кладке есть темные пятна, вам следует немедленно осмотреть дымоход. Кладочные дымоходы, которые были повреждены старостью или пожаром в дымоходе, или слишком велики для устройства, которое вы хотите подключить, можно заменить сертифицированной футеровкой из нержавеющей стали. Эти вкладыши могут быть жесткими или гибкими.

Креозот и дымоходы

Когда дрова сжигают медленно, чтобы развести дымный огонь, дым может конденсироваться на прохладной внутренней поверхности дымохода, образуя отложения креозота. Креозот — легковоспламеняющийся материал. Если он воспламеняется у основания дымохода, это может вызвать бушующий огонь, который поднимается по дымоходу, вызывая чрезвычайно высокие температуры при его распространении. Высокая температура может повредить глиняную облицовку дымохода из каменной кладки или металлическую облицовку в дымоходе заводского изготовления.Хотя дымоходы до 650 ° C могут выдерживать температуру возгорания в дымоходе, тепло по-прежнему вызывает сильную нагрузку на дымоход.

Пожары в дымоходе — это результат неправильной техники розжига в сочетании с отсутствием надлежащего ухода за дымоходом. При правильной эксплуатации дровяных приборов с использованием методов, описанных далее в этом буклете, некоторое количество креозота все еще может откладываться, но он будет менее горючим. Вместо черного смолистого креозота, образующегося при тлеющем огне, креозот, получаемый при правильном обжиге, имеет мягкий, шелушащийся и темно-коричневый цвет.

Пожары в дымоходе можно предотвратить. Дымоходы следует регулярно проверять на наличие отложений креозота, пока вы не узнаете, как быстро он накапливается в дымоходе. Обычные дровяные печи могут производить креозот быстро, потому что они не могут сжигать древесину так же полно, как современные конструкции. В тяжелых случаях достаточно креозота, чтобы выдержать разрушительный пожар в дымоходе, можно отложить всего за несколько дней. Новые дровяные печи с низким уровнем выбросов сжигают дрова настолько полно, что при правильной эксплуатации их дымоходы обычно нуждаются в чистке только один раз в год.

Никогда не предполагайте, что дымоход чистый. Регулярно проверяйте его, особенно весной и осенью. Если у вас есть пожар в дымоходе, проверьте и при необходимости отремонтируйте дымоход перед использованием системы.

The CSL — Официальный веб-сайт журнала очистки дымоходов

ИЗОЛЯЦИЯ ДЫМОХОДА

Необходимость утепления дымохода — относительно новое понятие. Усилия по повышению энергоэффективности всех топливных приборов привели к снижению температуры дымовых газов.Эти более низкие температуры в дымоходах могут вызвать проблемы в дымоходах, которые не изолируют газы от внешнего холода. Изоляция между кожухом и футеровкой наружного дымохода предотвращает быструю потерю тепла дымовыми газами. Изоляция менее важна в тех частях дымоходов, которые расположены внутри зданий, хотя изоляция почти всегда улучшает характеристики дымохода. Многие проблемы с прибором и дымоходом могут быть связаны с чрезмерным охлаждением облицовки дымохода. Некоторые общие признаки холодных лайнеров включают:
  • чрезмерная конденсация креозота и водяного пара,
  • медленное нарастание тяги при пожаре,
  • выход дыма при открытии загрузочной дверцы,
  • большая вероятность реверсирования потока или «обратного вытягивания».

ЭФФЕКТ СТЕКА

Теплый воздух в доме имеет тенденцию подниматься, потому что он менее плотный, чем более холодный воздух за пределами дома. Эта тенденция к повышению дает давление немного выше нейтрального на верхних уровнях дома и немного ниже нейтрального давления в подвале дома. Установки в подвале могут быть подвержены отказу вентиляции, особенно при подключении к неизолированным наружным дымоходам, которые могут не создавать сильной тяги. Действующий дымоход представляет собой замкнутый столб теплого воздуха или газов, окруженный более холодным наружным воздухом.Теплый воздух или газ в дымоходе более плавучие, чем плотный холодный наружный воздух, поэтому он поднимается вверх, создавая тягу в системе. Зимой ваш дом также представляет собой замкнутую колонну теплого, плавного воздуха, создающего форму «сквозняка». По сути, теплый воздух поднимается к верху дома, создавая более высокое давление воздуха. В то же время давление в подвале ниже, чем давление снаружи. Поэтому подвал негерметичного дома кажется «сквозняком», так как холодный наружный воздух втягивается в зону пониженного давления, а помещения на втором этаже более комфортны.Разница в давлении на разных уровнях дома называется эффектом стека. Этот эффект стека конкурирует с дымоходом, который обслуживает электроприбор в подвале дома. В одних домах дымоходы лучше, чем в других. Двух- или трехэтажные дома производят больший эффект стека, чем бунгало, потому что столб теплого воздуха у них выше. Дом, в котором большая часть протекает на верхних уровнях, имеет тенденцию производить больший эффект стека, потому что утечки предлагают готовый путь для выхода теплого воздуха, как открытый верх дымохода.Хорошие дымоходы — те, которые изолированы и проходят через дом — обычно способны преодолеть влияние эффекта трубы. Неизолированные наружные дымоходы могут повернуться вспять, если эффект дымовой трубы достаточно силен, позволяя дыму или холодному наружному воздуху проникать в дом через прибор. Эффект стека всегда присутствует в домах, но его влияние можно минимизировать:
  • Выбор расположения устройства на основном этаже.
  • Покупка современного утепленного дымохода
  • Установка дымохода внутри дома
Одна из ситуаций, в которой влияние эффекта стека вызывает наибольшие затруднения, — это когда прибор, обслуживаемый наружным дымоходом, устанавливается в подвале одноэтажной пристройки к двухэтажному дому, как показано на иллюстрации.

ЭФФЕКТ ВЕТРА

Когда ветер дует против дома, он создает положительное давление со стороны ветрового стекла и отрицательное давление с подветренной стороны. Будет ли под воздействием ветра повышаться или понижаться давление внутри дома, зависит от ориентации дома, формы и расположения утечек в оболочке. Если большинство утечек в доме происходит с подветренной стороны, ветер может вызвать разгерметизацию всего дома. В случае, проиллюстрированном выше, дом построен на склоне холма, поэтому большинство его дверей и окон, следовательно, протекающие, находятся на стороне спуска. Чтобы открыть окна со стороны ветряного двора, можно повысить давление в доме. Открытие окна снизу снизит давление в доме.

ВЛИЯНИЕ ВЫХЛОПНЫХ ПРИБОРОВ:

В большинстве домов есть одно или несколько устройств, отводящих воздух наружу. Примерами вытяжных устройств являются вентиляторы для кухни и ванных комнат, сушилки для одежды, центральные пылесосы, оборудование для сжигания с торцевой вентиляцией. Типичный расход воздуха в кубических футах в минуту
  • Вентилятор для ванной: CFM = 31-63
  • Стандартный кухонный гарнитур: CFM = 80-200
  • Барбекю с нисходящим потоком: CFM = 200-600
  • Центральный вакуум: CFM = 74-125
  • Сушилка для одежды: CFM = 85-160
Когда большая вытяжка удаляет много воздуха из дома, зазоров в пароизоляции, а также вокруг дверей и окон может быть недостаточно для предотвращения серьезной разгерметизации дома. Если существует обратная тяга, то использование этих устройств должно быть сокращено или исключено при использовании дровяной печи или камина.

ДОМ КАК СИСТЕМА

Все характеристики дома и погодные воздействия, показанные ниже, могут повлиять на работу системы сжигания древесины. Задача состоит в том, чтобы распознать все влияния и минимизировать их возможное негативное воздействие на систему сжигания древесины. «Дом как система» представляет собой взгляд на дом как на единую систему, а не на несколько не связанных между собой частей.Это понимание того, что на вытяжку из дымохода влияют несколько факторов, и она носит скорее динамический, чем статический характер. Попадание дымовых газов в дом приводит к нездоровому загрязнению воздуха в помещении. Вытекание и обратная тяга всегда следует рассматривать как отказ системы вентиляции. Просыпание продуктов сгорания чаще всего вызвано отрицательным давлением, которое препятствует тяге, создаваемой дымоходом. Есть три основных источника отрицательного давления. Сама дровяная печь к их числу не относится.

ПРОБЛЕМЫ ЗАПАХОВ

1/ Всегда проверяйте дымоход на предмет препятствий (птичьи гнезда, ветки, листья). 2/ Всегда используйте выдержанную древесину или более тонкую колотую древесину и смешивайте ее с сухой древесиной. 3/ Проверить облицовку дымохода. 4/ Установка обычного колпака дымохода часто может устранить нисходящие потоки, вызванные ветром. 5/ Недостаток воздуха в жилом помещении можно решить, открыв окно на той стороне дома, против которой дует ветер. 6/ Убедитесь, что все вентиляторы (отопление, потолок …) выключены во время работы камина. Дым и запах могут быть вызваны: 1/ Дымоход слишком мал или велик для прибора. 2/ Слишком много креозота (сажи) в дымоходе. 3/ Дом настолько герметичен, что в него не может поступать достаточно свежего воздуха для разведения огня. 4/ Другие вентиляционные отверстия в доме позволяют выходить излишнему количеству воздуха, создавая в доме низкое давление воздуха. 5/ Ветер создает отрицательное давление, что ухудшает характеристики дымохода.

ВСТАВКИ: ПОЧЕМУ ПЕРЕСМОТРЕТЬ?

Основная проблема с большинством каминных топок заключается в том, что их устанавливают домовладельцы или мастера, а не «квалифицированные» специалисты. Когда домовладельцы устанавливают свои собственные установки , они часто воспринимают слово «вставка» слишком буквально и просто вводят приспособление в топку, как кассету, не понимая, что отсутствие облицовки дымохода может вызвать серьезную опасность пожара. Без подкладки функциональные проблемы редко проявляются, создавая ложное впечатление, что все в порядке, но с каждым повторным использованием постепенно возникают опасные условия. Когда не установлен вкладыш, дым заполняет пространство между вставкой и огнеупоров подкладке, а не идти непосредственно в трубу. Это может привести к образованию значительного количества креозота сразу за вставкой. Креозот легко воспламеняется, представьте, что может случиться! Лучший способ предотвратить эту или любую другую аварию — это установить одобренную металлическую облицовку для направления дыма прямо в верхнюю часть дымохода.Хотя стоимость установки может показаться высокой, расходы более чем оправданы с учетом возможных последствий неправильно установленной вставки. Чтобы избежать всех типов опасностей, связанных с каминами, дровяными печами, топками или дровяной арматурой любого типа, лучший совет — поручить профессионалу выполнить установку и любой необходимый ремонт. Самостоятельный подход может быть хорошим способом обжечься. ПОЧЕМУ ПЕРЕЙТИ? Это закон. Национальное агентство противопожарной защиты (NFPA 211) требует, чтобы все каменные дымоходы имели облицовку. Использование футеровки внутри дымохода помогает сдерживать чрезмерный дым или огонь в дымоходе. Благодаря сдерживанию высоких температур огня непосредственно через дымоход излучается меньше тепла. Деревянные балки и другие горючие материалы, расположенные рядом с дымоходом, вероятно, будут меньше повреждены. Если в дымоходе образовалась трещина (трещина или отверстие), футеровка все равно будет удерживать дымовые газы.

НАД ЛИНИЕЙ КРЫША

Вот несколько основных рекомендаций по эффективной установке дымохода; некоторые из них являются требованиями кодекса, другие рекомендуются для хорошей работы дымохода: Строительные нормы и правила требуют, чтобы верх дымохода выступал не менее чем на 3 фута.Выше точки есть крыша и 2 фута. Выше любой крыши, здания или другого препятствия на горизонтальном расстоянии 10 футов. Эти правила предназначены для размещения верхней части дымохода выше, чем любые области турбулентности воздуха, вызванной ветром. На практике дымоходы иногда приходится поднимать выше, чем эта турбулентность чистого воздуха, вызванная близлежащими препятствиями. Дымоход должен быть установлен внутри дома, а не вверх по внешней стене. Когда дымоход выходит за пределы стен, они подвергаются внешнему холоду, и этот эффект охлаждения может уменьшить доступную тягу в приборе.Дымоходы, проходящие через дом, выигрывают от того, что они находятся в теплом помещении, создают более сильную тягу и накапливают меньше отложений креозота. Более высокие дымоходы обычно производят более сильную тягу. . Эмпирическое правило для минимальной высоты гласит, что общая высота системы (от пола, на котором установлен прибор до верха дымохода) никогда не должна быть меньше 15 футов. Большинство обычных установок превышают эту высоту, но установка в коттеджах с неглубоким -скатные крыши нельзя.Если при использовании короткой системы возникают проблемы с тягой, подумайте о том, чтобы увеличить высоту дымохода. Если возникают проблемы с тягой в системах, высота которых превышает рекомендованную минимальную высоту системы, добавление в дымоход может иметь незначительный эффект или не иметь никакого эффекта. Большинство проблем с тягой связано с недостаточной температурой газа в дымоходе. Дымоход должен быть такого же размера, как и воротник дымохода. Дымоходы, которые слишком велики для используемого ими прибора, — обычное дело, отчасти потому, что люди думают, что чем больше, тем лучше.Теперь ясно, что больше не значит лучше, когда дело доходит до размеров дымохода. Данный объем дымовых газов течет быстрее и имеет меньше времени для потери тепла в небольшом дымоходе, чем в большом. При проектировании систем отопления на дровах опытные установщики иногда выбирают дымоход, который имеет меньший внутренний диаметр, чем воротник дымохода. Обычно это делают, когда дымоход проходит внутри дома и очень высокий. Дымоходы, высота которых превышает 8 м (около 25 футов), иногда создают большую тягу, чем требуется прибору, поэтому можно использовать дымоход меньшего размера без какого-либо снижения производительности. Решение о том, можно ли уменьшить размер дымохода по сравнению с воротником дымохода, должно быть оставлено на усмотрение опытного специалиста.

ДЫМОХОД И ВЕНТИЛЯЦИЯ: РАЗМЕР

Размер важен из-за скорости дымовых газов . Поскольку температура дымовых газов определяет силу тяги, создаваемой дымоходом, газы должны оставаться горячими до тех пор, пока они не покинут дымоход. Если вы двигаетесь быстро, у них мало времени, чтобы остыть, передавая тепло подкладке.В футеровке больших размеров дымовые газы медленно проходят через дымоход, а тепло к футеровке. Если футеровка слишком велика, дымовые газы медленно проходят через дымоход, и температура может упасть настолько низко, что создается небольшая тяга. Гильза правильного размера поддерживает скорость газа, поэтому он остается горячим, создавая более сильную тягу. Кондуктивные теплопотери больше у футеровок с большей площадью поперечного сечения. Круглый вкладыш диаметром 8 дюймов может иметь площадь поверхности на 30% больше, чем вкладыш большего размера, а потому, что более низкая скорость газа дает больше времени для передачи тепла. Этот перенос может вызвать значительное снижение температуры дымовых газов и тяги, особенно для устройств с регулируемым сжиганием. В то время как слишком большой размер дымохода вызывает серьезные проблемы с производительностью и безопасностью , такой размер также имеет недостатки. В обычных жилых помещениях площадь дымохода должна соответствовать площади дымохода, чтобы создавать слишком большое сопротивление потоку газа. Это сопротивление обычно не является проблемой при нормальной работе, но может привести к утечке дыма, когда дверца прибора открыта для топки. Уменьшение размера футеровки дымохода по сравнению с футеровкой дымохода может быть успешным и эффективным. , но вы должны знать об этих особенностях системы, которые могут привести к утечке дыма:
  • Гибкие футеровки обладают значительно большим сопротивлением потоку и большей площадью поверхности для передачи тепла, чем жесткие футеровки, поэтому будьте осторожны, если размеры гибких футеровок занижены.
  • Гидравлическое сопротивление увеличивается с увеличением длины, поэтому высокий дымоход с футеровкой меньшего размера может создать проблемы.
  • Колена и отводы добавляют системе гидравлическое сопротивление, и они представляют собой особую проблему.

КОЛЕНО ДЫМОХОДА

Все узлы дымохода должны быть как можно более прямыми и прямыми. между воротником дымохода и основанием дымохода. Сведите количество колен к минимуму, потому что поток газа в некоторой степени ограничивается каждым изменением направления. В изгибах газ становится более турбулентным, замедляется и быстрее отдает тепло стенке дымохода. По возможности уменьшайте препятствия для сглаживания потока газа, используя 45) колена вместо колен. 1/ Печная труба с одинарной стенкой излучает меньше тепла в комнату, однако снижает температуру дымовых газов. 2/ Двустенная вентилируемая труба также снижает температуру дымовых газов в большей степени, чем обычная двустенная труба.

ГОРЯЩИЕ ДРЕВЕСИНЫ: ОСНОВЫ

Испарение воды: До половины веса свежего спил бревно вода. После правильной заправки воды уменьшается только около 20 процентов. Как дрова нагреваются в топке, эта вода выкипает, потребляя при этом тепловую энергию.чем влажнее древесина, тем больше расходуется тепловой энергии. Вот почему мокрые дрова шипят и их трудно сжечь. правильно выдержанная древесина легко воспламеняется и горит. Выброс дыма: Поскольку древесина нагревается выше точки кипения точка воды, он начинает дымиться. Дым — видимый результат разложение твердой древесины, когда она испаряется в облако горючие газы и капли смолы. Дым будет гореть, если температура достаточно высока и кислород присутствует. Когда дым горит, он дает яркое пламя, характерное для дерева горение.Если дым в топке не горит, он уйдет прибор в дымоход, где он либо конденсируется, образуя отложения креозота или он выброшен как загрязнение воздуха. Несгоревший дым представляет собой потерю эффективности, поскольку содержит большую часть общая энергия в древесине. Угольная фаза: По мере того, как огонь прогрессирует, и большинство газов и испарились из дерева, уголь остался. Древесный уголь почти 100% углерод и горит красным свечением и очень мало пламя или дым.Древесный уголь — хорошее топливо, которое легко и чисто горит. когда присутствует достаточно кислорода.

НА ПРАКТИКЕ,

все три процесса сжигания древесины происходят одновременно. То есть древесные газы могут гореть, а края кусков могут светиться красным, как горит древесный уголь, в то время как вода в сердцевине куска все еще испаряется. Задача эффективного сжигания древесины состоит в том, чтобы быстро выпарить воду и убедиться, что дым загорится, прежде чем он выйдет из топки. Калибровка. Размер кусков дров влияет на скорость горения. Более крупные куски воспламеняются и выделяют свою энергию медленнее, чем мелкие. Куски меньшего размера лучше подходят для коротких обжигов, а куски большего размера предпочтительнее для длительных циклов обжига. Самая большая деталь для высокоэффективных устройств не должна превышать примерно 150 мм (6 дюймов) в наибольшем измерении, а для эффективного топления потребуется ряд более мелких деталей. Минимум двух-трехдневный запас древесины следует хранить в помещении.Дерево, которое Приносится зимой с улицы и сразу же загружается в прибор, это слишком охладит огонь и помешает правильному возгоранию.

РАЗЛИЧИЯ ВИДОВ ДЕРЕВА

Некоторые виды топливной древесины выделяют больше тепла, чем другие. Твердая древесина, такая как дуб, более плотная, чем хвойная древесина, такая как сосна. Древесина твердых пород будет гореть дольше и будет давать больше тепла. Необработанная «зеленая древесина» будет гореть с трудом, а также из-за высокого содержания воды будет производить больше креозота.Хотя энергетическая ценность сухой древесины на килограмм практически одинакова независимо от породы, древесина хвойных и лиственных пород горит по-разному из-за разницы в плотности. Хвойные породы, такие как сосна, ель и кедр, менее плотны, чем лиственные, такие как дуб, клен и бук. Хотя в некоторых частях Северной Америки много деревьев лиственных пород, есть области, особенно на западе, где древесина хвойных пород является единственным топливом. Древесина твердых пород обычно считается предпочтительной дровкой, поскольку она способствует образованию более долговечного угольного пласта.

НЕКОТОРЫЕ ДРУГИЕ ПОЛЕЗНЫЕ СОВЕТЫ ПО ГОРЕНИЮ

Геометрия топливной загрузки: Небольшие куски дров, свободно расположенные крест-накрест, сгорают быстро, поскольку воздух для горения может достигать всех кусков сразу. Куски большего размера, размещенные компактно, горят медленнее, потому что меньше мест, где воздух может проникнуть в груз. Никогда не добавляйте в огонь только одну или две полоски дерева. Три или более куска необходимы, чтобы образовать защищенный карман из раскаленных углей, которые отражают тепло друг к другу и поддерживают огонь. Циклическое возгорание: Не ожидайте от огня идеально стабильной тепловой мощности. Дрова лучше всего горят циклически. Цикл — это время между воспламенением груза из древесного угля и его потреблением обратно в угольный пласт. Каждый цикл должен обеспечивать от четырех до восьми часов нагрева, в зависимости от того, сколько дров было использовано и сколько тепла необходимо. Планируйте циклы стрельбы в соответствии с вашими домашними распорядками. Если кто-то дома ухаживает за огнем, используйте короткий цикл обжига. Если днем ​​вы находитесь далеко от дома, используйте расширенный цикл розжига, описанный ниже. Вспышка: Вспышка — это небольшое количество быстро сгоревшего дерева. Используйте его весной и осенью, когда вы просто хотите отдохнуть от холода в доме. Техника вспышки огня устраняет тлеющие огни, которые обычны весной и осенью. Чтобы разжечь огонь, сгребите уголь к воздухозаборникам и поместите несколько маленьких кусочков на них и позади них. Кусочки должны быть неплотно сложены крест-накрест. Откройте воздухозаборник, чтобы развести горячий и яркий огонь. Подача воздуха может быть немного уменьшена по мере развития пожара, но никогда не будет достаточной для его тушения.Когда остается только древесный уголь, подачу воздуха можно дополнительно уменьшить, чтобы предотвратить охлаждение угольного слоя. Расширенный огонь: Чтобы добиться длительного горения, сгребайте угли к воздухозаборникам и используйте более крупные куски дерева, компактно размещенные в топке. Размещение частей близко друг к другу предотвращает проникновение тепла пламени в нагрузку и сохраняет закопанные части для более позднего цикла горения. Полностью откройте воздухозаборники на время от 15 до 30 минут в зависимости от размера загрузки и влажности топлива.Когда внешние детали имеют толстый слой древесного угля, уменьшите контроль воздуха поэтапно до желаемого уровня. Слой древесного угля изолирует остальную часть дерева и замедляет выделение горючих газов. Это позволяет вам уменьшить воздушный контроль и по-прежнему поддерживать чистый огонь. Используйте технику расширенного огня, чтобы получить ожог за ночь, или огонь, который продлится весь день, пока вы на работе. Не позволяйте огню тлеть. Удаление золы: Если вы будете следовать рекомендациям по сгребанию угольного пласта, вы обнаружите, что зола накапливается в передней части топки.Эту золу можно легко удалить перед сгребанием угольного пласта при подготовке к погрузке. Большинство современных дровяных приборов работают лучше всего, когда небольшое количество золы удаляется каждое утро перед первым разжиганием дневного костра.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПРОВЕРКА ДЫМОХОДА

Подметание очистит систему сверху донизу и сообщит вам о любых проблемах. Осмотр может подсказать, что пришло время заменить дымовые трубы, каталитическую камеру сгорания или дверные прокладки, и, вероятно, они смогут сделать эту работу за вас, когда придет время.Ваш продавец дровяного отопления может также предложить услуги по подметанию и техническому обслуживанию. Вот также наиболее важные задачи по техническому обслуживанию , которые следует учитывать при проверке состояния вашей системы отопления на дровах:

Очистить и осмотреть дымоход и дымовые трубы:

Дымоход и дымоходные трубы необходимо регулярно проверять, пока не будет определена скорость накопления креозота. Пожары в дымоходах обычно возникают из-за того, что пользователь был удивлен скоростью образования отложений. Проверьте их и очистите, когда отложения увеличатся более чем на 4 мм (1/8 дюйма).Старые системы или системы, которые слишком сильно тлеют, могут нуждаться в чистке каждые три недели. Большинство современных систем работают настолько эффективно, что чистка требуется только один раз в год. Никогда не предполагайте, что дымоход чистый; часто проверяйте это, чтобы быть уверенным. Во время технического обслуживания рекомендуется проверить состояние дымохода и дымоходных труб, чтобы определить, не было ли каких-либо повреждений. Проверьте дымовые трубы на предмет коррозии, которая может ослабить соединения. Ищите коррозию или пятна ржавчины на внешней оболочке металлического дымохода и проверьте, нет ли выпуклостей или коррозии в его облицовке.При осмотре кладки дымохода поищите черные или белые пятна на наружных кирпичах, а также трещины или отсутствующие куски облицовки дымохода. Всегда проверяйте состояние дымохода в скрытых пространствах, включая чердак, стены и участки дымохода, где может возникнуть коррозия и другие повреждения. Наиболее тщательную очистку и осмотр системы следует проводить весной сразу после окончания отопительного сезона. Если вы оставите отложения в системе, теплый влажный летний воздух вызовет коррозию стальных деталей.Весенняя чистка и осмотр также дадут вам достаточно времени для заказа запасных частей и проведения любого необходимого ремонта до начала осеннего отопительного сезона. Если вы обнаружите какие-либо проблемы во время чистки и осмотра, перед продолжением использования системы обратитесь к квалифицированному трубочисту и отремонтируйте ее.

Заменить дверные прокладки и другие уплотнители:

Эти прокладки и уплотнения используются разработчиком устройства для управления расположением и расходом воздуха в устройство.Негерметичные уплотнения снизят КПД агрегата. Некоторые прокладки могут нуждаться в замене не реже одного раза в год, а другие могут прослужить несколько лет. Все прокладки и уплотнения следует проверять не реже одного раза в год во время комплексного технического обслуживания и, возможно, один раз во время отопительного сезона.

ПОЖАР КРЕОЗОТА И ДЫМОХОДА

Когда дрова сжигают медленно, чтобы получить дымный огонь, дым может конденсироваться на прохладной внутренней поверхности дымохода, образуя отложения креозота.Креозот — легковоспламеняющийся материал. Если он воспламеняется у основания дымохода, это может вызвать бушующий огонь, который распространяется вверх по дымоходу, вызывая чрезвычайно высокие температуры при его распространении. Высокая температура может повредить глиняную облицовку дымохода из каменной кладки или металлическую облицовку в дымоходе заводского изготовления. Хотя дымоходы до 650 ° C могут выдерживать температуру возгорания в дымоходе, тепло по-прежнему вызывает сильную нагрузку на дымоход. Пожары в дымоходе являются результатом неправильной техники розжига в сочетании с отсутствием надлежащего обслуживания дымохода.При правильной эксплуатации дровяных приборов с использованием методов, описанных ниже, некоторое количество креозота все еще может откладываться, но он будет менее горючим. Вместо черного смолистого креозота, образующегося при тлеющем огне, креозот, получаемый при правильном обжиге, имеет мягкий, шелушащийся и темно-коричневый цвет. Пожары в дымоходе можно предотвратить. Дымоходы следует регулярно проверять на наличие отложений креозота, пока вы не узнаете, как быстро он накапливается в дымоходе. Обычные дровяные печи могут производить креозот быстро, потому что они не могут сжигать дрова так же полно, как современные конструкции.В тяжелых случаях достаточно креозота, чтобы выдержать разрушительный пожар в дымоходе, можно отложить всего за несколько дней. Новые дровяные печи с низким уровнем выбросов сжигают дрова настолько полно, что при правильной эксплуатации их дымоходы обычно нуждаются в чистке только один раз в год. Никогда не предполагайте, что дымоход чистый. Регулярно проверяйте его, особенно весной и осенью. Если у вас есть пожар в дымоходе, проверьте и при необходимости отремонтируйте дымоход перед использованием системы.

Процесс сгорания дров никогда не бывает полным.

Дым от дров обычно содержит темно-коричневое или черное вещество с неприятным запахом. Это смолоподобное вещество, называемое креозотом, встречается почти везде в системе отопления дровами. При температуре ниже 250 ° F креозот конденсируется на трубах печи или дымоходах. Это вещество легко воспламеняется.

Креозот представляет собой большую проблему для дровяных печей, чем для каминов.

Поскольку выхлопные газы из печей холоднее, чем из каминов, количество креозота варьируется в зависимости от плотности дыма (меньше дыма означает меньше креозота), а также от типа и степени сухости сжигаемой древесины.

ЧИСТКА КАТАЛИТИЧЕСКОГО НЕЙТРАЛИЗАТОРА

От 5 до 30% энергии , содержащейся в каждом бревне, уходит в дымоход при сжигании дров. Каталитическая камера сгорания предназначена для использования энергии путем преобразования ее в полезное тепло, так как она уменьшает накопление креозота в дымоходе и загрязнение воздуха. Каталитическая камера сгорания (нейтрализатор) состоит из прочной термостойкой керамической композиции, экструдированной в сотовую структуру. После экструзии керамика обжигается и покрывается «катализатором из благородного металла».Когда древесный дым контактирует с этим катализатором, происходят химические изменения, вызывающие воспламенение дыма при температуре около 500 ° F. Обычно дым воспламеняется и горит только при температуре около 1000 ° F. Камеру сгорания следует проверять на регулярной основе. , особенно после использования CSL. Хлопья обработанного креозота могут высохнуть и упасть на него. Для очистки камеры сгорания следует использовать мягкую щетку, воздух под низким давлением или обычную воду с небольшим количеством уксуса. Керамический блок хрупкий, поэтому обращайтесь с ним осторожно.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ДЫМОВЫХ ПОЛК

Скорее всего, ваш дымоход оборудован дымовой полкой. Позади заслонки находится полость, известная как «дымовая полка». Большая часть обломков, образовавшихся в результате повторяющихся пожаров, в конечном итоге остается на этой дымовой полке. В зависимости от того, как часто очищается дымовая полка, может образовываться значительное количество отложений. Старайтесь периодически чистить его изогнутой щеткой или пылесосом для влажной уборки, но не обычным бытовым пылесосом.Он может быть поврежден частицами сажи. Если вы не уверены в местонахождении или состоянии дымовой полки, вам следует проконсультироваться с профессиональный.

ФНР-100

ФНР-100


FNR-100

Маркетинг и использование

Кооперативная служба расширения

Университет Пердью

West Lafayette, IN 47907





Даниэль Кассенс и Сюзанна Баденхоп

Древесина, когда она доступна, — дешевый источник дома. топливо.К сожалению, из-за неправильной работы печей может возникнуть пожар в доме. установлены или неаккуратно эксплуатируются и обслуживаются.

Настоящая публикация с использованием Национальной ассоциации пожарной безопасности (NFPA) стандартов, описывает правильную установку лучистого типа дровяные комнатные обогреватели в жилых домах. Эти стандарты основа многих строительных норм. Рекомендации будут отличаться для печи, циркуляционные печи, кухонные плиты и плиты. Во всех случаях, Вам следует проконсультироваться с местными властями для получения подробной информации и руководствоваться здравым смыслом во время монтажа, эксплуатации и обслуживания печи.Некоторые государства порекомендуйте вам проконсультироваться с начальником пожарной охраны и вашим страховым агентом а также местный офис разрешения на строительство перед установкой плита.

Большинство возгораний возникает, когда горючие вещества находятся слишком близко к горячему печи, выходом горячих газов или пламени через трещину в дымоход, проводя тепло от дымохода или печи к горючих материалов, искр или углей, выходящих из печи. Необходимо обеспечить защиту горючих стен, потолка и пола. материалы возле плиты и дымохода, а также где дымоход проходит через горючие стены, потолки и другие материалы.

Защита стен

Печи и дымоходы должны быть удалены от стен и других горючие материалы для предотвращения возгорания. Они не должны быть устанавливаются в нишах, туалете или подобных местах. Таблица 1 показывает минимальные зазоры от горючих стен и потолков. Деревянная рамка стены, покрытые гипсокартоном, считаются горючими.

Если защита стен не используется, обычная излучающая печь или обогреватель должен располагаться на расстоянии не менее 36 дюймов от стены.Эта расстояние может быть значительно сокращено, если асбестовый картон и / или 28 для защиты стен используется листовой металлопрокат. Воздух размером 1 дюйм или шире зазор между стеной и асбестовым картоном или металлической панелью должен предоставляться. Однодюймовые распорки должны быть из негорючего материала. материал. Кроме того, требуется воздушный зазор 1 1/3 дюйма или больше при низ асбестового картона или металлической панели. Циркуляционный воздух охладит панель и стену за ней (Рисунок 1). Не менее 36 между верхом плиты и незащищенный потолок.Кирпич или камень практически не обеспечивают защиты для горючей стены, поскольку они являются хорошими проводниками высокая температура. Поэтому сами по себе они не подходят в качестве настенных. протекторы. Однако при использовании они также должны располагаться на расстоянии от стена с зазором внизу для обеспечения циркуляции воздуха.

Есть простой тест, который покажет, достаточно ли вы предоставили оформление. Положите руку на ближайшую поверхность. Если ты сможешь сохранить рукой там удобно, пока печь работает, локация проходит проверку.Если нет, вам нужна дополнительная защита.

Таблица 1. Минимальные расстояния до горючих стен и потолка. *

                    Тип печи

Тип защиты Radiant Circulating Stovepipe
--------------------------------------------------
Нет 36 "12" 18 "
Асбестовый картон 1/4 дюйма,
разнесены 1 "18" 6 "12"
Листовой металл толщиной 28,
разнесены 1 "12" 4 "9"
Листовой металл толщиной 28 на
1/8 дюйма.асбестовый картон,
разнесены 1 "12" 4 "9"
--------------------------------------------------
  * Из Национальной ассоциации противопожарной защиты № 89М, 1976 г.


Рисунок 1. Циркуляция воздуха за стеной любого типа. защита важна для охлаждения.

Защита пола

Все этажи, на которых устанавливаются печи, кроме бетонных, должны быть защищен от жары огня и выпадения раскаленных углей при добавлении топлива (рисунок 2).NFPA рекомендует охватить пол под печью из листового металла № 24 или толще. Металл с асбестовой основой и асбестовый картон. Если шифер, кирпич и т. д., они должны быть заделаны на месте без пробелы. Металлический или асбестовый картон необходимо установить между кирпич (шифер или камень) и пол.

Если ножки печи обеспечивают зазор менее 6 дюймов, от 2 до 4 дюймов пустотелой кладки, уложенной для обеспечения циркуляции воздуха с между полом и кладкой проложен лист из листового металла толщиной 24 рекомендуемые.Ножки от восьми до десяти дюймов обеспечат больше воздушного пространства, а меньше тепла будет передаваться полу. 2-дюймовый слой песка или зола, положенная на дно печи, также поможет предотвратить перегрев пола.

Материалы, используемые для защиты пола, должны выступать на 12 дюймов. за стенками печи без отверстий и на 18 дюймов за сторона с дверью или другими потенциальными проемами.

Фигура 2.Свободное пространство для печки и дымохода от стен и пола.

Другие горючие вещества

Прочие горючие материалы, такие как дрова, бумага, занавески и т. Д. пластмассы следует держать на расстоянии не менее 36 дюймов от плиты.

Печные трубы

Как и камины, дровяные печи должны иметь выход наружу. здания. Дымоход используется для подключения печи к кладке. дымоход или сборный металлический дымоход.Дымоход иногда бывает называется разъемом. Одностенный 24-дюймовый или более толстый рекомендуется дымоход из коррозионно-стойкой стали. Если дымоход диаметр превышает 10 дюймов, необходимо использовать более толстый калибровочный металл. В диаметр дымовой трубы должен быть таким же, как и диаметр топки. выход. В некоторых ситуациях сборный или изолированный металл дымоход можно подключить непосредственно к печи. В таблице 2 показаны общие мощность дымохода, необходимая для печей разного размера.

Таблица 2. Объем дымохода в зависимости от размера печи. * Площадь дымохода в квадратных дюймах

               19 28 38 50 78 113
   Суммарный дымоход Комбинированная мощность печей в
  высота в футах, тысячи БТЕ / час
------------------------------------------------
       6 45 71 102 142 245 NR
       8 52 81 118 162 277 405
      10 56 89 129 175 300 450
      15 66 105 150 210 360 540
      20 74 120 170 240 415 640
NR означает не рекомендуется
--------------------------------------------------
  * Из Национальной ассоциации пожарной безопасности No.HS-8, 1974.


Просветы от стен. Печные трубы, как и печи, излучают тепло. Если они устанавливаются рядом с горючими материалами, пожар может результат. NFPA рекомендует, чтобы дымовая труба была не менее 18 дюймов. от ближайшего горючего материала. Допускаются более близкие расстояния в некоторых ситуациях (таблица 1).

Просветы сквозь стены и потолки. NFPA не разрешает дымовая труба, чтобы пройти через любой пол или потолок или через любой огонь стена или противопожарная перегородка.Однако, если дымоход должен проходить через перегородка, отличная от противопожарной, одна из следующих должны соблюдаться условия:

Горючие материалы в пределах 18 дюймов от неизолированного дымоход необходимо снять. Для трубы диаметром 6 дюймов требуется 6 дюймов плюс 2 x 18 дюймов или отверстие диаметром 42 дюйма в горючем стена. Это отверстие можно закрыть или накрыть негорючим изоляционные материалы (рисунок 3).

Зазор 18 дюймов можно уменьшить, используя металлический наперсток или сожгли огнеупорная глина наперсток и вокруг него, по крайней мере 8 дюймов огнезащитного материала (рисунок 3).

Рис. 3. Один из способов пропустить неизолированный дымоход через горючая стена. Зазор 18 дюймов можно уменьшить до 8 дюймов удлинить наперсток (см. пунктирную линию) и окружить его минимум 8 дюймов огнезащитного материала.

При использовании металлической гильзы вентилируемого типа наперсток должен быть как минимум на 12 дюймов больше в диаметре чем дымоход (рисунок 4).

Просвет в дымоход.Если дымоход подключен к кладке дымохода, он должен проходить через ближнюю стенку дымохода к внутренняя поверхность облицовки дымохода, но не за ее пределами. Наперсток должен зацементировать высокотемпературным цементом в кладку стены дымоход и дымовая труба вставлены в гильзу без цемента для легкого снятия для очистки и замены. Если используется наперсток, дымовая труба должна быть плотно затянута, чтобы в топка печи не выбьет трубу.

Длина. Дымовая труба должна быть прямой и короткой, как возможное. Длинные неизолированные дымоходы могут увеличить нагрев эффективности, но они не приветствуются, потому что выхлопные газы при охлаждении креозот может развиваться быстрее. Скопления креозота создают серьезную опасность пожара. Дополнительная информация о креозоте депозиты следует в рубрике «Пожары в дымоходах».

Иногда дымоходы можно использовать в горизонтальном положении для подключить печь к дымоходу.В этом случае код NFPA указывает ограничить горизонтальный пробег. Если есть неизолированный дымоход используемого, он не должен быть длиннее 75 процентов высоты дымоход выше точки входа в дымоход. Если утепленный используется дымовая труба, — длина горизонтального участка не должна превышать 100 процентов высоты дымохода над точкой входа в дымоход дымовая труба. Предполагается, что дымоход имеет естественную тягу. В горизонтальная часть дымохода должна иметь повышенный уклон или подъем не менее 4 дюймов на погонный фут.Точка подключения к дымоход должен располагаться выше, чем конец, ближайший к плита. Каждый стык дымохода должен быть закреплен как минимум тремя винты для листового металла или аналогичные. Стыки должны плотно прилегать и перекрывают примерно на 2 дюйма с гофрированным (охватываемым) концом, указывающим вниз в следующий кусок. Такое расположение предотвратит появление креозота. утечки. При подключении печи к дымоходу желательно иметь только один локоть на 90 градусов. Однако при необходимости можно использовать два.

В дымовую трубу часто устанавливают заслонку для контроля тяги. возле плиты. Уточните у производителя печи или у дилера. рекомендации для деталей. Автоматические регуляторы тяги активируются возможна установка термостата согласно указаниям производителя и местные коды.

Дымоходы

Дымоходы могут быть каменными или сборными металлическими. Кирпичная кладка дымоходы обычно устанавливают при строительстве дома.В однако в некоторых случаях они могут быть добавлены позже. Сборный металл дымоходы могут быть добавлены в любое время и обычно используются при кладке дымоход отсутствует.

Рис. 4. Вентилируемый металлический наперсток может быть используется для пропускания дымохода через горючую перегородку.

Кладка дымоходов. Если будет использоваться существующий дымоход из каменной кладки, проверьте его на герметичность. Также должна быть облицовка дымохода. Если дымоход старый и изношенный или без облицовки дымохода, сборные металлические дымоходы можно вставить в старый дымоход.

При использовании существующего дымохода площадь поперечного сечения дымоход должен быть как минимум на 25 процентов больше, чем дымоход. Это обеспечит достаточную тягу для выхлопных газов. от плиты. Дымоход нельзя подсоединять к дымоходу камина если каминное отверстие не закрыто. Также приемлемо, если дымоход плотно загерметизирован между проемом камина и дымоход вход в дымоход. Каминные отверстия и дымоходы должны быть запломбирован таким образом, чтобы в будущем прочистить дымоход.не мешал.

Кладочные дымоходы также должны быть выполнены с надлежащим окладом. и седла для предотвращения протечек крыши.

Сборные дымоходы. Там, где нет каменных дымоходов, можно использовать сборные дымоходы. Эти дымоходы короче секции различной длины, которые соединяются вместе. Они могут быть двойными конструкция стены с изоляцией между каждой стеной или конструкция с тройными стенками спроектирована таким образом, что воздух циркулирует вниз по одной полости стены и вверх по другой.Внутренняя подкладка этих дымоходы обычно из коррозионно-стойкой нержавеющей стали. Быть использованным для дровяных печей эти дымоходы должны быть внесены в список UL ALL FUEL дымоходы. Необходимые зазоры от горючих материалов: отмечены на каждой секции сборного дымохода, внесенного в список UL. Для утепленный двустенный дымоход, минимальный зазор обычно составляет два дюйма. Сборные дымоходы эффективны и просты в эксплуатации. установить. Скопление креозота в дымоходе изолированного типа сведено к минимуму. из-за быстрого утепления внутренних стен.Однако тройной настенного типа, в котором циркулирует воздух, может вызвать быстрое охлаждение дымовые газы и, таким образом, увеличивают образование креозота.

Рисунок 5а. Минимальная высота дымохода 3 фута требуется, если дымоход выходит за линию крыши менее чем на 10 футов (измерено по горизонтали) от пика.

Чтобы дождевая вода не попадала в дом, сборные дымоходы обычно продаются со штормовыми воротниками и вставками, а также с кепками. и искроулавливающие экраны.

Высота дымохода. Для скатной кровли высота дымохода должна быть минимум 3 фута от места проникновения через крышу или минимум 2 футов над самой высокой поверхностью крыши в пределах 10 футов по горизонтали (Рисунок 5). На плоских крышах дымоходы должны быть не менее чем на 3 фута выше. крыша. Эти меры предосторожности должны предотвратить сквозняки, а также крышу. возгорание от искр.

Мульти-дымоходы. NFPA рекомендует, чтобы комнатные обогреватели, кухонные плиты, и т.п.не следует подключать к общему дымоходу. Дымовые газы и искры может перейти от одного отверстия дымохода к другому и взорваться, или ядовитые пары могут проникать в дом. Несколько подключений могут также приводит к неудовлетворительной тяге, и если в дымоходе все же произойдет пожар, его нельзя задушить.

Рисунок 5b. Если между ними есть кобыла более 10 футов пик и место выхода дымохода за линию крыши, тогда необходимо добавить не менее 2 дополнительных футов дымохода выше 10-футового горизонтального измерения.

Пожары в дымоходе

Возгорание дымохода возникает при образовании отложений креозота в дымоходе. воспламеняется — обычно от особо горячего огня. Креозот образуется при несгоревшие газы (дым) охлаждаются и конденсируются внутри дымохода или дымоход. При первом образовании креозот представляет собой жидкость черного цвета, и он может просачиваться через трещины в каменных дымоходах или стыковые соединения в дымоходы. Позже он может высохнуть и образовать корку в дымоходе или дымовая труба.Со временем эти отложения накапливаются и, наконец, сгорают. приводит к сильному горячему огню, который может воспламенить близлежащие горючие вещества и крыша дома.

Креозотовые отложения удалить невозможно. Однако это помогает использовать хорошо выдержанную твердую древесину в качестве топлива и лучше разводить небольшой горячий огонь чем большой тлеющий. Разжигая огонь или добавляя дрова в огонь, запустить огонь в горячем состоянии на 10-20 минут. Это быстро нагреет дерево и прогнать часть влаги.

Очень важны частые осмотры дымохода. Проверить на креозот отложения после каждого сжигания деревянных шнуров или хотя бы один раз в год. Отложения креозота в некоторых ситуациях накапливаются быстрее, чем другие. Например, новые «герметичные» печи очень эффективны. и имеют тенденцию быстрее образовывать отложения креозота. Рано или поздно потребуется тщательная чистка дымохода.

Рис. 6. Креозот и отложения сажи, удаленные из дымохода проволокой. щетка.Эти депозиты накопились менее чем за два месяца.

Для очистки сборных дымоходов многие дилеры печей продают круглую проволоку. щетки, которые можно прикрепить к металлическим трубам малого диаметра или веревки. Затем труба или веревка с прикрепленной щеткой перемещается вверх и вниз в дымоход, пока не будут удалены все отложения креозота. В отложения должны падать на дно дымохода и должны быть удален (рисунок 6). Хотя мешки из мешковины не так эффективны, соломой и грузами, такими как камни, можно тянуть вверх и вниз по дымоход для удаления отложений креозота.

В случае возгорания дымохода ограничьте подачу воздуха в Огонь. Разрядите огнетушитель в печь и вызовите огонь отдел. Многоцелевой сухой химический огнетушитель (класс ABC). является предпочтительным. Этот тип подходит и для других домашних каминов.

Сводка

Дровяные печи могут быть экономичным источником домашнего тепла. Однако если они неправильно установлены, обслуживаются и эксплуатируются, серьезные это может привести к пожарам в доме и даже смерти.В этом бюллетене процедуры установки, рекомендованные Национальным пожарным ведомством Ассоциация профилактики. Эти рекомендации написаны для применения к все ситуации и, следовательно, носят общий характер. При установке вашей печи, проконсультируйтесь с местными властями для получения подробной информации и следуйте рекомендации производителя. Всегда включайте плиту в разумным способом и периодически осматривать его на предмет повреждений. Обычно очистить дымоход от креозотовых отложений. Держите огнетушитель присутствовать всегда и остерегаться самоуспокоенности.

Рекомендуемая литература

    Дымоходы, камины и вентиляционные отверстия. 1977. Национальная пожарная охрана. Association, 470 Atlantic Ave., Boston, MA 02210, 50 стр. (3 доллара США)
    Допуски для теплоносителей, 1976 г. Национальная служба пожарной безопасности Association, 470 Atlantic Ave., Boston, MA 02210, 14 стр. (3 доллара США)
    Безопасное использование дровяных и угольных печей, 1974. Национальное предотвращение пожаров Association, 470 Atlantic Ave., Бостон, Массачусетс 02210, 12 стр.(2,00 доллара США)
    Энциклопедия Вудбернера, 1977 г., Vermont Crossroads Press, Box 333, Waitsfield, VT 05673, 162 стр. (7,95 долл. США)
    Камины и дымоходы. Министерство сельского хозяйства США, Служба сельскохозяйственных исследований, Вестник фермеров № 1889, перепечатанный Сентябрь 1977 г.

Связанные публикации

Следующая публикация доступна в Mailing Room, Здание сельскохозяйственной администрации, Университет Пердью, Запад Lafayette, IN 47907, или через представителя вашего округа.

FNR-79 Древесина для отопления дома


3/86 руб.

Информация, представленная здесь, предоставлена ​​с пониманием что никакой дискриминации и одобрения со стороны Индианы Подразумевается совместная служба расширения.

Кооперативная консультативная работа в сельском хозяйстве и домохозяйстве, Состояние Индиана, Университет Пердью и Министерство сельского хозяйства США Сотрудничаем.Х.А. Уодсворт, директор, West Lafayette, IN. Выдается в соблюдение законов от 8 мая и 30 июня 1914 года. Это политика Кооперативной службы распространения знаний Университета Пердью, что все люди должны иметь равные возможности и доступ к нашим программам и объекты.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
