Устройство искрогасителя на дымовую трубу: Искрогаситель на дымоход: особенности и характеристики

типы, виды, устройство и применение

Всем известно, что очаг пожара может возникнуть не только от использования мощного источника открытого огня – факела, спички, зажигалки, других преднамеренных, но и также от случайных, технологических причин, например, от удара молнии; горения изоляции электрической проводки/оборудования из нарушений при монтаже, установке, изготовлении.

Так, для воспламенения многих легкогорючих жидкостей, различных твердых веществ, материалов, таких как горюче-смазочные продукты переработки нефти/газа, сено/солома, сухая листва, трава, хвоя, вполне достаточно малой энергии, которой обладают искры; особенно если не учтены противопожарные разрывы, нарушаются простейшие правила ПБ при обращении с открытым огнем.

Они вылетают не только из туристического костра, мангала на привале/пикнике, но и из вытяжных труб отопительных/кухонных печей/котлов, каминов, в которых используется твердое, некоторые виды жидкого топлива; систем удаления выхлопных газов ДВС автомашин, самоходной сельскохозяйственной техники – тракторов, комбайнов; а также при работе тепло/электрогенерирующих агрегатов, сушильных установок. С учетом этого, нормы/правила ПБ предписывают оборудовать вытяжные/выхлопные трубы агрегатов, установок, двигателей специальными устройствами – искрогасителями, чтобы исключить вылет из них раскаленных непрогоревших частиц – искр; что не редкость при использовании низкокачественного, смолистого, высокозольного топлива, нарушениях нормального режима эксплуатации, обслуживания/ремонта.

Искрогасители

Типы и виды

Согласно определению НПБ 254-99, устанавливающего требования ко всем видам искрогасителей/огнепреградителей, искрогасителем сухого типа называется устройство, которое монтируют на выхлопных трубах силовых/отопительных агрегатов, двигателей для обеспечения улавливания, гашения искр в уходящих в атмосферу продуктах горения, что образуются при эксплуатации топок, ДВС.

Эти нормы ПБ применяются не только при конструировании, производстве искрогасителей, но и при проведении огневых испытаний, в т.ч. для получения сертификата ПБ на серийные изделия.

Все искрогасители можно разделить на виды как по способу улавливания, гашения крупных горящих частиц твердого топлива в уходящих в атмосферу дымовых газах, так и по сложности конструкции этих устройств:

  • Динамические, где очистка происходит за счет осаждения искр за счет силы тяжести, инерции, потери энергии при контакте с более холодными поверхностями из теплоемких материалов.
    Для этого используются дефлекторы, сетки, решетки из металла на вытяжных трубах печей, каминов, мангалов. Пример – искрогаситель на дымоход.
  • Фильтрационные, когда выхлопные газы от двигателей автотранспортной техники, тепло/электрогенерирующих агрегатов/установок очищаются от горящих частиц не прогоревшего топлива, проходя через пористые/ячеистые перегородки/фильтры. Например, искрогаситель на трубу трактора/комбайна, автомашины, предназначенной для перевозки опасных веществ/материалов – ЛВЖ, газовых баллонов.
  • Предохранительные жидкостные затворы, в том числе сложные многоступенчатые системы, способные гасить 100% искр, очищающие газовоздушную смесь, удаляемую вытяжной вентиляцией от мангалов, грилей, барбекю, коптилен, печей по приготовлению пиццы/пирогов, помещений комплексов бань/саун от дымовых газов, масляных аэрозолей, жира, сажи/золы, неприятных запахов; снижать температуру удаляемого воздуха до температуры окружающей среды.
    Они также позволяют не монтировать вытяжные дымовые трубы на всю высоту здания, а выполнять выброс очищенного воздуха на фасадах/торцах обслуживаемого здания.

На вопрос нужен ли искрогаситель?

В каждом конкретном случае ответ следует искать как в нормах/правилах ПБ, так и в простом житейском здравомыслии. Если на промышленном производстве, на автотранспортных предприятиях, в зданиях организаций/учреждений этим занимаются руководство, ведущие специалисты инженерных служб, в том числе по ТБ и ПБ, то в жилом секторе городов, загородных/дачных поселков об этом должны позаботиться собственники недвижимости/домовладельцы.

По крайней мере, те из них, что не надеются на авось, стараются обезопасить постройки, имущество на территории домовладения, исключить риски судебной ответственности, возмещения материального ущерба в случае распространения/возникновения пожара на соседних участках по их вине.

Устройство

Принцип действия, конструкция искрогасителей для дымовых труб жилых зданий, подсобных строений/сооружений, таких как бани/сауны, летние кухни, мангалы, барбекю довольно просты, работая следующим образом:

  • Горячий воздух, смешанный с продуктами горения – газами, мельчайшей золой, горящей сажей/копотью, крупными частичками угля, древесины проходит по дымоходу, выполненному вертикально, или имеющему изгибы как для лучшего сохранения тепла, так и для осаждения этих примесей.
  • На выходе из дымовой трубы горящие частицы сталкиваются с одной или несколькими сетками, решетками, перфорированным листом металла, в т.ч. из нержавеющей стали, корпуса искрогасителя, крышкой дефлектора, защищающего вытяжной канал от атмосферных осадков.
  • При соприкосновении с металлическими частями искрогасителя, имеющими высокую теплоемкость, гасится большая часть горящих частиц. Главное, что установка искрогасителя позволяет исключить выброс крупных частиц не прогоревшего твердого топлива, обладающих достаточной энергией, чтобы стать источником очага пожара при попадании на сгораемую кровлю, сухую траву, листву, опилки, стружки, пиломатериалы.

В искрогасителях для дизельных электрогенераторов, автомобилей, специальной и сельскохозяйственной техники как интегрированных в выхлопную трубу, так и монтируемых на нее с помощью хомутов/винтовых соединений, используется тот же принцип устройства; а также используются ячеистые/пористые фильтры, применяемые в т.ч.

для нейтрализации отработанных токсичных газов.

Искрогаситель на трубе

Устройство установок комплексной очистки воздуха систем вытяжной вентиляции для кухонь кафе, ресторанов, пиццерий, шашлычных более сложное, как правило, имеющее в своем составе водяной искрогаситель, через который фильтруются удаляемые дымовые газы. Там главным элементом является насадка с заполнением из керамики, орошаемая/заполняемая водой.

Это наиболее эффективное устройство искрогасителя, позволяющее полностью исключить вылет горящих частиц не прогоревшего топлива, а также адсорбировать, удалить неприятные запахи.

Пример изготовленного искрогасителя и объяснения для чего он необходим

Применение

Наиболее критичные ситуации в плане возможности спровоцировать возникновение пожара, требуемые места, организацию установки искрогасителей изложены в ППР – официальном документе, регламентирующем противопожарный режим в России:

  • Руководство предприятий, организаций обязано обеспечивать исправное состояние искроуловителей/гасителей, установленных на отопительном, технологическом оборудовании, шахтах систем дымоудаления при пожаре.
  • Запрещена эксплуатация цистерн, специальных автомашин для перевозки ЛВЖ, ГЖ, баллонов с газами, другими опасными грузами, не оборудованных искрогасителями, находящимися в исправном состоянии.
  • Дымовые трубы передвижных сушильных агрегатов, используемых для подготовки урожая зерновых культур, должны быть оборудованы искрогасителями.
  • Запрещен въезд автотракторной техники, не обеспеченной искрогасителями, на территорию АЗС во время операций по заправке, приему топлива.

В целом руководство автотранспортных, сельскохозяйственных предприятий, главы местных администраций населенных пунктов, где преобладает печное отопление жилых домов, надворных подсобных строений обязано организовать осуществление контроля за наличием, исправностью искрогасителей, т.к. именно от этого зависит будут ли по такой причине возникать пожары на подведомственной территории.

В свою очередь, каждый собственник/владелец частного жилого/дачного дома, бани/сауны должен обеспечить безопасную эксплуатацию отопительных/кухонных агрегатов/сооружений – печей, каминов, котлов, мангалов, барбекю, т. к. любое такое устройство, перерабатывающее твердое топливо, выбрасывающее в атмосферу раскаленные продукты сгорания, представляет повышенную пожарную опасность. Особенно это актуально для собственников жилых, подсобных зданий, выполненных из сгораемых стройматериалов, а также при наличии таких строений, а также кровель из горючих материалов на соседних участках.

Это относится как строительству новых зданий, так и к эксплуатации существующих строений, тем более что затраты по приобретению, установке искрогасителей на дымовые трубы не так значительны, а обслуживание, заключающееся в периодической/по необходимости очистке сеток/решеток от скопившейся сажи, золы, не представляет особой сложности.

Искрогаситель для мангала, барбекю, бани, летней кухни или дачного дома – это пример того, как довольно несложное в техническом плане устройство может не только сделать проживание, отдых на природе комфортным, но и обеспечить безопасность людей.

Сертификат искрогасителя – это обязательная документация, наравне с техническим паспортом и руководством по монтажу, эксплуатации, прилагаемая к готовому заводскому изделию при продаже.

Покупка же кустарным образом выполненной продукции или самостоятельное изготовление искрогасителей по советам «гуру» из интернета чревата как потерей денег, времени и нервов, так и недостижением поставленной цели из-за несоответствия изделий конструктивным требованиям норм, качеству используемых деталей, материалов.

Искрогаситель на дымоход: устройство и применение

Использование огня в помещении всегда требует дополнительного внимания, так как это связано с рисками возгорания, особенно это касается котлов на твердом топливе. Случайное воспламенение может произойти в любое время.

Вид искрогасителя

Устанавливать искрогаситель на дымоход — необязательное правило для выполнения в частных домах, но оно не повредит вам, а в некоторых случаях спасет от пожара. Поэтому не стоит пренебрегать безопасностью, тем более что выполнение работы своими руками не займет много времени.

Но если в частном доме искрогаситель на дымоход устанавливать следует только по собственному желанию, то есть места, где расположение этого устройства на дымоходной трубе является обязательной нормой для выполнения.

Внимание:

В промышленных зданиях, помещениях, расположенных вблизи мест с горючими материалами (нефтебаз, заправок) установка искрогасителя предусмотрена на законодательном уровне, и эти правила оговорены в требованиях «Правил пожарной безопасности в Российской Федерации» ППБ-01-93 (п.1.6, «Правил пожарной безопасности для предприятий и организаций газовой промышленности» ВППБ 01-04-98 (п. 1.6), «Правилами технической и безопасной эксплуатации конденсатопродуктопроводов» ВРД 39–1.10-049-2001 (п. 8.42), «Типовой инструкцией по безопасному ведению огневых работ на газовых объектах «Мингазпрома» (п.3.1.19), которая утверждена 3.08.1998 г. и многими другими нормативными документами.

Техника и обогревающие аппараты, которые эксплуатируются в местах непосредственной близости строений нефтегазового комплекса, обязаны быть оборудованы искрогасителями, которые предотвращают вылет раскаленных частиц и проход открытого пламени.

Искрогаситель является отдельным элементом любого дымохода. Он дополнительно защитит от пожара. Установка производится непосредственно на вершине дымоходного канала.

Представляет он собой сетку из нержавейки с маленькими размерами ячеек. Устанавливается под дефлектором или зонтом дымохода. Дым пропускается свободно, а выходящие искры гасятся о сетку.

В ночное время зачастую можно наблюдать искрение из дымохода, особенно это заметно там, где прямоточная конструкция (часто используется в саунах и других одноэтажных постройках). Поэтому требуется выходящие искры гасить, чтобы предотвратить воспламенения пуха, листвы и т. д.

В этом случае сетка, которая является искрогасителем, помогает решить эту задачу.

Содержание

Особенности конструкции и применения

  • Предусматриваются для установки на дымоходах печей, работающих на твердом топливе. Размер ячейки не должен превышать 5 мм.
  • Искроулавливатель обязательно требуется устанавливать там, где в конструкции крыши используются возгораемые материалы.
  • Необходимы в дымоходах, выполненных прямолинейно, где силовая тяга высокой температуры (бани, сауны и т. д.).
  • Дополнительно искрогаситель предотвращает попадание птиц в сам канал.
  • Старайтесь не использовать дрова, которые содержат много смол (см. Какие дрова лучше), особенно в прямоточных конструкциях, где отсутствует дожиг выходящих газов. В этих случаях сажа сильно забивает сетку и перекрывает дымовой канал, в результате этого уменьшается тяга. Требуется регулярная чистка сетки.
  • Установка искрогасителя вносится в проект конструкции.

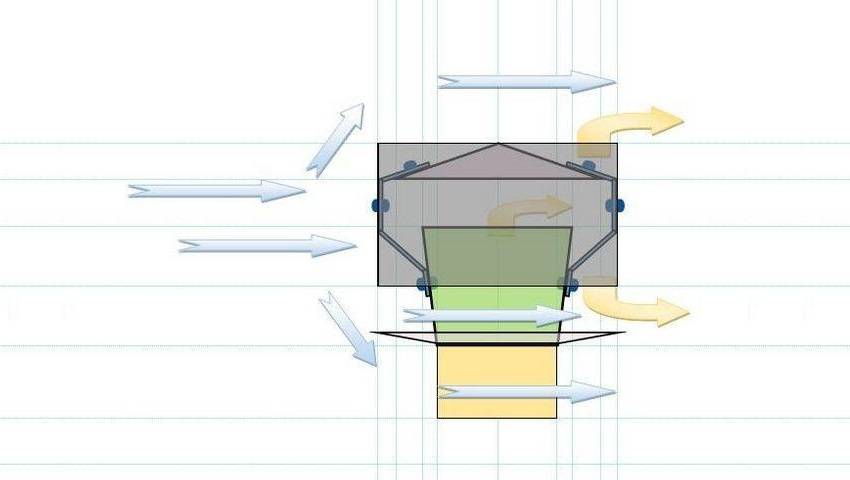

Принцип устройства искрогасителя

Существует множество видов искрогасителей. Они отличаются внешним видом, материалами изготовления, своими размерами. Но по принципу работы они не отличаются:

  • Газы выходят через канал дымохода.
  • Сталкиваются с препятствием в виде крышки и перенаправляют свое движение по оси дымохода.
  • Стороны выхода закрыты сеткой с ячейкой не более 5-ти мм, которая гасит искры, не препятствуя выходу дыма.

Элементы, из которых состоит искрогаситель на дымоход:

  1. Корпус.
  2. Искрогасящая сетка.
  3. Элемент, гасящий пламя.
  4. Крышка.

Каждый может сделать искрогаситель и своими руками. Сложного ничего нет.

Потребуются инструменты

Для выполнения работ своими руками нужно сначала подготовить все необходимые материалы, а также инструменты, которые потребуются в процессе работы.

Список инструментов, который нужно подготовить, если планируется установить искрогаситель на дымоход своими руками:

  • болгарка;
  • прутки металла диаметром до 6-ти мм;
  • молоток;
  • сварка или заклепки;
  • струбцины (для фиксации материала перед сваркой).

Приступаем к работе

Порядок выполнения работ своими руками:

Внимание: Сетка должна быть не менее 1-го мм, чтобы не ухудшать прохождение выводимых газов.

Через небольшие ячейки сетки дымовые газы будут беспрепятственно проходить наружу. Искры, в свою очередь, будут дробиться и гаснуть. Искрогаситель выполнит свое предназначение полностью.

Без искрогасителя возрастает вероятность возгорания мусора, который скапливается на крыше, особенно в осеннее время года. Чтобы максимально защитить свой дом от возгорания, стоит установить искрогаситель, тем более что это несложно сделать своими руками. Кроме того, необходимо будет регулярно чистить искроулавливатель от сажи (см. Как прочистить дымоход).

Как вам статья?

Алексей Петрович

Задать вопрос

Зачем использовать тканую проволочную сетку?

Дровяной костер был надежным источником тепла еще со времен пещерного человека. В то время как газ и электричество являются преобладающими источниками тепла в 21 веке, нет ничего более домашнего, чем тепло и запах дров.

По этой причине функционирующие дымоходы по-прежнему популярны в домах, новых и старых. Теперь, когда дрова обогревают дом, образуются тлеющие угли, которые, к сожалению, могут привести к катастрофическим пожарам.

По этой причине для обеспечения безопасной работы дымоходов необходимо принять меры безопасности, такие как искрогасители из плетеной проволоки. Но как именно искрогасители из плетеной проволоки приносят пользу при работе с дымоходом?

В.С. Tyler является производителем тканых проволочных сеток с более чем 150-летним опытом работы в отрасли. На протяжении многих лет мы с гордостью работаем с клиентами над изготовлением сетчатых решений ручной работы, которые устраняют любые сомнения, которые могут существовать в отношении проволочной сетки.

Чтобы дать некоторое представление о том, как можно использовать тканую проволочную сетку для обеспечения безопасности дымоходов, в следующей статье будет рассмотрено:

  • Определение искрогасителя
  • Определение плетеной сетки
  • Полезные функции искрогасителя дымохода из плетеной проволочной сетки
  • Какой сплав следует использовать для изготовления искрогасителя дымохода из проволочной сетки



Что такое искрогаситель дымохода?

Искрогаситель из плетеной проволочной сетки представляет собой металлический экран, предназначенный для блокирования воспламеняющихся частиц, таких как искры и тлеющие угли, предотвращая их возгорание . Первоначально разработанная для уменьшения количества пожаров, вызванных искрами, возникающих в поездах, сетка искрогасителя используется для нескольких применений, от выхлопных систем мотоциклов до дымоходов.

Независимо от области применения основная функция остается неизменной: удержание опасных искр/тлеющих углей при одновременном доступе воздуха.



Что такое тканая проволочная сетка?

Плетеная проволочная сетка представляет собой сетчатый материал, состоящий из заранее определенного количества переплетенных металлических проволок.  Тщательно контролируемый процесс ткачества используется для превращения этих проводов в металлическую ткань с точными и жесткими отверстиями пор.

Поскольку плетеная проволочная сетка полностью настраивается, вы можете вручную настроить такие параметры, как диаметр проволоки, рисунок переплетения, количество ячеек и размер отверстия. Вы можете дополнительно повысить производительность своей сетки, настроив дополнительные услуги, применяемые после процесса плетения.

Это включает в себя ультразвуковую очистку, каландрирование, глубокую вытяжку, растяжение, сварку и многое другое.



Каковы преимущества использования плетеной проволочной сетки для создания искрогасителя дымохода?

Когда дрова используются для создания источника тепла, будь то в доме или другом строении, тлеющие угли поднимаются вверх через дымоход и выходят наружу. Когда эти искры вылетают из дымохода, они могут упасть на крышу строения или легковоспламеняющиеся материалы, потенциально вызывая опасные пожары.

Это особенно важно в густо заросших лесами районах.

Как указано выше, искрогасители предназначены для удержания этих тлеющих углей. Поскольку плетеная проволочная сетка считается открытым продуктом, она точно удерживает воспламеняющиеся частицы, пропуская при этом различные газы и дым.

В дополнение к тому, что угольки не вылетают из дымохода, плетеная проволочная сетка обеспечивает прочность, необходимую для предотвращения попадания предметов в дымоход. В частности, плетеная проволочная сетка не дает птицам, летучим мышам, белкам и другим животным проникнуть в конструкцию через дымоход.

Какой сплав проволочной сетки лучше всего подходит для изготовления искрогасителя дымохода?

Сетка тканая в большинстве случаев изготавливается из нержавеющей стали. Обычно это нержавеющая сталь марки 304 или 316.

Нержавеющая сталь широко используется в первую очередь из-за ее универсальности. По сравнению с другими материалами баланс коррозионной стойкости, термостойкости и долговечности с ее экономичностью делает нержавеющую сталь идеальным сплавом в большинстве случаев.

Но, возможно, вы уже определили, что нержавеющая сталь не обладает соответствующими характеристиками.

Если это звучит похоже на ситуацию, в которой вы находитесь, производители должны учитывать, что другие сплавы могут использоваться для плетения тканой проволочной сетки. Рекомендуется знать о содержании углерода в сплаве, так как от этого будет зависеть поведение проволочной сетки при воздействии более высоких температур.



Термическая обработка сетки для достижения максимальной производительности

Искрогаситель для дымохода — это защитный компонент, предназначенный для предотвращения выхода горящих углей из дымохода и защиты от диких животных. Плетеная проволочная сетка часто используется для изготовления искрогасителей для дымоходов, поскольку она прочная, устойчивая к нагреву и коррозии, открытая и экономичная.

Ранее было заявлено, что плетеная проволочная сетка имеет широкие возможности настройки. Например, вы можете подвергнуть свою сетку термической обработке, чтобы увеличить ее внутреннюю прочность или сохранить форму после формирования.

В.С. Tyler уже более 150 лет помогает клиентам снабдить свои варианты тканой проволочной сеткой, адаптированной к их потребностям. Мы здесь, чтобы устранить препятствия, которые мешают вам чувствовать себя уверенно в своих продуктах.

Чтобы узнать больше о процессе термической обработки, которую вы можете применить к сетке искрогасителя дымохода, прочитайте следующую статью:

  • Отожженная и спеченная проволочная сетка: что лучше для меня?

Экран искрогасителя для вертикального дождевика, регулируемый для 6″ 7″ 8″ 5DT-SA

org/Brand»> ДураВент
(пока отзывов нет) Написать обзор

DuraVent
Экран искрогасителя для вертикального дождевика, регулируемый для 6″ 7″ 8″ 5DT-SA

Рейтинг Требуется Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта Требуется

Тема отзыва Требуется

Комментарии Требуется


Доставка:
Рассчитывается на кассе
Сейчас: 23,53 доллара США

Часто покупают вместе:

  • Описание

Подходит для заглушек дымоходов DuraTech класса A 5–8 дюймов и DuraPlus 6–8 дюймов Сварная проволока 1/2 x 1/2 дюйма.





Применения
5″-8″ DuraTech представляет собой полностью топливную дымоходную систему с двойными стенками для использования с дровяными печами, каминами, печами, котлами, плитами, водонагревателями или другими приборами, работающими на дровах, мазуте, угле или газовые и заводские камины с нулевым зазором.

Материалы и конструкция
Труба диаметром 5–8 дюймов имеет внутреннюю стенку из нержавеющей стали 430 0,020 дюйма. Варианты наружных стенок из нержавеющей стали 430 0,016” или гальванической стали 0,021”.
Между стенками помещена матовая теплоизоляция Thermal Tech (огнеупорная керамика). Торцевые кольца из нержавеющей стали герметизируют трубу.

DuraTech отличается легкой изоляцией, фитингами с поворотным замком, опорными коробами с установленными на заводе начальными секциями, коленами с поворотным основанием на 360°, трубами с черной отделкой на выбор и секциями труб длиной пять футов.

Зазоры
2-дюймовый зазор до горючих веществ.

Кожухи
Перечислены UL вместе со спецификациями кожуха DuraVent. Информация доступна онлайн или по телефону и запросу L157.

Списки
c-UL-us Внесены в список UL 103 HT и УЛК S604 (MH7399) (Для установки в Канаде требуется внешняя стенка из нержавеющей стали.)

ЧТО ТАКОЕ ALL-FUEL? Система, спроектированная и изготовленная для отвода воздуха из низкотемпературных бытовых приборов, работающих на дровах, угле, мазуте или газе. Эти системы обычно называют «дымоходом класса А» или «дымоходом заводского изготовления». Они в основном используются на отдельно стоящих печах, печах и каминах. Этот продукт поставляется в конструкции с двойными или тройными стенками. Этот тип системы соответствует требованиям UL 103, UL 103HT, ULC S629.или ULC S604.

Благодаря теплоизоляции Thermal Tech, заключенной между двойными стенками, DuraTech обеспечивает оптимальную безопасность и производительность.
