Устройство вентиляции в подвале гаража: Вентиляция в погребе гаража — как правильно сделать

Вентиляция гаража с подвалом схема

Вентиляция и отопление

Содержание

Многие автовладельцы обустраивают в своем гараже погреб для хранения овощей, закруток, варенья. Чтобы обеспечить более подходящий уровень влажности, а также необходимую температуру, необходимо оборудовать систему притока свежего воздуха. Правильно обустроенная вентиляция в подвале гаража позволит продуктам сохранять свою свежесть на протяжении всей зимы.

Схема создания конструкции достаточно проста, поэтому на ее сооружение затрачивается минимум усилий и средств. Ее легко построить в гараже своими руками. Для воплощения задумки в жизнь понадобится закупить необходимые материалы, подготовить инструменты и нарисовать схему. Тщательная подготовка позволит быстро и без лишних усилий выполнить вентиляцию гаража с подвалом.

Зачем нужна вентиляция

Основная задача вентиляции подвала – увеличить срок хранения продуктов, которые находятся в помещении. Качественно выполненная вытяжка поможет предупредить целый ряд факторов, негативно влияющих на зимние заготовки:

• В случае недостаточного воздухообмена различные поверхности интенсивно покрываются конденсатом. Металлические элементы при таких условиях начинают ржаветь, а деревянные – гнить. Также повышается влажность, которая способствует развитию грибка и плесени.
• Зимой температура внутри погреба значительно превосходит показатели гаража. Если не оборудовать вентиляцию, теплый воздух будет постоянно подниматься, вынося с собой конденсат. В результате на кузове машины появятся следы коррозии.
• При недостаточном вентилировании подвала гаража все припасы, которые в нем хранятся, станут токсичными. Это объясняется работой заведенного двигателя. Также в подвал могут проникать ядовитые испарения от разных технических жидкостей. Вентиляционная система обеспечит полноценное устранение загрязненного воздуха.

Правильно обустроенная система воздухообмена позволит избежать таких неблагоприятных факторов.

Виды систем вентиляции

Принцип работы любой вентиляционной системы достаточно прост – необходима циркуляция воздуха. Запыленный, грязный и влажный воздух сменяется свежим, уличным. Это означает, что для организации правильной системы вентиляции необходимо подобрать две трубы – приточную и вытяжную.

Различают два вида вентиляции:

• Естественная. Воздушные массы повышенной влажности удаляются из погреба по принципу тепловой конвекции. Пар, нагреваясь, скапливается под потолком помещения и уходит в выходную трубу. В это время место в яме освобождается для свежего воздуха.
• Принудительная, с вентилятором. Потоки воздуха создаются механическим нагнетателем. Такая система вентиляции работает намного эффективнее естественной вытяжки. Однако для ее создания потребуются дополнительные затраты на приобретение оборудования и постоянный расход электроэнергии.

Преимущества и недостатки систем разного типа стоит рассмотреть подробнее.

Требования к вентиляции

Как сделать вентиляцию, которая будет обеспечивать оптимальное устранение пыли и влажности в погребе? Правильный обмен воздуха представляет собой замену влажного и загрязненных воздушных масс на свежие. Вредные пары беспрепятственно покидают помещение. Чтобы система работала, понадобится соорудить специальные воздуховоды. По ним будут циркулировать воздушные массы. Во время работы следует учесть несколько важных правил:

• По нормативам на 1 кв. м площади подвала необходимо создать канал сечением 26 кв. см.
• Трубы для притока и вывода воздуха должны быть идентичными.
• Чем выше расположено окончание трубы над крышей, тем интенсивнее в гараж будет поступать свежий воздух. Если разместить выход патрубка на 80 см выше самой высокой точки кровли, тяга будет оптимальной.
• В конец трубы обязательно установить дефлектор. Это поможет увеличить тягу, а также позволит создать область разряженного давления. Отток воздуха станет более интенсивным.
• Чтобы в вентиляционные каналы не попали грызуны, ветки и листья, выход и вход закрывается защитными решетками.

При соблюдении таких правил система вентиляции будет работать максимально качественно. Разобравшись с теорией, стоит приступать к практическим действиям.

Монтаж естественной вентиляционной системы

Естественную вытяжку установить очень просто – в кирпичной кладке необходимо сделать канал шириной в 1 кирпич. Его можно выполнить из бетонных блоков. После установки необходимо закрыть входное и выходное отверстие решетками. Чтобы воздухообмен проходил интенсивнее, необходимо установить трубу притока свежего воздуха на расстоянии 40 см от поверхности пола погреба. Вытяжная труба помещается под потолок. Трубы могут быть жестяными или асбестоцементными.

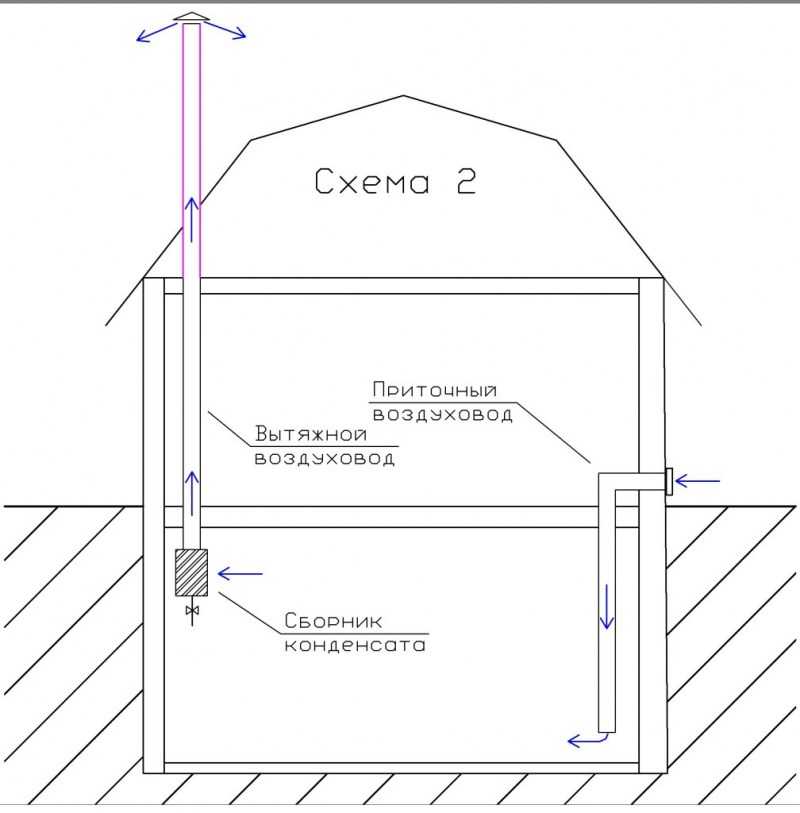

При выполнении естественной вентиляции важно придерживаться определенного алгоритма:

• Сначала монтируют вытяжную трубу. Ее конец помещают под потолок подвала. Снаружи она выводится примерно на 40- 50 см над кровлей. После этого вентиляционный канал утепляется.
• В противоположном углу подвала помещают приточную трубу, которая выводится наружу на высоту 25 см над землей.
• После завершения всех работ проверяется воздушная тяга, а вход и выход закрываются металлической сеткой.

Чтобы контролировать приток воздуха, необходимо установить заслонки, которые помогут менять интенсивность воздухообмена. В этом случае во время сильных морозов продукты не замерзнут и не испортятся.

Доступная альтернатива трубы для притока свежего воздуха – снизу в гаражной стене проделывается отверстие и закрывается металлической сеткой.

Монтаж принудительной вентиляции

Если на улице стоит безветренная погода, а температура значительно выше, чем в погребе, застой воздуха неотвратим. Эта проблема решается установкой вентилятора. Установить такую систему достаточно просто. Ее основное преимущество заключается в высокой результативности работы вне зависимости от времени года.

Устройство принудительной вытяжки сильно напоминает естественную вентиляцию. Однако в трубу устанавливается вентилятор. Он обеспечивает подачу воздуха с улицы в любое время. Также стоит сказать о других способах создания вытяжки:

Повысить эффективность системы вентилирования

• Отличных результатов можно добиться при помощи диффузор- флюгеров, которые работают за счет ветра. Их монтируют у самой верхней точки приточного воздуховода.
• Высокой эффективностью отличается вариант с установкой в овощной яме вентиляционных дефлекторов. Их помещают в конец вытяжной трубы.
• Самый простой вариант – помещение в вытяжную трубу электрической лампочки. После ее включения от нее будет исходить теплый воздух, за счет чего погреб начнет наполняться более прохладным.
• Моноблочная установка – более современный и эффективный вариант, который потребует вложения средств непосредственно в агрегат и на электричество.

Вне зависимости от того, какая система вентиляции будет оборудована, стоит помнить. Что правильно установленная вытяжка – залог продолжительного хранения зимних заготовок и длительной эксплуатации гаража в целом.

Основной особенностью вытяжной вентиляции принудительного типа является необходимость определить место монтажа вентилятора. Если поместить его на улицу, возможна порча прибора вследствие воздействия на него осадков. При помещении вентилятора в погреб будет мешать чрезмерный шум.

Решить эту проблему можно двумя способами:

• Поместить вентилятор там, где осуществляется забор свежего воздуха на входной трубе. Вход защищают москитной сеткой. Зимой придется следить за уровнем снега, который не должен закрыть отверстие входной трубы.
• Приобрести канальный вентилятор.

Первый этап установки принудительной системы практически не отличается от начала сооружения естественной вентиляции. Сначала устанавливают входную и выходную трубы. После выполняются такие действия:

• в трубу помещают вентилятор;
• для подключения вентилятора прокладывают кабель;
• устанавливают выключатель;
• снаружи вытяжную трубу закрывают мелкозернистой решеткой – она предотвратит проникновение мелких грызунов и уличного мусора. Также необходимо установить козырек, который исключит попадание осадков в подвал.

Вентиляция, сделанная таким способом, обеспечит оптимальный приток свежего воздуха.

Подведем итоги

Повысить эффективность вентиляции можно при помощи таких приемов:

• Увеличить диаметр труб вентиляции, если погреб имеет размеры более 12 кв. м.  Вытяжная труба может обладать сечением 120х120 мм в случае с принудительной вентиляцией, и 150х150 – естественной.
• Нарастить высоту вытяжной трубы, это обеспечит увеличение силы тяги.
• Соорудить дополнительные каналы вывода и притока воздуха.
• Установить в трубу вентилятор, который будет принудительно удалять старый воздух.

В случае с первыми тремя вариантами потребуется существенное усовершенствование системы. В последнем случае предлагается вариант создания принудительной вентиляции на базе естественной.

Естественно, самый современный и эффективный способ проветривания погреба – создание принудительной вентиляции механизированного типа. В этом случае воздух циркулирует за счет работы моноблока. Программное обеспечение, которое в нем установлено, контролирует модульную систему. По этой причине такая вентиляция представляет собой лучший вариант. Единственный недостаток – высокая стоимость системы.

Вентиляция в гараже с подвалом: принципы устройства и разновидности

Гараж с дополнением в виде погреба становится многофункциональным строением, обеспечивающим хранение не только автомобиля и приспособлений для ремонта, но и различных заготовок на зиму, овощей и консервов.

Но такое дополнение нуждается в обеспечении усиленного притока воздуха, удалении затхлого запаха и сырости. Правильная вентиляция гаража с подвалом является неотъемлемым этапом работ, необходимым для комфортного нахождения людей и хранения продуктов.

Назначение

Сырость приводит не только к порче фруктов и овощей, но и появлению неприятного запаха и развитию грибка. Также одной из причин возникновения коррозии на металлических элементах здания, деталях и кузовной части автомобиля является влажность. Именно поэтому становятся столь важными меры по ее снижению.

Вентиляция в гараже с подвалом обеспечивает защиту от множества негативных явлений. К их числу относится конденсат, который чаще всего образуется в зимний период. В это время идущее из глубины земли тепло способствует небольшому нагреву погреба, из-за чего температура в нем становится выше, чем в другой части строения. Ввиду высокой влажности в помещении возникает конденсат, при низких температурах поверхность покрывается инеем.

Не стоит забывать про токсичные ядовитые примеси в воздухе: выхлопные газы, пары масел, красок и бензина. Чтобы предотвратить их накопление до критической концентрации, необходимо обеспечить удаление загрязненного воздуха за пределы помещения и приток свежего. Имеющиеся условия определяют подходящий тип вентиляции, которая может иметь естественный, принудительный или механический принцип.

Подвалы в частном доме. Узнаем как утеплить подвал и…

Подвал есть практически в каждом частном доме. Как правило, в нем хранят свежий урожай и соления, а. ..

Естественный приток воздуха

Перед тем как сделать эффективную вентиляцию подвала гаража, необходимо определиться со схемой устройства, она может быть приточно-вытяжной, приточной и вытяжной. Последний вариант отличается высокой степенью очистки воздуха, в то время как приточный обеспечивает его интенсивное поступление. Но комбинированная методика является наиболее результативной, ее обустройство возможно двумя способами.

Естественная вентиляция гаража с подвалом не требует дорогостоящего оборудования, для ее создания нужно вмонтировать всего две трубы. Механизм действия основывается на разном уровне температур в помещении и за окном. Но его простота привела к появлению существенного недостатка, заключающегося в перебоях в зимний период из-за скопления инея в канале и невозможности использования летом, так как в это время температура внутри помещения и за его пределами приобретает близкие значения. Такой вариант подходит для гаража небольших размеров, при этом требуется утепление труб специальными материалами и систематическое удаление снега в зимние месяцы. Существует нестандартная съемная часть для выходного трубопровода, которая заметно упрощает уход за ним.

Достоинства и недостатки

Принудительная вентиляция в гараже с подвалом своими руками позволяет создать оптимальный микроклимат в помещении. Ее работа обеспечивается специальными устройствами для принудительного потока воздуха. Возможно использование как одного двухстворчатого трубопровода, так и двух (как в варианте, указанном выше).

Узнаем как построить подвал под домом своими руками?

Если вы решили построить подвал своими руками, то сооружение хранилища необходимо начать с…

Главное достоинство естественной вентиляции заключается в низкой цене на оборудование. Но для габаритного гаража, использующегося для микроавтобуса или грузовика, такой вариант не подойдет. Приточная конструкция намного эффективнее удаляет токсичные вещества и устраняет повышенную влажность, при этом можно сэкономить за счет формирования комбинированного варианта.

Создание воздуховодов

Проще всего сделать в кладке канал из пустотелых кирпичей и блоков. Для предотвращения попадания грызунов и птиц используются стальные решетки для перекрытия проходного сечения. Наибольшее распространение приобрел способ, подразумевающий установку вытяжной и приточной труб в противоположных углах помещения.

Специалисты рекомендуют монтировать элемент для притока воздуха на высоте около 50 см от уровня пола, а вытяжную часть разместить под потолком, это обеспечит более интенсивный воздушный поток. Труба может быть заводской, изготовленной из фольги на основе алюминия, либо сделанной из подручных материалов, таких как древесина, кирпич или кровельная сталь.

Как правильно сделать вентиляцию в подвале гаража

Вытяжной воздуховод фиксируется на расстоянии не менее 180 см от пола, внешняя часть — на крыше гаража, на высоте около 50 см. Требуется дополнительное утепление при установке по задней стенке.

Приточная часть закрепляется на противоположной стороне и выводится на улицу, при этом расстояние до земли должно быть примерно 20-30 см. Канал должен быть защищен от попадания насекомых и птиц при помощи стальной сетки, также он укрывается небольшими крышками.

Изменение интенсивности воздухообмена возможно специальными заслонками для регулировки, монтируемыми на обеих трубах. Они особенно полезны в холодное время года для порционного обновления воздуха. Также существует экономный вариант, который предполагает замену приточного канала на шибер, устанавливаемый на торцевой части стеновой конструкции.

Дополнительные приспособления

Принудительное устройство вентиляции в гараже с подвалом требует дополнения трубопроводов специальными электрическими вентиляторами. Каналы могут монтироваться так же, как и при естественном обустройстве, либо иметь общий проход. Главным достоинством данного способа является независимость от климатических условий и времени года. Он имеет множество схожих моментов с более простой вентиляцией, отличие заключается в устройствах, формирующих воздушный вихрь. Поток направляется за пределы помещения, тем самым через вентиляционный канал поступает свежий воздух. Возможно использование не только вентилятора, но и других приспособлений, к примеру, диффузора-флюгера с поворотным механизмом, он работает на основе энергии ветрового потока и закрепляется в верхней части приточного канала.

Как усилить эффект

Принудительная вентиляция в гараже с подвалом может иметь два варианта расположения: горизонтальное и вертикальное. Более качественная вентиляция большого пространства обеспечивается при горизонтальном размещении и одновременной работе двух вентиляторов.

Эффективность можно повысить при помощи установки в восходящем трубопроводе электрической лампочки, таким образом, отток воздуха активизируется путем его подогрева. Также достаточно распространены дефлекторы, формирующие вокруг себя разреженный воздух. Они фиксируются на вытяжной трубе рядом с ее выходом.

Механический принцип действия

Подобная вентиляция в гараже с подвалом характеризуется наибольшей эффективностью. Но для ее установки требуется достаточно много времени и обращение к специалистам, также она отличается высокой стоимостью. Специальные датчики в установленное время отключают и включают систему без участия человека.

Движение воздуха производится только принудительным способом. Возможно обустройство двух модулей, каждый из которых осуществляет различные действия. Они объединяются автоматическими устройствами, обеспечивающими автономную работу.

Приточные приспособления являются самыми дорогими, это вызвано комплектацией в виде фильтров, калорифера и вентиляторов двух видов: осевого и канального.

Оборудование, которое позволяет впоследствии не задумываться о том, как сделать эффективную вентиляцию подвала гаража, может соединять в себе сразу два устройства без снижения характеристик. Достаточно распространено дополнение специальными приборами – рекуператорами, передающими тепло отработанного воздуха к приточному. Благодаря им можно существенно сэкономить на электроэнергии, так как в этом случае не требуется обогрев помещений. Они поддерживают температуру в пределах пяти градусов выше нуля, это значение оптимально подходит для длительного хранения автомобиля и его сохранения в прежнем состоянии.

Дефлектор

После обустройства вентиляции в холодное время года под выходами трубопроводов возможно скопление конденсата. Это можно предотвратить использованием теплоизоляционных материалов для утепления труб и фиксацией специальных зонтиков во внутренней части. При этом стоит отметить, что разница температур внутри помещения и на улице должна быть не менее пяти градусов.

Рекомендуется прибрести дефлектор для вытяжного канала, при ветре он сформирует в ней пониженное давление для снижения расхода воздуха. Принцип работы данного устройства основывается на:

• влиянии потока ветра на вход трубы и стеновую конструкцию гаража;
• разной плотности и подъемной силе приточного и отработанного воздуха.

Для установки дефлектора не требуются специальные приспособления, его достаточно просто закрепить рядом с торцевой стеной в вертикальном положении. Также необходимо использование теплоизоляционных материалов для предотвращения образования конденсата на внутренней поверхности.

Что нужно знать

Согласно зарубежным нормам, в гаражное помещение ежечасно должно поступать как минимум 350 литров свежего воздуха. Отечественные СНиПы менее строгие: данное значение находится в пределах 180 литров. При этом вытяжное отверстие должно быть в диагональном расположении от приточного.

Грамотная вентиляция в гараже с подвалом позволяет добиться следующего:

• длительное хранение продовольствия в подвальном помещении;
• влажность в помещении находится в нормальных пределах;
• на металлических поверхностях не развивается коррозия;
• стены смотровой ямы не портятся от излишней влаги, и, соответственно, в ней безопасно находиться;
• обеспечивается быстрое выведение вредных испарений и выхлопных газов.

Перед тем как сделать вентиляцию в гараже с подвалом, нужно рассчитать требуемую производительность, при этом должно учитываться количество автомобилей, конструкционное исполнение помещения и площадь строения.
