Для чего нужен варистор?
Время чтения: 4 мин.
Содержание:
Шаг 1 | Шаг 5 | Шаг 9 |
Шаг 2 | Шаг 6 | Шаг 10 |
Шаг 3 | Шаг 7 | |
Шаг 4 | Шаг 8 |
Шаг 1.
Термин «варистор» происходит от английского словосочетания variable resistor, что переводится как «переменный резистор». Под этим понятием подразумевают полупроводниковый аппарат, чья проводимость меняется в зависимости от прикладываемого к нему напряжения. Благодаря такой способности прибор широко используется для защиты техники и электрических сетей от перенапряжения.
Шаг 2.
Принцип работы
В производстве варистора применяют полупроводник, обычно – оксид цинка либо карбид кремния, который спекают в печи при температуре 1700 °C.
В процессе работы при низком напряжении материал обладает высоким сопротивлением, а при сильных скачках переходит из изолятора в состояние электропроводника. Через аппарат начинает проходить высокоамперный ток, который способствует стабилизации и выравниванию напряжения.
Шаг 3.
Шаг 4.
Характеристики варистора
Варисторы отличаются нелинейными вольтамперными свойствами, которые связаны с местным нагревом кристаллов полупроводника. Когда температура на краях этих кристаллов начинает повышаться, их сопротивление уменьшается, что влечет за собой снижение проводимости прибора.
Шаг 5.
Также могут пригодиться:
- аэрозоль — охладитель Freezer Solins объем 400мл
290 р.
- тактовый генератор Integrated Circuit Systems, Inc. QFN-32
47.5 р.
- резисторы RES A 1K OHM(0603)5%4R8P
383 р.
- набор резисторов SMD 0201 (1%) 170×50 шт
3960 р.
- набор резисторов SMD 1206 (1%) 170×50 шт
3780 р.
- теплоизолятор FS38\55
181 р.
Шаг 6.
- Низковольтные – используются для оборудования, которое функционирует под напряжением 3–200 В с электротоком в диапазоне 0,1–1,0 А.
- Высоковольтные – защищают электросети и оборудование от импульсного перенапряжения. Рассчитаны на использование аппаратов, которые работают в электросетях с напряжением до 20 кВ.
Разновидности варисторов
Все варисторы классифицируются по степени напряжения. Исходя из этого параметра, они делятся на такие типы:
Шаг 7.
Большинство варисторов относятся к приборам общего применения и срабатывают со скоростью 25 нс. Если требуется более короткое время срабатывания, применяют smd-варисторы, которые реагируют на изменение напряжения всего за 0,5 нс.
Шаг 8.
- простота в использовании;
- продолжительный период службы;
- короткое время срабатывания;
- относительно доступная цена;
- большой диапазон рабочих напряжений.
Плюсы и минусы
Ключевым достоинством варистора является надежная, стабильная работа при повышенных нагрузках. Прибор эффективно функционирует на высоких частотах и имеет следующие преимущества:
Шаг 9.
Плюсы и минусы
К минусам устройства можно отнести появление низкочастотных шумов при эксплуатации и постепенную утрату рабочих параметров. Кроме того, при продолжительном воздействии критических напряжений варистор может выйти из строя.
Шаг 10.
Полупроводниковый прибор считается оптимальным решением по защите оборудования от скачков напряжения. Он моментально реагирует на изменения в электросети, принимает на себя главную нагрузку и не дает перегореть аппарату, в котором размещен.
Также могут пригодиться:
- аэрозоль — охладитель Freezer Solins объем 400мл
290 р.
- тактовый генератор Integrated Circuit Systems, Inc. QFN-32
47.5 р.
- резисторы RES A 1K OHM(0603)5%4R8P
383 р.
- набор резисторов SMD 0201 (1%) 170×50 шт
3960 р.
- набор резисторов SMD 1206 (1%) 170×50 шт
3780 р.
- теплоизолятор FS38\55
181 р.
QFN-32
Новый универсальный подход к защите сетей переменного тока
Перенапряжение, вызванное разрядами молний, и сбои в электросети переменного тока могут оказывать пагубное воздействие на широкий ряд электронного оборудования. Ущерб, полученный в результате перенапряжения и перегрузок по току, приводит к дорогостоящим простоям оборудования и затратам на ремонт, снижает доверие потребителей к производителю.
Мы рассмотрим методологию скоординированной защиты цепей, в которой используется новые гибридные защитные устройства. В статье описываются специальные функции в новом универсальном решении по защите питания по переменному току, а также результаты лабораторных испытаний Bourns по моделированию выбросов в электросети переменного тока и при разрядах молний. мы приведем несколько примеров приложений, в которых обеспечивается новый уровень защиты, позволяющий в максимальной мере повысить надежность и сократить время простоя.
Анализ защиты цепей переменного тока с использованием металлооксидных варисторов (MOV) диаметром 14 и 20 мм показал, что полная защита сети достигается путем такой координации группы защитных компонентов, когда каждый из них защищает находящиеся поблизости компоненты (см.
рис. 1).
Рис. 1. Вольтамперные характеристики компонентов универсальной защиты по переменному току и варисторов
Требования к функциям универсальной защиты по переменному току
К настоящему времени не появилось универсальное решение для защиты от перегрузки по току и перенапряжения. Такое решение с максимально полной защитой по напряжению независимо от величины бросков входного напряжения позволило бы смягчить требования к расчетным допускам и связанные с этим затраты на компоненты последующих цепей. Идеальный подход к защите цепи требует автоматического сброса в каждом полупериоде, чтобы при необходимости обеспечивалась непрерывная защита. для универсальной защиты источника переменного тока от перенапряжения защитное устройство должно ограничивать пропускание мощности для предотвращения возгорания в случае отказа или повреждения компонента.
В соответствии с этими требованиями компания Bourns разработала новое гибридное защитное устройство IsoMOV.
Это решение по самозащите работает в комбинации с sMD-предохранителями singl Fuse от Bourns, высокоскоростным защитным (HSP) устройством TBU и компонентами тиристорного устройства защиты от перенапряжения (TISP). Такой комплексный подход, обеспечивающий защиту оборудования при питании переменным током от выбросов, скачков и перенапряжения, в полной мере подходит для критически важных приложений, где недопустим отказ или обслуживание затруднено. защитная схема, в которой применяется компонент IsoMOV от Bourns, позволяет повысить надежность, улучшить время безотказной работы системы и гарантийное обслуживание, а также уменьшить расходы в течение жизненного цикла.
Принцип работы защитной схемы.
На рисунке 2 показана схема защиты. Сетевое питание подается на левый порт, а защищаемое оборудование подключается к правому порту. Проследим работу схемы в направлении справа налево, начав с TISP-устройства.
Рис.
2. Диаграмма цепи универсальной защиты переменного тока
Устройство TISP представляет собой тиристор, который срабатывает, если напряжение на защищаемой нагрузке превышает номинальное напряжение пробоя. при выборе TISP-устройства следует понимать, что его напряжение пробоя сыграет ключевую роль в предотвращении повреждений, вызванных чрезмерным напряжением в защищаемой цепи. Напряжение пробоя позволяет точно подобрать максимальное напряжение, необходимое для защиты той или иной цепи. Ниже рассматриваются рабочие режимы универсальной схемы защиты от сети переменного тока.
1. Если бросок напряжения вызовет срабатывание TISP-устройства, закоротится линия переменного тока. избыточный потребляемый ток переведет высокоскоростное защитное устройство TBU от Bourns в состояние блокировки. при блокировании этим устройством чрезмерного тока нагрузка и TISP-устройство, по сути, отключаются от линии переменного тока во избежание повреждений.
2.
3. Если напряжение продолжит увеличиваться, пока ток через устройство IsoMOV не превысит номинальное значение броска напряжения устройства, устройство SinglFuse от Bourns разомкнется и необратимо отключит цепь от линии переменного тока.
Если защищаемой нагрузке потребуется ток, превышающий ток срабатывания HSP TBU-устройства, оно перейдет в состояние блокировки, и схема вернется в прежний рабочий режим (шаги 2 и 3). Когда входное напряжение переменного тока принимает нулевое значение, схема возвращается в исходное состояние и может либо возобновить нормальную работу (что обычно происходит в случаях появления перенапряжения, вызванного разрядом молнии), либо снова отключится в следующем полупериоде (обычно в случаях выбросов напряжения).
При разработке подобной схемы защиты сетей с переменным напряжением 220 в необходимо учесть ряд дополнительных ограничений. Как известно, напряжение ограничения варистора существенно зависит от тока. Эта зависимость сохраняется и у гибридных устройств IsoMOV от компании Bourns. Схемотехнический подход, представленный на рисунке 2, должен быть немного видоизменен.
Как правило, для защиты от сетей 220 в от перенапряжения применяются варисторы или гибриды IsoMOV с рабочим напряжением 275-300 В. При прохождении тестов согласно стандарту IEC61000-4-5 в сеть подается импульс 4 кВ через сопротивление 2 Ом, что обеспечивает ток величиной 2 кА(форма импульса: 8/20 мкс). Лучший варистор и IsoMOV при таком уровне тока ограничит напряжение на уровне 850-900 В, что может оказаться критичным для применения TBU c максимальным импульсным напряжением 850 В (см. ВАХ варистора MOV-14D471K на рисунке 3). Потребуется заменить тиристор в выходном каскаде с шунтирующей характеристикой на ограничивающий TVs-диод 430-450 В, например в корпусе SMCJ, благодаря чему напряжение ограничится уровнем 700 В (макс.
).
Рис. 3. ВАХ варистора MOV-14D471K
Если оставить тиристор в выходном каскаде, то тогда при его срабатывании все напряжение приложится к TBU и оно может выйти из строя. Следовательно, в выходном каскаде сетей 220 В требуется ограничивающий (TVs-диод, варистор), а не закорачивающий компонент, как тиристор.
На рисунке 4 показана реакция схемы на бросок напряжения в сети переменного тока. TISP-устройство активируется при напряжении около 220 В. Это типичное значение, выбранное для сетей электропитания с номинальным напряжением 120 В AC. Напряжение выброса задается равным 200 В AC. Входное и выходное напряжения отслеживаются, пока не сработает TISP-устройство, после чего напряжение нагрузки падает до нуля в оставшейся части каждого полупериода. Далее мы увидим, что протестированные нами нагрузки защищенных импульсных источников питания (SMPS) продолжали работать при этих бросках напряжения.
Рис.
4. Принцип работы универсальной защиты питания при выбросах напряжения в сети переменного тока
На рисунке 5 показана реакция схемы на смоделированный согласно IEC 61000-4-5 импульс разряда молнии величиной 6000 в с длительностью 8×20 мкс по разным уровням. Такие выбросы длятся всего около 50 мкс. Продолжительность переходных процессов при коммутации и других импульсоподобных помехах в электросетях, как правило, меньше. Заметим, что эти тесты не проводились в сети переменного тока. На практике TBU-устройства, перешедшие в состояние блокировки из-за разряда молнии или в результате другого переходного процесса, остаются в этом состоянии до тех пор, пока напряжение линии электропередачи не примет следующее нулевое значение.
Рис. 5. Реакция схемы на переходный процесс при разряде молнии; напряжение: 6 кВ; длительность по разным уровням: 8×20 мкс
Из осциллограммы на рисунке 4 видно, что входное напряжение ограничено устройством IsoMOV от Bourns величиной около 400 В.
Генератор получает ток от конденсатора, заряженного до 6000 В. Следовательно, управляющее напряжение составляет 6000 В — 400 В = 5600 В. Поскольку характеристический импеданс генератора равен 2 Ом, расчетный пиковый ток равен 2800 А.
На рисунке 6 показана осциллограмма того же сигнала, что и на рисунке 5, но во временном масштабе 1 мкс/дел, что соответствует 10-кратному увеличению изображения переходного процесса, возникшего в результате разряда молнии. Вид сигнала в канале 4 показывает реакцию TISP-устройства на перенапряжение. В этих измерениях явно присутствует звон. Звон в канале 1, главным образом, вызван переключением генератора импульсов, взаимодействующего с высоковольтным пробником. Заметим, что в канале 4 (при защищенной нагрузке) звон не наблюдается. Кроме того, некоторый звон в канале 1 являются реакцией трансформатора, управляющего напряжением переменного тока, когда TBU-устройство внезапно переключается в состояние блокировки.
Рис.
6. Более полное представление осциллограммы переходного процесса в схеме в результате разряда молнии 6 кВ, 8×20 мкс
Из этого теста можно сделать вывод, что в случае довольно-таки сильного разряда молнии пиковое напряжение, испытываемое защищаемой нагрузкой, составляет всего около 230 В.
Приложение: выбросы напряжения в уличной системе освещения
Уровень мощности 150-Вт уличного светодиодного светильника с импульсным преобразователем и функцией регулировки яркости задан равным 50 Вт.
На рисунке 7 показаны сигналы напряжения и тока от электросети 120 В АС. Ток светильника имеет почти синусоидальную форму; при этом потребляемая им мощность между нулевыми точками тока и напряжения невелика. Нагрузка мала и имеет емкостной характер. Пиковое потребление тока составляет примерно 600 мА.
Рис. 7. Напряжение и сила тока уличного светильника при мощности 50 Вт в электросети 120 В АС
На рисунке 8 показан светильник при той же мощности и напряжении питания 277 В АС.
В светильник установлена схема защиты (с использованием того же 220-В TISP-устройства). Видно, что питание светильника прекращается при напряжении около 210 В. При тестировании приложения в лаборатории Bourns наблюдался небольшой звон в линии переменного тока — так отреагировала индуктивность лабораторного силового трансформатора на внезапную блокировку тока TBU-устройством.
Рис. 8. Напряжение и ток уличного светильника при установленной мощности 50 Вт в защищенной линии 277 В AC
Заметим, что светильник потреблял большие токи (до 3 А) до срабатывания TISP-устройства. В точке его срабатывания на каждом пике каждого полупериода светильник потреблял около 600 вт!
Выше упоминалось, что в нормальном режиме работы электросети пиковый ток светильника составил около 600 мА, а форма сигнала была близка к синусоидальной. В этом тесте выбросы напряжения не повлияли на светоотдачу осветительного прибора.
Приложение: компьютерный блок питания.
Стандартный блок питания ноутбуков с выходной мощностью 64 вт при входном напряжении 90-240 в АС работает с резистивной нагрузкой. Потребляемая мощность: 43 вт.
На рисунке 9 показаны сигналы напряжения и тока от сети 120 в АС. Ток источника питания имеет почти синусоидальную форму. Источник работает в режиме коммутации при нулевом токе (ZVS). Нагрузка мала и имеет емкостной характер. Пиковое потребление тока: около 700 мА.
Рис. 9. Сигналы напряжения и тока 64-Вт компьютерного блока питания при нагрузке 43 Вт в электросети 120 В АС
На рисунке 10 показан блок питания компьютера с той же нагрузкой 43 вт, работающий при 277 в АС с установленной схемой защиты (с использованием того же 220-в TISP-устройства). Испытания в лаборатории Bourns показали, что напряжение источника питания прерывается при 210 в. И в этот раз наблюдался звон в линии переменного тока в результате реакции индуктивности лабораторного силового трансформатора на внезапную блокировку тока HSP TBU-устройством.
Рис. 10. Напряжение и ток компьютерного блока питания мощностью 64 Вт при нагрузке 43 Вт в защищенной линии 277 В АС
Заметим, что в тесте Bourns источник питания потреблял большие токи (до 3 А) перед срабатыванием TISP-устройства. в точке срабатывания на каждом пике каждого полупериода источник потреблял около 600 вт! И, как уже упоминалось, в нормальном рабочем режиме сети источник питания потреблял пиковый ток 700 мА, форма сигнала которого была близка к синусоидальной. величина этого тока контролировалась защитным TBU-устройством.
Было установлено, что выброс напряжения не повлиял на работу источника питания.
Компромиссы между сопротивлением и эффективностью
В активной схеме защиты по переменному току TBU-устройство включено последовательно в линию сети. В лабораторной установке Bourns использовались четыре параллельно установленных устройства TBU-CA085-500-WH. Номинальный ток срабатывания каждого из них составляет 750 мА; сопротивление: 10,7 Ом; напряжение отключения: 850 в.
Ток срабатывания составного устройства: 3 А; сопротивление: 2,7 Ом.
В таком виде схема защиты представляет собой компромиссное решение между стоимостью и дополнительной стоимостью, обеспечиваемой сопротивлением TBU-устройства. величина тока срабатывания не важна, если его достаточно для поддержки пускового и рабочего токов защищаемой нагрузки. При срабатывании TISP-устройства ток короткого замыкания из линии переменного тока мгновенно отключит TBU-устройство.
Сопротивление TBU-устройства может вызывать потери мощности, как видно из рисунков 11-12. Заметим, что более высокие пиковые токи, возникающие в «режиме защиты» с ограничением, в нормальном рабочем режиме приведут к увеличению потерь в сравнении с токами, форма которых близка к синусоидальной. В таких случаях следует найти приемлемый компромисс между стоимостью и эффективностью.
Рис. 11. Эффективность защитного устройства для уличного светильника при 50 Вт
Рис.
12. Эффективность защитного устройства для блока питания компьютера с нагрузкой 43 Вт
Выводы
Универсальная конструкция, в которой используется SMD-предохранитель SinglFuse вместе с гибридным защитным устройством IsoMOV, обеспечивает постоянную защиту по переменному току с помощью четырех небольших компонентов. Прежде реализация такой защиты не представлялась возможной с помощью компонентов гораздо большего размера, что повышало риск возгорания и разрушения.
Компания Bourns предлагает современные компоненты, площадь которых не превышает одного квадратного дюйма, для защиты входов сетей переменного тока. Благодаря тому, что работа этих компонентов точно скоординирована, они защищают друг друга и нагрузку от перенапряжения, вызванного разрядами молний, шума и скачков напряжения в сетях переменного тока, а также в любых других состояниях перенапряжения, которые в противном случае могли бы повредить эксплуатируемое оборудование.
Опубликовано в журнале «Электронные Компоненты» №12, 2021 г.
Техподдержка: [email protected]
Принцип работы и меры защиты варистора
Каждый день мы видим варисторы в энергосистемах, ограничителях перенапряжения, системах безопасности и защите двигателей. В схему включен варистор для реализации функций подавления напряжения и защиты цепи. В этой статье речь пойдет о принципе работы и мерах защиты варистора.
Варистор является широко используемым электронным компонентом, который может подавлять переходное напряжение и используется в схемах адаптера для защиты от перенапряжений и переходных процессов. В нормальных рабочих условиях варисторы могут защитить важные компоненты, такие как интегральные схемы и другие схемы и оборудование, чтобы предотвратить повреждение компонентов из-за электростатического разряда, скачков напряжения и других переходных токов.
В процессе адаптации инженеры могут подключить варистор к защищаемой цепи параллельно.
После завершения параллельного соединения, если напряжение системы цепи мгновенно превышает предельное значение, сопротивление резистора быстро падает и пропускает большой ток, чтобы предотвратить повреждение устройства мгновенным перенапряжением.
Когда входное напряжение ниже рабочего напряжения электроприбора, сопротивление варистора чрезвычайно велико, что в основном представляет собой состояние разомкнутой цепи, поэтому это не повлияет на нормальную работу устройства или электрического оборудования. Адаптер питания, подключенный к варистору, компенсирует искровую цепь и пусковой ток, возникающие во время рабочего процесса.
При наложении импульса перенапряжения на сеть электроснабжения после подключения варистора пиковая форма перенапряжения сглаживается и ограничивается определенной амплитудой. При размыкании или замыкании цепи индуктивной и емкостной нагрузки в форме волны постоянного тока появляется всплеск переключения, и варистор может поглощать это обратное электрическое наступление в цепи, эффективно защищая цепь переключения от повреждения.
Варистор может эффективно выполнять работу по защите цепи, поскольку сам варистор обладает преимуществами выдерживаемого импульсного тока напряжения, небольшого температурного коэффициента сопротивления и небольшого размера. Это может помочь адаптеру обеспечить стабильную работу при условии интеграции требований к небольшой упаковке. Варистор очень полезен, мы должны знать, как правильно использовать роль варистора.
Dongguan Zhixu Electronic Co., Ltd. (также JYH HSU(JEC)) предлагает полный спектр моделей варисторов и конденсаторов с гарантированным качеством. JEC прошла сертификацию системы менеджмента качества ISO9001:2015; Защитные конденсаторы JEC (конденсаторы X и конденсаторы Y) и варисторы прошли национальную сертификацию основных промышленных держав по всему миру; Керамические конденсаторы, пленочные конденсаторы и суперконденсаторы JEC соответствуют показателям защиты окружающей среды. У нас более 30 лет производственного опыта. Если у вас есть технические вопросы или вам нужны образцы, пожалуйста, свяжитесь с нами.
Принцип работы и критерии выбора варистора

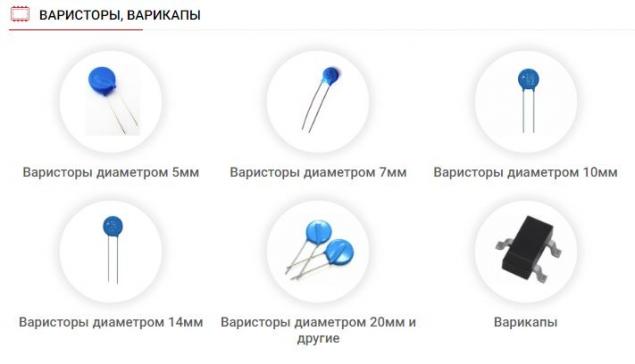

На электронном рынке мы можем видеть различные типы варисторов, размеры Φ5, Φ7, Φ10, Φ14, Φ25, Φ32 и т. д. Варисторы могут использоваться для защиты от молнии и защита цепи в разных цепях. Эта статья поможет вам понять принцип работы, функции и критерии выбора варисторов.
Обзор варистора:
Варистор представляет собой резисторный прибор с нелинейной вольт-амперной характеристикой. Он в основном используется для ограничения напряжения, когда цепь подвергается перенапряжению, и поглощения избыточного тока для защиты чувствительных устройств.
Принцип работы варистора:
Варистор является защитным устройством, ограничивающим напряжение. Из-за нелинейных характеристик варистора, когда между двумя полюсами варистора возникает перенапряжение, варистор может ограничивать напряжение до относительно фиксированного значения, тем самым выполняя задачу защиты последующей цепи. Основные параметры варистора: напряжение варистора, ток, емкость перехода, время отклика и т.
д.
Роль варистора:
Даже когда ток, протекающий через варистор, резко увеличивается, воздействие на другие цепи будет незначительным, поэтому варистор может уменьшить влияние перенапряжения на последующие чувствительные цепи. С помощью этой функции можно подавить аномальное перенапряжение, часто возникающее в цепи, и защитить цепь от повреждений, вызванных перенапряжением.
Критерии выбора варисторов следующие:
1. Категорически запрещается устанавливать РДР вблизи нагревательных или горючих компонентов — должен быть обеспечен зазор более 3 мм.
2. Если варистор подключен между токоведущей частью устройства и металлическим корпусом, необходимо принять меры во избежание поражения электрическим током.
3. Варистор не должен работать в условиях высокой температуры и высокой влажности, таких как солнечный свет, ветер, дождь, водяной пар, песчаная пыль, соляная роса и вредные газы. При необходимости используйте защитную коробку для защиты.
4.
