Варистор проверка мультиметром: Как правильно проверить варистор или другой тип резистора мультиметром.

Как проверить варистор мультиметром? www.mirdetali.ru

Варистор – это электрический элемент, сопротивление которого может изменяться в зависимости от того, какое напряжение на него поступает.

Сопротивление варистора зависит от того, какое напряжение на него поступает. Как правило, до порогового значения, сопротивление варистора велико (более 1-2 мегаОм). При переходе порогового значения напряжение, сопротивление варистора стремительно снижается. Эта особенность варистора отлично помогает в защите электроники от импульсных скачков высокого напряжения. Ведь ток импульса в таком случае идет через варистор и рассеивается в виде тепла.
Однако, если пороговое значение напряжения поддерживается длительное время, то варистор перегревается и “сгорает”.

“Сгорает” в кавычках, так как варистор зачастую взрывается. Или его коротит, и тогда может произойти воспламенение. Для этого и ставят предохранитель перед варистором.

Кстати, при замене плавкого предохранителя, советуем заодно проверить и варистор. Очень часто, что выходом из строя предохранителя бывает умерший варистор. Если этого не сделать, при следующем же скачке напряжения вы рискуете большим, чем варистор и предохранитель.

Для избежание случаев возгорания в варисторы начали впаивать термисторы. Термистор поглощает излишнюю тепловую энергию, что дополнительно предохраняет вашу технику от сгорания. Такие варисторы продаются сразу в сборе.

Изготовление варистора

Объясняется все это устройством варистора. Состоит варистор из полупроводника и различных материалов для связывания. Распространена такая связка – карбид кремния и эпоксидная смола. Их сплавляют при высоких температурах. Затем, поверхность варистора покрывается металлом и припаиваются выходы.

Способность проводить большое напряжение через себя варистором обеспечивается материалом – кремнием. При нагревании кристаллы карбида кремния значительно уменьшают свое сопротивление. И ток может спокойно проходить по ним.

Однако, все большее распространение получают варисторы из оксида цинка. Они проще в изготовление и могут пропускать через себя более высоковольтные импульсы. Техника их производства схожа с производством керамических варисторов.

Варисторы бывают различных форм – колбочки, палочки, диски. Все зависит от производителя.

Применение варистора

Варисторы применяются в большинстве бытовой электроники по всему миру. Их можно встретить практически в любой электронике. Они есть и в автомобильной электронике, в сотовой технике и бытовой, сетевых фильтрах и компьютерном железе.
Кстати говоря, хороший блок питания, от китайского отличается наличием варистора у первого. Поэтому, хороший блок питания куда более живуч и ремонтопригоден.

Умельцы, при сборе своих подделок из светодиодных ламп также используют варисторы. А особые умельцы умудряются размещать их в розетках и вилках. Что только не придумаешь для обеспечения защиты своей электроники, если в доме проблема со скачками напряжения.
Сфера их применения обширна. Это могут быть и установки с напряжением 20кВ и с напряжением в 3В. Это может быть сеть с переменным током, а может быть и с постоянным. Воистину, варисторы можно встретить практически везде.

Так какие же варистор характеристики имеет?

Как правило, для описания варистора используют вот такие параметры:

Емкость варистора в закрытом состоянии. Во время работы её значение может меняться. При особенно большом токе – уменьшается практически до нуля. Обозначается как Со.

Максимальная энергия в Джоулях, которую может поглотить варистор за один импульс. Обозначается W.
Максимальное значение импульсного тока, при 8/20мс. Обозначается как Iрр.
Среднее квадратичное значение переменного напряжения в цепи. Обозначается как Um.
Предельное напряжение при постоянном токе. Обозначается как Um=.
Для приблизительных расчетов рабочего напряжения советуем использовать значение Un не больше 0,6 с переменным током и 0,8 с постоянным.

В сетях 220В используют варисторы с минимальным классификационным напряжением (Un) от 380 до 430 В.
Не следует забывать и о емкости варистора при подборе. Как правило, она зависит от размера варистора. Так, варистор TVR 20 431 имеет емкость 900пФ, а TVR 05 431 – 80 пФ. Эти величины всегда можно подглядеть в справочном материале.

На схемах варистор обозначается следующим образом

RU – это обозначение самого варистора. Цифра рядом с RU – номер по порядку. То есть, какое это по счету варистор в цепи. Буква U снизу слева у косой, проходящей через варистор, означает, что данный элемент имеет способность менять напряжение. Также, зачастую на схемах указывается маркировка варистора. О маркировке и её расшифровке мы поговорим ниже.

Защита варистором техники

Варисторная защита применяется в бытовых приборах. Они могут быть припаянными в саму плату, или же выведены и закреплены отдельными проводами. Варисторы необходимо подключать параллельно. Подключать их последовательно просто не имеет смысла. Ток по цепи в таком случае проходить просто не будет.

Как работает варисторная защита?

Например, рядом с вашим домом ударила молния. Или она могла попасть в ЛЭП. В сети происходит скачек напряжения. Варистор его поглощает и, если импульс слишком сильный/продолжительный – варистор умирает.
То есть, варистор гарантия того, что ваша чувствительная электроника не сгорит от скачка напряжения. Однако, следует помнить, что варистор может стать точкой короткого замыкания, во время длительной работы при максимальном напряжении.

Выше мы описали несколько способов как этого избежать. Брать варисторы с термисторами или же включать в цепь предохранители.
Если все максимально упростить: при низком напряжении варистор – блокирующее устройство, при высоком – проводящее.

Выбор варистора

Чтобы эффективно и гарантированно защитить вашу технику, к выбору варистора необходимо подойти с умом.
Как правило, для защиты бытовой техники используют варисторы с пороговым значением напряжения от 275 до 430 В. Особо углубляться в подбор варисторов с учетом других значений (емкость и т.п) мы вдаваться не будем. Тут есть множество нюансов, которые в формате этой статьи просто не удастся рассмотреть. Для более точного подбора варистора можем посоветовать использование справочников по варисторам. В них указаны все характеристики, которыми обладает тот или иной варистор. Что позволит вам выбрать наиболее подходящий для ваших целей и задач.

Еще одним важным параметром при выборе варистора является скорость срабатывания. Как правило, у большинства варисторов она составляет около 25 нс. Но не всегда этого хватает.

Тогда вам подойдут варисторы с меньшим временем срабатывания. Недостижимым идеалом по скорости срабатывания являются варисторы, изготовленные по технологии многослойной структуры SIOV-CN. Их скорость срабатывания может составлять менее 1 не.

Такие варисторы необходимы для защиты от статического электричества. В бытовой технике, такие варисторы практически не применяются.

Гарантом жизни вашей техники при любых скачках напряжения, может послужить варистор, установленный на нуле. Естественно, с учетом того, что он установлен и на фазе тоже.

Слышали, наверно, про случаи, когда сразу у множества людей сгорала электроника? Это происходит как раз из-за того, что по проводам идет только фаза. Варистор предохраняет и от этого.

Плюсы использования варистора

Варистор – он как автомат калашникова. Прост, надежен, дешев. И распространен повсеместно. Он всегда сработает и не подведет. Область его применения огромна. Как мы выше писали от 20кВ до 3В. Ну и про время срабатывания забывать не стоит. 25нс у среднего варистора – весьма неплохо. А есть экземпляры, со скоростью срабатывания ниже 0,5 не.

Но, как и у всего в этом мире, у варистора есть и недостатки.
К таковым относится низкочастотных шум во время работы, большая емкость варистора (от 70 до 3000 пФ) и склонность материалов варистора к устареванию.
Плюсы варистора превалируют над минусами. Именно поэтому он получил столь широкое распространение. Как и автомат калашникова.

Как проверить варистор?

Вот 3 способа, доступных практически каждому:

1. Осмотр
2. Проверить варистор мультиметром
3. Прозвонить цепь.

Начнем с самого простого способа – посмотреть на варистор

Для доступа к нему придется разобрать бытовой прибор и очистить его от пыли. Тут вам понадобится отвертка и щеточка. Запыленность – основная проблема блоков питания.
Поврежденный варистор можно обнаружить по трещинам на корпусе, вздутиям, явным признакам воздействия высоких температур. (Как минимум немного оплавленный корпус, как максимум – следы короткого замыкания).

Варистор покрыт снаружи, как правило, керамикой или эпоксидным покрытием. При перегревании варистора – покрытие трескается.

Мультиметр

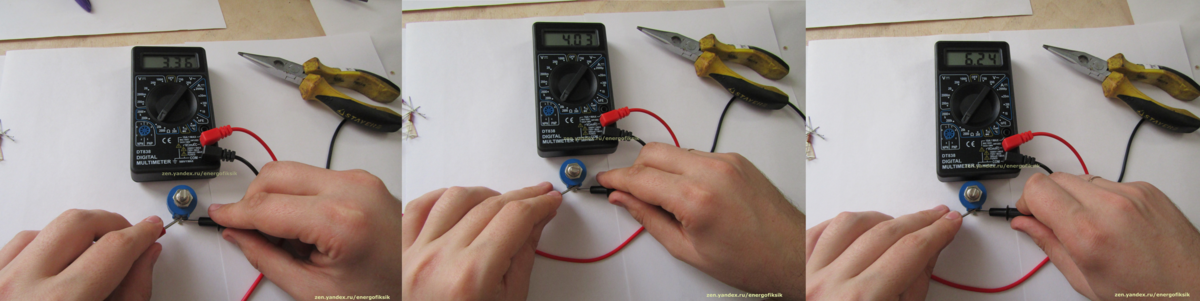

Проверить варистор мультиметром довольно просто. Выставляем на мультиметре предел измерения. Выкручиваем его на максимум, как правило это 2 мегаОма (2МОм, 2М, реже 2000К). При измерении, мультиметр должен показывать сопротивление ближе к бесконечности. Зачастую, он показывает 1-2 мегаома.

Касаться варистора руками при измерении нельзя! В таком случае мультиметр покажет вам сопротивление вашего тела, а не варистора.

Прозвон

При прозвоне придется отпаять одну из ножек варистора из цепи. Прозвон, следует осуществлять с разных направлений. Рабочий варистор не прозванивается, что понятно. Ток через него не идет. Сопротивление не позволяет.

Маркировка варистора

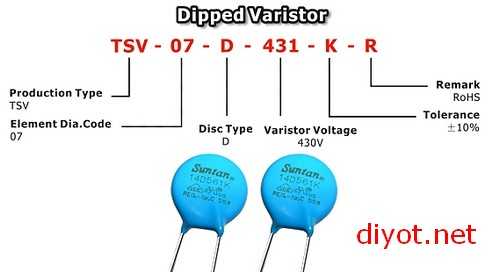

Если же ваш варистор вышел из строя, то для его замены нам здорово поможет знание маркировки варистора. Сама маркировка располагается на корпусе и представляет собой набор латинских букв и цифр. Несмотря на разных производителей, в большинстве своем, маркировка на варисторах не сильно отличается и её вполне возможно прочитать.

В качестве примера, приведем 2 разных варистора от разных производителей:

• CNR -12D182K
• ZNR V12182U.

Первая цифра 12 – обозначает диаметр варистора в миллиметрах. Вторая цифра – 182К напряжение открытия. 18 – напряжение, 2- коэффициент. CNR же – обозначение материала варистора. В данном конкретном примере, варистор изготовлен из оксидов металлов.

K – используется для обозначения класса точности. То есть, если написано на корпусе варистора – 275К, то К – точность 10%, а 275 – напряжение открытия. И напряжение открытия рассчитывается так – 275 +- 27,5.
То есть, например, наш варистор 20D471K можно заменить варистором TVR20471. Или любым другим аналогом варистора. Например – SAS471D20. Нужно лишь знать основные принципы маркировки.

Правда, с отечественными варисторами так не получится. Придется воспользоваться справочными материалами. Наши варисторы обозначаются так – СН2-1, ВР-1 и СН2-2. Например: CН-2 – оксидо цинковые варисторы. Но узнать это можно только из справочных материалов.

Что делать, если у вашего варистора стерта маркировка?

Узнать, на какое напряжение рассчитан ваш варистор вам поможет мегомметр. Чтобы проверить варистор, надо подключить его к мегомметру и прогонять его по пределам. То есть, если варистор на 470В, то проверять его стоит на 500В.

Есть способ, с использованием блока питания. Правда, для этого нужен блок питания, с регулируемым напряжением и максимальной силой тока. Силу тока нужна выставить такую, чтобы варистор не сгорел. А как мы писали выше, они имеют тенденцию взрываться.

Соответственно, перед подключением его следует визуально осмотреть. Если на корпусе варистора имеются трещины, вздутия, визуально видно, что он плавился – то такой варистор точно не рабочий. Но зачастую – это трещины. Материал варисторов склонен к старению, об этом всегда следует помнить. Варисторы, с такими повреждениями, можно не проверять. Они не рабочие.

принцип работы, характеристики, назначение. Как работает варистор?

Содержание:

Общие сведения

Варистор (varistor) является полупроводниковым резистором, уменьшающим величину своего сопротивления при увеличении напряжения. Условное графическое обозначение (УГО) представлено на рисунке 1, на котором изображена зависимость сопротивления радиокомпонента от величины напряжения. На схемах обозначается znr. Если их больше одного, то обозначается в следующем виде: znr1, znr2 и т. д.

Рисунок 1 — УГО варистора.

Многие начинающие радиолюбители путают переменный резистор и варистор. Принцип действия, основные характеристики и параметры этого элемента отличаются от переменного резистора. Кроме того, распространенной ошибкой составления электрических принципиальных схем является неверное его УГО. Варистор выглядит как конденсатор и распознается только по маркировке.

Виды варисторов

По внешнему виду бывают:

• пленочные;
• в виде таблеток;
• стержневой;
• дисковый.

Стержневые могут снабжаться подвижным контактом. Выглядеть они будут соответственно названию. Кроме того, бывают низковольтные, 3—200 В и высоковольтные 20 кВ. У первых ток колеблется в пределах 0,0001—1 А. На обозначение по схеме это никак не влияет. В радиоаппаратуре, конечно, применяют низковольтные.

Чтобы проверить работоспособность варистора необходимо обратить внимание на внешний вид. Его можно найти на входе схемы (где подводится питание). Так как через него проходит очень большой ток — по сравнению с защищаемой схемой — это, как правило, сказывается на его корпусе (сколы, обгоревшие места, потемнение лакового покрытия). А также на самой плате: в месте пайки могут отслаиваться монтажные дорожки, потемнение платы. В этом случае его необходимо заменить.

Однако, даже если нет видимых признаков, варистор может быть неисправным. Чтобы проверить его исправность придется отпаять один его вывод, в противном случае будем проверять саму схему. Для прозвонки обычно используется мультиметр (хотя можно, конечно, и мегомметр попробовать, только необходимо учитывать напряжение, которое он создает, чтобы не спалить варистор). Прозвонить его несложно, подключение производится к контактам и измеряется его сопротивление. Тестер ставим на максимально возможный предел и смотрим, чтобы значение было не меньше несколько сотен Мом, при условии, что напряжение мультиметра не превышает напряжение срабатывания варистора.

Впрочем, бесконечно большое сопротивление, при условии, что омметр довольно мощный (если можно это слово использовать), это также говорит о неисправности. При проверке полупроводника необходимо помнить что это всё-таки проводник и он должен показать сопротивление, в противном случае мы имеем полностью сгоревшую деталь.

Принцип действия варисторов

В обычном состоянии варистор имеет очень большое сопротивление (по разным источникам от сотен миллионов Ом до миллиардов Ом). Он почти не пропускает через себя ток. Стоит напряжению превысить допустимое значение, как прибор теряет свое сопротивление в тысячи, а то и в миллионы раз. После нормализации напряжения его сопротивление восстанавливается.

Если варистор подключить параллельно электроприбору, то при скачке напряжения вся нагрузка придется на него, а приборы останутся в безопасности.

Принцип работы варистора, если объяснять на пальцах, сводится к следующему. При скачке в электрической сети он выполняет роль клапана, пропуская через себя электрический ток в таком объеме, чтобы снизить потенциал до необходимого уровня. После того как напряжение стабилизируется этот «клапан» закрывается и наша электросхема продолжает работать в штатном расписании. В этом и состоит назначение варистора.

Маркировка и основные параметры

Маркировка варисторов отличается, поскольку каждый производитель этих радиокомпонентов имеет право устанавливать ее самостоятельно. Это, прежде всего, связано с его техническими характеристиками. Например, различия по напряжениям и необходимым уровням тока для его работы.

Среди отечественных наиболее распространенным является К275, а среди импортных — 7n471k, 14d471k, kl472m и ac472m. Наибольшей популярностью пользуется варистор, маркировка которого — CNR (бывают еще hel, vdr, jvr). Кроме того, к ней прикрепляется цифробуквенный индекс 14d471k, и расшифровывается этот вид обозначения следующим образом:

1. CNR — металлооксидный тип.
2. 14 — диаметр прибора, равный 14 мм.
3. D — радиокомпонент в форме диска.
4. 471 — максимальное значение напряжения, на которое он рассчитан.
5. К — допустимое отклонения классификационного напряжения, равное 10%.

Существуют технические характеристики, необходимые для применения в схеме. Это связано с тем, что для защиты различных элементов цепи следует использовать различный тип полупроводникового сопротивления.

Их основные характеристики:

1. Напряжение классификации — значение разности потенциалов, взятое с учетом того, что сила тока, равная 1 мА, протекает через варистор.
2. Максимальная величина переменного напряжения — является среднеквадратичным значением, при котором он открывается и, следовательно, величина его сопротивления понижается.
3. Значение постоянного максимального напряжения, при котором варистор открывается в цепи постоянного тока. Как правило, оно больше предыдущего параметра для тока переменной амплитуды.
4. Допустимое напряжение (напряжение ограничения) является величиной, при превышении которой происходит выход элемента из строя. Указывается для определенной величины силы тока.
5. Поглощаемая максимальная энергия измеряется в Дж (джоулях). Эта характеристика показывает величину энергии импульса, которую может рассеять варистор и при этом не выйти из строя.
6. Время реагирования (единица измерения — наносекунды, нс) — величина, требуемая для перехода из одного состояния в другое, т. е. изменение величины сопротивления с высокой величины на низкую.
7. Погрешность напряжения классификации — отклонение от номинального его значения в обе стороны, которое указывается в % (для импортных моделей: К = 10%, L = 15%, M = 20% и Р = 25%).

После описания принципа работы, особенностей маркировки и основных характеристик следует рассмотреть сферы применения варисторов.

Что делать, если у вашего варистора стерта маркировка?

Узнать, на какое напряжение рассчитан ваш варистор вам поможет мегомметр. Чтобы проверить варистор, надо подключить его к мегомметру и прогонять его по пределам. То есть, если варистор на 470В, то проверять его стоит на 500В.

Есть способ, с использованием блока питания. Правда, для этого нужен блок питания, с регулируемым напряжением и максимальной силой тока. Силу тока нужна выставить такую, чтобы варистор не сгорел. А как мы писали выше, они имеют тенденцию взрываться.

Варистор со стёртой маркировкой

Соответственно, перед подключением его следует визуально осмотреть. Если на корпусе варистора имеются трещины, вздутия, визуально видно, что он плавился – то такой варистор точно не рабочий. Но зачастую – это трещины. Материал варисторов склонен к старению, об этом всегда следует помнить. Варисторы, с такими повреждениями, можно не проверять. Они не рабочие.

Множество варисторов по хорошим ценам на алиэкспресс — кликай.

Подробнее о варисторах в видео:

Свойства варистора

Основное свойство варистора заключается в его особенности сокращать своё собственное сопротивление в зависимости от поступающего на него напряжения. Чем выше подаётся напряжение, тем более меньшим сопротивлением он начинает обладать. Варисторы подключаются в электрическую плату параллельно защищаемому устройству, в штатном режиме варистор работает при номинальном напряжении того устройства, которое он защищает.

В обычном режиме электричество проходящее сквозь варистор ничтожно мало, и поэтому он в подобных условиях выполняет роль изолятора.

Если возникает резкий скачок электричества варистор из-за нелинейной своей характеристики мгновенно сокращает значение своего сопротивления до десятых долей Ома и снимает нагрузку с общей сети, защищая ее, излучая теплом излишек полученной энергии. В подобных ситуациях сквозь варистор может мгновенно проходить напряжение силой в тысячи ампер.

Варистор совершенно безынерционный прибор, как только увеличивается напряжение в сети, в нём тотчас же падает его сопротивление.

Применение приборов

Варисторы применяются для защиты электронных устройств от скачкообразного напряжения, амплитуда которого превышает номинальное значение питания. Благодаря применению в блоках питания полупроводникового резистора, появляется возможность избежать множества поломок, которые могут вывести электронику из строя. Широкое применение варистор получил и в схеме балласта, который применяется в элементах освещения.

В некоторых стабилизаторах величин напряжения и тока также используются специализированные полупроводниковые резисторы, а варисторы-разрядники с напряжением более 20 кВ применяются для стабилизации питания в линиях электропередач. Его можно подключить также и в схему проводки (схема 1), защитив ее от перегрузок и недопустимых амплитудных значений тока и напряжения. При перегрузке проводки происходит ее нагрев, который может привести к пожару.

Схема 1 — Подключение варистора для сети 220В.

Низковольтные варисторы работают в диапазоне напряжения от 3 В до 200 В с силой тока от 0,1 до 1 А. Они применяются в различной аппаратуре и ставятся преимущественно на входе или выходе источника питания. Время их срабатывания составляет менее 25 нс, однако этой величины для некоторых приборов недостаточно и в этом случае применяются дополнительные схемы защиты.

Однако технология их изготовления не стоит на месте, поскольку создала радиоэлемент с временем срабатывания менее 0,5 нс. Этот полупроводниковый резистор изготовлен по smd-технологии. Конструкции дискового исполнения обладают более высоким временем срабатывания. Многослойные варисторы (CN) являются надежной защитой от статического электричества, которое может вывести из строя различную электронику. Примером использования является производство мобильных телефонов, которые подвержены воздействию статических разрядов. Этот тип варисторов также получили широкое применение в области компьютерной технике, а также в высокочувствительной аппаратуре.

Варистор 14D471K

Функционально варистор представляет собой резистор с сопротивлением, зависящим от поданного на его выводы напряжения. При малых значениях напряжения сопротивление варистора составляет сотни мегаом.

Выше определенного напряжения сопротивление варистора резко снижается. Таким образом, происходит шунтирование электрической цепи при превышении заданного значения напряжения.

Варистор 14D471K имеет следующие характеристики:

• классификационное напряжение варистора — 470 В;
• максимальное рабочее переменное напряжение — 300 В;
• максимальное рабочее постоянное напряжение — 385 В;
• максимальный ток (пиковый) — 4500, А;
• энергия рассеяния — 120 Дж.
• Типовое время реакции на превышение напряжения — 10 нс (максимальное время — 25 нс).

Выбор варистора

Чтобы эффективно и гарантированно защитить вашу технику, к выбору варистора необходимо подойти с умом.
Как правило, для защиты бытовой техники используют варисторы с пороговым значением напряжения от 275 до 430 В. Особо углубляться в подбор варисторов с учетом других значений (емкость и т.п) мы вдаваться не будем. Тут есть множество нюансов, которые в формате этой статьи просто не удастся рассмотреть. Для более точного подбора варистора можем посоветовать использование справочников по варисторам. В них указаны все характеристики, которыми обладает тот или иной варистор. Что позволит вам выбрать наиболее подходящий для ваших целей и задач.

Еще одним важным параметром при выборе варистора является скорость срабатывания. Как правило, у большинства варисторов она составляет около 25 нс. Но не всегда этого хватает.

Тогда вам подойдут варисторы с меньшим временем срабатывания. Недостижимым идеалом по скорости срабатывания являются варисторы, изготовленные по технологии многослойной структуры SIOV-CN. Их скорость срабатывания может составлять менее 1 не.

Такие варисторы необходимы для защиты от статического электричества. В бытовой технике, такие варисторы практически не применяются.

Гарантом жизни вашей техники при любых скачках напряжения, может послужить варистор, установленный на нуле. Естественно, с учетом того, что он установлен и на фазе тоже.

Слышали, наверно, про случаи, когда сразу у множества людей сгорала электроника? Это происходит как раз из-за того, что по проводам идет только фаза. Варистор предохраняет и от этого.

Изготовление варистора

Объясняется все это устройством варистора. Состоит варистор из полупроводника и различных материалов для связывания. Распространена такая связка – карбид кремния и эпоксидная смола. Их сплавляют при высоких температурах. Затем, поверхность варистора покрывается металлом и припаиваются выходы.

Конструкция варистора

Способность проводить большое напряжение через себя варистором обеспечивается материалом – кремнием. При нагревании кристаллы карбида кремния значительно уменьшают свое сопротивление. И ток может спокойно проходить по ним.

Однако, все большее распространение получают варисторы из оксида цинка. Они проще в изготовление и могут пропускать через себя более высоковольтные импульсы. Техника их производства схожа с производством керамических варисторов.

Варисторы бывают различных форм – колбочки, палочки, диски. Все зависит от производителя.

Разные формы варисторов

Пример реализации защиты

На рисунке 4 показан фрагмент принципиальной схемы БП компьютера, на котором наглядно показано типовое подключение варистора (выделено красным).

Рисунок 4. Варистор в блоке питания АТХ

Судя по рисунку, в схеме используется элемент TVR 10471К, используем его в качестве примера расшифровки маркировки:

• первые три буквы обозначают тип, в нашем случае это серия TVR;
• последующие две цифры указывают диаметр корпуса в миллиметрах, соответственно, у нашей детали диаметр 10 мм;
• далее идут три цифры, которые указывают действующее напряжение для данного элемента. Расшифровывается следующим образом: XXY = XX*10y, в нашем случае это 47*101, то есть 470 вольт;
• последняя буква указывает класс точности, «К» соответствует 10%.

Можно встретить и более простую маркировку, например, К275, в этом случае К – это класс точности (10%), последующие три цифры обозначают величину действующего напряжения, то есть, 275 вольт.

Проверка варистора – осмотр, омметр и мультиметр

При срабатывании данного полупроводникового прибора происходит значительное выделение тепла и варистор может сгореть. Это происходит при большом значении пикового напряжения, при его длительной подаче либо при сочетании обоих факторов.

Способов проверки варистора на дальнейшую работоспособность существует несколько:

• Внешний осмотр. Его не стоит отвергать, так как многие современные схемы плотно упакованы, и нарушение целостности внешней оболочки прибора легко не заметить. Любые трещины, вспучивания или потемнения на корпусе варистора сигнализируют о его выходе из строя.
• Прозвон с помощью мультиметра. Достоверно проверить варистор на исправность мультиметром прямо на плате невозможно — придется выпаивать как минимум один контакт. Важно провести измерение в обоих направлениях, поменяв щупы местами друг с другом. Селектор режимов мультиметра необходимо установить на ячейку «проверка диодов», обычно рядом с ней нарисован символ диода и значок акустической индикации. Целый варистор не прозванивается ввиду своего значительного сопротивления.
• Измерение омметром либо мегаомметром. Следует установить омметр на максимальное значение, в большинстве бытовых приборов таковым является 2 МегаОма. На шкале они могут быт обозначены как 2000К или 2M. В теории измеренное сопротивление должно быть бесконечным, на практике омметр может показать значение сопротивления исправного варистора в 1,5…2 МегаОма. Если прозванивать варистор мегаомметром, важно установить правильное значение напряжения на его выводах. В мощных измерительных приборах оно может быть выше, чем пороговое напряжение открытия варистора. Проще говоря, полупроводниковый предохранитель можно сжечь в процессе проверки.

На практике использование мультиметра для диагностики исправности варисторов встречается не столь часто, так как в большинстве случаев достаточно внешнего осмотра. При замене сгоревшего предохранителя следует обратить внимание на технические характеристики его предшественника, иначе новый варистор выйдет из строя значительно быстрее либо не выполнит свою шунтирующую функцию и допустит повреждение целого электронного блока.

Начнем с самого простого способа – посмотреть на варистор

Для доступа к нему придется разобрать бытовой прибор и очистить его от пыли. Тут вам понадобится отвертка и щеточка. Запыленность – основная проблема блоков питания.
Поврежденный варистор можно обнаружить по трещинам на корпусе, вздутиям, явным признакам воздействия высоких температур. (Как минимум немного оплавленный корпус, как максимум – следы короткого замыкания).

Варистор покрыт снаружи, как правило, керамикой или эпоксидным покрытием. При перегревании варистора – покрытие трескается.

Мультиметр

Проверить варистор мультиметром довольно просто. Выставляем на мультиметре предел измерения. Выкручиваем его на максимум, как правило это 2 мегаОма (2МОм, 2М, реже 2000К). При измерении, мультиметр должен показывать сопротивление ближе к бесконечности. Зачастую, он показывает 1-2 мегаома.

Касаться варистора руками при измерении нельзя! В таком случае мультиметр покажет вам сопротивление вашего тела, а не варистора.

Прозвон

При прозвоне придется отпаять одну из ножек варистора из цепи. Прозвон, следует осуществлять с разных направлений. Рабочий варистор не прозванивается, что понятно. Ток через него не идет. Сопротивление не позволяет.

Что учесть при проверке

Во многих источниках указывается, что номинал любого сопротивления имеет определенный допуск, в пределах которого он может отклоняться от обозначенного на корпусе значения. Здесь чистая арифметика. Если резистор на 150 Ком, а погрешность 10%, это значит, что при проверке мультиметром сопротивление может лежать в пределах от 135 до 165 (КОм).

Этим нередко и руководствуются малоопытные радиолюбители. Варисторы же обозначаются по-другому. После литер «СН» (сопротивление нелинейное) стоят цифры, указывающие на особенности использованного материала и конструкции этого резистора. Следующее за ними число, после которого стоит символ «± … %», показывает предельное напряжение и допуск. Поэтому исправность варистора определяется приблизительно, по величине измеренного сопротивления. Оно должно быть как можно больше (о чем уже сказано выше).

Если номинал всего несколько КОм, то варистор следует заменить. Даже при отсутствии обрыва токопроводящего слоя велика вероятность того, что с такой радиодеталью схема в некоторых случаях будет работать некорректно. Как результат – сбои во всей аппаратуре.

Преимущества и недостатки варисторов

Для использования варистора следует ознакомиться с его положительными и отрицательными сторонами, поскольку от этого зависит защита электроники. К положительным качествам следует отнести следующие:

1. Высокое время срабатывания.
2. Отслеживание перепадов при помощи безинерционного метода.
3. Широкий диапазон напряжений: от 12 В до 1,8 кВ.
4. Длительный срок службы.
5. Низкая стоимость.

У варистора, кроме его достоинств, существуют серьезные недостатки, на которые следует обратить внимание при разработке какого-либо устройства. К ним относятся:

1. Большая емкость.
2. Не рассеивают мощность при максимальном значении напряжения.

Емкость полупроводникового прибора находится в пределах от 70 до 3200 пФ и, следовательно, существенно влияет на работу схемы. Эта величина зависит от конструкции и типа прибора, а также от напряжения. Однако в некоторых случаях этот недостаток является достоинством при использовании его в фильтрах. Значение большей емкости ограничивает величину напряжения.

При максимальных значениях напряжения для рассеивания мощности следует применять варисторы-разрядники, поскольку обыкновенный полупроводниковый прибор перегреется и выйдет из строя. Каждому радиолюбителю следует знать алгоритм проверки варистора, поскольку при обращении в сервисные центры существует вероятность заплатить за ремонт больше, чем он стоит в действительности.

Рекомендации к установке

Если появилась необходимость во включении варистора в электрическую сеть, необходимо помнить о таких важных моментах:

• Всегда следует иметь в виду, что данный прибор не вечен, и наступят такие условия, которые приведут к его взрыву. Чтобы этого не произошло, необходимо использовать специальные защитные экраны, в которые можно поместить весь варистор.
• Следует отметить, что кремневые технические приспособления существенно уступают по своим характеристикам оксидным аналогам. Поэтому лучше всего использовать именно этот вид варистора.

Подведем итог

В данной статье мы узнали, что варистор это тип полупроводникового резистора, имеющий нелинейную ВАХ. Он является надежным и простым средством обеспечения защиты от перегрузки и скачков напряжения.  Варисторы применяются в основном в чувствительных электронных схемах. В случае если питающее напряжение неожиданно превышает нормальное значение, варистор защищает схему за счет резкого снижения собственного сопротивления, шунтируя цепь питания и пропуская через себя пиковый ток, доходящий порой до сотен ампер.

Классификационное напряжение варистора — это напряжение на самом варисторе при протекании через него тока в 1 мА. Эффективность работы варистора в электронной или электрической цепи зависит от правильного его выбора в отношении напряжения, тока и силы энергии всплесков.

Предыдущая

РазноеЗачем нужны сервисы приема СМС и с чем их едят

Следующая

РазноеИмпульсный и аналоговый блоки питания, принципы работы и основные отличия. Что такое импульсный блок питания (ИБП) и как он работает

Как проверить варистор? (Easy Guide)

Варистор или резистор, зависящий от напряжения, представляет собой электронный компонент, используемый для защиты цепей от повреждений, вызванных перенапряжением. Они обычно встречаются в источниках питания, устройствах защиты от перенапряжений и других электрических устройствах. Если вам нужно проверить варистор, важно знать, как это сделать правильно. В этой статье мы обсудим различные способы проверки варистора и дадим несколько полезных советов о том, как получить наиболее точные результаты. Давайте начнем!

Что такое варистор?

Варистор представляет собой полупроводниковое устройство, которое используется для защиты электронных схем от перенапряжения и скачков напряжения. Варисторы также называют резисторами, зависящими от напряжения (VDR), потому что их сопротивление изменяется в ответ на приложенное напряжение.

Существует два типа варисторов: металлооксидные варисторы (MOV) и карбидокремниевые варисторы (SIC) .

MOV являются наиболее распространенным типом варисторов. Они сделаны из смеси оксидов металлов, таких как оксид цинка (ZnO), диоксид марганца (MnO) и диоксид свинца (PbO). MOV обычно используются для защиты от переходных процессов напряжения, таких как удары молнии или скачки напряжения.

SIC изготовлены из карбида кремния (SiC), который представляет собой твердый, хрупкий материал, устойчивый к тепловым ударам и имеющий высокое напряжение пробоя. SIC обычно используются для защиты от событий перенапряжения, таких как электрические неисправности или перебои в подаче электроэнергии.

Варисторы обычно используются в бытовой электронике, такой как телевизоры, компьютеры и сотовые телефоны. Они также используются в промышленных системах управления, телекоммуникационном оборудовании, автомобильной электронике и других приложениях. Варисторы изготавливаются различных форм и размеров в зависимости от области применения. [1], [2]

Как работают варисторы?

Сопротивление варистора уменьшается по мере увеличения напряжения на нем. Это делает варисторы идеальными для защиты электронных схем от перенапряжения и скачков напряжения. Варисторы обычно используются параллельно с защищаемой цепью. Когда происходит событие переходного напряжения, увеличенный ток, протекающий через варистор, вызывает уменьшение его сопротивления, что ограничивает величину тока, который может протекать через защищаемую цепь. Это предотвращает повреждение электроники в цепи.

Варисторы также используются для защиты от ударов молнии. В этом приложении большое количество варисторов соединены параллельно и установлены сверху или рядом с электронным устройством, которое может быть повреждено молнией. При ударе молнии через все варисторы протекает сильный ток, что ограничивает ток, протекающий через устройство, и предотвращает его повреждение.

Их также можно использовать для защиты цепей от скачков напряжения, вызванных импульсными источниками питания и индуктивными нагрузками. В этих случаях варистор подключается последовательно с защищаемой цепью. Когда происходит событие переходного напряжения, увеличенный ток, протекающий через варистор, вызывает уменьшение его сопротивления, что ограничивает величину тока, который может протекать через защищаемую цепь. Это предотвращает повреждение электроники в цепи.

Способность варистора защищать цепь от переходных процессов напряжения определяется его фиксирующим напряжением. Напряжение фиксации определяется как максимальное напряжение, которое может быть приложено к варистору, не вызывая его поломки и короткого замыкания. Напряжение фиксации зависит от состава материала варистора, его геометрии и номинального тока. [1], [[2]

Проверка варистора

Проверка варистора — это процесс, который может выполняться по ряду причин. Одной из наиболее распространенных причин для проверки варистора является производственный процесс, так как это может помочь обеспечить качество и соответствие спецификациям. Кроме того, тестирование варистора может потребоваться, если есть какие-либо опасения по поводу его производительности или надежности. Наконец, периодическое тестирование может помочь обнаружить любые потенциальные проблемы до того, как они станут более серьезными проблемами.

Независимо от причины тестирования, важно понять, как это сделать правильно. Давайте начнем!

Наиболее распространенным методом проверки варистора является измерение сопротивления или напряжения. В этом типе испытаний варистор помещается в цепь, и на нем измеряется сопротивление или напряжение. Это можно сделать с помощью цифрового мультиметра. Затем результаты испытаний можно использовать для определения характеристик варистора, таких как напряжение фиксации и номинальный ток.

Теперь мы выполним шаги этого процесса.

Отключите его от розетки

Первым шагом при проверке варистора является отключение его от розетки. Это поможет избежать любых случайных ударов, а также гарантирует, что устройство не будет включено во время тестирования.

Когда вы откроете крышку розетки, вы увидите варистор, расположенный где-то на печатной плате. Важно знать, какая сторона устройства подключена к земле, а какая — к проводу под напряжением. Чтобы избежать возможной путаницы, может быть полезно пометить каждую сторону варистора, прежде чем отсоединять его от розетки. [2], [3]

Отсоедините и отпаяйте провод варистора

После того, как вы определили, какая сторона устройства подключена к каждому проводу, вы можете начать отсоединять и отпаивать провод. Для этого вам понадобится паяльник и немного припоя.

Будьте очень осторожны при отсоединении и распайке проводов, так как они могут быть очень маленькими и хрупкими. Если возможно, используйте увеличительное стекло, чтобы лучше видеть, что вы делаете. Отсоедините провод плоскогубцами, но будьте осторожны, чтобы не повредить провод.

После того, как провода будут отсоединены и распаяны, отложите их для дальнейшего использования и снимите варистор. [2], [3]

Теперь, когда варистор отключен от розетки, можно переходить к его тестированию.

Использование мультиметра для проверки варистора

Мультиметр — это устройство, используемое для измерения электрических свойств, таких как напряжение, ток и сопротивление. Мультиметр показывает сопротивление в омах (Ом).

При тестировании варистора важно установить мультиметр на правильный диапазон. Наиболее распространенный диапазон для проверки варистора выбирается исходя из номинального значения сопротивления, которое вы планируете измерять.

Для проверки варистора подключите по одному щупу мультиметра к каждому проводу. Убедитесь, что щупы подключены к одной и той же стороне устройства (например, заземление и провод под напряжением).

Если вы получаете показания мультиметра, это означает, что устройство работает и пропускает ток. Результат имеет значение, например, варистор с низким сопротивлением может считаться все еще исправным, но неисправным. Поэтому обязательно примите меры для решения проблемы.

Если вы не получаете показания мультиметра, это означает, что устройство не работает и не пропускает ток. Это может означать, что устройство повреждено или не работает.

После завершения тестирования варистора важно снова прикрепить его к крышке розетки и снова закрыть печатную плату. Обязательно правильно подсоедините и припаяйте провода, чтобы не было опасности случайного удара током.

Если ваш варистор неисправен, важно заменить его как можно скорее. Неисправный варистор может представлять угрозу безопасности, а также может привести к повреждению вашей электрической системы. [2], [3], [4], [5]

Сравнение показателей для проверки варисторов

В этой таблице мы сравниваем различные индикаторы, которые можно использовать для проверки варистора, включая напряжение фиксации, номинальный импульсный ток, номинальную мощность, ток утечки, напряжение пробоя и емкость. Понимая эти индикаторы и соответствующие методы испытаний, вы можете убедиться, что ваши варисторы работают оптимально и обеспечивают необходимую защиту ваших электронных устройств.

Индикатор	Метод испытаний	Допустимый диапазон	Equipment Required
Clamping Voltage	Impulse Test	Within Specified Limits	Impulse Generator
Surge Current Rating	Impulse Test	Within Specified Limits	Impulse Generator
Energy Номинальные параметры	Импульсный тест	В заданных пределах	Генератор импульсов
Ток утечки	Тест постоянного тока	Ниже указанный предел	Д. Заданные пределы	Источник напряжения переменного тока, измеритель емкости

В этой таблице каждая строка представляет отдельный индикатор, который можно использовать для проверки варистора. В первом столбце указано название индикатора, во втором столбце — метод тестирования, использованный для измерения индикатора, в третьем столбце — допустимый диапазон значений индикатора, а в четвертом столбце — оборудование, необходимое для проведения теста.

Показатели, перечисленные в таблице, включают напряжение фиксации, номинальный импульсный ток, номинальную мощность, ток утечки, напряжение пробоя и емкость. Все это важные показатели, которые следует учитывать при тестировании варистора.

Сколько концентраторов USB можно подключить последовательно?

Прочтите другие руководства, чтобы улучшить свои знания в области электроники:

• Как остановить нагревание резисторов?
• Что такое продувочный резистор?
• Как зарядить конденсатор без резистора?

Часто задаваемые вопросы

Как проверить варистор MOV с помощью мультиметра?

Проверить варистор MOV с помощью мультиметра относительно просто . Сначала настройте мультиметр на измерение сопротивления (Ом). Затем подключите выводы мультиметра к двум клеммам варистора MOV. Наконец, наблюдайте за показаниями мультиметра. Если счетчик показывает значение, отличное от нуля, то варистор MOV исправен и обеспечивает определенный уровень защиты от скачков напряжения.

Что произойдет, если варистор выйдет из строя?

В случае выхода из строя варистора он не обеспечивает никакой защиты от скачков напряжения . Кроме того, вышедший из строя варистор может сильно нагреться и стать причиной возгорания. По этой причине важно регулярно проверять варисторы MOV и заменять их в случае отказа.

Варисторы не открываются или замыкаются?

Варисторы могут выйти из строя при размыкании или коротком замыкании, но более вероятно, что они выйдут из строя при коротком замыкании . Короткое замыкание варистора вызовет немедленный скачок напряжения и потенциально может повредить электронное оборудование. Когда варистор выходит из строя, это не вызовет немедленного скачка напряжения, но неисправный компонент все равно может сильно нагреться и создать опасность возгорания. По этой причине важно регулярно проверять варисторы MOV и заменять их в случае отказа.

Как узнать, правильно ли работает варистор?

Наиболее распространенным испытанием варистора является испытание сопротивления . Это измеряет способность устройства сопротивляться электрическому току. Хороший варистор покажет показания мультиметра бесконечность или как минимум более 100 Ом. Если вы не уверены, проверьте техническое описание конкретного варистора, который вы тестируете.

Перегоревший резистор может иметь сопротивление 0 Ом или около того. Это означает, что вам нужно заменить его, чем раньше, тем лучше!

Существуют ли какие-либо особые меры предосторожности, которые необходимо соблюдать при проверке варистора?

Да, при тестировании варистора необходимо соблюдать некоторые особые меры предосторожности. Во-первых, всегда проверяйте варистор с помощью мультиметра/омметра, настроенного на самый высокий диапазон сопротивления. Во-вторых, убедитесь, что выводы омметра не касаются друг друга или чего-либо еще во время измерения. Наконец, не превышайте максимальное номинальное напряжение варистора при его тестировании. Это может привести к повреждению варистора и потенциальному возгоранию.

Каковы преимущества использования варистора?

Использование варистора дает множество преимуществ. Одним из преимуществ является то, что он может помочь защитить ваш дом или офис от скачков напряжения. Еще одним преимуществом является то, что он может помочь продлить срок службы вашей электроники, поглощая избыточное напряжение.

Варисторы также могут использоваться в различных отраслях промышленности, включая телекоммуникации, автомобилестроение и бытовую электронику . Фактически, варисторы часто используются в печатных платах и ​​других чувствительных электронных компонентах, чтобы защитить их от повреждений, вызванных электрическими скачками.

Есть ли недостатки при тестировании варистора?

Потенциальные недостатки тестирования варистора включают повреждение варистора, неправильные методы тестирования и отсутствие надлежащего оборудования. Однако соблюдение надлежащих процедур и использование правильных инструментов сведет к минимуму эти риски.

Также важно отметить, что некоторые варисторы могут быть предназначены только для одноразового использования и не могут быть использованы повторно после испытаний. Всегда консультируйтесь с инструкциями производителя перед тестированием варистора.

Есть ли недостатки при тестировании варистора?

Потенциальные недостатки тестирования варистора включают повреждение варистора, неправильные методы тестирования и отсутствие надлежащего оборудования . Однако соблюдение надлежащих процедур и использование правильных инструментов сведет к минимуму эти риски.

Также важно отметить, что некоторые варисторы могут быть предназначены только для одноразового использования и не могут быть использованы повторно после испытаний. Всегда консультируйтесь с инструкциями производителя перед тестированием варистора.

Самый заметный минус варисторов, однако, это их цена. Варисторы могут быть дорогими, и цена будет только расти по мере увеличения спроса.

Какие ошибки чаще всего допускают при тестировании варистора?

Одна из самых частых ошибок при тестировании варистора заключается в неправильной подготовке прибора к тестированию . Это может быть связано с тем, что вы забыли снять защитные крышки или неправильно подсоединили все провода перед началом теста. Кроме того, люди часто не принимают во внимание номинальное напряжение своего мультиметра при тестировании варистора. Если номинальное напряжение мультиметра слишком низкое, вы можете повредить как варистор, так и мультиметр.

Другая ошибка, которую совершают люди, заключается в том, что не дают достаточно времени для стабилизации варистора после подачи питания . Это может привести к неточным показаниям или даже повреждению устройства.

Имеют ли варисторы полярность?

Нет, варисторы не имеют полярности . Это означает, что они могут быть подключены в любом направлении и при этом работать должным образом. Это связано с тем, что варисторы имеют симметричную конструкцию. Переменные резисторы являются нелинейными устройствами, что означает, что их сопротивление изменяется в зависимости от приложенного к ним напряжения. Это означает, что вам не нужно беспокоиться о том, как они подключены.

Почему может перегореть варистор?

Существует несколько причин, по которым варистор может перегореть. Наиболее распространенной причиной является наличие скачка напряжения, который слишком силен для варистора. Другие причины могут включать физическое повреждение компонента или производственные дефекты.

Если вы подозреваете, что ваш варистор перегорел, первое, что вы должны сделать, это проверить его на наличие явных признаков физического повреждения. Если видимых повреждений нет, то вам нужно будет протестировать компонент, чтобы убедиться, что он неисправен.

Является ли варистор конденсатором?

Нет, варистор не конденсатор . Варистор — это резистор, который изменяет сопротивление в зависимости от напряжения. Конденсатор накапливает энергию в электрическом поле между двумя проводящими пластинами. Варистор не накапливает энергию; скорее, он рассеивает энергию в виде тепла при внезапном повышении напряжения (всплеск напряжения).

Является ли варистор резистором?

Нет, варистор не резистор . Варистор на самом деле является электронным компонентом, который используется для защиты от скачков напряжения, а резистор используется для создания падения напряжения в цепи.

Итак, как видите, и варисторы, и резисторы используются для управления потоком электричества в цепи, но они служат разным целям.

Является ли варистор диодом?

Варистор — это не диод , это электронный компонент, изготовленный из полупроводникового материала с очень высоким сопротивлением электричеству. Хотя он похож на диод, он допускает двунаправленный поток тока, в отличие от диода. Диоды также имеют более низкое динамическое сопротивление, чем варистор.

Из чего сделан варистор?

Варистор изготовлен из материала, который имеет высокое электрическое сопротивление, но при определенных условиях может проводить электричество. Этот материал обычно является полупроводником или изолятором. Варисторы изготавливаются из различных материалов в зависимости от их применения. Например, одни варисторы сделаны из кремния, а другие из углерода. Металлооксидные варисторы изготавливаются из оксида металла, например оксида цинка, и используются в электрических цепях для защиты от скачков напряжения.

Варисторы также могут быть изготовлены из других материалов, таких как керамика или стекло. Однако эти материалы не так распространены, как полупроводники и изоляторы.

Полезное видео: Как проверить варистор

Выводы

Итак, теперь вы немного больше знаете о варисторах и почему они важны. Мы надеемся, что эта статья помогла прояснить любую путаницу и что вы уверены в своей способности их протестировать. Итак, как проверить варистор? С помощью мультиметра! Мультиметр — ваш ключ к измерению сопротивления вашего варистора. Это поможет вам указать сопротивление вашего варистора и правильно ли он работает. Обязательно примите необходимые меры в зависимости от результата, чтобы предотвратить серьезные и опасные проблемы!

Каталожные номера:

1. https://www.circuitstoday.com/varistor-working
2. https://www.utmel.com/blog/categories/resistor/varistor-definition-function-working-and- тестирование
3. https://www.ehow.co.uk/how_7675090_test-varistor.html
4. https://www.electronics-notes.com/articles/test-methods/meters/multimeter-resistance-measurement.php
5. https://eepower.com/resistor-guide/resistor-types/varistor/

Как проверить свечу зажигания с помощью мультиметра?

Проверка исправности варистора мультиметром и без тестера

Электроника чувствительна к качеству электроэнергии. Во время скачков напряжения компоненты выходят из строя. Чтобы уменьшить вероятность такого исхода — используйте варисторы. Это компоненты с нелинейным сопротивлением, которое в нормальном состоянии очень велико, а под действием импульса высокого напряжения резко уменьшается. В результате устройство поглощает всю энергию импульса. В этой статье мы расскажем, как проверить варистор на исправность и отличить сгоревший от целого.

• Причины неисправности
• Методы проверки

Причины неисправности

Варисторы устанавливаются параллельно защищаемой цепи, а последовательно с ней ставят предохранитель. Это нужно для того, чтобы при перегорании варистора при слишком сильном импульсе перенапряжения сгорел предохранитель, а не дорожки платы.

Единственная причина выхода из строя варистора — резкий и сильный скачок напряжения в сети. Если энергия этого скачка больше, чем может рассеять варистор, он выйдет из строя. Максимальная рассеиваемая энергия зависит от размеров компонента. Они различаются диаметром и толщиной, то есть чем они больше, тем больше энергии способен рассеять варистор.

Скачки напряжения могут возникать при авариях на линиях электропередач, во время грозы, при переключении мощных устройств, особенно индуктивных нагрузок.

Методы проверки

Любой ремонт электроники и электрооборудования начинают с внешнего осмотра, после чего переходят к замерам. Такой подход позволяет локализовать большинство неисправностей. Чтобы найти варистор на плате, посмотрите на рисунок ниже — так выглядят варисторы. Иногда их можно спутать с конденсаторами, но отличить можно по маркировке.

Если элемент перегорел и невозможно прочитать маркировку, посмотрите эту информацию на схеме устройства. На плате и на схеме может обозначаться буквами RU. Условное графическое обозначение выглядит так.

Существует три способа быстрой и простой проверки варистора:

1. Визуальный осмотр
2. Позвонить. Это можно сделать мультиметром или любым другим прибором, где есть функция прозвонки цепи.
3. Измерение сопротивления. Это можно сделать омметром с большим пределом измерения, мультиметром или мегомметром.

Варистор выходит из строя, когда через него проходит большой или непрерывный ток. Затем энергия рассеивается в виде тепла, и если ее количество больше определенного расчетного – элемент сгорает. Корпус этих компонентов изготовлен из твердого диэлектрического материала, например, с керамическим или эпоксидным покрытием. Поэтому при выходе из строя чаще всего повреждается целостность внешнего покрытия.

Проверить варистор на работоспособность можно визуально — на нем не должно быть трещин, как на фото:

Следующий способ — проверить варистор тестером в режиме прозвонки. В схеме этого делать нельзя, т. к. звонилка может работать через элементы, соединенные параллельно. Поэтому хотя бы одну его ножку нужно убрать с доски.

Важно: не нужно проверять элементы на исправность без выпаивания с платы — это может дать ложные показания измерительных приборов.

Так как в нормальном состоянии (без подачи напряжения на клеммы) сопротивление варистора велико — его не следует набирать. Прозвонка выполняется в обе стороны, то есть два раза меняя местами щупы мультиметра.

В большинстве мультиметров режим набора номера совмещен с режимом проверки диодов. Его можно найти по значку диода на шкале переключателя режимов. Если рядом с ним стоит знак звуковой индикации, вероятно, у него тоже есть гудок.

Еще один способ проверить мультиметром варистор на пробой – измерить сопротивление. Необходимо настроить прибор на максимальный предел измерений, в большинстве приборов он составляет 2 МОм (мегаом, обозначается как 2М или 2000К). Сопротивление должно быть равно бесконечности. На практике может быть и ниже, в пределах 1-2 МОм.

Интересно! То же самое можно сделать мегаомметром, но он есть не у всех. Следует отметить, что напряжение на выводах мегомметра не должно превышать классификационного напряжения испытуемого компонента.
