Вентиляция с рекуперацией тепла в частном доме 140 м2. Решение

  Нам поступил запрос на организацию приточно-вытяжной вентиляции с рекуперацией в частном доме 140м2, который расположен под Киевом (Вышгородский район) в коттеджном городке «Межречье».

Об объекте

Частный дом 140м2. На первом этаже зал с кухней студио, 1 гостевая спальня, с/у и тех.помещение. На втором этаже: 1 спальня с гардеробом, 1 детская, с/у и лестничный холл.

Спецификой объекта есть наличие второго света, что нужно учитывать при расчете необходимого воздухообмена первого этажа.

Пожелания Клиента

Низкий уровень шума при вентиляции в детской и спальне второго этажа. На первом этаже шум не имеет значения, но обеспечить достаточный воздухообмен для комфортного пребывания гостей 6 человек. В гостевую спальню и на кухню Клиент подводить воздуховоды отказался из соображений дизайна интерьера.

Решение

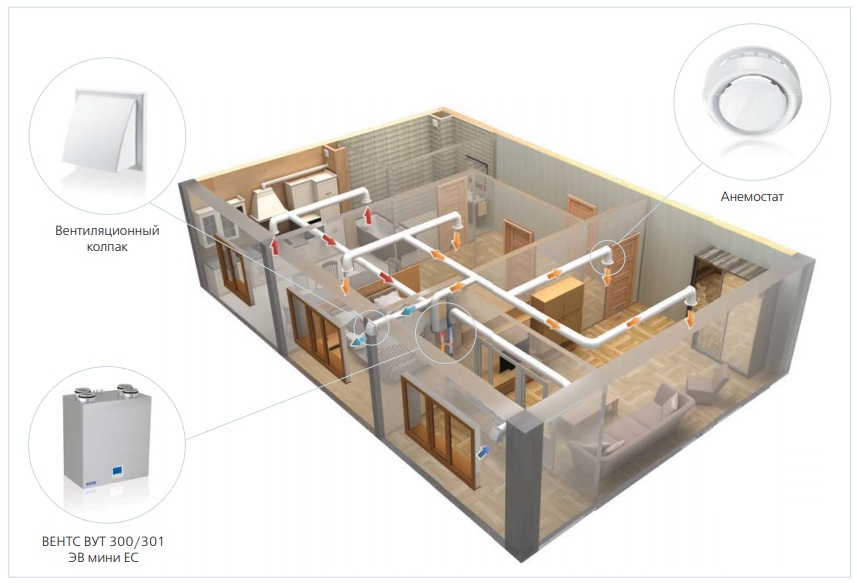

Была подобрана приточно-вытяжная установка с рекуперацией тепла на 400м3/ч MYCOND MV 400i. Было важно, чтобы Клиент имел возможность выставлять недельные графики работы вентиляции для автономной работы. Кроме того Клиент хотел рекуперацию не только тепла, но и влаги, чтобы воздух в доме не осушался. В выбранной приточно-вытяжной установке используется бумажный пластинчатый рекуператор, что соответствует запросу.  Также Клиент не захотел подогревать приточный воздух из за ограниченного количества выделенных на дом кВт электроэнергии.









На первом этаже ПВУ разместили в техническом помещении (бытовке) и зашили гипсокартоном, оставив доступ к ревизии. Отверстиве в последствии Клиент закрыл лючком.


Воздуховоды для подачи свежего воздуха в зал были брошены через санузел и гардероб прихожей. В зале использовались линейные диффузоры LD 2 – 2шт.

Также на первом этаже была организована вытяжка из санузла и бытовки (где сушится белье) отдельной системой на базе вытяжного вентилятора ВЕНТС ТТ 125.

Подачу свежего воздуха на второй этаж вывели через отведенный канал изолированным воздуховодом диаметром 200 мм. Далее по второму этажу пошла разводка подачи свежего воздуха воздуховодами диаметром 100мм в спальню и детскую. Воздуховод приточного воздуха проложили параллельно воздуховоду фанкойла и выполнили врезку в общий адаптер, что позволяет использовать 1 решетку общую для подачи воздуха фанкойла и приточного вентиляции.

Вытяжной воздух от зала удаляется воздуховодом 200мм, но не используется решетка, так как потолок зашивался деревянной вогонкой, между которой оставлялись щели по 2мм, а отступ от потолка составлял 1м.

Таким образом, благодаря площади опускного деревянного потолка и щелям между вагонкой обеспечивается отличный забор воздуха из зала не используя решетки, что очень обрадовало Клиента, поскольку он не хотел на темном потолке из термодуба размещать решетку.



(вытяжной воздуховод над деревянным потолком)


Подача свежего воздуха на первый этаж составила 260м3/ч

В спальню второго этажа подается 60м3/ч, а в детскую 50м3/ч. Что в итоге соответствует нормам и запросу Клиента.

После полугода использования системы Клиент доволен, воздуха хватает даже при активном отдыхе в зале 10 гостей. По словам Клиента в доме не застаивается воздух, благодаря работы вентиляционной установки Mycond по выставленному недельному графику, дом вентилируется в отведенное время и дни автоматически.

Зимой Клиент регулярно использовал вентиляцию даже при наружной температуре -10С мороза. Приточный воздух при этом нагревался благодаря рекуперации до +5С, что устраивало Клиента. Зимой использовалась вентиляция на первой скорости и по этому особых теплопотерь Клиент не ощутил.

Кроме проектирования и монтажа системы вентиляции с рекуперацией, наши специалисты по просьбе Клиента смонтировали 2 канальных фанкойла и передали выполненные работы далее сантехникам, которые занимались системой отопления на базе тепловых насосов.





 Вывод

 Специалисты компании ‘Вентбазар’ исполнили все пожелания Заказчика, который нужнался в хорошем возухообмене в частном доме с низким уровнем шума. Важным было также и возможность автономной работы вытяжных установок с предварительными недельными настройками. Кроме того, важно было, чтоб воздух в доме не осушался.
 Предложеная нами приточно-вытяжна установка Mycond и вытяжные вентиляторы ВЕНТС решили все заявленные задачи Заказчика. С помощью данного оборудования, мы создали комфортный микроклимат в доме Клиента.

Выбираем рекуператор для дома, подходящий под условия использования

Автор Евгений Апрелев На чтение 5 мин. Просмотров 5.4k.

Еще совсем недавно приточно-вытяжные системы вентиляции с использованием рекуператора воздуха применялись довольно редко. Позже некоторыми специалистами было определено, что подобная вентиляционная система является просто своего рода необходимостью. В механизм действия данного вида вентиляции заложен принцип процесса рекуперации (обратного получения) – процедура в которой часть тепла (энергии) возвращается из отработанного воздуха для повторного её использования. Теплые воздушные потоки, покидая здание, и соприкасаясь в теплообменнике с холодным потоком воздушных масс, частично их прогревает. В результате наружу попадает полностью «отработанный» загрязненный воздух, а в здание возвращается не просто очищенный, но еще и уже нагретый воздух.

В целях максимального сохранения тепла в помещениях при используемых системах вентиляции на основе нагрева приточных холодных воздушных потоков зачастую применяют специальное оборудование – рекуператоры для дома, размещаемые в установках. Принцип, входящий в основу работы некоторых видов рекуператоров (например, роторных или пластинчатых) сегодня завоевал наибольшую популярность среди существующего широчайшего ассортимента вентиляционных систем.

Основной принцип работы теплообменников

Рекуператор воздуха для дома – является незаменимым оборудованием в достижении чистоты воздуха в домашних условиях. Ведь поддержание здорового микроклимата с помощью встроенных каналов вентиляции, к примеру, на кухне или в ванной комнате, задача практически невыполнимая. В связи с этим установка различных типов систем вентиляции, как приточной, так и вытяжной, поможет сохранить в доме при оптимальном уровне влажности необходимый баланс чистого воздуха.

Учитывая также тот, факт, что используемые при ремонтных работах отделочные материалы зачастую не способные пропускать нужное количество воздуха, а современные технологии энергосбережения, применяемые при обустройстве пластиковых оконных рам, делают комнаты практически герметичными, то единственно правильным решением данных проблемных ситуаций становится установка рекуператора. Помимо покупного устройства, пластинчатый или роторный рекуператор можно сделать своими руками.

Помимо этого, его довольно часто рекомендуют применять в системах вентиляции гаражей, где излишняя влажность может вызвать появление на автомобиле коррозийных налетов, а избыточное количество выхлопов газа и паров топлива отрицательным образом будут влиять на здоровье человека, а также дальнейшую сохранность транспортного средства.

Принцип работы системы на основе рекуператоров достаточно несложен. Данное вентиляционное оборудование состоит из теплообменника, оснащенного 2 камерами, предназначенных для прохождения вытяжных и приточных воздушных потоков. Воздух, попадая в камеры, не перемешивается, а благодаря существенной разности в температуре осуществляется процесс теплообмена – холодные воздушные массы прогреваются, а теплые – охлаждаются. Кроме выравнивания температурных параметров воздуха из теплообменника успешно удаляется образованный в результате физических процессов конденсат.

Исходя из этого, рекуператор считается довольно эффективным устройством для сокращения потерей тепловой энергии, и сохранения материальных вещей в процессе эксплуатации вентиляции. Это оборудование способно сократить до 2/3 удаляемого тепла, то есть создать вторичное его использование в процессе одного технологического цикла.

Базовые направления использования рекуператоров

В зависимости от своего основного предназначения, вида конструкции, площади вентилируемого помещения, месте непосредственной установки рекуператоры могут широко использоваться в различных типах вентиляционных систем. Среди них можно выделить:

  • рекуператор для частного дома – используется в принудительных системах вентиляции приточно-вытяжного образца. Основой подобной системы с применением процесса рекуперации тепла выступает блок вентиляции, который оснащается специальным теплообменником, называемым рекуператором, несколькими вентиляторами, системой автоматики (или управления), а также фильтрами. К вентиляционному блоку подходят 2 воздуховода, через которые загрязненные воздушные массы удаляются и выводятся в специальный дефлектор, размещенный на кровле дома. Также в системах с принудительным забором воздуха может применяться так называемый грунтовый теплообменник, который укладывается в земле и помогает охлаждать воздух летом и нагревать зимой. При этом затраты на отопление и кондиционирование частного дома снижаются в среднем на 30%. Стоимость оснащения дома вентиляцией со встроенным рекуператором обойдется зачастую на порядок больше, чем создание системы с естественной вентиляцией, однако монтаж рекуператора позволяет экономить на отоплении до четверти всей расходуемой теплоты;

  • рекуператор для квартиры – выступает самым экономически выгодным и совершенным оборудованием, предназначенным для систем с механической вентиляцией, и является залогом здоровья всей семьи. В квартирных комплексах обычно создается вентиляционная система на основании моноблочных установок приточно-вытяжного типа с наличием роторных теплоутилизаторов или пластинчатых теплообменников.
    Такое оборудование снижает затраты на нагрев приточных воздушных масс на 85%. Особенно это актуально в современных условиях дефицита снабжения энергией;
  • рекуператор для коттеджа – в связи с тем, что приточно-вытяжные вентиляционные системы с рекуператором предполагают увеличение общей протяженности сети воздухопроводов идеальным вариантом для её размещения станут большие коттеджи или офисные помещения, поскольку здесь уровень экономии электроэнергии будет особо заметен и актуален. При этом во избежание промерзания системы рекомендуется применять в домах коттеджного типа роторные рекуператоры, которые по своим техническим характеристикам менее склонны к воздействию низких температур;
  • рекуператор для бассейна – являются наиболее дешевым, эффективным и экономичным средством для уменьшения влажности. Идеально вписываются в действующие вентиляционные системы. В данном случае осушение воздуха происходит за счет приточного свежего воздуха с меньшим уровнем влажности. Благодаря использованию в приточно-вытяжных установках вентиляции рекуперации тепла существенно экономятся эксплуатационные расходы при обслуживании бассейна в зимний период. Экономия энергии может достигать до 60%, что позволяет снизить необходимый уровень мощности установленного в системе нагревателя в среднем в 2,5 раза. Учитывая высокий показатель относительной влажности в бассейнах, специалисты рекомендуют использовать рекуператоры батарейного типа, как самого оптимального варианта для данного вида помещений. Связано это с тем, что рекуператоры роторного либо пластинчатого типа в подобных условиях поддаются частым замерзаниям и для их дальнейшей эксплуатации понадобится организация дополнительных мер по их защите.

В общем, рекуператор для дома со стороны экономической выгоды полностью себя оправдывает, поскольку эффект от его установки особенно ощутим для частных домовладельцев, которые самостоятельно отапливают свой дом и вынуждены платить за каждый неиспользованный градус.

Рекуператор для частного дома

Зимой это устройство позволяет сэкономить на отоплении, а летом – на охлаждении. К тому же, благодаря рекуператору, удаётся организовать полноценную вентиляционно-обогревательную систему, создающую дополнительный комфорт для проживания в доме.


Вентиляционное оборудование в строящемся доме

Как он работает

Рекуперация тепловой энергии представляет собой теплообменный процесс, при котором поступающий в помещение холодный воздух нагревается за счет удаляемого тёплого. Аналогично происходит рекуперация охлаждения: тёплым приточным воздушным массам передается холод воздуха, выводимого наружу.

Для организации передачи тепла/холода используются специальные устройства – рекуператоры. По сути – это теплообменники, через которые проходят приточные и вытяжные воздушные потоки, не смешиваясь друг с другом.

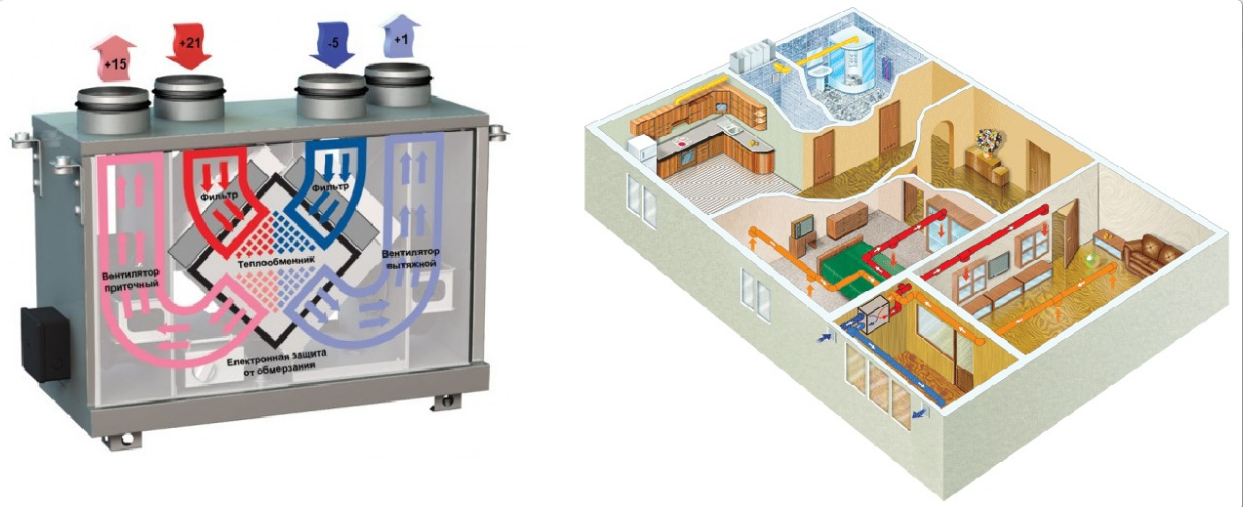

Схема работы рекуператора в составе вентиляционной системы. Рисунок с сайта ventkond.ru

Некоторые модели оснащены электрическим нагревателем небольшой мощности, который автоматически включается в случае, если разница между температурой внутри помещения и снаружи слишком велика. Современные устройства также нередко комплектуются фильтрами , увлажнителями, ионизаторами, системой подавления шума и другими полезными приборами.


Преимущества и недостатки

Благодаря рекуперации сокращается количество тепловой энергии, необходимой для обогрева жилья. Соответственно снижаются и затраты на её выработку. Также можно сэкономить и на работе кондиционера летом. Однако прежде, чем вентиляция на основе рекуперации начнет работать и окупаться – она потребует определенных вложений, которые могут оказаться весьма ощутимыми.

Типы рекуператоров

Для рекуперации в приточно-вытяжной системе выпускают несколько видов агрегатов

Пластинчатый

Конструкция этого типа подразумевает наличие в теплообменнике специальных пластин волнообразной конфигурации, которые изготавливают из листового материала, хорошо проводящего тепло (алюминий, сталь, пластик).

Пластины в количестве 60-70 шт. монтируют в единый блок (радиатор) таким образом, чтобы образованные «волной» каналы шли не параллельно, а перекрестно друг другу. Благодаря этому воздушные массы, имеющие разную температуру не смешиваются между собой.
Так выглядит пластинчатый рекуператор в корпусе ПВУ. Фото с сайта вентиляция-проффи.рф

Основной недостаток – риск обмерзания, возникающий из-за того, что на стенках механизма оседает влага, которую несет с собой теплый поток. Чтобы конденсат не превратился в лед, холодный приточный воздух периодически необходимо пускать напрямую – т.е. в обход рекуператора.


Роторный

В данной модификации в качестве теплообменника выступает ротор – вращающийся цилиндр из гофрированной стали. Нагревшись от вытяжного воздуха, ротор, прокручивается в пол-оборота тут же передает тепло приточному потоку. И далее – по кругу.

Преимущество устройства в том, что оно не подвержено риску обмерзания, поскольку скорость вращения цилиндра регулируется автоматически, благодаря чему на нем не успевает скапливаться влага. Такой агрегат не нуждается в «разморозке», поэтому его эффективность может достигать до 95%



Принцип работы роторного рекуператора. Рисунок с сайта vamnapolzu.ru

Жидкостный

Состоит из двух теплообменников, соединенных между собой трубопроводом с циркулирующим в нем жидким теплоносителем. В качестве последнего обычно применяется раствор пропиленгликоля с дистиллированной водой.

Нагреваясь в теплообменнике в вытяжном канале, жидкость через теплообменник в приточном канале передает тепло поступающему воздуху. Прибор не замерзает и способен обслуживать помещения большой площади. В жилых зданиях применяется редко.


Как выбрать рекуператор?

Оптимальный вариант – изначально проектировать вентиляционную систему со встроенным рекуператором. В данном случае речь идет о приобретении приточно-вытяжной установки (ПВУ), в конструкцию которой уже входит теплообменник.

Основной критерий выбора при этом – производительность всей системы в целом (м³*ч). Рассчитывается она, исходя из общего объема воздуха в помещении. Чтобы его вычислить необходимо площадь дома помножить на высоту потолков ( V = S*H). К полученному результату специалисты рекомендуют прибавить 20% Это поможет учесть сопротивление, с которым воздушные потоки будут встречаться, проходя через различные решетки и фильтры системы.
Вентиляционная система со встроенным рекуператором. Рисунок с сайта essolar.ru

Иногда решение о приобретении рекуператора возникает после того, как вентиляция полностью смонтирована. В итоге появляется задача подобрать устройство для уже готовой и действующей системы воздухообмена.

При выборе следует ориентироваться на суммарный объем приточного воздуха, который проходит через все вентиляторы к теплообменнику. Производительность агрегата должна быть на 25% меньше этого значения, иначе он не будет полноценно работать и может оказаться бесполезным.

Кроме того, необходимо обращать внимание на отверстия для подсоединения воздуховодов. Желательно, чтобы размеры и конфигурация эти отверстий были такими же, как у воздушных каналов в вентиляционной системе. В противном случае могут возникнуть проблемы с монтажом устройства.


Расчёт эффективности рекуператора

Насколько хорошо теплообменное устройство справляется со своей задачей – можно понять по такому показателю, как коэффициент эффективности рекуперации. Данное значение является отношением между предельно возможным количеством тепла, которое допустимо передать приточному воздуху, и тем, которое получено в действительности. Под предельно возможным количеством тепла подразумевается температура воздуха в помещении.

В зависимости от аппарата коэффициент колеблется от 30 до 95%. Рассчитать его можно по формуле: Kt = (T3 – T1) / (T2-T1), где

  • Kt – коэффициент эффективности устройства по температуре;
  • T1 – температура наружного воздуха;
  • Т2 – температура воздуха в помещении;
  • Т3 – температура поступающего воздуха после прохождения рекуператора.

Допустим, что:T1 = 3 С°; Т2 = 20 C°; Т3 = 12 С° В результате: Kt = (12 – 3) / (20-3) = 0,5
Таким образом, эффективность агрегата будет составлять: 0,5*100% = 50%

Всегда ли он нужен?

 В показанном выше примере экономия происходит за счёт того, что для поддержки комфортного микроклимата в доме воздух необходимо прогревать всего лишь на 8 С°, а не на все 23. Тем не менее, данный случай – гипотетический. На самом деле при такой разнице температур устанавливать рекуператор нецелесообразно: сокращение затрат на отопление в подобной ситуации слишком незначительное и не окупит расходы на оборудование.

Монтировать рекуператор с его включением в схему принудительного воздухообмена имеет смысл при следующих условиях:

  • Площадь здания – не менее 80 м², следовательно объём обновляемого воздуха достаточно большой. Для домов площадью 200-500 м² обойтись без рекуперации очень сложно;
  • Для климата региона, где вы проживаете, характерна суровая зима с морозами до минус 20-30 С° и удушливое лето с жарой до 30-35 С°

Рекуператор компакт-класса для установки в стене. Рисунок с сайта svoydom.info

Если же речь идёт о небольших постройках размером 30-50 м², то для них выпускают рекуператоры компакт-класса. Это мини-системы с приточно-вытяжной вентиляцией, теплообменником, фильтром и электронагревателем.

Подобные устройства, чаще всего, встраивают в сквозное отверстие в стене. Приобретают такие аппараты не в целях экономии на энергоносителях, а для создания минимального воздухообмена и фильтрации пыли.

Текст: С. Васильев

Другие материалы о вентиляции и отоплении:


Применение рекуператоров в жилых домах и коттеджах

В современных домах на одну семью вентиляционные установки с рекуперацией тепла уже и в Украине постепенно становятся стандартом. Ведь кто откажется от здорового жилого климата? Главным образом для строительства жилых домов на одну семью мы разработали специальную подготовительную систему. Уже на стадии строительства коробки дома в стенах оставляются отверстия для последующего монтажа вентиляционной установки. Таким образом, нет необходимости в последующем сверлении отверстий в готовом здании. Такой способ экономит Ваше время, затраты и избавляет от лишних неприятностей. Ниже мы представляем Вам выборку проектов, в которых дальновидные застройщики приняли решение в пользу системы Ventoxx.

Коттеджи

Новые коттеджи построены по технологии строительства «Сталдом». Его несущая часть составляет металлический каркас, внутри утепленный 150 мм эковаты. Дома, построенные по такой технологии, являются очень теплыми и герметичными. Известный архитектор Андрей Запорожец решил, что система вентиляции с рекуперацией тепла «Ventoxx» будет оптимальным вариантом для вентилирования таких домов за счет высокого процента рекуперации и тихой работы системы. Поскольку толщина стен в этих домах не превышает 200 мм, необходимо устанавливать компенсационный короб.


Проект «Лесное»

После проверки работы вентиляции Вентокс в своем личном доме известный архитектор Андрей Запорожец теперь устанавливает наши системы на многих спроектированных им объектах. Так как здания, построенные по так называемой технологии «сталдом», имеют небольшую толщину стен (приблизительно 200 мм), то на этих объектах очень удобно применять инновационную систему Ventoxx V-3. При этом, часть вентиляционной системы можно спрятать внутри стены, а часть – в компенсационном коробе. Коттедж класса люкс, жилой площадью около 250 кв.м, был оснащен в спальных комнатах приборами Ventoxx.


Проект «Звезда»

Новый коттедж построен по технологии строительства «Сталдом». Его несущая часть составляет металлический каркас, внутри утепленный 150 мм эковаты. Дома построенные по такой технологии, являются очень теплыми и герметичными. Известный архитектор Андрей Запорожец, строящий дома «Сталдом», решил что система вентиляции с рекуперацией тепла «Ventoxx» будет лучшим вариантом для вентилирования таких домов за счет высокого процента рекуперации и тихой работы системы. Поскольку толщина стен в этих домах не превышает 200 мм, необходимо устанавливать компенсационный короб.


Проект «Версаль»

Расположенный в Харькове коттедж класса люкс общей площадью 450 кв.м. был спроектирован архитектором как жилой дом для большой семьи, состоящей из застройщиков, их детей, а также родителей застройщиков, и был оснащен в части помещений, таких как: спальни, кабинет и спортзал приборами Ventoxx в целом 10 шт. С тем, чтобы, несмотря на атмосферу проживающей вместе большой семьи, у каждого жильца была своя личная сфера, архитектор создал концепцию, делящую дом на независимые секторы: хозяева, их дети, родители хозяев, гости, тренажерный зал. Соответственно необходимо было учитывать данную информацию и при проектировании концепции вентиляции компанией Ventoxx. Путем разделения дома на отдельные климатические зоны, каждая из которых имеет свою систему управления вентиляцией, во всех независимых зонах здания удалось создать свой собственный микроклимат. Простая концепция и возможность настройки различных уровней воздухообмена в отдельных зонах (например, в спальнях процент воздухообмена в час 38-80%, в тренажерном зале – 70-140%) стали важнейшими критериями при принятии застройщиками и архитекторами решения в пользу систем Ventoxx. По причине общей архитектурной концепции объекта архитектор и проектировщик воспользовались нашим предложением свободного выбора цвета наружных крышек вентиляции.


Частный дом в Харькове.

Коттедж, построенный по технологии ЛСТК.


Проект «Hollywood»


Частный дом

Каркасный дом построен из СИП-панелей. Дома, построенные по такой технологии, славятся своей герметичностью и малыми потерями тепла. Но это приводит к следующей проблеме – отсутствие вентиляции. Как следствие душный воздух, возможное проявление плесени, холодные сквозняки при проветривании открытым окном. Энергосберегающие системы «Ventoxx» идеально подходят для работы в таких домах.


Частный дом.

При строительстве частного дома заранее была предусмотрена установка 16-ти рекуператоров «Ventoxx».


Частный дом.


Дом в Харькове.

Архитектор Андрей Запорожец в своем доме установил рекуператор Ventoxx в спальной комнате. Ранее единственной возможностью вентилирования комнаты было открытое окно над кроватью, при этом температура в комнате опускалась до +15°С. Для управления системой была выбрана автоматика Twist, установленная в соседнем помещении – гардеробной.


«3-литровый дом» (дом низкого потребления энергии) под Киевом.

Строительство так называемого «трехлитрового дома» (расход тепловой энергии 30 кВт*ч/кв.м в год) с жилой площадью 150 кв.м. Здание было построено на теплоизолированном основании (к-т теплопроводности (U) 0,15 Вт/кв.м*K) и с усиленно утепленными стенами (к-т теплопроводности (U) 0,12 Вт/кв.м*K, толщина теплоизоляции 280 мм). Помимо высокоэффективных теплоизолирующих окон (к-т теплопроводности (U) 0,9 Вт/кв.м*K) большое внимание было уделено высокой герметичности оболочки здания. В качестве вентиляции с рекуперацией тепла немецкие проектировщики установили на этом объекте нашу вентиляционную систему Ventoxx V-3-S. Проект вентиляционной системы для оптимальной вентиляции здания был создан путем логичного расположения 8 вентиляционных установок (по 4 на каждом этаже).


«4-хлитровый дом». Кауфбойрен, Германия

При выборе вентиляционной системы для этого объекта реставрации в г. Кауфбойрен (Германия) наша система Вентокс выиграла тендер, в котором также участвовали несколько других немецких компаний. Помимо хороших характеристик нашего вентиляционного прибора, ценовой компонент, несомненно, также сыграл здесь решающую роль. Защищенный как памятник архитектуры ансамбль, состоящий из 4 зданий, подлежал капитальной реставрации, которую немецкий архитектор спроектировал с учетом высокоэффективных энергосберегающих мероприятий.


Частный дом в Одесской обл.

Вблизи Одессы был построен новый дом из бетонстирола. Наш клиент опасался, что стирольные шарики могут излучать вредные вещества, что стало одной из причин установки системы вентиляции Ventoxx, которая, работая круглосуточно, удаляет весь отработанный и загрязненный воздух, заменяя его свежим.


Коттедж на одну семью, Таллин, Эстония.

Коттедж площадью около 250 кв.м в западной части Таллина был спроектирован с применением максимума энергосберегающих мероприятий, а именно: кроме утепленных стен и крыши, установки высококачественных окон, была также запланирована децентрализованная вентиляционная система. Среди некоторых аналогичных систем производства Германии и Украины, решение было принято в пользу Вентокс, и это не только из-за отличного качества нашей продукции, но и по причине самого оптимального соотношения ее цены и качества. На двух этажах коттеджа было установлено в целом 20 приборов Вентокс RK-30, которые централизованно регулируются при помощи блока управления Twist.

Что такое рекуператор воздуха. Вентиляция с рекуперацией тепла

Что из себя представляет рекуператор воздуха и каковы его функции?

Рекуператор — это теплообменник специальной конструкции, используемый для вентилирования помещений. Во время проветривания большая часть тепла не теряется. Зимой снижается нагрузка на отопление.

При постоянной циркуляции оборудование работает сразу в двух направлениях. Отработанный теплый воздух удаляется. Приходящий с улицы холод нагревается, попадает в комнату, вместе с подогревом обеззараживается. Температурный режим можно регулировать.

Большинство моделей снабжаются автоматикой. Простое управление обеспечивает максимальный комфорт. Приточно-вытяжная система с рекуператором экономит деньги, сохраняет тепло, дарит свежий воздух, очищает от аллергенов.

Рекуператор для частного дома

Современные оконные рамы и двери выступают как герметики, препятствуя поступлению свежего воздуха. Чтобы обеспечить воздухообмен, как вариант, можно оснастить приточной вентиляцией оконную раму. Не нужно будет открывать окно для проветривания, но зимой постоянно поступающий холодный воздух будет снижать температуру в помещении, понадобится дополнительный обогрев. Поток жаркого воздуха летом потребует включения кондиционера и усложнит его работу. Применение рекуператора значительно экономит средства, направленные на поддержание оптимальной температуры воздуха.



Что такое рекуператор воздуха для частного дома

В жилых домах с повышенными теплоизоляционными свойствами оптимальной стала установка рекуператора – специального теплообменника поверхностного типа, в котором обмен энергией между потоками воздуха происходит непрерывно через разделяющую их стенку. Это энергосберегающая технология. Для чего нужен рекуператор? В нем, не смешиваясь, встречаются два воздушных потока – вытяжной и приточный. Из-за разницы температур эти воздушные потоки обмениваются тепловой энергией, то есть теплый воздух нагревается, а холодный охлаждается без дополнительных энергопотерь.

Как функционирует типовая установка:

  • повышение температуры наружного воздуха происходит за счет теплообмена с потоком вытяжного воздуха;
  • на входе размещается фильтр, который препятствует проникновению внешних загрязнений;
  • вентиляторы регулируются скорость воздушного потока и количество его циклов;
  • при необходимости подогрев потока воздуха можно осуществить калорифером.


Схема стандартного оборудования

Важно! Установка рекуператора в доме решит проблему сквозняков! Кроме того, при охлаждении из теплого воздуха удаляется влага, она оседает в виде конденсата на стенках устройства. Все это способствует поддержанию температуры и влажности внутреннего воздуха на требуемом уровне.

Рекуперация воздуха в частном доме должна осуществляться с учетом соблюдения безопасных для здоровья параметров СанПиНа. Согласно этим правилам, для помещения, в котором постоянно находятся люди, норма свежего воздуха должна составлять не менее 60 м³ в час.

Расчет производится по следующей формуле:
ПР = КПВ × 0,355 × (Тк-Тн)

  • ПР – производительность рекуператора, измерение идет в м³/сек.
  • КПВ – санитарная норма (60 м³), умноженная на количество человек.
  • 0,355 – стандартный поправочный коэффициент.
  • Тк – температура комнаты, которую требуется получить.
  • Тн – температура наружного воздуха.

Чтобы рассчитать коэффициент полезного действия прибора, необходимо замерить температуру уличного воздуха (Ту), вытяжного воздуха из помещения (Твп), приточного (нагретого) воздуха в помещение (Тнв) и воспользоваться формулой:

КПД = (Тнв — Ту)/(Твп — Ту)

Рекуператор для частного дома: выбор и применение

Рассчитывая требуемую производительность и КПД, стоит учитывать максимальные и минимальные значения температур в месте установки прибора. При выборе рекуператора важно заострить внимание на следующих параметрах:

  • устранение конденсата, который образуется при охлаждении воздуха, должно происходить без особых усилий;
  • перемещение воздуха посредством вентиляторов требует дополнительных энергозатрат;
  • электропроводка должна соответствовать пропускной способности прибора;
  • размер рекуператора и особенности его крепления также имеют значение.

Что необходимо учитывать в работе различных моделей оборудования

Каждая система рекуперации воздуха для частного дома обладает своими сильными сторонами и сферами применения.

Система вентиляции в частном доме с рекуперацией предполагает не только поддержание показателей температуры и влажности, но и устранение неблагоприятных запахов. На рынке представлен разнообразный выбор моделей, отличающихся своими функциональными характеристиками и способами установки.

Например, вытяжка, установленная в вентиляцию, позволяет вывести копоть, запах и жир. При этом в помещение поступает чистый воздух, а жирная пыль не оседает на мебели. Такие условия благотворно сказываются на самочувствии, облегчают уборку помещения.

Пластинчатый теплообменник

Конструкция теплообменника такова, что за счет разделения металлическими пластинками потоки воздуха не смешиваются. Это простое инженерное решение обеспечивает более эффективный теплообмен. Для создания подобного оборудования не требуется больших вложений. Благодаря отсутствию подвижных частей, такой прибор прослужит сравнительно долго. В настоящее время КПД таких устройств доходит до 60-65%.

Элементы изготовлены из алюминиевых сплавов. Они не подвержены коррозийным изменениям и обладают высокими показателями теплопередачи.

Роторная система

В таком оборудовании смешивается незначительная часть воздушных потоков, так как изолятором потоков воздуха является щетка с мелкой щетиной. Роторная система занимает большую площадь, чем пластинчатая, но также обладает высоким КПД (до 86% в лучших моделях). Вращающийся ротор и ремень, который его крутит, снижают общую надежность прибора и повышают энергозатраты на рекуперацию.

Жидкостный рекуператор в офисном помещении


Схема жидкостной рекуперации в офисном помещении

Это дорогостоящие модели, при этом КПД у них не выше, чем у аналогичного оборудования. Основным положительным отличием является возможность размещения отдельных блоков на большом расстоянии друг от друга. Поэтому жидкостные рекуператоры применяются в основном в коммерческих зданиях большой площади. В частных жилых помещениях обычно используют пластинчатый или роторный рекуператор воздуха для дома.

Бризер

Система рекуперации воздуха для частного дома и бризер отличаются в своих назначениях. Прямое назначение бризера — нагревать воздух. В нем не происходит процесс теплообмена, поэтому для повышения температуры воздуха потребуется много электроэнергии.

Компактная модель рекуператора

Эта модель – локальная вентиляция с рекуператором в частном доме. Об ее использовании стоит задуматься. Компактные модели можно установить в стенах разных комнат. Они функционируют обособленно, поэтому не требуют подключения к централизованной установке, осуществляющей настройку и контроль работы всех устройств.

В таких моделях за счет встроенных вентиляторов происходит синхронное перемещение двух воздушных потоков. Продуктивность работы изменяется при помощи пульта дистанционного управления. В ночные часы устройство может быть переведено в режим тихой работы.

Чтобы не происходило обмерзание, предусмотрены специальные каналы, рядом с которыми проходит часть теплого воздуха. Но эффективность этой защиты сохраняется только до -15ºС. Активизация режима вытяжки способствует устранению изморози и льда с поверхности теплообменника. Также этот режим справится с очищением воздуха в комнате от удушливого дыма и других загрязнений.

От проникновения мусора с улицы защищает встроенный фильтр. Размер ячеек фильтра подобран таким образом, что не создает особых препятствий для воздушных потоков, но защищает от проникновения насекомых и пуха растений. Для осуществления технического обслуживания с внутренней стороны рекуператора прикреплена съемная крышка.

Виды, устройство и принцип работы рекуператоров

Какого бы вида он ни был, рекуператор по своей сути – это теплообменник. Это может быть один теплообменник, в котором приточный и вытяжной потоки воздуха обмениваются теплом через тонкие стенки, или два теплообменника. Во втором случае в первом теплообменнике вытяжной воздух отдаёт своё тепло некоторому промежуточному теплоносителю, а во втором теплообменнике этот промежуточный теплоноситель отдаёт своё тепло приточному воздуху.
Выделим основные виды рекуператоров и рассмотрим каждый из них в отдельности:

  • Роторный рекуператор
  • Пластинчатый перекрестно-точный рекуператор
  • Рекуператор с промежуточным теплоносителем
  • Камерный рекуператор
  • Фреоновый рекуператор



Роторный рекуператор

Роторные рекуператоры DANTEX имеют одни из самых высоких показателей эффективности на рынке. Они представляют собой большое колесо (ротор), ось вращения которого совпадает с линиями движения воздуха, а расположена она между потоками таким образом, что половина ротора находится в зоне вытяжного воздуха, а вторая половина – в зоне приточного воздуха.
Ротор не является сплошным и представляет собой набор соединенных между собой пластин. Воздух может свободно проходить между пластинами, в буквальном смысле, сквозь ротор.

Роторный рекуператор

Медленно вращаясь, некоторая часть ротора сначала контактирует с вытяжным воздухом, который её нагревает. Спустя некоторое время эта часть ротора переходит в зону приточного воздуха, где нагревает его, отдавая накопленное ранее тепло. Сразу после этого она вновь переходит в зону вытяжного воздуха и нагревается. Цикл замыкается.
Во время перехода из зоны вытяжного воздуха в зону приточного и обратно, ротор между пластинами увлекает за собой некоторое количество воздуха, то есть, наблюдается смешивание потоков. Однако на практике смешивание потоков в роторных рекуператорах DANTEX настолько мало, что им обычно пренебрегают (составляет около 5%).

Пластинчатый перекрестно-точный рекуператор

Ещё один вид рекуператоров, предназначенных для применения в моноблочных приточно-вытяжных установках – это перекрестно-точные рекуператоры на базе пластинчатого теплообменника.
В отличие от роторных, данные аппараты не имеют движущихся частей. Они представляют собой пластинчатый теплообменник, по каналам которого движется приточный и вытяжной потоки воздуха. Эти каналы чередуются. Таким образом, каждый поток вытяжного воздуха через стенки контактирует с двумя потоками приточного воздуха, а каждый поток приточного – с двумя потоками вытяжного.

Приточно-вытяжные установки с пластинчатым рекуператором

Перекрестно-точные рекуператоры DANTEX спроектированы таким образом, чтобы максимизировать площадь контакта между потоками. Именно этим и объясняется высокая эффективность теплообмена и, как следствие, высокая эффективность рекуперации тепла (до 70%).
Помимо обычных перекрестно-точных, в вентустановках DANTEX также применяются гексагональные рекуператоры. Они представляют собой смесь перекрестно-точного и противоточного теплообменников. Противоточные аппараты имеют более высокую эффективность, поэтому такой симбиоз идёт на пользу, и эффективность рекуперации вырастает до 77%.

Гексагональные пластинчатые рекуператоры в приточно-вытяжных установках

Рекуператор с промежуточным теплоносителем

Третий вид рекуператоров – аппараты с промежуточным теплоносителем. Такие установки имеют два ключевых преимущества. Во-первых, они позволяют реализовать принципы рекуперации для раздельных и даже удалённых друг от друга приточных и вытяжных установок. Во-вторых, ими могут быть дополнены существующие системы вентиляции, которые изначально не предполагали рекуперацию тепла.
Итак, рекуператор с промежуточным теплоносителем представляет собой два теплообменника, устанавливаемых, соответственно, в приточной и вытяжной системах вентиляции, которые соединены трубопроводами с теплоносителем.

Рекуператор с промежуточным теплоносителем

Рекуператор с промежуточным теплоносителем

Зимой вытяжной воздух нагревает теплоноситель. Далее он при помощи насоса перекачивается в теплообменник приточной установки, где отдаёт своё тепло, нагревая приточный воздух. После этого он вновь направляется в теплообменник вытяжной установки.
Расстояние, на которое может перемещаться теплоноситель, практически не ограничено, поэтому вентустановки могут находиться на значительном удалении друг от друга, например, одна в подвале здания, а вторая – на кровле. Не стоит забывать, что увеличение трассы теплоносителя требует установки более мощного насоса, повышает стоимость трубопроводов и их монтажа, а также повышает потери тепла. Таким образом, чрезмерное увеличение трассы ведёт к удорожанию системы и снижению её эффективности. Тем не менее, в рамках здания такие системы достаточно широко распространены и окупают себя.

Камерный рекуператор

В рекуператорах камерного типа роль теплопередающей поверхности играет стенка камеры. При помощи специальной заслонки траектория движения вытяжного воздуха регулируется таким образом, что он проходит через одну половину камеры и нагревает её, а приточный воздух – через другую половину камеры.
Вскоре заслонка поворачивается, и теперь приточный воздух проходит через первую (нагретую) половину камеры, за счёт чего нагревается сам. В свою очередь вытяжной воздух проходит через вторую (остывшую) половину камеры и нагревает её. Далее заслонка возвращается в прежнее положение, и процессы повторяются.

Фреоновый рекуператор

Во фреоновых рекуператорах задействованы сразу два физических явления – смена агрегатного состояния вещества, и тот факт, что жидкость имеет более высокую плотность, нежели пар, вследствие чего жидкость всегда оказывается в нижней части ёмкости. Рассмотрим эти явления более подробно.
Во фреоновом рекуператоре между потоками вытяжного и приточного воздуха расположены кольцеобразные трубки с хладагентом. Поток вытяжного воздуха всегда должен быть ниже приточного и контактировать с нижней частью трубок. В них накапливается жидкий хладагент, который забирает тепло из вытяжного воздуха, выкипает и поднимается наверх, в зону приточного воздуха. Там он отдаёт своё тепло, конденсируется и опускается вниз.

Фреоновый рекуператор

Эффективность рекуператора

Важнейшей характеристикой рекуператора является его эффективность. Она показывает, как сильно рекуператор смог нагреть приточный воздух относительно идеального варианта. За идеальный вариант при этом принимается случай, когда приточный воздух нагрет до температуры вытяжного воздуха. На практике такой вариант недостижим, и нагрев происходит до некой промежуточной температуры Tп. Формула эффективности выглядит следующим образом:
K=  (T_П-Т_Н)/(T_В-Т_Н ), где:

  • ТП – температура приточного воздуха после рекуператора, °С,
  • ТН – температура наружного воздуха (приточный воздух до рекуператора), °С,
  • ТВ – температура вытяжного воздуха до рекуператора, °С.

Данная формула учитывает изменение явного тепла в потоках воздуха. Однако у потоков может меняться и относительная влажность, и тогда лучше прибегать к расчёту эффективности рекуператора по полному теплу. Формула схожа по виду с предыдущей, но отталкивается от энтальпий потоков воздуха:
K=  (I_П-I_Н)/(I_В-I_Н ), где:

  • IП – энтальпия приточного воздуха после рекуператора, °С,
  • IН – энтальпия наружного воздуха (приточный воздух до рекуператора), °С,
  • IВ – энтальпия вытяжного воздуха до рекуператора, °С.

Первая формула позволяет быстро оценить эффективность рекуперации. Для более точных результатов следует использовать вторую формулу.

Преимущества и недостатки рекуператоров разных типов

Преимущество рекуператоров очевидно – они позволяют существенно сэкономить на нагреве приточного воздуха зимой и охлаждении приточного воздуха летом.
Среди недостатков рекуператоров выделяют следующие:

  • Они создают дополнительное аэродинамическое сопротивление в сети. Действительно, как любой другой элемент в сети вентиляции, рекуператоры имеют некоторое сопротивление, которое следует учитывать при выборе вентилятора. Впрочем, это сопротивление не велико (обычно не более 100 Па), и к существенному увеличению мощности вентилятора не приводит.
  • Рекуператоры повышают как стоимость вентиляционной установки, так и стоимость её обслуживания. Как и любое другое решение, направленное на повышение энергоэффективности системы, рекуператоры стоят определенных денег и требуют регулярного технического обслуживания. Однако опыт многократно доказал, что затраты на рекуперацию тепла гораздо ниже получаемой выгоды.
  • Роторные, камерные и в гораздо меньшей степени пластинчатые рекуператоры имеют один недостаток, который может быть критичным на некоторых объектах – в них возможны перетечки потоков воздуха. В этом случае опасность представляет перетекание вытяжного воздуха в приточный. Такие перетечки нежелательны в системах вентиляции чистых помещений и не допустимы, например, в инфекционных отделениях больниц и операционных. Причиной служит опасность перетекания вирусов, которые попали в вытяжку из какого-либо помещения, в приточный поток воздуха с последующим распространением по всем помещениям объекта. Как результат, на таких объектах применяют рекуператоры с промежуточным теплоносителем или фреоновые рекуператоры.
  • Рекуператоры увеличивают габариты вентиляционной установки. В первую очередь это касается пластинчатых рекуператоров, так как они представляют собой воздухо-воздушные теплообменники и имеют достаточно крупные размеры. Кроме того, это касается рекуператоров с промежуточным теплоносителем ввиду наличия двух отдельных теплообменников, двух линий трубопроводов и узлов обвязки возле каждого из теплообменников

Технические характеристики, на которые следует обратить внимание при выборе

  • Металлические устройства эффективны в эксплуатации до -10ºС. При пониженных температурах работоспособность заметно снижается. Вследствие чего применяется электрические преднагревательные элементы;
  • При выборе следует изучить толщину корпуса, материал мостиков холода. Толщина 3 см подлежит дополнительной изоляции, когда температура на улице станет ниже -5ºС. Вдвойне придется использовать изоляционный материал, если каркас сделан из алюминия;
  • Следует обращать особое внимание на показатели свободного напора вентиляторов. Может случиться так, что на 500 м3 напор может полностью отсутствовать. Об этом потребители узнают, как правило, когда рекуператор выходит из строя;
  • Большой плюс, когда к автоматической системе можно подключить дополнительные функции. Благодаря усовершенствованной автоматике, снижаются издержки в эксплуатации и повышается работа всего прибора;
  • Основной показатель для принятия решения, на каком рекуператоре остановить свой выбор – это вентиляционный напор и мощность. Предварительно делается расчет, сколько воздуха должно поступать в дом за один час.

Какие преимущества имеет система вентиляции с рекуперацией

Как мы уже не раз отмечали, главное преимущество такой системы — это возможность управлять взаимодействием притока и отвода воздуха. За счёт этого мы значительного снижаем теплопотери вентиляции, хотя продолжаем насыщать помещение свежим воздухом.

Теперь поговорим подробнее о каждом из преимуществ систем вентиляции с рекуперацией.

Эффективность. Естественное удаление воздуха — это не всегда удобное решение, ведь мы становимся зависимыми от обстоятельств, условий окружающей среды, разницы в температурах. В связи с этим намного проще пользоваться системой вентиляции с рекуперацией, способной принудительно гонять воздух. Простой пример принудительной вентиляции — это кухонная вытяжка. Более сложные устройства способны, ко всему прочему, избавляться ещё и от лишней влаги. Но это простое вытяжное оборудование. В нашем же случае есть идёт о приточно-вытяжных системах, способных организовать движение воздушных потоков сразу в оба направления, смешивать их и образовывать нужные температуры для комфортного пребывания человека в помещении, то есть осуществлять рекуперацию воздуха.

Выгодность. Следует отметить, что системы с рекуперацией способны окупить свою стоимость за счёт экономии на отоплении и электроэнергии. Расходы ощутимо снижаются, иногда в 5 раз, то есть вы уже платите на 80% меньше, чем обычно. Поинтересуйтесь у знакомых, во сколько им обходится отопление загородного дома, если у вас такого нет. Цифры окажутся внушительными. Представьте, сколько средств способна сэкономить вентиляция с рекуперацией. В случае износа недорогих элементов можно их заменить без негативных последствий. В тёплое время года вы сможете экономить на климатическом оборудовании, попутно снижая выбросы в атмосферу вредных веществ. Да, даже с точки зрения экологии вы наносите природе уже значительно меньше ущерба, ведь, ко всему прочему, снижаете нагрузку на сеть. И пусть вам не кажется, что один человек это слишком мало. Во-первых, это довольно серьёзные объёмы энергии. Во-вторых, людей, которые переходят на вентиляцию с рекуперацией, с годами всё больше.

Практичность. Системы вентиляции с рекуперацией, как правило, малогабаритны, а значит, удобны при монтаже. Расположить такое оборудование можно в санузле, и в шкафу, и встроить в потолок. Моделей сегодня огромное множество, на все вкусы. Так что вам не придётся беспокоиться на счёт интерьера.

Изготовление пластинчатого рекуператора воздуха для дома своими руками

Изготовление пластинчатого рекуператора своими руками

Рекуператор воздуха — это дорогое оборудование, рассчитанное на длительный срок использования. Срок окупаемости может варьироваться от 3–8 лет, в зависимости от начальной стоимости агрегата. При возможности устройство для рекуперации воздуха можно изготовить самостоятельно. Для этого лучше всего подойдёт конструкция на основе металлических пластин.

Плюсы и минусы

К преимуществам пластинчатого рекуператора можно отнести:

  • простая и надёжная конструкция, не требующая замены рабочих элементов в ходе эксплуатации;
  • простая технология монтажа без применения специализированного инструмента;
  • КПД до 80% в зависимости от параметров воздуха;
  • минимальные затраты энергопотребления для работы приточного и вытяжного вентилятора;
  • высокий срок службы за счёт отсутствия движущихся частей и износа деталей;
  • возможность модернизации путём добавления большего количества пластин.
  • при отсутствии электроэнергии воздух транспортируется по системе вентиляции за счёт естественной тяги.

Главным недостатком пластинчатого рекуператора является образование конденсата на рабочих элементах. При низкой температуре воздуха влага замерзает, что приводит к падению пропускной способности вентиляции. Для решения проблемы применяются специальные устройства, которые прогревают конструкцию рекуператора.

Необходимые материалы

Материал для сборки пластинчатого теплообменника

Для изготовления пластинчатого рекуператора потребуется следующий материал:

  • оцинкованный металл толщиной 0,7–1,5 мм, текстолит, полипропилен или поликарбонат общей площадью 7–8 м2;
  • тонкие деревянные рейки, пробковая подложка или оргстекло толщиной 2–3 мм;
  • нержавеющий металл, пластик, фанера или древесно-стружечная плита;
  • пластиковый или металлический фланец для воздуховода в количестве 4 шт. ;
  • стальной уголок 20×20 мм;
  • силиконовый герметик;
  • оцинкованные саморезы.

Для равномерной циркуляции воздуха потребуется приобрести 2 вентилятора нужной мощности. В качестве фильтров можно использовать специальные бумажные изделия для вентиляции, которые требуют замены раз в 3–4 месяца.

Технология изготовления

Проклейка изоляционной прокладки на металлическую пластинку

Перед изготовлением рекуператора потребуется подготовить электролобзик, ножовку по металлу, шуруповёрт, молоток, строительный нож, перчатки и защитные очки. Технология изготовления пластинчатого рекуператора состоит из следующего:

  1. Листовой металл нарезается с помощью ножовки по металлу на пластины размером 20×30, 30×30 или 30×40 см. Размер пластин зависит от габаритов и расчётной мощности рекуператора. Желательно, чтобы общая площадь подготовленных пластин была не менее 3–4 м2.
  2. Из тонкой деревянной рейки или пробковой подложки нарезаются прокладки шириной 1–1,5 см. Длина равна длине пластины. Далее, из фанеры или ДСП выпиливается 2 полотна такого же размера, как и пластины.

    Сборка пластин в единый теплообменник

  3. На каждую металлическую пластину приклеивается три прокладки — одна по центру и две по противоположным сторонам. После приклейки все пластины собираются в стопку. Для этого каждая полоса промазывается универсальным клеем, после чего панели укладываются друг на друга.
  4. При укладке каждая последующая панель поворачивается на 90о. Полученная стопка панелей аккуратно прижимается грузом. Для этого сверху укладывается прокладка из дерева, на которую можно положить груз весом 5–7 кг.
  5. Стальной уголок подгоняется по высоте стопки с панелями. Всего потребуется 4 заготовки, которые прикручиваются по углам стопки. Для крепления используются оцинкованные саморезы.

    Установка теплообменника в корпус из дерева или металла

  6. Приступают к сборке корпуса из фанеры, ДСП, пластика или металла. Высота и длина корпуса будет равна диагонали пластинчатого элемента, а ширина — высоте стопки с пластинами. После раскройки выполняется сборка корпуса с помощью шуруповёрта и саморезом.
  7. После сборки корпуса на его боковые стенки наносится разметка под монтаж фланцев. Диаметр отверстия должен быть равен сечению воздуховода. Для пропила используется электролобзик. В завершение в отверстия устанавливаются фланцы.

    Корпуса для пластинчатого теплообменника

  8. Внутри корпуса монтируются направляющие под теплообменный короб. Направляющие можно изготовить из уголка. Для фиксации направляющей к коробу используются саморезы и силиконовый герметик. После производится сборка рекуператора. Теплообменный блок помещается в корпус.

Если в корпусе предусмотрено место, то на входе воздушных потоков закрепляются бумажные или тряпичные фильтры и вентиляторы. После сборки рекуператора можно переходить к монтажу в существующую систему вентиляции.

Как самостоятельно сделать трубчатый коаксиальный рекуператор

Трубчатый рекуператор из пластиковой трубы и алюминиевый трубок

По принципу работы трубчатый рекуператор аналогичен пластинчатому типу. Как и в предыдущем случае, при умении работать с электроинструментом системы можно собрать своими руками.

Преимущества и недостатки конструкции

К достоинствам устройства для рекуперации воздуха на основе трубок можно отнести:

  • простая конструкция без использования движущихся деталей;
  • простой монтаж и быстрое обслуживание в ходе эксплуатации;
  • КПД рекуператора до 65–70% в зависимости от условий;
  • небольшие размеры и низкий уровень шума.

К существенным недостаткам, как и у пластинчатого рекуператора, следует отнести риск обмерзания в зимний период. Вследствие чего нарушается естественный уровень тяги, и свежий воздух плохо поступает в помещение. Для предотвращения этого в системе должен быть установлен электрический или водяной калорифер.

Материалы для изготовления устройства

Материал для изготовления трубчатого рекуператора

Для сборки трубчатого рекуператора потребуется:

  • алюминиевые или стальные полые трубки диаметром 3–5 мм;
  • пластиковый канал для вентиляции;
  • пластиковый соединитель для воздуховода;
  • оцинкованный металл или пластик размером 50×50 см;
  • силиконовый герметик.

Сечение воздуховода и соединителей выбирается индивидуально. Оптимально, если сечение будет равно диаметру воздуховода в системе вентиляции. При необходимости возможна установка вентиляторов на приток и отвод воздуха.

Процесс изготовления

Алюминиевые трубки и заготовки для изготолвения теплообменника

Для изготовления рекуператора потребуется электрическая дрель, ножовка по металлу, штангенциркуль, рулетка и карандаш. Последовательность действий при изготовлении трубчатого рекуператора следующая:

  1. Производится подгонка пластикового канала по длине. При этом учитывается, что длина рабочих элементов будет на 15–20 см короче, чем длина самого корпуса. На конец трубы надевается пластиковый соединитель.
  2. Измеряется внутреннее сечение пластикового канала при помощи штангенциркуля. Далее, из пластика или металла выпиливаются две заготовки с учётом измеренного сечения. В заготовке просверливаются отверстия сечением равным внешнему диаметру металлической трубки.
  3. Согласно длине корпуса выполняется подрезка стальных трубок. Количество трубок равно количеству отверстий в заготовке. Для сборки потребуется надставить трубу между двух заготовок. Зазор между отверстием и трубкой заполняется герметиком или эпоксидным клеем.
  4. После сборки трубчатого теплообменника конструкция помещается в пластиковый корпус. Стык между заготовкой и корпусом заделывается эпоксидным клеем. После высыхания конструкция готова к установке.

В качестве вентилятора лучше использовать изделия канального типа, которые одеваются на один из монтажных концов рекуператора. Для установки описанной выше конструкции достаточно использовать соединитель соответствующего сечения, герметик и обжимной хомут.

Видео: трубчатый рекуператор своими руками

Плюсы и минусы роторных приборов

К основным преимуществам вращающегося оборудования относится:

  • более высокий КПД зимой;
  • снижение затрат на охлаждение летом;
  • полная автоматизация процесса рекуперации;
  • частичная нормализация влажности в помещении;
  • отсутствие циклов оттаивания, потребности в отводе конденсата.

Самое большое преимущество этих сложных устройств — эффективность. Чтобы понять и сравнить, необходимо познакомиться с цифрами. Если роторные приборы имеют КПД 70-85%, то пластинчатые «простачки» гарантируют меньшую отдачу — всего 50-65%.

Некоторые минусы этих рекуператоров-профессионалов незначительны, но упомянуть лучше сразу все претензии. В этом списке:

  • более высокая цена из-за сложности конструкции;
  • определенный уровень шума во время работы;
  • возможное смешивание встречных воздушных потоков;
  • необходимость обеспечить источник питания;
  • подвижные элементы — причина, по которой оборудованию необходимо частое, непростое техническое обслуживание;
  • массивность некоторых моделей приборов, она требует обустройства довольно просторной вентиляционной камеры.

Если говорить о минусах, то чаще самый последний недостаток (большие размеры) не дает возможности установить роторное устройство в бытовых условиях.

Советы, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией

Теперь поговорим о том, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией. Начнём с того, как выбрать наиболее подходящее место для установки.

  • Если у вас имеется частный дом, то лучше всего подобрать для монтажа нежилые помещения. Это подвал, чердак, подсобка. А котельная — вообще самый идеальный вариант для приточно-вытяжной вентиляции.
  • Обратите внимание на то, чтобы установка вентиляции с рекуперацией не противоречила требованиям, указанным в технической документации.
  • Лучше всего, чтобы разводки системы вентиляции с рекуперацией воздуха приходились на помещения, где есть отопление.
  • Вентиляция с рекуперацией воздуха, вполне вероятно, будет проходить по тем помещениям, где отопления нет. Эти отрезки необходимо основательно утеплять.
  • Необходимо утеплять уличные воздуховоды вентиляции с рекуперацией воздуха, как и те, что находятся в наружных стенах.
  • Желательно расположить оборудование вентиляции с рекуперацией воздуха таким образом, чтобы оно оказалось максимально удалено от жилых помещений, чтобы не мешал шум работы, который никогда не исключён.

Собственно, эти советы по монтажу вентиляции с рекуперацией воздуха не могут быть применены во всех без исключения случаях. Вполне возможно, что у вас имеются другие условия и места, где можно оборудовать подобную систему. Многое зависит от планировки здания и габаритов оборудования.

Забор воздуха для вентиляции с рекуперацией лучше оборудовать с той стороны, где ветер бывает реже. Это позволит избежать пыли и мусора, либо, как минимум, снизить их количество. При этом важно убедиться, что поблизости нет дымоходов, труб и любых других мест, откуда может выходить нежелательный воздух.

Установка. Крайне не рекомендуется производить монтаж вентиляции с рекуперацией воздуха самостоятельно. Это рискованное предприятие, которое может привести к неприятным последствиям. Если вы читаете данную статью, то вряд ли являетесь специалистом в области установки вентиляции с рекуперацией, так что мы рекомендуем обратиться за помощью к профессионалам.

Производители и популярные модели: рейтинг лучших и цены

Ниже представлены наиболее характерные модели роторных рекуператоров воздуха и приведены их характеристики:

Рекуператор воздуха Reventa RV-2


Роторный рекуператор с керамическим тепловым аккумулятором и необслуживаемым фильтром для жилых и офисных помещений небольшого объема.

  • Габариты (мм) 500х150
  • Потребляемая мощность (кВт) 1,6-2,6
  • Уровень шума (дБ) 16-36
  • Коэффициент рекуперации (%) 74-86
  • Частота вращения (об/мин) 825-2205
  • Объем вентиляции (куб.м/ч) 17-58
  • Кол-во скоростей 3
  • Кол-во режимов 11
  • Цена, руб 6400
АРКТОС RR 400X200

Рекуператор роторного типа с электронным блоком управления. Предназначен для систем вентиляции и канального кондиционирования

  • Габариты (мм) 850х880х480
  • Потребляемая мощность (кВт) 25
  • Коэффициент рекуперации (%) 75-85
  • Частота вращения (об/мин) Управляется электроникой
  • Объем вентиляции (куб.м/ч) 800-2950
  • Кол-во скоростей Управляется электроникой
  • Цена, руб 182000
Рекуператор роторного типа Swegon Gold PX 04


Установка для приточно-вытяжной вентиляционная с рекуперацией тепла. Энергосберегающая климатическая система, предназначенная для эффективной вентиляции жилых и производственных помещений.

  • Габариты (мм) 2000х905х1200
  • Уровень шума (дБ) 27
  • Объем вентиляции (куб.м/ч) 290-1620
  • Цена, руб По запросу
Рекуператор Salda RIRS 1200 HE EKO 3.0


Приточно-вытяжная вентиляционная установка для закрытых помещений. Оснащена электрическим нагревателем, системой фильтрации и электронным управлением с пультом ДУ.

  • Размеры, мм 900х855х1350
  • Потребляемая мощность (кВт) 4,9
  • Коэффициент рекуперации (%) 76
  • Объем вентиляции (куб.м/ч) 1200
  • Цена, руб 400000

Как видно из приведенной информации, цены и характеристики установок роторной рекуперации воздуха имеют существенные различия в зависимости от характеристики и объема помещения, условий работ и степени автоматизации.

Источники

  • https://ventilsystem.ru/klimaticheskaya-texnika/rekuperator/rekuperator-vozduxa.html
  • https://J.Etagi.com/ps/chto-takoe-recupator/
  • https://dantex. ru/articles/rekuperatory-vozdukha-vidy-i-printsip-raboty/
  • https://www.air-ventilation.ru/chto-takoe-rekuperatsiya.htm
  • https://kakpostroit.su/rekuperator-dlya-chastnogo-doma/
  • https://dom-i-remont.info/posts/ventiljacija/rotornyj-rekuperator-ustrojstvo-princzip-raboty-plyusy-i-minusy/
  • https://ventilsystem.ru/klimaticheskaya-texnika/rekuperator/rotornyj-rekuperator.html

[свернуть]

Приточно вытяжная вентиляция с рекуперацией тепла — в квартире — в частном доме

В каждом доме, коттедже или квартире вентиляционная система является важным элементом, который обеспечивает комфортную климатическую обстановку. Однако, даже зная это, многие не решаются создавать полноценную систему в связи с тем, что она значительно повысит затраты на оплату энергии при постоянном обогреве воздуха, который поступают с улицы.

Наиболее оптимальным решением такой проблемы является приточно вытяжная вентиляция с рекуперацией тепла. Благодаря тому, что рекуператор, который входит в комплект установки, можно понизить расходы по оплате и сэкономить до девяноста процентов энергии.

Принцип работы системы с рекуперацией тепла

Слово рекуперация означает теплообмен, а если говорить о дословном переводе, то это понятие означает «возврат использованного». В такой системе рекуператор служит элементом, который отдает холодному воздуху с улицы тепло, которое он забрал у воздуха, выходящего из комнаты. В зимнее время разница в температуре воздуха может быть примерно сорок градусов. Зачастую нагревание помещения и воздуха в нем осуществляется с помощью приборов отопления, что ведет к большим затратам на оплату коммунальных платежей.

Приточно вытяжная вентиляция для квартиры станет настоящим спасением в летнее время, когда вследствие высокой температуры на улице, кондиционерам в помещении приходится работать более интенсивно. Если система вентиляции с рекуператором тепла была правильно установлена, то – это позволит сделать разницу температурами воздуха, который попал с улицы в дом и который выходит с помещения на улицу, в четыри и более раз меньше. Следует отметить, что приточно вытяжная вентиляция с рекуператором имеет массу неоспоримых преимуществ:

  • высокий КПД всей системы, более 65 процентов;
  • экономия средств при оплате электроэнергии. С такой системой вентиляции расходы по квитанциям можно снизить на 30 процентов;
  • благодаря тому, что в данной конструкции отсутствуют движущие детали, риск выхода системы из строя минимален;
  • теплообменник отличается простотой в уходе и обслуживании;
  • для функционирования устройства не требуется электрическая энергия;
  • благодаря рекуперации тепла можно не только сделать в помещении хорошую вентиляцию, но и в некоторых случаях позволяет выполнять регулирование уровня влажности.

Важный момент: в зависимости от того, насколько большая разница между температурой на улице и внутри помещения, будет повышаться процент экономии средств.

Принцип действия такой системы вентиляции заключается в следующем: вентиляция набирает в помещение такое количество воздуха, чтобы его объем становился избыточным. После чего отработанный воздух по вытяжной системе выдавливается на улицу. При этом часть тепла от отработанного воздуха остается на стенках конструкции вследствие того, что этот воздух проходит через теплообменник. Если температура на улице понижается, то соответственно и уменьшается эффективность рекуператора, а вся разница между температурами тогда ложится на систему отопления. В том случае, если температура на улице составляет ноль градусов, рекуператор способен вводить в помещение воздух с температурой около пятнадцати градусов.

Существует множество разновидностей рекуператоров, которые имеют свои отличительные особенности, разные характеристики и абсолютной разный уровень КПД. Несмотря на сложность конструкции, ее можно установить самостоятельно и также сэкономить при этом средства на установке.

Место для размещения вентиляционного отверстия

При выборе места, где будет находиться приточно вентиляционное отверстие, следует учитывать следующие моменты:

  • не следует выполнять отверстие под вентиляцию в таких комнатах, как кухня или санузел, так как это может привести к тому, что запахи, которые обычно присутствуют в данных помещениях, распространяться по всему дому;
  • в том случае, если присутствует вытяжная вентиляция, то следует устанавливать приточный клапан в другой части помещения от вентиляции, желательно даже в другой комнате;
  • в большинстве случаев обычные пластиковые окна оснащены специальным клапаном для свежего воздуха;
  • чтобы воздух, который поступает в комнату с улицы, немного подогревался, приточный клапан можно поместить за батареей;
  • если в регионе наблюдаются холодные зимы, то не следует отверстие для вентиляции делать сквозным. Этот участок может стать местом прохода холода и будет покрываться инеем.

Важный момент: если планируется установка вентиляционной системы без подогрева, то лучше всего приобретать те модели, которые можно на зимний период закрыть.

Приточно вытяжная вентиляция своими руками – монтаж естественной вентиляции

Особенностью естественной вентиляции является то, что в ее комплекте отсутствуют какие-либо энергетически зависимые элементы, поэтому можно говорить о полной экономии средств. Естественная вентиляция обладает достаточно простым строением. Ее установку лучше всего делать после окончания работ по штукатурке, перед этапом отделки стен. Наиболее правильным решением будет сделать отверстие в процессе постройки дома, в случае если речь идет о монтаже вентиляции в частном здании.

Прежде всего, необходимо выбрать соответствующее место, где будет установлен клапан. В случае, если он будет монтироваться в стене за батареей, то ее необходимо предварительно снять. К стене следует приложить купленный прибор и сделать разметку на стене по его периметру с помощью маркера. Далее, с помощью перфоратора нужно сделать в стене канал с уклоном примерно в шесть градусов по направлению к улице. Это необходимо, чтобы по нему стекал конденсат. Затем, в проделанное отверстие нужно проложить слой утеплителя и трубу. В некоторых случаях также используется монтажная пена. Далее, следует надеть корпус таким образом, чтобы он не соприкасался непосредственно с трубой. С помощью карандаша нужно наметить, где будут крепления, и высверлить под них отверстия. Сам корпус нужно прикрепить посредством саморезов и дюбелей. Важный момент: в некоторые комплекты может входить шумопоглотитель – его следует установить в корпус. Шумополготитель поможет улучшить звукоизоляцию в помещении.  После этого нужно проложить теплоизоляцию корпуса и закрыть его крышкой. Со стороны улицы входное отверстие также нужно соответствующе оформить. На него надевается специальная защитная решетка. Качественная вентиляция напрямую связана с законами физики. Так, если отсутствует баланс между оттоком и притоком воздуха, то от сделанного отверстия не будет никакого эффекта.

Монтаж принудительной приточной вентиляции

Далеко не всегда естественная тяга справляется со своими задачами, так как на нее оказывают сильное воздействие погодные условия и многие другие факторы. Поэтому обустройство принудительной вентиляции просто необходимо практически в каждом доме.

Особенности системы

Сразу стоит отметить, что принудительная приточно вытяжная вентиляция в частном доме является максимальной эффективной, а ее работа стабильной. Такие установки существуют нескольких видов:

  • компактная система для установки в одной комнате. Для того чтобы обеспечить необходимую климатическую обстановку во всем доме, понадобится купить несколько таких систем и установить их в каждой комнате;
  • полноценные, большие системы, которые состоят из набора элементов, соединенных между собой с помощью вентиляционных каналов. При этом нужно учитывать, что если труба длинная то и сопротивление будет большое, поэтому необходим мощный вентилятор.

Второй вид достаточно редко используется для установки в домашних условиях, так как полноценная вентиляционная система требует недешевого обслуживания и сама обладает достаточно высокой стоимостью. В больших по площади домах или квартирах монтируют вентиляцию с пластиковыми и металлическими воздуховодами, которые довольно гибкие, благодаря чему им можно придать нужную форму. Обычно их прячут под потолком. В комнатах можно увидеть только решетки вентиляции, которые могут обладать довольно эстетичным дизайном, благодаря чему вписываются в интерьер. Принудительная приточно вытяжная система вентиляции должна обладать функцией фильтрации поступающего воздуха. В особенности эта функция необходима при жизни в большом и густонаселенном городе.

Помимо того, что такая вентиляция может быть оснащена рекуператором воздуха при желании можно добавить в ее конструкцию также увлажнитель, подогрев воздуха, кондиционер и терморегулятор. В данном виде вентиляции отдельное внимание следует уделить тщательной герметизации стыков и местам скрепления элементов. В большинстве случаев, если с системой и возникают проблемы, то они появляются именно в этих местах.

Установка

Выполнить монтаж вентиляционной системы можно своими руками и для этого необходимо лишь следовать инструкции. Ниже представлен пошаговый план работ по монтажу части принудительной вентиляции на стене:

  1. Необходимо отметить на стене выбранное место и размер того, каким будет отверстие;
  2. С помощью способа алмазного бурения нужно проделать в стене отверстие и при этом выдержать незначительный уклон по направлению к улице;
  3. Далее в полученное отверстие следует вставить трубу . Затем устанавливается канальный вентилятор. Необходимо с помощью монтажной пены заделать все просветы, которые образовались между стеной и трубой;
  4. Затем нужно сделать каналы для прокладки проводки. В них укладываются провода, и подключается электропитание;
  5. Для большего удобства использования систему вентиляции можно соединить с выключателем света, таким образом, он будет включаться вместе со светом в помещении;
  6. Далее, следует установить датчики, фильтр, шумопоглотитель и все остальные дополнительные элементы;
  7. Со стороны улицы и внутри помещения нужно установить решетки, которые закрепляются саморезами.

Видео рекуператор своими руками

Загрузка…

Рекуперативная вентиляция — что это такое: видео-инструкция по монтажу системы своими руками, вентиляционные установки в частном доме с рекуператором холодного воздуха, фото и цена

В этой статье мы расскажем о том, что собой представляет вентиляция с рекуператором, по какому принципу она работает, и каковы ее характерные преимущества и недостатки.

Тема статьи выбрана неслучайно, так как свежий воздух – это залог здоровья. Именно поэтому, поиск наиболее эффективной вентиляционной системы с наступлением тёплого времени года становится все более актуальным.

Схема рекуператора, который обеспечит эффективность и экономичность вентиляции

В настоящее время на рынке представлен широкий перечень различных решений, которые позволят сделать воздухообмен в помещении более интенсивным. Но подчас, помимо производительности к вентиляционным системам предъявляются требования в плане бесшумности работы, экономичности потребления энергоресурсов, компактности габаритов, простоты самостоятельного обслуживания и т.д.

Разумеется, не каждая бытовая система вентиляции соответствует всем перечисленным требованиям. Но есть оборудование, которое по большинству эксплуатационных параметров опережает традиционные устройства. В данном случае мы говорим про вентиляционные установки с рекуператором и именно об этом оборудовании мы расскажем как можно подробнее.

Причины для замены обычной вентиляции аналогами с рекуператором

Простое объяснение непростого принципа действи

Приточно-вытяжные системы, оснащенные рекуператором воздуха, на территории постсоветского пространства до сих пор применяются крайне редко отчасти из-за новизны технологии, отчасти из-за якобы высокой стоимости оборудования. Тем не менее, технология повсеместно распространена в странах Западной Европы и североамериканского континента, что доказывает ее состоятельность.

Почему экономные европейцы отдают предпочтение системам, цена которых выше стоимости традиционных схем воздухообмена в помещении?

Естественная вентиляция, характерная для старых построек, предполагает проникновение воздуха извне через щели в оконных и дверных притворах. Но, в случае монтажа современных стеклопакетов и герметичных входных дверей традиционные схемы не работают. В результате, воздухообмен нарушается, что приводит к нежелательным последствиям.

С наступлением теплого времени года бороться с такими последствиями можно посредством открывания окон. Но, ведь в холодное время года необходимость интенсивного воздухообмена никто не отменял. Конечно же, можно открывать окна зимой, но в итоге, на улицу будет улетучиваться тепло, за которое вы платите деньги.

Спрашивается, стоит ли выбрасывать деньги на ветер или всё-таки будет разумно применить ту систему, которая обеспечит интенсивность воздухообмена при сохранении тепла в доме?

Продолжая тему нецелесообразности использования традиционных схем вентиляции, отметим, что через форточку или открытое окно в помещение попадает нефильтрованный грязный воздух, что особенно ощутимо в городской черте.

И наконец, традиционная приточно-вытяжная вентиляция заведомо неуправляемая, что чревато сквозняками и ощущением дискомфорта. В то же время вентиляция в частном доме с рекуператором холодного воздуха позволяет обеспечить интенсивный воздухообмен без ранее перечисленных негативных последствий.

Бережем тепло без ущерба для качества вентиляции

Принцип рекуперации

Принцип рекуперации, на котором основана работа современных вентиляционных систем, заключается в следующем:

  • Теплый отработанный воздух выводится наружу.
  • Извне поступает свежий воздух, который на порядок холоднее потока, выводимого наружу.
  • Теплый поток, встречаясь холодным, отдает часть тепла и только после этого выводится на улицу в полностью отработанном состоянии.
  • В помещение попадает воздух свежий и одновременно доведенный до температуры выводимого потока.

Схема работы роторного рекуператора

Рассмотрим то, как такая схема может быть реализована в простых системах с приточным и вытяжным воздуховодом:

  • Пластинчатый рекуператор представляет собой кассету, которая устанавливается в вентиляционный воздуховод. Нагретый поток, выводимый из помещения, проходя через радиатор, отдает большую часть тепла металлическому теплообменнику. Теплообменник в свою очередь отдает тепло входящему потоку.
  • Роторный рекуператор – более технологичная версия пластинчатой модификации.

Принцип действия устройства основано на теплообмене между входящим и выходящим воздушным потоком. Но в отличие от пластинчатого аналога, который статичен, теплообменник, выполненный в виде ротора, вращается. За счет скорости вращения можно регулировать интенсивность процесса.

Выбор рекуператора

После того как мы определились с тем, что такое рекуператор в вентиляции и по какому принципу он работает, осталось определиться с выбором подходящего устройства.

Основными критериями для рассмотрения продукции, представленной на рынке, станут такие характеристики как цена, принцип действия, степень производительности, надежность и экономичность.

  • Пластинчатый рекуператор с теплообменником, выполненным из алюминия, отличает доступная цена, а потому они доступны многим желающим и это очевидное преимущество. Входящие и исходящие потоки в устройстве не смешиваются, так как они разделяются алюминиевой фольгой.

Схема устройства, оснащенного пластинчатым теплообменником

Из недостатков такого решения отметим ограниченную производительность в холодное время года.

Зимой теплообменник обмерзает и для его оттаивания необходим небольшой промежуток времени. За счет необходимости в оттаивании, расход электроэнергии возрастает в сравнении с другими типами рекуператоров.

Пластинчатые модификации с алюминиевыми перегородками не рекомендуется использовать в вентиляционных системах, обслуживающих жилые помещения. Дело в том, что в холодное время года эти рекуператоры сушат воздух, а потому наряду с ними потребуется применять увлажнитель.

На сегодняшний день модификации с алюминиевым пластинчатым теплообменником являются лучшим выбором для устройства вентиляции в бассейнах и банях.

Мощный рекуператор с возможностью вертикального и горизонтального монтажа

  • Пластинчатый рекуператор с пластиковым теплообменником также доступен, как и модификация из алюминия. Но, благодаря техническим параметрам полимерных материалов, КПД пластикового теплообменника несколько выше, чем в случае с алюминиевым аналогом.
  • Пластинчатый рекуператор с целлюлозным теплообменником и одинарной кассетой – это устройство, которое позволяет вернуть в помещение не только температуру, но и большую часть влаги, которая была в отработанном воздухе. В итоге, применяя такие устройства, можно обеспечить стабильный уровень влагосодержания в воздухе, что немаловажно, если речь идет о вентиляции жилых помещений.

На фото теплообменник, используемый в климатическом оборудовании, в защитном кожухе

Целлюлозные перегородки, используемые в теплообменнике, эффективно отделяют входящие и исходящие потоки воздуха, пропитываются влагой, но вместе с тем не обмерзают как ранее перечисленные модификации. В итоге, нет необходимости в проведении долгосрочного оттаивания.

Именно поэтому такие устройства не только высокопроизводительные, но и экономичные в плане расхода электроэнергии.

Важно: Инструкция применения таких рекуператоров не предусматривает использование для осушения помещений.

  • Пластинчатый рекуператор с целлюлозным теплообменником и двойной кассетой – это более производительная версия модификации с одинарной кассетой. Более того, устройствам с двойной кассетой свойственны менее ощутимые перепады температур, а потому обмерзание теплообменника полностью исключено.

Важно: Цена такого изделия несколько выше стоимости модификаций с одинарной кассетой.

  • Роторные рекуператоры характеризуются высоким КПД, в сравнении с пластинчатыми модификациями с одинарной кассетой. Впрочем, в плане производительности роторные модели несколько уступают пластинчатым аналогам с двойной кассетой.

Устройство энергосберегающей вентиляции

Существенным преимуществом является крайне низкое энергопотребление. Несмотря на то, что устройства такого типа недешевы, их цена оправдывается в течение трех-четырёх лет.

Недостатком роторных устройств является неидеальное разделение потоков. Поэтому к свежему приточному воздуху может подмешиваться около 10% отработанного воздуха.

Важно: Выбирая роторный рекуператор, необходимо принимать во внимание, что он требует более частого эксплуатационного обслуживания, чем пластинчатые модификации.

На что обратить внимание, покупая приточно-вытяжную систему с рекуператором

Схема воздухообмена в доме, оборудованном вентиляцией с рекуператором

Принимая решение о приобретении той или иной вентиляционной системы с рекуператором, обращаем внимание на следующие моменты:

  • Производительность установки – такие параметры можно узнать у специалистов, которые будут принимать непосредственное участие в разработке проекта и в проведении монтажных работ. При определении данных параметров учитываются размеры помещения, планировка и т.д.
  • Сопротивление воздуховодов входящим и исходящим потокам при эксплуатации той или иной установки.
  • Возможность выполнения эксплуатационного обслуживания своими руками.
  • Класс энергопотребления выбранного устройства и, как следствие, его экономичность. Зная этот параметр, можно получить общее представление о том, сколько будет стоить содержание оборудования.

Вывод

Теперь нам известно, какие системы вентиляции и рекуператор способны сделать помещение более и комфортным. Осталось подобрать ту систему, которая станет оптимальным решением для вашего дома.

Остались какие-либо вопросы? Больше полезной информации можно найти, посмотрев видео в этой статье.

Сбалансированная вентиляция всего дома с рекуперацией тепла

Почему стоит выбрать энергосберегающее и высокоэффективное вентиляционное решение от Dantherm?

Потому что Dantherm имеет более чем 50-летний опыт в создании решений для кондиционирования воздуха и является экспертом в создании качественных решений для кондиционирования воздуха. Вы можете рассчитывать на нас как на производителя и поставщика энергоэффективных систем вентиляции с рекуперацией тепла для частных домов, новостроек, а также реконструируемых.

С вентиляционным решением Dantherm с рекуперацией тепла вы не только получите чистый и свежий предварительно нагретый воздух в вашем доме.Вы также получите датский дизайн и датское качество от эксперта в области решений для обработки воздуха.

Вентиляционные установки с рекуперацией тепла Dantherm экономичны, бесшумны и не требуют особого обслуживания. Только фильтры нужно менять 1-2 раза в год. Вентиляционные установки с рекуперацией тепла Dantherm соответствуют требованиям строительных норм по энергопотреблению и даже опережают свое время.

Преимущества установок Dantherm MVHR:

Чрезвычайно низкие эксплуатационные расходы.
Много лет самоотверженной работы в области развития привели к рекуперации тепла вентиляционных установок с соблюдением самых жестких строительных норм и правил. В вентиляционных установках с рекуперацией тепла Dantherm используются новейшие технологии вентиляции, обеспечивающие низкое потребление электроэнергии и долговечность. Воздушные потоки через установку оптимальны и почти не имеют сопротивления. Таким образом, вентиляторы работают меньше и потребляют меньше энергии.

Легкий противоточный алюминиевый теплообменник.
Dantherm спроектировал и разработал новый противоточный алюминиевый теплообменник, чтобы выполнить амбициозные цели в области вентиляции с рекуперацией тепла HC.Они имеют КПД до 95% и минимальную потерю давления.

Стильный и функциональный беспроводной пульт дистанционного управления HRC 2.
Стильный и функциональный пульт дистанционного управления доступен в качестве дополнительной опции для вентиляционных установок Dantherm с рекуперацией тепла. Это дает пользователю доступ к большому количеству дополнительных опций управления, чем те, которые предлагает стандартная панель управления. Пульт дистанционного управления имеет красивый и неподвластный времени дизайн, его можно оставить на столе или повесить на стену.Пульт дистанционного управления обеспечивает доступ к 12-недельным программам, режиму работы вне помещения, работе в ночное время, работе камина, считыванию фактических температур приточного и вытяжного воздуха, относительной влажности и значений CO2 в воздухе.

(PDF) Характеристики вентиляционных установок отдельных помещений с рекуперативной или регенеративной рекуперацией тепла

()

H. Manz et al.rEnergy and Buildings 31 2000 37–4746

5.3. Индекс звукоизоляции

Ž.

Показатели шумоподавления регенератора 12 дБ и 17

Ž.

Рекуператор

дБ измерено на вентустановках

Ž.

Рис.16. Производительность рекуператора немного лучше на

, потому что воздушный поток должен несколько раз менять свое направление

в установке, а звукопоглощающая пена

прикреплена к внутренним стенкам установки, что эффективно на

высоких частотах. . Но оба измеренных показателя шумоподавления

и

ниже целевых значений.

wx

В швейцарском строительном стандарте 14 защита

человек внутри здания от внешнего шума определяется

посредством разницы между наружным и внутренним

уровнями звукового давления.Эта разница уровней звукового давления

определяется передаточными свойствами всех элементов

внешней стены, включая вентиляционную установку, окна и

Ž.

непрозрачные стены, показатели шумоподавления, площади и

Ž

акустические свойства объема помещения, реверберация

.

раз. Значения разницы уровней звукового давления между 25 и 50 дБ требуются в Ref.14, в зависимости от

Ž

от расположения уровня звукового давления вне помещения с тяжелым

.

движения или тихое место и чувствительность к шуму в

Ž.

комнатное жилище, офис, мастерская и др. Если коэффициент звукоизоляции

воздуховода вентиляционной установки низкий по сравнению с

другими элементами стены, как в наших случаях, это является преимуществом, если его площадь очень мала по сравнению со стеной и

площадь окна в типовой комнате.Расчет для диффузного звукового поля

в комнате показал, что разница уровней звукового давления

приблизительно на 35 дБ наблюдается с этими вентиляционными установками в типичном жилом помещении.

Но надо учитывать, что для позиций всего

Ž.

перед вентиляционными установками ок. -0,5 м, комнатная

Рис. 16. Влияние частоты на шумоподавление. Получившийся звук

Ž. Ž.

Показатели снижения

— регенератор 12 дБ и рекуператор 17 дБ.Уровень звукового давления

намного выше, чем в диффузном звуковом поле

помещения.

6. Выводы

С помощью экспериментальных исследований

и численного моделирования было показано, что

комнаты могут эффективно вентилироваться с помощью однокомнатных блоков. Если одна комната была вентилируемой, и типичные зимние граничные условия для жилого дома были приняты за температуру поверхности, внутреннюю

.

нагрузки, схемы воздушных потоков не далеки от полного перемешивания —

ing. В большинстве случаев расход воздуха шлейфов на источниках тепла

был выше, чем расход приточного воздуха. Таким образом,

воздух был смешанным, и вытесняющая вентиляция не происходила.

не происходило. Было измерено

температурных стратификаций от 1 до 2 К. Для регенеративной и рекуперативной вентиляционной установки

была определена эффективность воздухообмена примерно 0,6

.Это означает, что воздухообмен на

несколько эффективнее, чем в случае полного перемешивания.

Расположение агрегата имеет второстепенное значение для

эффективности воздухообмена. Следовательно, положение блоков

может определяться другими аспектами, такими как тепловой комфорт

. Если две комнаты, соединенные проемом, и

, оборудованные двумя установками, вентилируются вместе, можно ожидать более высокой эффективности изменения воздуха

.За исключением позиций

непосредственно перед блоками — в случае регенератора

также перед небольшим отверстием между двумя совместно вентилируемыми помещениями

— скорости воздуха во всех случаях были низкими.

Проблем с тепловым комфортом в зоне проживания

не предвидится.

Конструкция агрегатов должна быть направлена ​​на минимизацию теплового потока

Ž

через геометрическую форму корпуса, теплоизоляцию

. Ž

герметичность теплообменника

и утечки воздуха через теплообменник

.

и кожух. В частности, в случае регенератора

было показано, что даже с небольшими установками можно получить высокую температуру

КПД. Электротермическое усиление

было выше, чем у многих центральных систем вентиляции.

Очевидно, что отсутствие длинных воздуховодов здесь является преимуществом, но

вентилятор с низким потреблением электроэнергии остается незаменимым.

Наиболее критичными для успешного применения однокомнатных вентиляционных установок

являются акустические свойства.Внутренний шум

Уровни давления исследуемых устройств слишком высоки для

многих приложений. Кроме того, из-за передачи

наружного шума через блоки, применение исследуемых блоков

ограничено случаями, когда существует низкий уровень звукового давления наружного воздуха

и низкая чувствительность жителя здания к шуму. . Если требования на

выше, необходимо увеличить шумоподавление в агрегатах.

Следовательно, в отношении акустических характеристик

этих вентиляционных установок необходимы дальнейшие разработки и испытания

. Выбор вентиляторов, путь прохождения воздушного потока

в установке и использование звукопоглощающих материалов имеют значение

. Это сложная задача оптимизации для

What Is Passivhaus Ventilation: A Guide

Настройка обстановки

После нефтяного кризиса 1970-х годов постепенно росли амбиции по строительству домов, которые потребляют меньше тепловой энергии.Здесь, в Шотландии, многие владельцы особняков и особняков лэрдов сочли недоступным отапливать эти обширные, но неэффективные здания, что, как следствие, привело к сносу некоторых из них в 20, и веках.

В начале 1980-х годов во многих странах Северной Европы для новых жилищ были введены минимальные стандарты герметичности, остекления, изоляции стен и чердаков. Стало очевидно, что помимо преимуществ строительства более энергоэффективных, есть и отрицательные побочные эффекты.Фотографии заплесневелых оконных проемов разошлись по прессе, где возник вопрос, не наносят ли современные здания вред здоровью их обитателей.

В контексте этой головоломки между повышенной герметичностью, энергоэффективностью и комфортом, с одной стороны, и здоровой внутренней средой, с другой стороны, в Германии, Канаде и других странах проводились исследования для поиска возможных решений. Также следовало рассмотреть вопрос об увеличении капитальных затрат на энергоэффективность.

Скромное начало

Бо Адамсон и Вольфганг Файст поставили перед собой амбициозную цель — найти оптимальную тепловую эффективность зданий в момент, когда эти меры еще доступны. Например. чем больше добавляется внешней изоляции, тем меньше затраты на отопление, но тем больше возрастают затраты на строительство. Однако экономия средств не является линейной, а сглаживается. За пределами внешней изоляции примерно 500 мм дальнейшая экономия энергии не может быть измерена.
Этот оптимальный тепловой КПД учитывался в тот момент, когда потребление тепла в здании было настолько снижено, что обычную систему центрального отопления можно было заменить небольшим резервным отоплением.

В 1988 году концепция Passivhaus была сформирована путем анализа и оптимизации всех аспектов теплофизики здания для достижения этого стандарта эффективности. Вольфганг Файст построил первый Passivhaus в 1991 году в Дармштадте / Германия, за которым велось тщательное наблюдение.

Восход звезды

С 1991 года по всему миру построено более 20 000 сертифицированных домов в различных климатических зонах. Многие другие были построены без сертификации. Запущен финансируемый европейцами международный исследовательский проект CEPHEUS «Экономичные пассивные дома как европейский стандарт».

Впоследствии были основаны Институт пассивного дома (PHI) и Международная ассоциация пассивных домов, которые отслеживают, совершенствуют свою методологию и продвигают такие высокоэффективные здания.

Вскоре стало понятно, что эту методику можно использовать также для коммерческих зданий всех типов: офисы, школы, детские сады, дома престарелых, торговые точки, спортивные сооружения, общественные здания и многое другое, построенное в соответствии со стандартами Passivhaus. Теоретически по этой методике можно построить любое здание, которое нуждается в отоплении и вентиляции.

Пассивный дом или пассивный дом?

Когда Passivhaus прибыл в Британию, возник вопрос о написании. Институт Passivhaus продвигал перевод этого слова на все языки, на которых он реализуется, например «Passivhus» в Швеции и «Passive House» в Великобритании. Однако некоторые ведущие дизайнеры британской индустрии предпочли сохранить немецкое написание, чтобы отделить определенную методологию от исторически довольно широко используемого термина «пассивный дом».

Сейчас UK Passivhaus Trust гордится более чем 1000 пассивных домов / пассивных домов в Великобритании, число которых постоянно растет.

Что такое Passivhaus?

Многие пришли с различными определениями и объяснениями. Давайте добавим наш упрощенный вариант этой увлекательной концепции.

1. Цель
2. Метод и минимальные критерии
3. Реализация
4. Его место в поисках устойчивости

Цель пассивного дома / пассивного дома

Он был направлен на строительство энергоэффективных, герметичных домов, которые также обеспечивали бы здоровый и комфортный микроклимат в помещении с использованием хорошо известной строительной физики.За счет минимизации энергопотребления в этих домах до 90% затраты домовладельца резко снизятся, а также будет меньше воздействие на окружающую среду. Беспроигрышный вариант для всех. Эти дома должны быть построены с таким высоким качеством от начала до конца, что потенциально могут быть рассчитаны на будущее. Принимая во внимание все аспекты здания, климат в помещении будет здоровым и комфортным.

Институт Passivhaus установил следующие строгие требования к производительности в области отопления и охлаждения:

Тепловые характеристики Максимальное значение Пример жилого дома площадью 100 м 2
Потребность в отоплении помещений

и потребность в охлаждении

или

15 кВтч / (м 2 лет) Макс.1500 кВт / ч газа или другого источника в год для обогрева (или охлаждения) жилища.

Может стоить всего 42 фунта стерлингов в год.

Нагрузка на обогрев помещения

и

10 Вт / м 2 Макс. 1 кВт источника тепла необходим в самое холодное время года без солнечной энергии.

Это примерно 13 свечей.

Предел опасности перегрева Макс 10% времени Не более 36 дней в году температура в помещении может быть выше 25 ° C.

Дополнительно был сформирован стандарт для проектов модернизации: EnerPHit. Эти проекты реконструкции следуют принципам Passivhaus, но имеют пониженную потребность в тепле на 25 кВтч / (м2 в год).

В настоящее время пассивный дом / дом состоит из трех уровней, в зависимости от общего использования первичной энергии * и того, сколько технологий возобновляемых источников энергии внедряются.

Уровень PH Макс.первичная энергия * использование Производство энергии (возобновляемые источники) Пример жилого дома площадью 100 м 2
Классический 60 кВтч / (м 2 лет) не требуется Макс. Энергопотребление 6000 кВтч, включая горячую воду, все приборы и освещение.
плюс 45 кВтч / (м 2 лет) 60 кВтч / (м 2 лет) Макс. Общее потребление энергии 4500 кВтч,

мин. Производство энергии 6000 кВтч.

Премиум 30 кВтч / (м 2 лет) 120 кВтч / (м 2 лет) Макс. Общее потребление энергии 3000 кВтч,

мин. Производство электроэнергии 12 000 кВтч.

Passivhaus Plus — это здания с нулевым потреблением энергии (NZEB).
Passivhaus Premium относятся к категории Plus Energy Buildings.


*) Первичная энергия (PE) — это форма энергии, встречающаяся в природе, которая не подвергалась никакому процессу преобразования, спроектированному человеком.Это энергия, содержащаяся в необработанном топливе, и другие формы энергии, поступающие в систему на входе. Первичная энергия может быть невозобновляемой или возобновляемой.
Когда первичная энергия используется для описания ископаемого топлива, воплощенная энергия топлива доступна в виде тепловой энергии, и около 70% обычно теряется при преобразовании в электрическую или механическую энергию. При преобразовании солнечной и ветровой энергии в электричество наблюдаются аналогичные потери при преобразовании 60-80%, но в сегодняшних конвенциях ООН по статистике энергетики электричество, произведенное из ветра и солнца, считается самой первичной энергией для этих источников. (Источник: Сауар, Эрик. «МЭА занижает вклад солнечной и ветровой энергии в три раза по сравнению с ископаемым топливом». energypost.eu. Energy Post. Проверено 22 апреля 2018 г.)

Пассивный дом с упором на благополучие и здоровье жителей и резкое снижение стоимости жизни — это гораздо больше, чем просто энергетический стандарт. Он обладает удивительным потенциалом влиять на физическое и психическое здоровье нашего населения и сокращать топливную бедность.

Passivhaus с точки зрения жильцов

Dormont Estate имеет один из первых шотландских пассивных домов / пассивных домов в Локерби с четырьмя домами с двумя спальнями и четырьмя домами с тремя спальнями в рамках схемы социального жилья в сельской местности.

В настоящее время занято более 8 лет MEARU провело обширное исследование вакансий. Послушайте отзывы некоторых жителей.

Принципы Passivhaus — пассивный подход

Что приходит на ум, когда мы представляем себе экологичное здание: солнечные панели, ветряные турбины и экзотические конструкции с травяными крышами? К сожалению, в нашей среде строительства слишком часто случается, что мы просто привязываем определенную технологию возобновляемой энергии к довольно неэффективному зданию и называем его «эко-дом» … и кого действительно волнует, хорошо ли спланированы эти возобновляемые источники энергии или введены в эксплуатацию должным образом?
Passivhaus — полная противоположность такого подхода.Это тщательно продуманная целостная концепция, которая начинается с большого внимания к деталям, чтобы оптимизировать тепловые характеристики внешней ткани здания. «Ткань прежде всего» — известный девиз.
В связи со значительным сокращением спроса на энергию возобновляемые источники энергии являются полезным дополнением концепции. В целом, пассивный подход, включая MVHR, имеет гораздо больший потенциал для сокращения основного потребления энергии зданием (и CO2), чем может достичь любая отдельная технология возобновляемых источников энергии.

Изображение ниже суммирует наиболее важные принципы:

  1. Оптимизированная форма и ориентация здания: Это означает простую оптимизацию строительной физики с целью минимизировать тепловые потери. Например. хорошее соотношение объема к поверхности. Пассивный дом не обязательно должен выглядеть как объект из другого мира. Он может быть самых разных форм и внешнего вида, в нем могут использоваться материалы и конструкции, характерные для конкретной области.
  2. Солнечная энергия: Пассивный дом обычно строится на использовании свободной энергии солнца.Ориентация дома и его проемов должна быть тщательно спланирована, чтобы максимизировать солнечную энергию. Окна большего размера лучше всего размещать на южной, восточной и западной сторонах, а окна меньшего размера — на северной. Однако с ростом солнечной энергии возникает опасность перегрева.
  3. Затенение и предотвращение перегрева: Для предотвращения перегрева летом и даже в середине сезона затенение является очень важным фактором. Его можно грамотно нанести, чтобы не пропускать летнее солнце, но позволять зимнему солнцу светить в здание.Затенение должно быть внешним, поскольку внутренние жалюзи не так эффективно удерживают тепло. Также можно принять во внимание листву. Тепловая масса или даже материалы с фазовым переходом могут поглощать и отдавать часть тепла, когда это необходимо.
  4. Супер изоляция по всему периметру: Сюда входят хорошо работающие окна, внешние двери, стены, крыша и пол с минимальным тепловым мостиком. Особое внимание уделяется деталировке соединения пола со стеной и изоляции плиты перекрытия.Внешние конструкции, например балконы в идеале должны быть отдельно стоящими.
  5. Четкое разграничение тепловой оболочки: Четкое разграничение пространств внутри и за пределами теплой оболочки. Серых зон следует избегать любой ценой, например внутренний гараж с плохой внутренней дверью в сторону дома. Кроме того, все услуги (горячая вода, отопление, вентиляция) должны полностью находиться в тепловой оболочке. Остерегайтесь теплых помещений на холодных крышах или карнизах.
  6. Превосходная герметичность: Специальный слой герметичности должен охватывать все здание.Обычно это соответствует тепловой оболочке. Следует избегать многократного проникновения тепловой оболочки. Эти несколько необходимых отверстий для забора и выпуска воздуха, воды, сточных вод и электроснабжения, SVP и устройств сжигания должны быть тщательно спланированы и установлены, например: с уплотнительными втулками.
  7. Система вентиляции с рекуперацией тепла Passivhaus: Это неотъемлемая часть истории успеха Passivhaus, которая поддерживает здоровый и комфортный внутренний климат.Спецификация сильно отличается от типичной британской системы MVHR, поскольку она основана на «реальной» максимальной эффективности и не ухудшает свои характеристики с течением времени или зимой.

Следующие минимальные стандарты производительности установлены для достижения общей хорошей производительности всех элементов. Причина этого заключается в том, чтобы предотвратить отключение некоторых компонентов или возобновляемых источников энергии в ущерб общей эффективности тепловой оболочки.

Критерии Максимальные значения Пояснение
Герметичность 0.6 ач / ч при 50 Па В среднем сопоставимо с 0,8 м 3 / (h м 2 ) при 50 Па по результатам испытаний на герметичность в Великобритании. Повышение давления и сброс давления.
Стены, крыша и пол 0,15 Вт / (м 2 K) Коэффициент теплопроводности всех непрозрачных компонентов здания с минимальным тепловым мостиком.
Окна и двери 0,8 Вт / (м 2 K) Коэффициент теплопроводности всего окна и двери, вкл.Рамка. Обычно тройное остекление. Двери без почтовых ящиков.
МВХР КПД не менее 75% Passivhaus сертифицированный MVHR или несертифицированный MVHR с 13% снижением эффективности (метод испытания DIBt).

Обратите внимание, что сборка таких компонентов сама по себе не является пассивным домом. Это скорее общие характеристики здания в окружающей среде, которые делают его подходящим.

Все зависит от отношения

В нашей промышленной среде, ориентированной на яркую внешность и пропитанной менталитетом «продавай и беги», Passivhaus пытается установить совершенно другие ценности, основанные на реальных и стабильных результатах.
Как правило, рабочие характеристики всех материалов, на которых основываются все расчеты, должны быть реалистичными, установленными и подтвержденными третьей стороной. Все используемые материалы должны быть долговечного качества, что делает их выгодным вложением средств.

Следующее видео прекрасно подводит итоги того, о чем идет речь:

Реализация Passivhaus

Когда дело доходит до возобновляемых источников энергии и сверхэнергосберегающих зданий, многие думают о расходах на высококачественные продукты и технологии. Это правда, что Passivhaus сосредоточен на высококачественных продуктах, которые долговечны и сохраняют свои хорошие характеристики. Однако это не просто ассортимент определенных продуктов или возобновляемых источников энергии: Умный дизайн, продуманный целостный подход с зачастую простой технологией и высоким качеством изготовления лежат в основе Passivhaus.

Опыт проведения испытаний на герметичность показывает, что в зависимости от качества изготовления могут быть достигнуты самые разные результаты.Даже при использовании одних и тех же материалов и конструкции домов в некоторых домах в одной застройке производительность составляла 3 м3 / (ч м2) при 50 Па, в то время как в других просачивалось более чем в два раза больше воздуха.

Одинаковые значения для детализации дизайна: с одинаковыми материалами могут быть достигнуты разные результаты, например, за счет исключения тепловых мостов, изменения отношения поверхности к объему и оптимизации солнечной энергии. Продуманный дизайн может существенно повлиять на энергоэффективность здания — практически без дополнительных затрат. Какая разница, если бы все проектные группы и профессиональный персонал были квалифицированными и мотивированными для работы в соответствии с настоящими передовыми стандартами ?!

Таким образом, отношение всех сторон, участвующих в процессе строительства, имеет решающее значение. Типичный подход « Мы всегда так делали, » — это просто не резка горчицы. Если мы хотим двигаться к зданиям с нулевым энергопотреблением, необходимо желание учиться и адаптироваться, а также обмен знаниями и опытом. Passivhaus создан людьми, которые осмелились экспериментировать и учиться. В то время как импортировать проверенные и проверенные высокопроизводительные материалы или использовать существующие проекты безопасно, задача состоит в том, чтобы проявить творческий подход, использовать или изменять местные материалы и дизайн домов, специфичных для конкретной местности. PHPP был создан для дизайнеров, чтобы дать им инструмент, позволяющий «поиграть» со своими проектами, материалами и спецификациями и посмотреть, какое влияние это оказывает на общие энергетические характеристики. По сути, это тепловая оптимизация строительной физики с применением надежных расчетов и опыта.

Однако, когда дело доходит до доработки дизайна, важно одно: Избегайте самонадеянности, как чумы! Не ожидайте гладкого и экономичного строительства, когда отсутствуют детали, предварительные цифры, вставленные в PHPP, кнопка запуска нажата в ожидании, что цифры могут быть исправлены по мере того, как физическое здание будет расти. Прежде чем что-либо произойдет на объекте, все рисунки и проекты должны быть проверены и доработаны после того, как будут задействованы все соответствующие стороны: заказчик, различные специалисты по мониторингу и оценке, инженеры-конструкторы и т. Д.
Типичным примером часто является координация (или ее отсутствие) оборудования в производственном помещении или шкафу: котел, цилиндр, коллекторы теплого пола, блок MVHR и блок потребителя электроэнергии часто должны делить относительно небольшое пространство. Вместо того, чтобы заставлять представителей различных профессий бороться за пространство при установке оборудования, подробный план расположения производственных помещений, одобренный специалистами, упростит и упростит установку.


Офис Passivhaus в Дувре — один из первых в своем роде в Великобритании.

Пакет проектирования Passivhaus, компоненты и аккредитация

Основным инструментом для проектировщиков Passivhaus является Пакет планирования Passivhaus (PHPP), который представляет собой программу на основе Excel, которая рассчитывает прогнозируемую потребность в тепле и тепловую нагрузку, а также другие показатели энергоэффективности.
Помимо всех строительных компонентов и технологий, tt принимает во внимание местные факторы, такие как:
— Детали местного климата
— Солнечная энергия
— Затенение и прогнозируемый рост деревьев / фольги
— Ветровая нагрузка и защита

Повышение квалификации всех людей, участвующих в проектировании и строительстве таких высокоэффективных домов, является одной из важных задач, которую признал Институт Пассивного дома (PHI). Были созданы различные учебные курсы для профессионалов:
— Сертифицированный проектировщик пассивного дома (архитекторы, консультанты и инженеры по мониторингу и оценке),
— Сертифицированный специалист по пассивному дому (столяр, сантехник, электрик, управляющие объектами и т. Д.)
— Сертификат пассивного дома

Для того, чтобы гарантировать отсутствие каких-либо сокращений в отношении материалов и технологий, PHI разработала свои собственные стандарты сертификации. Сертифицированные компоненты перечислены в базе данных компонентов на сайте www.passiv.de

Сертификат Passivhaus

Это дополнительный уровень безопасности, который введенное в эксплуатацию здание будет работать по назначению и построено в соответствии с необходимыми стандартами качества. Это особенно важно, когда планируется не центральное отопление, а воздух (пост-нагреватель в системе MVHR).
Сертификатор Passivhaus привнесет дополнительный опыт в процесс проектирования, проверит все части расчетов PHPP и проведет проверки на месте.Это даст владельцу здания уверенность в том, что углы не обрезаны.

Однако в Великобритании мы видим тенденцию к тому, что сторонники Passivhaus хотят сэкономить на сертификации. Другие хотят использовать принципы Passivhaus, но не хотят идти на полную. Если бюджет очень ограничен, мы рекомендуем использовать как можно больше критериев пассивного проектирования.

Его место в поисках устойчивого развития

В Великобритании были применены различные подходы к классификации устойчивости зданий.С 2010 по 2015 год у нас был кодекс экологичных домов, затем рейтинг BREEAM, а с 2011 года у нас была маркировка устойчивости в Шотландии. Они нацелены на более широкие аспекты устойчивости.

Passivhaus рассматривает более или менее три аспекта устойчивости: тепловые характеристики и энергоэффективность здания и здоровый комфортный климат в помещении. Это гораздо больше, чем просто галочка, поскольку оно предлагает ряд практических рекомендаций по проектированию, спецификации, установке и проверке / тестированию. Это также гораздо более точный инструмент для расчета тепла и энергии по сравнению с SAP.

Однако акцент на энергоэффективности — каким бы важным он ни был — никогда не должен рассматриваться как исключительный для других аспектов устойчивости и экологии, например:

  • Экологически чистые и нетоксичные материалы
  • Материалы местного производства
  • Материалы с низкой воплощенной энергией
  • Возобновляемые технологии
  • Накопление энергии и тепла
  • Распределение тепла и тепловая масса
  • Гигроскопические материалы
  • Экономия воды, переработка и сбор дождевой воды
  • Рекуперация тепла воды
  • Системы управления и удобство использования
  • Долговечность и стоимость жизненного цикла
  • Обслуживание, чистка и гигиена
  • Экологичный и перспективный дизайн
  • Экологичный транспорт
  • Устойчивый образ жизни и сообщество
  • Переработка и сокращение отходов
  • Окружающая среда, растения и животные

Таким образом, Passivhaus должен быть воплощен в концепции устойчивого развития.Любое устойчивое развитие в идеале должно включать в себя пассивные принципы энергоэффективности, как усвоил Passivhaus.

Стремясь перейти к зданиям с нулевым потреблением энергии, Passivhaus играет неотъемлемую роль в достижении этой цели. К сожалению, наблюдается явный недостаток осведомленности об энергоэффективности в застроенной среде и среди населения, что необходимо решить, чтобы сделать здания с высокими эксплуатационными характеристиками более популярными.

Важность воздухонепроницаемости и вентиляции

Когда в 2007 году мы связались с шотландской исполнительной властью, чтобы узнать их мнение о Passivhaus, мы получили следующий ответ: «Пассивный дом не будет работать в Шотландии, поскольку это не так. Хорошая идея построить герметичные жилища в таком влажном климате.Вдобавок к этому люди часто сушат одежду в помещении, что усугубляет проблему влажности ».

Что ж, это был комментарий в то время, когда о Passivhaus в Шотландии было мало что известно. Дело в том, что дома Passivhaus не имеют проблем с чрезмерной влажностью. Из-за постоянной работы вентиляции с рекуперацией тепла (MVHR) излишняя влага удаляется. Кроме того, процесс рекуперации тепла будет пассивно осушать воздух в помещении в более холодное время года — без каких-либо дополнительных затрат.

Контроль влажности и осушение

Эффект осушения может быть довольно сильным, и его необходимо ограничивать. Это зависит от следующих факторов:

  • тем лучше реальная эффективность системы MVHR,
  • , чем больше разница между температурой внутреннего и наружного воздуха и
  • , чем выше расход воздуха при вентиляции, тем больше осушается воздух.

Слишком сильная вентиляция фактически высушит воздух зимой больше, чем хотелось бы. С точки зрения вентиляции, « Больше — не лучше ».Этот эффект является более серьезной проблемой в континентальном климате с более низким уровнем внешней влажности и устойчивыми отрицательными температурами (часто до -20-30 ° C). Таким образом, климат Великобритании и особенно Шотландии лучше подходит для Passivhaus и MVHR, поскольку зимой здесь более влажно и менее холодно.

В идеале интенсивность вентиляции должна соответствовать реальной заполняемости здания, чтобы обеспечить равновесие между эффектом осушения и увеличением внутренней влажности в результате дыхания, приготовления пищи, принятия душа и купания, испарения влажных поверхностей и т. Д.

Радикально новый подход

Интересно, что через несколько лет после вышеприведенного комментария шотландского руководства, в 2010 году шотландские строительные стандарты повысили свои требования к энергоэффективности, что привело к гораздо более строгим уровням герметичности всех новых построенных домов. Фактически, сейчас мы строим более или менее герметичные дома в Шотландии, которые, как и предполагалось, не имеют достаточной вентиляции. Рост плесени в новых домах, тревожные всплески уровня CO2 в спальнях, увеличение числа людей, пораженных клещами и патогенами домашней пыли, синдром больного дома и рост заболеваемости астмой и другими респираторными заболеваниями — это индикаторы, которые мы не осмеливаемся игнорировать в нашем внутреннем климате и качество воздуха.
Мы оказались в ситуации, когда необходимо тщательно пересмотреть прошлые стратегии вентиляции. В конечном итоге все это влияет на здоровье и благополучие нашего населения, поскольку мы проводим много времени в помещении.

Passivhaus был предшественником радикально нового подхода к вентиляции. Вместо того, чтобы пытаться найти «безопасный» минимальный уровень проникновения воздуха через отверстия в ткани вашего здания, он продемонстрировал, что максимальная воздухонепроницаемость в сочетании со стратегией контролируемой вентиляции работает хорошо и обеспечивает гораздо более стабильно хороший уровень качества воздуха в помещении.
Давайте посмотрим, что делает хорошую вентиляционную систему Passivhaus.

Фактор 1: Интенсивность вентиляции

Стратегия вентиляции в пассивном доме / пассивном доме — это вентиляция с рекуперацией тепла (MVHR), так как это наиболее эффективная форма вентиляции. В начале пути к здоровому дому необходимо определить требования к вентиляции: A) жилища в целом и B) каждой комнаты в частности.

Система вентиляции всегда должна быть сбалансирована (одинаковое количество входящего и выходящего воздуха), чтобы она работала с максимальной эффективностью.

На основе надежных научных оценок и мониторинга реальной жизни был сформирован набор руководящих принципов, которые действительно безопасно применять к любому жилью, пассивному дому или нет. Они основаны на пяти различных критериях:

  • Общий объем вентиляции , исходя из максимальной проектной занятости. Это гарантирует, что в жилище поступает достаточно свежего воздуха, чтобы поддерживать хороший уровень качества воздуха в помещении (IDA 2) для всех жителей. 30 м 3 / ч подачи свежего воздуха на человека — золотое правило.
  • Потребность в свежем воздухе для каждой жилой комнаты; по тем же причинам, что и выше. Например. в спальнях должно быть 20 м 3 / ч свежего воздуха на человека. Ночью нам нужно немного меньше свежего воздуха, чем когда мы бодрствуем и активны. По нашему мнению, это значение имеет смысл снизить для гостевых спален, которые используются нечасто.

Потребность в свежем воздухе в жилых и офисных помещениях зависит от их использования, размера и риска перегрева.

  • Требования к вытяжке для влажных помещений, кухонь и помещений с источниками загрязнения.

Для разных типов помещений приведены следующие минимальные значения:

  • Кухня: 46 м 3 / ч | 60 м 3 / ч в ускоренном режиме
  • Ванная или душевая: 31 м 3 / ч | 40 м 3 / ч в ускоренном режиме
  • Подсобное помещение, туалет или склад: 15 м 3 / ч | 20 м 3 / ч в ускоренном режиме

Если в этих комнатах нет открывающихся окон, эти значения, возможно, необходимо увеличить.

Эти значения более или менее отражают английские строительные стандарты, изложенные в утвержденном документе F.

  • Общая рекомендованная скорость воздухообмена в час должна поддерживаться в пределах от 0,3 до 0,35. Это должно гарантировать, что загрязняющие вещества, например Формальдегиды, испаряющиеся с ковров, должны быть достаточно смыты. Здесь правила PH отличаются от всех других стандартов, которые работают с более высокими минимальными скоростями воздухообмена (Англия: от 0,45 до 0.48 ач, Шотландия: 0,5 ач).

Мы придерживаемся мнения, что при тщательном рассмотрении требований к вентиляции в соответствии с предыдущими тремя критериями будет достигнут гораздо более ориентированный на потребности и сфокусированный результат, чем при установлении высокого стандарта воздухообмена, основанного только на объеме или площади пола. Такой универсальный подход неизбежно приведет к недостаточной вентиляции в небольших жилищах и сильной избыточной вентиляции в более крупных домах и часто не приведет к оптимальной скорости вентиляции в каждой из комнат.

В этом контексте стоит рассмотреть нетоксичные строительные материалы и мебель, которые не выделяют вредную смесь химикатов во внутреннюю среду. Всегда лучше бороться с источником загрязнения, чем пытаться смягчить его последствия.

  • Различные уровни вентиляции: Пассивный дом MVHR работает на трех-четырех уровнях, в зависимости от конкретного использования жилища в данный момент. Напротив, стандартные системы MVHR работают только на двух уровнях: струйном и повышающем.
  • Скорость вентилятора 1: Пониженная вентиляция (обычно 70% от уровня 1), когда дома только один человек или нет, например днем, когда всех нет дома.
  • Скорость вентилятора 2: Номинальный уровень вентиляции: когда в доме есть люди (2 и более человека).
  • Скорость вентилятора 3 или форсирование: Повышенная вентиляция (обычно 130% от уровня 2), обычно используется только кратковременно, когда это необходимо, например для ускорения удаления влаги или запахов.
  • Незанятость или струйка: Это режим вентиляции в праздничные дни, при котором поддерживается минимальная вентиляция, когда жилище не используется в течение длительного времени.

В следующей таблице представлен обзор рекомендаций Passivhaus в сравнении с английскими и шотландскими стандартами непрерывной вентиляции.

Фактор 2: Система рекуперации тепла (MVHR)

Хотя установка Passivhaus MVHR не так легко различима для неподготовленного глаза, существует огромная разница между блоком Passivhaus MVHR и стандартным.Их элементы управления, их реальная производительность, вплоть до того, как они проходят испытания, совершенно разные. Сертификация Passivhaus более реалистична, чем стандартные методики испытаний, и указывает на плохо изолированные блоки.

Passivhaus MVHR должен соответствовать следующим критериям:
  • Коэффициент комфорта: Температура приточного воздуха должна быть 16,5 ° C или выше, даже если температура наружного воздуха составляет -10 ° C. Это правило должно предотвратить сквозняки и снизить потребность в обогреве помещения.
  • КПД: Эффективный коэффициент рекуперации тепла при работе со сбалансированным массовым расходом должен быть более 75% (при температуре наружного воздуха от -15 ° C до + 10 ° C, измеренной для сухого вытяжного воздуха). Следовательно, корпус должен быть хорошо изолирован со всех сторон и без тепловых мостов, чтобы минимизировать тепловые потери.
  • Правильный размер блока MVHR для предотвращения чрезмерного потребления энергии и износа. Для сертификации здания номинальный расход воздуха должен находиться в пределах сертифицированного диапазона, режимы пониженного или ускоренного режима используются только в течение ограниченного периода времени в день (например,грамм. 1 час для приготовления в день) может быть за пределами сертифицированного диапазона, но не более чем на 30% выше / ниже верхнего / нижнего предела сертифицированного диапазона воздушного потока.
  • Защита от замерзания: В большинстве случаев агрегаты Passivhaus MVHR должны иметь подогреватель оттаивания для непрерывной высокой производительности при наружных температурах до -15 ° C. Режим временного отключения оттайки не допускается. Резервное копирование: эта система должна отключиться и отобразить предупреждение, если возникнет опасность замерзания.
  • Электрический КПД: 0.45 Вт / (м 3 / ч) при номинальном расходе.
  • Герметичность: Внутренняя и внешняя утечка 3%, в зависимости от расхода вытяжного воздуха.
  • Балансировка и регулировка: Баланс расхода на впуске и выпуске должен регулироваться. Скорость потока должна регулироваться в три этапа: 70% | 100% | 130%

С развитием технологий новые системы MVHR должны работать с постоянным объемным расходом или постоянным массовым расходом, чтобы избежать падения расхода и дисбаланса.

  • Тихая работа: Уровень шума в производственном помещении (где бы ни находился MVHR) должен быть менее 35 дБ (A) с эквивалентной площадью поглощения 4 м 3 .
    • Во всех жилых помещениях он должен быть ниже 25 дБ (A)
    • и во всех нежилых помещениях ниже 30 дБ (A)
  • Гигиена: Всасываемый воздух должен фильтроваться с помощью фильтра ISO ePM2.5 60% (F7), вытяжной воздух — с помощью фильтра грубой очистки ISO 80% (G4).
  • Контроль влажности: Для жилых помещений с большим несоответствием реального уровня занятости и потребности в вентиляции должна быть предоставлена ​​возможность восстановления влажности, чтобы избежать чрезмерного осушения.Этот пункт добавлен автором.
Критерии Passivhaus для воздуховодов:
  • Гладкая внутренняя поверхность всех типов воздуховодов.
  • Пластиковые (ПВХ и ПЭ) воздуховоды должны иметь антистатическое внутреннее покрытие.
  • Следует избегать использования гибких воздуховодов из-за перепадов давления, возможности очистки и проблем с шумом.
  • Герметичные соединения всех компонентов, не разрушающиеся со временем. Например. клейкой ленты для измерения герметичности будет недостаточно.
  • Отсоединение соединений воздуховодов от блока MVHR для предотвращения передачи вибрации. Рекомендуется: брезентовые или резиновые соединители.
  • Максимальная длина 1,5 м для впускных и вытяжных каналов и их паронепроницаемая изоляция (если они помещены в тепловую оболочку). Эти значения будут использоваться в PHPP для определения общей эффективности системы MVHR на месте. Меньшая длина и лучшая изоляция повысят эффективность.
  • Правильный выбор размеров внешних клемм с достаточным свободным пространством.

Рекомендуемые материалы для воздуховодов превышают общепринятые стандарты Великобритании.

(см. Руководство MVHR для сравнения систем)

Фактор 3: Ввод в эксплуатацию и передача систем MVHR

Системы MVHR для всего дома нуждаются в профессиональных услугах по вводу в эксплуатацию в конце установки. Ввод в эксплуатацию включает откалиброванный анемометр расхода воздуха.

При вводе в эксплуатацию проверяется и регулируется следующее:

  • Проверяет, что все установлено правильно,
  • что все компоненты работают как надо,
  • , что возможен достаточный доступ для обслуживания,
  • , что фильтры и воздуховоды в чистом состоянии,
  • отсутствие протечек в воздуховоде,
  • поверка и регулировка блока МВХР,
  • , убедившись, что выход системы правильный и сбалансированный, и
  • все выпускные отверстия в помещении измерены, отрегулированы и заблокированы в соответствии с проектными расходами.

Максимальные допуски на измеренные скорости потока:

  • Общий баланс системы: Макс. 10% дисбаланс между подачей и добычей. Чем меньше, тем лучше.
  • Расход на комнату: Макс. Отклонение 15% от проектных значений.

После ввода в эксплуатацию каждая система должна быть передана конечному пользователю. Необходимо передать все руководства пользователя и краткие инструкции по использованию и обслуживанию системы.

Важно, чтобы жильцы понимали причину, по которой установлена ​​система вентиляции, и что система будет работать на их здоровье и сэкономит им гораздо больше энергии, чем ее эксплуатация. Если пользователи не «на борту», ​​они, скорее всего, не будут правильно эксплуатировать или обслуживать систему или отключать ее.

Передача должна также информировать пользователя о:

  • Использование уровней вентиляции
  • Летний байпас и как регулировать температуру
  • Как и как часто нужно проверять, чистить и менять фильтры.

Решения для отопления и управления энергопотреблением Passivhaus

Тип отопления помещения, используемый в Passivhaus, является одним из важных решений в начале каждого проекта. Единого подхода нет, но одно можно сказать наверняка: в Северном полушарии нет пассивных домов без отопления. Хотя потребность в отоплении и нагрузку можно минимизировать, необходимо предусмотреть те холодные дни, когда нет солнечной энергии.Фактически, половина жилых домов в Европе пассивных домов имеет систему центрального отопления, хотя она и мало используется. В принципе возможен любой источник тепла:

  • Газ или нефть
  • Воздушные или наземные тепловые насосы
  • Биомасса
  • Дровяные печи, возможно, с котлом
  • Солнечные тепловые панели с большим тепловым накопителем
  • Электронагреватели эффективные
  • Технология топливных элементов

Первоначальная идея Dr.Файст, как правило, отказаться от системы центрального отопления и иметь только резервный нагреватель в MVHR, так называемый «пост-нагреватель», показал, что не всегда возможно, и это связано с некоторыми рисками. Хотя воздушное отопление успешно реализовано в 10 000 проектов, в настоящее время обычно рекомендуется отделить отопление помещений от вентиляции. Чтобы спроектировать дом, который отапливается в основном почтовым обогревателем, потребуется немало домашней работы (надежные расчеты PHPP) и еще один важный ингредиент: опыт.Институт Passivhaus рекомендует каждому новому сертифицированному проектировщику Passivhaus построить и контролировать как минимум 3 дома с центральным отоплением, прежде чем проектировать одно без него.

Нагрев воздухом / дополнительным нагревателем

Не все сертифицированные жилые дома Passivhaus / Passive House можно отапливать с помощью почтового обогревателя. В основном это зависит от тепловой нагрузки. Готовый PHPP сообщит, так ли это.

Самый распространенный почтовый нагреватель — это центральный столбчатый нагреватель теплой воды. Это теплообменник вода-воздух, который размещается в воздуховоде приточного воздуха, часто рядом с установкой MVHR.Тепловая мощность такого дополнительного нагревателя зависит от расхода воздуха и температуры воды и обычно составляет от 1,5 до 3 кВт. Он также ограничен максимальной желаемой температурой воздуха 52 ° C. Кроме того, может возникать запах горящих частиц пыли. Температура воды должна быть от 50 ° C до 70 ° C. Чем выше температура, тем больше теплопередача.

Поскольку с помощью тепловых насосов трудно достичь температуры воды в этом диапазоне, они не являются идеальным партнером для пост-нагревателя.Мы сделали это, и это сработало, но это предел. Горячая вода, вырабатываемая солнечными тепловыми панелями и погружным нагревателем, не является подходящей комбинацией, так как на постовых нагревателях потребуется в те дни без солнечного света, когда солнечные панели не имеют хорошей теплоотдачи.

Дополнительный нагреватель управляется комнатным термостатом, который подключается либо к моторизованному клапану, либо к специальному насосу, который включает или отключает поток горячей воды через батарею нагревателя.

Чтобы предотвратить рассеивание тепла по участкам приточных каналов, рекомендуется обернуть приточные каналы, следующие за пост-нагревателем, изоляцией толщиной 25 мм, например.грамм. обертка воздуховода.

Обратите внимание, центральный столбовый обогреватель будет накрывать жилище теплом. Количество тепла, вводимого в конкретное помещение, будет зависеть от расхода приточного воздуха и любого рассеивания тепла через воздуховоды. Следовательно, будет сложнее отапливать большие жилища с неравномерными тепловыми потерями с помощью центрального постового обогревателя. Для таких жилищ лучше всего подойдут автономные обогреватели. Они часто используются с радиальными / полужесткими воздуховодами и могут быть размещены либо по центру, либо перед каждым терминалом помещения.

Также возможны электрические почтовые обогреватели, централизованно или для отдельных помещений.

Если вы хотите построить дом без центрального отопления или со встроенным электронагревателем, свяжитесь с нами на ранних этапах проектирования. У нас есть большой опыт в этом вопросе, и мы будем рады обсудить с вами ваши пожелания.

Наконец, мне нужно упомянуть, что почтовые обогреватели будут обогревать только помещения для приточного воздуха. В ванных комнатах и ​​ванных комнатах нужен отдельный обогреватель, например.грамм. полотенцесушитель.

Дровяные печи и распределение тепла в пассивном доме

Необходимо подумать о распределении тепла в пассивных домах, особенно если не планируется система центрального отопления. Обратите внимание, что MVHR не является системой распределения тепла как таковой. Он в определенной степени распределяет тепло, но не выравнивает температуру по всему зданию. Может быть достигнута разница температур в 4-6 градусов. Расскажите нам о своем проекте, если вы хотите получить больше совета.

Некоторым строителям домов нравится идея дровяной печи, но некоторые дизайнеры Passivhaus не одобряют использование печей. Хотя Институт Passivhaus выражает озабоченность по поводу обычных дровяных печей с выходом свежего воздуха из комнаты, герметичные печи — это совсем другое дело. Они забирают необходимый свежий воздух из воздуховода, подсоединенного снаружи непосредственно к камере сгорания. Таким образом сохраняется герметичность жилища. Если вы собираетесь установить дровяную печь, мы рекомендуем использовать именно такие печи, не зависящие от помещения.

В таком случае мы рекомендуем размещать выпускное отверстие для подачи воздуха рядом с печью и завышать расход приточного воздуха. Таким образом, часть тепла, выделяемого вокруг печи, может распределяться по всему помещению в направлении выводов вытяжки. Кроме того, терминал подачи создает некоторое положительное давление, которое препятствует возможному попаданию дымовых газов в жилище.

Мы также провели экспериментальную установку, в которой клиент хотел распределить больше тепла от дровяной печи по всему дому с помощью MVHR.

В конце я хотел бы упомянуть, что почтовые обогреватели также могут использоваться для дополнения отопления помещений, например

  • в случае жилища с дровяной печью или
  • , когда полы с подогревом используются для обогрева первого этажа, почтовый обогреватель может обслуживать первый этаж.

Все эти меры по распределению тепла необходимо тщательно анализировать в каждом конкретном случае. Пожалуйста, свяжитесь с нами, если вы заинтересованы в такой настройке.

Затраты на пассивный дом

Затраты на инновации, связанные с ранними проектами пассивного дома, в настоящее время снижаются по мере того, как методология получает более широкое распространение.Этот новый анализ показывает, что дополнительные затраты, связанные со строительством в соответствии со стандартом Passivhaus в Великобритании, снизились за последние три года, и по состоянию на 2018 год затраты на передовую практику были примерно на 8% выше, чем у сопоставимых проектов без Passivhaus.

Однако устранение затрат, связанных с обеспечением качества (чтобы устранить разрыв в производительности, это следует делать независимо) и рассмотрение дальнейшего развития навыков, опыта и зрелости цепочки поставок, указывает на то, что дополнительные затраты могут снизиться примерно до 4% или меньше.В контексте других факторов, которые приводят к более высоким затратам на сборку (высокое качество, высокоэффективные строительные изделия, форма конструкции, условия грунта и т. Д.), Это становится незначительным преимуществом для гораздо более совершенного продукта с точки зрения эксплуатационных расходов, выбросов углерода и дополнительных сопутствующие выгоды, такие как уровень комфорта и здоровья.

В целом, это исследование показало, что стандарт Passivhaus в Великобритании может быть достигнут сейчас с небольшими дополнительными затратами и, вероятно, снизится до номинального уровня, если будет принят в масштабе.(материалы из Passivhaus Trust 2019)

Вентиляторы с рекуперацией энергии

* Обозначает обязательное поле

Страна

— Выберите -AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua & BarbudaArgentinaArmeniaArubaAscension IslandAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCanary IslandsCape VerdeCaribbean NetherlandsCayman IslandsCentral African RepublicCeuta & MelillaChadChileChinaChristmas IslandClipperton IslandCocos (Килинг) IslandsColombiaComorosCongo — BrazzavilleCongo — KinshasaCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzechiaCôte d’IvoireDenmarkDiego GarciaDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGu INEA-BissauGuyanaHaitiHeard & McDonald IslandsHondurasHong Kong SAR ChinaHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SAR ChinaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Бирма) NamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorth KoreaNorth MacedoniaNorwayOmanOutlying OceaniaPakistanPalauPalestinian TerritoriesPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarRomaniaRussiaRwandaRéunionSamoaSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия и Южная Сэндвич IslandsSouth KoreaSouth Судан, Испания, Шри-Ланка, St. BarthélemySt. Елена Китс и Невис LuciaSt. MartinSt. Pierre & MiquelonSt. Винсент и ГренадиныСуданСуринамШпицберген и Ян-МайенШвецияШвейцарияСирияСан-Томе и ПринсипиТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТурстан-да-КунаТунисКизияТур Внешние острова Виргинские островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабвеАландские острова

Состояние

— None -AlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict из ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyoming

Занятие

ВыбратьАрхитектор / ИнженерСтроительКонтракторЭлектрический дистрибьюторДистрибьютор ОВКВДомашний счетчик электроэнергииДомашний владелецСантехнический дистрибьютор

Установка ERV в двухквартирном пассивном доме

Герметичные дома нуждаются в механической вентиляции для поступления свежего воздуха.В домах, построенных в соответствии с жестким стандартом пассивного дома, это требование является еще более абсолютным — стандарт требует механической вентиляции по многим причинам, но одна из веских причин — герметичность оболочки. Базовый стандарт пассивного дома требует проведения теста на дверную воздуходувку 0,6 ACH50, что намного более жестко, чем даже самые строгие строительные нормы. В таком тесном здании естественные воздушные потоки не обеспечивают достаточного количества свежего воздуха.

На практике вентиляция в пассивном доме должна осуществляться с помощью вентилятора с рекуперацией тепла (HRV) или вентилятора с рекуперацией энергии (ERV).Это потому, что стандарт пассивного дома также включает очень низкие допустимые пределы использования энергии. Чтобы соответствовать требованиям, проектировщики должны избегать нагрузки на отопление или охлаждение, которая сопровождает вентиляцию свежим воздухом без рекуперации тепла.

В этом месяце компания Coastal Connection посетила проект Placetailor «Supply House» в Бостоне, штат Массачусетс, район Роксбери, чтобы увидеть, как устанавливается усовершенствованный ERV (см. Слайд-шоу). Проект представляет собой двухсемейное здание с одной верхней и одной нижней квартирой на наклонной лесистой засыпке на Роксбери-Бич-Глен-роуд, в районе, который переживает бум строительства и реконструкции, поскольку покупатели жилья и арендаторы стекаются в этот район в поисках жилья. доступное жилье.

На этом составном раздельном изображении плотник Диего Гутьеррес (слева) направляет воздуховоды через потолочный каркас, в то время как менеджер проекта Трэвис Андерсон (справа) протягивает провода на место на теплообменнике и устройстве обработки воздуха Air Pohoda.

Placetailor решил установить ERV производства Air Pohoda, новичка на рынке США. Установки Air Pohoda имеют инновационную особенность: они поставляются с активным предварительным охлаждением входящего воздуха, который служит для удаления влаги из входящего воздушного потока летом, когда влажность концентрируется.Теоретически это дает преимущество энергоэффективного контроля влажности в здании наряду с рекуперацией энергии. Placetailor — один из первых американских строителей, который испытал Air Pohoda в реальных условиях. (Посмотрите это видео на YouTube, где технический специалист Air Pohoda Роман Саломун представляет и объясняет технологию Air Pohoda i ERV.)

В проекте трехэтажного дома на две семьи нижний блок занимает весь первый и половину второго этажа, а верхний блок занимает половину второго этажа и весь третий этаж.Тяжелые инженерные балки в конструкции пола, поддерживающие второй этаж, которые необходимы для достижения открытого плана этажа на первом этаже и для поддержки стены, разделяющей две жилые помещения второго этажа, будут иметь тенденцию блокировать линии подачи и возврата воздуха для система распределения воздуха ERV. Но внешние стены здания с двойными стойками, предназначенные для обеспечения толстой изолированной стены без тепловых мостиков, также создают широко открытую пустоту для трехдюймовых гофрированных пластиковых воздушных шлангов.Оставаясь на шаг впереди изоляторов, менеджер проекта Placetailor Трэвис Андерсон и плотник Диего Гутьеррес провели линии от потолочных регистров через потолок и стену до кондиционера Air Pohoda.

COVID-19 Системы вентиляции для больниц | Blauberg-NA

В связи с распространением вируса COVID-19 на мировой арене компания BlauAir компании Blauberg готова помочь в борьбе с этим вирусом, передающимся по воздуху.

Больницы предъявляют одни из самых уникальных и сложных требований к фильтрации воздуха в мире вентиляции.Когда дело доходит до вентиляции в больнице, тут не к чему относиться легкомысленно. В этих установках используются высокоэффективные фильтры (EPA и HEPA), чтобы обеспечить максимально чистый воздух в больнице. Фильтры HEPA являются обязательными для любого хирургического кабинета или изолятора. В то время как для других областей, таких как лаборатории, требуется только MERV-13, а для мест общего пользования требуется MERV-8. По-прежнему лучше использовать фильтры HEPA, чтобы контролировать качество воздуха в больнице.

Наш BlauAIR — это многофункциональная приточно-вытяжная установка, обеспечивающая энергоэффективную коммерческую вентиляцию, максимальный комфорт и лучший микроклимат в торговых центрах, на предприятиях или других крупных объектах.Основная функция устройства — поддерживать температуру, влажность, рекуперацию энергии и фильтрацию воздуха в этих больших помещениях.

Работа системы рекуперации воздуха очень важна в любом помещении, особенно если это крупный коммерческий, гражданский или промышленный объект со значительным количеством людей, поскольку речь идет о здоровье, безопасности и комфорте. Для таких объектов требуется сложное и высокотехнологичное вентиляционное оборудование.

Сегодня основной вопрос создания здорового микроклимата и вентиляции стоит особенно остро, особенно в городе или промышленном центре.Требуется комплексное вентиляционное решение, позволяющее создать многофункциональную и эффективную коммерческую вентиляционную систему.

Вот где приходит наш BlauAIR .

Наш коммерческий вентилятор BlauAIR имеет широкий спектр применения, он предназначен для больших офисов, банковских учреждений, выставочных центров, отелей, производственных помещений, складов, супермаркетов, кинотеатров, спортивные залы и другие большие помещения. Они могут быть как внутри, так и снаружи, везде, где требуется коммерческая приточно-вытяжная установка.

Все BlauAIR проходят многоступенчатые испытания в наших испытательных лабораториях и представляют собой высококачественные современные энергосберегающие агрегаты, отвечающие требованиям современного рынка.

Наши BlauAIR уникальны, поскольку Blauberg имеет возможность производить индивидуальные установки мощностью 75 000 кубических футов в минуту. BlauAIR может быть оборудован вентилятором с рекуперацией тепла (что такое HRV?) (Что такое ERV?), Который использует тепло отработанного воздуха для нагрева приточного воздуха без дополнительных затрат. Также в установке есть вентилятор с рекуперацией энергии, который возвращает не только тепло вытяжного воздуха, но и содержащуюся в нем влагу. Это обеспечивает работу без конденсации влаги даже при отрицательных значениях температуры, а также высокую энергоэффективность.

Специальная конструкция корпуса из цинково-алюминиевого сплава с тепло- и звукоизоляцией 40 мм из минеральной ваты снижает теплопотери и устраняет тепловые мостики и конденсат на поверхности при воздушном охлаждении, что особенно важно. важно, если агрегат установлен вне здания.

Как вы контролируете и обслуживаете эти устройства?

BlauAIR удобен в обслуживании и управлении, оснащен современной системой управления «Plug & Play» на базе программируемого контроллера Carel.Основные параметры устанавливаются удаленно через панель дистанционного управления с удобным интерфейсом. С помощью интеллектуальной системы можно управлять температурой, давлением, обслуживанием, расходом воздуха, влажностью (с дополнительными датчиками), контролем качества воздуха (с датчиками CO2 / IAQ), включая режимы «естественного охлаждения» или «свободного нагрева». возможный. Стандартные выходы контроллера позволяют подключать дополнительные датчики.

Выбрать необходимую модель BlauAIR и заказать установку можно прямо на сайте компании здесь.Также вы можете записаться на звонок квалифицированного консультанта, который свяжется с вами и ознакомит с доступными решениями, а также даст рекомендации по выбору оборудования.

Подарите своему дому новый набор легких с системой механической вентиляции. — Чистая энергия Ирландия — Решения в области возобновляемых источников энергии | Солнечные фотоэлектрические панели | Вентиляция

Что, по мнению Кон, сделает дом в конечном итоге готовым к MVHR?

«Как показывает практика, MVHR наиболее эффективен в герметичном доме», — отвечает Кон.

«Для эффективной работы MVHR не должно быть более трех воздухообменов в час. Первое, что нужно сделать для определения размера модифицированного MVHR, — это провести испытание на герметичность. Результат проинформирует домовладельца о пригодности системы ».

«Дом может не подходить, но испытатель может дать рекомендации, которые улучшат общую воздухонепроницаемость, тем самым снизив затраты на отопление, инфильтрация воздуха может составлять до 30% потерь тепла».

Мне было интересно, насколько навязчивым является процесс установки — куда на самом деле идет устройство? Con специализируется на реализации всего проекта, от проектирования до передачи.

«Блок может быть расположен на чердаке или внутри ограды дома
, в зависимости от площади. В целях обслуживания проще поместить блок в конверте, но это не всегда возможно. Модернизация бунгало или слухового окна, как правило, проста с некоторыми компромиссами.

Двухэтажные дома могут быть немного сложнее и обычно являются частью более обширного ремонта ».

А как насчет финансовых последствий? Это большие, но важные затраты, возможно, в дополнение к затратам на более широкие улучшения.

«Стоимость MVHR варьируется в зависимости от типа и размера дома. Для разных типов и конструкций домов потребуются разные блоки. Стоимость дома площадью
квадратных метров в среднем составляет от 4500 до 5500 евро. Выгоды от соответствующей системы вентиляции с точки зрения комфорта и здоровья человека могут намного перевесить любые затраты на установку ».

С такими расходами, однокомнатный MVHR вызывает большой интерес. Отдельные блоки нацелены на основные проблемные области для повышения качества воздуха в помещении.

Что требуется для стандартной подгонки без структурных сложностей?

Con описывает процесс:

«Однокомнатная рекуперация тепла — это вентиляционная установка, которая устанавливается через стену и предназначена для однокомнатной установки.

«Он работает так же, как и решение для всего дома, путем вытягивания влажного воздуха и подачи свежего воздуха, нагретого теплообменной ячейкой.

«Однокомнатные блоки HRV также являются идеальным решением для замены старых вытяжных вентиляторов и обеспечивают гораздо более энергоэффективное решение.Стоимость одноместных номеров может немного отличаться в зависимости от некоторых дополнительных функций.

Цена только на поставку (оценка участка жизненно важна перед заказом) варьируется от 300 до 500 евро ».

Итак, что происходит с системой в плане обслуживания? MVHR просто дышит спокойно годами?

«Блоки HRV и однокомнатные блоки требуют очень небольшого обслуживания»

Con объясняет: «Фильтры следует менять ежегодно примерно по цене 50 евро за комплект.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
