Вентиляция в коровнике: нормы воздухообмена и порядок обустройства вентсистемы

Содержание

Вентиляция в коровнике: схема и воздухообмен

Перейти к содержимому

Содержание

1 Основные 3 направления вентиляции
2 Основные правила определения воздухообмена в коровнике
3 Монтаж вентиляционных труб
4 Как сделать вентиляцию в коровнике своими руками с помощью штор

Сделать вентиляцию коровника несложно. Можно использовать разные варианты для достижения результата. По какому пути пойти зависит от таких показателей – размера коровника и количества поголовья. При расчете проекта, нельзя пренебрегать информацией о месторасположении хозяйственной постройки и розой ветров.

Основные 3 направления вентиляции

Качественная вентиляции коровника — отличные результаты животноводства

Вентиляция в коровнике своими руками подразделяется на 3 основные ветви:

естественная;
принудительная;
смешанная или комбинированная.

В первом случае воздух движется через воздуховоды притока и оттока. Циркуляция может осуществляться через отверстия в кровле или боковых стенах, окнах, дверях. Этот вариант воздухообмена зависит от времени года. В жаркий период, образуются застои «отработанного воздуха». Так как нет резкого перепада давления снаружи и внутри коровника.

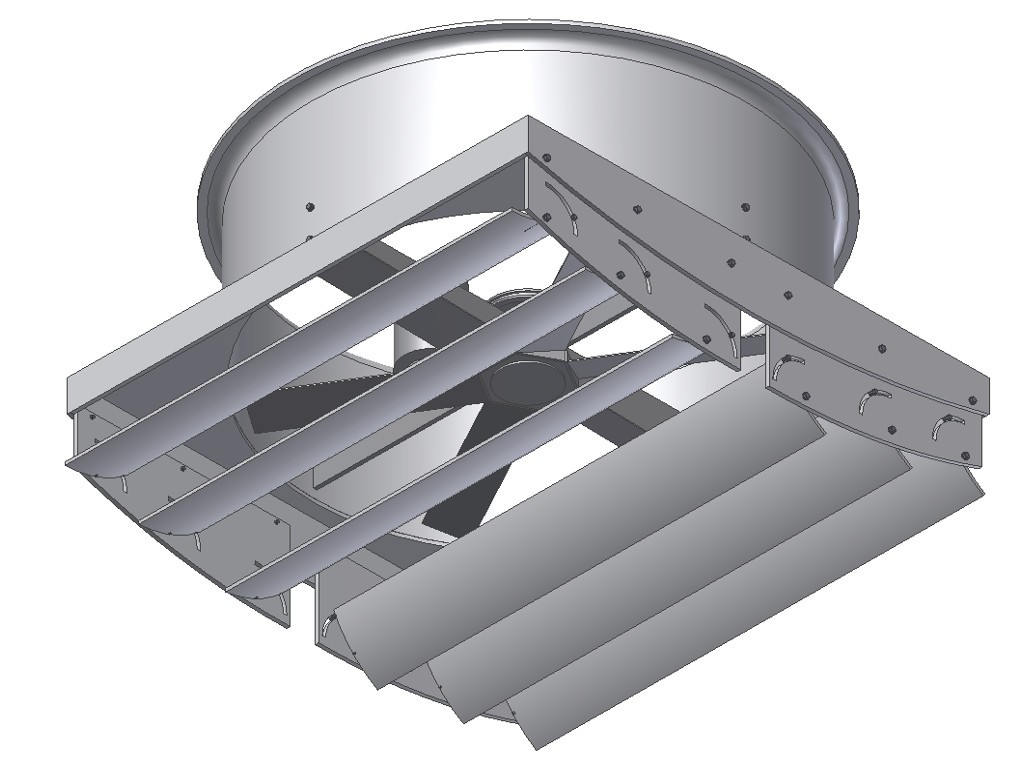

Во втором варианте – используют вентиляторы и вентиляционные шторы, последние могут регулироваться как автоматически, так и вручную. Механические устройства используют, если коровник рассчитан на 200 голов и более. Вентиляторы бывают:

циркулярные;
туннельные;
коньковые.

Можно также использовать впускные и выпускные клапаны. При использовании принудительной вентиляции погодные условия не играют никакой роли.

В последнем случае, воздушные потоки поступают в коровник естественным способом, через щели и отверстия. «Отработанный воздух» выводится принудительно, за счет вентиляторов и других устройств.

Основные правила определения воздухообмена в коровнике

Естественная вентиляция

Чтобы создать хороший микроклимат, необходимо опираться на расчет воздухообмена в хозяйственной постройке. Он зависит от:

температуры воздуха внутри коровника;
влажности воздуха в помещении;
приточного воздуха и времени года.

Расчет воздухообмена по влажности воздуха определяется следующим образом:

L = Q x K + a / q1 – q2

L – количество приточного и отработанного воздуха в коровнике. Показатель определяет, сколько воздуха должно поступить или выводиться за 1 час внутри постройки. Показатель объема воздуха выражается в м3. Он поддерживает оптимальную влажность для животных – м3/1 час
Q – показатель уровня испарений, выделяемых в результате жизнедеятельности животных за час – г/час
K – коэффициент поправочный, определяет количество влаги при дыхании животных образующийся при разной температуре воздуха

a – надбавка выражаемая в процентах, зависит от интенсивности испарения влаги внутри коровника.
q1 – абсолютная влажность воздушных потоков внутри постройки, г/м3.
q2 – абсолютная влажность приточного воздуха поступающего в коровник, г/м3.

Для того чтобы определить кратность воздухообмена, необходимо знать общую площадь коровника. Затем воздухообмен (L) делят на кубатуру. Необходимо придерживаться формулы:

M = L янв. / V (кубатура)

Используя данные формулы, можно рассчитать систему, позволяющую добиться оптимальных условий для содержания скота. Особенно это актуально зимой, когда осуществляется вентиляция в коровнике с привязным содержанием. Животные не имеют возможности выходить на открытый воздух. Поэтому, чтобы надои не снижались, необходимо не только качественный корм, но и оптимальная температура, влажность воздуха.

Монтаж вентиляционных труб

Важно знать, что на каждую тонну живого веса, необходимо 12 м3 свежего воздуха. Поэтому, если насчитывается большое количество поголовья, то вентиляция коровника должна производиться принудительно. Чтобы избежать сквозняков, нужно подобрать воздуховоды, короба правильного размера. Последние, бывают:

металлические;
пластиковые;
деревянные.

Система вентиляции может состоять из трех предложенных материалов – комбинированная. Диаметр прямоугольного короба лучше подобрать 50 см х 50 см. Отверстия в стене предназначенные для циркуляции воздушных потоков, должны монтироваться на одинаковом расстоянии друг от друга. Таким образом, будет обеспечиваться хороший воздухообмен.

Вентканалы выводятся на крышу

Самым выгодным вариантом является монтаж труб из ПВХ. Диаметр сечения такого воздуховода должен составлять 50-75 см. Вырезать окружность вдоль всей длины вентиляционной трубы можно с помощью жестяной упаковки из-под консервов. Ее подогревают и выжигают дыры в ПВХ. Из пластиковой трубы 100мм отверстия должны находиться на расстоянии 60 см друг от друга. Это самый безопасный метод, так как вырезать окружность с помощью инструментов в ПВХ не рекомендуется.

Один конец воздуховода необходимо запаять. Другой закрепляется кольцом из метала. Эта часть трубы будет вставляться в камеру нагнетания приточного воздуха. Вентканалы из ПВХ можно заменить коробом из фанеры или метала. В воздуховоде любой формы, в нижней части стоит проделывать маленькие отверстия, чтобы конденсат мог вытекать наружу. Их расстояние должно быть 2 м друг от друга. Система вентиляции в коровнике схема, чертеж предполагает размещение воздуховодов на высоте трех метров от пола. Пластиковые вентиляционные каналы необходимо закреплять к стенам, через каждые 3 м.

Важно! Размер воздухозаборной камеры должен быть 1 м х 1,5 м. Параметры зависят от расстояния вентканалов к вентилятору. Сюда включено и количество воздуховодов.

Вентиляторы для подачи воздушных потоков монтируют на высоте 2,5 м от пола. Под углом 15 С°. Механические устройства крепятся друг от друга на расстоянии 20 м. Мощность вентилятора зависит от количества крупного рогатого скота. Например, на 100 голов весом 500 кг, должно поступать 600 м3/ минуту. Если вентилятор находится на наружной стене, то его помещают в кожух с отверстием большого диаметра, для забора приточного воздуха. С помощью короба или куска трубы вентилятор соединяют с воздухозаборной камерой.

Важно! Стойкий запах аммиака образование конденсата на стенах и потолке – это первый признак плохой вентиляции.

Зимой, необходимо установить термостаты на Механические устройства. Вентиляторы будут отключаться поочередно, например – один при понижении температуры на 5 С°. Другие на 2 С°. В момент, когда вентиляторы отключены, включаются вытяжки на противоположных концах коровника, которые обеспечат циркуляцию воздуха, пока не включатся вентиляторы. Диаметр сечения вытяжных отверстий должен быть 60 см.

Еще 1 вариант установки воздухозаборной камеры – это центр коровника. Заполнить ее можно с помощью механических устройств, которые монтируются на боковые стены. Приточный воздух будет распределяться с помощью коробов идущих от центра в другие участки кровника.

Как сделать вентиляцию в коровнике своими руками с помощью штор

При большом поголовье показана комбинированная вентиляция

Благодаря тому, что коровы легко адаптируются к прохладному воздуху, в качестве стен коровника используют шторы. Они делаются из таких тканей:

ПВХ;
армированных;
полипропиленовых.

Вентиляционные шторы могут быть двухслойными или однослойными, надувные. Открываться сверху вниз или наоборот. Их можно скручивать или складывать.

Шторы открываются с помощью автоматики. Дешевле регулировать положение шторы вручную. Автоматический режим позволяет поддерживать комфортные условия внутри коровника без присутствия людей.

Важно! При выборе тента для шторы стоит обращать внимание на такие характеристики – устойчивость к перепадам температуры, воздействие аммиака и других агрессивных веществ, образующихся в процессе жизнедеятельности животных. Стойкость к механическим воздействиям.

Штора по своей текстуре должна быть гладкой, чтобы легко можно было смыть всю грязь. Необходимо позаботиться об ограждающей от птиц сетке. Это обязательное условие, при установке вентиляционных штор.

https://youtu.be/-kGFbkKFj0M

Похожее

Вы пропустили

Adblock
detector

Вентиляция в коровнике: назначение, виды, преимущества

Содержание:

Зачем в коровнике вентиляция?
Как рассчитать необходимую мощность вентиляции?
Естественная вентиляция коровника
Оборудование для естественной вентиляционной системы
Принудительная система вентиляции

Поступление свежего воздуха и отток использованного необходимы не только в жилых и офисных помещениях. В различных хозяйственных постройках, где содержатся животные, вентиляция напрямую влияет на получаемый результат. В частности, от комфортных условий коровьего стада зависят надои, а значит и прибыль. Вентиляция в коровнике должна быть эффективной, качественной и полноценной.

Зачем в коровнике вентиляция?

Современные коровники строят из железобетонных элементов. В таких прочных крытых конструкциях практически нет движения воздуха. Температура внутри помещения зависит от внешних факторов, от погоды. В холодное время года в таких коровниках низкая температура, в жаркое время – душно.

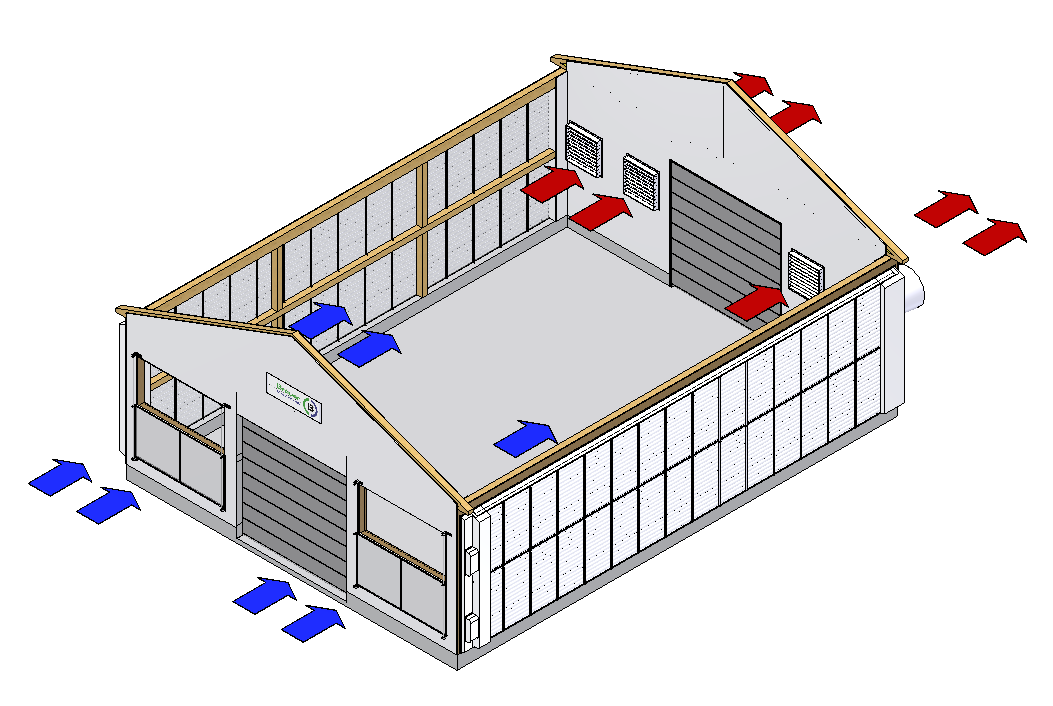

Принцип системы вентилирования

В то же время отходы жизнедеятельности коров выделяют много аммиака в воздух. Если он не выходит, и ему на замену не приходит свежий и чистый кислород, то в таком помещении скапливается влага, возникает ускоренное развитие болезнетворных микроорганизмов. Такая нездоровая атмосфера угрожает возникновением различных болезней среди скота. Также уменьшаются надои, что существенно подрывает финансовую прибыль хозяина. Скопление углекислого газа и аммиака вызывает вялое состояние, как людей, так и животных. Могут ощущаться рези в глазах и сухость во рту.

Вентиляция в коровнике способна решить эти проблемы. Регулярное поступление чистого воздуха значительно улучшает условия пребывания скота в помещении. Быстрый вывод углекислого газа и аммиака улучшает состояние, как коров, так и обслуживающих их людей.

к содержанию ↑

Как рассчитать необходимую мощность вентиляции?

Для того чтобы спроектировать и установить эффективную вентиляционную систему в коровнике, необходимо учесть несколько факторов:

Расчёт вентиляции в коровнике

Размер помещения – для того, чтобы вентиляция была достаточной для поддержания необходимого микроклимата, нужно учитывать объем воздуха, который нуждается в очистке.
Высота потолка – некоторые конструкции вентиляции не могут быть установлены на низкий потолок, поэтому этот фактор стоит учитывать при выборе способа оттока и притока воздуха.
Климатические условия – в разных регионах есть разные температурные режимы. Логично, что системы притока воздуха, которые приемлемы в южных городах, могут оказаться совершенно неэффективными и неподходящими для более холодных районов.
Особенности потоков ветра – чтобы не возникло излишней продуваемости помещений, сквозняков, а также обратной тяги, необходимо детально изучить направления ветра, присущие местности.

Изучив все эти параметры, можно смело составлять проектный план вентиляции. Это обеспечит гарантированную эффективность и достаточность системы.

к содержанию ↑

Естественная вентиляция коровника

Естественный тип вентиляции

Смена воздуха при естественной вентиляции происходит благодаря отверстиям в конструкции коровника. Через потолок выводится теплый влажный использованный воздух, а стенные отверстия служат для притока свежего кислорода.

Следует учитывать, что в этом случае возможно попадание в коровник различных частиц пыли с улицы. Для предотвращения подобного на входные отверстия устанавливаются фильтры.

Плюсы естественной вентсистемы:

Возможность самостоятельной установки системы, так как механизм монтажа довольно простой.
Низкая цена на элементы конструкции.

Недостатки:

Прямое влияние меняющихся погодных факторов на эффективность вентиляции и на состояние микроклимата в коровнике.
Естественная вентиляция в коровнике никак не обрабатывает поступающий кислород, максимум, что происходит – очищение с помощью кассетного фильтра.

Несмотря на преимущества, естественная вентиляция не может круглосуточно и круглогодично обеспечивать поддержание здоровой атмосферы в коровнике. Слишком велика зависимость от погодных условий.

к содержанию ↑

Оборудование для естественной вентиляционной системы

Для усовершенствования системы естественного оттока и притока воздуха было разработано оборудование, делающее процесс более эффективным и удобным:

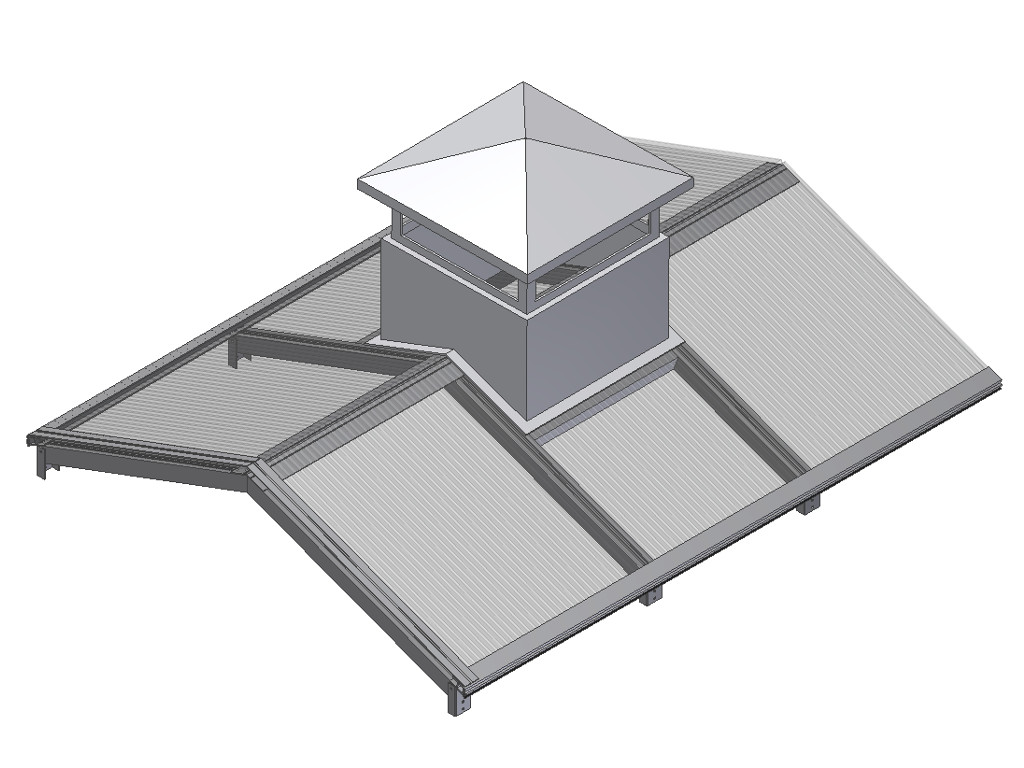

Световой конек – это конструкция, которая устанавливается на крышу коровника. Полупрозрачный поликарбонат обеспечивает освещение помещения без использования электроприборов, а элементы конструкции сделаны так, что благодаря им облегчается отток использованного грязного влажного воздуха.
Вентиляционные шторы – это оборудование, которое устанавливается на стене здания. За счет механических движений элементов регулируется подача воздуха.

Эти элементы значительно улучшают микроклимат помещения и обеспечивают больший комфорт по сравнению с естественной вентсистемой.

к содержанию ↑

Принудительная система вентиляции

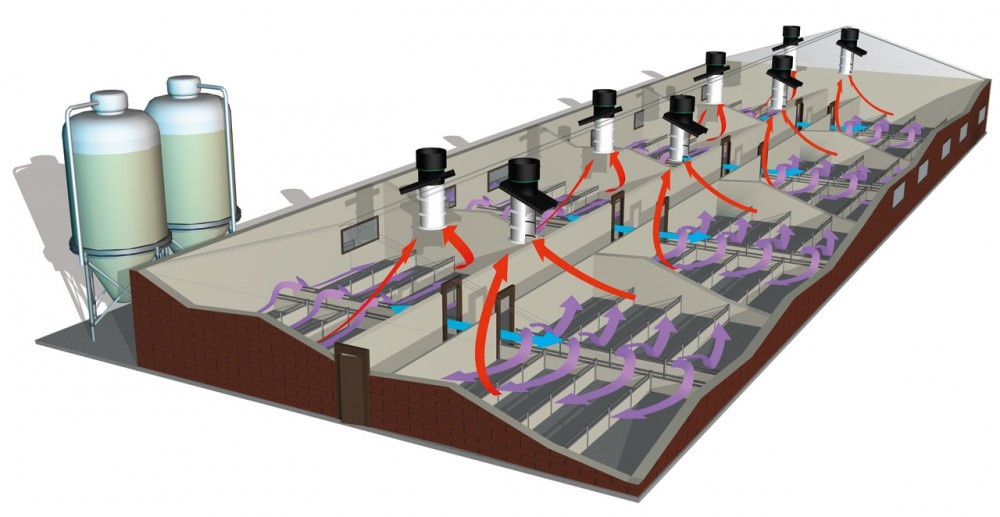

Принудительный тип вентиляции

При установке принудительной вентиляционной системы приток и отток воздуха происходит при помощи различных вентиляторов и клапанов. Это обеспечивает полноценное обеспечение животных свежим кислородом, а также позволяет максимально эффективно выводить неприятные запахи и влажность из коровника.

Преимущества:

Регулировка воздухоподачи позволяет обеспечить чистым кислородом помещение в полном объеме.
Современная конструкция позволяет осуществлять подачу свежего воздуха выборочно, только в необходимые точки.
Автоматизация системы существенно экономит силы и время на настройку необходимого режима проветривания.
При помощи автоматизированного управления персонал может самостоятельно подобрать и создать оптимальный микроклимат в здании.

Недостатки:

Высокая цена на комплектующие и установку специалистами.
Сложность установки.
Обязательные траты на поддержание хорошего технического состояния системы, то есть на смену расходников, смазку деталей и прочее.

Принудительная вентиляция в коровнике гораздо производительнее естественной. При этом высокая цена за монтаж довольно быстро себя окупает. Для того чтобы гарантированно получить эффективную конструкцию, которая прослужит долгое время, лучше обратиться в специальные организации, профессионально занимающиеся проектным расчетом и установкой вентсистем.

Вентиляция коровника — обустройство, сложности и особенности

Грамотно спроектированная вентиляция коровника представляет собой простую, но полную важных тонкостей систему. Она может включать один или несколько рабочих узлов в зависимости от размеров помещения и количества поголовья.

Нередко вытяжные устройства многокомпонентного типа конструктивно оказываются достаточно громоздкими. При всей кажущейся простоте поставленной задачи, выбор вентиляции и правильный монтаж практически всегда сопровождаются некоторыми сложностями.

Содержание статьи

Особенности вентилирования просторных помещений
Сложности климат-контроля в коровнике
Результативные технологии в действии
Обустройство малого коровника

Особенности вентилирования просторных помещений

В отличие от многих других используемых в сельском хозяйстве систем, вентиляция в коровнике не является элементарной. Причина сложностей выбора и обустройства кроется в том, что для содержания на животноводческой ферме в нормальных условиях достаточного количества поголовья требуется очень просторное помещение.

Размеры коровы, интенсивность и количество выделяемых ею продуктов жизнедеятельности – все эти факторы, помноженные на десятки особей, очень сильно воздействуют на атмосферу в помещении.

Классическая приточно-вытяжная система вентиляции способна частично нивелировать их, но нельзя не принять во внимание главный фактор выбора типа системы циркуляции воздушных масс – размеры помещения.

Большая квадратура неотапливаемого коровника становится причиной заметных перепадов температуры внутри в зависимости от розы ветров, погодных условий, времени года. Приточно-вытяжная климатическая система построек животноводческих ферм отличается достаточно крупным размером вентиляционных отверстий. В результате, летним днем внутрь помещения проникает горячий воздух, зимой – холодный. Сильный ветер способен заметать в приточные ходы снег, влагу.

Добавление специальных вентиляторов, термических блоков и других узлов не всегда становится оптимальным решением. С их помощью можно в той или иной мере улучшить ситуацию. Но полностью справиться с подобным недостатком позволит только установка специальных штор – механического устройства, контролирующего воздушный поток.

Сложности климат-контроля в коровнике

Главной проблемой обеспечения оптимального климат-контроля в коровниках являются особенности содержания животных. В отличие от содержания птицы, свиней и аналогичной некрупной живности, коровы в теплый период в светлое время суток регулярно отправляют на выпас. В это время помещение открыто нараспашку, воздухообмен происходит интенсивно и в достаточном количестве.

В зимний период коровы постоянно находятся в стойлах, активно перерабатывая кислород круглые сутки. Выход в виде нараспашку открытых дверей является правильным решением далеко не всегда. Помимо мороза, дополнительным аргументом против такой естественной вентиляции являются иные погодные условия, например, атмосферные осадки. Контролировать метель, дождь, снежные завалы, мешающие открыть двери, не представляется возможным.

Результативные технологии в действии

Оптимальным способом решения вопросов обеспечения грамотного климат-контроля считаются вентиляционные шторы для коровника. С их помощью возможно в короткие сроки добиться положительных результатов при минимуме усилий. В зависимости от размеров и материала изготовления изделия позволяют:

Защитить внутреннее пространство от воздуха с улицы.
Надежно предохранять помещение от попадания влаги во время дождя и не препятствовать движению ветра в солнечный день.

Обеспечить полный контроль воздушного потока в проеме любого размера.
Создавать и сохранять микроклимат фермы, вне зависимости от погодных условий.
Создать несколько отдельных климатических зон внутри просторных коровников.

Настолько широкий спектр возможностей штор определяют качественные характеристики и особенности материалов, из которых они сделаны. На рынке представлено множество вариантов изделий, отличающихся не только размерами, но и наличием дополнительных функций:

Некоторые виды штор позволяют полностью затенять помещение, иные, наоборот, даже в закрытом состоянии продолжают пропускать солнечный свет.
Изделия могут выступать как в роли простого разделителя пространства на зоны, так и использоваться в качестве термобарьера.

В зависимости от предпочтений покупателя, избранное полотно может иметь мягкую, полужёсткую, либо жёсткую структуру. Управление шторами может быть выбрано ручное, автоматическое или смешанное.

Особенности конструкции позволяют производить её монтаж на крыше, стенах, в дверных проемах или окнах. Вместе с основными вентиляционными узлами приточно-вытяжной системы выбранной конструкции, использование штор позволяет оптимизировать микроклимат, одновременно снизив затраты на электроэнергию.

Обустройство малого коровника

Оборудовать специальными шторами можно не только помещения животноводческих ферм. Любые частные «маленькие» коровники, рассчитанные на содержание менее десятка голов, также станут более комфортными и эффективными при условии использования изделий.

Выбирая, как сделать вентиляцию в коровнике, владельцы хозяйств редко обращают внимание на специальные шторы, как достаточно удобный климатический инструмент.

Обычно частный выбор ограничивается поиском приточно-вытяжной конструкции, состоящей из двух воздуховодов достаточного сечения.

На окнах в коровнике своими руками можно установить шторы с ручным или автоматическим управлением, значительно улучшив тем самым механизм терморегуляции и контроля состояния воздуха в помещении. В совокупности с вентиляцией шторы позволят обеспечить эффективное управление воздушными массами. Конечно, далеко не всегда подобное объединение в частном случае является рентабельным. Но если после устройства воздуховода проблема нормального состояния атмосферы не решена полностью, данный вариант станет оптимальным.

Вентиляция в коровнике, создание оптимального микроклимата, оборудование

Содержание

Для чего нужна вентиляция в сарае
Расчет системы вентиляции
Естественная система вентиляции
Усовершенствование естественной вентиляции
Принудительная система вентиляции коровника

Вентиляция коровника играет не менее важную роль чем вентиляция жилых помещений. От распределения воздуха зависит здоровье скота, а от него – количество молока и качество мяса, поэтому вентиляция в коровнике должна быть качественной.

Здоровье скота, а, соответственно, и количество молока напрямую зависит от обустройства правильной вентиляции

Благодаря ей создается благоприятный микроклимат: зимой в помещение будет тепло, а летом прохладно, также она влияет на влажность воздуха.

Для чего нужна вентиляция в сарае

На создание оптимального микроклимата влияет не только отопление, но и системы вентиляции. Коровники строят из железобетонных материалов, а в таких строениях воздух нормально не распределяется. При отсутствии вентиляции зимой будет холодно, а летом очень жарко.

Животные справляют нужду, которая выделяет много аммиака. Без воздухообмена зайти в сарай будет сложно, а животные погибнут от резкого запаха.

При наличии вентиляционных систем и правильного отопления проблемы не возникнут. Чистый воздух и тепло благотворно скажутся на развитии животных.

Расчет системы вентиляции

Для правильного функционирования системы перед ее установкой необходимо провести предварительны расчёт. При расчете надо учитывать температуру в помещении, влажность и время года. Стоит уделить внимание отоплению. Благодаря этим параметрам можно воспользоваться расчетной системой.

Для расчета используется такая формула:

L = Q * K+a/q1-q2

Эта формула – пример для фермеров, ведь многие делают вентиляцию в коровнике своими руками. Условные обозначения:

L – количеств воздуха, который поступает и выходит из помещения. Он позволяет узнать, какое количество воздуха поступило и вывелось в течение часа. Измеряется этот показатель в м3/ч.;
Q – количество испарений, которое происходит в результате обитания коров;
K – влага, которая образуется во время дыхания животного при разном температурном режиме;
а – надбавка, которая измеряется в процентах и зависит от испарения;
q1 – влажность, имеющаяся внутри коровника;
q2 – влажность, которая поступает в помещение.

Опираясь на эти показатели можно высчитать, какая система вентиляции необходима для конкретного помещения. Это позволит определить тип системы, ведь для разных размеров коровника используются разные виды воздухообмена.

При проведении расчетов и выборе нужной системы можно добиться оптимальных условий для содержания скота. Надо знать требования, которым должна отвечать любая система вентиляции, для каждого вида они различны.

Естественная система вентиляции

Одна из систем вентиляции коровников называется естественной. Она функционирует благодаря отверстиям в здании: для отвода теплого воздуха они проделывают в потолке, а для подачи свежего – в стенах.

При таком воздухообмене в коровник будет попадать пыль и мусор,чтобы избежать этого в вентиляционную систему монтируют специальный фильтр. Преимущество системы: ее легко сделать самостоятельно.

Несмотря на то что установка такого воздухообмена недорого стоит и проста, у него есть недостатки: эффективность зависит от времени года и погоды, и воздух, который поступает в коровник, никак не очищается.

Усовершенствование естественной вентиляции

Для того чтобы сделать естественную вентиляцию более эффективной, разработано специальное оборудование, которое влияет на формирование воздухообмена, и является очень удобным в использовании. Одним из таких оборудований является световой конек.

Эта конструкция крепится на крыше, ее элементы конструкции позволяют очистить грязный воздух и создать естественное освещение в коровнике.

Также используются вентиляционные шторы для коровника. Это оборудование крепится на стенах помещения. С помощью специального механизма можно регулировать подачу воздуха. Вентиляционными шторами можно улучшить микроклимат в коровнике и обеспечить качественные условия для жизни животных.

Принудительная система вентиляции коровника

Принудительная вентиляция является более эффективной и надежной, чем естественная. Это оптимальный вариант для вентиляции, но ее расчет не должен содержать ошибок, иначе система не будет функционировать.

Принудительная вентиляция более предпочтительна для коровника

Принудительной вентиляционной системе необходимы специальные клапаны и вентиляторы. С их помощью воздух поступает в помещение и выходит наружу.

Вентиляторами проще обеспечить качественную подачу воздуха в отличие от естественной вентиляции. Эта система упрощает жизнь работников фермы, ведь они могут самостоятельно и без особых усилий регулировать подачу воздуха.

Если вы впервые сталкиваетесь с вентиляцией принудительного типа в коровнике, то лучше обратиться за консультацией к специалисту. Он предоставит вам инструкцию по ее созданию.

Если вы решили серьезно заняться разведением скота, то учитывайте, то, что без правильного воздухообмена это не получится. Если нет возможности установить принудительную вентиляцию, то для начала можно сделать хотя бы естественную. Не забывайте, что любое живое существо требует соблюдения условий содержания.

«Холодное» содержание молочных коров

Освоение ресурсосберегающей технологии беспривязного «холодного» содержания коров позволило уже многим хозяйствам существенно снизить себестоимость производства молока. Ряд коммерческих фирм предлагает для реализации такой технологии зарубежные конструкции и оборудование зданий. Однако не всегда полученные производственные результаты соответствуют ожиданиям и окупают вложенные в «холодные» коровники средства. Причиной неудач чаще всего оказывается неудовлетворительная вентиляция помещений. Как предупредить подобные случаи?

Свежий воздух — ключ к успеху. Опытные животноводы знают, что для полной реализации своего продуктивного потенциала молочные коровы нуждаются в постоянном притоке свежего, чистого воздуха. Высокий уровень влажности, температуры, концентрации газов, патогенных микробов и пыли в плохо вентилируемых помещениях отрицательно влияет на здоровье, продуктивность животных и качество молока. Однако значение хорошей вентиляции «холодных» коровников для повышения эффективности содержания скота, к сожалению, зачастую недооценивают.

Правильно спроектированная вентиляционная система должна обеспечивать необходимую циркуляцию свежего воздуха в помещении, удаляя зимой высокую влажность, а летом — тепло.

Зимой воздушная среда в коровнике должна обновляться до четырех раз в час при подаче наружного приточного воздуха не менее 15 м3/ч на 100 кг массы коров. В летнее время может потребоваться даже 40–60 кратный воздухообмен. Вопрос заключается в том, как этого достичь. Механическая вентиляция позволяет легко регулировать воздухообмен, но у нее высокая энергоемкость. Естественная вентиляция традиционного типа с вытяжными шахтами на крыше не нуждается в электроэнергии, однако летом в коровниках с ограждающими конструкциями без теплоизоляции или с минимальной изоляцией она не действует.

Как показала практика, наилучших результатов достигают, когда конструкция «холодного» здания предусматривает естественную вытяжку воздуха из помещения через открытую во всю длину здания щель в коньке покрытия и приток свежего воздуха через отверстия в карнизе и широкие проемы в продольных стенах (рис. 1). При перебоях в электроснабжении не ухудшается качество воздушной среды и не страдает здоровье животных, как это происходит в коровниках с инженерными системами обеспечения микроклимата.

Эффективность такой вентиляции зависит в первую очередь от напора ветра, обдувающего конек крыши, и в меньшей степени — от разницы между температурой внутреннего и наружного воздуха. Эффект «дымовой трубы», на котором основаны традиционные системы вентиляции, действует только в безветренные зимние дни (рис. 2, а): теплый влажный воздух поднимается вверх и в конечном итоге находит выход в открытом коньке. Обычно на это приходится всего около 10% вентиляции, так как в зданиях без теплоизоляции нет большой разницы между внутренней и наружной температурой за исключением очень холодных дней. В ветреную погоду зимой тяга увеличивается. Когда ветер обдувает открытую щель в коньке крыши, создается разрежение, которое вытягивает теплый влажный воздух из помещения. Взамен всасывается свежий воздух через отверстия под карнизом наветренной стены. Если скорость ветра достаточно велика, воздухообмен возрастает благодаря тому, что на подветренной стороне здания также образуется зона отрицательного давления (разрежение) и приточные отверстия под карнизом с этой стороны начинают действовать как вытяжные (рис. 2, б).

Летом вентиляция обеспечивается за счет интенсивного сквозного проветривания благодаря полностью открытым проемам в продольных стенах. Эти проемы, закрытые зимой регулируемыми по высоте воздухонепроницаемыми шторами, занимают, как правило, от 1/3 до 1/2 поверхности продольной стены с каждой стороны здания (рис. 2,в). Открытый конек летом существенно не влияет на воздухообмен в помещении. Комфорт для коров, а не для персонала.

При проектировании и оценке системы вентиляции наиболее важны потребности животных. Коровы чувствуют себя комфортно в широком диапазоне температур от плюс 15 до минус 15 °С, если места для отдыха защищены от ветра и осадков, удобные и сухие. При правильном кормлении в хорошо вентилируемом помещении они лишь незначительно уменьшают удои, когда температура понижается. Надлежащим образом разработанная и управляемая система вентиляции создает приемлемые условия для животных, но не может обеспечить тепловой комфорт для работников фермы. Холодная сухая среда лучше для здоровья и продуктивности скота, чем теплая и влажная. В правильно спроектированном примитивном деревянном сарае можно достичь лучших экономических показателей, чем в дорогом, с импортным оборудованием, здании.

На движение воздуха в помещении и на качество вентиляции существенно влияют конструкция и объемно-планировочные параметры коровника: длина и ширина вентиляционной щели в коньке крыши, ее уклон, расположение и размер приточных отверстий и проемов в стенах, высота продольных стен, ширина здания.

Зимняя вентиляция зависит от размеров открытого проема в коньке, обеспечивающего вытяжку, и регулируемых приточных отверстий, которые следует размещать в продольных стенах под карнизом. Опыт показывает, что длина открытого конька должна соответствовать длине помещения между торцовыми стенами, а требуемая ширина этого проема может быть определена как 1/60 ширины коровника. Например, в коровнике шириной 24 м щель в коньке крыши должна быть шириной 40 см.

Для защиты от осадков европейские фирмы закрывают вентиляционную щель сверху вентиляционно-световым коньком из прозрачного пластика. В районах, где бывают обильные снегопады, с таких коньков необходимо регулярно счищать снег. Иначе возможны повреждения конструкций из-за перегрузки, так как на них под влиянием выходящего из помещения тепла образуется тяжелая наледь.

Хозяйствам, желающим сэкономить на инвестициях, возможно, будет полезен опыт молочных ферм Канады и США. В суровых климатических условиях Северной Америки обходятся без вентиляционно-световых коньков, а коньковую щель, как правило, оставляют открытой. Дождь или снег попадает через проем на кормовой проезд, но зато упрощается конструкция здания, удешевляется его строительство и эксплуатация. Для регулирования просвета проема в морозные дни при необходимости используют простые и недорогие устройства наподобие пластиковой трубы из поливинилхлорида, легко поднимаемой с помощью перекинутых через блоки веревок (рис. 3).

Величина приточных отверстий для зимней вентиляции зависит от размеров открытого конька: с каждой стороны здания площадь регулируемых приточных отверстий в стенах под карнизом должна быть равна половине площади вентиляционной щели в коньке крыши.

Надлежащий наклон крыши улучшает перемешивание воздуха внутри здания и увеличивает кратность воздухообмена. Типовые коровники с привязным содержанием скота имеют высоту стен 3 м и уклон крыши 1:4 (1 м подъема ската на 4 м ширины здания). Эти параметры можно считать минимально допустимыми при реконструкции коровников под «холодное» содержание.

Чем круче скат и выше конек крыши, тем эффективнее вентиляция в безветренные зимние дни. Наилучшая вытяжка наблюдается при уклоне крыши 1 : 3. Следует избегать очень крутых крыш (с уклоном более 1 : 2), так как приточный свежий воздух будет удаляться, не достигнув зоны расположения животных. Для работы системы вентиляции в теплый период существенное значение имеют размеры открытых проемов в продольных стенах. Летом необходимо обеспечить проветривание в зоне нахождения животных для удаления избыточного тепла и уменьшить неизбежное падение производства молока в жару. В такое время правильно построенный коровник служит теневым навесом от солнца. Однако в условиях сурового климата не следует устраивать открытые проемы на всю высоту боковых стен, как это иногда делают по примеру европейских ферм. Нижняя часть стен для защиты коров от холодного ветра должна быть глухой на высоту животных — не менее 1,2 м (рис. 4).

Рис. 4. Глухая стена 1 — 2 м.

Рис. 5. Щелевой забор.

При расположении боксов возле стены целесообразно поднимать ее еще выше — до 2 м. Открытой в новых коровниках нужно оставлять верхнюю часть стены на высоту не менее 1,2 м. Общую высоту стен следует повышать за счет открытой части по мере увеличения ширины коровника. Опыт показывает, что для интенсивного проветривания и доступа необходимого количества свежего воздуха внутрь помещения шириной 18–24 м достаточны боковые стены высотой 3–3,2 м, при 30 м — 3,6 м. Излишняя высота здания — это неоправданное его удорожание.

Защита от сквозняков Вероятно, наиболее серьезный недостаток естественной вентиляции — отсутствие точного контроля воздушного потока. Из практики известно, что скорость движения воздуха в помещениях для содержания скота зимой должна быть от 0,2 до 0,5 м/сек. Сквозняки, то есть движение воздуха с большей скоростью, вызывают переохлаждение животных. Превышение этой скорости на 1 м/сек. соответствует падению температуры в помещении на 3–4 °С для животных с короткой шерстью. Для предупреждения сквозняков в холодную погоду хорошо помогают ветрозащитные заслоны, которые устанавливают в открытой части продольных стен. Это может быть деревянный забор (рис. 5) со щелями между рейками в 2 см или специальные нейлоновые сетки, которые разбивают ветер и снижают скорость воздушного потока, а также служат преградой для проникновения птиц в помещение.

Летом движение воздуха помогает снизить вредное влияние высоких температур. Чем интенсивнее это движение, тем больше тепла отводится от тела животного. В летние месяцы можно не бояться сквозняков в помещениях. Проемы в стенах могут быть полностью открыты. Движение воздуха до 3,8 м/сек. ощущается как легкий ветерок, и только скорость свыше 5 м/сек. крупный рогатый скот воспринимает как сквозняк.

Выбор места для «холодного» коровника На эффективность естественной вентиляции влияют рельеф участка и местоположение здания по отношению к преобладающим ветрам, окружающим деревьям и сооружениям. Вентиляция действует неудовлетворительно в случаях, когда коровник заслонен от ветра близко расположенными зданиями или деревьями, или находится в низине, или поставлен продольной осью в направлении господствующих ветров.

При строительстве помещения для «холодного» содержания животных целесообразно располагать его с наветренной стороны по отношению к существующим зданиям, способным загородить коровник от ветра. Если же его размещают с подветренной стороны, то он должен быть удален на расстояние, исключающее вызванные препятствием завихрения и изменения направления воздушного потока. Обычно полагают, что достаточно 15–30 м. Однако измерения скорости и направления ветра с наветренной и подветренной стороны здания показали, что при определении расстояния более правильно учитывать размеры препятствий, блокирующих поток воздуха:

Dmin = 0,4 h (L)1/2, где Dmin — расстояние от препятствия до коровника;
h и L — соответственно высота и длина препятствия.

Наилучшая вентиляция отмечается при ветре, направленном перпендикулярно продольной стене коровника. Поэтому новый «холодный» коровник желательно располагать продольной осью перпендикулярно направлению господствующих летом ветров.

Российские нормы требуют иной ориентации коровников: здания должны располагаться продольной осью с севера на юг (допускается отклонение до 30°), а помещения шириной более 30 м — продольной осью в направлении господствующих ветров. Именно таким образом построены фермы, расположенные севернее широты 50°, то есть почти на всей территории страны. Поэтому до реконструкции старого коровника под «холодное» содержание необходимо оценить местные метеорологические данные о сезонных преобладающих направлениях ветра, иначе плохо действующая вентиляция станет неприятной неожиданностью. Здание будет подвержено риску остаться без необходимой вентиляции в безветренные жаркие дни и чрезмерно проветриваться в холодное время.

Все перечисленные компоненты системы естественной вентиляции необходимы для успешного круглогодичного ее действия как в новых, так и в реконструированных зданиях. Хорошая естественная вентиляция в «холодном» коровнике — следствие правильного проектирования, правильного местоположения, правильного строительства, правильного управления. Исправить естественную вентиляцию здания, если она не функционирует должным образом, сложно и дорого. Иногда единственное решение — заменить ее механической вентиляцией.

Вентиляция в коровнике — Строим из бетона

Вентиляционные системы в коровнике

Для чего нужна вентиляция в сарае

Животные справляют нужду, которая выделяет много аммиака. Без воздухообмена зайти в сарай будет сложно, а животные погибнут от резкого запаха.

Расчет системы вентиляции

Для расчета используется такая формула:

L – количеств воздуха, который поступает и выходит из помещения. Он позволяет узнать, какое количество воздуха поступило и вывелось в течение часа. Измеряется этот показатель в м3/ч.,
Q – количество испарений, которое происходит в результате обитания коров,
K – влага, которая образуется во время дыхания животного при разном температурном режиме,
а – надбавка, которая измеряется в процентах и зависит от испарения,
q1 – влажность, имеющаяся внутри коровника,
q2 – влажность, которая поступает в помещение.

Естественная система вентиляции

Усовершенствование естественной вентиляции

Принудительная система вентиляции коровника

Принудительная вентиляция более предпочтительна для коровника

Вентиляторами проще обеспечить качественную подачу воздуха в отличие от естественной вентиляции. Эта система упрощает жизнь работников фермы, ведь они могут самостоятельно и без особых усилий регулировать подачу воздуха.

Вентиляция коровника: важная информация для фермеров

Для хозяйственных построек, в которых содержатся животные, имеет большое значение вопрос вентиляции. От условий содержания зависит получаемый результат – здоровье и, в конечном итоге, прибыль. Грамотная вентиляция коровника обеспечит комфортную среду для содержания стада и тем самым увеличит надои.

Необходимость вентиляции в коровнике

Отходы жизнедеятельности животных выделяют в воздух большое количество аммиака.

При недостаточности воздухообмена в помещении накапливается влажность и ускоряется развитие микроорганизмов. Такого рода загрязнения воздуха провоцируют заболевания скота, приводят к уменьшению надоев и, естественно, снижению прибыли владельца.

Обустройство эффективной вентиляции решает эти проблемы. При регулярной циркуляции воздуха улучшаются условия для содержащихся животных и находящихся в коровнике работников.

Как сделать вентиляцию в коровнике

Обеспечить эффективный воздухообмен в постройке, предназначенной для содержания коров, можно с помощью 3 видов систем:

Потоки воздуха передвигаются под разностью температур внутри постройки и снаружи. Соответственно, в летний период могут быть проблемы с работой такой системы вентиляции. Поступающий воздух в такой системе никак не фильтруется.

Циркуляция потоков воздуха происходит при помощи вентиляционных штор и вентиляторов. При этом подача воздуха может быть организованна выборочно, только в необходимые точки. Механические устройства применяют в коровниках для 200 и более голов.

Такая система намного производительнее естественной, и довольно дорогой монтаж достаточно быстро себя окупает.

Комбинированная.

Чистый воздух поступает естественным образом, через отверстия и щели, а отработанный выходит принудительно под действием вентиляторов.

Для улучшения естественной вентиляции применяют следующие элементы:

Световой конек – конструкция, предназначенная для установки на крышу коровника для обеспечения естественной освещенности. При этом конек устроен таким образом, что облегчает отток загрязненного воздуха.
Вентиляционные шторы для коровника – элементы, устанавливающееся на стены постройки, и при помощи специального оборудования регулирующее приток воздуха.

Требования к вентиляции коровника

Чтобы работа системы вентилирования коровника была наиболее эффективной, необходимо соблюдать определенные рекомендации:

В холодный период года смена воздуха должна быть четырехкратной по всему периметру помещения. При этом скорость работающей вентиляции не должна превышать 0,5 м/с для взрослых особей и 0,3 м/с для телят.
В летнее время атмосфера должна меняться от 60 до 100 раз в час, а скорость движения воздуха 1 и 0,6 м/с – для взрослых особей и телят соответственно.
Влажность в помещении коровника не должна превышать 40% при 25°C. Это наиболее оптимальное значение, при котором животные не подвержены тепловому стрессу.
При наличии решетчатой конструкции пола, необходимо предусмотреть дополнительную подпольную вентиляцию производительностью не менее 35%.

Вентиляция в коровнике своими руками может быть обустроена в виде системы естественного воздухообмена. Но значительно эффективней принудительное вентилирование животноводческих построек.

Вентиляция в коровнике с привязным содержанием

Вентиляция в коровнике

Зачем в коровнике вентиляция?

Как рассчитать необходимую мощность вентиляции?

Размер помещения – для того, чтобы вентиляция была достаточной для поддержания необходимого микроклимата, нужно учитывать объем воздуха, который нуждается в очистке.
Высота потолка – некоторые конструкции вентиляции не могут быть установлены на низкий потолок, поэтому этот фактор стоит учитывать при выборе способа оттока и притока воздуха.
Климатические условия – в разных регионах есть разные температурные режимы. Логично, что системы притока воздуха, которые приемлемы в южных городах, могут оказаться совершенно неэффективными и неподходящими для более холодных районов.
Особенности потоков ветра – чтобы не возникло излишней продуваемости помещений, сквозняков, а также обратной тяги, необходимо детально изучить направления ветра, присущие местности.

Естественная вентиляция коровника

Плюсы естественной вентсистемы:

Возможность самостоятельной установки системы, так как механизм монтажа довольно простой.
Низкая цена на элементы конструкции.

Прямое влияние меняющихся погодных факторов на эффективность вентиляции и на состояние микроклимата в коровнике.
Естественная вентиляция в коровнике никак не обрабатывает поступающий кислород, максимум, что происходит – очищение с помощью кассетного фильтра.

Несмотря на преимущества, естественная вентиляция не может круглосуточно и круглогодично обеспечивать поддержание здоровой атмосферы в коровнике. Слишком велика зависимость от погодных условий.

Оборудование для естественной вентиляционной системы

Световой конек – это конструкция, которая устанавливается на крышу коровника. Полупрозрачный поликарбонат обеспечивает освещение помещения без использования электроприборов, а элементы конструкции сделаны так, что благодаря им облегчается отток использованного грязного влажного воздуха.
Вентиляционные шторы – это оборудование, которое устанавливается на стене здания. За счет механических движений элементов регулируется подача воздуха.

Принудительная система вентиляции

Регулировка воздухоподачи позволяет обеспечить чистым кислородом помещение в полном объеме.
Современная конструкция позволяет осуществлять подачу свежего воздуха выборочно, только в необходимые точки.
Автоматизация системы существенно экономит силы и время на настройку необходимого режима проветривания.
При помощи автоматизированного управления персонал может самостоятельно подобрать и создать оптимальный микроклимат в здании.

Высокая цена на комплектующие и установку специалистами.
Сложность установки.
Обязательные траты на поддержание хорошего технического состояния системы, то есть на смену расходников, смазку деталей и прочее.

Вентиляция коровников

ЗАЧЕМ В КОРОВНИКЕ ВЕНТИЛЯЦИЯ?

Принцип системы вентилирования

КАК РАССЧИТАТЬ НЕОБХОДИМУЮ МОЩНОСТЬ ВЕНТИЛЯЦИИ?

Расчёт вентиляции в коровнике

Размер помещения – для того, чтобы вентиляция была достаточной для поддержания необходимого микроклимата, нужно учитывать объем воздуха, который нуждается в очистке.
Высота потолка – некоторые конструкции вентиляции не могут быть установлены на низкий потолок, поэтому коровники проектируются с уклоном кровли 40%.
Климатические условия – в разных регионах есть разные температурные режимы. Логично, что системы притока воздуха, которые приемлемы в южных городах, могут оказаться совершенно неэффективными и неподходящими для более холодных районов.
Особенности потоков ветра – чтобы не возникло излишней продуваемости помещений, сквозняков, а также обратной тяги, необходимо детально изучить направления ветра, присущие местности.

ЕСТЕСТВЕННАЯ ВЕНТИЛЯЦИЯ КОРОВНИКА

Естественный тип вентиляции

Смена воздуха при естественной вентиляции происходит благодаря отверстиям в конструкции коровника. Через потолок выводится теплый влажный использованный воздух, а проемы в стенах служат для притока свежего.

Плюсы вентиляционной системы:

-возможность самостоятельной установки системы, так как механизм монтажа довольно простой.

-низкая цена на элементы конструкции.

-надежность и долговечность.

ОБОРУДОВАНИЕ ДЛЯ ВЕНТИЛЯЦИИ КОРОВНИКОВ

1. Свето-аэрационный конек.

Свето-аэрационный конек – это конструкция, которая устанавливается на крышу коровника. Полупрозрачный поликарбонат обеспечивает освещение помещения без использования электроприборов, а элементы конструкции сделаны так, что благодаря им обеспечивается отток использованного грязного влажного воздуха

2. Подъемные вентиляционные шторы.

Вентиляционные шторы – это оборудование, которое устанавливается на проемы в стене здания. За счет движения штор регулируется приток воздуха.

Эти элементы значительно улучшают микроклимат помещения и обеспечивают больший комфорт по сравнению с естественной вентиляцией.

Компания «ПМ-Комплект» занимается производством и монтажом оборудования для вентиляции коровников, а именно вентиляционных штор (рулонных и секционных) и свето-аэрационных коньков.

Вентиляция в коровнике своими руками

Как сделать вентиляцию в коровнике и курятнике своими руками

Домашних животных и птицу на загородных участках держат в помещениях хозблока. В комплекс помещений входят курятник, свинарник и коровник, сарай для складирования кормов, силосная яма, выгулы для животных.

Вентиляция в коровнике

Подогрев помещения не требуется, так как животные сами выделяют достаточно тепла для обогрева утепленного помещения. А вот вентиляция в коровнике очень нужна. Каждая корова за один час выдыхает более 200 литров углекислого газа. При отсутствии вентиляции в коровнике, люди и животные страдают от неприятных ощущений в глазах, вялости, у них текут слезы и сохнет в полости рта. Все эти недомогания связаны с превышением уровня сероводорода, углекислоты и аммиака в коровнике. Появляются в воздухе они из подстилки, пропитанной испражнениями животного.

Вентиляция в курятнике

Воздух в курятнике, не снабженном вентиляцией, пересыщен аммиаком, влагой и углекислым газом. Если птицам не хватает кислорода, они болеют, хуже едят, теряют массу, хуже несутся и могут даже погибнуть.

Значение вентиляции в курятнике своими руками:

Удаляет зловоние и излишки влаги. Куры, выдыхая воздух, выделяют много влаги, также она испаряется из поилок, подстилки. Чем выше влажность воздуха, тем лучше развиваются болезнетворные микробы. А если повышенная влажность сочетается с холодным воздухом (зимой), птицы страдают от обморожений лапок и респираторных болезней,
Удаляет аммиак. Помет птиц, разлагается с высвобождением аммиака. Это ядовитое вещество, опасное для здоровья взрослых кур и цыплят. Если в детстве цыплята вдыхали много аммиака, они не будут хорошо нестись во взрослом возрасте,
Летом уменьшает температуру. Куры в жару плохо несутся, мало едят. Вентиляция в курятнике усиливает движение воздуха и понижает температуру воздуха.

Существует два способа как сделать вентиляцию в курятнике своими руками: естественный и механический. Ко второму методу прибегают при большой площади и большом поголовье птиц.

Перед тем, как сделать вентиляцию в курятнике, необходимо предусмотреть отсутствие сквозняка. Он весьма губителен для кур.

Вентиляция в курятнике своими руками

Вентиляцию в курятнике своими руками оборудовать не сложно. Вентканал можно соорудить из досок, он по длине разделяется на два желоба: в один воздух поступает, а из другого вытягивается. Вход вентиляции в курятнике, а выход над крышей. На выходе диаметр трубы должен быть около 30 см. Доски 50 мм пригоняют друг к другу плотно, так как щели будут ухудшать тягу. Толстая доска способствует лучшей тяге, потому что теплый воздух, не охлаждаясь, вытягивается наружу.

Вентканал должен выходить за пределы крыши. Поверх выхода ставится решетка и зонтик. Чтобы деревянная труба не шаталась, ее крепят к стропилам крыши при помощи металлических скоб или брусочков из дерева.

[res1]

Вентиляция коровника

Вентиляция является одним из важных элементов создания и поддержания здорового микроклимата в коровнике с любым типом содержания, который является важной составляющей успешного животноводства. Поскольку животные немало времени проводят в коровнике, то имеющиеся там условия неизбежно сказываются на состоянии и физическом здоровье КРС. Так что недостаточно грамотно обустроенная вентиляция в коровнике своими руками может стать причиной распространения бактерий, ухудшением качества молочной продукции, самочувствия, качества отдыха и развития бизнеса. Вентиляция не только очищает воздух от испарений. Она регулирует и влажность воздуха, что важно как летом, когда излишняя влага затрудняет теплообмен, так и зимой, когда избыток влажности заставляет животных мерзнуть.

Что нужно учесть при проектировании системы вентиляции в коровнике?

Проектирование вентиляции осуществляется на этапе проектирования всего коровника, при этом грамотный расчёт обусловлен следующими параметрами:

Габариты коровника,
Высота потолочных балок,
Температурный режим в данной местности,
Роза ветров и расположение здания относительно преобладающих ветров.

Система вентиляции коровника состоит из естественной и принудительной вентиляции, последняя может состоять из вентиляторов, световых коньков и вентиляционных штор различной конфигурации. Такая система должна обеспечивать как необходимое количество света и чистого воздуха, так и необходимую теплоизоляцию помещения для животных.

Вентиляционные коньки

Чаще всего в качестве искусственной вентиляции используются вентиляционные коньки, которые отличаются простотой конструкции, незатратным производством, а также длительным сроком эксплуатации за счёт покрытия противокислотного состава каркаса из оцинкованной стали и алюминия. Помимо металлических элементов конёк содержит листы карбоната толщиной до 16 мм и соединяет в себе не только элемент системы вентиляции, но элемент системы освещения, что позволяет существенно экономить электроэнергию, применяя естественный свет.

Дополнения

Систему вентиляции в коровнике можно дополнить специальными шторами, которые также отличаются простотой эксплуатации и дают хороший результат, поддерживая оптимальный микроклимат в коровнике. Такие конструкции можно перемещать и регулировать вручную, что очень удобно, но более современные модели вентиляционных штор снабжены автоматикой и дистанционной системой управления. Такие шторы могут оснащаться сетками от гнуса и птиц, климат-контролем, что позволяет обеспечить оптимальную регулировку микроклимата помещения для коров.

Еще один регулируемый вариант вентиляции представляют собой подвижные панели, которые перемещаются в вертикальном направлении. Также как и конёк, они пропускают естественный свет, что положительно сказывается на затратах на электроэнергию.

Пример расчета вентиляции в коровнике на 200 голов

Вентиляция в коровнике с привязным содержанием обусловливается требованиями ГОСТ 12.1.005-88 — такая система должна поддерживать оптимальный для животных микроклимат с учётом отвода из помещения избыточного тепла или влаги, паров вредных газов. Для коровника вместимостью в 200 голов предусмотрена приточно-вытяжная вентиляция, при которой воздух в помещении нагнетается с помощью приточной вентиляции, тогда как отвод газов обеспечивается вытяжкой. Поскольку все элементы вентиляции работают одновременно, это обеспечивает непрерывное обновление воздуха в коровнике. Непрерывный воздухообмен позволяет вовремя избавляться от вредных веществ рабочих местах. Так что их концентрация не превышает предельно допустимые нормы.

Основные требования к вентиляции коровников

Что касается нормативов, которые применяются для расчета вентиляции коровника с беспрерывным содержанием скота, то стоит руководствоваться следующими данными:

Часовая кратность воздухообмена зимой составляет до 6 и в летнее время до 100
Вентиляционный проем на одно животное составляет 0,6 м.кв. для отдельного стоящего здания. Если коровник защищен от ветров другими постройками, то норматив увеличивается до 1 кв.м.
Максимальное количество углекислого газа в помещении коровника не должна превышать 0,25 %

Доверять расчет вентиляция в коровнике стоит только профессионалу, который сможет учесть все нюансы, касающиеся воздухообмена. Это позволит без дополнительных затрат обеспечивать необходимый микроклимат в данном коровнике. Универсального варианта для типового проекта вентиляции коровника не существует. Поскольку в расчёте участвуют как параметры самого коровника с учетом количества животных, так и местного микроклимата.

Вентиляция в коровнике своими руками схема с выходом в стену

Как сделать вентиляцию в коровнике своими руками

Уровень заболеваемости поголовья зависит от ухода за животными и условий их обитания, включая наличие оптимальных показателей температуры воздуха и влажности в коровнике. Для того чтобы характеристики микроклимата были правильными, необходимо организовать соответствующий воздухообмен.

Для чего необходима вентиляция в коровнике

Основные задачи системы вентиляции:

организация воздухообмена,
поддержание уровня влажности и температурного режима на уровне нормативных.

В процессе жизнедеятельности коров образуются аммиак, углекислый газ и другие газы. Аммиак токсичен для окружающей среды, а также создаёт условия для развития патогенной микрофлоры в коровнике. Если он не выводится из помещения, то в коровнике скапливается влага, и развивается плесень и грибок. При дыхании коров выделяется углекислый газ. Если концентрация углекислого газа превышает норму, то появляются условия для развития заболеваний различных систем организма. Коровники, построенные из железобетона, плохо удерживают температуру внутри и очень зависимы от температуры снаружи. В холодное время года в помещении без вентиляции повышается сырость и становится холодно, а летом — жарко, что способствует повышению уровня заболеваемости.

Способы вентилирования

Вентиляция может быть естественной, искусственной и смешанной. В животноводческих хозяйствах с небольшим поголовьем обычно применяют естественную вентиляцию, т. е. воздухообмен с помощью приточно-вытяжных каналов.

Способов вентилирования всего три:

естественная,
искусственная,
смешанная.

Естественная

Естественный приток воздуха в коровник осуществляется воздухообменом от дверей, окон, имеющихся щелей, вентиляционных отверстий для движения потоков. В коровнике могут быть созданы специальные отверстия в стенах для поступления воздуха и вытяжные трубы на крыше, через которые уходит использованный. При нормальном функционировании такой системы фермеры всё же отмечают наличие недостатков:

невозможно просчитать мощность системы,
отсутствует возможность повлиять на влажность или температуру,
в процессе циркуляции появляются зоны застоя воздуха,
в помещение поступает кислород вместе с пылью и другими патогенами, которые содержатся в атмосфере,
микроклимат внутри помещения очень зависит от погодных условий снаружи.

Движение воздушных масс при естественной вентиляции в коровнике Естественный воздухообмен можно улучшить с помощью дополнительного оснащения: светового конька на крыше здания и вентиляционных решеток на стенах. Световой конёк — это конструкция, которая является вытяжной трубой и одновременно осветительным прибором для коровника.

Искусственная

Искусственная вентиляция создаётся с помощью климатической техники — вентиляторов, специальных штор, верхнего открытого конька и различных клапанов. Преимущества такой системы:

есть возможность регулировать показатели микроклимата в помещении,
ускоряет воздухообмен,
эффективно удаляет запахи,
осуществляет полную замену воздуха, без застойных зон.

Смешанная (комбинированная)

Смешанная вентиляция в коровнике является комбинацией естественного и искусственного воздухообмена. Применяется повсеместно, особенно летом, т. к. большую часть времени коровы находятся на выпасе, и дверь коровника остаётся открытой, а в ночное время включают искусственную систему вентиляции.

Как сделать вентиляцию в коровнике своими руками

Для создания вентиляции своими руками потребуется провести расчёт мощности необходимого оборудования и сделать прогноз температурных условий, которые должны быть достигнуты с помощью этого оборудования. При наличии небольшого поголовья обычно используют естественную приточно-вытяжную вентиляцию. Каким бы ни был выбор системы вентиляции, всё равно будет необходимо провести расчёт требуемых параметров.

Исходные данные для расчёта:

размер помещения,
высота потолка,
роза ветров и климатические условия региона,
особенности циркуляции воздуха внутри коровника.

Коровник имеет форму пятигранника (с двускатной крышей). Тёплый использованный воздух поднимается вверх и должен вытягиваться через вытяжные трубы в верхней точке конструкции, приток свежего организуют через приточные каналы в стенах. Простейшая схема воздушного потока — пирамида из тёплого использованного воздуха с вершиной в вытяжном канале. По бокам пирамиды находятся зоны холодного воздуха. Конструкция может быть оснащена вентиляционными шторами. Вентиляционные шторы для коровника Они предназначены для регулирования доступа воздуха через приточные настенные каналы. Установка вентиляторов внутри позволяет ускорить воздухообмен и смешивание разных воздушных потоков, чтобы оптимизировать температуру.

Нормы и расчёт воздухообмена

Скорость движения воздуха должна составлять 0,3 м/с. Относительная влажность — 40% при +25 °С. Температура внутри — от -5 °С до +25 °С. Коровы выделяют достаточно много тепла, поэтому более комфортно чувствуют себя при низких температурах. Расчётный воздухообмен рассчитывается по совместному выделению тепла и влаги в помещении. Требуемое количество воздуха учитывает уровень испарения (г/час) с учётом поправки на дыхание коров.

Расчёт воздухообмена определяется по формуле — L=Q*K+a/q1 – q2, где:

L — это требуемый объём воздуха (куб. м/час),
Q — фактический уровень испарений,
K — корректирующий коэффициент по влаге, выделяемый при дыхании животных,
поправочный коэффициент интенсивности испарения,
q1 — абсолютная влажность воздуха, который находится внутри помещения,
q2 — абсолютная влажность поступающего потока.

Материалы и инструменты

Заборные отверстия размещаются в нижней части постройки, ближе к фундаменту, со стороны розы ветров. Входные отверстия монтируются в виде трубопроводов, выходящих к крыше. Для организации естественной приточно-вытяжной вентиляции понадобятся:

короба для вытяжной вентиляции 50х50 см и ПВХ трубы. Диаметр сечения вытяжного воздуховода должен быть не менее 40 см,
прямоугольные короба на стену размер 1,5х1 м.

Этапы изготовления

Процесс создания вентиляции таков:

На крыше коровника монтируются вентиляционные короба. Расстояние между ними должно быть не менее 2 м. Количество коробов зависит от необходимого воздухообмена (не менее 12 куб. м/час на 1 тонну живого веса). Вентканалы выводятся на крышу
Пластиковые вентиляционные каналы на стенах располагают на расстоянии не менее 3 м между ними и высотой 2 м от пола. Снаружи каналы должны прикрываться ветровыми щитками.
Вентиляторы могут размещаться на высоте не менее 2,5 м от пола на расстоянии не менее 20 м друг от друга.

Содержание животных требует создания комфортной среды обитания для поддержания их продуктивных качеств. Применение вентиляции того или иного типа прямо зависит от размеров коровника и количества коров. Правильно циркулирующий воздухообмен препятствует накоплению избытка влаги и газов в помещении и способствует сохранению здоровья животных.

[res2]

Вентиляция в коровнике своими руками

Важным фактом для получения животной продукции в большом количестве, а главное, высокого качества является микрофлора на ферме. Особенно важно поддерживать ее в коровнике, поскольку животные практически постоянно находятся в помещении. Чтобы сбалансировать температуру и влажность воздуха, нужно правильно установить систему вентилирования. Сегодня статья расскажет, как это сделать своими руками.

Способы вентиляции в коровнике
- Естественная вентиляция в коровнике своими руками
- Принудительная вентиляция в коровнике своими руками
Требования к системе вентиляции в коровнике

Чтобы получить хорошую продуктивность на животноводческой ферме, обязательно нужно придерживаться двух условий. Первое – правильное, сбалансированное кормление, второе – проветривание помещения, которое позволяет избавиться от избытка влаги и урегулировать температурный режим. Обычно, коровники – это помещения, в которых практически нет окон. Более того, даже если проветривание происходит посредством их, должной смены воздушных масс не происходит из-за неправильной направленности потоков. Это чревато снижением иммунитета у животных и возникновением различных заболеваний, что значительно влияет на продолжительность жизни животного. Также вентилирование влияет на качество и количество молока.

По мнению ведущих специалистов в области животноводства, железобетонные конструкции, из которых построены практически все коровники, совершенно не подходят для содержания коров, так как существенно снижают их продуктивность. Бетон хорошо пропускает разные температурные режимы. Так, летом в таких коровниках стоит невыносимая жара, зимой – холод. В связи с этим, строения нуждаются в полноценной системе вентилирования для регулирования температуры и воздушных масс.

Естественная вентиляция в коровнике своими руками

В случае естественной вентиляции, воздухообмен происходит сам собой: теплый воздух выходит через шахты в крыше здания, а холодный поступает в него через специальные отверстия в стенах коровника.

Стоит отметить, что дыры в стенах нужно дополнительно оборудовать системой кассетного фильтрования, в противном случае в здание будут залетать крупные фракции пыли. Чтобы оборудоваться естественную вентиляцию, ее нужно разрабатывать перед строительством коровников. Собственноручно вам нужно будет проделать несколько простых мероприятий.

Делаем проект коровника с учетом вентиляционной системы.
Заборные отверстия (те, в которые будет входить свежий воздух) размещаем в нижней части постройки, ближе к фундаменту. Важно, чтобы дыры размещались со стороны розы ветров.
Входные отверстия вмонтируем в здание посредством обычного трубопровода. Их размещаем над кровлей здания с противоположной стороны. Благодаря этому наблюдается разность температур снаружи и внутри помещения, создается зона пониженного давления, а застоявшийся воздух выходит наружу.
Для регуляции воздушного потока входные отверстия снабжаем заслонками, а выходные — дефлектором вытяжной вентиляции. Преимущества естественной вентиляции:
- низкая стоимость материалов и их установки,
- простота монтажа.
Минусы данной системы вентилирования:
- зависимость от погодных факторов. В связи с этим, подобный вид проветривания способен лишь частично сформировать достойный микроклимат для жизнедеятельности животных и в связи с эти проигрывает автоматизированным системам вентилирования.
Принудительная вентиляция в коровнике своими руками
На сегодняшний день принудительная система вентилирования используется в животноводческих центрах чаще всего. В этом случае для циркуляции воздуха применяют вентиляторы туннельного, конькового или циркулярного типа, а также впускные и выпускные клапаны.
Принудительную вентиляцию на порядок сложнее оборудоваться, чем естественную. Поэтому нужен более детальный план работ.
Обязательно при разработке проекта принудительной вентиляции рассчитываем потери давления на каждый квадратный метр воздухоканала. Таблица расчета приведена ниже.
Далее рассчитываем производительность вентилятора. Чтобы это сделать, за первоначальные данные берем два метра кубических воздуха с одного квадратного метра площади за один час. Получившуюся цифру умножаем на объем коровника.
И последнее, что рассчитываем – мощность вентиляторов. Для этого величину потери давления умножаем на объем.
По получившимся данным выбираем вентилятор. Крайне важно учесть все вышеописанные параметры. Так ваш коровник будет проветривается в полной мере, в противном случае вы просто выкинете деньги на ветер.
Вмонтируем вентилятор в помещение согласно его инструкции по установке. Структурно он состоит из двух частей: вытяжной (обеспечивает отвод «старого» воздуха) и приточной (подготавливает и подает «новый» воздух).Преимущества системы принудительной вентиляции:
- обеспечивает полноценную вентиляцию благодаря регулированию воздухоподачи,
- можно подавать воздух в нужные вам точки,
- полная автоматизация процесса (датчики контроля воздуха, контролеры, калориферы и др. ),
- возможность добиться в коровнике оптимального микроклимата.
Минусы обустройства вентиляции такого типа:
- дороговизна материалов и установки,
- сложность монтажа,
- требует постоянных затрат в дальнейшем (на замены фильтров, смазку и др.).
Требования к системе вентиляции в коровнике
Проветривание коровника должно происходить систематически вне зависимости от погоды и времени года. Как уже упоминалось выше, от этого зависит как производительность, так и здоровье буренок. Существует несколько правил вентилирования животноводческих помещений.
В зимний период года проветривание должно осуществляться не менее четырехкратной смены воздуха, по периметру всего помещения. Летом это цифра должна превышать 60-100 раз за часовой промежуток времени.
Скорость движения воздушных масс в зимнее время должна быть около 0,2, 0,4 метров в секунду для телят и взрослых особей соответственно. Летом разрешается увеличить скорость ветра в секунду до 0,6 и 1 метра.
Наиболее оптимальная влажность воздуха для коров составляет не более 40 % при температуре 25 (плюс-минус 2) градусов по Цельсию. Если температура превышает допустимую норму, животные испытывают тепловой стресс.
При наличии решетчатого пола, нужно устанавливать дополнительную вентиляцию с производительность не менее 35 %.Придерживаясь всех этих правил, вы гарантируете себе щедрый «урожай» молока, а ваши коровки будут иметь отличное самочувствие и здоровый внешний вид.

Проблемы с вентиляцией коровника и решения

Легко потеряться в волнении, связанном с планированием нового коровника. Пока вы сосредоточены на том, какое оборудование вы в него поместите, где вы будете размещать свой скот или другие мелочи того, как вы планируете его использовать, вы не хотите забывать об удобстве использования и комфорте! Вентиляция сарая на столбах — это один из аспектов планирования, на рассмотрение которого вам следует потратить некоторое время.

Важность вентиляции стойлового амбара невозможно переоценить. Даже амбары, используемые для хранения, выиграют от спертого воздуха и экстремальных температур. Читайте дальше, чтобы узнать о подводных камнях плохой вентиляции и о том, как их избежать!

Проблемы с влажностью в сарае для столбов

Как и в любой другой конструкции, отсутствие надлежащей вентиляции в сарае для столбов может привести к проблемам, связанным с влажностью. Влага — один из самых быстрых способов вызвать проблемы с любой конструкцией. Хотя это вряд ли создаст риск для стабильности вашего сарая, это может вызвать некоторые проблемы с удобством использования, которые не будут идеальными для вас, вашего оборудования или домашних животных.

Влажность и конденсация

Плохая вентиляция означает, что условия воздуха в вашем сарае для шестов будут поддерживать любой уровень влажности. Если он сухой, он останется сухим. Но если там влажно, этой влажности некуда будет деваться.

Влажность или конденсат могут повредить оборудование или корм, хранящийся в коровнике, привести к износу или короткому замыканию электрических систем или сделать животных уязвимыми для болезней.

Плесень

Само собой разумеется, что влага всегда приводит к риску появления плесени. Никто не хочет с этим иметь дело, но это реальность, когда речь идет о влажных районах страны или местах с сильным дождем. Как только влага проникает в ваш сарай, плесень может стать проблемой, пока с ней не разберутся.

Проблемы с потоком воздуха в стойле

Если влажность не является проблемой, плохая вентиляция стойла все еще может быть проблемой, с которой вам нужно справиться. Вот несколько распространенных случаев, с которыми может столкнуться стойловый сарай, построенный без учета воздушного потока:

Несвежий воздух

Независимо от того, используете ли вы стойловый сарай для хобби, пещеры для человека или для содержания животных, застойный воздух представляет собой проблему. . Для людей первостепенной задачей будет комфорт. Несвежий воздух часто определяется раздражением глаз или горла. Вы можете начать кашлять или даже иметь проблемы с дыханием!

Когда воздух не может проходить через сарай для столбов, вся пыль и твердые частицы внутри просто перемещаются. Если вы держите его плотно закрытым между использованиями без какой-либо вентиляции, он будет накапливаться с небольшими шансами на побег.

Когда речь идет о животных, таких как лошади, это может привести к еще более серьезным проблемам. Их шансы на развитие респираторных инфекций могут увеличиться, и, как правило, им неудобно, даже если они этого не делают.

Жара и сквозняки

Подобно спертому воздуху, чрезмерная жара или озноб могут быть нормой в нерегулируемом коровнике. Самая очевидная проблема с плохим воздушным потоком — экстремальные погодные условия. В самое жаркое и самое холодное время года обычное здание без вентиляции превратится в печь или морозильную камеру соответственно.

Контроль температуры в коровнике часто является важной частью планирования. Если он не будет использоваться только для хранения, вам следует рассмотреть варианты обогрева и охлаждения коровника, чтобы обеспечить комфорт и хорошее здоровье вам или вашим животным.

Советы по улучшению вентиляции сарая с опорами

Строительство для вентиляции

Лучший способ подготовить сарай с опорами для вентиляции — построить его с учетом воздушного потока. Есть несколько простых способов сделать это:

Изоляция имеет ключевое значение. Все, от стен до крыши, должно быть должным образом изолировано. Изоляция сарая на столбах является основной частью контроля температуры и вентиляции.

Не пропускайте функции, которые могут увеличить поток воздуха. Дополнительные двери и окна помогут увеличить общий поток воздуха через ваш сарай. Разместите их таким образом, чтобы воздух входил и выходил на свободном пути, чтобы максимизировать движение воздуха.

Повернитесь лицом к стойлу, чтобы обеспечить надлежащий поток воздуха. При планировании размещения, по возможности, выберите положение, обеспечивающее естественный поток воздуха от отверстия к отверстию. Это позволит естественному бризу перемещать воздух в ваш сарай и из него.

Встроенные вентиляторы

Обеспечить электропитание вашего сарая несложно, если соблюдать местные строительные нормы и правила! Когда у вас есть электричество, вы можете дополнить естественные средства вентиляции сарая вентиляторами.

Вентиляторы облегчают нагнетание воздуха через сарай и предотвращают его застой. Они также важны, если вы наездник, строящий конюшню для своих лошадей!

Пассивные решения для вентиляции

Инструмент мгновенного расчета цены DIY Pole Barn включает в себя некоторые дополнительные функции, помогающие с вентиляцией:

Купол и флюгер

Купол — это классический способ улучшить вентиляцию в вашем стойле. Эти дополнения создают пространство в верхней части вашего сарая, закрытое декоративной крышкой, чтобы предотвратить попадание влаги.

В дополнение к куполу у нас есть несколько флюгеров, которые вы можете установить на свой купол, чтобы придать ему больше индивидуальности!

Вентиляционная труба со сплошным коньком

Если в вашем сарае будет содержаться домашний скот, то непрерывная вентиляция на коньке просто необходима! Эти полоски очерчивают ребро крыши и закрывают естественный зазор в верхней части крыши, оставаясь при этом воздухопроницаемыми, обеспечивая дополнительную вентиляцию.

Они также помогают бороться с образованием конденсата, что сделает ваш сарай более комфортным и предотвратит потенциальные проблемы со здоровьем у домашнего скота или тех, кто использует сарай для личного хобби или хранения!

Постройте свой сарай для столбов – получите мгновенное предложение онлайн!

Если вы готовы построить свой стойловый сарай, зафиксируйте расценки на сараях для шестов своими руками, используя наш инструмент мгновенного расчета! Есть вопросы? Позвоните нашим квалифицированным сотрудникам по телефону (937) 547-9100.

Присоединяйтесь к нам в социальных сетях!

Facebook| Твиттер| YouTube| Pinterest

Вентиляция конюшни


Агдекс#:	717/460
Дата публикации:	07/2010
Заказ#:	10-059
Последнее рассмотрение:	января 2019 г.
История:	Заменяет OMAFRA Информационный бюллетень Вентиляция конюшни , № заказа 09-031
Написано:	Х. Хаффман — инженер/OMAFRA

Версия PDF — 659 КБ

В рамках предоставления доступного обслуживания клиентов, пожалуйста, напишите сельскохозяйственную информацию Контактный центр (ag. [email protected]) если вам требуется коммуникационная поддержка или альтернативные форматы этого публикация.

Содержание

Что такое хорошее качество воздуха для лошадей?
Для чего нужна хорошая вентиляция?
Как работает система вентиляции?
Система естественной вентиляции
Холодильные боксы с естественной вентиляцией
Теплые коровники с естественной вентиляцией
Вентиляционный коровник
Дополнительная информация

Здоровье животных очень важно для владельцев лошадей и хорошее качество воздуха имеет важное значение для сведения к минимуму проблем со здоровьем органов дыхания. Хороший воздух качество начинается с хорошей системы вентиляции, которая также помогает защитить конструкция конюшни от повреждения влагой за счет уменьшения образования конденсата.

Что такое хорошее качество воздуха для лошадей?

Лошади чувствуют себя более комфортно в хорошо проветриваемых конюшнях с хорошей температура и влажность воздуха в коровнике, а также небольшое количество загрязняющих веществ в воздухе и Черновики.

Температура воздуха в коровнике зависит от времени года и видов, возраст и вес лошадей. Диапазон температур от 10°C до 24°С можно считать оптимальной; избегать резких изменений в температура воздуха часто важнее фактической температуры.

Влажность воздуха в коровнике также важна. Очень сухой воздух (низкий относительный влажность) сушит слизистую оболочку носа лошади и может быть источником проникновение пыли и патогенов в дыхательную систему лошади. Очень влажный воздух (высокая относительная влажность) в сочетании с низкой температурой воздуха может снизить изоляционные свойства шерстяного покрова лошади. Очень влажный воздух в сочетании с высокой температурой воздуха может создавать влажность налипание и капание на поверхности строительных материалов внутри лошадь, что может привести к преждевременному износу. Относительная влажность в конюшнях должно быть в пределах 60–70%.

Пыль, патогены и газы от корма, подстилки, навоза и сами лошади влияют на качество воздуха. Частицы пыли в воздухе могут поражать органы дыхания и передавать возбудителей. Газы такие в виде аммиака (NH ₃) и сероводорода (H ₂ S) образуют кислоты, которые обжигают дыхательные пути. Хорошо вентилируемая лошадь в сарае не должно быть повышенного уровня влажности или газов.

Лошади, как и люди, не любят сквозняков. Скорость воздуха может создавать дискомфорт, когда холодный воздух дует прямо на лошадь. Хотя важно постоянно иметь свежий воздух входя в конюшню в течение всего года, она должна быть распределена равномерно, чтобы свести к минимуму резкие перепады температуры и сквозняки.

Для чего нужна хорошая вентиляция?

Первая цель вентиляционной системы — заменить теплые, влажные, пыльный и вонючий воздух в коровнике с соответствующим количеством свежий воздух. Зимой скорость вентиляции 12–19л/с (25–40 CFM, или кубических футов в минуту) на одну размещенную лошадь. Летом, необходима скорость вентиляции до 142 л/сек (300 CFM) на лошадь. чтобы температура воздуха в коровнике не повышалась.

Вторая цель вентиляционной системы – обеспечить хороший воздухообмен распределение по всему коровнику, чтобы он мог заменить теплую, влажный, пыльный, вонючий воздух со свежим воздухом, чтобы избежать «застойных воздушных карманов» в пространстве (рис. 1).

Рисунок 1. Хорошая система распределения воздуха отводит лишнее тепло и влагу, минимизируя загрязнение воздуха и сквозняки.

Как работает система вентиляции?

Воздух обладает двумя очень важными свойствами, которые необходимо понимать прежде чем вы сможете правильно спроектировать и эксплуатировать систему вентиляции коровника.

Влагоудерживающая способность

Воздух обладает способностью удерживать влагу в форме водяного пара. количество влаги, удерживаемой фиксированным объемом воздуха (относительная влажность, или RH) увеличивается по мере повышения температуры этого воздуха. Например, холодный наружный воздух обладает очень малой влагоудерживающей способностью, тогда как теплый воздух обладает значительно большей влагоемкостью. За каждые 10°C повышение температуры воздуха, влагоудерживающая способность воздуха удваивается (приблизительно). Эта уникальная особенность воздуха позволяет проектировщик вентиляции для нагрева поступающего наружного свежего воздуха, чтобы что он может впитывать или «впитывать» выдыхаемую лошадьми влагу. Если отопление слабое или отсутствует, как при естественной вентиляции системе требуется обмен большого объема воздуха для удаления избытка влаги, производимой лошадьми и общей деятельностью. Однако, если добавляется тепло, требуется лишь небольшое количество свежего воздуха, чтобы удалить влагу.

Термическая плавучесть воздуха

Плавучесть – это тенденция теплого воздуха подниматься вверх. Теплый воздух меньше плотнее холодного воздуха, поэтому он легче. Этот принцип хорошо работает в системах естественной вентиляции, где более теплый воздух коровника вызывает теплом тела лошади, позволяет подняться и выдохнуться в пике вентиляционное отверстие или дымоход, несущий вдыхаемую влагу и активные газы с этим. Чем больше разница температур внутри амбар и снаружи амбара, тем больше подъемная сила или выталкивающая сила чтобы выпустить этот грязный воздух. Если вход свежего воздуха плохо спроектирован, холодный поступающий замещающий воздух падает на пол и создает значительные сквозняки в осенне-зимне-весенний период. Плавучесть не эффективен в теплую погоду, так как очень низкая температура разница внутри и снаружи. Для этих условий естественным вентиляция зависит от летнего бриза для удаления влаги, тепла и запахов и активные газы.

Система естественной вентиляции

Система естественной вентиляции использует плавучесть воздуха и эффекты ветра для перемещения воздуха (рис. 2). Системы естественной вентиляции тише вентиляторных систем и обеспечивают больше дневного света, но требуют больше управления для поддержания постоянной температуры и качества воздуха внутри конюшни.

Рисунок 2. Системы естественной вентиляции основаны на тепловых свойствах плавучести. воздуха для удаления тепла, влаги и загрязнителей воздуха из сарай в холодные месяцы.

Ключевым моментом для системы естественной вентиляции является строительство ориентация. Длина здания должна быть перпендикулярна господствующий ветер. Препятствия вокруг коровника мешают свежему движение воздуха, особенно когда они расположены на расстоянии В 10 раз больше высоты конька конюшни. Если препятствия нельзя удалить, используйте искусственную вентиляцию легких.

Еще одна проблема с системами естественной вентиляции – конденсация. на строительных поверхностях. Когда теплый влажный воздух поднимается вверх, чтобы удалить вне амбара, он соприкасается с холодными поверхностями крыша, образуя конденсат. Капли воды капают с крыши может повредить строительные компоненты и неудобен для лошадей и рабочие.

Коровники с естественной вентиляцией должны быть соответствующим образом спроектированы с точки зрения плотности животных и высоты крыши, чтобы обеспечить тепловую плавучесть происходить (табл. 1).

**Таблица 1.** Естественная вентиляция отверстия
	10 м	20 м	30 м
	Ширина здания
Отверстие в боковой стенке (мм)	300	600	900
Проем карниза (мм)	75	100	150
Отверстие паза конька (мм)	150	200	300

Холодильные коровники с естественной вентиляцией

Холодильные коровники представляют собой неотапливаемые помещения, часто с открытой передней боковой стенкой или конец. Они требуют серьезного управления, чтобы отрегулировать вентиляцию. отверстия для предотвращения сквозняков и образования конденсата. Часто эти сараи не изолированы или имеют минимальную изоляцию для предотвращения образования конденсата. Их основная задача состоит в том, чтобы обеспечить достаточный приток свежего воздуха к контролировать влажность, не создавая холодных сквозняков.

Холодные коровники имеют:

открытый конек, который никогда не закрывается, чтобы было немного теплее, влажный воздух для подъема и выхода
небольшой карниз для подачи свежего воздуха в верхнюю часть боковая стенка, подальше от животных, чтобы уменьшить возможность сквозняка и максимизировать распределение воздуха
большие вентиляционные двери вдоль обеих боковых стенок для дополнительного движение воздуха, которое может быть откидными стеновыми панелями, регулируемыми шторами или раздвижные панели, которые будут управляться либо вручную, либо автоматически, в зависимости от погодных условий

Во избежание проблем с конденсацией важно, чтобы нижняя сторона стальной кровли покрыта изоляцией минимум RSI 0,7 (R-4) в качестве каплеуловителя. Во многих амбарах боковые стены облицованы минимальная изоляция для дальнейшего уменьшения конденсации и обеспечения чуть более теплая среда. Строительный подрядчик может помочь выбрать и установите надлежащую изоляцию, чтобы уменьшить конденсацию и влажность накопление.

Теплые конюшни с естественной вентиляцией

Многие конюшни полностью изолированы для обеспечения более комфортного проживания. среда как для лошадей, так и для персонала. Если нет дополнительного тепла добавлен, полностью изолированный коровник может работать при 5°C–10°C теплее, чем на улице, но зимой может достигать точки замерзания погода. Чтобы предотвратить замерзание, установите систему обогрева, а не уменьшение или устранение вентиляции.

Вентиляционные отверстия в боковых стенках аналогичны тем, которые используются для системы естественной вентиляции с добавлением теплоизоляционных панелей или форточки оконного типа с двойным остеклением. Вместо непрерывного пика вентиляционные, такие амбары оборудованы одним или несколькими дымоходами для вытяжки. Если в сарае есть чердак или чердак для хранения корма, утеплите его. дымоход не ниже RSI 1,8 (R-10), полностью удлинить его через чердак или чердак и выйти из него через козырек в виде закрытой шахты. Это предотвращает проблемы с конденсацией, а также последующее ухудшение качества. качества корма и строительной структуры.

Дымоходы, показанные на рисунке 2, имеют размеры 600 мм x 600 мм (2 фута x 2 фута) в одноэтажных коровниках и 1200 мм x 1200 мм (4 фута x 4 футов), из практических соображений, в двухэтажных сараях. Укажите общую мощность вытяжного вала 0,5–1,0 % от площади пола коровника. Регулирующая заслонка с возможностью закрытия 90%, расположенная в верхней части дымохода будет держать дымоход наполненным теплым воздухом, предотвращая холодные сквозняки. Заслонка обычно управляется вручную тросом.

Для летнего содержания лошадей внутри, значительно больше боковой стенки проем (5%–10% площади пола коровника) требуется, чтобы свежий воздух в виде летних бризов в одну сторону или торцевой и вытяжной это с другого конца. Двери и окна обеспечивают дополнительный приток воздуха отверстия необходимы, но все же должны быть обеспечены меры для предотвращения сквозняков в ночью или во время грозы.

Вентиляционный коровник

В коровниках с вентиляторной вентиляцией осуществляется воздухообмен и распределение механически. Полностью изолируйте сарай как минимум до RSI 3,5 (R-20). Поскольку каждый вентилятор создает в помещении небольшой вакуум, все отверстия в конструкцию (включая щели вокруг окон и дверей) становятся струи воздуха и, вероятно, сквозняки. По этой причине это важно, чтобы был обеспечен правильно сконструированный воздухозаборник и чтобы поступающий воздух нагревается как можно быстрее, чтобы удалить его сквозняковый потенциал и повысить его влагоудерживающую способность до достигая лошадей и/или вытяжных вентиляторов. Другими словами, сделать входящий воздух выполняет некоторую работу за вас, прежде чем выпустить его в атмосфера.

Вытяжные вентиляторы

Требуемый диапазон вентиляции на одну лошадь: от 25 CFM зимой до 300 CFM в теплую погоду. Если не будет больше чем 15 лошадей в конюшне, выберите самую маленькую из имеющихся в продаже вентилятор (примерно 300 CFM) в качестве базовой скорости вентиляции и обеспечивают достаточно дополнительного тепла для поддержания этого уровня непрерывного воздухообмен зимой. Эта более высокая скорость необходима, поскольку качество воздуха является функцией скорости воздухообмена, а не лошадиное население.

В идеале проектировщики вентиляции должны предусмотреть не менее двух изменений в час, чтобы гарантировать хорошее качество воздуха. Однако многие сараи ограничены одной сменой воздуха в час для минимизации затрат на отопление. При типичной плотности посадки в конюшне зимняя скорость вентиляции 40 CFM на лошадь (двойной минимум) — это один воздухообмен в час.

Поскольку важно обеспечить разумную последовательность вентиляции этапы или шаги между зимним минимумом и летним максимумом, использование не менее двух вытяжных вентиляторов с двухскоростным или регулируемым числом оборотов функция необходима. Хороший выбор для коровников, содержащих менее 15 лошадей — это пара вентиляторов с регулируемой скоростью, каждый мощностью от 142 л/сек до 472 л/сек (300–1000 куб. футов в минуту). Управляйте этим вентиляторы автоматически с датчиком температуры для поддержания желаемого температура коровника. Поставщик вентиляционного оборудования может помочь с подбор и правильный монтаж вытяжных вентиляторов.

Воздухозаборники

Воздухозаборники представляют собой щелевые отверстия в верхней части боковой стенки снаружи или через потолок из приточного чердачного помещения или воздуховод. Некоторые компании предлагают этот тип воздухозаборника как предварительно изготовленный. единицы. В качестве воздухозаборника можно использовать окна, если они хорошо управляемый. Проблема с использованием окон заключается в том, как часто они должны корректироваться по мере изменения температуры или ветра и их склонность к созданию сквозняков для лошадей в соседних стойлах. Обеспечьте 0,2 м ² (2 фута ² ) впускного отверстия для требуется каждые 472 л/с (1000 CFM) воздухообмена.

Некоторые существующие двухэтажные амбары уже достаточно «дырявые» и легко обеспечить объем свежего воздуха, необходимый для осенне-зимне-весенней вентиляции без установки специальных воздухозаборников. Задача с этими амбары предотвращают сквозняки от этой инфильтрации воздуха. внутренний система воздуховодов может смешивать достаточно воздуха коровника с этой инфильтрацией воздуха для создания смешанной воздушной смеси, которая устраняет проблему сквозняка.

В некоторых конюшнях для достижения равномерное распределение свежего воздуха по всему коровнику (рис. 3). С этой системой и герметичным коровником свежий воздух допускается в одном конце коровника через моторизованные жалюзи или другие отверстия, смешивают с воздухом амбара и распределяют по длине коровник через воздуховод с отверстиями, разнесенными по одной или обеим сторонам воздуховода. Эти воздуховоды изготавливаются из фанеры или пластика. бортовые материалы. Некоторые из этих воздуховодов изолированы для дальнейшего уменьшения конденсации, но в этом нет необходимости, если воздушная смесь Достаточно тепло. В идеале эти воздуховоды имеют откидное дно, позволяющее периодическая очистка от пыли и грязи. Некоторые компании пробовали пыль фильтры на воздуховодах, но ежедневная очистка делает их нецелесообразными. Дополнительным преимуществом системы воздуховодов является то, что она равномерно распределяет дополнительное отопление по всему коровнику.

Рисунок 3. Усиление циркуляции воздуха с помощью жесткого воздуховода с вентилятором и распределением воздуха отверстия.

Дополнительное отопление

Если конюшня должна поддерживаться при температуре выше нуля, дополнительное отопление требуется для. В конюшне недостаточно лошадей для производства достаточно тепла, чтобы держать коровник достаточно теплым, сохраняя при этом не менее одного воздухообмена в коровнике в час. Гарантировать коровник надлежащим образом изолирован и герметизирован (за исключением воздухозаборников) и желаемая рабочая температура, установленная для определения необходимое количество тепла. Чем выше желаемая температура, тем выше стоимость эксплуатации объекта. Продажа и выставочные коровники часто нагревают, чтобы препятствовать росту зимнего волосяного покрова или стимулировать выпадение волос. Для большинства конюшен рабочая температура 10°C является довольно распространенным явлением и минимизирует затраты на отопление. Рассчитать особые требования к отоплению для каждой конюшни, но руководство для достаточно хорошо изолированный коровник с нормальной скоростью вентиляции 500–1000 ватт на лошадь (1700–3400 БТЕ/час/лошадь). Иногда для этой цели используют нагнетательный электрический тепловентилятор. но более экономичные тепловентиляторы, работающие на пропане или природном газе набирают популярность. Другие варианты включают в себя обычную систему с принудительной подачей воздуха. печь или водогрейный котел, расположенный в отдельном помещении. Обратитесь к поставщику систем вентиляции и отопления за помощью в проектировании. и правильный уход за печью.

Контроль и управление вентиляцией

Большинство поставщиков вентиляции предлагают электронный контроллер, блокирует вентиляторы и систему отопления. Это гарантирует система отопления выключена до увеличения скорости вентиляции чтобы отопление работало с минимальной вентиляцией. Этот тип контроль необходим для ограничения затрат на отопление. Найдите контроллер вне легкой досягаемости, чтобы предотвратить несанкционированное изменение желаемого настройки.

Используйте основные инструменты мониторинга для проверки окружающей среды коровника. Минимум-максимум термометр показывает колебания температуры, которые испытывает конюшня. Уровень влажности можно контролировать с помощью пращевого психрометра или электронный гигрометр. Дымовые карандаши используются для проверки движения воздуха. и вероятность сквозняков в конюшне. Различные уровни газа, такие как аммиак и двуокись углерода, измеряются с помощью обнаружения газа трубы. Эти устройства доступны через научные или безопасные компании снабжения.

Дополнительная информация

OMAFRA ‘s Вентиляция для животноводства и птицеводства , Публикация 833 — отличный источник информации о дизайне. и установка систем вентиляции для сельскохозяйственных работ. Он предлагает хорошие примеры проектирования и расчетов. Здание фермы подрядчики, поставщики вентиляции и инженеры-консультанты могут оказывать техническую помощь по проектированию системы вентиляции и установка. При планировании обязательно предусмотрите вентиляцию. конюшня, чтобы свести к минимуму проблемы со здоровьем органов дыхания и поддерживать хорошее качество воздуха для ваших лошадей и рабочих.

Как вы оцениваете систему вентиляции коровника для взрослых животных? — Progressive Dairy

Мы размещаем взрослый молочный скот в самых разных коровниках разных форм и размеров, и мы разработали различные способы их вентиляции.

Найджел Кук

Дженнифер Ос

Кортни Хальбах

Связанные

В то время как свиноводство и птицеводство тяготеют к более унифицированным системам вентиляции, молочная промышленность по-прежнему использует разнообразные естественные решения или принципы механической вентиляции. В настоящее время даже в коровниках с естественной вентиляцией используются циркуляционные вентиляторы для перемещения воздуха вокруг коров, а механические системы могут использовать положительное или отрицательное давление с туннельной или перекрестной схемой воздушного потока для направления воздуха параллельно или перпендикулярно кормовым дорожкам.

Все эти отраслевые вариации вызывают вопрос: «Откуда мы знаем, что система вентиляции работает?» У каждого есть своя любимая система, но было бы неплохо создать критерии для их полной и последовательной оценки, над чем мы в The Dairyland Initiative работали последние несколько лет.

Вместо того, чтобы прийти к выводу, что какой-то один тип вентиляционной системы является лучшим, мы быстро поняли, что разные системы имеют свои плюсы и минусы, и некоторые из них лучше подходят для определенных климатических условий, чем другие. Таким образом, мы разработали некоторые основные критерии проектирования любой системы вентиляции. Критерии:

1. Обеспечить целевую скорость воздуха в микроокружении зоны отдыха коровы

Необходимо обеспечить быстрое движение воздуха в зоне отдыха летом и мягкое движение воздуха зимой. Высокопродуктивный молочный скот подвержен тепловому стрессу в жарких условиях и накапливает тепло во время отдыха. Если мы хотим, чтобы коровы чувствовали себя комфортно и лежали в этих условиях, нам необходимо обеспечить минимальную скорость охлаждающего воздуха (MCAS) в зоне лежания на высоте покоя коровы, чтобы поддерживать благоприятный температурный градиент для потери тепла. Имеющиеся данные свидетельствуют о том, что MCAS составляет от 200 до 400 футов в минуту (от 2,3 до 4,6 миль в час). Эта скорость воздуха может быть достигнута пассивно за счет расположения впускного отверстия или размещения перегородки или активно за счет использования вентиляторов или систем подачи труб с положительным давлением.

2. Отведение тепла, влаги, пыли и вредных газов из коровника с адекватной скоростью круглогодично

Вентиляция – подача свежего воздуха в помещение здания, вытесняющего загрязненный, теплый, влажный воздух и вредные газы , например аммиак. Если мы не будем эффективно вытягивать этот воздух, то у крупного рогатого скота будет риск теплового стресса (лето/жаркий климат) и плохого состояния органов дыхания (зима/холодный климат). Зимой мы рекомендуем скорость вентиляции от четырех до восьми воздухообменов в час (ACH). Летом для взрослого крупного рогатого скота мы обычно обеспечиваем от 40 до 60 ACH и минимум 1500 кубических футов в минуту (CFM) на взрослую корову в коровнике.

3. Убедитесь, что система хорошо работает в любое время года

Слишком часто конструкция системы вентиляции эффективна в течение одного сезона (чаще всего лета), но не работает зимой, когда кратность воздухообмена снижается. Важно с самого начала спроектировать систему, которая будет одинаково хорошо работать как при низкой, так и при высокой скорости вентиляции. Очевидно, что в круглогодичном жарком климате недостатки системы, плохо работающей при низкой скорости вентиляции, становятся несущественными, а это означает, что в зависимости от климатических условий одни типы систем могут быть предпочтительнее других.

4. Убедитесь, что система экономична

Эффективная система вентиляции снижает риск пневмонии зимой и экономические потери от теплового стресса летом; эти потери происходят из-за снижения производства молока, плохого состояния здоровья и воздействия на теленка внутриутробно и в более позднем возрасте. К сожалению, экономические оценки этих потерь недостаточно задокументированы, но исторически предпринимались попытки оценить производственные потери из-за теплового стресса в США (Сен-Пьер). Мы разработали метод оценки затрат на эксплуатацию вентиляционной системы в разных регионах на основе климатических данных и можем сравнить эти затраты с расчетными региональными потерями от теплового стресса. Как правило, если эксплуатационные расходы системы превышают расчетные потери от теплового удара, мы сомневаемся в экономической жизнеспособности системы.

Для оценки вентиляции нам потребуются важные инструменты: лазерная рулетка (для измерения размеров коровника), устройства для измерения температуры и влажности внутри коровника, анемометр (для измерения скорости воздуха) и измеритель дифференциального давления (для измерения разница давлений внутри и снаружи коровника). Существует несколько устройств, которые можно использовать, но мы отдаем предпочтение простоте использования и практичности многих вариантов, доступных на Kestrel Instruments на сайте kestrelinstruments.com/agriculture.

Основные параметры, которые мы оцениваем в коровниках с механической вентиляцией:

Определение максимального и минимального воздухообмена в час на основе оценки производительности вытяжного вентилятора (согласно оценке производителя или независимого источника, такого как Bess Lab в Университет Иллинойса на bess. illinois.edu/index2.htm). Обеспечьте как минимум 4 ACH зимой и 40 ACH летом, как правило.
Определите мощность вытяжного вентилятора на одно животное в коровнике. Обеспечить не менее 1500 CFM на взрослую корову.
Определите максимальное повышение температуры между входной и выходной сторонами коровника, предпочтительно в периоды теплового стресса. (Рекомендуется максимально допустимое повышение температуры менее 3,8ºF.)
Определите перепад давления внутри и снаружи коровника, чтобы убедиться, что выбранные вентиляторы могут работать при измеренном отрицательном давлении (в водяном столбе).
Определите скорость входящего воздуха, чтобы убедиться, что воздух поступает со скоростью, достаточной для смешивания с воздухом внутри коровника, но не настолько быстро, чтобы это могло препятствовать потоку воздуха к вентиляторам. (Обычно мы стремимся к скорости от 500 до 800 футов в минуту.)

Убедитесь, что 80% или более зон отдыха в коровниках с механической и естественной вентиляцией получают скорость воздуха на высоте от 200 до 400 футов в минуту, используя метод, который мы называем «картирование скорости воздуха».

Для картографирования скорости воздуха мы устанавливаем два анемометра на штатив на высоте примерно 5 футов и 1,5 фута для измерения скорости воздуха в положении стоя и в состоянии покоя соответственно. Затем мы перемещаем устройство по коровнику и измеряем скорость воздуха в нескольких местах, выбранных в зависимости от типа коровника.

В коровниках с естественной вентиляцией основное внимание уделяется графику скорости воздуха в стойлах между вентиляторами, чтобы определить, достаточно ли расположены вентиляторы. Можно проводить измерения скорости воздуха в репрезентативной части стойла.

Для коровников с туннельной вентиляцией мы предполагаем, что загоны зеркально расположены по обе стороны от центральной кормовой дорожки, и снова обращаем внимание на скорость воздуха в стойлах, уделяя особое внимание вокруг циркуляционных вентиляторов, воздухозаборников и после коннекторы для сарая.

Для коровников с поперечной вентиляцией мы предполагаем, что загоны зеркально отражены по обе стороны от их средней точки вдоль входа в боковую стену, и проводим измерения в форме буквы H в стойлах и проходах до и после перегородок.

С помощью этих измерений мы можем провести критическую оценку любой системы вентиляции и определить, соответствует ли она нашим критериям проектирования. Чтобы узнать больше, мы регулярно проводим семинары, чтобы помочь участникам обучиться этому подходу, поэтому следите за будущими тренингами на нашем веб-сайте и получайте дополнительную информацию о вентиляции и охлаждении в инициативе Dairyland

Найджел Кук в настоящее время является заведующим кафедрой медицинских наук Школы ветеринарной медицины Университета Висконсина в Мэдисоне и руководит инициативой Dairyland.

Conewango Products Corp. является ведущим производителем и дистрибьютором качественных наполнителей, молочных резиновых изделий и других сельскохозяйственных резиновых изделий.

Сельскохозяйственное подразделение Canarm обеспечивает специалистов в области сельского хозяйства по всему миру качественными продуктами для содержания скота и вентиляции (естественной и механической).

Компания American Coolair существует уже более 90 лет. С момента своего основания компания производит высококачественные, универсальные и экономичные высокоскоростные вентиляционные системы для молочной промышленности.

Варианты вентиляции для вашего свинарника

Рик МакБей
Специалист по естественной вентиляции
Faromor — компания Canarm

За последние 25 лет системы естественной вентиляции стали обычным явлением в крупных свинарниках на откорме. 9№ 0003

Теплоизоляционные шторы боковых стен или раздвижные панели со сплошной изоляцией в сочетании с изолированными коньковыми дымоходами были отличительными чертами качественной недорогой системы естественной вентиляции. В системе «все включено» в условиях холодной погоды обычно требуется дополнительный источник тепла в коровниках, заполненных свиньями весом 55 фунтов (25 кг).

В проточной системе тепло, выделяемое смесью более тяжелых боров, делает этот дополнительный источник ненужным. Дополнительным преимуществом этого типа системы является то, что она не требует механической вентиляции для навозной ямы под полом в цельнорешетчатой конструкции коровника. Естественная вентиляция обычно поддерживает нейтральное статическое давление в помещении. В результате навозный газ остается ниже уровня пола, так как он тяжелее воздуха.

В конце 1990-х и начале 2000-х годов компании представили в промышленности концепцию двойной или гибридной системы вентиляции.

Эта система сочетает в себе механические вентиляторы, устанавливаемые либо на боковую стенку, либо в дымоходы через конек, а также воздухозаборники, установленные на потолке. Эти воздухозаборники забирают свежий воздух с чердака через отверстия в потолке. В этой системе также используются боковые шторы или панели, типичные для естественной вентиляции.

Каковы преимущества этой системы? Часть системы принудительной вентиляции, используемая в холодных погодных условиях, обеспечивает более жесткий контроль температуры, чем это может быть достигнуто с полностью естественной системой. Например, в системе естественной вентиляции, если коровник зимой заполнен свиньями товарного веса, контролеру-производителю, возможно, придется слегка приоткрыть одну или обе боковые стенки, чтобы рассеять тепло, выделяемое животными. Если такая ситуация возникает при отрицательных температурах наружного воздуха, это может привести к тому, что внутренняя температура станет неустойчивой.

Когда происходит такое колебание температуры, производители, использующие естественную вентиляцию, иногда испытывают временное увеличение потребления корма, так как животные едят больше, чтобы возместить потерю тепла тела. Как правило, фермеры считают, что эти дополнительные затраты на корма не являются непомерно высокими.

Однако по мере того, как экономика свиноводства становилась все более сложной, многие производители, не желающие брать на себя эти дополнительные расходы, обнаружили, что двойная система вентиляции является наиболее эффективным способом минимизировать увеличение потребления корма.

Компании могут проектировать двойные системы вентиляции, используя два принципа. В первом варианте используется система естественной вентиляции с принудительной вентиляцией в холодную погоду. Вторая конструкция предполагает силовую систему вентиляции с боковыми отверстиями для жаркой погоды.

В первом случае размер части системы принудительной вентиляции обычно составляет примерно 25% от общей потребности в вентиляции. Во втором сценарии принудительная вентиляция будет иметь гораздо большую производительность, обычно не менее 50 процентов.

Производители могут эффективно использовать обе конструкции, но исходное оборудование и эксплуатационные расходы могут быть решающим фактором при выборе варианта. Сторонники первой конструкции ценят преимущества естественной вентиляции и хотят максимально использовать эту часть системы в течение всего года. В любом случае обе системы обеспечат более жесткий контроль вентиляции, чем естественная вентиляция в холодную погоду.

Другим фактором, который следует учитывать при выборе между естественной и двойной вентиляцией, является необходимость автоматического управления. В системе естественной вентиляции производители обычно используют контроллер, который открывает и закрывает каждое отверстие в боковой стенке на основе датчика внутренней температуры.

Производитель обычно вручную управляет заслонками в коньковых дымоходах, поскольку они, как правило, устанавливаются сезонно и требуют лишь временной регулировки для работы в условиях сильного холода. В некоторых ситуациях заслонки могут оставаться полностью открытыми в течение всего года, в зависимости от ротации свиней и погоды. Контроллер для этого типа системы будет иметь контакт и настройку, которая будет автоматически включать и выключать нагреватель(-и) по мере необходимости.

В двойной системе вентиляции производителям потребуется более сложная система управления. Контроллер будет автоматически ускорять и замедлять вытяжные вентиляторы на основе переменной скорости и, в зависимости от размера здания, также будет включать вентиляторы более чем в один этап, чтобы обеспечить плавное увеличение вытяжной мощности.

В то же время воздухозаборники автоматически открываются и закрываются, чтобы обеспечить одинаковое количество свежего воздуха, соответствующее количеству выпускаемого вентиляторами. Как только в помещении будет достигнута заданная температура, система переключится на естественную вентиляцию и начнет открывать боковые стенки по мере необходимости.

В определенное время года, обычно весной и осенью, система работает в обычном режиме в течение дня, но переключается на питание ночью, когда наружная температура падает.

Когда система работает как естественная система 24 часа в сутки, производитель обычно переводит потолочные воздухозаборники в закрытое положение, чтобы предотвратить попадание горячего воздуха с чердака. Решение о том, продолжать ли работу вентиляторов, зависит от предпочтений оператора.

Независимо от ваших предпочтений, правильно спроектированная естественная или двойная система вентиляции обеспечит вам оптимальную среду, необходимую как для здоровых свиней, так и для прибыльного производства.

Рик МакБей — специалист по естественной вентиляции в Faromor, компании Canarm.
В течение 40 лет он работал с животноводами, предоставляя им оборудование и вентиляционные решения. В течение последних 25 лет Рик принимал непосредственное участие в проектировании и разработке систем естественной вентиляции, используемых во всем мире.

Как показано в выпуске Better Pork за февраль 2020 года.

Обратно в SowCentral

Вернуться к VentilationCentral

Вентиляция зимнего телятника — Vita Plus

Нажмите кнопку подписки, чтобы подписаться на любой из наших онлайн-ресурсов.

Опубликовано 14 февраля 2022 г. в Производительность молочных продуктов

Барри Виссер

Колебания температуры этой зимой создали проблемы для выращивающих телят на Среднем Западе, и многие фермы столкнулись с всплеском респираторных заболеваний. Несмотря на то, что домики для телят часто называют золотым стандартом содержания телят, потребность в более интенсивном управлении в самые ненастные зимние погодные условия отпугнула многих от этого варианта. В результате больше телят выращивается в сараях или других местах с большей защитой от непогоды. Многие из этих сооружений полагаются на естественную вентиляцию, чтобы обеспечить телят чистым свежим воздухом. Это хорошо работает в летнее время; однако, поскольку зимой двери, окна и шторы закрыты, обеспечение достаточного воздухообмена для поддержания здоровья телят может оказаться сложной задачей.

Независимо от того, используете ли вы механическую или естественную вентиляцию, цель состоит в том, чтобы обеспечить равномерное поступление свежего воздуха на уровне телят по всему помещению, чтобы все телята получали достаточное количество свежего воздуха без сквозняков. Источником этого свежего воздуха является наружный воздух. Таким образом, правильная вентиляция означает забор наружного воздуха и его равномерное распределение по всему коровнику.

Целью системы вентиляции является регулирование температуры и влажности внутри убежища и удаление других газов и загрязняющих веществ. Зимой основное внимание необходимо уделять контролю и удалению избыточной влаги, образующейся в коровнике. Как правило, низкие температуры в коровнике зимой не влияют на здоровье телят. Однако сырой и влажный воздух в коровнике зимой отрицательно скажется на здоровье телят. Важно помнить, что при дыхании телята постоянно выделяют водяной пар. Исследователи из Университета штата Пенсильвания подсчитали, что при температуре 37 градусов теленок производит 1,25 унции воды в час. Хотя это может показаться не таким уж большим, это соответствует почти 2 фунтам воды на теленка в день, которые необходимо удалять из коровника.

Одной из проблем зимней вентиляции является физическое свойство холодного воздуха. Более холодный воздух не может содержать почти столько же водяного пара, сколько теплый воздух. Если воздух в коровнике не заменяется постоянно свежим наружным воздухом, эта влага может начать конденсироваться на таких поверхностях, как пол, потолок и перегородки загона. Эта дополнительная влажность может создать идеальную среду для роста патогенов и привести к вспышкам болезней и их передаче. Целью вентиляции телятников в зимнее время на Среднем Западе является обеспечение как минимум четырех воздухообменов в час. Хорошая вентиляция обеспечивает не только необходимый воздухообмен, но и хорошее распределение воздуха по всему коровнику. Это может быть борьбой с более низкой скоростью вентиляции зимой, что приводит к тому, что воздух в коровнике становится спертым и влажным, в то время как в других зонах воздух хорошего качества.

Надлежащее распределение воздуха может быть обеспечено системой вентиляции с положительным давлением. Хорошо спроектированная система положительного давления будет подавать свежий воздух на уровне икр, не создавая сквозняка. Для телятников с механической вентиляцией поработайте с консультантом, разработавшим систему, чтобы установить вентиляторы для адекватного воздухообмена в зависимости как от внутренней температуры коровника, так и от наружной температуры.

В зимнее время телятам необходимо обеспечить правильное питание, так как для их поддержания необходимы дополнительные калории. Куртки для телят помогут телятам сохранить тепло тела, которое они производят. Необходимо правильно использовать подстилку и управлять ею, чтобы обеспечить теплоизоляцию, поскольку при низких температурах телята зарываются в стаю. Это также помогает теленку поддерживать сухую и жизнерадостную шерсть. Частая уборка и вынос грязной подстилки может быть эффективным методом сохранения свежести воздуха и снижения концентрации аммиака, особенно у пожилых телят.

Если вы чувствуете, что вентиляция в вашем коровнике недостаточна независимо от времени года, обратитесь к команде по телятам и консультантам. Сосредоточение внимания на вентиляции в зимние месяцы может привести к улучшению здоровья и производительности телят.

Эта статья изначально была написана для выпуска Dairy Star от 29 января 2022 года. Нажмите здесь, чтобы перейти к исходной статье.

Об авторе: Барри Виссер — технический специалист по молочным продуктам из Миннесоты. Он вырос на молочной ферме своей семьи на северо-западе Миннесоты. Виссер получил степень бакалавра зоотехники в Миннесотском университете в 1919 г.94. Он четыре года работал диетологом, прежде чем вернуться в аспирантуру, чтобы получить степень магистра в области кормления молочного скота. Его исследования были сосредоточены в первую очередь на переходных коровах и сведении к минимуму метаболических проблем до и после отела. Будучи аспирантом, Виссер также работал помощником пастуха в молочном стаде Университета Миннеосты в Сент-Поле. В Vita Plus Виссер работает с коллегами-собственниками над устранением проблем с питанием на ферме, качеством корма и управлением.

Вентиляция для старого амбара?

Добро пожаловать на сайт Ask the Pole Barn Guru, где вы можете задавать вопросы о строительных темах, ответы на которые публикуются по понедельникам. У вас есть много вопросов, на которые нужно ответить, пожалуйста, будьте терпеливы, чтобы дождаться своего ответа в следующем сегменте в понедельник. Если вы хотите получить быстрый ответ, пожалуйста, не забудьте указать «ответный» адрес электронной почты.

Отправьте все вопросы по адресу: [email protected]

УВАЖАЕМЫЙ ГУРУ POLE BARN: Я собираюсь утеплить и отапливать старый сарай на столбах, поэтому я записался сюда, чтобы получить помощь и совет. Итак, у меня есть старый сарай с опорами, в котором действительно нет вентиляционных отверстий на карнизах / потолке или коньковых вентиляционных отверстиях. Он довольно грубо построен. Хочу утеплить и добавить потолок. Меня беспокоит конденсат на чердаке после утепления. Я планирую добавить какую-то вентиляционную решетку с полным гребнем. Тогда мне нужно немного вентиляции карниза или добавить вентиляционные отверстия фронтона. Идея добавления вентиляционных отверстий на фронтоне заставляет меня нервничать, потому что я не знаю, как правильно герметизировать их ребрами в металлическом сайдинге. прикреплю фотки. Есть ли способ, которым я могу сделать некоторые вентиляционные отверстия? Металлическая крыша просто спускается по бокам сарая, и между крышей и сайдингом есть воздушный зазор, который покрыт белой отделкой/обшивкой, как видно на фотографиях. Любые идеи о том, что делать с этим старым амбаром, прежде чем я начну его заканчивать, были бы большой помощью. Я также думал о чердачных вентиляторах в потолке. КБ ЧЕЛОВЕК

УВАЖАЕМЫЙ CB: Вы просили совета, и вот он… в вашем старом здании есть некоторые проблемы с отоплением. Проблема с вентиляцией — лишь одна из многих. В здании нет утепленной пароизоляции под стальной кровлей для предотвращения образования конденсата, о котором вы затронули. Два других фактора, каждый из которых может стать решающим фактором: в здании есть горизонтальные раздвижные двери, которые невозможно должным образом изолировать и герметизировать, не закрепив их навсегда, и фермы крыши, вероятно, не рассчитаны на то, чтобы выдерживать вес потолка.

Учитывая все вышесказанное, у вас есть два действительно хороших решения. Наименее дорогое — просто построить еще одно новое здание на опорах, спроектированное должным образом с климат-контролем, используя существующее здание для холодильного хранения. Другой — снести это здание с лица земли и отстроить заново на том же месте.

Предполагая, что вы не заинтересованы ни в одном из них, и хотите вложить много денег в здание, которое вы называете «грубо построенным»; Я дам вам несколько решений.

Сначала самое сложное – фермы. Поскольку это сборные деревянные фермы крыши, на каждой ферме должен быть штамп производителя. Расчетные нагрузки могут быть проштампованы на фермах (из-за возраста вашего здания рабочее слово «могут»). Имея эту информацию и местонахождение вашего здания, я, вероятно, мог бы дать вам представление об адекватности. Если можно найти имя производителя фермы — посмотрите, работают ли они до сих пор. Если это так, они могут определить соответствие для вас (за небольшую плату) и получить инженерный ремонт, если они не соответствуют требованиям. Если это не поможет, наймите зарегистрированного инженера, который проведет для вас оценку.

Конденсат под кровельной сталью… так как сталь прибита гвоздями, ее нельзя снять и добавить пароизоляцию (что-то вроде отражающей изоляции A1V, доступной на сайте www.buyreflectiveinsulation.com). Лучшее решение, вероятно, будет состоять в том, чтобы распылить пену, изолирующую нижнюю часть стальной крыши.

Добавление потолка – фермы проверены на способность воспринимать нагрузку (и, при необходимости, улучшены), потолочные балки 2×4 могут быть размещены между нижними поясами через каждые два фута, с LU24 или аналогичными подвесками для балок на каждый конец.

Прикрутите гипсокартон 5/8” Type X к нижней стороне потолочных балок и ферм (он не будет достигать четырех футов, так что даже не пытайтесь). Оставьте отверстие для доступа на чердак где-то ближе к центру, чтобы изоляторы могли продувать изоляцию нужной толщины. ЗАПРЕЩАЕТСЯ размещать пароизоляцию между гипсокартоном потолка и рамой над ним.

Вентиляция – новые коды не позволяют смешивать фронтонные форточки с карнизными и коньковыми. Это… использовать одно или другое. Возьмите квадратные метры площади вашего здания и разделите на 300. Это даст чистые квадратные дюймы вентиляционной площади, которая должна быть обеспечена на каждом конце фронтона чердака. В Hansen Pole Buildings есть виниловые фронтонные вентиляционные отверстия самых разных цветов со стопорными кольцами. В стали прорезается отверстие (используя стопорное кольцо в качестве шаблона), вентиляционное отверстие проталкивается изнутри, а стопорное кольцо затем надевается снаружи (это работа для двух человек). Эти вентиляционные отверстия предназначены для размещения ребер на стальных панелях.

Теперь о крыше позаботились, стены — следующая задача. Снимите раздвижные двери и уменьшите размеры проемов, чтобы они подходили к изолированным стальным секционным подъемным воротам. Возможно, вам удастся спасти сталь от раздвижных дверей, и если вы сделаете это осторожно, используйте куски, чтобы заполнить щели.

Опять же, сталь, прибитая к стене, становится ограничивающим фактором… Напыляемая пена для стен, вероятно, является лучшим решением. Имейте в виду, что вам нужно будет положить либо гипсокартон, либо стальную облицовочную панель на внутреннюю часть колонн, поскольку Кодекс не позволяет оставлять распыляемую пену на нагретых участках.

Удачи – и дайте мне знать, какой выбор вы сделаете и чем он закончится.

УВАЖАЕМЫЙ ГУРУ МАТЕРИАЛЬНЫХ МАШИН: Мы только что позвонили в Menard’s, чтобы заказать более ста мешков вспененной целлюлозы. Разговаривая с парнем из строительного отдела, он спросил, не для сарая ли это, сказал ему да. Затем он настоятельно подчеркнул, что НЕЛЬЗЯ использовать вдуваемую целлюлозу над металлическим потолком, потому что огнестойкий материал будет ржаветь и съедать потолок. Это первое, о чем я слышу, поэтому я провел небольшое исследование в Интернете, и похоже, что у них есть какая-то кислота, которая действует как антипирен.

Прямо сейчас строится наш сарай размером 30×48 с двускатными опорами и мансардой. Стены цеха будут отделаны стеклопластиком Р-19, а затем будут установлены обшивки Т1-11. Потолок, очевидно, будет металлическим. Чердак будет использоваться для хранения и пещеры для людей, поэтому половина чердака будет закончена в будущем. Под кровлей будет низкоэмиссионный барьер от конденсата, поэтому подрядчик сказал нам, что нет необходимости в пароизоляции на потолке цеха, где я буду выдувать целлюлозу.

Прямо сейчас я не знаю, что и думать. Несколько месяцев назад я провел небольшое исследование и решил использовать вдуваемую целлюлозу. Это то, о чем я должен беспокоиться? Что мне делать, чтобы избежать проблемы со ржавчиной, о которой мне рассказал парень? Кстати, он сказал мне вместо этого использовать вспененное стекловолокно, что меня не впечатляет. Спасибо. PERPLEXED

УВАЖАЕМЫЙ PERPLEXED: Если бы люди, занимающиеся изоляцией из стекловолокна и целлюлозы, тратили больше времени на рекламу того, что каждый из них делает хорошо, и меньше времени стреляли друг в друга залпами, жизнь была бы намного лучше, и они, вероятно, каждый продает больше продукта.

Всегда были опасения, что изоляция вызывает коррозию при прямом контакте с металлическими компонентами здания, такими как потные трубы, электрические провода или металлические ящики и т. д. Следовательно, стандарты ASTM (Американское общество по испытаниям и материалам) для каждого изоляционного материала содержат тестирование, специально направленное на решение этих проблем. Кроме того, в 1979 году CPSC (Комиссия по безопасности потребительских товаров) обнародовала закон, регулирующий пожарные и коррозионные характеристики целлюлозной изоляции. Заявление о соответствии этим требованиям требуется на каждом мешке с целлюлозным утеплителем. Типы металла, испытанные со всеми изоляционными материалами, включают медь, алюминий, сталь и дополнительно в Канаде оцинкованную сталь. Испытание требует помещения промокшей целлюлозной изоляции со встроенным металлическим образцом толщиной 0,003 дюйма во влажную камеру в условиях, которые идеально подходят для ускорения коррозии. Через 14 дней металлические купоны удаляют, очищают и исследуют под светом, чтобы обнаружить самую маленькую точечную дырочку.

Вентиляция в коровнике: схема и воздухообмен

Основные 3 направления вентиляции

Основные правила определения воздухообмена в коровнике

Монтаж вентиляционных труб

Как сделать вентиляцию в коровнике своими руками с помощью штор

Похожее

Вы пропустили

Вентиляция в коровнике: назначение, виды, преимущества

Зачем в коровнике вентиляция?

Как рассчитать необходимую мощность вентиляции?

Естественная вентиляция коровника

Оборудование для естественной вентиляционной системы

Принудительная система вентиляции

Вентиляция коровника — обустройство, сложности и особенности

Особенности вентилирования просторных помещений

Сложности климат-контроля в коровнике

Результативные технологии в действии

Обустройство малого коровника

Вентиляция в коровнике, создание оптимального микроклимата, оборудование

Для чего нужна вентиляция в сарае

Расчет системы вентиляции

Естественная система вентиляции

Усовершенствование естественной вентиляции

Принудительная система вентиляции коровника

«Холодное» содержание молочных коров

Вентиляция в коровнике — Строим из бетона

Вентиляция в коровнике с привязным содержанием

Вентиляция в коровнике своими руками

Вентиляция в коровнике своими руками схема с выходом в стену

Проблемы с вентиляцией коровника и решения

Проблемы с влажностью в сарае для столбов

Влажность и конденсация

Плесень

Проблемы с потоком воздуха в стойле

Несвежий воздух

Жара и сквозняки

Советы по улучшению вентиляции сарая с опорами

Строительство для вентиляции

Встроенные вентиляторы

Пассивные решения для вентиляции

Купол и флюгер

Вентиляционная труба со сплошным коньком

Постройте свой сарай для столбов – получите мгновенное предложение онлайн!

Вентиляция конюшни

Содержание

Что такое хорошее качество воздуха для лошадей?

Для чего нужна хорошая вентиляция?

Как работает система вентиляции?

Система естественной вентиляции

Холодильные коровники с естественной вентиляцией

Теплые конюшни с естественной вентиляцией

Вентиляционный коровник

Дополнительная информация

Как вы оцениваете систему вентиляции коровника для взрослых животных? — Progressive Dairy

Связанные

1. Обеспечить целевую скорость воздуха в микроокружении зоны отдыха коровы

2. Отведение тепла, влаги, пыли и вредных газов из коровника с адекватной скоростью круглогодично

3. Убедитесь, что система хорошо работает в любое время года

4. Убедитесь, что система экономична

Варианты вентиляции для вашего свинарника

Вентиляция зимнего телятника — Vita Plus

Вентиляция для старого амбара?

Добавить комментарий Отменить ответ
