В открытых мансардных окнах, как известно, процесс проветривания гораздо эффективнее. Поток отработанного теплого воздуха покидает помещение над створкой, в то время как поток свежего пребывает под створкой мансардного окна. Оба потока практически не соприкасаются и не мешают друг другу.
Но как организовать проветривание при закрытых окнах, если оно входит в обязательный уровень требований к современным окнам в новом доме? Почти у всех компаний при установке мансардного окна предусматривается устройство вентиляции, которое делает возможным проветривание помещения даже при закрытой раме. В роли «проветривателя» можно сделать отверстие в раме окна, которое будет обеспечивать неплохой воздухообмен равный 4 м3 в час.
Такой способ вентиляции появился в разработке конструкций мансардных окон недавно, но есть еще один грамотный способ, существующий со дня создания самого мансардного окна.
Любая оконная компания стремится совершенствовать конструкции окон, которые она изготавливает, чаще всего, по причине жесткой конкуренции на оконном рынке. Конкурирующие фирмы следят за деятельностью и показателями продаж друг у друга, стараясь не отставать от ближайших аналогичных компаний. Вследствие этого во многих из них можно встретить практически одинаковые модели мансардных окон по своей конструкции и назначению.
Как известно, не на каждую крышу можно легко и непринужденно установить красивые мансардные окна, так как все они рассчитаны на крыши с определенным наклоном от 20 до 85 градусов. Это связано с тем, что осадки с неба с поверхности мансардных окон, установленных под прямым наклоном, будут стекать гораздо хуже, тем самым увеличивается вероятность, что они все же попадут внутрь комнаты.
Но как быть, если крыша практически плоская, а окно в ней, хоть одно, но установить необходимо? Чтобы решить такой вопрос, компании-производители предлагают клиентам специальные модели окон, позволяющие максимально увеличить угол их наклона по отношению к кровле. То есть, они размещаются в пределах разрешенной и максимально комфортной степени наклона. Сама конструкция в них увеличивает наклон плоскости окна на 10 % благодаря специальному окладу, который нужно будет установить на кровле с углом наклона в 15 — 20 градусов. Если угол наклона на крыше составляет около 35 градусов, использование данного окна позволит качественно улучшить обзор.
Смотреть сквозь обычное, классическое мансардное окно не всегда бывает удобно. Многие производители учли это и запустили в свой ассортимент варианты окон, которые открываются в нескольких комбинациях, а точнее имеют две оси открывания. Существует и более простой вариант – лишь с одной, верхней осью открывания.
Для исполнения повышенных требований по части функциональности мансардных окон, современные оконные компании стараются предложить соответствующие решения.
Это может быть, например, окно, открывающееся в сторону для выхода на крышу с максимальным удобством. Такая конструкция способна сочетать в себе качество люка и прозрачного фонаря.
Моделей мансардных окон сейчас действительно много. Нельзя не отметить комбинированные окна и удобства от их эксплуатации. По своим конструктивным особенностям, мансардное окно весьма ограниченно в размерах и площадь его обычно не превышает 1,3 кв.м. Однако площадь крыши ничем не ограничивается и ничто не мешает на ней остеклить достаточно большой участок, если позволяет конструкция кровли.
Благодаря вышеупомянутым окладам мансардные окна можно объединять в вертикальные, горизонтальные и оригинальные комбинированные группы. Спектр вариантов довольно широк, как и фантазия современных креативных архитекторов. Дополнить комбинированные оконные проекты помогут окна-надставки, которые устанавливают поверх традиционных мансардных окон.
front.core.sharelink»>К чему приводит неправильный выбор дымохода
Вентиляция в частном доме
User Feedback
Вентиляция в потолке частного дома
Вытяжная вентиляционная система в1
Вытяжная вентиляция в потолке
Канальный кондиционер EWT b48gh
Канальный кондиционер в интерьере лофт
Канальный кондиционер в интерьере гостиной
Вентиляция для вытяжки
Вентиляция в потолке на кухне
Воздуховод в интерьере
Канальный кондиционер для квартиры
Вытяжка Faber Heaven 2.0 x 90
3d-модель приточно-вытяжной системы
Вентиляция в стиле лофт
Потолок с открытыми коммуникациями
Канальный кондиционер в интерьере
Вентиляционный короб в частном доме
Канальный кондиционер в интерьере
Вытяжка в квартире
Канальный кондиционер Mitsubishi Electric sez-KD 50
Вентиляция в квартире
Стили помещений
Вентиляция мансарды
Вытяжка Kitchen Exhaust Hood Stove
Вытяжная система
Мансарда в современном стиле
Мансарда в классическом стиле
Электропроводка в стиле лофт
Фальшбалки мансарда мансарда
Приточно-вытяжная система вентиляции с рекуперацией тепла
Вентиляция в потолке
Интерьер в частном доме
Фанкойл Сиат канальный фанкойл 600х600
Потолок в подвале в стиле лофт
Вентиляционный диффузор для натяжного потолка
Холл на мансарде в частном доме
Дизайнерские потолки
Вытяжка в натяжном потолке
Приточно-вытяжная естественная система вентиляции
Освещение мансарды
Вытяжная естественная вентиляция d160
Вентиляция мансардного этажа
Вытяжная вентиляционная система в1
Приточно вытяжная система вентиляции схема
Гипсокартонные потолки для холла
Система приточной и естественной вентиляции
Диффузор 4апн 600х600
Натяжные потолки на мансардном этаже
Механическая приточно-вытяжная вентиляция
Утепление кровли мансарды изнутри минватой
Вентиляционные трубы на потолке
Потолочный диффузор 4 апр 450х450 приточной системы вентиляции

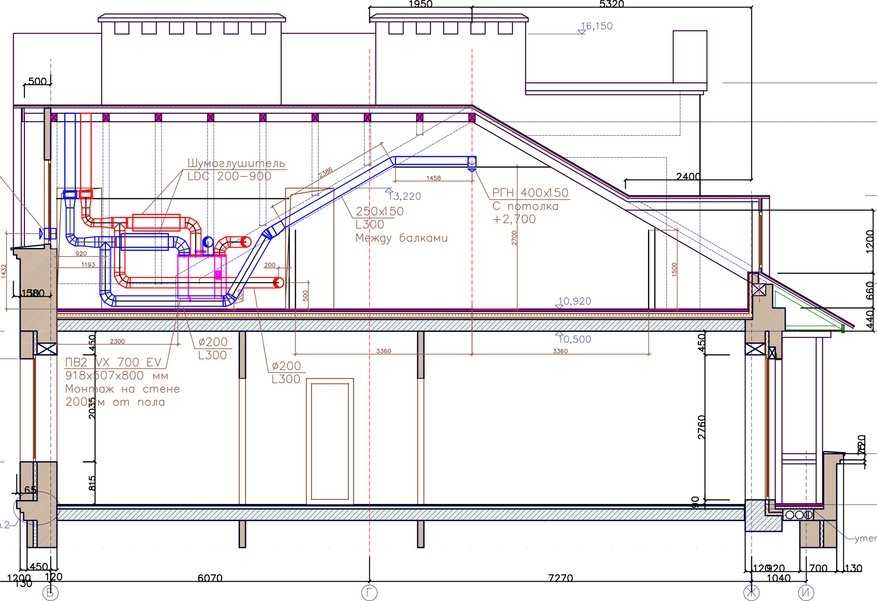

Приточная вентиляция чертеж
Вытяжная система вентиляции 28 КВТ
Вытяжная вентиляционная система в1
Схема принудительной вытяжной вентиляции
Вытяжная вентиляционная система в1
Схемы установки вытяжной вентиляции в частном доме
Вытяжная вентиляционная система в1
Вентиляционные трубы в стиле лофт
Вытяжка в подвесном потолке
Вентиляционные трубы в интерьере
Вытяжная естественная вентиляция d160
Гостиная на чердаке в стиле лофт
Вентиляция крыши через софиты
Ванная на мансарде
Парящий потолок над кухней
Вентиляционные трубы в интерьере
Приточно-вытяжная естественная система вентиляции
Трубы вентиляции в интерьере
Мансарда 50 кв
Потолок в доме
Спальня с косой крышей
Деревянный потолок лофт в квартире
Гостиная со вторым светом
Вытяжка и приточка в доме частном схема
П44 мансардный этаж
Мансарда под односкатной крышей
Вентиляция в потолке частного дома
5 Распространенные ошибки при установке вентиляционных отверстий на крыше
youtube.com/embed/SvFPHpglbXo?autoplay=0&start=0″> Вентиляционные отверстия на крыше составляют основу системы вентиляции чердака дома, помогая ему дышать и предотвращая повреждение кровельной системы круглый год. Вот почему важно понимать, как различные компоненты работают вместе, чтобы создать сбалансированную и эффективную систему вентиляции чердака.
Вот пять самых распространенных ошибок при установке вентиляции, а также способы их избежать.
1. Размещение впускных вентиляционных отверстий слишком высоко или выпускных вентиляционных отверстий слишком низко
Сбалансированная система вентиляции чердака втягивает свежий прохладный воздух в самую нижнюю часть чердачного помещения и выпускает теплый влажный воздух в самую верхнюю точку. Если какое-либо из этих вентиляционных отверстий расположено неправильно, они уменьшают воздействие непрерывного потока воздуха на все чердачное пространство, снижая общую эффективность системы.
Если вытяжное отверстие расположено слишком низко на крыше или если два вытяжных отверстия расположены друг над другом, одно из них может действовать как всасывающее и нарушать или замыкать воздушный поток через все чердачное пространство, снижая эффективность может быть.
Убедитесь, что воздухозаборное отверстие расположено в самой нижней точке крыши (обычно на уровне софитов или рядом с ними) так, чтобы оно совпадало с самой нижней частью чердачного помещения. Вытяжные вентиляционные отверстия всегда должны располагаться в максимально высокой точке крыши (на коньке или рядом с ним), которая обычно совпадает с самой высокой частью чердачного помещения.
2. Смешивание выхлопных газов в одном и том же чердачном помещении
Установка двух или более разных типов вытяжных вентиляционных отверстий в одном и том же чердачном помещении также может привести к короткому замыканию надлежащего воздушного потока. Когда это происходит, некоторые из вытяжных вентиляционных отверстий могут действовать как впускные, ограничивая поток воздуха только частью чердачного пространства под этими вытяжными вентиляционными отверстиями. Смешивание выхлопных газов также может позволить погоде или мусору проникнуть в дом.
Если установлен неправильный тип вентиляционного отверстия для конкретной конструкции крыши, это может привести к смешиванию продуктов.
Например, когда коньковый вентиляционный канал установлен на вальмовой крыше с очень небольшой линией конька, он может не обеспечивать достаточную вытяжку для чердачного помещения. Когда это произойдет, будет добавлен еще один вытяжной вентилятор, такой как жалюзи на крыше или вентиляционное отверстие, чтобы усилить вентиляцию конька. Однако это может привести к проблемам.
Наилучшей практикой является установка на чердачном помещении одного типа вытяжной вентиляции, который соответствует требованиям вытяжной вентиляции NFVA (чистая свободная вентиляционная площадь), позволяя воздуху непрерывно проходить через чердачное помещение.
3. Вырезание слишком длинного вентиляционного отверстия в коньке
Иногда вентиляционное отверстие в коньке может быть установлено по всему коньку, потому что оно хорошо выглядит, но нет необходимости вырезать всю воздушную прорезь в коньке под вентиляционным отверстием. Вырезание слишком длинного отверстия может привести к слишком большому количеству выхлопа, нарушив баланс всей вентиляционной системы.
Убедитесь, что отверстие коньковой воздушной прорези соответствует объему вытяжного воздуха NFVA, необходимому для конкретного чердачного помещения. Например, если для чердачного помещения требуется 288 квадратных дюймов вытяжки, и вы используете 4-футовый пластиковый коньковый вентиляционный канал с 18 кв. дюймами на линейный фут NFVA, то только 16 футов из 40-футовых. хребет следует разрезать.
Всегда открывайте воздушную щель конька в соответствии с требуемой NFVA вытяжки для чердачного помещения, а затем уравновешивайте ее с тем же количеством впускной NFVA.
4. Забитые или заблокированные впускные вентиляционные отверстия
Даже если впускные вентиляционные отверстия установлены правильно, со временем они могут стать неэффективными, если их внешняя часть засорится краской, грязью, пылью или даже паутиной. Вентиляционные отверстия также могут быть заблокированы изнутри, если над вентиляционными отверстиями установлена чердачная изоляция.
Содержите впускные отверстия в чистоте, удаляя мусор, который мог накопиться со временем.
При необходимости используйте чердачные перегородки, чтобы изоляция не попадала на впускные отверстия. Не забудьте проверить, правильно ли прорезаны отверстия в софитах, чтобы воздух поступал в воздухозаборники.
5. Отсутствующий или недостаточный воздухозаборник
Воздухозаборник, пожалуй, самая важная часть чердачной вентиляционной системы. При неадекватном впуске или его отсутствии выпускной клапан может не работать должным образом.
Статические вытяжные вентиляционные отверстия, такие как коньковые вентиляционные отверстия или кровельные жалюзи, зависят от адекватного всасывания, но то же самое касается и механических вытяжных вентиляционных отверстий, которым придется слишком много работать, чтобы вытягивать воздух через чердачное помещение, что приводит к преждевременному выходу из строя вентиляционных отверстий. мотор.
Всегда проверяйте, чтобы у вас была сбалансированная система вентиляции чердака с достаточным объемом приточной и вытяжной вентиляции для вентилируемого чердачного помещения.
Для получения дополнительной информации и инструментов для расчета количества вентиляционных изделий, необходимых для вентиляционных отверстий на чердачной крыше, посетите веб-сайт gaf.com/ventcalculator.
PA-1101: Ускоренный курс вентиляции на крыше
Теме вентиляции на крыше посвящено так много информации, что легко запутаться и потерять фокус. Итак, я начну с того, что скажу то, что может показаться спорным, но на самом деле таковым не является: вентилируемый чердак, где изоляция размещается на герметичном чердачном перекрытии, является одним из самых недооцененных строительных блоков, которые у нас есть в истории. строительная наука. Такой подход сложно испортить. Вентилируемый чердак работает в жарком, смешанном и холодном климате. Работает в Арктике и на Амазонке. Он работает абсолютно везде — при правильном выполнении.
К сожалению, нам удается раз за разом облажаться, а некачественно построенный чердак или крыша могут привести к чрезмерным потерям энергии, наледям, плесени, гниению и большому количеству ненужного беспокойства домовладельца.
Здесь я объясню, как правильно построить вентилируемый чердак. Я также объясню, когда имеет смысл перемещать тепловые, влаго- и воздухорегулирующие слои на плоскость крыши и как правильно детализировать вентилируемые и невентилируемые крыши.
Теория вентиляции
Цель вентиляции крыши зависит от климата, но она одинакова, если вы вентилируете весь чердак или только чердак. В холодном климате основной целью вентиляции является поддержание холодной температуры кровли, чтобы избежать образования наледи, образующейся в результате таяния снега, и отвод влаги, попадающей из кондиционируемого жилого помещения на чердак. (Дополнительную информацию о ледяных плотинах см. в разделе «Energy Smart Details» в FHB #218.)
В жарком климате основной задачей вентиляции является удаление нагретого солнечными лучами горячего воздуха с чердака или крыши для снижения охлаждающей нагрузки здания и снижения нагрузки на системы кондиционирования воздуха. В смешанном климате вентиляция выполняет любую роль в зависимости от сезона.
Вентиляция чердака
Основным преимуществом вентилирования чердака является то, что подход один и тот же, независимо от того, насколько креативно ваш архитектор подошёл к кровле. Поскольку крыша здесь не играет роли, не имеет значения, сколько вальм, ендов, слуховых окон или фронтонов. Кроме того, проще и зачастую дешевле уложить изоляцию из стекловолокна или целлюлозы на мансардный этаж для достижения целевых значений R, чем для достижения сопоставимого значения R в плоскости крыши.
Успех этого подхода зависит от абсолютной герметичности потолка верхнего этажа дома до установки изоляции. (См. «Улучшение теплоизоляции чердака» в FHB № 200.) Также важно убедиться, что на чердаке нет ничего, кроме теплоизоляции и воздуха — ни рождественских украшений, ни смокинга, который вы носили в день свадьбы, ничего. Чердачное пространство можно использовать для хранения, но только если над утеплителем соорудить приподнятую площадку. В противном случае изоляция сжимается или раскачивается, что снижает ее R-значение.
Кроме того, люки на чердак, как известно, негерметичны. Вы можете сделать герметичный вход на чердак, но вы должны знать, что чем больше он используется, тем больше он протекает.
Как люди ошибаются в этом простом подходе? Они не следуют правилам. Они пробивают кучу дыр в потолке, заполняют дыры встроенными светильниками, которые пропускают воздух, и начиняют механические системы воздухоочистителями и змеевидным набором воздуховодов на чердаке. Утечка воздуха из этих отверстий и систем является основной причиной образования наледи в холодном климате и основной причиной проблем с влажностью в жарком климате. Это также невероятная трата энергии, где бы вы ни жили.
Не думайте, что вам удастся проложить воздуховоды на некондиционированном чердаке только потому, что вы его загерметизировали и изолировали. Герметизация воздуховодов – это работа, основанная на вере. Вы можете только надеяться, что делаете свою работу достаточно хорошо. Даже если вы очень усердно относитесь к герметизации, вы можете взять систему с 20-процентной утечкой и довести ее до 5-процентной утечки, и этого все равно недостаточно.
Что касается встраиваемых светильников и других отверстий в потолке, было бы здорово, если бы мы могли положиться на строителя, чтобы он герметизировал все эти зоны. К сожалению, мы не можем быть уверены, что строитель хорошо запечатает воздух или вообще запечатает воздух. Поэтому мы должны снять часть ответственности со строителя и подумать о других вариантах.
В ситуации, когда механические системы или воздуховоды должны находиться в чердачном пространстве или когда в потолке под чердаком имеется много проходов, лучше всего поместить всю чердачную площадь в тепловую оболочку. Таким образом, не так уж важно, если потолок пропускает воздух или если воздуховоды негерметичны и неизолированы.
Вентиляция настила крыши
Если чердачное помещение будет кондиционировано для жилых или технических целей, или если проект дома требует сводчатого потолка, положение R806.3 Международного жилищного кодекса требует наличия настила на крыше над вентилируемым пространством непрерывно от карниза до конька.
Этого легко достичь на крышах простой конструкции и трудно, если не невозможно, на крышах с вальмами, ендовами, слуховыми окнами или окнами в крыше, прерывающими стропильные пролеты.
Если вы решите проветривать крышу, отнеситесь к этому серьезно и действительно проветривайте. Кодекс требует не менее 1 дюйма воздушного пространства между верхней частью изоляции и задней частью обшивки крыши. Этого не достаточно. Для наилучшей производительности воздушное пространство в вентиляционном желобе должно быть не менее 2 дюймов в глубину. Если вы не заполняете стропильные пролеты между стропилами 2×10 или 2×8 напыляемой пеной с закрытыми порами, этот подход, вероятно, потребует от вас обшивки стропил, чтобы обеспечить дополнительную изоляцию для достижения желаемых R-значений. Это может быть неприятно, но вы не столкнетесь с проблемами, связанными с недостаточной циркуляцией воздуха под крышей. Чтобы убедиться, что ваша крыша получает достаточную вентиляцию, вы можете выполнить простые расчеты (врезка, стр.
