Котел на отработке

Котлы на отработке в России приобретают все большую популярность, причем парадоксальным для специфического российского маркетинга следует признать факт, что в превалирующей степени популяризация воздухонагревателей и котлов на отработке происходит почти без рекламных кампаний, характерных для продвижения продуктов разного назначения на национальном потребительском рынке страны. Т. е. на текущий момент в России и странах постсоветского пространства, где проблемы энергосбережения по факту решаются не правительством, законодательными и исполнительными органами, а непосредственно жителями из-за ограниченного размера зарплат и скудных семейных бюджетов, котлы на обработке стали одним из редких видов самопопуляризующихся продуктов, продвигаемых самими пользователями через друзей, знакомых, форумы рунета. Обусловлено это тем, что:

• современный котел на отработке достаточно прост в обслуживании, ремонте, модернизации;

• котел на отработке может поддерживать высокотемпературные радиаторные, низкотемпературные панельные и комбинированные радиаторно-панельные системы отопления, в том числе с подогревом воды для хозяйственно-бытовых нужд;

• при оборудовании мультитопливной горелкой котел на отработке может работать на любых видах жидкого топлива путем простой регулировки температурного режима подогрева топлива в баке преднагревателе;

Температурные установки
Масло растительное	140 °С
Отработанное масло	100 °С
Дизельное топливо	0 — 30 °С или без нагрева

Ваш браузер не поддерживает наш видео плеер.

• воздухонагреватель или котел на отработке работает на смесях моторных, индустриальных, турбинных, гидравлических, трансмиссионных масел, масел растительного и животного происхождения, ресурс которых растет из года в год в геометрической прогрессии, что при нынешнем сравнительно низком спросе на отработку дает условную гарантию стабильности цены на отработанные масла в ближайшей и долгосрочной перспективе. В то же время природный газ и электричество только в этом году дорожали два раза и эта тенденция по мнению экспертов будет сохраняться.

На практике, как котел на отработке сегодня может использоваться дизельный котел после удаления из дымогарных каналов турбуляторов или любой твердотопливный котел при оборудовании его мультитопливной горелкой, горелкой на отработанных маслах и, в случае рисков прогорания стенок теплообменника — ограничителей прямого воздействия факела на стенки топочной камеры (см. видео ниже).

Ваш браузер не поддерживает наш видео плеер.

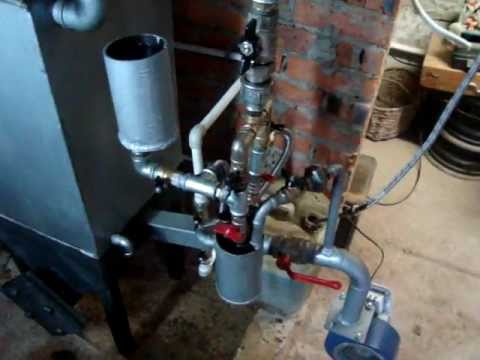

Видео. Модернизация твердотопливного котла под горелку на отработанных маслах.

Однако из-за характерной при сгорании отработанных масел зольности отходящих газов дымогарные каналы будут засоряться шлаками тем больше, чем менее полно сгорает топливо, снижая теплообмен и, соответственно, КПД котла на отработке. В то же время полнота сгорания топливной смеси зависит от вязкости подаваемого топлива, порционных объемов и температуры первичного воздуха и тяги в дымогарных каналах.

Оптимальная ручная регулировка этих параметров индивидуальна для каждого котла, топливной горелки и топливной смеси и доступна только профильному специалисту или современной автоматике, которая используется в последних моделях котлов на отработке ведущих производителей мира.

Ваш браузер не поддерживает наш видео плеер.

Аналогично котлам на отработке интеллектуальными системами контроля и управления оборудуются воздухонагреватели на отработанном масле, что позволяет минимизировать расход топлива, максимально снизить зольность дымогарных газов за счет более полного сгорания топливной смеси и осуществлять отопление зон или помещений по показаниям датчиков и/или предустановленным программам.

Ваш браузер не поддерживает наш видео плеер.

Компания «БиКомс Холдинг» реализует на рынке котельного оборудования воздухонагреватели и котлы на отработке известных производителей мира, как с ручным управлением, так и полностью автоматизированные с возможностью контроля и управления отоплением дистанционно или удаленно через Интернет, Wi-Fi, Wi-Max, 4G, 3G, EDGE с ПК, ноутбука, Netbook, AppleMacBook, Notebook, смартфона, iPad, iPhone. Цены на воздухонагреватели и котлы на отработке в «БиКомс Холдинг» всегда одни из самых доступных в России, поскольку компания является официальным дистрибьютором ведущего американского производителя отопительного оборудования на отработанном масле EconoHeat — OMNI США, авторизованным дилером компании «EnergyLogic» (США).

Котлы на отработанном масле. Видео

Котлы на отработанном масле. Видео — отдельная страница на нашем сайте, на которой мы размещаем видео, посвященные работе водогрейных котлов на отработанном масле. На ней вы увидите ролики нашего собственного изготовления, а также материалы от покупателей и партнеров нашей компании.

Любой отопитель, который вы увидите в сюжете, всегда можно приобрести в нашей компании.

Небольшое примечание. Котел состоит из двух важных компонентов: само тело с теплообменником и камерой сгорания и другой важный компонент — горелка. Их слаженная работа в паре дает нужный результат. Именно поэтому в роликах про котлы мы уделяем особое внимание второму главному узлу — горелке.

Ecoheat S.

На трех видеороликах ниже показан основной рабочий элемент котла серии S — это горелка.

Первый ролик подробно освящает конструкцию горелочного устройства. К слову, этот сюжет на середину августа 2017 года имеет высокий отклик. Его просмотрели около 70 000 раз в российском сегменте YouTube.

Установить горелку оборудования Ecoheat S достаточно быстро и не сложно. За короткий срок можно смонтировать фланец, поставить емкость, присоединить сжатый воздух и организовать топливную линию. Убедитесь в этом, посмотрев следующее видео:

Какое масло сжигает горелка, используемая в котле Ecoheat S? На ролике вы увидите и типы масел, и их марки и даже вязкость. Ну и оцените горение.

Ecoheat G. EnergyLogic.

Многие люди часто любят смотреть на пляшущие язычки пламени в костре. На этом видео мы предлагаем вам тоже увидеть горение. Мощную струю горящего отработанного масла, красиво сворачиваемого в поток пламяудерживающей головкой горелки EnergyLogic котла серии G.
Этот материал, размещенный нашей компанией в 2009 году, собрал на начало февраля 2019 уже около 120 000 просмотров…

Как выглядит горелочное устройство EnergyLogic, которое используется в G? Смотрите сюжет ниже. Кстати, многих наших покупателей интересует, насколько сильно шумит ее встроенный компрессор? Прислушайтесь и вы услышите его работу.

Тепламос НТ.

На этом видео показан котел на отработанном масле Тепламос. Его общий вид — слева и справа, лицевая и задняя часть. Верхняя часть, на которой можно увидеть подключение прямой и обратки, а также системы безопасности. Основные элементы пульта управления (два термостата и т.д.).
Особое внимание уделено и горелке, ее общему виду и узлам, из которых она состоит.

В ролике под названием «Тест горелки на отработанном масле котла Тепламос НТ» мы покажем вам внешний вид горелочного устройства, которое используется на котельном оборудовании данной марки. Вы сможете проследить за всеми процессами подготовки топлива к сжиганию, начиная от подогрева, заканчивая самым интересным — поджигом и горением отработки. Шум компрессора также будет к месту.

В этом материале, снятом непосредственно на объекте у нашего покупателя, в котельной, вы увидите основные компоненты (топливный бак, подающий топливонасос СП-2, горелку) и сам котел Тепламос НТ-200 на 200 кВт вместе с пультом управления.

Nortec.

Как выглядит горелка, используемая на данных российских котлах? Как она может работать не в теле котлоагрегата? Об этом в следующем материале. Кстати, топливный узел, который включен в базовую комплектацию поставки, тоже можно рассмотреть.

Clean Burn.

Как выглядит пламя при сжигании отработанного масла у данного производителя? Без дыма и копоти! Загляните в глазок воздухонагревателя и убедитесь в этом!

Если вас заинтересовал котел на отработанном масле, представленный на видео выше, то вы всегда сможете ознакомиться с его описанием, фотографиями с объектов, прочитать инструкцию по эксплуатации или увидеть, в какой комплектации он предлагается по данной ссылке: котлы на отработанном масле

Самые интересные сюжеты мы будем публиковать и в будущем, поэтому не забудьте занести эту страницу в закладки!

Последнее обновление от 04.02.2019.
Никакая часть этой статьи не может быть воспроизведена в какой-либо форме и какими-либо средствами, будь то электронные или механические, и опубликована в Интернете если на это нет письменного разрешения владельца авторских прав. © ТермоАльянс, 2019.

Котел на отработанном масле своими руками: самодельный тип на отработке

Одним из наиболее дешевых видов топлива из тех, что используются для работы отопительных котлов, является отработанное масло. Оно может быть любым: синтетическим или натуральным. Подойдет масло, слитое с кулинарных агрегатов, автомобилей или тепловозов.

В любом случае при сгорании оно даст большое количество тепла. Поэтому собрать котел на отработанном масле своими руками очень выгодно. Особенно, если нужно обогреть подсобное помещение или гараж.

Мы расскажем, как устроен и работает отопительный прибор, каковы конструктивные нюансы самодельного агрегата, а также опишем пошаговый процесс сборки котла и особенности его эксплуатации.

Содержание статьи:

Отопление на отработке: выгодно или нет?

Система  пользуется большим спросом. И это не случайно, ведь она имеет много преимуществ. Прежде всего, это доступная стоимость приборов и эксплуатации.

Учитывая, что цена топлива для такого котла очень низкая, он окупит себя в первый же отопительный сезон. Кроме того, если не покупать оборудование, а собрать его своими руками, оно обойдется еще дешевле.

Галерея изображений

Фото из

Основным назначением котла на отработанном масле является подготовка горячей воды для подачи в контуры отопления или санитарного водоснабжения

Снабженный автоматикой котел не требует участия хозяев в запуске и остановке нагрева. Все процессы оборудование активизирует и останавливает само

Использовать в качестве топлива допускается трансмиссионные, гидравлические, моторные масла. Не рекомендуется заливать в бак агрегата масла, применяемые в качестве теплоносителей

Котлы на отработке являются отличной альтернативой для твердотопливных моделей. Они экономнее, их охотней устанавливают в негазифицированных регионах

Простейшим вариантом котла на отработке является печка с устроенным вокруг верхней камеры водяным контуром. В нем и нагревается теплоноситель перед подачей к приборам отопления

Так как объем теплоносителя, нагреваемого в водяной рубашке котла на отработке, незначителен, в систему чаще всего включают циркуляционный насос. Он обеспечит стабильное движение воды и регулярный нагрев обратки

Для закрытых систем отопления на отработке кроме циркуляционного насоса потребуется еще расширительный бачок и группа безопасности, в которой есть предохранительный клапан и воздухоотводчик

Вместо водяной рубашки, расположенной вокруг верхней камеры печки, можно использовать обычный бак, к которому подсоединяют контур отопления

Типичный котел на отработанном масле

Автоматика для организации работы котла

Виды масла для переработки в котле

Оборудование для негазифицированных регионов

Печка на отработке с водяной рубашкой

Циркуляционный насос в схеме отопления на отработке

Расширительный бак в контуре отопления

Бак с водой в качестве теплообменника

Правильно настроенный котел полностью сжигает отработанное масло. Токсичные продукты сгорания не образуются, поэтому такое устройство безопасно для окружающей среды. Конструкция прибора очень проста, для нее используется минимум деталей. Таким образом, риск выхода устройства из строя снижается и надежность его увеличивается.

Котел быстро разогревается и поднимает температуру в помещении, чему способствует принудительная конвекция.

Есть у устройства и недостатки:

• Быстрое выгорание кислорода в комнате, где смонтирован прибор, сто требует обустройства эффективной вентиляционной системы.
• Необходимость регулярной чистки. Котлы на отработке быстро загрязняются, в связи с чем их обслуживание требуется проводить чаще.

Для работы оборудования может быть использовано любое отработанное масло или смесь нескольких масел.

Для котла на отработке можно использовать в качестве топлива натуральные и синтетические масла, а так же и смеси в любых пропорциях

Разнородность используемого сырья и высокая вероятность наличия в нем самых разных примесей требует наличия специального фильтра. Он ставится на участке подачи масла в котел. В процессе работы фильтр достаточно быстро загрязняется, поэтому менять его придется часто.

Котел на отработке: какие они бывают

Производители выпускают отопительные  трех видов. Воздухонагреватели повышают температуру в помещении за счет прямого разогрева воздуха. Такие устройства отличаются высокой производительностью и способны длительное время поддерживать температуру даже в значительных по площади помещениях.

Резервуар с топливом у таких приборов обычно располагается на полу, а сам воздухонагреватель может быть закреплен на потолке или на стене.

Отопительный прибор на отработке может прогревать воздух в помещении или же разогревать водяной контур, а иногда и два сразу

Котлы предназначаются для разогрева теплоносителя, обычно воды.

Различают два типа оборудования:

• двухконтурные – способны подогревать воду для бытовых нужд и разогревать теплоноситель;
• одноконтурные – «отвечают» только за отопление.

Автоматические теплогенераторы относятся к водогрейным котлам. Они оснащены системой автоматики, контролирующей работу прибора.

Автоматика для котлов на отработке может выполнять разные функции. Это может быть контроль над температурой воздуха в обогреваемом помещении, контроль разогрева теплоносителя и др.

Котлы на отработке с автоматикой или без нее выполняются исключительно в напольном варианте. Стоимость их значительно отличается в зависимости от функционала. Однако в любом случае она достаточно велика, поэтому домашние умельцы собирают такие приборы своими руками.

Как работает отопительный прибор

Конструкция котла предельно проста. Он включает две камеры-отсека: испарительную и сгорания. В первой происходит процесс подготовки масла к горению, во второй оно сгорает.

Все происходит следующим образом. Из резервуара с отработкой насос подает отработанное масло в испарительную камеру, которая находится в нижней части устройства. Здесь поддерживается температура, достаточная для того, чтобы отработка нагрелась и начала испаряться.

Так работает котел с масляным испарением и принудительной подачей воздуха (+)

Масляный пар поднимается в верхнюю часть корпуса, где находится камера сгорания. Она оборудуется воздуховодом, представляющим собой трубу с отверстиями. При помощи вентилятора воздух подается по воздуховоду и смешивается с парами масла.

Масляно-воздушная смесь сгорает почти без остатка –  полученное тепло разогревает теплообменник, продукты сгорания направляются в дымоотвод.

Предварительный нагрев масла – обязательная часть процесса. Нужно понимать, что отработка содержит большое количество примесей и токсичных веществ. Все это раскладывается на простые углеводы, которые впоследствии сжигаются.

После чего образуются водяные пары, углекислый газ и азот- полностью безвредные элементы. Однако такой результат возможен только при условии соблюдения определенных температурных условий.

Полное окисление или сгорание углеводородов происходит только при температуре +600°С. Если она ниже или выше на 150-200°С, то в процессе сгорания образуется большое количество самых разных токсичных веществ. Они небезопасны для человека, поэтому температура сгорания должна быть точно соблюдена.

Конструктивные тонкости самодельного оборудования

Важнейшей составляющей технологии сгорания считается предварительный разогрев масла. Это дает возможность разложить «тяжелое» топливо на более легкие составляющие. Грамотно подобранные параметры, позволяют получить почти бездымное и полное сгорание отработанного масла.

Домашние умельцы считают, что проще всего добиться такого результата, если использовать толстостенную раскаленную чашу из металла, в которую каплями подается отработка.

Одна из возможных схем работы отопительного оборудования с масляным испарением (+)

Когда масло касается раскаленного металла, оно сразу же превращается в пары, которые направляются в камеру сгорания. Для лучшего горения их нужно смешать с воздухом. С этой целью используют воздуховод.

В его устье устанавливается крыльчатка, чтобы создавать завихрение потока, необходимое для достаточно длительного пребывания масляно-воздушной смеси в камере сгорания. Только в этом случае поданное в чашу топливо сгорит полностью.

Определенную сложность в процессе активизации работы отопительного прибора представляет разогрев испарительной чаши.

Самый простой способ его осуществления – положить внутрь резервуара пропитанный любым горючим составом фитиль. После чего налить на дно чаши немного бензина или солярки и поджечь. После того, как металл раскалится до нужной температуры, начинают подачу масла. Это максимально простой, но довольно опасный способ.

Еще один сложный в реализации момент – подача масла. В интернете и других открытых источниках можно найти множество примеров функционирующих на отработанном масле котлов, где подача отработки осуществляется струйно.

Да, такая система работоспособна, но она крайне опасна для пользователя. Масло, подающееся струей, не успевает сгорать. Образуется большое количество токсичных веществ, которые могут попасть в помещение. А это очень опасно.

Так можно организовать капельную подачу отработанного масла в испарительную чашу. Используется ниппель, тройники и фрагмент медицинской капельницы

Для эффективного бездымного горения отработки требуется организовать капельную подачу масла. Это достаточно сложно, но вполне решаемо. Оптимальный, по мнению домашних мастеров, способ капельной подачи следующий.

Нужно взять шланг, который будет работать как маслопровод. С одного конца на нем обязательно закрепляется фильтр для очистки подающейся отработки от примесей и загрязнений.

Это должен быть фильтр автомобильный масляный полной фильтрации. Последнее очень важно. Не частичной, а именно полной. Нужно быть готовым к тому, что менять его придется часто. В среднем один раз в 30 дней, а то и чаще. Все будет зависеть от качества используемого топлива.

Некоторая сложность может возникнуть в процессе крепления узла. Он оснащен резьбой, с помощью которой фиксируется в автомобиле.

Можно поступить следующим образом. Следует подыскать небольшой фрагмент маслостойкого шланга, диаметр которого будет совпадать с сечением резьбы, и надеть его на фильтр. С маслопроводом получившийся узел соединяют посредством штуцера.

Очень важно, чтобы в подающем масло шланге не скапливалось его излишка, иначе капельная подача будет невозможна.

Котел на отработке пиролизного типа. За счет наличия камеры дожига значительно увеличивается время горения одной порции топлива

Как вариант можно подобрать насос такой мощности, чтобы он выдавал только требуемое количество отработки. Но это очень сложно. Более простой вариант используется в котлах промышленной сборки. Это простая конструкция из тройников, штуцера и ниппеля.

С ее помощью можно легко отрегулировать подачу нужного количества масла. Излишки будут возвращаться в резервуар с топливом.

Последний элемент системы капельной подачи – фрагмент медицинской капельницы. Нужно взять участок с колесиком-регулятором. Элемент позволит контролировать скорость и частоту подачи топлива в чашу. Фрагмент капельницы надежно фиксируется на штуцере.

Оптимально, чтобы отработка не чадила и устойчиво горела. Это возможно только в том случае, если масло обладает нормальной текучестью. Для этого его температура должна находиться в пределах 10-20°С.

Нужно знать, что при каждом изменении состава отработки или ее температуры придется заново подбирать частоту и скорость капельной подачи масла. Подавать топливо непосредственно от капельницы к камере сгорания не получится. Его направляют в воронку, соединенную с трубой, подающей топливо в чашу.

Таким простым способом можно организовать равномерную подачу масла в камеру и тем самым продлить время горения одной заложенной порции топлива (+)

Конструкция котла может быть разной. Он может быть подключен к трубам отопительной системы. Обязательное условие в этом случае – для обеспечения эффективной циркуляции теплоносителя.

Если вокруг прибора обустроить, так называемую, водяную рубашку, то он будет нагревать воду. Если водяной контур только один – котел будет обслуживать только отопление. Если контуров два – будет обеспечиваться еще и подача горячей воды.

Галерея изображений

Фото из

Печка на отработке с водяным контуром

Бачок для периодической доливки топлива

Вваренная в нижнюю камеру масленка

Выдвидной ящик нижней камеры

Еще один вариант – встроенный теплообменник в виде буквы U. Он помещается в верхнюю часть топочной части и соединяется с выносным резервуаром, в котором будет находиться горячая вода. Альтернативный вариант – размещение .

Котел на отработке может быть пиролизным. Его основная особенность – возможность длительной работы на одной закладке топлива. Конструктивно такая модель будет отличаться наличием камеры дожига.

Здесь проходит окончательное сгорание всех химических элементов, входящих в состав отработанного масла. За счет наличия камеры дожига время работы на одной порции масла значительно увеличивается.

Как самостоятельно изготовить котел

Для изготовления отопительного прибора нам понадобятся следующие материалы и инструменты. Готовим сталь листовую толщиной минимум 4 мм, арматуру сечением 10 или 8 мм, трубу для воздуховода, тройники, сгоны и полудюймовые углы для горелки, переходники из стали, компрессор, расширительный бачок и насос.

Кроме того, понадобится сварочное оборудование, термостойкий герметик, асбестовое полотно и болгарка.

Одна из самых простых конструкций котла на отработке. Такое устройство очень просто изготовить самостоятельно, при этом оно будет эффективно работать

Рассмотрим процесс изготовления самого простого самодельного котла на отработке. Собственно устройство может иметь разные формы. В связи с этим для облегчения работы можно взять не листовую сталь, а отрезок трубы большого сечения с толстыми стенками.

Например, работоспособный прибор, легко обогревающий стандартный по размерам гараж, получается из двух фрагментов трубы. Один сечением 0,5 м, второй – 0,2 м.

Кроме них понадобятся еще две металлических пластины толщиной минимум 3 мм, вырезанные в форме круга. Если нужен более мощный отопительный прибор, то подбирают или изготавливают из листовой стали детали нужных размеров.

Теперь можно переходить к сборке. Начинаем с подготовки корпуса. Он будет выполнен из трубы большего сечения. Обрезаем ее болгаркой так, чтобы получился фрагмент высотой порядка метра.

Трубу меньшего сечения тоже обрезаем. Так, чтобы получился фрагмент высотой 20 см. Теперь готовим пластины, которые будут функционировать как дно и крышка корпуса.

В одной из них выполняем отверстие, соответствующее по размерам дымоходу. Это будет крышка корпуса. В другой вырезаем отверстие под соединение с фрагментом малой трубы. Это будет дно конструкции.

Детальная схема для изготовления котла на отработке с указанием всех необходимых размеров (+)

Привариваем к нему цилиндр, вырезанный из трубы меньшего диаметра. Его дно закрываем еще одной круглой пластиной. Собираем корпус, накрывая его пластинами с двух сторон. Соединяем детали, обвариваем их по кругу.

К дну корпуса крепим ножки, сделанные из арматурных прутков. Сверлим в трубе вентиляционные отверстия. Мы получили котел цилиндрической формы, в нижней части корпуса которого располагается небольшой резервуар.

Теперь нужно обустроить дверцу. Вырезаем ее в нижней части цилиндра с помощью болгарки. На верхнюю часть корпуса ставим и закрепляем дымоход. Простейший вариант котла готов.

Чтобы его разжечь, нужно будет налить немного отработки в нижнюю емкость и поджечь ее фитильком из горящей бумаги. Это самый простой из всех известных вариантов. Можно собрать более сложную, а значит и более эффективную конструкцию.

Собственно принципиальная схема любого топливного прибора на отработке представляет собой два короба из прочного металла, соединенных между собой воздуховодом в виде перфорированной трубы.

Нижний короб оборудуется отверстием, через которое масло заливается в испарительную камеру, напротив него обычно располагается заслонка. Верхний короб оборудуется отверстием, в которое вставляется дымоотводная труба.

Такую схему очень просто дополнить самыми разными узлами: подающим масло насосом, капельной подачей отработки, воздушным компрессором или подключить к котлу расходный резервуар с топливом.

Можно так же подключить водяной контур. Но в этом случае потребуется обустройство эффективной горелки, которая сможет осуществить максимально равномерный подогрев теплоносителя.

Вариант горелки для котла на отработке, которая работает от калильной свечи дизельного двигателя. Такая горелка может использоваться для приборов, обогревающих водяной контур

Рассмотрим процесс изготовления такой горелки. Собственно ее форма может быть произвольной, однако нужно помнить, что зона смешивания всегда должна находиться только выше зоны горения.

Только в этом случае неиспользованная отработка сможет возвращаться в резервуар. Для изготовления корпуса горелки берем полудюймовые уголки и соединяем их при помощи тройников и сгонов.

Для маслопровода, подающего отработку, дополнительно понадобятся переходники для штуцера. Все резьбовые соединения перед закручиванием хорошо промазываем термостойким герметиком. Для крышки горелки используем листовую сталь. Толщина листа минимум 3 мм.

Вырезаем из нее деталь, соответствующую размерам гнезда на котле. После того, как мы собрали горелку осталось правильно ее установить. Для этого подготовим две стальных пластины, одна должна быть немного меньше другой, гайки, болты и асбестовое полотно. Полудюймовые трубочки и внутреннюю поверхность переходника нужно закрыть асбестом. Полотно обязательно закрепляем.

Наклеиваем его силикатным герметиком в два слоя, на трубках фиксируем асбест стальной проволокой. Теперь берем горелку и вставляем ее в корпус, при необходимости подгоняем к установочном у гнезду.

После того, как горелка «встала» на место, меньшую по размеру пластину устанавливаем в гнездо и накрываем несколькими слоями асбестового полотна. Оптимально, если их будет четыре или пять.

Большую пластину используем как закрепляющую накладку. Сверлим в ней несколько отверстий под крепежи, после чего укладываем поверх асбеста и скручиваем болтами обе пластины.

Надо понимать, что получившееся соединение должно быть максимально плотным, если это не так, элементы горелки могут сдвинуться с места в процессе эксплуатации. Для поджига такой горелки используется стандартная свеча накаливания, которая применяется в дизельных двигателях.

В упрощенном варианте котел на отработке представляет собой печку, к которой подключается теплообменник или бак для нагрева теплоносителя. С процессом изготовления самодельной печки ознакомит следующая подборка фото:

Галерея изображений

Фото из

Шаг 1: Подготовка деталей для сборки

Шаг 2: Подгонка составляющих нижнего бака

Шаг 3: Сборка верхней крышки нижнего бака

Шаг 4: Фиксация днища нижнего бака

Шаг 5: Соединение крышки нижнего бака

Шаг 6: Крепление деталей крышки сваркой

Шаг 7: Установка внутреннего отбойника

Шаг 8: Приваривание дымоотводной трубы

Верхняя часть нашей самодельной печки готова. Теперь надо собрать нижнюю часть и соединить составляющие:

Галерея изображений

Фото из

Устанавливаем инжекторную трубу, в которой заранее просверлено 56 отверстий. Заводим ее в нижнюю часть верхнего бака. Размечаем ее расположение, привариваем

Собираем верхний бак из двух частей, к верхней из которых приварена дымоотводная труба, к нижней — инжекторная

Верхнюю часть нижнего бака привариваем к инжекторной трубе. Все работы по присоединению баков к трубам производим, контролируя сборку строительным уровнем

Подгоняем обечайки баков так, чтобы добиться максимально плотного прилегания, фактически без зазоров

Свариваем подогнанные друг к дружке части нижнего бака. Сначала варим точками, потом сплошным швом

Чтобы не доливать постоянно переработанное в печке масло, сооружаем дополнительный бак. Крепиться он будет к нижнему баку печки

Ставим снизу печки переливную трубку, которая будет обеспечивать дозированную подачу масла в нижний бак. Для того чтобы обеспечить трубке пространство, а печке устойчивость с днищу привариваем два отрезка уголка

К собранной конструкции привариваем ножки. Для устойчивости их лучше сделать три. Если будет наблюдаться некоторый крен, то нужно будет подкорректировать низ опоры напильником

Шаг 9: Установка инжекторной трубы

Шаг 10: Сборка верхнего бака с приваренными трубами

Шаг 11: Установка нижнего бака

Шаг 12: Подгонка частей нижнего бака

Шаг 13: Сварка двух частей нижнего бака

Шаг 14: Установка бака для заливки масла

Шаг 15: Монтаж переливной трубки

Шаг 16: Приваривание ножек к готовой конструкции

Так как в сооруженной нами самодельной печке изначально нет теплообменника, сварим его отдельно и прикрепим к верхней камере прибора:

Галерея изображений

Фото из

Шаг 1: Раскрой дна и крышки для бака с водой

Шаг 2: Подгонка боковой стенки под форму бака

Шаг 3: Крепление второго полумесяца к обечайке

Шаг 4: Фиксация внутренней стенки бака

Шаг 5: Установка двух штуцеров для теплоносителя

Шаг 6: Примерка бака для воды к печке

Шаг 7: Крепление бака под воду к печке

Шаг 8: Проверка работоспособности печки

Это только один из примеров изготовления бачка для нагрева теплоносителя печкой на отработке. На самом деле вариантов сборки огромное множество. Главное, выбрать подходящую для реализации конструкцию и рассчитать требующийся литраж теплоносителя.

Интересные варианты изготовления самодельных отопительных приборов, работающих на отработке, описаны в этих статьях:

Немного о безопасной эксплуатации

Отопительные приборы, функционирующие на отработке, достаточно опасны в эксплуатации. Об этом нужно помнить всегда.

Чтобы не случилось беды, следует неукоснительно выполнять несколько простых правил:

1. Помещение, где установлен отопительный прибор, должно быть оборудовано эффективной вентиляцией.
2. Котел должен оснащаться грамотно спроектированным и выполненным дымоходом, удаляющим продукты сгорания без остатка. В нем обязательно должна быть заслонка.
3. Участок прохода дымоотвода через кровлю выполняется посредством монтажа специального кожуха.
4. Котел должен быть установлен в соответствии с требованиями пожарной безопасности.
5. Хранение горючих и огнеопасных материалов вблизи от отопительного прибора строго запрещено.

К котлу на отработке, как и к любому другому отопительному прибору, нужно относится с вниманием. Вовремя проводить все необходимые профилактические работы, тогда проблем с эксплуатацией и ее безопасностью не возникнет.

Выводы и полезное видео по теме

Как самостоятельно собрать котел на отработке:

Котел на отработке с подключенным водяным контуром:

Еще один конструктивный вариант такого котла:

Отопительное оборудование на отработке – практичное решение для организации обогрева хозяйственных или гаражных помещений. Более сложные модели, оборудованные автоматикой, следящей за процессом горения и безопасностью, могут быть установлены и в качестве отопительного прибора для дома.

Главное достоинство таких устройств – использование дешевого, иногда и дарового топлива, что делает их использование максимально выгодным для владельца.

Если у вас есть опыт изготовления котла на отработанном масле, пожалуйста, поделитесь информацией с нашими читателями. Оставляйте комментарии к статье и добавляйте фото своих самоделок в форме ниже.

Котел с горелкой на отработанном масле, солярке, печном топливе































































Котлы с горелками на отработанных маслах позволяют значительно сократить расходы на отопление и решить проблему утилизации отходов ГСМ, что особенно актуально для предприятий, имеющих большое количество отработанных масел: транспортных предприятий, автосервисов, СТО, кафе, ресторанов, ж/д, флота и т. д. В качестве топлива для горелок AL могут быть использованы любые отработанные масла (минеральные, синтетические, моторные, трансмиссионные, трансформаторные, турбинные, закалочные масла или их смеси).

На фото: Паровой котел 500 кг пара/час с горелкой AL-35V на отработанном масле, г.Краснодар

Разрешение на монтаж котла не требуется, что еще больше упрощает процесс установки. Хранить топливо можно как внутри дома (в котельной), так и снаружи: на отопительный сезон, для среднестатистического дома площадью 100-150 м², достаточно 1,5-2,3 тонны топлива.

Ёмкость для топлива с подогревом

На фото: Запуск парового котла ПАР-0,5-0,07ПО с горелкой AL-35V, г.Краснодар

Водогрейные котлы отопления на отработанном масле используются те же, что и на дизтопливе. Цена на дизельные горелки ниже, чем на горелки, использующие в качестве топлива нефть, отработку, солярку. Но использование котлов с отработкой оказывается гораздо более выгодным по причине невысокой стоимости топлива. Уже к концу первого года эксплуатации стоимость котла на отработанном масле сравняется с аналогичным показателем по дизельному котлу. Используя котел на отработке длительный период времени, Вы получаете существенную экономию денежных средств. Там, где непрерывный цикл производства, требующего большого количества тепла (сушильные камеры для сушки песка, автосервисов ит.д.), котлы с горелками на отработке, солярке, печном топливе приводят к сокращению расходов в 3 раза.

Наша компания выпускает горелки на отработанных маслах серии AL. Произведенные нами горелочные устройства эксплуатируются с различными теплогенераторами и жидкотопливными котлами, а также с некоторыми видами твердотопливных котлов.

ФОТОАЛЬБОМ ОБЪЕКТОВ



У нас Вы можете купить котел на отработанном масле, солярке, светлом печном топливе по самым выгодным ценам.

На фото: Котел OLB-1500RD-R с горелкой AL-15V, Московская область



Жаротрубные двухходовые котлы отлично показали себя при работе с горелками серии AL на отработанном масле, солярке, печном топливе. Данные котлы на «отработке», цена на которые указана в разделе «Прайс-лист», имеют высокий уровень КПД и конструкцию, обеспечивающую комфортную чистку топочной камеры. Мы предлагаем котлы серии COMPACT CA (Бельгия), SCHUSTER (Италия), OLB (Корея), REX (Италия) и D/DD (Россия).

Как выбрать котел на отработке

На фото: Горелка AL-70V установлена на котел ICI Caldaie REX85 в котельной ГОК, Архангельская обл.

Котлы Schuster (Италия) 64-1570 кВт

Котлы OLB (Республика Корея) 29-81 кВт

Котлы ЯИК (Россия) 16-50 кВт

Котлы ACV (Бельгия) серия N 16,6-51 кВт

Котлы ACV (Бельгия) 100-1279 кВт

Котлы ICI CALDAIE (Италия) 70-1400 кВт

Котлы D/DD (Россия)

ПРАЙС-ЛИСТ

Задать вопрос


На Ваши вопросы ответим
по телефону (495) 755-61-70 и по почте olimpia-center@mail. ru

Обогрев за копейки! Особенности котла отопления на отработанном масле

Отработанное масло – нефтепродукт, который образуется в результате двигателя автомобиля. Это еще и самый выгодный вид топлива для системы отопления частного дома.

Под него переделывают конструкцию, чтобы сэкономить на газе, электроэнергии и т. д.

Отопление на отработанном масле для частного дома

Отработанное масло для обогрева изначально применяли вместе с соляркой. Такой способ доказал свою эффективность и экономичность. Тогда решили удешевить средство еще больше и убрали солярку из состава. Отработанное масло по своим характеристикам напоминает дизельное топливо, но стоит на порядок дешевле.

Фото 1. Так выглядит отработанное масло, которое используется для отопления. Жидкость тёмно-коричневого цвета.

Особенности использования

Отработку в качестве топлива используют в специальном котле или в печи. Только это гарантирует полное сгорание продукта без образования чадного дома. Переоборудование системы отопления или установка нового контура окупается в первый год использования средства.

Виды топлива. Сколько получают тепла при сжигании одного литра?

Сжигание одного литра такого топлива дает 10—11 кВт тепла в 60 минут. Продукт, подвергшийся предварительной обработке, обладает большей мощностью. Его сжигание дает на 25% больше тепла.

Разновидности отработанных масел:

• моторные масла и смазочные средства, используемые в различных видах транспорта;
• индустриальные продукты.

Плюсы и минусы

Плюсы топлива:

• Экономическая выгода. Деньги на топливе экономят потребители, но наибольшую выгоду получают предприятия. Реализация отработки избавляет от затрат на хранении, транспортировки и утилизации средства.
• Сохранение энергоресурсов. Отказ от использования для отопления газа и электроэнергии препятствует истощению источников.
• Защита окружающей среды. Из-за высокой стоимости утилизации, владельцы предприятий и транспортных средств избавлялись от масла, сливая его в водоемы или в грунт. Это негативно сказывалась на состоянии окружающей среды. С началом применения отработки в качестве топлива такие манипуляции прекратились.

Минусы топлива:

• представляет опасность для здоровья, если продукт сгорает не полностью;
• большие габариты дымохода — 5 м в длину;
• сложность поджига;
• плазменная чаша и дымоход быстро засоряются;
• работа котла приводит к сжиганию кислорода и выпариванию влаги из воздуха.

Как отрабатывают масло?

Отработку получают при сжигании любого вида масла, но для отопления помещения обычно используют средства нефтепереработки из двигателей внутреннего сгорания.

Также из индустриальных механизмов, компрессоров и энергетического оборудования.

Что не относится к подобному топливу?

Перечень продуктов, не относящихся к отработке:

• переработанные масла растительного и животного происхождения, которые используются для бытовых нужд;
• твердые отходы с отработкой;
• растворители;
• продукты, которые не подлежат такой же переработке, как отработка;
• нефтетопливо природного происхождения из разлива;
• другие неиспользованные нефтепродукты.

Как выбрать отопительное устройство?

Выбор устройства для системы отопления зависит от площади и формы помещения.

Пожаробезопасные печи на отработке, устройство с водяным контуром

Такую печь рекомендуется устанавливать в одноэтажном здании без стен и иных перегородок. Агрегат гарантирует быстрый и экономичный обогрев строения.

Устройство функционирует по принципу подачи продукта каплями на раскаленную чашу или тарелку камеры сгорания. Так продукт воспламеняется и совершается передача тепла стенкам топки, а от них уже идёт обогрев воздуха.

Печь, работающая на отработке, редко выходит из строя. Устройство легко делается своими руками. Агрегат имеет небольшой размер, поэтому не занимает много места в помещении и легко транспортируется. Печь пригодна для подогревания еды сверху устройства.

Допускается совмещение печи на обратке с водяным отоплением. Для такого контура на источнике размещается металлический бак. Внизу бака отводится обратка, а вверху подключается подача от конструкции.

Вместо отработки, запрещается использовать любой вид легковоспламеняющихся веществ. Такие элементы также нельзя держать рядом с источником тепла во время его эксплуатации.

Внимание! Не допускается контакт масла с водой, иначе произойдет вспыхивание. Если случилось возгорание, то для тушения не используют воду. Пламя сбивают только огнетушителем, который устанавливается недалеко от печи.

Во время эксплуатации источника нельзя закрывать вентиляционную систему. Это вызовет отравление угарным газом.

Вам также будет интересно:

Котлы на отработке

Котлы на отработанном масле рекомендуется использовать для обогрева помещений с большой площадью.

Фото 2. Разновидность котла, работающего на отработке. Устройство представлено в жёлтом и красном цвете, производитель Thermobile.

Насос передает подачу топлива в форсунку. Одновременно с этим происходит нагнетание кислорода. Благодаря этому случается воспламенение и распределение тепла от источника к радиаторам.

Для оптимального розжига не обойтись без предварительного разогрева топлива до температуры 71 °C. Для этого используется горелка. Вместо нее применяют и двух- или трехходовой теплообменник с трубами больших габаритов. Любое из этих устройств оптимизирует работу оборудования.

Дизельное отопление

Этот способ отопления используют для обогрева загородной недвижимости и гаражей.

Что представляет собой?

Такое отопление имеет схожий принцип работы с водяным контуром, но есть и свои нюансы. Котел, нагревающий теплоноситель, работает от дизельного топлива.

Жидкость разносится по системе и возвращается обратно с помощью циркуляционного насоса. После нагрева теплоносителя источник прекращает свою работу, а после остывания возобновляет.

Достоинства и недостатки

Плюсы дизельного отопления:

• автоматизированная работа котла;
• независимость от центрального отопления, благодаря чему отопление включает и отключает пользователь по своему усмотрению, исходя из температуры на улице;
• распространенность топлива, которое можно приобрести на любой автозаправочной станции.

Недостатки:

• высокая стоимость дизельного топлива;
• высокая цена оборудования и комплектующих.

Как сделать своими руками котел на отработке?

Для изготовления агрегата потребуется:

• сталь листовая, толщиной в 4 мм;
• труба из металла для воздухоотвода;
• отрезок из арматуры, сечением 8 или 10 мм в количестве четырех штук;
• сварочный аппарат;
• насос;
• компрессор;
• асбест;
• расширительный бак;
• болгарка;
• термостойкий герметик;
• тройники для горелки, сгоны и углы;
• переходники из стали.

Сборка корпуса

Алгоритм работы:

• с помощью болгарки обрежьте трубу до уровня метрового цилиндра;
• другую трубу меньших размеров укоротите болгаркой до уровня 20-сантиметрового цилиндра;
• в двух пластинах сделайте два отверстия, которые соответствуют диметрам труб;
• метровый цилиндр закройте пластинами и приварите их по кругу, пластина с большим отверстием фиксируется снизу;
• по краям отверстия приварите цилиндр маленьких габаритов и закройте его другой пластиной;
• в трубе сделайте отверстия для вентиляции;
• снизу приделайте ножки.

Фото 3. Схема котла, работающего на отработанном масле. Подобное устройство легко сделать своими руками.

Монтаж горелки

Из листовой стали, толщиной 3 мм, сделайте крышку горелки, чтобы ее размер соответствовал габаритам гнезду в котле. С помощью сгонов и тройников из углов сделайте корпус горелки, используя сварочный аппарат. К такой конструкции потребуются переходники на половину штуцера с двух дюймов, чтобы к ним подсоединить подачу отработки. Перед прикручиванием резьбы обработайте ее герметиком.

Возьмите 2 пластины из стали — одну большую, другую — маленькую, болты, гайки и асбест. Трубки и внутреннюю поверхность переходника закройте полотном асбеста. Зафиксируйте материал на переходнике в два слоя с помощью герметика, а на трубках — проволокой. Горелку зафиксируйте в гнезде.

Маленькую пластину из стали вставьте в гнездо корпуса и положите асбестовое полотно, свернутое в 5 слоев. В другой пластине просверлите отверстия для креплений. Положите ее на полотно и обе пластины присоедините друг к другу, используя для этого болты.

Установка корпуса и дымохода

Котел рекомендуется поставить в углу, предварительно убрав с пола и стен покрытие.

Устройство ставится на бетон или огнеупорную плитку.

От агрегата отодвигаются все предметы меблировки.

После установки котла закрепите в нем вертикальный дымоход, размеров 4 м. На трубу установите заслонку, чтобы контролировать тягу.

Подключение

Поставьте радиаторы и трубы для системы отопления. Большую круглую металлическую емкость приварите к крышке котла или закрепите болтами. Вверху сделайте отверстие и подведите трубу для подачи теплоносителя в контур. Внизу сделайте отверстие и подведите обратку.

Особенности отопления в гараже

Для отопления гаража рекомендуется использовать печь на отработанном масле. Возле устройства нельзя хранить бензин, керосин и другие подобные средства. В качестве топлива применяют отработанное масло мотора машины. Расход — 1 литр в час.

Крышку котла используют как варочную поверхность для подогрева еды или воды.

Полезное видео

Посмотрите видео, в котором демонстрируется работа котла на отработке, сделанного своими руками.

Правила безопасности

При использовании отработанного масла для отопления рекомендуется соблюдать правила безопасности:

​

• нельзя располагать источник рядом со стенами, отделанными легковоспламеняющимися материалами;
• запрещено использовать для розжига масла легковоспламеняющиеся средства, поскольку это приведет к воспламенению и как следствие — случится пожар;
• агрегат не ставят на пол, застеленный линолеумом, ковром или другим покрытием;
• печь нельзя тушить, поэтому перед ее использованием, точно высчитывается время работы и количество горючего;
• нельзя, чтобы в масле присутствовала вода, тосол и любая другая жидкость.

Отработанное масло — самый дешевый вид топлива. Этим и объясняется повышенный спрос на этот продукт.

Отопление на отработанном масле, низкие цены,котлы,горелки на отработанном масле

Автоматические котлы на отработанном масле  серии STV

В условиях климата средней полосы России отопление жилья, производственных помещений, коммерческих объектов — вопрос весьма насущный. Достаточно низкие среднесуточные температуры на протяжении 8–9 месяцев в году, неуверенная работа энергетической инфраструктуры или полное её отсутствие заставляют хозяев построек различного назначения самостоятельно искать способы решения проблемы тепла. Традиционные дровяные печи не в состоянии выполнить все задачи: прежде всего это оборудование, требующее постоянного внимания, серьёзно ограниченное в области применения и не поддающееся автоматизации. Привычные энергоносители (электроэнергия, газ) непрерывно дорожают, кроме того, доступ к газораспределительным сетям есть далеко не везде, электрическое отопление нерентабельно и по целому ряду причин не слишком надёжно.

Одним из наиболее сбалансированных решений становятся котлы на отработанном масле российского производства. Цена аппаратуры остаётся приемлемой, закупить горючее проще, чем кажется — предложение стремительно развивается, кроме привычных советов вида «договоритесь с ближайшим автосервисом» появилась возможность взаимодействия со специализированными частными организациями, которые централизованно закупают и подготавливают топливные составы на основе отработанных технических масел (фильтрация, отстаивание, сепарация по вязкости, теплотворным характеристикам и т. д.). Более того, самые передовые модели способны перерабатывать несколько видов горючего. Последнее особенно интересно с точки зрения независимости и снижения затрат: чем шире диапазон возможностей, тем меньше ваша «привязка» к конкретному поставщику — всегда можно выбрать то предложение, цена которого привлекательнее.

Любой котел серии STV(GS) способен функционировать на отработке, керосине, дизельном или жидком печном топливе вплоть до сырой нефти и растительных масел, оставаясь при этом мощным, производительным, экономичным и, самое главное, надёжным современным устройством.

Необходимо небольшое отступление. Различные продукты нефтепереработки имеют достаточно близкие показатели теплотворности. Основная проблема заключается в том, что по физико-механическим свойствам жидкости могут очень серьёзно отличаться: наиболее дорогие бензины относятся к лёгким фракциям нефти, густой остаток — это битумные массы и вязкие мазуты (основное сырьё для производства смазочных составов), в которых тем не менее запасено немало энергии. Но, чтобы использовать это тепло, требуется достаточно сложный механизм. Прежде всего, смесь необходимо нагреть до температуры парообразования и обогатить кислородом в правильной пропорции. Только при соблюдении ряда условий полученную топливовоздушную смесь удастся воспламенить.

Организовать процесс сжигания — только полдела, сделать его стопроцентно управляемым и эффективным — задача совершенно другого уровня. Для примера, классической конструкции печь на отработке эту проблему решает иначе: масло подаётся непосредственно в очаг горения в капельном режиме, где под действием высоких температур распадается на составляющие и сжигается. Это самый простой, но самый неэффективный способ утилизации тепловой энергии, контролировать его почти невозможно, топливо сгорает при низкой температуре, оставляя большое количество смолистых отложений.

Управляемое сжигание

Процессом необходимо управлять на всех стадиях, горелка на отработке является «сердцем» котлов серии STV (GS), и нашим разработчикам  удалось добиться впечатляющих успехов. Во-первых, это единственное отопительное оборудование, где процедура запуска, контроля и остановки полностью автоматизирована (наиболее популярные аналоги чаще всего требует ручного розжига). Камера предварительной подготовки оснащена двухуровневым электрическим подогревателем, что позволяет заметно снизить энергопотребление: в момент старта горючее разогревается максимально быстро, рабочая кондиция поддерживается периодическим включением экономконтура. Одновременно автоматика контролирует интенсивность продувки, темпы подачи масла и воспламенения горючей смеси. Поджиг осуществляется автоматически (в случае срыва факела, такое случается по причине неоднородности топлива, горелка самостоятельно произведёт 5–9 повторных пусков — подобной опции не предлагает ни один из изготовителей). Развитая карта датчиков непрерывно отслеживает состояние всех компонентов системы — давление масла, его уровень в камере преднагрева, температуру топлива, очага горения, теплоносителя, геометрию факела горения.

Результатом совместной работы инженеров компании и программистов российских предприятий оборонной сферы стала разработка универсальной горелки, способной моментально переключаться с одного вида горючего на другой без необходимости физической перенастройки механической части устройства. Более того, программный комплекс имеет возможность осуществлять тонкую регулировку режима работы котла в зависимости от заданных граничных условий: может поддерживаться импульсный или экономичный усреднённый темп поддержания температуры и давления теплоносителя, контролироваться гистерезис (скорость реакции воды в рубашке теплообменника на воздействие) — это позволяет успешно применять котлы серии в системах горячего водоснабжения и добиваться наивысших показателей экономичности в отопительных схемах.

Благодаря полностью управляемой геометрии очага сгорания топливо сжигается практически полностью, чистку при наиболее нагруженных режимах достаточно производить 1 раз в 2 месяца (в большинстве аналогов этот показатель измеряется в десятках часов, реже — в сотнях). Суммарный КПД устройства — около 90 %, горелки — 90–95.

Котел на отработке своими руками: схема, видео и чертежи

3 Особенности конструкции

Основой котла на отработке является испаритель, который позволяет получать насыщенный пар, в последующем сжигающийся в верхней камере аппарата. Сжигание топлива может выполняться в теплогенераторе двумя способами:

• Масло льется на раскаленную поверхность, в результате чего образуется пар.
• Поджигается жидкое топливо, что приводит к появлению насыщенного пара, который догорает в верхней камере.

В устье дымохода располагается неподвижная крыльчатка, которая препятствует быстрому отводу горячих газов, повышая показатели КПД тепловой установки. В камере сгорания за счёт использования заслонки возникают завихрения горячего воздуха, теплообменник и циркулирующий внутри него носитель быстро прогреваются, позволяя обеспечить максимально возможные показатели эффективности теплогенератора.

Механические установки, в которых правильно отрегулирована подача масла на испаритель, будут отличаться великолепной топливной экономичностью. Расход отработки при полной мощности аппарата будет составлять не более 1 литра на час работы прибора. У отдельных модификаций котлов имеется возможность регулировки мощности и расхода топлива, что достигается за счёт уменьшения или увеличения интенсивности подачи масла на испаритель.

Заводские установки котлов на отработанном масле могут иметь один или два контура, что позволяет использовать прибор для отопления и горячего водоснабжения. Такие теплогенераторы станут отличным вариантом для дачи и небольшого частного дома, избавляя домовладельцев от необходимости покупки дорогого газового или электрического бойлера. Двухконтурный котел на отработке будет отличаться топливной экономичностью, надежностью и простотой в эксплуатации.

Принцип работы

Принцип котлов, действующих на переработанном топливе во всех случаях одинаков. Он заключается в испарении масла и сжигании пара от него.

Принцип испарения масла

Но есть небольшие нюансы в такой технологии. Все отработанные масла содержат множество тяжелых металлов, присадок и других элементов. Задача заключается соорудить такой агрегат, который позволит аккумулировать тепло внутри, а не выводить сразу все эти элементы в дымовую трубу. Полное окисление всех элементов происходит только при условии достижения внутри котла максимальной температуры – 600С.

Температурный показатель в данном случае — очень важный момент. Если не вдаваться в долгие объяснения химических процессов, то можно сказать кратко: безвредное сгорание и испарение топлива может происходить только при температуре в 600 градусов. Отклонение в одну или другую сторону на 200 градусов спровоцирует выделение очень вредных токсичных веществ.

Котел на отработке с водяным контуром

Самодельный котел на отработке выглядит следующим образом: две металлические емкости соединены между собой трубой и при этом они находятся на разной высоте. Верхний бак оснащен дымоотводящей трубой, длина которой должна быть не менее одного метра.

В нижний бак заливается отработанное масло. Верхний слой масла в испарительной камере нагревается, в результате чего образуется пар. Поднимаясь, он выходит в перфорированную трубу и соединяется с воздухом, достигает верхнего бака и сгорает. А уже сами продукты сгорания выводятся по трубе через дымоход.

Таким образом, происходит обогрев помещения, но при этом не выделяется токсичных отходов, вредных для здоровья человека. Этот факт сразу же отвечает на главный вопрос, который интересует многих перед строительством такого агрегата: «Насколько вреден котел на отработке?».

Схема котла на отработанном масле

При правильной конструкции и соблюдении всех необходимых технических моментов, котел на отработанном топливе не представляет угрозы для здоровья человека. Но здесь нужно четко придерживаться условий эксплуатации и понимать, что данный агрегат подходит для отопления только хозяйственных помещений. Выполнять такой прибор для обогрева дома нельзя. Ведь для него используется отработанное топливо, которое сложно отнести к чистым видам горючего.

Следует четко понимать принцип работы и технологию испарения масла в таком агрегате. Здесь сгорает не само масло, а его пары. За счет того, что отработанное топливо еще до начала горения разогревается и начинает испаряться, появляется возможность разложить такое горящее топливо на более легкие элементы.

Где применяется подобные отопительные агрегаты?

• в производственных помещениях;
• в помещениях для содержания животных;
• в автомастерских, на СТО;
• в теплицах;
• в складских помещениях и гаражах.

В качестве топлива для такого котла можно использовать практически любое масло, в том числе амортизационное.

Розжиг котла на отработке

   Котел отопления на отработке запускается в следующей последовательности:

1. Открывается кран подачи топлива. Отработка должна заполнить камеру сгорания сантиметровым слоем.
2. Допускается долив 50-100 грамм керосина или специальной жидкости для розжига.

  ВАЖНО!!! Категорически не рекомендуется использовать в качестве жидкости для облегчения розжига летучие вещества: бензин, ацетон, растворители и т.д.

1. Подпал производится длинной каминной спичкой, щепкой или бумагой смоченной в керосине.
2. После воспламенения включается наддув или открывается заслонка поддувала.
3. Через несколько минут масло закипит и котел войдет в рабочий режим.

Устройство для капельной подачи топлива

   Отопление на отработанном масле, которое использует капельный метод подачи топлива, должно быть оборудовано специальным устройством, защищающим котел от перелива. Подача масла осуществляется обычным насосом, защищенным от загрязнения обычным автомобильным фильтром. В зависимости от чистоты топлива фильтр будет нуждаться в систематической замене с периодичностью один раз в 1-3 месяца.

   Устройство, предохраняющее от перелива, состоит из ниппеля, штуцера и двух тройников. Излишки топлива будут постоянно перетекать обратно в бак, а необходимое для функционирования котла количество будет отбирать дозатор.

  Дозирующее устройство, которое отмеряет масло – это обычный зажим от медицинской капельницы.

Делаем своими руками

Чтобы самостоятельно собрать отопительный котел, который будет использовать в качестве горючего отработанное машинное масло, придется использовать следующие элементы конструкции:

1. Котел;
2. Насос;
3. Расширительный бак;
4. Горелка;
5. Компрессор;
6. Специальный циркуляционный насос;
7. Магистраль для входа и выхода теплоносителя из котла;
8. Различное оборудование, предназначенное для проведения сварочных работ.

При сборке конструкции учитывают, что в обязательном порядке придется сделать дымоход, через который все продукты горения будут уходить за пределы строения. Потолок придется предварительно предохранить от сильного нагрева, поэтому дымоход помещается в специальный кожух.

Обязательно принимают во внимание, что конструкция должна быть собрана таким образом, чтобы в ней образовывалась довольно сильная тяга. Нужно будет сделать и заслонку, которая позволит перекрыть тягу в один момент

Если же покупать специальную заслонку для подобного котла нет возможности или желания, то продумывают систему защиты попадания воздуха снаружи, потому что оно в данном случае будет бесконтрольным.

Кроме того, использование заслонки не дает помещению слишком сильно охладиться, если оборудование будет определенное время находиться в простое, поэтому такой элемент все-таки желательно установить.

Самодельная конструкция оснащена горелкой открытой конструкции, в результате чего происходит сгорание кислорода в помещении. Его недостаток может вызвать отравление угарным газом, поэтому необходимо продумать, каким способом будет происходить проветривание помещения.

Поблизости от котла категорически запрещается устанавливать легковоспламеняющиеся материалы любого рода. Трогать работающий котел запрещается, так как он довольно сильно раскаляется.

Проще всего собранный своими руками отопительный котел установить на камне, либо на жаропрочной плитке. Обшивать его панелями, выполненными из пластикам или древесины, запрещается, так как это может стать причиной пожара. Можно его выкрасить жаростойкими материалами. Если соблюсти все особенности технологии, то на выходе получится надежное устройство, которое будет стабильно работать, не создавая угрозы жизни, здоровья и имуществу людей.

Схема котла на отработанном масле

Замена смотрового стекла парового котла

Несмотря на небольшие размеры, смотровое стекло котла имеет большое значение. В этом посте мы расскажем, как заменить старое или неисправное смотровое стекло, чтобы ваши котлы работали, а рабочее место было в безопасности.

Важно отметить, что разные типы стекла и стекла разной длины дадут вам разные показания. Всегда проверяйте, подходит ли стекло, которое вы используете, для вашего бойлера.А теперь приступим!

Без давления

Убедитесь, что запорные клапаны плотно закрыты, или убедитесь, что в вашем котле нет давления и воды. Перед заменой смотрового стекла убедитесь, что в линии нет давления, иначе вы рискуете получить серьезную травму. В нашем демонстрационном видео по замене смотрового стекла мы используем котел, который не работает и не подключен.

В канализацию

Как только вы получите положительный результат, в линии нет давления, закройте столб воды и слейте воду из манометра через клапан внизу.Снимите защитные стержни, расколите гайки сверху и снизу прицела и раскрутите их.

В некоторых корпусах смотровых стекол есть «седло» или «упор» в месте, где упирается нижняя часть стекла — обязательно учитывайте это место при измерении нового стекла. Выдвиньте стакан вверх и вытащите его из корпуса, и тогда вы будете готовы измерить новое стекло.

Так же просто, как 1-2-3

Измерьте расстояние от торца клапана до торца клапана и обязательно учитывайте глубину седла. Это измерение показывает, какой высоты вы должны разрезать новое стекло.Теперь у вас должен быть новый кусок стекла, новые латунные и резиновые шайбы и гайки, которые вы сняли ранее. С каждой стороны стекла наденьте детали в следующем порядке:

1. Гайка
2. Шайба латунная
3. Шайба резиновая

Латунная шайба не дает гайке выдолбить резиновую шайбу, поэтому убедитесь, что эти три детали установлены в правильном порядке на обоих концах стекла, чтобы избежать возможных повреждений.

Надежный и безопасный

Проденьте верхнюю часть стекла через нижний вход верхнего клапана (вы не сможете продвинуть стекло через верх, так как гайки и шайбы прикреплены) и вставьте нижнюю часть стекла в гнездо или стопор . Для начала закрутите гайки вручную и переместите шайбы на место. Если на вашем стакане есть линия, обязательно поверните его назад.

Теперь, когда ваше смотровое стекло на месте, используйте гаечный ключ, чтобы завершить затяжку гаек. При затяжке цель «чуть больше, чем плотно прилегать» — достаточно туго, чтобы она была надежной, но не настолько, чтобы стекло разбилось.

Впереди полный пар

Теперь вы готовы установить защитные стержни на место, затянуть сливной клапан в нижней части прицела и снова открыть клапаны.Смотровое стекло снова является окном к вашему котлу.

Здесь вы найдете смотровое стекло и клапаны. Если вы хотите узнать больше или вам нужна помощь, свяжитесь с нами.

Понимание безопасности котлов на кораблях

Судовое машинное отделение — это сложное устройство оборудования и систем, которое используется для выполнения различных операций на борту. Одним из таких важных механизмов, который помогает судам с самого начала отгрузки, является судовой котел.

Ранее судовые котлы в основном устанавливались на корабле для силовой установки, которая раньше работала на паре (паровой двигатель). Сегодня пар, вырабатываемый котлом, используется в различных системах машинного отделения, включая нагрев топлива для главного двигателя. Принимая во внимание важность судовых котлов и риски, связанные с их эксплуатацией на судах, в отрасли постоянно ведется разработка по повышению безопасности котлов на борту. Некоторые даже считают его одним из самых «смертоносных» бортовых механизмов.

Связанное чтение: Видеоурок — Как работает судовой котел и паровая система?

Ниже приведены наиболее распространенные риски, связанные с судовым котлом:

Взрыв котла: Многие случаи взрыва котла в прошлом показали, насколько опасным может быть судовой котел, если не использовать его профессионально. Аварии случаются при неправильном обращении с топливной системой внутри котла или когда давление пара внутри корпуса котла не регулируется.

Пожар / расплавление котла: Пожар в котле — это еще один тип несчастного случая, который может разрушить все трубы внутри котла и привести к взрыву или распространению огня по кораблю.

Связанное чтение: Типы возгораний в котлах с отработавшим газом (EGB) и способы их предотвращения

Ошпаривание: Ошпаривание — это вид ожога, вызванного высокотемпературным паром. Ожог паром — одна из самых частых аварий, с которыми сталкиваются моряки на борту. Говорят, что 8 из 10 моряков, работающих с паровой системой, хотя бы один раз сталкивались с ожогами (серьезными или незначительными) в своей карьере.

Горячая поверхность: Котел и связанные с ним трубы, клапаны и вспомогательные устройства имеют очень горячую поверхность, поскольку они переносят пар в разные части судна. Прямой контакт кожи с любой открытой поверхностью приведет к сильному ожогу.

Другие риски: Другие риски, такие как детали под высоким давлением, обращение с вредными химикатами, движущееся оборудование и т. Д., Также связаны с эксплуатацией судовых котлов.

Прочтите по теме: 10 ошибок при эксплуатации котла на судах, которые могут стоить очень много времени

Само собой разумеется, что безопасность является критическим аспектом при эксплуатации котла высокого или даже низкого давления на судне, поэтому предусмотрены различные судовые котельные устройства.

Безопасность котла можно разделить на две основные области:

1. Система безопасности котла и приборы
2. Безопасность эксплуатации морского котла

Система безопасности котла и приборы: Современный судовой котел оборудован несколькими предохранительными устройствами для защиты оператора. Для облегчения понимания, давайте разделим эти инструменты / устройства по системе, в которой они установлены —

Система безопасности пара: Паровая система в котле находится в зоне высокого давления и высокой температуры. Для защиты оператора и самого котла он оснащен следующими средствами безопасности:

• Манометр : установлено несколько манометров, чтобы оператор имел представление о текущем значении давления внутри котла. Обычно на котле устанавливаются два манометра, а одна линия проходит от парового барабана в диспетчерскую для дистанционного отображения давления пара.

Манометры также объединены с системами автоматизации включения и выключения, т.е.е. вход от манометров используется для управления горелкой котла. Когда давление достигнет установленного значения, горелка котла перестанет работать, а когда давление упадет до более низкого установленного значения, горелка включится для повышения давления в котле.

• Предохранительный клапан: Предохранительный клапан котла — чрезвычайно важное предохранительное устройство, установленное на паровом барабане котла. В соответствии с SOLAS , глава II-1, каждый паровой котел и каждый необожженный парогенератор должны быть оснащены не менее чем двумя предохранительными клапанами соответствующей мощности. Однако, что касается мощности или любой другой характеристики котла или необожженного парогенератора, администрация может разрешить установку только одного предохранительного клапана, если таким образом обеспечивается надлежащая защита от избыточного давления.

Обычно улучшенная высота подъема — один из самых популярных типов предохранительных клапанов, используемых на кораблях. Они настроены на подъем при давлении продувки и закрытие, когда давление снижается до безопасного предела. Они открываются при давлении на 3% выше рабочего. Высота подъема клапана составляет одну двенадцатую диаметра клапана.

• • Ослабляющий механизм: Ослабляющий механизм прикреплен к предохранительному клапану котла. Каждый отдельный предохранительный клапан снабжен своим собственным редуктором, который представляет собой шкив и трос (соединенный с рычагом предохранительного клапана) с доступной ручкой на нижней рабочей платформе котла. Он используется для подъема предохранительного клапана котла в случае аварии (не приближаясь к предохранительному клапану) и для регулярной проверки работы предохранительных клапанов.

• • Сигнализация и отключение давления пара: Аудиовизуальная сигнализация также предусмотрена для системы давления пара, чтобы напоминать оператору о давлении пара. Как только сработает аварийный сигнал и давление продолжит расти (или уменьшаться), сработает предохранитель, и он отключит топливную горелку. Работа выключателя различна и не зависит от автоматики, которая управляет горелкой. Отключение по низкому давлению может быть отменено, но отключение по высокому давлению остановит горелку и никогда не должно отключаться.

• Вентиляционное отверстие котла: Вентиляционное отверстие на корпусе котла необходимо для предотвращения взрыва котла после его отключения.Обычно он открывается, когда манометр показывает значение ниже 0,5 бар.

Система безопасности воды: Система водоснабжения представляет собой высокотемпературную систему, и уровень и качество воды внутри водяного барабана играют решающую роль в безопасной работе котла. Ниже приводится оборудование / система, установленная на водяной стороне морского котла:

• Сигнализация и отключение низкого / высокого уровня воды: Барабан котловой воды оснащен датчиком уровня, который будет постоянно контролировать уровень воды внутри барабана.Полный барабан будет переносить воду или не будет иметь места для производства пара, что снизит эффективность котла; тогда как низкий или нулевой уровень воды в барабане приведет к перегреву труб и может привести к возгоранию или расплавлению всего котла.

Низкий / высокий уровень воды заблаговременно предупреждает оператора о необходимости принятия соответствующих мер по управлению уровнем воды в емкости котла.

• Аварийный сигнал о слишком низком уровне воды и отключение: Первоначальное предупреждение, обеспечиваемое описанной выше схемой (аварийный сигнал низкого / высокого уровня воды), может быть недостаточным для оператора, поскольку в трубках может быть большая утечка, что приведет к снижение уровня воды.Таким образом, обеспечивается вторичная защита, т.е. сигнализация слишком низкого уровня воды и отключение, что останавливает горение горелки для контроля перегрева внутренних частей котла.

Связанное чтение: Наука о циркуляции морской котловой воды на судах

• Индикаторы уровня воды: Котел оснащен несколькими индикаторами уровня воды, чтобы оператор мог легко видеть уровень воды в барабане и обеспечивать безопасность работы котла.

Дуплексные стекла местного манометра предусмотрены на корпусе котла, чтобы гарантировать работоспособность хотя бы одного измерительного стекла на случай, если один перестает показывать уровень. Также предусмотрены дистанционные индикаторы уровня воды, такие как датчик уровня воды с перепадом давления, датчик уровня и т. Д., Чтобы указывать текущий уровень в барабане в удаленном месте, например, в диспетчерской двигателя.

Связанное чтение: Процедура продувки судовых котлов

• Датчик солености: Барабан котла оборудован датчиком солености, который непрерывно контролирует содержание растворенных твердых частиц в воде.Если содержание твердых веществ (например, соли) превышает установленное значение, котел отключается, чтобы гарантировать, что трубы и внутренние детали котла не пострадают из-за загрязнения. Оператор должен либо продуть котел, либо подать свежую воду в барабан, чтобы устранить причину, которая приводит к высокой солености (например, утечка в конденсаторе).

Система безопасности топлива: Котел снабжен тяжелым или судовым газомутом для выработки тепла в топке.Чтобы топливная система работала эффективно, она оснащена следующими функциями безопасности котла:

• Аварийный сигнал о низком давлении топлива: Топливо в горелку подается с помощью топливного насоса. Установлены два насоса (один находится в режиме ожидания), чтобы гарантировать отсутствие помех в работе в случае выхода из строя одного насоса. Если давление подачи топлива меньше необходимого, распыление топлива не произойдет, что приведет к капанию топлива внутрь топки. Это может привести к обратному удару горелки и серьезным травмам оператора.После срабатывания аварийного сигнала низкого давления оператор должен устранить причину, вызвавшую его.

Связанное чтение: Что делать во время пропадания пламени морского вспомогательного котла или отключения топливного насоса?

• • Сигнализация низкой / высокой температуры мазута: Современные судовые котлы предназначены для работы на различных сортах топлива в соответствии с правилами порта / ECA для минимизации загрязнения воздуха с судна. Температура масла является важным фактором, поскольку она контролирует вязкость топлива, которая напрямую связана с распылением и эффективным сгоранием внутри печи.Если температура топлива не соответствует заданному значению (которое будет различаться для разных марок), раздастся звуковой сигнал. Перед перезапуском котла оператор должен отключить сигнализацию и привести температуру масла в норму.

• Аварийный сигнал пропадания пламени: Горелочный блок, который представляет собой фотоэлемент (также известный как глазок пламени), используется для обнаружения пламени внутри печи. Если горелка резко останавливается или во время запуска основная горелка не производит пламя, фотоэлемент обнаружит отсутствие пламени и подаст звуковой сигнал.

Прочтите по теме: Что можно и чего нельзя делать для эффективной работы котлов на судах

• • Аварийный сигнал плотности дыма: В соответствии с более строгими правилами по защите окружающей среды, выхлоп котла оснащен датчиком плотности дыма, который определяет продукты дожигания, особенно во время запуска котла и при низких нагрузках. Если плотность дыма выше требуемого значения, раздастся сигнал тревоги, по которому оператору необходимо проверить горение котла
  .

• Аварийный сигнал принудительной остановки вытяжного вентилятора: Для эффективного сгорания необходима соответствующая смесь воздуха и топлива.Воздух подается к горелке с помощью нагнетательного вентилятора (FDF). Если вентилятор не работает по какой-либо причине, он подаст сигнал тревоги.

Эксплуатационная безопасность: Автоматизация, сигнализация и предупреждения сделали жизнь моряков на судах намного проще, чем раньше, с точки зрения безопасности котлов. Однако профессиональные инженеры редко полагаются на них и всегда полагаются на передовой опыт для эффективной работы оборудования.

Ниже приведены несколько важных функций безопасности судового котла:

• • Химические испытания и дозирование: Чтобы вода внутри котла не повредила внутренние системы котла

• Эффективная функция горячего колодца / каскадного резервуара: Поддержание правильной температуры горячего колодца сократит время выработки пара котлом по сравнению с низкотемпературной подачей воды из каскадного резервуара

Связанное чтение: Практические советы по повышению эффективности котла

• Режим работы горелки: Горелка в надлежащем состоянии обеспечивает надлежащее распыление и отсутствие обратного воспламенения горелки
• Продувка котла : Своевременная продувка котла поддерживает щелочность котловой воды и удаляет из нее плавающие примеси.
• Текущий осмотр топки: Топка котла отвечает за удержание тепла внутри котла и за уменьшение поверхностных потерь тепла. Сохранение огнеупора печи приведет к эффективному производству пара в котле

Связанное чтение: Понимание огнеупора для котлов и его типов

• Утеплитель: После того, как пар выходит из котла через главный запорный клапан пара, он подается в несколько систем через трубы и распределительные клапаны.Надлежащая изоляция труб и клапанов гарантирует, что котлу не нужно работать дополнительно, поскольку потери пара будут ограничены. Также это обеспечивает безопасность судового персонала от поверхностных ожогов.
• Техническое обслуживание: Своевременное техническое обслуживание, такое как проверка предохранительного клапана, очистка труб котла и т. Д., Приведет к безопасной и эффективной работе судового котла.

Чтобы гарантировать безопасность судового котла, оператор и специалисты машинного отделения должны иметь следующее представление: «Профилактика лучше лечения».

Отказ от ответственности: Взгляды авторов, выраженные в этой статье, не обязательно отражают точку зрения Marine Insight. Данные и диаграммы, если они используются в статье, были получены из доступной информации и не были подтверждены каким-либо установленным законом органом. Автор и компания «Марин Инсайт» не утверждают, что они точны, и не принимают на себя никакой ответственности за них. Взгляды представляют собой только мнения и не представляют собой каких-либо руководящих принципов или рекомендаций относительно какого-либо курса действий, которым должен следовать читатель.

Статья или изображения не могут быть воспроизведены, скопированы, переданы или использованы в любой форме без разрешения автора и компании Marine Insight.

Теги: котел

Ручной котел

Ручной котел — это игрушка, сделанная из выдувного стекла вручную и наполненная специальной жидкостью, называемой этиловым спиртом. Котел состоит из более крупной нижней колбы и меньшей верхней колбы, соединенных между собой витой стеклянной трубкой. Эта жидкость внутри бойлера особенная, потому что кажется, что она кипит при низкой температуре.И все, что для этого нужно, — это тепло вашей руки. Как вы, наверное, знаете, вода закипает при температуре около 100 градусов по Цельсию. С ручным бойлером температуры вашей руки достаточно, чтобы жидкость начала пузыриться и закипать.

Посмотрите видео ручного бойлера:

Когда вы держите нижнюю часть бойлера рукой, жидкость внутри подвергается воздействию тепла вашей руки, и она начинает испаряться. Его давление увеличивается, и жидкость расширяется.В результате он взрывает стеклянную трубку и оседает в верхней колбе, так как дальше идти дальше не может. Затем пузырьки пара (созданные в процессе испарения) перемещаются вверх по стеклянной трубке из нижней колбы в жидкость в верхней колбе. Эти пузырьки пара пробиваются сквозь жидкость и заставляют ее пузыриться, создавая впечатление кипения. Этот процесс продолжается до тех пор, пока ваша рука нагревается до нижней колбы.

Жидкости внутри ручных бойлеров обычно дают разные цвета для визуальной привлекательности, а также для лучшего отображения жидкости, когда она пузырится и движется через бойлер.

Чтобы заставить жидкость из верхней колбы вернуться обратно в нижнюю колбу, держите верхнюю колбу рукой, и тепло вашей руки увеличит давление жидкости в верхней колбе и заставит жидкость вернуться в нижнюю. лампочка.

Если у вас холодные руки, ручной бойлер не будет работать, так как тепло от вашей руки недостаточно сильное, чтобы жидкость испарилась и закипела. Вы можете попробовать это в холодный зимний день, когда придете с улицы. Посмотри, что получится!

Вернуться на страницу Science Toys

Вернуться на домашнюю страницу Real World Physics Problems

Мой котел продолжает терять давление

Если ваш котел или центральное отопление продолжает терять давление воды, вы находитесь в нужном месте.Вот удобное руководство, которое поможет вам решить проблему самостоятельно, используя свой собственный котел.

У вашего котла или центрального отопления есть проблема с потерей давления?

• Ваш котел постоянно теряет давление? Еженедельно, ежедневно или даже ежечасно?
• Ваш котел издает странные, тревожные или пугающие звуки?
• Ваш котел постоянно выдает коды неисправностей для повторного повышения давления в системе?
• Светится ли индикатор «низкого давления»?
• Отопление не достигает установленной вами температуры?
• Не работает ли центральное отопление или горячая вода (или и то, и другое) должным образом?
• Давление продолжает расти, а затем падает до нуля?
• Ваш манометр продолжает понижаться?
• Вы должны постоянно перезагружать котел при падении давления?

Первое, что нужно сделать, это постараться не слишком беспокоиться об этой проблеме.Вы можете легко решить проблему потери давления в котле самостоятельно, следуя приведенным ниже советам.

Если вам все еще нужна помощь специалиста, позвоните нам, так как мы можем решить большинство проблем с давлением в котле в тот же день. В Advanced Heating & Plumbing работают инженеры-теплотехники, прошедшие регистрацию по газобезопасности. До нас всего один телефонный звонок.

Потеря давления в бойлере или центральном отоплении — 3 проблемы и способы их устранения

# 1 — Повторное повышение давления в бойлере

• Найдите свой «заправочный клапан», затем увеличьте давление в котельной системе до 1 бара — это должно привести вашу систему в рабочее состояние и снова работает.Ознакомьтесь с инструкцией производителя котла, оставленной с вашим котлом (или посмотрите в Интернете). Также посмотрите видео в верхней части этой статьи. Это должно дать полную инструкцию о том, как пополнить систему.
• Если вы не можете найти руководство по эксплуатации котла или оно отличается от нашего видео, свяжитесь с нами. Мы будем более чем рады помочь по телефону или во время встречи с сервисным инженером.
• Важное примечание: для котла будет плохо, если продолжать заменять воду.Это может привести к необходимости замены других частей котла.

# 2 — Проверьте герметичность вокруг системы центрального отопления

• Проверьте все радиаторные клапаны на герметичность. Даже небольшая капля может привести к потере давления в бойлере в течение нескольких часов.
• Проверьте нижний бойлер на предмет утечки воды.

# 3 — Проверьте предохранительную сливную трубу.

• Проверьте работу предохранительной сливной трубы. на протекание ВНЕ собственности.
• Имеется предохранительный сливной патрубок, по которому вода выходит из котла, если есть проблема с повышением давления в котле. Он начнет капать или течь с водой. Это называется выпускная труба клапана сброса давления (или обычно называемая «P.R.V.»).
• Это небольшая труба, которую можно увидеть только на внешней стене того места, где установлен котел.
• Если ваш предохранительный клапан протекает негерметично, это может означать, что у вас есть одна (или несколько) из следующих проблем.

Проблема: Ваш предохранительный клапан требует замены — обычно, потому что он становится слабым из-за сдерживания давления

Устранение: Установите запасной клапан P.R.V.

Проблема: в систему оказано слишком большое давление. У вас может быть манометр, который не дает правильных показаний давления, а теперь из-за избыточного давления предохранительный клапан (P.R.V) неисправен и требует замены.

Устранение: Установите новый регулятор давления и, возможно, новый манометр.

Проблема: Неисправный заправочный клапан не закрывается должным образом, поэтому давление воды в бойлере становится слишком высоким.

Устранение: установите новый контур наполнения или клапан наполнения

Проблема: в системе присутствует оксидный осадок, повредивший клапан сброса давления (P.R.V.)

Устранение: промойте систему центрального отопления, а затем установите новый P.R.V.

Проблема: Если расширительный бак, который позволяет воде расширяться в системе, неисправен, давление резко возрастет, когда котел работает. P.R.V. после этого автоматически продолжит слив воды из системы наружу.

Установите новый расширительный бак и новый P.R.V.

Проблема потери давления в котле все еще не устранена?

Если вы не можете решить проблему (проблемы) низкого давления в вашем котле, используя эти советы, позвоните нам. У Advanced Heating & Plumbing есть опытные инженеры по газобезопасности, которые могут быть с вами в тот же день, чтобы дать вам необязательное предложение по ремонту большинства проблем с котлом с гарантией на все работы.

Запишитесь на прием, связавшись с нами сегодня. Мы обслуживаем офисы в Лондоне, Мидлсексе и Хартфордшире.

Отказ от ответственности: Информация, содержащаяся на этом веб-сайте, предназначена только для общих информационных целей. Вы не должны полагаться на материалы или информацию на веб-сайте в качестве основы для принятия каких-либо решений или действий, и мы не несем ответственности за любые ваши действия с этой информацией.

Ремонт и устранение неисправностей электрического водонагревателя

Нет горячей воды

«Замена нагревательного элемента»

Установка новой электрической воды может занять несколько часов. нагреватель до нормальной рабочей температуры.Если у тебя нет горячего вода через два часа (вода даже не теплая), сначала проверьте, чтобы убедитесь, что водонагреватель получает электроэнергию. Не получается мощность — частая причина того, что новые водонагреватели не работают.

Проверка наличия электроэнергии

Вы можете проверить питание с помощью простого «тестера цепей», но для для более полной диагностики электрических проблем вам понадобится измеритель, измеряющий напряжение.

Чтобы проверить питание, включите автоматический выключатель с надписью «вода». обогреватель «выключить (или снять предохранители).Снимите верхнюю часть водонагревателя. панель доступа. Осторожно снимите изоляцию и пластиковую крышку. Определите провода питания. Обычно они подключаются к верхнему два винта верхнего термостата. Верните автоматический выключатель включите и проверьте напряжение на двух верхних винтах верхнего термостат.

Табличка на водонагревателе указывает на какое напряжение подается вода. обогреватель требует. В большинстве жилых домов 220/240 вольт (но некоторые составляют 110/120 вольт).Убедитесь, что ваш водонагреватель работает правильно Напряжение. Если он не получает требуемого напряжения, есть возможно, проблемы с электрической системой вашего дома. Квалифицированный электрик может потребоваться для устранения вашей проблемы с электричеством. Повернуть выключить автоматический выключатель, заменить пластиковую крышку, изоляцию и панель доступа.

Испытательный термостат для питания с вольтметром

Если устройство запитано правильным напряжением, но по-прежнему не производит горячей воды, верхний нагревательный элемент, вероятно, сгореть.Водонагреватель должен быть полностью заполнен водой перед подается электричество или перегорит верхний нагревательный элемент out (это называется Dry Fire). Инструкции по установке требуют, чтобы кран с горячей водой был открыт, а горячая вода до включения питания не менее трех минут до полной работы. Это необходимо для того, чтобы из резервуара был удален весь воздух. и бак полностью заполнен водой. Если верхний элемент имеет сгорел, можно заменить.Сменные нагревательные элементы недорогой и широко доступный. После того, как нагревательный элемент был заменен, убедитесь, что бак полностью заполнен водой перед повторным включением питания.

Немного горячей воды, но ее недостаточно (новая установка)

Если новый водонагреватель производит немного горячей воды, но не так много как вы привыкли или не настолько, насколько вам нужно, термостаты могут нужна корректировка. В руководстве по установке есть регулировка температуры. инструкции для вашего устройства, а также важная информация по безопасности по поводу ошпаривания.Производители водонагревателя рекомендуют температуру установка не выше 120ºF. Более высокие температуры увеличивают опасность получения ожогов. Прочтите и следите за температурой инструкции по настройке и указания по технике безопасности при установке Руководство, прилагаемое к вашему новому водонагревателю. Помните, выше температура (выше 120ºF) может вызвать серьезные травмы.

Другая возможность заключается в том, что водонагреватель не получает правильное напряжение (см. «Проверка электропитания» выше) .Также возможно, что водонагреватель слишком мал или ваш использование увеличилось.

Утечки воды

У нового водонагревателя большая часть утечек вызвана утечкой. соединения на выходе горячей или холодной воды. Иногда утечки могут быть обнаружены из фитинга (например, вокруг клапана сброса температуры и давления) или около одного из нагревательные элементы. Протекающие фитинги часто можно подтянуть или отремонтирован. Утечка из нового бака происходит крайне редко.

«Электрический расширительный бак»

Капли воды

Если заметны капли, идущие из выпускной трубы Клапан сброса температуры и давления, давление воды в доме может быть слишком высоким или может потребоваться расширительный бак.

Примечание — При большом количестве горячего вода течет из выпускной трубы, выключите электропитание и проконсультируйтесь с квалифицированным специалистом. Не закрывайте и не закрывайте сливная труба.

Давление воды

Проверьте давление воды в доме с помощью манометра. Рекомендуемый давление воды составляет от 50 до 60 фунтов на квадратный дюйм. Если давление выше, чем установить клапан регулирования давления (или отрегулировать существующий клапан регулировки давления, если он у вас есть). Для давления воды Если возникнут проблемы, обратитесь в местное водоснабжение или к квалифицированному сантехнику. Большинство правил водоснабжения требуют наличия клапана регулирования давления, если давление воды выше 80 PSIG.

Тепловой расширительный бак

Когда вода нагревается, она расширяется.В старых домах расширенная вода заталкивается обратно в водопровод. Сегодня в большинстве домов есть клапаны предотвращения обратного потока, которые предотвращают попадание воды в ваш дом повторный вход в водопровод. Эти клапаны могут находиться внутри воды умягчители, клапаны регулирования давления или сам счетчик воды. Клапаны предотвращения обратного потока (также известные как «обратные клапаны») предотвращают расширенная вода от повторного попадания в водопровод. Поскольку расширенной воде теперь некуда деваться, давление воды в трубы дома могут резко увеличиться, часто до такой степени, что из выпускной трубы клапана сброса температуры и давления течет вода.А Бак теплового расширения имеет внутреннюю воздушную камеру, которая может поглощать расширенная вода, защищающая сантехнику, приборы и воду обогреватель. По этим причинам в большинстве домов сейчас требуется тепловое расширение. бак (и правильно отрегулированный клапан регулировки давления). Не наличие расширительного бака является наиболее частой причиной капает сливная труба.

ВНИМАНИЕ! Не закрывайте и не заглушайте температуру и давление Выпускная труба предохранительного клапана.Опасность взрыва.

Как построить передвижную деревянную стену для домашнего офиса

Я основал агентство по развитию контента под названием Nectafy, когда я жил на южном берегу Бостона, в необычном и очаровательном доме 110-летней давности. Моя семья из пяти человек заполнила дом как есть, поэтому я решил, что буду работать из подвала (погреба), чтобы сэкономить место.

Это было темное и страшное место. Со стенами, выложенными плиткой, и плесенью, это было не совсем идеальное рабочее место.

Не поймите меня неправильно — за исключением шести футов потолка и ревущего котла рядом с моим столом, это было супер профессионально. Но это было не самое многообещающее место для начала использования видеозвонков для моего агентства.

Даже с таким неблагоприятным началом я продолжал, зная, насколько важны видеозвонки для моего бизнеса. Я проделал некоторые демонстрационные работы в подвале и установил позади себя телевизор, чтобы он отображался на моем видео с веб-камеры.

Сконструированный мной офис выполнил свою работу, но я все еще мечтал о домашнем офисе, полностью оптимизированном для видеозвонков.

Мой шанс наконец-то представился, когда несколько лет спустя наша семья переехала в Южную Каролину. У меня была комната, предназначенная исключительно для моего офиса, и я был в восторге. Мой план состоял в том, чтобы построить деревянную стену, которая будет определять мое рабочее пространство и обеспечивать простой профессиональный фон для моих видеозвонков. Поскольку в нашей семье мы все время что-то меняем, я решил сделать стену подвижной, чтобы взять ее с собой на случай, если мы решим переставить комнаты. Помня об этой идее, я взялся за дело. Потребовалось несколько проб и ошибок, но я обнаружил отличный способ создания простой красивой деревянной стены.

Я знаю, что я не единственный удаленный работник, который столкнулся с проблемой создания профессионального внешнего вида домашнего офиса для видеозвонков, поэтому я хотел поделиться пошаговым процессом, который я использовал для создания стены. Я надеюсь, что приведенные ниже шаги и фотографии станут отправной точкой для оптимизации вашего домашнего офиса.

Как построить передвижную деревянную стену для домашнего офиса за 10 шагов

Шаг 1: Определите деревянную стену какого размера вы хотите построить

Первый шаг к созданию передвижной деревянной стены для вашего офиса — это определить, где вы хотите разместить деревянную стену.Неудивительно, что вам нужно определить, какого размера сделать деревянную стену, чтобы убедиться, что она подойдет. Для своего проекта я измерил стену в своем офисе, которую хотел использовать, и остановился на стене размером 8 x 8 футов, которую можно было собрать из частей 2 x 8 футов для простого перемещения.

Шаг 2: Найдите древесину, которую хотите использовать

Прежде чем приступить к реализации проекта, вам нужно будет найти место, где можно купить древесину. Craigslist — хорошее место для поиска, потому что вы можете найти древесину из поддонов или других проектов, которые уже будут иметь характер.Что касается моих материалов, я нашел некоторых парней на Craigslist, продающих древесину для поддонов, которую они уже распилили на доски. В зависимости от того, какую древесину вы покупаете и какой формы она имеет, вы можете рассчитывать на покупку дополнительных квадратных метров, чтобы оставить себе место для маневра. Когда я взял древесину для поддонов, которую собирался использовать, я узнал, что древесина поступала с поддонов, используемых для перевозки шин гигантских тракторов. Он был покрыт маслом и жиром, и в итоге я купил около 80 квадратных футов досок, зная, что мне понадобится окончательное количество в 64 квадратных фута.Это дало мне возможность совершить ошибку и позволило мне получить более крутые на вид куски дерева там, где я хотел.

Шаг 3. Используйте дрель с прикрепленным к нему проволочным колесом, чтобы сбить любой мусор или незакрепленные осколки.

После того, как вы приобрели древесину, которую хотите использовать для своей стены, убедитесь, что она чистая и не имеет зазубрин и опасных краев. Для этого я использовал проволочное колесо, прикрепленное к моему сверлу, и просто следил за текстурой дерева. Это было сделано для того, чтобы выбить любую слабую древесину или странные обломки и / или тварей, которые там находились.Я хотел, чтобы на моей стене было много шероховатостей, поэтому решил не шлифовать ее. Если вы хотите получить более изысканный вид, самое время отшлифовать.

Шаг 4. Очистите дерево отбеливателем.

Теперь наступает важная часть, которая определяет общий вид ваших конечных результатов: чистка древесины. Для этого я использовала старую добрую чистящую щетку для чистки и отбеливающую воду. При этом обязательно надевайте резиновые перчатки, потому что, ну, отбеливатель. Отбеливающая вода поможет осветлить доски и, надеюсь, убьет все организмы, которые могут скрываться в древесине.Я оставила древесину на солнце, чтобы она высохла и осветлила ее.

Шаг 5. Окрашивание дерева

Выбор цвета пятна зависит от вас. Я окрасила дерево специальной смесью красок Minwax, сочетанием ореха и морилки с небольшим оттенком красного. Само пятно очень легко нанести. Просто нанесите кистью, дайте высохнуть и повторяйте столько раз, сколько хотите. Чем чаще вы наносите пятно (давая ему высохнуть), тем темнее и насыщеннее будет цвет. Дайте пятну высохнуть в течение 24 часов.

Шаг 6. Включите фанеру

В зависимости от размера деревянной стены, которую вы решите построить, количество фанеры, которое вам понадобится, будет разным. Для стены я купил два листа тонкой фанеры размером 4х8 футов и разрезал их на части 2х8 футов. Обязательно покрасьте фанеру в темный цвет, похожий на морилку, которую вы использовали на деревянных досках, так, даже если на досках есть зазоры, фанера не будет выделяться. Для покраски фанеры я просто использовал несколько красок, которые у меня были, и смешал их вместе.Цвет для этого не обязательно должен быть точным, так как он будет за деревянными досками.

Шаг 7: Разложите деревянные доски на фанере и обрежьте их до окончательной ширины

Положите на землю несколько квадроциклов 2х4. Это даст вам место, чтобы разложить кусочки фанеры. Положите окрашенные деревянные доски на фанерные доски так, чтобы они перекрывали концы фанеры. С моими деревянными досками я смог покрыть 3/4 фанеры полностью внахлест. Доски были разной ширины, поэтому мне пришлось их подогнать.Я перекрыл швы досками на всю ширину, чтобы не было швов между панелями, когда они будут закончены. Как только вам понравится, как выглядят секции, отметьте доски и обрежьте их до окончательной ширины. Вы можете использовать обрезанные остатки и разместить их в областях ниже, чтобы заполнить дополнительные строки.

Шаг 8: Закрепите доски на фанере

После того, как вы уложите доски так, как вам нравится, используйте гвоздодер и гвоздь прямо сквозь доску и вниз в фанеру.Начните с нижней части деревянной стены и продвигайтесь вверх, осторожно, чтобы не забить гвоздями более одного куска фанеры. Таким образом, вы все еще можете перемещать части стены по отдельности.

Гвозди предназначены для фиксации деревянных досок в нужном вам месте. После того, как вы прибили доски к фанере, поднимите фанеру и вставьте винты через заднюю часть в доски. Шурупы будут более надежно прикреплять доски к фанере.

Шаг 9: Постройте каркас, который сочетается со стойками в стене вашего офиса

Измерьте стену, на которой вы хотите установить новую деревянную стену, и визуально отцентрируйте ее.Я разрезал 2 × 4 пополам, чтобы сэкономить на стоимости, но вы также можете просто повернуть 2 × 4 на бок. Постройте раму с центрами 16 ″, чтобы рама совпадала со стенными стойками. С помощью пистолета для гвоздей прикрепите раму к себе и ввинтите стойки в шпильки.

Шаг 10: Установите нижнюю часть деревянной стены

Прикрепите нижнюю часть фанеры к раме, используя уровень, чтобы убедиться, что все выглядит хорошо.

Все, что осталось после этого, — это добавить следующие две панели над ней, просто положив их поверх предыдущей.

Заключение

Мне так понравился окончательный вид моей деревянной стены, что, когда я отправился с семьей в путешествие по США, я построил похожую стену в своем крошечном проектном кемпере с напечатанным логотипом Nectafy. . Некоторые клиенты даже не заметили, что меня не было перед деревянной стеной моего офиса!

Конечно, как я и предполагал, когда строил стену, вскоре после этого моя семья изменила наши жилищные условия.Моему 19-летнему мальчику понравилась комната, но вместо того, чтобы перенести деревянную стену в мой новый офис, мы решили оставить ее там, потому что она выглядела так красиво.

Не волнуйтесь. Мои мечты об офисе, оптимизированном для видеозвонков, не сбылись. Я начал использовать фон для веб-камеры Anyvoo. На самом деле я сфотографировал деревянную стену, которую построил, а затем сфотографировал на ней свой логотип Nectafy. Я использую этот фон для видеовстречи почти год, и все, кто его видит, очень удивляются, обнаружив, что это не настоящая деревянная стена.

Надеюсь, вам понравилась эта пошаговая статья, и она дала вам хороший способ создания собственного шедевра деревянной стены. Если после прочтения процесса урок по деревянной стене показался вам слишком трудоемким, ознакомьтесь с нашими фонами для веб-камеры Anyvoo. Они позволяют вам выглядеть профессионально за считанные минуты, строительный проект не требуется. 😉

Видеонаблюдение в детских учреждениях

Многие администраторы детских учреждений задаются вопросом о плюсах и минусах установки камер в своих классах.С одной стороны, камеры добавляют еще одну пару глаз в класс, поэтому в случае чего дети не единственные свидетели. Однако камеры также могут создавать проблемы с конфиденциальностью. Поскольку видеонаблюдение становится все более распространенным в детских дошкольных учреждениях, есть несколько вопросов, которые следует учитывать при принятии решениями о целесообразности использования камер.

Безопасный доступ

Если детское учреждение собирается устанавливать камеры, лучший способ — заключить договор с компанией, которая специализируется на этой услуге. Предприятиям не следует просто покупать камеры и создавать свои собственные системы.Компании, устанавливающие видеонаблюдение, специализируются на создании безопасного доступа для родителей. Они установят и определят размещение камер, а также могут создать родительские учетные записи на зашифрованном сайте в целях безопасности. Кроме того, использование сторонней компании помогает снять часть ответственности с центра в случае возникновения проблем с камерами.

Ни при каких обстоятельствах не разрешается неограниченный публичный доступ к видеопотокам. Иногда центры думают, что создание блога с помощью веб-камеры может помочь привлечь новые семьи.Однако это серьезное нарушение конфиденциальности. Родители детей в центре должны быть единственными, кому разрешено просматривать классы. Родителям также следует разрешать доступ только к классным каналам, в которых учатся их дети. Они не должны иметь возможность входить в систему и проверять все части центра.

Вопросы конфиденциальности

Центры

часто задаются вопросом, нужно ли им размывать лица других детей в видеопотоке. Пока видеоматериал не транслируется с целью получения прибыли, а доступ контролируется, нет необходимости размывать лица.Родители видят других детей в классе своего ребенка, когда они забирают и уезжают, поэтому видеопотоки не нужно редактировать.

Камеры

не следует размещать в центре центра, где у ребенка или кого-либо еще может быть разумное ожидание конфиденциальности. Сюда входят ванные комнаты, раздевалки, раздевалки, личные кабинеты и т. Д. Камеры следует размещать только в общественных местах, таких как детские площадки, классы, кухни, столовые, автостоянки и подъезды. Камеры должны быть заметны.

Родители и сотрудники должны быть уведомлены о камерах в учреждении. Лучше всего сделать как можно более очевидным, что за помещением ведется видеонаблюдение. Помещениям следует рассмотреть возможность размещения знака с указанием этого. Документы о регистрации ребенка должны включать уведомление о камерах и отказе / публикации изображений ребенка. Документы о трудоустройстве должны содержать информацию о камерах и о том, что сотрудники не могут ожидать конфиденциальности на рабочем месте.В центрах никогда не следует устанавливать поддельные камеры, чтобы создать иллюзию наблюдения.

Сохранение кадра

Нет настоящего закона, требующего от детских учреждений хранить видеоматериалы в течение определенного периода времени; однако центр должен выработать политику и последовательно ей следовать во всех ситуациях. Например, объект может хранить отснятый материал в течение 30 дней, а затем записывать поверх него новый отснятый материал. В качестве альтернативы в центре могут быть видеопотоки, которые транслируются в прямом эфире, но не записывают.В случае инцидента центр должен как можно скорее сохранить отснятый материал для юридических целей.

Что делать, если система центра не имеет постоянного родительского доступа, а родитель требует просмотреть записи из класса своего ребенка из-за происшествия? Обычно, когда система не разрешает родительский доступ, администраторы могут просматривать действия сотрудников, а не детей. Только директора / владельцы должны просматривать этот отснятый материал, поскольку системы предназначены для внутреннего использования.
