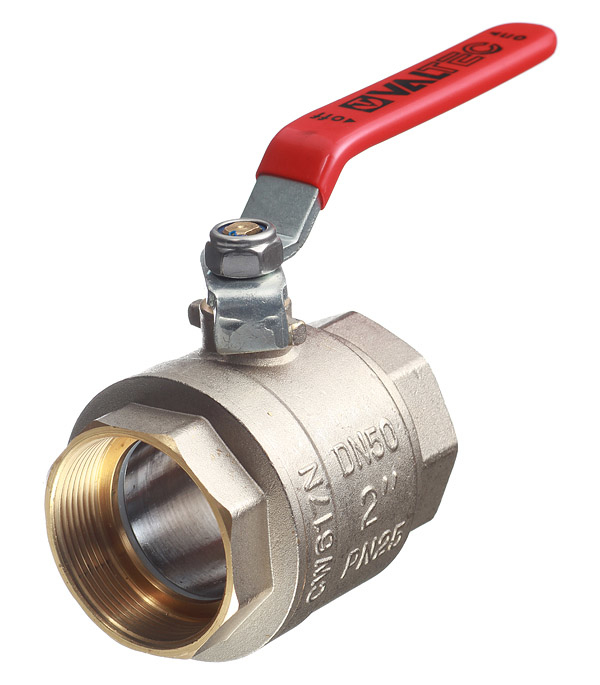

Шаровые краны, являясь надежной запорной арматурой, имеет различные модификации, типы и виды и выделить что то основное не представляется возможным.

Существуют полнопроходные шаровые краны и суженные шаровые краны. Различие заключается в наличии или отсутствии сужения условного прохода. Также шаровые краны различаются характером движения пробки, и в зависимости от этого подразделяются на шаровые краны с вращением пробки без подъема и с подъемом пробки в основном перед поворотом и следующим за поворотом опусканием.

Форма условного прохода у шаровых кранов тоже бывает разнообразная. Например, она может быть круглой, прямоугольной, трапецеидальной или овальной.

Материал корпуса шаровых кранов может быть самый разный: бронза, латунь, цинк, алюминий, чугун, сталь, титан, пластмасса, керамика, графит и многие другие.

Седла (гнезда) шаровых кранов могут быть металлическими, графитовыми, пластмассовыми и резиновыми. Т.е. материал уплотнительных поверхностей различен.

Конструкция корпуса шаровых кранов бывает с параллельным разъемом, перпендикулярным, а также с наклонным к оси трубопроводной системы. Существует и вариант цельного корпуса, без разъема.

Управление шаровыми кранами может осуществляться как ручное, так и посредством электропривода, либо пневмопривода или гидравлического привода. Ручное управление возможно в шаровых кранах с малым условным диаметром. А вот когда уже требуется управлять КШ большого диаметра, да и к тому же при большом давлении рабочей среды, то тут без использования механизированного привода не обойтись.

Шаровые краны различают проходные, угловые, трехходовые и многоходовые. Это четыре вида шаровых кранов различающихся по направлению потока и числу патрубков.

В газовой и нефтяной областях промышленности кран шаровой фланцевый самый подходящий вариант. Также же существуют и другие типы соединения КШ с трубопроводом. Это может быть муфтовое соединение (хорошо подходит для систем ГВС), приварное и штуцерное.

Главный элемент шаровых кранов – это шар. Он может быть плавающий, применяется для небольших диаметров не более 200мм. И второй вид – это шар в опорах, который помогает снижать затраты на большие мощности приводных механизмов и усилия для поворота шара.

Шаровые краны могут иметь специальное назначение. К примеру, трехходовые шаровые краны для возможности переключить поток рабочей среды в несколько других направлениях, шаровые краны, имеющие обогрев корпуса и шаровые краны, позволяющие контролировать протечки.

Давление шаровых кранов может достигать 16МПа и начинаться с самого минимального. Условный проход варьируется от 10мм до 800мм и более.

Шаровые краны являются одним из самых надежных и проверенных видов запорной арматуры. Они позволяют экономить не только на обслуживании, потому что могут служить без замены несколько десятков лет, но и в плане эксплуатации очень просты. Выбрав шаровой кран известных брендов и профильных заводов-изготовителей, можно не беспокоиться за состояние трубопроводных систем, после установки в них этих шаровых кранов.  Тем более, что шаровые краны поставляются со всеми сопутствующими документами и сертификатами.

Типы шаровых кранов — утройство, классификация, применений

Автор Монтажник На чтение 12 мин Просмотров 20.2к. Обновлено 22.12.2020

Запорная арматура эксплуатируется в сетях отопления, подачи холодной и горячей воды, газоснабжения для перекрытия потока жидкостей и газов. При этом в зависимости от условий использования, транспортируемого рабочего тела и габаритных размеров трубопроводов, используются различные типы шаровых кранов.

Для рядового потребителя, самостоятельно занимающегося монтажом различного вида бытовых систем, на рынке представлена масса разновидностей шаровых кранов. Для того, чтобы выбрать подходящую модель, следует знать отличительные особенности шаровой запорной арматуры, область ее применения, технические характеристики устройств, расшифровку буквенных и цифровых символов на корпусе.

Рис. 1 Шаровая арматура в обвязке отопительных приборов и оборудования

Содержание

1. Назначение и принцип работы
2. Сфера применения в бытовом хозяйстве
3. Конструктивное устройство
4. Типы шаровых кранов
5. По геометрии корпуса
6. По размерным параметрам
7. По рабочему давлению
8. Типу проходного канала
9. Методу подсоединения к трубам
10. Конструкции корпуса
11. Форме и материалу ручки
12. Устройству запорного элемента
13. Материалу корпуса
14. Типу привода
15. Виду рабочей среды

Назначение и принцип работы

Шаровые краны предназначены для перекрытия потока транспортируемой жидкой или газообразной среды в трубопроводных линиях. В отличие от винтовой арматуры, задвижек и запорных вентилей, которые перекрывают поток рабочего тела постепенно, шаровый кран рассчитан на быстрое закрывание проходного канала поворотом управляющей ручки на угол 90 градусов.

Запорным элементом шаровой арматуры является металлическая сфера со сквозной цилиндрической прорезью, равной ширине или чуть меньше проходного канала. При повороте ручки вдоль направления трубопровода (открывании) подсоединенный к ней через шпиндель шар также поворачивается, его внутренний канал совпадает с проходным трубопровода, и рабочая среда беспрепятственно транспортируется по магистрали. Когда ручку перемещают в положение, перпендикулярное трубопроводу, сфера поворачивается сплошной стороной, закрывая канальный проход.

Чтобы обеспечить герметичность примыкания жесткого металлического шара к цилиндрической седельной поверхности канала, в места контакта помещают герметизирующие прокладки из эластичных полимерных материалов.

Рис. 2 Запорная шаровая арматура в трубопроводе горячего и холодного водоснабжения

Сфера применения в бытовом хозяйстве

Владелец квартиры в многоэтажке, собственник индивидуального дома, сталкивается с шаровыми кранами в следующих видах коммуникаций:

• Краны шаровые отвечают за перекрытие общей линии подачи холодной и горячей воды в квартирах, их устанавливают рядом с водными счетчиками около канализационных стояков.
• При помощи шаровых кранов осуществляют отключение и подачу холодной воды на смеситель, унитаз, располагая их на трубах перед гибкой подводкой.
• Также краны ставят для отключения и подачи воды на стиральные машины, посудомоечную технику.
• В любой газоподающей магистрали перед плитой или другим газопотребляющим прибором устанавливают запорную газовую арматуру.
• В системах отопления краны играют важную роль, с их помощью сливают и заливают теплоноситель, перекрывают поток жидкости перед водонагревательным оборудованием и котлами, теплообменными радиаторами, циркуляционным насосом, расширительным баком и другими узлами для того, чтобы можно было провести их ремонт, обслуживание или замену без слива рабочей среды.
• В системах индивидуального водоснабжения посредством кранов перекрывают подачу воды во внутридомовую магистраль, отсекают от трубопровода различное оборудование, подают воду для полива растений.

Рис. 3 Основные детали и физические характеристики типового крана

Конструктивное устройство

Краны, применяемые в разных сферах, имеют некоторые отличительные особенности, но любой из них включает в себя следующие основные узлы:

Корпус. Служит для удержания в нем запорной сферы и стыковки с трубами, выполняется из различного типа металлов, основные из которых — сталь, чугун, нержавейка, латунь, или полимерных материалов — полиэтилена низкого давления (ПНД), полипропилена (ПП), поливинилхлорида (ПВХ).

Входной и выходной патрубки крана для врезки в трубопроводную магистраль оснащают резьбой, фланцами или имеют гладкую цилиндрическую поверхность для приваривания к металлическим трубопроводам, впаивания в полимерные трубы. Многие разновидности современных кранов имеют на корпусе специальные фитинги для компрессионного подсоединения или запрессовки в полимерный трубопровод из сшитого РЕХ или полиэтилена низкого давления ПНД, металлопластика PEX-AL-PEX.

Латунные модели кранов, устанавливаемые на оборудование и трубы в зоне обзора жилых помещений, нередко делают с хромированным покрытием, повышающим внешний эстетичный вид изделий.

Рис. 4 Разновидности шаровых затворов: с прорезью и цапфами

Запорная сфера. Затворный шар выполняют из металла, его материалом в основном служит латунь, реже нержавеющая сталь и медь. Для получения гладкой поверхности сферу обрабатывают полированием и покрывают плотным слоем хрома.

Стандартный шар имеет цилиндрический проходной канал, в верхней точке для его удержания и проворачивания находится прорезь и в некоторых конструкциях присутствует нижний выступ (цанга). В прорезанную канавку входит шток, который отвечает за поворот сферы, выступающая цанга размещается во впадине нижней части корпуса и фиксирует шар в неподвижном положении, облегчая его проворачивание.

Приводной механизм.Шар вращают при помощи штока (шпинделя), который входит в верхнюю часть прорези его корпуса. Рядовому обывателю известны шаровые краны, в которых шток перемещают при помощи ручки. В промышленной отрасли и коммунальном хозяйстве для приведения штока в действие используют различные типы приводов, чаще всего ставят электрический, также известны гидравлические и пневматические приводные механизмы.

Ручка. Ручку крана производят из стали с антикоррозионным порошковым напылением, алюминия, пластиков, ее две основные разновидности — однорычажная консольная и в форме бабочки. В моделях, где от запорной арматуры требуется компактность, делают маленькую ручку в виде бабочки с одним крылом. Некоторые производители оснащают свои изделия фиксаторами, препятствующими непредусмотренному повороту ручки от случайного прикосновения.

Рис. 5 Материалы изготовления стандартного крана

Уплотнители. Уплотнительные прокладки устанавливают на седельные гнезда в крановом корпусе, с которыми соприкасается сфера, и на шток, вращающийся в выступающем корпусном патрубке.

Материалами прокладок кранов являются:

• Тефлон (PTFE). Тефлоном называют термоустойчивый белый фторопласт с мыльной на ощупь поверхностью, благодаря высокой химической стойкости, плотности и низкому коэффициенту трения его используют в трубопроводной и запорно-регулирующей арматуре при температурах рабочей среды от -70 до +270 °С.
• Этиленопропилендиеновый каучук (EPDM). Эластомер синтетического происхождения отличается высокой устойчивостью к химически агрессивным веществам и маслам, эффективно работает в температурном интервале от -50 до +150 °С.
• Акрилонитрилбутадиеновый каучук (NBR). Эластомер с высокой стойкостью к истиранию и химической устойчивостью к широкому ряду жидких и газообразных углеводородов, полученных путем нефтепереработки. Рабочий температурный диапазон NBR от -20 до +90 °С, материал часто используют в нефте-, масло- и газопроводной арматуре.
• Синтетический фторированный каучук (СФК, Viton). Материал является лидером среди всех эластомеров по химической стойкости, не боится воздействия минеральных кислот, углеводородных реагентов, агрессивных растворителей.
  Диапазон эксплуатационных температур СФК составляет от -40 до +200 °С, материал не подвержен истиранию и чаще используются в агрессивных высокотемпературные средах, где не выдерживают уплотнители натурального происхождения из каучуков.

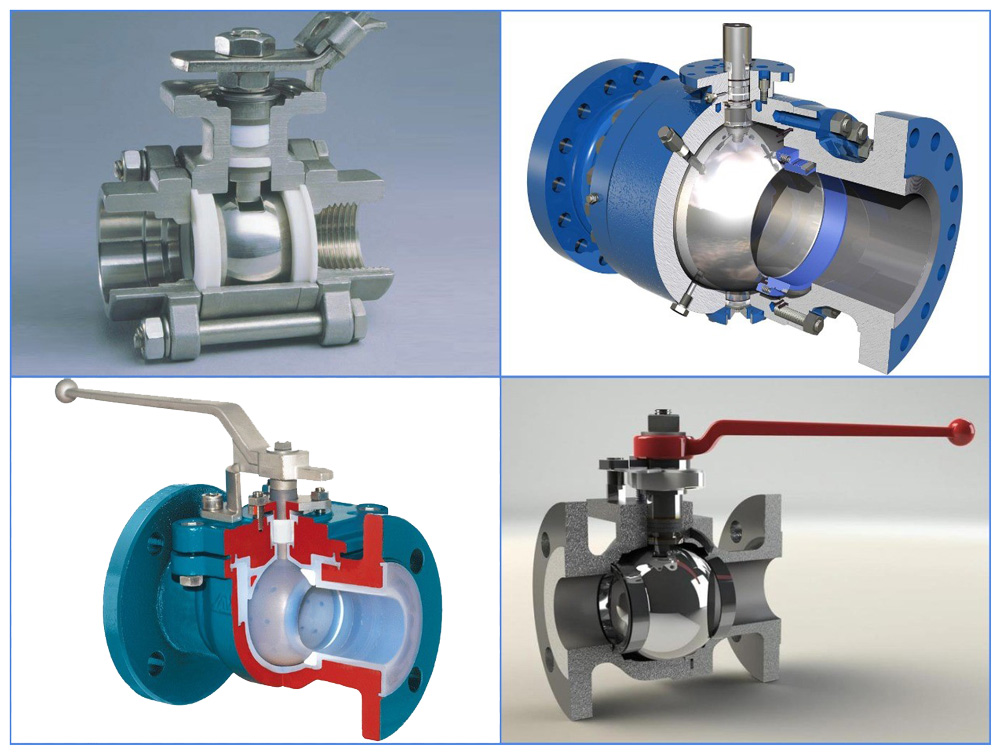

Рис. 6 Разновидности корпусов кранов на примере линейки продукции от Valtec

Возможно будет интересно: Кран шаровый 11б27п1 – конструкция, характеристики, цена

Типы шаровых кранов

Запорная арматура для бытового применения отличается довольно разнообразной линейкой устройств, на смену традиционным изделиям из металлов в связи с широким применением полимерных трубопроводов приходят пластиковые виды шаровых кранов. Наполнение отечественного рынка товаром в основном производится за счет поступлений запорной арматуры от российских (бренды Valtec, Зубр), китайских (торговые марки RM, TIM, AquaHit) и итальянских (фирмы Bugatti, Royal Thermo, FIV, Itap, Gecon, Remer) производителей.

Следует отметить, что средний срок службы российской и китайской запорной арматуры составляет 10 лет, в то время как более дорогие изделия итальянского производства способны функционировать не менее 30 лет.

По геометрии корпуса

Шаровые краны применяют на неравнозначных участках трубопроводной магистрали. Кран может использоваться как проходной с одинаковым или разным размером внутренней или наружной резьбы, нередко его ставят на отвод трубопроводной магистрали для слива или наполнения ее водой. Если кран применяют для полива, один из его концов оснащают штуцером с елочкой для закрепления гибкого шланга на хомуты или проволоку, для грубой очистки от песка в корпус некоторых моделей помещают встроенный фильтр.

Существуют разновидности, рассчитанные на изменение направления потока, они имеют три входа (трехходовые). Другие удобно ставить в трубопровод, изменяющий свое угловое положение — их корпус оснащен расположенными под углом присоединительными патрубками (угловые виды).

Рис. 7 Устройство, узлы и маркировка трехходового крана Bugatti

По размерным параметрам

Маркировка на крановом корпусе в виде литер DN показывает диаметр канального прохода в миллиметрах и реже в дюймах, общепринятыми считаются следующие номинальные размеры: 1⁄2 (15 мм), 3⁄4 (20 мм), 1 (25 мм), 1 1⁄4 (32 мм), 1 1⁄2 (40 мм), 2 (50 мм) дюйма. Следует отметить, что для бытовой запорной арматуры в системах холодной и горячей водоподачи, отопления, наивысшим размером считают сечение 32 мм. Практически все краны с канальными проходами до 50 мм оснащены резьбовыми патрубками, при 50 мм и выше арматуру оснащают дисковыми тарелками для фланцевого соединения.

По рабочему давлению

Номинальное давление (литеры PN с цифрой) — это второй показатель, который проставляют на корпусе всех кранов для воды. Цифровое обозначение показывает, какой напор выдерживает арматура в течение своего эксплуатационного срока при температуре окружающей среды в 20° С. Цифровое значение Pn указывают в атмосферах (барах), соответствующих 0,1 мПа, стандартные показатели 10, 16, 25, 40, реже встречается импортные модели (Bugatti) с более высокими напорными характеристиками в 50 и 64 бара.

Типу проходного канала

Шаровые краны выпускают двух видов — с редуцированным проходным каналом, на один типоразмер (1/4 дюйма) меньше сечения трубопровода, и полнопроходными. При выборе запорной арматуры стараются учитывать этот фактор, монтируя полнопроходные приборы в разрез трубопроводной магистрали, где они оказывают наименьшее гидравлическое сопротивление потоку. Модели с редуцированным канальным проходом лучше устанавливать на отводные ветви для слива или наполнения труб жидкостью — тогда их диаметр не окажет никакого влияния на производительность системы.

Рис. 8 Крупногабаритные промышленные краны с резьбой и фланцами

Методу подсоединения к трубам

Выше было отмечено, что в подавляющем большинстве случаев металлические шаровые краны для трубопроводных магистралей диаметром до 50 мм изготавливают под резьбовое соединение. Модели больших размеров от 50 мм чаще делают с фланцами. Промышленные разновидности из черных металлов выпускают под приварку, бытовые разновидности для установки в полимерные трубопроводы оснащают патрубками для спаивания (полипропилен РР), приклеивания (поливинилхлорид PVC), компрессионного или пресс соединения соответственно к трубам из полиэтилена низкого давления (ПНД) или металлопласта (PEX-AL-PEX).

Конструкции корпуса

Краны бывают с цельнометаллическими или разборными корпусами, последний вариант сборки выгоднее в том отношении, что прибор можно разобрать и поменять в нем износившиеся седельные кольца или поврежденную запорную сферу. При эксплуатации запорной шаровой арматуры рекомендуется регулярно (раз в месяц) поворачивать ручку во избежание выхода ее из строя из-за отложения на деталях известкового налета. Разборная конструкция хороша тем, что ее можно отремонтировать или прочистить при невозможности привести прибор в рабочее состояние после длительного простоя.

Рис. 9 Виды с компрессионными и пресс-фитингами для металлопластиковых труб

Форме и материалу ручки

Все виды шаровых кранов укомплектованы ручками различной формы, это сделано не случайно и определяет сферу использования приборов.

• Консольные однорычажные модели стремятся монтировать в местах без непосредственного доступа людей или в ограниченном пространстве. В этом случае ручку нельзя случайно сдвинуть, а благодаря длинному рычагу ее удобно поворачивать в труднодоступном месте пальцем одной руки.
• Арматуру с ручкой бабочка монтируют в точках, где возможно ее случайное касание, так как для ее проворачивания придется приложить большее усилие, чем для консольной модели, вероятность ее случайного открывания значительно снижается.
• Ручка типа бабочка с одной маленькой пластиной используется для подачи воды в стиральные машины, ее также сложно повернуть случайным касанием, а небольшие габаритные размеры и одинаковое с краном хромовое напыление повышают декоративность изделия.

Ручки бытовых кранов изготавливают из стали или алюминия с порошковым напылением красного, черного или желтого цветов, полимерных материалов.

Рис. 10 Краны с полипропиленовыми патрубками под пайку

Устройству запорного элемента

Запорную металлическую сферу изготавливают двух видов (рис. 4):

• С плавающей сферой. Шар имеет прямоугольную прорезь для штока в верхней части, она направлена по потоку при закрытом канале. В результате давления на поверхность шар сдвигается по прорези вдоль штока и с усилием прижимается к седельному кольцу, обеспечивая надежное и герметичное уплотнение. Плавающие шары устанавливают в арматуру относительно небольших габаритных размеров.
• Со сферой на опорах. В конструкции этого типа шар через сквозное отверстие вверху фиксируется на шпинделе, а снизу имеет выступающую цапфу, которая располагается в корпусном углублении.

При запорной работе сфера находится в неподвижном положении, а герметизация проходного канала обеспечивается за счет прижимания седельных колец к ее поверхности. Конструкция отличается более легким ходом и используется в крупногабаритных изделиях, нередко нижнюю цапфу для облегчения проворачивания устанавливают на подшипники.

Рис. 11 Разновидности из полипропилена ПП и полиэтилена низкого давления ПНД

Материалу корпуса

Основной материал, из которого делают корпуса бытовых кранов — латунь, нередко она имеет оцинкованное или хромовое покрытие при использовании арматуры на видных местах (подачи воды в стиральную машину от смесителя). Существует очень дешевые модели китайских приборов, изготовленные из силумина — сплава алюминия с кремнием, однако виду хрупкости и низкой прочности материала срок их службы может исчисляться часами.

В последнее время выросло число кранов, изготавливаемых из полимерных материалов – поливинилхлорида (ПВХ), полиэтилена низкого давления (ПНД), полипропилена (ПП).

Типу привода

В быту используют краны с ручным приводом, однако в торговой сети можно обнаружить устройства, оснащенные электроприводом. В промышленности и коммунальном хозяйстве могут устанавливать шаровую запорную арматуру с гидравлическим или пневматическим управлением.

Виду рабочей среды

Бывают две основные разновидности бытовых шаровых кранов — для подачи холодной, горячей воды или газа, последние имеют ручку желтого цвета. Конструктивно приборы мало чем отличаются друг от друга, основное различие состоит в использовании разных материалов для седельных и штоковых уплотнений.

Рис. 12 Модели с электроприводом

Выпускаемый в настоящее время широкий ассортимент шаровых кранов позволяет эффективно использовать их в бытовых металлических и полимерных трубопроводах. Основными поставщиками продукции на рынок являются китайские и итальянские производители, при выборе следует учитывать не только стоимость, но и срок службы итальянских приборов в 30 лет, превышающий аналогичный показатель у конкурентов в 3 раза.

Различные типы и их применение

На внешнем континентальном шельфе (OCS) насчитывается более 3000 объектов, занимающихся сбором и добычей нефти и газа.

Если вы инженер-нефтяник или газовик, вы знаете, что шаровые краны являются очень важными компонентами трубопроводных систем. Они используются для различных целей в нефтегазовой отрасли. Для приложений вверх по течению они контролируют поток масла. Для среднего потока они защищают оборудование, контролируя поток газа и нефти. В нижнем течении они используются для переработки сырой нефти.

Из-за их широкого распространения в отрасли каждому инженеру важно быть знакомым с различными типами клапанов или, по крайней мере, с наиболее распространенными.

Компоненты шарового крана American

Основными компонентами шарового крана являются корпус, сам шар, пар и седла.

Шаровой кран может быть с мягким или металлическим седлом. Он может быть разнонаправленным, двунаправленным или однонаправленным — это зависит от количества портов и седел клапана. То же самое относится и к многоходовым плунжерным клапанам.

Американские шаровые краны Применение и преимущества

• Шаровые краны могут использоваться для различных видов жидких сред, в качестве двухпозиционных запорных клапанов с герметичным отсечением.
• Они применимы в воздушных, газовых и паровых системах, в дополнение к углеводородным системам.
• Полезны для подсоединения инструментов через инструментальные трубки.
• Шаровые краны с металлическим седлом используются как при высоких температурах, так и при высоком давлении.
• Шаровые краны просты в эксплуатации и экономичны.
• Множество типов и конфигураций позволяет легко подобрать шаровой кран, соответствующий вашим требованиям.
• Шаровые краны более компактны и легки, чем задвижки того же номинала и размера.
• Шаровые краны с непроницаемым для пузырьков уплотнением можно очень быстро открывать и закрывать даже в условиях высокого давления.

Ниже перечислены некоторые виды американских шаровых кранов.

1. Трехходовой шаровой кран

В зависимости от ситуации порты трехходового шарового крана можно настроить на один из трех способов:

Один вход, два распределительных;

Один вход, один выход и один отводящий поток; или

Прямой проход (без входа).

Шаровые краны American доступны в трех различных вариантах: полнопроходной, суженный и вентильный.

Полнопроходной тип имеет внутренний диаметр, равный внутреннему диаметру трубы. Это позволяет проводить скребки. В уменьшенных типах портов и портов Вентури размер порта обычно меньше размера трубы, чем размер линии.

Сферический шар внутри клапана может быть свободно плавающим или фиксированным — они относятся к плавающим типам и фиксированным типам соответственно. Клапан фиксированного типа иногда называют навесным шаровым краном.

2. Клапан с плавающим шаром

В кране с плавающим шаром шар удерживается на месте двумя седлами из эластомера. Между этими седлами шар может «плавать» внутри корпуса клапана.

Шток клапана соединяется с прорезью в верхней части шара. Это позволяет шару повернуться на четверть оборота, или на 90 градусов.

Вал клапана допускает ограниченное боковое перемещение шара, которое создается за счет давления вверх по потоку на шар. Это боковое движение, хотя и небольшое, оказывает на шар нагрузку, достаточную для того, чтобы прижать шар к нижнему седлу. Это улучшает герметичность, чтобы избежать утечек.

Этот тип шарового крана может быть перекрыт в обоих направлениях. Однако с плавающим шаровым краном трудно работать, когда давление на входе очень высокое. Для решения этой проблемы вместо него используется навесной шаровой кран.

3. Навесной шаровой кран

Навесной шаровой кран предлагает решение проблемы, возникающей из-за чрезмерного давления на плавающий шаровой кран.

В навесном кране шаровом американском в корпусе установлен короткий вал, называемый цапфой. В этой конструкции шар и пар работают вместе как единое целое. Два плавающих или подпружиненных сиденья поддерживают мяч.

Конструкция навесного шарового крана требует меньшего рабочего крутящего момента. Это, в свою очередь, уменьшает размер привода, а также общую стоимость клапана. Эта разница в стоимости является важным фактором по мере увеличения размера клапана и класса давления.

4. Шаровой кран с разъемным корпусом

В шаровом кране с разъемным корпусом корпус клапана разделен на половины или трети. Шар, шток, посадочные кольца и другие внутренние механизмы скрепляются внутри корпуса с помощью болтов.

Узнайте о 6 типах шаровых кранов

Шаровой кран представляет собой четвертьоборотный поворотный клапан, в котором для остановки или запуска потока используется диск в форме шара. Он во многом напоминает пробковый клапан. Когда порт в шаре находится на одной линии, он пропускает поток, тогда как при вращении клапана 90 градусов, твердая часть шара останавливает поток.

Большинство шаровых кранов являются быстродействующими, требующими поворота рукоятки клапана на 90° для приведения в действие клапана. Но в случае клапана большого размера, требующего значительного усилия для открытия или закрытия клапана, используется привод с зубчатым приводом. При таком расположении небольшого маховика достаточно для управления довольно большим клапаном.

В этой статье я рассмотрел следующие типы шаровых кранов, которые используются в трубопроводах.

• Плавающий
• На цапфе
• 3-ходовой
• Верхний ввод
• Боковой ввод или разъемный корпус
• Корпус из трех частей

Посмотрите это видео, чтобы лучше понять эти темы.

Клапан с плавающим шаром

В кране с плавающим шаром шар удерживается в заданном положении за счет прижатия двух эластомерных седел к шару. Шарик может свободно плавать внутри корпуса клапана. Посмотрите на выделенную часть изображения и помните, что вы увидите разницу, когда я объясню клапан, установленный на цапфе.

Стержень соединен с прорезью в верхней части шара, что позволяет шару повернуться на четверть оборота (90 градусов). Вал допускает определенное боковое перемещение шара, которое создается за счет давления вверх по потоку, действующего на шар. Это небольшое боковое перемещение фактически создает нагрузку на шар, которая прижимает его к выходному седлу, улучшая герметичность клапана. Этот тип конструкции клапана способен к двунаправленному отключению. Плавающий клапан очень трудно работает, когда давление на входе высокое. Вы можете видеть изображение клапана поплавкового типа.

Посмотрите видео ниже, чтобы узнать, как работает этот поплавковый клапан.

Тест по клапанам – проверьте себя, пройдите этот тест

Шаровой кран с креплением на цапфе

Клапан с креплением на цапфе представляет собой решение проблемы чрезмерного крутящего момента, необходимого клапану плавающего типа в условиях высокого давления. Короткий вал похож на удлинитель, известный как цапфа, установленная в корпусе. Вы можете увидеть это на изображении. В этой конструкции пар и шарик работают как единое целое. Мяч поддерживается двумя плавающими или подпружиненными седлами, которые остаются в постоянном контакте с шаром.

Изображение – TROUVAY & CAUVIN

Конструкция шаровой цапфы требовала меньшего рабочего крутящего момента. Следовательно, это уменьшает размер привода и общие затраты на клапан. Эта разница в стоимости становится важной, когда класс давления и размер клапана увеличиваются. Посмотрите видео ниже, чтобы увидеть анимацию этого типа клапана.

Посмотрите это видео, чтобы узнать, как работает шаровой кран с креплением на цапфе.

3-ходовой шаровой кран

В зависимости от ваших требований, вы можете сделать порт клапана трехходовым.

1. Один вход и два распределителя
2. Один вход и один выход с отводом потока
3. Прямой проход жидкости без входа

Доступны три модели. Тип порта Вентури, полный порт и уменьшенный порт. Полнопроходной шаровой кран имеет внутренний диаметр, равный внутреннему диаметру трубы. Эта конструкция позволяет выполнять очистку скребков. В типах Вентури и с уменьшенным портом порт обычно на один размер трубы меньше, чем размер линии.

Диск шарового типа может быть свободно плавающим или закрепленным в корпусе клапана. Клапан со свободным плаванием известен как клапан плавающего типа, тогда как клапан фиксированного типа известен как клапан, установленный на цапфе.

Изображение – TROUVAY & CAUVIN

Типы шаровых кранов в зависимости от конструкции корпуса

Шаровые краны производятся с различными конструкциями корпуса. На основании этого клапана можно классифицировать следующим образом;

• Верхний ввод
• Боковой ввод или разъемный корпус
• Трехсекционный корпус

Полностью сварной корпус также используется для работы в условиях очень высокого давления и температуры.

Шаровой кран с верхним входом

Изображение – TROUVAY & CAUVIN

Как видно на изображении выше, снятие крышки крышки клапанов с верхним вводом обеспечивает доступ к внутренним частям клапана для сборки, разборки, ремонта или технического обслуживания без снятия клапана с трубопровода.

Шаровой кран с разъемным корпусом

В этой конструкции корпус клапана разделен на две или три части корпуса. Шар, посадочные кольца, шток и другие внутренние детали устанавливаются внутри большей части корпуса и скрепляются болтами с меньшими частями.

Клапан с разъемным корпусом, состоящий из двух частей, см. на изображении крана с плавающим шаром. На изображении ниже изображен клапан с разъемным корпусом из трех частей.

Изображение – TROUVAY & CAUVIN

Детали шарового клапана

Основными компонентами клапана являются корпус, сферический шар, пар и седла. Он может быть с металлическим седлом или с мягким седлом. Этот клапан может быть однонаправленным, двунаправленным или многонаправленным, в зависимости от количества портов клапана и количества седел клапана. То же, что и многопортовый пробковый клапан. На изображении ниже вы можете увидеть трехходовой шаровой кран.

Применение клапана

• Может использоваться в различных типах жидкостей в качестве двухпозиционного запорного клапана, обеспечивающего герметичное отключение.
• Может использоваться в системах с воздухом, газами и парами, а также с углеводородами.
• Клапаны с металлическим седлом могут использоваться в условиях высокого давления и температуры.
