Виды наконечников для проводов под опрессовку: виды, особенности выбора и правила обжима

Виды наконечников, их опрессовка, рекомендации по опрессовке ― KVT SHOP

Рекомендации по опрессовке силовых наконечников и различие кабельных жил по классам гибкости

Снятие изоляции кабеля

Первым этапом в опрессовке наконечников является выбор провода и наконечника. Далее можно приступать к снятию изоляции с кабеля.

Существует различный инструмент для снятия изоляции , но основной их принцип — это снять оболочку без повреждения провода.

Скругление секторной жилы

Иногда секторные жилы должны быть предварительно скруглены при помощи матриц скругления НМС-240 КВТ. Например, для опрессовки алюминиевых наконечников типа ТА и алюминиевых гильз.

Опрессовка алюминиевого кабельного наконечника типа ТА

• Алюминиевые наконечники предназначены для оконцевания опрессовкой проводов и кабелей с алюминиевыми жилами, которые перед опрессовкой необходимо предварительно скруглить.
• После снятия изоляции с кабеля концы алюминиевых жил должны быть зачищены до металлического блеска с использованием кордо-щетки К-50 (КВТ) или наждачной бумаги, после чего незамедлительно на концы жил следует нанести кварце-вазелиновую пасту или проводящую контактную пасту «КВТ».
• Трубчатую часть наконечников также следует заполнить кварце-вазелиновой пастой или проводящей пастой «КВТ», затем вставить жилы в наконечники до упора и произвести опрессовку.

Опрессовка алюмомедного кабельного наконечника типа ТАМ

• Предназначены для оконцевания опрессовкой алюминиевых кабелей и проводов и последующего подключения их к медным шинам и клеммам электротехнических устройств
• Секторные жилы рекомендовано предварительно скруглить набором матриц НМС-240 КВТ

Опрессовка алюмомедных кабельных гильз типа ГАМ

• Предназначены для соединения опрессовкой алюминиевых и медных жил
• Медная и алюминиевая части гильзы соединены между собой методом фрикционной сварки и обеспечивают контакт металлов на молекулярном уровне

Опрессовка медных кабельных наконечников по DIN типа ТМЛ (DIN)

• Предназначены для оконцевания опрессовкой медных кабелей и проводов
• На трубной части наконечников нанесена двухдорожечная разметка, определяющая местоположение и количество опрессовок в зависимости от ширины используемых матриц

Опрессовка медных кабельных наконечников под пайку типа ПМ

• Предназначены для оконцевания пайкой или опрессовкой кабелей и проводов с медными жилами
• Технологический шов на участке контактного скругления под кабельную жилу пропаян, таким образом трубная часть наконечника образует сплошную монолитную структуру

Опрессовка медного кабельного наконечника шестигранной матрицей

Опрессовка вдавливанием точечная

Опрессовка болтовым наконечником КВТ

Наконечники для проводов и кабелей: виды и сферы использования

Как выбрать наконечник для провода?

Опрессовка проводов наконечниками в последнее время пользуется все большей популярностью. Ведь этот простой и быстрый способ позволяет создать качественные соединения как для силовых, так и для низковольтных сетей.

А как известно, в любых электрических системах именно качественное соединение обеспечивает практически 90% надежности. Поэтому, в нашей статье мы решили разобрать существующие виды наконечников для опрессовки, их достоинства и недостатки, и, конечно, сферу применения.

Содержание

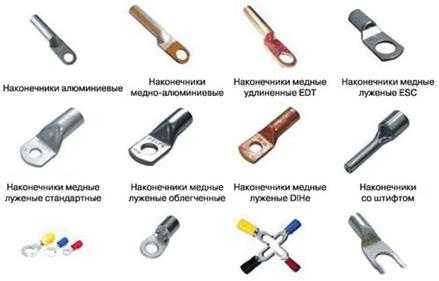

• Виды наконечников для опрессовки
  • Наконечники для подключения
  • Наконечники для соединения проводов
• Особенности различных видов наконечников
  • Обжим наконечников
• Вывод

Виды наконечников для опрессовки

Наконечники проводов условно можно разделить на два основных вида – это наконечники для подключения, и наконечники для соединения проводов между собой. Первые применяются для создания качественного контакта во время подключения провода или кабеля к каким-либо клеммникам, назначение вторых понятно из названия.

Наконечники для подключения

Для подключения к клеммникам следует использовать наконечники, которые обеспечивают надежность подключения, позволяют выполнить подключение к другому клеммнику, виду которого они и должны соответствовать.

На данный момент существует не такое уж большее разнообразие наконечников:

Кольцевые наконечники	Наибольшую популярность получили, так называемые, кольцевые наконечники. Они предназначены для подключения к винтовым клеммникам. К их преимуществам следует отнести максимально возможную контактную поверхность, и надежность такого контакта. Их используют во всех случаях постоянного и временного подключения в низковольтных сетях.
Наконечники типа «крюк»	Следующим по надежности называют наконечник типа «крюк». Его контактная поверхность обычно на ¼ ниже, но такой наконечник можно подключить к клемме без полного выкручивания крепежного винта. В связи с этим, данные наконечники используются преимущественно в качестве временных, а также в клеммниках, где полное выкручивание винта невозможно либо затруднено.
Наконечник вилочного типа	Наконечник на провод вилочного типа имеет контактную поверхность всего в 50% от кольцевых, но им очень удобно работать при частых подключениях. Поэтому наибольшее распространение он нашел в лабораторных и релейных схемах, в которых требуется частое переподключение контактов.
Штифтовый наконечник	Выше приведены три основных типа наконечников, но в отдельных случаях используются и другие виды. В первую очередь, это так называемая плоская игла — или как их правильнее называть: штифт. Он используется преимущественно в клеммниках со специальной зажимной площадкой. Подключить к такому клеммнику наконечники основных трех типов просто не получится.
Наконечник круглая игла	Еще одним специфическим типом наконечников является круглая игла. Она так же используется только для специальных клеммников. Но, благодаря своей конструкции, может быть использована практически для любых типов клеммников. Тем не менее, используется она достаточно редко из-за малой контактной поверхности.
Втулочный наконечник	Ну и, конечно, рассматривая типы наконечников для проводов, нельзя обойти вниманием так называемые трубчатые или втулочные оконцеватели. Они используются практически со всеми видами клемм. Особенно популярны они стали в последнее время, когда их активно начали применять для защиты многожильных проводов от перелома части жил, во время зажима в винтовой клемме. Главным отличием этого типа наконечников от других, является то, что непосредственно контактная часть и является местом обжима провода. То есть, наконечник можно применять даже без предварительного обжима, хотя это не рекомендуется.
Наконечники для кабеля	Для оконцевания жил кабеля инструкция рекомендует применять специальные силовые наконечники. Они имеют трубчатую часть для обжима кабеля и контактную часть с отверстием под винт или болт.
Наконечники для кабеля с 90⁰ изгибом	В некоторых случаях используются специальные силовые наконечники с 90⁰ изгибом. Такой изгиб может потребоваться при горизонтальной установке силовых автоматов. Конечно, его можно сделать и своими руками из обычного силового наконечника, но в этом случае может снизиться его электропроводность, да и с эстетической точки зрения он будет выглядеть не так красиво.

Наконечники для соединения проводов

Для подключения проводов между собой используют специальные гильзы и наконечники. Их так же можно разделить на два подвида.

В одном из них соединение производится непосредственно в изделии. Во втором случае, производится оконцевание двух проводов разными наконечниками, а затем уже концы соединяются. Давайте рассмотрим все эти варианты более детально.

Гильзы для опрессовки

• Начнем наш разговор с наконечников и гильз, которые позволяют соединить провод между собой посредством опрессовки в одном изделии. В первую очередь, это гильзы. Они представляют собой трубчатые изделия, в которые с разных сторон вставляется провод соответствующего сечения. Затем гильза обжимается, и получается цельное и достаточно качественное соединение.

Гильза для опрессовки медных и алюминиевых проводов разного сечения

• Для соединения между собой алюминиевого и медного провода, существуют специальные гильзы. Их особенность состоит в том, что они выполнены из латуни – материала нейтрального в плане электролиза для проводов.

Втулочный наконечник для опрессовки двух проводов

• Так же для соединения проводов между собой используются специальные круглые, или как их еще называют, втулочные наконечники. От обычного втулочного наконечника их отличает не только цена, но и форма. У данных наконечников изолированная часть имеет не округлую, а трапециевидную или прямоугольную форму, что позволяет качественно подвести к месту соединения сразу два провода.

На фото плоский наконечник «мама»

Плоский наконечник «папа»

• В автомобилестроении, при создании акустических систем и в других низковольтных сетях достаточно часто используются два наконечника для соединения проводов между собой. Их принято называть коннекторами.
• Первый тип — это так называемые плоские коннекторы. Они бывают двух видов – «папа» и «мама». «Папа» очень похож по своей структуре на наконечник типа плоская игла, из-за чего их часто путают. «Мама» представляет собой плоскую поверхность со специальными зажимными пластинами. «Папа» вставляется в коннектор «мама», и обеспечивается достаточно качественный контакт.

Обратите внимание! Существуют наконечники, которые имеют одновременно контакт и «мама» и «папа». Такие коннекторы предназначены для соединения трех проводов, но могут использоваться и для соединения двух проводов. В этом случае, лишний контакт либо обламывается, либо просто остается незадействованным.

Круглый наконечник «папа»

• Так же применяется круглый наконечник под провод. Их принцип устройства очень похож с описанным выше видом, только в этом случае «папа» — это круглый наконечник, а «мама» — это специальное отверстие с зажимами для «папы».

Особенности различных видов наконечников

Мы рассмотрели основные виды наконечников для проводов, но существуют еще и различные подвиды. Они зависят от конструкции, дополнительных атрибутов и некоторых других аспектов, которые применяют производители для вашего удобства.  Давайте рассмотрим самые распространенные из них.

Разрезной кольцевой наконечник

• Прежде всего, это тип соединения провода с наконечником. Он может быть сплошной, а может быть разрезной. Что это значит? Разрезной тип наконечника обозначает, что место крепления провода к коннектору состоит из двух частей, которые можно качественно обжать даже обычными пассатижами. Для сплошного соединения лучше применять кримпер.
• Следующими возможными отличиями является наличие изоляции. Тут возможны два варианта. В первом случае, для провода наконечник имеет изоляцию только в месте соединения провода с коннектором. В этой ситуации, перед обжимкой изоляцию следует снять, а затем натянуть на место соединения.

Полностью изолированный плоский наконечник

• Вторым возможным вариантом является полная изоляция наконечника. В первую очередь, такой способ применяется для коннекторов, предназначенных для соединения двух проводов. Эта изоляция может быть съемная или сплошная. Тут выбор зависит от ваших предпочтений — преимущества и недостатки очевидны.
• Для кабельных наконечников даже существуют изделия с изоляцией места обжима. Но применять такие наконечники можно лишь для сетей напряжением до 1000В. Для кабелей более высоких классов, использовать в качестве основной такую изоляцию недопустимо.

Обжим наконечников

Ну и напоследок давайте уделим несколько слов процессу обжима проводов. Дело это не такое уж сложное — но есть нюансы, на которые стоит обратить ваше внимание.

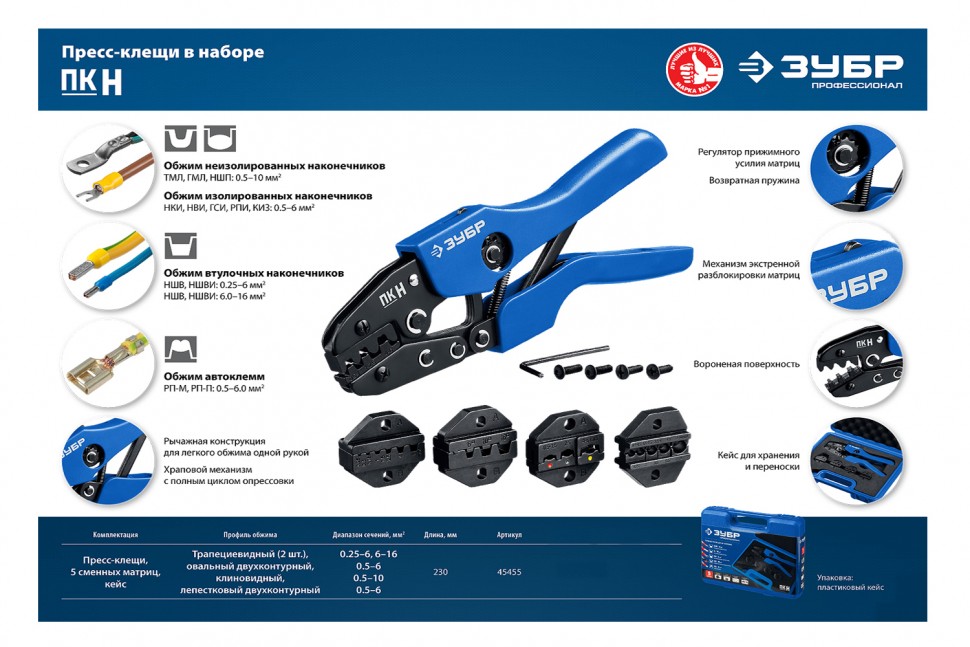

Клещи для обжима проводов

• Итак, у нас есть набор наконечников для проводов, или просто наконечники требуемого сечения. Почему так важно чтобы сечение именно совпадало, ведь можно обжать наконечник и большего диаметра? Дело в том, что в этом случае в гильзе или наконечнике образуются пустоты. Их конечно можно заполнить обрезками провода, но качество такого соединения падает.

Обратите внимание! Использовать гильзы или наконечники меньшего диаметра так же не допускается. Ведь в этом случае вам необходимо будет уменьшить сечение провода, что приведет к снижению его электропроводности и соответственно повышенному нагреву. Дальше, думаем, объяснять не надо.

• Поэтому, используем гильзу или наконечник только требуемого сечения. Его одеваем на провод таким образом, дабы он был вровень или немного выступал из обжимной части. Изоляция провода должна быть снята до самой обжимной части. Не допускается, чтобы провод имел изоляцию в месте обжима.

Крайне важно соответствие сечения провода и наконечника

• После этого, при помощи специального инструмента: обжимных клещей или кримпера, производим обжим. Кримперы могут быть нескольких видов. Одни имеют несъёмные головки с четко определенным сечением обжимаемых проводов. А могут иметь съемные головки, которые меняются в зависимости от сечения обжимаемых проводов. Думаем, понятно, что головка должна соответствовать обжимаемому сечению провода.
• Обжим наконечников выполняется обычно с одной стороны, гильзы обжимаются двумя сжимами с противоположных концов. Причем, сжимы должны выполняться противонаправленными, как на видео, то есть делаем один сжим, затем разворачиваем гильзу на 180⁰ и делаем второй сжим.

Обратите внимание! При использовании гильз не допускается их разрезание пополам в целях экономии, или еще из каких-либо побуждений. Ведь такие половинки не способны обеспечить достаточно качественный контакт и сжим провода. Да и работать с такими «коротышами» не очень удобно.

Стадии обжима гильз

• Наконечники медные для проводов используются только для медных проводов. Если вы работаете с алюминиевыми проводами, то для них лучше применять латунные наконечники, так как контактная часть силовых автоматов, клеммников и других коммутационных устройств обычно имеют медные вывода.

Вывод

Опрессовка наконечниками проводов является одним из наиболее простых и быстрых способов соединения. Причем, что немаловажно, он разрешен нормами ПУЭ. Главное здесь правильно подобрать наконечники — в соответствии с вашими условиями, предпочтениями, типом провода и его сечением.

Кабельные наконечники | 11кВ 33кВ Кабельные Обжимки

Главная > Продукты > Кабельные наконечники и соединители (механические срезные болты и обжимные)

Обжимы, наконечники и соединители для LV MV HV

КАБЕЛЬНЫЕ НАКОНЕЧНИКИ И СОЕДИНИТЕЛИ

Соединение, соединение и заделка кабелей НН СН ВН

Полный ассортимент электрических соединителей для соединения и концевой заделки кабелей и подключения проводников к распределительным устройствам низкого, среднего и высокого напряжения, панелям управления и трансформаторам с использованием компрессионные (опрессовочные) или механические срезные («отламывающиеся») соединители типа .

Доступны соединители

для наконечников, обжима и сращивания кабелей низкого, среднего и высокого напряжения с медными или алюминиевыми проводниками площадью от 1,5 кв. мм до 1200 кв. мм.

Совместим с 11 кВ и 33 кВ холодной усадкой , термоусаживаемыми, вставными и вставными кабельными муфтами и кабельными наконечниками – обжимными, срезными болтами и латунными туннельными разъемами подходят для полимерных кабельных муфт.

• Низкое напряжение 600/1000 В (3,3 кВ)
• Среднее напряжение 6,6 кВ 11 кВ 33 кВ
• Высокое напряжение 66 кВ 72 кВ

---

Cembre Обжимные наконечники и соединители LV MV HV

Полный ассортимент медных, алюминиевых и биметаллических кабельных наконечников, соединителей и сростков для обжатия всех типов проводников низковольтных и высоковольтных кабелей напряжением до 33 кВ.

Наконечники и соединители Cembre изготовлены из меди высокой чистоты и проводимости с набором монтажных инструментов для согласованной системы обжима, включая 9 шт.0011 гидравлические обжимные инструменты и обжимные устройства с батарейным питанием .

Также – Кабельные наконечники среднего напряжения 11 кВ (MV), Кабельные наконечники высокого напряжения 33 кВ (HV) , Медные разъемы C-образной втулки, малодымные разъемы без галогенов, изолированные кабельные наконечники, медные кабельные наконечники с цветовой маркировкой, наконечники трансформатора.

---

Механические кабельные наконечники и соединители Sicame LV MV HV

Соединители Sicame для подземных кабельных сетей низкого и высокого напряжения – механические соединители, использующие технологию соединения срезными болтами, изготовленные из меди, латуни или алюминия.

Кабельные соединительные соединители Specialist LV – Прямая линия, Ответвления для обслуживания, Прямая сеть, Ответвления и сервисные разъемы, коннекторы сигналов, концевые наконечники, конечные разъемы для кабелей инженерных сетей 600/1000 В. СН-ВН прямые, ответвления, сервисные разъемы и концевые наконечники для 11кВ-33кВ.

Коммунальные соединения и соединители в соответствии со стандартами UK DNO, включая силовые и сервисные соединения

---

Механические кабельные наконечники и разъемы Pfisterer Sicon MV HV

Pfisterer Резьбовые соединители Sicon устанавливаются непосредственно на концы жил кабеля (наконечники) или для соединения секций кабеля со средним/высоким напряжением. 66кВ/72кВ. Разъемы, одобренные Network Rail PADS.

Кабельные наконечники и соединители Pfisterer Sicon — бесступенчатые срезные болты для соединения и заделки силовых кабелей 11 кВ, 33 кВ и 66 кВ

➡ Посмотреть полный ассортимент из Кабельные наконечники и соединители для приложений низкого, среднего и высокого напряжения.

  Кабельные наконечники ♦ Кабельные обжимы ♦ Соединители ♦ Кабели НН СН ВН ♦ Механический срезной болт ♦ Компрессионные ♦ Обжимные кабели ♦ 11 кВ 33 кВ

Товары

Проушины Cembre | Кабельные наконечники низкого напряжения 600/1000 В (11 кВ для сухого внутреннего применения)

Просмотр продуктов

LV MV HV 11kV-33kV Механические кабельные наконечники со срезным болтом

Просмотр продуктов

LV MV HV 11kV-33kV Механические кабельные соединители со срезным болтом

Просмотр продуктов

Прямые соединительные муфты LV Service

Просмотр продуктов

Неизолированные кабельные обжимные муфты для гибкого медного кабеля низкого напряжения – Cembre KE

Просмотр продуктов

Низковольтные обжимные соединители низкого напряжения 600/1000 В

Просмотр продуктов

Биметаллические соединители кабельных наконечников НН СН ВН 11кВ-33кВ

Просмотр продуктов

Наконечники трансформатора (4 отверстия) для концевой заделки кабеля НН 11 кВ и 33 кВ

Просмотр продуктов

Алюминиевые кабельные наконечники НН СН ВН 11кВ-33кВ

Просмотр продуктов

Алюминиевые кабельные соединители НН СН ВН 11кВ-33кВ

Просмотр продуктов

Прямые предизолированные кабельные муфты LV Service

Просмотр продуктов

Соединители кабельных ответвлений низкого напряжения

Просмотр продуктов

Предварительно изолированные кабельные наконечники и соединители

Просмотр продуктов

Рельсовые соединители Pfisterer RSC-T — Отводные соединители для прокалывания изоляции

Просмотр продуктов

Высоковольтные штыревые разъемы 11 кВ 33 кВ (штыревой разъем)

Просмотр продуктов

Высоковольтные медные сквозные соединители 11 кВ 33 кВ

Просмотр продуктов

Кабельные наконечники высокого напряжения 11 кВ 33 кВ (2 отверстия)

Просмотр продуктов

Соединители 3M Scotchlok | Соединители смещения изоляции (IDC)

Просмотр продуктов

ПФИСТЕРЕР | Железнодорожные кабели и электрические изделия с допуском Network Rail

Просмотр продуктов

Соединители рельсов Pfisterer RSC-T – SICON 332846012

Просмотр продуктов

Соединители кабельных ответвлений низковольтной сети

Просмотр продуктов

Прямые соединительные муфты для низковольтных сетей

Просмотр продуктов

Пфистерер 2DIREKT | Клеммные зажимы и кабельные соединения для вводов и шин трансформаторов

Просмотр продуктов

Pfisterer ISICOMPACT | Разъем ответвителя для низковольтных кабелей и внутренних служебных соединений

Просмотр продуктов

Прямые кабельные соединительные муфты для сетей среднего напряжения

Просмотр продуктов

LV Изолированные прокалывающие разъемы Pfisterer для приложений 1 кВ

Просмотр продуктов

Соединители, одобренные Network Rail (сертифицированы PADS)

Просмотр продуктов

Кабельные соединители среднего напряжения (спецификация для Северной Америки)

Просмотр продуктов

LV Нейтральное заземление Соединители CNE Waveform

Просмотр продуктов

Кабельные соединители и кабельные наконечники со срезным болтом

Просмотр продуктов

Nexans DMV65 Усилители крутящего момента для использования с кабельными соединителями и кабельными наконечниками со срезными болтами

Просмотр продуктов

Инструмент для обжима кабелей с батарейным питанием MV HV — Klauke Tools

Просмотр

Запросить

Типы наконечников и их применение

Кабельный наконечник — это компонент электрического устройства, который соединяет кабель с клеммами устройства, что упрощает сборку персоналом, техническое обслуживание и процессы ремонта. Кабельный наконечник или разъем используется, когда требуется постоянное соединение, но прямое соединение неудобно или невозможно.

Наконечники изготовлены из высококачественной электролитической меди (марка ETP) и доступны с различными диаметрами и монтажными отверстиями, с сечением проводов от #8AWG до 1000MCM. Клеммы одобрены CSA и UL и имеют коррозионностойкое лужение.



Медные наконечники:

Медные наконечники идеально подходят для устройств с большим сечением для подачи электроэнергии или заземления. Провод можно припаять или обжать к каждому медному наконечнику. Один конец медного наконечника соединяется с кабелем путем пайки, сварки или обжима, в зависимости от типа используемого наконечника. Другой конец медного наконечника крепится к соответствующей клемме или точке соединения с помощью болта, винта или пружинного зажима.



Медные кабельные наконечники обеспечивают простоту установки и надежность в течение длительного времени. Медные наконечники AXIS изготовлены из высококачественной меди ETP и залужены для защиты от коррозии. Отлично подходит для любого наружного применения или в морской среде.

С размерами кабелей от 1,5 кв. мм до 1000 кв. мм наши электрические наконечники надежны благодаря быстрым методам соединения силовых кабелей большого сечения с шинами, реле, батареями, инверторами солнечной энергии, силовыми кабелями, заземляющими устройствами и т. д. , с повышенной эффективностью, безопасностью и снижением затрат.



Алюминиевые наконечники изготовлены из цельного алюминиевого стержня с использованием алюминия с высокой проводимостью (чистота 99,6%). Наушники выкованы из твердого материала и подходят для использования вне помещений (т. к. ладонные концы герметичны). Алюминиевые проушины поставляются с герметиком в цилиндрах и герметизируются торцевой крышкой. У нас есть список стандартных размеров, но мы можем изготовить в соответствии с требованиями. Обжимка осуществляется с помощью шестигранных матриц и обычной подготовки алюминиевого кабеля.

Однако медные наконечники лучше во многих отношениях; эти проушины немного дороже, чем алюминиевые проушины. Благодаря своей низкой цене алюминиевые провода и наконечники есть практически в каждой электропроводке. Разрабатываются инновации, связанные с алюминиевыми наконечниками, что делает их такими же безопасными и удобными, как и медные наконечники.

Алюминиевые наконечники луженые со средним слоем медного покрытия для защиты от коррозии и имеют фаску на конце для входа в ствол для облегчения вставки в ствол.

Внутренний корпус наконечника покрыт компаундом AntiOxide, который уменьшает образование оксида внутри и способствует лучшему соединению после обжатия наконечника с проводником; однако алюминиевые наконечники, внесенные в список UL, поставляются с AL9.Маркировка CU, рассчитанная на систему с температурой 90°C.



Биметаллические проушины:

Биметаллические проушины оси, изготовленные сваркой трением, обеспечивают высочайшее качество соединения между медной ладонью и алюминиевым корпусом.

Биметаллические наконечники используются в солнечных электростанциях для соединения алюминиевых проводников с медными шинами в ряде электрических приложений, таких как панели управления, распределительные устройства и сумматоры.



Алюминиевый ствол приварен к медной ладони трением, что обеспечивает наилучший возможный переход между стволом и ладонью.

В результате алюминиевые жилы касаются алюминиевых бочек, а медная шина касается медной ладони. Для предотвращения окисления втулка наконечника заполнена контактной смазкой, которая улучшает контактные свойства, обеспечивая плавное электрическое соединение.

Мы производим широкий ассортимент наконечников, соединителей и специализированных изделий для удовлетворения конкретных потребностей клиентов. При необходимости могут быть изготовлены другие комбинации:

1-Биметаллические наконечники – Алюминиевый корпус с медной ладонью (с одним, двумя или четырьмя отверстиями)

2-биметаллические наконечники с медной шайбой (алюминиевый наконечник с медной шайбой)

3-биметаллические наконечники обратного типа (медный корпус с алюминиевой ладонью) поперечного сечения алюминиевых и медных кабелей)

5-биметаллические соединители – переходного типа (для различных сечений алюминиевых и медных кабелей)

6-биметаллические соединители – штифтового типа (алюминиевый корпус с массивным медным штырем )





Обжим наконечников:

Обжим — это процесс деформации одного или обоих кусков металла или аналогичного материала для удержания другого на месте.
