Вентили для воды представляют собой особый вид водопроводной арматуры, которая используется в качестве запорного или регулирующего устройства. Поэтому они необходимы в каждой наружной и внутренней системе водоснабжения. Ниже мы рассмотрим, какие существуют вентили для водопровода и их особенности.

Вентиль для водопровода

Общие сведения

Как правило, данную арматуру применяют в водопроводах для перекрытия потока, однако, она может выполнять и другие функции:

• Регулировать напор потока;
• Перенаправлять поток (относится к трехходовым кранам).

Во внутренних системах запорную арматуру обычно устанавливают перед каждым сантехническим прибором, что позволяет выполнять ее ремонт или замену. Кроме того, на входе устанавливается общий кран, при помощи которого можно перекрыть водоснабжение во всей квартире или доме.

Трехходоввый вентиль

Основные различия

Рассматриваемые изделия различаются несколькими параметрами, которые необходимо учитывать при их выборе.

К этим параметрам относится:

• Тип запорной арматуры;
• Материалы, из которых выполнены изделия;
• Технические характеристики.

Обратите внимание!
Основной характеристикой арматуры является диаметр входного и выходного патрубка.
Данный параметр указан на корпусе.
К примеру, маркировка водопроводного вентиля 3 -4 означает диаметр три четверти дюйма, т.е. 1,9 см.

Виды запорного механизма

По типу запора, все водопроводные вентили и краны делятся на несколько видов:

• Вентильные;
• Шаровые;
• Пробковые.

Ниже подробней ознакомимся с особенностями всех типов этих устройств.

Устройство вентильного крана

Вентильные

Вентильные краны представляют собой привычные всем запорные механизмы.

Принцип их работы основан на перекрытии прохода эластичной прокладкой, установленной на штоке. Положение штока регулируется ручкой-маховиком при помощи червячного механизма.

Таким образом, при вращении ручки, шток приподнимается, в результате чего проход для воды открывается.

Среди достоинств данного механизма можно выделить:

• Способность выдерживать высокое давление;
• Возможность управлять потоком;
• Простота управления;
• Возможность ремонта.

Наряду с достоинствами, эти изделия имеют и некоторые недостатки:

• Прокладка быстро выходит из строя, так как контактирует не только с водой, но и металлической поверхностью. Правда, заменить ее можно самостоятельно. Как правило, в комплекте к устройству имеется сборочный чертеж водопроводного вентиля, на котором показано как разобрать механизм и заменить испорченные детали.

Демонтаж прокладки буксы

• Для полного открытия или перекрытия прохода необходимо своими руками выполнить несколько оборотов маховиком, что не очень удобно.
• Механизм менее долговечный, чем другие виды арматуры.

По этим причинам в последнее время такие краны устанавливают довольно редко, только в тех случаях, когда нужно регулировать поток.

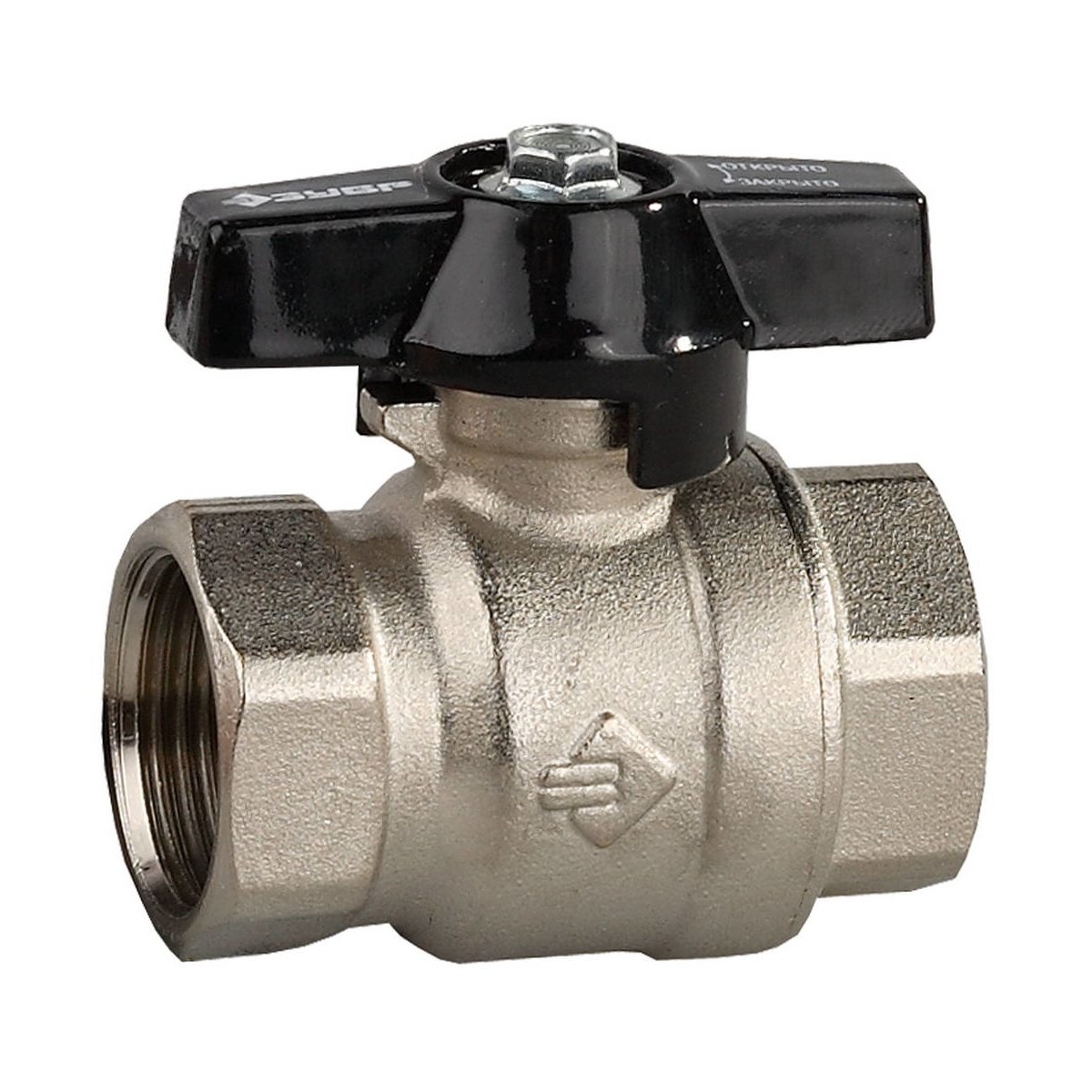

На фото — шаровый кран диаметром ¾

Совет!
Чтобы продлить срок эксплуатации прокладки, не следует прикладывать силу при закрытии прохода.

Шаровые

Шаровые водопроводные вентили в последнее время являются наиболее распространенными. Такое название они получили в результате того, что запорный механизм выполнен в виде шара со сквозным отверстием. Для перекрытия потока, шар поворачивается отверстием перпендикулярно трубопроводу.

Водопроводный шаровый вентиль обладает рядом достоинств, таких как:

• Долговечность, благодаря простоте механизма;
• Герметичность при закрытом проходе;
• Для открытия прохода нужно повернуть ручку лишь на 90 градусов;
• Доступная цена;
• Возможность использования совместно с сервоприводами и другими устройствами, которые позволяют управлять механизмом дистанционно или устанавливать его в системах автоматического перекрытия потока. (См. также статью Как выбрать смеситель: особенности.)

Схема шарового механизма

Что касается недостатков, то их немного:

• Инструкция по эксплуатации устройства подразумевает его использование только для полного перекрытия или открытия прохода, т.е. его нельзя применять для регулировки потока. В противном случае механизм быстро разгерметизируется.
• В случае выхода механизма из строя его нельзя отремонтировать.

Чаще всего в водопроводных системах применяют именно этот вид арматуры.

Пробковый кран

Пробковые

Устройство водопроводного вентиля пробкового типа напоминает вентильный кран, единственное, перекрытие потока осуществляется при помощи конусной пробки, которая прикреплена к штоку. При опускании штока пробка входит в отверстие и плотно перекрывает проход.

Следует отметить, что в водопроводных системах в последнее время такая арматура применяется крайне редко, так как вместо нее устанавливают более долговечные шаровые краны.

Пластиковый шаровый кран 1 2 дюйма

Материалы

Материал, из которого выполнено изделие, является важным параметром, так как от него зависит его стоимость, долговечность и внешний вид. Ниже рассмотрим особенности наиболее распространенных материалов:

Латунь и бронза	Изделия из этого материала являются наиболее дорогими, но в то же время и наиболее долговечными. Связано это с тем, что на стенках латунного или бронзового корпуса практически не оседает накипь.
Нержавеющая сталь	Арматура из нержавейки более дешевая, однако, срок ее службы меньше, так как на нержавейке сильней оседает накипь.
Пластик	Пластиковые устройства обычно устанавливают в пластиковых трубопроводах. Так как пластик не подвержен коррозии и на нем не оседает накипь, пластиковые краны являются достаточно долговечными.

Вывод

Как мы выяснили, каждый вид вентилей обладает своими особенностями. Поэтому для разных случаев используют разные виды арматуры. Однако, наиболее распространенными в водопроводных системах являются все же шаровые вентили.

Из видео в этой статье можно ознакомиться с некоторой дополнительной информацией по обозначенной теме.

Поделитесь:

Статьи по теме

Все материалы по теме

как выбрать, кто должен менять

Перейти к содержимому

Вступление

Водоснабжение квартиры является частью водопровода многоквартирного дома. Разделяет системы водоснабжения дома от системы водоснабжения квартиры вводной кран в квартиру. О нём и пойдёт речь в этой статье.

Что такое вводной кран в квартиру

Напомню, что система внутреннего водопровода дома состоит из: вводов в здание, водомерных узлов, разводящей водопроводной сети, стояков водоснабжения, подводки к сантехническим приборам и установкам. А также водоразборной, смесительной, запорной и регулирующей арматуры. Читать: Что такое коллекторная схема водоснабжения.

Как видим из этого нормативного определения, вводной кран в квартиру относится к системе внутреннего водопровода, а именно его хозяйственно-питьевой части.

Технически более правильное название вводного крана квартиры — это запорный вентиль отделяющий стояк водоснабжения от водопроводной разводки квартиры.

Именно это граничное расположение порождает частые споры на тему, кто его должен ремонтировать и за чей счёт. Не буду вписываться в этот спор, только замечу, что при сдаче дома в эксплуатацию, обязательна только установка вводных запорных вентилей. Читать: Кто должен проверять и заменять стояки водоснабжения

Если в процессе эксплуатации дома жильцами не принято других решений, вентиль стояка водоснабжения это часть общего имущества многоквартирного дома.

Так как жильцы платят за содержание и ремонт жилья, вполне разумно предположить, что аварийный ремонт (замену) вводного запорного крана должна проводить управляющая компания дома или ТСЖ.

Это же относится к капитальному ремонту или плановому ремонту водопровода дома, а вместе с ним и вентилей.

Однако, как мне кажется, если жилец решил сделать ремонт ванной по своему желанию, замена вводного запорного вентиля проводится за его счёт.

Например, вы решили заменить стояки водоснабжения в границах в своей квартиры. Нелогично менять стояки за свой счёт, а вентиля за счёт ремонтного фонда. Хотя варианты могут быть.

Расположение вводных кранов в квартиры

Вводных кранов в квартиру два. Один холодного водоснабжения, второй горячего водоснабжения (если оно в доме предусмотренно, а не стоит колонка).

Ранее расположение вводных вентилей квартиры было только в ванной комнате, в редких случаях на кухне. В новых домах, вводные вентиля могут располагаться вне квартиры.

По нормативам, к вентилям ввода должен быть обеспечен свободный доступ. На практике расположение вентилей может быть разнообразным. Однако если вы делаете ремонт и меняете вентиля, а возможно переносите стояки водоснабжения, вам лучше сделать свободный и удобный доступ (если возможно) к вводным вентилям.

Неудобное расположение вентилей, их запирание, закрывание мебелью ванны или сантехническим приборами приводит к более сильному потопу в случае аварии.

Максимально удобное расположение вводных кранов квартиры в специально оборудованном сантехническом шкафу.

За вводным краном должен идти грязевик, потом счётчик воды, потом другие устройства регулирования и водоразбора. Читать Подготовка, размещение и монтаж счётчиков на воду.

Как выбрать вводной кран в квартиру

Этому вопросу я обязательно посвящу отдельную статью, здесь кратко. Понимая важность назначения вводных кранов, для правильного выбора должен быть только один критерий — надёжность.

Поэтому

исключите из выбора вентили из цинко-аллюминиевого сплава (ЦАМ или ZAMAK). Его часто называют силумин, но это не так, хотя силумин ещё хуже ЦАМ.

Отдайте предпочтение латунным штампованным вентилям с шаровым запором (шаровые краны). Не покупайте клапанные вентили. Они дешевле, однако быстрее изнашиваются. Вода от стояка ещё не проходит очистку грязевиками, поэтому клапанный вентиль быстро изнашивается, хотя его можно отремонтировать.

Как поменять вводной кран в квартиру

Опишу практический вариант этапов замены вводного крана в квартиру. Последний случай — замена вводного крана жильцом, проводимая работником УК, дом серии П-44.

Во-первых, запорные вентиля были заранее куплены. Выбор пал на компанию «Bugatti». У них корпус латунный с никелированным покрытием, запорный шар из латуни с хромированным покрытием. Один кран с типом ручки «ручка», второй с ручкой типа «бабочка».

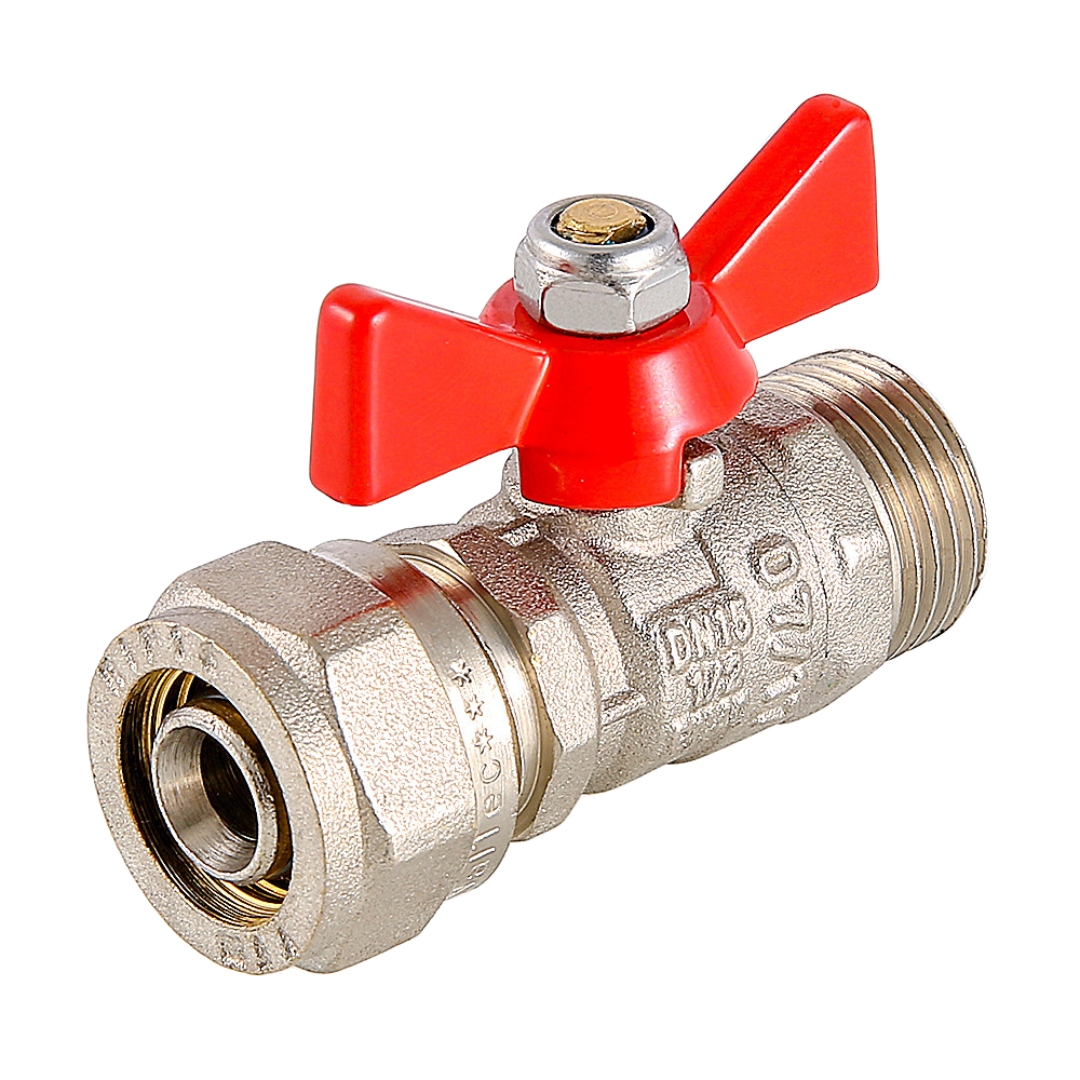

Замечу, что ручка удобнее бабочки, однако места для поворота «ручки» часто не хватает, поэтому покупают вентиля с ручкой «бабочка».

Во-вторых. Работы проводились работником управляющей компании, поэтому дополнительно договариваться с ним же о перекрытии стояков водопровода не пришлось.

В-третьих, для работ был обеспечен доступ к старым кранам. Так как в туалете, а стояки в доме серии П-44 расположены в туалете в сантехническом шкафу, был ремонт, доступ к ним был свободный. Шкаф был сломан, унитаз убран. Слом сантехкабины не проводился.

В-четвёртых, так как переноса стояков не было, замена именно вводных вентилей заняла около получаса. Вместе с вентилями ставили байпас на полотенцесушитель, поэтому точно сказать время работ не могу.

Заключение

Осталось отметить, что вводной кран в квартиру, по нормам, меняется во время капитального ремонта дома раз в 25 лет. На практике этот срок гораздо дольше.
