Трубы – широко распространенный строительный материал. Их применяют в монтаже разных систем. В процессе монтажа случают ситуации ситуация, когда трубы необходимо врезать одну в другую. Выполнение такого соединения «на глазок» не гарантирует качественности и прочности стыковки. Но при использовании довольно простой разметки с этим делом справится любой человек. В статье мастер сантехник расскажет, как сделать врезку трубы в трубу плотно без зазоров под 90 градусов.

Что потребуется

Очень часто осуществляя монтаж водопровода, требуется вварить трубу под определенным углом. При этом нужно подогнать трубу таким образом, чтобы она села максимально точно, что в большинстве случаев будет гарантировать отсутствие протечек.

Для работы нам понадобятся инструменты:

  • Трубы;
  • Маркер или карандаш;
  • Рулетка;
  • Циркуль;
  • Керн;
  • Молоток;
  • Тиски слесарные;
  • Болгарка;
  • Напильник;
  • Картон;
  • Ножницы.

Как разметить и врезать трубу в трубу

Чтоб получить ответвления металлических трубопроводных линий в виде тройников, применяется воротниковая врезка, для которой необходимо вырезать кромку круглой трубы, примыкающей к стенкам другой под прямым углом. Для реализации способа поступают следующим образом:

  • На образующей одной трубы керним центр места стыковки с другой трубой.
  • Разводим ножки циркуля на половину диаметра трубы, что является ее радиусом.
  • Ставим ножку циркуля в ранее намеченную точку на поверхности трубы и наносим на нее окружность.
  • Через намеченную точку (центр окружности) проводим воображаемое сечение, перпендикулярное оси трубы.
  • Проводим линии, проходящие через намеченные точки, и плавно спрягающиеся с линией окружности.
  • Материал внутри внешней замкнутой линии, нанесенной на поверхность трубы, вырезаем с помощью болгарки.
  • Удаляем заусенцы и дорабатываем деталь напильником.
  • Вокруг отрезка второй трубы, установленного вертикально на лист плотной бумаги или картона, проводим маркером окружность и вырезаем ножницами круг, ограниченный ею.
  • Складываем вырезанный картонный круг пополам по диаметру, отмечаем линию сгиба, вновь распрямляем его и ровно укладываем на торец трубы отметкой линии сгиба наружу.
  • Точки пересечения линии сгиба (диаметра) круга с цилиндрической поверхностью трубы отмечаем маркером.
  • Делим линию сгиба картонного круга на три равные части.
  • Сгибаем одну из внешних частей круга по линии (хорде), перпендикулярной диаметру, и проходящей через отметку крайней точки.
  • Отрезаем ножницами полученный сегмент по хорде, прикладываем его к внешней поверхности трубы так, чтобы хорда была на уровне торца трубы, а ее центр совпадал с ранее нанесенной на трубу отметкой. Удерживая картонный сегмент в таком положении, обводим маркером дугу сегмента по поверхности трубы. Повторяем эту процедуру и со второй точкой на трубе с противоположной стороны.
  • Удаляем с двух сторон металл трубы, ограниченный нанесенными линиями.
  • Сглаживаем острые кромки и углы.
  • Стыкуем трубы и завариваем линии контакта.

Видео

В сюжете — Процесс разметки и выреза зоны поперечной стыковки двух одинаковых круглых труб

В сюжете — Врезка трубы в трубу плотно без зазоров под 90 градусов, если трубы разного диаметра

В продолжение темы посмотрите также наш обзор Сварка труб «на просвет»

Источник

https://santekhnik-moskva. blogspot.com/2021/10/Vrezka-truby-v-trubu-plotno-bez-zazorov-pod-90-gradusov.html

Сваркаразметитьтрубы

Donate to this author

Example:  livejournal No such user User title (optional)

как правильно разметить и вырезать зону стыковки своими руками

Нередко приходиться соединять две круглые трубы одного и того же диаметра под 90 градусов. Выполнение такого соединения «на глазок» не гарантирует качественности и прочности стыковки. Но при использовании довольно простой разметки с этим делом справится любой человек.

Понадобится

  • два круглые трубы одинакового диаметра;
  • маркер, мерная рулетка и циркуль;
  • керн и молоток;
  • тиски слесарные;
  • болгарка;
  • ручной напильник;
  • кусок картона;
  • ножницы и др.

Сварочные электроды широкого назначения на АлиЭкспресс со скидкой — http://alii.pub/606j2h

Процесс разметки и выреза зоны поперечной стыковки двух одинаковых круглых труб

На образующей одной трубы керним центр места стыковки с другой трубой. Будем работать с трубами наружным диаметром 60 мм. Ровным счетом ничего не изменится, если они будут другого размера.

Разводим ножки циркуля на половину диаметра трубы, т. е. на 30 мм, что является также ее радиусом. Ставим ножку циркуля в ранее намеченную точку на поверхности трубы и наносим на нее окружность.

Через намеченную точку (центр окружности) проводим воображаемое сечение, перпендикулярное оси трубы. От точек его пересечения с проведенной циркулем окружности откладываем в стороны по 5 мм.

Проводим линии, проходящие через намеченные точки, и плавно спрягающиеся с линией окружности.

Материал внутри внешней замкнутой линии, нанесенной на поверхность трубы, вырезаем с помощью болгарки. Удаляем заусенцы и слаживаем оставшиеся неровности ручным напильником.

Вокруг отрезка второй трубы, установленного вертикально на лист плотной бумаги или картона, проводим маркером окружность и вырезаем ножницами круг, ограниченный ею.

Складываем вырезанный картонный круг пополам по диаметру, отмечаем линию сгиба, вновь распрямляем его и ровно укладываем на торец трубы отметкой линии сгиба наружу.

Точки пересечения линии сгиба (диаметра) круга с цилиндрической поверхностью трубы отмечаем маркером.

Делим линию сгиба картонного круга на три равные части по 20 мм и сгибаем одну из внешних частей круга по линии (хорде), перпендикулярной диаметру, и проходящей через отметку крайней точки 20 мм.

Отрезаем ножницами полученный сегмент по хорде, прикладываем его к внешней поверхности трубы так, чтобы хорда была на уровне торца трубы, а ее центр совпадал с ранее нанесенной на трубу отметкой.

Удерживая картонный сегмент в таком положении, обводим маркером дугу сегмента по поверхности трубы. Повторяем эту процедуру и со второй точкой на трубе с противоположной стороны.

Удаляем с двух сторон металл трубы, ограниченный нанесенными линиями, и сглаживая острые кромки и углы.

Стыкуем трубы в единственно возможном положении и завариваем линии контакта.

Смотрите видео

Воротниковый способ заварки врезки труб разных диаметров — https://sdelaysam-svoimirukami. ru/5429-vorotnikovyj-sposob-zavarki-vrezki-trub-raznyh-diametrov.html

Услуги по мокрой врезке трубопроводов | Группа Rangeline

Перейти к содержимому

Влажное постукивание2022-11-22T13:29:47-05:00

Имея более чем 30-летний опыт, Rangeline Group является национальным лидером в области услуг по врезке с мокрым дном, создавая безопасные постоянные ответвления к существующим трубопроводам под давлением по всей стране без нарушения потока в системе. Мокрая врезка и горячая врезка являются синонимами терминов, описывающих возможность безопасного подключения к существующей напорной магистрали путем сверления или вырезания отверстия, когда она находится под давлением в процессе эксплуатации, обеспечивая постоянное ответвление от этой магистрали. Врезная втулка и клапан используются для облегчения вырезания отверстия в магистрали под давлением, обеспечивая постоянное ответвительное соединение. Это может быть выполнено на всех типах труб и при многих условиях расхода и давления без прерывания работы системы.

Rangeline предоставляет услуги по мокрой нарезке резьбы от 1/2 до 48 дюймов. Мокрая врезка может выполняться на всех типах трубных материалов и изделий. Вот несколько примеров типов труб, продуктов и областей применения, в которых может использоваться мокрая врезка.

МАТЕРИАЛЫ ТРУБ

  • Чугун
  • Ковкий чугун
  • ПВХ и HDPE.
  • Асбестоцемент / Транзит
  • Цилиндр из предварительно напряженного бетона
  • Нецилиндрический бетон
  • Нержавеющая сталь
  • Сталь и медь

ПРОДУКТЫ

  • Вода
  • Гликоль
  • Канализация
  • Охлажденная вода
  • Повторно используемая вода
  • пар
  • Бензин / Реактивное топливо
  • Природный газ

ПРИМЕНЕНИЕ ВРЕЗКИ

  • Врезки в новом строительстве
  • Установка обводного трубопровода
  • Осмотр труб
  • Строительство нового трубопровода
  • Контрольные точки контроля качества
  • Установка расходомера
  • Вставка защитной гильзы
  • Индивидуальное проектирование

Процесс мокрой врезки позволяет профессионалам выполнять дополнительные врезки или модификации существующей системы, которая либо находится под давлением, либо находится в эксплуатации, без перерыва в работе этой системы. Это существенно экономит клиентам большие суммы денег, которые связаны как с отключением системы, так и с врезанием механического тройника.

Специалисты Rangeline вырезали отверстие в существующей магистрали. Размер отверстия зависит от требуемых услуг. Наша служба мокрой врезки использует различные типы врезных и сверлильных станков для установки новых соединений для дополнительных ответвлений. Это происходит в пределах существующих трубопроводов, которые работают при различных давлениях до 500 фунтов на квадратный дюйм и продуктах. Эксперты Rangeline завершают этот процесс, не допуская утечек продукта и прерывания работы системы.

В процессе мокрой врезки обычно используется изготовленный по индивидуальному заказу фитинг, содержащий системное давление, клапан, управляющий новым соединением, и сверлильный станок, разрезающий трубу. Rangeline может выполнять врезки на всех типах труб, включая чугун, ковкий чугун, сталь, медь, транзит, асбестоцемент, бетон (PCCP) или ПВХ. Дополнительные специальные приложения доступны по запросу. В конечном счете, доверив процесс мокрой врезки нашей профессиональной команде экспертов, вы сэкономите не только время, но и деньги. Rangeline предотвращает остановки, ремонтирует клапаны, устанавливает порты для отбора проб, противопожарные линии или датчики, изолирует сосуды под давлением и выводит трубопроводы из эксплуатации. Это лишь некоторые из множества услуг, которые специалисты Rangeline могут выполнить для вашей системы.

Процесс установки

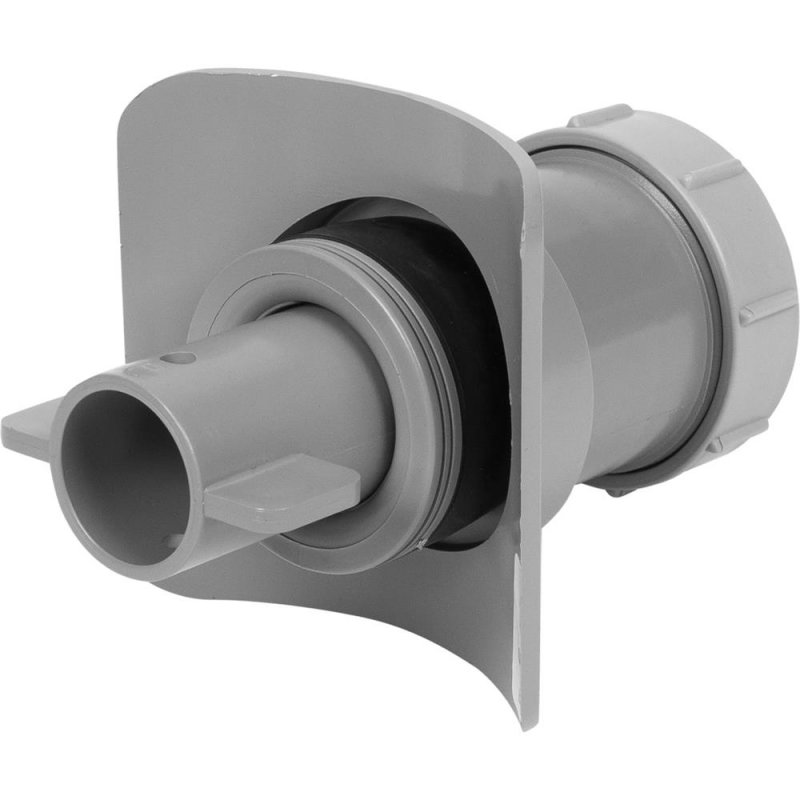

При типичной установке мокрой врезки монтаж врезной втулки или седла выполняется на магистрали системы. Используемый тип будет зависеть от человека, контролирующего систему, а также от требований самой системы. После того, как происходит этот монтаж, устанавливается постоянный клапан, и наша команда экспертов затем проверяет систему под давлением из нового установленного материала. Это гарантирует, что целостность системы не будет нарушена.

После того, как испытание проверено, наши сотрудники прикрепляют нашу врезную машину к самому клапану. В зависимости от области применения, выбранной для работы, в магистрали, баке или сосуде под давлением делается отверстие или кран. Используемая врезная машина продвигается как через выпускной клапан, так и через втулку. Выбранная фреза крепится к этому валу, а затем прорезает стенку самой трубы. Выбранное направляющее буровое долото помогает удерживать отрезанную трубу или секцию образца, когда они втягиваются. В конечном счете, размеры метчиков могут быть от ½ до 48 дюймов. Удаляемый элемент, купон, отводится от магистрали через постоянный клапан, который мы только что установили, с тем же давлением, которое требуется для системы. После этого втягивания клапан закрывается, а машина для врезки отсоединяется.

Влажные краны, также известные как корпоративные краны, обычно встречаются в канализационных или водопроводных сетях. Обычно это происходит с коммерческими или бытовыми услугами. Процесс мокрой врезки позволяет установить новое соединение без прерывания обслуживания или потока вашего продукта.

Разница между горячей врезкой и. Wet Tap

По сути, эти две услуги Rangeline одинаковы, и обе обеспечивают дополнительные соединения с системой трубопроводов. Однако разница между ними заключается в материале, из которого изготовлены системы. Горячие врезки выполняются на продуктах, которые не являются водой и сточными водами, и обычно на таких трубах, как медь, латунь, нержавеющая сталь, углеродистая или оцинкованная сталь, и это лишь некоторые из них. Эти типы материалов требуют более сварного применения, чем мокрая врезка, которая включает материалы, которые нельзя сваривать. Обычно горячая врезка выполняется в более промышленных условиях, таких как больницы, высотные здания, химические заводы или нефтеперерабатывающие заводы.

Что Rangeline обещает вам

Обширная история Rangeline в сфере услуг по врезке дает им почти 30-летний опыт экономии денег своих клиентов. Мы предлагаем услуги по мокрой или горячей врезке, а также по остановке трубопроводов и процессам врезки клапанов. Мы в Rangeline верим в поиск безопасных и экономичных способов ремонта или модификации трубопроводных систем без их остановки. Мы верим в то, что экономим деньги наших клиентов и предоставляем услуги, которым доверяют долгие годы. Rangeline эксплуатирует и обслуживает самый большой выбор оборудования для врезки и остановки водопроводных сооружений в Соединенных Штатах. Наши услуги поддерживаются нашей опытной командой опытных профессионалов, которые готовы и желают работать над вашим проектом сегодня.

Мы к вашим услугам 24 часа в сутки, 7 дней в неделю и 365 дней в году.

У нас есть фитинги для большинства областей применения, а оборудование, материалы и специалисты по обслуживанию готовы. Мы можем быть готовы к мобилизации в течение часа. Чтобы получить немедленную помощь, позвоните по бесплатному номеру горячей линии экстренной помощи 1-800-346-5971.
