Высота трубы для котла на твердом топливе: Какой высоты должна быть труба дымохода для твердотопливного котла?

устройство, модели из кирпича и нержавейки

Без качественного отопления нельзя добиться благоустройства жилья, т.к. дискомфорт от нестабильной температуры в доме будет сказываться на всех членах семьи. В квартирах отопление — централизованное, в частных же домах владельцу нужно продумывать его самому. Очень часто для снабжения дома теплом пользователи отдают предпочтение агрегатам, функционирующим на твердом топливе. Для того, чтобы продукты горения выводились из котла, нужно позаботиться о системе дымоотвода, т.к. от ее качества будет напрямую зависеть эффективность обогрева и безопасность всех проживающих. Дымоход для твердотопливного котла должен обеспечить хорошую тягу.

• Требования для дымоходной трубы для твердотопливного котла
• Пожарные требования, предъявляемые к дымоходам
• org/ListItem»> Разновидности дымоходов для твердотопливного котла
• Кирпичный дымоход для твердотопливного котла
• Дымоходы из нержавеющей стали для твердотопливных котлов
• Дымоход из сэндвич-труб
• Керамический дымоход для котла на твердом топливе
• Дымоход из стекла
• Расчет дымохода для твердотопливного котла
• Как правильно сделать дымоход из кирпича для твердотопливного котла
• org/ListItem»> Монтаж дымоходных труб

Очень важно, чтобы дымовая труба для твердотопливного котла обладала хорошей работоспособностью и была надежной, т.к. от нее будет зависеть то, насколько хорошо прогреваются комнаты. Для нормального протекания процесса отвода газов требуется хорошая тяга, в непосредственной зависимости от которой находится эффективность работы дымоходной системы.

В статье мы рассмотрим. какие бывают дымоходы для твердотопливных котлов, а также расскажем. как выполнить их расчет и монтаж.

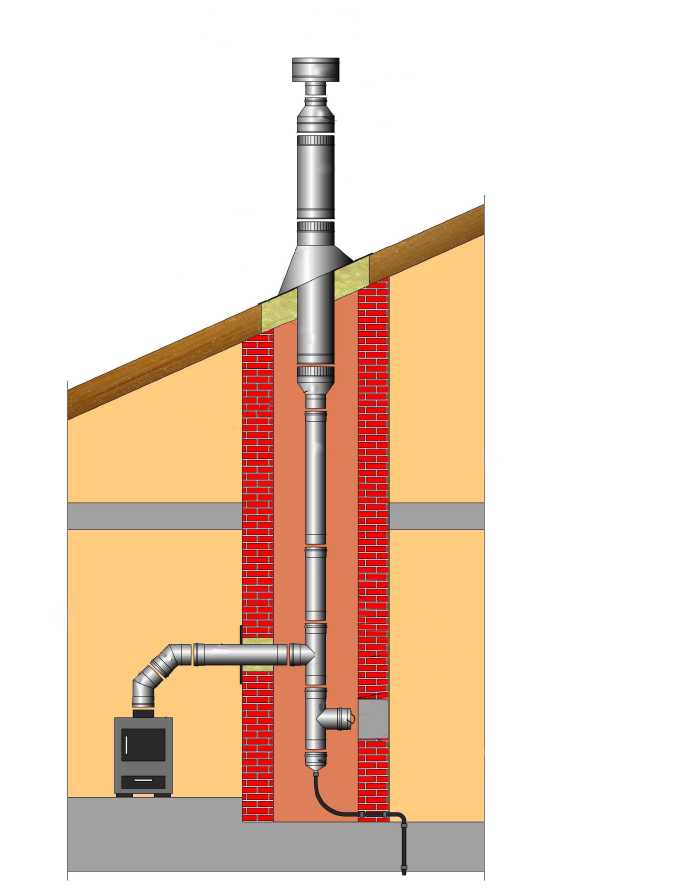

Утепленный дымоход

Требования для дымоходной трубы для твердотопливного котла

Очень важно, чтобы дымовая труба для твердотопливного котла отвечала всем общепринятым нормам, описанным в СНиП по строительству 2.04.05-91, 41-01-2003; СП 7.13130.2011, СП 60.13330.2012; ДБН В 2.5-20-200 и НПБ 252-98. В нормативных документах описаны все нормы и требования, которые касаются установки и безопасности агрегатов. Дополнительные требования описаны в правилах безопасности.

Производители отопительных котлов подробно излагают нормы, которые касаются показателей: диаметр, высота, сечение трубы. То, насколько точно соблюдаются положения, представленные в документах, напрямую зависит стабильность тяги, количество выпадающего конденсата, время, которое требуется дымоходу для прогревания, а также выход котла на рабочую мощность.

Узнать почему дымит твердотопливный котел можно в этой статье

При выборе сечения дымоходной трубы для твердотопливного котла нужно опираться на технические характеристики отопительного прибора. Особое внимание нужно обращать на два показателя:

1. Тип сечения — скорость выходящего наружу дыма постепенно увеличивается. Дымовые остатки завихряются, в результате чего и образуется необходимая для функционирования котла тяга. Скорость прохождения находится в непосредственной зависимости от типа сечения и наличия/отсутствия углов, изгибов и горизонтальных участков. Для твердотопливных котлов сечение может быть круглым или овальным. Системы дымоотведения с квадратным и прямоугольным сечением не могут обеспечить нормальные показатели тяги. Традиционное квадратное сечение кирпичного дымохода не соответствует требованиям, предъявляемым для подсоединения к современным твердотопливным котлам, но оно может применяться при подсоединении к обычным дровяным печкам.
2. Диаметр сечения — от того, насколько узкий и ровный дымоходный канал, зависит качество тяги. Диаметр трубы никак не воздействует на скорость, а свидетельствует об общем возможном объеме одновременного прохождения дымовых газов. Расчет данного показателя производится в индивидуальном порядке, все зависит от объема топки. Недостаточная тяга в дымоходе свидетельствует о том, что канал дымоотведения по ширине больше требуемого размера. Для того, чтобы справиться с этой неполадкой, не прибегая к демонтажу системы, на оголовок трубы необходимо поместить дефлектор тяги, который предоставляет возможность вручную менять скорость движения дымовых потоков.

Помимо этого необходимо обязательно учитывать еще два критерия:

1. Высота трубы находится в непосредственной зависимости от диаметра дымохода. От ширины канала зависит высота, на которую нужно поднять дымоход, для того, чтобы достичь требуемой тяги. (Чем больше ширина, тем и выше помещается дымоход).
2. Диаметр дымохода определяется исходя из мощности котла. В технической документации описывается минимальный размер внутреннего канала дымоходной трубы. Расчет ведется исходя из объема топки, а также во внимание принимается пропускная способность канала.

Сечение качественно сооруженного дымохода для твердотопливного котла должно быть круглым или овальным, с диаметром, который указан производителем в технической документации.

Пожарные требования, предъявляемые к дымоходам

Обязательным условием является то, чтобы устройство дымохода для твердотопливного котла полностью отвечало правилам пожарной безопасности. Характерной чертой использования таких конструкций, является высокий температурный режим отходящих газов, более 300°С. Когда происходит возгорание сажи, нагрев доходит до 1000°С. И как итог — возрастает риск случайного возгорания здания.

В нормах пожарной безопасности указывается необходимость в противопожарных разрывах при прохождении плит перекрытия, кровли.

Пример теплоизоляции трубы дымохода

В правилах пожарной безопасности описаны следующие пункты:

1. В процессе прохождения через кровельные и межэтажные перекрытия, выполненные из горючих материалов, следует позаботиться о противопожарных разрывах. От утепленного дымохода, толщина теплоизоляции которого составляет 50 мм и более, с применением стальной одностенной трубы, разрыв должен равняться 25 см. В зазоры помещается негорючая теплоизоляция. В бетонных плитах нет нужды в обеспечении разрывов. Для установки следует прорезать отверстие, на 10 мм превышающего диаметр трубы.
2. Для рулонной битумной кровли обязательно нужно использовать фильтр искроулавливателя, который монтируется на оголовок дымохода. Узел не снижает характеристики тяги, но он не позволяет горящим частичкам уйти из дымоходного канала. Такое же требование предъявляется к домам, которые окружены зелеными насаждениями. В качестве межэтажного утеплителя можно использовать бальзатовую вату с высокими теплоизоляционными характеристиками, огнестойкостью и стойкостью к деформации. Рабочий температурный режим — от 500°С. Весь дымоход необходимо утеплять при помощи ваты с идентичными характеристиками.
3. Монтаж дымохода на выходной патрубок осуществляется посредством отрезка нержавеющей трубы или специального адаптера, который подсоединен к системе дымоотведения. Если вы производите установку дымохода для твердотопливного котла в деревянном доме, то прилегающие к трубе стены необходимо обработать огнезащитой и выполнить обшивку огнестойким материалом.
4. Максимальная длина горизонтальных участков дымохода равняется 3 м. Если кусок трубы больше одного метра, то его устанавливают под небольшим уклоном. Это необходимо для увеличения характеристик тяги.
5. Дистанция до несущих конструкций и узлов здания начинается от одного метра.
6. Система периодически подвергается обслуживанию — чистятся трубы и удаляется конденсат. Когда вы избавляетесь от сажи, то это способствует снижению количества периодических возгораний в дымоходе. В процессе горения сажи происходит резкий выброс тепловой энергии, а также поднимается температура в самой трубе, доходит до 1000°С. Что очень часто становится причиной разгерметизации системы дымоотведения, в результате чего дымоход попросту ломается.
7. Дистанция от дымохода твердотопливного котла до близлежащего дома должна быть как минимум 8 метров. Это безопасная дистанция, если вдруг случайно произойдет возгорание. Можно произвести монтаж искрогасителя в оголовке дымохода. Пользователи отмечают, что чаще всего инспекторы пожарной безопасности дают согласие на эту процедуру, при уменьшении расстояния до 5 метров.
8. Ни в коем случае нельзя совмещать конструкцию для твердотопливного агрегата и газового. Если одновременно функционирует несколько приборов отопления, работающих на твердом топливе, то согласно правилам безопасности, следует монтировать обособленную систему дымоотведения для каждого.

Искрогаситель для дымохода. Для чего он нужен можно узнать здесь

Пожарные нормы обустройства дымохода могут различаться, все зависит от конкретной местности. Именно поэтому, прежде чем начинать монтажные работы, следует ознакомиться с существующими требованиями в пожарной инспекции МЧС.

Температура в дымоходе в процессе функционирования твердотопливного котла находится в промежутке от 70 до 1000°С. Данный показатель нужно обязательно учитывать, осуществляя выбор подходящей трубы для системы дымоотведения.

Разновидности дымоходов для твердотопливного котла

Осуществляя выбор дымохода для твердотопливного котла, нужно учитывать материал, из которого он изготавливается. Важно, чтобы он был термостойким, т.к. температура внутри трубы может достигать 500°С.

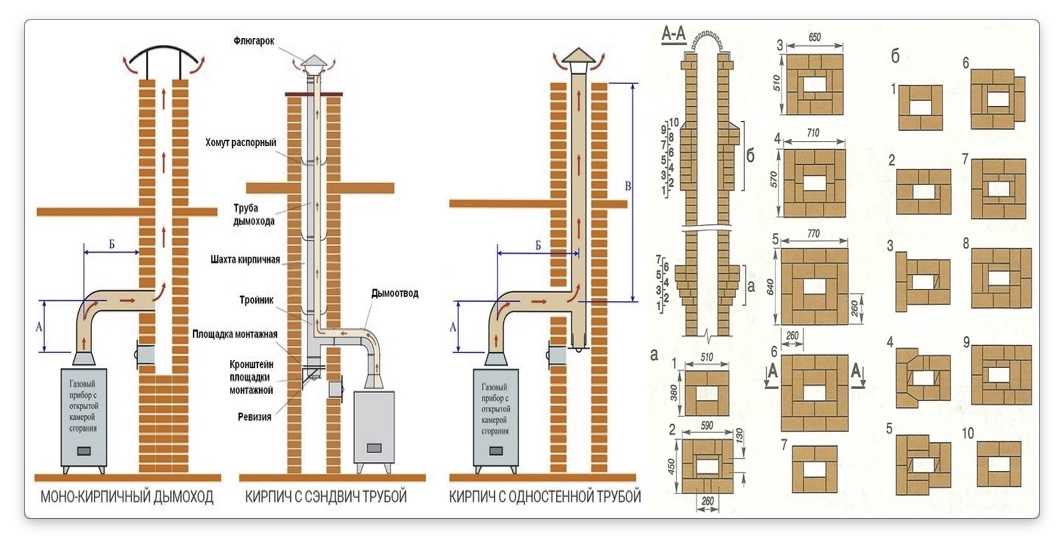

Кирпичный дымоход для твердотопливного котла

Кирпичный дымоход для котла

Дымоход, выполненный из кирпича, считается традиционным вариантом, поскольку именно этот материал начал использоваться самым первым еще много лет назад. Но до сих пор такие конструкции не потеряли своей актуальности. Безусловно, подобные дымоходы имеют более сложное устройство с разным числом каналов внутри.
Дымоход из кирпича для котла на твердом топливе подходит только для агрегатов, отличающихся высокой эффективностью и производительностью. Стенки подобных установок нагреваются медленно, т.к. имеют большую толщину. Следовательно, отвод газа у котла с невысоким КПД будет слабым.

Преимущество такого материала: высокие показатели термостойкости — кирпичные дымоходы хорошо переносят движение газов с температурой до 900°С.

Недостаток: быстрое разрушение — на внутренней поверхности стенок появляется сажа и конденсат, что является причиной возникновения сколов и трещин в материале. Решить этот недочет просто: достаточно проложить стальную трубу внутри кирпичной.

Дымоходы из нержавеющей стали для твердотопливных котлов

Здесь вы можете выбрать дымоход из обычной стали или нержавейки. Безусловно, более широким спросом пользуется второй вариант, поскольку успешно прослужить дымоход из обычной стали может от 3 до 5 лет.

Больше информации о трубах для дымохода из нержавейки в этой записи

Дымоход из нержавеющей стали

Достоинства дымоходов из нержавейки для ТТ котла:

• высокие показатели термостойкости — они способны переносить температурный режим от 500°С до 700°С;
• редко появляется конденсат, что в свою очередь говорит о надежности и длительном сроке службы самой системы. 316, 316L, 321 — это марки нержавейки, которая является пригодной для дымохода твердотопливного котла;
• приемлемая ценовая политика — еще одно преимущество, благодаря которому подобные конструкции пользуются большим пользовательским спросом;
• если понадобится изменить конструкцию дымохода, то вы можете это осуществить (чего нельзя сделать в кирпичных или стеклянных устройствах). Вы можете добавить какие-либо детали, например, шибер, в случае, если он не был установлен изначально.

Дымоход из сэндвич-труб

Такой вариант вполне приемлем для сооружения дымохода. Последние несколько лет он особенно пользуется широким спросом, особенно среди конструкций, устанавливаемых снаружи. Как и конструкции, изготовленные из других материалов, он имеет свои плюсы и минусы.

Сэндвич-труба для дымохода

Подробнее о сэндвич-трубах по ссылке https://teplofan.ru/sistemy-otopleniya/dymohody/sendvich-truby-iz-nerzhavejki

Достоинства:

Недостатки:

• высокая цена;
• подобные конструкции не могут похвастаться долгим сроком эксплуатации, в среднем они могут проработать на протяжении 10-13 лет;
• со временем плотность соединения ухудшается.

Керамический дымоход для котла на твердом топливе

Керамическая труба для дымохода

Подобный дымоход считается самым подходящим вариантом для котлов длительного горения. Он сконструирован из трех слоев:

• внутренний, в качестве которого представлена непосредственно сама керамическая труба;
• средний — он представлен утеплителем (минеральной ватой). Данный слой характеризуется устойчивостью к возгоранию;
• внешний представлен облицовочным каркасом, его выкладывают из огнестойкого кирпича.

Достоинства:

• хорошо справляется с высокими температурами, способен переносить температурный режим, доходящий до 850-900°С;
• на внутренней поверхности дымохода не происходит оседание сажи, это обусловлено зеркальной гладкостью;
• на стенках не появляется конденсат;
• влага никак не сказывается на конструкции дымохода, это означает, что ржаветь он не будет;
• подходит для агрегатов, функционирующих на любом топливе;
• монтаж — очень простой;
• хорошая герметичность, обеспечивается это благодаря малому количеству швов на составных деталях;
• материал характеризуется высокой прочностью;
• длительный срок эксплуатации, такой дымоход может прослужить более тридцати лет.

Устройство и особенности керамических дымоходов тут

Дымоход из стекла

Подобные конструкции только начинают приобретать свою популярность у российских пользователей.

Дымоходы из стекла отличаются надежностью, жаростойкостью и продолжительным сроком службы. Внешне они очень привлекательны. Если вы решили прибегнуть к монтажу такой конструкции, то будьте готовы потратиться на материал и профессиональную установку.

Расчет дымохода для твердотопливного котла

Прежде чем производить монтаж конструкции, очень важно подобрать дымоход в соответствии с требованиями, предъявляемыми к длине, а также произвести верный расчет диаметра дымохода для твердотопливного котла.

Если использовать слишком короткую дымоходную трубу, то вы столкнетесь с такой проблемой, как ухудшение тяги. Помимо этого, топливо будет сгорать не полностью, что может поспособствовать попаданию летучих продуктов сгорания в само помещение. Именно поэтому, нужно строго соблюдать высоту и площадь сечения дымохода.

Многие отечественные компании, занимающиеся производством твердотопливных котлов, описывают минимально допустимую высоту дымохода в технической документации на устройство. Зачастую, для твердотопливных котлов, мощность которых составляет 18-70 кВт, диаметр дымохода равен примерно 130-200 мм.

Ниже представлена таблица, в которой описаны высоты и диаметры дымохода для котлоагрегатов малой и средней мощности, наиболее часто применяемых для отопления средних по площади частных домов и дач.

Мощность котла, кВт	Диаметр дымохода, мм	Высота дымохода, м
18	130	7
28	150	8
45	150	9
65	200	10
90	250	11-13

При больших высотах дымоходов может наблюдаться ухудшение тяги. В таких ситуациях необходимо приобрести и установить дымосос для бытового твердотопливного котла.

Если вам известна температура выходящих газов (ТемпГазов(К)) и статическая тяга, то минимально допустимую высоту дымохода можно рассчитать по формуле:

(Высота(м) = СтатТяга(Па)*ТемпГазов(К)*ТемпВоздуха(К)/3459*(ТемпГазов(К)-1. 1*ТемпВоздуха(К))

СтатТяга(Па) — статическая тяга в Паскалях;
ТемпВоздуха(К) — температура наружного воздуха в Кельвинах. Для вычислений лучше брать показатели максимально высокой среднегодовой температуры;
ТемпГазов(К) — температура продуктов сгорания в Кельвинах на выходе из твердотопливного котла.

Как правильно сделать дымоход из кирпича для твердотопливного котла

Рассмотрим на примере дымохода из кирпича.

Само по себе возведение трубы — не сложное, особенно для тех, кто имеет хотя бы минимальный опыт работы с таким материалом. Однако, в процессе строительства необходимо учитывать некоторые особенности, которые позволяют возводить надежную и долговечную конструкцию. Она максимально эффективно будет справляться с воздействием конденсата и осадков.

Кирпичный дымоход для котла может монтироваться только во время сооружения дома, поскольку такая труба весит немало и для нее нужен прочный фундамент.

Высота фундамента должна начинаться от 30 см, а ширина определяется исходя из ширины самой конструкции. Фундамент должен быть выше ее на 15-50 см с обеих сторон.

Для укладки нужно применять огнеупорный кирпич М75 или М50. Закрепляются они посредством цементного раствора или смеси цемента и извести. Качественный дымоход может получиться в случае, если осуществлять кладку с перевязкой: обеспечивая перекрытие швов предыдущего ряда следующим.

В процессе возведения внутреннюю поверхность необходимо обрабатывать и убирать шероховатости. Заканчивать верхнюю часть дымохода лучше оголовком, который выступает на 10 см за пределы кирпичной основы.

Соблюдая все эти принципы, вы сможете соорудить дымоход для твердотопливного котла своими руками, будь это прямая труба через крышу или уходящая в стену.

Каждый способ имеет свои достоинства:

• дымоход, который проходит через чердак или кровлю, будет отдавать тепловую энергию всем помещениям, через которые проходит. В связи с этим может монтироваться в двухэтажных домах. К тому же, его очень просто возводить;
• дымоход, который проходит через стену, отличается компактным размером и характеризуется высокой безопасностью.

Вовнутрь кирпичного дымохода можно поместить металлическую трубу, которая будет препятствовать образованию сажи на стенках.

Монтаж дымоходных труб

От правильной и безопасной установки дымохода зависит и срок службы самого твердотопливного котла, а также безопасность его владельца. Лучше всего, чтобы монтажом занялись специалисты, т.к. они могут выполнить эти работы, согласно требованиям и нормам:

• важно, чтобы система дымохода полностью выводила продукты сгорания;
• сечение дымохода должно превышать (или хотя бы быть равным) сечение выходного патрубка котла на твердом топливе;
• дымовая труба должна быть изготовлена из антикоррозийной стали, толщина которой превышает показатель в 1 мм;
• нужно обеспечить специальный кармашек в основании дымохода, чтобы была возможность очищать конструкцию от сажи;
• допустимы три поворота трубы, не более;
• высота трубы должна начинаться от 5 мм, а также не быть меньше показателя, указанного в паспорте конкретной модели котла.

К расположению дымовой трубы на кровле также предъявляются требования:

• верхнее окончание должно возвышаться как минимум на 50 см над плоской кровлей или на 50 см над парапетом;
• не ниже конька крыши при размещении менее чем в трех метрах от нее;
• если высота над уровнем крыши превышает показатель в 1,8 м, нужно произвести его закрепление при помощи растяжек.

Расположение дымохода

Монтаж выполняется согласно схеме сверху-вниз, что означает от твердотопливного котла к крыше. Есть ряд общих требований к монтажу описываемых систем, которые регулируются СНиП-91:

• к стенам секции крепятся при помощи кронштейнов;
• стыки секций нужно зафиксировать хомутами;
• нужно следить за тем, чтобы дымоход не контактировал с газовыми трубами и электропроводкой. А также нельзя допускать его контакта с кровлей, перекрытиями и т.д. В процессе монтажа нужно соблюдать отступ 150 мм для изолированных труб и 300 мм для неизолированных;
• горизонтальный участок трубы соединения с твердотопливным котлом длительного горения с водяным контуром должен наклоняться в сторону котла;
• также нужно контролировать, чтобы соединения колен не попадали в перекрытия между этажами;
• чтобы избежать образования конденсата, следует обустроить участок, который проходит через неотапливаемые помещения при помощи дополнительного утеплителя;
• в нижнем участке дымохода монтируется тройник с системой слива конденсата.

Применяя секционные системы, нужно быть очень аккуратным в эксплуатации.

Представим ряд ограничений:

• для растопки твердотопливного котла нельзя применять жидкое топливо;
• ни в коем случае нельзя использовать дымоход как место для просушивания одежды или обуви;
• осуществляя очистку дымовой трубы, нельзя выжигать сажу;
• для тушения твердого топлива в топочной камере котла нельзя использовать воду.

Подводя итог всего вышеописанного, стоит еще раз отметить, что лучше всего расчет и монтаж дымохода для твердотопливного котла доверить профессионалам. Так вы будете уверены в качестве и точности подключения, а главное в своей безопасности.

Дымоход для твердотопливного котла обеспечивает эффективное удаление отработанных газов из топки и повышает эффективность работы оборудования

24 Марта 2022

Просмотров:  64159

Время чтения:  14 минут

Содержание

Виды дымоходов для твердотопливного котла

Конструктивная схема дымохода для тт котла

Требования к монтажу дымохода для ТТ котла

Что выгоднее – собрать дымоход своими руками или заказать услугу в специализированной организации

Расчёт высоты трубы

Монтаж дымохода своими руками

Коротко о главном

Автономное отопление в частном доме – необходимое условие для комфортного круглогодичного проживания. За источник отопления в системе отвечает водогрейный котёл, который работает на разных видах топлива. В случае, если участок не газифицирован, установка газового оборудования невозможна. В то же время, при недостаточной электрической мощности для обеспечения работы электрокотла, эксплуатация такого оборудования будет также затруднительна. При подобной ситуации отличным решением является установка твердотопливного водогрейного агрегата. При монтаже данного оборудования важно правильно смонтировать дымоход для твердотопливного котла.

Установленный дымоход на частном жилом доме

Виды дымоходов для твердотопливного котла

Труба дымохода для твердотопливного котла должна отвечать ряду требований, выполнение которых гарантирует эффективную эксплуатацию и высокий уровень безопасности изделия. Для устройства конструкций данной категории широко применяются следующие материалы:

• Полнотелый глиняный кирпич. Кладка из данного материала отличается повышенной прочностью и огнеупорностью, плохо проводит тепло, что исключает чрезмерное нагревание строительных конструкций, сквозь которые проходит труба.

Недостатки конструкции. Кладочный раствор делает конструкцию неоднородной, из-за чего она теряет свою прочность через несколько лет эксплуатации под воздействием повышенных температур. Обладает большой массой, требует устройства массивной опорной части в виде фундамента. Кроме того, возведение кирпичной кладки является трудоёмким процессом.

Системы для удаления дыма из кирпича

• Керамические дымоходы для котлов на твердом топливе. Имеют трёхслойную конструкцию – внутренний контур – труба из жаропрочной глины, которую окружает эффективный утеплитель, а снаружи вся конструкция надёжно защищена блочной оболочкой на основе цементного вяжущего.

Преимущества. Внутренняя поверхность в полносборном заводском варианте выполнена однородной, герметичной и гладкой, что исключает выпадения осадка из продуктов горения и конденсата, образующегося от перепадов температур.

Повышенный срок эксплуатации при обеспечении должного ухода и обслуживания изделия.

Недостатки. Высокая цена, плохая ремонтопригодность, сложность при монтаже, необходимость устройства мощного фундамента из-за высокой массы, не подходит для лёгких деревянных каркасных домов.

Системы для удаления дыма из керамики

• Асбоцементные трубы. Обладают повышенной огнеупорностью, имеют гладкую поверхность, хорошо работают при изготовлении сэндвич-конструкции с утеплителем и кирпичом. Часто монтируются как вытяжные каналы в толще стены в 1,5 – 2 кирпича.

Недостатки. Асбест – вредный материал, который отрицательно сказывается на здоровье человека. При повреждении труба плохо поддаётся ремонту. Отмечается повышенная сложность монтажа в совокупности с кладкой. Неэстетичный внешний вид при отсутствии маскировки.

Системы для удаления дыма из асбоцементных труб

• Трубы для твердотопливных дровяных котлов из нержавейки – далеко не каждая сталь может выдерживать высокие температуры без изменения прочностных свойств. Для дымоходов применяется особая легированная сталь с добавлением титана и никеля.

Преимущества. Повышенная сопротивляемость воздействию высоких температур. При образовании конденсата металл данной категории не подвержен коррозии. Простота монтажа и подключения, небольшая масса. Цена за единицу длины ниже, чем на керамику или кирпич.

Недостатки. Без устройства внешней теплоизоляции поверхность раскаливается, что может стать причиной возгорания смежных конструкций, выполненных из дерева. Требует дополнительной защиты и установки гильз при прохождении через ограждающие конструкции.

Системы для удаления дыма из нержавеющей стали

• Дымоходы из сэндвич-трубы – являются наиболее современной конструкцией, широко применяемой в большинстве частных домов. Когда потребители задают вопрос в торговой точке, какой дымоход лучше для твердотопливного котла, консультанты часто указывают именно на этот тип конструкции.

Преимущества. Качественная нержавейка не разрушается при накаливании, теплоизоляция снижает теплоотдачу системы, пожаробезопасная конструкция. На внутренней поверхности редко выпадает конденсат. Имеет достойный внешний вид. Простота монтажа, высокая ремонтопригодность.

Недостатки. Данная труба дымоходов для твердотопливных печей подходит не под каждое помещение. При необходимости оформления эксклюзивного дизайна комнаты, приходится выполнять отделку облицовочными материалами.

Системы для удаления дыма из сэндвича

Чтобы правильно подобрать дымоход для твердотопливного котла, необходимо понимать особенности эксплуатации помещения, температуру отработанных газов, а также способ и место установки оборудования.

По следующей ссылке можно увидеть обзор дымоходов из сэндвича для твердотопливных котлов:

Конструктивная схема дымохода для тт котла

Дымоход для дровяного котла, вне зависимости от материала, типа, особенностей эксплуатации и принципа монтажа, включает в себя следующие конструктивные элементы, каждый из которых устанавливается при монтаже оборудования:

• Главным элементом являются трубы, соединяемые между собой при объединении в общую вытяжную систему. Количество линейных деталей определяется, в зависимости от общей длины конструкции.

Детали сэндвич-конструкции

• Фиксирующие хомуты – для конструкций из стали или сэндвича.
• Несколько кронштейнов, позволяющих обеспечить крепление дымохода для твердотопливного котла к стене и другим капитальным конструкциям здания. В зависимости от типа, могут быть стационарными или телескопическими.
• В большинстве конструкций присутствует тройник, который одновременно выполняет роль колена и ревизии для трубы. Кроме того, в заглушенной части этого элемента скапливается твёрдый осадок, выпадающий от продуктов горения. В данном резервуаре также скапливается конденсат, который нужно время от времени удалять из системы.
• Заглушка – плоский элемент из термостойкой стали, предназначенный для закупорки свободного отверстия тройника.
• Асбоцементный, стальной или трёхслойный защитный экран, защищающий стены помещения от теплового излучения, что снижает риск возгорания.
• Правильный дымоход для твердотопливного котла должен устанавливаться на специальную площадку для монтажа, так как дымоход, не имеющий защитной прослойки, может привести к повышенной опасности. При монтаже кирпичного или керамического изделия, необходимо предусмотреть опорную конструкцию, равномерно распределяющую нагрузки.
• Заслонка, устанавливаемая после колена, под потолком помещения, позволяет контролировать силу тяги и интенсивность пламени.

Заслонка на трубе для ограничения тяги

• Для удобства эксплуатации дымохода твердотопливного котла, на тройнике, выполняющим роль конденсатоотвода, устраивается дополнительное ревизионное отверстие, через которое удаляется жидкость и шлак, без необходимости демонтажа заглушки.
• В зависимости от конфигурации трубы и объёмно-планировочных параметров помещения, по длине изделия могут устанавливаться несколько угловых сопряжений в виде колена.
• В нижней части дымоход для ТТ котла имеет узел сопряжения с водогрейным агрегатом через специальный переходник – адаптер.
• Верхний оголовок трубы, расположенный на улице, завершается установкой дефлектора, который создаёт тягу, благодаря особой конструкции разрежения ветровых потоков.

В зависимости от конструктивной схемы, особенностей оборудования и других параметров, количество, размер и порядок установки перечисленных выше элементов трубы для твердотопливного котла может меняться.

Адаптер для крепления к котлу

Требования к монтажу дымохода для ТТ котла

Многие владельцы частных домов, решившие провести монтаж своими руками, спрашивают, как правильно сделать дымоход для твердотопливного котла. Главный принцип, которому нужно придерживаться – сборка конструкции производится, начиная от адаптера и заканчивается дефлектором на улице. Кроме того, при монтаже следует учесть некоторые важные нюансы:

• При применении сэндвича из нержавейки, риск образования конденсата полностью исключается.
• Все сопряжения необходимо фиксировать хомутами для предотвращения разрушения системы от ветра и механических воздействий.
• При монтаже следует придерживаться строгого правила – если в доме устанавливается несколько котлов, каждый из них должен иметь отдельную дымоходную трубу. Элементы запрещено объединять между собой.
• Следует устроить как можно больше мест крепления трубы к стене.
• Перед покупкой основных элементов, следует провести расчет дымохода для твердотопливного котла, так как сечение должно соответствовать производительности оборудования.

Крепление трубы агрегата к стене

• При монтаже элементов трубы следует выдерживать безопасное расстояние до электрических кабелей, газовых труб, а также обеспечивать установку пожаробезопасных прокладок при прохождении через ограждающие конструкции кровли.
• Стыки между элементами дымохода для тт котла длительного горения не должны осуществляться при прохождении через ограждающие элементы стен, перекрытий и покрытий.
• По правилам устройства подобных вытяжных систем, на пути движения отработанных газов должно быть не более 3 изгибов трубы, чтобы эффективность дымоудаления не снизилась.
• Угловые сопряжения труб должны осуществляться по радиусу, величина которого идентична или больше их диаметра.
• Рекомендуемая высота дымохода для тт котла колеблется в пределах 5 метров для обеспечения максимально эффективной тяги.
• Глубина отвода для сбора конденсата должна быть не менее 250 мм, чтобы жидкость не переполняла ёмкость и не попадала в котёл.

При соблюдении всех перечисленных выше требований, котёл обеспечит быстрое приготовление теплоносителя для системы отопления, а его эксплуатация не будет сопряжена с повышенной опасностью.

Отвод для сбора конденсата

Что выгоднее – собрать дымоход своими руками или заказать услугу в специализированной организации

Конечно, далеко не каждый домашний мастер обладает должными навыками и располагает достаточным количеством времени для монтажа дымохода бытовых твердотопливных котлов своими руками. Однако, как показывает практика, именно этот вариант устройства системы выброса продуктов горения является наиболее выгодным по следующим причинам:

• Любое обращение к профессионалам подразумевает дополнительную прибыль при выполнении комплекса работ. Таким образом, специалист высокого уровня, работающий в организации, возьмёт лишь часть переданных денег, а остальная сумма будет зачтена в прибыль предприятия.
• При монтаже своими руками владелец частного дома выбирает только высококачественные элементы, не стремясь сэкономить на мелочах. В случае обращения в организацию, велика вероятность покупки элементов с ненадлежащим качеством и установки их в дымоход для котла.

В то же время, перед тем, как приступить к монтажу, домашнему мастеру следует пройти несколько мастер-классов или прослушать видеоуроки, чтобы исключить грубые ошибки при производстве работ.

Работа профессионалов

Расчёт высоты трубы

Общая длина трубы – важный параметр системы, от которого зависит эффективность и производительность работы котла и контура отопления. Если дымоходная труба для твердотопливного котла слишком низкая, в ней не будет формироваться нужна тяга. В случае, когда дистанция, которую проходят отработанные газы, слишком велика, то внутри конструкции сформируются турбулентные потоки, которые также нарушат процесс удаления продуктов горения. Оптимальная величина трубы определяется по простой формуле:

• L = F x tв х tн / 3459 х (tв – 1,1 х tн).
• F – сила тяги, которая требуется для нормальной эксплуатации котла. Параметр указывается в инструкции по эксплуатации, прилагаемой к оборудованию. tв – температура, которая образуется внутри дымохода на выходе из котла.
• tн – температура наружного воздуха в наиболее холодный период года.
• L – искомая величина, высота трубы для котла длительного горения.

Помимо расчётной величины, дымоход должен отвечать следующим нормативным требованиям:

• Минимальная высота над плоской наплавляемой кровлей должна быть не менее 1200 мм.
• При скатной кровле, если дымоход отстоит от конька менее, чем на 1500 мм, высота дефлектора должна быть 500 мм и более.

Правильное положение трубы над кровлей

Производители твердотопливного оборудования для генерации тепла рекомендуют покупателям не прибегать к сложным расчётам, а, при покупке элементов дымохода, руководствоваться следующей зависимостью геометрических характеристик и мощности:

Руководствуясь данной таблицей, можно подобрать необходимое количество деталей для устройства дымохода для тт котла в частном доме.

Монтаж дымохода своими руками

Когда все материалы под рукой, сечение и количество элементов подобраны верно, можно приступать к установке дымохода на твердотопливный котел. Для достижения ожидаемого результата, данная работа должна проводиться в соответствии со следующим алгоритмом (на примере дымохода из сэндвич-трубы):

• Котёл должен быть установлен в стационарное положение, зафиксирован к поверхности пола на монтажные подставки – после монтажа элементов трубы что-то изменить в готовой системе будет уже невозможно.

Процесс монтажа

• На патрубок для выхода отработанных газов устанавливается адаптер. К нему последовательно фиксируются линейные элементы раструбовым методом.
• При необходимости изменения направления, в систему устанавливается поворот.
• Тройник, предназначенный для ревизии и отвода конденсата, может быть смонтирован как в помещении – при монтаже дымохода на кровле, либо на улице – если конструкция выходит через стену.
• В стенах, перекрытиях и конструкциях кровли устраиваются отверстия, превышающие наружный диаметр трубы на 30 – 50 мм с каждой стороны.

Прохождение трубы сквозь кровлю

• Перед прохождением воздуховода через несущие и ограждающие конструкции, в отверстиях монтируются гильзы, которые заполняются минватой или асбестовой пастой.
• После установки гильз, к каждой поверхности фиксируется защитный противопожарный экран.
• После сборки всей трасы, начинается поэтапная фиксация каждого элемента хомутами между собой.
• Если во время устройства дымохода для тт котла, его основные элементы начинают провисать, их следует привести в проектное положение, зафиксировав временными фиксаторами и подпорками.
• После закрепления всех деталей дымохода между собой, начинается крепление конструкции к стенам и перекрытиям. Для этого используются кронштейны с обжимными хомутами.
• На тройник для сбора конденсата монтируется заглушка.
• В верхней точке трубы устанавливается дефлектор.

По завершении всех работ следует проверить прямолинейность и надёжность крепления дымохода – при механическом воздействии конструкция должна оставаться в неизменном положении, кронштейны не должны качаться. Также следует проверить тягу при открытой заслонке. Для этого к топке котла следует поднести зажжённую свечу, зажигалку или приложить лист бумаги.

Установка дефлектора

Коротко о главном

Твердотопливный котёл в частном жилом доме – оптимальное решение для организации автономной системы отопления при слабой электропроводке и отсутствии газификации участка. Каждый водонагревательный прибор, работающий при сгорании твёрдого топлива, должен оснащаться дымоходом. Конструкция трубы может быть выполнена из кирпича, керамики, асбоцемента, нержавеющей стали или сэндвича с эффективным утеплителем, чтобы решить, какой дымоход лучше для твердотопливного котла в частном доме, необходимо понимать особенности эксплуатации агрегата и планировочные ограничения помещения. Монтаж лучше вести своими руками, перед выбором трубы следует правильно рассчитать сечение и высоту.

Был ли у вас подобный опыт монтажа дымохода такого плана?

Автор

Руслан Темченко Специальность: Инженер

Все статьи

Поделиться

Поделиться

Дровяные котлы, горячая вода и радиаторы: все, что вам нужно k

ЗАМЕТИТЕ, ЧТО Я ВСЕГДА ВКЛЮЧАЮ ВЕНТИЛЯЦИОННУЮ СХЕМУ НА СХЕМУ ПЕЧИ, ДАЖЕ ЕСЛИ ЭТО ДОБАВЛЯЕТ ДЕТАЛИ, НЕ ТРЕБУЕМЫЕ ДЛЯ ТО, ЧТО Я ПЫТАЮСЬ СДЕЛАТЬ. ЭТО ВАЖНАЯ ФУНКЦИЯ БЕЗОПАСНОСТИ, И ПОЗВОЛЯЕТ СИСТЕМЕ ПОТЕРЯТЬ ПАР (ДАВЛЕНИЕ) В СЛУЧАЕ КИПЕНИЯ. НА ЛЮБОМ ТВЕРДОТОПЛИВНОМ КОНТУРЕ ДОЛЖЕН БЫТЬ ПУТЬ К ВЕНТИЛЯЦИИ, КОТОРЫЙ НЕ ИМЕЕТ ИЛИ ВОЗМОЖНЫХ ОГРАНИЧЕНИЙ (НИКАКИХ НАСОСОВ/КРАНОВ/КЛАПАНОВ, НИЧЕГО). JUST PIPE (МИНИМУМ ДИАМЕТРОМ 22 ММ ДЛЯ ВЕНТИЛЯЦИОННЫХ ЦЕЛЕЙ). ОТСУТСТВИЕ ФУНКЦИОНАЛЬНОЙ ВЕНТИЛЯЦИИ ОЗНАЧАЕТ, ЧТО ВАША ПЕЧЬ ВЗОРВЕТСЯ, КАК БОМБА.

Есть несколько печей, которые можно установить в невентилируемых контурах. Это очень специализированная область и выходит за рамки этого веб-сайта.

С чего начать? Что ж, я собираюсь вернуться к основам твердотопливных и дровяных печей и не усложнять. Прости, если ты впереди, если криво на этом. Время для некоторых каракулей:

Важно понимать, что все трубы заполнены холодной водой почти до верха вентиляционной трубы (контуры заполняются из напорных резервуаров на чердаке, а контуры будут заполняться до того же уровня, что и напорный резервуар).

Все контуры твердотопливных печей основаны на одном основном принципе: горячая вода поднимается над холодной водой (поэтому, когда вы плаваете в Средиземноморье, вода становится холоднее, если вы ныряете на несколько метров вниз). В каракулях выше горит печь и вода внутри печи (в металлическом ящике внутри печи или в рубашке печи) нагревается. Нагретая вода поднимается на верх печки и начинает подниматься вверх по трубе, которая соединена с верхом печки (красная трубка в нашей каракули). Поскольку теплая вода выходит из печи, более холодная вода из оранжевой трубы течет в печь, чтобы заменить то, что осталось. По мере того, как все нагревается, скорость этого процесса увеличивается, и мы получаем кругооборот быстро текущей воды: вверх по красной медной трубе, через медный змеевик и вниз по оранжевой медной трубе. Это то, что часто называют «гравитационной циркуляцией». Обратите внимание, что насос не требуется! Преимущество, конечно, в том, что вода в самом цилиндре постепенно нагревается горячим змеевиком (цилиндр известен как «непрямой цилиндр»). Обратите внимание, что вода в нашем первичном контуре никогда не смешивается с основной массой воды в цилиндре (в воду первичного контура добавлено химическое вещество, известное как «ингибитор», для предотвращения ржавчины).

Теперь должно быть очевидно, что диаметр трубы для гравитационного контура важен. Если вода, поднимающаяся по красной трубе, не может выйти из печи достаточно быстро, то она останется в печи дольше и может закипеть (нехорошо). Следовательно, трубопроводы первого контура будут увеличиваться в диаметре по мере увеличения мощности печи. Для печей мощностью менее 35 кВт рекомендуется диаметр 28 мм.

Обратите внимание, что цилиндр на изображении выше можно заменить радиатором, если не требуется горячая вода для бытового потребления (подробнее об этом ниже).

Печка не кипит, потому что горячая вода поднимается по красной трубе и охлаждается, проходя ВНИЗ по змеевику (поскольку вода в самом цилиндре холодная и поэтому охлаждает змеевик). Следовательно, красная труба (мы называем это ПОТОКОМ) горячее оранжевой трубы (мы называем это ВОЗВРАТОМ). Обратите внимание, что подающая труба всегда подключается к верхней части змеевика цилиндра (сверху печи).

Цилиндр действует как ОТВОД ТЕПЛА (термин, с которым мы еще встретимся), другими словами, он крадет тепло из первичного контура. Это означает, что красная труба (ПОТОК) горячее оранжевой трубы (ВОЗВРАТ), и пока это продолжается, контур будет течь. Конечно, температура воды в цилиндре будет постепенно повышаться, и на каком-то этапе она не будет охлаждать змеевик – тогда гравитационный контур замедлится и в конечном итоге остановится (что в конечном итоге приведет к тому, что все закипит). Мы еще вернемся к этому сценарию.

Если котельная-печка имеет две трубы, то к этим двум трубам подключается первичный контур (подача к более высокой трубе). Если в котельной печи четыре трубы, то первичный контур будет присоединяться к двум из четырех, угол в угол. Представьте себе четыре точки на кубике: подача соединяется с любой из двух верхних труб, а обратка соединяется с противоположным углом на дне печи (в этом случае две другие предназначены для контура радиатора или могут быть закрыты крышкой).

Давайте посмотрим на конструкцию системы, которая не будет работать:

Расстояние между центром котла и центром змеевика должно составлять не менее двух метров (некоторые люди считают, что одного метра достаточно), чтобы самотечный поток работал эффективно. Гравитационному потоку способствует вертикальное разделение между источником тепла (плитой) и радиатором (в данном случае цилиндром). Вот почему цилиндры и сушильные шкафы находятся наверху, часто прямо над каминами. Гравитационному потоку также способствуют толстые трубы (уточните у производителя печи, но диаметр 28 мм является нормой) и неглубокие изгибы (например, изгиб, созданный трубогибом, лучше, чем 9-дюймовый).Колено 0 градусов и два фитинга под 45 градусов рядом друг с другом лучше, чем один фитинг под 90 градусов, поэтому, если нет подходящего гибочного станка, сделайте то, что делаю я, и сделайте все свои углы из двух 45-градусных!). Вы можете подумать: «Ну, я просто накачаю его». Это неприемлемо. Если у вас отключат электричество или выйдет из строя насос, вода закипит. Если ваш цилиндр находится на том же этаже, что и ваша печь, есть и другие схемы, которые будут работать (мы вернемся к этому).

Все, что я описал до сих пор, называется ПЕРВИЧНОЙ ЦЕПЬЮ. Первичный контур работает без насоса и имеет радиатор в верхней части контура. Первичный контур находится в центре любого контура твердотопливной печи. При любом отключении электроэнергии или сбое оборудования эта цепь всегда на месте и всегда будет предотвращать закипание цепи (если вы действительно не увеличите скорость печи, чтобы перегрузить радиатор).

Наша цель — создать систему, которая не закипит даже при отключении электроэнергии. Если ничего не получится и все-таки закипит – будет безопасно.

Очевидно, что не всегда возможно идти по вертикали, не имея горизонтали*. Но как далеко по горизонтали вы можете зайти? И какой длины могут быть ваши трубы? Честно говоря, я никогда не открывал пределов (может быть, я довольно консервативен). Я видел много работающих систем, которые, как я ожидал, не будут работать. В качестве приблизительного ориентира я бы двигался под углом сорок пять градусов, а не горизонтально, если это вообще возможно (часто это невозможно, конечно, из-за эстетики, но помните, что вы всегда можете завернуть трубы или добавить тонкую фальшстену). Расстояние трубопровода (длина трубопровода)? Если печь находится в пределах 10 м от радиатора, не беспокойтесь об этом. Я не уверен, как далеко можно зайти в этом. Однако я видел работающую систему с радиатором на расстоянии не менее 20 м (10 м постепенного подъема по горизонтали в сочетании с 10 м по вертикали).

Передовой опыт: если вам нужно идти горизонтально, сначала убедитесь, что вы идете вертикально, как можно ближе к печи, чтобы цепь заработала (распространенный сценарий — оставить печь на небольшом возвышении, проходя через стороны дымохода перед тем, как следовать по нему вертикально вверх по лестнице к радиатору). Между плитой и радиатором не проходите по горизонтали больше половины того, что вы проходите по вертикали (я полагаю, что вы вполне можете увеличить это до 50:50, но я недостаточно экспериментировал, чтобы рекомендовать это… может быть, у кого-то есть формула?)

*Примечание. Горизонтальное никогда не должно быть горизонтальным. Все трубопроводы между печью и радиатором как на подаче, так и на обратке должны иметь небольшой подъем (чем больше, тем лучше, но допустим любой подъем). Это делается для того, чтобы любой захваченный воздух поднимался к вентиляционному отверстию и выходил наружу. Трубопровод даже сзади печи должен иметь небольшой подъем.

ЗОЛОТОЕ ПРАВИЛО: НИКОГДА НЕ ПОГРУЖАЙТЕСЬ В ТРУБОПРОВОДЕ – ни один участок трубы не должен быть горизонтальным или направленным вниз, так как здесь будет задерживаться воздух.

Как можно меньше изгибов. Если есть возможность, используйте бендер. Если нет, используйте два 45 вместо одного 9.0.

Мы тщательно выбираем марки наших печей и работаем с: DG, Saltfire, Hobbit, Hamlet, Ekol, Arada, Flavel, Heta Island Pellet Stove и другими.

Мы проверяем печи, одну печь в месяц и не принимаем в расчет любые модели, признанные неисправными.

Лидерами продаж, не являющимися бойлерными печами, являются: DG Ivar 5, Hobbit, Saltfire Peanut Bignut, Saltfire Peanut 5, Firewire, Flavel Arundel, Hamlet Solution 5 Widescreen, DG Ivar 8, Saltfire Scout, Woodford Lowry, Saltfire Peanut 3, Heta Inspire 45 и Ekol Applepie.

Мы рекомендуем высококачественный вкладыш для дымохода 904 316 для использования с бойлерной печью, так как бойлерные печи могут быть довольно жесткими для вкладышей (выберите 904). Аналогичная ситуация с двустенным дымоходом, дымоходом и любой дымоходной системой — покупайте хорошие вещи.

В нашем Руководстве печника мы даем рекомендации по размерам и правилам топки, футеровке дымохода, регистрационным плитам, теплозащитным экранам, прокладкам камина, установке зимнего сада, установке навеса, установке гаража и многому другому.

Ieškoti duomenų bazėje – Европейская комиссия

Ошибка проверки атрибута для тега cfcontent.

java.lang.String не является поддерживаемым типом переменной. Ожидается, что переменная будет содержать двоичные данные.

---

Столбец: 0
ID: CFCONTENT
Строка: 74
Необработанная трассировка: at cfdetail2ecfm183428175._factor18(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/public/views/search /detail. cfm:74)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/public/views/search/detail.cfm
Тип: CFML

---

Столбец: 0
ID: CF_DETAIL
Строка: 67
Необработанная трассировка: at cfdetail2ecfm183428175._factor20(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/public/views/search /detail.cfm:67)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/public/views/search/detail.cfm
Тип: CFML

---

Столбец: 0
ID: CF_DETAIL
Строка: 63
Необработанная трассировка: at cfdetail2ecfm183428175._factor21(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/public/views/search /detail.cfm:63)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/public/views/search/detail.cfm
Тип: CFML

---

Столбец: 0
ID: CF_DETAIL
Строка: 1
Необработанная трассировка: at cfdetail2ecfm183428175. runPage(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/public/views/search /detail.cfm:1)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/public/views/search/detail.cfm
Тип: CFML

---

Столбец: 0
ID: CFINCLUDE
Строка: 1538
Необработанная трассировка: at cffw12ecfc762076720$funcINTERNALVIEW.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/fw1.cfc :1538)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/fw1.cfc
Тип: CFML

---

Столбец: 0
ID: CF_UDFMETHOD
Строка: 549
Необработанная трассировка: at cffw12ecfc762076720$funcONREQUEST.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/fw1.cfc :549)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/fw1.cfc
Тип: CFML

---

Столбец: 0
ID: CF_TEMPLATEPROXY
Строка: 168
Необработанная трассировка: at cfpluginEventHandler2ecfc1443721534$funcDOACTION. runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/trisandler.plugin :168)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/tris/pluginEventHandler.cfc
Тип: CFML

---

Столбец: 0
ID: CF_UDFMETHOD
Строка: 80
Необработанная трассировка: at cfpluginEventHandler2ecfc1443721534$funcSEARCH.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/tris/pluginEventHfc :80)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/tris/pluginEventHandler.cfc
Тип: CFML

---

Столбец: 0
ID: CFINVOKE
Строка: 2780
Необработанная трассировка: at cfpluginManager2ecfc1150186747$funcDISPLAYOBJECT.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/plugin/pluginManager .cfc:2780)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/plugin/pluginManager. cfc
Тип: CFML

---

Столбец: 0
ID: CF_TEMPLATEPROXY
Строка: 1605
Необработанная трассировка: at cfcontentRenderer2ecfc1626016642$funcDSPOBJECT_INCLUDE.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/content/muraers .cfc:1605)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRenderer.cfc
Тип: CFML

---

Столбец: 0
ID: CF_UDFMETHOD
Строка: 1535
Необработанная трассировка: at cfcontentRenderer2ecfc1626016642$funcDSPOBJECT_RENDER.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/corecontent/mura/content .cfc:1535)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRenderer.cfc
Тип: CFML

---

Столбец: 0
ID: CF_TEMPLATEPROXY
Строка: 1286
Необработанная трассировка: at cfcontentRendererUtility2ecfc168068460$funcDSPOBJECT. runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRendererUtility.cfc:1286)
Шаблон: /ec/ prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRendererUtility.cfc
Тип: CFML

---

Столбец: 0
ID: CF_TEMPLATEPROXY
Строка: 2369
Необработанная трассировка: at cfcontentRenderer2ecfc1626016642$funcDSPOBJECT.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRenderer .cfc:2369)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRenderer.cfc
Тип: CFML

---

Столбец: 0
ID: CF_TEMPLATEPROXY
Строка: 1508
Необработанная трассировка: at cfcontentRendererUtility2ecfc168068460$funcDSPOBJECTS.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/corecontentRertility/mura .cfc:1508)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRendererUtility. cfc
Тип: CFML

---

Столбец: 0
ID: CF_TEMPLATEPROXY
Строка: 2396
Необработанная трассировка: at cfcontentRenderer2ecfc1626016642$funcDSPOBJECTS.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/contentRenderer/content .cfc:2396)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRenderer.cfc
Тип: CFML

---

Столбец: 0
ID: CF_UDFMETHOD
Строка: 229
Необработанная трассировка: at cfcfobject2ecfc731184072$funcINVOKEMETHOD.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/cfobject. :229)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/cfobject.cfc
Тип: CFML

---

Столбец: 0
ID: CF_TEMPLATEPROXY
Строка: 103
Необработанная трассировка: в cfMuraScope2ecfc1490727995$funcONMISSINGMETHOD. runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/Scope/mura.Mura/Mura :103)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/MuraScope.cfc
Тип: CFML

---

Столбец: 0
ID: CF_TEMPLATEPROXY
Строка: 32
Необработанная трассировка: в cfdatabase2ecfm2144147733.runPage(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/themes/TRIS_2019_HEROES3/templates/database.cfm :32)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/themes/TRIS_2019_HEROES3/templates/database.cfm
Тип: CFML

---

Столбец: 0
ID: CFINCLUDE
Строка: 98
Необработанная трассировка: в cfstandardHTMLTranslator2ecfc1219597621$funcTRANSLATE.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/Translator/standardHTMLTranslator.cfc:98)
Шаблон: /ec/prod/app/cf_by_DG /GROW/tris/growth/tools-databases/tris/core/mura/Translator/standardHTMLTranslator. cfc
Тип: CFML

---

Столбец: 0
ID: CF_TEMPLATEPROXY
Строка: 137
Необработанная трассировка: at cfpluginStandardEventWrapper2ecfc404395939$funcTRANSLATE.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/StandardEplugin/plugin .cfc:137)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/plugin/pluginStandardEventWrapper.cfc
Тип: CFML

---

Столбец: 0
ID: CF_TEMPLATEPROXY
Строка: 87
Необработанная трассировка: в cfstandardEventsHandler2ecfc1692667890$funcSTANDARDTRANSLATIONHANDLER.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/Handlerandler/mura .cfc:87)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/Handler/standardEventsHandler.cfc
Тип: CFML

---

Столбец: 0
ID: CFINVOKE
Строка: 1372
Необработанная трассировка: at cfutility2ecfc933643816$funcINVOKEMETHOD. runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/utility.cfc :1372)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/utility.cfc
Тип: CFML

---

Столбец: 0
ID: CF_TEMPLATEPROXY
Строка: 87
Необработанная трассировка: в cfpluginStandardEventWrapper2ecfc404395939$funcHANDLE.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/plugin/pluginStandardEventWrapper.cfc:87)
Шаблон: /ec/prod/app/cf_by_DG /GROW/tris/growth/tools-databases/tris/core/mura/plugin/pluginStandardEventWrapper.cfc
Тип: CFML

---

Столбец: 0
ID: CF_TEMPLATEPROXY
Строка: 422
Необработанная трассировка: в cfstandardEventsHandler2ecfc1692667890$funcSTANDARDDORESPONSEHANDLER.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools/Eventsandcore-databases/tris/tris/ .cfc:422)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/Handler/standardEventsHandler. cfc
Тип: CFML

---

Столбец: 0
ID: CFINVOKE
Строка: 1372
Необработанная трассировка: at cfutility2ecfc933643816$funcINVOKEMETHOD.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/utility.cfc :1372)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/utility.cfc
Тип: CFML

---

Столбец: 0
ID: CF_TEMPLATEPROXY
Строка: 87
Необработанная трассировка: at cfpluginStandardEventWrapper2ecfc404395939$funcHANDLE.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/plugper/minura/plugin .cfc:87)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/plugin/pluginStandardEventWrapper.cfc
Тип: CFML

---

Столбец: 0
ID: CF_TEMPLATEPROXY
Строка: 845
Необработанная трассировка: на cfcontentServer2ecfc918395266$funcDOREQUEST. runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentServer.cfc:845)
Шаблон: /ec/prod/app/cf_by_DG /GROW/tris/growth/tools-databases/tris/core/mura/content/contentServer.cfc
Тип: CFML

---

Столбец: 0
ID: CF_UDFMETHOD
Строка: 259
Необработанная трассировка: at cfcontentServer2ecfc918395266$funcPARSEURL.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentServer .cfc:259)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentServer.cfc
Тип: CFML

---

Столбец: 0
ID: CF_UDFMETHOD
Строка: 345
Необработанная трассировка: at cfcontentServer2ecfc918395266$funcPARSEURLROOT.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentServer .cfc:345)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentServer.
