Вентиляция для мягкой кровли: Вентиляционные выходы для мягкой кровли (гибкой черепицы)

Содержание

Монтаж кровельной вентиляции Vilpe, вентиляторы Vilpe

  1. Главная
  2. Инструкции
  3. Рекомендации по монтажу кровельных вентиляторов Vilpe

Монтаж вентиляции Vilpe на мягкой кровле

Чтобы установить вентиляционные выходы в ходе монтажа мягкой черепицы, применяется проходной элемент Хуопа.

  1. К основанию кровли гвоздями крепится дополнительный кусок кровельного материала, размером 50х50 см. На этот кусок устанавливается проходной элемент, который обрисовывается по внутреннему контуру. Согласно этому контуру в основании мягкой кровли выполняется отверстие. Проходной элемент крепится к основанию гвоздями в соответствии с внешним диаметром фланца.
  2. Фланец промазывается битумным клеем.
  3. Выходы антенн, вентиляционные и другие выходы крепятся к проходному элементу, для чего используются входящие в комплект поставки шурупы.

Если имеющееся расстояние до конька мягкой кровли превышает один метр, необходима установка снегозадержателя перед вентиляционным элементом.

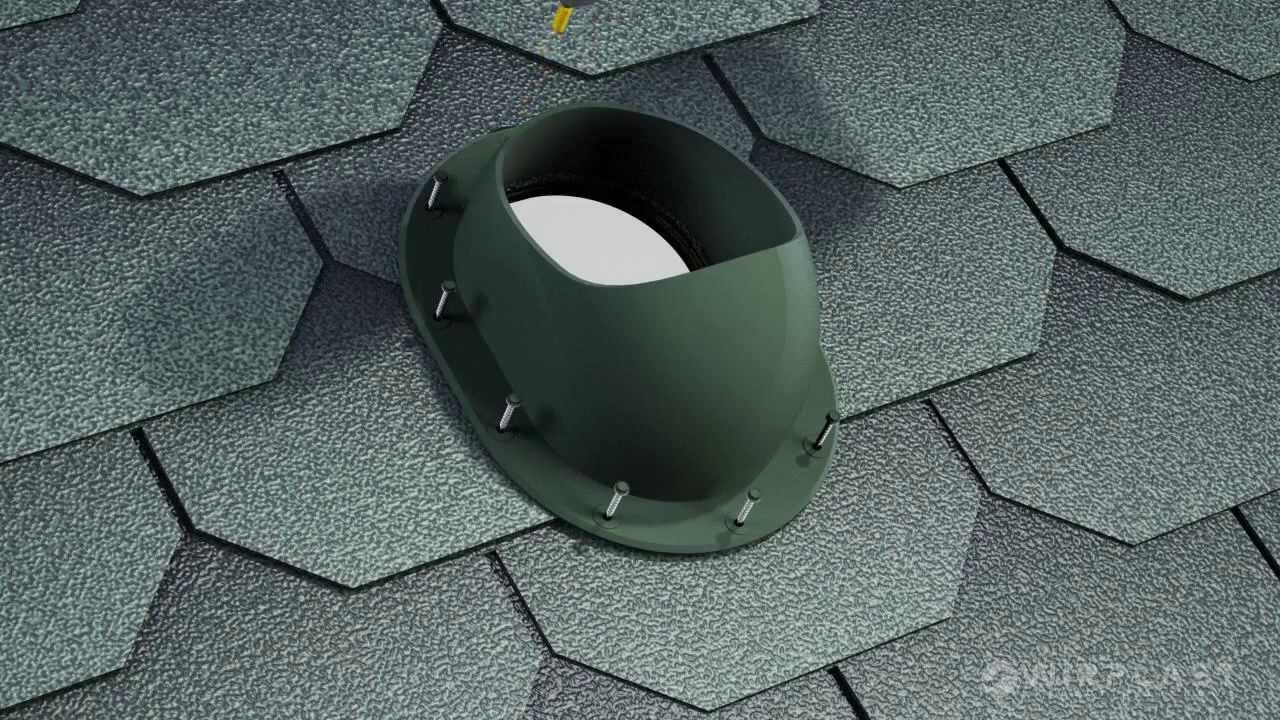

Для установки вентиляционных выходов Vilpe на уже смонтированную мягкую кровлю применяется проходной элемент Классик

  1. Проходной элемент устанавливается на смонтированную мягкую кровлю и обрисовывается в соответствии с внутренним контуром.
  2. Согласно полученному контуру вырезается отверстие в основании мягкой кровли.
  3. Проходной элемент крепится к основанию мягкой кровли с использованием гвоздей.
  4. Соединение герметизируется силиконом.
  5. Крепление выходов антенн, вентиляционных выходов и др. к проходному элементу выполняется с использованием шурупов, которые входят в комплект поставки.

Монтаж вентиляционных элементов на металлической кровле

Если установка вентиляционных выходов осуществляется на стадии монтажа металлической кровли, применяется проходной элемент Пелти.

  1. Шаблон, который входит в комплект поставки, накладывается на металлическую поверхность кровли и обрисовывается.
  2. Согласно полученному контуру вырезается отверстие.
  3. Резиновый уплотнитель крепится к профилю шурупами. Контур герметизируется силиконом.
  4. Петли, которыми снабжается уплотнитель, накидываются на штырьки, которые имеются на проходном элементе. Проходной элемент крепится к металлопрофилю с помощью шурупов.
  5. Выходы антенн, вентиляции и др. к проходному элементу крепятся с помощью входящих в комплект поставки шурупов.

6. Уплотнитель гидроизоляционного слоя прибивается к обрешетке со стороны чердака, для чего используются гвозди.

Монтаж уплотнителя гидроизоляционного слоя

  1. Уплотнитель прикладывается и обрисовывается в соответствии с имеющимся отверстием в профиле по внутреннему контуру.
  2. Согласно обрисованному контуру вырезается отверстие.
  3. Шлейки, расположенные по нижнему и верхнему краю уплотнителя, прибиваются к обрешетке.
  4. Места соединения гидроизоляционного материала и уплотнителя обрабатываются силиконом.

При монтаже вентиляционных выходов на готовой кровле рекомендуется использование проходного элемента Классик.

1-2. Контур обрисовывается по шаблону. Согласно контуру вырезается отверстие.

3-4. Проходной элемент крепится к кровле с помощью шурупов так, как показано на рисунке.

Крепление выходов антенн, вентиляционных и других выходов к проходному элементу выполняется с помощью шурупов, которые входят в комплект поставки.

В случаях, когда расстояние до конька кровли превышает 1 метр, необходима установка снегозадержателя перед вентилятором Vilpe.

Инструкция по монтажу вентиляции Vilpe

Условные обозначения, используемые в инструкции

— Для кровель с гидроизоляционной пленкой.

— Для кровель с битумной гидроизоляцией.

— Для районов со снежными зимами устанавливается снегозадержатель.

— При вырезании отверстия использовать шаблон из упаковки.

— Применять клей и герметики для пластика и металла (на безуксусной основе).

— Применять герметики для пластика и битумных материалов.

— Саморез, не входит в комплект.

— Уплотнительная лента для полипропилена и гидроизоляции, не входит в комплект.

— Касается кровель из цементно-песчаной черепицы.

— Касается кровель из металлочерепицы.

Монтаж кольца гидрозатвора

Монтаж 2K-уплотнителя гидрозатвора

Установка проходного элемента Vilpe CLASSIC

На готовую мягкую кровлю

На металлическую кровлю

Установка проходного элемента Vilpe Muotokate

Проходной элемент VILPE MUOTOKATE для металлочерепицы с округлым профилем с длиной волны не менее 350 мм и высотой волны 25-45 мм.

Установка HUOPA-KTV вентиля

Вариант A

— Использовать битумный герметик.

— Шуруп-саморез, не входит в комплект.

Вариант B

— Использовать герметик на безуксусной основе.

— Шуруп-саморез, не входит в комплект.

  1. Главная
  2. Инструкции
  3. Рекомендации по монтажу кровельных вентиляторов Vilpe

Система кровельной вентиляции – советы от компании Газметаллпроект

Комфортные и здоровые условия жизни в частном доме или городской квартире зависят от разных факторов. И одной из главных задач обустройства любого жилья является создание оптимального микроклимата. Современное жилье обеспечивает хорошую тепло- и звукоизоляцию, но при этом становится практически герметичным. Отработанный воздух, испарения, излишки влаги и пыль должны удаляться из помещений, поэтому организация системы вентиляции жилых помещений – обязательное условие комфортной жизни.

При строительстве частного жилого дома этот фактор учитывается, хотя многие владельцы при этом забывают, что «дышать» должны не только жилые помещения, но и крыша.

Компания «Газметаллпроект» рекомендует: Мало выбрать только качественные стройматериалы для обустройства кровли, важно еще и обеспечить хорошую кровельную вентиляцию, которая способна продлить срок эксплуатации не только кровельных материалов, но и всего здания в целом.

Для чего нужна вентиляция кровли?

Кровельная вентиляция – важнейшая инженерная система, которая наряду с приточно-вытяжной вентиляционной системой создает в доме благоприятный микроклимат.

Основная задача кровельной вентиляции в частном доме:

  • Удаление влаги из пространства расположенного между наружным влагозащитным материалом (черепицей, профнастилом, шифером) и внутренними конструкциями крыши.
  • Устранение перепада температуры воздуха для торможения процессов образования конденсата.
  • Исключение накопления конденсата внутри кровельного «пирога».

Влага, образовавшаяся внутри кровельного «пирога», приводит к снижению эффективности его работы. За счет того, что в качестве утеплителя обычно используется минеральная вата, под влиянием сырости она уплотняется и теряет свои теплоизоляционные свойства.

  • Обеспечение воздушного обмена между внешней средой и подкровельным пространством.

Благодаря работе вентиляции создается необходимая циркуляция воздуха, что высушивает крышу изнутри, защищая все элементы кровли от разрушительного воздействия влаги и образования грибка, плесени, ржавчины, а значит, продлевает их эксплуатационный срок.

Виды кровельной вентиляции

Правильно сконструированная кровельная вентиляция бывает нескольких видов (естественная, принудительная или комбинированная) и представляет собой систему, состоящую из разных элементов.

По стандартам СНИП вентиляция должна быть естественной (конвективной). Это самый дешевый способ, не требующих практически никаких вложений, но в отдельных случаях не обойтись без установки дополнительных элементов, способствующих движению воздушных масс. Поэтому из естественной она превращается в комбинированную систему вентиляции.

  • Естественная вентиляция – при этом типе системы, вентиляция обеспечивает естественным образом путем конвекции.

То есть теплый воздух из жилых помещений поднимается вверх и выходит через эти отдушины конькового типа, а холодный уличный воздух затягивается на чердак через карнизные отдушины, занимая его место.

Для многих домовладельцев такой вариант вентиляции покажется самым приемлемым, не требующим дополнительных затрат. Хотя на практике оказывается и все так просто и гладко, как кажется – движение воздушных масс зависит от множества факторов, сила ветра, температура воздуха, сезонность и прочее.

Поэтому для обустройства правильной вентиляционной системы кровли необходим минимальный набор вентиляционных материалов – решетки, аэраторы, софиты, вентиляционные трубы и другие элементы.

  • Принудительная вентиляция – это вид системы подразумевает движение воздушных масс путем естественно конвекции и при помощи электровентиляторов, устанавливаемых в вытяжки.

Для того чтобы обеспечить эффективность естественной вентиляции, компания «Газметаллпроект» рекомендует изначально внести вентиляцию кровли в проект жилого дома, используя дополнительные элементы кровельной вентиляции, которые будут обеспечивать беспрепятственное движение воздуха.

Элементы кровельной вентиляции

Подкровельные вентиляционные системы различаются между собой по виду, конструктивным особенностям и ассортиментом используемых вентиляционных устройств. Конструктивные особенности многослойного кровельного «пирога» напрямую влияют на выбор вентиляционных устройств и организацию всей системы вентиляции кровли.

Основные элементы вентиляционной кровельной системы:

  • Карнизная вентиляция – отверстия под кровельным свесом закрывают пластиковыми/металлическими решетками, которые защищают от попадания внутрь птиц, грызунов, крупных насекомых. У построек из дерева карнизы подшиваются досками с небольшими зазорами, в домах из сайдинга устанавливаются софитные решетки.
  • Слуховые окна – устраиваются во фронтонах и служат для вентиляции чердачного помещения. Окна прорезаются в кровле, и могут быть решетчатыми или застекленными, что актуально при обустройстве мансарды.
  • Аэраторы – различается два вида аэраторов, линейный (непрерывный, коньковый), который обустраивается на коньке крыши из мягкой кровли на всю его длину, и точечный (в виде гриба или черепицы с решетками), специальный кровельный элемент, который врезается в разных местах кровли (примерно 1 элемент на 60 м²).
  • Вентиляционные выходы – представляют собой отрезки труб со специальными сетчатыми фильтрами для защиты от попадания мусора, которые могут использоваться для подключения к ним вытяжных каналов общедомовой вентиляции либо для проветривания чердака.

Продуманная и точно рассчитанная система кровельной вентиляции – залог здорового микроклимата и продление эксплуатационного срока кровельных материалов плюс сохранение функциональной эффективности кровельного «пирога».

Многие современные материалы крыши плохо переносят воздействие влаги, поэтому нужно внимательно отнестись к выбору и монтажу кровельной вентиляции – при наличии любых сомнений и трудностей обращайтесь к специалистам компании «Газметаллпроект», которые помогут определиться с типом системы и ассортиментом элементов для обустройства эффективной кровельной вентиляции.
