Обустройство вытяжки для очага в беседке
Обустройство вытяжки для очага в беседке

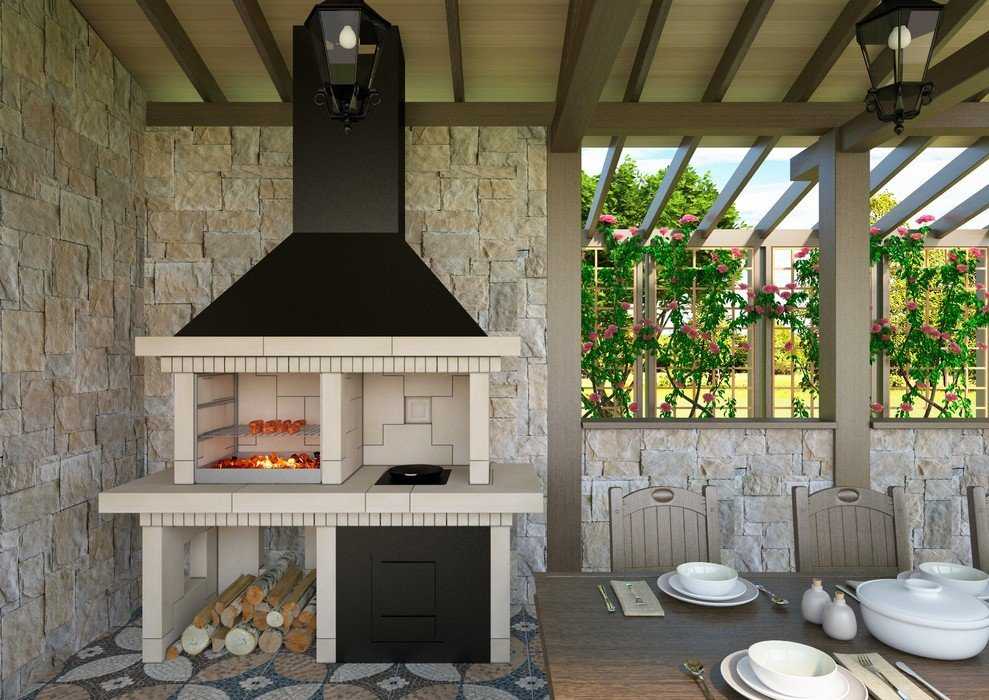

Беседка с очагом наверняка станет настоящим украшением вашего участка. В ней вы и ваши гости смогут не только спрятаться от палящего солнца или проливного дождя, но также и обогреться в холодную погоду и приготовить замечательные блюда на углях. Вместе с тем, беседка с барбекю обязательно должна быть оснащена системой вытяжки, поскольку работа очага непременно будет сопровождаться выделением большого количества дыма. О том, как это сделать правильно, и пойдет речь в данной статье.
Вытяжные зонты
Это, пожалуй, самый простой способ. Указанные конструкции вполне можно приобрести в ближайшем строительном магазине. Там можно найти модели различных форм и размеров. Но если вы хотите сэкономить, то без особых проблем можете и изготовить вытяжной зонт собственными руками.
Указанная конструкция состоит из трех частей:
- сборник дыма;
- труба;
- зонтик.
Первая деталь наиболее важна и, как становится понятно уже из названия, служит она для улавливания основной массы дыма. Она имеет форму усеченной пирамиды с прямоугольным или квадратным сечением. В нижней части ее размер должен хотя бы немного превосходить габариты самого очага. Чаще всего изготавливается данный элемент из нержавеющей стали.
После того, как весь дым будет собран, его необходимо вывести за пределы беседки. Для этой цели используется труба. Ее длина должна быть на пятьдесят сантиметров длиннее расстояния между сборником дыма и крышей. Сечение трубы может быть как круглым, так и прямоугольным. Это зависит от конфигурации предыдущей детали. Не забывайте, что часть описываемого элемента будет выходить за пределы беседки, а значит, избежать контакта с атмосферными осадками не удастся. Поэтому идеальным материалом будет оцинкованная нержавеющая сталь.
Огромное значение имеет зонтик вытяжки. Он монтируется сверху трубы и необходим для того чтобы атмосферные осадки не попадали внутрь.
Благодаря минимальному количеству составных частей, описанная конструкция очень легко монтируется и практически не подвержена поломкам. Плюс к этому, многие пользователи отмечают ее высокую эффективность.
Кирпичные вытяжки
Такой вариант придется по душе любителям монументального стиля. В этом случае очаг или мангал составляют с вытяжкой единое целое и часто монтируются еще на этапе строительства беседки. Но если разобраться, то данная конструкция ничем не отличается от предыдущей. Она также состоит из сопла, трубы и зонтика, но первые два элемента изготавливаются из кирпича.
Если вы собрались изготовить такую вытяжку самостоятельно, то обязательно следует учитывать ряд особенностей. Во-первых, не забывайте, что во время работы очаг нагревается. Поэтому, если вы будете использовать обычный кирпич, то со временем он растрескается, что в лучшем случае приведет к выходу мангала из строя, а в худшем – к его полному разрушению.
Во-вторых, обязательно используйте армирующую сетку. Это сделает конструкцию более долговечной и прочной. Если вы будете заказывать недорогие беседки для дачи на нашем сайте, то сможете получить полностью готовую конструкцию уже с вытяжкой.
вытяжной зонт над мангалом, сборка и установка
Всё большую популярность набирают беседки с местами под очаг, которые могут прослужить людям многие десятилетия. Главное, чтобы при строительстве соблюдались необходимые нормы пожарной безопасности. Вытяжка для мангала является довольно важным элементом постройки. Для беседок открытого типа также рекомендуется сооружать такую конструкцию.
Содержание
- Виды вытяжек
- Выбор материала
- Беседки со складным мангалом
- Металлические дымоходы
- Преимущества вытяжного зонта
- Кирпичные мангалы
- Варианты размещения
- Советы по эксплуатации
- Вытяжка с дымосборником и мангалом: фотогалерея
Виды вытяжек
Обычно вытяжки для гриля делают из металла или кирпича.
Каждому типу присущи свои недостатки и преимущества. Если за основу брать листовую сталь, то лучше выбирать нержавейку. Другим материалам необходим регулярный уход, иначе маленькие кусочки ржавчины будут попадать в готовящуюся на мангале еду. Вытяжка из металла обладает довольно высокой аэродинамикой. Это помогает дыму быстро покидать помещение.
Устройство выполняется в виде зонта. Довольно часто мангал с вытяжкой для беседки декорируют, чтобы он стал частью интерьера помещения. Площадь среза зонта должна быть больше, чем площадь гриля на 30%. Так оборудование будет работать эффективно. Желательно, чтобы конструкция предусматривала наличие вентилятора. Дымоходы из кирпича сооружают намного реже. Их довольно тяжело собрать, а также материал имеет большой вес. Зачастую такие вытяжки делают в кирпичных беседках.
Выбор материала
Вытяжку для мангала в помещении выполняют из кирпича или металла. Кирпич обычно применяется для стационарных конструкций, где гриль тоже сделан из этого материала.
Такие дымосборники отлично выглядят, но их тяжело очистить от копоти и сажи. Иногда полностью вычистить так и не получается.
Чтобы соорудить дымоход для барбекю, желательно иметь необходимые навыки по кладке кирпича. Цена такой конструкции намного выше, чем у вытяжного колпака из металла, именно поэтому люди зачастую устанавливают металлическую принудительную вытяжную вентиляцию. У такой конструкции есть ряд преимуществ:
- 1. Монтаж дымоуловителя очень простой. Его можно выполнить самостоятельно, не имея никаких навыков.
- 2. Дымосборник и труба мало весят.
- 3. Относительно низкая стоимость.
- 4. Гладкая поверхность, что значительно упрощает чистку конструкции.
- 5. Можно выбрать любую форму установки.
Вытяжку для мангала своими руками можно собрать буквально за один день.
Беседки со складным мангалом
Зачастую в зимний период беседки оставляют открытыми. Все внутренние покрытия остаются под воздействием экстремальных условий, поэтому складной мангал считается для беседки наиболее подходящим вариантом. На весь период холодов его можно перенести в тёплое место. Стационарный очаг такой возможности не даёт.
У складного варианта есть определённые преимущества:
- 1. После приготовления пищи его можно убрать из беседки, чтобы он не мешал.
- 2. Если еда готовилась под открытым нёбом, и внезапно испортилась погода, то такую конструкцию легко можно перенести под крышу.
Нужно помнить, что в помещениях со складным мангалом запрещено применение деревянного пола.
Идеально, если перекрытие выполнено из бетона. У таких очагов обычно имеются отверстия в нижней части. Это помогает обеспечивать нормальную циркуляцию воздуха. Также они позволяют вычищать короб от сажи. Но этот же факт повышает риск возникновения пожара, если беседка имеет деревянные полы.
Огромным преимуществом такой конструкции является то, что её можно использовать без вытяжной системы. Особенно это касается открытых беседок. Чтобы необходимости в дымосборнике не возникло, сооружение делают без какой-либо одной стены. Для закрытых беседок наличие вытяжки обязательно (даже со складным мангалом). Также это относится и к кирпичным очагам.
Металлические дымоходы
Сбор и вывод продуктов сгорания из помещения является основной функцией дымохода. Для наибольшей эффективности выполнения этой задачи вытяжка должна быть установлена непосредственно над очагом и иметь гладкую поверхность, так как любые неровности ухудшают тягу.
Следует использовать листовую сталь для изготовления дымосборника. Из этого материала выполняют вытяжные зонты.
Конструкция зонта чем-то может напоминать некую воронку. Площадь основания необходимо делать в два раза больше, чем у мангала. Чтобы увеличить скорость забора дыма, в конструкцию добавляют вентиляторы и фильтры (они могут быть механическими или электрическими). Во время монтажа следует применять изолирующие плёнки, а также различные составы.
Вентиляторы и фильтры можно не включать в систему, если беседка эксплуатируется только летом.
Преимущества вытяжного зонта
Вытяжной зонт представляет собой довольно простую конструкцию. Его можно купить в готовом виде или же сделать самостоятельно. Идеально, если во время сборки будет использоваться проект.
Нужно помнить, что входное отверстие вытяжки должно быть в 2 раза больше, чем мангал.
Минимальную толщину листового оцинкованного металла нужно предусматривать в 2 мм. Также можно использовать в качестве основного материала медные листы. Многие люди для простоты монтажа берут готовые трубы. Часто они сделаны из асбестоцемента. Применение такого материала рядом с открытым огнём опасно для здоровья.
Основные преимущества металлических зонтов:
- 1. Простая сборка и монтаж.
- 2. Внешний вид у них довольно привлекательный.
- 3. Не требуется создавать особые условия для эксплуатации.
- 4. Подходит практически для каждого очага.
Самостоятельно соорудить вытяжную конструкцию из металла не составит особого труда. Но если ранее не было такого опыта, то лучше выбирать наиболее простой тип.
Кирпичные мангалы
Конструкция вытяжек для кирпичных мангалов более сложная.
Такие устройства, кроме эффективного выполнения основной своей функции, должны быть достаточно привлекательны на вид. У конструкции есть свои неоспоримые преимущества:
- 1. Стенки дымохода практически не нагреваются. Нет опасности обжечься.
- 2. Дым выводится за пределы строения намного быстрее, чем с металлическими дымоуловителями. Это обусловлено монолитной конструкцией.
- 3. Имеет отличный внешний вид.
- 4. Такие вытяжки легко ремонтировать и эксплуатировать.
- 5. Они совмещают функции дымосборника и жарочной панели.
Но стоимость кирпичных дымоуловителей намного выше металлических. Если человек не имеет навыков кладки, то затраты увеличатся за счёт найма специалистов. Также нужно помнить, что вытяжки из такого материала довольно тяжёлые и большие, поэтому в маленьких беседках их сооружение нецелесообразно. Для строительства необходимо использовать только огнестойкий кирпич. Раствор делается из песка и глины в пропорции 3/7.
После сушки эта смесь обретёт отличную прочность.
Варианты размещения
Во время изготовления мангала с вытяжкой следует довольно тщательно продумать его будущее местоположение, потому что чаще всего такие конструкции стационарные. Изделие нужно разместить там, где оно не будет мешать во время проведения дачных работ или отдыха. При этом следует помнить об эстетичности дымохода. Он должен хорошо вписываться как в интерьер постройки, так и в ландшафт приусадебного участка (если беседка открытого типа).
Конструкцию дымосборника необходимо выбирать исходя из особенностей беседки. Но есть некоторые основные правила, рекомендуемые к выполнению. Желательно мангал с вытяжкой из металла устанавливать после обработки беседки специальными составами, повышающими огнеупорность. Если брать пожаробезопасность, то требуется, чтобы постройка была выполнена из кирпича или металла. Деревянную беседку можно защитить специальным негорючим лаком.
youtube.com/embed/glPQh4z3kSw?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Вытяжка из листового металла зачастую монтируется по центру так, чтобы стены и перекрытия сооружения не нагревались. Мангал из кирпича устанавливается под стенкой. Это значительно экономит пространство, а также упрощает вывод дымохода на крышу.
Советы по эксплуатации
Бывает такое, что даже после монтажа дымоотводящей системы в беседке остаётся большое количество дыма. Обычно это не связано с неправильной установкой или конструкцией вытяжки. Слабая тяга может быть из-за маленькой температура отработанных газов. Такое обычно происходит только в начале приготовления пищи.
Проблема решается сама собой после полноценного разгорания огня. Если температура горения достаточно высока, а дым всё равно остаётся в помещении, следует подумать, достаточно ли высоты трубы. Необходимо, чтобы дымоход возвышался над коньком кровли.
Поблизости не должно быть высоких построек или деревьев, способных снизить тягу. Чаще всего хватает высоты в полтора метра. Но проблема не всегда может быть в этом. Иногда она заключается в сечении трубы. Желательно, чтобы квадратная труба имела ширину в 26 см. Минимальный диаметр круглой должен составлять 15 см.
Вытяжка для мангала — это отличный дополнительный элемент, повышающий комфорт всем, кто находится в помещении во время приготовления пищи. Всё довольно просто сделать самостоятельно. Также есть возможность заказать изготовление конструкции по предоставленному проекту.
Удобно применять съёмную вытяжку и разборной очаг. В таком случае дымоход будет стационарный, а зонт и мангал убираться на холодный период.
Для такой цели желательно применять болтовые соединения. Хранить разобранные модули можно в подсобном помещении или в гараже. Также стоит соорудить и разборной мангал. Но при этом следует обращать внимание на ширину листа.
Чем больше толщина металла, тем дольше очаг прослужит. Если хранить конструкцию в условиях постоянной влажности и температуры, то коррозийных образований практически не будет.
Вытяжка с дымосборником и мангалом: фотогалерея
Trade-Wind® серии 7200 66-дюймовая вытяжка для барбекю на открытом воздухе из нержавеющей стали
Обзор продукта
Уникальный дизайн вытяжки для барбекю
Простота конструкции и функции
Доступны размеры 36”, 42”, 48”, 54”, 60”, Ширина 66” и 72″
Великолепные пропорции: глубина 32” внизу, глубина 15″ вверху, колпак высотой 24″ обеспечивает исключительную площадь улавливания
Дизайн промышленных дефлекторных фильтров из нержавеющей стали придает профессиональный вид и улучшает производительность
Долговечное качество
Два или четыре двигателя с внутренним уплотнением обеспечивают производительность 1200 или 2300 кубических футов в минуту
Толстая коммерческая нержавеющая сталь (марка #304, калибр 22) фильтры на более крупных моделях)
Галогенные лампы мощностью 50 Вт с регулируемой яркостью
Дополнительные встроенные вентиляторы обеспечивают 1266 кубических футов в минуту
Простая установка и очистка
максимальная ничья)Все вытяжки с внутренними воздуходувками предварительно подключены и собраны
Только верхнее 10-дюймовое круглое выпускное отверстие (два 10-дюймовых на более крупных моделях), для заднего выброса используйте 10-дюймовое колено под углом 90 градусов
Опционально 2 шт.
(шириной 18 дюймов) или двойные (шириной 30 дюймов) крышки воздуховодов для потолка высотой до 10 футов или дополнительные крышки воздуховодов для потолка высотой до 12 футов
Прочные, пригодные для мытья в посудомоечной машине, промышленные дефлекторные фильтры из нержавеющей стали
Полностью из нержавеющей стали внешний дизайн легко поддерживать в чистоте и устраняет жироуловители
Дополнительные функции
(Внешний вентилятор НЕ входит в комплект)
(x2) Переменный ток 5 А, бесступенчатое управление для внешнего вентилятора
3 Галогенные лампы с регулируемой яркостью (лампы в комплекте)
8 Двойные перегородки из нержавеющей стали #304 7 1000 ” Круглые стартовые хомуты, требуется 2 воздуховода 10”
Дизайн
Невиданное ранее сочетание функциональности и красоты.
Качество
Мы изготавливаем наши капоты и подкладки из лучших материалов.
Производительность
Наши продукты отличаются высокой мощностью, но при этом бесшумны и эффективны.
Опыт
С 1950 года мы стремимся быть инновационным лидером в области вентиляции для кухонь и ванных комнат.
Надежность
Мы предлагаем 3-летнюю гарантию, и вся наша продукция сертифицирована UL или ETL в США и Канаде.
Люди
Наши профессионалы делают разницу.
*Trade-Wind® отказывается от какой-либо ответственности за подразумеваемые гарантии или за случайные или косвенные убытки, если это разрешено законом. Нет никаких подразумеваемых гарантий товарной пригодности или пригодности для конкретного использования или цели. Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые варьируются от штата к штату.
Полезные документы
Инструкции по установке и Руководство по уходу за пользователем
Спецификационная лист
Технические характеристики
| Тип фильтра: | БЕЗОПАСНОСТЬ БЕЗОПАСНОСТЬ НЕПАРИТЕЛЬНАЯ СТАЛЬНАЯ СТАЛЬНАЯ СТАЛЬНАЯ СТАВА | 99999999999999999999999999999999999999999999999999990 | 0 | 0 | 0 | 0 | 00990090 | 0 | 0 | 0 | 0 | 0900 | 9999999999900.
| Ширина (дюймы) | 66 | |||||||||||
| Цвет прибора | Нержавеющая сталь | |||||||||||
| Цвет Отделка Название | Нестандартная сталь | |||||||||||
| Диапазон капота тип | Настенный монтирован | |||||||||||
| Одобренная на открытом воздухе | Да | |||||||||||
| . 148 | ||||||||||||
| Voltage | 120 | |||||||||||
| Amp | 15/20 | |||||||||||
| Frequency | 60 |
shipTrade-Wind® S7200 Series 72″ Stainless Steel Outdoor Barbecue Grill Hood | Big Sandy Супермаркет
Обзор продукции
Отличительный дизайн
Простота конструкции, которую предпочитают домовладельцы и строители
Доступны размеры шириной 36″, 42″, 48″, 54″, 60″, 66″ и 72″
Широкие пропорции 32″ Глубина вкладыша обеспечивает исключительную площадь улавливания
Дизайн промышленных дефлекторных фильтров из нержавеющей стали придает профессиональный вид
Соответствующие телескопические крышки воздуховодов из нержавеющей стали доступны для одинарных и двойных вытяжных шкафов
Новые модели имеют верхние размеры 15 дюймов для улучшения внешнего вида и производительности
Непревзойденное качество
Мощные внутренние воздуходувки обеспечивают производительность 1200 или 2300 куб.
футов в минуту Фильтры перегородки размером 12 на 14 дюймов для повышения производительности (шесть или восемь фильтров на более крупных моделях)
Галогенные лампы мощностью 50 Вт с регулируемой яркостью
Дополнительные встроенные воздуходувки обеспечивают 1266 кубических футов в минуту
Простота установки и очистки
Модели с выносными воздуходувками предварительно смонтированы для использования с большинством встроенных или внешних воздуходувок
Все вытяжки с внутренними воздуходувками предварительно намотаны и готовы к установке
Конвертируемый выпуск для верхней или задней вентиляции, 10-дюймовый круглый или два 10 дюймов для более крупных моделей
Прочные, пригодные для мытья в посудомоечной машине промышленные дефлекторные фильтры из нержавеющей стали
Внутреннее исполнение полностью из нержавеющей стали легко содержать в чистоте и устраняет жироуловители
Дополнительные функции
Вытяжки для барбекю имеют глубину 15 дюймов в верхней части и 32 дюйма в нижней части
72-дюймовые вытяжки из нержавеющей стали — внешние вентиляторы (внешний вентилятор не входит в комплект)
5 (x2) регулируемых усилителей, бесступенчатое управление внешним вентилятором
3 с возможностью регулировки яркости Галогенные лампы мощностью 50 Вт (лампы в комплекте)
Фильтры перегородки из нержавеющей стали марки 8 #304 (полный нижний фильтр)
Одиночное 10-дюймовое круглое пусковое кольцо (требуется x 1 10-дюймовый воздуховод)
Трансформируемое нагнетание — верхняя и задняя вентиляция опции
Опциональные новые телескопические крышки воздуховодов для одинарных и двойных вытяжных колпаков для барбекю
Дизайн
Невероятное сочетание функциональности и красоты
Качество
Мы изготавливаем наши капюшоны и подкладки из лучших материалов.
Производительность
Наши продукты отличаются высокой мощностью, но при этом бесшумны и эффективны.
Опыт
С 1950 года мы стремимся быть инновационным лидером в области вентиляции для кухонь и ванных комнат.
Надежность
Мы предлагаем 3-летнюю гарантию, и вся наша продукция сертифицирована UL или ETL в США и Канаде.
Люди
Наши профессионалы делают разницу.
*Trade-Wind® отказывается от какой-либо ответственности за подразумеваемые гарантии или за случайные или косвенные убытки, если это разрешено законом. Нет никаких подразумеваемых гарантий товарной пригодности или пригодности для конкретного использования или цели. Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые варьируются от штата к штату.
Полезная документация
Спецификации, лист
Installation Instructions
Specifications
| Filter Type: | Stainless Steel Baffle Filters |
| Number of Lights: | 3 |
Width (in. |
