Вытяжка для квартиры с приточной вентиляцией: принцип работы и цена — «ЕвроХолод»

Содержание

Установка приточной вентиляции в квартире

Микроклимат в жилом помещении играет важную роль. В процессе жизнедеятельности человек дышит и поглощает кислород, а выдыхает углекислый газ. Недостаток кислорода и повышенное содержание в воздухе углекислого газа способствуют повышению утомляемости, снижению работоспособности и ухудшению самочувствия. Имеющаяся в квартирах вентиляционная система не всегда эффективна, и ее действие зависит от погодных условий. Систематическое нарушения баланса воздуха в помещении может вызвать хронические заболевания. Проветривание жилого помещения не всегда удобно и не всегда дает желаемый результат. Кроме того, в больших городах качество воздуха зачастую бывает неудовлетворительным из-за большого количества автомобилей и промышленных предприятий.

Приточная вентиляция в квартире

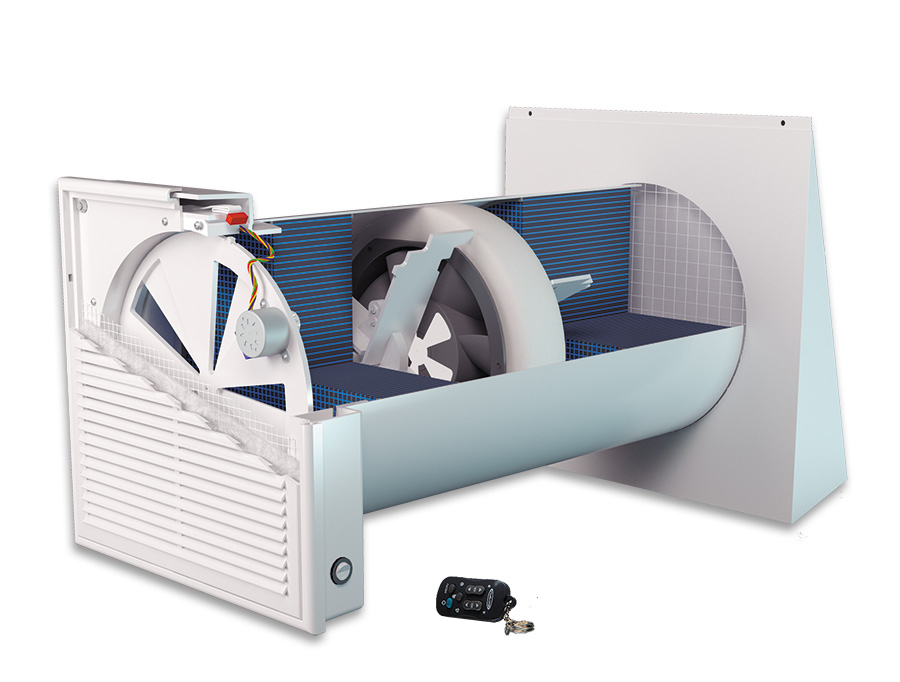

Для стабильного поддержания микроклимата в квартире на должном уровне сегодня все чаще устанавливают приточную вентиляцию. Она обеспечивает беспрерывный поток свежего воздуха и позволяет человеку оставаться здоровым, сохранять работоспособность и быть активным. Приток свежего воздуха с улицы обеспечивается такими устройствами, как бризер. Это современная, высокотехнологичная и компактная техника позволяет не только обеспечить приток воздуха с улицы, но и произвести его очистку с помощью фильтров, установленных внутри. Система фильтров позволяет избавиться от крупной, средней и мелкой (НЕРА фильтр) пыли, а угольный фильтр очистит воздух от вредных газов и неприятных запахов. В зимнее время года встроенный нагреватель в бризере осуществит подогрев свежего воздуха до заданной температуры. Управление режимами работы бризера осуществляется с помощью пульта дистанционного управления. Конструкция этого устройства компактна, не занимает много места и имеет настенное исполнение.

Аргументы «за»

Целесообразность установки в квартире приточный вытяжной вентиляции очевидна. С помощью бризера отпадает необходимость в открытии окон для поступления свежего воздуха. Наличие многоступенчатой фильтрации позволяет очистить поступающий воздух от неприятных запахов, пыли, а также пыльцы и аллергенов. Встроенный внутри блока керамический нагреватель позволяет производить подогрев входящего воздуха в зимнее время до заданной пользователем температуры и поддерживать ее в автоматическом режиме на комфортном уровне. Во многих бризерах используется фотокаталитический фильтр, который не только задерживает бактерии, вирусы и вредные микроорганизмы, но и уничтожает их. Современные бризеры имеют ультразвуковой увлажнитель, который позволяет увлажнять очищенный воздух с улицы, что особенно актуально в зимнее время.

Аргументы «против»

Когда речь заходит об аргументах против установки приточной вентиляции, то всегда называются финансовые расходы. Они связаны с приобретением самого устройства, его монтажа и эксплуатацией (бризеры питаются от электросети). Однако ничто не ценится так дорого как здоровье: свое собственное и близких.

Сложности установки

В квартирах в качестве приточной вентиляции устанавливаются бризеры. Сложность их установки состоит в том, что в стене необходимо просверлить отверстие (канал). Размеры этого отверстия зависят от выбранной модели и обычно имеют значение 200 мм. Канал термоизолируется с помощью морозостойкого герметика. Снаружи на отверстие устанавливается решетка для предотвращения попадания внутрь квартиры посторонних предметов и насекомых. После выполнения канала монтируется сама приточная установка. Она устанавливается с помощью креплений на стену, и подключается к электросети.

Классические вытяжки

Классические вытяжки относятся к устройствам вытяжной вентиляции. Они способны эффективно производить очистку воздуха в кухонном помещении. Эти устройства могут работать в двух режимах: аспирации и рециркуляции. В режиме рециркуляции воздух очищается с помощью расположенных внутри устройства фильтров и возвращается кухонное помещение. В режиме аспирации загрязненный воздух из кухонного пространства через вентиляционные каналы отводится наружу. Для большей эффективности работы вытяжки необходимо обеспечить приток свежего воздуха. Наличие в квартире приточной вентиляции и классической вытяжки позволяет максимально быстро и эффективно производить очистку воздуха.

Техника Elikor

Компания Elikor специализируется на выпуске мощных и надежных кухонных вытяжных устройств. По конструктивному исполнению вытяжки могут быть купольными, без купола, встраиваемыми, наклонными, кантри, подвесными, островными и угловыми. Для большей комфортности и эффективности изделия имеют несколько (до 4) скоростей, низкий уровень шума и оборудованы встроенными лампами, которые освещают рабочую зону под вытяжками. Цветовая гамма окраски изделий позволяет без труда интегрировать их в любой кухонный дизайн. Управление устройством осуществляется с помощью кнопок слайдеров или сенсорных кнопок.

Обзор приточно-вытяжных вентиляций в квартире

В данном обзоре  опишем этапы устройства в квартире приточно-вытяжной вентиляции. Вентиляцию будем рассматривать механическую приточно-вытяжную с рекуперацией теплоты, высокоэффективную.То есть воздух в квартиру подается  и удаляется принудительно . Нагрев воздуха происходит с помощью роторного рекуператора теплоты (за счет теплого выбрасываемого воздуха).

Ниже фото квартиры, где была установлена приточно-вытяжная система. Квартира расположена на первом этаже 10 этажного дома. В квартире имеется свое подвальное помещение.

Этап 1. Проект.

Проект выкладывать не будем т.к. эта информация является  интеллектуальной собственностью. Приведем принципиальную типовую схему.

В процессе проектирования происходит обследование помещения, разработка схем проекта, согласование всех элементов с заказчиком, подготовка окончательных спецификаций и смет. После чего на объект выезжает замерщик (жестянщик) и выверяет все окончательные размеры фасонных деталей (статические камеры, тройники, переходы и т.д).



Этап. 2. Заказ материалов и доставка их на объект.

Все материалы из металла заказывается на заводе. Если заказчик настаивает на применении металлических воздуховодов, то там же и можно изготовить и воздуховоды. Мы настоятельно рекомендуем применить гибкие теплозвукоизолированные воздуховоды. Доставку металлических воздуховодов желательно осуществить грузовой машиной с закрытым кузовом, что бы исключить загрязнение воздуховодов изнутри. Если нужно сэкономить, то возможна доставка воздуховодов способом, показанным на фото ниже. Правда в этом случае, если Вы попадете под дождь, придётся чистить воздуховоды от грязи. А сделать это изнутри воздуховода не просто.

Этап 3. Отверстия.

Все отверстия выполняются с помощью алмазных буров. Отверстия в этом случае получаются очень ровными. При алмазном сверлении отсутствуют высокие шумы и пыль.

Единственный минус это стоимость сверления. Например, за 10-12 отверстий придется оплатить порядка 250 у.е. 12 отверстий, возможно, просверлить в бетонной стене за один рабочий день.

На фото ниже отверстие в наружной стене.

На фото ниже отверстия в межкомнатной стене.

Как видим возможно сверление отверстий для вентиляции уже с проложенной электрикой.

Отверстия в перекрытии.

Отверстия в наружных стенах закрываются вентиляционными решетками для забора и выброса воздуха. Решетка для выброса воздуха должна быть обязательно инерционной и предотвращать проникновение уличного воздуха в помещение при выключенной вентиляционной установке (внизу слева).

Этап 4. Монтаж воздуховодов, статических камер и изоляция.

Данный этап выполняется после выполнения строительных работ по сверлению отверстий при наличии на объекте всех готовых воздуховодов и фасонных камер под вентиляционные решетки.

На всех ответвлениях обязательна установка регулирующих заслонок. Заслонки бывают двух типов изготовления. Заводские и самодельно-заводские. Заслонки заводские (импортные) качественнее, чем самодельные. При работе системы вентиляции с данными заслонками практически исключены шумы. Самодельные же заслонки иногда просто разваливаются при монтаже еще до пусконаладочных работ, а так же возможны посторонние шумы при работе вентиляции на высоких скоростях.



Все стыки фасонных деталей тщательно изолируются алюминиевой фольгой. На ней, кстати, тоже не стоит экономить. Так как если она со временем отклеится, то возможно появление свиста в системе вентиляции.

На фото ниже самодельные заслонки.

На фото ниже плоские металлические воздуховоды.

Раскладка вентиляции с выводами под статические камеры для вентиляционных решеток.

Подрешетник или статическая камера с изоляцией.

Этап 5. Зашивка воздуховодов.

Данные работы производят строители отделочники. Очень важно, что бы качество работ по обшивке гипсокартонном было высокое. В противном случае вентиляционные решетки будут неплотно прилегать к гипсокартону и будут видны щели.

Зашитый воздуховод с отверстиями под вентиляционные решетки.

Этап 6. Установка вентиляционных решеток.

Ниже приведены фотографии уже готового объекта с установленными решетками. Но не нужно забывать, что еще необходимо произвести пусконаладочные работы и смонтировать вентиляционную установку.

В проекте были применены современные вентиляционные решетки щелевого типа Systemair (Швеция).

Торцевые решетки. В этом случае зашивается только ступенька с одной стороны комнаты, а остальное пространство потолка остаётся без изменений по высоте.

В детской комнате установлены две решетки. Приточная и вытяжная. Воздуха в эту комнату подаем немного больше чем в другие помещения.

Ниже фото с потолочными однощелевыми решетками. В данном случае они вытяжные (две штуки) и забирают воздух из помещения  кухни.

Потолок кухни с вытяжными решетками.

Ниже на фото видна кухонная вытяжка. Она кстати, обязательно должна быть связана по системе управления с вентиляционной установкой.

Воздух в помещение спальни (фото ниже) подается по всему периметру из двух щелевых решеток создавая равномерный поток чистого свежего воздуха. Удаление отработанного воздуха осуществляется через щель под дверным полотном. После чего воздух проходит через коридор и окончательно удаляется через кухню, исключая проникновение кухонных запахов в другие помещения.

Так выглядит однощелевая решетка Systemair на 1 щель. Размер решетки 1200мм.

Еще один из важных моментов. Если в квартире есть гардеробная, то в ней обязательно должна быть вытяжка, которая удаляет запахи от уличной одежды, обуви и т.д. Она осуществляется в этом случае через круглый вытяжной диффузор. Обратите внимание на то, что рядом с диффузором располагается люк для сервисного обслуживания и пуско-наладки вентиляционной системы. Данных люков в квартире может быть несколько от 2 до 10 штук. Обычно их скрывают в шкафах, кладовых и т.д. Но быть они должны обязательно. За ними скрывается вентиляционная заслонка.

Люк для обслуживания и наладки. Люки могут быть и скрытые. Все по желанию заказчика. Устанавливают данные люки отделочники по заданию проектировщика, которое прилагается вместе с проектом.

Кстати управление вентиляционной установкой возможно как с самой установки так и с удаленной панели управления. В данном случае панель была принята удаленная и установлена в коридоре.

Панель управления с ЖК дисплеем современная и стильная.

Этап 7. Монтаж вентиляционной установки.

Вентустановка принята с роторным утилизатором теплоты Systemair (Швеция).

Вентиляционная установка была смонтирована в подвальном помещении. Все подводки осуществлялись гибкими теплозвукоизолированными воздуховодами. Установка горизонтального исполнения. Кстати исполнение очень неудобное и занимает очень много места. Обычно данный тип установок располагают на чердаках.

В установке для увеличения срока службы стандартных фильтров в вентиляционной установки был установлен предварительный фильтр грубой очистки воздуха степени G4. В идеале желательно не устанавливать предварительный фильтр т.к. он создает дополнительное сопротивление, а в следствии увеличивается нагрузка на вентилятор и появляется шум. Обратите внимание, что на фильтре скопился конденсат. Со временем он накапливается и капает. Неотъемлемой частью устройства вентиляции является теплоизоляция необходимых участков воздуховодов и фасонных деталей.

Предварительный фильтр после 1 недели использования вентустановки в зимний период.

Этап 8. Пуско-наладка вентиляционной системы.

Один из самых важных этапов устройства вентиляции в квартире. Необходимо сбалансировать и отрегулировать всю механическую и естественную систему вентиляции согласно проектным расходам воздуха и достичь полного отсутствия шумов в спальных комнатах.

Пуско-наладка осуществляется с помощью простого прибора под названием анемометр.

Как видим, что бы смонтировать систему вентиляции необходимо затратить много время и выполнить минимум восемь этапов. Экономить на системе не стоит т.к. дешевые системы потребляют много электроэнергии и очень шумны. Лучше вообще не делать вентиляцию, если вы сильно ограничены в бюджете.

Применяйте только материалы известных компаний, где можно ознакомиться со всеми техническими данными материалов (решеток, диффузоров, воздуховодов, заслонок, фильтров и т.д.). При проектировании необходимо обязательно обращають на это внимание. Не экономьте на проекте. Без проекта Вы вряд ли добьётесь желаемого успеха. Только опытные проектировщики могут подсказать Вам все нюансы, а их в этом деле весьма много.

В результате после устройства вентиляции в квартире мы получаем:

  • отсутствие шумов с улицы;
  • отсутствие пыли с улицы;
  • :отсутствие необходимости проветривания помещений;
  • свежий воздух в квартире 24 часа в сутки;
  • поступление необходимого количества воздуха для кухонного зонта;
  • идеальную работу естественной вытяжки без применения шумных вытяжных вентиляторов;
  • отсутствие перетока в жилые комнаты кухонных запахов.
  • здоровый цвет лица на протяжении всего пребывания человека в квартире;
  • необходимое для человека количество кислорода.
