Вентиляция на кухне
В обычной квартире помещения подразделяются на жилые (гостиная, спальни) и подсобные (ванная, туалет, кухня).В плане вентиляции они различаются принципиально. В жилые комнаты надо подавать свежий воздух, а из подсобных помещений – удалять загрязненный.
Источником загрязнения воздуха на кухне являются: углекислый газ (при газовой плите), пары воды (газовая плита, приготовление пищи, сушка белья и т.д.) и различные запахи.
В обычных жилых домах постройки СССР и современных применяется так называемая «естественная вентиляция», при которой нет механических вентиляторов, а движение воздуха происходит за счет природных факторов – перепада температуры внутри и снаружи здания (в холодный период года) и ветра.
Обычно из «оборудования» естественной вентиляции на кухне есть только вытяжные каналы для удаления грязного воздуха. Это просто воздуховоды, идущие из кухни или прямо на крышу/чердак в малоэтажных домах, или «спутники», по которым воздух попадает в сборный вытяжной канал и затем по нему уходит в атмосферу.
В принципе, в квартире надо создать поток воздуха из жилых комнат к вытяжным каналам на кухне, в туалете и ванной, чтобы запахи и грязный воздух не могли распространяться по всей квартире.
Ясно, что из квартиры может уйти в атмосферу ровно столько воздуха, сколько туда поступает свежего (принцип замещения).
В традиционных системах естественной вентиляции раньше подразумевалось, что для компенсации вытяжки (110-140 куб.м./час) из квартиры вполне достаточно «естественных» щелей в старой деревянной столярке (окнах). Обычно так и было, щелей было достаточно, приходилось даже заклеивать окна для ограничения притока.
Картина резко меняется при замене старых окон на новые герметичные со стеклопакетами – приток падает раз в десять и вытяжка начинает работать плохо. Последствия известны – духота, конденсат и даже плесень, плохое качество воздуха.
Из всего сказанного вытекают совершенно очевидные рекомендации по организации вентиляции в обычной квартире в городском многоэтажном доме с герметичными окнами.
Нельзя перекрывать вытяжные каналы ни вам, ни вашим соседям для установки того же холодильника на место вентиляционного короба.
Если вы поставили механический осевой вентилятор на вытяжку на кухне, он должен работать постоянно. В выключенном состоянии он только перекрывает мотором и лопастями бОльшую часть проходного сечения и мешает воздуху из кухни уходить наружу.
Если вы поставили надплитный кухонный зонт, то эффективно он будет удалять грязный воздух только во время работы. При остановке он обычно почти полностью блокирует работу вытяжного канала. Из-за высокого шума постоянно он работать не будет, поэтому надо предусмотреть «обратный клапан», который откроет вытяжной канал при неработающем зонте.
И самое главное. Для эффективной работы вытяжки должен быть организован эквивалентный приток воздуха. Это могут быть приточные клапаны в жилых комнатах, режим «щелевого проветривания» и другие способы разгерметизации окон с помощью фурнитуры.
Категории: Термины и определения
0
Теги: вентиляция на кухне | герметичные окна | кухонный зонт | естественная вентиляция | конденсат | окно | обратный клапан | щелевое проветривание
Естественная вентиляция « Вита Групп — системы вентиляции, системы кондиционирования, холодильные системы, системы пылеудаления
Естественная вентиляция Система естественной вентиляции в частном доме работает следующим образом.
В старых домах, квартирах свежий воздух с улицы проникает в жилые комнаты через неплотности в деревянных окнах, затем через переточные отверстия в дверях (обычно щель между краем двери и полом) доходит до кухни и санузлов и выходит в канал естественной вентиляции.
Основное назначение такой вентиляции – это удаление продуктов горения газа, влаги и запахов из кухни и санузлов. Жилые комнаты в такой системе вентилируются недостаточно. В комнатах для проветривания приходится открывать форточки.
В случае применения в доме современных герметичных конструкций окон, для притока свежего воздуха можно устанавливать в наружных стенах комнат или в окнах специальные приточные клапаны.
Часто приточные клапаны не делают даже в новых домах. Для притока воздуха приходится постоянно держать приоткрытыми створки окон, в лучшем случае, устанавливая для этого на окна фурнитуру «микропроветривания». (Сначала выбираем и платим деньги за герметичные окна с несколькими уровнями уплотнений для защиты от холода, шума и пыли, а затем держим их постоянно приоткрытыми )
Также часто можно видеть, как в помещениях дома устанавливают герметичные двери, без щели у пола или другого отверстия для прохода воздуха.
Установка герметичных дверей перекрывает естественную циркуляцию воздуха между помещениями дома.
Многие даже не подозревают о необходимости обеспечить постоянный приток свежего воздуха в комнаты и циркуляцию воздуха между помещениями. Установив пластиковые окна и герметичные двери, так и живут в духоте, с конденсатом и плесенью. А в воздухе помещений повышенная концентрация смертельно опасных газов — радиоактивного радона и коварного формальдегида.
Недостатки естественной вентиляции
Все эти открытые форточки, приоткрытые створки, щели в окнах, отверстия-клапаны в наружных стенах и окнах, являются причиной сквозняков, служат источником уличной пыли, аллергенной пыльцы растений, насекомых и уличного шума.
Главный недостаток естественной вентиляции в наших домах — отсутствие контроля и регулирования количества подаваемого и удаляемого из помещений воздуха.
В результате, нередко в доме душно, повышенная влажность воздуха, выпадает конденсат на окнах и в других местах, появляется грибок и плесень.
Обычно, это говорит о том, что вентиляция не справляется со своей задачей — удалять, выделяемые в воздух помещения, загрязнения и избыточную влагу. Количество уходящего через вентиляцию воздуха явно недостаточно.
В других домах зимой чаще наоборот, воздух очень сухой с относительной влажностью менее 30% (комфортная влажность 40-60%). Это свидетельствует о том, что через вентиляцию уходит слишком много воздуха. Поступающий в дом морозный сухой воздух не успевает насытиться влагой и сразу уходит в вентканал. А с воздухом уходит и тепло. Получаем дискомфорт микроклимата помещений и потери тепла.
В летнее время тяга в канале естественной вентиляции уменьшается, вплоть до полного прекращения движения воздуха в канале. Комнаты в этом случае проветривают, открывая окна. Другие помещения без окон, например, ванную, туалет, гардеробную таким способом проветривать не получится. В таких помещениях, которые летом остаются без вентиляции, легко и быстро скапливается влажный воздух, а затем появляется, запах, грибок и плесень.
Как улучшить работу естественной вентиляции
Работу естественной вентиляции можно сделать более экономной, если на входе в вентканал установить автоматический клапан, управляемый датчиком влажности. Степень открывания клапана будет зависеть от влажности воздуха в помещении — чем выше влажность, тем больше открыт клапан.
В комнатах устанавливают приточные клапаны, управляемые датчиком температуры наружного воздуха. С понижением температуры плотность воздуха увеличивается и клапан необходимо прикрывать, чтобы исключить поступление в помещение избыточного количества холодного воздуха.
Следует понимать, что такая местная автоматизация работы каждого отдельного клапана не сможет устранить в полной мере недостатки естественной системы вентиляции в доме. Установка автоматических клапанов лишь немного улучшит работу вентиляции, особенно в зимнее время.
Можно, как минимум, установить на приточных и вытяжных каналах регулируемые решетки и клапаны, и регулировать их вручную, хотя бы два раза в год.
На зимний период прикрывают, а с наступлением тепла вытяжные решетки и приточные клапаны открывают полностью.
В продаже имеются недорогие электронные приборы для домашнего использования, которые измеряют влажность воздуха. Повесьте такой прибор на стену и регулируйте пропускную способность каналов вентиляции, ориентируясь на показания прибора. Поддерживайте оптимальную влажность воздуха в жилых помещениях 40-60%.
Термо-гигрометр для дома, квартиры RST-06018
Термогигрометр бытовой, измеряет температуру и влажность воздуха в доме
Проверьте наличие и размеры вентиляционных отверстий для перемещения воздуха между помещениями в доме. Площадь переточного отверстия для выхода воздуха из жилой комнаты должна быть не менее 200см2. Обычно оставляют щель между краем двери и полом в комнате высотой 2-3см.
Переточное отверстие для входа воздуха на кухню, ванную или в другое помещение, оснащенное вентиляционным вытяжным каналом, должно быть площадью не менее 800см2. Здесь лучше установить вентиляционную решетку в нижней части двери или внутренней стены помещения.
Перемещаясь из комнаты к помещению с вентканалом, воздух должен проходить не более чем через два переточных отверстия (две двери).
Вентиляционные каналы, которые проходят через неотапливаемое помещение (чердак) должны быть утеплены. Быстрое охлаждение воздуха в канале уменьшает тягу и приводит к выпадению конденсата из удаляемого воздуха. Трасса канала естественной вентиляции не должна иметь горизонтальных участков, которые также снижают тягу.
Вентилятор в канале естественной вентиляции
Для улучшения работы естественной вентиляции устанавливают кухонные вытяжки, а также электрические вентиляторы на входе вентканалов. Такие вентиляторы пригодны лишь для кратковременной и интенсивной вентиляции помещений в период значительных выделений влаги и загрязнений. Вентиляторы сильно шумят, их производительность, а значит и электропотребление, превышает величины, необходимые для постоянного проветривания.
Следует заметить, что установка вентилятора в существующий канал естественной вентиляции уменьшает просвет канала.
Авторотация лопастей (вращение под напором набегающего воздуха лопастей не работающего вентилятора) еще больше увеличивает аэродинамическое сопротивление канала. В результате, установка вентилятора заметно уменьшает силу естественной тяги в канале.
Аналогичная ситуация — когда кухонную вытяжку над плитой присоединяют к единственному на кухне каналу естественной вентиляции.
Фильтры, клапаны и вентилятор в кухонной вытяжке практически перекрывают естественную тягу в канале вентиляции. Кухня с выключенной вытяжкой остается без вентиляции, что ухудшает воздухообмен во всем доме.
Чтобы исправить ситуацию, в воздуховод между каналом естественной вентиляции и кухонной вытяжкой рекомендуется помещать тройник с обратным клапаном на боковом отводе. При не работающей вытяжке обратный клапан открывается, обеспечивая свободный проход воздуха из помещения кухни в канал вентиляции.

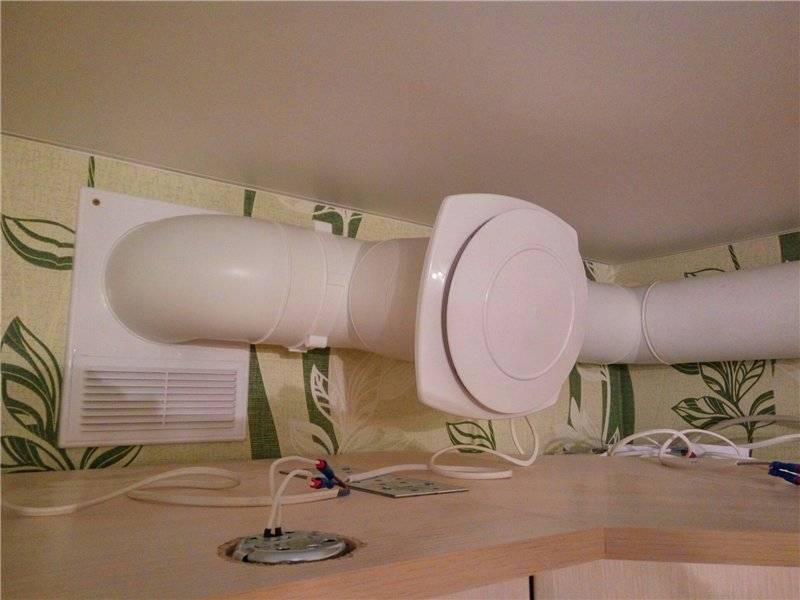

Подключение кухонной вытяжки к каналу вентиляции
Кухонная вытяжка подключена к единственному каналу вентиляции на кухне через тройник на воздуховоде.
За круглой вентрешеткой установлен обратный клапан. При включении вентилятора вытяжки створка клапана поворачивается и перекрывает проход воздуха через вентрешетку.
В продаже имеются вентиляторы, управляемые датчиком влажности. Вентилятор включается при достижении определенного порога влажности в помещении и отключается при её снижении. Все указанные выше особенности работы вентиляторов в системе естественной вентиляции сохраняются и при работе с датчиком влажности.
Работа вентилятора в любом случае приводит лишь к увеличению тяги в вентканале и к снижению влажности в помещении. Но он не способен ограничивать естественную тягу, препятствуя излишней сухости воздуха и потерям тепла зимой.
Кроме того, в системе естественной вентиляции согласованно работают несколько элементов, расположенных в разных частях дома — приточные клапаны, вытяжные каналы, переточные решетки между помещениями.
Включение вентилятора в одном из каналов часто приводит к нарушению режима работы других элементов системы.
Например, приточные клапаны в доме часто не могут пропустить необходимое для работы вентилятора резко возросшее количество воздуха. В результате, при включении вытяжки на кухне, опрокидывается тяга в вытяжном канале в ванной комнате — воздух с улицы начинает поступать в дом через вытяжной канал в ванной.
Естественная вентиляция в частном доме — это система:
простая и дешевая в монтаже;
не имеет каких-либо механизмов, требующих электропривода;
надежная, не ломается;
очень дешевая в эксплуатации — расходы связаны только с необходимостью выполнения периодических осмотров и чисток вентиляционных каналов;
не шумит;
эффективность ее работы сильно зависит от атмосферных условий – большую часть времени вентиляция работает не в оптимальном режиме;
имеет ограниченную возможность регулировки ее производительности, только в сторону снижения воздухообмена;
зимой работа системы естественной вентиляции приводит к значительным теплопотерям;
летом система вентиляции не работает, вентиляция помещений возможна только через открытые окна, форточки;
отсутствует возможность подготовки воздуха, подаваемого в помещение — фильтрации, подогрева или охлаждения, изменения влажности;
не обеспечивает необходимого комфорта (воздухообмена) – что является причиной духоты, сырости (грибков, плесени) и сквозняков, а также служит источником уличной пыли (пыльцы растений) и насекомых, снижает звукоизоляцию помещений.
Вентиляция верхних этажей многоэтажного дома
В многоэтажном доме, как в большом канале вентиляции, существует естественная тяга, под действием которой воздух с первого этажа устремляется вверх по просвету лестниц, на верхние этажи.
Если не предпринимать никаких мер, то уходящий через каналы естественной вентиляции на верхних этажах воздух, будет замещаться загрязненным воздухом первого этажа. Через приточные клапаны на верхнем этаже притока свежего воздуха в помещения не будет. Под действием тяги воздух с первого этажа будет подниматься на верхний этаж и выходить наружу как через вентканалы, так и через приточные клапаны. На верхних этажах дома будем всегда иметь духоту и повышенную влажность, а в доме перепад температур между этажами.
Существует два варианта устройства естественной вентиляции верхних этажей дома.
Вариант первый.
На входе на верхний этаж с лестницы устанавливают входную дверь, которая перекрывает поступление воздуха с нижних этажей и разделяет, изолирует воздушное пространство этажей на независимые блоки.
В этом варианте естественная вентиляция на верхнем этаже выполняется также как и на первом этаже дома.
В жилых комнатах верхнего этажа устанавливают приточные клапаны, а вытяжные каналы делают из санитарного помещения, гардеробной или из холла. Для перемещения воздуха между помещениями верхнего этажа в дверях комнат и санузлов у порога оставляют вентиляционные щели или делают другие отверстия.
Для нормальной работы вентиляции входная дверь на верхний этаж должна постоянно находиться в закрытом положении. Входная дверь на этаж должна быть максимально герметична. Следует позаботиться о том, чтобы герметизировать другие пути перемещения воздуха между этажами — перекрытия, места прохода коммуникаций.
Описанный выше вариант с входной дверью на этаж, обеспечивает наиболее эффективную работу и простое устройство естественной вентиляции верхних этажей дома.
Вариант второй.
В этом варианте, в отличие от первого, входная дверь на этаж не устанавливается. В этом случае приходится выделять и изолировать воздушное пространство не этажа целиком, а каждой комнаты отдельно.
Для этого устанавливают в каждом помещении этажа герметичные двери (без вентиляционных щелей и отверстий).
В каждом помещении верхнего этажа для притока свежего воздуха устанавливают приточный клапан. Для удаления загрязненного воздуха устраивают канал естественной вентиляции, и тоже из каждого помещения.
Для нормальной работы вентиляции двери комнат следует постоянно держать закрытыми.
Второй вариант вентиляции верхних этажей не удобен тем, что приходится увеличивать количество каналов естественной вентиляции. Хотя каналы разных этажей можно совмещать, но все равно система вентиляции получается достаточно сложной.
В обеих вариантах следует учитывать, что полностью перекрыть поступление воздуха на верхние этажи снизу не удается. Поэтому, рекомендуется увеличивать объем удаляемого воздуха через вентканалы верхних этажей.
На верхних этажах высота каналов естественной вентиляции меньше, а значит и величина тяги в них заметно ниже, чем в каналах нижнего этажа. Улучшить тягу можно путем увеличения сечения канала.
На мансарде высота каналов вентиляции получается настолько мала, что не может обеспечить нормативную естественную тягу. В помещениях мансарды для нормальной вентиляции необходима принудительная вентиляция.
Вентиляция в деревянном доме
Интересно, что традиционные для России дома со стенами из бревна или бруса не имеют специальных устройств для вентиляции. Вентиляция помещений в таких домах происходит за счет не контролируемой воздухопроницаемости стен («дышащие стены»), перекрытий и окон, а также в результате перемещения воздуха через дымоход при топке печи.
В конструкциях современного деревянного дома все чаще применяют различные способы герметизации — машинное профилирование сопрягаемых поверхностей бревен и брусьев, герметики для межвенцовых швов, паронепроницаемые и ветрозащитные пленки в перекрытиях, герметичные окна. Стены дома обшивают и утепляют, обрабатывают различными ядовитыми составами.
В комнатах дома, как правило, нет печей.
Система вентиляции в таких современных деревянных домах просто необходима.
Вентиляция гардеробных и кладовок
В гардеробной комнате, кладовке обязательно должна быть сделана вентиляция. Без вентиляции в помещениях появится запах, повысится влажность и даже может появиться на стенах конденсат, грибок и плесень.
Схема естественной вентиляции этих помещений должна исключать поступление воздуха из гардеробной комнаты или кладовки в жилые комнаты.
Если двери этих помещений выходят в коридор, холл или кухню, то помещения вентилируются так же, как вентилируются жилые комнаты в доме. Для притока свежего воздуха с улицы, в окне (если оно есть) или в стене размещают приточный клапан. В двери гардеробной, кладовки оставляют щель внизу, между дверью и полом, или делают другое отверстие для прохода воздуха, например, в нижнюю часть двери вставляют вентиляционную решетку.
Свежий воздух поступает в помещение гардеробной или кладовки через приточный клапан, затем уходит через отверстие в двери в коридор, и далее направляется на кухню, в вытяжной канал естественной вентиляции дома.
Между помещением гардеробной или кладовки и помещением, где имеется канал естественной вентиляции должно быть на более двух дверей.
Если двери гардеробной выходят в жилую комнату, то движение воздуха для вентиляции гардеробной следует организовать в противоположном направлении — из жилой комнаты, через отверстие в двери, в вентиляционный канал гардеробной. В этом варианте гардеробную комнату оснащают каналом естественной вентиляции.
