IKTCH IKP03 Настенная вытяжка

IKTCH IKP03 Настенная вытяжка

Серебро / 30 инкр. — $369,00 Серебро / 36 вкл. — $399,00

Описание продукта

IKTCH Настенная вытяжка Закаленное стекло 900 CFM, Кухонный дымоход из нержавеющей стали с сенсорной панелью и сенсорным переключателем, 2 шт.техническое обслуживание и правильное использование изделия. Производитель и/или дистрибьютор/торговый посредник также снимает с себя всякую ответственность за травмы, возникшие в результате небрежности, и гарантия на устройство автоматически истекает из-за неправильного обслуживания.

Производитель и/или дистрибьютор/продавец не несет ответственности за любой ущерб личному имуществу или недвижимости или любые телесные повреждения, прямо или косвенно вызванные вытяжкой.

• Вентиляционная система должна выходить наружу (крыша или боковая стена).
• НЕ устанавливайте вентиляционную систему на чердаке или в другом закрытом помещении.
• НЕ ИСПОЛЬЗУЙТЕ настенные колпачки размером 4 дюйма (10,2 см) для стирки белья.
• Используйте только металлические/алюминиевые вентиляционные отверстия. Рекомендуется жесткий металлический/алюминиевый вентиляционный клапан.
• НЕ ИСПОЛЬЗУЙТЕ пластиковые вентиляционные отверстия.
• Всегда держите воздуховод в чистоте, чтобы обеспечить надлежащий поток воздуха.
• Перед установкой рассчитайте следующие цифры:

1. Расстояние от пола до потолка.
2. Расстояние от пола до столешницы/плиты (рекомендуется* от 24 до 32 дюймов).
3. Расстояние от столешницы/плиты до вытяжки.
4. Высота колпака и крышки воздуховода.

Для наиболее эффективной и тихой работы:

• Рекомендуется расстояние от 24 до 32 дюймов* между верхней частью плиты и нижней частью вытяжки.
• Рекомендуется вентилировать вытяжку вертикально через крышу через круглое металлическое/алюминиевое вентиляционное отверстие диаметром 6 дюймов (15,2 см) или больше.
• Размер вентиляционного отверстия должен быть одинаковым.
• Используйте не более трех колен 90°.

• Убедитесь, что расстояние между коленами составляет не менее 24 дюймов (61 см), если используется более одного колена.
• НЕ устанавливайте два колена вместе.
• Длина вентиляционной системы и количество колен должны быть сведены к минимуму для обеспечения эффективной работы.
• Система вентиляции должна иметь заслонку. Если крышка крыши или стены оснащена демпфером, НЕ ИСПОЛЬЗУЙТЕ демпфер (если он входит в комплект) на верхнюю часть вытяжки.
• Используйте серебряную ленту или клейкую ленту для герметизации всех соединений в вентиляционной системе.
• Используйте герметик для герметизации отверстий в наружной стене или крыше вокруг заглушки.

Из-за различных конфигураций высоты потолка рекомендуемая высота может быть неприменима.

ВАЖНО:

• Для обеспечения максимальной эффективности воздушного потока необходимо использовать круглое сечение не менее 6 дюймов (стандартное для этой вытяжки).
• Всегда используйте металлические/алюминиевые воздуховоды жесткого типа, если они доступны, чтобы максимизировать поток воздуха при подключении к предусмотренному воздуховоду.
• Пожалуйста, используйте Расчет участка воздуховода ниже, чтобы рассчитать общий доступный участок воздуховода при использовании колен, переходов и заглушек.
• ВСЕГДА по возможности уменьшайте количество переходов и поворотов. Если требуется длинный участок воздуховода, увеличьте размер воздуховода с 6 дюймов до
  7 дюймов или 8 дюймов. Если используется переходник, установите длинный переходник вместо блинчатого. Уменьшение размера воздуховода ограничит поток воздуха и уменьшит воздушный поток, поэтому уменьшите размер воздуховода как можно дальше от отверстия.
• Если требуются повороты или переходы: устанавливайте как можно дальше от проема и как можно дальше друг от друга, между 2, насколько это возможно.

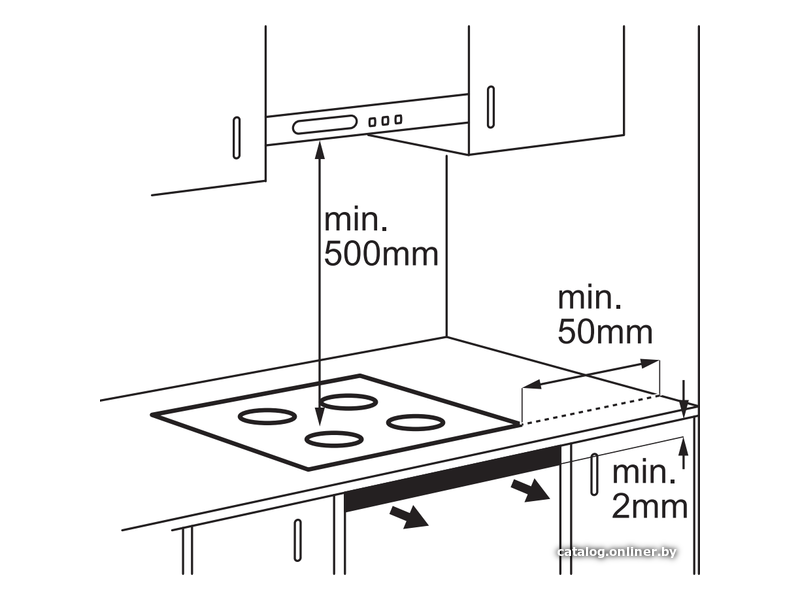

• Минимальная высота установки между верхней частью плиты и нижней частью вытяжки должна быть не менее 24 дюймов*.
• Максимальная высота крепления между верхней частью плиты и нижней частью вытяжки не должна превышать 32 дюйма*.
• Важно установить вытяжку на надлежащей монтажной высоте. Вытяжки, установленные слишком низко, могут привести к тепловым повреждениям и пожару; в то время как вытяжки, установленные слишком высоко, будут труднодоступны и потеряют свою производительность и эффективность. 9требования к зазору по высоте и рекомендуемая высота установки капота выше допустимого диапазона.

* Из-за различных конфигураций высоты потолка рекомендуемая высота может быть неприменима.

Минимальный размер воздуховода:

• Круглый — минимум 6 дюймов

Расчет длины вентиляционной системы

Чтобы рассчитать длину необходимой вам системы, вычтите эквивалентные футы для каждого вентиляционного элемента, используемого в системе, из рекомендуемой максимальной длины воздуховода.

Расчет участка воздуховода:
Рекомендуемый максимальный пробег
Воздуховод 6 дюймов или 3-1/4 x 10 дюймов	50 футов
Вычет за вентиляцию
Каждое колено 90° используется	9 футов
Каждое используемое колено 45°	5 футов
Используется каждый переход с 6 дюймов на 3/14 x 10 дюймов	7 футов
Заглушка боковой стенки с демпфером	9 футов
Крышка	9 футов



Участок воздуховода Пример расчета:

Используется одна крышка крыши, два колена 90° и одно колено 45°: 9фут + 9 футов + 9 футов + 5 футов = 32 фута б.

у.

Вычесть 32 фута из 50 футов, 18 футов  максимум доступный

для прямого участка воздуховода.

Методы вентиляции

• Эта вытяжка настроена на заводе для вентиляции через крышу или стену. Для невентилируемых (рециркуляционных) установок см. Бесканальное преобразование на стр. 7.
• Вентиляционные работы могут заканчиваться через крышу или стену. Чтобы вентилировать через стену, 9Необходимо колено 0°.

ВАЖНАЯ ИНФОРМАЦИЯ:

• НИКОГДА не выводите воздух и не заканчивайте воздуховоды в пространствах между стенами, подпольем, потолком, чердаками или гаражами. Весь выхлоп должен быть выведен наружу.
• Используйте только металлические/алюминиевые воздуховоды.
• Закрепите все соединения винтами для листового металла и заклейте все соединения сертифицированной серебряной лентой или клейкой лентой.
• Используйте герметик для герметизации отверстий в наружной стене или крыше вокруг заглушки.

Бесканальное преобразование

• Бесканальное преобразование предназначено для применений, в которых установка вытяжного воздуховода невозможна. При преобразовании вытяжка работает как очистительная, а не как вытяжная. Дымы и выхлопы от приготовления пищи всасываются и фильтруются набором угольных фильтров. Затем воздух очищается и возвращается обратно в дом.
• Мы рекомендуем ВСЕГДА выводить воздух за пределы дома, используя существующие или устанавливая новые воздуховоды, если это возможно. Только когда вариант с вытяжкой невозможен, следует прибегнуть к преобразованию вытяжки в очистительную установку.
• При преобразовании в «очистительную» установку в дополнение к стандартному набору алюминиевых фильтров требуется комплект угольных фильтров и воздухоотводчик. Доступно у местных реселлеров. Стандартные алюминиевые фильтры предназначены для улавливания остатков пищи при приготовлении пищи, дополнительные угольные фильтры помогают очистить дым, выделяемый при приготовлении пищи, а дополнительный воздухоотводчик перенаправляет отфильтрованный чистый воздух обратно в дом.

Электрические требования

ВАЖНО: Соблюдайте все регулирующие кодексы и постановления.

(ДЛЯ ЭТОЙ ВЫТЯЖКИ ТРЕБУЕТСЯ ПИТАНИЕ 120 В)

Клиент обязан:

Связаться с квалифицированным электриком.

Чтобы убедиться, что электрическая установка соответствует требованиям и соответствует Национальным электротехническим нормам, ANSI/NFPA 70 一 последняя редакция* или стандартам CSA C22. 1-94, Электротехнические правила Канады, часть 1 и C22. 2 № 0-M91 — последнее издание** и все местные нормы и правила.

• Если это разрешено нормами и используется отдельный заземляющий провод, рекомендуется, чтобы квалифицированный электрик определил, подходит ли путь заземления.
• A 120 В, 60 Гц, только переменный ток,
• Не заземлять на газовую трубу.
• Не иметь предохранителя в цепи нейтрали или заземления.

, ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ. Эта вытяжка должна быть должным образом заземлена. Проконсультируйтесь с квалифицированным электриком, если вы не уверены, правильно ли заземлена вытяжка.

• Вытяжка должна быть подсоединена непосредственно к распределительной коробке (или автоматическому выключателю) с помощью гибкого армированного или медного кабеля с неметаллической оболочкой. У.Л. — или C.S.A. — на каждом конце кабеля питания должна быть предусмотрена указанная разгрузка от натяжения. Не используйте удлинитель или штепсельную вилку с этим прибором.
• Вытяжка должна подключаться только медным проводом/вилкой

• Всегда используйте прилагаемую вилку. Если это невозможно, подключите три провода в соответствии с их цветом (черный к горячему, белый к нейтрали и зеленый к земле) к проводам корпуса и крышке с разъемами для проводов:

Сечения проводов (только медный провод) и соединения должны соответствовать номинальным характеристикам прибора, указанным на табличке с указанием модели/серийного номера. Размеры проводов должны соответствовать требованиям Национального электротехнического кодекса ANSI/NFPA 70 (последняя редакция*) или стандартов CSA C22. 1-94, Канадский электротехнический кодекс, часть 1 и C22. 2 № 0-M91 — последняя редакция** и все местные нормы и правила. У.Л. — или C.S.A. — на каждом конце кабеля электропитания (на вытяжке и в распределительной коробке) должны быть предусмотрены перечисленные соединители кабелепровода.

Копии перечисленных стандартов можно получить по адресу:

* Национальная ассоциация противопожарной защиты ** CSA International Batterymarch Park 8501 East Pleasant Valley Road

Quincy, Massachusetts 02269 Cleveland, Ohio 44131-5575

9001 7 Измерения и диаграммы

Обзор установки:

Установки

Измерьте расстояние между верхней частью плиты и нижней частью вытяжки. Рекомендуется расстояние от 24 до 32 дюймов*. *Из-за различных конфигураций высоты потолка рекомендуемая высота может быть неприменима.

1. Используя ссылки в Высота и Зазор и Измерения и диаграммы , отметьте точку выравнивания капота. Вставьте два крепежных винта в стену, оставив зазор в 1/8 дюйма от стены.
2. Измерьте ширину дымохода, затем прикрепите кронштейны для крепления дымохода к стене на той высоте, на которой вы хотите, чтобы верхняя часть дымохода была.

ПРИМЕЧАНИЕ. Используйте анкеры с резьбой для гипсокартона только при монтаже

кожух на гипсокартоне. Настоятельно рекомендуется устанавливать вытяжку на настенные шпильки или поясничные опоры

.

3. Совместите отверстия для крепления вытяжки с винтами на стене и закрепите вытяжку на месте. Затяните винты, чтобы прикрепить вытяжку к стене. ПРЕДОСТЕРЕЖЕНИЕ: Перед снятием убедитесь, что вытяжка надежно закреплена!

4. Соедините вентиляционный канал между вытяжкой и вытяжным отверстием на потолке или стене. Используйте алюминиевую ленту, чтобы сделать все соединения надежными и герметичными

5.  Подключите вытяжку к стандартной розетке (подходящее напряжение

   см. на этикетке изделия).

   данного устройства) или отрежьте вилку и подсоедините три провода (черный, белый и зеленый) к проводам корпуса и колпачку с проводом

   разъемы

   . Подключайте по цветам (т.е. черный к черному, белый к белому и зеленый к зеленому).





ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ: Опасность поражения электрическим током. Эта вытяжка должна быть должным образом заземлена. Убедитесь, что

это выполняется квалифицированным электриком в соответствии со всеми применимыми национальными и местными электротехническими нормами.

Перед подключением проводов отключите питание на сервисной панели и заблокируйте сервисную панель, чтобы предотвратить случайное включение питания

.

6. Храните лишние провода в монтажной коробке.

7. Установите оба дымохода и затяните винты, чтобы прикрепить нижний дымоход к вытяжке, как показано на рис. 5.

8. Чтобы не поцарапать дымоход, медленно и осторожно выдвиньте верхний дымоход к монтажному кронштейну дымохода и затяните винты, как показано на рис. 6.

9. Поместите смазочный туннель в углубление возле задней части колпака. См. рис. 7.

10. Чтобы установить фильтры перегородки из нержавеющей стали, см. рис. 8 для следующих пяти шагов:

1. Наклоните фильтр перегородки к задней части колпака.
2. Поднимите фильтр-отражатель почти до уровня.
3. Вставьте вперед в углубление за передней частью капота.
4. Фильтр нижней перегородки.
5. Сдвиньте его назад, пока он не займет исходное положение.

11. Повторите шаг 12, чтобы установить все перегородки из нержавеющей стали.

12. Включите питание на панели управления. Проверьте работу всех ламп и вентиляторов.

13. Не забудьте оставить это руководство по установке домовладельцу.

Примечания после продажи

Один год гарантии на детали:

• В течение одного года с даты первоначальной покупки мы бесплатно предоставим нерасходуемые запасные части или компоненты, вышедшие из строя из-за производственных дефектов. В соответствии с условиями и ограничениями, изложенными ниже, мы, по своему усмотрению, либо отремонтируем, либо заменим любую часть своей продукции, которая окажется дефектной по причине ненадлежащего качества изготовления или материалов.
• Отремонтированные детали или продукты на замену будут предоставлены нами на основе обмена и будут либо новыми, либо отремонтированными, чтобы быть функционально эквивалентными новым.
• Потребитель несет ответственность за все расходы по доставке.
• Расходные материалы, на которые не распространяется настоящая гарантия, включают, помимо прочего: лампочки, фильтры-отражатели из нержавеющей стали.

Кто застрахован?

• Эта гарантия распространяется на первоначального покупателя продуктов, приобретенных для обычного домашнего использования в континентальной части США.

Эта гарантия будет аннулирована, когда:

• Продукт поврежден в результате небрежности, неправильной установки, несчастного случая, злоупотребления, неправильного использования, стихийного бедствия, недостаточного или чрезмерного электроснабжения, ненормальных механических условий или условий окружающей среды, а также любой несанкционированной разборки, ремонта, модификации или несоблюдения инструкций по установке.
• Когда продукт используется в коммерческих целях или не по прямому назначению.
• Поврежден из-за неправильного подключения к оборудованию других производителей. Отремонтированы или изменены кем-либо, кроме наших уполномоченных агентов.
• Эта ограниченная гарантия также не распространяется на любой продукт, на котором исходная идентификационная информация была изменена, стерта или удалена, с которым неправильно обращались или упаковывали, который был продан как бывший в употреблении.

Что не покрывается?

• Расходные материалы, такие как лампочки, перегородки из нержавеющей стали. Естественный износ покрытия, а также износ из-за неправильного ухода, использования коррозионно-абразивных чистящих средств, губок и чистящих средств для духовок.
• Сколы, вмятины или трещины из-за неправильного обращения, неправильного использования, повреждения при транспортировке или неправильной установки.
• Повреждение продукта, вызванное несчастным случаем, пожаром, наводнением или стихийным бедствием. Компания не несет ответственности и не покрывает по гарантии любую потерю имущества или любые расходы, связанные с демонтажем, обслуживанием, установкой или определением источника проблем с нашими продуктами.

Данная гарантия действительна в США. Оно не подлежит передаче и применяется только к первоначальному покупателю и не распространяется на последующих владельцев этого продукта. Любые применимые подразумеваемые гарантии, в том числе гарантия товарного состояния, ограничены сроком действия явно выраженной гарантии, как указано в настоящем документе, начиная с даты первоначальной покупки в розничной сети, и никакие гарантии, явно выраженные или подразумеваемые, не применяются к этому продукту после этого.

Для получения гарантийного обслуживания вы можете связаться с нами, дилером или дистрибьютором, у которого вы приобрели продукт. Пожалуйста, подтвердите условия политики вашего дилера или дистрибьютора, прежде чем связываться с ним. Как правило, вы должны включать идентификационную информацию о продукте, включая номер модели и номер партии, а также подробное описание проблемы, с которой вы столкнулись. Вы также должны предоставить подтверждение даты первоначальной розничной покупки в качестве доказательства того, что на продукт распространяется применимый гарантийный период.
