Вытяжка в камере покрасочной: как сделать ее своими руками?

Содержание

Вытяжка для покрасочной камеры

Недавно приобрел себе 3D принтер, теперь чувствую ‘обязанность’ воплощать ранее задуманное в жизнь.

Т.к. периодически собираю стендовые модели техники, давно хочу себе сделать нормальную покрасочную камеру для финальных этапов. Сейчас использую для покраски коробку с двумя осевыми вентиляторами, но она плохо справляется со своей задачей: быстро перестает ‘тянуть’, фильтры плохо задерживают краску, неудобно их менять, нет освещения и тд.

В общем сформировались следующие ‘must have’ для покрасочной камеры:

  • скорость потока на входе в камеру (место наибольшего сечения) порядка 0,5 м/с;
  • хорошая напорная характеристика, чтобы можно было поставить лабиринтный фильтр;
  • возможность установки стандартных фильтров от какого-нибудь бытового фильтра для воздуха;
  • встроенное освещение рабочего пространства;
  • складная.
Начнем с центрально элемента камеры — вытяжного вентилятора. Для создания нужной скорости на входе, нам нужно обеспечить расход примерно 0. 1 м3/с. У меня нашелся бесколлекторный двигатель на 26 Вт 4000 об/мин.

КПД выберем 60%.

Исходя из вводных параметров считаем рабочее колесо для центробежного и осевого вентиляторов. Почему оба? Дак ведь у нас 3D принтер! Теперь мы не ограничены технологичностью производства при выборе формы крыльчатки и можем сделать осерадиальное рабочее колесо! В общем считаем углы входа и выхода потока и форму диффузора и строим модели.

Далее — на печать! Т.к. детали большие, все печатал на максимальных скоростях слоем 0,25 мм, только для видео замедлил печать.

Нижняя крышка корпуса еле влезла на рабочее поле моего SkyOne: ее внешний диаметр 146 мм, а заявленное рабоче поле 140х200 мм. Вообще все детали на пределе габаритных возможностей принтера. Корпус разделил на две части, т.к. его размеры получились 250х190 мм. В целом напечаталось неплохо, есть только вопросы к первому слою: на деталях корпуса он лег слегка волнами.

Собрал все вместе, детали корпуса пока не клеил.

По сравнению с принтером вытяжка выглядит внушительно! Видео первого запуска:

Приношу извинения, что должным образом не организовал питание, но уж очень хотелось поскорее запустить. Ну и за скотч: нужно было как-то зафиксировать вентилятор на столе.

В итоге вытяжкой доволен, но нужно немного переделать крыльчатку: замкнуть верхний контур для жесткости, т.к. лопатки сильно отгибает и на большой скорости они начинают задевать корпус (на видео видно).

Теперь буду моделировать лабиринтный фильтр и корпус камеры.

Буду рад ответить на вопросы.

Вытяжки для покрасочных камер

Что представляют собой и для каких целей используются покрасочные камеры, какими бывают вытяжки для покрасочных камер и как их правильно выбирать – обо всем и многом другом пойдет речь в данной публикации.









Что такое покрасочная камера и для чего она нужна?

Покраска автомобиля – достаточно востребованная сегодня процедура, которая, дабы предотвратить отравление красками работников, должна производиться в соответствии с большим спектром различных ограничений и тонкостей.

Так, к примеру, в данном случае уместно применение лишь специального помещения, оборудованного таким образом, дабы обеспечить безопасность работы маляров.

Понятно, что создать такие условия, то есть организовать окрасочно сушильные камеры, без достаточно емких капиталовложений не получится, но ведь безопасность и итоговое качество работы – превыше всего!

Видео:

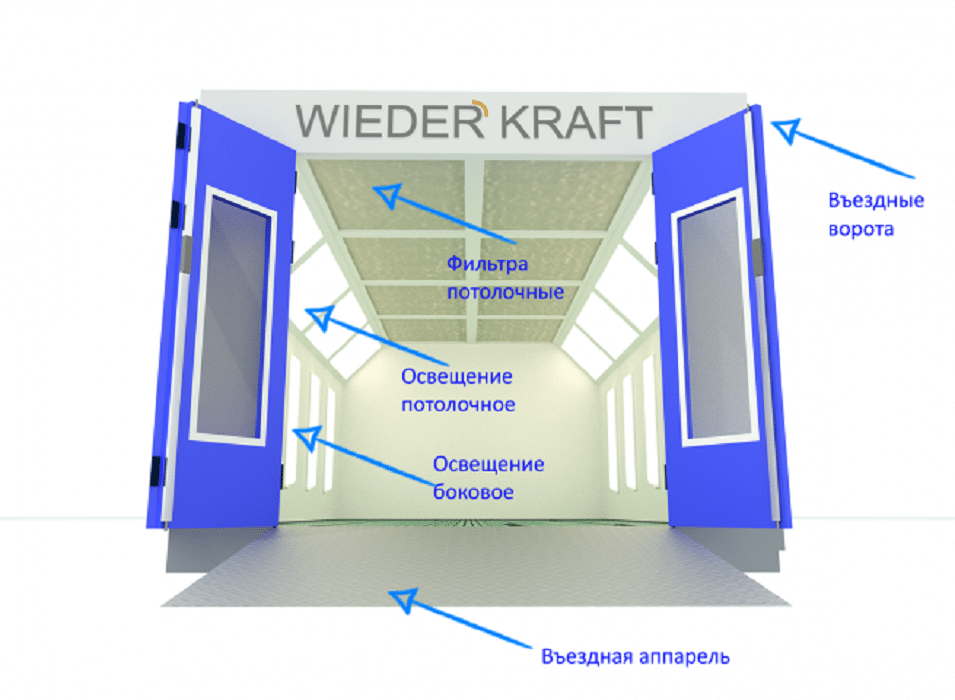

Традиционно под покрасочной камерой понимают закрытое помещение, которое выполнено из какого-либо прочного материала – нержавеющая сталь, оцинкованное железо и т.д.

Кроме того, очень важно, чтобы в целях уже многократно упомянутой выше безопасности, такое помещение было оснащено системой вентиляции.

Какую выбрать вытяжку — одно или двухмоторную?

Если вы решили купить покрасочную камеру, именно на вытяжку такой конструкции стоит обратить первоочередное внимание.

Тут не помешает уточнить, что вытяжки для покрасочных камер делятся на одномоторные и двухмоторные.

Одномоторные

В данном случае нагнетаемый воздух будет проникать в камеру сверху. Таким образом, в камере будет создаваться давление, вследствие которого туман из краски будет оседать вниз.

Внизу камеры этого типа оснащаются выводными отверстиями, через которые этот самый «красочный туман» будет удаляться.

Двухмоторные

Принцип работы таких камер схож с принципом работы одномоторных конструкций, но вот только тут двигатель будет находиться не только верху, но и внизу, тем самым способствуя максимально быстрому удалению тумана с частичками вредной краски.

Так какую же выбрать?

У обоих видов систем вентиляции для покрасочных камер есть свои преимущества и недостатки. Учитывая это, выбор может быть несколько затрудненным.

Чтобы облегчить его, стоит сразу определиться с тем объемом работы, который вы планируете производить в камере, то есть учесть общий планируемый автомобильный поток.

Видео:

Будете красить различные машины и очень часто? Подойдет лишь камера с двухмоторной вентиляцией. А вот для редкой покраски и одномоторного аналога будет достаточно.

Вытяжка для покрасочной камеры



Содержание:

  1. Приточно-вытяжная вентиляция
  2. Расчет приточно-вытяжной вентиляции
  3. Конструкция вытяжки


Покраска автомобиля – это работа с токсичными, требующими точного соблюдения температурных условий и чистоты воздуха веществами. Поэтому вытяжка для покрасочной камеры имеет огромное значение: от ее работы зависит как качество покраски, так и здоровье маляра. При этом профессиональная аппаратура должна иметь настройки режима работы для разных этапов покраски, разных сезонов, что особенно актуально в северных районах нашей страны.

Качество и количество оборудования каждый определяет сам, тем более что некоторые элементы вполне можно соорудить из подручных материалов. Работа вентиляторов важна, но еще важнее расположение воздухозабора, приточных пленумов, вытяжной вентиляции. Обдумать систему и реализацию вентилирования нужно на стадии проектирования, а для точного выбора места и типа вентиляции требуется детальный расчет, напрямую зависящий и от объема помещения, и от характера работ.

Приточно-вытяжная вентиляция

Классическое определение вытяжки предполагает под словом только систему удаления воздуха или специальное отверстие для выходящих потоков. Однако, строго говоря, покрасочной камере не нужно удаление воздуха, хотя это единственный способ выполнить условия, устанавливаемые требованиями качественной покраски и СНиП 41-01-2003. Воздушный поток в малярной должен удовлетворять следующим параметрам:

  • Минимальная температура – 20-25˚C (в режиме сушки до 50˚C).
  • Движение воздуха зоне покраски авто 20-25 см/с.
  • Кратность обновления атмосферы – 10 и выше (в зависимости от размера помещения и характера работ).
  • Воздушное давление чуть выше стандартных 100 кПа (атмосферное давление или давление снаружи).
  • Отсутствие в воздухе пыли и любых других загрязнителей.
  • Вертикальное или близкое к нему движение воздушных потоков.

Добиться этих показателей можно двумя способами: накачивая в покрасочную камеру воздух через приточную вентиляцию и позволяя ему выходить через отверстие на уровне пола (одномоторная вентиляция) и одновременно накачивая и удаляя воздух из комнаты (двухмоторная вентиляция). Эффективность второго способа выше, но растут и затраты (второй вентилятор, напольный фильтр, организация вытяжных коробов и труб). Сложнее становится и расчет.

Таким образом, под вытяжкой может пониматься и общая система приточно-вытяжной вентиляции, и система откачки воздуха из камеры.

Однако организация вытяжной конструкции разнится для одномоторной и двухмоторной системы – рассматривать систему отвода воздуха и приток отдельно друг от друга невозможно. Поэтому ниже даются рекомендации по общему расчету системы.

Расчет приточно-вытяжной вентиляции

В первую очередь требуется определить кратность обмена воздуха. Кратностью обмена называется результат деления объема чистого воздуха поступающего за час, на объем помещения. К примеру, для стандартного гаража (6x3x2.2 м) двойная кратность будет означать, что за час в гараж с авто поступит 79.2 м² чистого (нового) воздуха. Значительная цифра на первый взгляд, но даже для кухни рекомендованная кратность обмена указывается равной 8-10 единицам. Обмен воздуха в малярных цехах измеряется кратностью в сотни единиц, но для гаража эти цифры применимы не всегда.

Точный расчет потребует знания используемой технологии окраски и предельно допустимых концентраций для задействованных в этой технологии растворителей. Примерно три четверти используемого растворителя попадает в воздух, из чего и производится расчет концентрации. При отсутствии точных данных можно равняться на следующие параметры:

Таблица расчета предельной допустимой концентрации различных растворителей в окрасочной камере

К сожалению или к счастью, но для производственных помещений в СНИП не указываются нормативы кратности воздухообмена, а цифра определяется расчетом из ПДК и скорости испарения растворителя. В целом для гаражных мастерских, специализирующихся на покраске авто, можно принять следующие цифры: кратность обмена 6-20 для мелких работ (окраска деталей без краскопульта) и выше 20 (при условии работы с краскопультом или покраске всего автомобиля). Следует обратить внимание также на тот факт, что в профессиональных станциях организуется полная герметичность, и воздух внутрь попадает только через фильтры и только через фильтры удаляется – гаражное помещение полностью герметичным бывает редко, что и должен учитывать расчет.

Производительность приточного вентилятора определяют по общему объему воздуха (указывается обычно в тысячах м³), нагнетание которого требуется за час времени. Из данных о производительности приточного вентилятора рассчитывается вытяжной. Расчет прост: производительность вытяжного вентилятора должна быть меньше производительности приточного (иначе вытяжка может начать засасывать пыль снаружи) или равна ему при соблюдении условия полной герметичности. Другие данные, которые могут потребоваться для расчета, – создаваемое вентилятором давление.

Конструкция вытяжки

Расположение вытяжного короба или траншей должно быть таким, чтобы воздух создавал вертикальные потоки, обтекающие автомобиль и не оставляющие мертвых зон в помещении. В простейшем варианте приток находится на уровне потолка или монтируется в него – ни в коем случае не ниже человеческого роста, иначе пары растворителя могут начать скапливаться под потолком (по этой причине для вентиляции не подходят окна). Соответственно, наиболее логичное расположение вытяжных коробов – под машиной, в районе колес.

Простейшая конструкция вытяжки – две параллельных канавки глубиной 30-40 см. расположенных под колесами предполагаемого авто. Встречаются и однорядные, решетчатые полы – траншея в этом варианте располагается под машиной, или в середине помещения. Траншеи закрываются решеткой и выводятся в короб вентилятора, расположенный в подвальном помещении или снаружи покрасочной камеры. Соорудить такую систему своими руками несложно, но стандартное заглубление гаражного фундамента меньше 40 см, поэтому нередко можно увидеть второй вариант короба – двойной пол.

Правильное расположение вытяжки – в полу, по центру. Для стандартного гаража при обмене кратностью до 200 достаточно короба размерами 2.5×1.5×0.4 метра или аналогичного ему по площади углубления (овал, круг и пр. ). Канал воздуховода подводится с длинной стороны, в приведенном примере со стороны 2.5 метра.

Напольный фильтр крепится с внутренней стороны решетки и должен закрывать всю площадь без щелей. Попадание в вытяжной вентилятор краски приведет к его неисправности или возгоранию. Крепится фильтр между двумя каркасами, но можно упростить конструкцию, сварив из сетки для армирования бетона крепление и несколько фиксирующих уголков из любого подручного материала.

Постоянный приток воздуха может сильно охлаждать покрасочную камеру, поэтому вытяжку в ней устраивают так, чтобы вытяжной воздуховод соприкасался с приточной трубой и согревал часть поступающего воздуха. В идеальном варианте гофрированная труба, выводящая воздух, проходит через приточную или имеет клапан, позволяющий на время включить циркуляцию с малым процентом забора нового воздуха.

Как работает покрасочная камера с водяной завесой? Для чего нужна водяная завеса? Видео и схема камеры

        Каким образом работает покрасочная водяная с водяной завесой?



         Задача любой покрасочной камеры обеспечить очистку воздуха в зоне распыления от окрасочного тумана и паров растворителя.



        Водяные покрасочные камеры имеют несколько уровней очистки воздуха от краски.



1 Уровень — фронтальная водяная завеса— эта видимая часть покрасочной камеры с водяной завесой. По ней сплошным и непрерывным потоком стекает поток воды. Он должен быть равномерным и полностью покрывать всю лицевую площадь (поверхность) завесы.



2 Уровень внутренняя очистка воздуха— пожалуй здесь осуществляется основная фильтрация и очистка воздуха от отходов краски. В зависимости от конструкции покрасочной камеры и производителя существуют различные системы внутренней очистки воздуха.



3 Уровеньсухая фильтрация— осуществляет финишную очистку воздуха от оставшихся частичек краски и защищает лопасти вентилятора от налипания краски. В зависимости от производителя сухая фильтрация осуществляется в Итальянских покрасочных камерах с водяной завесой кокосово-волокнистыми фильтрами в Российских покрасочных камерах — напольный фильтр в рулонах (стекловолокнистый) в прочих таких как Китай фильтрация отсуствует вовсе.



Ниже приведены схемы строения Итальянских покрасочных камер и Российских:



1) Схема водяной покрасочной камеры ZINCOVELO ZA Италия
2) Видео работы покрасочной камеры Италия







3) Схема водяной покрасочной камеры производства Россия

4) Видео работы покрасочной камеры Россия (встроенной в чистую комнату, камеру избыточного давления)

2





      Принцип работы покрасочной камеры с водяной завесой заключается в следующем.



При распылении материала образуется окрасочный туман. Вентилятор, который установлен на крыше покрасочной камеры создает разряжение и затягивает загрязненный воздух через отверстие в покрасочной камеры в нижней части фронтальной завесы.

Также на фронтальную лицевую поверхность осаждаются частички краски и пыли, которые улавливаются и уносятся сплошным потоком в ванную покрасочной камеры и оседают в воде.

Загрязненный воздух, который с воздушным потоком попал во внутреннюю полость покрасочной водяной камеры подвергается дополнительной очистке. В Итальянских покрасочных камерах — это несколько водяных каскадов, в Российских покрасочных камерах фильтрация системой орошения. Производится очистка воздуха от отходов распыления.

Финальная очистка — сухая фильтрация установленная перед вентиляторами (фильты кокосово-волокнистые или стекловолокнистые)

Водяные покрасочные камеры могут быть различной модификации: с полом, с боковым стенками, без пола и без стенок. Выбор модели зависит от технологии покраски и изделия, а также требований к качеству покрытия.

Покрасочные камеры осуществляют функцию вытяжки и очистки воздуха.

При создании окрасочного участка очень важно обеспечить правильный микроклимат в зоне распыления (нужный температурный режим), а также поступающий воздух добжен быть очищен от пыли и грязи (приточные установки), это позводит добиться отличных условий для получения высокого качества покрытия.



Выбрать модель покрасочной камеры с водяной завесой

Кратность воздухообмена в покрасочной камере снип

Покрасочная камера – специально оборудованное помещение, предназначенное для покраски металлических изделий, автомобилей. Покраска – сложный технологический процесс, и для получения качественного покрытия изделий бокс проектируется с учетом важных параметров. Одним из основных показателей, обеспечивающих нормальное функционирование всей системы, является вентиляция в покрасочной камере.

Основной проблемой покрасочных камер является выделение большого количества опасных для организма человека и окружающей среды паров растворителей и окрасочного тумана. Поэтому организация правильной вентиляции рабочего пространства помещения – важнейшая задача, требующая проведения точных расчетов. Вентиляция должна быть приточно-вытяжной общеобменной, а в нижней части камеры, т. е. в полу, необходимо установить вытяжку с фильтрующими элементами.

Часто нижняя вытяжка представляет собой утопленный пол с решетчатым основанием, установленным на 10-15 сантиметров выше пола. Между полом и решеткой в этой конструкции расположены вентиляционные вытяжные сопла с фильтрами.

Принцип работы покрасочной камеры

Движение воздушного потока в камере

С точки зрения вентиляции покрасочная камера является сложной системой. Для равномерного нанесения краски на изделия, отсутствия разводов и предупреждения других дефектов покраски в боксе должны быть созданы правильно рассчитанные потоки воздуха. Поэтому вентиляция и фильтрация выброса краски – важные элементы каждой покрасочной камеры.

Их использование обеспечивает очистку нагнетаемого извне воздуха и воздуха в рабочем помещении, а также осаждение и вывод наружу окрасочного тумана. Принцип работы покрасочной камеры в режиме окрашивания заключается в одновременном выполнении определенных действий:

  • Подача в рабочее помещение воздуха при температуре до 30 градусов;
  • Забор отработанного воздуха из рабочего помещения и чистого воздуха с улицы;
  • Выброс отработанного и очищенного воздуха из камеры.

Поступающий снаружи воздух очищается от пыли, проходя через пылезадерживающие фильтры, а отсасываемый из камеры отработанный воздух перед выбросом наружу очищается от частиц краски и паров растворителей, для чего используются краскозадерживающие фильтры. При этом кратность воздухообмена в покрасочном боксе, т. е. отношение удаляемого или подаваемого в помещение воздуха за один час к внутреннему объему рабочего помещения, может доходить до 130-200 раз в час.

Получается, что воздух в рабочем пространстве может циркулировать, выбрасываться или подаваться прямотоком.

Виды систем вентиляции

Вентиляция в покрасочной камере может быть одномоторной, двухмоторной и приточно-вытяжной. Кроме того, существуют помещения с проходящим воздушным потоком, с повышенным давлением и с разрежением.

В одномоторных камерах воздух поступает в помещение сверху, в рабочем помещении создается давление и красочный туман опускается вниз и выводится наружу через специально предназначенные для этого отверстия в полу. В двухмоторных камерах воздух поступает также сверху. Дополнительно в них установлен и нижний мотор, отсасывающей воздух из рабочего помещения на улицу.

В таких боксах вентиляция более эффективна, но с экономической точки зрения использование двухмоторной камеры не всегда целесообразно. Например, при небольших объемах покрасочных работ, малых потоках машин часто выгоднее может быть установка одномоторной камеры. Приточно-вытяжная система вентиляции покрасочной камеры работает в трех основных режимах:

  1. Режим активной циркуляции воздуха с непрерывной фильтрацией, очисткой его от пыли перед началом работы
  2. Режим забора воздуха снаружи с последующей его фильтрацией, нагревом до 30 градусов, подачей в рабочее пространство и выводом наружу без фильтрации через отверстия в полу (т. е. режим, поддерживающий постоянную температуру в камере во время работы)
  3. Режим закачки отфильтрованного и нагретого до 60 градусов воздуха из камеры (т. е. сушка изделий после окрашивания)

Приточно-вытяжная вентиляция рассчитывается таким образом, чтобы в рабочем помещении не появлялись «мертвые зоны», в которых не обеспечена достаточная циркуляция воздуха, и после распыления краски ее мелкодисперсная пыль не выводится наружу, а зависает в воздухе.

Наиболее распространены камеры с повышенным давлением, в которых работает два вентилятора – нагнетающий и высасывающий. При этом производительность нагнетающего – больше, и образующийся в результате разности производительности вентиляторов излишек воздуха создает в камере повышенное давление. Внешняя пыль в рабочее пространство попасть не может вследствие того, что она вытесняется воздухом.

В камерах с проходящим потоком воздуха установлено два вентилятора с одинаковой производительностью, в результате чего давление снаружи равно внутреннему давлению в рабочем помещении. В отличие от бокса с повышенным давлением, такая камера должна быть максимально герметизированной во избежание попадания пыли внутрь. А в помещениях с разрежением имеются два вентилятора с разной производительностью: высасывающий воздух из камеры вентилятор имеет большую производительность.

Расчет системы вентиляции

Для правильного функционирования и безопасной работы важно произвести правильный расчет вентиляции внутри помещения, где производится окрашивание. Это поможет эффективно решить вопросы скопления окрасочной пыли и ядовитых паров в помещении, безопасности оператора камеры, а также обеспечит высокое качество покраски автомобиля. Кроме того, правильный расчет вентиляции необходим и с точки зрения предупреждения возникновения пожара и даже взрыва.

Расчет усложняется тем, что расход воздуха для окрашивания изделий зависит от их размеров. Например, для окрашивания небольших изделий кратность воздухообмена должна составлять примерно 5 раз в час, а для покраски автомобиля уже необходима большая кратность воздухообмена – до 100 и больше раз в час, но не менее 40. Получается, что для больших покрасочных камер окраска небольших изделий не выгодна с экономической точки зрения.

В то же время большая кратность воздухообмена необходима для сохранности здоровья маляра, так как при этом в помещении устанавливается оптимальная циркуляция воздуха, и вредные примеси в рабочем пространстве не накапливаются. Поэтому в современных камерах часто рабочие процессы автоматизированы, и вред для здоровья операторов исключен.

Схема вентиляции покрасочной камеры любого типа практически одинакова и заключается в основных режимах воздухообмена в рабочем помещении – подача воздуха в камеру, выброс его наружу и рециркуляция. Воздухообмен всегда осуществляется с применением двух вентиляторов определенной мощности. Расчет системы вентиляции заключается в правильном подборе параметров вентиляторов в соответствии с требуемым воздухообменом в помещении.

Расчет воздухообмена и производительности вентиляторов

В среднем, стандартная покрасочная камера характеризуется производительностью воздухообмена, равной приблизительно 20 тысячам кубических метров в час. Такая производительность одновременно гарантирует выполнение двух важнейших условий:

  1. Высокое качество покраски изделий
  2. Безопасные условия для работы человека

Для каждого конкретного рабочего помещения номинальный воздушный поток можно рассчитать индивидуально. Для этого необходимо знать объем помещения и среднее рекомендуемое значение кратности воздухообмена (не менее 40 раз в час). Перемножив два этих параметра, можно получить величину номинального воздушного потока для камеры.

Как уже говорилось, вентилятор для помещения окраски необходим не один, а два – приточного и вытяжного типов. Для каждого из них необходимо знать производительность и давление. Падение давления приточного вентилятора рассчитывается в соответствии с площадью потолочного фильтра, а давление падения вытяжного вентилятора – в соответствии с площадью напольного фильтра.

Требуемую для нормальной работы всей системы производительность вентиляторов выбирать необходимо по графикам зависимости давления от величины производительности воздухообмена в рабочем помещении камеры. Обычно такие графики предоставляют производители вентиляторов.

Пол покрасочной камеры – важный элемент вентиляции

Пол окрасочного отсека также является одним из элементов ее системы вентиляции. Для удаления отработанного воздуха в полу делают траншеи, которые потом закрываются металлическими решетками.

В траншеи устанавливают вытяжной вентилятор и фильтры для очистки воздуха. Также можно вместо траншей выполнить поднятие пола на 15–20 сантиметров. Для этого можно использовать готовый рифлено-дырчатый пол из стальных листов. В образовавшееся в результате поднятия пола пространство устанавливают вытяжной вентилятор и фильтры для очистки отработанного воздуха от паров растворителя и мелких частиц краски.

Вытяжные отверстия должны быть расположены так, чтобы в помещении не образовывались «мертвые зоны». Помимо этого, важно обеспечить быстрый и простой доступ к напольным фильтрам для их своевременной замены.

Вентиляционная система своими руками

При самостоятельном сооружении покрасочного бокса установку основных элементов вентиляционной системы начинают после того, как в помещении правильно обшиты стены и установлены осветительные элементы. Стены обычно обшиваются пластиковой вагонкой, металлическими листами. В качестве осветительных приборов рекомендуется использовать светодиодные или люминесцентные лампы. Поток света при этом должен быть не менее шестисот люмен. После этого в пол гаража устанавливают вытяжку, изготовленную на основе вентиляторов. А с помощью нескольких тэнов под потолком устанавливают воздухозабор с тепловой пушкой.

Воздух с помощью воздуховодов разводится из тепловой пушки по периметру рабочего помещения к центру. Тепловая пушка представляет собой вентилятор, который прогоняет воздух через разогретые спирали. При самостоятельном изготовлении тепловой пушки вместо спирали можно использовать нихромовую проволоку. Можно соорудить тепловую пушку и другим способом. Он заключается в проведении гофры от вентиляторов.

Тэнов необходимо установить шесть или восемь. Это электронагревательные приборы, выполненные в виде металлических трубок, которые заполнены электрическим теплопроводящим изолятором. В центре трубки вставлена токопроводящая нить в виде нихромовой проволоки. Эта нить имеет определенное электрическое сопротивление и необходима для передачи требуемой удельной мощности на поверхность тэна. Можно также использовать вместо тэна теплогенератор, который работает на солярке.

Однако тэны считаются более безопасными, поэтому предпочтительнее все-таки устанавливать именно их. Так осуществляется достаточный воздухообмен в покрасочном боксе, изготовленном самостоятельно.

Безопасность вентиляционной системы


Точный расчет и разработка эффективной схемы установки элементов вентиляции необходимы не только для получения отличного качества покраски автомобиля и других изделий, но и для обеспечения безопасной работы операторов камеры. Безопасность вентиляционной системы покрасочного бокса можно обеспечить тремя способами:

  1. Установка обратных взрывозащищенных клапанов на воздуховодах;
  2. Учет вида примесей, выделяемых в процессе работы;
  3. Установка дополнительных местных вытяжных устройств в определенных местах.

Так, если в результате работы выделяются примеси, пары которых легче воздуха, то вентиляция проектируется так, чтобы одна треть воздуха выводилась из нижней камеры, остальной воздух – из верхней. Обратный порядок воздухообмена необходим в том случае, когда пары примесей тяжелее воздуха и, соответственно, их большее количество оседает внизу.

Взрывобезопасные местные вытяжки могут понадобиться в таких местах, где расположены установки струйной окраски, окрасочные столы и стенды, окрасочные ванны. Расчет вентиляционной системы покрасочной камеры – ответственная и непростая задача, от грамотного выполнения которой зависит нормальное функционирование самой системы, а также сохранность здоровья людей.

Качественная покраска является процессом сложным, требующим соблюдения ряда обязательных технических требований. Для достижения высоких показателей и соблюдения технологических требований оборудуются специальные помещения – покрасочные камеры, малярные цехи, гаражи и т. д.

Обязательным условием эксплуатации покрасочной камеры является наличие эффективной вентиляции

Обязательным условием безопасной эксплуатации таких объектов является наличие эффективной вентиляции. По этой причине многих людей интересует вопрос обустройства воздухообмена покрасочной камеры своими руками. На что нужно обращать внимание, если нужна вентиляция в малярке?

Общая информация

Покрасочная камера – это специальное помещение, которое предназначено для проведения качественной покраски различных поверхностей. Прежде всего, такие объекты применяются для нанесения краски на металлические поверхности.

Высокий уровень обеспечивается распылением мельчайших частиц краски с растворителем. Своеобразный «туман» равномерно оседает на металлической поверхности, обеспечивая необходимый эффект.

С цехами неразрывно связаны помещения, оборудованные пескоструйным оборудованием. Пескоструйка служит для удаления загрязнений, следов коррозии и старых покрытий. Для решения этой задачи используются различные абразивные материалы.

К обустройству покрасочных камер предъявляется ряд обязательных требований. Наличие эффективной системы вентиляции – одно из таких условий.

Зачем нужен воздухообмен в малярке?

  1. Обеспечение безопасности людей.
  2. Создание благоприятных технологических условий.
  3. Соблюдение требований безопасности.

Вентиляция в малярных цехах выполняет следующие задачи:

  • выведение отработанных масс газа, с высокой концентрацией вредных элементов;
  • постоянное поступление в помещение свежего воздуха с оптимальными параметрами чистоты, температуры, влажности;
  • рециркуляция воздуха, то есть очистка отработанных масс и многократное их использование после смешивания со свежим кислородом.

Вентиляция покрасочной камеры может быть трёх видов:

  1. Приточно-вытяжная.
  2. Одномоторная.
  3. Двухмоторная.

Вентиляция на территории покрасочной камеры может быть трех типов: приточно-вытяжной, одномоторной и двухмоторной

Требования и расчет

Покрасочные камеры должны быть обеспечены приточной и вытяжной вентиляцией, с дополнительным обустройством вытяжки в верхней части помещения. Нижний отвод воздуха оборудуется путём поднятия решётки на 15—20 см над основным уровнем пола. В это пространство монтируются воздухозаборники с фильтрами.

Система воздухообмена в окрасочной камере в обязательном порядке оснащается фильтрующей системой как на приточном, так и на вытяжном участке. С ее помощью из поступающих масс удаляется пыль. На выходе, из отработанных газов удаляются красящие частицы, с помощью специальных краскоулавливающих установок.

При проектировании вентиляции используются сложные расчеты. Очень важно выполнить точный расчет скорости обновления воздуха в помещении. Почему это так важно?

  1. Слишком сильные потоки воздуха могут привести к нарушению технологии покраски.
  2. Низкая скорость поступления свежего кислорода приведёт к низкой эффективности проветривания и удаления технологических частиц. Такая ситуация несёт высокий уровень опасности для работающих на объекте людей.

На конструкцию покрасочной камеры и ее систему вентиляции существенное влияние оказывает размер и конструктивные особенности предметов, которые планируется покрывать краской в помещении.

Здесь важным показателем, который точно определяется при расчете системы вентиляции, является кратность. Кратность воздухообмена при обработке объектов с небольшой площадью поверхности должна быть пятикратной. То есть, столько раз должен обновляться воздух за единицу времени.

На объектах, предназначенных для обработки легковых автомобилей, кратность увеличивается в 50—100 раз. Исходя из параметров кратности, в камерах, обустроенных для покраски транспортных средств, не рентабельно производить нанесение краски на небольшие по площади предметы.

Стандартная камера имеет производительность от 15 тыс. до 30 тыс. кубических метров воздуха в час. Такой объём обеспечивает создание благоприятных рабочих условий для персонала и соблюдение технологических требований.

Стандартная покрасочная камера имеет производительность от 15 тыс. до 30 тыс. кубических метров воздуха в час

  • длина – 7 метров;
  • ширина – 4 метра;
  • высота – 3 метра.

Определение объёма помещения производится путём умножения показателей длины, ширины и высоты. Наш объём равен 84 кубическим метрам. Цех используется для покраски автомобилей, его кратность равна 90. Рассчитываем производительность. 84 умножаем на 90. Получается проходимость воздуха 7 560 кубических метров в час. Показатель недостаточен и требует увеличения примерно в два раза. То есть нужно увеличить мощность оборудования или размеры помещения.

Чтобы рассчитать параметры приточно-вытяжной системы нужно учитывать параметры давления и производительности оборудования. Давление находится в прямой зависимости от площади фильтров. Чем больше фильтров «на входе» и «выходе», тем ниже давление.

Устройство и схема

Устройство и схема вентиляции зависит от вида системы и ее особенностей. Одномоторная система воздухообмена подразумевает верхнюю принудительную подачу воздуха, за счёт чего происходит осаждение тумана с краской вниз к вытяжным элементам.

При двухмоторной системе дополнительный мотор оборудуется внизу. Он усиливает выведение отработанных газов за пределы рабочего пространства камеры. Это наиболее эффективный вид воздухообмена, но его оборудование экономически целесообразно только в случае высоких рабочих нагрузок, то есть, когда покраска производится постоянно.

Приточно-вытяжная система рассчитывается с возможностью функционирования в трёх режимах:

  1. Высокая скорость поступления и вывода воздуха с двухсторонней фильтрацией.
  2. Создание особых условий для покраски (температурного режима в 30 градусов).
  3. Создание особых условий для просушки (подаётся чистый воздух, доведённый до температуры в 60 градусов).

Вентиляция в гараже для покраски или малярном цеху в своём устройстве имеет следующие конструктивные элементы:

  1. Вентиляторы.
  2. Нагревательные элементы (тены).
  3. Пылеулавливающие фильтры на приточной линии.
  4. Краскоулавливающие и пылеулавливающие фильтры на вытяжной линии.
  5. Траншеи и отверстия в полу, закрытые решётками.

Схема вентиляции покрасочной камеры, находящейся в гараже

При проведении покрасочных мероприятий, важным технологическим фактором является определённый уровень давления. Нужные результаты обеспечиваются за счёт установки на притоке и вытяжке вентиляторов с регулируемой мощностью.

Если требуется повышенное давление, на большую мощность включается входной прибор. Если нужен разряженный воздух, вентилятор «на выходе» включается в режим более высокой мощности.

При проектировании и расчете важно избегать образования «мёртвых зон», где воздушные массы могут застаиваться и концентрироваться в загрязнённом виде. Ещё один важнейший показатель эффективности – герметичность.

Ключевым конструктивным элементом окрасочного цеха, оказывающим влияние на расчет, является пол. Это основа вытяжки для покрасочной камеры. Выведение отработанного воздуха производится через специальные технологические отверстия в напольном покрытии. Конфигурация, расположение и количество таких отверстий определяет эффективность.

Кроме отверстий для качественного выведения воздуха, может использоваться принцип поднятия пола. За счёт этого процесса образуется пространство по краям напольных плит, куда монтируется вытяжка и фильтрующие приспособления.

Инструкция по оборудованию

Может ли быть оборудована вентиляция в покрасочной камере своими руками? Обустройство системы для покрасочной камеры в гараже рекомендуется доверять профессионалам, так как это сложное и трудоёмкое занятие.

Но при большом желании и наличии всего необходимого можно смонтировать систему воздухообмена своими руками. Стоит понимать, что стандартная гаражная вентиляция для покрасочной камеры не подойдёт.

Схема организации воздухообмена на покрасочном участке с использованием технологии утилизации тепла

Работы по наладке вентиляционной системы производятся после проведения работ по обшивке внутреннего пространства и подключения электричества. Стоит понимать, что при проектировании, конфигурация должна изначально предполагать возможность монтажа системы притока и вытяжки.

Общая инструкция по монтажу вентиляции покрасочного цеха:

  1. Работы начинаются с пола, где устанавливаются вытяжные элементы с фильтрующими системами.
  2. Под потолком устанавливается система забора и нагрева воздуха. Монтируются фильтры, вентиляторы и другое оборудование. В качестве нагревательных элементов рекомендуется использовать тены. Для решения задач с нагревом на среднюю камеру хватает 5—8 тенов. Тен – система токопроводящих элементов, вмонтированных в металлические трубки вместе с изолирующим материалом.
  3. Монтируются трубы, через которые воздушные массы подаются непосредственно по всему пространству помещения.

Важным фактором, который регулируется специальными СНИП, является обеспечение в покрасочной камере требований по безопасности. Для решения этой задачи необходимо проводить:

  • обработку специальными средствами рабочих поверхностей для создания защиты от угрозы взрыва или возникновения пожара;
  • постоянный контроль содержания и концентрации примесей с помощью размещения специального измерительного оборудования;
  • усиление воздухообмена в местах максимальных загрязнений и концентраций отработанных газов.

Соблюдение требований строительных норм и правил в вопросах оборудования вентиляции в покрасочных камерах позволяет организовать работу безопасно и эффективно.

Камера для покраски металла, дерева, пластика – сложное инженерное сооружение. В нем должен поддерживаться приемлемый для выполнения работ на высоком уровне микроклимат. Пары краски и растворителя взрывоопасные, а также негативно влияют на организм человека и окружающую среду. Поэтому расчет вентиляции покрасочной камеры — не формальность, а основа эффективной работы всего проекта. Открыть окна и «выветрить» пары невозможно. Это повлечет за собой существенные штрафы, а при неоднократном нарушении — закрытие предприятия.

Функционирование покрасочной камеры

Это специализированное помещение, в котором выполняется два вида работ:

  • нанесение лакокрасочного покрытия на металлические, деревянные и пластиковые поверхности. Специфика процесса связана с выделением мелкодисперсной пыли от красок и растворителей. Она не оседает, а остается во взвешенном состоянии. Что негативно сказывается на качестве покраски, увеличивает вероятность самопроизвольного возгорания и взрыва, в негативном ключе влияет на локальную экологическую обстановку вокруг предприятия. Поэтому станция оборудуется системой вентиляции и фильтрации воздуха;
  • очистка металлических поверхностей посредством пескоструйной обработки. Покрасочная камера состоит минимум из двух помещений: первое для покраски, второе для подготовки окрашиваемой поверхности. Пескоструйная очистка выполняется мелкодисперсными абразивными материалами, например речным песком. В воздухе постоянно присутствует взвесь из абразивного материала, мелких частиц металла и ржавчины. Их надо отфильтровывать и подавать в помещение свежий воздух. Для этого монтируется приточно-вытяжная вентиляция с фильтрами.

Схема работы бокса по окраске состоит из четырех циклов, для каждого из которых надо запроектировать особые условия вентилирования:

  1. Нанесения слоя краски.
  2. Продувка холодным воздухом.
  3. Сушка при температуре +60-80 0 С.
  4. Охлаждение.

Требования к системе вентиляции

Исходя из четырех циклов рабочего процесса при выполнении покрасочных работ, нахождении людей в помещение, а также высокого коэффициента взрывоопасности смеси из краски и растворителя, вентиляция должна удовлетворять ряд требований:

  • обеспечивать абсолютную безопасность находящихся в помещении людей;
  • предотвращать скопление в воздухе предельно допустимой концентрации (ПДК) взрывоопасных веществ и химических соединений;
  • охлаждать и нагревать входящие потоки воздуха до требуемой для каждого цикла технологического процесса температуры;
  • отфильтровывать пыль, краску, абразивные вещества.

Типы вентиляции для покрасочного бокса

Для покрасочной камеры рекомендуются к использованию системы приточно-вытяжной вентиляции с естественным и искусственным побуждением:

  • одномоторная. Клапаны подачи уличного воздуха располагаются под крышей. Удаление отработанных воздушных масс осуществляется естественным путем через отверстия в полу;
  • двухмоторная. Вентиляторы располагаются как в месте подачи, так и в точках удаления воздуха. Система полностью работает по принудительной схеме воздухообмена. Такой вариант — более эффективное и дорогое устройство, чем одномоторная вентиляция.

Особенности проектирования

В процессе проектирования разработчики используют различную нормативную литературу. Основная информация содержится в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Также часть расчетные данные и другие нормы можно почерпнуть в: НПБ 105-03 «Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности»; НПБ 239-97 «Воздуховоды. Метод испытаний на огнестойкость».

Направление движения воздуха в покрасочном боксе

В сети можно найти много литературы с прикладными советами по проектированию, но стоит учитывать некоторые нюансы:

  • на одну единицу технологического оборудования проектируется один местный отсос. Для каждой заборной точки свой вентиляционный канал. Смешивать потоки из разных технологических участков не допускается;
  • система подачи приточного воздуха монтируется в межпотолочном пространстве. Снаружи видны только вентиляционные решётки. Забор воздуха осуществляется через трубу, на конце которой располагается вентилятор. После него устанавливается нагреватель, который нагревает приточку до +29-30 0 С. После нагрева воздух прогоняется через барьер из фильтрующих элементов и попадает в покрасочный бокс;
  • приточная и вытяжная вентиляция оборудуются механическими и автоматическими заслонками для регулировки давления. Данная схема позволяет точно регулировать скорость и давление потока в вентиляционной камере;
  • вентиляторы для вытяжки проектируются во взрывобезопасном исполнении. Их категорически запрещается устанавливать в межполовом пространстве. Только снаружи помещения в вытяжной трубе;
  • вытяжная вентиляция оборудуется двумя ступенями фильтрации воздуха. Первая ступень абсорбируете краску и растворитель. Вторая, чаще всего угольный фильтр, препятствует попаданию в атмосферу пыли;
  • для создания более комфортных условий в боксах устанавливаются системы воздушного душа для рабочих. Пред подачей к потребителю он проходит тщательную фильтрацию. Интенсивность потока и количество точек рассчитывается по специальной формуле;
  • скорость движения воздушных масс внутри окрасочно-сушильной камеры не должна превышать 0,3 м/с;
  • вентиляция рассчитывается как на активную работу во время подготовительного этапа, так и на прогрев помещения до +60-70 0 С для сушки окрашенных изделий. Для первого процесса воздух подается через приточные клапаны и нагревается до +30 0 С. Для второго необходима более высокая температура и замкнутый цикл воздухообмен. Циркуляция осуществляется постоянным перемешиванием воздушных масс, приточная подача составляет только 15% от общего объема;
  • выхлопные трубы от вытяжной вентиляции выводятся на максимальную высоту, но не меньше 2 м от уровня крыши. Это требование очень важно при одномоторной схеме вентилирования. Чем выше труба, тем интенсивнее происходит удаление отработанного воздуха;
  • кроме основной вытяжки в проект закладываются воздухозаборники для верхней зоны. Они устанавливаются над участками с повышенным выделением тепла.

Пример проекта

Кратность воздухообмена

Очень важный параметр для расчета вентиляции покрасочной камеры. Он характеризует интенсивность полной замены воздуха внутри помещений. Для проектируемого типа не существует строго регламента по кратности обмена воздуха. Все зависит от ПДК вредных веществ.

Если бокс проектируется под окраску мелких изделий, то вполне достаточно обеспечить 5-10 крат/час. При работе с крупногабаритными предметами, например, автомобилями, интенсивность вентиляционной системы должна быть 100 и более крат/ч.

Пол покрасочного бокса

Пол покрасочного бокса — конструктивный элемент вытяжной вентиляции. Из помещения удаляются отработанный воздух, пары краски и растворителя, абразивная пыль. Есть две схемы монтажа:

  1. Отработанный воздух удаляется через траншеи, проложенные непосредственно в полу. Давление нагнетается за счет вытяжного вентилятора, установленного в трубе.
  2. По черновому полу монтируется решетчатый, высотой 150-200 мм. В образовавшейся полости устанавливается фильтры для захвата краски и других химических соединений.

Эжекция

Эжекторы – это часть вентиляционного оборудования, предназначенная для безопасного удаления взрывоопасных соединение, таких, как пары лакокрасочных материалов. Чистый воздух под высоким давлением подается в вентиляционную камеру, где смешивается с взрывоопасными парами. Смена воздуха происходит быстрее и безопаснее.

Метод эжекции для вытяжной вентиляции

Фильтры для вентсистем

Фильтры устанавливаются на входе и выходе приточно-вытяжной вентиляции. Их существует несколько типов:

  • фильтр базовой очистки. Устанавливается непосредственно на входе воздушных масс. Задерживает крупнодисперсную пыль. Защищает фильтр для тонкой очистки воздуха;
  • фильтр тонкой очистки. Устанавливается на приточную вентиляцию. Задерживает мелкодисперсную пыль, размером до 4 мк. Состоит из внешнего защитного и внутреннего фильтрующего слоёв. Дорогой, но эффективный. Если использовать многоступенчатую систему очистки приточного воздуха, то требует замены не чаще одного раза в год;
  • картонный фильтр. Устанавливается на вытяжке. Его основная задача – абсорбирование масла, краски и растворители. Эффективное средство первичной очистки отработанного воздуха;
  • угольный фильтр. Устанавливается в систему вытяжной вентиляции после картонного. Забирает остатки пыли и краски.

Заключение

Вентиляция покрасочных камер должна исключить попадание вредных веществ в атмосферу, а также обезопасить рабочие места сотрудников предприятия. Проектирование систем воздухообмена сопряжено с обработкой большого количества данных и квалифицированным подбором оборудования. Такой объем задач по силам только профессиональному разработчику вентиляционной системы.

В компании «Мега.ру» вы найдете именно таких специалистов. Мы работаем на территории Москвы и Московской области, а также в ближайших регионах РФ. Рассматриваем варианты удалённого сотрудничества. За консультацией по всем интересующим вопросам обращайтесь к нашим специалистам. Координаты и способы связи указаны на странице «Контакты».

Отличие одномоторной покрасочной камеры для автомобилей от стандартной двухмоторной.

27.07.2016

Разбираемся в вопросе.

Собственно, в названии закралась ошибка и народное название «одномоторная покрасочная камера» правильней произносить, как «одноагрегатная покрасочная камера» по числу агрегатов, подающих/выбрасывающих воздух из кабины камеры для покраски и сушки деталей. А в каждом агрегате бывает до 2х моторов, приводящих вентиляторы притока и вытяжки. Но это скорее исключение из правил: так получается дорого на входе и неэкономично в эксплуатации, при этом реальность какого-то эффекта от этого весьма сомнительна, скорей попытка исправить инженерные просчеты.

Дело в том, что в стандартной окрасочно-сушильной камере предусмотрены 2 агрегата: агрегат притока вместе с фильтрами, теплообменником и дизельной (газовой) горелкой, ответственный за подачу и подготовку воздуха в кабину камеры, и агрегат вытяжки, который откачивает воздух из кабины окрасочной камеры и выбрасывает его, очищенным фильтрами, в атмосферу.

Со стандартной камерой все, вроде, ясно: первый агрегат накачивает воздух в кабину под давлением, второй откачивает. Но как происходит тот же физический процесс в одномоторной бюджетной покрасочной камере?

Почти так же, с той лишь разницей, что воздух движется лишь под действием силы, создаваемой вентилятором агрегата притока, и нет помощника в виде агрегата вытяжки. Поэтому в такой конструкции используются более мощные двигатели на притоке. Например, в стандартной окрасочно-сушильной камере ColorTech CTA 7000 используются 2 двигателя (один на притоке, второй на вытяжке), каждый мощностью 5,5 кВт. А в одномоторной покрасочной камере ColorTech CTA 7000ECO используется более мощный двигатель на 7,5 кВт.

Но это не вся разница. На скорость воздушного потока влияет не только придаваемое ему ускорение и давление, но и геометрия воздушных каналов, по которым он несется. Поэтому вторым важным нюансом становится форма, длина и сечение безмоторных (пассивных) воздуховодов для выброса воздуха в атмосферу. Здесь не надо изобретать велосипед – точно будет ошибка, которая повлечет за собой дорогостоящую переделку. Лучше воспользоваться опытом профессионалов.

Что с качеством покраски?

Вцелом, оно выше в стандартной камере с 2 агрегатами. Но если «одномоторку» и ее вентиляцию смонтировали правильно и профессионально, то разницу реально разглядеть лишь под микроскопом. А если вы покупаете покрасочную камеру, чтобы красить преимущественно старый и недорогой автопарк, да еще и вдали от столицы России, да еще и денег в обрез, — так, как говорится, все карты в руки для приобретения одномоторной камеры – останутся довольны все: и владелец камеры, и его клиенты. Только не надо экономить на вентиляции и вытяжке и еще придется чуть чаще менять потолочный фильтр для окрасочной камеры. Ну а если вы красите некие метало-, пластиково-, деревянные изделия, к которым не предъявляются повышенные требования по качеству окраски, то в данном случае приобретение стандартной (двухмоторной) камеры может выглядеть просто необоснованным расточительством. Смысла в агрегате вытяжки в данном случае немного.

Вентиляция покрасочного / малярного цеха

Правильная организация вентиляции в окрасочном цехе имеет большое значение для поддержания безопасности на производстве. Во внутреннем воздухе таких окрасочных цехов содержится большое количество ядовитых паров растворителей и разбавителей, а также окрасочная пыль (до покраски выполняется шлифовка и другая механическая обработка поверхностей). Их концентрация может привести к взрыво- или пожароопасной ситуации на производстве, а также нанести вред здоровью или создавать некомфортные условия для работников производства.

Удаление данных вредных веществ из воздушных масс и является основной целью для проектирования вентиляции в малярном цехе. Для достижения поставленной цели применяется приточно-вытяжная система большой мощности, так как воздухообмен для покрасочного цеха должен превышать воздухообмен в других производственных отраслях, для гарантии надлежащей безопасности.

Картинка от Андрея с покрасочным цехом (покрасочная камера, местные отсосы и все остальное на одной картинке в общем виде)

Взаимосвязь вентиляции в окрасочном цехе и способа покраски

Однако при организации вентиляции в окрасочном цехе необходимо учитывать, какой способ покраски изделий используется на данном предприятии.

Способ окунания в ванну: кратность воздухообмена (количество раз смены воздуха) будет незначительной (5-6 обменов в час), так как концентрация канцерогенных веществ в воздушных массах окрасочного цеха будет небольшой.

Окрашивание с помощью пульверизатора: то кратность воздухообмена будет варьироваться от 20 до 200 крат и более ввиду очень высокого содержания опасных веществ в воздухе.

Зачастую систему покраски автоматизируют, чтобы гарантировать не только полную пожаро- и взрывобезопасность, но и безопасность жизнедеятельности работников производства.

Рисунок 2 – Пример организации вентиляции в цехе, который оборудован автоматизированной системой покраски

Взаимосвязь вентиляции в малярном цехе и видов паров

Расположение вентиляции окрасочных цехов, а именно, размещение воздуховодов для осуществления притока и вытяжки, находится в прямой зависимости от типов ядовитых паров, которые выделяют окрашенные изделия. Все пары имеют разную плотность, которая может быть выше или ниже, чем плотность воздуха.

Плотность паров выше воздуха: в данном случае воздух подается по воздуховодам, которые располагают сверху, а отводится через специальные воздухораспределители, которые размещают снизу. Таким образом пары прибивают к земле.

Плотность паров ниже воздуха: Во данном случае приточные воздуховоды размещают снизу, а вытяжку воздуха организуют сверху. Так вентиляция способствует подъему паров вверх к вытяжке. Проёмы для удаления воздуха располагают в тех местах, где исключена всякая возможность попадания и возникновения искр.

Вставить две картинки – соответствующие каждому из способов подачи и удаления воздуха.

Смешанная вентиляция в окрасочном цехе

Следует заметить, что вся система вентиляции в покрасочном цехе состоит из общеобменной приточно-вытяжной вентиляции и местных отсосов (местной вытяжки). Приточный воздух поступает в помещение рассеянно и распределяется по всей площади цеха. В этом случае расчет системы вентиляции производится так, чтобы объем подаваемого воздуха был больше объема воздуха, удаляемого из камеры (приток свежего воздуха должен составлять не менее 80% от вытяжки отработанного воздуха).

ВАЖНО! Выброс вытяжного воздуха должен находиться на 2 м выше кровли.

При проектировании и как следствие при эксплуатации системы общеобменной приточно-вытяжной вентиляции должны использоваться разные сети воздуховодов и разные воздушные шахты. Не допустима организация приточных и вытяжных вентиляционных каналов под полом. Кроме того, систему вентиляции покрасочного цеха оборудуют специальными взрывозащищенными обратными клапанами, располагаемыми на воздуховодах.

Уровни  вытяжки и притока нужно размещать таким образом, чтобы при окрашивании в воздуховодах не появлялись мертвые зоны и зоны завихрений. А предотвратить появление таких зон позволяет грамотное разветвление сети воздуховодов.

Рисунок 1 – Пример организации системы вентиляции в цехе, предназначенном для покраски автомобилей

По окончанию каждого технологического процесса, необходимо выполнять «продувку» окрасочной камеры. Для фильтрации воздуха от частиц краски в вытяжных воздуховодах нужно использовать оросители (гидрофильтры). Также необходимо регулярно чистить решетки, воздуховоды и т.д.

Местная вентиляция малярного цеха

При проектировании местной вентиляции инженеры стараются сделать так, чтобы обмен воздуха производился как можно эффективней. Для этого воздушные массы из цеха отводятся в следующих пропорциях (от объема воздуха) в соответствии с зонированием цеха:

  •  2/3 – из верхней зоны
  •  1/3 – из нижней зоны

В зависимости от степени испарения растворителей и разбавителей соотношение может измениться.

Некоторые виды оборудования  необходимо оснастить местной вытяжкой, такие как:

  • Агрегаты струйного распыления;
  • Установки для обезжиривания;
  • Камеры окраски;
  • Сушильные камеры
  • Ванны окунания
  • Покрасочные столы



Тут нужна Картинка от Андрея в его программе «Местная вытяжка для окрасочного цеха»

При необходимости подача приточного воздуха осуществляется непосредственно в покрасочную камеру, его рекомендуется подавать над подшивным потолком, оборудованным фильтрующими кассетами.

Категорически запрещается соединять систему местных отсосов воздуха от окрасочных камер с другим оборудованием для создания единой системы воздуховодов, так как возможно осаждение или конденсация взрыво — и пожароопасных веществ в воздуховодах или оборудовании. Кроме того, из соединения этих веществ может образовываться взрывоопасная смесь или создаваться более опасные и вредные вещества. Возможность объединения местных отсосов горючих или вредных веществ в общие системы должна указываться в задании на проектирование.

При проектировании вентиляции в окрасочном цехе рекомендуется ставить пылевые вентиляторы и защищенными от искр, поскольку отлитающая шпаклевка, пыль, краска могут налипать на лопатки рабочего колеса вентилятора.

Для сотрудников покрасочных цехов осуществляется воздушное душирование, которое заключается в локальной подаче струи воздуха на ограниченную рабочую зону или непосредственно на сотрудника предприятия.

Воздушное душирование

Также для повышения уровня безопасности работников малярных цехов им выдаётся защитная спец. одежда, и предоставляются баллонные респираторы.

Требования и учитываемые параметры к вентиляции малярного цеха

Система вентиляции покрасочного цеха проектируется в соответствии с нормами и правилами (СНИП 41-01-2003) и требованиями (ГОСТ 12. 1.005-76). Организация вентиляции предприятий малярной промышленности, кроме обеспечения соответствия внутренних температур требуемым температурам, должна гарантировать, что уровень влагосодержания, содержания вредных газов и паров, а также концентрация пыли в цехе и на рабочих местах будут поддерживаться в разрешенных диапазонах. Кроме того, не только особенности специализации предприятия и используемых агрегатов, но и характеристики зданий, в которых располагаются данные производства, создают особые правила, касающиеся проектирования системы вентиляции в производственных помещениях.

При расчёте системы вентиляции малярного цеха должны быть вычислены определенные характеристики. Для этого необходимо учитывать следующие параметры:

  • Площадь рабочего пространства;
  • Объем цеха;
  • Количество и тип опасных веществ, которые выделяются в процессе работы оборудования;
  • Влажность;
  • Температура;
  • Численность работников, которые выполняют окраску.

Для расчёта воздухообмена в покрасочных цехах учитывают количество воздуха:

  • удаляемого местными отсосами;
  • отводимого из нижней части цеха;
  • отводимого из верхней части цеха.

Воздухообмен проверяют на компенсацию избытков теплоты. При необходимости его увеличивают посредством механической вытяжки из верхней части цеха над тепловыми источниками.

Количество приточного воздуха рассчитывается для возмещения объемов воздуха (суммарно):

  • которого не достает в сушильных и подготовительно-окрасочных камерах и установках;
  • удаляемого через напольные решетки;
  • удаляемого из верхней зоны цеха.

В заключение следует обратить внимание на то, что  проектирование системы вентиляции цехов покрасочной промышленности, а также  системы кондиционирования представляется довольно трудной задачей. Поэтому в начале проектирования самого цеха необходимо получить консультацию у соответствующего эксперта в данной отрасли. Ведь, степень грамотности в организации и расчёте воздухообмена, влияет не только на срок службы и на эффективность использования вентиляции, но и на безопасность жизнедеятельности людей.

Получить бесплатную консультацию инженера по вентиляции окрасочного цеха

Получить!

Преимущества кожухов для покраски с подачей воздуха »Абразивные материалы и оборудование

ПРЕИМУЩЕСТВА:

1. Beard Friendly — с респираторным капюшоном малярам с растительностью на лице не нужно беспокоиться о поддержании одобренного NIOSH знака, защищающего их от вредных паров. В то время как некоторым респираторам с полной и полумаской необходимо удалить волосы на лице, чтобы они стали податливыми, капюшон с подачей воздуха позволяет внутреннему дикому человеку полностью выразить свою (или ее) бороду!

2.Очищающие линзы — Эти бленды прослужат вам долгое время, сохраняя чистоту и безопасность поля зрения. Снимите линзы и удалите все брызги и загрязнения, мешающие зрению.

3. Гибкая трубка подачи воздуха — Вы не будете чувствовать себя стесненным или ограниченным с гибкой трубкой подачи, которая прикрепляется к вашим отходам и обеспечивает надежную подачу воздуха и не мешает вам.

4. Холодный или нагретый воздух — Обеспечьте комфорт своих маляров с помощью простой в установке трубки охлаждения / нагрева.

5. Дополнительная рама каски — Защищает окрасочных маляров в критических строительных и рабочих зонах.

6. Средства защиты слуха — Защищает маляров от чрезмерного шума и потери слуха. Они удобно помещаются в капюшон.

7. Коммуникационные системы — Позволяют малярам и супервизорам легко общаться, встраивая коммуникационную систему в защитный кожух. Больше нет необходимости останавливать работу и снимать капюшон, чтобы разговаривать четко и эффективно.

8. Дополнительный внутренний фонарь для шлема — Сделайте свет и ясность вашему маляру, включив внутренний свет, который не покрывается краской и позволяет ему четко видеть рабочую поверхность.


НЕОБХОДИМА УСТАНОВКА:

1. Поступающий воздух с участка Компрессор — Используйте имеющийся компрессор для подпитки приточного воздуха.

2. Воздушный фильтр для дыхания

3. Сигнализация угарного газа

4.Защитные кожухи T-Link

5. Шланг для воздуха для дыхания — NIOSH требует, чтобы использованный шланг для воздуха для дыхания был от того же производителя, что и капюшон / шлем респиратора.

nontoxicHub — LocalExhaustVentilation


Система местной вытяжной вентиляции обычно состоит из вытяжного шкафа для улавливания загрязняющих веществ, системы воздуховодов и вытяжного вентилятора для вывода загрязнений наружу. Воздухоочистители также могут удалять из воздуха вредные типы пыли или твердых частиц.Если все сделано правильно, очищенный воздух часто можно рециркулировать, что позволяет сэкономить деньги на отоплении и охлаждении.

• Образец I — Местная вытяжная вентиляция
• Образец II — Местная вытяжная вентиляция

Типы вытяжек для местных вытяжных систем вентиляции различаются по конструкции в зависимости от конкретного использования. Вытяжки с навесом используются над электрическими печами, где часто поднимаются нагретые загрязнения. Щелевые вытяжные колпаки используются для очистки травильных пластин, где загрязнения могут улавливаться на рабочем месте.Закрытые вытяжки часто используются для кислот, которые опасны для находящихся поблизости пользователей и материалов. Покрасочные камеры используются для распыления краски и глазури, поскольку эти загрязнители могут легко перемещаться по воздуху к удаленным участкам. Подвижные вытяжные колпаки используются для сварки на нескольких объектах. Вытяжки для сбора опилок предназначены для деревообрабатывающих цехов. Многие художественные практики могут использовать либо щелевой вытяжной колпак, либо закрытый колпак для улавливания опасных материалов и удаления их из системы подачи воздуха.

Основные правила эксплуатации местных вытяжных систем:

• Обеспечьте достаточно чистого воздуха для замены отработанного воздуха.
• По возможности закройте технологический процесс, чтобы обеспечить эффективное улавливание загрязняющих веществ.
• Поместите капюшон как можно ближе к месту, где производятся токсины.
• Сделайте как можно меньше изгибов в системе воздуховодов. Убедитесь, что изгибы плавные, а не крутые.
• Расположите вентиляторы вне помещения так, чтобы все воздуховоды находились под отрицательным давлением (например, в вакууме), которое втягивает воздух и загрязнения в вытяжную систему и выводит их наружу.
• Не рециркулируйте отработанный воздух, если только вы не используете систему сбора пыли, предназначенную для рециркуляции.
• Убедитесь, что отработанный воздух не может повторно попасть в комнату или в воздухозаборники других систем подачи воздуха.
• Запланировать регулярное техническое обслуживание.
• При выпуске растворителей или других легковоспламеняющихся материалов используйте искробезопасные (алюминиевые) лопасти вентилятора и разместите двигатели вентилятора вне воздушного потока, чтобы искры от двигателя не воспламенили горючие вещества.

Проверка местной вытяжной системы

Местная вытяжная система, такая как окрасочная камера или щелевой кожух, должна улавливать загрязнители до того, как они попадут в воздух, которым вы дышите.Если вы чувствуете запах газов или паров, или видите грязную пыль или туман, плавающие в воздухе или оседающие на поверхности, вытяжка работает неправильно.
Вы также можете использовать дымовые трубы коммерческого класса для создания дымки, которая поможет вам увидеть направление воздушного потока в комнате. Менее дорогая альтернатива — детский набор мыльных пузырей. Правильно работающая система будет постоянно втягивать пузыри (или дым) в вытяжку. Если пузырьки проходят мимо вашего лица, когда вы находитесь в рабочем положении, токсичные загрязнители попадают в зону вашего дыхания, где вы можете их вдохнуть.
Если тесты показывают, что местная система вытяжной вентиляции не работает должным образом, обратите внимание на следующие общие проблемы:

• Достаточно ли воздуха для подпитки? Одной из наиболее распространенных проблем с местными вытяжными системами является недостаток свежего воздуха извне («подпиточный воздух») для замены вытяжного воздуха. Недостаток подпиточного воздуха снижает производительность выхлопной системы.
• Правильно ли расположен источник подпиточного воздуха? Размещение источника подпиточного воздуха слишком близко к местному вытяжному шкафу может создать турбулентность и / или выбросить загрязнения из вытяжки и у вашего лица.Используйте мыльные пузыри или дым для обнаружения турбулентности.
• Есть ли поперечные токи? Местные вытяжные шкафы часто очень чувствительны к перекрестным токам, вызванным интенсивным движением вокруг вытяжки, близлежащих кондиционеров, открывающихся или закрытых дверных проемов и т. Д. Проверяйте движение пузырьков или дыма, чтобы убедиться, что они попадают в вытяжку во время обычной работы условия.
• Достаточно ли ограждена деятельность? Вытяжка обычно работает более эффективно, когда она более полно охватывает рабочий процесс.
• Выполняется ли рециркуляция отработанного воздуха? Рециркуляция отработанного воздуха означает, что опасные загрязнители рассеиваются обратно в пространство. Опять же, мыльные пузыри можно использовать, чтобы следовать по пути отработанного воздуха от воздухозаборников.

Выполнение этих простых тестов и рекомендаций поможет вам убедиться, что ваша система вентиляции работает должным образом. В разделе «Ресурсы» этой главы можно найти рекомендуемые книги и организации, которые также могут помочь в решении ваших проблем с вентиляцией.Кроме того, для полной оценки вашей системы вентиляции лучше всего проконсультироваться с инженером по вентиляции.

Эта статья изначально была напечатана для Art Hazard News, © Центр авторских прав по безопасности в искусстве. Он появляется на нетоксичном отпечатке любезно предоставлено программой «Здоровье в искусстве» Университета Иллинойса в Чикаго, которые создали коллекцию этих статей из своих архив, актуальный для художников и сегодня.

Бесканальная окрасочная камера 40 дюймов SS-340-DSH

Sentry Бесконтактная окрасочная камера 40 дюймов W представляет собой закрытый кожух с отрицательным давлением для контроля распыления аэрозолей.В этих энергоэффективных системах используются мощные вентиляторы и различные высококачественные фильтрующие материалы, обеспечивающие эффективное улавливание переносимых по воздуху загрязняющих веществ и паров. Уникальный внутренний спрей-фильтр, фильтрация HEPA и наполнитель с активированным углем помогают защитить респираторную зону оператора, а также предотвращают попадание нежелательных аэрозольных частиц и запахов в общую рабочую зону. Конструкция настольного вытяжного шкафа без воздуховодов и с рециркуляцией устраняет необходимость во внешних каналах или дорогостоящей замене воздуха.

Бесконтактные распылительные колпаки

обычно используются для окраски легким распылением, аэрозольного распыления, избыточного распыления эпоксидной смолы, подкрашивания, конформных паров покрытия и множества других процессов, которые выделяют аэрозольные частицы и запах.

  • Тихая работа
  • Простая и быстрая замена фильтра «без инструментов»
  • Портативный и легкий
  • Надежность, низкие эксплуатационные расходы
  • 2-летняя ограниченная гарантия производителя

115/220 В (115 В прибл.2 А), (220 В прибл. 0,75 А)
Заземленный шнур питания длиной 8 футов с вилкой NEMA 5-15P.

Фильтрация:
Предварительный фильтр: Внутренний предварительный фильтр спрея
Основной фильтр:
HEPA (до 99,97% эффективности по частицам размером 0,3 мкм и более)
ASHRAE (до 95% эффективности по частицам 0,5 мкм и более)
Активированный уголь

Объем воздуха 50-350 куб. Фут / мин (v с фильтрующим материалом)

Скорость на входе:
Предварительный фильтр и 99,97% HEPA-фильтр: 120 FPM High, 25 FPM Low
Предварительный фильтр и усиленный угольный фильтр: 105 FPM High, 20 FPM Low

Размеры капота:
Наружный: 24 дюйма Д x 42 дюйма Ш x 32 дюйма В
Внутри: 23. 5 дюймов x 40 дюймов x 24 дюйма

Материал капота:
Стороны: 0,250 дюйма (белый акрил)
Основание: 0,500 дюйма (белый полиэтилен высокой плотности)
Верх: 0,500 дюйма (прозрачный поликарбонат)
Передняя часть: 0,250 дюйма (прозрачный поликарбонат)

Воздуходувка:
Размеры: 15,5 «Д x 13» Ш x 14,5 «В (включая блок управления)
Материал: углеродистая сталь 16 г с полиэфирным эпоксидным покрытием на всех поверхностях

Уровень шума: 61-66 дБА (скорость вентилятора от низкой до высокой)

Макс. рабочая температура: не более 170 ° F

Вес 125 фунтов.

Включает прозрачные антистатические виниловые занавески и регулятор скорости.

Укажите напряжение, 115 В будет поставлено, если не указано иное.

Отвечает требованиям OSHA: 1910.107 (b) (5) (i).

10 лучших покрасочных камер для миниатюр и моделей аэрографии

Вы ищете окрасочную камеру для аэрографии миниатюрных или масштабных моделей? Ключевые особенности, которые следует искать в лучшей покрасочной камере для мини-покраски аэрографа , включают размер, шум, тип и мощность вентиляционного фильтра, а также дополнительное освещение. Некоторые покрасочные камеры переносные, и их легко хранить. Другие будки имеют более постоянную установку. В принципе, все покрасочные камеры работают одинаково. Система вентилятора создает отрицательное давление, которое отводит воздух от вас через фильтр и выпускает выхлоп. Многие покрасочные камеры отлично подходят для аэрографии. Меньшее количество безопасных для использования аэрозолей.

В этой статье я делюсь информацией и советами, которые я узнал о покрасочных камерах для миниатюрной живописи аэрографом. Проверить это!

  • Каждый художник-миниатюрист, использующий аэрограф, должен использовать надлежащую вентиляцию, чтобы защитить себя и других в доме.
  • В принципе, все окрасочные камеры отводят с лица опасные излишки аэрозоля, фильтруя и удаляя загрязненный воздух.

Я много лет рисовал на миниатюрах акриловой краской, но до сих пор не рассматривал возможность использования окрасочной камеры для аэрографа. Придумывая способы улучшить свое хобби, я довольно много узнал о том, почему окрасочная камера — это хорошее вложение.

Продолжайте читать, чтобы увидеть обзор 10 лучших покрасочных камер, рекомендованных мной для рисования миниатюр и моделей.


Спешите? Посмотрите 3 лучших покрасочных камеры! 🏆

Как насчет самодельных (сделай сам) покрасочных камер для аэрографа?

Если вы ищете способы сделать свою собственную покрасочную камеру для хобби, в Интернете есть множество планов. Вот простая, но прочная самодельная покрасочная камера, которую вы можете сделать сами.

Эти планы самодельных окрасочных камер взяты из Starship Modeler, сайта, посвященного предоставлению информации и других ресурсов для создателей масштабных моделей из научной фантастики, космических фактов, фэнтези, мехов и аниме.

Для покрасочной камеры своими руками вам понадобится:

Ориентировочная стоимость этих материалов для покрасочной камеры DIY для аэрографа составляет 60–110 долларов США долларов США. Если вам интересно, эта стоимость находится в диапазоне, который вы заплатили бы за коммерческую камеру для распыления аэрографа или аэрозоля, которую вы можете купить предварительно собранной (например, подключи и работай).

Хотя, конечно, покрасочные камеры своими руками имеют дополнительное преимущество настройки .

Нужна большая будка? Действуй! Хотите лучший вытяжной вентилятор для покрасочной камеры своими руками? Затем используйте мощный компьютерный вентилятор с моторизованным двигателем.

И, если что-то пойдет не так с вашей покрасочной камерой DIY, вы точно знаете, как решить эту проблему. Каждая часть заменяема. По большей части вопрос о том, стоит ли сделать вашу собственную настольную покрасочную камеру , сводится к тому, насколько удобно вам делать вещи.

Если вы любитель, сделать окрасочную камеру самому не составит труда. У вас уже есть большинство необходимых инструментов и технических ноу-хау.

Вот видеоурок о том, как самому сделать окрасочную камеру для аэрографа для окраски пистолетов и других моделей.

Нужна ли вам покрасочная камера для аэрографии миниатюр?

Простой ответ: нет.

Конечно же, вы должны использовать нетоксичные акриловые краски для хобби на водной основе.

СВЯЗАННЫЙ: ПРОСТОЕ РУКОВОДСТВО ПО МИНИАТЮРАМ ВОЗДУШНОЙ СИСТЕМЫ

Я много лет рисовал аэрографом миниатюр в обычной респираторной маске. Маска была не дорогой и намного удобнее использовать из-за ограниченного рабочего пространства.

Поскольку я использовал свой аэрограф при очень низком давлении воздуха (<25 фунтов на кв. Дюйм), избыточное распыление было минимальным для моей ситуации с покраской.

Конечно, если рядом с вами живут другие люди (или домашние животные), вам понадобится , чтобы принять дополнительные меры предосторожности. А если у вас лично проблемы с дыханием, дополнительная вентиляция с активной системой покрасочной камеры будет способствовать защите вашего благополучия и комфорта (источник).

Обратите внимание, что любые загрязнения воздуха, даже распыленные нетоксичные краски для хобби, могут усугубить симптомы проблем с дыханием, такие как аллергия или астма (источник). Соблюдайте соответствующие меры предосторожности.

Для некоторых художников, занимающихся аэрографией, окрасочная камера является очень важной частью комфортной и безопасной работы. Для других энтузиастов аэрографии покрасочная камера — это просто роскошь, которая может вообще не понадобиться. В конце концов, стоит ли вам использовать покрасочную камеру, зависит от ваших потребностей. Что ты рисуешь и какими художественными средствами?

Недостатком покрасочной камеры является занимаемое ею пространство, стоимость обслуживания (которая довольно минимальна) и необходимость выделять больше ресурсов на инструмент (аэрограф), которым вы можете не часто пользоваться. Так что на вопрос «Вам нужна окрасочная камера для аэрографии миниатюр или моделей?» Я предлагаю принять меры предосторожности. Как упоминалось выше, я бы рекомендовал носить респиратор независимо от того, что вы делаете во время аэрографии. Он защитит вас больше, чем покрасочная камера.

Можно ли использовать аэрозольные баллончики в покрасочной кабине?

Я не рекомендую использовать аэрозольные баллончики в домашнем распылителе для хобби . Настольный колпак для хобби недостаточно велик и не обладает достаточной вентиляционной способностью, чтобы сдерживать избыточное распыление аэрозоля (которое более эффективно, чем аэрограф).Обычная окрасочная камера для хобби не защитит вас от вредных паров и паров аэрозольных баллончиков (источник).

Вот почему: Большинство аэрозольных красок и грунтовок содержат так называемые летучие органические соединения (ЛОС) . ЛОС включают множество химических веществ, которые могут иметь долгосрочные неблагоприятные последствия для здоровья, и выделяются рядом продуктов, включая аэрозольные краски, лаки и средства для удаления краски.

Знаете ли вы, что производители добавляют природному газу «запах тухлых яиц»? Природный газ обычно без запаха .Дополнительный «запах» (называемый меркаптаном) призван защитить вас при утечке газа. Когда чувствуете запах природного газа, пора выйти из здания и позвать на помощь.

(источник)

ЛОС, которые обычно встречаются в аэрозольных красках и грунтовках, включают:

Эти химические вещества нелегко отфильтровать и удалить с помощью стандартных систем фильтрации. Эмпирическое правило относительно летучих паров / испарений гласит: , если вы чувствуете запах дыма от спрея, вы уже получаете потенциально опасную дозу.

Наконец, были сообщения о возгорании внутри покрасочных камер для любителей (источник). Летучие органические соединения и другие пары из аэрозольных баллончиков легко воспламеняются. При распылении крошечные искры или тепло от электрических вентиляторов окрасочной камеры могут воспламенить эти пары.


6 советов по использованию покрасочной камеры для хобби

Когда вы рисуете в окрасочной камере, есть 6 основных советов, которые помогут максимально снизить риск воздействия (источник).

1. Убедитесь, что окрасочная камера работает правильно.

  • Убедитесь, что воздух проходит через окрасочную камеру
  • Регулярно меняйте фильтр

2.Держите лицо вне покрасочной камеры

  • Воздух будет течь через кабину к выпускным отверстиям и вентиляторам
  • Убедитесь, что ваше лицо не находится внутри окрасочной камеры, чтобы не вдыхать излишки распылителя

3. Распылить в кабину

  • Оптимизируйте окрасочную камеру, направив струю в выходящий воздушный поток
  • «Не распыляйте против ветра»

4. Уменьшить избыточное распыление

  • Направьте аэрограф перпендикулярно (или прямо) к окрашиваемой поверхности и соблюдайте расстояние 3-6 дюймов
  • Используйте минимальное давление воздуха, необходимое для выполнения работы аэрографа

5.

Используйте маску для дополнительной защиты
  • Для дополнительной защиты наденьте респираторную маску
  • Если вы используете маску, никогда не снимайте защитное снаряжение, пока не покинете зону покрасочной камеры

6. Избегать окраски и грунтовки аэрозольными баллончиками

  • Вы можете использовать покрасочную камеру с аэрозольными баллончиками, но это не рекомендуется.
  • Аэрозольные баллончики содержат растворители (например, летучие органические соединения), которые могут подвергнуть вас и окружающих вас людей воздействию вредных химикатов
  • Для наилучшей практики используйте баллончики на открытом воздухе или со специально вентилируемой вытяжной системой

Какие особенности нужно искать в покрасочной кабине для аэрографии?

В покрасочной камере для аэрографа для миниатюрной живописи нужно учитывать 7 факторов:

  1. Размер
  2. Портативность
  3. Освещение
  4. Шум
  5. Система вентиляции
  6. Источник питания
  7. 15 Цена

    Размер

    Покрасочная камера для аэрографа должна быть достаточно большой, чтобы вы могли полностью разместить внутри модели или миниатюры.

    Возможность разместить всю вашу модель в окрасочной камере гарантирует, что ваш спрей не будет выходить из воздушного потока с отрицательным давлением.

    Конечно, нужно соблюдать баланс между размерами вашей покрасочной камеры. Слишком большая окрасочная будка займет много места. Если вы планируете переставить рабочее место, покрасочная камера большего размера сделает это труднее.

    Переносимость

    Это связано с размером окрасочной камеры. Портативная покрасочная камера может складываться или складываться в меньшую форму.

    Некоторые покрасочные камеры складываются в чемоданы с ручками для переноски.

    Лично я предпочитаю портативные покрасочные камеры, которые позволяют мне хранить мою окрасочную камеру, если мне нужно больше места на столе. Если вы путешествуете куда-нибудь со своим хобби, портативная окрасочная камера также упростит эту задачу.

    Некоторые портативные окрасочные камеры могут работать от батареи, что полезно, если вы не можете освободить электрическую розетку. Однако дело не в том, что эти системы не обладают большей мощностью вентиляции, чем системы вентиляции с проводным питанием.

    Освещение

    Никто не любит рисовать тьму.

    Покрасочная камера — это замкнутое пространство, что также означает более темное пространство.

    Настольная лампа с поворотным кронштейном, такая как Neatfi XL, может украсить вашу окрасочную камеру

    Многие окрасочные камеры оснащены встроенными системами освещения, такими как светодиоды. Это значительно повышает ценность окрасочной камеры.

    Конечно, многие из этих огней не очень яркие. Но они действительно помогают вам увидеть, что вы аэрографируете.Если вам нужно дополнительное освещение для окрасочной камеры, обратите внимание на некоторые из замечательных ламп с поворотным рычагом.

    Шум

    Что вы получите, если прикрепите моторизованный вентилятор к контейнеру в форме коробки?

    Вентилятор с усиленным шумом!

    Хорошо, еще один момент, который следует учитывать при покупке окрасочной камеры, — это ее громкость. Некоторые покрасочные камеры представляют собой простые машины. К ящику прикреплен дешевый вентилятор, который пропускает воздух через фильтр.

    В зависимости от качества покрасочной камеры, уровень шума мощного вентилятора может раздражать при использовании в течение длительного времени.

    Когда вы аэрографируете миниатюру, подумайте, сколько времени нужно, чтобы закончить работу.

    И, если вы рисуете поздно ночью, будет ли шум окрасочной камеры мешать спящим поблизости?

    Как вы увидите в обзоре покрасочной камеры, я немного отмечу уровни шума, производимые окрасочной камерой. Не все окрасочные камеры имеют одинаковый уровень шума. Очевидно, что одни будут тише других.

    Система вентиляции

    Существует множество способов, которыми окрасочная камера удаляет от вас воздух во время аэрографии.

    В принципе, в покрасочной камере для хобби используется вентилятор, который пропускает воздух через фильтр и либо выпускает «более чистый» воздух одним из двух способов: 1) он выпускает воздух обратно в комнату (система без вентиляции), или 2) выталкивает воздух через трубку из окружающего пространства (вентилируемая покрасочная камера).

    Для большинства портативных комплектов покрасочных камер для хобби система вентиляции будет использовать безвентиляционный метод и выводить воздух обратно в вашу комнату. Эти покрасочные камеры просты в установке.Включите и выключите их по мере необходимости.

    Для более специализированных и мощных окрасочных камер система вентиляции будет выводить воздух наружу через воздуховоды или трубки. Эти окрасочные камеры более технически устроены. Но они позволяют проводить более длительные сеансы непрерывного распыления, например, они обычно могут справляться с увеличенным объемом избыточного распыления.

    Источник питания

    Это связано с мощностью, которую вы используете для работы моторизованного вентилятора.

    Чем мощнее вентилятор, тем больше требуется мощности.Это означает, что покрасочная камера с более сильной вентиляцией потребует большей мощности.

    Проверьте выходную мощность системы вентилятора окрасочной камеры, чтобы определить ожидаемый поток воздуха. Но…

    Помните, что для более крупных окрасочных камер потребуется большая мощность всасывания, чтобы эффективно проветривал внутреннюю часть кабины.

    Другими словами, для большой окрасочной камеры требуется более мощный вентилятор с электроприводом, чем для маленькой окрасочной камеры.

    Бюджет

    Как и любой другой инструмент или оборудование для хобби, вы получаете то, за что платите.

    Для окрасочных камер «платите за необходимое качество».

    Покупая окрасочную камеру, я также сравнивал цены.

    Вы должны выбирать между получением той или иной функции. Что касается окрасочных камер, вам, возможно, придется выбирать между системой с поворотным столом или системой с освещением.

    Может быть, не оба.

    Качественная покрасочная камера, готовая к использованию, будет стоить около 70–100 долларов. Кабина большего размера для специализированных сеансов аэрографии и более длительных сеансов рисования, вероятно, будет стоить около 150-175 долларов.

    В большинстве окрасочных камер есть поворотные столы. У некоторых есть фонари (которые работают нормально, но не очень). Помните, что вы можете использовать имеющуюся настольную лампу для хобби, чтобы осветить окрасочную камеру. Я всегда рекомендую хорошее освещение для настольных занятий хобби.

    Что еще мне нужно для обслуживания покрасочной камеры?

    Вам нужно регулярно менять фильтр в покрасочной камере.

    Грязный фильтр не только неэффективно очищает воздух, но и мешает покрасочной камере отводить от вас воздух.

    Как часто вам нужно менять фильтр в покрасочной камере, зависит от того, как часто вы чистите аэрографом, как часто вы красите спрей и какой тип краски вы используете.

    Моя рекомендация для определения того, когда следует менять фильтр окрасочной камеры, заключается в том, насколько напрягается двигатель вентилятора для всасывания воздуха. Если вы заметили снижение потока воздуха, то пора менять фильтры.

    БОЛЬШЕ: 10 ЛУЧШИХ ЩЕТКОВ ДЛЯ ПОКРАСКИ МИНИАТЮРОВ

    Вы также можете посмотреть на фильтр, чтобы увидеть, меняет ли он цвет (из-за скопления краски). Если фильтр заметно изменил цвет, подумайте о замене.

    В зависимости от вашего использования, вам может потребоваться заменять фильтр один раз в месяц или только один раз в год.

    Все это, как говорится, стоит ли окрасочная камера их первоначальной стоимости?

    Думаю, да.

    Покрасочные камеры представляют собой простые комплекты.

    Единственная движущаяся часть — это вентилятор с электроприводом. Пока двигатель не выходит из строя (очень редко), вы можете продолжать работать долгое время. Это делает окрасочную камеру хорошим вложением в хобби. Стоимость содержания минимальна после первоначальной покупки.


    10 лучших покрасочных камер для миниатюр и моделей аэрографии

    Ниже приведены 10 лучших кабин для аэрографа, которые я рекомендую для миниатюр для окраски распылением.


    1. Портативная покрасочная камера для хобби с подсветкой Master Airbrush

    Портативная покрасочная камера для хобби с подсветкой Master Airbrush продается примерно за 120 долларов.Это примерно то, чего ожидать от покрасочной камеры для хобби среднего уровня.

    Это хороший выбор, если вы ищете систему, готовую к использованию прямо из коробки с небольшой сборкой без инструментов.

    Покрасочная камера Master портативна и складывается в компактный чемодан. Он даже поставляется с переноской и не имеет большого веса. В этот комплект входят светодиодные фонари, встроенные в верхнюю часть внутренней части будки.

    Внутри окрасочной камеры находится поворотный стол (7.5 дюймов в диаметре), что отлично подходит для доступа к большинству, если не ко всем поверхностям ваших моделей.

    Покрасочная камера питается от стандартной розетки постоянного тока на 12 В и адаптера переменного тока на 110 В.

    Общий размер окрасочной камеры составляет 16,5 ″ x 19 ″ x 13,5 ″ (ширина x глубина x высота).

    Для справки: Warhammer 40k Imperial Knight нормального размера имеет высоту не более 8 дюймов и легко поместится в этой покрасочной камере.

    С другой стороны, Титан Военачальника Марсианского образца (Forgeworld) имеет высоту более 22 дюймов и не помещается в этой окрасочной камере (даже сбоку).

    Если вы хотите нанести аэрографию на очень большие модели, лучший способ сделать это в настольной покрасочной камере — сначала покрасить каждый узел.

    Плюсы

    Портативная покрасочная камера для хобби с подсветкой Master Airbrush — это лучшая окрасочная камера для аэрографии миниатюр и масштабных моделей.

    При потоке воздуха 4 кубических метра в минуту у вас будет хорошая вентиляция. Обратите внимание, что вентилятор в этой покрасочной камере работает довольно тихо.

    Он оснащен такими полезными функциями, как внутреннее освещение, поворотный стол, портативность и система вентиляционных каналов для отвода избыточного распыления.

    Фильтр недорогой и заменяемый. Здесь вы можете получить сменные фильтры Master Spray Booth.

    Минусы

    У этой окрасочной камеры не так много недостатков, учитывая ее цену. Как уже упоминалось, он не подходит для очень больших моделей, таких как 40k titans.

    Но если проявить некоторую изобретательность, например, сначала покрасить узлы, а потом собрать их, то размер кабины на самом деле не ограничен.

    Если вам нужна более мощная вытяжная / вентиляционная система (для интенсивного распыления с помощью аэрографов для внешнего смешивания или больших аэрозольных баллончиков), вам придется искать более дорогие комплекты для окрасочной камеры.


    2. Комплект портативной окрасочной камеры VIVOHOME Светодиодные фонари

    Портативная покрасочная камера VIVOHOME со светодиодной подсветкой продается по цене около 125 долларов, что аналогично Master Spray Booth (показанной в №1).

    Покрасочная камера Vivohome оснащена светодиодной подсветкой, поворотным столом и гибкой системой воздуховодов. Конец выхлопной трубы проходит через зазор шириной 2,5 см в окне или двери.

    Как и Master Spray Booth, покрасочная камера Vivohome является переносной. Его можно сложить в чемодан, который можно транспортировать или хранить.

    Поместится в багажник любой машины или под рабочий стол.

    Эти портативные покрасочные камеры также подходят для легких аэрозольных баллончиков. Но, как упоминалось ранее, будьте осторожны, поскольку аэрозоли обычно распыляются с гораздо большей скоростью / объемом, чем аэрография.

    Насколько мне известно, сменные фильтры для покрасочной камеры Master Airbrush также будут работать в этой окрасочной камере.

    Плюсы

    Портативная окрасочная камера VIVOHOME со светодиодной подсветкой обладает всеми достоинствами покрасочной камеры Master Airbrush с подсветкой.

    Скорость воздушного потока через окрасочную камеру составляет 4 кубических метра в минуту. Уровень шума покрасочной камеры также низкий.

    В этом случае выбор покрасочной камеры зависит от цены на момент покупки. Иногда бывают распродажи на амазоне. Следите за этими двумя окрасочными камерами.

    Минусы

    Как и Master Spray Booth, переносная покрасочная камера Vivohome также имеет аналогичные ограничения.В первую очередь это связано с его размером. Но если вы можете работать с узлами сборки, размер больше не является ограничением.


    3. Портативная окрасочная камера WeChef Portable Airbrush Craft Kit

    Портативная окрасочная камера WeChef для рукоделия продается по цене около 80 долларов, что является отличной ценой для набора для окрасочной камеры для хобби!

    Любителям с ограниченным бюджетом, которые ищут покрасочную камеру, которая справится с этой задачей, я рекомендую портативную окрасочную камеру WeChef.

    Как и другие портативные покрасочные камеры, этот комплект складывается в небольшой чемодан с ручкой для переноски.

    Когда вы будете готовы рисовать, разверните окрасочную камеру, и у вас будет готовая студия аэрографии. Поворотный столик аккуратно помещается внутри будки и поможет вам обработать аэрографом практически все стороны вашей модели.

    Сменный фильтр из стекловолокна и губка в задней части окрасочной камеры удаляют крупные частицы краски. Вентилятор может не втягивать много воздуха, поэтому используйте его с осторожностью при аэрографии при более высоком давлении воздуха.

    Я смотрю на вас, ребята, которые используют аэрограф для наведения на модели с гигантским 0.Системы аэрографии с наружным смешиванием от 5 до 0,7 мм.

    Обратите внимание, что в системе нет индикаторов (подробнее см. Здесь). Учитывая небольшой размер внутренней части окрасочной камеры, вам, возможно, удастся обойтись без внешнего освещения вашей комнаты

    Однако для большего количества света необходимо добавить настольную лампу.

    Плюсы

    Это окрасочная камера для любителей. Практичная окрасочная камера, которая позволит вам без проблем чистить модели аэрографом. Просто установите будку, и вы готовы к работе, когда она вам понадобится.

    Большинство настольных миниатюрных художников и геймеров оценят размер и портативность этой будки.

    Минусы

    В покрасочной камере нет системы внутреннего освещения. Он также имеет чуть менее мощную вытяжную систему с вентилятором (расход воздуха: 3 кубометра в минуту). Не ожидайте, что вы сможете красить большие модели или участки местности с помощью распыления под высоким давлением.

    В общем, я бы порекомендовал это всем, кому нужна удобная комнатная окрасочная камера размером со стол, но не желает тратить много денег.


    4. Портативная покрасочная камера для аэрографа Master Airbrush

    Портативная покрасочная камера для хобби-аэрографа Master Airbrush продается примерно за 99 долларов.

    Это точно такая же окрасочная камера, что и кабина, показанная в № 1 (переносная покрасочная камера для хобби с подсветкой Master Airbrush), за исключением того, что в ней отсутствуют вентиляционные трубки и внутреннее освещение. Скорость вытяжки воздуха также аналогична — 4 кубических метра в минуту.

    Для тех, кто хочет сэкономить 20 долларов и любит простоту портативной окрасочной камеры, это лучший выбор.

    Если вы хотите осветить внутреннюю часть покрасочной камеры, вы можете поставить рядом настольную лампу или прикрепить лампу с поворотным кронштейном сбоку от стола.

    Плюсы

    Портативная окрасочная камера для хобби-аэрографа Master Airbrush — это действительно хорошее соотношение цены и качества для тех, кому не нужно внутреннее освещение или вентиляционные каналы. Здесь собраны все преимущества портативной покрасочной камеры. Воздушный поток также отлично подходит для размера кабины.

    Минусы

    В окрасочной камере отсутствует внутреннее освещение и комплект для вытяжного канала / вентиляции.Однако это может быть нормально, так как вы можете добавить светильники самостоятельно и избавитесь от хлопот с настройкой насадки.


    5. Paasche HSSB-16-13 Покрасочная камера для хобби

    Покрасочная камера для хобби Paasche HSSB-16-13 стоит около 115 долларов и является самой маленькой из линейки окрасочных камер Paasche.

    Имея ширину 16 дюймов и высоту 13 дюймов, они аналогичны по размеру другим настольным портативным окрасочным камерам для хобби, например, аэрографии.

    Интересно, что окрасочная камера Paasche имеет модульную конструкцию.То есть эту покрасочную камеру можно объединить с другой окрасочной камерой в большую камеру.

    Система поставляется с адаптером для добавления вентиляционного канала, если он вам нужен.

    Вентилятор в этой системе более мощный, чем в других покрасочных камерах, перечисленных выше, в которых используется вентилятор с электроприводом на 115 В. Но уровень шума все еще довольно приемлемый — 47 децибел. Для справки, нормальный человеческий разговор составляет около 60 дБ.

    Плюсы

    Покрасочная камера для хобби Paasche HSSB-16-13 отлично подходит для тех, кто ищет окрасочную камеру для аэрографа, способную обрабатывать больший объем распыления. Во время работы вентилятор может отводить от вас больше воздуха.

    Небольшое примечание: Paasche — уважаемая компания по производству аэрографов с хорошей репутацией в сообществе масштабного моделирования. Их продукция существует уже давно.

    Планируете ли вы раскрашивать более крупные модели или элементы ландшафта? Может быть, тебе нужно очистить эту часть косплея аэрографом. Потенциал расширения внутреннего пространства окрасочной камеры путем объединения этой камеры с другим идентичным блоком дает вам возможность модернизации.

    Минусы

    Покрасочную камеру нельзя складывать в удобный чемодан. Но, вы можете разобрать ее, если вам нужно хранить или транспортировать будку. Он не поставляется с внутренним освещением или вентиляционными принадлежностями, например трубками. Его ценность заключается в более мощной системе воздушного потока и возможности комбинировать ее с другой кабиной для увеличения ее внутреннего пространства.


    6.

    Переносная окрасочная камера для аэрографа Устранение запаха

    Портативный комплект для окрасочной камеры для аэрографа Устранитель запаха — это обычная окрасочная камера по цене около 70 долларов США (плюс доставка).Это самая дешевая из готовых к использованию окрасочных камер в этом списке.

    По сравнению с другими покрасочными камерами, эта имеет уникальный дизайн (немного утилитарный, если вы спросите меня). Повсюду черный пластик, это полнофункциональная компактная окрасочная камера.

    Он работает, втягивая воздушный поток обратно через корпус (с приличной скоростью извлечения 3 кубических метра в минуту) и проходя через систему фильтров. Гибкая выхлопная труба направляет выпускаемый воздух через воронку, которую можно вставить через щель в окне.

    Внутренняя часть окрасочной камеры довольно мелкая и короткая (всего 11 дюймов в высоту). Это может быть преимуществом для небольших проектов, поскольку помогает сохранять яркость при естественном освещении (обратите внимание на полупрозрачный пластиковый колпак). В нем нет внутреннего освещения.

    Входящий в комплект поворотный стол поможет вам поворачивать модели во время распыления.

    У вас есть мастерская по аэрографии или урок рисования? Такая покрасочная камера может быть очень удобной.

    Как и в случае настольной покрасочной системы Paasche, вы можете объединить две идентичные кабины, чтобы расширить внутреннее рабочее пространство кабины.

    Плюсы

    Портативный комплект для распылительной камеры для удаления запаха стоит недорого. По сравнению с затратами на изготовление окрасочной камеры своими руками, это, вероятно, будет дешевле. Система проста и эффективна для небольших небольших проектов по аэрографии.

    Компактный размер также означает портативность. В полностью развернутом состоянии покрасочная камера не займет много места на столе.

    Минусы

    Это небольшая окрасочная камера. Ему также не хватает функций других комплектов для аэрографической камеры, например. г., фары, металлоконструкция.


    7. Покрасочная камера для хобби с подсветкой OPHIR Portable Airbrush

    Портативная окрасочная камера для хобби с подсветкой OPHIR стоит около 130 долларов с бесплатной доставкой.

    Этот настольный набор для распыления имеет впечатляющий набор функций для любителей аэрографии и миниатюрной живописи. Если вы занимаетесь масштабным моделированием или настройкой радиоуправляемых автомобилей, покрасочная камера, подобная этой, вам подойдет.

    Внутреннее светодиодное освещение на удивление яркое.Вентилятор не уступает более мощным настольным окрасочным камерам, обеспечивая поток воздуха 4 кубических метра в минуту.

    Что впечатляет, система относительно тихая (~ 47 децибел).

    Как и другие портативные покрасочные камеры, она складывается в чемодан (как показано на рисунке ниже) и легкая. Ручка для переноски позволяет легко перемещаться, а размер отлично подходит для хранения под столом или в багажнике автомобиля.

    Эту покрасочную камеру можно использовать как безвентиляционную систему, так и с вентилируемой системой со съемным шлангом.

    Внутренние размеры кабины 16,5 ″ x 19 ″ x 13,5 ″ (ширина x глубина x высота). Это действительно хорошее место для большинства настольных хобби.

    Для толпы Games Workshop / Citadel это позволит вам подобрать практически любую модель в пределах Warhammer 40k или Age of Sigmar.

    Кроме того, вы можете использовать эту окрасочную камеру для безопасной аэрографии и настройки корпусов радиоуправляемых автомобилей, масштабных моделей, например, поездов, зданий, транспортных средств и моделей военных игр.

    Покраска узла

    будет полезна, если вы хотите использовать его для покрасочной камеры для аэрографии больших моделей.

    Благодаря прилагаемому поворотному столу эта окрасочная камера может удовлетворить почти все потребности любителей миниатюрных моделей и масштабных моделистов.

    В этот комплект входят 2 дополнительных фильтра из стекловолокна. Сменные фильтры недорогие, и их легко найти в Интернете.

    Плюсы

    Портативная окрасочная камера для хобби с подсветкой OPHIR обладает всеми основными характеристиками отличной настольной окрасочной камеры. Встроенное внутреннее светодиодное освещение поможет вам увидеть, что вы аэрографируете внутри кабины.

    Система вентиляции и вентиляции эффективно отводит от вас излишки распыляемой жидкости и защищает пространство от воздуха, наполненного краской.

    Размер покрасочной камеры обеспечивает хороший баланс между портативностью и практичностью. Внутри этой кабины можно разместить большинство проектов моделирования.

    Минусы

    Покрасочная камера OPHIR немного дороже, чем система Master Airbrush с аналогичными функциями. Тем не менее, он поставляется с 2-мя дополнительными сменными фильтрами, поэтому общая стоимость эквивалентна (в зависимости от того, насколько вы цените наличие запасных фильтров под рукой).


    8. Портативная покрасочная камера для рукоделия Master Airbrush Dual Unit

    Портативная покрасочная камера для рукоделия Master Airbrush Dual Units стоит около 200 долларов.

    Вам нужно больше места для работы? Вы делаете косплей оборудование и аксессуары?

    Покрасочная камера Master Dual Unit может быть именно тем, что вам нужно. У него просторный салон (ширина 33 дюйма, высота 19 мм, высота 13,5 дюйма).

    Как и в случае с переносной покрасочной кабиной Master (показанной на № 4), это готовая к использованию окрасочная камера с небольшой сборкой.

    Двойная окрасочная камера портативна, складывается в два чемодана с ручками для переноски. Благодаря модульной конструкции вы можете установить одну или обе покрасочные камеры (на ваш выбор).

    Обратите внимание, однако, что две окрасочные камеры не соединяются плавно. Между двумя модулями будет промежуток (как показано на изображении ниже).

    Каждый модуль этой системы окрасочной камеры имеет независимую систему вентилятора, которая удаляет воздух со скоростью 4 кубических метра в минуту.

    Обратите внимание, что в данной системе покрасочной камеры нет внутреннего освещения.

    Полупрозрачный пластиковый распылительный колпак обеспечивает хорошее естественное освещение в салоне. Но если вам нужно больше света, вам придется добавить дополнительные лампы или осветительные аксессуары.

    Другие аксессуары, включенные в этот комплект окрасочной камеры, включают 2 поворотных стола и 2 съемные гибкие трубки для выпуска отфильтрованного воздуха.

    В целом, если вам нужно больше места или удвоить рабочую зону окрасочной камеры, покрасочная камера Master Airbrush Dual Unit предоставит вам такую ​​возможность.

    Плюсы

    Портативная покрасочная камера для рукоделия Master Airbrush Dual Units объединяет две окрасочные камеры для создания большего внутреннего рабочего пространства. Конструкция проста.

    Два мощных вентилятора пропускают через фильтры в задней части каждой кабины в общей сложности 8 кубических метров воздуха в минуту. Отфильтрованный воздух выводится по трубопроводу (или выпускается в окружающее пространство без трубок).

    Если нужна только одна будка или нужно сэкономить место, вы можете установить только один из модулей.Или, что еще лучше, если вы путешествуете, просто возьмите с собой одну из этих кабинок размером с чемодан. Другой оставьте дома.

    Минусы

    В окрасочной камере нет встроенного внутреннего освещения. Добавьте дополнительное внешнее освещение (или добавьте лампу-лупу, чтобы добавить этих деталей).

    Для установки покрасочной камеры требуется некоторая сборка. Но я знаю, что большинство из вас легко это поймет (хорошие новости: никаких инструментов не требуется).

    Обратите внимание, что два модуля не совсем точно выстраиваются в линию, и между двумя кабинами остается зазор. Это может раздражать, если вы ищете непрерывное соединение. Хотя эта система с двумя блоками может оказаться больше, чем вам нужно, хотя она стоит вдвое дороже, чем комплект для покрасочной камеры меньшего размера.


    9. Paasche HSSB-22-16 Покрасочная камера для хобби

    Покрасочная камера для хобби Paasche HSSB-22-16 — это окрасочная камера для энтузиастов (приблизительно 270-300 долларов США).

    Это окрасочная камера среднего размера (шириной 22 дюйма) в линейке цельнометаллических окрасочных камер Paasche. Также имеется аналогичная окрасочная камера с большей шириной 30 дюймов.

    Цельнометаллическая конструкция является основным преимуществом этой окрасочной камеры по нескольким причинам.

    Во-первых, металл намного легче чистить, чем пластик. Краска легко накапливается на пластиковых окрасочных камерах. На металле можно использовать более сильные методы очистки, например, мыло, моющие средства.

    Во-вторых, окрасочная камера из оцинкованного металла будет противостоять ржавчине и будет более долговечной, чем кабины из пластмассы. Вы можете рассчитывать, что эта будка прослужит очень долго.

    Если вы профессиональный маляр и у вас много текущих проектов, то эта окрасочная камера создана для вас.

    Покрасочная камера предназначена для специального рабочего места и не складывается для хранения или переноски, как другие окрасочные камеры. Установите окрасочную камеру Пааше и приступайте к работе!

    Интерьер покрасочной камеры огромен по сравнению с другими покрасочными камерами для хобби. 22 ″ Ш x 20 ″ Г x 16 ″ В. Она намного выше, чем другие портативные настольные покрасочные камеры.Вы могли бы почти поместить внутрь целого титана военачальника Forgeworld (возможно, сбоку).

    Это идеальная домашняя покрасочная камера для хобби. Мощность вытяжного воздушного потока . При скорости 270 кубических футов в минуту (или около 8 кубических метров / мин) это позволит легко удалить частицы краски при большинстве тяжелых работ по распылению аэрографом.

    Несмотря на мощную систему вентиляции, окрасочная камера работает без особого шума (около 47 децибел; человеческий разговор — около 60).

    Переходник для воздуховода позволит вам подключить вентиляционную трубку стандартного размера 4 дюйма для выпуска отфильтрованного воздуха.

    Эта окрасочная камера не предназначена для использования с опасными материалами, легковоспламеняющимися или взрывоопасными химическими веществами (старайтесь не использовать здесь аэрозольные баллончики).

    Хотя в этой покрасочной камере нет внутреннего освещения или других аксессуаров для распыления, например поворотного стола, держателей зажимов и т. Д., Вы легко поместите здесь любой из этих дополнительных инструментов (подробнее об этом ниже).

    В окрасочной камере есть двойные фильтры для краски и угольные фильтры, которые удаляют пары и запахи при распылении. Оба фильтра легко заменяются.

    Это идеальная установка для профессионалов / энтузиастов, которым нужна специальная окрасочная камера.

    Плюсы

    Покрасочная камера для хобби Paasche HSSB-22-16 — это окрасочная камера, изготовленная полностью из металла. Он разработан для специального распыления. Для этого очень высокие рейтинги / обзоры в Интернете.

    Оцинкованный металлический корпус легко чистится, долговечен и устойчив к воздействию большинства агрессивных химикатов и растворителей.

    Большая внутренняя часть окрасочной камеры позволит вам использовать большинство проектов для нанесения распылением. Мощная система вентиляции будет извлекать много воздуха без особого шума (47 децибел).

    Если вы регулярно чистите и распыляете аэрографию и вам нужно больше места, эта окрасочная камера будет отличным выбором. Не забывайте, что существуют более крупные версии цельнометаллической окрасочной камеры.

    Минусы

    Цельнометаллическая окрасочная камера Paasche, безусловно, дороже, чем другие покрасочные камеры для хобби. Для правильной настройки вы, вероятно, захотите добавить воздуховод осушителя (продается отдельно) для выпуска отработанного отфильтрованного воздуха из окрасочной камеры.

    В будке нет внутреннего освещения. Вам придется добавить их самостоятельно, если вам нужно осветить рабочее место внутри покрасочной камеры.

    Наконец, нет других принадлежностей для распыления, таких как поворотные столы или держатели зажимов.Может они тебе не нужны? Конечно, окрасочная камера утилитарна, и вы можете настроить ее по своему усмотрению.


    10. HomeRight C

    6 Air Flow Spray Shelter

    Укрытие для распыления с воздушным потоком HomeRight C6 стоит 37 долларов.

    Однако не позволяйте этой низкой цене отвлекать вас. Укрытие для распыления Air Flow на самом деле не является «окрасочной кабиной». Если вам нужен активный фильтр / вентиляция, вам понадобится только гибкий тканевый кожух, чтобы добавить дополнительный вентилятор и фильтр печи .

    Как бы то ни было, укрытие от брызг — это шаг вперед по сравнению с использованием чистой картонной коробки для защиты вашей рабочей зоны от чрезмерного распыления.

    Укрытие от брызг Air Flow бывает трех размеров: маленькое, среднее и большое. Для настольных миниатюрных любителей небольших размеров вполне достаточно (35 ″ Ш x 30 ″ Г x 39 ″ В).

    Например, вы можете установить на все модели из ассортимента Games Workshop, за исключением некоторых огромных элементов ландшафта.

    Без вентилятора вы можете использовать укрытие от брызг для распыления аэрозолей (например,г., баллончики с грунтовками и красками). Кабина большого размера должна удерживать большую часть избыточного распыления.

    При добавлении опционального вентилятора и фильтра брызговик будет работать с большинством применений на водной основе, например, для распыления акрила и даже для шлифования дерева, чтобы опилки не распространялись повсюду.

    Обратите внимание, что покрасочную камеру не рекомендуется использовать с вентилятором при распылении легковоспламеняющихся красок или материалов.

    Air Flow Spray Shelter очень портативный и легкий. Он складывается в небольшую плоскую упаковку и быстро всплывает при необходимости. Вы можете разместить укрытие на столешнице или на полу. Вынеси его тоже на улицу.

    Если вы ищете быструю и компактную систему для защиты окружающей территории от аэрографа или других распылителей, укрытие от брызг — универсальный и недорогой вариант.

    Плюсы

    Брызговик HomeRight Air Flow недорогой и универсальный. Вы можете использовать его как пассивный «щит» от брызг аэрозольной краски и грунтовки.Или прикрепите вентилятор и фильтр для активного удаления паров и частиц краски из воздуха.

    Вы можете работать над многими типами проектов внутри большого интерьера убежища. Благодаря компактности и легкости укрытие от брызг можно легко разместить на столе или на земле снаружи.

    Тканевая выдвижная конструкция легко складывается или развертывается для проектов быстрого распыления.

    Минусы

    Это шаг вперед по сравнению с большой картонной коробкой для пассивного сдерживания избыточного распыления. Если вам нужно что-то с более активной фильтрацией / вытяжкой воздуха, вам нужно будет приобрести вентилятор (если у вас его еще нет) и вставить фильтр. Эти элементы не только увеличивают стоимость системы, но и уменьшают ее преимущество в переносимости / хранении.


    Осветительные аксессуары для окрасочных камер?

    Есть много способов добавить подсветку в окрасочную камеру. Вы можете купить светодиодные ленты, которые войдут в вашу покрасочную камеру.

    Вот несколько вариантов светодиодного освещения, которые вы можете установить без инструментов и подойдет под внутри вашей окрасочной камеры.Проверь их!

    Вы также можете использовать внешние поворотные фонари, которые можно перемещать на место.

    [идентификатор супсистической таблицы цен = 17]

    Другие полезные аксессуары для окрасочной камеры для аэрографа

    Столы поворотные

    Стенд для моделей Tamiya
    Поворотный столик для распыления краски

    Руки помощи и держатели

    СВЯЗАННЫЕ С: РЕКОМЕНДУЕМЫЕ ДЕРЖАТЕЛИ И ПОМОЩНИКИ ДЛЯ СТРОИТЕЛЕЙ МОДЕЛЕЙ И ХУДОЖНИКОВ

    ABEST Smart Model Hobby Parts Holder — Используйте это, чтобы помочь вам очистить детали вашей модели. Основание подставки для покраски и набор стик-палочек из кожи аллигатора — объедините его с поворотным столом, чтобы вы могли окрашивать различные части ваших миниатюр и моделей распылением.

    Сводка


    Нравится ваш визит? Присоединяйтесь к материальному дню

    Бесплатная информационная рассылка с ежемесячными обновлениями (без спама)

    Оставьте комментарий ниже! Следуйте в Twitter, Instagram, и Facebook.

    Нравится:

    Нравится Загрузка …

    Другие замечательные книги

    BV100H-D — Распылительная камера с воздуховодом A1

    Описание

    Арт. №: BV100H-D — A1 Канальная окрасочная камера

    Этот вытяжной шкаф A1, установленный на капоте, улавливает, фильтрует и выталкивает в областях искусства, графики и дизайна, чтобы производители моделей, любители, студенты или сотрудники могли работать в безопасной рабочей среде, свободной от твердых частиц.

    Что входит в комплект BV100H-D?

    • BV100H-D Фильтрующий блок с 2 центробежными вентиляторами
    • Кожух
    • Гибкие воздуховоды 2 x 2 м — диаметр 100 мм
    • 1 сажевый фильтр
    • Провод питания
    • Информационный / гарантийный буклет

    Для получения дополнительной информации загрузите техническое описание: BV100H-D Datasheet

    Для чего можно использовать эту окрасочно-клеевую камеру A1, устанавливаемую на вытяжку?

    BenchVent BV100H-D идеально подходит для применений, которые включают фильтрацию аэрозольных клеев (клеевая камера для распылителей), аэрозольных лаков и фиксаторов, а также аэрографов, наносимых на произведения искусства размером до A1.Чертежные доски A1 можно размещать в вытяжных шкафах под углом для эффективного улавливания избыточного распыления. В кожух рабочей станции также помещаются прототипы, модели, керамические детали, печатные платы и т. Д., Которые помещаются на основание кожуха для распыления, пайки, очистки, приклеивания, формования, шлифования и т. Д.

    Эти шкафы предназначены для обеспечения чистоты в студии / классе / мастерской и для немедленной защиты оператора, за счет чего отфильтровываются «крупные» частицы (> 5 микрон), а «мелкие» частицы (<5 микрон) вместе с запахами, газами, парами и испарениями внутри кожух вытяжки выводится в атмосферу через гибкие воздуховоды.

    Основные характеристики
    • Для художественных работ в кожух вытяжки можно поместить стандартные чертежные доски A1. Доски подходят под углом для эффективного улавливания избыточного распыления.
    • 3D-элементы, модели, печатные платы и т. Д. Могут быть размещены на основании вытяжки для распыления, очистки, шлифования, приклеивания и т. Д. Гибкие воздуховоды могут быть прикреплены к стандартным домашним вентиляционным отверстиям или просто помещены через частично открытые окно для облегчения переноски или удобства.
    • С помощью Y-образной детали 2 воздуховода можно пропустить через одно отверстие в стене.

    Почему стоит выбрать устройство для извлечения клеевой камеры BV100H-D?

    На вытяжной блок BV100H-D, установленный на вытяжке, как и на все системы фильтрации и вытяжки BenchVent, распространяется пожизненная гарантия . Устройство было разработано так, чтобы оно было тихим в работе и его можно было собрать за секунды. Просто поместите его на стол, скамейку или тележку, а затем подключите к розетке и включите, чтобы начать извлекать частицы из таких приложений, как распыление клея и аэрозольные клеи.

    Как фильтрует вредные вещества и растворитель?

    Фильтр для твердых частиц (впускной) представляет собой трехступенчатый волоконный фильтр с градуированной шкалой, обладающий высокой способностью удерживать пыль и увеличивать срок службы.Фильтрация до частиц 5 микрон. Примечание: размер частиц распыляемого материала варьируется от 10 до 20 микрон. Двойной процесс фильтрации и последующего вывода в атмосферу через нашу систему гибких воздуховодов значительно снижает и / или устраняет воздействие потенциально опасных веществ на оператора.

    Демонстрация адекватного контроля за рисками для здоровья сотрудников, студентов и населения в результате воздействия пыли, порошков, тумана, дыма и паров является фундаментальным требованием Контроля веществ, опасных для здоровья (CoSHH). Чтобы получить информацию о LEV для работодателей, посетите сайт HSE.

    Складная окрасочная камера, проект

    Складывается для удобного хранения

    Крейг Бисгейер

    Страница приветствия Страница со ссылками Отправить E-Mail

    С тех пор, как я это упомянул на форуме Traintools в YahooGroups мой покрасочная камера разборная. Я обещал куча хороших людей, которых я бы попытался разместить планы, фотографии и инструкции на как его построить.Так что без дальнейшего задержка, вот она.

    База

    Начните с листового материала, например фанеры или масонита. Я использовал 1/4 масонита, потому что у меня валялся лом, но Фанера толщиной 1/4 или даже 1/2 дюйма также подошла бы. Готовые размеры базовой панели должны быть 18 x 16 мм. глубокий.

    Сделал кадр 1х2с чтобы поместиться под ним и обеспечить некоторую поддержку базовой панели. Опять же, у меня валялись оторванные фанеры 1х2 от скамейки. строительство, поэтому я его использовал. Вы могли используйте любые запасы, которые у вас есть. Резать две части длиной 18 и две 14-1 / 2 длины. Просверлил пару 1 » отверстия с обеих сторон, чтобы я мог легко прикрепить будку к рабочему столу, вы не нужно этого делать, это хороший вариант. Затем приклейте и прикрутите их к друг другу и панели. Предварительное сверление отверстия для шурупов, чтобы пиломатериал не трескался.

    Если хотите, покрасьте панель, когда она будет собрана. Вам не нужно; все равно скоро на нем будут все виды краски.

    Вытяжка

    На планах ниже вы найдете выкройки ткани для капюшона. Выбор ткани индивидуален: толстые ткани пропускают меньше воздуха. фильтровать сквозь стены, но их сложнее сшить. Тонкую ткань легко шить, но она может снизить эффективность из-за втягивания воздуха. сквозь стены. На моем я использовал легкую хлопчатобумажную ткань и протереть ее разбавленным шеллаком после того, как защитите ткань от проникновения воздуха. Истонченный Полиуретан, вероятно, тоже подойдет. Четное разбавленная латексная краска, вероятно, хорошо запечатает его.

    Вырежьте один верх, одну спинку и две стороны из любой ткани по вашему выбору. Обратите внимание на узоры, на каждом из которых есть два набора линий. панель внешняя линия — линия разреза, внутренняя линия — шов или кромка линия. Внутренние линии — 5/8 внутри линий разреза, и вы должны либо загнуть эти края, либо сшейте их, чтобы ткань не растрепалась, или сшейте две части вместе по этим линии.Я использовал французские швы, которые закрывают края внутри кармана, поэтому они вообще не видны. Отметьте их маркером и используйте их как ориентир при сшивании деталей. Если вы знаете кого-то, кто шьет, ему будет легче сделать это за вас, они уже поймут большую часть этого.

    Сборка

    набор спина к верху по длинному краю, хорошие стороны вместе. Приколите и пришейте одну сторону к верху и спине, хорошие стороны вместе. Потом с другой стороны. Двойная складка края по всему капюшону и подшейте их так, чтобы края находились внутри кромки. Выверните капюшон наизнанку, снаружи должны быть видны красивые швы. сейчас же.

    Принесите две части вместе с тканевым капюшоном, перекрывающим края базовой панели примерно на . Приклеиваем капюшон к основе панель вдоль спинки и чуть больше половины по бокам и закрепите ее место с помощью скоб или скоб.

    Рамка

    Когда клей высохнет, возьмите пару шурупов и вбейте их в стороны примерно на 6 от передней части проема, оставляя их выступать . Они поддержат проволоку обручи, придающие капюшону форму.

    Возьмите несколько длинных отрезков толстой проволоки, обычно я использовал проволоку толщиной 1/8 Используется для каркасов, поддерживающих решетки для натяжных потолков. Согните петлю проушины на одном конце (достаточно широкой, чтобы поместиться вокруг головки винта в сторону основания) и зацепите за винт с одной стороны. Поднимите капюшон и измерьте провод против него до пика на спине. вдоль стороны и отметьте его. Поместите 90 * согните проволоку, отмерьте 18 оттуда и сделайте еще 90 * сгиб. Наконец измерьте расстояние от первого изгиба до петли, вставьте вторую петлю и отрежьте проволоку до нужной длины. Повторение с другой проволокой для переднего края.

    Когда я сделал свой, я сделал пару небольших петель внутри капюшона, чтобы проденьте проволочные каркасы и удерживайте их на месте. Вы можете сделать это или просто сшить их по углам, чтобы сделать тоже самое. Как только это будет сделано, капот почти завершен. Крюк все четыре петли вокруг винтов сбоку, и ваш капюшон должен быть почти поддерживая себя. Чтобы сохранить это от откинувшись назад, вы можете приклеить липучку к свободным краям капюшона в спереди, и когда они соединены, он будет удерживать капюшон вверх и устойчиво. Отпустите липучку, и капюшон должен сложиться для хранения, как верх детской коляски.

    Вентиляция

    К этой будке необходимо подключить вентилятор, чтобы отводить пары и частицы краски. Я предлагаю раздельный монтаж с вытяжным вентилятором большого объема, который соединяется с вытяжкой с помощью 4 сушильных шланга / трубки. Хороший Дело в том, что вы можете установить вентилятор за окном или воротами гаража, и он будет выводить пары из зоны распыления. Я использовал специальный быстроразъемный фитинг на капоте и шланге, который позволяет мне за считанные секунды подключить капюшон и отсоединить его по желанию. Эту фурнитуру можно найти в деревообрабатывающих магазинах вместе с сверхмощной 4 шланга для сбора пыли.

    Я вырезал 4 отверстия в задней части тканевого капюшона, чтобы закрепить фланец. Я сделал стироловую крышку изнутри и в итоге приклепал детали. вместе через ткань, вместе с небольшим количеством герметика, чтобы действительно запечатать край. Это сработало очень хорошо и прошло довольно быстро.

    Есть достаточно места для установки печного фильтра над вентиляционным отверстием в назад, если хочешь.

    Когда я использую свой капюшон, я прижимаю его к карточному столу, который держу в гараже, и бегу вентиляционная трубка снаружи. Тихо и у меня никогда не было проблем с его использованием.

    Улучшения могут заключаться в наличии прозрачного пластикового окна наверху, чтобы больше света. Один человек предложил сделать вытяжку из прозрачной виниловой занавески для душа, что было интересной идеей (но шить было бы сложнее).

    Надеюсь, это вам поможет!

    Крейг Бисгейер

    Страница приветствия Страница со ссылками Отправить E-Mail

    HFL CSD — Керамическая окрасочная камера Amaco, кожух вентилятора… | Январь NetAuction 2020

    Все товары продаются при условии подтверждения владельцем. Победившие участники будут уведомлены о статусе своих заявок на следующий день после закрытия аукциона.

    Оплата должна быть произведена после получения счета по электронной почте. Условия оплаты указаны ниже.
    • Buyers Premium Schedule (комиссия рассчитывается на основе цены предложения за товар)
    • 1,00–999,99 долл. США 15%
    • 1000–9999 долларов США.99 10%
    • 10 000–24 999,99 долл. США 8%
    • 25 000–49 999,99 долл. США 7%
    • Более 50 000 долларов США 6%

    Общие положения и условия

    · Отсрочка и отмена: Roy Teitsworth Inc. оставляет за собой право отложить или отменить любой представленный аукцион, аукцион владельца или любую продажу без предварительного уведомления. Рой Тейтсворт Inc.не будет нести ответственности перед потенциальными участниками торгов или продавцами в результате отзыва, отмены или отсрочки аукционов или продаж. · Аннулированные ставки: Roy Teitsworth Inc. оставляет за собой право отклонять или аннулировать ставки, выигравшие или нет, которые, по ее мнению, были сделаны недобросовестно и / или предназначены для манипулирования процессом аукциона или запрещены законом. · Участие: Roy Teitsworth Inc. в одностороннем порядке оставляет за собой право в любое время отказать любому в участии в нашем онлайн-аукционе.· Мягкое закрытие: если покупатель делает ставку в последние (3) три минуты аукциона, время окончания автоматически продлится на (3) три минуты до окончания торгов. · Гарантии: Все проданное оборудование предоставляется на условиях «КАК ЕСТЬ, ГДЕ ЕСТЬ». Аукционист и продавец описали товары в меру своих возможностей и убеждений. Аукционист и продавец не несут никакой ответственности в отношении каких-либо дефектов, недостатков или ошибок любого устного или напечатанного описания, а также не несут ответственности за подлинность происхождения, возраста, состояния или качества любых лотов.Каждый лот продается в том виде, в каком он виден, никаких гарантий или гарантий (явных или подразумеваемых) в отношении оборудования или транспортного средства в каждой партии не предусмотрено.

    Особые условия и положения для покупателя

    · Регистрация: при регистрации вы выберете имя пользователя и пароль. После того, как вы получите свое имя пользователя и пароль, вы сможете войти на наш аукцион, чтобы делать ставки. Ваше имя пользователя и пароль являются постоянными и будут повторно использоваться на всех онлайн-аукционах.Принимая условия продажи, вы соглашаетесь оплатить сумму ставки, премию покупателя, если применимо, и любые другие налоги или сборы, указанные в условиях с описанием оборудования. При закрытии аукциона вы заключили контракт с Roy Teitsworth Inc. на покупку оборудования. · Инспекция: покупатели несут ответственность за свой собственный осмотр и / или оценку состояния оборудования при проведении торгов. · Подтверждение награды: Все товары продаются с согласия продавца (если не указано иное).Покупатели будут уведомлены, если их предложение будет принято к концу рабочего дня на следующий день после аукциона. · Покупатели обязаны полностью оплатить свои покупки в течение 48 часов с момента закрытия продажи. Со всех лотов взимается применимый налог с продаж штата Нью-Йорк. Претенденты из штата или за пределами штата Нью-Йорк будут освобождены от налога с продаж только в том случае, если они предоставят подтверждение статуса освобождения от уплаты налогов и свидетельства об освобождении, приемлемые для штата Нью-Йорк. Формы оплаты включают следующие: MasterCard, Visa, наличные, сертифицированные средства, банковский перевод и чек.Административный сбор в размере 2% не взимается со всех покупок, совершаемых наличными, сертифицированным чеком, банковским переводом или чеком компании. По счетам на сумму менее 5000 долларов административный сбор не взимается. Если вы покупаете оборудование с оформлением документов в DMV и оплачиваете через компанию чек, титул будет храниться 14 дней, а затем будет отправлен по почте сертифицированным. Если у вас установились отношения с Roy Teitsworth Inc. на наших аукционах, это требование может быть отменено. В случае, если покупатель не оплатит всю покупку в течение срока, установленного аукционистом, и / или не соблюдает какие-либо условия продажи, продавец может удержать и / или вернуть любые деньги, уплаченные в рамках Ущерб, а в дополнение к этому, неоплаченные предметы могут быть перепроданы на открытом аукционе без дополнительного уведомления.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
