Вытяжной вентилятор с таймером как подключить: Как подключить вентилятор с таймером | Полезные статьи

Sileo 100 H с таймером и датчиком влажности вытяжной вентилятор

Вентилятор Sileo выполнен в пластиковом корпусе белого цвета, оснащен обратным клапаном и спрямляющим аппаратом. Пластик обладает повышенной прочностью, устойчивостью к ультрафиолету и не боится солнечных лучей. Обратный клапан препятствует проникновению в помещение насекомых, посторонних запахов холодного воздуха и уменьшает потери тепла при выключенном вентиляторе. Спрямляющее устройство значительно снижает уровень шума и энергопотребление. Дальнейшему уменьшению уровня шума способствуют специальная конструкция крыльчатки и крепление двигателя на демпфирующих прокладках.

Экономичный двигатель на шарикоподшипниках имеет повышенный ресурс работы и обеспечивает функционирование вентилятора в вертикальном, горизонтальном или наклонном положении. Размеры вентилятора позволяют установить его в стандартных проемах вентиляционных каналов жилых домов.

Особенности и преимущества:

• Специальная аэродинамическая форма крыльчатки смешанного типа обеспечивает большой расход воздуха и низкий уровень шума.
• Корпус и крыльчатка выполнены из прочного высококачественного, стойкого к ультрафиолету пластика.
• Вентилятор оборудован обратным клапаном для предотвращения обратного потока воздуха.
• Высокий уровень защиты от воды IP45 делает вентилятор идеальным решением для вентиляции ванной комнаты и санузла.
• Низкое энергопотребление от 7,5 Вт за счет применения нового высокоэффективного двигателя.
• Двигатель установлен на специальных виброгасящих демпферах для поглощения вибраций.
• В выходной патрубок вентилятора установлены специальные выпрямители потока воздуха, которые снижают турбулентность, увеличивают напор воздуха и способствуют снижению уровня шума.
• Sileo 150 оснащен двухскоростным двигателем, а Sileo Max 150 – двухскоростным двигателем с повышенной производительностью.
• Sileo 150 и Sileo Max 150 имеют усовершенствованную автоматику, которая позволяет установить один из пяти режимов работы вентилятора. Изменение режима работы в процессе эксплуатации вентилятора осуществляется с помощью установки DIP-переключателя в другое положение.

Модификации:

• Sileo — базовая модель.
• Sileo Max — Двигатель с повышенной производительностью.
• Sileo S — модель со шнурковым выключателем.
• Sileo T — модель с таймером (диапазон времени задержки выключения от 2 до 30 мин; для моделей Sileo 150 / Sileo Max 150 диапазон времени задержки включения от 0 до 2 мин).
• Sileo H — модель с датчиком влажности (диапазон уровня влажности от 60 до 90%; диапазон времени задержки отключения от 2 до 30 мин; для моделей Sileo 150 / Sileo Max 150 диапазон времени задержки включения от 0 до 2 мин).
• Sileo IR — модель с датчиком движения (зона действия датчика от 1 до 4 м; угол обзора датчика до 100°; диапазон времени задержки выключения от 2 до 30 мин; для моделей Sileo 150 / Sileo Max 150 диапазон времени задержки включения от 0 до 2 мин).

Вытяжки для ванной серии Sileo от компании Blauberg полностью соответствуют европейским стандартам безопасности и качества, благодаря чему отличаются высочайшей степенью надежности. Работаю вентиляторы практически бесшумно, что, несомненно, повышает комфорт их эксплуатации. Линейка включает в себя модели различной модификации.

Производитель

Blauberg

Страна бренда

Германия

Модель

Sileo

Тип вентилятора

• осевой

Диаметр, мм

100 мм

Производительность max, м³/час

97 м³/час

Мощность max, Вт

7.5 Вт

Уровень шума max, дБ

25 дБ

Давление max, Па

44Па

Частота вращения max, об/мин

2165 об/мин

Температура воздуха max, °С

+45 °С

Регулировка скорости

дополнительная опция

Количество скоростей

Особенности

• датчик влажности
• с обратным клапаном
• таймер

Сила тока max, А

0.05 А

Фаза / Напряжение, В

• 1f / 220V

Частота тока, Гц

50 Гц

Класс защиты

IP45

Способ монтажа

• настенный

Материал

• пластик

Материал решетки

пластик

Дизайн решетки

классическая

Форма

квадратная

Ширина, мм

158 мм

Высота, мм

158 мм

Длина, мм

107 мм

Хит продаж

нет

Найти похожие

Описание продукта (1. pdf, 160 Kb) [Скачать]

Руководство пользователя (2.pdf, 1,202 Kb) [Скачать]

Сертификат (3.pdf, 145 Kb) [Скачать]

Сертификат (4.pdf, 223 Kb) [Скачать]

Отзывы о Sileo 100 H с таймером и датчиком влажности вытяжной вентилятор

Не могу подключить вытяжной вентилятор. После покупки квартиры на проводах нет тока и не понятно почему

Обновлено: 03.04.2023

Подключение 220 В производится к вентилятору через встроенную клеммную коробку. Находится она под лицевой крышкой вентилятора. Все клеммы на вентиляторе подписаны.

• L — сюда подключаем провод с фазой,
• LT — подключаем провод с фазой, который идет от внешнего выключателя (для моделей с таймером, датчиком влажности
• N — ноль

Подключение вентилятора без датчиков

Если вам нужно подключить вентилятор без датчиков, то эта схема ваша. Любой клавишный стандартный выключатель подходит для такой задачи. В качестве включателя можно использовать регулятор скорости РС-1-300, который встраивается в стандартную монтажную коробку.

Такой регулятор скорости может включать вентилятор и менять производительность вытяжки. При уменьшении производительности уменьшается уровень шума, при необходимости быстрого удаления воздуха можно выбрать максимальную производительность.

Вентилятор с шнурком-выключателем

Включение и выключение вентилятора производится с помощью шнурочка, который прикреплен к корпусу вентилятора. К вентилятору подводится фаза и ноль.

Такие вентиляторы чаще всего используются для вентиляции кухни или других помещений, где уже заведено питание к месту установки без возможности вывести отдельный выключатель.

Вентилятор с таймером или с датчиком влажности

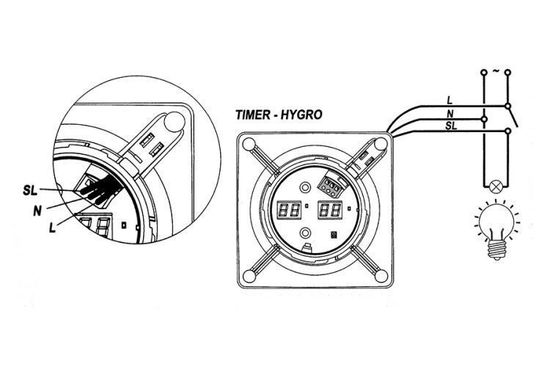

Схема подключения вентилятора, оборудованного таймером и вентилятора с датчиком влажности одинакова. Вентилятор с таймером начинают свою работу при подаче напряжения от внешнего включателя на клемму LT. После нажатия на клавишу выключателя, вентилятор продолжит работать время, которое выставляется на таймере. Такой вентилятор можно завязать на включение вместе с освещением.

Такой вентилятор целесообразно использовать для вытяжной вентиляции туалета, ванной.

Вентилятор с датчиком влажности можно включить принудительно или он включается автоматически при превышении выставленного уровня влажности. Влажность устанавливается в диапазоне от 60 до 90%. Вентилятор будет работать пока влажность не уменьшится до необходимого уровня, после чего проработает еще время по таймеру задержки и выключится.

Такие вентиляторы используют для вентиляции ванной, постирочной или помещения сушки белья. Также их применяют для вытяжной вентиляции подвальных помещений частного дома с повышенным уровнем влажности.

Вентилятор с датчиком движения

Вентилятор включается автоматически при движении человека на расстоянии 1-4 метра с углом обзора 100. После того, как человека покинул помещение, вентилятор продолжит работать время по таймеру и выключится. Время задержки можно выставить под лицевой панелью вентилятора от 2 до 30 минут.

Как и вентилятор со шнурком-выключателем, такой вентилятор можно установить для вентиляции помещений, где к месту установки вентилятора выведена постоянная фаза и ноль и нет возможности установить отдельный внешний выключатель.

Подключение вентилятора оборудованного встроенной лампой

В нашем магазине есть вентиляторы, оборудованные подсветкой или лампой . Такие вентиляторы могут включаться вместе с подсветкой или вентилятор может включаться отдельно, а встроенная подсветка отдельно.

Для одновременного включения вентилятора с встроенным освещением подойдет эта схема

Для раздельного включения вентилятора и встроенного света подойдет эта схема

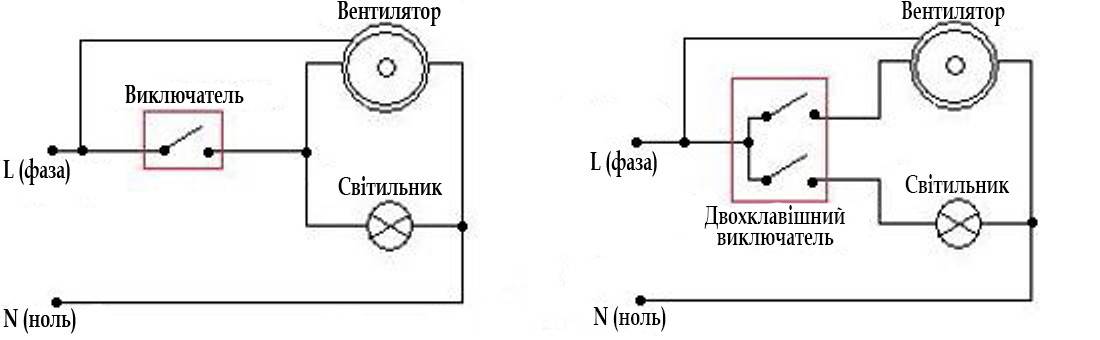

Электрическая схема подключения вентилятора от двух клавишного выключателя

Для подключения вытяжного вентилятора на кухне или в туалете прекрасно подходит разделение включения светильника и вентилятора при помощи установки двухклавишного выключателя. Одна клавиша будет включать освещение, а вторая- отдельно вентиляцию. Данная схема подключения вытяжного вентилятора чаще всего используется в квартирах, потому что она позволяет отдельно включать вентилятор только когда это необходимо.

Схему подключения через двухклавишный выключатель будет сделать немного сложнее. Фаза с распределительной коробки приходит на выключатель, далее она коммутируется через два контакта и уходит отдельно на светильник и вентилятор. Ноль и земля (на схеме не показана) с распаячной коробки уходят сразу напрямую на светильник и вентилятор. Для подключения по этой схеме потребуется проложить отдельный третий провод от выключателя до вентилятора, но правильнее будет проложить от выключателя до распределительной коробки трехжильный кабель и уже с распределительной коробки отдельным кабелем подключить вентилятор.

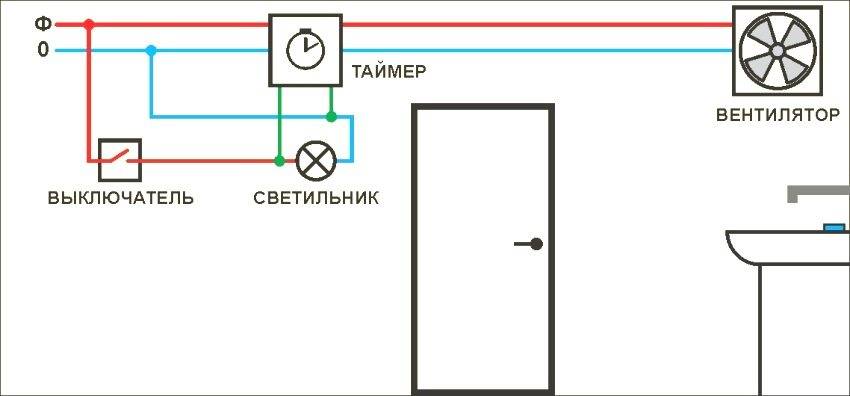

Схема подключения вентилятора с таймером

Вентиляторы с таймером стоят дороже, но за то они прекрасно подходят для использования в ванной комнате. Включение происходит вместе с освещением, а отключение отдельно от него с задержкой по времени, величина которой регулируется. Вентилятор будет работать в ванной комнате и удалять влажность даже после вашего ухода и отключится автоматически после заданного промежутка времени.

Для подключения вентилятора с таймером понадобится 4 провода. На контакт L- приходит прямая фаза с распаячной коробки, на Lt- фаза через выключатель света. На N- ноль, и заземляющий проводник подключается на контакт с обозначением заземления.

Схема подключения вентилятора с датчиком влажности или движения

Вентилятор может работать и в полностью автоматическом режиме без вашего участия. Рекомендую покупать более дорогие модели с датчиком влажности для ванной комнаты, а для туалета- с датчиком движения. Вентиляторы с датчиком влажности будут автоматически включаться при превышении установленного уровня влажности и работать до тех пор, пока не снизится влажность до допустимого предела. Модели с датчиком движения автоматически включаются при появлении человека в зоне действия датчика и затем самостоятельно выключаются с определенной задержкой по времени.

Подключаются вентиляторы с датчиками проще всего. Необходимо напрямую, минуя выключатели, от распаячной коробки коробки подключить фазу, ноль и заземляющий проводник.

После подключения вентилятора сразу стоит переходить к его установке, но об том Я подробно расскажу в следующей статье.

Рекомендую дополнительно прочитать наши советы об организации вентиляции, о проверке естественной вентиляции и о том, какой лучше вентилятор выбрать для туалета, ванной комнаты и кухни.

Читайте также:


• Схема подключения люминесцентной лампы с дросселем и стартером: как подключить лампу дневного света в потолочный или другой светильник, собрать электросхему для включения в сеть

• Как соединить розетку выключатель и лампочку: варианты схем подключения светильника через розетку к электрической проводке

• 3 способа беспроводной передачи энергии — Тесла как всегда был прав. Лазеры, микроволны и катушки индуктивности.

electric — Могу ли я использовать таймер с вытяжным вентилятором с датчиком влажности?

У меня есть подрядчик, который делает ремонт дома в Калифорнии. Код требует датчиков влажности на вытяжных вентиляторах в ванной, и в любом случае автоматическое включение / выключение из-за влажности — это функция, которую я хотел бы. Учитывая что-то вроде Panasonic WhisperFit FV-0511VFC1.

Мне также кажется удобным наличие таймера на стене для ручного управления — ставишь таймер, и вентилятор гарантированно работает заданное время, независимо от уровня влажности. Рассматривая переключатель, такой как Lutron Maestro MA-T51.

Меня беспокоит, что эти две схемы управления несовместимы: при нормальной установке настенный выключатель и встроенный датчик влажности действуют как управление «и», а не управление «или», которое мне нужно.

Мой подрядчик по умолчанию использует переключатель с датчиком влажности, который решает проблему управления, но требует громоздкого датчика, занимающего место на настенной панели переключателя.

Правильно ли я понимаю, как настенный выключатель взаимодействует с вентиляторами со встроенными датчиками? Есть ли альтернативный способ подключить его, чтобы он делал то, что мне нужно? Или, может быть, я неправильно об этом думаю, и мне следует подумать о лучшем продукте/композиции?

Будем признательны за любые предложения!

• электрика
• выключатель
• вытяжной вентилятор
• таймер

1

В наши дни вы можете сделать это с помощью одного настенного устройства

Как оказалось, потребность в управлении вентилятором гигростатической ванны «по умолчанию» с функцией блокировки по времени достаточно распространена, поэтому существуют элементы управления, обеспечивающие эту функциональность в единое целое. В частности, Leviton DHS05 и DHD05 поддерживают этот режим работы с программируемым временем включения, в то время как элементы управления Broan 82A/W также поддерживают это, но вместо этого используют предустановку потенциометра для времени включения.

(Другие элементы управления этого класса, такие как Enerlites DWHS и Eaton HDFS3P1, имеют заводскую настройку времени включения вентилятора.)

1

Этот вентилятор прекрасно работает с таймером правильного типа .

Прочтите руководство. Вентилятор включает в себя следующие возможные элементы управления:

• Выключатель питания на горячем проводе. Как правило, не хотите использовать это здесь, и это не требуется, так как это полностью отключит вентилятор, поэтому автоматический режим не будет работать. Но вы,
  , можете, , получить это, если хотите. (На самом деле, один разумный вариант использования — это если вы хотите предоставить переключатель «не выключается», если есть какие-либо проблемы с вентилятором (например, проблема с вентиляционным отверстием снаружи) и (как это часто бывает) вентилятор включен той же цепи, что и освещение, так что вы не можете просто выключить ее выключателем. Конечно, для любого фактического ремонта вы все равно должны выключить ее выключателем для безопасности.)
• Автоматический датчик влажности. Может быть установлено от 30% до 80% и работает в течение примерно 20 минут после того, как влажность упадет на 5% ниже настройки.
• Ручной переключатель, подключенный к двум красным проводам.

Ручной переключатель — это именно то, что вам нужно, так как он позволяет включать вентилятор в любое время из-за запахов или из-за ожидаемой высокой влажности (например, запускайте его, когда вы принимаете душ, чтобы не допустить повышения влажности, а не наоборот). дождаться автоматического запуска). Однако этот переключатель представляет собой только замыкание контактов и

, а не , для подключения к источнику питания 120 В. В результате вы не можете использовать электронный или электромеханический таймер. Вы должны использовать либо простой переключатель (никаких «умных»), либо чисто механический переключатель таймера, такой как этот Intermatic от Home Depot:

Intermatic — классический производитель таймеров, но в ходе быстрого поиска я нашел несколько других бренды. Они также доступны с различными ограничениями по времени, от 15 минут до 12 часов. Вы должны убедиться, что таймер чисто механический . Если это требует нейтральности, то это абсолютно бесполезно. Но даже если он не требует нейтрали, если в нем есть какая-то электроника (светодиоды, навороченные кнопки и т. д.), то он, скорее всего, требует питания и здесь работать не будет.

На самом деле есть еще один вариант. Вы могли бы установить электронный таймер, который управляет реле/контактором, который, в свою очередь, подключается к красным проводам. Но это кажется немного экстремальным для вытяжного вентилятора в ванной комнате.

1

Да, настенный выключатель и встроенный датчик влажности можно соединить вместе, чтобы они взаимодействовали как элемент управления «или», а не элемент управления «и». Это делается путем параллельного подключения вентилятора и переключателя, чтобы любой из них мог управлять вентилятором.

Схема подключения для этой установки довольно проста. Источник питания вентилятора должен быть подключен к настенному выключателю, а затем выключатель должен быть подключен к вентилятору. Затем датчик влажности следует подключить непосредственно к вентилятору, минуя переключатель. Это позволит либо настенному выключателю, либо датчику влажности управлять вентилятором, но не обоими одновременно.

3

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Электропроводка нового вытяжного вентилятора для ванной комнаты

Я купил новый вытяжной вентилятор (Xpelair 4-дюймовый 100-мм вентилятор для ванной комнаты с таймером) — он заменяет старый стандартный вентилятор (без таймера), доступная проводка: 1 красный провод (я думаю, что он под напряжением) 1 черный провод (нейтральный) ?) и затем оголенный медный провод. Предыдущий вентилятор просто подключался через красный/черный провода, но новый вентилятор вообще не будет работать с двумя подключениями, и я просто хотел узнать, что это за оголенный медный провод?

8

8 ответов от электриков MyBuilder

Лучший ответ

Яркая искра

Торнбери • На сайте с 22 декабря 2011 г. • 11 рабочие места, 100% положительный обратная связь

Несмотря на все предыдущие ответы — все они здравые — и то, что вы, возможно, не полностью описали, что происходит (поскольку у вас может не быть оборудования для проверки схемы), я просто хочу добавить пару моментов…

1) ЕСЛИ питание на вытяжку поступает через выключатель света И вы не хотите менять проводку, как было предложено, тогда вы можете использовать вытяжку только со шнуром (т.е. без таймера, без гигростата). Если оставить шнур включенным, вытяжка будет работать при включенном свете. Не очень удовлетворительно, но может быть приемлемым для вас.

2) ЕСЛИ питание на вытяжку НЕ поступает от выключателя света (т. е. он постоянно находится под напряжением) И вы не хотите менять проводку, тогда вы можете использовать вытяжку, управляемую гигростатом и таймером, в идеале также со шнуром. . Он начнет работать, как только влажность поднимется до заданного значения, и выключится, когда влажность упадет ниже другого заданного значения. Уставки влажности обычно регулируются. Шнур можно использовать для ручного включения экстрактора, который затем будет работать в течение времени, установленного на таймере (обычно регулируемом).

2014-01-30T10:10:01+00:00

Ответ получен 30 января 2014 г.

Услуги по электробезопасности

Scarning • На сайте с 17 окт. 2011 • 696 рабочие места, 100% положительный обратная связь

Так как вы купили вентилятор со встроенным таймером, то ему нужно три провода; нейтральный и две жизни, чтобы действовать. Один из проводов под напряжением является «постоянно включенным», а другой — «переключаемым под напряжением», который включается и выключается при включении света. Таким образом, у вас должно быть четыре провода на месте вентилятора, три цветных и один неизолированный медный, так что, похоже, в прошлом использовался неправильный кабель.

В нормальных условиях оголенный медный провод должен иметь зелено-желтую оболочку, так как он является заземляющим проводом, даже если вентиляторы относятся к классу 2 и не нуждаются в заземлении, оголенный медный провод следует свернуть и оставить безопасно внутри вентилятора, не касаясь других клемм.

Судя по тому, что вы описываете, весьма вероятно, что ковбой или плохо информированный мастер-сделай сам вставил стандартный двухжильный кабель с заземляющим проводом и, возможно, использовал оголенный заземляющий провод в качестве второго провода! (Это крайне опасно).

Для вашей собственной безопасности и душевного спокойствия, вероятно, лучше всего вызвать электрика, зарегистрированного в Части P, чтобы посмотреть на это и, если необходимо, перемонтировать отрезок кабеля от света до разъединителя снаружи ванной комнаты (при условии, что он есть). , если нет, то необходимо установить разъединитель), а затем пересоединить разъединитель с самим вентилятором.

Эта работа подпадает под действие части P строительных норм и правил и подлежит уведомлению местного строительного контроля и, следовательно, должна быть сертифицирована для соблюдения закона и предотвращения каких-либо осложнений или судебного преследования со стороны LABC, если вы продадите недвижимость в будущем. См. ссылки ниже.

http://www.donttakethep.co.uk/

http://www.esc.org.uk/fileadmin/user_upload/documents/public/leaflets/PartP-Web-Oct2012-1.pdf

2014-01-27T10:10:02+00:00

Ответ получен 27 января 2014 г.

ЭЛЕКТРИЧЕСКИЕ УСТАНОВКИ SF

Саттон Колдфилд • На сайте с 26 марта 2012 г. • 131 рабочие места, 100% положительный обратная связь

Для вентиляторов с таймерами требуется постоянная работа, а также нормальное переключение под напряжением и нейтраль, обычно переключение под напряжением включает вентилятор со светом, а затем постоянная работа поддерживает его работу в течение желаемого времени, которое вы установили на таймере, поэтому что после выключения света вентилятор будет продолжать работать, чтобы убрать влажность из ванной.
Я подозреваю, что оголенный медный провод, который вы видите, будет заземляющим проводом, на нем действительно должна быть оболочка, чтобы его можно было идентифицировать.

2014-01-27T10:10:02+00:00

Ответ получен 27 января 2014 г.

Джеймс Балчин

Бетчворт • На сайте с 23 января 2014 г. • 4 рабочие места, 75% положительный обратная связь

Неизолированный провод представляет собой заземляющий провод и должен быть подключен к клемме заземления. Активного участия в работе вентилятора не принимает.

Чтобы правильно подключить новый вентилятор, вам потребуется проложить дополнительный провод под напряжением к новому вентилятору.
Если старый вентилятор был с выключателем, то новый живой должен работать от света. (Это становится переключаемым и включает и выключает вентилятор).
Если раньше вентилятор включался и выключался с помощью выключателя света, то новая трансляция должна быть постоянной (неотключаемой) трансляцией, которую обычно можно запустить из общей коробки на чердаке.
Однако для этого вам потребуется вызвать электрика с квалификацией части P, так как это квалифицируется как новая установка в ванной комнате.

2014-01-27T10:10:02+00:00

Ответ получен 27 января 2014 г.

PositiveNRG Limited

Уэйкфилд • На сайте с 13 декабря 2013 г. • 265 рабочие места, 98% положительных результатов обратная связь

Привет, для нового потребуется постоянный проводник под напряжением (коричневый) от трехполюсного выключателя вентилятора к новому вентилятору вместе с переключателем под напряжением и нейтралью. Неизолированный медный проводник — это ваша земля, которая нуждается в защите с помощью зеленой и желтой заземляющей оболочки.

2014-01-27T10:10:02+00:00

Ответ получен 27 января 2014 г.

Электротехнические услуги Эмелек

Wirral • На сайте с 24 апр 2013 • 9 рабочие места, 100% положительный обратная связь

Часть P руководства – http://www.esc.org.uk/public/guides-and-advice/building-regulations/england-and-wales/

2014-01-29T09:45:02+00:00

Ответ получен 29 января 2014 г.

Кевин Кэссиди строительные подрядчики

Аккрингтон • Участник с 16 декабря 2010 г. • 47 рабочие места, 100% положительный обратная связь

Это должно быть выполнено компетентным лицом в соответствии с правилами, в ванной комнате, классифицируемой как специальное место.

2014-01-27T10:10:02+00:00

Ответ получен 27 января 2014 г.

DH Электрика

Лестершир • На сайте с 21 января 2014 г. • 11 рабочие места, 100% положительный обратная связь

Неизолированный медный провод — это кабель заземления, он должен быть помечен зеленым и желтым цветом и подключен к заземлению вентиляторного блока.
