Конденсаторы
1. Основные понятия
Конденсатор представляет собой радиоэлемент, состоящий из двух металлических пластин (обкладок), разделенных диэлектриком, способный накапливать электрические заряды на обкладках, если к ним приложена разность потенциалов. В качестве диэлектрика применяют бумагу, слюду, стеклоэмаль, керамику, воздух и др. Конденсаторы применяют в схемах для разделения переменной и постоянной составляющих тока и сглаживания пульсаций напряжений выпрямителей. В зависимости от назначения конденсаторы подразделяются на
Рисунок 1 Обозначение конденсаторов на схемах электрических принципиальных: а) постоянной емкости; б) подстроечный; в) переменный; г) электролитический.
2. Основные характеристики конденсаторов
Конденсаторы независимо от группы и вида характеризуются параметрами: номинальным значением и допустимым отклонением емкости, рабочим напряжением и электрической прочностью, температурным коэффициентом емкости, допустимой реактивной мощностью и тангенсом угла потерь. Номинальное значение емкости конденсатора зависит от геометрических размеров пластин и вида диэлектрика. При изменениях температуры и влажности окружающей среды в процессе эксплуатации изменяются диэлектрические свойства материала и, следовательно, емкость. Допустимое отклонение емкости конденсатора показывает отклонение в процентах от номинального значения. Конденсаторы широкого применения выпускаются с допустимым отклонением ±5 %, ±10 и ±20 %, отдельные типы — с допустимым отклонением емкости от номинального значения ±2 % и менее.  У некоторых электролитических конденсаторов допустимое отклонение составляет 50 % и более. Конденсаторы с небольшим допустимым отклонением емкости от номинального значения применяются в каскадах радиочастоты, где требуется повышенная точность настройки контуров, с большим допуском — в блокировочных и развязывающих цепях.Электрическая прочность — это способность конденсатора выдерживать приложенное к нему напряжение без пробоя диэлектрика. Она характеризуется значениями рабочего и испытательного напряжений, которые определяются свойствами и толщиной диэлектрика. Для большинства типов конденсаторов указывается рабочее напряжение постоянного тока, которое может быть от единиц вольт до десятков киловольт. При включении конденсаторов в цепь переменного тока необходимо учитывать, что амплитудное напряжение не должно превышать номинальное. Температурным коэффициентом емкости (ТКЕ) называется относительное изменение емкости конденсатора при изменении температуры на 1 °С.  В зависимости от вида конденсатора ТКЕ может быть положительным или отрицательным. Положительный ТКЕ соответствует увеличению емкости при нагревании, отрицательный — уменьшению. Значения ТКЕ выражаются в миллионных долях изменения емкости, отнесенных к 1 °С. Для большинства типов конденсаторов они находятся в пределах от до 1/град. В зависимости от значения ТКЕ конденсаторы постоянной емкости делят на группы. У слюдяных конденсаторов группа обозначается соответствующей буквой на корпусе, у керамических — каждой группе соответствует определенный цвет корпуса или цветная отметка. Кроме того, для обозначения ТКЕ используются буквы, указывающие знак ТКЕ (М — минус, П — плюс, МП — близок к нулю), и цифры, указывающие значение ТКЕ в миллионных долях. Для конденсаторов других типов ТКЕ не регламентируется. Низкочастотные керамические конденсаторы маркируются буквой Н. Керамические конденсаторы с отрицательным ТКЕ являются термокомпенсирующими и применяются для компенсации изменения емкости конденсаторов колебательных контуров.Допустимая реактивная мощность конденсатора — это наибольшая колебательная мощность, которая может быть приложена к конденсатору без разрушения его изоляции. Реактивную мощность конденсаторов учитывают в случае применения их в радиочастотных цепях и колебательных системах. Тангенсом угла потерь (tg ) называется отношение мощности потерь к реактивной мощности, запасаемой конденсатором при работе. Когда через конденсатор проходит переменный ток, то напряжение и ток оказываются сдвинутыми по фазе, но меньше, чем на 90° (фазовый угол ). Угол, дополняющий фазовый до 90°, называется углом потерь ?. В идеальном конденсаторе, не имеющем диэлектрических потерь, = 0. На корпусах конденсаторов обычно указываются их основные характеристики: тип, номинальное значение емкости, допустимое отклонение емкости от номинального значения, номинальное рабочее напряжение.  3 Маркировка конденсаторов Сокращенные обозначения емкости конденсаторов читаются таким же образом, как и обозначения сопротивлений резисторов. При этом, буквенное обозначение процента отклонения номинального сопротивления или емкости, приведенное ниже, для этих элементов одинаковое.

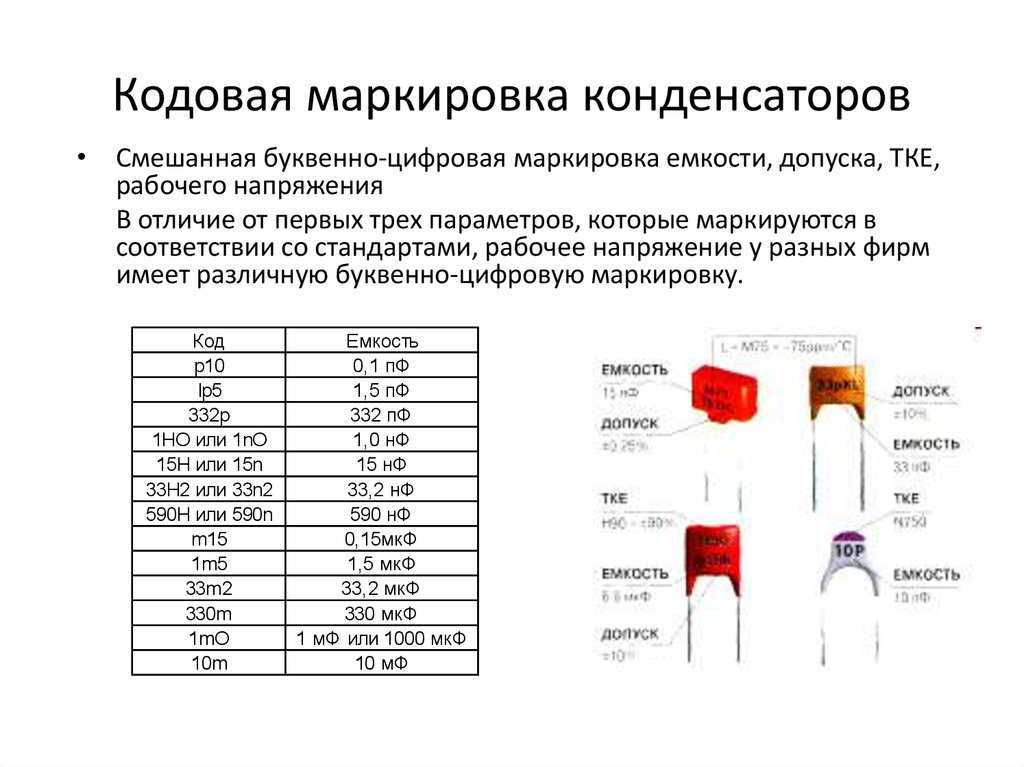

Что бы не возникла путаница при расшифровке маркировок, следует учитывать, что в большинстве БРЭА процент отклонения резисторов и конденсаторов составляет ±5, ±10, реже ±20.  Далее рассмотрим примеры маркировки конденсаторов: Конденсаторы с номинальным значением до 100 пикофорад маркируются буквой П или латинской P, например:
Конденсаторы с номинальным значением от 100 пикофарад до 0,1микроофарад маркируются в нанофарадах буквой Н или латинской n, например:
Конденсаторы с номинальным значением от 0,1микрофарад и выше маркируются буквой М, например
К группе низкочастотных конденсаторов постоянной емкости относятся бумажные, металлобумажные, электролитические, а также некоторые пленочные конденсаторы. Перечисленные виды конденсаторов обладают большой емкостью и используются в качестве блокировочных, разделительных и фильтрующих элементов в цепях постоянного, переменного и пульсирующего токов. 5. Высокочастотные конденсаторы постоянной емкости К высокочастотным конденсаторам постоянной емкости относятся слюдяные, керамические, стеклокерамические и стеклянные. Их применяют в генераторах, усилителях радио- и промежуточной частот. 6. Подстроечные и переменные конденсаторы
Подстроенные конденсаторы (рисунок 2) применяются для точной подстройки емкостей колебательных контуров. Обычно эти конденсаторы включаются параллельно основным контурным конденсаторам большой емкости. Конструктивно они состоят из двух керамических элементов: неподвижного основания (статора) и подвижного диска (ротора). Рисунок 2. Подстроечные конденсаторы На ротор и статор методом вжигания нанесены тончайшие серебряные обкладки в виде секторов. Конденсаторы переменной емкости (КПЕ) применяются в радиоприемных устройствах для плавной настройки колебательных контуров в диапазонах длинных, средних, коротких и ультракоротких волн.
Для конденсаторов постоянной емкости характерны такие неисправности, как пробой диэлектрика, увеличение тока утечки из-за ухудшения изоляции, изменение номинального значения емкости и обрыв выводов. Определить неисправность конденсатора по внешнему виду очень трудно. Сопротивление исправных конденсаторов (за исключением электролитических) составляет десятки и сотни мегом. Измерить его у конденсаторов емкостью до 0,05 мкФ с помощью омметра практически невозможно. Неисправность конденсаторов переменной емкости с воздушным диэлектриком заключается в замыкании между роторными и статорными пластинами. При работе радиоприемника такой дефект выражается в виде шорохов, треска или пропадания приема радиостанций в некоторых точках шкалы. При параллельном соединении емкости конденсаторов складываются: В обоих случаях рабочие напряжения конденсаторов должны быть не ниже максимального действующего напряжения в данной цепи. Литература: С.С. Боровик, М.А. Бродский.
В начало |
В сочетании с катушками индуктивности они образуют резонансные контуры, широко используемые в БРЭА.

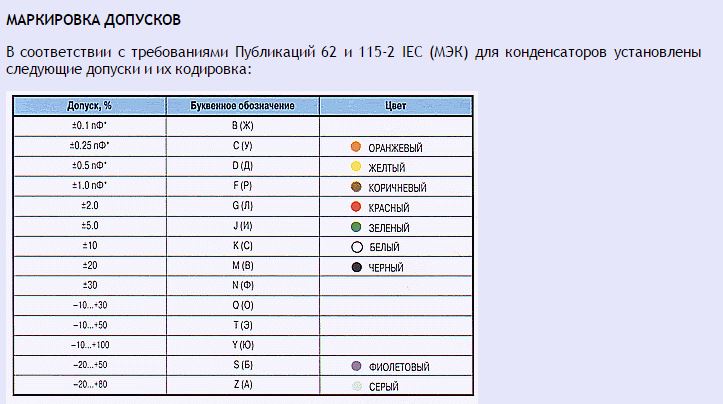

Редко встречается ±2 и очень редко все что ниже этого значения.
Низкочастотные конденсаторы постоянной емкости
Обкладки и бумажные ленты свертывают в рулон и заключают в корпус из картона, керамики или металла. Выводы обкладок изготовляют из тонкой медной луженой или посеребренной проволоки. Выводы присоединяются к фольговым обкладкам путем сварки.
Они используются в цепях с пульсирующим током для отфильтровывания переменных напряжений.
Они обладают высокой стабильностью, малыми допустимыми отклонениями номинальной емкости (±2%), достаточной температуростойкостью, малыми габаритами и массой. Номинальная емкость высокочастотных конденсаторов бывает от единиц до сотен пикофарад, а предельная емкость некоторых из них может быть до 1 мкФ. Наиболее точные и стабильные конденсаторы используют как контурные, а остальные — как разделительные, фильтровые и термокомпенсирующие.
Диэлектриком между обкладками служит керамический материал ротора. Ротор жестко закреплен на оси. При вращении ротора изменяется взаимное положение обкладок статора и ротора, что приводит к изменению емкости конденсатора. Когда сектор или капля припоя на роторе расположены против вывода на статоре, то емкость будет максимальной, а при повороте на 180° относительно указанного положения — минимальной.
В противном случае это указывает на то, что ухудшилась изоляция диэлектрика. Конденсаторы с указанным дефектом необходимо заменить исправными. Следует отметить, что проверка исправности неэлектролитических конденсаторов небольшой емкости при помощи омметра не всегда бывает достаточной, так как при внутреннем обрыве выводов стрелка прибора будет оставаться на месте.
Если стрелка прибора перемещается до значения 50—100 кОм, это указывает на пониженное сопротивление изоляции. Отсутствие показаний прибора при зарядке-разрядке конденсатора свидетельствует о наличии обрыва. Проверку обрыва или уменьшения емкости можно также производить путем параллельного подключения в схему проверяемого конденсатора заведомо исправного конденсатора такой же емкости и с таким же рабочим напряжением. Если работоспособность радиоаппарата восстановится, то проверяемый конденсатор неисправен и его следует заменить.
Так, например, можно заменить бумажный конденсатор в УЗЧ слюдяным такого же номинала. В развязывающих фильтрах, блокирующих цепях можно производить замену другими конденсаторами емкостью в 2—3 раза большей, если позволяют габариты. При замене конденсаторов в колебательных контурах обязательно нужно учитывать не только значения номинальной емкости и допустимого отклонения, но и ТКЕ.
«Ремонт и регулировка бытовой радиоэлектронной аппаратуры». Минск; «Вышэйшая школа», 1989г.Как правильно подобрать и взаимозаменить детали радиоприемника
Детали для сборки радиоприемников, взаимозаменяемость деталей.
Рис. 1. Внешний вид распространенных деталей и расположение выводов.
- 1 — конденсаторы типа ЭМ, ЭМ-М;
- 2— Конденсаторы фирмы «Тесла»;
- 3 — транзисторы типа П13, П14. П15. П16 ГТ8. П9, П10, ПИ;
- 4 — транзисторы типа П401. П402, П403. П403А:
- 5 — схема для определения обратного тока коллектора;
- 6 — схема для определения коэффициента усиления транзистора;
- 7 — диоды серии Д2;
- 8 — диоды серий Д1 и Д9;
- 9 — низкочастотный трансформатор;
- 10 — схема обмоток согласующего трансформатора;
- 11 — схема обмоток выходного трансформатора;
- 12 — капсюль типа ДЭМШ-1а;
- 13 — схема обмоток капсюля типа ДЭМШ-Іа.
Сопротивления
Для сборки транзисторных радиоприемников применяются специальные миниатюрные радиодетали, выпускаемые промышленностью. Многие из них взаимозаменяемы, причем замена одних другими либо нисколько не сказывается на электрических показателях собираемой схемы, либо улучшает их. Эти обстоятельства нередко не учитываются начинающими радиолюбителями, что порой приводит к ненужным затруднениям.
К числу таких деталей в первую очередь необходимо отнести постоянные сопротивления. В самых различных схемах транзисторных приемников можно использовать специальные УЛМ, рассчитанные на допустимую рассеиваемую мощность 0,12 вт и выпускаемые промышленностью с номинальными значениями от 27 ом до 1 Мом.
Заменить их можно сопротивлениями тех же номинальных значении типа МЛТ, рассчитанными на рассеиваемую мощность 0,25 или 0,5 вт. При такой замене практически не изменятся ни электрические показатели будущего приемника, ни его габариты.
В случае сборки схемы переносного приемника с достаточно большими габаритами можно использовать сопротивления на большую рассеиваемую мощность любого другого типа, например МЛТ или ВС.
Что касается подбора сопротивлений по номинальным значениям, то выполнение его с допуском ± 10% вполне приемлемо для большинства любительских схем.
Таким образом, если при покупке в магазине не оказалось нужного номинала, то можно воспользоваться двумя ближними (например, вместо сопротивления 4,7 ком можно применить сопротивление 4,3 или 5,1 ком) или же получить требуемое номинальное значение путем составления его из двух различных сопротивлений, соединив их последовательно или параллельно.
Нередко в схемах приемников с двухтактным выходным каскадом применяются сопротивления с номинальным значением 5—10 ом. Найти такие сопротивления в продаже затруднительно.
Но их легко изготовить самостоятельно из тонкого провода с высоким удельным сопротивлением (манганин, константан, нихром и др.). Для этой цели можно использовать подручный провод от обмотки старого электропаяльника или какого-либо другого нагревательного прибора, а также обмотку проволочного переменного сопротивления, например от регулятора фокусировки телевизора.
Помимо постоянных сопротивлений, большинство схем карманных приемников содержит и переменные сопротивления с номинальным значением от 5,1 до 10 ком, используемые в качестве регуляторов громкости.
Эти сопротивления обычно объединяются с выключателем питания. В любительских схемах можно использовать переменные сопротивления от карманных промышленных транзисторных приемников «Нева», «Нева 2», «Гауя», «Чайка», «Ласточка», «Селга», «Старт», «Топаз», «Сокол» и др.
Кроме переменных сопротивлений отечественного производства, в продажу часто поступают сопротивления фирмы «Тесла» (ЧCCPj, имеющие аналогичное конструктивное устройство.
Помимо указанных, можно применять сопротивления от слуховых аппаратов или миниатюрные СПО, рассчитанные на рассеиваемую мощность 0,15—0,5 вт В крупногабаритных конструкциях приемников возможно применение других переменных сопротивлений, например типа СП, рассчитанных на рассеиваемую мощность 1— 2 вт. Правда, как к СПО, так и к СП придется самостоятельно изготовить выключатель питания.
Конденсаторы
Следующими не менее распространенными деталями, широко применяемыми в карманных приемниках, являются постоянные конденсаторы самой различной емкости.
В высокочастотных контурах, где требуется малая емкость, целесообразно использовать специальные миниатюрные конденсаторы типа КДМ и КТМ, выпускаемые промышленностью с номинальными значениями от 1 до 1500 пф и от 1 до 3000 пф соответственно. Эти конденсаторы сравнительно дефицитны, но им есть замена, а именно: широко распространенные конденсаторы типа КТК-1 с номинальными значениями от 2 до 180 пф, КСО-1 от 21 до 750 пф и КСО-2 от 100 до 2400 пф.
Конденсаторы последнего типа имеют несколько большие размеры, нежели два первых, но их можно миниатюризировать. С конденсатора надо удалить защитную пластмассовую опрессовку, взамен которой применить пропитку нитролаком или клеем БФ-2. Этим путем удается получить очень миниатюрную деталь.
В качестве разделительных и блокировочных конденсаторов в высокочастотных цепях приемников применяются конденсаторы значительно большей, чем указывалось выше, емкости.
Здесь подойдут хорошо известные радиолюбителю конденсаторы типа КДС емкостью 1000, 3000 и 6800 пф, КЛС и КМ емкостью 0,01, 0,033 и 0,047 мкф.
Правда, два последних типа конденсаторов сравнительно дефицитны, но их с успехом можно заменить конденсаторами несколько больших габаритов, например типа МБМ на 160 в.
Производя подбор конденсаторов требуемой емкости, не следует забывать и о возможности их включения последовательно и параллельно, Что касается допуска, то необходимо учитывать следующее.
Номинальные значения конденсаторов, применяемых в высокочастотных контурах, должны быть близки к рекомендуемым и укладываться в допуск ±5—10%. Конденсаторы, применяемые для блокировки, могут иметь допуск до ±20%.
О рабочем напряжении конденсаторов рассмотренных выше типов говорить не приходится, поскольку оно во много раз превышает то, которое будет приложено к ним в схемах транзисторных приемников.
Помимо конденсаторов сравнительно небольшой емкости, в транзисторных схемах используются разделительные и блокировочные конденсаторы емкостью от 0,5 до 100,0 мкф, а иногда и более.
Распространенными типами конденсаторов большой емкости являются отечественные миниатюрные электролитические конденсаторы типа ЭМ и ЭМ-М, выпускаемые промышленностью с номинальными значениями от 0,5 до 50,0 мкф, заменить которые можно конденсаторами фирмы «Тесла», периодически поступающими в наши радиомагазины.
При постановке электролитических конденсаторов в схему во избежание возможного выхода их из строя необходимо строго соблюдать указываемую полярность включения.
Определить полярность конденсаторов отечественного производства легко по соответствующей надписи ( + ), сделанной на корпусе со стороны вывода, изолированного от него и соединенного с обкладкой, присоединяемой к плюсу источника питания; противоположный вывод, соединенный с корпусом конденсатора, должен присоединяться к минусу (рис. 1, 1). У конденсаторов, изготовляемых фирмой «Тесла», вывод, изолированный от корпуса, является плюсовым (рис. 1, 2).
Помимо полярности включения, следует учитывать и рабочее напряжение электролитических конденсаторов, которое ни в коем случае не должно быть меньше рекомендуемого в описании того или иного приемника и, как правило, указываемого на принципиальной схеме совместно с номинальным значением емкости.
Емкость разделительных конденсаторов может иметь допуск до +50%, а блокировочных до +100 -500%, что в ряде случаев будет способствовать лишь более устойчивой работе схемы.
Кроме конденсаторов постоянной емкости, практически все схемы карманных приемников содержат конденсаторы переменной емкости: одиночные — в приемниках прямого усиления и объединенные в сдвоенные блоки— в приемниках супергетеродинного типа.
И готовых одиночных конденсаторов получил широкое распространение керамический подстроечный конденсатор типа КПК-2 емкостью 25— 150 пф.
Кроме него, в продаже имеются специальные одиночные миниатюрные конденсаторы с твердым диэлектриком, выпускаемые нашей промышленностью с минимальной емкостью 5 пф и максимальной 350 пф, а также аналогичные по параметрам конденсаторы фирмы «Тесла».
Из готовых сдвоенных конденсаторных блоков можно применять те, которые используются в портативных приемниках, например «Нева», «Нева-2», «Гауя», «Селга», «Старт», «Топаз», «Сокол» и др.
Их максимальная емкость колеблется в пределах от 180 до 240 пф. Помимо них, в продаже имеется и сдвоенный блок конденсаторов переменной емкости фирмы «Тесла» с максимальной емкостью 360— 380 пф.
Промышленный допуск по емкости у перечисленных конденсаторов не превышает ±10%. При подборе необходимого конденсатора настройки начинающий радиолюбитель должен придерживаться рекомендаций, даваемых в описании той или иной собираемой им схемы.
Значительное отклонение емкости конденсатора от требуемого значения, превышающее ±10%, потребует пересчета намоточных данных высокочастотных катушек колебательных контуров.
В противном случае настройка контуров изменится, а приемник может стать неработоспособным. Это замечание особенно справедливо для супергетеродинов.
В случаях, когда максимальная емкость конденсатора значительно больше рекомендуемого значения, пересчета данных контурной катушки можно избежать, если в схему ввести дополнительный сопрягающий конденсатор, включенный последовательно с основным.
Емкость сопрягающего конденсатора выбирают с тем расчетом, чтобы суммарная максимальная емкость была равна рекомендуемой в описании.
В приемниках прямого усиления можно не пересчитывать данные контурной катушки и при использовании конденсатора настройки с меньшей, чем требуется емкостью, но при этом следует помнить, что рабочий диапазон приемника изменится.
Несколько слов следует сказать и о подстроечных конденсаторах с небольшой максимальной емкостью. Они обычно используются для осуществления точного сопряжения входных и гетеродинных контуров супергетеродинних приемников.
В большинстве промышленных сдвоенных блоков имеются собственные подстроечные конденсаторы КПЕ, встроенные в корпус. Если их нет, то можно использовать стандартные подстроечники типа КПКМ с максимальной емкостью 15— 30 пф или любые другие, подходящие по размерам
Транзисторы и диоды
В качестве преобразовательных и усилительных элементов в карманных приемниках применяются транзисторы.
Наиболее распространенными и доступными для любителей являются высокочастотные транзисторы
типа П401, П402, П403, П403А, П422, П423 и низкочастотные транзисторы типа П13, П14, П15, П16 с проводимостью р-п-р и П8, П9, П10, ПИ с проводимостью п-р-п. Выбирая транзисторы для приемника, следует учитывать взаимозаменяемость многих из них.
Например, транзистор типа П401 можно заменить любым транзистором пяти последующих типов 400-й серии.
Взаимозаменяемы также и низкочастотные транзисторы. Например, транзистор типа П13 можно заменить транзистором типа Г115 или П16, а П8 — П10, П11.
Иногда любители используют в высокочастотных каскадах низкочастотные транзисторы типа П14, П15, а также П10, П11, имеющие сравнительно невысокую граничную частоту усиления.
В этом случае первые два типа транзисторов можно заменить друг другом или высокочастотными транзисторами, а во втором только лишь друг другом.
Выбирая низкочастотные транзисторы для применения в схеме двухтактного выходного каскада в целях получения наименьших искажений, желательно подбирать пару одинаковых приборов, незначительно отличающихся друг от друга по коэффициенту усиления В и обратному току коллектора Іко.
Полупроводниковые приборы не терпят больших электрических перегрузок, которые могут возникнуть из-за неправильного включения их в схему. Это обстоятельство обязывает начинающих радиолюбителей хорошо запомнить расположение выводов транзисторов.
На рис. 1,5 показан общий вид низкочастотного транзистора’ типа П13, П14, П15, П16 (р-п-р) и П8, П9, П10, П11 (п-р-п) и схема расположения выводов базы, эмиттера и коллектора.
Определить соответствующие выводы низкочастотного транзистора можно по расстоянию между ними: крайний из двух, близко расположенных, является выводом эмиттера, за ним следует вывод базы (средний) и далее — вывод коллектора.
На рис. 1,4 приведен внешний вид высокочастотного транзистора и схема расположения его выводов. Вывод эмиттера обозначен цветной меткой, вывод коллектора, соединенный с корпусом транзистора, расположен по середине.
Приобретая транзисторы, радиолюбителю порой не удается подобрать приборы с рекомендуемым коэффициентом усиления.
Начинающие радиолюбители обычно пренебрегают приборами с низким коэффициентом усиления, считая, что они не будут работать в схеме.
Это во многих случаях не оправдывается, так как при правильном выборе режима транзистора по постоянному току схема будет вполне работоспособной. Важно лишь убедиться в исправности полупроводникового прибора и хотя бы приближенно замерить его основные параметры.
Сделать это можно с помощью простейших приборов, собранных по схемам рис. 1,5 и 1,6, пользуясь микроамперметром постоянного тока на 100— 200 мка и миллиамперметром на 5— 10 ма.
Первая схема позволяет определить обратный ток коллектора транзистора, а вторая — его усиление. Установив с помощью сопротивления Rі коллекторный ток, равным 1— 3 ма, производят отсчет показаний микроамперметра. Отношение коллекторного тока к току базы будет приближенно равно коэффициенту усиления транзистора.
Сопротивление R4 необходимо для предотвращения пробоя испытываемого транзистора при большом обратном токе коллектора.
Не менее распространенными полупроводниковыми приборами, применяемыми в схемах карманных приемников, являются диоды, используемые для детектирования высокочастотного сигнала.
В продаже имеются высокочастотные диоды серий Д1, Д2 и Д9. Практически все диоды этих серий с любым буквенным индексом пригодны для указанной выше цели. Определить полярность выводов диода можно по его внешнему виду.
У диодов серии Д2 (рис. 1,7) схемный знак выштамповывается на плоском выводе, а у диодов Д1 и Д9 на корпусе со стороны анода наносится красная метка (рис. 1.S).
Трансформаторы и громкоговорители
В низкочастотных каскадах многих схем любительских карманных приемников используются согласѵющие трансформаторы Как правило, это трансформаторы от транзисторных приемников, выпускаемых промышленностью.
Конструктивное выполнение их однотипно, одинаково располагаются и выводы обмоток на каркасах. Различить выходной и межкаскадный трансформаторы друг от друга можно по надписям на катушке- «ТВ» и «ТС» соответственно.
Если не удается приобрести комплект трансформаторов от одного приемника, то можно воспользоваться разнотипными, что существенной роли не играет. Расположение выводов катушек и схемные обозначения обмоток стандартных трансформаторов показаны на рис. 1, 9—1,11.
Радиолюбители в своих конструкциях приемников используют самые разнообразные громкоговорители как самодельные на основе микротелефонных электромагнитных капсюлей типа ДЭМ-4м, ДЭМШ-1а, миниатюрных телефонов типа ТМ-1, ТМ-2А, так и готовые электродинамические от различных промышленных приемников, например, типа 0.1ГД-6, 0.1ГД-8, 0.15ГД-1, а также ПЛ-558 производства ГДР.
Первый и второй применяются в приемниках «Сокол», «Нева», «Топаз», а третий в приемнике «Селга».
Электромагнитные громкоговорители имеют сравнительно высокоомные катушки (60— 150 ом по постоянному току), включаются непосредственно в схему без выходного трансформатора, обладают относительно высокой чувствительностью и практически полностью взаимозаменяемы.
Капсюли и телефоны Целесообразно применять в Простейших приемниках. При этом необходимо иметь в виду, что качество звучания электромагнитного громкоговорителя во многом зависит от полярности включения, которая определяется в процессе налаживания.
Приведенные выше типы промышленных электродинамических громкоговорителей обладают лучшим качеством звучания, но имеют низкоомные кгтѵшки (первые два типа — 10 ом, третий — 6 ом и четвертый — 8 ом), что обязывает включать их в схему через понижающий выходной трансформатор.
Громкоговоритель типа 0.1ГД-6 имеет высокую чувствительность, что позволяет использовать его в простейших схемах с однотактным выходом. Остальные типы громкоговорителей хорошо работают в схемах с двухтактным выходом.
Катушки капсюля ДЭМШ-1а имеют отвод от середины, что позволяет использовать его в схемах с двухтактным выходом.
Источник: М. Румянцев — 50 схем карманных приемников.
Взаимозаменяемы ли конденсаторы большего номинала на конденсаторы меньшего номинала?
спросил
Изменено 2 года, 8 месяцев назад
Просмотрено 1к раз
\$\начало группы\$
У меня есть следующие конденсаторы, которые мне нужно заменить:
Я не могу найти эти конкретные на mouser или digikey, и я не могу покупать в таких огромных количествах, даже если бы они были.
Мне сказали, что я могу использовать следующую замену для розовых:
EKZE250ELL821MJ25S, Cap Aluminium Lytic 820uF 25 В 20 % (10 X 25 мм) Радиальный 5 мм 2150 мА 4000 ч 105°C Навалом (50 шт.)
Но смогу ли я использовать эти же вместо меньших синих? Эти конденсаторы оба на 16 В, но отличаются только мкФ, 470 против 270. Сменные конденсаторы на 820 мкФ и 25 В намного выше.
Я хотел бы знать, почему эти высокорейтинговые тоже работают?
Что, если я куплю или извлек конденсаторы с других плат, которые больше 470 мкФ и 16 В, они тоже будут работать?
Даже если они не похожи друг на друга?
- конденсатор
\$\конечная группа\$
1
\$\начало группы\$
Более высокие значения напряжения, вероятно, допустимы, но использование более высоких значений емкости обычно не очень хорошо, если вы не знаете, для чего они нужны.
Для замены все, что вам нужно сделать, это найти тот, который подойдет для дигикея, который составляет 16 В 470 мкФ. Digikey продаст вам большинство деталей в единственном количестве. Попробуйте этот список:
https://www.digikey.com/short/z9q7qt
\$\конечная группа\$
8
\$\начало группы\$
Зависит от приложения, если приложение представляет собой конденсатор фильтра питания (используется на Vcc компонента), то более крупные конденсаторы имеют ту же функцию. Происходит то, что мы формируем фильтр RLC. Компоненты LC образованы проводами или дорожками. Чтобы предотвратить скачки мощности, внезапные изменения Vcc, мы помещаем силовой конденсатор в источник питания, когда напряжение падает (из-за изменения нагрузки), значение C не меняет полюс фильтра так сильно, и чем больше, тем лучше (но не в том случае, если ESR крышки меняется, когда мы переходим к большему значению).
При замене колпачков силового фильтра напряжение должно быть больше, чем напряжение шины питания. Если вы не знаете, что это такое, просто убедитесь, что оно больше, чем колпачок. Убедитесь, что ESR равно или меньше, а значение крышки равно или больше.
Если приложение представляет собой аудиофильтр или какой-либо другой фильтр, где полюс фильтра должен быть точным, то лучше заменить колпачок точными параметрами (ESR и значение компонента), чтобы получить тот же результат.
Таким образом, вы, вероятно, могли бы заменить все колпачки на этой плате на 470 мкФ (если бы вы могли найти способ сделать их подходящими), но не наоборот.
\$\конечная группа\$
2
\$\начало группы\$
Более высокое номинальное напряжение само по себе приемлемо. Но при прочих равных, конденсаторы с более высоким напряжением имеют более высокое ESR, и этот может повлиять на вещи, если он используется в схеме переключения.
Вы, вероятно, хороши, если только ESR не намного выше или схема не была спроектирована на грани.
\$\конечная группа\$
\$\начало группы\$
Прежде чем заменять какие-либо конденсаторы,
, необходимо определить причину их взрыва.
Например, если схема была разработана и предназначена для использования в диапазоне от 90 В до 120 В, то использование при 232 В объясняет повреждение.
\$\конечная группа\$
1
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
Могу ли я заменить электролитический конденсатор на конденсатор с более высоким напряжением?
спросил
Изменено 5 лет, 3 месяца назад
Просмотрено 52к раз
\$\начало группы\$
Хотел бы я знать больше об этом, но увы. У меня умер радиальный свинцово-алюминиевый электролитический конденсатор (номинальная мощность 470 мФ и 25 В). Могу ли я заменить его на другой, рассчитанный на 35 В, или мне нужно получить полностью соответствующий ему? Это для плазмы, так что если есть шанс, что 35В могут нанести больший урон, то хотелось бы знать!
Спасибо
- конденсатор
- напряжение
- ремонт
- номиналы
\$\конечная группа\$
3
\$\начало группы\$
Убедитесь, что заменяемая деталь сопоставима по ESR (эквивалентному последовательному сопротивлению), номинальному пульсирующему току и номинальному времени работы.
Не используйте конденсатор общего назначения (обычно рассчитанный на 1000 часов или меньше, с током пульсаций, указанным при частоте 120 Гц) вместо высокопроизводительного конденсатора (ток пульсаций указан при 100 кГц, ESR в мОм)
Если исходный конденсатор использовался в высокочастотном приложении (например, конденсатор на выходе импульсного стабилизатора), установка детали, не подходящей для этой задачи, приведет к значительному сокращению срока службы крышки и необходимости чтобы заменить его снова, как только он взорвется.
В общем, переход с 25 В на 35 В не вызовет у вас проблем, если вышеуказанные параметры сопоставимы. Как только вы начнете получать напряжение выше 35 В, вы обнаружите, что высокопроизводительных конденсаторов становится все меньше и меньше (большинство деталей с низким ESR, как правило, имеют напряжение 25 В или ниже).
\$\конечная группа\$
4
\$\начало группы\$
Номинальное максимальное номинальное напряжение.
Это не то же самое, что номинал предохранителя, чем выше номинал, тем лучше. Обычно у человека, который их строит, увеличивается стоимость, и это увеличение незначительно для вас, как для человека, покупающего только пару.
Вы можете поместить его внутрь, и у вас будет меньше шансов снова взорвать его, это хорошо.
\$\конечная группа\$
3
\$\начало группы\$
Как правило, более высокое значение напряжения постоянного тока для электронных конденсаторов подразумевает более низкое ESR и допустимые более высокие пульсирующие токи, но когда я перепроверил диапазон пульсаций во всех запасах DigiKey для этих значений, диапазон пульсаций тока разбросан по 6: 1 коэффициент пульсации тока …. и это не включает неуказанные продажи китайских крышек на Ebay.
Что это значит? если конструкция требует высокого пульсирующего тока и не рассчитана на это, то она может перегреться и выйти из строя, а также из-за избыточной пульсации переменного напряжения.
