v10621ulang

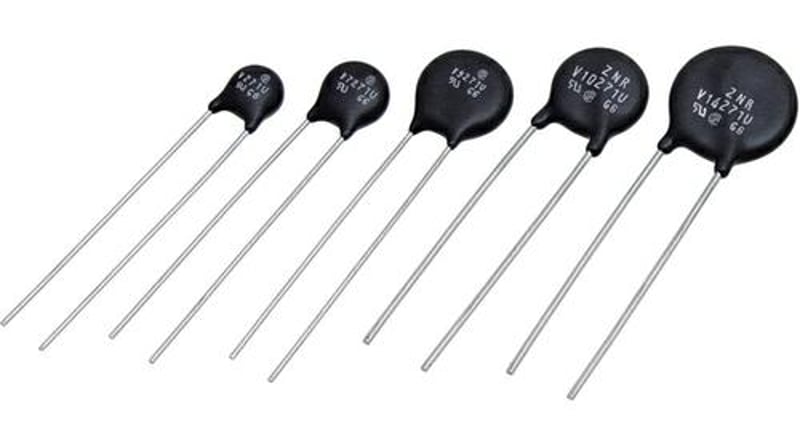

“ZNR” Transient/Surge Absorbers (Type D)

Panasonic Corporation

v10621ulang Datasheet PDF : 23 Pages
Первый Пред. 21 22 23

Поглотители переходных процессов и перенапряжений ZNR (тип D)

Прямые выводы типа Cut (Bulk Type)

Номиналы и характеристики

✽ См. серийный номер стандартного типа. (P9 до P23).

Размеры в мм (не в масштабе)

Д

Т✽✽

фд

Вт

Л✽

примечания ✽ Размер «L»: соответствует каждой отдельной спецификации.

✽✽ Размер «T»: соответствует каждой отдельной спецификации.

Единица измерения: мм

Серия

5

7

9

10

14

Варистор

Символ Напряжение

от 180 до 471 от 180 до 511 от 180 до 511 от 180 до 511 от 561 до 751 от 821 до 112 от 180 до 511 от 561 до 751 от 821 до 112

Д

7,0 макс. 8,5 макс. 11,5 макс. 11,5 макс. 12,5 макс. 12,5 макс. 15,5 макс. 16,0 макс. 16,0 макс.

Х

10,0 макс. 11,5 макс. 14,0 макс. 14,5 макс. 15,5 макс. 15,5 макс. 18,5 макс. 19,0 макс. 19,0 макс.

Вт

5,0±1,0 5,0±1,0 5,0±1,0 7,5±1,0 7,5±1,0 7,5±1,0 7,5±1,0 7,5±1,0 7,5±1,0

фд

0,60

+0,06

–0,05

0,60

+0,06

–0,05

0,60

+0,06

–0,05

0,80

+0,08

–0,05

0,80

+0,08

–0,05

0,80

+0,08

–0,05

0,80

+0,08

–0,05

0,80

+0,08

–0,05

0,80

+0,08

–0,05

Б

4,0±1,0 4,0±1,0 4,0±1,0 4,0±1,0 4,0±1,0 4,0±1,5 4,0±1,0 4,0±1,0 4,0±1,5

Стандарт

Продукты

Деталь №

ERZV05D □□служи CS ERZV07D □□В CS ERZV09D □□В CS ERZV10D □□ CS ERZV10D □□В CS ERZV10D □□ C1 ERZV14D □служи ERZV14D □служи ERZV14D □В.

Обжимные выводы с нарезкой (навалом)

Номиналы и характеристики

✽ См. серийный номер стандартного типа. (P9 до P23).

Размеры в мм (не в масштабе)

Д

Т✽✽

✽✽✽

С

С

фд

Вт

Л✽

примечания ✽ Размер «L»: соответствует каждой отдельной спецификации.

✽✽ Размер «T»: соответствует каждой отдельной спецификации.

✽✽✽ Удлинители из смолы: Нет смолы ниже центра крючка.

Единица измерения: мм

Серия

5

7

9

10

14

Варистор

Символ Напряжение от 180 до 471 от 180 до 511 от 180 до 511 от 180 до 511 от 561 до 751 от 821 до 112 от 180 до 511 от 561 до 751 от 821 до 112

А

13,0 макс. 14,5 макс. 17,5 макс. 17,5 макс. 19,0 макс. 20,0 макс. 21,0 макс. 22,0 макс. 23,5 макс.

Д

7,0 макс. 8,5 макс. 11,5 макс. 11,5 макс. 12,5 макс. 12,5 макс. 15,5 макс. 16,0 макс. 16,0 макс.

С

1,2±0,4 1,2±0,4 1,2±0,4 1,4±0,4 1,4±0,4 1,4±0,4 1,4±0,4 1,4±0,4 1,4±0,4

Вт

5,0±1,0 5,0±1,0 5,0±1,0 7,5±1,0 7,5±1,0 7,5±1,0 7,5±1,0 7,5±1,0 7,5±1,0

фд

0,60

+0,06

–0,05

0,60

+0,06

–0,05

0,60

+0,06

–0,05

0,80

+0,08

–0,05

0,80

+0,08

–0,05

0,80

+0,08

–0,05

0,80

+0,08

–0,05

0,80

+0,08

–0,05

0,80

+0,08

–0,05

Б

4,0±1,0 4,0±1,0 4,0±1,0 4,0±1,0 4,0±1,0 4,0±1,5 4,0±1,0 4,0±1,0 4,0±1,5

Стандарт

Продукты

Деталь №

ERZV05V □□служи CS ERZV07V □□В CS ERZV09V □□В CS ERZV10V □□ CS ERZV10V □□В CS ERZV10V □□ C1 ERZV14V □служи ERZV14V □ Эрзв14v14V □□В.

Конструкция и технические характеристики могут быть изменены без предварительного уведомления. Перед покупкой и/или использованием обратитесь к производителю за текущими техническими характеристиками.

В случае возникновения проблем с безопасностью этого продукта, пожалуйста, немедленно свяжитесь с нами.

03 января 2015 г.
