Установка радиатора отопления – это ответственная задача, от качества реализации которой зависит работа всей системы. Чтобы избежать потопа в квартире и протекающих соединений, следует знать порядок и правила выполнения работ по монтажу отопительных приборов. Мы расскажем, как правильно установить радиатор отопления.

Чтобы понять, как устанавливать радиаторы отопления, нужно знать принципы выполнения этой работы.

Монтаж отопительных радиаторов

Схемы разводки труб

Перед тем, как правильно установить радиаторы отопления, следует определить тип разводки.

Правила установки радиаторов отопления могут отличаться в зависимости от типа отопительной системы и способа подключения устройств.

По типу система может быть:

1. Однотрубной. Здесь изделия подключаются последовательно к одной трубе, которая осуществляет как подачу, так и обратный отвод теплоносителя. При этом обратка предыдущего конвектора является подачей последующего, и каждый следующий узел получает немного остывший теплоноситель;
2. Двухтрубной. В такой схеме изделия подключаются параллельно между двумя трубами: подающей и обратной. В этом случае во все узлы подается теплоноситель примерно одинаковой температуры;
3. Коллекторной. Здесь наблюдается комбинация двух предыдущих способов: между двумя трубопроводами, подающим и обратным, параллельно подключены однотрубные контуры с одним конвектором. Так как таких контуров обычно много, они подключаются через коллекторы, что и стало причиной наименования типа разводки.

Однотрубная и двухтрубная системы разводки.

Важно!
Отличить одну систему от другой просто: в однотрубной системе к каждому теплообменнику подходит только одна труба, в двухтрубной – две трубы, в коллекторной – две трубы от каждого устройства идут в коллекторный узел.

Схема установки радиаторов отопления имеет основные отличия при реализации двух- или однотрубной системы.

Дело в том, что установка отопительных радиаторов в однотрубную систему согласно СНиП требует наличие байпаса, который предупреждает разрыв контура в случае поломки одного из конвекторов.

Схема коллекторной разводки.

В случае коллекторных и двухтрубных схем батареи подключены параллельно, и разрыва контура не происходит. Снятие и установка радиатора отопителя возможна без прекращения работы системы. Для этого просто перекрывают краны, установленные на патрубках подачи и отвода теплоносителя.

Важно!
Двухтрубная и коллекторная системы разводки считаются более эффективными и прогрессивными, однако их цена выше за счет большего числа труб системы отопления и запорной арматуры.

Способы подключения батарей

На фото пример диагонального подключения конвектора.

Кроме разводки, на то, как установить радиатор отопления, влияет способ его подключения к трубопроводу.

Известно три таких способа:

1. Боковое подключение. В домах советской застройки встречается наиболее часто, особенно при вертикальной разводке, когда в комнату входит один или два стояка, от них отходит два патрубка, к которым одной стороной подключена батарея;
2. Нижнее подключение. Этот способ больше характерен для горизонтальной разводки, когда магистраль идет вдоль пола или под ним, а устройство подключается нижней коллекторной осью к патрубкам;
3. Диагональное подключение. Может применяться в обеих вариантах разводки. Здесь подающий патрубок входит в верхнее отверстие с одной стороны изделия, а обратный выходит из нижнего отверстия с противоположной стороны.

Радиаторы отопления с установкой разными способами.

Важно!
До сих пор ведутся споры о том, какая схема подключения правильная.
Можно сказать, что нижнее подключение наименее эффективно, тогда как диагональный способ прогревает теплообменник наиболее равномерно.

Правила монтажа

Важно выполнить нормы установки радиаторов отопления.

Перед тем, как установить радиаторы отопления, следует изучить основные нормы и правила их установки.

Есть правила, которые носят скорее рекомендательный характер:

• Батарею устанавливают под окном. Центральная ось оконного проема должна совпадать с центральной осью изделия. Это позволяет избежать сквозняков и конденсата на стеклах;
• Подводящие патрубки желательно расположить с небольшим уклоном в сторону движения воды. Это предотвратит попадание и накапливание воздуха в отопительном узле и связанную с этим потерю теплоотдачи.

Устройства желательно расположить под окнами.

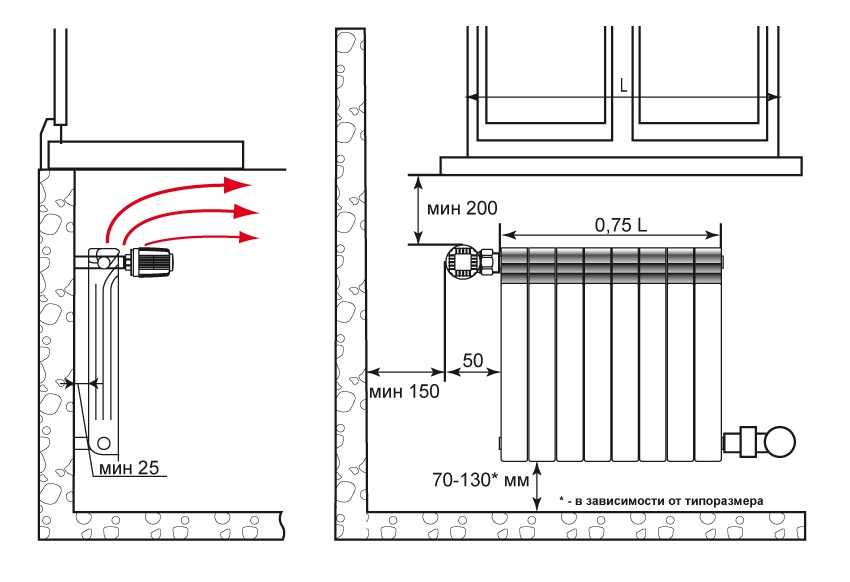

Также существуют и более строгие правила:

• Подоконник не должен полностью накрывать батарею, иначе конвекционные потоки не будут прогревать оконное стекло, что может вызвать запотевание окна и скопление конденсата на подоконнике;
• Расстояние от верха конвектора до подоконника должно быть не меньше 5 см;
• Расстояние от низа изделия до пола не должно быть меньше 5 — 10 см;
• Между задней стенкой устройства и стеной должен оставаться зазор не менее 4 см;
• Подоконник может накрывать прибор не более чем наполовину.

Правила монтажа.

Важно!
Соблюдение данных расстояний сделает возможной нормальную конвекцию и циркуляцию потоков воздуха, что является обязательным условием хорошей теплоотдачи.

Порядок установки батареи

Рассмотрим порядок проведения работ.

Если вы хотите установить конвектор отопления своими руками, вам следует знать порядок проведения работ:

1. Перекрываем краны подачи, затем демонтируем старое устройство;

Перекрываем краны и демонтируем старую батарею.

2. Размечаем места крепления кронштейнов под новое изделие;

Делаем разметку.

3. Крепим кронштейны к стене дюбелями или анкерными болтами;

Согласно разметке монтируем кронштейны.

4. Навешиваем изделие на кронштейны, проверяем геометрию с помощью уровня: оно должно стоять строго горизонтально, без перекосов;

Выставляем горизонтально по уровню.

5. Собираем комплект арматуры: устанавливаем кран и клапан под термоголовку, а также кран Маевского для сгона воздуха;

Устанавливаем краны и клапана.

6. Присоединяем патрубки от магистральных труб к теплообменнику.

Подсоединяем трубопровод отопления к теплообменнику.

Важно!
Установка чугунных радиаторов отопления требует более серьезной подготовки и выбора крепежной арматуры, так как их вес многократно превосходит современные алюминиевые или биметаллические аналоги.

Вывод

К замене и установке отопительных приборов следует относиться серьезно, так как от качества этих работ будет зависеть комфорт в доме. Чтобы выполнить монтаж правильно, следует соблюдать инструкцию по установке и принятые нормы. Видео в конце статьи поможет вам избежать ошибок в работе.

Поделитесь:

Статьи по теме

Все материалы по теме

Замена батареи отопления в квартире своими руками

Замена батареи отопления в квартире своими руками

Замена и монтаж радиаторов отопления – это вид сантехнических работ, требующих высокой квалификации как электрогазосварщиков, так и слесарей сантехников. Однако в сегодняшней статье мы постараемся вам рассказать о том, как произвести замену батарей отопления в квартире своими руками, кроме того, мы продемонстрируем все основные этапы на видео.

Установка батареи отопления начинается с демонтажа старого радиатора отопления. Демонтаж следует начинать непосредственно с радиатора, после чего можно произвести демонтаж стояка отопления. После демонтажа приступаем к сборке радиатора отопления. Порядок сборки вы можете посмотреть в первом видео:

Следующая операция будет связана с навешиванием батареи. Изначально для того, чтобы навешать батарею отопления на стену, производим разметку на стене, под крепления радиатора.

Расстояние от верхней части батареи до подоконника должно составлять не менее 80-100 мм, а от пола до радиатора не менее 50 мм. Это необходимо для полноценной циркуляции воздуха. В размеченных местах бурим отверстия диаметром 10 мм. В отверстия вставляем дюбеля и вкручиваем в них кронштейны. После того как закрутили крепления, навешиваем на них батарею отопления. Установка радиатора отопления производится по уровню как по горизонтали, так и по вертикали.

После того как навешали батарею, загибаем трубы под углом 90 градусов и подгоняем их по размеру к батарее отопления. Нарезаем на них резьбу и начинаем приваривать их стояку.

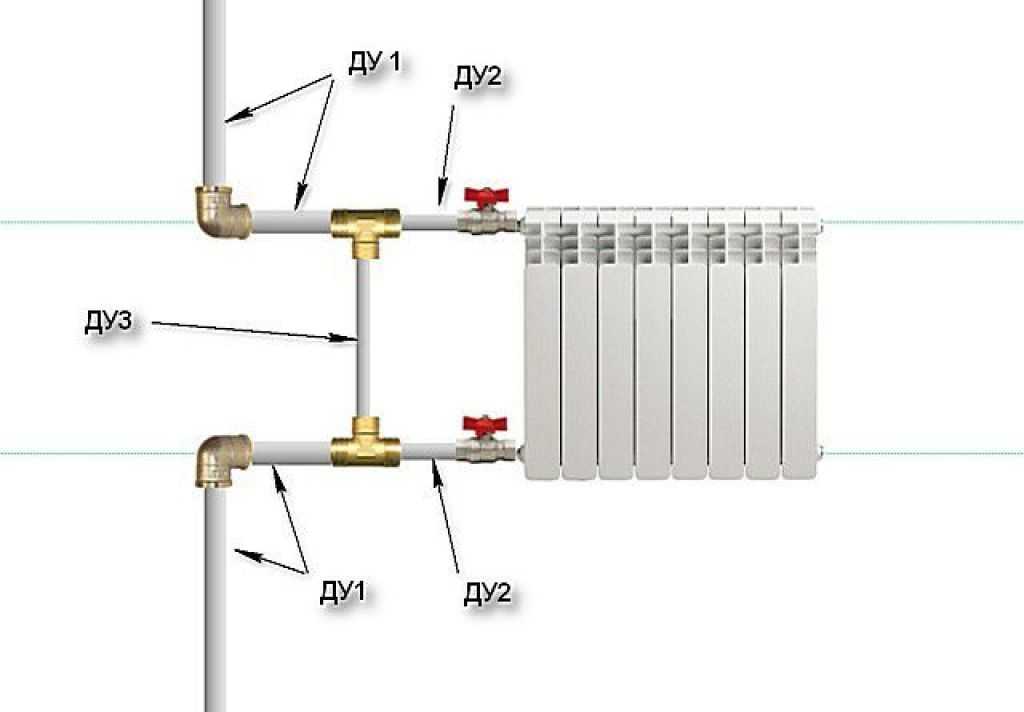

После того как приварили трубы от батареи к стоякам, ввариваем между ними перемычку (байпас). Перемычка необходима для того, чтобы при перекрытии отсекающих кранов батареи отопления, не нарушалась циркуляция теплоносителя в стояке.

Диаметр перемычки берется на один размер меньше, чем диаметр основной трубы стояка отопления.

После завершения сварочных работ, снимаем батарею, откручиваем краны и наматываем лен на резьбу. Как правильно наматывать лен вы можете посмотреть в данном видео:

Затем накручиваем краны, навешиваем батарею и притягиваем ее к кранам при помощи накидных гаек. По окончании работ запускаем батарею как показано здесь:

Мы надеемся, что наши советы помогут вам с заменой батарей отопления своими руками в квартире или в ином помещении. Если у вас остались дополнительные вопросы — задавайте их в комментариях, будем рады ответить!

Компания «АКВАСПЕЦ» оказывает все виды работ по замене и монтажу радиаторов отопления, а также по монтажу систем отопления, водоснабжения и канализации в Красноярске. Наш телефон указан на странице сайта «Контакты».

Оставить комментарий

Как работает потолочное отопление?: Variotherm

1. Как работает потолочное отопление?
2. Температура подачи для потолочного отопления
3. Когда потолочное отопление имеет смысл
4. Сравнение потолочного отопления и стандартных радиаторов
5. Потолочное отопление с акустической поверхностью
6. Конструкция и строительная высота систем потолочного отопления
7. Потолочное отопление в скатных крышах
8. Преимущества и недостатки потолочного отопления
9. Установка потолочного отопления
10. Охлаждение с потолочным обогревом
11. Типы потолочного отопления
12. Как быстро потолочное отопление прогревает помещение?

Как работает потолочное отопление?

Потолочное отопление излучает помещение и нагревает его до комфортной температуры. Он проложен на большой площади, а значит, может работать при низких температурах подачи.

Потолочное отопление представляет собой систему поверхностного отопления, использующую всю поверхность для выделения тепла. Горячий воздух поднимается вверх, так есть ли смысл в потолочном отоплении? Да! В отличие от радиаторов, они обогревают помещение уютным лучистым теплом. Из-за низкой температуры поверхности конвекция практически отсутствует.

Здесь физика может дать объяснение. Радиация передает тепло посредством электромагнитных волн. Важнейшим источником лучистого тепла является солнце. Лучи распространяются под прямым углом к ​​поверхности – иначе говоря, сверху вниз для потолочного обогрева. Когда волны ударяются о твердый объект, такой как мебель, пол или человеческое тело, они преобразуются в тепло. Твердые объекты излучают энергию, поглощенную помещением, в виде тепла.

Температура подачи для потолочного отопления

В качестве теплоносителя по трубам прокачивается вода. Благодаря большой площади, на которой проложено отопление, воды достаточно нагреть максимум до 38 °C (в зависимости от наружной температуры). Для сравнения, обычные радиаторы требуют температуры подачи до 60°C. Из-за меньшей площади поверхности они излучают тепло лишь локально.

Температура потолочного обогрева на поверхности составляет от 23 °C до 34 °C. Эти температуры чувствуют себя очень комфортно.

Низкотемпературный потолочный обогрев можно использовать в помещениях высотой от 2,5 до 3,5 метров. Здесь лучистое тепло может проявиться наилучшим образом – при температуре подачи от 26 до 38 °C. Для помещений высотой более 3,5 метров требуется более высокая температура подачи. Мы также рекомендуем комбинацию потолочного и настенного отопления.

Когда утепление потолка имеет смысл

При ремонте старых или памятников архитектуры необходимо сохранить красивые полы. В новостройках не стоит подбирать напольное покрытие исходя из того, подходит ли оно для подогрева пола. В обоих случаях лучистое потолочное отопление является лучшим решением. Это также оставляет много места для внутреннего дизайна.

Сравнение потолочного отопления и стандартных радиаторов

Потолочное отопление с акустической поверхностью

В офисах, но особенно в общественных зданиях или больницах, окружающая среда является стрессовой для человеческого слуха. Окружающий шум неприятен и снижает производительность. Здесь на помощь приходит потолочное отопление с акустической функцией шумоподавления.

Акустический потолок сокращает время реверберации благодаря перфорации гипсоволокнистых плит. Отверстия поглощают окружающий шум: чем больше акустическая поверхность, тем меньше время реверберации и тем комфортнее рабочая среда.

Структура и строительная высота потолочных систем отопления

Потолочное отопление можно устанавливать в гипсокартонные конструкции и под штукатурку.

Если потолочное отопление установлено в гипсокартонной конструкции, гипсоволокнистые плиты толщиной 18 мм со встроенными трубами отопления прикручиваются к основанию потолка из дерева или металла. Монтажная высота готового отопительного потолка составляет около 80 мм.

Алюминиевые многослойные композитные трубы крепятся непосредственно к потолку с помощью направляющих. Монтажная высота потолочного лучистого отопления, включая штукатурку, составляет около 27 мм.

Потолочное отопление в скатных крышах

В квартирах-лофтах часто очень мало свободного места, а то, что есть, нужно для мебели и картин. Радиатор доставляет неудобства и занимает ненужное количество места.

Напротив, потолочное отопление незаметно интегрировано в наклонные крыши и обогревает помещение комфортным лучистым теплом. Гибкая система поверхностного отопления идеально вписывается в сложные конструкции крыши.

Преимущества и недостатки потолочного отопления

• Преимущества
• Недостатки

• Излучает лучистое тепло практически без конвекции. Это бесшумно и без принудительного воздуха.
• Потолочное отопление невидимо: мебель и картины не нужно учитывать при планировании внутреннего пространства.
• Потолочное отопление может быть установлено позже.
• По сравнению с напольным или настенным отоплением, потолочное отопление может беспрепятственно излучать тепло и не блокируется толстыми коврами или большими предметами мебели.

Если сравнить затраты на покупку стандартного радиатора, то у потолочного отопления они выше. Однако при постоянной эксплуатации затраты на электроэнергию системы водяного потолочного отопления до 25% ниже, чем затраты на отопление при конвекционном отоплении. Это означает, что поверхностное отопление окупается всего за несколько лет.

Также потолочное отопление бесшумное и не требует принудительного притока воздуха, поэтому может работать и ночью.

Монтаж потолочного отопления

Гибкий охлаждающий потолок и потолочный обогрев Variotherm прост и быстр в установке, как и в стандартной конструкции из гипсокартона.

Гибкие панели ModulePanel монтируются в конструкции из гипсокартона и могут быть установлены на более позднем этапе. Подходящими подконструкциями являются металлические и деревянные конструкции на потолке.

Панели ModulePanel можно окрашивать стандартной краской. Потолочное охлаждение быстро и легко монтируется. Узнайте больше о том, как устроен потолочный обогрев.

Охлаждение потолочным отоплением

Лучистая энергия не только охлаждает воздух, но и приятно и полезно согревает тело человека.

Если летом становится невыносимо жарко, потолочное отопление можно использовать и для охлаждения. По трубам отопления течет прохладная вода с температурой 16-20°С.

Поскольку охлаждающий потолок охлаждает помещения за счет лучистого обмена, конвекция почти отсутствует, а значит, и принудительного воздуха нет. Вот почему потолочное охлаждение является идеальной альтернативой системе кондиционирования воздуха.

Виды потолочного отопления

Потолочное отопление бывает двух видов:

• водонесущие потолки с подогревом
• потолочное отопление с электроприводом

Системы поверхностного водяного отопления могут работать при очень низких температурах подачи (от 26 до 38 °C). Во многих случаях поверхностное отопление сочетается с тепловым насосом. Это снижает затраты на электроэнергию и защищает окружающую среду. №

При поверхностном отоплении температура воздуха в помещении может быть снижена до 2 °C по сравнению с конвекционными системами отопления. Несмотря на это, климат в помещении кажется комфортным. На каждый градус снижения температуры воздуха в помещении можно сэкономить около шести процентов расходов на отопление.

Электрические нагревательные панели могут быть дешевле, но они требуют большого количества энергии во время работы. №

Еще одним преимуществом водяного потолочного отопления по сравнению с электрическим потолком является то, что водяное отопление можно использовать и для охлаждения помещения летом. Вместо теплой воды по алюминиевым многослойным композитным трубам циркулирует холодная вода. Вот и все!

Как быстро потолочное отопление прогревает помещение?

За счет лучистого тепла потолок прогревается всего за несколько минут, если здание хорошо утеплено. Инфракрасные тепловые лучи можно почувствовать уже через короткое время.

Какая система отопления подходит именно вам?

Существует множество различных решений для обогрева ваших помещений, в зависимости от характера здания, источников тепла или требуемого дизайна интерьера. Однако какой из них подходит именно вам? Variotherm предлагает индивидуальные решения для различных систем отопления. Если вы используете стены или потолок для обогрева зимой, вы можете использовать ту же систему для охлаждения помещений летом.

Почему в моем доме холодно даже при включенном отоплении?

Возвращаться домой в холодный дом не очень весело, особенно зимой и когда ты платишь за то, чтобы было тепло! Если вы ловите себя на том, что спрашиваете: «Почему в моем доме так холодно?», а ваш дом холодно относится к вам, пришло время выяснить, почему в вашем доме есть отопление, но в комнатах холодно.

Причинами, по которым в вашем доме холодно даже при включенном отоплении, могут быть плохая изоляция, неисправная печь, комнаты с высокими потолками или система отопления не покрывает весь дом. Каждая из этих проблем может помешать правильному обогреву вашего дома.

1. У вас нет отопления

Если у вас есть отопление и вы можете считать, что одна из следующих проблем верна, ваш дом не нагревается, потому что у вас проблемы с подачей тепла:

• Вентиляция или радиаторы не дают много тепла.
• В комнатах холодно даже при включенном отоплении.
• В доме странно холодные комнаты.

Несмотря на то, что изоляция вашего дома от низких температур снаружи помогает сохранить тепло внутри, тепло необходимо доставить в первую очередь. Мы надеемся, что одно из этих решений подойдет вам, от бесплатных до более дорогих обновлений дома, и вы сможете понять, почему в вашем доме так холодно даже при включенном отоплении.

Заделайте протекающие воздуховоды

Поднесите дымовой карандаш к швам открытых воздуховодов, доступ к которым обычно осуществляется через чердак, гараж или подвал.

Если из карандаша идет дым, заклейте утечку клейкой лентой с фольгой. Пройдитесь по остальной части воздуховода и удалите любую ленту с тканевой основой и замените ее на клейкую ленту с фольгой.

Чтобы предотвратить утечку тепла только из-за проезда по холодному дому, оберните все воздуховоды изоляцией из фольгированного стекловолокна R-6, обрежьте по размеру и заклейте шов фольгированной клейкой лентой.

Откройте вентиляционные отверстия и переставьте мебель

Проведите беглую проверку всех вентиляционных отверстий в вашем доме и убедитесь, что они полностью открыты в комнатах, которые вы хотите отапливать. Вентиляционные отверстия должны быть беспрепятственными, чтобы обогревать ваш дом должным образом.

Закрывая или закрывая вентиляционные отверстия крупной мебелью, такой как диваны или кровати, тепло, за которое вы платите, поглощается обивкой, и в комнате всегда холодно.

То же самое касается радиаторного отопления; если вы испортите воздушный поток, ваша система отопления будет работать тяжелее и менее эффективно, чтобы обогреть ваш дом. Удерживая длинные шторы и мебель вдали от источника тепла, поток воздуха не прерывается и может проходить в ваши комнаты и вокруг них.

Политика открытых дверей

Хотя закрытие дверей позволяет скрыть беспорядок и обеспечить конфиденциальность, это не очень хорошо для вентиляции. Оставьте двери открытыми, чтобы холодный воздух поступал в основную зону, чтобы влиять на показания температуры в доме.

Это важно, потому что большинство домов не разделены на зоны и имеют только один термостат для обычного климата для всего дома. Герметичные помещения могут быть частой причиной того, что в помещении холодно даже при включенном отоплении.

В каждом доме предусмотрены (или должны быть) воздуховоды, обеспечивающие хороший поток воздуха. Среди прочего, он разработан с учетом размера и планировки ваших комнат и их близости к вашему источнику тепла.

Существует множество факторов, влияющих на проектирование воздуховодов для обеспечения хорошего потока воздуха (для системы с принудительной подачей воздуха), но если все сделано правильно, вы никогда этого не заметите.

2. Ваша печь нуждается в осмотре

Для исправной и бесперебойной работы печи сервисная отрасль HVAC и производители рекомендуют ежегодную проверку печи лицензированным специалистом.

Хотя это и приносит пользу компаниям, занимающимся ремонтом ОВКВ, это не выдумка. Гарантия на современные печи часто требует ежегодной проверки и, скорее всего, неожиданно нарушится, если вы пропустите эту проверку обслуживания.

3. Плохая теплоизоляция

От промерзающих полов до высасывающих тепло окон — существует множество способов выхода тепла из дома, что не позволяет ему нагреваться.

В то время как недавно построенные дома часто герметичны, исторические дома и дома из стареющих материалов часто нуждаются в более тщательном уходе, чтобы максимально использовать изоляцию в холодные зимние месяцы.

Потери тепла через окна

В то время как окна с тройным остеклением, вероятно, находятся в списке желаний каждого домовладельца, переход на окна с суперизоляцией является дорогостоящим вложением. Прежде чем вы нажмете на курок, попробуйте эти недорогие приемы, чтобы уменьшить потери тепла из ваших окон.

• Проверьте наличие щелей или протечек по краям окон и заполните их герметиком.
• Замените шторы на более тяжелые. Более толстые материалы будут задерживать более холодный воздух между тканью и окном, но даже набор жалюзи обеспечит мягкую изоляцию при закрытии.
• Наклейте пищевую пленку на самые холодные окна. Хороший нож и фен сделают эту меру практически незаметной. Вы не сможете открывать и закрывать окно с этим установленным.

Наружные двери

Если вы заметили сквозняк, когда наружные двери плотно закрыты, пришло время заменить уплотнитель. Это простой и недорогой проект, который может иметь огромное влияние.

Если у вас сквозняк из-под двери, вам необходимо установить щетку для защиты от холодного воздуха. Также доступны щетки размером с почтовые ящики.

4. Прохладные стены и высокие потолки

Холодный дом, который не нагревается, определенно не доставляет удовольствия отдыхать. Холодные стены возникают из-за проблем с изоляцией, и часто их можно решить, поработав на чердаке. .

Тепло проходит через гипсокартон, и если верхняя часть вашей стены выходит на чердак, ваше тепло уходит прямо вверх и никогда не возвращается. Обычно все, что вам нужно, это установить доску, закрывающую этот зазор, и заделать ее пеной.

В частности, если у вас сводчатый потолок, вы обязаны терять много тепла с нижнего уровня из-за научного факта, что тепло поднимается вверх. Прелесть этой проблемы в том, что тепло не теряется, оно просто перемещается.

Если в этой области у вас есть потолочный вентилятор, настройте его на нагнетание воздуха и наслаждайтесь более теплым нижним уровнем от этого неожиданного решения.

5. Система отопления не покрывает весь дом

Если у вас есть отопление, но в доме холодно, ваша система отопления может не соответствовать размерам вашего дома. Особенно это актуально для двухэтажных домов, не имеющих зонального отопления.

При зональном отоплении ваш дом делится как минимум на две «зоны». Обычно это зона наверху и внизу для двухэтажного дома. Затем вы можете контролировать индивидуальную температуру каждой зоны в вашем доме.

Как узнать, подходит ли ваша система по размеру? Есть несколько факторов, которые следует учитывать. Климат того места, где вы живете, является фактором, а также площадью вашего дома.

Эти два фактора помогут вам рассчитать британскую тепловую единицу (БТЕ), необходимую для обогрева вашего дома. Другими факторами, которые следует учитывать, являются высокие потолки, количество этажей в вашем доме, изоляция вашего дома, насколько энергоэффективны ваши окна и сколько их существует.

6. Засорение воздушных фильтров

Забитые воздушные фильтры не только ухудшают качество воздуха в вашем доме, но и создают серьезную нагрузку на систему отопления, вентиляции и кондиционирования воздуха, снижая ее производительность и увеличивая счета за электроэнергию.

Забитые воздушные фильтры могут привести к тому, что в доме будет холодно даже при включенном отоплении. Ваша система работает усерднее, чтобы обогреть ваш дом, и если вы объедините это с некоторыми другими распространенными проблемами, тепло не доходит до ваших желаемых комнат.

Регулярная замена воздушных фильтров HVAC — это, возможно, одна из самых важных задач по техническому обслуживанию, на которую должны обращать внимание домовладельцы.

Плохое качество воздуха и снижение эффективности — вот проблемы, которые вы, скорее всего, заметите. Но со временем забитые воздушные фильтры также могут нанести необратимый ущерб вашей системе ОВКВ. Ворс, волокна, плесень и споры плесени, пыльца, грязь и пыль — вот некоторые из предметов, которые задерживаются воздушным фильтром.
