Электрический котел Protherm Скат 21 K

Технические характеристики

Тип	Ед. изм.	21K
Потребляемая мощность	кВт	21
КПД	%	99
Макс. рабочая t ОВ	?С	85
Макс. подача насоса	кПа	50
Расширительный бак	л	7
Мин. рабочее избыточное давление	кПа	80
Макс. рабочее избыточное давление	кПа	300
Рекомендуемое раб. избыточное давление	кПа	100-200
Степень электрической защиты		IP 40
Подключение отопительной воды		G 3/4″
Размеры (в/ш/г)	мм	740/410/310
Вес котла без воды	кг	34

Плавное регулирование мощности

Котлы электрические, представленные в модельном ряду Скат, обладают встроенной функцией для плавного увеличения мощности, позволяющей предотвратить опасные скачки в электрической сети непосредственно во время включения устройства.

В процессе модулирования мощности последовательно подключаются и отключаются отдельные нагревательные элементы в теплообменнике или его частях. Благодаря этому повышается эффективность использования мощностей котла и достижение наибольшего теплового комфорта.

Данная функция непосредственно связана с возможностью настройки мгновенной мощности котла. С её помощью можно понижать и повышать мощность устройства, в зависимости от существующей необходимости. Текущая мощность работы при этом отображается на дисплее.

Защитные функции котла

Противоморозная защита котла

В электрическом котле установлена противоморозная защита, предотвращающая замерзание. Если температура воды, используемой для отопления, опускается ниже 8°С, то происходит автоматическое включение насоса, вне зависимости от того включен ли режим «Лето» и команд комнатного терморегулятора. Если температура жидкости повысится до 10°С происходит автоматическое отключение насоса. В том случае, если температура продолжит снижение и достигнет отметки 5°С, то автоматически включается котел, отключаясь только когда жидкость прогреется до 25°С. Если данные меры не помогут и температура отопительной воды упадет до 3°С котел автоматически блокируется.

Противоморозная защита водонагревателя

Если в водонагревателе происходит снижение температуры ГВС до отметки в 5°С, происходит активация котла и её нагрев до 8°С. В случае, если падение температуры ГВС предотвратить не удалось и она продолжила опускаться, то при достижении 3°С автоматически блокируется котел.

Примечание:

Функционирование данной системы возможно только в том случае, когда котел подключен к водонагревателю с NTC датчиком.

Защита насоса

Не долгое (< 1 мин.) включение насоса на минимальной скорости после простоя в районе 24 ч. уменьшает вероятность повреждения насоса.

Примечание:

Данную функцию котла невозможно заблокировать.

Выбег насоса

В процессе нагрева в водонагревателе ГВС выбег насоса составляет одну минуту. При нагреве отопительной воды – десять минут. При возникновении необходимости возможно изменение времени работы насоса.

Предупреждение:

Эта функция активна только в том случае, если котел подключен к сети электропитания и главный выключатель установлен во включенном состоянии.

Перебои в подаче электричества

В случае возникновения проблем в подаче электроэнергии, котел автоматически выключается. При повторном появлении источника питания, он автоматически активируется и все заданные настройки сохранятся.

PROTHERM СКАТ 14КR. Инструкция. Электрический котёл

Просмотр

Доступно к просмотру 35 страниц. Рекомендуем вам скачать файл инструкции, поскольку онлайн просмотр документа может сильно отличаться от оригинала.

CKAT
Руководство по монтажу
и эксплуатации котла
6, 9, 12, 14, 18, 21, 24, 28 K
версия 13
Настенный электрический котел
Мощностной ряд 6 – 28 кВт
Эквитермическое регулирование
RU
ВЕРСИЯ
0020095669_03

CKAT 6, 9, 12, 14, 18, 21, 24, 28 K
Заводской номер, обозначение типа, технические данные котла обозначены на шильдике
расположенном на нижней панели корпуса котла. Чтобы прочитать информацию на
шильдике, необходимо снять переднюю панель облицовки котла.
В разделе „Руководство по эксплуатации“ содержится описание основных функций котла
и рекомендации по его безопасному применению. Раздел „Руководство по монтажу“
предназначен только для специалистов сервисных и монтажных организаций.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ РУКОВОДСТВО ПО МОНТАЖУ
Введение ....................................................... 4 Введение ..................................................... 22
Комплектность поставки ........................... 23
Управление и сигнализация ......................... 6
Выбор режима считывания ......................... 7 Подготовка к установке котла .................. 24
Выбор режима настройки ............................ 8 Установка котла ......................................... 25
Сообщения о неисправностях котла ........ 10 Подключение котла к электросети .......... 26
Схема управления работой котла ............. 11 Электрическая схема подключения
бойлера косвенного нагрева . ..................... 28
Характеристика котла ............................... 12
Электрическая схема котла ...................... 30
Запуск и выключение котла ...................... 13
Регулирование работы котла .................... 13
Защитные функции котла .......................... 15
Техническое обслуживание и уход ............ 17
Транспортировка и хранение .................... 18
Гарантия и гарантийные условия ............... 18
Технические параметры ............................. 19
Присоединительные размеры ................... 20
Принципиальная схема .............................. 21
0020095669_03
3

Введение
Вы стали владельцем прямоточного вмешательство может повлиять на
электрического котла, предназначенного гарантию оборудования.
для систем центрального отопления, с 6. Сотрудник сервисной организации,
возможностью регулирования теплового вводящий котел в эксплуатацию, обязан
комфорта. ознакомить пользователя с техникой
безопасности при обслуживании
Мы надеемся, что электрический котел Скат
оборудования и управлением работой
будет служить Вам долго и надежно. При
котла; операциями, которые пользователь
его установке и обслуживании необходимо
имеет право производить самостоятельно
соблюдать определенные правила. Поэтому
и операциями, проводить которые имеет
просим Вас внимательно ознакомиться
право только квалифицированный
с содержанием настоящего руководства
специалист сервисной организации. Если
по обслуживанию и при работе с котлом
указанная сервисная организация
действовать согласно приведенным в нем
является одновременно и поставщиком
рекомендациям и инструкциям.
котла, она обязана обеспечить сохранность
Мы верим, что электрический котел СКАТ
оригинальной упаковки котла на случай
поможет Вам создать у себя дома приятную
его возможной транспортировки.
атмосферу и оптимальный тепловой
7. Проверьте целостность и комплектность
комфорт.
поставки.
Обратите, пожалуйста, внимание на
8. Убедитесь, что поставленный вам тип
следующие основные моменты:
котла по своим входным параметрам
(указаны на заводском шильдике),
1. Котел вместе с сопутствующим
подходит для работы в данном регионе.
оборудованием должен быть установлен и
Под входными параметрами понимают:
использован в соответствии с проектной
напряжение электрической сети.
документацией, соответствующими
9. В случае, когда у Вас нет определенной
действующими законами и техническими
уверенности в правильности производимых
нормами, а также инструкциями
Вами действий по обслуживанию котла,
изготовителя.
найдите и внимательно изучите
2. Котел должен быть установлен только в
соответствующие указания и
специально предназначенных для этого
рекомендации, содержащиеся в
помещениях.
настоящем руководстве по обслуживанию,
3. Введение котла в эксплуатацию после его
и действуйте исключительно в
установки может проводить только
соответствии с ними.
аттестованный фирмой Protherm
10.Не устраняйте и не повреждайте
специалист специализированной
обозначения или надписи на котле.
организации.
Оригинальную упаковку котла, на случай
4. Котел соответствует требованиям
его возможной транспортировки,
стандартов и нормативных документов,
сохраняйте нетронутой до тех пор, пока
действующих на территории Российской
котел не будет запущен в эксплуатацию.
Федерации, что подтверждается
11. Для ремонта пользуйтесь только
Сертификатом Соответствия, выданным
оригинальными запасными частями.
уполномоченным органом, Разрешением
Запрещается вмешательство во
на применение от Федеральной службы
внутреннее устройство котла и внесение в
по экологическому, технологическому и
его конструкцию каких-либо изменений.
атомному надзору.
12. В случае длительной остановки котла
5. В случае возникновения каких-либо
рекомендуется опорожнить его и
неисправностей обращайтесь только в
отключить от электрической сети. Данная
специализированную сервисную
рекомендация дается с учетом общих
организацию – непрофессиональное
4

Скачать инструкцию

Файл скачали 14 раз (Последний раз: 18 Июня 2019 г., в 09:26)

Загрузить

особенности, плюсы и минусы, установка, модельный ряд

Содержание статьи:

Описание котла Protherm Skat
Характеристики и характеристики
Преимущества и недостатки
Монтаж и запуск котла
Неисправности котлов и методы их устранения
Модельный ряд

В местах, где нет сетей водоснабжения и газоснабжения, для отопления жилища применяют электроотопительное оборудование.

Среди предложений рынка – котел Протерм Скат. Агрегат вешается на стену, малогабаритен, не требует устройства дымохода, питается от сети 220 или 380 В. Она представлена рядом моделей, отличающихся производительностью.

Описание котла Protherm Скат

Электрический котел Протерм модификация Скат предназначен для обогрева помещений площадью до 280 кв. м

Словацкая компания Protherm производит отопительное оборудование. Модификация Скат относится к электрическим агрегатам. Это одноконтурные системы, способные отапливать дом площадью до 280 м2. Они подключаются к однофазному и трехфазному току.

Модели Protherm отличаются производительностью. Маломощные — котел Скат 6К и 9К, более мощные Скат 12К, 14К и 18К, 21К, 24К и 28К.

Одноконтурные системы используются для нагрева воды в отопительном контуре. Для горячего водоснабжения требуется установка бойлера. При его использовании котел переключается с режима отопления на режим нагрева воды.

На дисплее отображается температура горячей воды и теплоносителя, горящая лампочка указывает на режим работы, красный индикатор предупреждает о неисправности оборудования.

Особенности и характеристики

Изначально электрокотел Скат Protherm трехфазный, однако возможны устройства мощностью 6 и 9кВт можно питать от однофазной сети 220 В. Конструктивно электрокотел Протерм 9 кВт и другие модификации марки состоят из следующих элементов:

Теплообменник цилиндрический.
Блок ТЭНов с многоступенчатым переключением.
Компрессионный расширительный бак, объем 7 литров.
Циркуляционный насос.
Предохранительный клапан.
Автоматический воздухоотводчик.

Датчик температуры и устройство защиты оборудования от перегрева устанавливаются на линии отопительного контура; имеется система защиты от замерзания и отключение циркуляционного насоса.

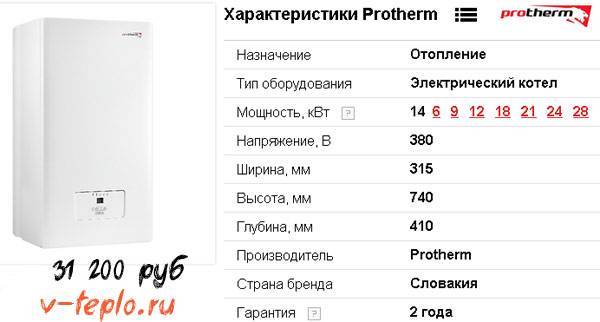

Технические характеристики моделей Protherm Scat:

Имя	Модель котла
Имя	6К	9К	12К	14К	18К	21К
Электрическая сеть	380 В / 50 Гц
Сечение провода, мм2	1,5	1,5	2,5	2,5	4	6
мощность, кВт	6	9	12	14	18	21
Потребляемый ток, А	3×9,5	3×14	3×18,5	3×23	3×27	3×32
Диапазон регулировки нагрева	25-85 0С
Диапазон регулировки горячей воды,	35-70 0С
Аварийное отключение при	95 0С

В таблице приведены основные характеристики электрокотлов, более подробные данные можно найти в инструкции к оборудованию.

Достоинства и недостатки

Для одноконтурного котла подключение котла к ГВС

Котел электрический Скат 12 кВт Protherm и другие модификации этой марки имеют достоинства и недостатки. К достоинствам можно отнести:

большой выбор моделей по мощности;
надежная система безопасности;
Эффективность 99,5%;

качественная сборка элементов;
современный дизайн;
возможность подключения дополнительного оборудования;
надежность при эксплуатации.

Из недостатков отметим следующие:

нет моделей с бойлером для нагрева воды для бытовых нужд;
отсутствие термостата в комплекте;
недопустимо использование в качестве теплоносителя незамерзающих жидкостей.

Недостатки не существенны, их нельзя учесть в соответствии с положительными качествами.

Монтаж и запуск котла

Котлы 6 и 9 кВт могут быть подключены к однофазной сети

Оборудование висит на стене с помощью шурупов. Подсоедините трубы к трубе отопления. При дополнительной установке котла в место его крепления устанавливается трехходовой кран. Они подключены к электрической сети 380 В. На вводе установлен автоматический выключатель, прерывающий подачу тока. Для питания проложен отдельный силовой кабель. Все точки подключения заземлены.

Электрокотел Protherm Скат 9 кВт и 6 кВт можно подключить к однофазной сети с помощью соединительной перемычки, входящей в комплект оборудования. С его помощью соединяются фазы проводов на клеммнике. Для запуска агрегата откройте кран подачи воды, доведите давление в системе до 2 атм, на дисплее появится температура и загорится лампочка.

Подробнее о работе котла, о настройке различных режимов работы смотрите в инструкции «Руководство по установке и эксплуатации котла Скат Protherm».

Неисправности котлов и методы их устранения

Система самодиагностики выявляет ошибки и отображает их на мониторе

Котлы Протерм оснащены автоматикой, реагирующей на неисправности. Данные об этом отображаются, каждая ошибка имеет свой код. Расшифровка:

F00, F10, F13, F19 — неисправность датчика температуры;
F20 — не работает аварийный датчик температуры или термопредохранитель;

F22 — воздух в системе или низкое давление воды;
F41 и F55 — заедание реле или контактора;
F63 — нет связи с EEPROM;
F73 и F74 — неисправность датчика воды;
F73 и F74 — замерзание воды в котле или бойлере.

При выходе из строя датчиков и указателей необходимо заменить или проверить их подключение к кабельной линии.

При появлении на дисплее ошибки по сухому пуску котла отрегулировать подачу воды, открыв вентиль, повысить давление в системе. При образовании воздуха в трубах сливать из них воду до выхода воздуха.

Если залипают контакты датчика, это можно устранить, попеременно включая/выключая кнопку. Если ошибка не удаляется, возможно, данные о ней сохранились в памяти системы. Вам нужно сделать сброс до заводских настроек.

В случае серьезных проблем с котлом обратитесь в сервисную службу для их устранения.

Модельный ряд

Котлы мощностью 12 кВт подключаются к трехфазной сети и отапливают помещения площадью до 150 кв. м

Данная линейка оборудования представлена блоками от 6 до 25 кВ. Котлы в заводской комплектации оснащены всем необходимым для легкой установки и подключения. Система оснащена автоматикой, обеспечивающей работу и отключение в аварийных ситуациях.

Котел электрический Протерм Скат 6К

Это одноконтурный котел мощностью 6 кВт. Применяется для обогрева помещений площадью до 80 м2. Потребляемый ток 10 А, КПД 99,5%, температура нагрева регулируется от 25 до 85 0С. Аварийное отключение производится при 95 0С. Для обеспечения горячей водой требуется дополнительное подключение бойлера.

Уклон 9К

Электрокотел Протерм Скат 9 одноконтурного отопления, мощность 9 кВт, ток потребления 14 А. Температура теплоносителя изменяется от 25 до 85 0С, аварийное отключение при 95 0С. Температура нагрева регулируется количеством включенных нагревательных элементов. Возможно получение горячей воды путем включения в котельную систему.

Protherm 12K

Даже для самых мощных электрокотлов не нужно выделять отдельное помещение

Электрокотел мощностью 12 кВт, использует для работы ток 18,5 А. Отличается от предыдущих по количеству нагревательных элементов может обогреть помещение до 120 м2. Питание от сети с характеристикой 380 В/50 Гц. Обладает всеми качествами линейки оборудования Proterm.

Уклон 14К и 18К

Отопительные агрегаты одноконтурные, питание от сети 380 В/50 Гц, мощность 14 и 16 кВт соответственно, ток потребления 23-27 А. Могут отапливать помещение площадью 250 м2. Наличие автоматического управления упрощает его эксплуатацию. Аварийное отключение происходит при нагреве воды до 95 0С, температура теплоносителя регулируется 25 — 85 0С.

Электрокотлы Protherm Skat – альтернатива газовому отоплению. Для его использования не требуется дополнительное помещение, высокий КПД позволяет экономить электроэнергию. Оборудование помогает решить проблему отопления в новых коттеджных поселках, особенно это актуально для небольших загородных домов, удаленных от газовых сетей.

схемы подключения и правила установки

Даже самый роскошный интерьер и привлекательный декор не порадуют домочадцев, если им приходится страдать от сырости и холода. Согласитесь, комфортная температура – главный залог комфорта. Поэтому установка газового котла Protherm становится залогом полноценного благоустройства квартиры или дома. Но как это сделать правильно и можно ли сделать самому?

В этой статье будет подробно рассказано об особенностях монтажа котлов, о нюансах и схемах подключения моделей популярных марок. Только при соблюдении норм и требований при монтаже газовое оборудование марки долгие годы служит без перебоев, обеспечивая теплом каждый дом.

Содержание статьи:

Особенности монтажа газового оборудования Protherm
- Общие требования к установке котла
- Марка настенных газовых котельных линий
- Серия напольных газовых котлов Protherm

Этап №1 – знакомство со схемой монтажа
Этап №2 – навешивание оборудования на стену
Этап №3 – монтажные работы
Этап №4 — подключение котла к электросети

Тонкости настройки и эксплуатации котла
Выводы и полезное видео по теме

Особенности монтажа газового оборудования Protherm

Монтаж газового котлы Протерм, как и установка любого отопительного оборудования, имеет свои особенности. В зависимости от типа котла потребителю придется учитывать некоторые нюансы, влияющие на безопасность эксплуатации и энергоэффективность оборудования.

Общие требования к установке котла

При установке настенных газовых котлов Protherm необходимо соблюдать минимально допустимое расстояние между котлом, потолком и полом. При монтаже котла к потолку должно оставаться не менее 50 см, до пола – 80 см.

Если стена, на которую устанавливается котел, выполнена из горючих материалов, она должна быть дополнительно оборудована металлическим листом толщиной не менее 3 мм.

Предварительно стоит обратить внимание на проводку. Кабель, от которого будет питаться котел Протерм, должен быть протянут без перегибов и заломов. Учтите, что проводка обеспечит работу только газового оборудования, к ней невозможно подключить другое оборудование. Предоставлять .

На схеме показана типовая схема заземления газового котла. Цепь заземления может быть оборудована самостоятельно

После распаковки промыть трубы перед установкой, чтобы удалить пыль из всех полостей. Грязь может засорить систему котла Protherm, поэтому необходима предварительная очистка.

Если выбор пал на модель тяжелого пола, то в месте установки рекомендуется сделать стяжку или уложить бетонные плиты. Важно, чтобы готовая площадка была выставлена строго по уровню. Мы привели дополнительные технические нормы и требования по установке напольных котлов.

Если модель требует подключения к дымоходу, обязательно проверьте тягу перед подключением к системе. Дополнительно стоит полностью осмотреть проходимость дымохода, прочистить его шахту.

Газовые агрегаты словацкой фирмы различаются по типу установки и мощности:

Настенные котлы имеют меньшую мощность, но значительно дешевле. При этом характеристики технологии позволяют полноценно отапливать частный дом.
Напольные газовые котлы Protherm имеют большую производительность, стоят дороже, занимают значительно больше места при установке. Перед установкой может потребоваться заливка отдельного фундамента. Поэтому среди домохозяйств модели менее популярны, но все же пользуются спросом у владельцев больших домов.

Ниже мы более подробно рассмотрим популярные серии и модели газовых котлов.

Настенные газовые котлы марки

Благодаря привлекательной цене и относительной компактности настенные котлы пользуются большим спросом. Protherm выпускает несколько линеек оборудования для создания эффективной системы отопления в частном доме или квартире в многоэтажном доме.

В офисах официальных представителей Вы можете в комфортных условиях ознакомиться с линейками продукции завода, ознакомившись с техническими характеристиками и получив при необходимости профессиональную консультацию

Три линейки востребованы на внутреннем рынке.

Пантера Серия включает шесть серийных моделей мощностью 12-35 кВт с маркировкой КТВ, КОВ и КТО. Серия КТВ оснащена системой принудительной вытяжки, поэтому подходит для помещений без дымохода. Модели серии КОВ подключаются к дымоходу с естественным выходом.
Модельный ряд котлов «Рысь» представлен тремя моделями мощностью 24 и 28 кВт с принудительной системой дымоудаления.
Котлы двухконтурные «Гепард» 23 кВт включают модели 23 МОВ и 23 МТВ. Модификации отличаются отводом продуктов сгорания: при 23 МОВ он происходит естественным путем, при 23 МОВ — принудительно.

Агрегат следует выбирать, исходя из его потенциальной производительности, отапливаемой площади, требований к установке.

Серия напольных газовых котлов Protherm

Изделия для напольного монтажа обладают серьезной мощностью, поэтому используются для обогрева больших помещений с высоким уровнем теплопотерь.

Три популярные линейки оборудования Proterm отлично справляются со своей задачей и имеют свои особенности, которые следует учитывать при установке.

Котлы «Медведь» и «Гризли»

Напольные котлы с чугунным контуром отопления различаются по своим характеристикам.

Напольные модели Протерм больше подходят для обогрева производственных помещений. Однако это оборудование можно установить дома.

Каждая из моделей имеет свои функциональные особенности.

Серия KLZ характеризуется КПД 90-92% и мощностью 20-50 кВт. Устройства оснащены встроенным бойлером на 90 литров и системой электроподжига.
Одноконтурные модели серии КЛОМ имеют КПД около 92% и предусматривают подключение емкости.
Линейка ПЛО, как и КЛОМ, позволяет дополнительно интегрировать в систему бойлер. Мощность оборудования 20-60 кВт, позволяет нагревать теплоноситель до 90 градусов.
Технология ТЛО объединяет одноконтурные модели мощностью 20-50 кВт, оснащенные одноступенчатой атмосферной горелкой. Выход дымовых газов естественный.

Еще одна область промышленного применения, отличающаяся от «Медведя» большей мощностью (65-150 кВт) и видом потребляемого топлива. Оборудование работает исключительно на природном топливе. Котлы оснащены ступенчатой горелкой, системой естественного дымоудаления и электроподжигом.>

Котлы напольные «Бизон»

Промышленные напольные котлы с двухходовым газоходом с реверсивным пламенем изумительной мощностью от 70 до 3500 кВт могут работать как на природном газе, так и на жидком топливе. При достаточно умеренном расходе устройства имеют КПД примерно 92%.

Но прежде чем подключить напольный газовый котел Protherm серии Бизон, следует позаботиться об обустройстве теплоносителя.

Подробная схема принудительной циркуляции теплоносителя наглядно рассмотрена на схематическом чертеже. На чертеже показана необходимость установки циркуляционного насоса

Подключение оборудования довольно сложное, но повышенная мощность полностью оправдывает все затраты на установку и обслуживание агрегата.

Схемы и этапы подключения настенного котла

Монтаж газового оборудования должен производиться специалистом. Однако схема подключения настенного газового котла Protherm должна быть доступна и понятна рядовому пользователю. Поскольку серия «Пантера» является наиболее популярной благодаря быстрому нагреву воды по технологии «Аквафаст» и возможности установки оборудования в помещении без дымохода, рассмотрим тонкости подключения котлов на примере серии КТВ.

Этап №1 — знакомство со схемой установки

В первую очередь необходимо внимательно рассмотреть конструктивные особенности модели и схему установки. Вся эта информация содержится в руководстве пользователя, прилагаемом к оборудованию.

Устройство самого оборудования показано на схеме ниже.

Подробная схема устройства настенного котла Протерм приведена в каждом руководстве производителя

Перед непосредственным монтажом необходимо тщательно продумать разводку всех труб.

Схема установки описана ниже.

Такой котел может стать центром всей индивидуальной системы отопления и водяного отопления, примерная разводка в которой представлена на данной схеме

Этап №2 — подвес оборудования на стену

После проверки комплектности поставки и выбора помещение для установки, отвечающее требованиям безопасности, можно использовать монтажный шаблон, определяющий места для сверления отверстий.

Но сначала нужно убедиться, что выбранная стена способна выдержать нагрузку и вес изделия, а купленный крепеж можно использовать на конкретном материале поверхности.

Принцип монтажа газового котла показан на схеме.

Газовые котлы Протерм вешаются на стену стандартным способом, как и другие настенные газовые модели

Этап №3 — монтажные работы

Основные монтажные работы проходят в несколько этапов.

Соединение резьбовое обжимное из комплекта устанавливается на газопровод.
Затем проверяется, достаточно ли объема встроенного расширительного бачка. Если его мощности недостаточно, конструкцию следует оборудовать дополнительным расширительным баком, установив его на обратке системы отопления, как можно ближе к котлу.
При необходимости установки дополнительного бака также необходимо установить .
Все линии подачи должны быть тщательно промыты перед установкой.
Трубопровод холодной воды оборудован запорной арматурой и обратным клапаном.

После этого можно проверить газовый счетчик: этот узел должен быть рассчитан на пропуск расчетного расхода газа. Если счетчик соответствует заданным характеристикам, можно подключать газовую систему к подающему или обратному трубопроводу системы отопления. Этот процесс наглядно показан на схеме.

Подключение газовой системы к котлу требует особой осторожности и соблюдения всех норм безопасности. Эти действия должен проводить представитель газовой службы со специальным допуском.

Горячая и холодная вода, а также бак для горячей воды и сливной шланг подключаются в соответствии со следующими стандартами.

Подключение горячей и холодной воды показано на схеме в инструкции к котлу Protherm (схема 1). Визуальное подключение сливного шланга показано на рис. 2.

Далее подключаем систему отвода продуктов сгорания. Котел КТВ, на примере которого мы рассматриваем процесс монтажа, оснащен закрытой камерой сгорания. Воздух стравливается и нагнетается в него через коаксиальную систему, для чего в конструкции предусмотрен турбокомпрессор со встроенным вентилятором.

Производитель предлагает несколько способов, среди которых можно выбрать наиболее подходящий вариант. Главное в этом случае – следить за тем, чтобы конденсат стекал за пределы системы или в специально установленные конденсатосборники.

Этап №4 — подключение котла к электросети

Питающая линия для подключения котла должна иметь автоматический выключатель.

Газовый котел подключается обычным способом:

Соединительные провода прокладываются через кабельный ввод и укорачиваются до приемлемой длины.
На кабель, освобожденный от изоляции и оплетки, навинчивается соответствующая вилка.
Когда все жилы надежно вставлены в клеммы штекера, сам штекер устанавливается в соответствующее гнездо на плате.
В конце все кабели должны быть закреплены специальными хомутами.

С такими манипуляциями справится любой толковый мастер. Однако монтажные работы, проводимые сертифицированным специалистом, более безопасны и соответствуют требованиям производителя.

Тонкости настройки и эксплуатации котла

Для создания оптимально комфортного микроклимата в доме любой котел от Протерм нуждается в настройке. Автоматизация моделей позволяет полностью адаптировать работу прибора под свои нужды и предпочтения и самостоятельно регулировать температуру в каждой комнате.

Итак, «электронный мозг» котла дает возможность:

диагностировать неисправности, сохранять в памяти последние 10 ошибок;
регулировать уровень пламени в горелке благодаря датчику температуры;
автономный запуск системы отопления;
контролировать показания температуры;
полное отключение котла за счет предварительной настройки в аварийной ситуации или при необходимости и т.д.

Электронная система настроена согласно заводской инструкции, поставляемой в комплекте. В целях безопасности при эксплуатации настройку следует доверить мастеру.

Protherm стремится поддерживать свое оборудование и навыки мастеров. Поэтому часто специалисты проходят официальную сертификацию от производителя

Для повышения КПД газового котла стоит ознакомиться с рядом тонкостей его эксплуатации.

Есть определенные нюансы, понимание которых полезно каждому владельцу котлов Protherm:

Более точно контролировать температуру теплоносителя можно на газовом котле.
Термостат, подключенный к датчику температуры в помещении, также позволит вам легко установить необходимую температуру в конкретном помещении.
Если давление в блоке Protherm немного упало, восстановить его уровень можно с помощью стандартного перезапуска котла.
Для того, чтобы максимально заполнить бачок охлаждающей жидкости, первый пуск системы необходимо выполнить с максимально возможной установленной температурой.
При падении КПД котла необходимо исключить наличие копоти и накипи, провести диагностику системы на отсутствие воздушных пробок. Нелишним будет также установить ограничитель тяги. Рекомендуем ознакомиться с лучшими.
При стабильно недостаточном давлении в системе отопления требуется .

Эти тонкости позволят оптимально настроить работу сложного оборудования.

Выводы и полезное видео по теме

Нюансы подключения турбированного котла Protherm подробно описаны профессиональным мастером в коротком и понятном видео:
