Содержание:

Для чего ищут скрытую проводку

Обычно поиском проводки занимаются, когда необходимо сделать в стене отверстие. Например, при установке новой мебели или развешивании картин. Немного реже замурованные кабеля ищут во время ремонтных работ, когда необходимо перенести розетки или демонтировать стены. Поэтому следует выделить две распространенные причины, требующие поиска провода:

1. Простое сверление стены. Для монтажа мебели и предметов интерьера.
2. Строительные работы. Перенос розеток и выключателей, демонтаж стен.

Если перед бурением стены не отыскать спрятанные под штукатуркой провода, то есть риск их повреждения. Перебитый в толще бетонной стены кабель сулит неудобства и незапланированные финансовые расходы на ремонт. Место повреждения придется вскрывать. То есть брать в руки инструмент и долбить стену, чтобы добраться до поврежденного участка кабеля.

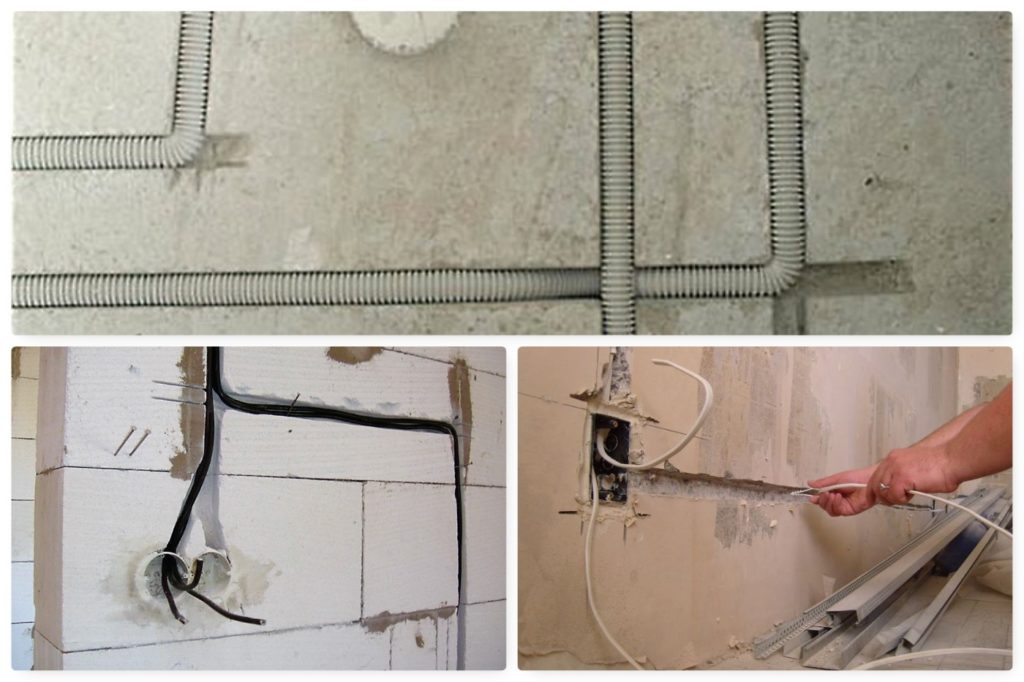

Дополнительная информация. Большинство кабелей проложено под прямыми углами. Они идут горизонтально в стороны или вертикально вверх от выключателей и розеток. Это правило позволяет примерно прикинуть, в каком месте проходит проводка.

Возможные причины неисправностей проводки

Чтобы легче было выявлять участок, на котором произошло несанкционированное размыкание цепи питания, необходимо представлять, какие причины могут вызвать подобные неисправности. Следует сразу заметить, что чаще всего они обусловлены ошибками в монтаже домашней электрической сети или нарушениями правил ее эксплуатации. Сама по себе проводка, да еще замурованная в стены, обрывается крайне редко, хотя и такого варианта полностью исключать нельзя.

• Очень часто контакт пропадает на клеммных соединениях – начиная от автоматов в распределительном щите и заканчивая розетками, выключателями или даже конечными приборами потребления. Плохо затянутая или ослабшая со временем клемма начинает греться, искрить, отчего дефект «прогрессирует», что рано или поздно заканчивается полным исчезновением электрического контакта.

Ненадежное соединение проводов в клеммах – одна из наиболее распространенных причин неисправностей домашней электросети

• Соединения в монтажных коробках, если они выполнены с нарушениями или недостаточно качественно – еще одно уязвимое место. Особую опасность представляют кустарные скрутки проводов, которые горе-мастера просто закрывают сверху слоем изоленты – и считают, что этого достаточно.  Нет, безусловно, и скрутка может быть надежной и долговечной, но иногда встречаются такие картины, что лучше бы их не видеть. Например, наличие в одной скрутке медных и алюминиевых проводов, что категорически запрещено, попытка соединения одножильного толстого жёсткого проводника с гибким многопроволочным. Или использование клемм, которые явно не подходят по токовой нагрузке для данной линии. Скажем, клеммы Wago — очень удобны в монтаже, но все же их предназначение, скорее — коммутация линий, выделенных под освещение помещений. А вот на участках проводки, от которых питается мощная бытовая техника, они вполне могут и подвести.

Одно их уязвимых мест квартирной разводки электропитания – распределительные коробки

Кстати, перечисленные выше причины, хотя и неприятны сами по себе, все же довольно легко диагностируются и устраняются. Кроме того, обычно такие обрывы не происходят совсем уж внезапно – как правило, они начинают «сигнализировать» хозяевам о нарастании проблемы — мерцаем света, явными признаками искрения, запахом подгоревшей изоляции или пластика. То есть при внимательном отношении к своему электрохозяйству владельцам дома или квартиры предоставляется «гандикап» на обнаружение и устранение неполадок.

Типичные неполадки в домашней электросети и их устранение

Понятно, что если вообще нет никакого понятия об электромонтажных работах, нечего и браться за такое дело самостоятельно – лучше вызвать специалиста. Но все же хорошему хозяину многое по силам исправить и самому. На страницах нашего портала можно найти подробные инструкции по ремонту розеток , по выявлению причин срабатывания УЗО или частого выбивания автоматического выключателя .

Гораздо сложнее справиться с дефектами скрытого характера, с разрывами электрической цепи на участках проводки, спрятанных в стене.

• Они, кстати, тоже очень часто появляются по причинам, так сказать, субъективного характера. «Классический» пример – сверление стены или забивание гвоздя без предварительной «разведки» на предмет прохождения на этом участке скрытой проводки.

Сложно назвать это удачей, но если после сверления сразу пропадает напряжение в сети, то, по крайней мере, причина становится очевидной. Но бывает и иначе – сверло или гвоздь задевают провод по касательной, нарушая изоляцию и лишь слегка повреждая проводник. В таких случаях не исключено, что проводка еще будет служить, причем иногда – весьма немало. Но в месте нарушения целостности провоцируются токи утечки (а если нет УЗО, то выявить их удается не сразу), снижается нормальная проводимость, возрастает сопротивление на локальном участке, не исключается постепенное плавление изоляции с последующим коротким замыканием. То есть окончательный разрыв может случиться в любой момент, даже через довольно продолжительное время, и его непросто будет сопоставить с проводимыми когда-то сверлильными работами.

Результаты непродуманного сверления стены – повреждение изоляции скрыто проложенных кабелей, что со временем привело к выходу у участка проводки из строя

В идеале, хозяин квартиры (дома) должен точно знать трассы прокладки проводки в своих владениях и расположение монтажных коробок. Задача упрощается, если электромонтажные работы выполнялись в строгом соответствии с правилами и рекомендациями. То есть все участки скрытой проводки расположены строго горизонтально и вертикально. Однако, картины, сходные с той, что показана на иллюстрации ниже, видели, наверное, многие электрики, которых вызывали для устранения аварий. Понятно, что при такой «схеме» разводки домашней электросети любое сверление стены или забивание гвоздя превращается в «лотерею»: повезет – не повезет.

Встречается иногда и вот такая «жесть»…Чем руководствовался «мастер» – совершенно непонятно

• Сама по себе проводка, замурованная в стены, дает обрыв не столь часто. Но и эту вероятность нельзя сбрасывать со счетов. Такими дефектами особо могут «грешить» старые провода, проложенные много десятилетий назад. И в особенности – если в доме все еще используется алюминиевая проводка.

Со временем проводка, безусловно, стареет. Это, прежде всего, выражается в том, что пластиковая изоляция теряет свою эластичность, становится хрупкой, трескается. Мелкие трещины могут стать причиной вначале, казалось бы, незначительных утечек тока. Ну а о том, что такие утечки имеют свойство возрастать — выше уже говорилось.

При прокладке проводки мог получиться залом проводника. Он тоже вполне способен проявиться не сразу, а спустя время, причем, исчисляемое годами. То есть проложить какую-то логическую связь с внезапно появившимся обрывом – практически невозможно. Просто на таком локальном участке за счет повреждения нормальной кристаллической структуры металла может значительно возрасти сопротивление, что вызывает перегрев, еще большую деструктуризацию проводника, плавление изоляции, короткое замыкание и прочие «радости».

Такие аварии – самые сложные в диагностике и определении конкретного места разрыва цепи. Внешних признаков – практически не бывает. И если даже почувствуется какой-то отдаленный «аромат» подгоревшей изоляции, отыскать источник запаха – вряд ли удастся.

Все перечисленное выше может, конечно, случиться с любой проводкой.  Но если в доме (квартире) все еще используются алюминиевые провода – вероятность аварийных ситуаций возрастает в разы. Этот металл значительно уступает меди и проводимостью, и коррозионной устойчивостью, и механической прочностью. Мало того, алюминий, как выражаются многие электрики, «плывет» в клеммах или скрутках. То есть даже качественно обжатый контакт со временем вполне может потерять надежность, начать греться и искрить.

Это – еще один довод при любой возможности избавляться от старой алюминиевой проводки и переходить на качественные медные кабели.

Какие кабели приобретать для прокладки домашней проводки?

Если говорить о материале – то, конечно, исключительно медные. А если о конкретной марке и сечении – то здесь требуется владеть некоторой важной информацией. Подробнее о типах кабелей для проводки в доме или квартире – читайте в специальной публикации нашего портала.

Какие приборы используют для поиска

Самый точный результат даст только специальное оборудование. В продажу поступают модели с различными принципами работы.

Электромагнитные детекторы

Определяют присутствие электромагнитного поля. Оно генерируется проводом, находящимся под нагрузкой. Последняя должна быть как минимум 1 кВт. По этой причине перед началом поиска необходимо нагрузить сеть. Так, если нужно найти кабель, идущий от розетки, в нее включают, например, чайник. Приборы-искатели такого типа называют детекторами проводки. Они компактны, очень просты в эксплуатации.

На корпусе обычно располагаются два светодиода: синий и красный. Синий загорается, когда детектор обнаруживает электромагнитное излучение. При максимальном приближении к его источнику срабатывает красный светодиод. Чтобы получить точные данные, рекомендуется проверить поверхность несколько раз. Устройство поможет найти в стене обрыв в проводке. Так как оно реагирует только на кабель под напряжением. На участке обрыва индикация погаснет.

Выпускаются более сложные приборы такого типа. Например, «Дятел», «Поиск», т.д. У них несколько режимов чувствительности. Это позволяет обнаружить электропроводку на расстоянии до 7,5 см. Чем выше режим чувствительности, тем больше оборудование подвергается действию помех. На его работу негативно влияют расположенные поблизости металлические предметы, высокая влажность поверхности, т.п.

Металлодетекторы

Внутри кабеля металлическая жила. Она может быть алюминиевой или медной. В любом случае устройство ее обнаружит. Оно излучает электромагнитные волны. Попадающий в поле действия металл их изменяет. Детектор реагирует на эти изменения, подает сигнал. Некоторые разновидности определяют, какой именно металл они обнаружили. Это значительно упрощает процесс.

Оборудование срабатывает на любой металлический предмет: гвозди, проволоку, саморезы, арматуру. Поэтому особенно сложно работать с бетонными основаниями. Зато для металлодетектора не обязательна нагрузка на линию. Он поможет найти обрыв и неработающий кабель. Если у модели предусмотрено переключение чувствительности, нужно знать, что на максимуме она отреагирует на все находящиеся поблизости металлические предметы. На минимуме может «не заметить» провод.

Универсальный детектор

Это сложное оборудование, профессионального или полупрофессионального класса. Может находить линии без напряжения, пластик, дерево. Принцип работы в излучении волны некоторой длины, которая отражаясь от разных материалов, выдает определенные искажения. Результат выводится на монитор. Перед работой оборудование необходимо настроить, чтобы получить образец основания. Особенно сложно исследовать стены из стройматериалов с пустотами типа шалкоблока, пеноблока, т.п. Без подготовки сделать это будет затруднительно.

Есть некоторые особенности, определяющие как найти проводку под штукатуркой с помощью специального оборудования. Каждая из моделей работает только на определенной глубине. Если провод расположен глубже, он не будет найден. Есть у детекторов общее свойство. Лучше всего они определяют объект, лежащий близко к поверхности. Чем ближе он к границе замера, тем ниже точность.

Так, два лежащих рядом проводка могут быть считаны как один. Сложности появляются и в том случае, когда кабели лежат один над другим. Их, скорее всего, определят как один. Из двух расположенных рядом, но разных по размеру объектов определится только больший. Все эти недочеты присущи бытовым моделям. Полупрофессиональные и профессиональные работают намного точнее, но покупать их для разового использования не выгодно.

Мультиметр

Для поиска электропроводки его нужно будет немного усовершенствовать, подключить полевой транзистор. Последний имеет три вывода, которые называют затвором, истоком и стоком. Затвор станет своеобразной антенной, поэтому его обычно удлиняют.

К оставшимся двум подключают отводы мультиметра. Его переводят в режим работы омметра, не обращая внимания на полярность. Удлиненную антенну подносят к основанию, медленно веду вдоль него. В процессе важно наблюдать за показаниями. Любое их изменение укажет на близкое расположение провода.

Индикаторная отвертка

Часто встречаются индикаторы напряжения, выполненные в виде отвертки. Они определяют фазный провод сети 220 В и указывают на наличие тока, протыкающего по проводнику. Это простой и доступный по стоимости прибор, работающий контактным и бесконтактным методом.

Рукоятка индикатора прозрачная, внутри загорается лампочка и резистор. По звуковому и световому сигналу легко определить, где проложены скрытые провода. Шлиц отвертки делают прямым, чтобы удобно было контактировать с поверхностью предметов.

Существуют модификации отвертки, рассчитанные на разное напряжение и условия работы. С их помощью можно за 2-3 секунды определить, подается ли напряжение в дом, работает ли розетка, где проходит провод. Проведя индикатором скрытой проводки по поверхности стены, можно смело вбивать гвоздь, вкручивать саморез и применять перфоратор.

Контактная модель

Контактным индикатором определяют работоспособность розеток, проверяют наличие заземления удлинителей, находят фазу патронов люстры и фазовые провода при монтаже электрики.

Чтобы контактный индикатор начал работать, его надо взять в руку и нажать кнопку на рукоятке. Острым концом (жалом) дотрагиваются до контакта. Если на проводе есть напряжение, то замигает лампочка. Так определяют фазовый провод. Контакт с телом должен быть обязательно, поскольку человек входит в цепь. Сопротивление встроенного резистора велико, поэтому ток в цепи будет мал и не нанесет вреда.

Контактный индикатор считается самым простым и дешевым. Для его работы не требуются дополнительные источники питания.

Недостатком может быть плохая сборка или слабое свечение лампочки. Понятно, что скрытую проводку такой прибор не определит.

Бесконтактная модель

Индикаторы, снабженные батарейкой, могут уже и бесконтактным способом определять скрытую проводку. На них устанавливают светодиодную лампочку, потребляющую минимум энергии. Хотя радиус действия индикатора невелик, он способен найти проводку под слоем штукатурки и даже небольшим слоем цемента.

Действие индикатора основано на генерации магнитного поля (наведенное поле). Отверткой в виде индикатора можно легко определить целостность скрытого провода и проверить, есть ли утечка тока на корпус прибора.

Преимущества такого индикатора еще и в том, что его можно использовать, как шлицевую отвертку. С ее помощью откручивают небольшие винтики и болты, не прилагая значительного усилия, чтобы не повредить прибор. Питающую батарейку придется периодически менять. Это причисляют к недостаткам индикатора.

Выпускают электронные бесконтактные индикаторы. Они подают звуковой сигнал при определении напряжения, и в дополнение показывают его значение на дисплеи. Диапазон измерения 12…250 В. Такие модели очень удобны, но стоимость их выше. Благодаря простоте, доступности и компактным размерам индикаторные отвертки пользуются спросом у электриков и людей, никак не связанных с этой профессией. Индикаторы применяют в быту и на производстве.

Радиоприемник

Принимающее устройство поможет в поисках. Чувствительность его не велика, но «показать» канал оно сможет. Радиоприемник включают, настраивают на частоту 100 Гц. Антенну вытягивают, подносят к основанию. Она действует как щуп. Провода должны быть под напряжением, тогда будут создаваться помехи. Они слышны как характерное потрескивание, усиливающееся с приближением к скрытой электропроводке.

Это не все методики поиска, мы описали только наиболее действенные. Неплохой результат может дать тестирование с помощью слухового аппарата или кассетного плеера. Они работают аналогично радиоприемнику. А вот методика с компасом вряд ли сработает. Несмотря на то, что стрелка должна отклоняться под воздействием электромагнитного излучения, его силы будет явно недостаточно, чтобы заставить ее двигаться.

Хорошим решением станет недорогой бытовой прибор типа «Дятел» или «Поиск». Он с достаточной точностью укажет место, где под штукатуркой лежат провода. Если поиски не увенчались успехом, придется вызывать специалистов. Профессиональное оборудование легко справится с такой задачей.

Что еще может помочь в поиске скрытой проводки

Выше были рассмотрены именно искатели, которые можно приобрести для личного пользования.

Но часто бывает, что найти проводку нужно лишь раз и для этого тратиться на специальный прибор – не целесообразно, но проводку все же обнаружить надо.

Индикаторные отвертки.

В таком случае на помощь может прийти индикаторная отвертка. Лучше, конечно, купить более современную, к примеру, такой является серия китайских индикаторных отверток MS, имеющая светозвуковую сигнализацию.

Но можно обойтись и обычным пробником со светодиодным индикатором.

Они работают по электростатическому принципу, то есть способны обнаружить электромагнитное поле, излучаемое проводкой под напряжением.

В пользовании они очень просты – достаточно приложить палец к специальному металлическому окошку (индикаторы MS) или коснуться жала отвертки (обычная индикаторная), а далее просто водим отверткой по стене.

В месте, где проложен провод, такие индикаторы начнут сигнализировать.

К недостаткам такого способа определения относится сравнительно небольшая глубина обнаружения (до 2 см), а также сильная погрешность, то есть точно обнаружить, где лежит кабель — не получится.

Удастся лишь определить канал шириной от 10 до 20 см. Но этого часто достаточно, чтобы выполнить монтажные работы, связанные со сверлением стены, нужно только все делать за границами определенного канала.

Мультиметр.

Для поиска также можно приспособить и мультиметр.

Но самого только прибора недостаточно, еще потребуется полевой транзистор (отличный вариант – КП103). Как проверить транзистор мультиметром читайте здесь https://elektrikexpert.ru/proverit-tranzistor-multimetrom.html.

Чтобы получить искатель, необходимо указанные элементы правильно соединить. У такого транзистора имеется три вывода – сток, исток, и затвор.

К первым двум выводам подсоединяем щупы мультиметра, переведенного в режим омметра, причем полярность неважна.

Затвор же будет играть роль антенны (которую можно немного удлинить).

Соорудив такое приспособление, можно приступать к поискам – антенной водим вдоль стены и смотрим показания мультиметра – любые отклонения в показаниях будут указывать на расположение кабеля.

Смартфон.

Помочь с определением скрытой проводки может помочь и смартфон с ОС Mac или Android.

Для них в магазине приложений можно найти программку «Metall Detector» или аналог ее.

Встроенный в смартфон магнитный датчик в сочетании с указанным программным обеспечением позволяет получить металлоискатель, которым можно обнаружить спрятанный в стене кабель.

Но стоит учитывать, что он будет реагировать на все металлические элементы, поэтому применить его можно не везде.

Точность поиска у смартфона – достаточная, чтобы определить канал, в котором проложена проводка.

Как выбрать детектор скрытой проводки

Прежде, чем совершить покупку и пополнить комплект инструментов, стоит глубже разобраться в критериях выбора хорошего детектора:

• Тип устройства. В широком смысле все виды детекторов можно разделить на две больших группы: тестеры и пинпоинтеры. Первые предназначены для обнаружения кабелей только под напряжением, а также для поиска черного металла. Вторые обладают большими возможностями и помимо распознавания типа металла черный/цветной, отлично находят деревянные и пластиковые элементы, спрятанные под бетоном, кирпичом, кафелем.
• Глубина сканирования. Показатель разнится, в зависимости от класса и типа устройства. Тестеры редко «бьют» дальше 3-4 см, пинпоинтеры способны на большее – определить проводку на глубине до 10 см и точно указать расстояние до нее.
• Спектр обнаружения. Выбор определяют задачи, с которым сталкиваются пользователи. В зависимости от модели, сканер ищет сетевые провода, черные и цветные металлы, деревянные конструкции.
• Точность. Погрешность присуща многим модификациям, но при проведении точных работ важно обнаружить место искомого элемента без ошибок, особенно, если речь идет о трубах и электропроводке.
• Функциональность и информативность. Удобно, когда устройство оснащают дополнительными возможностями, а на дисплее выводится максимум данных – глубина, расстояние до искомого элемента, его тип.

Альтернативные способы

Визуальный поиск.

Если и этих устройств нет, то можно использовать альтернативные методы. И первый из них – визуальный.

В процессе заделки штробов с кабелями далеко не всегда удается все сделать очень ровно.

Поэтому нередко можно обнаружить расположение проводки по небольшому выступу, но для этого нужно внимательно рассматривать помещение, причем обои придется удалить – стена должна быть «голой».

Радиоприемник.

Помочь в поиске может и обычный радиоприемник, который и переделывать не нужно. Достаточно на нем установить частоту 100 кГц. А затем берем приемник и отправляемся на поиски.

Для обнаружения водим антенной по стене. Сигналом обнаружения кабеля будет повышение шума из динамика.

Точность, конечно, не высокая, но определить канал с проводкой вполне возможно.

Также можно использовать и старый магнитофон или кассетный плеер, но для этого нужно удлинить проводку, идущую на магнитную головку. Именно она будет являться антенной.

То есть, аккуратно извлекаем головку из плеера, удлиняем провода, а затем водим ею по стене.

Самодельный искатель

Тем же, кто не хочет использовать подручные средства и имеет хоть небольшой опыт в радиоэлектронике, может собрать искатель самостоятельно, причем для этого потребуется не так уж и много компонентов.

Самый простой прибор состоит из того же полевого транзистора, омметра (стрелочного), динамика из стационарного телефона и источника питания.

Схема устройства такая.

После соединения всех компонентов схемы, все можно «облагородить» — заключить в корпус, установить выключать или повысить количество индикаторов.

Но отметим, что это прибор – самый простой, а значит, и чувствительность у него не высокая, хотя он все же позволит обнаружить канал, в котором заложен кабель.

В целом же, схем, по которым можно собрать искатель скрытой проводки большое количество, с разной сложностью конструкции и принципам работы.

Но мы считаем, что выше указанных способов вполне хватит, чтобы обнаружить скрытую проводку в квартире без поиска непонятных для многих деталей и паяния схемы.

Сводная таблица технических характеристик выбранных сканеров проводки

Для наглядности я подобрал те рабочие характеристики, которые более важны при эксплуатации домашнему мастеру и свел их в таблицу.

Понимаю, что на выбор еще влияет стоимость прибора и условия его приобретения. Однако, цена — величина меняющаяся. Ее можно узнать, если ввести в Гугл или Яндекс название прибора и слово купить.

Поисковая машина подберет вам множество вариантов, из которых вы сможете выбрать оптимальный вариант.

Марка детектора скрытой проводки	BOн3 SCH GMS 120 Professional	MASTECH MS6906	UNI-T UT387B	Дятел Е121	Детектор скрытой проводки Floureon	Skil detector 550	ADA Wall Scanner 80
Масса, кг	0,27			0,25		0,195	0,12
Обнаруживает материалы	Дерево, металл, проводка	Дерево, металл, проводка	Дерево, металл, проводка		Дерево, металл, проводка	Металл, проводка	Дерево, металл, проводка
Калибровка	Авто	Ручная	Авто		Ручная	Авто	Авто
Глубина поиска металла, см	12	3-5	8		7,6	8,0	8,0
Глубина поиска проводки, см	5	До 7,5	8		7,6	5,0	5,0
Глубина поиска цв. металла, см	8		8		7,6	6,0	6,0
Глубина поиска дерева, см	3,8	3-5	2		3,8		2,0
Макс. глубина поиска, см	12
Питание	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В

Сводная таблица рабочих характеристик имеет не заполненные ячейки. Просто я все данные брал из технических паспортов, опубликованных производителями, а какие-то параметры не нашел.

Если у вас имеются такие приборы, то можете дополнить эти сведения через раздел комментариев.

Вообще, собирая информацию с сайтов производителей, я заметил одну странную особенность: ни один завод не дает 100% гарантии на точность определения конечного результата.

Даже Бош в своем паспорте специально оговаривает, что на точности работы прибора сказывается много сопутствующих факторов, которые необходимо учитывать на месте измерения.

К ним относятся:

• сильные магнитные и электрические поля;
• наличие посторонних металлических предметов разных размеров;
• влажность стены и ее токопроводящие свойства;
• проложенные поблизости другие скрытые провода;
• наводки напряжения;
• другие случайные явления.

Поэтому следует дополнительно в обязательном порядке смотреть проектную и исполнительную строительную документацию, сверяться с ней при работе. Вот только выполнить эти рекомендации Boch на практике для нас бывает весьма сложно.

Нам остается учесть все эти факторы, хорошо изучить и выполнять требования инструкции по калибровке и замеру детектором, учитывать возможность его ошибки.

Кстати, проводившиеся тесты измерения одной и той же стены со спрятанной проводкой разными детекторами показали немного отличающиеся результаты.

Отдельные личности задаются вопросом, как можно воровать электричество и как обмануть детектор скрытой проводки, когда Энергонадзор станет проверять их хозяйство.

Хочу сразу предупредить, что это очень плохая затея, которая практически сразу обречена на провал. Опытный мастер, да еще сильно материально заинтересованный, легко решает такие задачи.

В целом же приборы для поиска скрытой проводки значительно облегчают деятельность домашнего, да и профессионального электрика. К их результатам следует подходить творчески, учитывая, что чем больше нагрузка на проводку, тем меньшую ошибку сканер может допустить.

Основным недостатком их конструкции является то, что при возникновении неисправности производитель рекомендует отказаться от ремонта и советует просто приобрести другой прибор. Это тоже надо учитывать при покупке.
