Как удалить воздух из гидроаккумулятора своими руками, если до этого никогда не делали

Содержание

Общие сведения о гидроаккумуляторе

Устройство и принцип действия

Работа гидроаккумулятора

Возможные неисправности

Неисправности, связанные с конструкцией или неправильным давлением

Устранение неисправностей

Какие емкости используются в водоснабжении

Советы, помогающие сделать правильную покупку

Коротко о главном

Собственное водоснабжение, как правило, имеет не только насос, но и гидроаккумулятор. По разным причинам иногда возникает необходимость вмешиваться в работу такой системы.

Например, как удалить воздух из гидроаккумулятора, чтобы произвести его ремонт? Какой резервуар выбрать и как правильно его установить? Это лишь часть вопросов, обсуждаемых дальше.

Один из видов гидроаккумулятора

Общие сведения о гидроаккумуляторе

Гидроаккумулятор – устройство, способное аккумулировать (накапливать) воду, а при необходимости отдавать ее. Для чего это нужно? Погружные насосы или водные станции обладают большой мощностью и быстро наполняют систему водоснабжения. Разбор воды происходит сравнительно медленно, но давление падает сразу. Это приводит к включению насоса – давление поднимается, и насос отключается. Такая работа быстро выведет насос из строя, да и потребление электроэнергии будет большим.

Внимание! Количество допустимых включений насоса указано в паспорте. При отсутствии таких данных можно воспользоваться упрощенной схемой, показывающей зависимость объема бака от мощности насоса:

Схема подключения гидроаккумулятора в систему водоснабжения

Используя аккумулирующее устройство, можно резко сократить число включений насоса, что скажется на его работоспособности.

Устройство и принцип действия

Чтобы понять, как спустить воздух с гидроаккумулятора, следует разобраться в его строении. Сама конструкция простая, в нее входят:

• корпус;
• лапки для крепления;
• крепежная рамка для двигателя насоса;
• ниппель;
• резиновая мембрана;
• крепежный фланец.

Металлический корпус имеет горизонтальное или вертикальное исполнение. Лапки служат для установки на горизонтальную поверхность. У горизонтальной модели лапки имеют прорези, через которые можно вставлять крепежный элемент и вешать на стену или другую вертикальную поверхность. Также у горизонтального бака на верхней стороне располагается крепежная рамка, на которой размещается насос.

Ознакомиться с ассортиментом гидроаккумуляторов и выбрать подходящую по всем параметрам модель можно в нашем интернет-магазине.

На рисунке показаны расширительные баки и гидроаккумуляторы разного исполнения

С одной стороны бака расположен фланец. Он может выполнять две задачи: крепить резиновую мембрану к корпусу бачка; соединять гидроаккумулятор с водопроводом. На противоположной стороне вкручивается ниппель, являющийся аналогом, используемым на автомобильной шине. Именно через него с помощью обычного насоса можно закачивать воздух до требуемого значения. Если необходимо спустить воздух – достаточно нажать на клапан ниппеля.

Особый интерес представляет мембрана. Она может быть грушевидной, используется на горизонтальных моделях и плоской. Крепление у них разное. Плоская мембрана зажимается в средней части бака и не является разборной. Грушеобразную можно заменить, для этого достаточно отвинтить шесть болтов, крепящих фланец и вытащить ее.

Грушевидная мембрана

Работа гидроаккумулятора

Корпус бака (1) герметично заварен (2) и между грушей (4) и корпусом находится воздух под каким-то давлением. Горло такой мембраны надевается на корпус и прижимается фланцем (5). Поэтому груша сжата и в ней ничего нет. Когда бак подключают к водопроводу, то через штуцер (6) вода начинает поступать в гидроаккумулятор, наполняя грушу. При использовании плоской мембраны, разделяющей бак на две части, вода поступает в одну часть, а воздух находится в другой.

При поступлении воды давление внутри будет увеличиваться как со стороны воды, так и со стороны воздуха. Оно будет увеличиваться до тех пор, пока реле давления не сработает и не отключит насос. Если разбор воды в системе не происходит, давление будет оставаться на одном уровне. Когда воду начинают забирать, например, включив кран, давление воды будет падать, и воздух начнет выдавливать воду из гидроаккумулятора. Это будет происходить до тех пор, пока не сработает реле запуска, следящее за минимальным уровнем давления воды.

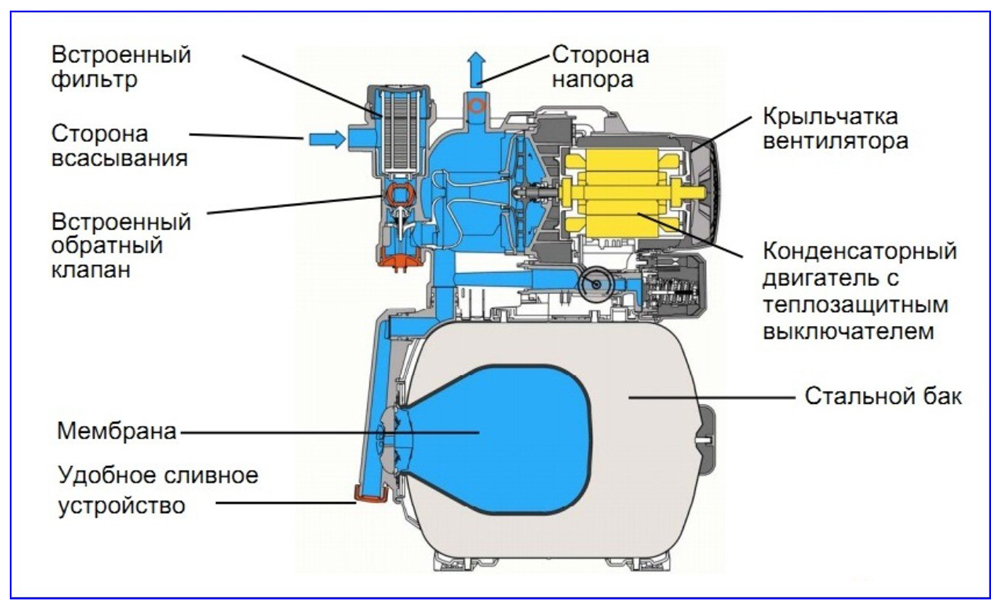

Бак в разрезе

Для закачивания и стравливания воздуха из корпуса бака применяют ниппель (8). У некоторых мембран предусмотрен хомут для крепления к корпусу бака (7).

Возможные неисправности

Несмотря на простоту конструкции неисправности все же возникают. Одни из них определяются сразу, о других можно судить лишь косвенно, обращая внимание на работу всей системы. Объединим их в один список:

• из емкости бежит вода;
• при включении насоса в баке слышен хлопок;
• насос включается чаще, чем должен;
• при разборе воды насос непрерывно включается и отключается.

Первая причина легко заметна. Важно определить – вода поступает в корпус из мембраны или через штуцер муфты. При протекании штуцера достаточно его подтянуть или добавить уплотнитель. Если влага проступает через корпус – это говорит о повреждении мембраны. В этом случае необходимо будет снять и разобрать гидроаккумулятор. Для этого отключают насос и закрывают краны, отсекающие бачок. Сливают воду из бака и отсоединяют от водопровода.

Снимают муфту, открутив шесть болтов

После чего отрывают горловину груши от корпуса и вытаскивают мембрану. Если имеется хомут, его также отсоединяют от корпуса.

Совет! Перед тем как вытаскивать грушу, необходимо заметить ее расположение. В дальнейшем, найдя место повреждения, следует осмотреть место корпуса, в районе которого обнаружена неисправность, и понять, почему такое произошло. Чаще всего это бывает из-за некачественной пайки шва. Что делать в этом случае будет рассказано дальше.

Неисправности, связанные с конструкцией или неправильным давлением

При появлении звука, напоминающего хлопок можно с уверенностью сказать, что давление в баке отрегулировано неправильно. Электронасос включается при срабатывании реле давления. Реле установлено на определенное значение. Что произойдет, если давление воздуха в баке будет больше, чем установлено на реле?

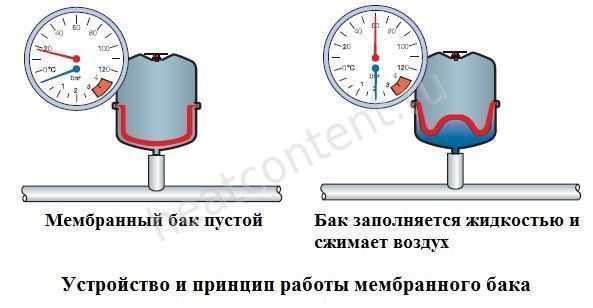

Показано, как быстро заполняется мембрана

В этом случае давление в системе будет плавно понижаться до тех пор, пока вода из груши не выйдет полностью. После этого давление резко упадет и включится насос. Быстрое поступление жидкости приведет к обсуждаемому шуму. О регулировке давления будет сказано ниже.

Другая неисправность – двигатель электронасоса стал включаться чаще. Это может происходить по двум причинам:

1. низкое давление в гидроаккумуляторе;
2. плохо сбалансировано давление на регуляторе.

В первом случае воздух быстро сжимается, так как чем меньше объем, тем быстрее происходит его сжатие. Это приводит к срабатыванию реле давления, отключающее подпитку. Также происходит и в обратном направлении: из-за малого объема воздуха давление быстро падает, что опять же приводит к срабатыванию реле.

Во втором случае на реле давления установлен слишком малый промежуток наименьшего и наибольшего значения срабатывания. То есть разбег давления, в котором работает подкачка, слишком мал, что приводит к частому его срабатыванию. В этом случае требуется регулировка.

Внешний вид одной из моделей реле давления

Последняя неисправность – беспрерывное включение подкачки при разборе воды. Такое происходит при отсутствии воздушного давления. Аккумуляция происходит только за счет воздуха, который значительно меняет свой объем от изменения давления. При его отсутствии вода наполняет всю полость емкости, а поскольку она плохо сжимается, то давление быстро растет. При разборе воды давление сразу падает, что и приводит к срабатыванию реле давления.

Устранение неисправностей

Из-за повреждения внешнего покрытия бака металл может разрушаться, что приведет к разгерметизации. Воздух из него выйдет, и частота включений электронасоса увеличится. Для устранения поломки емкость снимают, устраняют течь с помощью сварки.

Внимание! С внутренней стороны это место следует обязательно зашлифовать, иначе острые края могут порвать мембрану.

Внешнюю сторону защищают от коррозии с помощью окрашивания. Краску используют водостойкую.

Неправильный и правильный способ ремонта

Если при таком повреждении еще и порвалась груша, то вода будет вытекать из поврежденного места. Тогда, кроме заделки пробоины нужно будет поменять мембрану. При покупке подбирают замену такого же размера и формы.

Совет! Прежде чем устанавливать грушу на место, внутреннюю поверхность емкости осматривают на предмет отсутствия посторонних предметов (песка, окалины). Проверяют качество внутренней поверхности сварного шва, при необходимости шлифуют. Саму грушу натирают пудрой талька, так как при ее заполнении она растягивается и шоркает по внутренней поверхности емкости. Это относится только к горизонтальным моделям.

Регулировка давления воздуха

Это самое сложное и ответственное мероприятие. Чтобы правильно установить показатели, необходимо знать ряд особенностей водоснабжения:

• наивысшая точка подъема жидкости;
• какой напор в этой точке необходим;
• максимальный напор, который может выдать электронасос;
• минимальное значение, установленное на реле давления.

Схема проведения системы водоснабжения

Максимальная высота точки разбора жидкости поможет определить, сколько атмосфер должно быть в системе, чтобы из крана шла достаточно сильная струя. Обычно выбирают 1,5 атмосферы (ат) или бар. Измеряют расстояние между горизонтальной плоскостью, на которой расположен гидронасос и плоскостью, где расположен самый верхний кран или другое потребляющее устройство.

При повышении на 1 метр напор увеличивается на 0,1 атмосферы. Если разница в высоте составляет 10 метров, то необходимо, чтобы напор на электронасосе составлял 1,5 ат + 1 ат (10 метров умноженное на 0,1 ат) = 2,5 ат. Получается, что минимальное значение на реле будет составлять 2,5 ат.

Остается определить минимальное значение на гидроаккумуляторе. Для этого отнимают 0,2 ат и получается 2,3 ат. Такой показатель должен быть на манометре при отключенной от системы емкости. Максимальное значение будет зависеть от установленного значения на реле.

Один из видов манометра для проведения измерений

Чтобы проверить давление, закачать или спустить воздух необходимо снять защитную крышку. На разных моделях гидроаккумулятора она может быть либо с торца, либо недалеко от него. Удобно использовать автомобильный насос с манометром. Шланг насоса подсоединяют к ниппелю емкости и проверяют показания. При необходимости производят подкачку или стравливание, добиваясь нужного значения. Для стравливания достаточно нажать на клапан ниппеля, либо использовать устройство насоса.

Устранение других неисправностей

Частое включение электронасоса может происходить по двум причинам:

• недостаточно воздуха в баке аккумулятора;
• малый объем самой емкости.

Первая неисправность может быть связана с понижением температуры окружающей среды. Это может происходить в неотапливаемых помещениях в зимний период.

Осторожно! Если температура будет ниже нуля, это может вызвать замерзание жидкости. Поэтому водяные баки всегда располагают в теплом месте.

В этом случае требуется всего лишь подкачать воздух. Вторая неисправность проявляется сразу после установки системы.

Также воздух может уйти в водопровод через порванную мембрану. В этом случае насос будет непрестанно включаться и выключаться при разборе воды. Замена груши устранит проблему. Число неисправностей можно сократить, если проводить раз в 6 месяцев профилактические работы. В них включаются:

1. Внешний осмотр емкости. Проверяется отсутствие подтеков жидкости, отшелушивание краски, вмятин от ударов, царапин.
2. Проверка нижнего значения давления. Для этого обесточивают электронасос, бак отсоединяют от системы, сливают воду и производят замер с помощью манометра.

Совет! Если расход воды большой, то требуется установить гидроаккумулятор с большим объемом. Однако такой элемент стоит очень дорого. Выйти из положения можно, установив обыкновенную емкость необходимого объема. Причем она не обязательно должна быть закрытого типа, но в этом случае она должна находиться в самой верхней точке подачи воды.

Но если все же необходимо поставить аккумулятор, то можно установить в ряд несколько.

Использование нескольких гидроаккумуляторов иногда оправдано, особенно когда нет емкости нужного объема

Какие емкости используются в водоснабжении

На самом деле аккумуляторы, накапливающие жидкость, могут быть:

• с механическим накопителем энергии;
• с воздушным накопителем энергии.

Первые не нашли широкого применения из-за своей сложности и веса. В них используется пружина или груз которые запасают энергию при поступлении жидкости в корпус аппарата. Они инерционны, что мешает сглаживать гидроудар при включении насоса. Поэтому в основном используют воздух. Его преимущества перед другими накопителями энергии:

• большой запас энергии;
• малая инерционность;
• позволяет создавать различные конструкции;
• надежное и простое применение.

При сдавливании воздуха быстро происходит запас энергии, что позволяет использовать конструкции сравнительно небольшого объема. Воздух имеет малую инерционность, чем достигается хорошее поглощение гидроудара, после чего восстанавливается нормальное состояние. Для закачки и спуска воздуха не нужны сложные приспособления или специальные покрытия корпуса.

Использование воздушной смеси позволяет создавать приборы разной формы и размера

Конструктивно различают горизонтальные и вертикальные формы исполнения. В чем их разница?

Различия между горизонтальными и вертикальными формами

По устройству и принципу работы оба вида ничем не отличаются. Разница лишь в расположении бака, но это играет определенную роль в надежности мембраны. В моделях с горизонтальным расположением груши имеется существенный недостаток. При заполнении груши водой она начинает растягиваться, и нижняя ее часть начинает шоркать по внутренней части корпуса. Со временем в этом месте появляется потертость, и резина рвется. Даже использование талька не устраняет эту проблему.

Поэтому предпочтительнее использовать пневмогидробак вертикального исполнения. В основном баки с большим объемом изготавливаются именно вертикальной формы. Когда груша находится в подвешенном состоянии ее растяжение не сопряжено с трением о стенки сосуда – сжатый воздух, как подушка не дает резине соприкасаться с корпусом. Правда здесь тоже есть свой минус – при снижении уровня жидкости верхняя часть груши складывается, а при наполнении распрямляется, что приводит к износу.

Хомут для фиксации груши помогает удерживать ее в вертикальном положении

Важно! Гидроаккумулятор устанавливают таким образом, чтобы вода поступала снизу. Когда мембрана начнет трескаться, воздух не будет уходить в систему и агрегат продолжит работать.

Что может входить в водяную систему

Современные системы водоснабжения могут включать в себя различные дополнительные элементы, например, бойлер для подогрева воды. В этом случае необходимо установить дополнительно расширительный бак для водоснабжения. Зачем это нужно?

Когда система закачана и включается бойлер, он нагревает воду, а она, расширяясь, увеличивает давление. Чтобы защитить трубопровод и другие элементы системы устанавливают предохранительный клапан, который сбрасывает излишек давления. Постепенно уплотнители у него изнашиваются, и он начинает капать. Под ним образуется лужа и его придется менять.

Совет! Чтобы убедиться, срабатывает клапан или нет, к его выходному штуцеру прикрепляют трубочку и опускают в бутылку. Если вода в бутылке появилась, значит, произошел сброс.

Под рычагом находится сгон, на который можно легко надеть трубочку, если его нет – купить и ввернуть

Что делает гидробак? Он работает как обычный расширительный бачок. Когда жидкость в бойлере нагревается, она начинает расширяться. Излишек воды должен куда-то уходить, вот здесь и поможет этот бак. Внутри него также имеется мембрана – плоская или грушеобразная – не имеет значения. По сути, это тот же гидроаккумулятор, но стоит в цепи бойлера. При необходимости его можно переставить на цепь водонапорного насоса. Разница заключается в давлении воздуха. Если в цепи насоса показатель устанавливается на 0,2 бара ниже, то в цепи бойлера значение будет на 0,2 бара выше максимального значения установленного на реле давления насоса.

Разберемся, почему это так. Когда подача воды прекращается, манометр будет показывать максимальное значение. Вода холодная и имеет определенный объем, скомпенсированный пневмогидроаккумулятором, допустим, 3 ат. Если в расширителе манометр показывает давление воздуха 2,8 ат, то бак наполнится водой. При включении бойлера жидкость нагревается, а расширяться ей некуда, так как бак заполнен. Поэтому нужно накачивать воздух до 3,2 ат.

Схема подключения бойлера и расширителя

Когда расчет верен, тогда расширитель начнет наполняться только после начала работы бойлера.

Как рассчитать объем емкости

Емкости под воду имеют высокую цену, поэтому использовать слишком большие емкости будет расточительно, так как срок работы, в зависимости от эксплуатации может составлять всего несколько лет. Как подобрать гидроаккумулятор необходимого объема? Для этого необходимо знать следующие показатели:

• максимальное значение расхода воды;
• число допустимых включений электродвигателя в час;
• максимальное и минимальное давление, включающее и отключающее электронасос.

Расход жидкости может колебаться от времени года, но всегда выбирается самое большое значение. Измерить расход можно с помощью водяного счетчика или графиков. Число допустимых включений можно найти в паспорте или на шильдике (табличка на устройстве) электроприбора. Если такой записи нет – обратиться к производителю. В крайнем случае можно воспользоваться специальной таблицей, приведенной ниже.

С помощью этой формулы можно вычислить объем емкости

Последний пункт уже рассматривался, он зависит от используемого реле.

Объем расширительного бака рассчитывается иначе. Сначала определяется минимальное давление воздуха в расширительном баке. Максимальное значение указывается на расширителе или, если есть предохранительный клапан, то оно определяется по нему. Затем показатели вставляют в формулу: Dk = (Pv – Ps) / (Pv + 1). Обычно ответ составляет около 1/3 от общего объема резервуара.

Далее рассчитывается объем жидкости, входящей в систему бойлера. Определяется минимальная и максимальная температура жидкости. Минимальная будет соответствовать температуре, при которой включается бойлер, а максимальная – при которой он отключается. Например, минимальная температура равна 30, максимальная 50. Находим разницу, она составит 20 градусов. Определяем коэффициент расширения используемой жидкости и умножаем на 20, получим требуемый объем. Поскольку расширитель будет заполняться только на треть, умножаем на три. Это и будет общий объем расширителя.

По этой таблице можно найти коэффициент расширения воды

Советы, помогающие сделать правильную покупку

Если водопровод устанавливается с нуля, важно представлять работу всей системы. Основным элементом, от которого во многом зависит подбор аккумулятора – это электронасос. Самые дешевые – щеточные, но они и самые привередливые, следовательно, придется подбирать под них дорогую емкость.

Первый совет. Есть насосы с частотным преобразователем. Они самые дорогие, но требуют минимум гасящей емкости. Работают они с различной частотой в зависимости от разбора жидкости. То есть если включен один кран, то частота вращения вала будет минимальной, при увеличении разбора воды частота будет увеличиваться. Для таких электроприборов потребуется гидроаккумулятор совсем небольшой емкости, лишь для гашения гидроудара.

Второй совет. Раньше емкости для отопления и водопровода окрашивались в разные цвета, сегодня этот порядок нарушен и можно легко спутать одну конструкцию с другой. Чтобы этого не произошло, необходимо внимательно почитать шильдик. В первую очередь обращают внимание на максимальную температуру. Для отопления она будет составлять около 120 градусов, для водопровода не более 70 градусов. Также будут различаться и показатели давления. Для воды он будет больше, примерно 10 бар, для отопления примерно 1,5 бар.

Хотя в России нет распределения гидроаккумулятора на питьевую и прочую воду, некоторые фирмы для питья используют специальные емкости, их окрашивают в зеленый цвет. Отличие от обычной конструкции заключается в том, что груша омывается водой, не давая ей застаиваться. Следующий ролик именно об этом.

Третий совет. Приобретать товар лучше у известных производителей. Цена у них может быть несколько выше, но это будут изделия, имеющие гарантию качества. На цену также будет влиять расстояние от базы, самой торговой точки и способа доставки. Тем не менее некоторое представление о цене можно увидеть в приведенной таблице.

Внешний вид и особенности показаны в ролике.

Коротко о главном

Гидроаккумулятор служит для комфортной работы насоса. Утечка воздуха из него может быть связана с неправильным подбором или эксплуатацией емкости. Для регулировки давления необходимо снять заглушку с ниппеля и стравить или закачать воздух. Чтобы вытащить мембрану, отключают насос, снимают бак и откручивают болты на муфте.

Из приведенной таблицы видно, что такое изделие достаточно дорогое, вопрос: можно ли его заменить на простой открытый расширительный бак, установленный на чердаке частного дома?

Аккумуляторы для системы управления наземной скважиной и требований

Автор: DrillingFormulas.Com | 27 марта 2022 г. — 22:42 | 27 марта 2022 г. Контроль скважины

Просмотры сообщений: 2559

Аккумуляторная установка является одним из критических устройств управления скважиной, и ее основная цель состоит в том, чтобы снабжать насосы атмосферной жидкостью, а также хранить рабочую жидкость под высоким давлением для работы стека противовыбросового превентора. В этой статье мы узнаем о требованиях к критически важным компонентам аккумуляторной установки, включая аккумуляторы, резервуар, пневматический насос, насосы с электродвигателем, а также коллектор/клапан гидравлического управления и фитинги.

Оборудование систем управления наземными противовыбросовыми превенторами

Баллоны-аккумуляторы

Для хранения жидкости под высоким давлением аккумуляторы представляют собой сосуды под давлением (код ASME). В зависимости от требований, аккумуляторы могут быть самых разных типов, размеров, номинального давления и емкости. Чаще всего используются «поплавковые» и «баллонные» аккумуляторы шаровой или цилиндрической формы. Кроме того, они могут быть с верхней или нижней загрузкой.

Рисунок 1 – Бутылки-аккумуляторы

При нижней загрузке для обслуживания потребуется снять их с аккумуляторного блока. При верхней загрузке поплавок и баллон можно снять, пока они установлены на аккумуляторном блоке. Аккумуляторы обоих типов могут быть отремонтированы в полевых условиях без нарушения их клейма, когда это необходимо.

Резервуар-резервуар

Для хранения атмосферной жидкости в насосах высокого давления обычно предусмотрен прямоугольный резервуар. Раздел «Техническое обслуживание» может похвастаться смотровыми отверстиями, перегородками и отверстиями для слива/наполнения для устранения неполадок, а также стандартными инструкциями по очистке и наполнению. Резервуар должен быть в состоянии удвоить объем требуемой пригодной для использования жидкости.

Рисунок 2. Резервуар-резервуар

Аккумулятор Трубопровод и клапаны

В соединении аккумуляторов/гидравлического коллектора с нагнетательными линиями высокого давления насоса важную роль играют трубопроводы/клапаны. Для защиты аккумуляторов и предотвращения избыточного давления трубопровод должен состоять из запорных клапанов, трубы сортамента 80 или 160 (1 или 1 1/2 дюйма) и предохранительного клапана (3300 фунтов на кв. дюйм). Чтобы свести к минимуму утечки и сужения линии, цилиндрические аккумуляторы могут быть установлены на механически обработанных коллекторах.

Подробнее о 4-ходовом клапане > Работа 4-ходового клапана в накопительном блоке противовыбросового превентора (Koomey)

Рисунок 3. Клапан и трубопровод

Узел воздушного насоса

Для подачи рабочей жидкости под высоким давлением , один или несколько гидравлических насосов в узле воздушного насоса будут подключены (параллельно) к аккумулятору для системы управления противовыбросовым превентором.

Рисунок 4. Узел воздушного насоса

Узел электрического насоса

Приводимый в действие взрывозащищенным электродвигателем, электронасос в сборе всегда должен включать дуплексный (или тройной) возвратно-поступательный плунжерный насос. Для обеспечения подачи рабочей жидкости под высоким давлением в систему управления противовыбросовым превентором ее следует соединить с трубопроводом аккумулятора. Он доступен не только в различных диапазонах напряжения, но и в различных вариантах мощности.

Рисунок 6. Электронасос в сборе

Требования к аккумулятору

Общее

Баллоны-аккумуляторы представляют собой герметичные контейнеры, содержащие гидравлическую жидкость для использования в затворах противовыбросового превентора. Эти контейнеры хранят энергию в виде сжатого газообразного азота, который можно использовать для быстрого закрытия превентора. Обычно используются две емкости-аккумуляторы, включая «поплавок» и «сепаратор».

• Поплавковый – Для разделения гидравлической жидкости и газообразного азота используется плавающий поршень поплавкового типа.
Сепаратор
• — для разделения гидравлической жидкости и газообразного азота в сепараторе используется гибкая диафрагма.

Объемная вместимость

Все блоки закрытия противовыбросового превентора должны включать в себя емкости-аккумуляторы с достаточной объемной емкостью для производства достаточного полезного объема жидкости с отключенными насосами для закрытия максимум 4 плашек ПВП и кольцевого превентора в штабеле, а также достаточного объема, чтобы открыть клапан гидравлической дроссельной линии (HCR). Кроме того, конечное давление должно быть больше Минимальное рабочее давление (MOP) . Это относится к API STD53.

Между давлением на 200 фунтов на квадратный дюйм выше давления предварительной зарядки и рабочим давлением аккумулятора количество жидкости, извлекаемой из аккумулятора, считается « полезным объемом жидкости ». Рабочее давление гидроаккумулятора — это давление, при котором гидравлическая жидкость заправляется в гидроаккумуляторы.

Минимальное рабочее давление (MOP)

В соответствии с последним требованием стандарта API STD 53 от конца 2018 г. минимальное рабочее давление (MOP) определяется как минимальный перепад давления, необходимый для того, чтобы устройство успешно выполняло предназначенную ему функцию в конкретном среда. Если пакет противовыбросового превентора содержит срезной плашек без специального аккумулятора сдвига, расчетное МОР должно включать максимальное давление, необходимое для сдвига и герметизации трубы для этой операции. Однако, если в системе есть специальный накопитель сдвига, будут отдельные значения MOP: одно для срезных плашек, а другое для трубных плашек.

Требования к бутылкам API 16D

Система первичного аккумулятора должна быть сконструирована таким образом, чтобы потеря одного аккумулятора, блока или обоих не приводила к потере более 25% общей емкости системы. Чтобы уменьшить вероятность повреждения баллона, предварительное давление для аккумуляторов баллонного типа должно превышать 25% от гидравлического давления системы. Величина давления предварительной зарядки варьируется в зависимости от индивидуальных эксплуатационных потребностей оборудования и условий эксплуатации.

Время отклика

С точки зрения времени отклика, 30 секунд — это предел для замыкающего устройства, закрывающего каждый превентор тарана. Для годовых превенторов размером менее 18 3/4 дюймов время закрытия никогда не должно превышать 30 секунд; для кольцевых превенторов размером более 18 3/4 дюйма максимальное время составляет 45 секунд.

Требования к рабочему давлению и предварительной зарядке аккумуляторов

При эксплуатации баллона-аккумулятора давление никогда не должно превышать его номинальное рабочее давление. Во время первоначальной установки укупорочного устройства необходимо измерить предварительное давление каждого баллона-аккумулятора; это должно происходить на каждой скважине до того, как будет проведена регулировка там, где это необходимо. Для предварительной зарядки аккумулятора следует использовать только газообразный азот. Наконец, во время бурения скважин необходимо регулярно проверять давление предварительной заправки.

Требования к аккумулирующим клапанам, фитингам и манометрам

Клапаны должны быть установлены в многобутылочных аккумулирующих блоках, чтобы обеспечить их изоляцию. За исключением случаев, когда аккумуляторы изолированы для обслуживания, испытаний или транспортировки, запорный клапан должен иметь номинальное рабочее давление, по крайней мере, равное расчетному рабочему давлению системы, к которой он подключен, и должен находиться в открытом положении. При необходимости баллоны-аккумуляторы можно разместить в банках емкостью около 160 галлонов, минимум в двух банках.

На каждом блоке аккумуляторов должны быть предусмотрены соответствующие фитинги и клапаны, поскольку это позволяет прикрепить манометр без необходимости вывода из эксплуатации всех блоков аккумуляторов. Для установки всегда должен быть в наличии точный манометр для измерения давления предварительной зарядки аккумулятора.

Требования к насосу запорного узла

Требования к клапанам, фитингам, линиям и коллектору запорного узла

Требования к производительности насосов

Для выполнения операции в этом разделе в соответствии с требуемым стандартом каждый блок закрытия нуждается в достаточном количестве и размерах насосов. В зависимости от размера используемой трубы насосы должны быть в состоянии закрыть кольцевой превентор, в то время как накопительная система изолирована. Клапан дроссельной линии с гидравлическим приводом также должен быть открыт, и в течение примерно двух минут на манифольде запорного устройства должно быть достигнуто давление не менее 200 фунтов на квадратный дюйм выше предварительного заряда аккумулятора.

Требования к номинальному давлению насоса

Насосы должны быть установлены в каждом блоке закрытия для создания давления нагнетания, равного номинальному рабочему давлению блока закрытия.

Требуемая мощность насоса

Насосы запорного узла всегда должны иметь питание, чтобы при снижении давления в коллекторе запорного узла насосы включались автоматически; снижение давления должно быть ниже 90% от рабочего давления аккумулятора перед активацией.

На каждом замыкающем устройстве должны быть подготовлены два или три независимых источника питания, каждый из которых способен качать со скоростью, указанной в разделе «Требования к мощности насоса». Когда упоминаются системы питания с двойным источником, это относится к воздушным и электрическим системам в целом. Двойные воздушные или электрические системы приемлемы, но менее предпочтительны.

К системам с двойным источником питания относятся:

• Двойная воздушная и электрическая система = специальный воздушный компрессор для аккумулятора + электрический генератор буровой установки для работы электрического насоса
• Двойная воздушная система = специальный воздушный компрессор для аккумулятора + электрический генератор буровой установки для работы компрессора
• Двойная воздушная система = специальный воздушный компрессор для аккумулятора + резервуар для хранения воздуха, который отделен как от воздушных компрессоров буровой установки, так и от резервуара для хранения воздуха буровой установки обратными клапанами.
• Двойная электрическая система = одна электроэнергия от основного генератора + другая от резервного генератора (аварийный генератор)
• Двойной воздух/азот = специальный воздушный компрессор для аккумулятора + баллоны с газообразным азотом.
• Двойное электричество/азот = одна электрическая энергия от основного генератора + баллоны с газообразным азотом.

Если поверхностное давление упадет на 200 фунтов на квадратный дюйм ниже, чем первоначально ожидалось, и если пробуренная обсадная труба установлена ​​на глубине менее 500 футов в неглубоких скважинах, закрывающему устройству не потребуется резервный источник питания.

Требования к запорным клапанам, фитингам, линиям и коллекторам

Требуется номинальное давление Рабочее давление стека противовыбросового превентора (максимум до 3000 фунтов на квадратный дюйм), и он также должен быть изготовлен из стали. Для всех требований к испытательному давлению они доступны в API Spec 6A: Спецификация для устьевого оборудования. Сталь также должна использоваться для всех линий между противовыбросовым превентором и закрывающим устройством; если не стальной, то эквивалентный огнеупорный шланг с гибкостью. Для торцевых соединений номинальное давление дымовой трубы (до 3000 фунтов на квадратный дюйм) и номинальное рабочее давление должны быть равны.

Клапаны, фитинги и другие необходимые компоненты

При каждой установке должно быть установлено следующее;

• Достаточное количество обратных клапанов для каждого узла закрытия или запорных клапанов для отделения аккумуляторов и насосов узла закрытия от коллектора узла закрытия; это также должно обеспечить изоляцию регулятора кольцевого превентора.
• Полностью открывающийся клапан для каждого запорного устройства для подключения отдельного насоса рабочей жидкости, когда это необходимо.
• Клапан регулировки давления для каждого запорного узла, чтобы можно было вручную регулировать рабочее давление кольцевого превентора.
• Клапан регулирующий для каждого запорного узла для регулирования рабочего давления превенторов плашечного типа; они также должны быть оборудованы клапаном и перепускной линией, чтобы коллектор закрывающего устройства мог принимать полное давление аккумулятора, когда это необходимо.
• Точные манометры для каждого узла закрытия для индикации рабочего давления коллектора узла закрытия; по отношению к клапану регулирования давления кольцевого превентора могут иметь значение как ниже, так и выше по потоку.
• Полнопроходной пробковый клапан для каждого кольцевого превентора как на линии открытия, так и на линии закрытия. Эти клапаны должны быть не только в наличии, но и в открытом положении, когда они установлены рядом с самим превентором. При испытании рабочих линий с давлением более 1500 фунтов на квадратный дюйм открытое положение неприменимо, если кольцевой превентор вообще не поврежден.
• Все регулирующие клапаны закрывающего устройства должны быть промаркированы, чтобы показать положение клапанов, а также клапан штуцерной линии или превентор, на который работает каждый клапан. Во время буровых работ регулирующие клапаны противовыбросового превентора должны быть «открыты», а не «нейтральны» или «заблокированы». При нормальной работе клапан штуцерной линии должен быть закрыт. Во избежание случайного срабатывания регулирующий клапан, отвечающий за глухие гидроцилиндры, должен быть закрыт (поверх ручной рукоятки). Наконец, если дистанционное устройство активировано, ручка не должна быть закрыта до такой степени, что это остановит работу функции домкрата.

Требования к жидкости и объему закрывающего устройства

В качестве рабочей жидкости для управления закрывающим устройством следует использовать гидравлическое масло или пресную воду, содержащую смазку. Если жидкость закрывающего устройства содержит воду и ожидаемая температура окружающей среды ниже 32°F, необходимо добавить гликоль. Из-за вероятности повреждения пломбы некоторые вещества не рекомендуются для этой задачи; это включает масло для цепи, дизельное топливо, моторное масло и керосин. Емкость резервуара должна быть как минимум в 2 раза больше полезной жидкости, используемой в системе.

Расположение закрывающего устройства и требования к дистанционному управлению

Аккумулятору основного насоса требуется безопасное место для хранения, а также доступ в аварийной ситуации для всего персонала буровой установки. Кроме того, он должен предотвращать обратный поток в резервуар из рабочих линий и чрезмерный дренаж. Для компенсации обратного потока в замыкающих линиях, когда главный аккумулятор насоса расположен несколько ниже дымовой трубы превентора, может быть добавлен дополнительный объем аккумулятора.

Панели управления должны быть оборудованы каждой установкой, чтобы бурильщик мог управлять каждым регулирующим клапаном и противовыбросовым превентором из легкодоступного места; эта точка также должна находиться на некотором расстоянии от пола буровой.

Ссылки

Кормак, Д. (2007). Введение в расчеты управления скважиной для буровых работ. 1-е изд. Техас: Спрингер.

Крамптон, Х. (2010). Контроль скважины для заканчивания и внутрискважинных работ. 1-е изд. Техас: Издательство Персидского залива.

Грейс, Р. (2003). Справочник по противовыбросовым установкам и контролю скважин [recurso electronico]. 1-е изд. Paises Bajos: профессиональный паб Gulf.

Грейс Р. и Кадд Б. (1994). Усовершенствованный контроль выброса и скважины. 1-е изд. Хьюстон: Издательство Gulf.

Уотсон, Д., Бриттенхэм, Т. и Мур, П. (2003). Расширенный контроль скважины. 1-е изд. Ричардсон, Техас: Общество инженеров-нефтяников.

Поделись радостью

Традиционный метод накачивания аккумуляторов

дом  / Новости

Традиционный метод надувания аккумуляторов

66 Опубликовано администратор 1 марта 2018 г.

General можно использовать в соответствии с инструкциями по использованию аккумулятора и методом, который оборудование использует в инструкции, чтобы ввести метод для продолжения. Используйте надувной инструмент, чтобы заполнить аккумулятор азотом.

Инфлятор для аккумуляторов

Зарядка аккумулятора перед входом аккумулятора немного вверх, около 1/10 гидравлического масла в объем корпуса, для смазки, подсоедините один конец пневматических инструментов к клапану зарядки аккумулятора, другой конец подсоедините к баллону с азотом. .

Для сброса запорного клапана отрегулируйте его вынос, давление до 0,05-0,1 МПа, поверните ручки на пневматических инструментах, медленно откройте сердечник заправочного клапана, медленно азот, медленно откроется сборка сложенных подушек безопасности, сделайте Баллон постепенно расширяется, пока не закроется тарельчатый клапан. В этот момент скорость аэрации может быть увеличена и достигнуто требуемое давление наддува. Не накачивайте воздух в подушку безопасности сразу, чтобы избежать надувания воздушного шара в процессе надувания. Если давление воздуха в аккумуляторе высокое, система зарядки должна быть оснащена нагнетателем.

В этот момент другой конец надувного инструмента подключается к нагнетателю. Температура воздуха снижается, в процессе воздуха после завершения и достижения необходимого давления должно быть около 20 мин, стабильность температуры, например, повторное измерение давления накачивания и внесение необходимых исправлений, а затем закрытие заправочного клапана, разгрузка пневматических инструментов .

Аккумулятор должен быть проверен после проветривания 24 часов, нормальная работа в будущем также должна регулярно проверяться, проверьте, не протекает ли аккумулятор.

Предыдущая: Сертификация ASME Следующая: Профиль компании

Alibaba March expo

Уважаемый господин или госпожа! Мы очень рады сообщить вам, что Alibaba проводит онлайн-акцию. ..

Вам нравится?66

Подробнее

Электронная коммерция обычное предприятие.

По данным Главного управления народного правительства провинции Хэбэй по продвиже…

Вам нравится ?66

Подробнее

Отметить создание отделения партии

Утром 22 января 2018 года в нашей компании состоялось партийное отделение. Наш президент и г…

Вам нравится ?66

Подробнее

белорусских клиентов посещают нашу компанию.

  Компания по производству сосудов высокого давления Zhuolu, LTD.всегда придерживайтесь самого искреннего отношения к обслуживанию, мо…

Нравится ли вам ?66

Подробнее

корейских клиентов посетили компанию ZP.

8 января 2018 г. компания FLOWFORCE CO., LTD. из Южной Кореи посетила нашу компанию и проведе…

Вам нравится ?66

Подробнее

Сертификация ASME

Наша компания успешно получила сертификат ASME 22 декабря 2017 года.
