Как соединить много проводов в один
Содержание
- Учитесь у профессионалов: 2 метода соединения проводов: жесткий и мягкий варианты
- Как соединить два провода, если один очень жесткий
- Соединение двух гибких проводов
- Как правильно соединять провода: 4 основных способа
- Как выбрать способ соединения проводов
- Соединение проводов методом сварки
- Опрессовка соединений
- Соединение проводов с помощью сжима
- Способы соединения проводов
Учитесь у профессионалов: 2 метода соединения проводов: жесткий и мягкий варианты
Изучите два метода сращивания проводов, используемые нашим мастером-электриком.
Как соединить два провода, если один очень жесткий
Обрежьте кабель под углом, чтобы его конец был коническим, а не тупым. Оставьте провод, ближайший к точке среза, примерно на 7-8 см длиннее двух других проводов. Расправьте жесткий провод и сделайте маленькую петлю на конце.
Пропустите проволоку через петлю и оберните ее вокруг жесткого провода.
Начните наматывать изоленту на кабель, над соединением. Плотно заверните ленту по спирали, пока вы не наденете на провода. Каждая последовательная намотка перекрывает предыдущую, уменьшая вероятность того, что край ленты будет цепляться за что-то, когда вы протягиваете его через препятствия. Медная проволока не такая жесткая,, поэтому она, скорее всего, освободится от соединения в показанном стиле, поэтому с ней использовать этот способ не следует.
Соединение двух гибких проводов
Если вы используете медную проволоку в качестве рыболовного инструмента, используйте соединение Western Union. Начните с двух L, затем оберните каждый провод вокруг другого, не зацикливая их на себе. Шаг записи одинаков для обоих методов.
Как правильно соединять провода: 4 основных способа
Способы соединения проводов регламентируются Правилами устройства электроустановок. Согласно их последней редакции, для соединения могут использоваться следующие варианты:
- пайка;
- сварка;
- опрессовка;
- сжим.
Тем не менее у многих электриков до сих пор в ходу один из самых распространенных способов соединения – скрутка. По действующим правилам она не является законченным процессом, после нее должна следовать пайка, сварка или зажим. Далее метод пайки не приводится.
Как выбрать способ соединения проводов
Выбор оптимального варианта зависит не только от личных предпочтений мастера, но и от ряда других факторов. Например, при соединении алюминия и меди важно учитывать возможный процесс окисления. Также не все способы подходят для большого количества проводов в соединении. Оказывает влияние и нагрузка в цепи, сечение и количество жил и т. д.
Соединение проводов методом сваркиПо сравнению с пайкой сварка является еще более надежным методом соединения, но в качестве бытового способа используется редко, так как требует наличия сварочного аппарата, индивидуальных средств защиты и навыка проведения сварочных работ.
Техника сварки примерно такая же, как и в случае с пайкой, но перед процедурой необходимо взять свободные концы двух жил, расправить их и прижать параллельно друг к другу, чтобы лучше сформировался шарик расплава.
Сварка проводов считается одним из самых надежных способов соединения
Место сварки должно остыть естественным способом перед проведением изоляции. Опускание провода в холодную воду приводит к появлению микротрещин.
К недостаткам метода можно отнести:
- высокую стоимость оборудования;
- необходимость соответствующих навыков;
- временные затраты.
Опрессовка соединений
Опрессовка обеспечивает качественный монтаж и надежную изоляцию. Для данного метода используются специальные трубчатые гильзы, которые подбираются по размеру в зависимости от сечения провода. Соединение проводов таким способом требует наличия обжимного инструмента: клещей или обжимочного пресса.
Вариант опрессовки проводов
После разделки провода, то есть удаления изоляции и зачистки концов, на жилы наносится кварцево-вазелиновая паста, надевается соединитель и обжимается. Провода могут вставляться как с противоположных, так и с одной стороны.
При использовании качественного и профессионального инструмента обжать провод можно за один раз. После этого выполняется обычная изоляция места стыка.
Среди минусов способа можно отметить:
- невозможность использования соединителя повторно, так как он деформируется при опрессовке;
- соединить медный и алюминиевый провод таким способом возможно только при использовании специальной гильзы, которую сложно найти в продаже;
- занимает достаточно большое количество времени.
Соединение проводов с помощью сжима
Сжим проводов можно осуществлять различными способами, одни из которых более предпочтительны, другие – менее.
Соединительные изолирующие зажимы напоминают гильзы для опрессовки, с той разницей, что внутри них имеется стальная проволока, свернутая в спираль, которая защищает провода от окисления и плотно прижимает их друг к другу. Соединения технологичны, к тому же можно использовать зажимы разной расцветки, если провода не имеют цветовой маркировки, для того, чтобы отметить ноль, фазу и заземление.
Применение зажимов имеет ограничение по количеству соединяемых проводов: они подходят для двух проводов сечением 4 мм2 или четырех – сечением 1,5 мм2. Со временем пружина ослабевает, из-за чего увеличивается сопротивление и происходят потери напряжения в сети. Комбинировать провода из разных материалов при таком способе соединения невозможно.
С помощью короткого болта, трех шайб, гайки и изоленты можно быстро и без затрат соединить провода из любых материалов, но место стыка получается очень громоздким, поэтому такой вариант невозможно использовать в распределительной коробке.
Винтовые зажимы удобны для подключения светильников, розеток и выключателей. Они позволяют соединять медные и алюминиевые провода без дополнительной изоляции. К недостаткам можно отнести необходимость обслуживания соединений: винты нужно периодически подкручивать.
Использование современных клеммных колодок – наиболее простой, быстрый и удобный способ соединения проводов любого типа. За счет небольшого размера они легко помещаются в распределительную коробку, существуют разные варианты колодок для проводов с разными сечениями.
Они обеспечивают высокое качество соединения и высокую скорость монтажа. Из минусов можно отметить возможность низкого качества колодок, из-за чего могут возникать нарушения в сети. Работа с ними требует осторожности и внимательности, чтобы избежать повреждения проводов.
Клеммники обеспечивают простое, быстрое и надежное соединение
При выборе любого из перечисленных вариантов необходимо убедиться в безопасности и надежности электрической сети. Очень важно, чтобы ко всем соединениям проводов, независимо от способа их стыка, обеспечивался удобный доступ для осмотра и обслуживания в процессе эксплуатации.
Способы соединения проводов
2. Сварка. Это комбинированный вариант той же скрутки, но проваренной на конце. Такой вид скрутки подходит под нормы, и может применяться при электромонтаже.Сварку можно сделать при помощи трансформатора невысокого напряжения, или инвертора с малым током. В виде электрода при этом выступает графитовый стержень.
3. Винтовые клеммные зажимы типа ЗВИ 20. Делается не длинная скрутка, после чего на нее одевается зажим. Зажим имеет два винта, которые сжимают жилы между собой и прижимают их к корпусу. Но как и у любого винтового соединения , фиксация со временем может ослабнуть и потребуется подтяжка винтов. Такое соединение лучше применять в не нагруженные цепи со свободным доступом к распред-коробкам.
4. Колпачки СИЗ. Делается небольшая по длине скрутка и на нее наворачивается колпачок. Сам колпачок имеет внутри конусную упругую спираль, которая плотно обжимает провода, стягивая их в пучок. Соединение не перечит правилам, но на мой взгляд, не очень надежное. Подходит этот вид больше к не нагруженным цепям.
5. Клеммы типа WAGO. Есть как многоразовые клеммы так и одноразовые (вставил провод, назад уже не вытащить). Так же есть клеммы с двумя, тремя , четырьмя и пятью местами под провода. Производители заявляют, что клеммы способны выдерживать ток до 20 ампер, что довольно приличный показатель.
Идет много споров по поводу их применения и качества соединения. На мой взгляд их можно применять в не нагруженных цепях освещения и т.п. Серьезную нагрузку они не выдержат.
6. Опрессовка гильзами. Этот способ требует наличие специального инструмента(пресса) и гильз. Гильзы бывают медные (гм), алюминиевые (га) и луженые( гмл). Соединение получается не разборным и достаточно надежным. Нужно следить чтобы гильза была плотно набита проводами. Если количества соединяемых проводов для этого не хватает, то можно добить гильзу другими обрезками проводов.
7. Соединение многожильных (мягких) проводов. При соединении таких проводов главная цель- не повредить жилы. Клеммы типа WAGO (многоразовые) позволяют соединить такие провода. Жилы, после сжатия остаются целыми.
8.Соединение мягких проводов ЗВИ 20. Тут помимо зажима понадобятся наконечники и инструмент для их опрессовки. Без наконечников винтовыми зажимами многожильные провода соединять нельзя, так как винты легко пережимают (перекусывают) отдельные жилки провода.
Всем привет! Было много обсуждение как и чем лучше соединить провод, но в малом количестве. У меня задача соединить вместе шесть жил по 2,5 Какие могут быть варианты что бы надежно и на долго? Сейчас, временно, все на вагах, но «на века» слышал тут не рекомендуют. Интересует было ли у кого такое на практике соединить в распайке вместе 6 кабелей 3*2,5 какого размера должна быть коробка? Вообще что посоветуете? Заранее благодарю за ответы!
Витальян написал:
Интересует было ли у кого такое на практике соединить в распайке вместе 6 кабелей 3*2,5
Вообще без проблем.
Витальян написал:
какого размера должна быть коробка?
Зависит от того, откуда подходят кабели, в квадратной проще уложить соединения.
Витальян написал:
соединить в распайке вместе 6 кабелей 3*2,5 какого размера должна быть коробка
Зависит от длины скруток. Ведь надо не только скрутить, но ещё и уложить.
По опыту коробка 150х150 будет достаточной.
Витальян написал:
Какие могут быть варианты что бы надежно и на долго?
Основное правило не перегружать. На века: опрессовка, пайка, сварка.
Для опрессовки нужны гильзы и пресс, для пайки припой, флюс и мощный паяльник, для
сварки транс от 300 Вт 22012 и графит. Изоляция либо термоусадка либо ХБ.
Мдяяя))) видать придется менять мне коробочку. Сейчас она на потолке у меня 50*50, кабель заходит с трех сторон 1+1+4. По советам тут на форуме перешел на опрессовку, но у меня инструмент максимум на 10 гильзу. Хотелось бы без лишних затрат на покупку паяльника, сварки и т.д. Думал может что-то хитрое есть для таких случаев типа «орех» но видать придется звать электрика для разовой работы. Кстати не знаете какая гильза нужна для этого соединения? В ручную реально обжать? Просто думаю что дешевле вызвать электрика на три таких распайки или за эти же деньги купить себе инструмент и самому?
strider1978 написал:
Скрутка+пайка+отмывка+нормальная изоляция.
Ага, ага. Вообще без проблем. Нормально скрутить 6 концов по 2.5 квадрата уже геморрой, а тут еще и «отмывка»))
Витальян написал:
Думал может что-то хитрое есть для таких случаев типа «орех»
Просили на века. Сжим кабельный решение самое простое, но проблема в протяжке.
Любой контакт со временем ослабевает. Хотя столько домов стоит подключенных таким сжимом
и всё нормально.
Витальян написал:
Сейчас она на потолке у меня 50*50
Ради прикола попробуйте уложить кабели без разделки, а потом закрыть крышку.
Обычно в таких коробках делают комутацию выключатель + светильник. Всё просто,
вспомните детство: сложить всё в коробку так чтобы она закрылась. Считайте: три ореха
(Габаритный размер: 44×44×36 мм.) плюс 6 кабелей (пусть будут плоские
диаметр поперечного сечения: 10,3мм) плюс место под укладку. Вопрос ещё стоит не только всё запихнуть,
но потом с эксплуатацией не замаяться.
Витальян написал:
Просто думаю что дешевле вызвать электрика на три таких распайки или за эти же деньги купить себе инструмент и самому?
Сдается мне, что купить инструмент будет дешевле. Его если что, еще и продать потом можно будет.
Витальян написал:
У меня задача соединить вместе шесть жил по 2,5 Какие могут быть варианты что бы надежно и на долго? Сейчас, временно, все на вагах, но «на века» слышал тут не рекомендуют.
Витальян написал:
видать придется звать электрика для разовой работы. Кстати не знаете какая гильза нужна для этого соединения? В ручную реально обжать? Просто думаю что дешевле вызвать электрика на три таких распайки или за эти же деньги купить себе инструмент и самому?
Зависит от аппетитов электрика, но, кмк, инструмент в хозяйстве всегда пригодится (если считаете иначе – пишите в л/с).
Вот фото, определите, сколько проводов 2,5мм2 (не измерял сечение, все от строителей) влезло в ГМЛ 16мм2:
ZooZoo , это точно на века?
ZooZoo написал:
определите, сколько проводов 2,5мм2 (не измерял сечение, все от строителей) влезло в ГМЛ 16мм2:
Не понял вашего вопроса.
Я про ваги на фото.
Сечение 2,5 мм 2 это D 1,78 мм
А я про то, что все обжал в ГМЛ и забыл.
ZooZoo , тады сори. А размеры коробки?
Там не РК была, а к/к шириной 100мм. В нем что угодно можно соединить и т.д.
ZooZoo , Не совсем понял(( судя по фото Вы 7 жил 16-ой потом обжали? У меня 4 жилы 2,5 в 10 ГЛМ не умещаются, в чем я неправ?
Витальян написал:
судя по фото Вы 7 жил 16-ой потом обжали?
Истинно так
Витальян написал:
У меня 4 жилы 2,5 в 10 ГЛМ не умещаются, в чем я неправ?
Ну, наверное, ГМЛ 10 и 16 все-таки разнятся?
А также (как я выше заметил) я не проверял сечение тех проводников, что были заявлены как 2,5мм2.
Витальян написал:
Было много обсуждение как и чем лучше соединить провод, но в малом количестве.
По сути ОСКОРБЛЯЯ форумчан неоднократно и много обсуждавших виды контактных соединений, например УВАЖАЕМОГО Камикадзе , который ПОДРОБНЕЙ ВСЕХ на просторах Русскоязычного интернета описал разные виды контактных соединений!
Это не говоря про НАРУШЕНИЕ правил форума в которых пишется прежде чем создавать тему нужно почитать форум на предмет наличия обсуждения того что Вас интерисует.
Витальян написал:
У меня задача соединить вместе шесть жил по 2,5 Какие могут быть варианты что бы надежно и на долго?
Сварка, пайка, в ИДЕАЛЕ их комбинация, в крайнем случае обжим, если в комбинации с пайкой то тоже ИДЕАЛЬНО , я например в сильноточных цепях наконечники НШВ(И) после обжатия пропаиваю с торца так как классическое оконцевание НШВ(И) в сильноточных цепях не относится к лучшим решениям, в самом крайнем случае зажим под два винта одновременно!
Для подстраховки можете под 4 винта одновресменно.
В ссылке ниже, в слудующем моём сообщении в той теме, фото где пайкой соединено 7 жил 2,5 мм2, сделал сразу «на коленке» после прочтения сообщения что непонятно как соединить 7 жил 2,5 мм2 пайкой, чтоб показать, что если руки мастеровые то ни чего сложного нет.
Витальян написал:
Сейчас, временно, все на вагах, но «на века» слышал тут не рекомендуют.
Плоско пружинные клеммы, так называемые без винтовые, самозажимные, выпускаемые WAGO, We >ни по нормам по контактным соединениям, ни по здравому смыслу, ни по инстинкту самосохранения НЕЛЬЗЯ использовать в распределительных, установочных коробках, щитах, розетках, про что уже давно подробней всех предупреждаю на просторах Русскоязычного интернета, например на этом форуме в теме Чем лучше соединить медную моножилу в коробке.
!
В теме Клеммники Ваго в пластиковых кабель-каналах дополнял, что самозажимные, без винтовые, плоско пружинные клеммы НЕЛЬЗЯ ставить даже на группы освещения с автоматом 1А, так как они не выдержат импульсный ток, который выдержит жила! То есть проводники подключенные через такую клемму по сути получается подключены через ПЛАВКУЮ вставку! Что впоследствии подтвердил случай описанный на аналогичном форуме в теме !
Плоско пружинные клеммы, так называемые без винтовые, самозажимные, советуют, используют в стационарной проводке только не понимающие в электо/пожаро безопасности или УМЫШЛЕННО халтурщики , так как в разы, а иногда и на порядки удобней, быстрей монтировать контактные соединения!
САМОЗАЖИМНЫЕ, БЕЗ ВИНТОВЫЕ, ПЛОСКО ПРУЖИННЫЕ КЛЕММЫ ХУЖЕ ДАЖЕ СКРУТКИ.
Витальян написал:
Сейчас она на потолке у меня 50*50, кабель заходит с трех сторон 1+1+4.
Пластиковая распределительная коробка, пластиковая гофра прводки за подвесным, натяжным потолком, в полостях денги на ветер и УХУДШЕНИЕ пожарной стойкости помещения!
Оптимально за подвесным, натяжным потолком, в полостях делать без коробок НАДЕЖНЫЕ контактные соединения и ХОРОШО заизолировать!
Если делать распределительные коробки за подвесным, натяжным потолком, в полостях, то стальные!
Так же за подвесным, особенно натяжным потолком, в полостях пластиковый крепеж проводки не относится к лучшим решениям!
НАДЕЖНЕЙ и дешевле пластикового крепежа проводки остатки жил класс гибкости 1 от проводки!
Где на виду и требеутся эстетика, крепех стальной!
Витальян написал:
Кстати не знаете какая гильза нужна для этого соединения?
Нужно пробовать, у одного и того же производителя кабеля, гильз часто размеры не постоянны.
Витальян написал:
Просто думаю что дешевле вызвать электрика на три таких распайки или за эти же деньги купить себе инструмент и самому?
Если тратится на инструмент то на паяльних, дешевле и выше вероятность что потом пригодится в быту.
В первую очередь вы должны понимать, что в разных условиях могут применяться различные типы соединений. И их выбор зависит от конкретно поставленной задачи.
Например, соединять провода малых сечений до 2,5мм2 в компактной распредкоробке, гораздо удобнее клеммниками или зажимами. А вот если речь идет о штробе или кабельном канале, то здесь уже на первое место выходят гильзы.
Рассмотрим три наиболее простых и одновременно надежных вида соединений.
Начнем с соединения типа СИЗ. Расшифровывается он как:
- Соединительный
- Изолирующий
- Зажим
По виду напоминает простой колпачок. Бывает разных цветов.
В этот колпачок вставляются жилы и скручиваются между собой.
Как делать правильно, сначала скрутить жилы и после этого одеть колпачок или закручивать их непосредственно самим СИЗом, подробно рассматривается в статье “Колпачок СИЗ для скрутки проводов.”
В итоге, благодаря СИЗу у вас получается старая добрая скрутка, только сразу же защищенная и изолированная.
Вдобавок ко всему, с подпружиненным контактом, который не дает ей ослабнуть.
Кроме того, этот процесс можно слегка автоматизировать, применив насадку под СИЗы для шуруповерта. Об этом также рассказывается в вышеприведенной статье.
Следующий вид – это клеммники Wago. Они также бывают разных размеров, и под разное количество соединяемых проводов – два, три, пять, восемь.
Ими можно стыковать между собой как моножилы, так и многопроволочные провода.
Для многопроволочных, у зажима должна быть защелка-флажок, которая в открытом состоянии без труда позволяет вставить провод и зажать его внутри после защелкивания.
Эти клеммники в домашней проводке по заявлению производителя спокойно выдерживают нагрузку до 24А (свет, розетки).
Попадаются отдельные компактные экземпляры и на 32А-41А.
Вот наиболее популярные типы зажимов Wago, их маркировка, характеристики и под какое сечение рассчитаны:
Есть еще и промышленная серия под сечения кабелей до 95мм2. Клеммы у них действительно большие, но принцип работы практически такой же, что и у маленьких.
Когда замеряешь нагрузку на таких зажимах, с величиной тока более 200А, и при этом видишь, что ничего не горит и не греется, у многих пропадают сомнения в продукции Wago.
Если у вас зажимы Ваго оригинальные, а не китайская подделка, и при этом линия защищена автоматическим выключателем с правильно подобранной уставкой, то такой вид соединения по праву можно назвать самым простым, современным и удобным в монтаже.
Нарушите какое-либо из вышеприведенных условий и результат будет вполне закономерным.
Поэтому не нужно ставить wago на 24А и при этом защищать такую проводку автоматом на 25А. Контакт в этом случае при перегрузке у вас выгорит.
Всегда правильно подбирайте именно клеммники ваго.
Также есть достаточно старый вид соединения, типа клеммных колодок. ЗВИ – зажим винтовой изолированный.
С виду это очень простое винтовое подключение проводов между собой. Опять же бывает под разные сечения и разнообразных форм.
Вот их технические характеристики (ток, сечение, размеры, крутящий момент винтов):
Однако ЗВИ имеет ряд существенных недостатков, из-за которых его нельзя назвать самым удачным и надежным соединением.
В основном таким способом можно соединить только два провода друг с другом. Если конечно специально не выбирать большие колодки и не пихать туда по несколько жил. Что делать не рекомендуется.
Такое винтовое подключение хорошо подходит для моножил, а вот для многопроволочных гибких проводов – нет.
Для гибких проводов вам придется их прессовать наконечниками НШВИ и нести дополнительные затраты.
В сети можно найти видеоролики, где в качестве эксперимента микроомметром замеряются переходные сопротивления на разных типах соединений.
Зачастую попадается ситуация, когда необходимо соединить медный проводник с алюминиевым. Так как химические свойства меди и алюминия разные, то прямой контакт между ними, при доступе кислорода приводит к окислению. Нередко даже медные контакты на автоматических выключателях подвержены такому явлению.
Образуется оксидная пленка, возрастает сопротивление, происходит нагрев. Здесь рекомендуется применять 3 варианта, чтобы этого избежать:
- болт + гайка со стальными шайбами
Они убирают прямой контакт между алюминием и медью. Связь происходит через сталь.
- специальные клеммники Wago с пастой
Контакты разведены между собой по отдельным ячейкам, плюс паста предотвращает доступ воздуха и не дает развиваться процессу окисления.
- использование медно-алюминиевых переходных гильз ГМА
Третий простой способ соединения проводников это опрессовка гильзами.
Для стыковки медных проводов чаще всего применяют гильзы ГМЛ. Расшифровывается как:
- Гильза
- Медная
- Луженная
Для соединения чисто алюминиевых – ГА (гильза алюминиевая):
Для перехода с меди на алюминий специальные переходные ГАМ:
Что из себя представляет способ опрессовки? Все достаточно просто.
Берете два проводника, зачищаете на необходимое расстояние.
После этого с каждой стороны гильзы проводники вставляются во внутрь, и все это дело обжимается пресс-клещами.
При очевидной простоте, есть в этой процедуре несколько правил и нюансов, при не соблюдении которых можно легко испортить, казалось бы, надежный контакт. Читайте об этих ошибках и правилах как их избежать в статьях ”5 правил опрессовки” и ”Обжим изолированных наконечников, гильз и клемм”.
Для работы с проводниками больших сечений 35мм2-240мм2 используется гидравлический пресс.
До сечений 35мм2 можно применять и механический с большим размахом ручек.
Гильзу нужно обжимать от двух до четырех раз, в зависимости от сечения провода и длины трубки.
Самое важное в этой работе – это правильно подобрать размер гильзы.
А еще таким образом можно соединить в одной точке одновременно несколько проводников. При этом будет использована всего одна гильза.
Главное полностью заполнить ее внутренне пространство.
Если вы обжимаете одновременно три проводника, и у вас внутри остались еще пустоты, то нужно это свободное пространство ”забить” дополнительными кусочками того же провода, либо проводниками меньшего сечения.
Только после этого можно прессовать.
После обжатия такое соединение требуется заизолировать. Удобнее всего это сделать термоусаживаемой трубкой ТУТ.
Есть трубки с клеевой основой. При нагреве такой клей вытекает наружу и обеспечивает герметичность соединения.
Изолирование при помощи термотрубки также довольно простой процесс. При отсутствии газовой горелки или фена, для малых сечений достаточно даже зажигалки.
Опрессовка гильзованием является одним из самых универсальных и надежных соединений, особенно при необходимости наращивания кабеля, в том числе вводного.
Изоляция при этом получается практически равноценной основной, при использовании еще и внешней трубки ТУТ в качестве кожуха.
Помимо всех вышеприведенных способов соединения есть еще два вида, которые опытные электрики по праву считают самыми надежными.
- электрическая сварка
- пайка проводов
Однако такой вид стыковки никак нельзя отнести к простым. Он требует наличия специального оборудования, которого даже у 90% электриков зачастую нет в наличии.
Да и не всегда даже с его помощью можно соединить алюминиевый моножильный провод с гибким медным многопроволочным. Кроме того, вы навсегда оказываетесь привязаны к розетке или удлинителю.
А если поблизости вообще нет ни напряжения, ни генератора? Подробнее
При этом элементарные пресс-клещи наоборот, у 90% эл.монтажников как раз таки присутствуют. Не обязательно для этого приобретать самые дорогие и навороченные.
Например, аккумуляторные. Удобно конечно, ходи и только кнопочку нажимай.
Со своей задачей опрессовки хорошо справляются и китайские собратья. Причем весь процесс по времени занимает не более 1 минуты.
Соединение проводов на клеммах и на «скрутках».
Главная О ремонте Преимущества соединений проводов на клеммах перед соединениями на «скрутках».
Допустим вы самостоятельно занимаетесь ремонтом ванной комнаты. Вы завели кабель в ванную, либо решили использовать старый существующий. Далее вам необходимо запитать от этого кабеля, например розетку, светильник над зеркалом, вентилятор, потолочные светильники — т. е. необходимо выполнить несколько соединений. В любом случае делаем соединения проводов в распределительной коробке. Но теперь вопрос — как? Каким способом? Существует два наиболее распространенных способа:
1. Скручиванием;
2. На клеммах.
Рассмотрим особенности обоих способов. При скручивании проводов важно не повредить (не надрезать) сам металл провода при снятии изоляции. Потому что при последующем скручивании возможен надлом провода в месте надреза. А надлом это уменьшение сечения, которое вызывает нагрев провода , расплавление изоляции и как следствие замыкание. Далее так же
Если этого не обеспесить возможен нагрев провода в месте скрутки и как следствие опять же— замыкание. Но главный недостаток этого способа в том, что он пригоден только для соединения одножильных проводов. Сделать качественное надежное соединение многожильных проводов методом скручивания — в принципе не возможно!
Фото 1. Виды клемм
При соединении на клеммах аккуратно зачистить провод тоже важно. Но если вы слегка заденете жилу ножом ничего страшного не произойдет — в дальнейшем вам не придется ее гнуть, увеличивая вероятность надлома. (Лучше конечно же снимать изоляцию устройством для зачистки проводов. Но так как в домашних условиях обычно такого устройства не бывает, то можно воспользоваться и обычным ножом.) Все что вам останется — вставить провода в клемму и ваше соединение готово! Клеммы бывают на винтах, самозажимные и с рычагом (см. фото 1). Клемма на винтах это устаревшее устройство и его лучше не использовать.
Дело в том что для соединения проводов с сечением жил 1,5 -2 кв. мм необходимы маленькие винтовые клеммы. И зажимающие винты в этих клеммах тоже очень маленькие — 2 — 2,5 мм в диаметре. По этому при затяжке такого винта очень легко сорвать резьбу, причем вы этого срыва можете не почувствовать. А между тем , соединение окажется слабым и вы уже догадываетесь к чему это может привести. Да, к замыканию!
Самозажимные клеммы и клеммы с рычагом не требуют ни каких дополнительных действий, которые требуют контроля. Соединение проводов делается быстро и надежно! Отличаются эти два вида клемм друг от друга тем что клеммами с рычагом можно соединять многожильные, одножильные и те и другие провода одновременно. А самозажимными клеммами можно соединить только одножильные провода.
Более общее описание электромонтажных работ во время ремонта ванной комнаты смотрите здесь.

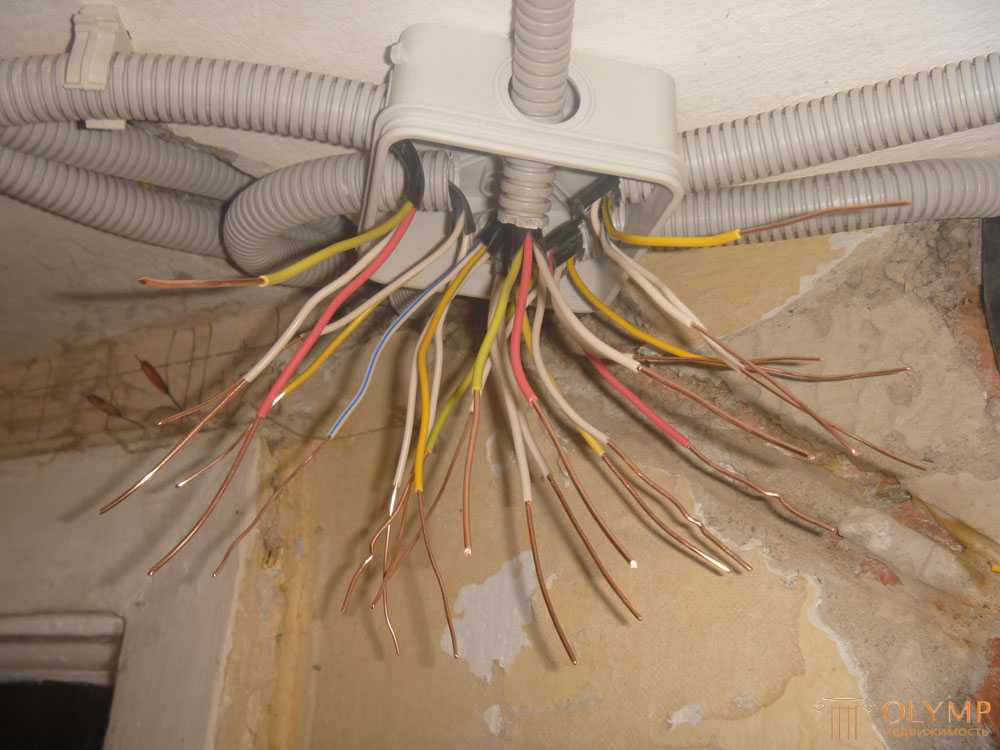

Проводка— Как я могу соединить все эти провода вместе?
Пытаюсь установить светильник и мне нужно соединить все эти провода вместе, но они разного размера и их много.
Я думал сделать следующее:
- Обрезать, чтобы они были одинакового размера
- Зачищать по одной
- Попробуй собрать все вместе и скрутить
Это лучший подход?
Дополнительная информация: Это люстра из китая, я не ожидал, что потребуется столько труда, чтобы ее собрать.
Эти провода идут от ламп (LED G5 220v), их около 30 штук, и инструкции просят нас соединить все провода вместе, по цветам, есть красные провода (как на картинке ниже) и синие провода. Проблема в том, что проводов так много, что их сложно соединить вместе.
- проводка
- светильник
2
При таком количестве проводов лучше всего соединить их группами, а затем соединить группы вместе.
Вы можете спаять их группами, по одному новому проводу от каждой группы. Затем припаяйте новые провода вместе. Убедитесь, что вы положили соответствующую изоляцию на соединениях.
Термоусадка намного лучше изоляционной ленты.
Или много клемм Wago или других клеммников, если у вас есть место.
Это типично для дешевых вещей, которые мы видим из далеких стран. Приспособление не имеет рейтинга безопасности и должно быть установлено в наших системах питания переменного тока. Если бы это было так, им пришлось бы предлагать решение проблемы «много проводов».
Его нужно отправить обратно, так как они знали, что обкрадывают вас, когда продавали его вам.
Если вы настаиваете на его сохранении, лучше всего преобразовать его в низковольтный, чтобы он работал от 12 вольт постоянного тока или максимум 24 вольта, и переключить лампочки на низковольтные. Поместите источник питания постоянного тока из списка в потолочную розетку.
0
Вы правы, это много работы и убогий дизайн.
Зачистите провода еще дальше (открывая вдвое большую часть проводника), скрутите их все вместе и припаяйте.
Вам понадобится высокотемпературный утюг и много флюса, чтобы припой полностью прилипал ко всем проводам. Закройте его большой проволочной гайкой и обмотайте изолентой сверху донизу, чтобы предотвратить короткое замыкание.
Альтернативой пайке может быть большой обжимной соединитель. Зачистите проводники еще дальше, вставьте их все в обжимной разъем и будьте готовы оголить изо всех сил. Любые ослабленные провода могут оторваться, а в худшем случае плохой контакт может привести к перегреву. Рекомендуем покрыть их антиоксидантным составом (Noalox).
Другая идея состоит в том, чтобы изготовить клеммную колодку с винтовыми зажимами, но она будет очень длинной и может не поместиться в приспособление.
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
Могу ли я соединить 5 горячих проводов вместе в одной проволочной гайке?
» Каталог домашней электропроводки
» Руководство по электропроводке в жилых домах
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Ответ положительный, если вы используете гайку подходящего размера для размера проводов, которые вы сращиваете. Чтобы помочь вам выбрать проволочную гайку правильного размера…. |
| ||||
youtube.com/embed/0HejcqtVPTg?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»> Электрика Вопрос от Линды о сращивании проводов
[ad#block]Вопрос: Могу ли я соединить 5 горячих проводов вместе в одной гайке?
Ответ Дейва:
Спасибо за вопрос по электрике, Линда. На самом деле это очень хороший вопрос. Ответ — да, если вы используете гайку для проволоки подходящего размера для размера проводов, которые вы сращиваете. Я обнаружил, что плотное скручивание зачищенной части проводов, а затем обрезка проводов в верхней части обеспечивает хорошее соединение, и проволочная гайка держится намного лучше.
Убедитесь, что цепь ВЫКЛЮЧЕНА!
Следующие ссылки помогут вам ответить на вопрос об электричестве:
Электрический провод для дома
Для получения дополнительной информации о электрической схеме 220 В
Электрическая схема 220 В
Эта ссылка полезна домовладельцу4 Самостоятельно электрика
Не пропустите следующие ресурсы: Видеоинструкции
Видеоматериалы по электрике
Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Для получения наилучших результатов обратитесь к лицензированному подрядчику по электротехнике.
Найдите подрядчика по электроснабжению в вашем районе
Вам также может быть полезно следующее:
| ||||
youtube.com/embed/QaQFZtOxGQg?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»>
| ||||||||
Электрикатные коды. …и многое другое. Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Categories: Разное  Author alexxlabPosted on No comment on Как соединить много проводов в один: ✅ Как соединить много проводов в одинКак соединить много проводов в один: ✅ Как соединить много проводов в одинЭти неоднозначные скрутки. Как правильно соединять проводаМожно ли использовать этот способ контактного соединения проводов или лучше взять на вооружение другие варианты? Разобрались в этом непростом вопросе вместе с экспертом, руководителем команды «ЭлектроТок» Никитой Худяковым.Что такое скрутка проводовКлассическая скрутка кабеля — это простейший способ соединения: очистил провода от изоляции, сложил их вместе, закрутил пассатижами в плотную спираль-косичку — и готово, можно включать свет. Прямого запрета на скрутки проводов в действующих нормативах и стандартах нет. Что говорит законСвернуть
В «Правилах устройства электроустановок» (вот их актуальные версии с платным и бесплатным доступом) в п. 2.1.21 говорится: «Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. Единого мнения по поводу скруток не существует и среди профессионалов. Одни электромонтажники утверждают, что использовать их нельзя. Другие возражают: это едва ли не самый надежный тип соединения, если делать их правильно. Чем опасна обычная скрутка
В многоквартирном доме со скрытой проводкой, где соединения расположены в несгораемых полостях, это приведет к отказу розетки или светильника — неприятно, но пережить можно. Но электромонтаж на скрутках в деревянном загородном доме, в производственном помещении или гараже — зло абсолютное. Вероятность контакта с влагой и сгораемыми материалами здесь значительно выше. А линейный или входной автомат на вводном электрощите может «не заметить» локального перегрева поврежденного контакта и не предотвратить возгорание. Как правильно соединять проводаЧтобы скрутка стала безопасной, провода нужно правильно соединить, а затем сварить, пропаять или опрессовать. Как сделать скрутку правильно:
Затем скрученные проводники соединяются в «монолит». Сварное соединениеСварка скруток — это самый сложный вид соединения проводов, подходит исключительно для профессиональных мастеров. Как это сделатьСвернуть
Качественно обваренная скрутка — очень плотная, каждая жила сварена воедино. При размотке скрутки капля не разматывается и выдерживает усилие на разрыв.
Соединение пайкойПайка — идеальный способ соединения многожильных проводов в условиях небольшого ремонта. Дает возможность соединить алюминиевые провода (нужен специальный кислотный флюс для пайки алюминия), моножильный и многожильный медный провод или сделать ответвление. Работа это кропотливая, требует аккуратности, не предполагает высокой производительности и потому не подходит для масштабных электромонтажных работ. Скрученные провода аккуратно пропаиваются паяльником. Чтобы соединение было надежным, необходимо предварительно смыть пленку окислов кислотным флюсом или канифолью. Важно: паять провод заземления запрещено! Опрессовка проводовЭто самый распространенный метод соединения. По качеству он не уступает сварке, но выполнить опрессовку проводов куда проще. Как это делаетсяСвернуть
Также опрессовка — единственный допустимый метод наращивания проводов. Как это выполняется
Винтовые клеммники (клеммные колодки)Применяются для медных проводов в монтажных коробках, обеспечивают разборное соединение. В одно отверстие винтовой клеммной колодки допустимо вставлять лишь один конец. Соединение на винтовые клеммы — это подвижное соединение, так как в процессе эксплуатации кабельные жилы под воздействием тока то нагреваются, то остывают. Также винтовые клеммы неустойчивы к перегревам и часто плавятся, выводя из строя электропроводку в квартире.
Самозажимные клеммники WAGOПозволяют собрать от двух до восьми проводов. Бывают двух видов:
Самозажимные клеммы можно использовать только как временный вариант или в монтажных коробках с прямым доступом. Они идеально подходят для пусконаладочных работ и временных сборок. #ремонт #розетки и выключатели #строительство #УЗО #частая ошибка #электрика #электропроводка 09.02.2022 Cколько проводов можно скручивать в одну скруткуВ настоящее время, простая скрутка проводов как вид соединения в электрике — запрещена. Но при этом, она нередко используется для большей надежности контакта при других вариантах соединений, например при сваркае проводников. Ранее я уже рассказывал о всех разрешенных способах соединения проводов при монтаже электропроводки. Для по-настоящему надежного и долговечного соединения, которое пройдёт любую проверку, обязательно выбирайте один из них. Сейчас же я подробнее расскажу о том, сколько проводов можно скручивать вместе. Официальных нормативов, которые бы ограничивали количество проводов в одной скрутке нет.
И, при желании, можно скручивать вместе хоть 50 жил, но делать этого я крайне не рекомендую, сейчас расскажу почему. Многие профессиональные электромонтажники, скажут вам буквально следующее: «Правильная скрутка медных проводов, при прокладке электрики, сама по себе достаточно надежна и без использования дополнительных сжимов, сварки, клеммников или гильз». И вы обязательно услышите истории из практики, когда вскрывается распределительная коробка в квартире, которой несколько десятков лет, а там соединения выполнены через обычные скрутки. При этом они, как и вся остальная электропроводка, в состоянии близком к идеальному. Этому есть простое объяснение — правильная скрутка проводов, подразумевает равномерную их свивку, с нужным усилием, достаточной длины, с использованием правильной изоляции и т. Всё это в комплексе даёт надежный долговечный контакт, который не требует дополнительных ревизий для протягивания. Именно поэтому было принято решение запретить все скрутки при соединении проводов. Остальные методы гораздо легче контролируются и прощают некоторые ошибки при монтаже. Таким образом повышается общая безопасность электрики. По этой же причине есть и ограничение по количеству проводов, которые можно скручивать в одну скрутку. Добиться качественной скрутки большого количества жил проводов без опыта практически невозможно. Сколько проводов должно быть в скруткеЧаще всего, рекомендуется собирать не более 6ти жил сечением 2,5мм.кв. в одну скрутку, а лучше, особенно если мало опыта, не более 4х. Проводников сечением 1.5мм.кв., используемых для освещения, можно взять и больше. А кабели, идущие на электроплиту, с сечением жил 6мм.кв, как вы понимаете даже шесть штук аккуратно соединить на скрутку без опыта очень тяжело. Чтоб не заучивать максимально рекомендованное для скруток количество проводов: Есть простое правило: Суммарное сечение всех жил в скрутке не должно превышать 16 мм.кв, а общее количество проводов 6ти штук Стандартные распределительные коробки, чаще всего имеют до 6ти мест ввода кабеля, соответственно скруток с большим количеством проводников обычно не получается. Еще одно простое объяснение ограничению максимального количества жил следующее – большее их количество просто не позволит качественно ухватить их инструментом при работе. Поэтомуо я рекомендую не скручивать более 6 проводов одновременно. Но, при определенной сноровке и сильных руках, либо при использовании различных приспособлений, можно в редких случаях свивать до 8 штук. Ниже представлена таблица, в которой указано рекомендованное максимальное количество проводов в одной скрутке, для разных сечений кабеля:
Всегда лучше сделать дополнительную распределительную коробку, чем получить некачественное соединение, которое затем доставит вам массу проблем. И еще раз хочу напомнить, официально, простая скрутка в электрике запрещена и используется лишь в комплексе с другими методами соединения – сжимом, сваркой и т.д. Я уверен, что найдётся масса людей, которая скажет, что с легкостью качественно скручивает и большее количество жил, и получаемое соединение максимально надежно. Я спорить с этим не стану, более того, в моей практике приходилось делать и такое (я проводники всегда свариваю, после скрутки). Ярким примером этого, может быть статья о наращивании вводного кабеля в квартиру, где скручивалось 3 провода по 6мм.кв. При применении определенных технологий это возможно, но делать это постоянно я не советую, используйте такую возможность лишь как исключение. А как считаете вы? Расскажите о своём опыте монтажа скруток и максимального количество проводов, которые получается сделать качественно. Особенно интересует мнение начинающих электриков, которые решили сделать проводку в квартире или на даче. Проводка— Как соединить несколько проводов шины питания вместе?спросил Изменено 2 года, 10 месяцев назад Просмотрено 2к раз \$\начало группы\$ Я работаю над проектом, в котором используется источник питания 12 В, башенный свет, понижающий преобразователь и Raspberry Pi. Я делаю прототип на макетной плате, но мне нужен постоянный дом в корпусе. Какой хороший способ соединить вместе все плюсовые провода и все провода заземления? Я пытался использовать соединительные разъемы Wago, но они больше подходят для «электрических» схем, чем для более тонких электронных схем. Существует ли наилучшая практика соединения нескольких рельсовых проводов между платами?
\$\конечная группа\$ \$\начало группы\$ Клеммные колодки чаще всего используются для соединения косичек, но в паре требуется сплошной провод для соединения одной стороны винтовых клемм последовательной цепью, а затем к источнику. _______|________|___|___ Шинные соединители имеют тенденцию быть излишними $ REF 7 грузовых сторон на опору, но эта дешевая 2,80 $ REF 2,30 $ (5)
Крепление на FR4, дерево или эквивалент. \$\конечная группа\$ 2 \$\начало группы\$ Я думаю, вы ищете «шоколадный блок», также известный как клеммная колодка. Вы можете объединить все клеммы одним отрезком провода с одной стороны в винтовые клеммы, а затем присоединить отдельные силовые провода к другой стороне: (Изображение с сайта Screwfix.com.) Между клеммами есть отверстия который вы можете использовать, чтобы прикрепить его к чему-то. Кроме того, он легко разрезается между клеммами с помощью канцелярского ножа. Это дешево. Лучше всего использовать наконечники на концах проводов, если они имеют многожильные проводники. То же самое можно сделать и с соединительными полосками для бирок. \$\конечная группа\$ \$\начало группы\$ Для фактического соединения 3+ проводов/узлов вместе (а не только для соединения отдельных наборов из двух) вы можете использовать обычные клеммные колодки с винтовыми зажимами вместе с «полосой», которая соединяет соединения. Блок и полоса продаются вместе или по отдельности. (Изображение с ebay.com) Вы также можете просто обжать свои провода вместе с клеммами, чтобы они работали как красная полоса выше. \$\конечная группа\$ Зарегистрируйтесь или войдите в системуЗарегистрируйтесь с помощью Google Зарегистрироваться через Facebook Зарегистрируйтесь, используя электронную почту и пароль Опубликовать как гостьЭлектронная почта Требуется, но не отображается Опубликовать как гостьЭлектронная почта Требуется, но не отображается Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie Проводка— Как я могу соединить все эти провода вместе? Пытаюсь установить светильник и мне нужно соединить все эти провода вместе, но они разного размера и их много. Я думал сделать следующее:
Это лучший подход? Дополнительная информация: Это люстра из китая, я не ожидал, что потребуется столько труда, чтобы ее собрать. Эти провода идут от ламп(LED G5 220v), лампочек ~30 и инструкции просят соединить все провода вместе, по цветам, есть красные провода(как на картинке ниже) а также синие провода. Проблема в том, что проводов так много, что их сложно соединить вместе.
2 При таком количестве проводов лучше соединить их группами, а затем соединить группы вместе. Вы можете спаять их группами, по одному новому проводу от каждой группы. Затем припаяйте новые провода вместе. Убедитесь, что вы положили соответствующую изоляцию на соединениях. Или много клемм Wago, или других клеммников, если у вас есть место. Это типично для дешевых вещей, которые мы видим из далеких стран. Приспособление не имеет рейтинга безопасности и должно быть установлено в наших системах питания переменного тока. Если бы это было так, им пришлось бы предлагать решение проблемы «много проводов». Его нужно отправить обратно, так как они знали, что обкрадывают вас, когда продавали его вам. Если вы настаиваете на его сохранении, лучше всего преобразовать его в низковольтный, чтобы он работал от 12 вольт постоянного тока или максимум 24 вольта, и переключить лампочки на низковольтные. Поставь внесен в список Блок питания постоянного тока в потолочной розетке. 0 Вы правы, это много работы и убогий дизайн. Зачистите провода еще дальше (открывая вдвое большую часть проводника), скрутите их все вместе и припаяйте. Добавить комментарий | ||||||||||||||||||||||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
Вот как это можно сделать.
Опрессовку можно использовать в соединительных коробках.
За счет этого металл то расширяется, то сжимается, происходит ослабевание зажима. Винты необходимо периодически подкручивать, соответственно, данное соединение должно быть всегда в доступе..jpg)
Этими клеммами хорошо соединять моножильные провода. Многожильные можно, если они пропаяны припоем.
Более того, вы узнаете простое правило, следуя которому легко определите нужное количество проводов любого сечения для скрутки.
д.
Кабели с таким сечением применяются в квартирах для розеточных групп.
и соедините все контакты сплошным проводом заземления AWG 16.
Их можно легко обрезать до желаемого количества клемм.
Термоусадка намного лучше изоляционной ленты.
