Как сварить печку на отработке: Печь на отработке своими руками из баллона – чертежи, схемы, видео

печь капельница, капельная печка из газового баллона, как сделать, чертеж

Особенности устройства печей-капельниц

Состоят такие агрегаты из корпуса прямоугольной или цилиндрической формы. Внутри его располагается топочное отделение, в нижней части которого помещена емкость, предназначенная для отработанного масла, и отверстия, обеспечивающие приток воздуха.

После нагревания топливо испаряется, а далее пары соединяются с воздухом, имеющимся в камере. Образовавшаяся смесь в результате конвекции направляется вверх по топке, где сгорая, выделяет значительное количество тепла.

В верхнюю часть капельной печи на отработке при желании встраивают водяной или воздушный теплообменник, в результате чего появляется возможность равномернее и лучше обогреть помещение или обустроить контур для снабжения горячей водой.

Капельная подача происходит по металлической трубке, которую подводят к масляному испарителю. Второй ее конец выводят наружу и гибким шлангом подключают к баку. В верхнем отделении капельного типа печи на отработке располагается дымовой патрубок, который подсоединяют к дымоходу.

Температура в верхней части агрегата, даже при наличии теплообменника не маленькая, поэтому дымоходную систему нужно монтировать в соответствии с противопожарными правилами. Специалисты не рекомендуют изготавливать такую конструкцию в открытом варианте, поскольку масло может воспламеняться.

Самодельная печь на отработке: как сделать своими руками

Любое масло, которые осталось после отработки, не обязательно утилизировать. Оно может послужить отличным топливом для печки. Конструкция не является сложной, поэтому печь на отработанном масле можно сделать самостоятельно.

Принцип работы печки на отработанном масле довольно прост. Под действием розжига загораются топливные отходы, тем самым нагревая печь. Выделяется тепло, которое отапливает помещение.

Чаще всего в качестве растопки печи применяется отработанное автомобильное масло. Подойдет как дизельное, так и моторное. Но это не единственный вариант доступного топлива. Для растопки печи вполне подойдет кондитерское и растительное масла.

Можно сделать несколько видов отопительных систем на отработанном масле своими руками:

• буржуйка;
• капельница;
• горелка Бабингтона.

Изготовление каждой из них имеет несколько нюансов.

Печки-буржуйки часто делают самостоятельно, так как их конструкция очень проста. Но при этом у них самый большой расход топлива – около 2 литров в час.

Печку-капельницу можно сделать как из трубы, так и из старого газового баллона. На дне устройства размещается чаша с розжигом. Постепенно подается масло. Воздух, попадающий в печку, нагревается. Такая печь может давать до 15 кВт тепла.

Горелка Бабингтона отличается от других печей тем, что подача топлива осуществляется благодаря насосу. В отличие от других печей, работающих на отработанном масле, горелка Бабингтона будет хорошо отапливать помещение даже при наличии большого количества примесей в горючем веществе.

Предлагаем ознакомиться Снип 2 01 01 82 статус

Каждую из таких печей можно сконструировать самостоятельно.

Буржуйка

Буржуйка, или же печка прямого действия, является одной из самых простых конструкций. Она состоит из двух камер сгорания, соединяющей трубки и дымоотвода.

Самодельная буржуйка

Для создания буржуйки понадобятся два контейнера из металла. Можно сделать их самостоятельно при помощи сварки. Буржуйка может быть любой формы, но предпочтительней сделать овальные контейнеры, так как теплоотдача у них будет выше.

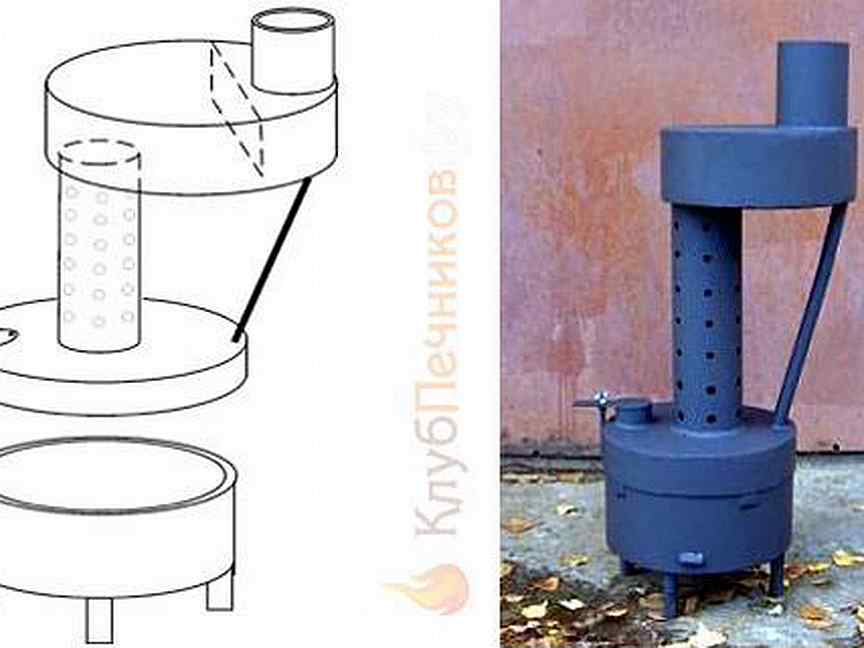

Конструкция буржуйки, работающей на отработанном масле

Из плотного листа стали необходимо сделать устойчивые ножки. Их следует приварить к нижнему контейнеру.

Нижний бак будет использоваться для отработанного масла, поэтому стоит сделать его более крупных размеров, чем верхний. Сверху контейнера следует сделать небольшое отверстие для заливки топлива и розжига смеси.

Обязательно сконструируйте заслонку, так как при использовании отработанного масла и процессе горения нижний бак должен быть полностью герметичным.

После на конструкцию устанавливается контейнер для вторичного сгорания. Температура во втором баке значительно выше, так как в нем происходит горение газово-воздушной смеси. Желательно для удобства делать во втором баке съемную крышку.

Последнее, что необходимо для создания буржуйки – это присоединить дымоход к верхнему баку.

Сборочный чертеж буржуйки

Если немного видоизменить конструкцию классической буржуйки, можно сделать универсальную печь, которая будет работать не только на отработанном топливе, но также и от розжига твердых материалов.

Для этого необходимо сделать несколько дополнительных элементов. При розжиге дров труба должна быть герметичной, поэтому из стали нужно сделать четыре пластины, которые смогут закрывать трубу от проникания воздуха. Для этого следует сделать на трубе несколько креплений для болтов, чтобы можно было с легкостью прикрутить дополнительные элементы.

На основании нижнего бака размещается колосник или стальная решетка. Необходимо сконструировать дополнительный контейнер, который будет размещаться в нижнем баке. Необходимо сделать так, чтобы контейнер можно было с легкостью установить через съемный верх печки. Именно он будет служить резервуаром для отработанного масла.

Чем больше съемных элементов будет в буржуйке, тем легче почистить печь после использования отработанного масла. Также стоит с осторожностью обращаться с печкой.

Лучше всего использовать машинное масло, при этом оно должно постоять. Масло, которое слили из машины несколько часов назад, будет плохо гореть.

Капельница из трубы

Устройство печки-капельницы из трубы с нижней подачей топлива

Печка-капельница, работающая на отработанном масле, расходует масло экономнее, чем буржуйка.

Это связано с тем, что горючее поступает в печь постепенно. Принцип работы печки-капельницы довольно прост. За счет испарений в чаше розжига, теплый воздух циркулирует по трубе и обогревает помещение.

Делать печку-капельницу необходимо пошагово, соблюдая правильные размеры:

1. Для корпуса капельницы из трубы необходима труба диаметром в 21 сантиметр. Толщина стенки трубы должна быть не менее одного сантиметра. Высота – 78 сантиметров. Дно изготавливается из стального листа. Толщина стали должна быть от 5 миллиметров. Необходимо вырезать дно, учитывая толщину трубы, и приварить его к конструкции. На дне необходимо разместить чашу для розжига. Ножки печки можно сделать из любого материала. Например, подойдут широкие болты.
2. В трубе необходимо проделать отверстие. Расстояние от него до дна конструкции должно составить минимум 7 сантиметров. Через это отверстие можно будет наблюдать за работой печки, а также дополнительно разжигать чашу. Отверстие должно закрываться при помощи дверцы. Для этого из листа стали или остатков трубы необходимо сделать небольшую дверцу. Чтобы она закрывалась герметично, следует по периметру прикрепить шнур из асбеста.
3. С обратной стороны от отверстия приваривается труба. Ее диаметр – 10 сантиметров. Толщина трубы должна быть не менее 4 миллиметров. Данная труба будет служить для отвода дыма.
4. Крышка конструкции также делается из листового металла. Для этого необходимо вырезать круг диаметром в 22, 8 сантиметров. По краю привариваются стенки шириной в 4 сантиметра. Следует сделать два отверстия. Одно сверху крышки диаметром в 9 сантиметров. Другое должно размещаться сбоку и быть не более 2 сантиметров. На второе отверстие понадобится сделать дверцу, также необходимо будет использовать асбестовый шнур для герметичности. Маленькое отверстие будет выполнять функцию смотрового окошка.
5. Следующим шагом является создание трубы для подачи воздуха. Для этого необходима стальная труба длиной в 76 сантиметров и диаметром в 9 сантиметров. В трубе необходимо будет сделать несколько отверстий диаметром в пол сантиметра, отступив от края трубы 0,5 сантиметра. Должно получиться 9 отверстий, размещенных по окружности. Еще через пол сантиметра – 8 отверстий диаметром в 4 миллиметра. Через такой же промежуток следует сделать 9 отверстий по 3 миллиметра. При помощи болгарки вырезается 9 тонких прорезей в 3 сантиметра. На другом конце трубы делается отверстие диаметром в 1 сантиметр, через которое будет вставлять трубка для подачи топлива.
6. Трубка для подачи топлива должна быть небольшой, диаметром всего в 1 сантиметр. Длину и изгиб следует делать таким образом, чтобы топливо из резервуара могло постепенно поступать в печь.
7. Трубки для подачи воздуха и топлива необходимо приварить к крышке печи.
8. Дымоход следует делать, учитывая возможности помещения. Высота трубы дымохода должна быть не менее, чем 4 метра. Дымоход должен быть прямым, без изогнутых участков.

Капельница из трубы — схема сборки

Печка-капельница расходует в час всего 1-1,5 литра отработанного масла. Этого достаточно, чтобы отопить помещение объемом до 150 м3.

Предлагаем ознакомиться Гидроизоляция мансардного окна своими руками

Из чего делают печи-капельницы

Благодаря тому, что агрегат данного типа имеет простое устройство, из листа железа, газового баллона и использованной бочки можно собрать своими руками печку на отработке капельного типа. Единственное требование к ним – это наличие стенки толщиной минимум 4 миллиметра, иначе при работе корпус поведет. Проверенный чертеж печи на отработке из газового баллона поможет правильно и быстро собрать печь.

Наиболее простым и одновременно надежным способом является сборка печки из газового баллона, поскольку он имеет прочный корпус и способен выдерживать высокое давление и нагрев до большой температуры.

Кроме этого, его размеры подходят для агрегата, способного обогреть помещение гаража, мастерской или небольшого дачного домика. Если аккуратно сварить такую печку, она получится безопасной, ее можно будет легко чистить и топить.

Отличия и особенности

Главным отличием капельной печи от подобных теплоносителей, работающих на отработанном масле, является то, что внутри топливной камеры находится перфорированная труба, через которую происходит подача воздуха на горение. По маслопроводу поступает отработка, которая потом капает в емкость для сжигания. Предварительный разогрев происходит с помощью топливной трубки, проложенной в дожигателе. Такая печь функционирует либо за счет тяги в дымоходе, либо с помощью вентилятора, что повышает отдачу тепла, при этом не увеличивая расход горючего. На схеме видно, как работает капельная печь:

Так как в чашу горючее поступает небольшими дозами, а труба с отверстиями находится в железном корпусе, печь на отработке капельного типа можно считать вполне безопасным для эксплуатации устройством. Она также обладает рядом неоспоримых достоинств:

• За один час расходуется не более 1,5л топлива
• В масло может добавляться антифриз или вода
• Топливо сжигается эффективно, о чем свидетельствует бездымный выхлоп наружу
• Для принудительного наддува воздуха нет особых требований к высоте дымохода
• Отсутствие дыма в помещении

Некоторые владельцы предпочитают добавлять к стандартной конструкции дополнительные элементы для повышения уровня безопасности или превращают её в котел. Также можно сварить печь с водяным контуром в виде змеевика, чтобы тепло направлялось в несколько регистров одновременно.

Материалы

Чтобы собрать своими руками печь капельницу на отработке нужно подготовить:

• газовый 50-литровый баллон б/у с целым корпусом;
• металлическую двухметровую трубу диаметром100 миллиметровс толщиной стенки не меньше3,5 миллиметров;
• для теплообменника и прочих мелких деталей — остатки равнополочного металлического уголка толщиной 40 –50 миллиметров;
• лист 4-миллиметровой стали или его обрезки нужного размера;
• тормозной диск из чугуна от автомобиля, можно б/у;
• баллон из-под фреона обычного размера с игольчатым вентилем;
• полуметровую полудюймовую металлическую трубу;
• шланг требуемого размера, который подойдет для насадки на трубу ½ дюйма и к нему хомуты;
• шаровый вентиль на полдюйма;
• дверные петли и задвижку для топочной дверцы.

Кроме этого, нужны трубы определенного сечения и канальный вентилятор для сборки воздушного теплообменника. Можно воспользоваться гофтрубой или комплектующими изделиями для дымохода. Чтобы результат получился качественным, следует воспользоваться чертежами печки из газового баллона на отработке.

Работа по подготовке баллона

Даже после продолжительного проветривания в газовом баллоне остается конденсат. Для его удаления нужно снять вентиль и редуктор и оставить на свежем воздухе на несколько суток.

Затем в дне баллона просверливают отверстие. Чтобы не искрило, сверло смачивают маслом. Поскольку отверстие в толстом металле сделать непросто, работу лучше начинать со сверлом маленького диаметра, а потом его можно увеличить до 10 –16 миллиметров.

Дальше баллон наполняют водой и через 24 часа ее сливают. Поскольку конденсат обладает неприятным резким запахом, его следует аккуратно выливать подальше от жилья. Процедуру при необходимости повторяют.

Корпус печки

Поможет в создании печи на отработке из газового баллона чертеж.

Работу выполняют в определенной последовательности:

• Баллон зрительно делят на две части, при этом, верхняя должна составлять 2/3 высоты, а нижняя — 1/3. В каждой вырезают проемы, у которых ширина приблизительно равна 1/4 окружности.
• Для того, чтобы получились отверстия, пользуются болгаркой. Нужно сделать максимально ровный срез. В дальнейшем куски металла используют для изготовления дверок.
• Чтобы удалить остатки конденсата, баллон дополнительно промывают из шланга водой под напором.
• Отсеки печи капельницы на отработке разделяют при помощи металлической вставки. Ее вырезают по размеру баллона из листовой стали.
• Получившийся круг послужит дном для камеры сгорания паров отработки. Она получится большого объема, что позволит использовать для топки агрегата дрова или брикеты и при необходимости сжигать в ней бытовой мусор. Дно примеряют и подгоняют его под нужный размер.
• Для изготовления горелки используют 20-сантиметровый отрезок трубы сечением100 миллиметров. В нем делают отверстия диаметром10 миллиметров, пользуясь дрелью и сверлом по металлу. Их нужно расположить в шахматном порядке по всей окружности до середины горелки. Изнутри трубу шлифуют, не оставляя заусенцев.

• Горелку помещают в дно верхней части, проварив стык сварочным аппаратом.
• Сделанную деталь монтируют в корпус агрегата между камерами вниз частью с перфорацией. Отверстия нужны для подсоса воздуха.
• Чтобы выполнить поддон для отработки, служащий дном нижней камеры, используют тормозной диск нужного размера. К его низу приваривают заглушку для закрытия отверстия, вырезанную из листа 4-миллиметрового металла.
• Из этого же листа изготавливают верхнюю крышку, имеющую проем. Его форма должна позволить приварить ответную часть горелки, обеспечив воздуху доступ.
• Когда собирают своими руками печь на отработке капельного типа, с крышкой соединяют сваркой низ горелки из куска 100-миллиметровой трубы длиной10 сантиметров.
• Чтобы состыковать части горелки, задействуют муфту, которую можно выполнить самостоятельно из 100-миллиметровой трубы, разрезанной вдоль и немного разогнутой. Муфта позволяет сделать горелку разъемной. Ее можно будет поднять, достать поддон, очистить его от масла и удалить сажу с верха камеры и горелки.

Список популярных моделей печей

Большой спрос на установки, функционирующие с отработкой, порождает предложения на рынке. Хорошим качеством изделий может похвастаться компания Belamos – производство Германия и Россия. Также можно выделить следующие варианты для эффективного отопления:

Не пропустите: Как правильно топить печь углем в доме — основные правила и особенности топки

Емеля – калорифер на отработке с потребляемой мощностью 40 Вт, способна отапливать до 200 кв.м.;

Тепламос нт 612 – позиционируется как гаражная и подходит для небольших помещений;

Жар 25 – подходит для воздушного отопления горячим паром;

Master wa 33 – используется для обогрева промышленных помещений;

Поларус – агрегаты от компании Polarus имеют функцию регулировки мощности от 20 до 60 кВт;

Euronord at 306 – капельная конструкция с вентилятором обдува радиального типа;

Тайфун – отопительный прибор для гаражей, автосервисов и мастерских, тепловая мощность составляет от 4 кВт до 15 кВт;

Елочка – подходят для отопления малых помещений;

Thermobile at 306 – производство из России, для эксплуатации используется техническое или дизельное топливо;

Kronburg d15 – удобный прибор по доступной цене, использующий машинное масло;

Multeat plus – изделия производства из Новосибирска, отличаются бездымным сгоранием топливной смеси.

Некоторые модели фирмы Беламос уместно использовать для бани, они не дымят черным дымом, если придерживаться всех правил применения. Хорошо показали себя изделия Став из России. Об особенностях использований устройств многие пользователи узнают из форума Термопортал: печи разнообразных производителей тщательно обсуждаются их владельцами, выделяя плюсы и минусы.

Отдельно можно выделить булерьян – устройство функционирует в комбинации дров и масла. Чтобы переделать модель, можно организовать дверку в передней части установки для добавления жидкого компонента, а также смастерить резервуар. Печка Жучка отлично подходит для обогрева автосервиса, так как имеет небольшие размеры и малый расход топлива.

Готовые установки на отработке или модели, сделанные своими руками выгодны в использовании: они позволяют сэкономить средства, имеют небольшой расход ресурса и доступную стоимость. Сделать агрегат самостоятельно не составит труда, а прослужит такая модель долгое время.

Подача отработанного масла

Поступление топлива в собранную своими руками капельную печь на отработке осуществляется из внешнего бака с использованием настраиваемой капельницы. В данном случае в качестве ее задействуют бывший в употреблении баллон из-под фреона, у которого должен быть исправен игольчатый клапан.

Последовательность процесса как сделать капельницу для печки, выглядит следующим образом:

1. В баллоне из-под фреона, в нижнем отсеке изготавливают отверстие такого размера, чтобы в конструкцию было удобно наливать отработку из любой емкости. На него при желании помещают сетку грубой очистки. Бак нужно располагать выше агрегата, поэтому к его корпусу приваривают специальный кронштейн. Шланг подсоединяют к вентилю баллона хомутом.
2. В корпусе вырезают отверстие со стороны монтажа бака для масла, его диаметр должен соответствовать полудюймовой трубе для подачи отработки, которую нужно будет закрепить.
3. Отрезав кусок трубы определенной длины, на одном его конце нарезают резьбу, а другой срезают под таким узлом, чтобы струйка масла попадала прямо в проем поддона.
4. Трубу приваривают к корпусу, а образовавшийся шов зачищают.
5. На конец трубки, имеющей резьбу, накручивают шаровый вентиль. В процессе сборки к нему подсоединяют сгон с надетым шлангом для масла.

Конструкция и принцип работы отопительного устройства

В основе лежит принцип работы керогаза. Это нагревательный прибор, использующий для получения тепловой энергии пары керосина и воздуха.

Состоит отопительный прибор из следующих блоков:

1. Нижний отсек. Сваривается из листовой стали 4 мм. Обязательно имеет круглую форму. Через заслонку внутрь идет воздух, который нужен для процесса горения. Если дверцу полностью закрыть, то горение постепенно прекратится.
2. Крышка с отверстием.
3. Средний отсек. Это перфорированная труба. Отверстия необходимы для неограниченного поступления воздуха. Для изготовления этой и остальных частей берут металл 5,5 мм и толще.
4. Верхний отсек.
5. Дымоход. Служит для отвода продуктов сгорания. Длина трубы — от 4 метров, оптимально — 5–7 метров. Допускаются наклонные участки до 45 °С, повышающие эффективность отопительного оборудования. Но чем большим будет наклон, тем больше осядет сажи. Горизонтальных участков быть не должно, верхняя часть направляется только вертикально. Для изготовления этой части печи берут несгораемые материалы — жесть, медь, нержавеющую сталь. Дымоход устанавливается в верхней части корпуса. Желательно, чтобы он отделялся — это упрощает обслуживание.

Детали сваривают между собой сплошным швом.

Схема печи

Эффективность отопления повышает система обдува. Также к верхней части трубы, соединяющей верхнюю и нижнюю камеру, приваривают мелкие трубы. При этом повышается теплоотдача, а верхняя камера нагревается меньше. Также на верхний модуль иногда наваривают вертикальные ребра.

Работает установка так. В нижний отсек заливают масло, и при помощи фитиля поджигают. После закипания верхнего слоя загорается пар. Создается турбулентность, заменяющая дроссель и закручивающая вихрем газы. Так горящие пары попадают в перфорированную, где под действие кислорода происходит окисление. В этой камера температура доходит до 800°С и более. Азот приобретает большую активность, чем кислород, возникает много ядовитых соединений азота и углерода.

Стандартная и модернизированная модель печи с наваренными ребрами и трубами

В верхней части пиролизные остатки окончательно дожигаются. Здесь же температура резко понижается, азот теряет активность и вытесняется кислородом. Поэтому из обогревательного устройства выходит безвредный газ азот, пар, твердые соединения оксида углерода частично оседают внутри дымохода.

Видео — Принцип работы масляной печи

Теплообменник

Для печки на отработке капельного типа этот элемент не является обязательным. Когда помещение небольшой площади и без перегородок, тогда для обогрева достаточно тепла, идущего от ее стенок. Если необходимо добиться большей эффективности агрегата, делают теплообменник воздушного или водяного типа. Его помещают в верхнюю камеру.

Делают теплообменник из отрезка 100-миллиметровой трубы. Ее длина должна быть такой, чтобы концы выступали за стенки корпуса на 10 –20 сантиметров с обеих сторон. С противоположных концов баллона создают два отверстия, пропускают через них трубу и фиксируют ее сваркой.

Над теплообменником нужно приварить рассекатель пламени, сделанный из листа железа, чтобы он делил пламя на языки, увеличивая отдачу тепла.

Внутрь воздушного теплообменника помещают завихритель, ускоряющий потоки воздуха. Его выполняют из полосы стали или уголка, поделенного на отогнутые лопасти.

Затем к трубе теплообменника подсоединяют воздуховоды, изготовленные из неутепленной дымоходной трубы и уголков. С одной стороны воздуховода врезают канальный вентилятор. Его подключают к сети напрямую или посредством контактов термореле, установленного на корпус вентилятора, или настроив температурный режим.

Розжиг и эксплуатация

Холодную печку капельницу на отработке разжечь не просто. Дело в том, что масляные пары могут гореть лишь в нагретом состоянии, поэтому агрегат разжигают, используя другие горючие вещества – спирт или бензин. Их нужно налить в поддон тонким слоем поверх масла и потом поджечь.

При горении вещество разогревает верхний слой отработки, и она испаряется. После этого печь начинает функционировать. Затем открывают вентиль на шланге подачи отработки и настраивают его поступление в печь. Чтобы остановить агрегат, следует закрыть вентиль.

Для чистки конструкции от нагара и сажи используют металлические ерши или мелкофракционный гравий, его закидывают в дымовую трубу. Он, касаясь стенок дымохода, сбивает сажу и она оседает внутрь топки. Открыв дверку, ее выметают щеткой. Поддон вынимают, вычищают из него загрязнения.

Как правильно сделать такой очаг, можно увидеть на чертеже капельной печи на отработке, который нужно подготовить перед началом работы.

Устройство печей на отработке, чертёж и схема самодельной печи

Отработка масла – что это такое и куда такое масло может еще пригодиться? Отработанное масло – это любой масляный продукт из нефти или синтетических веществ, которое уже использовалось. В процессе использования отработанное масло загрязняется химическими или физическими примесями.
Масляную отработку следует утилизировать, но народные умельцы ищут и находят другие способы применения отработки в хозяйстве. Например, для работы печки.

Обогрев помещений с использованием отработанного масла позволит сэкономить на энергозатратах при отоплении гаража, дачного домика, автомастерской, бани, сауны, теплицы, и т.д.

Мобильность конструкции позволяет перевозить ее в багажнике автомобиля — в разобранном виде она туда легко помещается. Если такую печь установить в доме и совместить ее с обычной кирпичной печью, то нагревшийся кирпичный дымоход печи работающей на отработанном масле будет горячим всю ночь.

Преимущества таких печей

Такую печь смастерить довольно просто, она чрезвычайно экономична, можно сказать, экологична (нет выбросов дыма и копоти), и самое главное ее достоинство – она использует отходы, то есть, отработанное масло, которое должно утилизироваться и непригодно больше ни для чего.
Но, как оказалось, отработка тоже может принести вам немалую пользу. Поломка печи, работающей на отработке, практически исключена – собирается печь при помощи сварочного аппарата, и не имеет сложных деталей, таких, как форсунки, капельницы, и тому подобные устройства. Работает печь при любой температуре на улице, поэтому неоценима для обогрева гаража в зимнее время или при посещении дачи в холода.

Но это не все достоинства печи на отработке – к ней можно подсоединить отопительную систему по самой простой схеме. На печи устанавливается бак, из верхней части которого делается подача в систему отопления, а из нижней его части – обратка. Температуру в системе тоже можно регулировать. На такой печке можно даже готовить пищу, если пользоваться верхней ее частью.

Мобильность агрегата – еще один плюс. Печь быстро разбирается и собирается, и поэтому ее перевозка – не проблема.

Пожаробезопасность конструкции — следующее ее достоинство. Сжигаются только пары отработанного масла, и огонь не имеет возможности перерасти в открытое пламя. Поэтому по сравнению с твердотопливными или газовыми котлами печь на обработке гораздо безопаснее.

Посмотрите видео со схемой и чертежами:

Какие недостатки имеются?

1. Первый – дымоход для такой печки работающей на отработанном масле должен быть протяженностью не меньше 4-х метров.
2. Второй минус – в дымоходе нельзя допускать горизонтальных поверхностей, и конструктивно это немного сложно сделать.
3. Третий недостаток – каждую неделю нужно чистить и дымоход, и емкости, в которых находится масло.

Устранить эти недостатки легко – съемный дымоход и емкости небольшого размера, которые чистить легче, решат ваши проблемы.

Как разжечь печку на отработке

Печь с прямым нагревом воздуха — это прибор, который предназначен для отопления на основе любых машинных масел, выработавших свой моторесурс. Процесс и схема розжига печи также упрощен – нужно положить в печь немного бумаги, залить в печь 1 л масла, и поджечь бумагу.

Через несколько минут масло начнет закипать, и начнется процесс его самовозгорания. Подливается масло в процессе горения порциями по 5 литров.

Имея печь на отработке, можно:

• Выбрать любое топливо на основе масла (категорически запрещено заливать в печь бензин, растворители, керосин, и т.д.).
• Проводить мобильную регулировку нагревания воздуха в помещении.
• Визуально отслеживать расход топлива.

Устройство и самые главные компоненты

Крышка, которая подает воздух в печь, и крышка для залива масла должны легко поворачиваться на заклепках или на болтовом соединении. Регулировкой этих отверстий можно регулировать расход масла и мощность нагрева печи.

Дымоход устанавливается под углом и выводится по помещению на высоте 4 и больше метров строго вертикально. Верхняя часть печи – наиболее нагревающееся место, поэтому за год работы может выгореть. На этой плите можно греть воду, готовить продукты, и так далее.

Для продления срока службы верхней плиты на безопасном расстоянии устанавливается электровентилятор, обдувающий верхний бачок.

Коэффициент полезного действия печи при таком обдуве заметно повысится.

Емкость для хранения масла в самодельных печах на отработке делается из металла 3 мм толщиной. Внешний вид печи на отработке масла можно облагородить покраской из смеси жидкого стекла, молотого мела и алюминиевой пудры. Пропорции следующие: 0,5 литра силикатного клея, 200 граммов алюминиевой пудры и 20 граммов молотого мела. Размеры печи можно уменьшать или увеличивать, соблюдая пропорциональность.

Диаметр трубы с проделанными в ней отверстиями, в которой будут догорать пары масла, может быть произвольным, а сами отверстия – диаметров 10% от диаметра трубы.

При заливке отработанного масла марки МГ-10 печь выдает следующие показатели:

1. Расход масла в час: максимальный 2 литра, номинальный 0,5 литра.
2. КПД — 75%.
3. Высота дымоходной трубы — 4 метра при диаметре 100 мм.
4. Габариты печи: 700х300х500 мм.
5. Вес печи без отработки — 28 кг.

Печь из баллона

Работы по самостоятельному конструированию печи на отработке можно значительно сократить, если не изготавливать корпус из сварных элементов, а использовать кислородный (газовый, углеродный) баллон. Толщина стенок баллона достаточна для того, чтобы печь прослужила вам всю жизнь.

Работа такой чудо печи из баллона вполне удовлетворяет требованиям и по пожарной безопасности, и по обогреву практически любого помещения. Достаточно снабдить печь отопительной водяной системой. Например, при отапливаемой площади помещения 80 м2 температура внутри поддерживается (даже в сильные морозы) на уровне 18-220С. Корпус печи для такого помещения можно сделать из пятидесятилитрового газового баллона.

Масло подается самотеком, в принудительной подаче воздуха печь не нуждается, так как превосходно работает на естественной тяге. Дымоход сделан высотой 6,5 м, труба железная, с толщиной стенок 2 мм и наружным диаметром 110 мм. Для забора тепла надо сделать водяной контур (столитровый газовый баллон, разрезанный на три части, используется только одна часть).

Высота контура печи должна соответствовать высоте, на которой внутри печи находится источник горения. Тогда корпус баллона не нагреется до пожароопасной температуры.

Также эта мера предосторожности продлевает срок эксплуатации печи. Схему и чертёж такой печки можно поискать в Интернете.

Смотреть видео: самодельная печка из баллона

Как сделать печь с наддувом

Как один из вариантов для изготовления печи с наддувом можно рассмотреть следующий: тепло снимается при помощи контура с тосолом и радиаторами отопления, дополнительно тепло отдается от обдува электрическим вентилятором. Наддув осуществляется обычным двигателем от автомобильного вентилятора, обдув печи – при помощи бытового вентилятора на 220v. В контуре установлен циркуляционный насос, что позволяет не соблюдать угол наклона труб отопления. Расширительный бачок — любой, но с открытой или приоткрытой горловиной.

Мощность самодельной чудо печи с наддувом определить трудно, но ею отапливается помещение площадью около 150 м2. Расход топлива — 1 литр в час. При температуре на улице 00С в помещении наблюдалось около 14-150С, но можно поднять и выше регулировкой заслонки или увеличением числа оборотов двигателя наддува. Правда, в последнем случае расход масла увеличится на 0,5-1 л в час. За световой день зимой расходуется от 3 до 12 литров отработки. Запах от продуктов горения в помещении не ощущается.

Обязательно соблюдение вертикальности дымохода в помещении (или под наклоном), иначе падает тяга и может появиться запах сгоревшего топлива.

Где нельзя устанавливать?

1. Запрещено устанавливать печь в местах со сквозняком.
2. Запрещено устанавливать печь в местах, где на печь могут попасть посторонние предметы и возникнуть пожар.
3. Запрещено монтировать печь рядом с легко воспламеняемыми предметами.
4. Печь нужно устанавливать, предусматривая свободное пространство вокруг нее не менее 0,5 метра.
5. Запрещено в помещении с печью работать с легко воспламеняемыми веществами.

Делаем печь своими руками

Для изготовления печи на отработке используется листовая сталь, окрашенная жаропрочной краской или по приведенному выше рецепту. Печь разбирается для чистки и перевозки. Печь имеет нижнюю часть (резервуар для масла), среднюю часть (горелка, которая обогащает горячие пары масла кислородом), и верхнюю часть – нагреваемый модуль.

Отверстие для заливки отработанного масла или топливной смеси находится на лицевой стороне печи, в нижней ее части. Здесь же расположено отверстие для регулировки мощности горения.

Верхняя часть печи имеет газоотводную трубу, предназначенную для отвода продуктов сгорания через 4-х метровый дымоход.

Работает печь следующим образом: масло, залитое в нижний резервуар, нагревается, и его верхний слой через несколько минут начинает закипать, а пары, выделяющиеся при этом, поступают в горелку. Здесь пары обогащаются кислородом и полностью сгорают. Продукты горения перемещаются в верхнюю часть печи, и по дымоходу выходят в атмосферу. Верхний модуль печи нагревается больше других, поэтому его можно использовать, как плиту для приготовления пищи.

Рекомендуется монтировать отверстия для регулировки горения и для заливки масла с лицевой стороны.

Печь должна стоять на горизонтальной ровной поверхности. Система отвода продуктов горения выполняется из пожаробезопасных труб и стандартных фасонных элементов.

Для самого удаленного от камеры сгорания участка дымохода допускается использовать оцинкованную тонкостенную и эмалированную сталь, асбестовые и керамоасбестовые трубы с толщиной стенок не меньше 1 мм. Внутренний диаметр дымохода отвода должен быть больше 100 мм.

Дымоход монтируется в верхней части печи на отработке. Желательно (для более тщательной чистки и возможности переносить печь) сделать дымоход съемным. В помещении можно монтировать дымоход под углом для улучшения теплоотдачи. Снаружи дымоход должен устанавливаться только вертикально во избежание задувания в трубу. Рекомендованная высота дымохода — 5-8 метров.

Заключение…

Конструкция печи основана на принципе «наливай, регулируй, грейся». Полное отсутствие сложных механизмов и устройств, регулирующих, контролирующих и измерительных приборов делают эту печь практически вечной.

Регулировка производится только простейшей заслонкой для подачи воздуха, которую сломать или вывести из строя невозможно.

Горелка (труба с отверстиями) также имеет самую простую конструкцию, а отработанное масло на морозе не замерзает. Поэтому и хранить отработку, и подавать ее в камеру сгорания можно прямо с улицы, чтобы не занимать лишнее место в гараже или в домике на даче. Регулируется степень нагрева от 40-700С до 800-9000С. При соблюдении требований по пожаробезопасности в помещении, которое обогревается такой печью, будет всегда тепло и уютно.

Смотрите видео — печь для гаража на отработке своими руками

Печка на отработке своими руками

Идея данной отопительно конструкции не моя — нашел ее на американском сайте, причем саму идею автор статьи позаимствовал на русскоязычном сайте :-). Вообще сайт instructables.com достаточно неплох — много интересного — рекомендую.

Итак, данная печка идеально подходит для помещений площадью до 50 кв/м. Он достаточно экономичен: расход его составляет 400 мл отработки на 40 мин, то есть, 600 мл в час. Камера сгорания вмещает до 3 литров масла. Одной загрузки хватает примерно на 5 часов безостановочной работы. Причем, масло можно подливать во время работы. Это вполне безопасно, так как горит не само масло, а его пары. Можно добавить капельную подачу масла из бочки.

Приведу чертеж

Печь состоит из следующих элементов:

1. Резервуар для отработки
2. Поддувало (а заодно отверстие для заливки масла)
3. Переходное кольцо
4. Камера сгорания
5. Отверстия для подачи воздуха в камеру сгорания
6. Переходное кольцо
7. Короб дымохода
8. Замедлитель тепла
9. Дымоход

Для работы нам понадобится пятидюймовая труба и пара кусков профильной трубы квадратного сечения размерами чуть больше трубы (в принципе, их можно сварить из листового металла.

В качестве камеры сгорания используется пятидюймовая труба длиной 760 мм в которой делается около 20 отверстий.

На квадратных деталях намечаем мелом отверстия под трубу-камеру, а так же под поддувало. Торцы завариваем наглухо, а отверстия прорезаем болгаркой.

Печку лучше делать разборной — из трех частей (двух коробок и цилиндрической камеры сгорания. Это позволит занимать меньше места при хранении и облегчать чистку от сажи. Поэтому, приварив перфорированную трубу к первой камере, отрезаем ее, отступив 5-6 см.

То же самое повторяем с другой стороны. А так же делаем такой же выступ для фиксации дымохода.Соединяем трубы с контейнерами с помощью муфт. Для регулирования подачи воздуха на приемное отверстие укладывается металлический блин.

В результате получается примерно так.

Имеется так же видео, объясняющее работу данного девайса.

Есть мнение, что крышку поддувала стоит оснастить ручкой для удобного регулирования подачи воздуха.

Масляная печь в гараж. Изготовление печи для гаража

Масляная печь в гараж. Изготовление печи для гаража

Очень важно подготовить место в гараже, где будет стоять печь на отработанном масле. Стены и пол в этой области помещения нужно покрыть теплоизолирующим материалом – листовой сталью или асбестовыми листами. А можно поставить агрегат на кирпичную кладку. Сначала нужно сделать чертеж со всеми замерами и согласно схеме (рис. 3) собирать агрегат для гаража своими руками.

Рис. 3 Схема изготовления печи на отработанном масле

Начинать работу следует из изготовления резервуаров. Для этого берется лист стали толщиной 4 мм, и с помощью болгарки вырезается из него размеченные детали. Разметка должна осуществляться согласно чертежу. Как правило, эти детали круглой формы, но можно сделать и квадратные.

Соединяются детали печи на отработанном масле сварочным аппаратом. Крышка для нижнего резервуара изготавливается из листовой стали 6 мм толщиной (рис. 4). В этой крышке нужно сделать отверстие с заслонкой, через которое в первую камеру сгорания будет попадать воздух, а также через это отверстие заливается масло. Заслонка нужна для того чтобы контролировать интенсивность горения.

Рис. 4 Нижний резервуар для отработанного масла

Крышка на нижний резервуар должна одеваться очень плотно, не должно быть зазоров. В крышке есть круглое отверстие посередине, к нему приваривается труба-горелка, которая соединяет 2 резервуара. Эта труба должна быть не меньше 10 см в диаметре, а ее длина не меньше 35 см. В соединительной трубе печи следует просверлить отверстия 9-10 мм (рис.5), их должно быть около 50 шт. сверлить отверстия нужно равномерно по рядам.

Рис. 5 Отверстия в трубе-горелке печи на отработанном
масле

Далее по примеру первого резервуара следует изготовить верхний, то есть камеру сгорания. Также как и в первом варианте, крышка должна быть из стали 6 мм толщиной. В этой крышке должно быть вырезано отверстие для дымохода. Также к крышке приваривается перегородка. Изготавливается она из стали 6 мм, и размещается ближе к дымоходному отверстию.

Готовая верхняя камера сгорания приваривается к трубе-горелке. Крышка также должна хорошо прилегать и не образовывать зазоров.

Рис. 6 Все необходимые детали для сборки агрегата
на масле своими руками

Все швы соединения, которые делались с помощью сварки нужно проверять на герметичность и зачищать наждаком. Дымоход печи на отработке, которая устанавливается в гараже, должен быть изготовленным из оцинкованной стали, жести, или керамики. Для удобности обслуживания дымоходной трубы следует сделать ее съемной. Так будет удобнее ее чистить.

Перед тем как в гараже установить прибор на отработке нужно его проверить на улице, то есть первый раз, он функционирует вне помещения. Это нужно для безопасности, чтобы понять, что все правильно собрано. Залить нужно около 2 литров масла и производится розжиг. Если сделано все правильно, агрегат на отработке должен полностью разгореться через 5-7 минут.

Если же произошла непредвиденная ситуация и печь загорелась, то ни в коем случае нельзя ее тушить водой, это делается только огнетушителем.

При эксплуатации масляной печи для гаража применяется разное масло, отработанного типа. Например, моторное, трансмиссионное, амортизационное, трансформаторное. Конечно, лучше если масло будет чистым, но даже если оно будет загрязненным ничего страшного. Масло можно самостоятельно очистить или отстоять. Очень важно чтобы в отработанное масло не содержало воду.

Для розжига отработанного масла своими руками нельзя использовать легко воспламеняющие вещества, например, бензин или ацетон. При розжиге можно использовать такие катализаторы горения как мазут, керосин, жидкость для розжига костров и т.д. Катализатор должен быть маслянистым. После того как печь работает не нужно доливать топливо, так как эффективность горения резко снизится. Заправка печи на отработанном масле происходит, только после полного сгорания предыдущей порции масла и полного остывания агрегата.

Чертёж печки на отработке. Печь на отработанном масле своими руками: изготавливаем печь на отработанном масле, изучив чертеж и пошаговую инструкцию

Недавно сам сделал печь на отработанном масле. Времени, как и денег, ушло немного. За фото не судите – делал наспех, поэтому особо аккуратничать было некогда. Также такую печь можно топить дровами – большая камера хорошо для этого подходит.

Вот такая печка на отработке

Отработка

Техника безопасности

Сразу начну с предупреждений и нравоучений. Перед началом работы трезво оцените свои возможности. Помните: такая печь является потенциально опасным оборудованием. Любые ошибки могут привести к трагическим последствиям. Но если вы все сделаете правильно, готовая самодельная печь на отработке ни в чем не будет уступать сертифицированному обогревателю заводского производства.

Печь я изготавливал сам. Специалистом в сфере отопительных систем я не являюсь и на подобное звание не рассчитываю, инструкцию подаю как есть, можете пользоваться строго под свою ответственность.

Единственное, что могу посоветовать из своего опыта: ни в коем случае не собирайте масляную печь не капельного типа. У подобных агрегатов резервуар для отработки расположен внизу основной части конструкции. Делать это не рекомендуется по той причине, что при нагревании масло становится пожароопасным и в целом непредсказуемым.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем

Принцип работы самодельной печки на отработке

Моя печка на отработке работает по очень простому принципу. Производится розжиг. Топливо начинает гореть на поверхности корпуса и раскаляет печку. По ходу процесса через дымоотводящую трубу под воздействием тяги выводятся нефтяные пары.

Конструкция печки включает часть дымохода с множеством отверстий (обычно их до 50). Эта часть агрегата называется горелкой. В такой горелке нефтяные пары перемешиваются с кислородом, поступающим в дымоотводящую трубу под воздействием тяги. В результате их смешивания процесс горения начинает осуществляться гораздо чище и интенсивнее с выделением огромного количества тепла.

Принцип работы самодельной печки на отработке

Из чего собирать печь?

Для сборки подобной печки я подготовил следующее:

• баллон от газа на 50 литров;
• стальную трубу. Лучше всего использовать трубу диаметром 10 см. На корпус, горелку и дымоход хватило двух метров изделия;
• стальной уголок. Всего у меня ушло немного больше метра уголка на 5 см. Из него я делал подставку под печку, различные внутренние детали теплообменника и дверные ручки;
• лист стали. На заглушки и днище верхней камеры ушло около 50 см2 4-миллиметрового листа;
• тормозной диск. Я использовал чугунный диск от машины. Главное, чтобы по размеру он свободно входил в баллон;
• пустой баллон от фреона. Подойдет стандартный баллон. Главное, чтобы игольчатый вентиль работал. Его я использовал для изготовления топливного бака;
• кусок шланга для подачи топлива;
• пару хомутов;
• кусок полудюймовой трубы. По ней в печку будет подаваться масло;
• вентиль на полдюйма;
• петли.

Изготовление корпуса

Из этого баллона буду делать печку

Я использовал б/у-шный баллон. Газа в нем уже не было, но на всякий случай я открыл вентиль и оставил баллон так на улице на ночь.

Потом я осторожно и медленно просверлил в днище баллона отверстие. Чтобы не появлялись искры, я предварительно смочил сверло маслом.

Отверстие

Потом я заполнил баллон водой и слил ее – это убрало остатки газа. Работайте аккуратно, старайтесь не разлить газовый конденсат, т.к. воняет он очень сильно и очень долго.

Потом я вырезал пару проемов. В верхнем проеме я сделаю камеру сгорания и поставлю теплообменник, в нижнем будет горелка с поддоном. Камера вверху специально сделана такой большой, чтобы при необходимости ее можно было топить дровами, прессованными брикетами и т.п.

Показано, как режу баллон

Показано, как режу баллон

Показано, как режу баллон

Показано, как режу баллон

В итоге вот что вышло

Потом я еще раз промыл вскрытый газовый баллон от газового конденсата.

Дно камеры топливника и горелка

Затем я сделал дно для верхнего отсека печки. Для этого использовал лист стали 4-миллиметровой толщины.

Из стали дно вырезал

Примеряю дно. Все вырезано аккуратно и соединяется почти без зазоров

Донце на месте

Горелку решил делать 20-сантиметровой – этого хватит.

Это будет горелка

Сверлю отверстия

Подшлифовал

По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.

Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место. На такую полку печки можно спокойно укладывать древесину . Актуально для случаев, когда нет возможности пополнить запасы отработки.

Сначала я вварил горелку в днище верхней камеры

Установил горелку

Изготовление поддона для отработки

Поддон сделал из чугунного автомобильного тормозного диска. Чугун отличается хорошей жаропрочностью, поэтому решил взять именно его.

Печь на отработке капельного типа. Основные разновидности печей

Печи на отработке подразделяются на две большие категории, по типу разложения топлива на горючие составляющие. Сейчас мы расскажем, для чего вообще нужно разлагать отработку. Как мы уже говорили, в чистом виде она горит с выделением минимального количества тепла, образуя огромное количество дыма и копоти. Соответственно, толку от такого горения мало. Но если мы нагреем горючее до определенной температуры, оно начнет распадаться на составные фракции.

Схема работы пиролизной печи на отработанном масле в качестве топлива.

Полученные составляющие смешиваются с кислородом воздуха и образуют горючую смесь. Она сгорает при более высоких температурах и не образует копоти. Если мы взглянем на дымоход, то мы увидим, что из него вырывается лишь небольшое количество светлого дыма. Этот дым тоже опасен, но он отправляется у нас за пределы помещения. А внутри нас ждет вожделенное тепло.

Печь на масле может работать за счет пиролиза. На поверхности топлива разжигается огонь, в результате чего оно начинает испаряться, сгорая практически полностью в перфорированной пиролизной камере. Окончательное сгорание всех остатков происходит в камере дожигания. Преимущества схемы:

• Максимально простая конструкция;
• Практически полное сжигание топлива;
• Выделение большого количества тепла;
• Универсальность использования печки;
• Минимальное количество образуемой сажи.

Самодельная печь на отработке, построенная на основе такой схемы, порадует простотой розжига и быстрым выходом на рабочий режим.

Недостатком такой печи является то, что ее нельзя тушить – гаснет она с неохотой, а если и погаснет, то продолжит выделять горючую смесь. Поэтому такие обогреватели заправляют строго дозированным количеством топлива.

Схема действия капельной печи, работающей на отработке.

Капельная печь устроена чуть сложнее – здесь применяется немного иной способ разложения горючего. Оно попадает на специальную разогретую чашу, распадается на составляющие, которые сгорают с большим выделением тепла. Выйдя на рабочий режим, печь-капельница будет сжигать горючие фракции при максимальной высокой температуре – цвет пламени изменится с желтого на бело-голубой, напоминая плазму . За счет этого капельные печки и получили свое альтернативное название – печи на отработке с плазменной чашей.

Естественно, никакой плазмы в таких печах нет и быть не может – это четвертое агрегатное состояние вещества образуется при крайне высоких температурах, достигающих десятков тысяч градусов.

Сами печи на отработке могут иметь самую разную конструкцию. В одних используется естественная подача топлива, а где-то применяется наддув, увеличивающий эффективность сгорания топлива и повышающий температуру пламени. Также они могут отличаться по типу корпуса. Например, в пиролизных моделях тепло выделяется камерой дожигания и пиролизной камерой. Печка на отработке закрытого типа греет своим металлическим корпусом или вовсе используется для подогрева теплоносителя во встроенном теплообменнике.

Печка в гараж. Особенности отопления гаража

Добротный, теплый, капитальный бокс есть не у каждого владельца автотранспорта. Обычно автовладельцы имеют железный бокс. Это самый дешевый, быстрый способ укрыть свой автомобиль от непогоды. Такие постройки защищают только от осадков, ветра. Но с точки зрения удержания тепла, они бесполезны.

Горячий воздух улетучивается моментально из такой конструкции. Как решить проблему? Как сварить печь для гаража? Есть несколько путей. При выборе надо понимать, что отопить жилое и гаражное строение, это не одинаковая задача. Вопрос даже не в изоляции помещения. Согласно законам физики, используя теорию закона квадрата куба, мы понимаем, что на топку маленького бокса, топлива уйдет больше, чем на отопление дома.

К примеру на коттедж в 3 этажа, мы затратим 10 кВт, на согревание бокса у нас уйдет порядка 3 кВт. Если мы хотим получить температуру в боксе 15 градусов, нам требуется котел мощностью 2 кВт. Когда мы хотим держать оптимальную температуру 8 градусов, нам будет хватать мощности 1,3 кВт. Расход топлива на хозяйственное строение получается более чем в 2 раза больше, чем на согревание такой же площади жилых строений.

Нагреть весь бокс, включая стенки и пол — не разрешимая задача. Уйдет слишком много тепло затрат. Не спасет даже утепление. Поскольку тепло будет забираться бетонным полом, и оно будет уходить через бетонную крышу. Разумным вариантом будет прогрев конкретной рабочей зоны. Желательно теплый воздух сосредоточить по центру комнаты. Вокруг этой зоны будет царство холодного воздуха. Вверху, внизу, кругом будет холодно. Это создаст наилучший комфорт для работы.

По центру площадей будет тепло, а расход энергии на отопление заметно упадет. Такой эффект называют теплой шубой. Он возникает благодаря естественной конвекции воздуха. Горячий воздух зажат со всех сторон холодным потоком. Нагретый воздух, стремится вверх, но его не пускает холодный воздух, давящий вниз. Горячие воздушные массы равномерно растекаются по сторонам, немного прогревают стены, спускаются в смотровую яму.

Такой эффект под силу создать генераторам тепла малой мощности, что по деньгам будет весьма экономно. Такие аппараты создают достаточно интенсивный поток теплых воздушных масс, которых достаточно для обогрева мастерской.

С развитием различных технологий, появился такой метод по отоплению хозяйственных построек, как инфракрасные обогреватели. Но у них есть недостаток. Для строений из металла они мало подходят. Металл не отражает данное излучение, и тепло уходит на улицу. Стены из кирпича так же не подойдут для этих целей. Печь для гаража своими руками будет лучшим решением, печь буржуйка своими руками — бюджетное решение. Печи для гаража на дровах автономны, требуют мало места, работают на древесных отходах. Многое можно увидеть на ютуб своими глазами. Мы рассмотрим некоторые варианты.

Самодельная печь на отработке. Преимущества и недостатки печки на отработанном масле

Заводская или самодельная печь на отработанном масле характеризуется рядом преимуществ:

• обеспечением быстрого и эффективного нагрева закрытых помещений в виде теплиц, бытовых построек, складских и технических комнат;
• независимостью устройства от электричества и газа;

При обеспечении нормального режима работы печь не создает много копоти и гари

• уникальными конструктивными особенностями аппарата, которые позволяют осуществлять процесс приготовления пищи;
• простотой в эксплуатации;
• отсутствием открытого пламени;
• надежностью конструкции, которая выполняется из металлических изделий, соединенных сваркой;
• при обеспечении нормального режима работы печь не создает много копоти и гари;
• благодаря небольшому весу и габаритам аппарат можно транспортировать;
• печь можно изготовить из металлолома;
• при работе устройства обеспечивается сжигание масла и его паров;
• печь можно сочетать с системой водяного отопления, установив сверху бак.

Печь на отработке закрытого типа не лишена недостатков, среди которых можно выделить следующие:

• возможность засорения питающей трубки отработанным маслом;
• необходимость монтажа дымохода длиной не менее 4 м;
• наличие раскаленных открытых поверхностей;

Печь на отработке обеспечивает быстрое и эффективное нагревание закрытых помещений разного типа

• еженедельная очистка дымохода и емкости для масла от скопившихся отходов;
• большая вероятность загрязнения одежды и помещения во время контакта с топливом;
• емкость с горючим должна располагаться в теплом помещении;
• неприятный запах отработанного масла;
• погасить пламя в аппарате можно лишь после полного выгорания топлива;
• при неправильной эксплуатации возрастает пожароопасность;
• характерный гудящий шум в процессе работы печи;
• топливо загорается лишь при нагревании его до температуры вспышки.

Важно! Перед тем как заливать масло в систему, следует его отфильтровать.

Видео масляная печь для отопления гаража

Как своими руками сварить печку в гараж для обогрева? — Все о печи в доме

В холодное время года в отоплении нуждаются не только жилые помещения, но и производственные цеха, торговые точки, теплицы, складские помещения и т.д. Нуждаются в этом и гаражи. И не важно, частный ли это небольшой гараж или огромный комплекс при крупном предприятии, все они должны быть в тепле. Но во многих случаях постоянной отопительной системы в гаражах даже не предусмотрено, и владельцы вынуждены искать какое-то частное решение. Отапливать такие площади электричеством очень накладно, счета за электроэнергию разорят любой кошелек. А зимой, когда замерзшие руки работают с холодным металлом и буквально немеют от мороза, люди готовы отдать все что угодно, лишь бы согреться. И ничего иного не остается, как сварить печку в гараж. Можно, конечно, для обогрева гаража купить печь уже готовую, от различных, хорошо зарекомендовавших себя, компаний, чей опыт производить отопительные приборы внушает уверенность в качестве . Но зачем тратить немалые деньги, если простейшую буржуйку в гараж можно сделать и своими руками.

Преимущество самодельной печи на отработке в экологической безопасности. Единственный минус в неприятном запахе, так как она работает на масле.

Буржуйкой называю простейшую печь, она может быть сделана и из кирпича, но чаще всего ее нужно варить из металла, с чем в любом гараже никаких проблем заведомо быть не может.

Как сделать буржуйку для обогрева гаража?

В статье речь пойдет только о том, как изготовить металлическую буржуйку, кирпичные и каменные варианты оставим для другой статьи. Выбирая будущий проект, ориентируйтесь на те ресурсы, что находятся у вас под рукой. Если вы можете использовать старую трубу диаметром в 30 и более см, то делайте печь круглой, если простые листы стали или иного подходящего металла или сплава, то ориентируйте себя на форму прямоугольника.

Какая бы печь ни строилась, но она обязательно будет состоять из корпуса с 2-мя частями — топкой и поддувалом. В топке происходит сгорание топлива, после чего несгоревшие угольки, зола и мусор падают через решетку на дне топки и оседают в поддувале. Ширина прорезей в решетке (в обычных печах это называется колосники) зависит от вида топлива, под который вы готовите печь. Если вы собираетесь топить дровами, то ширина должна быть от 4 см, а если углем, ветками или щепками, то 1-2 см.

Схема монтажа отопителя.

Помимо этих элементов, любая буржуйка должна иметь систему вывода продуктов горения, то есть просто трубу. Крепиться к корпусу она может как сверху, так и сзади. В любом случае старайтесь делать ее максимально ровной и вертикальной. Любые изгибы и наклоны дымохода скажутся на силе тяги и эффективности устройства.

Чтобы сделать буржуйку более эффективной в ее теплоемкости, к бокам корпуса приваривают несколько ребер. Это могут быть обычные пластины толщиной в 5 мм, прикрепленные перпендикулярно к плоскости печи. Все это делается для улучшения обогрева, за счет увеличения площади соприкосновения разогретого металла с воздухом. То есть это своего рода радиаторы обычного отопления.

Для того чтобы сделать буржуйку, проще всего для ее корпуса использовать старую трубу, диаметром от 30 см, при толщине в 5 см. Если трубы такой под рукой нет, то возьмите листы металла той же толщины.

Для дымохода можно использовать трубу диаметром в 12 см и толщиной в 2-3 мм (по крайней мере, первые метры должны быть не меньше такой толщины, иначе металл слишком быстро прогорит).

В процессе разрезания листов металла по разметке, учитывайте толщину самого металла и диска пилы, чтобы не ошибиться в дальнейшем.

После раскроя металла можно переходить к самой сварке.

Подготовьте сварочный аппарат (установите положение на 140-160 А), специальную робу, электроды марки МР-3 или АНО-21, сварочную маску и приступайте к работе.

Схема устройства самодельного обогревателя для гаража.

Сначала скрепляют 3 боковые стены с днищем, которое должно отстоять от пола не меньше чем на 5 см, чтобы не касаться раскаленной частью топки к полу. Все углы должны быть прямыми, внимательно убедитесь в этом и после этого приварите элементы вместе так называемым тавровым швом.

Следующим шагом является приваривание топочного дня с заранее прорезанными щелями. Прорези постарайтесь делать параллельно и ровно, боковые должны отступать от стенок примерно на 5 см.

Расстояние от дня топки до дна поддувала должно быть не менее 10 см.

После сборки всех указанных частей конструкции, вырежьте в задней стене отверстие для будущего дымохода.

После этого нужно будет заняться передней стенкой печи. Прислоните ее к уже собранной конструкции и наметьте все места стыков, особенно точно и аккуратно выделите место контакта с перегородкой между топкой и поддувалом. Затем болгаркой необходимо вырезать прямоугольные отверстия для дверцы топки и поддувала. Вырезанные части металла не выбрасывайте. Эти прямоугольники пойдут на изготовление дверей. Для этого их приваривают к навесам максимально высоко. Это сделано с тем умыслом, что от нагрева они могут постепенно просесть и заклинивать при закрывании.

Последним шагом является приваривание передней части печи.

Вернуться к оглавлению

Печь на отработке

Принцип работы печи на отработанном масле.

Все современные печки для обогрева гаража можно разделить на 2 группы, в зависимости от вида топлива, который они используют, — это печь на отработке и печь на твердом топливе. Рассмотрим подробнее первую из них.

Печь на отработке — одна из самых лучших из всех возможных самодельных печей в финансовом плане. Во-первых, она имеет очень высокий КПД (около 75%). Во-вторых, она работает на отработанном масле, то есть на отходах того же самого гаража, что все равно подвергались бы утилизации. В-третьих, расход даже такого дешевого топлива минимален: примерно на час работы печи, способной согревать немаленький гараж в зимний период, необходимо около 1 л отработки, дизеля или других жидких нефтепродуктов.

Но помимо экономии, печь на отработке имеет еще и конструкционные преимущества. Она очень проста в изготовлении и ее эксплуатация не представляет ни малейших трудностей. Пока в печи есть топливо, она не будет вас беспокоить совершенно. Можете смело заниматься своими делами. Если, конечно, вы все сделали правильно при монтаже самой конструкции и выборе места установки.

Следующее преимущество — это экологическая безопасность. Конечно, при работе с маслом будет присутствовать неприятный запах, но зато при сгорании не образуется ни копоть, ни дым. То есть, сжигая отходы работы различных механизмов, вы утилизируете их совершено безопасно для окружающей среды.

Схема устройства источника питания печи ОВ65/95.

Печь настолько проста, что там просто нечему ломаться. Да и мало какие внешние воздействия способны повлиять на ее работу, разве что удар кувалдой. Она может работать при любой температуре и влажности. Простота конструкции способствует еще и тому, что ее легко демонтировать и транспортировать.

Теперь поговорим о ее безопасности. Может показаться, что работа с жидким топливом опасна случайным пожаром, но это совершенно не так. Просто так на открытом воздухе масло не способно гореть, если печь опрокинуть, то разлившееся масло не станет гореть, ведь в топке сгорает не само масло, а его раскаленные пары. Единственная опасность пожара может возникнуть, если возле печи будет находиться что-то легковоспламеняющееся, так как сама печь раскаляется очень сильно.

Вернуться к оглавлению

Буржуйка на дровах

Буржуйка, работающая на дровах, — хороший способ обогреть не только какие-то нежилые строения вроде сараев или теплиц, но дачи и деревенского домика. А еще, не так давно, в некоторых городах мог сорваться отопительный сезон, по причине банальной нехватки средств на топливо или прорыва теплоцентрали. Тогда сотни семей оказывались на грани смерти от холода. И в этом случае очень многие приобретали простые и надежные буржуйки для отопления или хотя бы в качестве резервного источника тепла в квартире.

Схема устройства печи буржуйки.

Такой печи уже немало лет, и в трудные годы для страны она согревала своим теплом миллионы людей, спасая их от холода. Такая печь довольно экономична и отличается неплохим КПД. Конструкция печи настолько проста, что может выступать в качестве некоторой основы для дальнейшей модернизации. То есть палитра всех возможных моделей, которые можно отнести к буржуйкам, очень велика — от простейшей печи, сделанной буквально из мусора, и до известных и разрекламированных печей Bullerian.

Так как буржуйка — не самый экономичный вариант, то самые простейшие ее схемы делают редко, все стараются привнести в нее какие-то усовершенствования, для улучшения теплоемкости, экономичности и продолжительности отопления.

Простейший способ увеличить КПД печи — это приварить в корпусе буржуйки урезанную пластину между топкой и дымоходом. То есть пластина перекрывает выход теплу и дыму, заставляя воздух обтекать ее и выходить через специально вырезанное отверстие. Такое небольшое новшество существенно увеличивает КПД всей системы.

Схема устройства печи буржуйки с теплообменником.

О втором способе мы говорили — нужно увеличить площадь соприкосновения поверхности печи с воздухом помещения, для этого на боковины буржуйки перпендикулярно привариваются несколько рядов пластин.

Стоит тут вспомнить и известную печь инженера В. И. Зеленкова. В основе своей это все та же буржуйка, но она стала намного эффективнее и дольше хранит тепло, благодаря регулируемой подаче воздуха и медленному горению дров. Все это получилось лишь благодаря небольшому изменению конструкции, когда к обычной печи присоединили глухой металлический цилиндр, в котором укладываются длинные древесные поленья, опускающиеся под своим весом вниз, в топку, и медленно сгорающие.
http://1popechi.ru/www.youtube.com/watch?v=o49k5iaOn7w
Все буржуйки могут работать не только на дровах, но и на угле. Только следует учесть, что уголь горит более жарко (более 900°С), поэтому метал для печи лучше выбрать немного потолще, во избежание выгорания. Хотя бы в тех местах, где выше всего температура нагрева.

Вернуться к оглавлению

Небольшие выводы

Вы можете самостоятельно выбрать, какую печь хотите сделать своими руками, все зависит от ваших сил и возможностей. Будет ли это простейшая буржуйка, где нет нужды соблюдать сложную технологию монтажа, или хорошо зарекомендовавшие себя модели, такие как печи на отработке, длительного горения, инженера Зеленкова, на угле или дровах, на отработке или опилках.

Печи на отработке: устройство самодельной буржуйки

Во время холодов многие автолюбители задаются вопросом об отоплении гаража. Поэтому выполнение печи на отработке может очень помочь обеспечить обогрев гаража или дачи. Далее будет подробно описано, как сделать буржуйку самостоятельно.

Принцип работы печки буржуйки. Работать масляная печь будет следующим образом. В отверстие емкости для топлива необходимо залить требуемое количество отработки. Масло будет гореть с выделением тепла. Но такого количества тепла будет мало для хорошего обогрева. По этой причине в целях увеличения эффективности печь на отработке нужно снабдить второй камерой горения.

Во время сгорания отработанного масла будет образовываться воздушно-масляная смесь, которая будет гореть уже с очень высокой температурой в верхнем баке (около 800°). Поступление воздуха будет выполняться через отверстия в переходной трубе. Во время работы печи будет обеспечиваться очень хороший обогрев. Дополнительным тепловым источником служит труба дымохода из металла.

Плюсы и минусы буржуйки на отработке

Сначала о плюсах данной печи:

1. Дешевое топливо, потому как отработку можно взять от своего автомобиля.
2. Небольшое время, которое требуется для обогрева помещения, потому как стенки печи из стали нагреваются очень быстро, отдавая тепло помещению.
3. Такая печь для гаража имеет высокий КПД.
4. Равномерное отопление.
5. Отсутствует необходимость в электричестве.
6. Небольшие затраты на материалы для самостоятельного изготовления.
7. Во время работы в помещение не будут поступать выбросы и неприятные запахи.
8. Простота в использовании.

Есть у печи на отработанном масле и минусы:

1. Отопление на отработке выполняется только во время работы печи.
2. Для вывода продуктов горения требуется длинный дымоход, что может привести к потребности частого ее очищения от засорения.

Устройство буржуйки

Устройство такой печи не является сложным. В ней имеются 3 главных составляющих: бак для топлива, верхняя камера сгорания и труба. Бак для топлива является в то же время и первой камерой сгорания. Диаметр его составляет примерно 35 см. На нем есть съемная крышка, в которой должно быть отверстие 6 см. Оно потребуется для заправки отработкой и для поступления воздуха к топливу. Отверстие нужно закрывать заслонкой из металла, на которой болтовое соединение. Бак нужно заполнять не полностью, а на 2/3 объема.

В верхней камере сгорания будет воспламеняться масляно-воздушная смесь с высвобождением тепла. Камеру нужно подсоединять к дымоходу. Диаметр ее приблизительно такой же, как и диаметр топливного бака.

Если посмотреть чертежи, то из них ясно, что обе камеры сгорания соединяются перфорированной трубой диаметром 10 см и длиной около 35 см. В ней имеются отверстия (10 мм), которые располагаются по всей длине. Трубу нужно приварить к крышке топливного бака и к верхней камере.

Изготовление

Для изготовления самодельной печки на отработке потребуются:

1. Листы металла (для корпусов необходимы листы толщиной 4 мм, для крышки – 6 мм).
2. Труба-сотка для дымохода.
3. Трубы для ножек (4 шт).
4. Болгарка для резки по металлу.
5. Дрель.
6. Аппарат для сварки.

Для топочной емкости печи на отработке можно применить корпус старого компрессора холодильника либо баллон. Из труб делаются ножки по 20 см длиной, которые привариваются к нижней части топочной камеры. Затем из стального листа сваривается корпус нижнего бака или применяется готовый бак. Дальше из листа стали нужно вырезать крышку, сделать в ней отверстие для поступления воздуха и заливки топлива.

Еще потребуется сделать монтаж заслонки для регулировки величины отверстия. От этого будет зависеть мощность теплового потока. Затем плотно надевается крышка на нижний бак. Нужно проверить, чтобы не было зазоров. К крышке приваривается соединительная труба-горелка. По всей соединительной трубе нужно просверлить примерно 50 отверстий диаметром 9 мм (располагаются по кругу и в ряд).

Из стального листа нужно сварить корпус верхнего бака. Из другого листа вырезать для него крышку. Затем к крышке (около выхлопа) нужно приварить перегородку. Далее верхний бак приваривается к трубе. На него надевается крышка с отверстием, и монтируется дымоход.

Чтобы буржуйка своими руками работала правильно, дымоход для печи на отработке нужно расположить над верхним корпусом. Делать его нужно полностью из жаропрочной стали, кроме отрезка сверху. Для верхней части можно использовать оцинкованную сталь или жесть. Общая высота дымохода должна составлять около 5 м. Дымовыводящую часть дымохода можно сделать под углом для обеспечения максимальной теплоотдачи. А верхний отрезок должен располагаться строго вертикально, в противном случае в трубу будет дуть ветер.

Меры безопасности при использовании агрегата. Монтаж устройства выполняется на негорючую плоскость. Еще нужно сделать отделку стен жаростойкими материалами. Не нужно выполнять монтаж на сквозняке, поскольку он способен перекинуть огонь на легковоспламеняющиеся предметы.

Для топки применяют очищенную от примесей отработку.  Во время горения не добавляют топливо в бак. Поджигать агрегат нужно при помощи фитиля либо свернутой в трубку бумаги, направляя пламя в отверстие, в которое заливается топливо.

Теперь вам известно, как изготавливается печь-буржуйка на отработке. Следуя вышеописанной инструкции, вы сможете правильно изготовить печь на отработке. Также используйте чертежи, они обязательно помогут во время работы. Желаем вам удачи в выполнении работ!

Печки на отработке для гаража. Печь для гаража на отработанном масле.

Печки на отработке для гаража. Печь для гаража на отработанном масле.

Уважаемые посетители сайта «» сегодня мы с вами рассмотрим один из вариантов печи для гаража работающей на отработанном машинном масле.                              Автор: Сергей Самохин. Печь для гаража на отработке -это отличное решение в плане экономии, ведь отработанное масло имеется у каждого автолюбителя порой даже в избытке. По большому счету данное масло отход не имеющий права на вторичное использование в узлах и агрегатах авто. Умельцы приспособили отработку для пропитки доски, что продлевает срок службы древесины. Вообщем если подойти с головой -то любой отход можно превратить в доход, ну или конвертировать в тепло для гаража, мастерской или же сарая.

Конструкция печи на отработанном масле довольно проста в изготовлении и обслуживании. Начнем с самого низа 1) Бак для отработки, заполняется топливом на половину, в нем же происходит поджиг топлива. Внимание!!! горит не само масло, а только его пары! 2) Вертикальная труба соединенная с баком имеет ряд отверстий для естественного доступа воздуха к очагу горения. 3) Камера горения, кстати печь не дымит и не коптит, потому как все полностью сгорает. 4) Дымоход для отвода газов. 5) Теплообменник и система принудительной циркуляции воздуха. Вентиляторы от автомобильных печек, большей мощностью на отвод воздуха из гаража, а меньшей непосредственно на горелку, для чего использован выпрямитель на 12 V 10 А из под зарядника АКБ.



Устройство и принцип действия данной печи заключается  в следующем, в отверстие расположенном на крышке заливается отработанное машинное масло. Крышка играет так же роль поддувала, тоесть с её помощью регулируется интенсивность горения. Поджиг производится так же через заливное отверстие, газовой горелкой, факелом, или жидкостью для розжига, пары масла начинают воспламеняться через 2-3 минуты после поджига «отработки» Так же данная конструкция имеет автоматическую подачу топлива в «поилку» для чего установлен бак на 18 л и соединен медной трубкой 8 мм, подача идет капельно потому как отверстие на конце трубки равно диаметру швейной иглы. Установлен кран для перекрытия подачи жидкости из бака в поилку.  «ПОИЛКА» -это дозатор с помощью которого узнается уровень масла в горелке.

Чертеж и схема работы печи на отработанном масле сделанной своими руками .

 1) ёмкость для масла 2) поилка 3) крышка ёмкости 4-6) трубы для циркуляции воздуха 7) вентилятор для подачи воздуха 8)дымоход 9) толстостенная труба 10) теплообменник 11) вентилятор горелки 12) теплообменник №2 13) отверстие с крышечкой 14) труба толстостенная 15) труба водопроводная ø32 мм 16) низ горелки 17) муфта 32 мм внизу заварена, в центре отверстия 5 мм, по бокам 7 отверстий d8 мм .  Вот такую печь на отработанном масле вполне можно сделать самостоятельно для отопления гаража в период зимних холодов, работать и ремонтировать автомобиль в теплом помещении гораздо удобнее и комфортнее нежеле в промерзшем) Спасибо за внимание!

Печь на отработке капельного типа. Изготовление капельной печи

Это более прогрессивная версия отопителя на отработанном масле, а главное, — более безопасная. К тому же в нем оптимизирован процесс сжигания топлива, отсюда и повышенная эффективность.

Правда, изготовить своими руками капельную буржуйку для сжигания отработки гораздо сложнее, тут потребуется больше материалов и приспособлений.

В частности, нужно приспособить подходящую емкость под отдельный маслобак и установить туда насос для подачи топлива.

Примечание. Есть вариант установки топливного бака выше уровня печи с тем, чтобы масло поступало по трубке самотеком.

Самодельная буржуйка капельного типа действует следующим образом. На дне вертикального корпуса круглой формы (часто делается из газового баллона) расположена чаша, где и происходит процесс горения. К чаше подведена трубка, из которой капает отработанное масло.

Важно. В верхней части отопителя делается небольшое отверстие с крышкой. Оно играет роль смотрового окошка и взрывного клапана безопасности, в случае сильного хлопка внутри печки эта крышка просто отлетит в сторону, а корпус не разорвет.

Экономичная печь на отработке.

Про саму печку я писал в предыдущей записи ( печка на отработке ).
Но тогда я еще не знал, на что она на самом деле способна.
___________________________

С первого запуска печки мне казалось, что она должна греть намного лучше.
Давал больше масла — начинала захлёбываться и нестабильно работать с выбухами. Пробовал ставить наддув в камеру сгорания — не помогает.

Оказалось, что для эффективной работы печке нужно поступление воздуха еще и с нижней части дымохода!

Как только я приоткрыл нижнюю крышку (она съемная для удобства чистки дымохода), сразу же печка перестала захлебываться и стабильно заработала с характерным гулом. А температура в гараже прямо на глазах пошла вверх.

Поэтому доделал крышку — пропилил отверстие и сделал регулируемую заслонку:

Привинтил заслонку болтом, а для того, чтобы плотно прилегала, подпружинил пружиной и шайбой от солдатиков с волговских тормозов))

Закрыто

Открыто

Теперь печка шпарит так, что жарко становится. Без проблем прогревает гараж до 20 градусов. Дверь можно не закрывать!

Но такая температура мне не нужна, нагреваю до 15, а потом перевожу печку в экономичный режим для поддержания тепла.
В режиме интенсивного прогрева уходит примерно литр масла в час, в слабом режиме — где-то 0,5 литра.

В общем, результатом своих трудов я полностью доволен. Мощности печки вполне хватает для моего гаража, она компактная, не требует постоянного внимания, быстро прогревает гараж и быстро гасится.

___________________________

Раз уж эта печка надолго поселилась у меня в гараже, занялся ее благоустройством.
Первым делом сделал съемный экран из металлической сетки:

Безопасность, как-никак. Да и вид более эстетичный стал.

А на дымоход сделал из оцинковки хомут и пару крючков:

Очень удобно сушить, к примеру, промокшие перчатки.

Это только начало тюнинга) Не оставляю мысли сделать подачу масла насосом, присобачить для лучшей теплоотдачи радиатор на дымоход (он тоже огого как греется), придумать что-нибудь для более удобной чистки печки от золы и сажи. Но это всё можно делать уже не спеша, наслаждаясь теплом в гараже))).
___________________________

Раньше зима была ужасным неприятным межсезоньем, когда, приходя в гараж, пытаешься ледяными руками что-нибудь сделать, и уезжаешь домой не потому что пора, а потому что замерз.
Но теперь…
Теперь всё по-другому)))
___________________________

PS. Еще добавил фото некоторых изменений.
Вместо улитки поставил вентилятор от жигулевской печки. От него к печке свернул трубу из алюминиевого листа. Такая система работает тише и более эффективно обдувает печку.
В бачок вварил трубу с краном — для лучшей регулировки подачи масла. Старый кран использую для слива отстоя из бачка. И еще сварил воронку вместо пластмассовой.

Горелка для печи на отработке. Как сделать горелку на отработке

Для того чтобы сделать горелку на отработанном масле своими руками, потребуется:

• крестовина для водопроводных труб с внутренней резьбой, диаметром 2 дюйма;
• кусок двухдюймовой трубы с нарезанной внешней резьбой, длиной 15-20 см;
• медная трубка диаметром 10 миллиметров для подачи топлива;
• металлическая трубка для подачи воздуха;
• компрессор 2-4 бар;
• масляный насос;
• фитинги для присоединения топливопровода;
• вентиль для топливной магистрали для регулировки поступления топлива;
• полусфера — латунная мебельная ручка или сферическая гайка.

Детали для сборки горелки на отработке

Насос подойдет от любого легкового автомобиля или мотоцикла, его приводной вал надо будет соединить с электродвигателем. Компрессор лучше всего взять от хододильника- они приспособлены к продолжительной работе.

Трубка вкручивается в одно из отверстий крестовины, в противоположное ввинчивается заглушка с закрепленной на ней полусферой таким образом, чтобы она находилась в центре крестовины. Сзади через заглушку к полусфере подводится трубка подачи воздуха.

В верхнее отверстие крестовины крепят топливопровод, из которого отработка будет капать на полусферу. Нижнее отверстие выводят в поддон для сбора несгоревшего масла. Все основные узлы горелки на отработанном масле, собранной своими руками:

• крестовину в сборе;
• компрессор;
• топливный бак;
• насос;
• блок питания и управления;

закрепляют на раме, сваренной из стального уголка.

Печь на отработке из газового баллона. Достоинства и недостатки применения отработки для отопления

Стоит отметить, что по тепловой мощности печь на отработке можно сравнить с электрическим обогревателем в 15 кВт, при этом потребуется порядка 0,5-2 литров топлива в час.

Принцип функционирования печи на отработке из газового баллона заключается в прямом нагреве воздуха. Целесообразно применять такие агрегаты в крупных помещениях – зимних садах и оранжереях, гаражах, складах и ремонтных мастерских. Если в автосервисе, например, постоянно есть большой запас отработанного масла, то его вполне можно использовать для отопления – и выбрасывать не нужно, и экономия на ресурсах.

Среди преимуществ отработки можно назвать:

• отсутствие копоти и гари во время сжигания;
• пожарная безопасность – сгорают только пары, а не само отработанное масло;
• удобство в использовании.

Есть у этого топлива и ряд недостатков, в частности:

• Неочищенное отработанное масло из автосервиса нельзя применять в котлах из-за большого количества примесей, поскольку засорятся основные элементы агрегата. Это чревато серьезными последствиями, вплоть до взрыва. В домашних условиях очистку сделать невозможно. Поэтому приобретать нужно специальное подготовленное масло.
• По закону все предприятия, у которых скапливается большое количество отработанного масла, должны заключать договора на его утилизацию со специальными фирмами. Это платные услуги. Поэтому забрать у них отработку совершенно бесплатно вряд ли получится.
• При отрицательной температуре отработка замерзает. Поэтому для нее нужно найти место для хранения или же углубить емкость с маслом в землю, ниже уровня промерзания грунта.

Источник: https://otoplen-dom.ru/stati/pech-na-otrabotke-dlya-garazha-plyusy-i-minusy-pechi-dlya-garazha-na-otrabotannom-masle

Самодельная печь на отработке. Требования к установке и эксплуатации печи на масле

Требуется, чтобы печь находилась в пустом помещении, вблизи которого не должно быть легковоспламеняющихся поверхностей. Особое внимание уделяется аппаратам самостоятельного изготовления. Их нельзя ставить на полку или другую опору, которая может загореться.

Самодельная печь на отработке должна располагаться на ровном основании, которое может быть бетонным или кирпичным. Необходимо, чтобы расстояние между аппаратом и стеной составляло не менее 1 м. Для образования хорошей тяги дымовая труба должна иметь длину больше 4 м. С внешней ее стороны следует предусмотреть утепление, чтобы исключить образование конденсата кислот.

В состав отработанного масла не должен попасть растворитель или другой легковоспламеняющийся элемент, поэтому такие компоненты должны находиться подальше от печи. Также недопустимо попадание влаги в емкость с маслом. Это приведет к воспламенению в печи. В случае аварийной ситуации для ликвидации огня следует воспользоваться огнетушителем.

Важно! В помещении, где располагается печь, должна быть организована хорошая система естественной приточно-вытяжной вентиляции.

Принцип работы печки с капельной подачей горючего схож с механизмом работы дизельных двигателей

Перед началом работы масло заливается в емкость в количестве, равном половине объема бака, что обеспечит необходимое пространство для образования паров. Чтобы пары обогатились кислородом, необходимо подождать некоторое время. Затем производят поджиг топлива с помощью длинных спичек. Как только начинается процесс возгорания паров, заслонка наполовину прикрывается.

Для повышения работоспособности мини-печи на отработке можно над верхней ее камерой установить герметичный бак с жидкостью. Для подачи и отвода воды к нему крепятся штуцеры, которые размещаются на разных уровнях. Другим вариантом повышения производительности является необходимая конвекция воздуха, что осуществляется с помощью вентилятора, располагающегося вблизи верхней камеры. Забирая теплый воздух от печки, он способствует ее охлаждению, что положительно сказывается на сроке эксплуатации аппарата.

Безопасная печь на отработке. Сообщества › Гараж Мечты › Блог › Производительная и безопасная печь на отработке для обычного гаража

В ледяном гараже зимой не поработаешь, и терять возможность заняться личным делом в холодное время года в мастерской — для меня грешно. Вопрос стал актуальным.
Предыдущей стадией было утепление, создание термоса, а далее по плану — коробку необходимо чем-то прогревать. Рассматривалось множество вариантов печей на различных видах топлива: электричество, газ, солярка, дрова. Но некие рамки в ввиду просадки напряжения 220v в кооперативе и малое количество свободного пространства в мастерской — для самой печи и горючки — заставили остановиться на масленой печке.
В позапрошлом году на авито была приобретена печь на отработке, прекрасно вписывающейся в габариты отведенного для неё угла 0.5м*0.5м.
Пробросил вверх на 4.5 метра от пола трубу с диффузором на конце. Внутри помещения — тонкостенная нержа, на улице — оцинковка. Примыкание с мягкой кровлей реализовано при помощи набитого между плитой и трубой асбеста + прикрученного к крыше жестяного фартука, и проклеенных листов STP.

Внутри прикрутил теплоэкран из жести — между ним и верстаком проложил 10мм астбестовый лист.
Сквозь верстак прокинул металлический воздуховод для притока горячего воздуха в середину помещения. На безопасном расстоянии повесил бак 4л из металлической канистры масла Zik. Плиточным клеем залил подиум для печи.

Проработав одну зиму провёл много наблюдений за работой печки. Вынашивал планы по её модернизации и увеличению КПД. К примеру, бак с капельником появился не сразу, а в процессе эксплуатации. Дело в том, что в простом варианте заливается масло в картер объёмом до 4х литров и теоретически для затухания закрывается дроссель, ожидается некоторое время и вуаля — можно смело идти домой. В моём же случае с полным картером кипящего масла при закрытии дросселя печь продолжала жарить на полную мощь пока топливо не догорит. Мало того, однажды попалось масло с тосолом, которое чуть не привело к катастрофе. И что более всего меня смущало — печь выходила из под контроля. Для устранения проблемы питания рассматривались 2 варианта:
1. Установка шибера на выпуск, дабы регулировать тягу
2. Сухой картер + бак с капельником для регулировки подачи горючего.

Остановился на втором и ни о чём не пожалел. При работе печи — её можно легко остановить в течении 5ти минут — достаточно закрыть кран подачи топлива. Единственно столкнулся с проблемой большей вязкости замёрзшего масла в тонкой топливной магистрали и коксование\закупоривание топливной трубки в камере сгорания. Соответственно установил регулировочный кран в 3 раза больше по сравнению с первой версией и в 2 раза большего диаметра быстросъёмную медную трубку.

Осенью, перед началом отопительного сезона начал железную модернизацию печки.
Завоял шаблоны из картона, расчертил железо, нарезал, загнул, начал варить.

Полный размер

печь в перевёрнутом положении

Полный размер

воздуховод из листа 2мм

Полный размер

элементы воздуховода 2мм

Полный размер

первой приваривалась внутренняя стенка, т.к. доступа снизу — в районе дожигателя попросту нет

Полный размер

далее пошли в бой

Полный размер

процесс сварки

Полный размер

мегатронная пушка

Из оставшихся обрезков материала нарезал одинаковые пластины внешних радиаторов.

Полный размер

радиаторные пластины, как в добротных советских транзисторных УНЧ =)

Для гармоничного вида железной конструкции нашёл в Леруа термокраску для каминов и печей — с порогом 700 градусов.

Полный размер

термокраска до 700 град С

После нанесения и высыхания краску следуют прожечь для полимеризации. С открытыми воротами затопил печку и ждал в общей сложности часа 4-5 пока краска не перестанет вонять.Картину дополнил проточный пластиковый вентилятор 190 кубов в час, алюминиевая гофра, соединённая хомутами к воздуховодам.

Итог следующий.
Печка безопасная, кушает 1 литр отработанного масла в час, занимает мало места, не зависит от отключения электричества, хорошо греет и при этом прилично выглядит.
При температуре на улице -10 градусов, в утеплённом стандартном гараже -1градус — после запуска печки в течение часа температура в помещении возрастает до 18-20 градусов.

Видео уазТех: Отопление гаража или печка на отработке

Как правильно готовить на электрической плите

Готовить на электрической плите непросто, но я не научился этому, пока не переехал в Берлин. До этого я был благословлен тем, что часто имел доступ к газовым плитам, которые используют живой огонь для равномерного и быстрого нагрева, чтобы вы могли эффективно готовить. С другой стороны, электрические плиты могут быть довольно неуклюжими. Их горелки медленно нагреваются и охлаждаются, что может быть особенно сложно, когда вам нужно быстро изменить температуру, чтобы предотвратить возгорание.Очевидно, что существуют высокотехнологичные версии, которые противоречат этой тенденции, но апартаменты в Берлине в моем ценовом диапазоне не совсем оборудованы по последнему слову техники.

Вместо того, чтобы позволить старой электрической плите в моем новом доме вывести меня из строя, я решил выяснить, как заставить ее работать на меня. Проявив немного творчества (и много отчаяния), мне удалось разработать ряд приемов, которые позволяют мне готовить на нем так же хорошо, как на газовой плите. Если у вас есть электрическая плита, я думаю, что это стоит иметь в виду, как по мнению экспертов, так и по моему собственному опыту.

Будьте осторожны с горелками, особенно если вы впервые используете электрическую плиту.

«Каждый, у кого когда-либо была электрическая плита, обжигался на ней хотя бы один или два раза», — рассказывает SELF Джошуа Зауэр, шеф-повар ресторана Avenue в Нью-Джерси. Когда газовая плита включена, это очевидно, потому что вы видите пламя или чувствуете запах газа, но это не всегда верно для электрической плиты. Более новые модели часто оснащены, чтобы уведомить вас, если конфорка все еще горячая, но многие старые модели не имеют четких указаний.

Если вы не уверены, горячая или холодная конфорка, положите руку на несколько дюймов над ней.

Если жарко, вы сможете почувствовать это тепло, даже не касаясь его.

Или поставьте чистые кастрюли и сковороды на конфорки, которые еще горячие после завершения приготовления, чтобы знать, каких из них следует избегать.

Зауэр говорит, что его мать раньше делала это, чтобы никто не обгорел, и что это всегда работало. В качестве альтернативы, Кристин Хейзел, недавняя победительница конкурса Food Network Chopped, говорит, что вы можете приобрести табличку или магнит, чтобы оставить на плите или рядом с ней, которая указывает, горячая она еще или нет.

Будьте особенно уверены, что вы действительно выключили все свои конфорки — даже если для этого придется присесть на корточки, чтобы лучше рассмотреть шкалы конфорок!

Я отходил от все еще горящей горелки чаще, чем хотел бы признать, и я понял, что иногда все, что вы можете сделать, — это проявлять особую бдительность, особенно когда вы все еще привыкаете к кухонному прибору. Однако через некоторое время это станет второй натурой.

Когда дело доходит до электрических плит, предварительный нагрев — ваш лучший друг.

Для правильного нагрева горелки может потребоваться много времени — по моему опыту, до 15 минут! Вот почему вы должны предварительно разогреть конфорки, пока готовите еду. Есть лук нарезать? Сначала включите горелку, а затем приступайте к работе. К тому времени, как вы будете готовы к работе, плита тоже должна быть готова.

Если вам нужно разогреть что-то более существенное, чем обычная кастрюля или сковорода, например чугунная сковорода или голландская духовка, позвольте вашей духовке сделать это за вас.

Примерно за 20–30 минут до начала приготовления используйте духовку с температурой 350 градусов по Фаренгейту, чтобы нагреть ее до температуры, и выньте ее (с прихватками!), Когда будете готовы начать.По словам Крейга Рисполи, шеф-повара Fresh & Co., поддерживать высокую температуру на электрической плите может быть сложно, и выполнение этого небольшого дополнительного шага гарантирует, что еда готовится более равномерно.

Если у вас есть электрический чайник, нагрейте им воду перед тем, как положить ее в кастрюлю для кипячения; это значительно ускорит процесс.

Когда вы ставите кастрюлю с холодной водой на электрическую плиту, действительно может долго закипать, особенно потому, что электрические плиты нагреваются очень медленно. Если у вас нет времени ждать этого, предварительно вскипятите воду в электрочайнике. Это занимает считанные минуты и идеально подходит, если вы не хотите ждать всю ночь, чтобы приготовить горшок с макаронами.

Во время готовки избегайте слишком быстрого или слишком сильного нагрева; изменяйте температуру постепенно, чтобы горелка успела правильно отрегулировать.

С газовой плитой жизнь проста. Когда вы включаете нагрев, становится сразу жарко, а когда вы его убавляете, становится холоднее. Электрические горелки настраиваются намного дольше, а это значит, что вам также нужно быть немного осторожнее, — говорит Хейзел.Например, если вы пытаетесь довести суп до кипения, не увеличивайте огонь до максимума сразу после прыжка — это сделает его слишком горячим и заставит его закипеть. Вместо этого начните с малого и медленно продвигайтесь вверх. Если вы готовили суп на среднем огне в течение 20 минут и не видите никаких результатов, увеличьте его на одну или две ступени и продолжайте.

Если вам нужно что-то обуглить, бросьте это прямо на горелку.

Для блюда, которое нужно обжечь на открытом огне, как баклажаны в этом рецепте соуса, на самом деле открытый огонь не нужен.Зауэр говорит, что вы получите такие же результаты, готовя пищу прямо на конфорке. «Это даст тот же дымный и горько-сладкий вкус, который вы обычно получаете», — объясняет он.

А если вам нужно быстро уменьшить огонь, поэкспериментируйте с одновременным включением двух конфорок.

Когда вы готовите, вы часто обнаруживаете, что вам нужно быстро переключить что-то с сильного огня на слабый, например, когда вы делаете горшок с рисом или пытаетесь не поджечь домашнюю карамель. На электрической плите это сделать сложнее, потому что горелкам нужно больше времени, чтобы остыть.Вместо этого я держу две горелки одновременно, одну на более низкую температуру, а другую на более высокую. Бев Вайднер, ведущая компании Food Network’s Pressure Point, добилась аналогичного успеха с этим методом, сказав мне, что он определенно может упростить задачу, особенно когда вам нужно плавно переключаться между высокой и низкой температурой. Просто будьте втройне выключите все конфорки, когда закончите! С этими уловками в заднем кармане никто и не догадывается, насколько громоздка ваша плита.

Как отключить газ, печка на отсечной клапан

Любой бытовой прибор, в котором используется природный газ или сжиженный пропан (LP), потенциально опасен для возгорания.Водонагреватели, печи, обогреватели, плиты, духовки и варочные панели могут работать на газе, поэтому неплохо знать, где расположены запорные газовые клапаны на любом из этих приборов. Самостоятельное отключение газа от плиты безопасно только в том случае, если запах газа слабый и явно исходит из зоны печи.

Используйте запорный газовый кран, подключенный к гибкой подающей линии прибора, чтобы отключить подачу газа к плите. Строительные нормы и правила теперь требуют, чтобы запорный газовый клапан располагался в пределах 6 футов от прибора и в той же комнате, поэтому, если вы обнаружите неподходящую ситуацию, рекомендуется попросить специалиста по обслуживанию установить надлежащий запорный клапан. Запорные клапаны для стандартных (отдельно стоящих) газовых плит или кухонных плит обычно расположены за устройством.

Если вы чувствуете запах газа

Если запах газа пронизывает весь дом или вы чувствуете сильный запах, когда входите в свой дом, немедленно выйдите из дома и позвоните 9-1-1 из дома соседа или с мобильного телефона далеко от вашего дома.

Предупреждение

Если запах газа в вашем доме очень сильный, лучше немедленно покинуть дом и позволить коммунальной компании прийти и выяснить причину проблемы.Понимая опасность утечки газа, коммунальные службы проводят эту экстренную инспекцию быстро и бесплатно, используя специальное оборудование для обнаружения утечки. Опасность взрыва вполне реальна в доме, где запах газа заполнил одну или несколько комнат, и вам следует немедленно уйти.

Если запах газа слабый и присутствует на небольшом участке, вы можете отключить газ самостоятельно, прежде чем вызывать коммунальное предприятие или сантехника. Во многих случаях расположение запаха газа может дать вам четкую подсказку о том, какой прибор неисправен или где находится плохое соединение.Например, если вы чувствуете запах газа на кухне, скорее всего, проблема в плите или плите. Когда запах газа локализован таким образом, обычно безопасно действовать быстро, чтобы отключить подачу газа к самому прибору, но всегда руководствуйтесь здравым смыслом и ошибайтесь в угоду безопасности.

Смотреть сейчас: Как отключить газ в печи при отсечной клапан

Как устранить слабое пламя на газовом гриле или плите

Эта новенькая печь зовет тебя по имени.Вы выходите на улицу, подключаете баллон с пропаном, зажигаете горелки — и не загорается ничего, кроме крошечного пламени. Звучит знакомо?

Почему возникает слабое пламя?

Проблемы с низким пламенем характерны для любых пропановых печей или грилей из-за предохранительного механизма в каждом регуляторе. Регуляторы разработаны со специальным механизмом для ограничения потока газа в случае утечки.

Вот идея. Если в вашем газовом приборе произошла утечка, о которой вы не знали, и вы включили баллон с пропаном, топливо будет вытекать в воздух рядом с плитой с открытым пламенем.Вы можете написать «плохие новости»?

Благодаря предохранительному механизму, регулятор может вместо этого обнаруживать избыточный поток пропана и уменьшать его. У вас остается «слабый поток» пропана через шланг и слабое пламя. Кризис предотвращен.

Как исправить слабое пламя?

Конечно, безопасность важна. Но вы бы предпочли жарить на гриле оладьи и гамбургеры, а не смотреть на холодную горелку. К счастью для вас и всех, кто ждет обеда, эту проблему легко решить.

• Сначала выключите плиту или конфорки гриля и закройте баллон с пропаном.Перед отключением регулятора убедитесь, что все в выключенном состоянии.
• Отсоедините регулятор от бака и дайте ему постоять несколько секунд. На этот раз позволяет регулятору выполнить сброс.
• Присоедините регулятор к резервуару и выполните проверку на герметичность, как описано в руководстве по эксплуатации. Смажьте шланг и каждую точку соединения водным раствором мыла 50/50. Это включает в себя точку, где регулятор встречается с резервуаром, где шланг встречается с плитой, где клапаны присоединяются к коллектору, и длину самого коллектора.
• Медленно откройте вентиль бака, повернув его на пол-оборота для запуска. Если вы слышите резкий звук или видите «растущие» пузырьки в любом месте, где вы нанесли мыльную воду, выключите все. У вас утечка. Чтобы исправить это, попробуйте затянуть соединения или закажите новую деталь. Не используйте прибор, пока не устраните утечку или не замените неисправное оборудование.
• Если вы не заметили протечек, попробуйте зажечь печь. Зажгите горелки и отрегулируйте ручки регулировки температуры для проверки.
• Если пламя нормальное, вы готовы жарить, запекать, жарить или варить.

Что делать, если он по-прежнему не работает?

Если наши предложения выше не помогли, вы можете проверить эти другие проблемы.

• Очистите горелки и трубки Вентури (штоки горелок) от пыли, грязи или паутины. Такие засоры могут привести к слабому или желтому пламени. Вы можете использовать садовый шланг или воздушный компрессор для распыления прямо в горелки; Точно так же вы можете распылять жидкость в трубки Вентури.Если вы используете воду, положите плиту вверх дном примерно на час перед тем, как снова использовать ее, чтобы вода стекала.
• Убедитесь, что отверстия клапана очищены от пыли и грязи, сняв их с трубок Вентури и проверив. При необходимости очистите их небольшой проволокой.
• Проверьте свою плиту с другим баллоном с пропаном. Возможно, у вас просто заканчивается топливо.
• Проверьте свою плиту с другим шлангом и регулятором. Обязательно проверьте герметичность этого шланга и регулятора перед зажиганием печи.

  Если ни одно из этих действий не решает проблему слабого пламени на вашем газовом гриле или плите, не стесняйтесь позвонить нам. Члены нашей службы поддержки клиентов могут справиться практически со всем, что вы им бросите. Мы включим вашу плиту, и вы сможете снова приготовить то, что любите.

11 советов по безопасности газовых плит, которые должен знать каждый

Заявление об ограничении ответственности | Эта статья может содержать партнерские ссылки, это означает, что мы можем бесплатно получить небольшую комиссию за соответствующие покупки.

Газовые плиты

используются на большинстве кухонь и предпочитаются большинством поваров по всему миру. Но газовые плиты создают некоторые серьезные проблемы с безопасностью — как с ними бороться?

Причина широкого использования газовых плит заключается в том, что они предоставляют множество преимуществ как профессиональным поварам, так и домашним поварам. Они предлагают повышенную начальную скорость нагрева, лучший контроль температуры, визуальный контроль пламени, совместимость с множеством кухонной посуды и возможность использовать различные методы приготовления.

Чтобы максимально использовать газовые плиты и гарантировать, что они продолжают обеспечивать эти преимущества в долгосрочной перспективе, необходимо позаботиться о нескольких важных вещах и сделать безопасность главным приоритетом на кухне. В этом списке обсуждаются наиболее важные проблемы безопасности газовых плит и способы их решения.

Прочтите 11 советов по безопасности газовой плиты, которые вы должны знать!

Советы по безопасности газовой плиты

1. Управление пламенем

Пламя в газовых плитах можно легко контролировать, поворачивая ручку и переключая между низким, средним и высоким.Он никогда не должен выходить из-под посуды, поставленной на конфорки, так как это может привести к нагреванию ваших пальцев.

Важно, чтобы конфорки были включены только на время приготовления. Если оставить огонь без присмотра или не готовить, это может привести к несчастным случаям и пожару. Если искра не загорается при включении горелки, необходимо ее выключить и подождать несколько секунд.

Размытие фотографии, Домашний LPG. Огонь. Горящая газовая горелка в темноте. Концепция естественной энергии.

Если есть периодическая задержка зажигания пламени, возможно, горелка заблокирована и ее необходимо очистить.

2. Уход за плитой

Газовая плита широко используется, и прослужит долго. Но для того, чтобы обеспечить долгий и беспроблемный срок службы, его необходимо поддерживать определенным образом. Самая серьезная причина опасений по поводу безопасности газовых плит — небрежность и неправильное обслуживание.

Очень важно ежедневно чистить плиту — вынуть конфорки и тяжелые решетки и промыть их мыльной водой.Если отверстия горелки заблокированы остатками пищи или другими отходами, очистите их зубочисткой или другим острым предметом.

Убедитесь, что конфорки и решетки не снимаются сразу после приготовления, и дайте им время остыть.

3. Использование правильной посуды

Обязательным условием для обеспечения безопасности при использовании газовых плит является использование подходящей посуды или посуды. Необходимая проверка заключается в том, что дно вашей посуды или кухонных принадлежностей должно закрывать пламя, когда оно становится слишком сильным, по сути, огонь не должен выходить снизу на боковые стороны приборов. Поэтому выбор посуды подходящего размера имеет первостепенное значение.

Материал посуды должен быть антикоррозионным и негорючим. Не используйте для газовой плиты какую-либо пластиковую, меламиновую или стеклянную посуду. Посуда должна быть тщательно очищена и высушена, прежде чем ставить ее на плиту для приготовления.

Медь — отличный материал для изготовления кухонных принадлежностей. Если вы ищете подходящие, ознакомьтесь с этим обзором медных кастрюль и сковородок, чтобы узнать больше.

4. Мониторинг окиси углерода

Одним из наиболее значительных неблагоприятных факторов использования газовой плиты является то, что она выделяет вредный угарный газ.Поскольку вы не имеете цвета и запаха, вы не сможете обнаружить выбросы окиси углерода, если не испытаете на себе их вредное воздействие.

Воздействие выбросов окиси углерода может вызвать головокружение, головные боли, тошноту и рвоту. Если вы испытываете какие-либо из этих симптомов во время приготовления пищи, весьма вероятно, что вы вдыхаете токсичный оксид углерода, который выделяется из вашей плиты. Приобретение детектора угарного газа и установка его на кухне — лучший способ контролировать этот вредный газ и не допустить его негативного воздействия на ваше здоровье.

5. Проактивное и осторожное приготовление

То, какое внимание вы уделяете мелким деталям во время готовки, может во многом определить, насколько безопасно вы используете газовую плиту.

Если держать ручки посуды сбоку или использовать задние конфорки, чтобы ручки не выступали за столешницу, это исключает риск опрокидывания посуды и разлива горячей пищи повсюду.

Выключите конфорки сразу после использования, обращайте внимание на пламя и не оставляйте плиту без присмотра во время ее использования — вот некоторые из важных моментов, которые следует сохранить в контрольном списке безопасности для активного и осторожного приготовления.

6. Предотвращение утечки газа и опасностей пожара

Осведомленность о своем окружении и наблюдение даже за малейшими признаками вероятных происшествий — ключ к обеспечению безопасности при использовании газовых плит. Наиболее серьезная причина для беспокойства, связанная с газовыми плитами, — это легковоспламеняемость газа и возможность возникновения разрушительных пожаров.

Если вы чувствуете утечку газа и чувствуете его запах, выключите горелки и не включайте их снова, пока запах полностью не исчезнет из вашего дома.Если вы по-прежнему сталкиваетесь с проблемами и чувствуете утечку газа, проверьте горелки, соединения труб и газовый баллон.

Если вы не можете найти источник утечки и устранить его, не используйте газовую плиту, если не попросите экспертов прийти и устранить проблему.

7. Удаление легковоспламеняющихся предметов

Тепло от горелки газовой плиты может обжечь легковоспламеняющиеся предметы, находящиеся рядом с ней. Любую пластиковую посуду или банки, обертки из фольги и герметичные стеклянные емкости следует держать на безопасном расстоянии от газовой плиты, в первую очередь, когда она используется.

Одна из распространенных ошибок, которую совершает большинство из нас, — это ставить на соседние горелки неиспользуемые предметы. Самый безопасный вариант — ничего не оставлять на горелках и держать легковоспламеняющиеся предметы подальше от печи.

Рядом с газовой плитой следует хранить только те посуду и посуду, которые можно безопасно использовать на газовой плите, во избежание неосторожного и непреднамеренного использования легковоспламеняющихся приборов.

8. Доступ к аварийному оборудованию и услугам

На кухне, где есть газовая плита, обязательно иметь под рукой огнетушитель.Широко распространен миф о том, что воду следует использовать для тушения пожаров. Однако в случае возникновения пожара на кухне вода — не лучший способ тушить пожар. Используйте огнетушитель только в случае необходимости.

Очень важно иметь огнетушитель и знать, как им пользоваться. Всегда рекомендуется обращаться за помощью к специалистам в случае утечки газа, поэтому записать номера телефонов для экстренной связи на стикер на дверце холодильника — это хороший способ решить эту проблему.

9. Меры личной безопасности

Поговорка «Бог помогает тем, кто помогает себе», верна и в отношении безопасности газовых плит. Вам нужно принять несколько простых мер предосторожности, чтобы избежать неприятностей. Следует сделать пару вещей, чтобы убедиться, что вы не носите слишком свободную одежду или одежду, изготовленную из материала, который может быстро воспламениться. Женщинам следует завязать волосы во время готовки, чтобы быть в безопасности.

Не позволяйте детям посещать кухню во время приготовления пищи, а подросткам нельзя позволять готовить в одиночку.Этих действий недостаточно для обеспечения полной безопасности, но они гарантируют, что вы не попадете в аварию, которая заставит вас чувствовать себя глупо и безрассудно.

10. Установка дымовой сигнализации

Большинство новостроек оснащено дымовой сигнализацией и встроенными механизмами пожарной безопасности. Если ваш дом не был куплен или построен в последние годы, вам может потребоваться установить эти средства безопасности, и они определенно окупаются.

Закройте детектор дыма на потолке.

Дымовой извещатель идеально подходит для предотвращения опасности возгорания, особенно на кухне. Если вы время от времени готовите пищу для вечеринки или в праздничное время в течение долгих часов, возможно, вы оставите плиту гореть дольше, чем следовало бы.

Как только огонь начнет готовить пищу, дым активирует сигнал тревоги и поможет избежать пожара на вашей кухне. Хотя дымовая пожарная сигнализация может вообще не использоваться, она добавляет стабильный уровень защиты.

11. Выбор правильной вытяжки

В газовых плитах для воспламенения пламени в горелках используется газ или пропан. При контакте огня с посудой выделяются пары. Очень важно, чтобы пары немедленно выводились наружу. Если на вашей кухне нет окон в стратегически важных местах, вентиляция дыма и дыма может быть затруднена.

Установка эффективной вытяжки размером с вашу печь — идеальный способ обеспечить отвод дыма и дыма наружу.Никто не хочет готовить на кухне, наполненной дымом, при использовании газовых плит, и правильный дымоход гарантирует, что ваша кухня не такая.

Безопасность прежде всего!

Множество преимуществ использования газовой плиты делают ее незаменимой практически на каждой кухне. Эти 11 советов по безопасности помогут вам использовать газовую плиту наилучшим образом в долгосрочной перспективе.

Статьи по теме

11 лучших ракетных печей для любителей кемпинга и выживания

10 самых эффективных дровяных печей для домашнего отопления

13 лучших домашних огнетушителей на сегодняшний день | Справочник покупателя

13 лучших печных фильтров 2021 года | Руководство покупателя и отзывы

Не работает или работает частично — электрическая и индукционная варочная панель — Справка по продукту

ПРИМЕЧАНИЕ. Людям с кардиостимулятором или аналогичным медицинским устройством следует соблюдать осторожность, когда они находятся рядом с этой индукционной варочной панелью, когда она включена.Электромагнитное поле
может повлиять на кардиостимулятор или подобное устройство. Проконсультируйтесь со своим врачом или производителем кардиостимулятора или аналогичного медицинского устройства
для получения дополнительной информации о его воздействии на электромагнитные поля индукционной варочной панели.

Сработал автоматический выключатель или перегорел предохранитель?

Проверьте основной источник питания, чтобы убедиться в его работоспособности.

Варочная панель выключилась сама по себе?

• Неумышленное прикосновение к клавиатуре питания или отключение конфорок на 10 секунд.
• Снова коснитесь кнопки питания.

Включена ли блокировка управления?

Control Lock предотвращает непреднамеренное использование поверхностей для приготовления пищи.

• Если блокировка управления активирована при выключенном питании варочной панели, варочная панель блокируется, и поверхности для приготовления пищи не могут быть включены с помощью сенсорного управления варочной панели.
• Если блокировка управления активирована при включенном питании варочной панели, все клавиатуры блокируются, кроме клавиатур питания и включения / выключения.

Чтобы заблокировать варочную панель:

1. Нажмите и удерживайте кнопку CONTROL LOCK в течение 3 секунд.
2. Через 3 секунды раздастся звуковой сигнал и загорится индикатор над клавиатурой Control Lock, указывая на то, что органы управления варочной панелью находятся в положении блокировки.

Если варочная панель используется при активированной блокировке управления, приготовление пищи будет продолжаться как обычно, и все установленные таймеры продолжат обратный отсчет.

Чтобы разблокировать варочную панель:

• Нажмите и удерживайте кнопку CONTROL LOCK в течение 3 секунд.

Правильно ли настроены элементы управления?

Первое использование или после сбоя питания:
После подключения устройства к источнику питания или после сбоя питания панель управления блокируется. Загорится световой индикатор над значком ключа. Чтобы разблокировать панель управления, нажмите и удерживайте CONTROL LOCK в течение 3 секунд. Индикатор погаснет, и прибор будет готов к работе.

Для включения прибора:

1. Нажмите ПИТАНИЕ.

Чтобы включить конфорку на поверхности:

1. Прикоснитесь непосредственно к области отображения той поверхности, которую вы хотите использовать.
2. Выберите ступень нагрева от 1 до 9, нажав / сдвинув ползунок мощности или кнопку «+» или «-».

Инструкции по работе с органами управления см. В руководстве пользователя.

Если вы хотите загрузить или просмотреть литературу по продукту для вашего устройства, посетите нашу страницу Руководства и литературы.

Используется правильная посуда?

Число на дисплее уровня нагрева конфорки будет мигать, если:

• сковорода не ставится на поверхность для приготовления пищи.
• Сковорода сделана из неподходящего материала.
• сковорода не подходящего размера.

Он перестанет мигать, как только подходящая сковорода будет помещена на поверхность для приготовления пищи. Размер, материал и расположение кастрюли очень важны для достижения максимальной мощности. Идеальная посуда должна иметь плоское дно, прямые стороны и хорошо прилегающую крышку, а толщина материала должна быть от средней до тяжелой. Сковорода с грубой обработкой может поцарапать варочную панель.

НАЖМИТЕ ЗДЕСЬ, чтобы получить дополнительную информацию о посуде, совместимой с индукционным нагревом.

Вы сбросили питание?

Если описанная выше процедура устранения неполадок не увенчалась успехом, попробуйте перезагрузить устройство.

1. Электроприбор выключается выключением прерывателя цепи на одну (1) минуту.
2. Включите питание устройства включением автоматического выключателя (-ов).
3. Убедитесь, что прибор работает.

Как починить газовую плиту, которая не горит

Тайлер Лизенби / CNET Газовые плиты

, безусловно, обладают рядом преимуществ, таких как почти мгновенный нагрев, долгосрочная экономия затрат и, конечно же, возможность продолжать готовить при отключении электроэнергии.

Но, в отличие от змеевиков или электрических плит, вам нужно зажечь конфорки, чтобы приготовить что-нибудь на газовой плите.

К счастью, обычно проблему можно решить самостоятельно. Узнайте, почему ваша газовая плита не загорается и как это исправить.

Проблема: она забита остатками пищи

Будь то скопление жира или пищевые крошки, одна из наиболее частых причин проблем с зажиганием газовой горелки — это мусор, блокирующий поток газа к запальнику.

Исправление : Начните с удаления решетки, закрывающей неисправную горелку. Затем снимите колпачок горелки, который должен легко подняться. Герметичное основание горелки либо поднимется, либо вам может потребоваться открутить пару винтов перед тем, как снимать ее. Очистите окружающую среду теплой мыльной тряпкой. Смочите запечатанную основу горелки в уксусе или теплой воде и с помощью жесткой щетки удалите все загрязнения. Наконец, удалите оставшийся мусор из отверстий горелки с помощью зубочистки, швейной иглы или сжатого воздуха.Установите на место горелку, крышку и решетку и попробуйте зажечь горелку еще раз.

Если это не сработает, возможно, произошел перегиб в линии подачи газа или возникла более серьезная проблема, и вы можете проконсультироваться со специалистом.

Проблема: неплотное соединение.

Хотя на плите нет большого количества движущихся частей, соединения могут ослабнуть, особенно во время чистки или установки. Если провода, соединяющие запальник с модулем управления, не имеют прочного соединения, вы не получите искры, необходимой для правильного зажигания горелки.

Исправление : Во-первых, отключите электропитание прибора, отсоединив его от стены или щелкнув выключателем. Снимите решетку и колпачок с проблемной горелки. Снимите герметичное основание горелки и найдите ослабленные соединения или отсоединенные провода. Зафиксируйте все ослабленные соединения и подсоедините отсоединенные провода, установите на место основание горелки, крышку и решетку. Включите питание плиты и проверьте соединение.

Проблема: неисправен воспламенитель.

Если вы удалили мусор с основания горелки и исправили все незакрепленные соединения, возможно, вы имеете дело с неисправным воспламенителем.Быстрый способ определить, нужно ли заменить воспламенитель, — это выключить свет в комнате и повернуть ручку управления в положение зажигания. Если воспламенитель дает искры желтого или оранжевого цвета, а не ярко-голубовато-белого цвета, вероятно, потребуется заменить воспламенитель.

Исправление : Отключите газ и подайте питание на плиту, снимите крышку горелки и с помощью отвертки или шестигранного ключа отсоедините основание горелки. Отсоедините провода, идущие от запальника. Обычно в воспламенителях используется система быстрого отключения, поэтому вам не нужно разрезать или сращивать провода.Используйте номер модели вашей печи, чтобы определить, какой воспламенитель для замены вам следует приобрести, установить новую деталь и заменить основание горелки, крышку и решетку. Включите подачу газа и питания к плите и проверьте горелку.

Если ни одно из этих быстрых решений не устранило неисправную горелку, вам может потребоваться заменить переключатель воспламенителя, модуль управления воспламенителем или обратиться к профессионалу для более глубокой диагностики.

Как починить плиту, которая не зажигает

Собираетесь ли вы продемонстрировать свое кулинарное мастерство друзьям или готовите простой ужин в будние дни, трудно уйти далеко, если конфорка не загорится на вашем печь.

Всегда можно в последний момент переключить меню и подать гаспачо или другое блюдо, которое не требует приготовления. Но если вы настроены на приготовление знаменитого соуса для спагетти для своей Ноны, или если вы просто хотите решить проблемы с духовкой и плитой раз и навсегда, вы можете следовать нашему простому руководству по устранению неполадок о том, как починить плиту, работает правильно.

Засорение подачи газа

Если вы слышите щелчки и видите искры при повороте ручки горелки, и чувствуете запах газа, который течет нормально, но огонь не загорается, возможно, подача газа забита.

Это очень быстрое и простое решение — просто снимите решетку (убедитесь, что она остыла на ощупь), снимите крышку конфорки и выньте конфорку из верхней части плиты. Для некоторых моделей вам может потребоваться открутить два винта, удерживающих горелку на месте — для этого подойдет обычный гаечный ключ или торцевой ключ.

Посмотрите на маленькое отверстие размером почти со штифт в задней части горелки. Это подает газ через воспламенитель, чтобы зажечь огонь, и часто может быть заблокирован жиром или любым другим мусором.Просто тщательно очистите горелку, воткнув в отверстие зубочистку, иглу или другой инструмент аналогичного размера, и вставьте ее обратно на плиту. Газ должен пройти, и горелка должна гореть как обычно.

Проверьте соединения искрового воспламенителя

Если после тщательной очистки горелка духовки не работает должным образом, попробуйте проверить соединения воспламенителя, чтобы убедиться в их надежности.

Отключите духовку от стены, так как вы будете работать с электронными компонентами и не хотите получить удар током.Полностью выньте головку горелки из духовки — проводка должна выходить из верхней части диапазона, соединенная с ее нижней частью — и проверьте соединения, чтобы убедиться, что провода правильно прикреплены к воспламенителю. Ослабленные соединения могут помешать воспламенителю искр и загореться пламя.

Полностью заменить воспламенитель

Если соединения надежны, вы включили духовку в розетку и проверили ее, но горелка все равно не горит, возможно, воспламенитель нуждается в полной замене. Хороший способ проверить это — выключить свет и посмотреть на цвет искр, выходящих из запальника, когда вы поворачиваете ручку.

Они должны быть холодного бело-голубого цвета. Если нет, возможно, пришло время заменить воспламенитель.

Вы можете проверить номер модели и заказать замену воспламенителя в Интернете или приобрести его в местном хозяйственном магазине. Замена самого воспламенителя начинается аналогично проверке соединения — отключите газ и питание от вашей плиты, полностью выньте головку горелки и переверните ее вверх дном.Используя отвертку с плоской головкой, отсоедините провода от воспламенителя, убедившись, что они не соскользнут внутрь печи, когда вы отпускаете их.

Старый искровой воспламенитель должен легко сниматься с помощью отвертки с крестообразным шлицем. Отвинтите и вытащите старый воспламенитель и замените его. Соберите плиту и проверьте ее.

Заменить жгут проводов воспламенителя

Если только одна (или несколько) горелок не загорается из-за того, что при повороте ручки управления не возникает искры, но другие горелки получают искры и зажигаются должным образом, возможно, потребуется заменить жгут проводов воспламенителя.

Части жгута запальника могут закоротиться, если жидкость выкипит и выльется на него, или вращающийся вал, который совпадает с клапаном горелки, может со временем сорваться и помешать правильному вращению.

Чтобы заменить жгут проводов воспламенителя, выключите газ, отключите плиту и снимите решетки горелки и горелки. Затем снимите ручки управления духовкой и с помощью гаечного ключа открутите болты, удерживающие металлическую плиту, но пока оставьте ее на месте.

Откройте дверцу духовки и загляните под переднюю панель, найдите винты, удерживающие переднюю панель.Сняв переднюю панель, открутите винты, входящие в верхнюю панель, чтобы она полностью освободилась.

Снимите верхнюю панель и отложите ее в сторону. Отодвиньте духовку от стены и снимите ее заднюю панель с помощью гаечного ключа.

Жгут проводов воспламенителя теперь полностью открыт. Вы увидите, что есть два провода: один идет к задней части духовки, а другой подключается в передней части духовки к клемме искрового модуля. Отсоедините задний провод от пластикового зажима и с помощью отвертки с плоским жалом отсоедините другой провод от клеммы модуля искры.

Теперь потяните все четыре переключателя вперед с валов газовых клапанов. Возьмите новый жгут воспламенителя, пропустите провода и снова установите каждый переключатель на его газовом клапане. Снова подсоедините провод задней панели, а также клемму модуля искры и соберите печь.

Давайте поможем вам приготовить еду

Ремонт горелки духовки может быть сложным, трудоемким и болезненным процессом, поэтому наши опытные технические специалисты всегда готовы помочь вам заставить ваши горелки работать как новые.Благодаря нашему простому процессу онлайн-бронирования вы можете попросить специалиста Puls отремонтировать вашу духовку раньше, чем вы это узнаете — уже в тот же день.

Плюс, если вы решите продолжить ремонт, мы бесплатно добавим нашу комплексную диагностику за 79 долларов. Посетите наш сайт сегодня и получите скидку 5% на первую услугу у нас.
