Особенности дымоходов из кирпича
Разновидности кирпичных дымовых труб
Конструкция дымохода из кирпича
Требования, выдвигаемые к кирпичному дымоходу
Кирпич для кладки дымохода
Демонтаж кирпичной трубы своими руками
Монтаж кирпичного дымохода
Изоляция распушки
Частые ошибки при монтаже

Дымоход является одним из важнейших компонентов системы отопления в частном или загородном доме. С его монтажом сумеет справиться даже неопытный человек, но в этом деле необходимо знать определенные нюансы, нормы СНиП, а также возможные ошибки.

Особенности дымоходов из кирпича

В частном доме с отопительной котельной системой присутствует дымоход. Он предназначен для вывода продуктов горения топлива наружу. Сейчас существует множество конструкций дымохода. Необходимые инструменты и материалы для монтажа получится найти в строительном магазине. Хоть сейчас появились и новые разновидности дымоходов, но кирпичные конструкции до сих пор пользуются спросом.

Преимущества кирпичных дымоходов:

• Относительно небольшие расходы на кладку дымовой трубы из кирпича.
• Многообразие материалов для изготовления.
• Отличные эксплуатационные характеристики, кирпичные дымоходы способны выдерживать температуру до тысячи градусов по Цельсию.
• Эстетичная составляющая. Кирпичные дымоходы внешне красивые, они станут отдельным элементом украшения дома. Для их декорирования чаще всего используется керамический материал.
• Отличная теплопроводность.

Разновидности кирпичных дымовых труб

Существует 2 разновидности кирпичных труб: коренная и насадная. Они используются для разных печей.

Насадной вид конструкции напрямую подключаются к печи, являясь ее продолжением. Коренные трубы размещаются неподалеку от котла, автономно.

Для соединения их с печью используется специальный патрубок.

Коренная конструкция лучше всего подходит к чугунным изделиям в отопительной системе. Помимо того, несколько печей можно объединить в один коренной дымоход. В такой ситуации нужно грамотно определить диаметр трубы, которая справится с нагрузкой по выводу продуктов сгорания.

Рекомендация: иногда при установке коренной конструкции и ее подключении специальным патрубком к печи, требуется монтаж внутри дымохода трубы из металла. Кирпичный дымоход необходимо строить согласно всем строительным нормам.

Насадная труба напрямую исходит из котла и проходит через крышу. Она подходит для подключения только к одной печи. Читайте также: «Как установить дымоход через крышу – правила создания и герметизации прохода трубы».

Конструкция дымохода из кирпича

У обоих типов дымохода схожее строение. Отличие заключается только в том, что коренная конструкция способа включать в себя несколько печей. В таком случае понадобится несколько стояков и разделов. И тут все зависит от того, сколько этажей у здания.

Элементы, входящие в конструкцию дымохода:

1. Разделка трубы (ее еще называют распушкой). Она предназначается для защиты горючих перекрытий. У разделки самая большая толщина стенок во всей конструкции, находится в диапазоне 35-40 см. Точное значение зависит от конкретной ситуации. В итоге получается изоляция приблизительно на 25 см.
2. Шейка печи. Данный элемент дымохода расположен на участке от печи до разделки. Шейка печи включает в себя дымовую задвижку, предназначенную для регуляции тяги.
3. Стояк трубы. Он изготавливается из кирпича, внутри него находится канал для вывода продуктов горения. Размещается стояк в перекрытии чердака, а также до разделки.
4. Выдра. Данный элемент дымохода предназначен для гидроизоляции прохода трубы в кровле. Выдра устанавливается над крышей.

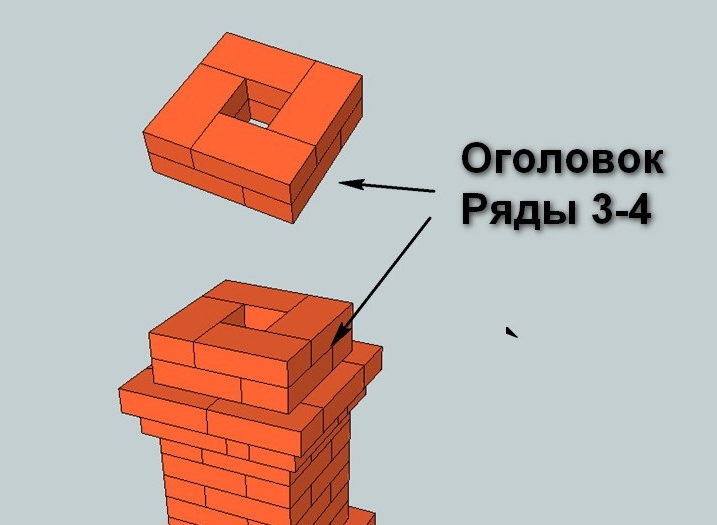

5. Колпак. Устанавливается поверх шапки в оголовке трубы (подробнее: «Какой оголовок трубы дымохода сделать и как его установить»). Данный элемент защищает канал дымохода от попадания внутрь атмосферных осадков. Кроме того, грамотное размещение колпака увеличивает эффективность всей системы.

Требования, выдвигаемые к кирпичному дымоходу

СНиП — специальный документ, регламентирующий строительные нормы при возведении объектов. В него включены и отопительные системы в частных домах. Эти нормы стоит учитывать при кладке трубы из кирпича своими руками.

Основные пункты СНиП относительно кирпичных дымоходов:

1. В дымоходе не допускаются перепады внутреннего диаметра, стенки должны быть ровными.
2. Толщину дымохода нужно определять исходя из требований пожарной безопасности. Чаще всего, оптимальный показатель равен 10 см.
3. Материалы, используемые для кладки кирпичной трубы, должны без проблем переносить воздействие высоких температур.
4. Между трубой и стеной необходимо сохранять расстояние от 38 см.
5. Ни в коем случае нельзя забывать о монтаже расширений, они устанавливаются в месте прохода трубы через перекрытия.
6. Допускается отвод продуктов горения в вертикальном положении. Но в некоторых ситуациях невозможно построить дымоход без горизонтальных участков. В таком случае их длина не должна превышать 1 м.
7. Для плоских крыш необходимо делать наружный участок дымохода в 1 метр.
8. Для скатной крыши монтируется труба на расстоянии полутора метров от конька, при этом она должна возвышаться над ним не меньше чем на 50 см. Читайте также: «Как сделать расчет высоты крыши – как рассчитать правильно высоту конька двухскатной кровли».
9. Если труба находится на 3-метровом удалении от конька скатной крыши, то по высоте они будут вровень.
10. В ситуациях, когда расстояние от конька крыши до дымоходной трубы больше 3 метров, необходимы специальные расчеты высоты внешнего участка. Нужно условно построить линию под углом 10 градусов к горизонту конька. Место пересечения определит высоту трубы.
11. Для котельных систем на газовом топливе необходимо монтировать трубу таким образом, чтобы она возвышалась над крышей не меньше 5 метров.

Правильное размещение дымоходной трубы крайне важно, так как влияет на эффективность всей системы. Необходимо четко следовать указаниям по высоте дымохода. Длина трубы высчитывается по-разному, зависит от ряда показателей. В каждом отдельном случае ее наружный участок может различаться по высоте.

К промышленным кирпичным дымоходам выдвигаются особые требования. Длина трубы должна быть на 25 метров больше высоты любого здания в определенном радиусе.

Кирпич для кладки дымохода

Для самостоятельно монтажа дымохода из кирпича нужно предварительно рассчитать количество материалов. Необходимо заранее знать, сколько потребуется кирпича и цементного раствора. Особое внимание стоит уделить еще выбору материала, ведь от его качества напрямую зависит надежность кладки печной трубы над крышей, а также всей остальной конструкции. И тут есть несколько полезных рекомендаций.

Стоит понимать, что для материала, используемого при кладке такой конструкции, выдвигается требование огнеупорности. По форме кирпич нужен ровный, чтобы отсутствовали трещины и прочие дефекты. Специалисты рекомендуют закупать материал с маркой от 200 и выше. Оптимальный размер кирпича для возведения дымоходной трубы — 25x12x6.5 см.

Между собой кирпичи скрепляются с помощью специального раствора, смешанного из цемента, песка и воды в определенных пропорциях. Его качество можно выявить по зернистости песка. Из мелкозернистых фракций получается идеальный раствор для кладки дымохода. Иногда в его состав включается глина. Нужно брать чистый материал, без каких-либо примесей.

Отверстие прохода трубы в кровле необходимо гидроизолировать.

Это позволяет избежать стекания жидкости по трубе внутрь здания. Для реализации данной задачи чаще всего используют выдру — утолщение на наружной стороне кладки. Но ее можно заменить с помощью металлической детали — «фартука».

Демонтаж кирпичной трубы своими руками

Отслужившие свое дымоходы из кирпича не просто плохо обеспечивают вывод продуктов горения, но и представляют угрозу для человеческой жизни. Ведь в любой момент старая конструкция может развалиться. Такие дымоходы необходимо сносить и заменять новыми.

Процедура демонтажа предельно проста. Дымоход разбирается по кирпичу, начинается все сверху, с крыши. Постепенно демонтаж дойдет до основания, до печи. Но стоит понимать, что кирпичи посажены на цементный раствор. Поэтому для разбора кладки потребуются физические усилия. В некоторых случаях конструкция заштукатурена, что осложнит процедуру демонтажа. Читайте также: «Как выполнить демонтаж дымовой трубы – способы и правила безопасности».

Когда внешний участок дымохода снесен, можно переходить к разбору части трубы на чердаке дома. Чтобы избежать возможного обвала штукатурки с потолка, необходимо разместить на трубе специальные штробы.

С выполнением задачи отлично справятся молоток, кувалда или аналогичные инструменты. С их помощью удастся относительно быстро снести дымоход в частном доме.

Монтаж кирпичного дымохода

У многих хозяев частного дома возникает вопрос: «Как выложить печную трубу самостоятельно?». В первую очередь необходимо составить подробный план работ. Схему можно нарисовать самостоятельно либо заказать у квалифицированных людей. Они подберут оптимальное решение для конкретной ситуации. Во втором случае плане нужно внимательно рассмотреть. А уже потом можно переходить к самой кладке трубы из кирпича. Читайте также: «Как построить дымовую кирпичную трубу – пошаговое руководство».

Этапы монтажа кирпичного дымохода:

1. В первую очередь идет монтаж насадной трубы. Для кладки дымохода применяется метод перевязки. Но предварительно нужно закрепить саму трубу на раствор к печи. Суть данного метода заключается в том, что в каждом ряду идет шаг на полкирпича. Такой подход позволяет достичь лучшего показателя сцепления. Кладка выполняется до того, пока между перекрытием и конструкцией не остается 5-6 свободных рядов.
2. Теперь уже идет кладка распушки. Тут в обязательном порядке потребуется расширение наружного периметра. Подходящие размеры для внешнего уширения — 59×45 см. В такой ситуации нужно делать внутреннее уширение на 14×27 см. Расширение довольно просто реализовать. Достаточно сдвинуть на краях рядов кирпичи. Примерный размер сдвига — 4 сантиметра.
3. Во время третьего этапа идет монтаж выдры. Требуется предельно внимательно подойти к выполнению данной задачи, чтобы избежать возможных ошибок. Для укладываемых рядов во время монтажа выдры необходимо создавать отступ наружу на треть. При этом первый ряд поверх расширения должен соответствовать предыдущему.
4. Необходимо организовать стояк для трубы встык в кровле. Его кладка проводится на чердаке дома. Стояк проводится через крышу, он должен возвышаться над ней на 50-80 сантиметров.
5. Заключительный этап включает в себя монтаж шейки дымохода. Когда он завершен, на конец шейки необходимо надеть оголовок с колпаком. Он будет защищать конструкцию от попадания атмосферных осадков.

Если следовать всем правилам и брать во внимание советы специалистов, то кладка дымоходной трубы будет выполнена без возникновения осложнений. Такая конструкция прослужит долго.

Изоляция распушки

Выше уже было упомянуто, что стенка распушки монтируется под расширение периметра. Данную конструкцию необходимо дополнительно теплоизолировать, чтобы обеспечить ее надежность и долговечность. Изолировать нужно весь участок трубы, который проходит через крышу. Читайте также: «Способы устройства печной трубы на крыше дома – преимущества и недостатки разных вариантов».

Чаще всего, теплоизоляционный материал для этих целей изготавливается из асбеста. Но еще есть альтернативные варианты. Изоляцию можно сделать из металлического короба, надетого по периметру трубы. Свободное пространство между ним и трубой обычно заполняют песком либо керамзитом. В качестве теплоизоляции можно еще использовать войлок с глиняной пропиткой. Для этих целей также подойдет минвата. Качественная изоляция достигается в том случае, если ее слой по толщине будет от 10 см. Читайте также: «Как сделать теплоизоляцию дымовых труб и что при этом использовать».

Частые ошибки при монтаже

В вышеописанном тексте были расписаны важные советы, следование которым поможет в монтаже кирпичного дымохода собственными руками. Но поскольку это довольно сложный процесс, во время его исполнения можно столкнуться с некоторыми трудностями.

Частые ошибки при монтаже:

• Наиболее распространенная проблема — недостаточно высокая труба. В таком дымоходе не будет должной тяги, что негативно скажется на его эффективности. Особое внимание стоит уделить расчету размера печной трубы. Такой подход позволит избежать данной проблемы.
• Несоответствие дымохода стандартам СНиП. Данные нормы создавались для того, чтобы построенные по ним объекты были максимально надежными.
• Еще одна частая ошибка — использование некачественного или неверно замешанного цементного раствора. Кирпичная кладка с ним не сможет надежно держаться, со временем она полностью разрушится. Цементный раствор нужно замешивать таким образом, чтобы достичь однородной консистенции.

Важный совет: необходимо укладывать раствор цемента равномерно в процессе кладки.

Рекомендации от специалистов:

• Следует выполнять перевязку кирпичей предельно внимательно во время кладки. При возведении дымохода могут использоваться половинные части кирпичей, четвертные и так далее. Для их разделения лучше всего использовать болгарку.
• Нельзя укладывать кирпичи на слишком толстый цементный раствор. Иначе это негативно отразится на сроке службы конструкции. Оптимальная толщина — 4-5 миллиметров.
• Помимо прочего, стоит помнить о регулярном обслуживании дымохода. В основном это касается его чистки. На стенках труб оседает сажа и иные продукты сгорания. Больше всего загрязняются конструкции с неровностями внутри. Регулярная чистка позволит сохранить эксплуатационные показатели дымохода, иначе они начнут ухудшаться.

Дымоход из кирпича своими руками и как заделать трубу

Обустройство кирпичного дымохода – это довольно сложная задача, требующая приложения намного больших усилий, чем возведение подобной конструкции из металла. Но в то же время, кирпичный дымоход выглядит гораздо престижней и служит дольше. Дымоход из кирпича своими руками может быть изготовлен двумя способами. Именно о них пойдет речь в статье. Стоит обратить внимание на то, что каждый вид кирпичного дымохода имеет, как особенности, так и недостатки, поэтому принимая решение о способе монтажа, следует учитывать индивидуальные характеристики дома, дизайнерские предпочтения, наличие профессиональных навыков и финансовые возможности.

Содержание

• Основные правила монтажа кирпичных дымоходов
• Классический одинарный дымоход
• Основные этапы монтажа классического дымохода
• Упрощенный дымоход
• Практические советы по монтажу классических и упрощенных дымоходов из кирпича

Основные правила монтажа кирпичных дымоходов

Все трубы из кирпича своими руками возводятся с соблюдением нескольких основных правил, соблюдение которых является обязательным:

• во-первых, следует учитывать высоту трубы над кровлей. Она рассчитывается с учетом крутизны крыши. Если сделать наружную часть дымохода сильно низкой, то это может стать причиной возгорания в чердачном помещении или задуванием тяги воздушными завихрениями от конька. Таким образом труба на крыше из шифера, или мягкой кровли, должна возвышаться над коньком минимум на 50 сантиметров;
• во-вторых, нужно внимательно отнестись к выбору материала, из которого будут изготовлены дымоходы. В большинстве случаев, для монтажа можно использовать обыкновенный красный кирпич. При желании можно приобрести специальный огнеупорный кирпич, но он стоит намного дороже, а разница в работе дымохода заметна не будет. Огнеупорны кирпичи следует использовать лишь при монтаже надсадной трубы, так как в этом месте температура газов достигает наивысшего значения. Нельзя использовать силикатные кирпичи. При нагревании они выделяют ядовитые для человека химические соединения;
• в-третьих, кирпичные дымоходы будут служить долго, если использовать грамотно сделанный раствор. Он может изготавливаться двумя способами. Первый считается традиционным. Он изготавливается исключительно из глины. Второй вариант раствора состоит из песка и цемента. Стоит отметить, что оба варианта способны справиться с поставленной задачей.

Приобретая кирпичи для монтажа дымохода, в первую очередь следует обращать внимание на целостность их боковых поверхностей. Наличие шероховатостей способствует увеличению отложения сажи в дымоходном канале, в связи с чем его придется чистить гораздо чаще. Таким образом для монтажа дымохода из кирпича, не следует использовать бывшие в употреблении материалы, потому что практически все они имеют неровности на боковых поверхностях.

Классический одинарный дымоход

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

Классический дымоход для шиферной крыши состоит из следующих элементов:

• нижняя часть. Она включает в себя расстояние от верха печи до шибера (задвижки). Нижняя часть дымохода раскаляется гораздо сильней чем остальные составные элементы трубы, поэтому для ее монтажа следует использовать шамотные кирпичи. В процессе возведения нижней части дымохода, кирпичи лучше скреплять раствором глины без добавления цемента;
• распушка. Этот элемент дымохода призван выполнять две задачи: повышать устойчивость дымоходного канала к вертикальным нагрузкам и служить противопожарной защитой;
• стояк. Это часть дымохода расположена в пределах от распушки до выдры. Стояк является самым длинным вертикальным элементом дымоходного канала, поэтому при его возведении следует внимательно следить за вертикальностью всех выложенных рядов;
• выдра. Специальное утолщение над кровлей. Для традиционных дымоходов из красного кирпича специальная гидроизоляция не предусмотрена, ее роль исполняет выдра. Ее увеличенные размеры исключают возможность проникновения осадков под кровлю;
• шейка и оголовок. Размеры шейки напрямую зависят от угла наклона крыши. Она обеспечивает силу тяги независимо от силы ветра. Оголовок является декоративным элементом дымохода. Им украшается не только труба, но и вся крыша;
• защитный колпак. Он предназначен для защиты дымохода от попадания осадков и различных посторонних предметов.

Стоит обратить внимание на то, что размеры всех элементов дымоходных каналов рассчитываются в индивидуальном порядке. Только так можно добиться корректной работы печи.

Основные этапы монтажа классического дымохода

Если было решено сложить кирпичный дымоход, то он должен быть спроектирован на начальном этапе строительства бани. Подобная труба предусмотрена лишь для печей из кирпича, имеющих отдельное бетонное основание.

Начиная строительство кирпичного дымохода своими руками, нужно учесть, что размер канала должен иметь параметры не менее 250×120 миллиметров (стандартный размер красного кирпича). Для выполнения монтажных работ потребуются не только целые кирпичи, но и половинки. Их можно купить отдельно или изготовить, используя болгарку с алмазным диском.

Люди, задающиеся вопросом, как сделать трубу на крыше, часто интересуются, какой толщины должен быть слой скрепляющего раствора. При кладке дымохода достаточно 10 миллиметров раствора, в противном случае возрастает риск его растекания при тепловом расширении.

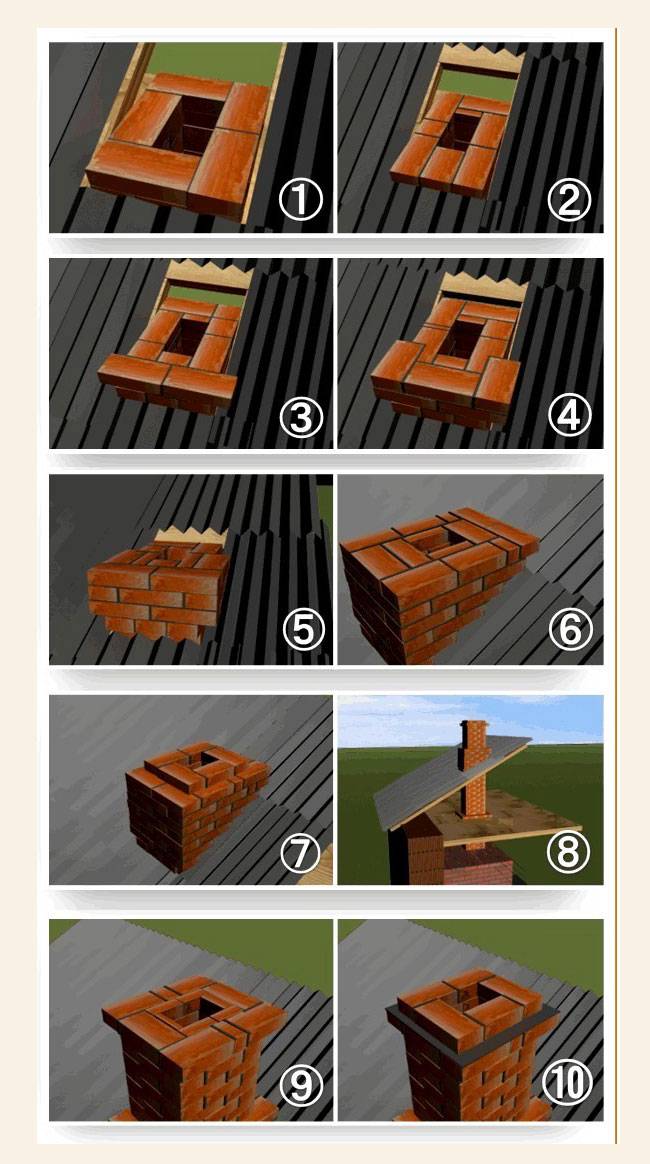

Основные этапы монтажа дымохода из красных кирпичей выглядят следующим образом:
