Какое давление качать в гидроаккумулятор: Давление в гидроаккумуляторе: советы экспертов

Регулировка реле давления воды для гидроаккумулятора: как правильно настроить

Содержание статьи:

• Принцип работы реле давления

• Как выбрать реле давления

• Настройка гидроаккумулятора и реле давления

  • Правила установки параметров

  • Что собой представляют пружины и как происходит регулировка

  • Пошаговая инструкция по настройке

• Когда необходима регулировка реле?

• Элементы расширения группы безопасности насосного оборудования для водоснабжения

Реле давления воды — это автоматический прибор, контролирующий работу насоса, и защищающий его от «сухого хода», перегрева и превышения нагрузки.




«Реле давления в системе водоснабжения»

Устройство включает и отключает оборудование автоматически. По сути, реле объединяет в один комплекс целый ряд требований:

• удобство обслуживания системы водоснабжения;
• экономичность: количество циклов включений — только по мере надобности;
• безопасность насоса с защитой от перегруза и «сухого хода» без участия человека.

Компания STOUT предлагает три типа реле, которые отличаются по минимальному и максимальному показателю:

1. Модель PM5G регулирует давление в пределах 1 – 5 бар.
2. Модель PM12G — от 3 до 12 бар.
3. Реле давления PM5-3W, 1 – 5 бар со встроенным манометром, градуированным до 6 бар.

Корпусы устройства оборудованы трёхходовым штуцером, с которым легко производить монтаж.

«Элементы системы водоснабжения»


Принцип работы реле давления

По принципу действия аппарат представляет собой двухконтактное устройство для коммутации электрической цепи. Срабатывает в зависимости от давления воды. В момент запуска контакты замыкаются. Контактор включается. Насос закачивает систему. Когда давление достигнет предельного верхнего значения – контакты размыкаются и отключают оборудование.

При этом работа устройства происходит в зависимости от заводской настройки:


1. Нижний предел — включение насоса происходит при 1,4 бар.
2. Верхний предел — включение при 5 бар.
Регулировка, дифференциал давления насоса PM5G — происходит в пределах от 0,5 до 2,5 бар.

Как выбрать реле давления

Допустим, у вас агрегат мощностью 2,5 кВт. Какие релейные аппараты в состоянии его коммутировать? Как правильно выбрать?

Например, PM5G может размыкать однофазное напряжение 220 В с коммутированным током 10 А, что означает мощность насоса — до 2,2 кВт.


«Технические характеристики устройств PM5G и PM12G»


Если потребуется отключить насосный агрегат большей мощности, то придётся работать через контактор. Потому что накопленная индуктивность может потянуть при отключении дугу, а контакты подгорят.

Устройства STOUT работают очень тихо. Имеют нормально замкнутые и разомкнутые контакты.

Нормальный замкнутые реле — оборудование с таким реле будет работать пока не замкнутся контакты.

Нормально разомкнутые контакты реле, наоборот, замкнут контакты при возрастании давления.

При выборе важен класс защиты: например, от водяных брызг и пыли — IP44.

Помимо, контактов следует уделять внимание мембране. Устройство комплектуется мембраной из каучука NBR — это синтетический полимер, известный как экологически безопасный эластомер для производства уплотнений.

Настройка гидроаккумулятора и реле давления

Устройство подключают к гидроаккумулятору с помощью вывода-штуцера к приемному штуцеру на патрубке гидроаккумулятора. На его корпусе может быть установлен манометр. Внутрь корпуса гидроаккумулятора заведены контакты от обмотки насоса. К заземлительным контактам реле подсоединяют желто-зелёный проводник «земли».

На колодку подключения прикручивают фазу и нуль насосного агрегата.

Настройка производится по обычному алгоритму.




«Группа безопасности системы водоснабжения»


Для настройки коммутации надо открутить пластиковую заглушку, снять корпус и механическую пружину.

Настройка производится гаечным ключом, им регулируют минимальное и максимальное значение.

Реле подключается к системе с помощью накидной гайки.

Уплотнительная прокладка идет в комплекте.

Все три модели работают от однофазной сети 220 В при максимальной нагрузке до десяти ампер. Значит, устройства могут работать с насосами мощностью до 2,5 кВ.

Правила установки параметров

По паспорту необходимо настроить прибор на отключение насоса при давлении 5 бар.

Важно, чтобы давление включения было — 1,4 бара, отключения — 5 бар.

Откручивают крепежный винт крышки (№1). Конструкция простая. Мембрана давит на металлическую пластину, которая, в свою очередь, воздействует на вторую металлическую пластину с осью у края корпуса, упирающейся в пружины.


«Конструкция прибора с указанием пружин и крепежного винта»


Включение регулируется вращением винта большой пружины (№2) по ходу часовой стрелки. Контроль по манометру.

Отключение настраивают малой пружиной (№3).

Например, насос должен отключаться при давлении — 4 бара. Ваш насос создает давление — 5 бар. Но вам не надо, чтобы он работал на максимальных нагрузках. Поэтому стоит задача добиться отключения насоса при меньшем значении. Чем больше давление надо создать, тем сильнее нужно закрутить пружину.

При откручивании — предел выключения уменьшается. При закручивании — увеличивается.

Ориентируются на манометр: следят, чтобы предел отключения был на 4 бар.

Если насос отключится на 4 барах, то при падении давления в системе он запустится в работу на нижнем пределе — 1,4 бар.

Что собой представляют пружины и как происходит регулировка

«Внешний вид раскрытого корпуса с пружинами»

В конструкции две гайки. Регулировка происходит за счет воздействия на две пружины, где большая пружина — под индексом (P), а малая — (дельта P). Большой пружиной выставляют нижний предел, на границе которого включается насос. Действие пружины помогает воде замкнуть контакты реле. Большая пружина размещается на оси, закрепленной гайкой, закручивая которую регулируют сжатие пружинного элемента. На пластине находятся стрелки, с помощью которых ориентируют регулировку порога срабатывания аппарата.

Пружиной малого размера регулируют разницу давлений. Основной точкой отчета является нижний предел — гайка пружины «P».

Пружина разницы давлений сопротивляется давлению воды: давит на подвижную пластину от контактов.

Реле и мембрана отличаются чувствительностью, даже небольшой поворот гайки изменяет давление. Поэтому при регулировке следят за показаниями манометра.

Иногда ¾ поворота отвертки или ключа хватает, чтобы на 1 атм. изменить порог срабатывания.

Не следует спешить и сбивать заводские настройки.

Не менее важное место в конструкции занимает маленькая пружина. Она нужна для регулировки разницы между давлением пуска насоса и отключением насоса при достижении максимального значения.

Пошаговая инструкция по настройке

Для изменения настроек следует:

1. Открутить винт крепления крышки реле, снять крышку.
2. Не касаясь электроконтактов — полностью завернуть гайку дифференциала на малой пружине;
3. Регулировкой гайки большой пружины установить давление включения насоса, контролируя его по манометру.
4. Поворотом гайки по часовой стрелке —повысить значение давления.
5. Вращением против часовой стрелки — уменьшить давление.
6. Вращением гайки малой пружины — настроить давление выключения насоса.
7. При откручивании гайки — уменьшить давление выключения.
8. При закручивании — увеличить.
9. По окончании регулировки — надеть крышку, зафиксировать винтом (1).

Когда необходима регулировка реле?

Выставлять параметры, настраивать работу реле — означает выбрать оптимальный режим работы погружного насоса. Качать воду в систему отопления, водоснабжения и для наполнения гидроаккумулятора.

Правильная регулировка реле в системе гидроаккумулятора позволяет добиться:


• эксплуатации оборудования без перегрузки;
• поддержания объема воды в расширительном баке;
• увеличения долговечности насосной станции.

Корректно выбранная величина давления воды обеспечивает достаточное время использования оборудования без перегрева, с нормальной загрузкой.

Регулировка нужна в случае замеченных сбоев в работе насоса или снижении напора воды.

Пороги срабатывания выставляют в процессе планового технического обслуживания и контроля рабочих параметров оборудования, которые выполняют в случаях:


• ввода в работу системы водоснабжения в начале весенне-летнего сезона эксплуатации;
• при включении оборудования на круглогодичную работу — его проверяют 3 или 4 раза в год;
• периодической проверки и обслуживания реле и прочего оборудования — это предупредит внезапную поломку оборудования и продлит время эксплуатации насоса.

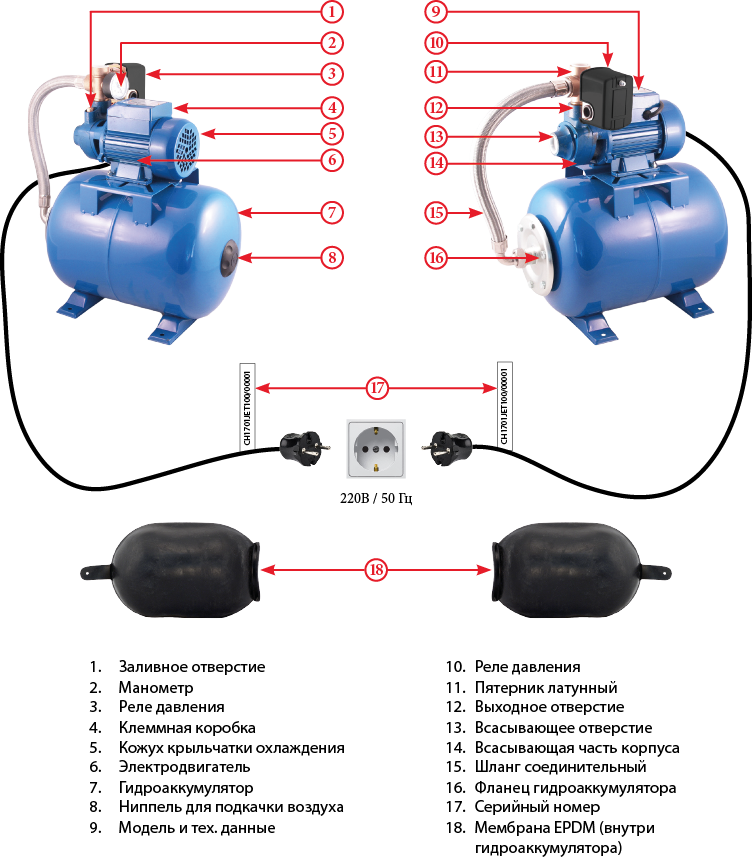

Элементы расширения группы безопасности насосного оборудования для водоснабжения

Компоненты системы безопасности водоснабжения и его основных элементов — насоса и гидроаккумулятора включают:

1. Реле давления — устройство, коммутирующее насосный агрегат (насос и электродвигатель 220В).
2. Регулируемый циркуляционный насос для перекачки чистой воды из скважины, трубопровода, колодца.
3. Гидроаккумулятор (расширительный бак) — накопительная емкость для воды.
4. Обратный клапан.
5. Манометр.

Реле — ответственный элемент в схеме водоснабжения. Несмотря на простую конструкцию, реле требует внимательной настройки. Достаточно половины поворота регулировочного винта и давление вырастет на целую атмосферу. Реле давления STOUT — надежные и обладают легкой настройкой. На сайте компании в разделе «Документация», например, по реле PM12G — представлены сертификаты и паспорт с характеристиками и алгоритмом правильной регулировки.

Поделиться:

Гидроаккумулятор стабилизирует давление и продлевает срок службы насоса!

Для поддержания в водопроводной системе требуемого давления, а также для сглаживания резких перепадов давления в системе устанавливается специальная емкость для воды, называемая гидроаккумуляторным баком. Он представляет собой металлический корпус с резиновой емкостью внутри, которые герметично соединены между собой при помощи фланца с резьбовым соединением.

При включении насоса вода попадает внутрь резиновой мембраны, постепенно наполняя ее и увеличивая объем. Это ведет к повышению давления воздуха, находящегося между металлическим корпусом и эластичной емкостью. При достижении заданного уровня давления срабатывает реле, и подача электроэнергии к насосу прекращается. Таким образом, заполненный резиновый бак для воды теперь находится в рабочем состоянии под давлением, которое создает воздух, герметично закупоренный между двумя емкостями.

При открытом кране смесителя вода из резиновой груши будет постепенно вытекать, что приведет к падению давления и срабатыванию реле. Насос, подающий воду в резиновую мембрану вновь заработает и будет качать воду до тех пор пока не будет достигнут установленный уровень давления в системе. При этом необходимо обращать внимание на частоту включения насоса, ведь их производители обычно допускают не более тридцати срабатываний в час. При одновременном пользовании кухонной мойкой, душем и двумя туалетами средний расход воды в доме составляет примерно 20 литров в минуту. Средняя производительность бытового насоса равна 30 литрам в минуту. Учитывая то, что объем заполненной резиновой емкости занимает приблизительно половину внутреннего пространства гидроаккумулятора, то для нормальной работы системы будет вполне достаточно бака объемом 60-80 литров.

В вертикальных гидроаккумуляторных баках объемом более ста литров установлены дополнительные фитинги с клапаном для стравливания скапливающегося в эластичной мембране воздуха, попадающего туда вместе с водой. В системах с горизонтальным гидроаккумулятором для этих целей устанавливается дополнительный трубопровод, имеющий выводной воздушный ниппель. В небольших гидроаккумуляторных баках удалить находящийся в мембране воздух можно только после ее полного опорожнения.

Давление воздуха в гидроаккумуляторных баках обычно устанавливается производителями на уровне 1,5 атм. Проверить его можно при помощи обычного манометра, подсоединенного к ниппелю. При необходимости давление воздуха легко может быть увеличено, ведь для этого подойдет даже самый простой автомобильный насос. Однако следует учитывать, что превышать требуемое давление также не стоит. Поэтому следует рассчитать необходимые параметры заранее. Например, при установке гидроаккумуляторного бака в подвале двухэтажного дома давление воздуха в нем должно быть не меньше 1,3 атмосфер.

Если же устройство используется вместе с насосом, то давление воздуха в гидроаккумуляторе должно быть равно значению нижнего предела рабочего диапазона насоса. Также при этом необходимо учитывать, что эффективнее всего гидроаккумуляторный бак работает в непосредственной близости от насоса.
