Разница между жестким пуском и плавным пуском

Устройства плавного и жесткого пуска чрезвычайно важны для защиты двигателя и оборудования от неконтролируемого броска тока, возникающего при запуске двигателя. Оба они могут в определенной степени использоваться для защиты двигателя и приборов, но оба делают это совершенно по-разному.

Сегодня мы сравним устройство жесткого пуска и устройства плавного пуска, рассмотрим, что они собой представляют, как они работают, а также преимущества и недостатки каждого из них.

Что такое жесткий старт?

Жесткий пуск — это когда бросок тока резко увеличивается, чтобы сократить время, необходимое для запуска системы. Вы можете использовать жесткий пуск, когда ваш электрический ток нуждается в повышении для запуска двигателя.

Увеличивается бросок тока, что может привести к перегреву двигателя или сокращению срока его службы.

Аппараты с жестким пуском наиболее полезны, когда речь идет о больших блоках переменного тока в жилых или коммерческих зданиях. Вы можете использовать устройства с жестким пуском, если у вас есть мощный источник питания, способный обеспечить достаточную мощность для ваших двигателей переменного тока, чтобы управлять пусковым током.

Комплект для жесткого пуска включает пусковой конденсатор и пусковое реле. Подключите комплект для жесткого пуска к рабочему конденсатору двумя проводами невероятно легко и быстро. Вам не понадобится профессионал, чтобы помочь с этой установкой. Жесткие стартеры начинаются всего с 10 долларов в Интернете, поэтому их стоит попробовать, если ваш кондиционер не включается должным образом.

Многие люди удивлены тем, как просто установить недорогое устройство в систему перед ее запуском. Ваш двигатель запустится, как только будет установлен жесткий пускатель, поэтому вы сможете починить свою систему за считанные минуты.

Что такое плавный пуск?

С другой стороны, плавный пуск используется для защиты двигателя и ваших приборов от более короткого срока службы. Плавный пуск снижает бросок тока на 70 %, уменьшая потенциальные повреждения и позволяя двигателю запускаться более плавно и безопасно, чем при жестком пуске.

Устройства плавного пуска лучше всего использовать, когда источником питания является небольшой генератор. Например, устройства плавного пуска можно использовать в жилых автофургонах, когда вам нужен работающий блок переменного тока, но у вас нет доступа к электросети. Жесткий стартер не будет работать с небольшим генератором, поэтому они бесполезны в доме на колесах, работающем от генератора.

Устройство плавного пуска также содержит пусковой конденсатор и пусковое реле, как и устройство жесткого пуска. Тем не менее, устройство плавного пуска также использует комплексную электронику с впечатляющими алгоритмами, которые могут распознавать и записывать множество факторов при запуске вашего двигателя.

Как работает жесткий стартер?

Жесткий стартер работает за счет накопления энергии в конденсаторе. Как только вы попытаетесь включить двигатель, энергия конденсатора будет высвобождена и присоединится к начальному броску тока, чтобы усилить его и запустить двигатель.

Вы сможете услышать, когда ваш кондиционер плохо запускается, внимательно прислушавшись. Если после включения кондиционера вы слышите заикание или щелкающие звуки в сочетании с тем, что кондиционер не остается включенным слишком долго, это может указывать на то, что кондиционеру требуется комплект для жесткого запуска.

При запуске кондиционера компрессору часто требуется в 4-8 раз больше электрического тока для запуска. Со временем эта дополнительная мощность может привести к перегреву системы и значительному сокращению срока ее службы.

Комплект для жесткого пуска может сократить период запуска двигателя и уменьшить количество электрического тока, необходимого для запуска вашего переменного тока. Без жесткого пуска электрический КПД будет только около 50%. Тем не менее, хард-стартер может увидеть это увеличение до 9. 8%.

Несмотря на то, что устройство жесткого пуска может в определенной степени защитить двигатель, оно по-прежнему обеспечивает одновременную передачу большой мощности на двигатель. Это должно несколько сократить срок службы, поэтому устройство с жестким пуском по-прежнему не обеспечивает такой защиты, как устройство плавного пуска.

Как работает устройство плавного пуска?

Устройство плавного пуска работает, контролируя величину напряжения, проходящего через цепи двигателя. Устройство плавного пуска может сделать это, воздействуя на крутящий момент двигателя, что снижает напряжение и позволяет ему управлять напряжением, чтобы обеспечить плавный запуск и ускорение.

В большинстве современных устройств плавного пуска теперь используются кремниевые выпрямители (SCR) или тиристоры для более эффективного ограничения напряжения. Как только двигатель запускается, тиристоры включаются и ограничивают напряжение, достигающее двигателя.

Как только двигатель начинает разгоняться, тиристоры начинают расслабляться и позволяют большему напряжению достигать двигателя. После того, как все напряжение достигнет двигателя, тиристоры отключатся. Устройства плавного пуска, как правило, имеют эффективность 99% или выше.

Устройства плавного пуска могут защитить двигатель и цепи от начального броска мощности, продлевая срок службы этих компонентов. Устройства плавного пуска могут защитить от перегрева. Блоки переменного тока также известны своими глухими звуками, которые можно предотвратить после установки устройства плавного пуска.

Когда следует устанавливать комплект жесткого запуска?

Есть несколько причин, по которым вам может понадобиться пусковое устройство, о которых мы подробно расскажем ниже.

Ваш кондиционер уже плохо запускается

Ранее мы упоминали, как можно определить, запускается ли ваш текущий кондиционер с трудом или нет. Вот они снова, а также несколько новых указаний, на которые следует обратить внимание:

• Кондиционер запускается, но вскоре после этого отключается — или циклы с коротким циклом, что обычно указывает на неисправность компрессора.
• При запуске компрессора слышен щелчок, что является еще одним признаком неисправности вашего компрессора.
• Индикаторы мигают при включении переменного тока, что указывает на то, что переменный ток потребляет слишком много энергии для запуска.
• Компрессор отключает автоматический выключатель, показывая, что для запуска используется слишком много энергии, что приводит к отключению всей цепи до того, как может произойти какое-либо электрическое повреждение.

Это четыре признака затрудненного запуска блока переменного тока. Имейте в виду, что все эти симптомы не обязательно должны присутствовать, чтобы означать, что ваш кондиционер плохо запускается, может присутствовать только один симптом. Возможно, вы захотите позвонить профессионалу, который поможет вам понять ваши следующие шаги.

Если срок службы компрессора подходит к концу, вам потребуется установить новый или полностью приобрести новый кондиционер. Однако, если компрессор не может включить двигатель, установка комплекта жесткого пуска может решить эту проблему без необходимости тратить много денег на новый кондиционер.

Вы приобрели новый кондиционер

Многие старые кондиционеры поставлялись с уже установленными комплектами жесткого запуска, но в новых моделях они обычно отсутствуют. Убедитесь, что вы спросили, где вы покупаете кондиционер, установлен ли в модели жесткий стартер или нет.

Если ответа нет, вы можете приобрести и установить его, чтобы предотвратить возникновение проблем с вашим кондиционером. Последнее, что вы хотите, — это застрять с блоком переменного тока, который не может запуститься или оставаться включенным в течение длительного периода времени в самые жаркие дни года.

Когда следует устанавливать комплект плавного пуска?

Устройство плавного пуска следует устанавливать, когда необходимо контролировать крутящий момент и пусковой ток во время пуска и останова двигателя. Когда двигатель работает, скорость будет постоянной до тех пор, пока он не будет выключен. Устройства плавного пуска предоставляют вам простое и экономичное решение для вашего двигателя.

Устройства плавного пуска могут использоваться для конвейеров и вентиляторов, которым требуется постоянная скорость на протяжении всего времени их использования. Однако устройства плавного пуска также можно использовать в жилых автофургонах, если вы хотите включить блок переменного тока, не повредив небольшой генератор.

Небольшие генераторы обычно не имеют достаточно мощности для самостоятельного запуска блока переменного тока. Без устройства плавного пуска вам понадобится генератор, обеспечивающий от 4 до 8 раз большую мощность, чем обычно требуется для переменного тока.

Хотя этот генератор достижим, он будет дорогим и, вероятно, слишком большим для вашего дома на колесах. Таким образом, устройства плавного пуска могут быть установлены для защиты блока переменного тока и генератора, чтобы запустить механизм охлаждения без использования броска мощности.

В то время как устройство с жестким пуском может лучше всего подходить для больших зданий с впечатляющими системами переменного тока, устройства плавного пуска могут быть спасением, когда ваш источник питания значительно меньше. Например, когда вы находитесь вдали от электросети или подключения к автофургону.

Преимущества и недостатки устройств жесткого пуска

У устройств плавного и жесткого пуска есть свои преимущества и недостатки, которые мы рассмотрим в следующих двух разделах.

Надеемся, что эти разделы помогут вам определить, нужен ли вам аппаратный или плавный пуск для ваших приложений.

Преимущества

Аппараты с жестким пуском часто считаются лучшим вариантом, когда для запуска приложения требуется высокий пусковой крутящий момент. Аппараты с жестким пуском также часто гораздо более доступны, чем устройства плавного пуска, что делает их менее дорогими, чем последний вариант.

Хотя это привлекательное качество, вы должны принимать во внимание не только стоимость вашего стартера. Покупка дешевой модели может нанести вред вашему двигателю и устройствам, если вам нужен плавный пуск больше, чем жесткий пускатель.

Недостатки

Аппараты с жестким пуском можно использовать только в нормальных условиях. Если что-то пойдет не так или изменит эти условия, устройство жесткого пуска может не запустить двигатель. Более того, это может повредить двигатель и устройство переменного тока и привести к их полному выходу из строя.

По этой причине устройства с жестким пуском следует использовать только в жилых, коммерческих или промышленных зданиях, которые можно поддерживать в «нормальных» условиях. Аппараты с жестким пуском не подходят для жилых домов на колесах или автодомов, где условия постоянно меняются.

Преимущества и недостатки устройств плавного пуска

Подобно преимуществам и недостаткам устройств с жестким пуском, они имеют множество недостатков.

Преимущества

В отличие от аппаратов с жестким пуском, устройства плавного пуска уменьшают начальный крутящий момент двигателя, чтобы крутящий момент не создавал чрезмерной нагрузки на двигатель или ваши устройства. Это может продлить срок службы вашего двигателя и цепей.

Устройства плавного пуска предназначены для снижения пускового тока компрессора путем управления током, протекающим через пусковую и рабочую обмотки. Это дает вам больший контроль над током и, следовательно, может защитить большую часть схемы от перегрева.

Многие устройства плавного пуска также оснащены встроенными функциями защиты компрессора при непредвиденных обстоятельствах. Это дает им преимущество перед хардстартерами, которым нужны одинаковые условия.

Это делает понятным, почему устройства плавного пуска являются лучшим вариантом, если вы живете вне сети с небольшим генератором или для приложений HVAC на основе инвертора.

Устройства плавного пуска также работают тише и часто служат дольше, чем устройства с жестким пуском, и их также можно использовать для защиты от ударов, которые вы слышите от блоков переменного тока в течение дня и ночи.

Последним преимуществом устройств плавного пуска является то, что они, как было доказано, несколько раз возвращают ваши инвестиции благодаря экономии генератора, которую они предлагают, и избавляют вас от необходимости замены вашего компрессора.

Недостатки

Устройства плавного пуска часто дороже, чем устройства плавного пуска, и вы не сможете найти их так же легко, как устройства с жестким пуском. Хотя цена часто является ключевой характеристикой при покупке чего-либо, не выбирайте хард-стартер просто потому, что это более дешевый вариант.

Устройства плавного пуска могут быть не лучшим вариантом для больших систем переменного тока или других приложений, требующих большого пускового тока для запуска.

Резюме

Как видите, устройства плавного пуска и устройства плавного пуска — это два совершенно разных понятия. Жесткий пуск направлен на то, чтобы максимально увеличить пусковой ток, в то время как плавный пуск максимально снижает бросок тока.

Оба впечатляют по-своему, но будьте осторожны, чтобы не получить не тот, который вам нужен. Аппараты с жестким пуском лучше всего использовать в местах, где нормальные условия меняются нечасто.

Устройства плавного пуска гораздо более универсальны и могут использоваться в жилых автофургонах и автодомах, где условия не поддаются контролю. Убедитесь, что вы провели свое исследование, прежде чем покупать его, и, если вы сомневаетесь, проконсультируйтесь с профессионалом, чтобы убедиться, что вы выбрали правильный стартер.





Типы конденсаторов переменного тока: рабочий и пусковой конденсаторы

Конденсаторы, используемые в системах отопления, вентиляции и кондиционирования, выпускаются в установленном диапазоне, хотя многие домовладельцы считают, что конденсаторы бывают только одного типа. Что ж, не все заглавные буквы созданы одинаковыми, и понимание различий между ними может помочь вам заранее диагностировать некоторые проблемы.

Навигация по содержимому

• Что такое конденсатор?
• Типы конденсаторов HVAC
• Что происходит, когда конденсатор переменного тока выходит из строя?
• Различия между пусковыми и рабочими конденсаторами
• Часто задаваемые вопросы

Что такое конденсатор?

Конденсаторы можно найти почти в каждом типе электронных устройств, которые вы можете себе представить. Вы можете найти конденсаторы в телевизорах, автомобилях и даже калькуляторах, где они невероятно распространены. Эти маленькие устройства являются жизненно важной частью миллионов продуктов, так как они используются для хранения электрической энергии, аналогичной батарее.

Две пластины внутри конденсатора содержат противоположные заряды и разделены изолятором, известным как диэлектрик. Когда питание проходит через конденсатор, они накапливают заряд, который преобразуется в энергию, которая высвобождается в электрическую цепь, выполняющую действие. В мире HVAC конденсаторы обычно используются в наружных блоках переменного тока, тепловых насосах и печах.

В то время как AA или 9-вольтовая батарея — это то, что вы можете держать и легко удалить из устройства, конденсаторы в блоке HVAC, возможно, потребуется разрядить. В противном случае вы рискуете получить удар током или ожог при неправильном обращении, так как они могут некоторое время держать заряд.

Типы конденсаторов HVAC

Конденсаторы могут поставляться в различных размерах, но в основном используются для облегчения запуска компонентов в системе HVAC. Имея это в виду, все они подпадают под две категории: пусковые конденсаторы находятся на компрессорах, а рабочие конденсаторы могут использоваться на двигателях вентиляторов и вентиляторов вместе с компрессором. Ниже мы обсудим три распространенных типа конденсаторов переменного тока, о которых вам необходимо знать, а также несколько интересных вариантов.

Однолинейный конденсатор– Обычно используемый в печах и небольших системах отопления, вентиляции и кондиционирования воздуха, одноканальный конденсатор упрощает работу. У него две клеммы, и хотя они бывают разных размеров, они могут питать только один двигатель.

Пусковой конденсатор переменного тока — Как видно из названия, пусковой конденсатор переменного тока служит одной цели — быстро запустить и запустить ваш компрессор. Пусковые конденсаторы имеют две клеммы и используются как в тепловых насосах, так и в кондиционерах. Super Boost Capacitor — это еще один тип пускового конденсатора в этом классе, но с реле потенциала встроенное.

Конденсатор двойного действия – Конденсаторы двойного действия представляют собой, по сути, два конденсатора в одном и работают непрерывно в системе. Их легче идентифицировать, чем одиночный рабочий или пусковой конденсатор, учитывая, что у них три вывода сверху. Эти конденсаторы обычно используются в системах премиум-класса и поддерживают двигатели как компрессора, так и вентилятора.

Что происходит, когда выходит из строя конденсатор переменного тока?

Как только вы поймете, какой тип конденсаторов используется в центральном отоплении и воздушном оборудовании, и что они делают, пришло время подумать о том, что происходит, когда один из них выходит из строя. В зависимости от типа конденсатора, используемого в системе, срок службы этой конкретной детали может составлять всего несколько лет.

Самая большая проблема, связанная с плохим или неисправным конденсатором, — это нагрузка на вашу систему. Это может привести к тому, что называется «жестким запуском», что приводит к тому, что система HVAC не может работать, несмотря на проблемы с неисправным конденсатором. Затрудненный запуск также может быть признаком других проблем с системой, в том числе компрессора, нуждающегося в смазке.

Хотя вы можете узнать больше о том, как диагностировать неисправный рабочий или пусковой конденсатор в нашем руководстве, важно помнить, что нужно решать проблему как можно скорее. В противном случае вы можете столкнуться с дорогостоящим ремонтом сгоревших компонентов вашей системы HVAC.

Различия между пусковыми и рабочими конденсаторами

Конденсаторы бывают разных форм и размеров, что может затруднить их идентификацию. Хотя основное различие между этими конденсаторами заключается в том, что они контролируют, это далеко не единственное, о чем вам нужно знать.

Пусковой конденсатор предназначен только для кратковременного выброса энергии, поэтому он может разогнать двигатель до скорости, прежде чем он будет отключен цепью. Они также перечислены по размеру в определенном диапазоне мкФ, который начинается с 70 мкФ или выше. Обратите внимание, чем отличаются клеммы над этими двумя конденсаторами? Это потому, что тот, что слева, является пусковым конденсатором для однофазных блоков, а конденсатор справа — двойным рабочим конденсатором.

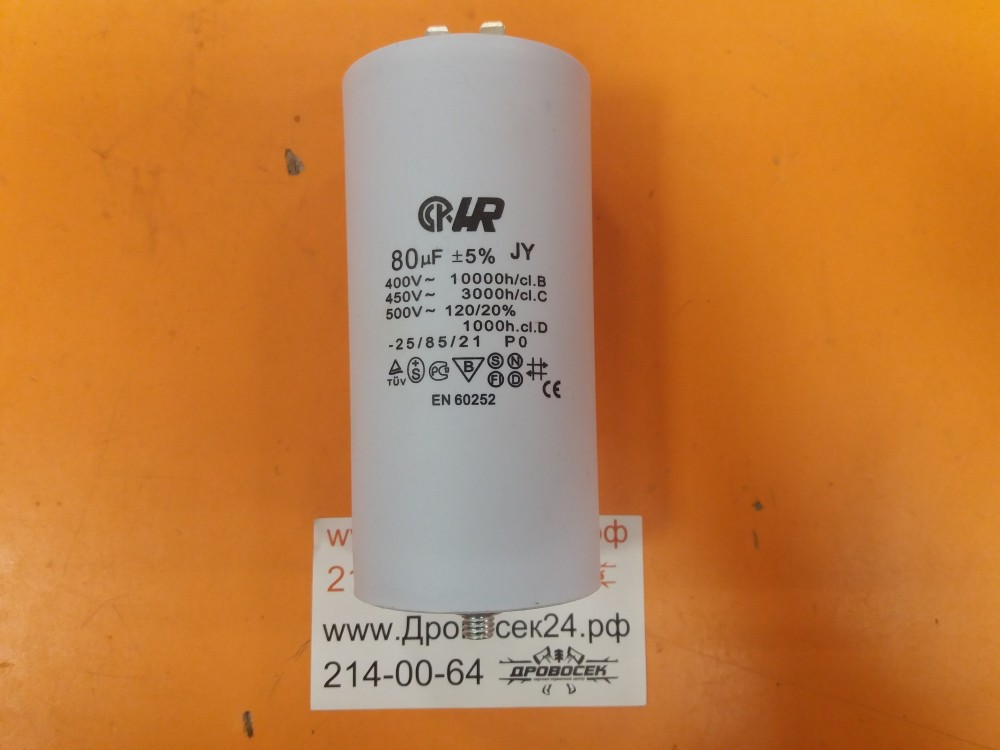

Рабочие конденсаторы сохраняют питание во время работы двигателя в системе HVAC и рассчитаны на 3-70 мкФ или микрофарад. Классификация напряжения также немного отличается, и размер имеет решающее значение для поддержания равномерного магнитного поля. Хотите знать, можно ли использовать рабочий конденсатор вместо пускового конденсатора?

В некоторых случаях возможно, но только если номиналы напряжения и емкости точно совпадают. Однако вы не можете использовать пусковой конденсатор в качестве рабочего конденсатора, поскольку пусковой конденсатор не может работать с непрерывным током. В любом случае использование конденсатора неправильного типа или размера может повредить вашу систему.

Часто задаваемые вопросы

В: Будет ли течь конденсатор?

A: При повреждении или длительном воздействии больших нагрузок электролитические конденсаторы могут лопнуть и вытечь жидкость.

В: Повышают ли конденсаторы напряжение?

A: Нет. Хотя их можно использовать в цепи, повышающей напряжение, сам конденсатор не увеличивает напряжение.

В: Можно ли заменить сдвоенный конденсатор двумя одиночными?

A: Конденсатор двойного действия — это всего лишь два одинарных конденсатора в одном корпусе, предназначенном для экономии места. Если у вас достаточно места и вы не можете найти замену двойной крышке, вы можете использовать две отдельные.

В: Имеет ли значение внешний вид корпуса конденсатора переменного тока?

A:   Конструкция не повлияет на производительность, если конденсатор высокого качества установлен правильно.
