Отопление водородом частного дома своими руками, водородный генератор, фото и видео примеры
Содержание:1. Что такое водород и как он используется
2. Водородное отопление
3. Преимущества отопления водородом
Разработки новых и новых систем отопления идут полным ходом, и одним из самых последних достижений в этой отрасли является возможность отапливать дома при помощи водорода, используя его как топливо. При необходимости можно сделать отопление дома водородом своими руками. Несмотря на хорошие качества, система еще не успела завоевать популярность, но большинство домовладельцев очень внимательно присматриваются к ней.
Что такое водород и как он используется
Водород известен людям на протяжении многих столетий. Во времена средневековья проводилось большое количество опытов, и при проведении одного из них был замечен водород: при контакте серной кислоты с металлом выделялись воздушные пузырьки. Водород – это легкий бесцветный газ, не имеющий характерного запаха.
При соединении с кислородом может образовать взрывоопасную смесь. Имеет свойство растворяться в этаноле, железе, платине, палладии и никеле. К тому же, водород совершенно не токсичен.Процесс получения водорода осуществляется при помощи электричества и воды: применяя метод электролиза, можно расщеплять воду на водород и кислород, что дает возможность использовать эти вещества в своих целях. По статистике, водород является самым распространенным веществом в мире.Его можно найти практически в любых природных ресурсах. Водород имеет некоторые свойства, которые очень сильно отличают его от собратьев: в жидком виде он является самой легкой жидкостью, а при затвердевании является самым легким веществом. Все это обуславливается очень маленькими габаритами атомов водорода.
Водород активно применяется при производстве различных веществ и материалов, например, для получения аммиака или жидких жиров. Ценность водорода для пищевой промышленности тоже обуславливается его уникальными характеристиками.
Этот элемент используется и в технологиях: например, кислородно-водородная горелка позволяет создать температуру выше двух тысяч градусов, что позволяет плавить кварц. Использовать водород можно даже в домашних условиях: практически в каждой домашней аптечке хранится перекись водорода. Для хранения такого топлива, как водород, используются специальные баллоны.
Водородное отопление
Существует довольно большое количество отопительных систем, которые можно установить своими руками. Совсем недавно этот список пополнился еще одной схемой, которая использует экологически чистый и довольно мощный энергоноситель, позволяющий обогревать большие помещения – отоплением на водородном топливе.Основное участие в разработке водородной отопительной системы приняли итальянские разработчики, разработав водородный генератор для отопления частного дома. Процесс работы длился долгих семь лет, но взамен получилась экологически чистая, бесшумная и крайне эффективная система отопления жилых помещений.
Если говорить в общем, то отопление дома водородом не является революционной идеей. Проблема прежних разработок была в том, что для сжигания водорода требовалась температуры свыше 1,7 тыс. градусов, что было неприемлемо, поскольку обычные материалы не выдерживали такой нагрузки, а использование термостойких веществ многократно удорожило бы систему.
Современная система водородного отопления позволяет сжигать водород при температуре около 300 градусов, что дает возможность создать отопление частного дома водородом без особых проблем. Продукты сгорания в таких устройствах никуда не выводятся, потому что их нет: при горении водорода выделяется исключительно пар, который не оказывает никакого влияния на экологию. Добыча водорода является довольно простым и дешевым процессом, и все затраты при этом будут исключительно на электричество, необходимое для расщепления воды. Используя альтернативные источники электроэнергии, можно минимизировать и этот показатель (прочитайте: «Альтернативное отопление частного дома — выбор достаточно большой»).
Самый первый разработанный водородный отопительный котел имел мощность в 30 кВт. Это сравнительно немного, но даже такого количества энергии достаточно для отопления здания площадью до 300 квадратных метров.Самое большое распространение отопление водородом получило в качестве нагревательного элемента для системы теплых полов, и на сегодняшний день существует большое количество конфигураций котлов, которые можно устанавливать самостоятельно. Во многих странах такое отопление активно внедряется, поскольку его использование позволяет существенно экономить природные ресурсы.
В состав такой систему входят котел и трубы с внутренним сечением от 25 до 32 мм. Трубы других диаметров, как правило, не используются.
При монтаже системы трубопровода необходимо соблюдать следующий алгоритм:
- первым делом необходимо установить трубу Д32;
- следующей трубой будет Д25;
- на очередном разветвлении будет установлена труба Д20;
- заканчивать установку необходимо трубой Д16.
Преимущества отопления водородом
Водородные отопительные котлы обладают рядом преимуществ по сравнению с другими видами обогревателей:Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.
- Водород является экологически чистым материалом, поэтому ущерб окружающей среде при использовании водородных систем будет сводиться к нулю. Единственное вещество, которое будет попадать в атмосферу – это пар, являющийся водой в газообразном состоянии.
- Открытое пламя в водородных котлах отсутствует, а для выработки тепла используется каталитическая реакция: при соединении водорода с кислородом образуется вода, а сам это процесс сопровождается выделением тепловой энергии, которая и обеспечивает обогрев дома. Практика показывает, что лучше всего водородные системы подходят именно для обустройства теплых полов.
- Запасы водорода практически безграничны, поэтому в самом ближайшем будущем можно будет забыть о ставших привычными видах топлива: газе, дровах или нефти. Это окажет положительное влияние на окружающую среду и экономическую обстановку.
- Водородные отопительные системы крайне эффективны: при правильном монтаже КПД такого отопления может доходить до 96%.
Практика показывает, что лучше всего водородные системы подходят именно для обустройства теплых полов.Сегодня отопление водородом находится в зачаточной стадии, но эти системы развиваются, и работа над их совершенствованием идет. Природные ресурсы в ближайшее время могут просто закончиться, и тогда водород повсеместно придет им на смену, поскольку его можно использовать в неограниченных объемах.
Водородный генератор своими руками для отопления дома
Развитие технологий привело к замене классических дровяных печек на котельные агрегаты.
Принцип работы устройства
Водородный генератор для отопления считается перспективной разработкой, поскольку получать горючее с высокой теплотворной способностью можно из обычной воды. Главная задача — получить чистый водород максимально простым и дешевым способом.
Получение водорода
Традиционно для этих целей используется метод электролиза. Его суть в следующем: в воду, недалеко друг от друга, помещают металлические пластины, которые подключены к источнику высокого напряжения. Вода проводит электрический ток, поэтому при подаче электроэнергии молекулу воды разрывает на составляющие.
Теплотворная способность газа Брауна составляет 121 МДж/кг. При горении вещества не образуется вредных веществ, а для того, чтобы его использовать в качестве энергоносителя для отопления дома достаточно немного модернизировать стандартный газовый котел. Однако при создании установки для получения водорода своими руками особое внимание следует уделить мерам безопасности — при соединении водорода с кислородом образуется гремучая смесь.
Конструкция генератора

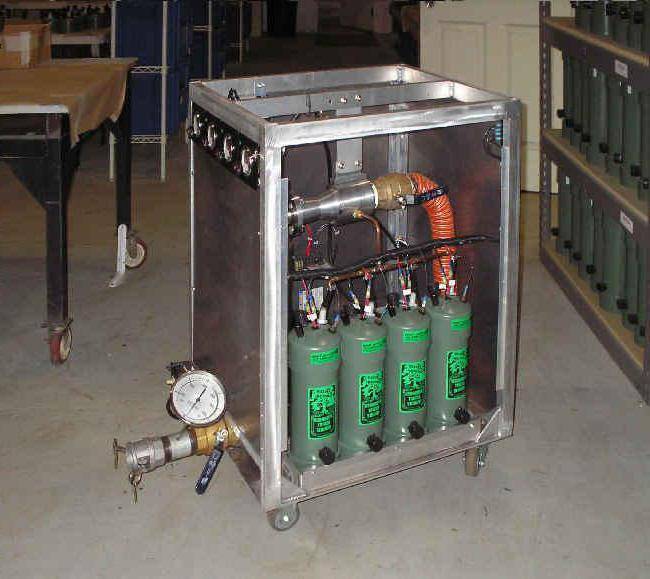

Электролизер, установка для выработки газа Брауна путем электролиза воды в больших объемах, состоит из нескольких ячеек, в которые вмонтированы металлические пластинчатые электроды. Чем больше суммарная площадь поверхности электродов, тем мощнее установка.
Ячейки находятся в герметичной емкости, которая оснащена патрубком для подключения к источнику воды, патрубком для отвода полученного газа, клеммами для подсоединения электропитания.
Также генератор снабжен водяным затвором, предотвращающим контакт водорода с кислородом, и защитным клапаном для предотвращения эффекта обратного пламени — газ сгорает только в горелочном устройстве.
Водородное отопление
Водородное отопление дома требует использования установки с большой площадью электродов, иначе отопительный котел не сможет эффективно нагревать теплоноситель. Применять обычный электролизер, нарастив его габариты, нерентабельно, поскольку на получение водорода будет тратиться больше электроэнергии, чем ушло бы на работу отопительного электрокотла для обогрева дома такой же площади.
Ведутся разработки более эффективных установок для получения водородного топлива без лишних энергозатрат. Известна история американского изобретателя Стенли Мейера, который создал «водородную ячейку», потребляющую в десятки раз меньше электроэнергии по сравнению с традиционными установками. Однако ученому не удалось совершить переворот в современных технологиях — он скоропостижно скончался от отравления, а чертежи установки исчезли.
Над созданием водородного генератора с попытками реализовать идею Мейера трудятся и в технических лабораториях, и в мастерских домашних умельцев во всем мире. Изобретение американского ученого заключалось в создании резонанса раскачивающейся молекулы воды с электрическими импульсами — в этом случае она расщепляется на атомы без использования высокого электрического напряжения.
Радужные перспективы
Водород — крайне перспективный энергоноситель по целому ряду причин:
- Он в наличии во всей Вселенной, на Земле занимает десятое место по степени распространенности — энергоресурс можно назвать неисчерпаемым.
- Газ не токсичен, не способен причинить вред живым организмам. Важно лишь предпринимать меры безопасности, чтобы исключить утечку с образованием «гремучей смеси» водорода с кислородом.
- Продукт горения водорода — обычный водяной пар.
- Энергоноситель отличается высокой теплоемкостью, температура горения составляет 3000°С.
- При утечке газа он быстро улетучится, не причинив никакого вреда, поскольку в 14 раз легче воздуха. Но поблизости не должно быть открытого огня или искрящей проводки, иначе гремучая смесь взорвется.
- Кубический метр водорода обладает теплотворной способностью 13000 Дж.
Водород как энергоноситель — сфера применения
Водород высоко оценивается как энергоноситель и активно используется, к примеру, в качестве топлива для космических ракет. Используются разные способы его получения в промышленных масштабах. В основном это газификация угля или нефтепродуктов, конверсия метана и его гомологов. Такой дешевый водород нельзя рассматривать как экологичное топливо, поскольку его добыча связана с вредными выбросами в атмосферу. Электролиз воды для получения водорода в больших объемах, применяется только в Норвегии, где имеется избыток дешевой электроэнергии.
Компактный электрический газогенератор нашел применение в сфере газорезки. Оборудование, производящее водород, удобнее в использовании по сравнению с баллонным газом — нет необходимости транспортировать тяжелые баллоны, зависеть от поставок сжиженного газа и т.д. Но в угоду удобству была принесена экономия — для электролитического процесса требуется достаточно много электроэнергии, в итоге стоимость энергоносителя существенно возрастает. При этом разница в стоимости купленного и произведенного водорода во многом компенсируется отсутствием затрат на его доставку.
Водородные отопительные котлы
На многих сайтах, посвященных системам отопления, можно встретить информацию о том, что водород составляет достойную конкуренцию природному газу в качестве энергоносителя для отопительного котла. Упор делается на то, что смонтировав генератор водорода, вы получаете возможность тратить на отопление не больше средств, чем на газовое, при этом не придется оформлять множество документов и платить серьезные суммы за подключение дома к центральной газовой сети.
На основании вышеизложенного в статье можно сделать выводы, что себестоимость водорода низка только при его промышленном производстве. То есть, получение топлива электролизом заведомо обойдется дороже, и ориентироваться на завлекательные цифры стоимости килограмма сжиженного водорода не имеет смысла.
Рассмотрим котельное оборудование, представленное на рынке. Выпуском водородных котлов занимается итальянская компания Giacomini, которая специализируется в сфере альтернативной энергетики. Также аналогичные агрегаты изготавливают некоторые китайские компании, успешно скопировавшие технологию.
Водородный котел на твердом топливеРазработки компании Giacomini направлены на создание отопительного оборудования, которое было бы полностью безопасно для окружающей среды.
Водородный котел этой компании относится к указанной категории — его работа связана с выделением водяного пара, какие-либо вредные выбросы отсутствуют. В качестве энергоносителя используется водород, при этом его добывают путем электролиза.
Однако стоит обратить особое внимание на принцип действия этого котла. Полученный в системе водород не сжигается, он вступает в реакцию с кислородом в присутствии катализатора. В результате выделяется тепловая энергия, которой достаточно для нагрева отопительного контура до 40°С.
То есть, водородные котлы, которые предлагается приобрести по солидной цене, подходят лишь для использования в качестве теплогенератора для контура водяного пола, плинтусного или потолочного отопления.
Можно сделать вывод, что мировые производители котельного оборудования не нашли приемлемого технического решения, чтобы создать эффективный отопительный котел, способный использовать тепловую энергию сжигаемого водорода. Или рассчитали, что такой вариант нерентабелен.
Изготовление генератора собственными силами
В сети Интернет можно найти немало инструкций, как сделать водородный генератор. Следует отметить, что собрать такую установку для дома своими руками вполне реально — конструкция достаточно проста.
Но что вы будете делать с полученным водородом? Еще раз обратите внимание на температуру горения этого топлива в воздухе. Она составляет 2800-3000°С. Если учесть, что при помощи горящего водорода режут металлы и другие твердые материалы, становится понятно, что установить горелку в обычный газовый, жидкотопливный или твердотопливный котел с водяной рубашкой не получится — он попросту прогорит.
Умельцы на форумах советуют выложить топку изнутри шамотным кирпичом. Но температура плавления даже лучших материалов данного типа не превышает 1600°С, долго такая топка не выдержит. Второй вариант — использование специальной горелки, которая способна понизить температуру факела до приемлемых величин. Таким образом, пока не найдете такую горелку, не стоит начинать монтировать самодельный водородный генератор.
Советы по сборке и эксплуатации генератора
Решив вопрос с котлом, выберите подходящую схему и инструкцию на тему, как сделать водородный генератор для отопления частного дома.
Самодельное устройство будет эффективным только при условии:
- достаточной площади поверхности пластинчатых электродов;
- правильного выбора материала для изготовления электродов;
- высокого качества жидкости для электролиза.
Какого размера должен быть агрегат, генерирующий водород в достаточных количествах для отопления дома, придется определять «на глазок» (на основании чужого опыта), либо собрав для начала небольшую установку. Второй вариант практичнее — он позволит понять, стоит ли тратить деньги и время на монтаж полноценного генератора.
В качестве электродов в идеале используются редкие металлы, но для домашнего агрегата это слишком дорого. Рекомендуется выбрать пластины из нержавеющей стали, желательно ферромагнитной.
Конструкция водородного генератораК качеству воды предъявляются определенные требования. Она не должна содержать механические загрязнения и тяжелые металлы. Максимально эффективно генератор работает на дистиллированной воде, но для удешевления конструкции можно ограничиться фильтрами для очистки воды от ненужных примесей.
Чтобы электрическая реакция протекала интенсивнее, в воду добавляют гидроксид натрия в соотношении 1 столовая ложка на 10 л воды.
Экономический вопрос
Прежде чем начать подробно разбираться, как сделать водородный генератор, желательно вспомнить школьный курс физики. Все преобразования происходят с потерей энергии, то есть, затраты электроэнергии на получение водорода не окупятся тепловой мощностью при сжигании полученного топлива.
Если учесть, что сжигать водород с максимальной температурой и теплоотдачей в домашних условиях попросту невозможно, становится понятным, что реальные потери будут даже выше тех, что рассчитаны для идеальных условий.
Итак, использовать водородный генератор, сделанный для отопления своими руками, не имеет никакого смысла, если у вас нет доступа к бесплатной электроэнергии. Установить для отопления дома электрический котел и тратить электроэнергию напрямую, без сложных преобразований, обойдется вам в 2-3 раза дешевле. Кроме того, электрокотел полностью безопасен, а эксплуатация кустарной установки грозит взрывом при несоблюдении правил монтажа и эксплуатации.
Очевидно, что получение дешевого водорода экологически чистым способом, к которым относится электролиз, — это вопрос будущего, над которым сегодня работают ученые в передовых странах мира.
Использование алюминия и воды для производства чистого водородного топлива — когда и где это необходимо | Новости Массачусетского технологического института
Поскольку мир работает над отказом от ископаемого топлива, многие исследователи изучают, может ли чистое водородное топливо играть расширенную роль в секторах от транспорта и промышленности до зданий и производства электроэнергии. Его можно использовать в транспортных средствах на топливных элементах, тепловых котлах, газовых турбинах, вырабатывающих электроэнергию, системах хранения возобновляемой энергии и многом другом.
Но хотя использование водорода не приводит к выбросам углерода, как это обычно бывает. Сегодня почти весь водород производится с использованием процессов, основанных на ископаемом топливе, которые вместе производят более 2 процентов всех глобальных выбросов парниковых газов.
Кроме того, водород часто производится в одном месте, а потребляется в другом, что означает, что его использование также сопряжено с логистическими проблемами.
Многообещающая реакция
Еще один способ получения водорода исходит, возможно, из неожиданного источника: реакции алюминия с водой. Металлический алюминий легко реагирует с водой при комнатной температуре с образованием гидроксида алюминия и водорода. Эта реакция обычно не происходит, потому что слой оксида алюминия естественным образом покрывает необработанный металл, предотвращая его прямой контакт с водой.
Использование реакции алюминия и воды для получения водорода не приводит к выбросам парниковых газов и обещает решить проблему транспортировки в любом месте с доступной водой. Просто переместите алюминий, а затем проведите реакцию с водой на месте. «По сути, алюминий становится механизмом хранения водорода — и очень эффективным», — говорит Дуглас П. Харт, профессор машиностроения Массачусетского технологического института.
«Используя алюминий в качестве источника, мы можем «хранить» водород с плотностью в 10 раз выше, чем если бы мы просто хранили его в виде сжатого газа».
Две проблемы не позволяют использовать алюминий в качестве безопасного и экономичного источника для производства водорода. Первая проблема заключается в обеспечении того, чтобы алюминиевая поверхность была чистой и доступной для реакции с водой. С этой целью практическая система должна включать средства, сначала модифицирующие оксидный слой, а затем предотвращающие его повторное формирование по мере протекания реакции.
Вторая проблема заключается в том, что добыча и производство чистого алюминия требует больших затрат энергии, поэтому любой практический подход требует использования лома алюминия из различных источников. Но алюминиевый лом – не самый простой исходный материал. Обычно он встречается в легированной форме, что означает, что он содержит другие элементы, которые добавляются для изменения свойств или характеристик алюминия для различных целей.
Например, добавление магния увеличивает прочность и коррозионную стойкость, добавление кремния снижает температуру плавления, а добавление небольшого количества того и другого делает сплав умеренно прочным и устойчивым к коррозии.
Несмотря на обширные исследования алюминия как источника водорода, остаются два ключевых вопроса: как лучше всего предотвратить прилипание оксидного слоя к поверхности алюминия и как легирующие элементы в куске алюминиевого лома влияют на общее количество генерируемого водорода и скорость, с которой он генерируется?
«Если мы собираемся использовать алюминиевый лом для производства водорода в практических целях, мы должны быть в состоянии лучше предсказать, какие характеристики образования водорода мы будем наблюдать в результате реакции алюминия с водой», — говорит доктор философии Лорин Меруэ. 20 лет, получившая докторскую степень в области машиностроения.
Поскольку основные этапы реакции изучены недостаточно, трудно предсказать скорость и объем образования водорода из алюминиевого лома, который может содержать различные типы и концентрации легирующих элементов.
Поэтому Харт, Меруэ и Томас У. Игар, профессор кафедры материаловедения и инженерного менеджмента на факультете материаловедения и инженерии Массачусетского технологического института, решили систематически изучить влияние этих легирующих элементов на реакцию алюминия с водой. и о перспективной методике предотвращения образования мешающего оксидного слоя.
Для подготовки специалисты Novelis Inc. изготовили образцы чистого алюминия и специальных алюминиевых сплавов, изготовленных из технически чистого алюминия в сочетании с 0,6% кремния (по весу), 1% магния или с обоими составами, которые типичны для алюминиевый лом из различных источников. Используя эти образцы, исследователи Массачусетского технологического института провели серию тестов для изучения различных аспектов реакции алюминия с водой.
Предварительная обработка алюминия
Первым шагом была демонстрация эффективного средства проникновения через оксидный слой, образующийся на алюминии на воздухе.
Твердый алюминий состоит из крошечных зерен, которые упакованы вместе со случайными границами, где они не совпадают идеально. Чтобы максимизировать производство водорода, исследователям необходимо предотвратить образование оксидного слоя на всех внутренних поверхностях зерен.
Исследовательские группы уже опробовали различные способы «активации» алюминиевых зерен для реакции с водой. Некоторые измельчают образцы металлолома на настолько мелкие частицы, что оксидный слой не прилипает. А вот алюминиевые порошки опасны, так как могут вступить в реакцию с влагой и взорваться. Другой подход требует измельчения образцов лома и добавления жидких металлов для предотвращения осаждения оксидов. Но шлифование – это дорогостоящий и энергоемкий процесс.
По мнению Харта, Меруэ и Игара, наиболее многообещающий подход, впервые предложенный Джонатаном Слокамом, доктором философии ’18, когда он работал в исследовательской группе Харта, заключался в предварительной обработке твердого алюминия путем нанесения на него жидких металлов и предоставления им возможности проникнуть внутрь.
через границы зерен.
Чтобы определить эффективность этого подхода, исследователям необходимо было подтвердить, что жидкие металлы могут достигать внутренних поверхностей зерен, как с присутствием легирующих элементов, так и без них. И им нужно было установить, сколько времени потребуется, чтобы жидкий металл покрыл все зерна чистого алюминия и его сплавов.
Они начали с объединения двух металлов — галлия и индия — в определенных пропорциях для создания «эвтектической» смеси; то есть смесь, которая останется в жидкой форме при комнатной температуре. Они покрыли свои образцы эвтектикой и позволили ей проникнуть в течение периода времени от 48 до 96 часов. Затем они подвергали образцы воздействию воды и контролировали выход водорода (количество образовавшегося) и скорость потока в течение 250 минут. Через 48 часов они также сделали изображения с помощью сканирующего электронного микроскопа (СЭМ) с большим увеличением, чтобы увидеть границы между соседними зернами алюминия.
Основываясь на измерениях выхода водорода и изображениях СЭМ, команда Массачусетского технологического института пришла к выводу, что эвтектика галлия-индия естественным образом проникает и достигает внутренних поверхностей зерен. Однако скорость и степень проникновения варьируются в зависимости от сплава. Скорость проникновения в образцах алюминия, легированного кремнием, была такой же, как и в образцах чистого алюминия, но ниже в образцах, легированных магнием.
Возможно, наиболее интересными были результаты для образцов, легированных как кремнием, так и магнием — алюминиевым сплавом, который часто встречается в рециркуляционных потоках. Кремний и магний химически связываются с образованием силицида магния, который образуется в виде твердых отложений на внутренней поверхности зерна. Меруэх предположил, что, когда в алюминиевом ломе присутствуют и кремний, и магний, эти отложения могут действовать как барьеры, препятствующие протеканию эвтектики галлий-индий.
Эксперименты и изображения подтвердили ее гипотезу: твердые отложения действительно действовали как барьеры, а изображения образцов, предварительно обработанных в течение 48 часов, показали, что проникновение не было полным.
Ясно, что длительный период предварительной обработки будет иметь решающее значение для максимизации выхода водорода из алюминиевых отходов, содержащих как кремний, так и магний.
Меруэ указывает на несколько преимуществ используемого ими процесса. «Вам не нужно применять какую-либо энергию, чтобы эвтектика галлия-индия воздействовала на алюминий и избавлялась от этого оксидного слоя», — говорит она. «Как только вы активируете алюминий, вы можете бросить его в воду, и он будет генерировать водород — никаких затрат энергии не требуется». Более того, эвтектика не вступает в химическую реакцию с алюминием. «Он просто физически перемещается между зернами», — говорит она. «В конце процесса я мог восстановить весь вложенный галлий и индий и использовать их снова» — ценная функция, поскольку галлий и (особенно) индий дороги и относительно дефицитны.
Влияние легирующих элементов на образование водорода
Далее исследователи исследовали, как присутствие легирующих элементов влияет на образование водорода.
Они испытали образцы, обработанные эвтектикой в течение 96 часов; к тому времени выход водорода и скорость потока выровнялись во всех образцах.
Присутствие 0,6 процента кремния увеличило выход водорода для данного веса алюминия на 20 процентов по сравнению с чистым алюминием, даже несмотря на то, что кремнийсодержащий образец содержал меньше алюминия, чем образец чистого алюминия. Напротив, присутствие 1 процента магния производило гораздо меньше водорода, а добавление как кремния, так и магния увеличивало выход, но не до уровня чистого алюминия.
Присутствие кремния также значительно ускоряет скорость реакции, вызывая гораздо более высокий пик скорости потока, но сокращая продолжительность выделения водорода. Присутствие магния приводило к более низкой скорости потока, но позволяло выходу водорода оставаться довольно стабильным с течением времени. И снова алюминий с обоими легирующими элементами давал скорость потока между легированным магнием и чистым алюминием.
Эти результаты дают практическое руководство о том, как отрегулировать выход водорода в соответствии с рабочими потребностями устройства, потребляющего водород.
Если исходным материалом является технически чистый алюминий, добавление небольшого количества тщательно подобранных легирующих элементов может регулировать выход водорода и скорость потока. Если исходным материалом является алюминиевый лом, ключевым фактором может быть тщательный выбор источника. Для мощных кратковременных всплесков водорода хорошо подойдут куски кремнийсодержащего алюминия со свалки автомобилей. Для более низких, но более длинных потоков лучше использовать содержащие магний отходы от каркаса снесенного здания. Для результатов где-то посередине хорошо подойдет алюминий, содержащий как кремний, так и магний; такой материал в изобилии доступен из списанных автомобилей и мотоциклов, яхт, велосипедных рам и даже чехлов для смартфонов.
Также должна быть возможность комбинировать обрезки различных алюминиевых сплавов для улучшения результата, отмечает Меруэ. «Если у меня есть образец активированного алюминия, который содержит только кремний, и другой образец, содержащий только магний, я могу поместить их оба в контейнер с водой и дать им прореагировать», — говорит она.
«Таким образом, я получаю быстрый рост производства водорода из кремния, а затем магний вступает во владение и имеет такой стабильный выход».
Еще одна возможность для тюнинга: Уменьшение зернистости
Другим практическим способом повлиять на производство водорода может быть уменьшение размера алюминиевых зерен — изменение, которое должно увеличить общую площадь поверхности, доступную для протекания реакций.
Чтобы изучить этот подход, исследователи запросили у своего поставщика специально изготовленные образцы. Используя стандартные промышленные процедуры, специалисты Novelis сначала пропускали каждый образец через два ролика, сжимая его сверху и снизу, чтобы внутренние зерна были сплющены. Затем они нагревали каждый образец до тех пор, пока длинные плоские зерна не реорганизовались и не сжались до заданного размера.
В ходе серии тщательно спланированных экспериментов команда Массачусетского технологического института обнаружила, что уменьшение размера зерна повышает эффективность и сокращает продолжительность реакции в различной степени в различных образцах.
Опять же, большое влияние на результат оказало присутствие определенных легирующих элементов.
Требуется: пересмотренная теория, объясняющая наблюдения
В ходе своих экспериментов исследователи столкнулись с некоторыми неожиданными результатами. Например, стандартная теория коррозии предсказывает, что чистый алюминий будет генерировать больше водорода, чем алюминий, легированный кремнием, — противоположное тому, что они наблюдали в своих экспериментах.
Чтобы пролить свет на лежащие в основе химические реакции, Харт, Меруэ и Игар исследовали «поток» водорода, то есть объем водорода, образующийся с течением времени на каждом квадратном сантиметре поверхности алюминия, включая внутренние зерна. Они изучили три размера зерна для каждого из четырех составов и собрали тысячи точек данных, измеряющих поток водорода.
Их результаты показывают, что уменьшение размера зерна оказывает значительное влияние. Он увеличивает пиковый поток водорода из алюминия, легированного кремнием, в 100 раз, а из трех других составов — в 10 раз.
Как для чистого алюминия, так и для алюминия, содержащего кремний, уменьшение размера зерен также уменьшает задержку перед пиковым потоком и увеличивает скорость последующего снижения. В магнийсодержащем алюминии уменьшение размера зерна приводит к увеличению пикового потока водорода и приводит к несколько более быстрому снижению скорости выхода водорода. При наличии как кремния, так и магния поток водорода с течением времени напоминает поток алюминия, содержащего магний, когда размер зерна не изменяется. Когда размер зерна уменьшается, характеристики выхода водорода начинают напоминать поведение, наблюдаемое в кремнийсодержащем алюминии. Этот результат был неожиданным, потому что, когда одновременно присутствуют кремний и магний, они реагируют с образованием силицида магния, в результате чего получается новый тип алюминиевого сплава со своими свойствами.
Исследователи подчеркивают преимущества лучшего фундаментального понимания лежащих в основе химических реакций. В дополнение к руководству по проектированию практических систем, это могло бы помочь им найти замену дорогому индию в их смеси для предварительной обработки.
Другая работа показала, что галлий естественным образом проникает через границы зерен алюминия. «На данный момент мы знаем, что индий в нашей эвтектике важен, но мы не очень понимаем, что он делает, поэтому мы не знаем, как его заменить», — говорит Харт.
Но Харт, Меруэ и Игар уже продемонстрировали два практических способа регулирования скорости водородной реакции: добавлением определенных элементов к алюминию и изменением размера внутренних алюминиевых зерен. В сочетании эти подходы могут дать значительные результаты. «Если перейти от магнийсодержащего алюминия с наибольшим размером зерна к кремнийсодержащему алюминию с наименьшим размером зерна, вы получите скорость водородной реакции, которая отличается на два порядка», — говорит Меруэ. «Это очень важно, если вы пытаетесь спроектировать реальную систему, которая будет использовать эту реакцию».
Это исследование было поддержано в рамках инициативы MIT Energy от ExxonMobil-MIT Energy Fellowships, присужденной Лорин Меруэ, доктору философии ’20, с 2018 по 2020 год.
выпуск фьючерсов на энергию , журнал MIT Energy Initiative.
Как превратить воду в топливо, соорудив самодельный кислородно-водородный генератор « Mad Science :: WonderHowTo
- Автор Король случайностей
Вот как построить сексуально выглядящий водотопливный генератор, который превратит воду из-под крана в чрезвычайно мощный чистый горючий газ!
Водородный генератор, подобный этому, использует электричество от автомобильного аккумулятора для расщепления воды на водород и кислород. Вместе они образуют топливо, которое намного мощнее бензина, а единственный выбрасываемый выброс — вода!
Для этого проекта вам понадобится нержавеющая сталь и фитинги из АБС-пластика. Я посетил местную производственную компанию, и у них не только был большой выбор металлолома, они даже были готовы помочь мне разрезать его до нестандартных размеров.
Работа, на которую у меня ушли бы часы с парой ножниц по металлу и ножовкой, с их оборудованием заняла всего несколько минут.
Я использовал нержавеющую сталь 20 калибра и с помощью их гидравлического пробойника вырезал точные отверстия в верхней и нижней части пластин. Когда я закончил, у меня было 12 пластин размером 3 x 6 дюймов, 4 пластины размером 1-1/2 x 6 дюймов и три соединительных ленты размером 1 дюйм размером 6 дюймов, 4 1/2 дюйма и 3 1/4 дюйма. «. Ленточная шлифовальная машина использовалась для сглаживания неровных краев вокруг отверстия.
Затем я использовал наждачную бумагу с зернистостью 100, чтобы отшлифовать каждую пластину по диагонали. Вы можете видеть узор в виде буквы «X», который я отшлифовал на обеих сторонах пластин. Это увеличивает площадь поверхности пластины и способствует производству большего количества газа.
В этой конфигурации пластины соединяются с помощью пластиковых стержней, пластиковых шайб и гаек из нержавеющей стали для обеспечения надлежащих электрических соединений.
Затем наверху была прикреплена 4-дюймовая заглушка для очистки ABS с помощью нескольких болтов из нержавеющей стали.
Я прикрепил поворотное колено к верхней части крышки, и основной генератор готов. Теперь нужно сделать корпус.
Корпус состоит из двух 4-дюймовых чистящих переходников из АБС-пластика с 4-дюймовой заглушкой, перевернутой и приклеенной к нижней части. 4-дюймовая трубка из акрила или АБС-пластика образует корпус, а пластины генератора и крышка ввинчиваются в верхнюю часть. Барботер для воды сделан аналогичным образом, но его нужно закрепить сбоку.
Зажимы изготовлены из обрезков акриловых или АБС-трубок и приклеены к боковой части корпуса.
Полиэтиленовая трубка и односторонний обратный клапан, добавленный к верхнему колену, чтобы убедиться, что клапан выпускает газ, но не возвращает обратно.
Электролит представляет собой дистиллированную воду и примерно 2-4 чайные ложки КОН ( гидроксид калия). Также можно использовать соль или пищевую соду, но со временем они могут испачкать тарелки.
В барботер добавляется вода, затем снова надевается крышка и подсоединяются полиэтиленовые трубки. Пришло время протестировать его с автомобильным аккумулятором на 12 В и соединительными кабелями. Газ формируется, и я собрал его в небольшую бутылку с водой для проверки.
Газ горит так быстро, что почти взрывается, и бутылка летит по улице. Топливо снова превращается в воду, и это хорошо для окружающей среды.
Вода, уже находящаяся в этой системе, должна производить несколько тысяч литров топлива. Чтобы наполнить его, просто добавьте больше воды!
Еще не смотрели видео? Вы все еще можете увидеть это здесь!
Если вам нравится этот проект, возможно, вам понравятся некоторые из моих других. Проверьте их на www.thekingofrandom.com
