Можно ли заменить конденсатор на большую емкость в блоке питания: Можно ли ставить конденсаторы большей емкости

Замена конденсаторов на блоке питания

Наиболее стандартная и частая проблема выхода из строя блока питания компьютера — конденсаторы. Электролитические конденсаторы — разновидность конденсаторов, в которых диэлектриком между обкладками является пленка оксида металла на границе металла и электролита. Этот окисел получают методом электрохимического анодирования, что обеспечивает высокую равномерность изолирующего слоя.

Со временем электролит высыхает и конденсатор теряет свою емкость, в большинстве случаев выход конденсатора из строя можно оценить по внешнему виду. Конденсатор вздувается вверху, где у него имеется специальная штамповка.

Также может надуться и нижняя часть, где выходят ножки. А может вытечь и содержимое конденсатора.

Характерными признаками проблемных конденсаторов могут быть самопроизвольные выключения компьютера, монитора, телевизора и другой техники. Вначале это может проявляться только под нагрузкой, например при запуске требовательной к ресурсам компьютера игры.

Для самостоятельно замены конденсаторов в импульсном блоке питания не потребуется особых навыков и инструментов. Кроме паяльника, отвертки и кусачек, в принципе, больше ничего не понадобится.

Покажем замену конденсаторов на примере ремонта импульсного блока питания PC-ATX:

Откручиваем 4-ре винта и снимаем крышку БП:

Смотрим на вздутые конденсаторы и записываем их емкость и напряжение — это основные параметры для покупки новых кондеров:

К примеру, у нас под замену пошли конденсаторы 1000мкФ на 10В и на 16В. Заменить конденсатор с напряжением 10В на 16В можно, наоборот нельзя, т.е. напряжение может быть только выше. Однако на сегодня можно купить любой конденсатор, это до 2000-го года приходилось использовать то, что есть.

Выпаиваем конденсаторы:

Скорее всего, при покупке новых конденсаторов, особенно при замене их в материнской плате, Вам зададут вопрос: — «А Вам простой или для материнских плат?»

Чем же отличаются компьютерные конденсаторы от обычных?

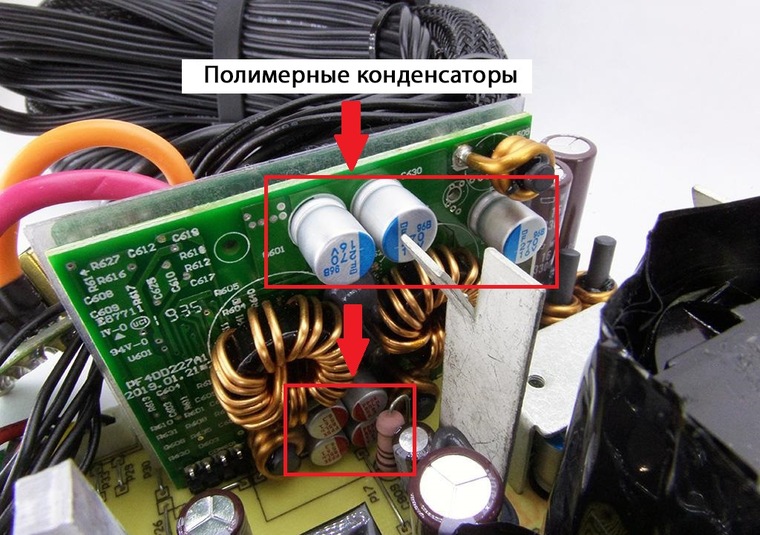

В компьютерах часто используют оксидные конденсаторы с низким паразитным внутренним сопротивлением (Low ESR) — низкоимпедансные. Визуально их можно отличить по маркировке, которая нанесена золотистой краской.

ОСОБЕННОСТИ КОНДЕНСАТОРОВ С НИЗКИМ ESR

До последнего времени четкое определение конденсатора с низким ESR отсутствовало.

Такие стандарты, как JIS5141 и EIA395, касаются только процедур испытаний конденсаторов.

Отсутствие стандартов заставило отдельных производителей самостоятельно определять, что же значит конденсатор с низким ESR.

В итоге большинство поставщиков установили согласованный критерий, определяющий такие конденсаторы как элементы, у которых:

  • срок службы больше, чем у стандартных конденсаторов;
  • максимальный импеданс задается на частоте 100 кГц и остается неизменным в диапазоне температур +20…-10°С;
  • пульсирующий ток определяется на частоте 100 кГц;
  • повышенная температурная стабильность (температурный коэффициент импеданса) .

Стоимость таких конденсаторов порядка 4-6 грн., т.е цена ремонта будет копеечной.

Впаиваем новые конденсаторы соблюдая полярность:

Включаем и проверяем блок питания. У меня все работает! Пол часа работы и мы своими руками проделали большой фронт работы — сами перепаяли конденсаторы, получили опыт и таким же похожим способом мы можем самостоятельно перепаивать конденсаторы на материнской плате.
