Поиск скрытой проводки своими руками
При проведении косметического и капитального ремонта в квартире после покупки необходимо знать, где располагается скрытая проводка в стене. Поиск можно осуществить своими руками, обладая опредёленным опытом и специализированным оборудованием.
Многие владельцы жилья пренебрегают данным мероприятием, в результате чего наступают весьма плачевные последствия – возникает короткое замыкание и поражение током, даже пожар. Поэтому не стоит подвергать себя и членов семьи риску. Ищите провода, которые находятся в стене при следующих обстоятельствах:
- замена электрического кабеля
- нет заземления
- различные неисправности с электрикой
- работы по сверлению стены
- монтаж новых выключателей и розеток
Как найти скрытую проводку без профессионального прибора?
Чтобы обнаружить провода своими руками, можно содрать обои, особенно если их предстоит менять.
Найти скрытую проводку можно таким действенный методом – катушка с сопротивлением
500 Ом
магнитного провода. Её подключают к микрону, включив предельную громкость. Если провод, находящийся внутри, этот звук воспроизведёт, то линия находится в данной зоне. Можно смонтировать своими руками устройство, которое состоит из головного телефона, источника питания от электричества и транзистора.
Также можно применить транзисторы – один полевой и два биполярных. Последние создают установку из мультивибратора, а первый – электроключ. Названное приспособление улавливает электрополе, которое образует невидимая глазу электропроводка. Когда загорится лампа и агрегат завибрирует, можете не сомневаться – кабель найден!
Существует эффективный вариант – изготовление своими руками особого устройства. В качестве корпуса возьмите коробку из пластика от лампочки и наклейте на любую сторону скотч из алюминия. Он будет выполнять функции антенны. Поставьте аккумуляторы на 4-5 Вт
Как определить скрытую электропроводку в квартире специальным прибором «Дятел»?
Если вы располагаете денежными средствами в достаточной мере, то можно приобрести профессиональное оборудование – тестеры и сигнализаторы.
Найти заделанные кабели с их помощью возможно на любой глубине. Приспособление марки «Дятел» отечественного производства является крайне популярным. С его участием поиск в стене электрокабеля своими руками достаточно прост даже под слоем штукатурки толщиной в
8 сантиметров
. Основные характеристики устройства:
- контроль работы предохранителей
- нахождение фазных кабелей
- проверка фазности счётчика электроэнергии
- возможность найти неисправность электрики в квартире в кратчайший срок
Сущность его функционирования основывается на принципе электростатики переменного электрополя. При приближении антенны к источнику тока начинает работу электродинамическая сила, и оборудование подаёт сигнал.
Индикаторные отвёртки «Энергия» способны определить скрытую электропроводку в стене на закладке на небольшой глубине. Инструмент работает в двух режимах – бесконтактном и контактном, чувствительность у него трехуровневая – от низкой до высокой. Он эффективно производит поиск в квартире места разрывов фазных проводов. При нахождении источника загорается зелёный индикатор.
Зачастую при проведении крупномасштабного ремонта возникает необходимость наметить места проложения старых электропроводов с последующей их заменой. Их, как правило, монтируют по горизонтали и вертикали под ровными углами. И если комната пустая, то можно попробовать визуально их рассмотреть. Но этого не достаточно, чтобы приступать к штроблению и демонтажу.
Другие приборы для поиска в квартире скрытой проводки
Проверенным способом для поиска в квартире старой прокладки электрокабеля является тестер
CEM LA-1014
. Данное устройство высокоточное и находит под штукатуркой даже обесточенные провода.
Для нахождения электрических проводов в квартире подходит агрегат MS-158M . Он имеет возможность устанавливать местонахождение элементов, располагающихся на глубине 5 метров . Запомните – никогда не начинайте работы, если не знаете, где пролегает электрическая линия. Если у вас есть необходимые навыки, можете попробовать создать прибор для поиска своими руками.
обнаружить электропроводку без прибора под штукатуркой своими руками определить кабель индикаторной отверткой в бетонной стене прозвонить с помощью мультиметра
Содержание
- Преимущества скрытого монтажа проводки
- Для чего ищут скрытые провода
- Как определить, где проходит электропроводка в стене
- Визуальный метод
- Демонтаж обоев
- Специальные приборы для поиска
- Электромагнитный детектор
- Индикаторная отвертка
- Металлоискатель
- Мультиметр и полевой транзистор
- Комбинированный детектор
- Народные методы поиска
- Слуховым аппаратом
- Радиоприемником
- Используя компас
- С помощью смартфона или планшета
Нередко при проведении ремонтных работ возникает проблема, как найти проводку в стене.
Повреждение кабеля при сверлении стены или забивании крепежей может привести не только к отключению электричества, но и к тяжелым травмам работника. Для поиска скрытой проводки в домашних условиях можно использовать несколько методов, отличающихся разной точностью и эффективностью.
Преимущества скрытого монтажа проводки
Скрытая проводка подразумевает прокладку электрических кабелей в штробах – специальных нишах в стене, которые сверху замуровываются штукатуркой. Такой тип монтажа получил популярность благодаря следующим преимуществам:
- Приятному внешнему виду. Все кабеля скрыты, на стену можно клеить обои, различную плитку и другие декоративные элементы.
- Надежности в эксплуатации. Скрытая проводка защищена от внешнего воздействия. Домашние животные и дети повредить ее не могут. Отсутствует риск порвать кабель при перестановке мебели, подключении к сети бытовых устройств и прочих операциях.
- Высокой пожаробезопасности. При коротком замыкании можно избежать возгорания изоляции кабеля.
Без доступа кислорода пластиковая оболочка не воспламенится, а лишь оплавится под слоем штукатурки.
Без доступа кислорода пластиковая оболочка не воспламенится, а лишь оплавится под слоем штукатурки.Для чего ищут скрытые провода
Информация о схеме расположения кабелей в стене может потребоваться при:
- аварийных ситуациях;
- ремонте с перепланировкой в доме или квартире;
- внесении изменений в дизайн интерьера;
- перепланировке схемы разводки кабелей;
- частичной замене электрической проводки.
Необходимо упомянуть, что если планируется полная замена всей проводки, можно обойтись без точной схемы расположения старых кабелей.
При этом необходимо, чтобы новые провода не пересекались с уже существующими линиями.
Как определить, где проходит электропроводка в стене
Нередко выяснить схему прокладки кабелей можно без использования специальных приборов.
Визуальный метод
Метод используется при следующих обстоятельствах:
- планируется ремонт помещения, предусматривающий полную замену штукатурки стен;
- проводка смонтирована таким образом, что визуально несложно обнаружить ее начальные участки.
Согласно действующим правилам, разрешается прокладка электрических кабелей только по прямым линиям. При этом провода могут монтироваться в вертикальном или горизонтальном направлении. Допускается пересечение кабелей только под углом 90 градусов.
Таким образом, обнаружив начальный участок провода, можно определить схему прокладки без удаления штукатурки со стен.
Точность метода зависит от того, была ли проводка смонтирована в соответствии с правилами ПУЭ.
Демонтаж обоев
Метод подойдет, если планируется капитальный ремонт помещения. В этом случае следует полностью удалить обои со стен. Нередко штробы легко определяются невооруженным глазом, благодаря характерным выпуклостям или углублениям. При этом цвет штукатурки на стенах и над штробами сильно отличается. Если же стена не имеет декоративного покрытия, каналы залегания электропроводов легко видны невооруженным взглядом.
Специальные приборы для поиска
Лучшую точность в обнаружении скрытой в стенах проводки дает использование специальных приборов и приспособлений.
Электромагнитный детектор

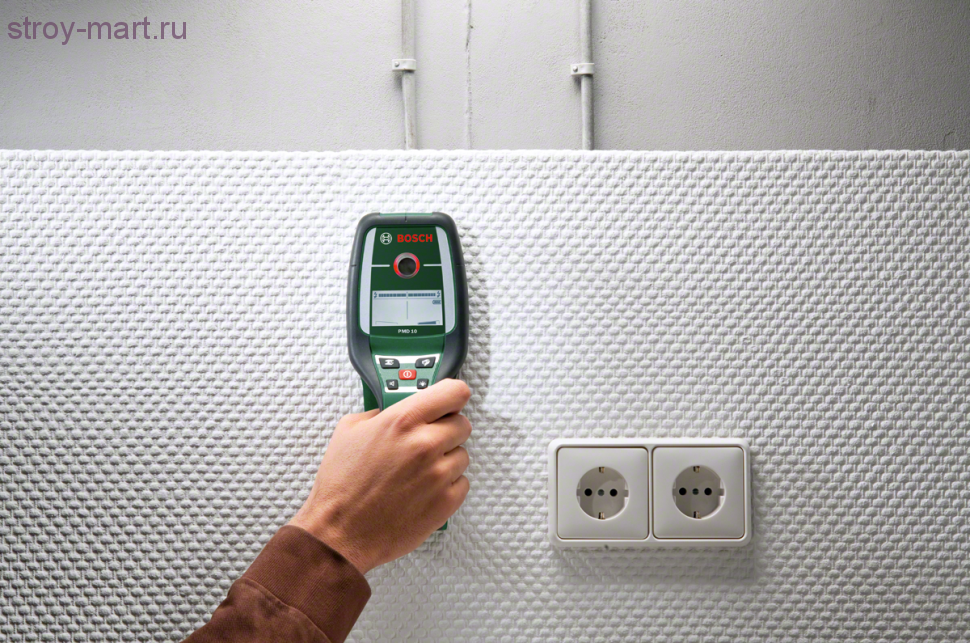

Эффективный способ обнаружить скрытые кабеля – воспользоваться специальными детекторами.
Устройства способны с высокой точностью определять электрические провода, которые находятся под напряжением. Поэтому, перед тем как начать измерения, следует подключить нагрузку к линии мощностью не менее 1 кВт.
Детектор способен обнаружить провода, находящиеся на глубине до 7 см от поверхности стены. Современные модели имеют несколько режимов чувствительности. Точность измерения снижается из-за помех, которые вызываются повышенной влажностью или металлическими предметами, расположенными в стене.
Слаботочные провода обнаружить с помощью электромагнитных детекторов проблематично.
Индикаторная отвертка
Недорогое приспособление для обнаружения проводки в стене – индикаторная отвертка. Этот инструмент есть в арсенале каждого электрика. При касании отверткой фазного кабеля на ее корпусе загорается индикатор или раздается звуковой сигнал.
Транзисторные модификации могут определять кабеля под напряжением без прямого контакта с ними. Глубина обнаружения составляет до 2 см.
Чтобы найти скрытый провод, нужно зажать кончик отвертки пальцем, а другой ее стороной провести по месту предполагаемого распоряжения кабеля. При обнаружении источника напряжения загорается сигнальная лампочка на корпусе. Ограничения метода – можно найти только кабель под напряжением, глубина залегания провода не должна быть больше 2 см.
Металлоискатель
Хороший результат дает использование металлоискателей. Принцип действия аппарата прост. Устройство излучает переменное магнитное поле. Вследствие этого в проводниках наводятся вихревые токи. Датчик металлодетектора регистрирует вторичное магнитное поле, которое при этом образуется. Приборы подойдут в случаях, когда требуется быстро исследовать большой по площади участок стены.
Устройства используются для обнаружения любых металлических предметов. Это является одновременно достоинством и недостатком этого метода.
С одной стороны, детекторы могут обнаруживать провода, не находящиеся под напряжением. С другой – приборы реагируют не только на электрические кабеля, но и на все металлические элементы – трубы, конструктивные элементы.
Использовать устройства, чтобы обнаружить провода под штукатуркой в стенах из армированного бетона, не получится. Глубина обнаружения превышает 5 см. Недостатки метода – металлоискатели дороги и имеют большие размеры.
Мультиметр и полевой транзистор
Найти проводку в стене можно с помощью мультиметра. Прибор следует переключить в режим измерения сопротивления в диапазоне 200kОм. Дополнительно потребуется полевой транзистор серии 2SK241 или КП103. Щупы мультиметра подключаются к контактам стока и истока. Это, соответственно, левый и центральный выводы транзистора. Затвор – правый контакт остается свободным. Для увеличения чувствительности рекомендуется присоединить к нему кусок медной проволоки длиной 5–7 см.
После сборки конструкции можно начинать поиск проводки.
Транзистор с импровизированной антенной медленно перемещают по стене. При обнаружении электромагнитного поля величина сопротивления на шкале прибора изменяется. Средняя погрешность метода составляет до 7 см.
Комбинированный детектор
Надежный способ прозвонить стену на наличие скрытых электрических проводов – воспользоваться комбинированными детекторами. Эти приборы оснащаются несколькими измерительными сенсорами. Они способны работать в режиме металлопоиска, электромагнитного и электростатического детектора.
Прибор позволяет обнаруживать оборванные линии. С помощью устройства можно найти кабель, на котором отсутствует напряжение. Устройство помогает обнаружить скрытые кабеля, проложенные в стене на глубине до 7 см от поверхности.
Комбинированные детекторы обладают широкими функциональными возможностями:
- регистрация электромагнитное поля, возникающего в проводниках под напряжением;
- идентификация полярности сетей постоянного тока;
- исследование целостности электрического кабеля;
- обнаружение в проводниках напряжения бесконтактным способом.
Модели профессионального класса дополнительно способны:
- выявлять в стенах пластиковые и деревянные элементы;
- определять температуру поверхности;
- рассчитывать глубину залегания проводов.
Недостаток комбинированных детекторов – устройства стоят дороже тестеров и мультиметров.
Народные методы поиска
Если под рукой нет специализированных приборов, иногда можно воспользоваться подручными приспособлениями.
Слуховым аппаратом
Народный способ проверить стену на наличие скрытых электрических кабелей – воспользоваться слуховым аппаратом. Для этих целей подойдут старые модели – такие как АК-1 советского образца. Они имеют специальный режим «телефон». Прибор в этом случае воспринимает колебания электромагнитного поля.
Это позволяет людям со слабым слухом разговаривать по телефону в шумной обстановке. Если аппарат имеет такой режим, его можно использовать для поиска кабелей, находящихся под напряжением.
Для этого требуется включить прибор, активировать опцию «Телефон» и провести сканирование поверхности стены. Расположение кабеля определяют по резко усилившемуся треску в динамиках. Метод отличается средней погрешностью.
Радиоприемником
Старые модели радиоприемников можно использовать для поиска проводки, если под рукой не оказалось специальных приборов. Метод работает только для обнаружения проводников под напряжением, создающих вокруг себя электромагнитное поле.
Приемник настраивают на частоту 100 кГ. Антенну следует вытянуть из корпуса и поднести к стене. Затем проводится сканирование поверхности. Антенной медленно ведут вдоль стены. При приближении к проводнику динамики приемника начнут издавать усиливающийся треск. Исследование лучше проводить в тишине, чтобы точнее определить изменение тональности. Погрешность метода составляет до 10 см.
Похожим образом ведет себя катушечный микрофон, который подключен к магнитофону с динамиками.
Используя компас
В интернете можно найти рекомендации по использованию для быстрого поиска проводки в бетонных стенах туристического компаса.
Объясняется это тем, что проводник под напряжением создает вокруг себя электромагнитное поле. Теоретически оно может заставить двигаться стрелку компаса.
На практике полагаться на этот метод не стоит. Для создания поля, способного повлиять на показания компаса, нужны токи большой мощности. Лишь тогда можно зафиксировать колебания стрелки прибора. Но токи, которые могут создать поле, способное физически сдвинуть стрелку, в домашних условиях не используются. Этот метод стоит признать не имеющим практической ценности.
С помощью смартфона или планшета
Некоторые приложения для мобильных устройств позиционируются разработчиками в качестве способа превращения смартфона в портативный металлоискатель.
При этом телефон должен иметь специальный магнитный датчик. Им оснащена большая часть современных смартфонов. Однако практические эксперименты доказали безрезультатность этого метода.
Большего эффекта можно добиться использованием внешних датчиков, которые подключаются к аппарату по USB-интерфейсу. Подобные устройства способны зарегистрировать колебания электромагнитного поля, которое образуется при протекании тока по проводнику. Стоимость датчиков варьируется в широких пределах. Модели с хорошей чувствительностью стоят недешево.
Как найти электрические провода в ваших стенах?
Неосторожное сверление любых стен чрезвычайно опасно, так как в ваших стенах есть электрические провода по всему дому, найдите их!
Даже подвешивание рамы для картины может быть опасным, если вы забьете гвоздь не в том месте.
Как подключить электрическую розетку?
Пожалуйста, включите JavaScript
Как подключить электрическую розетку?
Любая электрическая авария, которая приводит к поражению электрическим током, короткому замыканию или возгоранию, подвергает опасности всех в доме.
Чтобы свести к минимуму поражение электрическим током и повреждение электропроводки, всегда используйте индикатор проводов или цепей, прежде чем сверлить стену в вашем доме.
В этой статье вы также научитесь использовать трассировщики на основе розеток и свинца, чтобы защитить себя при выполнении работ по ремонту дома.
Мы обсудили, как найти электрические провода в ваших стенах и как избежать ударов по проводам во время сверления или работы над любым проектом «сделай сам», но как вы можете найти провод в стене?
Мы здесь, чтобы помочь вам!
Поехали!
1. Используйте магнитный искатель стержней:
Искатели стержней определяют провода, на которых держится стена.
Магнитные искатели шипов пользуются большой популярностью как среди домовладельцев, так и среди профессионалов.
Магнитный искатель стержней использует магнит для обнаружения гвоздей и шурупов, которые скрепляют вашу стену.
Просто сдвиньте искатель стоек горизонтально, прижав его к выбранной стене.
Провода обычно размещаются в таком положении, чтобы их было легче найти.
Каждый раз, когда магнитный искатель срабатывает, используйте малярную ленту, чтобы отметить место.
Пока вы закончите, у вас будет отличное представление о том, каких мест следует избегать при сверлении стены.
2. Используйте детектор электрических проводов для поиска проводов:
Детектор электрических проводов — еще один инструмент, который можно использовать для поиска скрытых электрических линий.
При обнаружении активного электрического тока это устройство посылает сигнал.
В то время как некоторые детекторы могут обнаруживать провода только через гипсокартон, другие могут обнаруживать провода даже через бетон.
Подключите проводной детектор к розетке, расположенной рядом с областью, которую вы хотите проверить.
Если у вас есть детектор проводов под напряжением, лучше отключить автоматический выключатель в этой части дома.
Передатчик и приемник составляют единое целое.
Передатчик подключен к розетке и посылает сигнал по сети проводов, проходящих через стену.
Приемник поймает этот сигнал и покажет расположение проводов.
Чтобы найти кабели внутри стены, наклоните приемник горизонтально, лучше всего начать с розетки и двигаться наружу.
Держите приемник у стены в идеальном положении для точного считывания.
Малярную ленту можно использовать, чтобы указать, где был обнаружен электрический сигнал, чтобы вы знали, где не сверлить.
3. Использование электрического искателя:
В отличие от магнитного искателя, электроника создает изменяющееся электрическое поле, когда проходит по стенной стойке.
Детектор шпилек с функцией обнаружения проводов переменного тока — это самое простое оборудование для поиска электрических проводов в ваших стенах.
Вы можете использовать эти искатели шипов для поиска электрических токов внутри стен.
Вы сможете определить расположение и направление кабелей.
Электронный искатель стоек следует перемещать горизонтально вдоль стены.
При обнаружении стойки в стене раздается звук или мигает свет.
Отметьте место всякий раз, когда вы получаете сигнал от искателя, чтобы вы знали, какие области вашей стены следует избегать.
4. Воспользуйтесь видеокамерой:
Несмотря на то, что искатели шпилек могут быть весьма полезными для поиска шпилек и, в конечном счете, электропроводки за стенами, вы можете поискать их.
Если вы не возражаете против небольшого временного отверстия в стене, этот инструмент будет вам очень полезен.
Вы можете заглянуть внутрь своей стены с помощью камеры с гибким прицелом.
Когда будут известны точные места и маршруты, вы можете быть уверены, что места, которые вы решите пробурить или забить, полностью безопасны.
Имейте в виду, что внутри ваших стен абсолютно темно. Купите телескопическую камеру с установленным на ней мощным светом.
Вы можете приобрести камеру с ночным видением, если хотите потратить немного больше денег.
Перед покупкой видеокамеры подумайте о качестве видео: размытое видео не поможет обнаружить проводку за стенами.
Чтобы сфотографировать вашу сложную систему электропроводки, ваша камера должна быть достаточно проворной, чтобы преодолевать препятствия и огибать крутые повороты.
5. Используйте чертеж:
Получение текущих электрических схем вашего дома — это самый быстрый и практичный способ найти электрические провода в ваших стенах.
Благодаря этим планам вы получите точную карту расположения проводов. Вы также будете знать, какой автоматический выключатель назначен каждой комнате в вашем доме.
Эти чертежи потребуются, если вы собираетесь настраивать свои электрические цепи или проводить значительные модификации дома в каждой комнате.
Вы не сможете получить полное представление о своей электрической системе только с помощью искателей шпилек и детекторов проводов.
Эти чертежи можно получить в вашей строительной компании или в органах местного самоуправления.
6. Введите идентификацию:
Другая стратегия заключается в логическом рассмотрении электромонтажных работ.
Как вы знаете, розетка находится рядом, а проводка в стене проходит горизонтально.
Благодаря наличию поблизости розетки можно предположить примерное расположение проводов.
Выключите питание перед тем, как начать сверлить стену, на случай, если ваша оценка была ошибочной.
Некоторые меры безопасности при поиске электрических проводов:
- Обычно при работе с электрическими компонентами существует некоторый риск.
- Не забывайте соблюдать здравые меры предосторожности при поиске проводов внутри стен.
- И прежде чем вы начнете сверлить или стучать в свои внутренности, убедитесь, что вас заметят.
- Перед отключением автоматического выключателя в месте, где вы собираетесь проверить электрическую проводку, отключите все оборудование.
- На случай, если во время работы недостаточно света, держите рядом фонарик.
- Обязательно используйте инструменты в перчатках и защитных очках, если вы планируете просверлить небольшое отверстие в стене для видеокамеры.
- Если вы не уверены, находятся ли провода под напряжением, избегайте контакта с внутренней частью стены.
- Если у вас есть какие-либо вопросы о процедуре, обратитесь к квалифицированному электрику.
Часто задаваемые вопросы: как найти электрические провода в стенах?
Q1. Как определить оборванный электрический провод?
К счастью, при проверке целостности цепи прибор, известный как стандартный мультиметр, может работать как определитель обрыва провода.
Провод можно отремонтировать или заменить после определения места обрыва.
Q2. Как можно отследить провод без питания?
Чтобы найти провода в стенах, используйте магнитный или электрический искатель.
Вы также можете использовать детектор напряжения или тестер неоновой цепи, чтобы определить, находится ли конкретный провод под напряжением.
Если определенные кабели в вашей стене запутались с другими, эти инструменты также могут помочь вам отследить эти провода.
Q3. Как размещаются электрические провода внутри кирпичных стен?
Вы можете обнаружить провода в стене с помощью электрического или магнитного искателя.
Металлические гвозди можно найти в стенных стойках с помощью магнитного искателя.
Когда электронный искатель гвоздей входит в более плотную область стены, небольшое электрическое поле вызывает изменения.
Заключение:
Существуют различные методы поиска электрических проводов в стенах. Также можно выбрать камеру с оптическим прицелом, детектор электрических проводов или различные искатели шипов.
Очень важно знать, какой гаджет лучше всего соответствует вашим требованиям и уровню опыта.
Соблюдайте осторожность и надевайте защитное снаряжение при использовании того или иного метода.
Вы можете выполнять ремонтные или отделочные работы, не беспокоясь о схеме проводов в ваших стенах.
Как отследить провод с помощью мультиметра
У вас в машине или дома есть свободный провод, и вы задаетесь вопросом, куда он ведет?
У вас возникли проблемы с определением, исправен ли кусок провода?
Решение осталось отследить этот провод или проверить его на непрерывность.
Но как это сделать?
В этой статье вы узнаете все, что вам нужно знать о тестировании электрических проводов, в том числе о том, как проследить провод от одного места до другого и как проверить, не оборван ли провод или нет, с помощью мультиметра.
Давайте начнем.
Как отследить провод с помощью мультиметра
Чтобы отследить провод с помощью мультиметра, вы устанавливаете мультиметр на Ом или непрерывность, помещаете красный щуп на один конец провода, а затем помещаете черный зонд на предполагаемом окончании. Если мультиметр показывает «0» или издает звуковой сигнал, то провод идет именно туда. Если это не так, вы тестируете другие наконечники проводов, пока не получите тот, который даст требуемый результат.
Это общая процедура, но это не все. Есть и другие способы, с помощью которых вы можете отследить провода и выяснить, исправны они или нет. Сейчас мы углубимся в детали.
Как отследить автомобильный провод
Помимо мультиметра, вам потребуются следующие инструменты для отслеживания автомобильных проводов
- Небольшое зеркало
- Гаечный ключ
- Фонарик
После того, как все эти инструменты будут собраны, вы будете следовать инструкциям. следующие шаги.
Шаг 1. Отключите все источники питания
Прежде всего необходимо отключить провода от всех источников, подающих на них напряжение или ток.
Первый источник, на который следует обратить внимание, — это аккумулятор. Здесь вам пригодится гаечный ключ. Вы используете гаечный ключ, чтобы ослабить и отсоединить болты, крепящие кабели к аккумулятору.
Вы также проверяете другие возможные источники питания, отсоединяете их и убеждаетесь, что через провод, который вы хотите проследить, не проходит ток.
Шаг 2. Проведение физических осмотров
Перед тем, как приступить к более сложному процессу тестирования, вы проводите визуальный осмотр провода и ищите физические признаки повреждения.
Если провод поврежден, успешно отследить его с помощью мультиметра невозможно.
Проведение физического осмотра поможет вам избежать дальнейших шагов, если это возможно.
Физические признаки повреждения могут быть представлены черными пятнами вдоль изоляции проводов.
Если вы не можете добраться до определенных частей провода или не видите их, вы можете использовать фонарик и маленькое зеркальце.
Вы также можете осторожно потянуть за провод, чтобы убедиться, что он надежно закреплен. Провод может оторваться, когда вы это сделаете, и вы определите, что это может быть проблемой.
Если вы не видите никаких физических или визуальных проблем с проводом, переходите к следующему шагу.
Шаг 3: Установка мультиметра Циферблат
Теперь вы устанавливаете мультиметр в режим непрерывности (или Ом, если мультиметр не имеет режима непрерывности).
Шаг 4. Размещение щупов мультиметра
Поместите красный щуп мультиметра на оголенный конец провода, который вы хотите отслеживать. Это может быть место, где он припаян к автомобильному устройству или прикреплен с помощью зажимов.
Поместите черный щуп на открытые или неизолированные части проводов. Следует признать, что перед тем, как вы доберетесь до конца провода, скорее всего, не будет никакого открытия, а это означает, что вы не сможете постепенно его отследить.
Что делать в этом случае?
Вы обращаетесь к схеме соединений вашего автомобиля и определяете, куда должны вести все провода. Вы делаете это, чтобы найти ожидаемое местоположение окончания провода.
Это предполагаемое расположение концов проводов обычно состоит из нескольких концов проводов. Чтобы отследить провод, держите красный щуп мультиметра на начальном конце и по отдельности поместите черный щуп на разные концы провода в ожидаемом месте.
Шаг 5. Оценка результатов
Здесь вы определяете, куда идет ваш провод.
Если мультиметр показывает бесконечность (1 или O.L), то конец этого провода не совпадает с проводом, который вы хотите отследить.
Если мультиметр показывает «0», то это часть вашего провода.
Обратите внимание, если провод плохой, то его невозможно отследить.
Если вы хотите проверить провода автомобильных динамиков, обратитесь к этому руководству.
Использование мультиметра для отслеживания проводов — несложная процедура. Вам просто необходимо проверить непрерывность от одного конца провода, чтобы определить другой конец.
Если вам сложно, посмотрите наше видео на эту тему.
Однако, когда речь идет о проводах в домах и внутри стен, все по-другому.
Как отследить провод в стене
Отследить электрические провода в разных местах вашей комнаты или дома — не самая простая задача.
Это связано с тем, что провода проходят внутри стен, а обычные щупы мультиметра недостаточно длинны для измерения больших расстояний.
Чтобы проследить провод на большие расстояния, вам нужно обратить внимание на это.
Шаг 1: Установите шкалу мультиметра
Первым шагом является установка мультиметра на Ом или непрерывность. Омы обычно обозначаются символом (Ω).
Шаг 2: Удлините конец провода
Подсоедините удлинитель к концу основного провода, который вы хотите проверить.
Под этим мы подразумеваем подключение длинного кабеля от первой точки провода, которую вы хотите проследить, и удлинение его до другой точки в вашей комнате или доме.
В этой другой точке вы хотите проверить несколько концов проводов.
Шаг 3: Размещение щупов мультиметра
Поместите черный щуп мультиметра на удлиняющий кабель, а затем по отдельности поместите красный щуп на каждый конец провода, торчащий из стены или розетки.
Шаг 4: Оценка результатов
Если мультиметр издает звуковой сигнал или показывает «0» при помещении на определенный конец провода, то это другой конец рассматриваемого исходного провода и его трассировка.
Этот процесс лучше объясняется при визуализации, и вы можете посмотреть это видео о том, как именно это сделать.
Другие устройства можно использовать для отслеживания путей проводов и даже одного провода в вашем доме и за гипсокартоном.
Эти устройства включают в себя электрический искатель шипов, детектор напряжения и генератор тона в сочетании с обследованием усилителя.
Как проверить поврежденные провода с помощью мультиметра
Помимо отслеживания электрических проводов, вы также можете узнать, как проверить, поврежден провод или нет.
Провода выходят из строя, когда они стареют, замыкаются или повреждаются животными или даже людьми.
При обрыве провода (цепи) в определенной точке ток не проходит по нему полностью. Это означает отсутствие преемственности.
Режим непрерывности мультиметра разработан специально для подобных ситуаций.
Чтобы проверить неисправные провода с помощью мультиметра, выполните следующие действия.
Шаг 1. Отсоедините провод
Первым шагом является отключение или отсоединение провода от любого источника питания.
Напряжение под напряжением не должно проходить по вашим проводам для проверки непрерывности, а отключение от всех источников питания также обеспечивает вашу безопасность.
Шаг 2. Установите шкалу мультиметра
Установите мультиметр в режим непрерывности. Если ваш мультиметр не имеет режима измерения непрерывности, переключите шкалу на Ом
Шаг 3. Разместите щупы мультиметра
Поместите красный щуп мультиметра на один конец провода, а затем поместите черный щуп мультиметра на другой конец провода. проволока.
Шаг 4. Оценка результатов
Если провод исправен, мультиметр издает звуковой сигнал, если он установлен в режим непрерывности.
Если установлено значение «Ом», ожидается, что мультиметр будет отображать «0», если провод в порядке. Если установлено значение «Ом», ваш мультиметр показывает высокое или бесконечное значение (1 или O.
L), если провод плохой.
Вы можете посмотреть это видео о тестировании неисправных электрических проводов, показывающее, что делать и чего ожидать.
Кроме того, вы также можете определить точное место, где провод испортился. Это импровизированный метод, и вам понадобится игла, чтобы сделать это. Выполните следующие шаги.
- Установите мультиметр в режим непрерывности или переключитесь на Ом, как обычно.
- Поместите красный щуп мультиметра в одну точку провода.
- Проткните провод иглой в точке рядом с красным щупом. Убедитесь, что эта игла касается металлической струны внутри.
- Поместите черный щуп мультиметра на иглу и посмотрите, подаст ли мультиметр звуковой сигнал или показания.
- Если вы не получили показания, это означает, что обрыв внутри провода произошел в точке между двумя вашими датчиками. Сузьте диапазон между вашими датчиками, пока вы не получите точную точку на проводе.
- Если вы получили показания после первоначальной проверки, вам нужно просто расширить диапазон между двумя датчиками. Вы выбираете другую точку на проводе, протыкаете ее иглой и прикладываете к ней черный щуп, чтобы проверить непрерывность.
Вы выбираете другую точку на проводе, протыкаете ее иглой и прикладываете к ней черный щуп, чтобы проверить непрерывность.Как только вы обнаружите, что провод неисправен, вы можете отремонтировать его в месте обрыва. Обеспечьте изоляцию, обмотав ее резиновой лентой, так как без изоляции провода могут соприкасаться и вызвать другие проблемы.
Несмотря на это, казалось бы, быстрое решение, лучшим решением, как правило, является полная замена всего электрического провода.
P.S : Важно отметить, что вы можете поместить любой щуп на любой конец провода и получить такие же результаты. Красный щуп не всегда нужно размещать на определенной стороне провода при его отслеживании или тестировании.
Заключение
При трассировке или тестировании проводов все, что вам нужно сделать, это просто проверить непрерывность между двумя точками. Мультиметр — это удобный и очень доступный инструмент, который может помочь вам добиться того и другого в вашем автомобиле или стенах.
Он также помогает в тестировании других электрических компонентов и цепей, и вам определенно захочется всегда иметь его под рукой.
Часто задаваемые вопросы
Как отследить провод без питания?
Чтобы отследить обесточенный провод, установите мультитестер на непрерывность, поместите один щуп на провод, а другой щуп на другие концы проводов. Вы делаете это до тех пор, пока один конец не издаст звуковой сигнал или низкое значение сопротивления.
Как отследить один электрический провод?
Чтобы проследить один провод, поместите щуп мультиметра на один конец провода, а другой щуп на несколько концов проводов. Мультитестер издает звуковой сигнал или показывает низкое сопротивление на правом конце провода.
Как проверить, куда идет провод?
Чтобы проверить, куда идет провод, вы можете обратиться к схеме проводки вашего дома или самостоятельно выполнить проверку непрерывности между проводом и другими концами провода с помощью мультиметра.
